Stručný návod. Řídicí relé. Think future. Switch to green. 05/2000 AWB CZ
|
|
- Robert Pokorný
- před 9 lety
- Počet zobrazení:
Transkript
1 Stručný návod EASY 42-DC- EASY 42-AC- Řídicí relé EASY 68-AC-RC EASY 62-DC-TC 5/2 AWB CZ Think future. Switch to green.

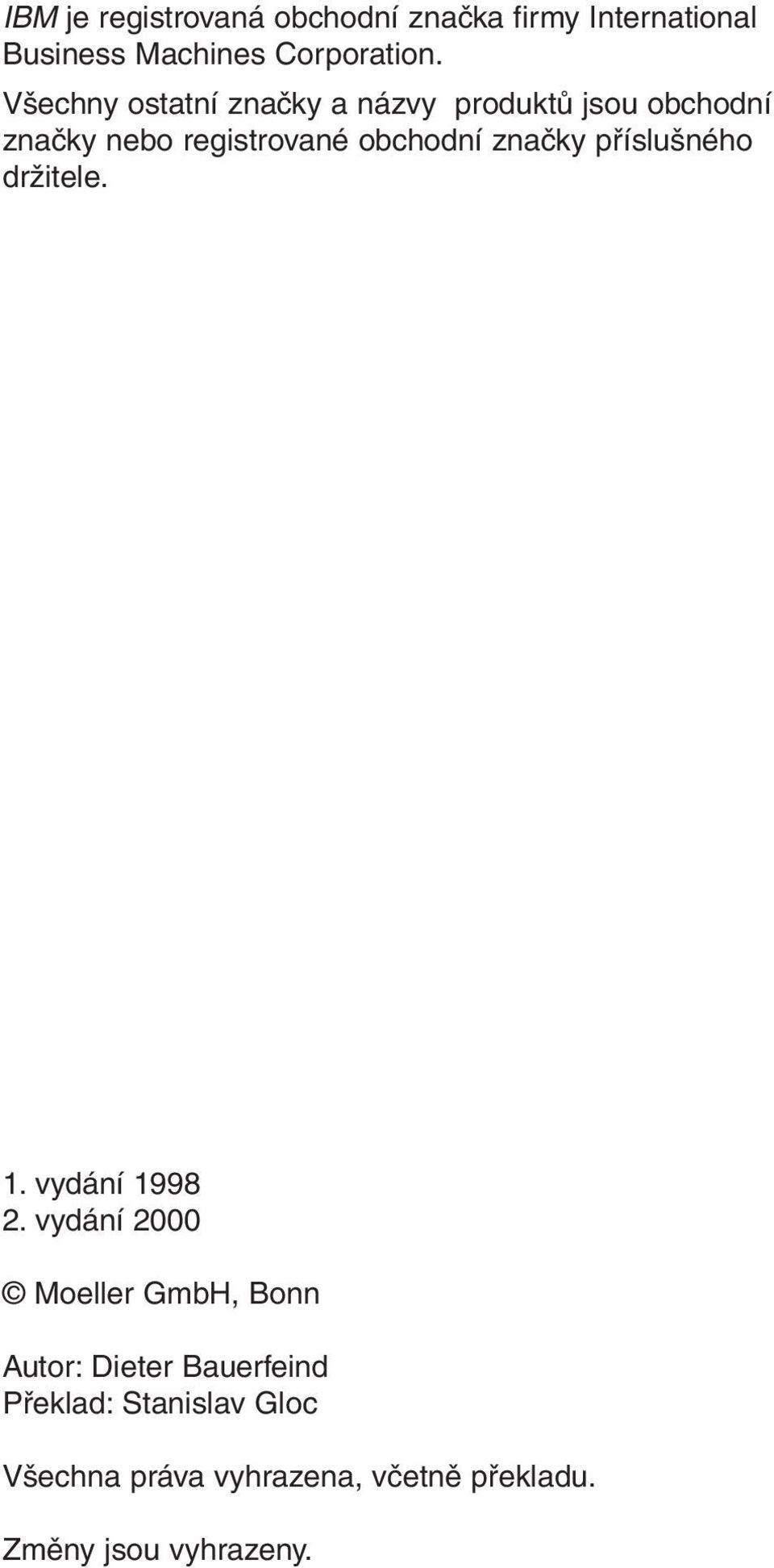

2 IBM je registrovaná obchodní značka firmy International Business Machines Corporation. Všechny ostatní značky a názvy produktů jsou obchodní značky nebo registrované obchodní značky příslušného držitele.. vydání vydání 2 Moeller GmbH, Bonn Autor: Dieter Bauerfeind Překlad: Stanislav Gloc Všechna práva vyhrazena, včetně překladu. Změny jsou vyhrazeny.

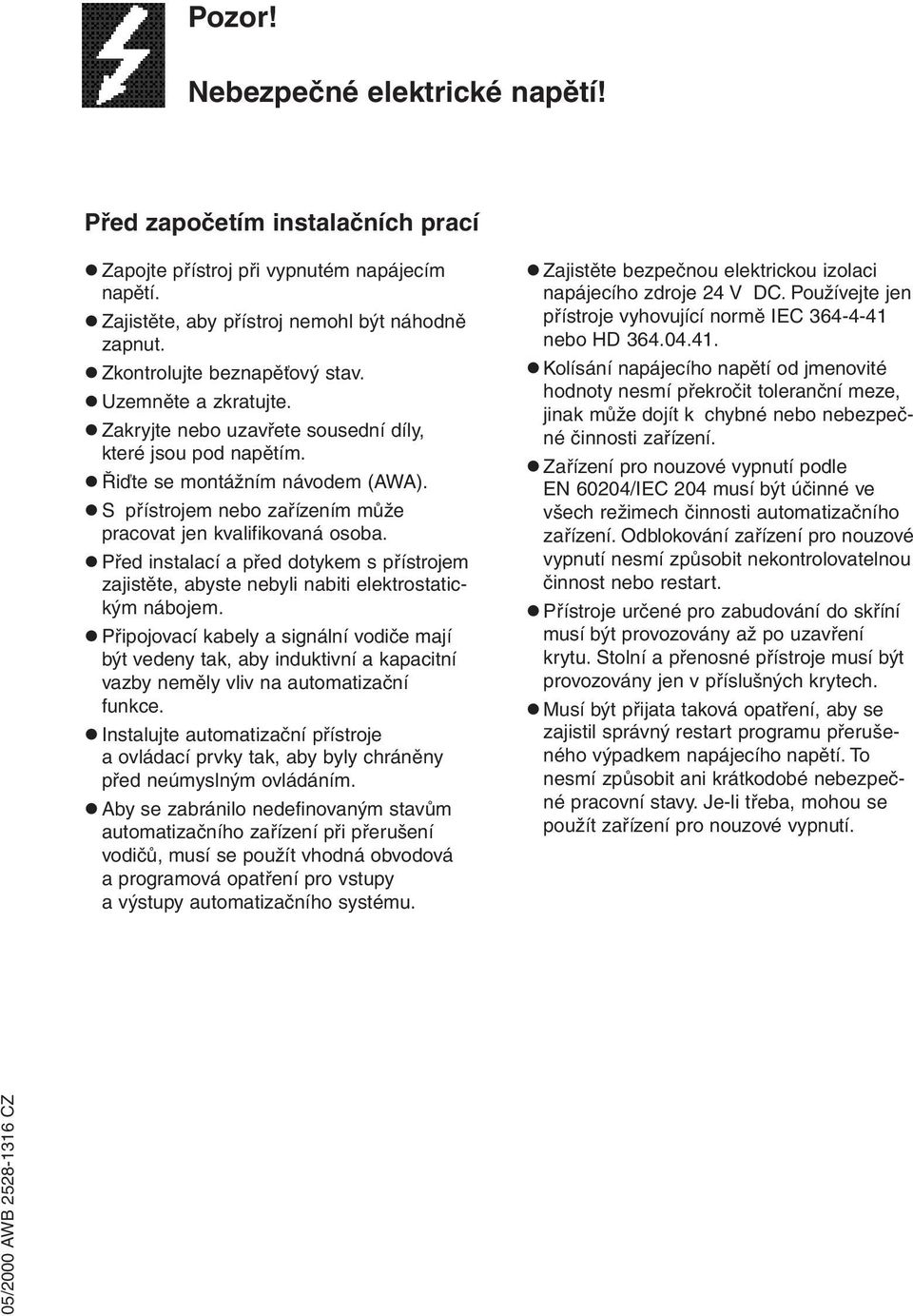

3 Pozor! Nebezpečné elektrické napětí! Před započetím instalačních prací Zapojte přístroj při vypnutém napájecím napětí. Zajistěte, aby přístroj nemohl být náhodně zapnut. Zkontrolujte beznapěťový stav. Uzemněte a zkratujte. Zakryjte nebo uzavřete sousední díly, které jsou pod napětím. Řiďte se montážním návodem (AWA). S přístrojem nebo zařízením může pracovat jen kvalifikovaná osoba. Před instalací a před dotykem s přístrojem zajistěte, abyste nebyli nabiti elektrostatickým nábojem. Připojovací kabely a signální vodiče mají být vedeny tak, aby induktivní a kapacitní vazby neměly vliv na automatizační funkce. Instalujte automatizační přístroje a ovládací prvky tak, aby byly chráněny před neúmyslným ovládáním. Aby se zabránilo nedefinovaným stavům automatizačního zařízení při přerušení vodičů, musí se použít vhodná obvodová a programová opatření pro vstupy a výstupy automatizačního systému. Zajistěte bezpečnou elektrickou izolaci napájecího zdroje 24 V DC. Používejte jen přístroje vyhovující normě IEC nebo HD Kolísání napájecího napětí od jmenovité hodnoty nesmí překročit toleranční meze, jinak může dojít k chybné nebo nebezpečné činnosti zařízení. Zařízení pro nouzové vypnutí podle EN 624/IEC 24 musí být účinné ve všech režimech činnosti automatizačního zařízení. Odblokování zařízení pro nouzové vypnutí nesmí způsobit nekontrolovatelnou činnost nebo restart. Přístroje určené pro zabudování do skříní musí být provozovány až po uzavření krytu. Stolní a přenosné přístroje musí být provozovány jen v příslušných krytech. Musí být přijata taková opatření, aby se zajistil správný restart programu přerušeného výpadkem napájecího napětí. To nesmí způsobit ani krátkodobé nebezpečné pracovní stavy. Je-li třeba, mohou se použít zařízení pro nouzové vypnutí. 5/2 AWB CZ

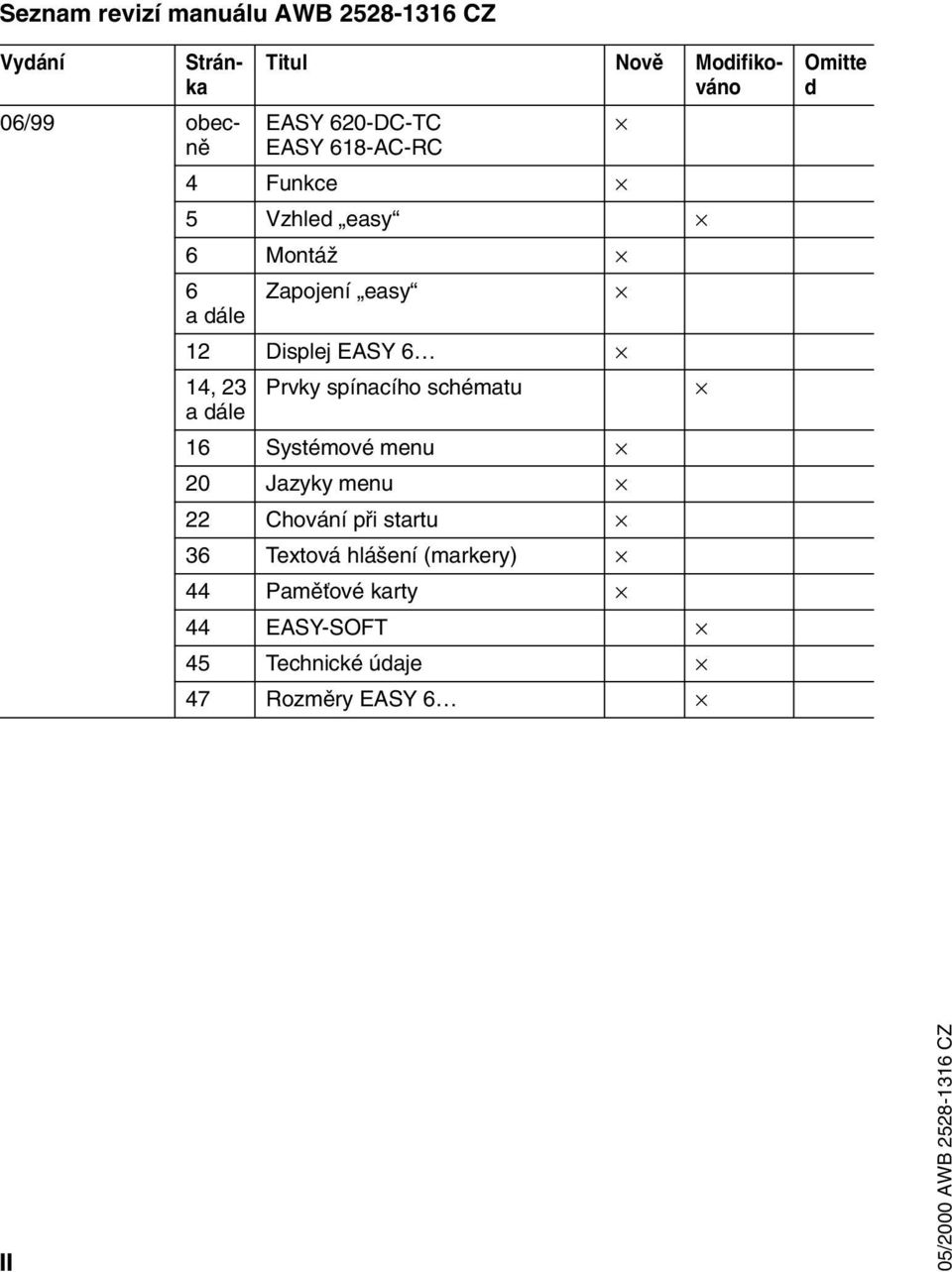

4 Seznam revizí manuálu AWB CZ Vydání Stránka 6/99 obecně Titul Nově Modifikováno EASY 62-DC-TC EASY 68-AC-RC 4 Funkce 5 Vzhled easy 6 Montáž 6 a dále Zapojení easy 2 Displej EASY 6 4, 23 a dále Prvky spínacího schématu 6 Systémové menu 2 Jazyky menu 22 Chování při startu 36 Textová hlášení (markery) 44 Paměťové karty 44 EASY-SOFT 45 Technické údaje 47 Rozměry EASY 6 Omitte d II 5/2 AWB CZ

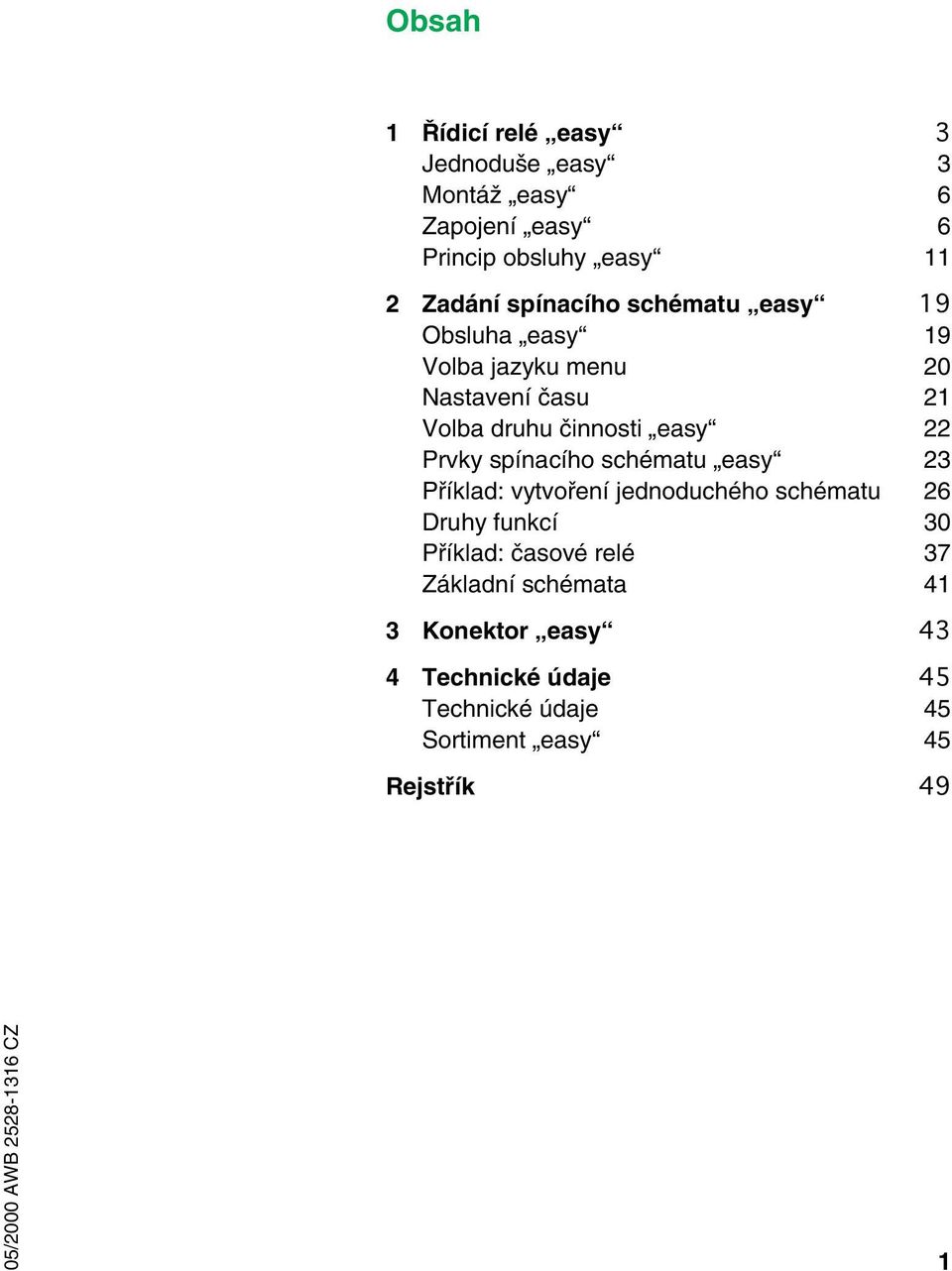

5 Obsah Řídicí relé easy 3 Jednoduše easy 3 Montáž easy 6 Zapojení easy 6 Princip obsluhy easy 2 Zadání spínacího schématu easy 9 Obsluha easy 9 Volba jazyku menu 2 Nastavení času 2 Volba druhu činnosti easy 22 Prvky spínacího schématu easy 23 Příklad: vytvoření jednoduchého schématu 26 Druhy funkcí 3 Příklad: časové relé 37 Základní schémata 4 3 Konektor easy 43 4 Technické údaje 45 Technické údaje 45 Sortiment easy 45 Rejstřík 49 5/2 AWB CZ

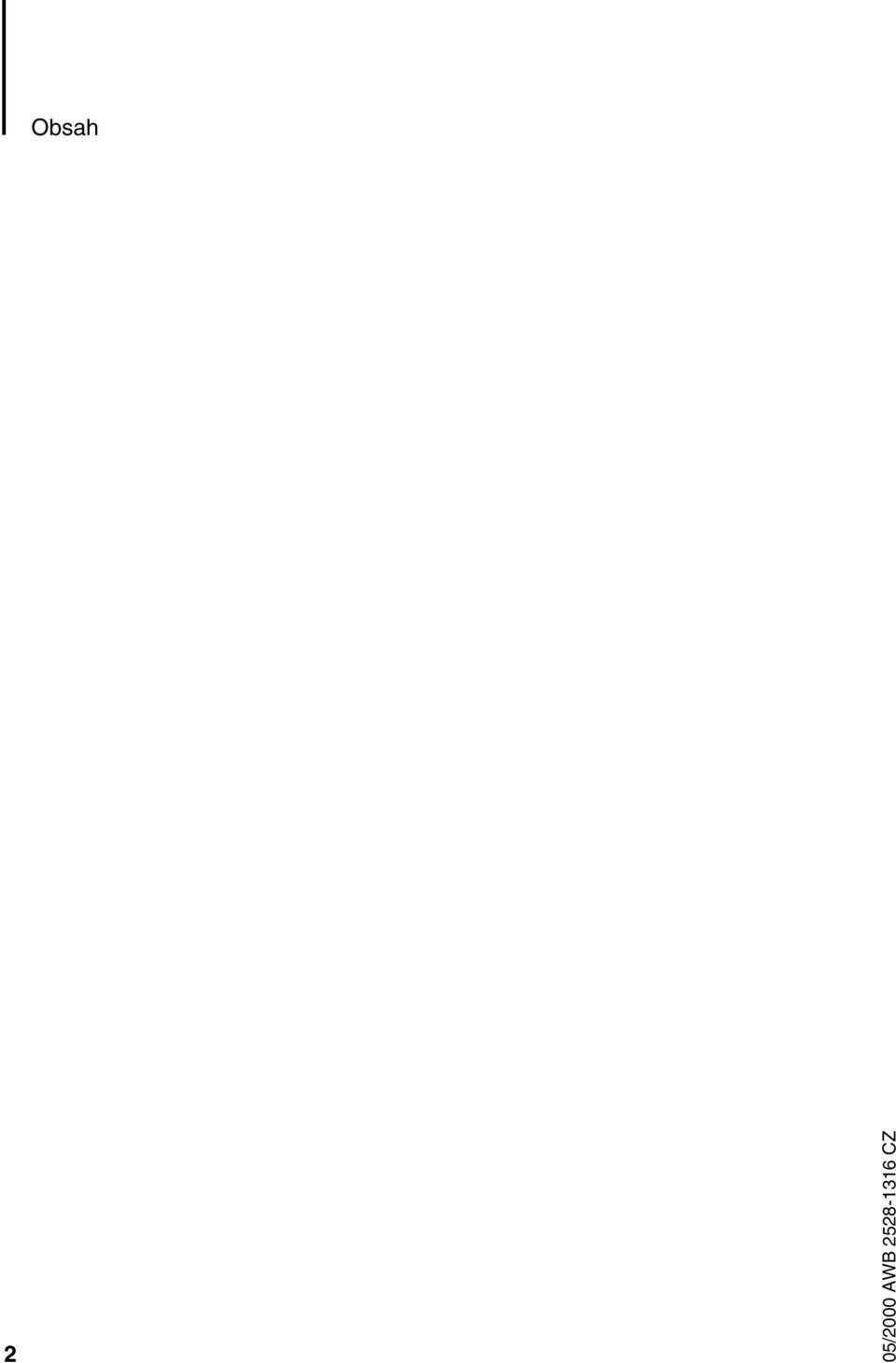

6 Obsah 2 5/2 AWB CZ
7 Řídicí relé easy Bezpečnostní informace Nebezpečí úrazu elektrickým proudem! Instalace elektrického zařízení a uvádění do provozu musí být prováděno jen příslušně kvalifikovanými osobami. Nepracujte na přístroji se zapnutým napájecím napětím. Dodržujte bezpečnostní pravidla: vypněte napájecí napětí, zajistěte, aby přístroj nemohl být náhodně zapnut, zkontrolujte, zda na přístroji není nebezpečné napětí, zakrytujte všechny sousední části s nebezpečným napětím 5/2 AWB CZ Jednoduše easy Inteligentní spínání a řízení easy je kompaktní, komfortní a levné řídicí relé pro jednodušší řídicí úlohy. Použití nachází v oblasti od domovní a domácí automatizace po řízení strojů a zařízení. easy je vybaveno ergonomickými obslužnými prvky a displejem LCD. easy zapojíte do obvodu a vytvoříte spínací schéma na displeji pomocí tlačítek. "easy" pracuje se zapínacími a rozpínacími kontakty. Spínací schéma zadáte do "easy" stejně, jako byste je kreslili na papíře. easy obsahuje základní a nadstavbové funkce pro pomocná relé a stykače, časová relé a mnohé další funkce. 3

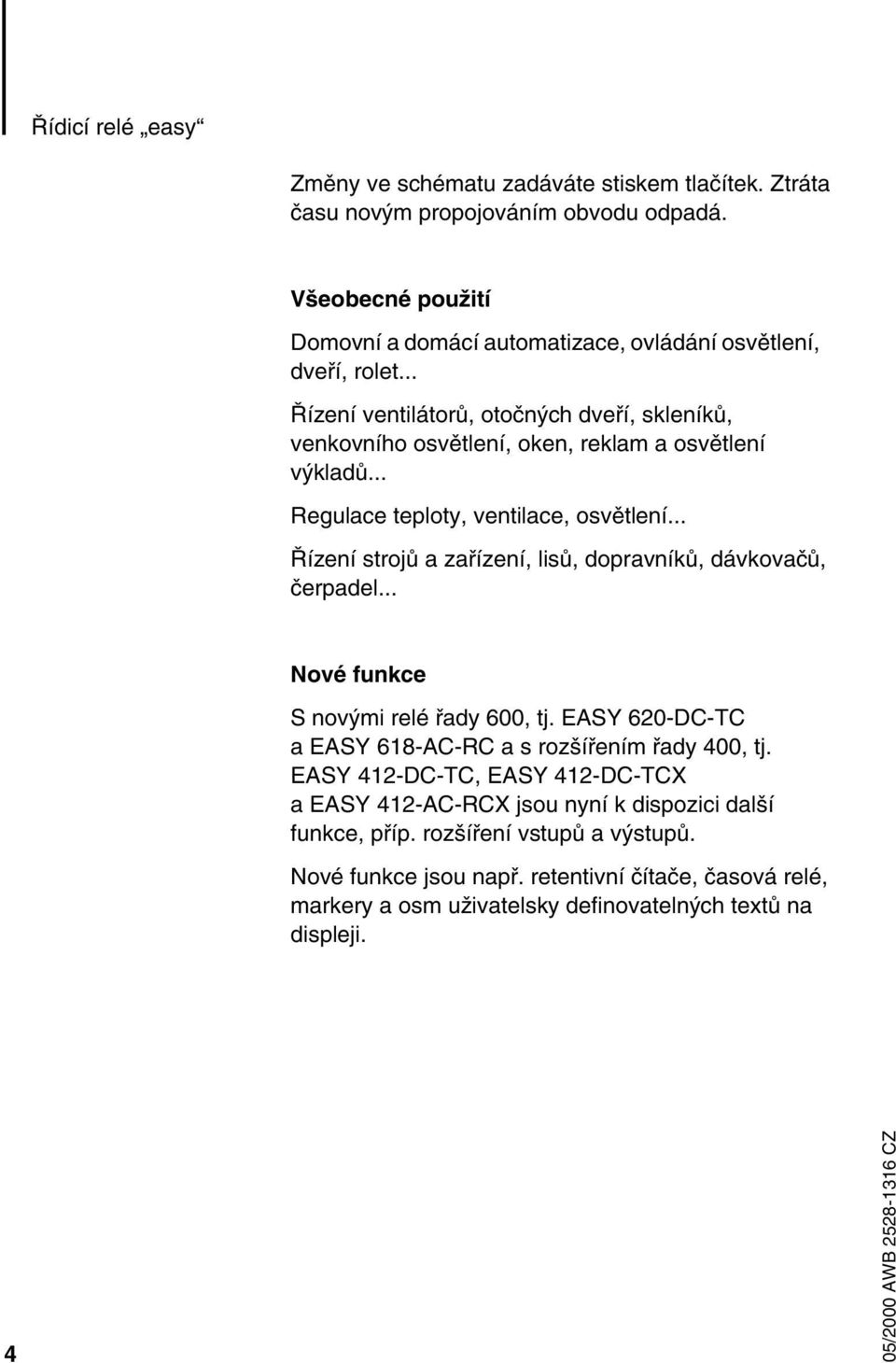

8 Řídicí relé easy Změny ve schématu zadáváte stiskem tlačítek. Ztráta času novým propojováním obvodu odpadá. Všeobecné použití Domovní a domácí automatizace, ovládání osvětlení, dveří, rolet... Řízení ventilátorů, otočných dveří, skleníků, venkovního osvětlení, oken, reklam a osvětlení výkladů... Regulace teploty, ventilace, osvětlení... Řízení strojů a zařízení, lisů, dopravníků, dávkovačů, čerpadel... Nové funkce S novými relé řady 6, tj. EASY 62-DC-TC a EASY 68-AC-RC a s rozšířením řady 4, tj. EASY 42-DC-TC, EASY 42-DC-TCX a EASY 42-AC-RCX jsou nyní k dispozici další funkce, příp. rozšíření vstupů a výstupů. Nové funkce jsou např. retentivní čítače, časová relé, markery a osm uživatelsky definovatelných textů na displeji. 4 5/2 AWB CZ

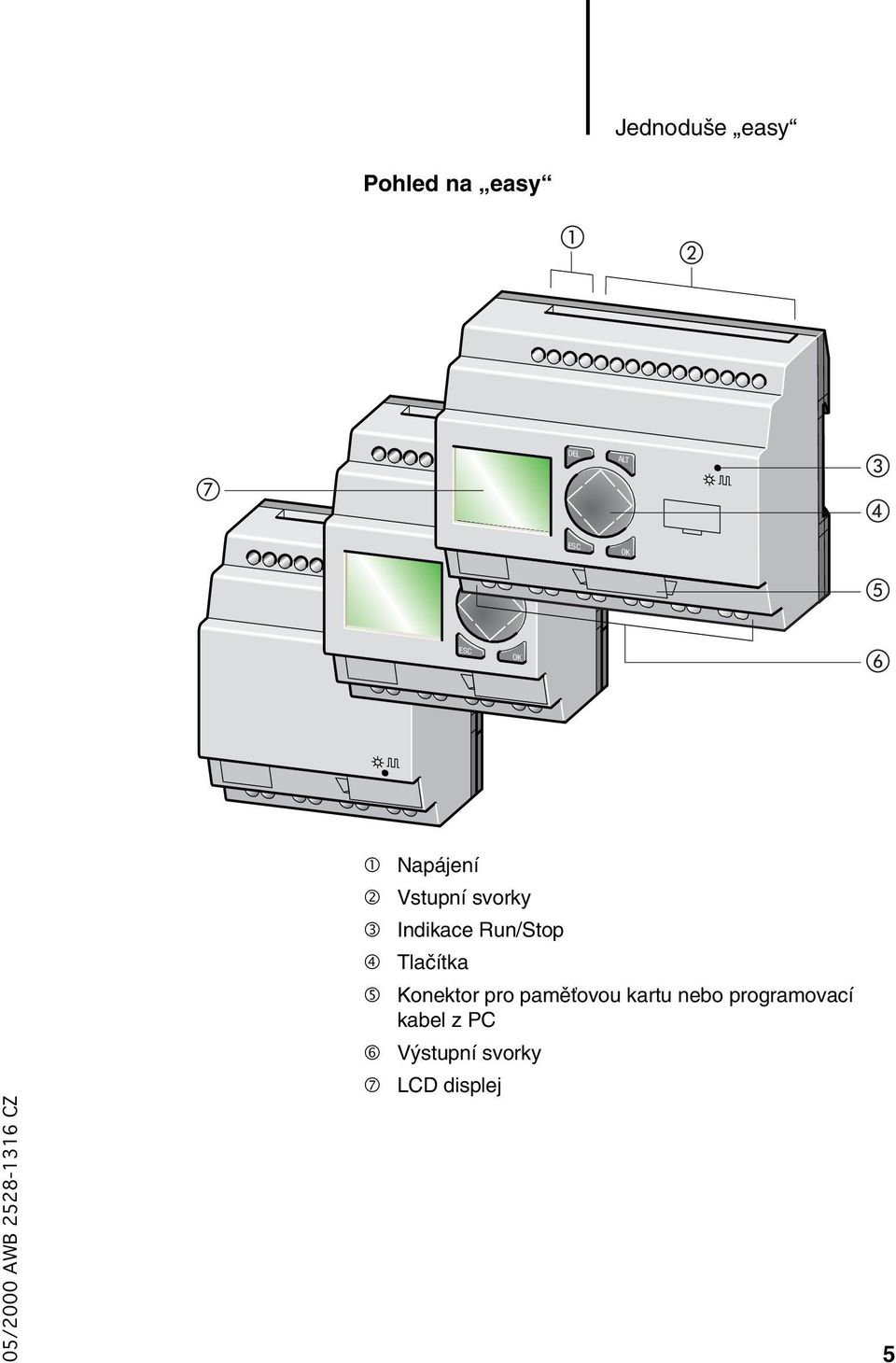

9 Jednoduše easy Pohled na easy DEL ALT ESC OK DEL ALT ESC OK 5/2 AWB CZ Napájení Vstupní svorky Indikace Run/Stop Tlačítka Konektor pro paměťovou kartu nebo programovací kabel z PC Výstupní svorky LCD displej 5

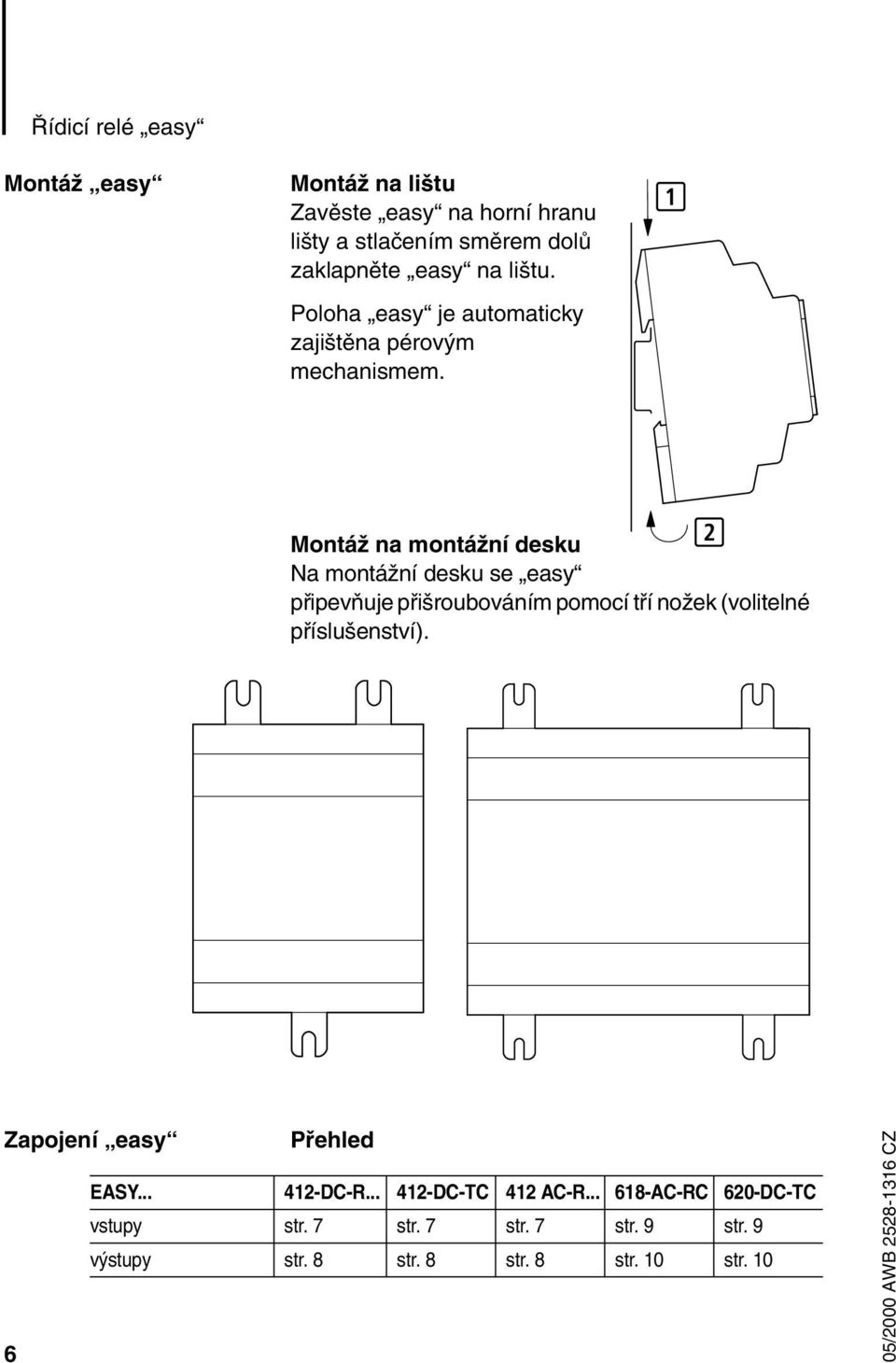

10 Řídicí relé easy Montáž easy Montáž na lištu Zavěste easy na horní hranu lišty a stlačením směrem dolů zaklapněte easy na lištu. Poloha easy je automaticky zajištěna pérovým mechanismem. Montáž na montážní desku 2 Na montážní desku se easy připevňuje přišroubováním pomocí tří nožek (volitelné příslušenství). Zapojení easy Přehled EASY DC-R DC-TC 42 AC-R AC-RC 62-DC-TC vstupy str. 7 str. 7 str. 7 str. 9 str. 9 výstupy str. 8 str. 8 str. 8 str. str. 6 5/2 AWB CZ

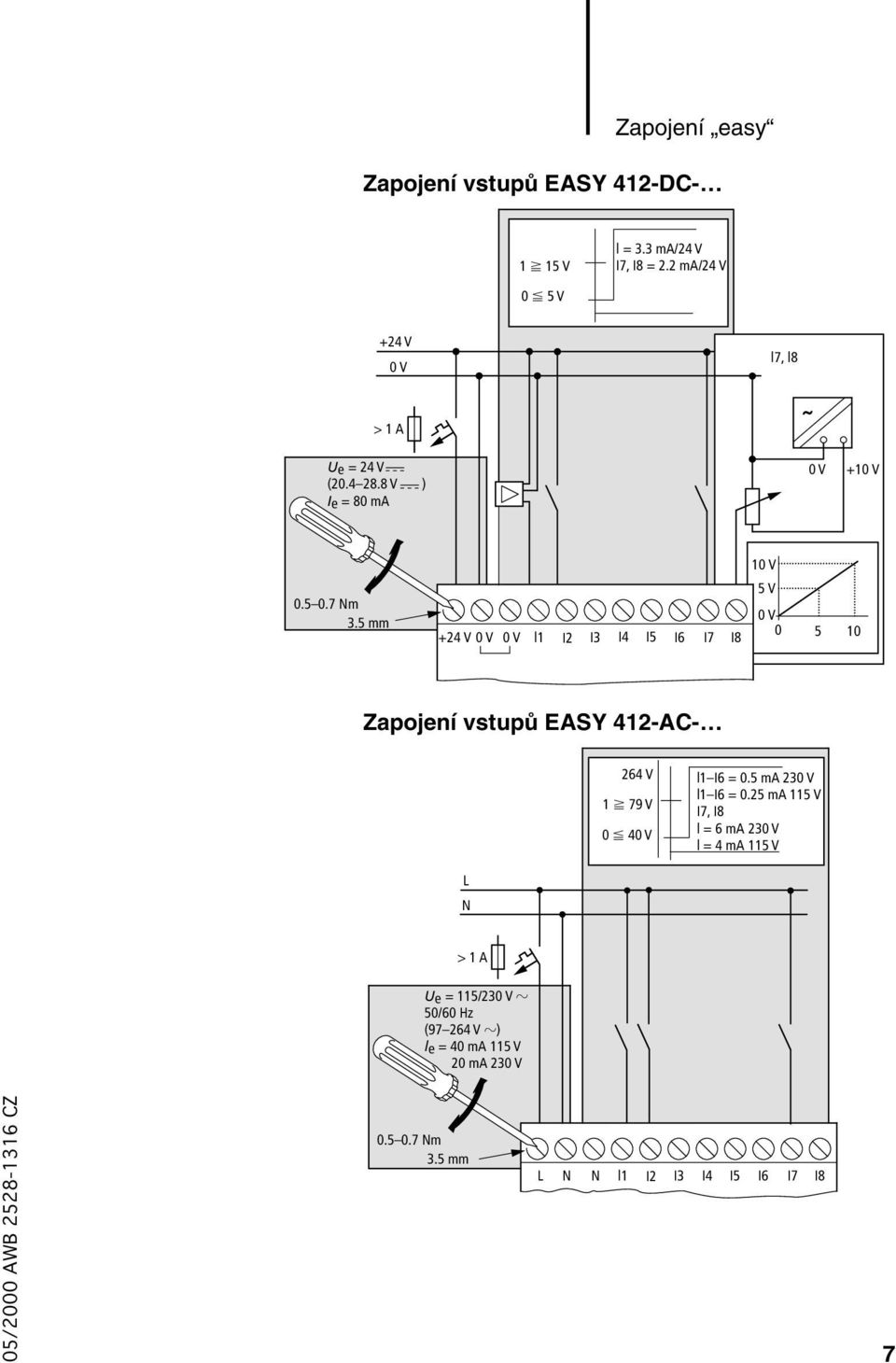

11 Zapojení easy Zapojení vstupů EASY 42-DC- 5 V l = 3.3 ma/24 V I7, I8 = 2.2 ma/24 V 5 V +24 V V l7, l8 > A Ue = 24 V ( V ) Ie = 8 ma V + V V.5.7 Nm 3.5 mm +24 V V V l I2 I3 I4 I5 I6 I7 I8 5 V V 5 Zapojení vstupů EASY 42-AC- 264 V 79 V 4 V l I6 =.5 ma 23 V l I6 =.25 ma 5 V I7, I8 l = 6 ma 23 V l = 4 ma 5 V L N > A Ue = 5/23 V 5/6 Hz ( V ) le = 4 ma 5 V 2 ma 23 V 5/2 AWB CZ.5.7 Nm 3.5 mm L N N l I2 I3 I4 I5 I6 I7 I8 7

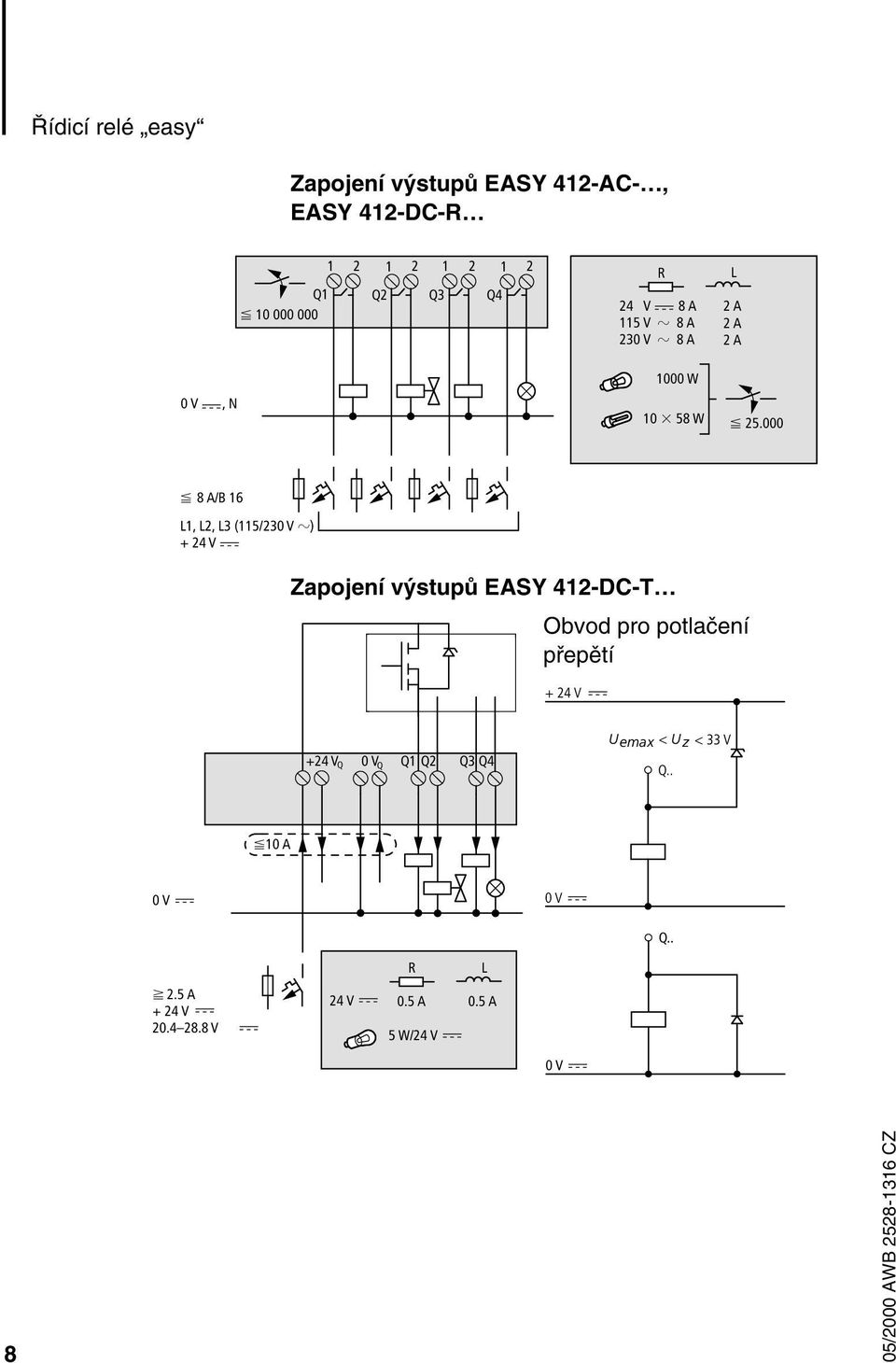

12 Řídicí relé easy Zapojení výstupů EASY 42-AC-, EASY 42-DC-R Q Q2 Q3 Q4 R 24 V 8 A 5 V 8 A 23 V 8 A L 2 A 2 A 2 A V, N W 58 W A/B 6 L, L2, L3 (5/23 V ) + 24 V Zapojení výstupů EASY 42-DC-T Obvod pro potlačení přepětí + 24 V +24 VQ VQ Q Q2 Q3 Q4 U emax < Uz < 33 V Q.. A V V Q A + 24 V V R L 24 V.5 A.5 A 5 W/24 V V 8 5/2 AWB CZ
13 Zapojení easy Zapojení vstupů EASY 62-DC-TC 28.8 V f 5 V F 5 V I I6, I9 I2 = 3.3 ma 24 V I7, I8 = 2.2 ma 24 V +24 V V > A l7, I8 z U e = 24V ( V ) I e = 4 ma V + V V.5.7 Nm 3.5 mm +24 V V V l I2 I3 I4 I5 I6 I7 I8 5V V 5 I9 I I I2 24 V Input 24 V Zapojení vstupů EASY 68-AC-RC 264 V 79 V 4 V l I6, I9 I2 =.5 ma 23 V l I6, I9 I2 =.25 ma 5 V I7, I8 l = 6 ma 23 V l = 4 ma 5 V L N > A 5/2 AWB CZ Ue = 5/23 V 5/6 Hz ( V ) le = 7 ma 5 V 35 ma 23 V.5.7 Nm 3.5 mm L N N l I2 I3 I4 I5 I6 I7 I8 I9 I I I2 5/23 V Input 5/23 V 9
14 Řídicí relé easy Zapojení výstupů EASY 68-AC-RC Q Q2 Q3 Q4 Q5 Q6 R 24 V 8A 5 V 8 A 23 V 8A 2A 2A 2A W V, N 58 W A/B 6 L, L2, L3 (5/23 V ) + 24 V Zapojení výstupů EASY 62-DC-TC Obvod pro potlačení přepětí + 24 V +24 VQ VQ Q Q2 Q3 Q4 Q5 Q6 Q7 Q8 U emax < Uz < 33 V Q.. F A V V f 2.5 A + 24 V ( V ) R 24 V.5 A.5 5 W/24 V Q.. V 5/2 AWB CZ
15 Princip obsluhy easy Princip obsluhy easy Ovládací tlačítka easy DEL ESC ALT OK DEL: smazání prvku ve spínacím schématu ALT: speciální funkce ve spínacím schématu Kurzorová tlačítka: < > : pohyb kurzoru, volba menu, volba čísla kontaktu, nastavení hodnot, časů apod. OK: další úroveň menu, potvrzení volby ESC: předchozí úroveň menu, zrušení poslední volby Procházení menu a nastavení hodnot 5/2 AWB CZ a zobrazení systémového menu jdi na další úroveň menu volba položky v menu uložení volby návrat do poslední úrovně menu zrušení poslední volby, nebyla-li potvrzena OK volba položky menu změna hodnoty <> pohyb kurzoru tlačítka P (jsou-li uvolněna): < > vstup P, vstup P3, vstup P2 vstup P4

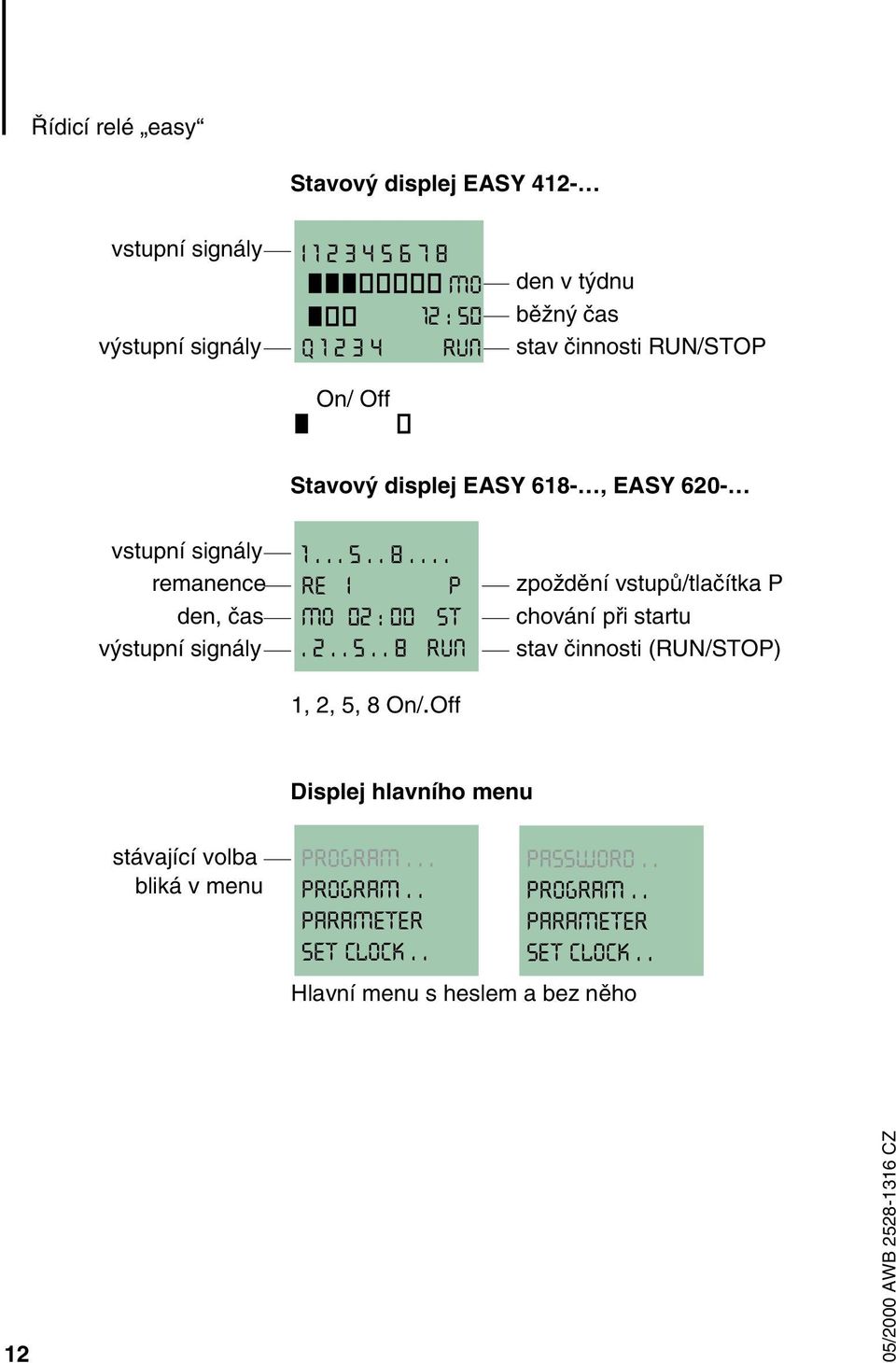

16 Řídicí relé easy Stavový displej EASY 42- vstupní signály výstupní signály I MO 2 : 5 Q RUN On/ Off den v týdnu běžný čas stav činnosti RUN/STOP Stavový displej EASY 68-, EASY 62- vstupní signály remanence den, čas výstupní signály RE I P MO 2 : ST RUN, 2, 5, 8 On/.Off zpoždění vstupů/tlačítka P chování při startu stav činnosti (RUN/STOP) Displej hlavního menu stávající volba bliká v menu PROGRAM... PROGRAM.. PARAMETER SET CLOCK.. PASSWORD.. PROGRAM.. PARAMETER SET CLOCK.. Hlavní menu s heslem a bez něho 2 5/2 AWB CZ

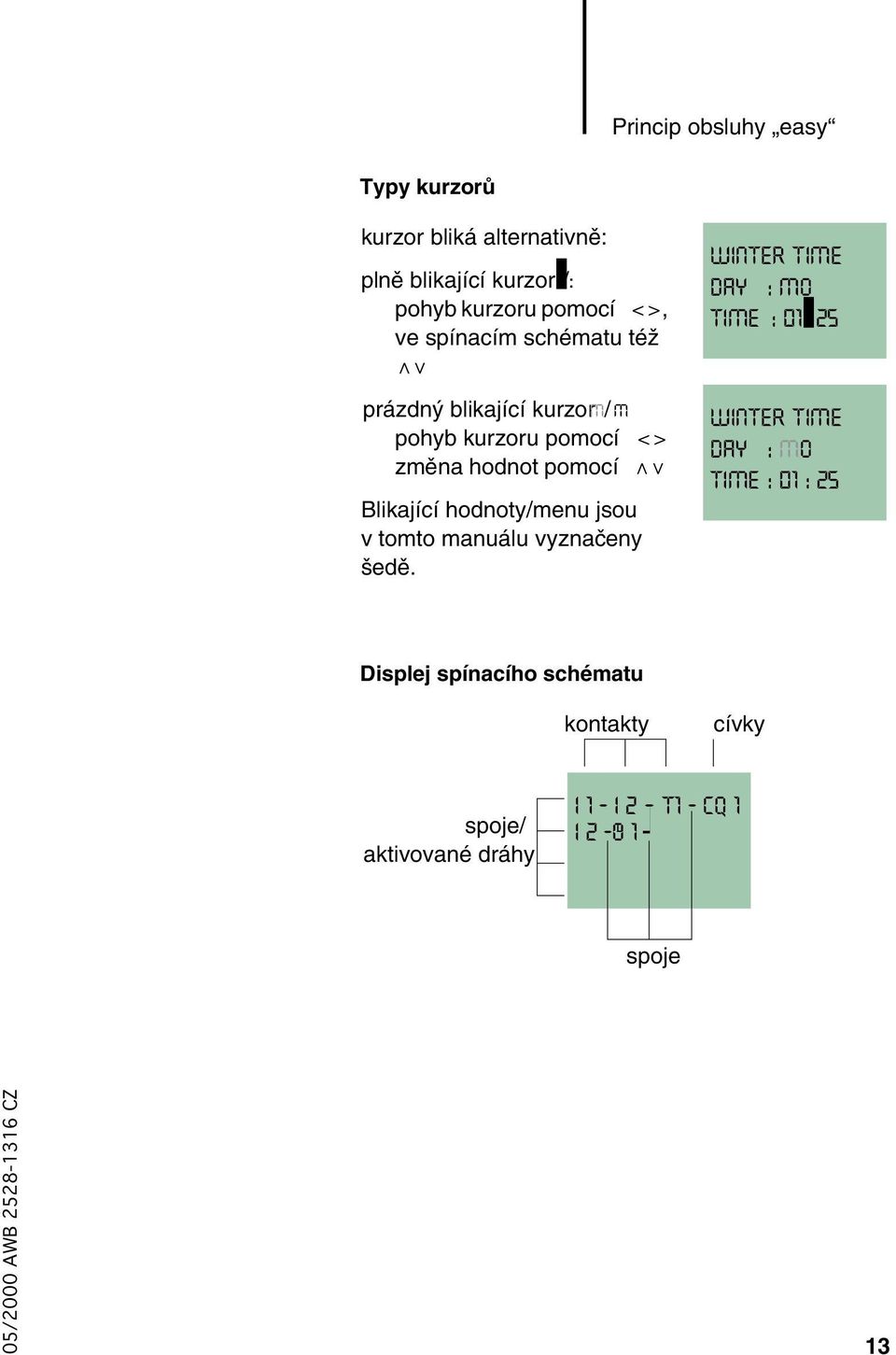

17 Princip obsluhy easy Typy kurzorů kurzor bliká alternativně: plně blikající kurzor /: pohyb kurzoru pomocí <>, ve spínacím schématu též prázdný blikající kurzor M/ M pohyb kurzoru pomocí <> změna hodnot pomocí Blikající hodnoty/menu jsou v tomto manuálu vyznačeny šedě. WINTER TIME DAY : MO TIME : 25 WINTER TIME DAY : MO TIME : : 25 Displej spínacího schématu kontakty cívky spoje/ aktivované dráhy I - I 2 T - cq I 2 -O spoje 5/2 AWB CZ 3
18 Řídicí relé easy Symboly ve spínacím schématu P tlačítko P (kurzorová tlačítka) I vstup Q výstup M marker T časovač C čítač O časový spínač A analogový komparátor D marker pro textové hlášení : skok R rezerva pro relé S marker cívky I - M 2 T - cq I 2 - D. obvod 2. obvod 3. obvod obvod obvod jen EASY 68/62 4 5/2 AWB CZ
19 Princip obsluhy easy Struktura menu Hlavní menu bez ochrany heslem Hlavní menu PROGRAM... RUN PARAMETER SET CLOCK RUN STOP PROGRAM DELETE PROG CARD... PROGRAM DELETE PROG CARD... STOP: zobrazení spínacího schématu RUN: zobrazení proudových drah displej spínací schéma parametrů DELETE? parametry PROGRAM DELETE PROG CARD... EASY - CARD CARD -> EASY DELETE CARD REPLACE? PROGRAM... RUN PARAMETER SET CLOCK.. PROGRAM... RUN PARAMETER SET CLOCK.. RUN PROGRAM... displej parametrů nastavení parametrů EASY - CARD CARD->EASY DELETE CARD EASY - CARD CARD-> EASY DELETE CARD REPLACE? DELETE? 5/2 AWB CZ PROGRAM... RUN PARAMETER SET CLOCK.. SET CLOCK SUMMER TIME SET CLOCK SUMMER TIME displej pro nastavení času WINTER TIME DAY : MO TIME : 4 : 5 SUMMER TIME WINTER TIME 5
20 Řídicí relé easy Hlavní menu s ochranou heslem Hlavní menu PASSWORD... RUN PARAMETER SET CLOCK.. PASSWORD... RUN odemčení easy Zadání hesla zadání Stavový displej čtyři nesprávná oprava zadání DELETE ALL Systémové menu EASY 42-, oper. systém V. Systémové menu PASSWORD... DEBOUNCE OFF P ON GB D F E I zadání hesla Zadání hesla heslo Zadání hesla PASSWORD... DEBOUNCE OFF P ON GB D F E I změna hesla DEBOUNCE OFF DEBOUNCE ON CHANGE PW ACTIVATE CHANGE PW ACTIVATE heslo ACTIVATE PASSWORD... DEBOUNCE OFF P BUTTONS ON GB D F E I P BUTTONS ON P BUTTONS OFF PASSWORD... DEBOUNCE OFF P ON GB D F E I ENGLISH 6 GB D F DEUTSCH E I FRANCAIS ESPANOL ITALIANO Menu je popsáno v příručce AWB /2 AWB CZ
21 Princip obsluhy easy Systémové menu EASY 42-, operační systém V.2, EASY 68-AC-RC, EASY 62-DC-TC Systémové menu PASSWORD... SYSTEM GB D F E I.. zadání hesla změna hesla Zadání hesla heslo CHANGE PW ACTIVATE Zadání hesla heslo CHANGE PW ACTIVATE ACTIVATE 5/2 AWB CZ PASSWORD... SYSTEM GB D F E I.. PASSWORD... SYSTEM GB D F E I.. DEBOUNCE OFF P ON STOP MODE RETENTION ON DEBOUNCE OFF P ON STOP MODE RETENTION ON DEBOUNCE OFF P ON STOP MODE RETENTION ON DEBOUNCE OFF P ON STOP MODE RETENTION ON ENGLISH GB D F DEUTSCH E I FRANCAIS ESPANOL ITALIANO PORTUGUES NEDERLAND SWENSKA POLSKI DEBOUNCE OFF DEBOUNCE ON TURKCE P ON P BUTTONS OFF STOP MODE RUN MODE RETENTION ON RETENTION OFF Menu je popsáno v příručce AWB jen EASY 6 7
22 8 5/2 AWB CZ
23 2 Zadání spínacího schématu easy Obsluha easy Tlačítka pro zadání spínacího schématu DEL: mazání spojů, kontaktů, cívek nebo prázdných řádků ve spínacím schématu ALT: přepínání mezi zapínacími a rozpínacími kontakty; kreslení spojů mezi kontakty a cívkami; vložení prázdného řádku do spínacího schématu změna hodnoty pohyb kurzoru nahoru / dolů <> pohyb kurzoru vlevo / vpravo Pracovní tlačítka P: < > vstup P, vstup P3, vstup P2 vstup P4 ESC: ruší zadání, nebylo-li potvzeno OK opuštění stávajícího displeje OK: editování parametrů kontaktů / cívek; zadání kontaktů / cívek, uložení zadání 5/2 AWB CZ 9
24 Zadání spínacího schématu easy Volba jazyka menu P r v n í z a p n u t í e a s y Volba menu pro nastavení jazyka Zvolte jazyk kurzorovými tlačítky GB anglicky D německy F francouzsky E španělsky I italsky EASY 6 ještě podporuje následující jazyky: portugalsky holandsky švédsky polsky turecky Potvrďte OK. easy potom zobrazí stavový displej. I MO : Q STOP nebo EASY EASY 6... ENGLISH GB D F E I RE I P MO 2 : ST RUN 2 5/2 AWB CZ
25 Nastavení času Nastavení času Upozornění: reálný čas mají jen typy s koncovým označením C. Přepnutí do režimu nastavení času I MO 4 : 5 Q STOP nebo RE I P MO 2 : ST RUN EASY EASY 6... PROGRAM... RUN PARAMETER SET CLOCK.. PROGRAM... RUN PARAMETER SET CLOCK.. SET CLOCK SUMMER TIME Nastavení dne v týdnu a času SET CLOCK SUMMER TIME WINTER TIME DAY : MO TIME : 4 : 5 <> pohyb kurzoru změna nastavení uložení nastavení nebo zachování původní hodnoty opuštění zadávání času 5/2 AWB CZ 2
26 Zadání spínacího schématu easy Přepínání mezi zimním a letním časem SET CLOCK SUMMER TIME displej: SUMMER TIME je nastaven zimní čas displej: WINTER TIME je nastaven letní čas přepínání nastavení opuštění menu Nastavení druhu činnosti easy easy" má dva druhy činnosti: RUN nebo STOP RUN: easy je v chodu podle spínacího schématu. STOP: zadávání spínacího schématu. Menu ukazuje RUN nebo STOP takto: easy je nyní ve stavu STOP: menu ukazuje RUN easy je nyní ve stavu RUN: menu ukazuje STOP PROGRAM... RUN PARAMETER SET CLOCK.. 22 Volitelné chování při startu U EASY 42- s operačním systémem V.2, EASY 68- a EASY 62- je možné volit chování relé po zapnutí napájecího napětí: relé bude v režimu RUN nebo v režimu STOP Retentivní okamžité hodnoty U EASY 42- s operačním systémem V.2, EASY 68- a EASY 62- je možné uchovat okamžité hodnoty markerů a čítačů i v případě výpadku napětí. 5/2 AWB CZ
27 Prvky spínacího schématu easy EASY 42-DC markery časové relé čítač EASY 62-DC-TC, EASY 68-AC-RC 2 markerů, textová hlášení 2 časová relé 4 čítače Další informace viz AWB Prvky spínacího schématu easy Kontakty Typ kontaktu Zapínací kontakt Rozpínací kontakt EASY 42 EASY 6... vstupní svorka I I I... I8 I... I2 tlačítko P P P P... P4 P... P4 výstupní kontakt Q q Q... Q4 Q... Q8 marker M m M... M6 M... M6 čítač C c C... C8 C... C8 časové relé T t T... T8 T... T8 spínací hodiny O O O... O4 O... O4 analogový komparátor A a A... A8 A... A8 textové hlášení D D D... D8 skok : :... :8 marker S S S... S8 5/2 AWB CZ rezerva R R R... R6 detekce zkratu EASY -DC-T I i I6 I5, I6 23
28 Zadání spínacího schématu easy Relé Typ relé Symbol EASY 42 EASY 6... Cívka Parametry vstupní svorka I I... I8 I... I2 tlačítko P P P... P4 P... P4 výstupní kontakt Q Q... Q4 Q... Q8 X marker M M... M6 M... M6 X čítač C C... C8 C... C8 X X časové relé T T... T8 T... T8 X X spínací hodiny O O... O4 O... O4 X analogový komparátor A A... A8 A... A8 X textové hlášení D D... D8 X X skok : :... :8 X marker S S... S8 X rezerva R R... 6 detekce zkratu I I6 I5, I6 EASY...-DC-T... Retentivní relé Typ Symbol EASY 42 EASY 6... marker M M3... M6 M3... M6 čítač C C8 C5, C6, C7, C8 časovač T T8 T7, T8 textové hlášení D D... D8 24 5/2 AWB CZ
29 Základní relé Prvky spínacího schématu easy on on Impulsní relé on on S, R Paměťové relé 5/2 AWB CZ 25
30 Zadání spínacího schématu easy Příklad: vytvoření jednoduchého schématu Propojení kontaktů a cívek Klasické schéma Spínací schéma easy externí spoje spínač S na svorku I spínač S2 na svorku I2 zátěž H na svorku Q spínací schéma easy I - I Q Kreslení schématu ze stavového displeje I MO 3:5 Q STOP nebo RE I P MO 2 : ST RUN EASY EASY 6... PROGRAM... RUN PARAMETER PROGRAM SET CLOCK.. DELETE PROG Vložení kontaktu I Menu zadávání schématu I 26 I I 5/2 AWB CZ
31 Příklad: zadání jednoduchého spínacího schématu Zadání kontaktu I2 I I I I I I I 2 I - I 2 Nakreslení spoje mezi kontaktem a cívkou I - I 2 I - I 2 I - I I - I Zadání cívky Q I - I I - I Q 5/2 AWB CZ I - I Q I - I Q 27
32 Zadání spínacího schématu easy Přepnutí easy do režimu RUN Menu zadávání schématu I - I Q PROGRAM DELETE PROG PROGRAM... RUN PARAMETER PROGRAM... SET CLOCK.. RUN PARAMETER SET CLOCK.. easy je nyní v režimu RUN Testování spínacího schématu PROGRAM... PROGRAM.. PARAMETER SET CLOCK.. PROGRAM... STOP PARAMETER SET CLOCK.. spínací schéma I - I Q 28 5/2 AWB CZ
33 Zapnutí spínačů S a S2 Příklad: zadání jednoduchého spínacího schématu Zapnutí S I - I Q I - I Q Zapnutí S2 I - I Q Relé Q zapne Návrat do stavového menu pomocí ESC I - I Q I MO 3 : 34 Q RUN neb o RE I P MO 2 : ST RUN EASY EASY 6... V dalším příkladu bude do schématu přidáno časové relé. 5/2 AWB CZ Ze stavového displeje Zvolte režim STOP: PROGRAM... RUN PARAMETER SET CLOCK.. 29
34 Zadání spínacího schématu easy Druhy funkcí Symbol ve schématu Druh časového relé časové relé se zpožděným přítahem s náhodným zpožděním a bez něj časové relé se zpožděným odpadem s náhodným zpožděním a bez něj časové relé, jednotlivý impuls časové relé, generátor impulsů D C R čítač nahoru nebo dolů časový spínač, den v týdnu / čas (jen modely s reálným časem) analogový komparátor (jen modely s napájením 24 V DC) Časová relé X?X Časové relé se zpožděným přítahem s náhodným zpožděním a bez něj TRG on RES on 3 on t t t 5/2 AWB CZ
35 Druhy relé? Časové relé se zpožděným odpadem s náhodným zpožděním a bez něj TRG on RES on on t t Při náhodném zpoždění relé spíná náhodně ve specifikovaném intervalu. Časové relé, jednotlivý impuls TRG on RES on on t t 5/2 AWB CZ 3
36 Zadání spínacího schématu easy Časové relé, generátor impulsů frekvence impulzů = 2 x nastavený čas TRG on RES on on t t t Displej parametrů pro časová relé druh relé časové jednotky spouštěcí cívka volitelný reset. S n3. TRG T RES + běžný čas zadaná hodnota číslo relé ukazování parametrů 32 5/2 AWB CZ
37 Druhy relé Čítač CNT on DIR on RES on C on zadaná hodnota = 6 Displej parametrů pro čítače zadaná hodnota volitený směr čítací cívka volitelný reset 23 DIR CNT RES C + aktuální hodnota číslo čítače ukazování parametrů 5/2 AWB CZ 33
38 Zadání spínacího schématu easy Časový spínač Příklad: Časový spínač spíná od pondělí do pátku mezi 6:3 a 9: a mezi 7: a 22:3. MO-FR O ON 6 : 3 A OFF 9 : + MO-FR O ON 7 : B OFF 22 : 3 + Displej parametrů pro časové spínače dny v týdnu od do aktuální čas čas zapnutí čas vypnutí MO : O ON - - : - - A OFF - - : číslo spínače kanál ukazování parametrů 34 5/2 AWB CZ
39 Analogové Analogový komparátor Možné funkce: Druhy relé I7 I8, I7 I8 I7 zadaná hodnota, I7 zadaná hodnota I8 zadaná hodnota, I8 zadaná hodnota Analogový komparátor může komparovat napětí od V do V (nastavení. až. ). signály z čidel obvykle kolísají o několik milivoltů. Pro stabilní zapnutí a vypnutí zachovejte minimální odstup,2 V (spínací hystereze). Nezapojujte výstupní kontakt na žádnou jinou cívku než set (S) nebo reset (R). Displej parametrů pro analogové komparátory Porovnání vstupů I7 a I8 vstup I7 porovnání vstup I8 I 7 I 8 ANALOG 8. V 4. 2 V A + běžná hodnota číslo komparátoru ukazování parametrů běžná hodnota Porovnání vstupů I7 nebo I8 se zadanou hodnotou 5/2 AWB CZ vstup I7/I8 porovnání zadaná hodnota ANALOG I 7 8. V 3 I 8. 2 A + běžná hodnota číslo komparátoru ukazování parametrů 35
40 Zadání spínacího schématu easy Textová hlášení (markery) Markery textových hlášení mohou být použity pro ukazování osmi volně definovatelných textů až s 48 znaky ze sady znaků easy (ASCII + speciální znaky easy ). Jestliže je cívka markeru ve stavu logické jedničky, potom se zobrazí text naprogramovaný softwarem EASY-SOFT V 2.. Jestliže je několik markerů v logické jedničce, každý text je zobrazován 4 s. Je-li v logické jedničce marker D, zůstává zobrazen trvale (hlášení poruchy). Pro přepnutí do menu stiskněte OK. V řádcích 2 a 3 mohou být zobrazovány aktuální hodnoty nebo parametry funkčních relé. Příklady: Hlášení poruchy Čas s textem CAUTION! PUMP MOTOR MALFUNCTION Ukázání přepočtené analogové hodnoty THE TIME IS 4 : 42 Zobrazení aktuální hodnoty a parametru časového relé 36 EXTERNAL TEMPERATURE 2 C HEAT! Zobrazení hodnoty čítače QUANTITY ACTV 4 2 PCS SETP TIMING RELAY SETP 99. S ACTV 42. S 5/2 AWB CZ
41 Příklad: použití funkčního relé Příklad: časové relé Klasický obvod Spínací schéma easy easy sepne H se zpožděním s. Symboly schématu easy I - I M M TT T Q Změňte výstupní relé na maker Začněte se schématem z prvního příkladu umístěte kurzor na Q I - I Q I - I Q I - I M 2 I - I M Vložte kontakt markeru a spojte ho s novým výstupním relé 5/2 AWB CZ I - I M I - I M I I - I M M Q 37
42 Zadání spínacího schématu easy Změňte výstupní relé na časové relé a zvolte spouštěcí vstup I - I M M Q I - I M M TT 2 I - I M M TT Vložte kontakt časového relé I - I M M TT I - I M M TT I 2 I - I M M TT T Zvolte zobrazení parametrů časového relé I - I M M TT T 2 X S. TRG T RES /2 AWB CZ
43 Příklad: použití funkčního relé Nastavte sekund X S. TRG T RES + X S. TRG T RES + 2 X S. TRG T RES + 2 zpět do spínacího schématu Spojte kontakt čas. relé s novým výstupním relé I - I M M TT T I - I M M TT T 3 3 I - I M M TT T Q Pro testování spínacího schématu zapněte easy do režimu RUN. 5/2 AWB CZ Testujte schéma jak bylo ukázáno v prvním příkladě. Pro ukazání parametrů časového relé a změnu času: V režimu RUN umístěte kurzor ve spínacím schématu na T z T a zmáčkněte OK. 39
44 Zadání spínacího schématu easy Hodnotu času můžete také změnit v menu PARAMETER. Základní schémata Význam logických hodnot zapínací kontakt rozepnut, rozpínací kontakt sepnut, cívka relé není vybuzena zapínací kontakt zapnut, rozpínací kontakt rozepnut, cívka relé je vybuzena Negace (NOR) I Q I Q Trvalé spojení --- Q Q Impulsní relé I Q Q I Q Sériové spojení (AND) I I2 I3 Q Q2 I - I 2 - I 3 - Q i - i 2 - i 3 - Q 2 4 5/2 AWB CZ
45 Základní schémata Paralelní spojení (OR) I I2 I3 Q Q2 Obvod výhradní součet (XOR) I I2 Q Paměťový obvod I I2 kontakt Q cívka Q I Q I 2 I 3 I Q I 2 I 3 I - i Q i - I 2 I - I Q Q alternativně: I SQ i RQ 5/2 AWB CZ 4
46 42 5/2 AWB CZ
47 3 Konektor easy Konektor easy, který je skryt pod ochranným štítkem, umožňuje přenos spínacích schémat na paměťovou kartu nebo pomocí volitelného kabelu za použití programu EASY-SOFT na počítač PC. Dále můžete tvořit a testovat spínací schémata na PC a uložit je do easy. Paměťová karta Paměťové karty jsou volitelným příslušenstvím pod označením EASY-M-..K. Každá paměťová karta umožňuje uložit jedno spínací schéma. Informace uložené na paměťové kartě jsou uchovány trvale i bez napájecího napětí, a proto můžete použít kartu pro vytvoření kopie spínacího schématu v easy a přenést ho do jiného relé easy. Každá paměťová karta uchovává: spínací schéma všechny parametry spínacího schématu systémová nastavení 2 2 5/2 AWB CZ 43
48 Konektor easy Nahrání a uložení spínacího schématu Spínací schéma můžete přenášet z easy na kartu a opačně jen v režimu STOP. EASY -> CARD : přenos spínacího schématu a parametrů z paměti easy na kartu, CARD -> EASY : přenos spínacího schématu a parametrů z karty do paměti easy, DELETE CARD : vymazání obsahu karty. EASY -> CARD CARD -> EASY DELETE CARD Druhy paměťových karet EASY-M-8K paměťová karta pro EASY 42- EASY-M-6K paměťová karta pro EASY 68/62-44 EASY SOFT EASY-SOFT je volitelný program pro PC, kterým je možné tvořit, uchovávat, testovat (simulovat) a dokumentovat spínací schémata easy. Spínací schémata můžete potom přenášet do easy a opačně pomocí speciálního kabelu. Tento speciální kabel je volitelným příslušenstvím pod označením EASY-PC-CAB. Pro testování spínacího schématu v samotném easy ho nahrajte do easy a zvolte režim RUN pomocí odpovídajících tlačítek. Software EASY-SOFT též obsahuje rozsáhlou nápovědu. Pro využití nápovědy spusťte EASY-SOFT a zvolte menu Contents v menu Help. Je též možné využít nápovědu podle kontextu (Context sensitive help) tak, že vyberete položku v menu a zmáčknete F. 5/2 AWB CZ
49 4 Technické údaje Technické údaje Váha 2 g, 3 g (EASY 6) Okolní teplota -25 až 55 C (při činnosti) Krytí IP 2 Rušivé vyzařování, EN 55, EN 5522, třída B imunita vůči rušení Normy EN 5 78, UL, CSA Úplná specifikace je obsažena v příručce AWB Sortiment easy 5/2 AWB CZ EASY 42-DC-... EASY 42-AC-... EASY EASY R...RC...TC...TCX...R...RC...RCX...AC-RC...DC-TC Napájení 24 V DC 5, 23, 24 V AC, 5, 2, 24 V DC 23, 24 V AC Digitální vstupy 8 digitálních vstupů, 2 z nich použitelné jako analogové digitálních vstupů, 2 z nich použitelné jako analogové Reléové výstupy Tranzistorové výstupy LCD displej Tlačítka Reálný čas Textová hlášení Retentivní hodnoty Od verze V.2 Přísušenství Software EASY-SOFT, Version 2., for Windows 95/98, Windows NT PC kabel EASY-PC-CAB with interface electronic circuit Paměťová karta EASY-M-8K EASY-M-6K 45
50 Technické údaje EASY 42-DC-... EASY 42-AC-... EASY EASY R...RC...TC...TCX...R...RC...RCX...AC-RC...DC-TC Vstupně/výstupní EASY 42-DC-SIM simulátor Montážní nožky ZB 4--GF: pro EASY ks 4 ks Dokumentace Stručný návod (tato příručka) AWB CZ, Uživatelská příručka AWB , Aplikační příručka TB Rozměry EASY M /2 AWB CZ
51 Sortiment easy 6.25 Rozměry EASY 68-,EASY M /2 AWB CZ 47
52 Technické údaje 48 5/2 AWB CZ
53 Rejstřík A Analogový komparátor...35 Hystereze...35 AND...4 Č Časová relé Displej parametrů...32 Přehled...3 Časový spínač...34 Displej parametrů...34 Čítač...33 Displej parametrů...33 D Displej parametrů Analogový komparátor...35 Časové relé...32 Časový spínač...34 Čítač...33 E EASY-SOFT...43 H Hystereze Analogový komparátor...35 CH Chování při startu /2 AWB CZ I Impulsní relé...25, 4 J Jazyk pro menu Změna
54 Rejstřík 5 K Kontakty Přehled Kurzor... 3 L Letní čas M Marker textového hlášení Montáž... 6 N Nastavení času... 2 Nastavení dne v týdnu... 2 Negace... 4 NOR... 4 O Obvod výhradní součet... 4 OR... 4 P Paměťová karta Paměťové relé Pohled na easy... 5 Pohyb v menu... Pravdivostní tabulky Programovací kabel Prvky spínacího schématu Přehled typů relé Přesnost analogového komparátoru Příklad základní schémata... 26, 37 Příslušenství R Relé impulsní paměťové Reset Rozměry easy Rozpínací kontakt /2 AWB CZ
55 Rejstřík S Sériové spojení...4 Set...25 Spínací schéma Nahrání...44 Příklad...26, 37 Použití tlačítek...9 Vložení cívky...27 Vložení kontaktu...26 Vložení markeru...37 Stavový displej...2, 26 Struktura menu...5 Svorky, vstupy/výstupy...6 Symboly ve spínacím schématu...4 Systémové menu...6 T Technické údaje...45 Testování...28 Textové hlášení...36 Tlačítka... Použití pro kreslení schématu...9 Trvalé spojení...4 Typy easy...45 Typy kontaktů Přehled...23 Typy relé Přehled...24 U Uložení spínacího schématu...44 X XOR...4 5/2 AWB CZ Z Zapínací kontakt...23 Zapojení vstupů...7, 9 Zapojení výstupů...8, Zimní čas...22 Změna pracovního stavu easy
56 Think future. Switch to green. FELTEN & GUILLEAUME ELEKTROTECHNIKA s.r.o. Komárovská Praha 9 Česká republika tel.: fax: fg.pha@pha.pvtnet.cz Třebovská Ústí nad Orlicí Česká republika tel.: fax: fg.uo@hrk.pvtnet.cz http: // FELTEN & GUILLEAUME SLOVAKIA s.r.o. Kopčianska Bratislava 5 Slovenská republika tel.: fax: moeller@mail.pvt.sk http: // by Moeller GmbH Změny vyhrazeny 6/2 AWB CZ
