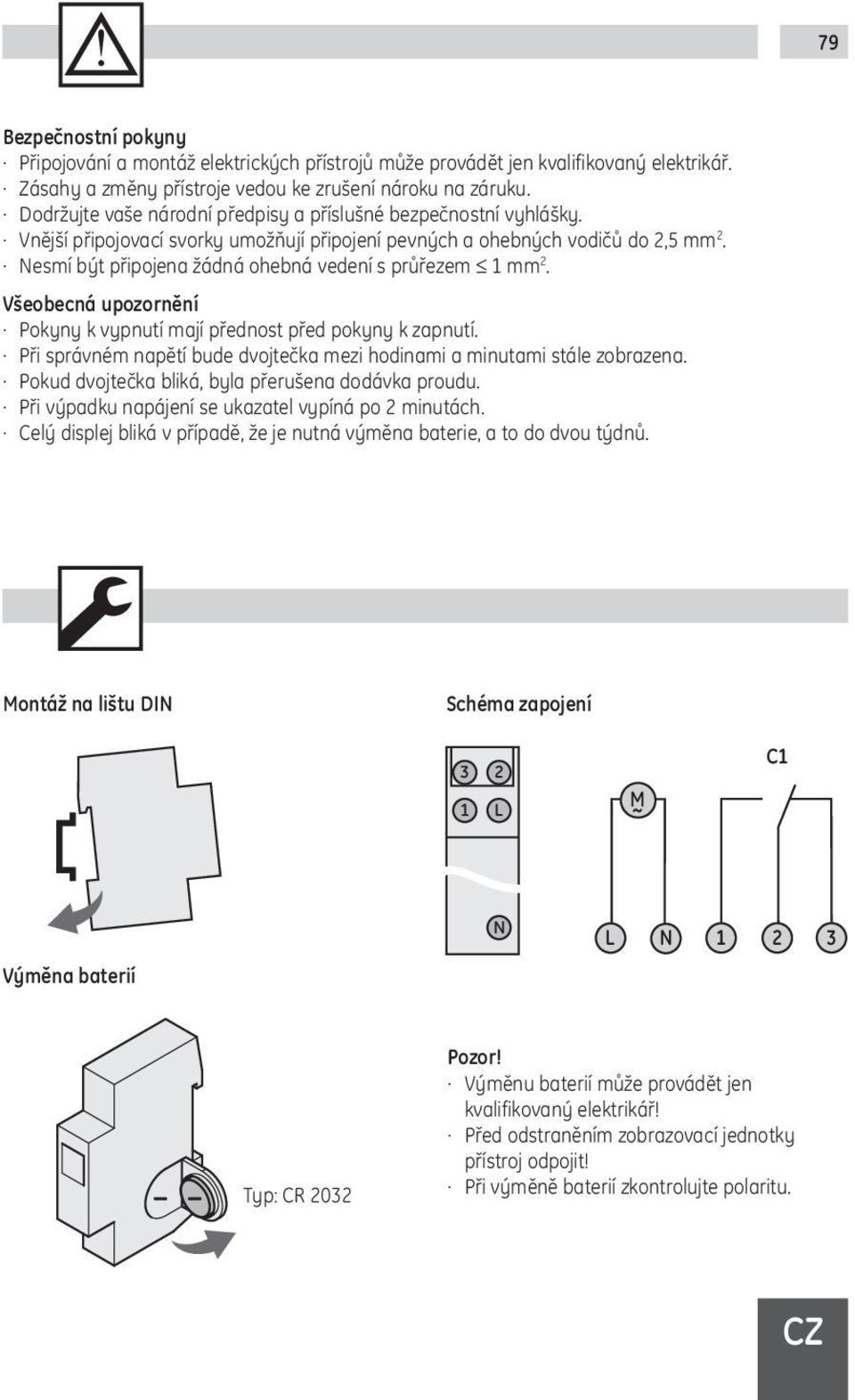

1 79 Bezpečnostní pyny Připojování a montáž elektrických přístrojů může provádět jen kvalifikovaný elektrikář. Zásahy a změny přístroje vedou ke zrušení náru na záruku. Dodržujte vaše národní předpisy a příslušné bezpečnostní vyhlášky. Vnější připojovací svorky umožňují připojení pevných a ohebných vodičů do 2, mm 2. Nesmí být připojena žádná ohebná vedení s průřezem 1 mm 2. Všeobecná upozornění Pyny k vypnutí mají přednost před pyny k zapnutí. Při správném napětí bude dvojtečka mezi hodinami a minutami stále zobrazena. Pud dvojtečka bliká, byla přerušena dodávka proudu. Při výpadku napájení se ukazatel vypíná po 2 minutách. Celý displej bliká v případě, že je nutná výměna baterie, a to do dvou týdnů. Montáž na lištu DIN Schéma zapojení L M ~ C1 N L N Výměna baterií Typ: CR 2032 Pozor! Výměnu baterií může provádět jen kvalifikovaný elektrikář! Před odstraněním zobrazovací jednotky přístroj odpojit! Při výměně baterií zkontrolujte polaritu.

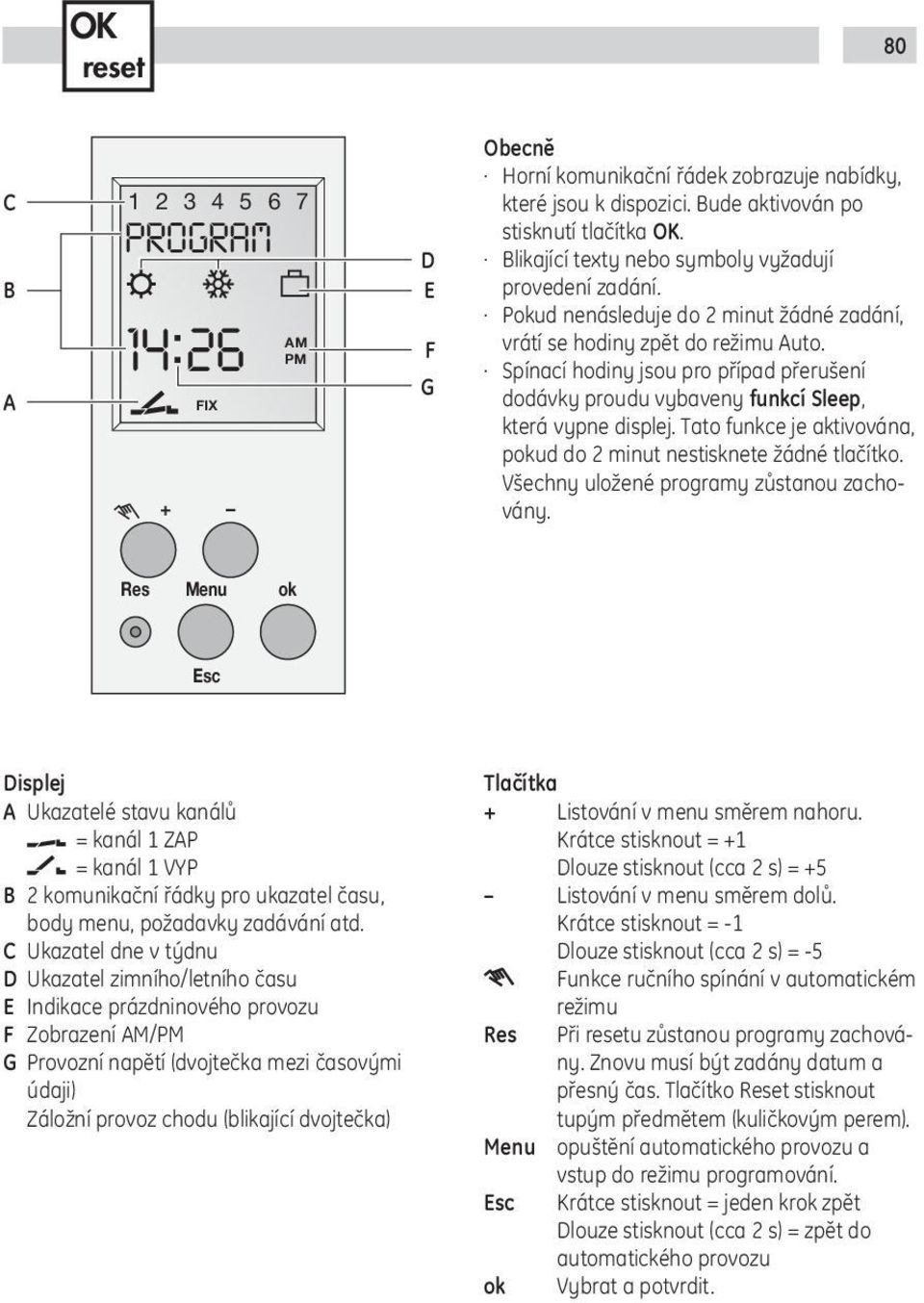

2 OK reset 80 C B A :26 AM PM + FIX D E F G Obecně Horní komunikační řádek zobrazuje nabídky, které jsou k dispozici. Bude aktivován po stisknutí tlačítka OK. Blikající texty nebo symboly vyžadují provedení zadání. Pud nenásleduje do 2 minut žádné zadání, vrátí se hodiny zpět do režimu Auto. Spínací hodiny jsou pro případ přerušení dodávky proudu vybaveny funkcí Sleep, která vypne displej. Tato funkce je aktivována, pud do 2 minut nestisknete žádné tlačítko. Všechny uložené programy zůstanou zachovány. Res Menu Displej A Ukazatelé stavu kanálů = kanál 1 ZAP = kanál 1 VYP B 2 komunikační řádky pro ukazatel času, body menu, požadavky zadávání atd. C Ukazatel dne v týdnu D Ukazatel zimního/letního času E Indikace prázdninového provozu F Zobrazení AM/PM G Provozní napětí (dvojtečka mezi časovými údaji) Záložní provoz chodu (blikající dvojtečka) Tlačítka + Listování v menu směrem nahoru. Krátce stisknout = +1 Dlouze stisknout (cca 2 s) = + Listování v menu směrem dolů. Krátce stisknout = -1 Dlouze stisknout (cca 2 s) = - Funkce ručního spínání v automatickém režimu Res Při resetu zůstanou programy zachovány. Znovu musí být zadány datum a přesný čas. Tlačítko Reset stisknout tupým předmětem (kuličkovým perem). Menu opuštění automatického provozu a vstup do režimu programování. Krátce stisknout = jeden kr zpět Dlouze stisknout (cca 2 s) = zpět do automatického provozu Vybrat a potvrdit.

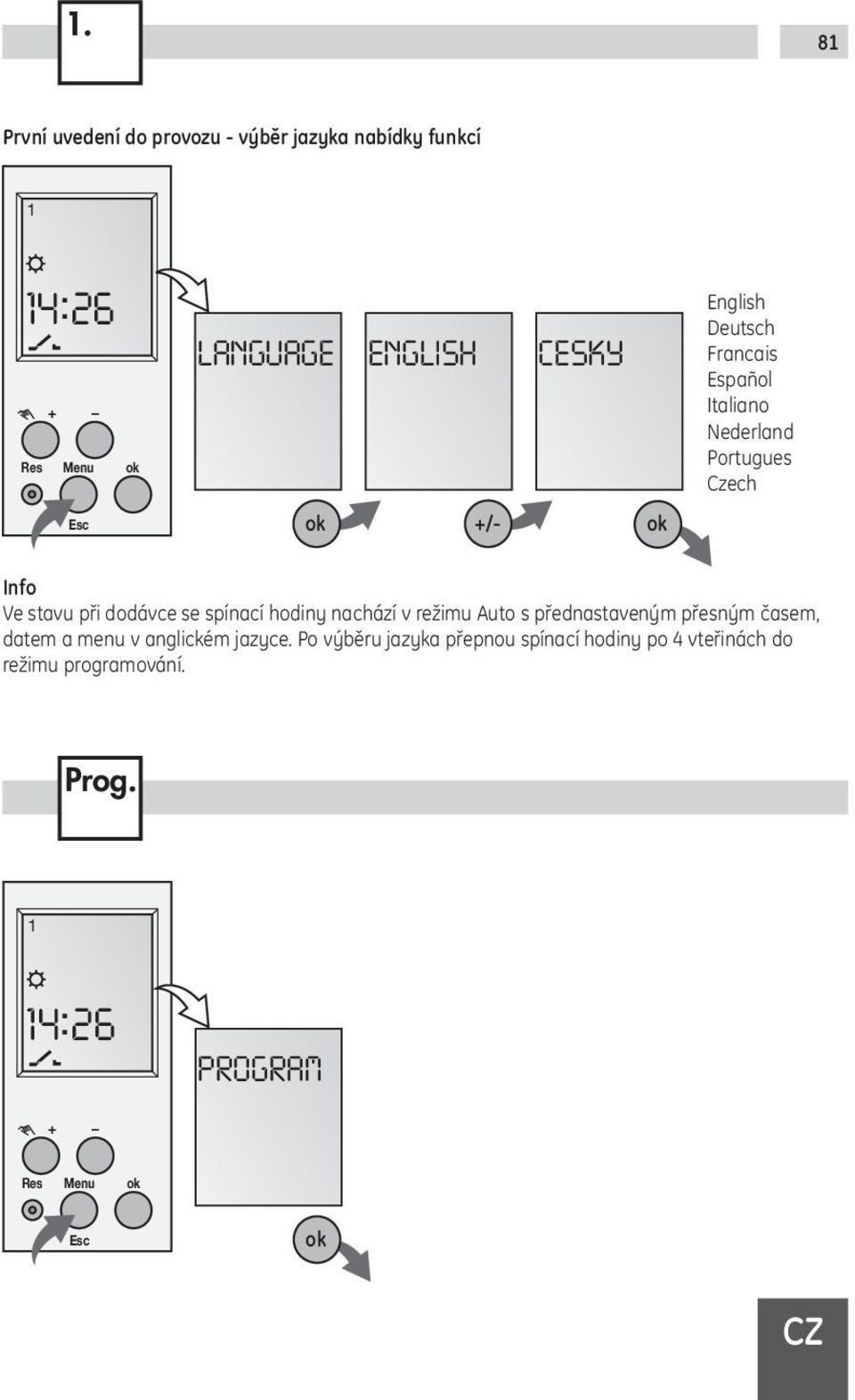

3 1. 81 První uvedení do provozu - výběr jazyka nabídky funkcí 1 14:26 + Res Menu LANGUAGE ENGLISH CESKY English Deutsch Francais Español Italiano Nederland Portugues Czech Ve stavu při dodávce se spínací hodiny nachází v režimu Auto s přednastaveným přesným časem, datem a menu v anglickém jazyce. Po výběru jazyka přepnou spínací hodiny po 4 vteřinách do režimu programování. Prog. 1 14:26 + Res Menu

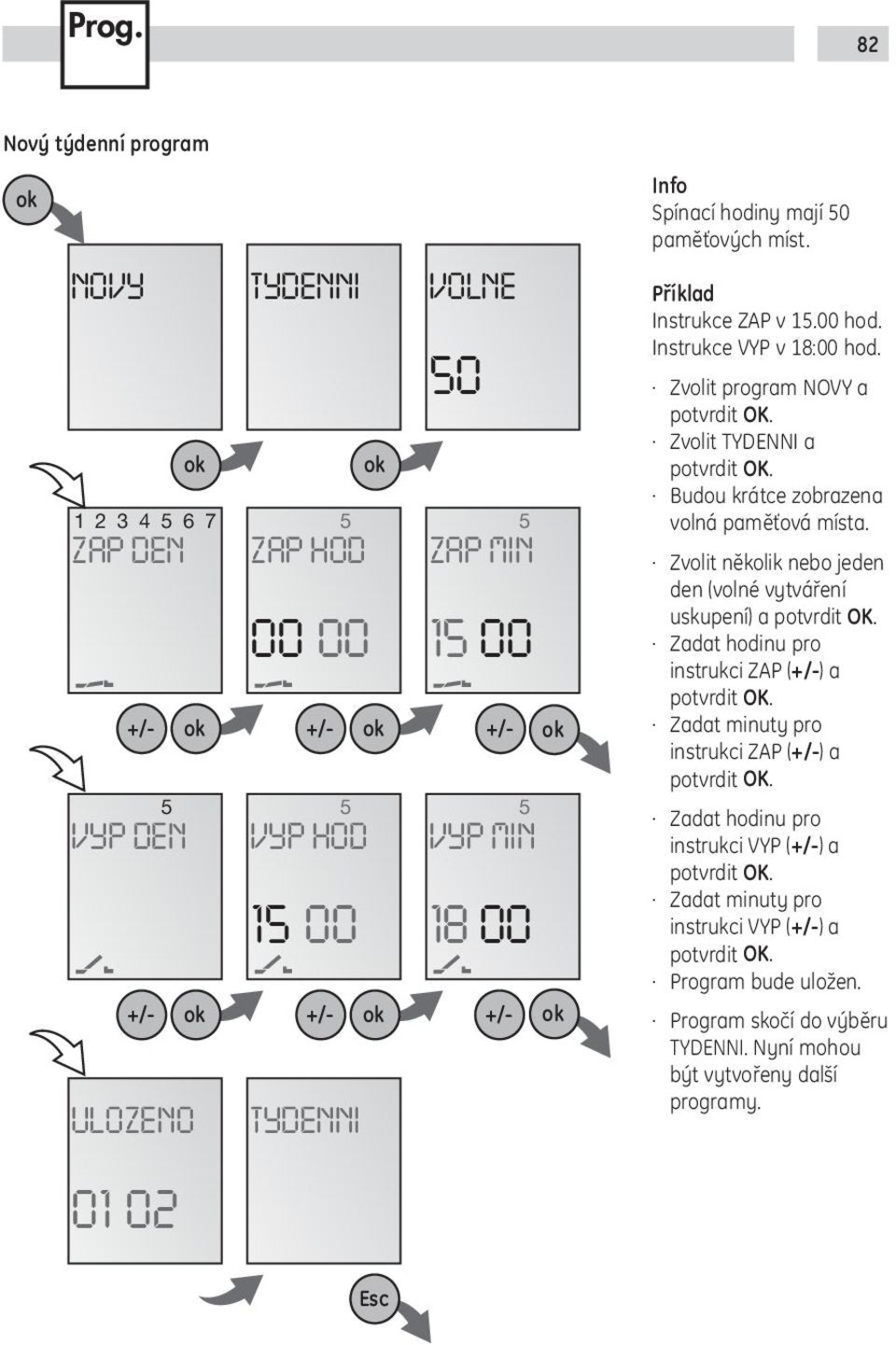

4 Prog. 82 Nový týdenní program NOVY ZAP DEN TYDENNI ZAP HOD OO OO VOLNE 0 ZAP MIN 1 OO VYP DEN VYP HOD 1 OO ULOZENO TYDENNI VYP MIN 18 OO Spínací hodiny mají 0 paměťových míst. Příklad Instrukce ZAP v 1.00 hod. Instrukce VYP v 18:00 hod. Zvolit program NOVY a Zvolit TYDENNI a Budou krátce zobrazena volná paměťová místa. Zvolit několik nebo jeden den (volné vytváření uskupení) a Zadat hodinu pro instrukci ZAP () a Zadat minuty pro instrukci ZAP () a Zadat hodinu pro instrukci VYP () a Zadat minuty pro instrukci VYP () a Program bude uložen. Program skočí do výběru TYDENNI. Nyní mohou být vytvořeny další programy. O1 O2

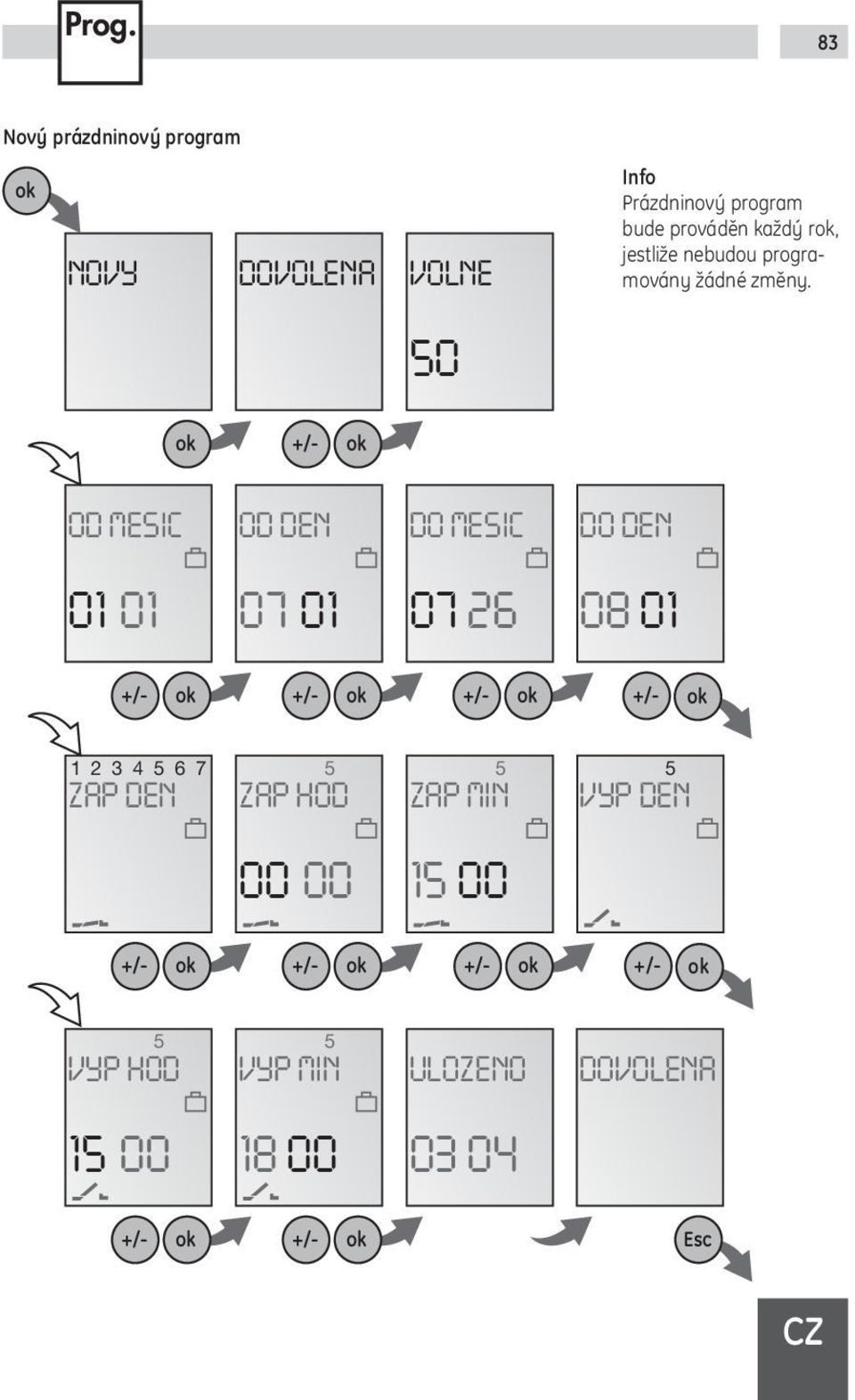

5 Prog. 83 Nový prázdninový program NOVY DOVOLENA VOLNE 0 Prázdninový program bude prováděn každý r, jestliže nebudou programovány žádné změny. OD MESIC OD DEN DO MESIC DO DEN O1 O1 O7 O ZAP DEN ZAP HOD ZAP MIN VYP DEN OO OO 1 OO VYP HOD VYP MIN ULOZENO DOVOLENA 1 OO 18 OO 03 04

6 Prog. 84 Prohlédnutí, upravení programu EDT P01 1 OO P02 18 OO "" lze listovat jednotlivými programovými kry. Po stisknutí EDT může být upraven aktuální program. Postup odpovídá vytváření nového programu. VYP DEN VYP HOD VYP MIN P02 18 OO 19 OO 19 00

7 Prog. 8 Vymazání jednotlivých programů ZRUSIT VYBRAT P01 1 OO Při mazání jednotlivých programů budou všechny s ním související programové kry také zrušeny (např. P01 ZAP a P02 VYP). POTVRD Vymazání všech programů ZRUSIT VSE POTVRD

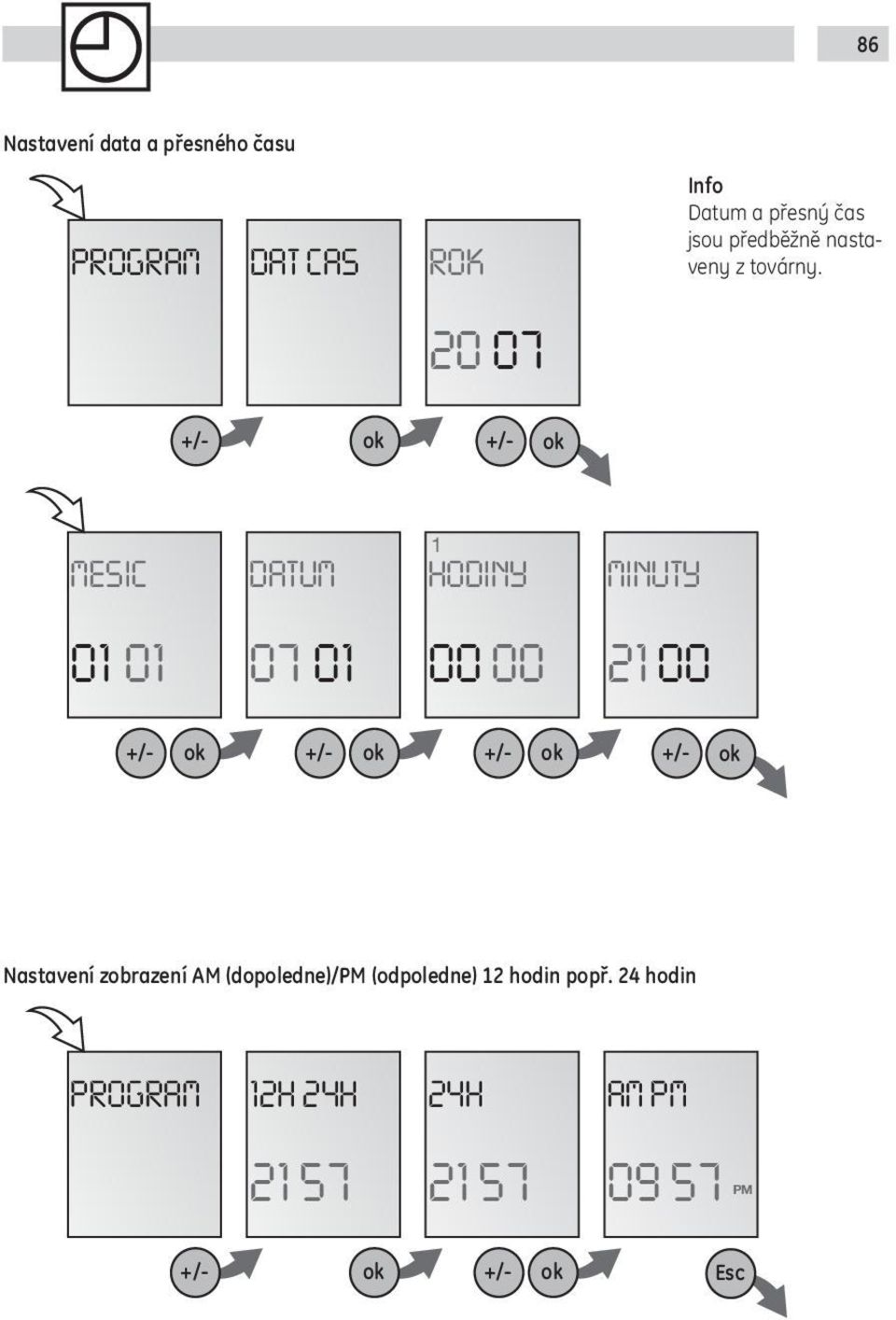

8 86 Nastavení data a přesného času DAT CAS ROK Datum a přesný čas jsou předběžně nastaveny z továrny. MESIC DATUM 1 HODINY MINUTY O1 O1 O7 O Nastavení zobrazení AM (dopoledne)/pm (odpoledne) 12 hodin popř. 24 hodin 12H 24H 24H AM PM PM

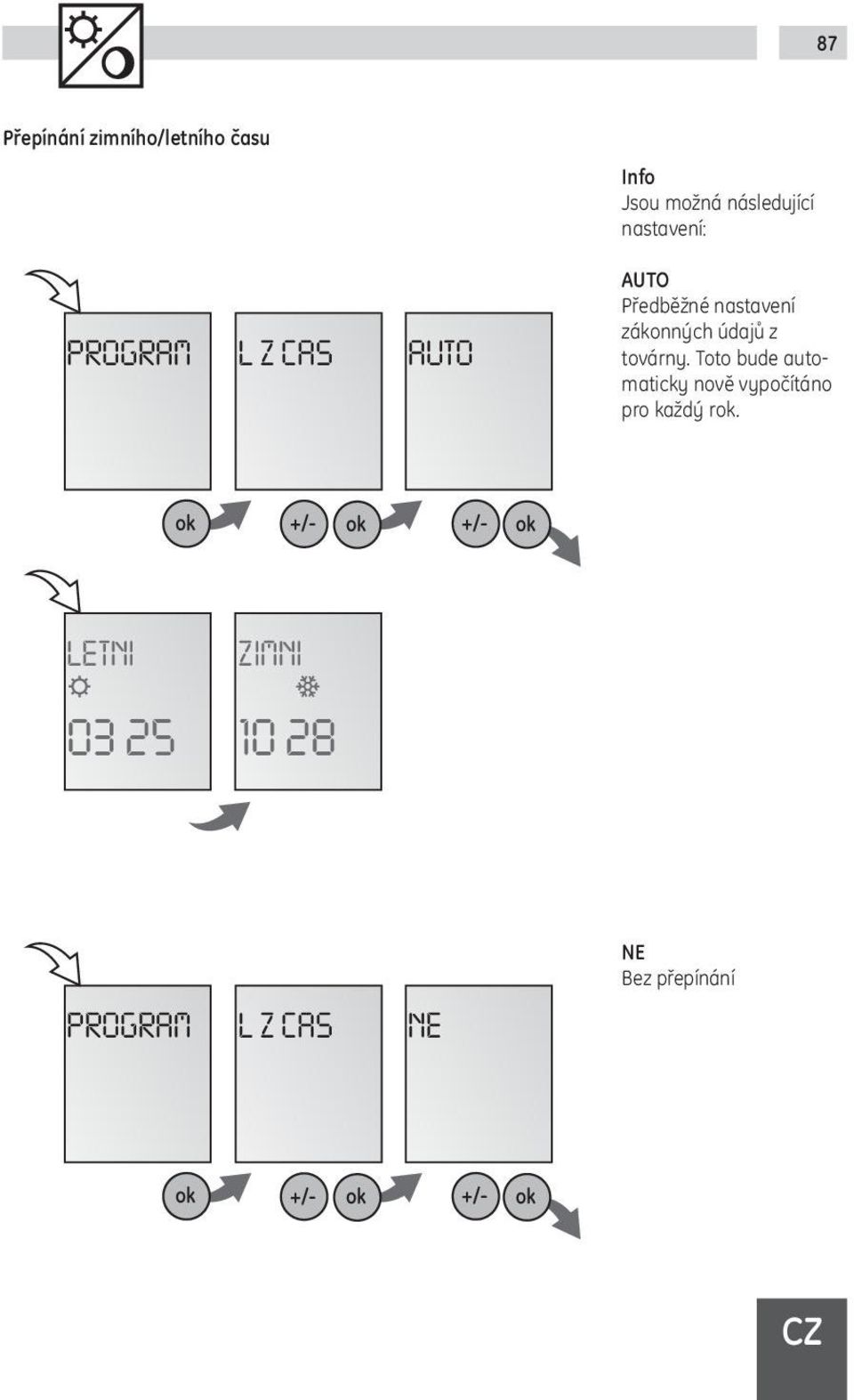

9 87 Přepínání zimního/letního času Jsou možná následující nastavení: L Z CAS AUTO AUTO Předběžné nastavení zákonných údajů z továrny. Toto bude automaticky nově vypočítáno pro každý r. LETNI ZIMNI NE Bez přepínání L Z CAS NE

10 88 LT MESIC O3 2 LT DEN O3 21 ZM MESIC L Z CAS ZM DEN PREPOCET PREPOCET Programování. K tomu zadat datum přechodu na letní a zimní čas. Předběžné nastavení z továrny bude přepsáno. Naprogramovaný letní/ zimní čas bude automaticky nově vypočítán pro každý r. Přepínání se uskutečňuje ve stejný zadaný den v týdnu ve stejném týdnu v měsíci. Příklad přechod na letní čas přechod na zimní čas Pozor Během přepínání z letního na zimní čas nebo naopak nesmíte na hodinách provádět žádné změny! LETNI ZIMNI 10 31

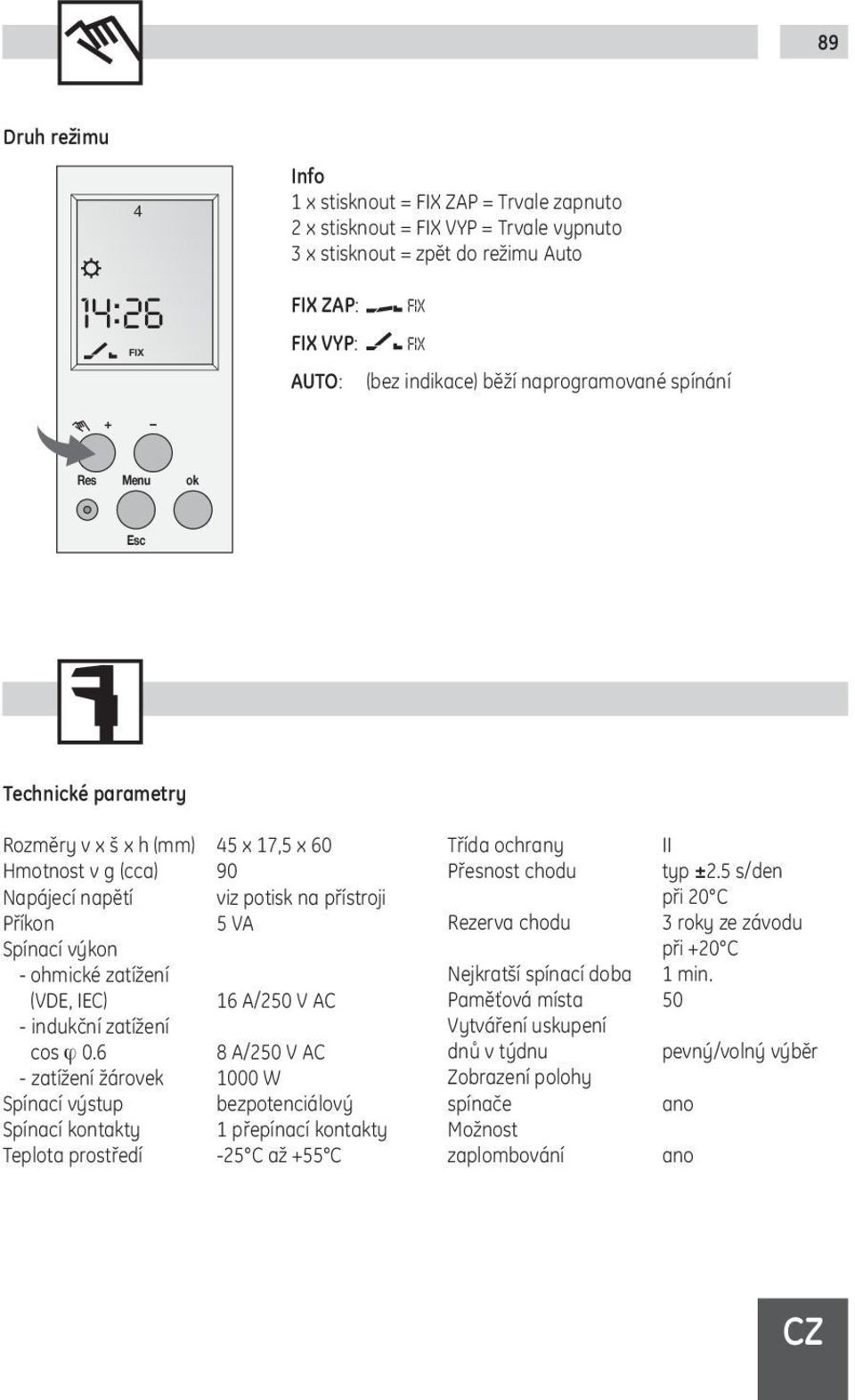

11 89 Druh režimu 4 1 x stisknout = FIX ZAP = Trvale zapnuto 2 x stisknout = FIX VYP = Trvale vypnuto 3 x stisknout = zpět do režimu Auto 14:26 FIX FIX ZAP: FIX FIX VYP: FIX AUTO: (bez indikace) běží naprogramované spínání + Res Menu Technické parametry Rozměry v x š x h (mm) 4 x 17, x 60 Hmotnost v g (cca) 90 Napájecí napětí viz potisk na přístroji Příkon VA Spínací výkon - ohmické zatížení (VDE, IEC) 16 A/20 V AC - indukční zatížení cos ϕ A/20 V AC - zatížení žárovek 1000 W Spínací výstup bezpotenciálový Spínací kontakty 1 přepínací kontakty Teplota prostředí -2 C až + C Třída ochrany II Přesnost chodu typ ±2. s/den při 20 C Rezerva chodu 3 ry ze závodu při +20 C Nejkratší spínací doba 1 min. Paměťová místa 0 Vytváření uskupení dnů v týdnu pevný/volný výběr Zobrazení polohy spínače ano Možnost zaplombování ano
