NÁVOD K POUŽITÍ. Univerzální RC ovladaè osvìtlení modelù MDL16 SW: 5.1

Transkript

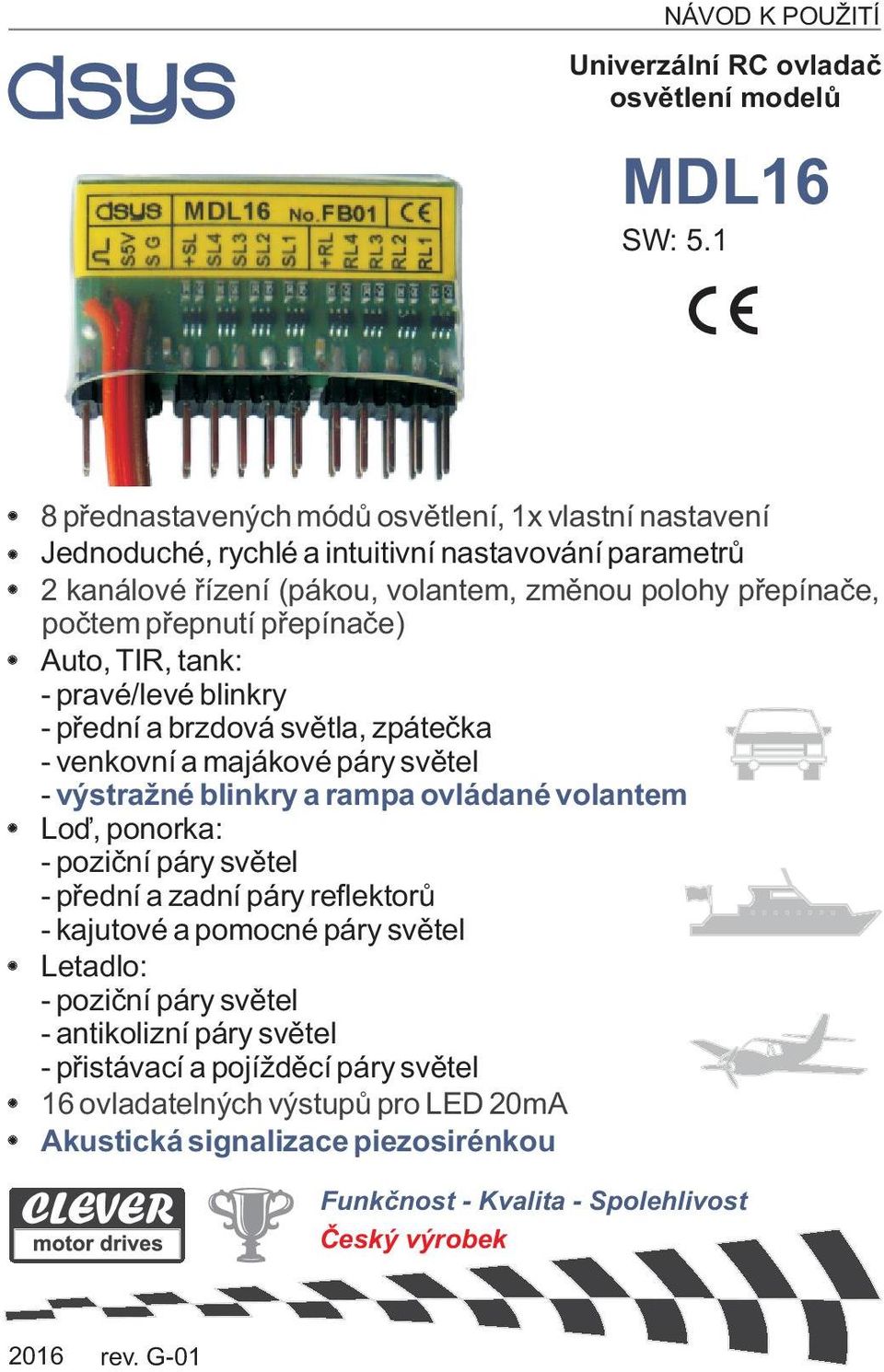

1 NÁVOD K POUŽITÍ Univerzální RC ovladaè osvìtlení modelù MDL16 SW: pøednastavených módù osvìtlení, 1x vlastní nastavení Jednoduché, rychlé a intuitivní nastavování parametrù 2 kanálové øízení (pákou, volantem, zmìnou polohy pøepínaèe, poètem pøepnutí pøepínaèe) Auto, TIR, tank: - pravé/levé blinkry - pøední a brzdová svìtla, zpáteèka - venkovní a majákové páry svìtel výstražné blinkry a rampa ovládané volantem - Loï, ponorka: - pozièní páry svìtel - pøední a zadní páry reflektorù - kajutové a pomocné páry svìtel Letadlo: - pozièní páry svìtel - antikolizní páry svìtel - pøistávací a pojíždìcí páry svìtel 16 ovladatelných výstupù pro LED 20mA Akustická signalizace piezosirénkou Funkènost - Kvalita - Spolehlivost Èeský výrobek 2016 rev. G-01

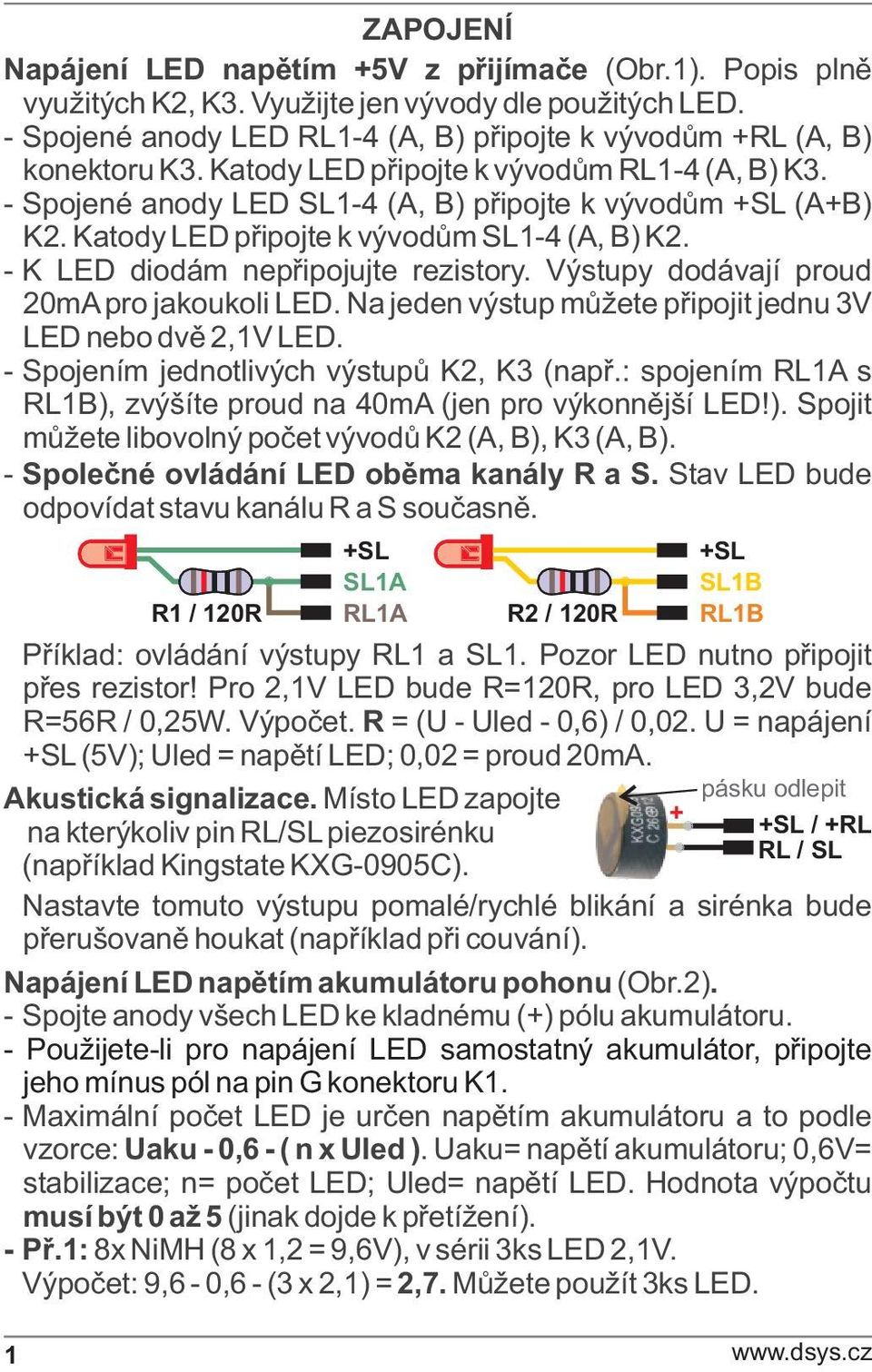

2 ZAPOJENÍ Napájení LED napìtím +5V z pøijímaèe (Obr.1). Popis plnì využitých K2, K3. Využijte jen vývody dle použitých LED. - Spojené anody LED RL1-4 (A, B) pøipojte k vývodùm +RL (A, B) konektoru K3. Katody LED pøipojte k vývodùm RL1-4 (A, B) K3. - Spojené anody LED SL1-4 (A, B) pøipojte k vývodùm +SL (A+B) K2. Katody LED pøipojte k vývodùm SL1-4 (A, B) K2. - K LED diodám nepøipojujte rezistory. Výstupy dodávají proud 20mA pro jakoukoli LED. Na jeden výstup mùžete pøipojit jednu 3V LED nebo dvì 2,1V LED. - Spojením jednotlivých výstupù K2, K3 (napø.: spojením RL1A s RL1B), zvýšíte proud na 40mA (jen pro výkonnìjší LED). Spojit mùžete libovolný poèet vývodù K2 (A, B), K3 (A, B). - Spoleèné ovládání LED obìma kanály R a S. Stav LED bude odpovídat stavu kanálu R a S souèasnì. R1 / 120R +SL SL1A RL1A R2 / 120R Pøíklad: ovládání výstupy RL1 a SL1. Pozor LED nutno pøipojit pøes rezistor Pro 2,1V LED bude R=120R, pro LED 3,2V bude R=56R / 0,25W. Výpoèet. R = (U - Uled - 0,6) / 0,02. U = napájení +SL (5V); Uled = napìtí LED; 0,02 = proud 20mA. Akustická signalizace. Místo LED zapojte na kterýkoliv pin RL/SL piezosirénku (napøíklad Kingstate KXG-0905C). +SL SL1B RL1B Nastavte tomuto výstupu pomalé/rychlé blikání a sirénka bude pøerušovanì houkat (napøíklad pøi couvání). Napájení LED napìtím akumulátoru pohonu (Obr.2). - Spojte anody všech LED ke kladnému (+) pólu akumulátoru. - Použijete-li pro napájení LED samostatný akumulátor, pøipojte jeho mínus pól na pin G konektoru K1. - Maximální poèet LED je urèen napìtím akumulátoru a to podle vzorce: Uaku - 0,6 - ( n x Uled ). Uaku= napìtí akumulátoru; 0,6V= stabilizace; n= poèet LED; Uled= napìtí LED. Hodnota výpoètu musí být 0 až 5 (jinak dojde k pøetížení). - Pø.1: 8x NiMH (8 x 1,2 = 9,6V), v sérii 3ks LED 2,1V. Výpoèet: 9,6-0,6 - (3 x 2,1) = 2,7. Mùžete použít 3ks LED. + pásku odlepit +SL / +RL RL / SL 1

3 - Pø.2: 3S Li-Pol (3 x 3,7 = 11,1V), 4ks LED 2,1V. Výpoèet: 11,1-0,6 -(4 x 2,1) = 2,1. Mùžete použít na jeden výstup 4ks LED. Obr.1 Napájení anod LED napìtím +5V z pøijímaèe Regulátor Servo øízení regulátoru do spodního K1 (mimo Loï-1) øízení serva do horního K1 spodní kabel R S K1 horní kabel S spodní piny R K1 K 1 Pohon Servo S5V S G Pøijímaè SL1 B RL1 B SL1 A RL1 A K 2 K 3 +SL SL4 SL3 SL2 SL1 +RL RL4 RL3 RL2 RL1 MDL16 No:G101 Obr.2 Napájení anod LED napìtím akumulátoru pohonu (s možností pøipojení vypínaèe) Vypínaè V1 K2 K3 Obr.3 Pøipojení vypínaèe (napájení z pøijímaèe) Vypínaè V1 +SL Akumulátor pohonu - + GND SL1B RL4B SL1 A RL4 A 2

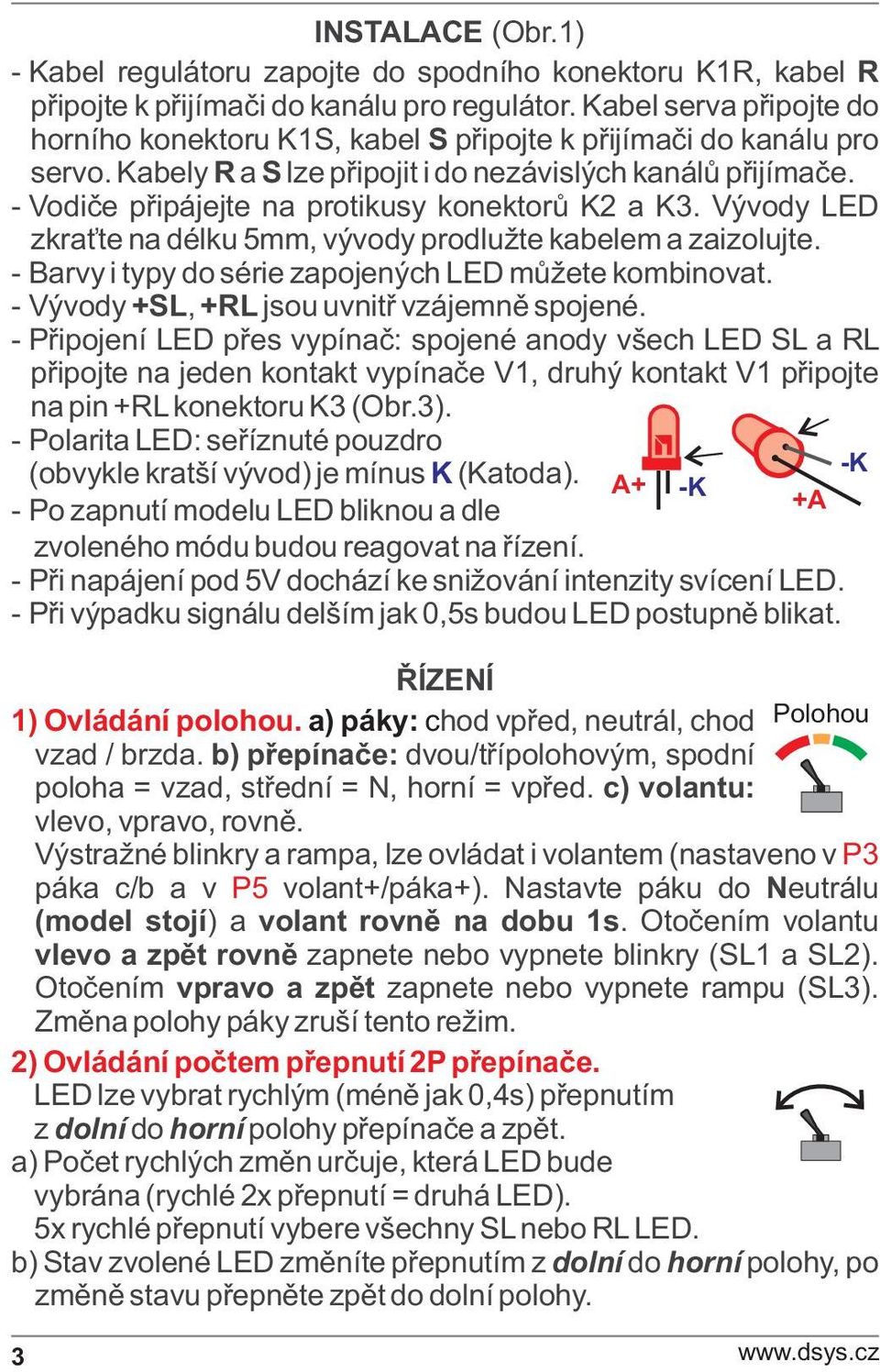

4 INSTALACE (Obr.1) - Kabel regulátoru zapojte do spodního konektoru K1R, kabel R pøipojte k pøijímaèi do kanálu pro regulátor. Kabel serva pøipojte do horního konektoru K1S, kabel S pøipojte k pøijímaèi do kanálu pro servo. Kabely R a S lze pøipojit i do nezávislých kanálù pøijímaèe. - Vodièe pøipájejte na protikusy konektorù K2 a K3. Vývody LED zkra te na délku 5mm, vývody prodlužte kabelem a zaizolujte. - Barvy i typy do série zapojených LED mùžete kombinovat. - Vývody +SL, +RL jsou uvnitø vzájemnì spojené. - Pøipojení LED pøes vypínaè: spojené anody všech LED SL a RL pøipojte na jeden kontakt vypínaèe V1, druhý kontakt V1 pøipojte na pin +RL konektoru K3 (Obr.3). - Polarita LED: seøíznuté pouzdro (obvykle kratší vývod) je mínus K (Katoda). -K A+ -K - Po zapnutí modelu LED bliknou a dle +A zvoleného módu budou reagovat na øízení. - Pøi napájení pod 5V dochází ke snižování intenzity svícení LED. - Pøi výpadku signálu delším jak 0,5s budou LED postupnì blikat. ØÍZENÍ 1) Ovládání polohou. a) páky: chod vpøed, neutrál, chod Polohou vzad / brzda. b) pøepínaèe: dvou/tøípolohovým, spodní poloha = vzad, støední = N, horní = vpøed. c) volantu: vlevo, vpravo, rovnì. Výstražné blinkry a rampa, lze ovládat i volantem (nastaveno v P3 páka c/b a v P5 volant+/páka+). Nastavte páku do Neutrálu (model stojí) a volant rovnì na dobu 1s. Otoèením volantu vlevo a zpìt rovnì zapnete nebo vypnete blinkry (SL1 a SL2). Otoèením vpravo a zpìt zapnete nebo vypnete rampu (SL3). Zmìna polohy páky zruší tento režim. 2) Ovládání poètem pøepnutí 2P pøepínaèe. LED lze vybrat rychlým (ménì jak 0,4s) pøepnutím z dolní do horní polohy pøepínaèe a zpìt. a) Poèet rychlých zmìn urèuje, která LED bude vybrána (rychlé 2x pøepnutí = druhá LED). 5x rychlé pøepnutí vybere všechny SL nebo RL LED. b) Stav zvolené LED zmìníte pøepnutím z dolní do horní polohy, po zmìnì stavu pøepnìte zpìt do dolní polohy. 3

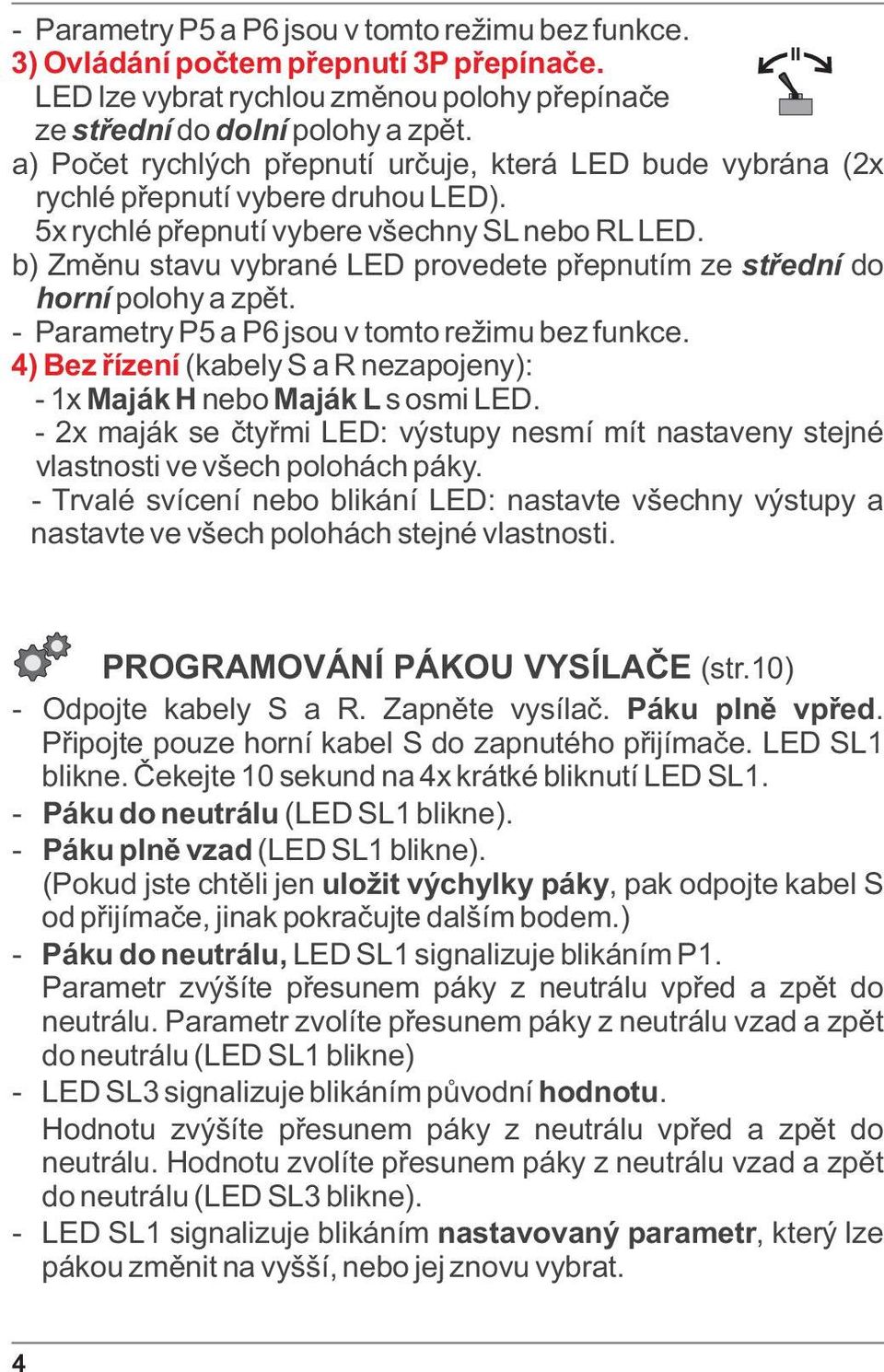

5 - Parametry P5 a P6 jsou v tomto režimu bez funkce. 3) Ovládání poètem pøepnutí 3P pøepínaèe. LED lze vybrat rychlou zmìnou polohy pøepínaèe ze støední do dolní polohy a zpìt. a) Poèet rychlých pøepnutí urèuje, která LED bude vybrána (2x rychlé pøepnutí vybere druhou LED). 5x rychlé pøepnutí vybere všechny SL nebo RL LED. b) Zmìnu stavu vybrané LED provedete pøepnutím ze støední do horní polohy a zpìt. - Parametry P5 a P6 jsou v tomto režimu bez funkce. 4) Bez øízení (kabely S a R nezapojeny): - 1x Maják H nebo Maják L s osmi LED. - 2x maják se ètyømi LED: výstupy nesmí mít nastaveny stejné vlastnosti ve všech polohách páky. - Trvalé svícení nebo blikání LED: nastavte všechny výstupy a nastavte ve všech polohách stejné vlastnosti. PROGRAMOVÁNÍ PÁKOU VYSÍLAÈE (str.10) - Odpojte kabely S a R. Zapnìte vysílaè. Páku plnì vpøed. Pøipojte pouze horní kabel S do zapnutého pøijímaèe. LED SL1 blikne. Èekejte 10 sekund na 4x krátké bliknutí LED SL1. - Páku do neutrálu (LED SL1 blikne). - Páku plnì vzad (LED SL1 blikne). (Pokud jste chtìli jen uložit výchylky páky, pak odpojte kabel S od pøijímaèe, jinak pokraèujte dalším bodem.) - Páku do neutrálu, LED SL1 signalizuje blikáním P1. Parametr zvýšíte pøesunem páky z neutrálu vpøed a zpìt do neutrálu. Parametr zvolíte pøesunem páky z neutrálu vzad a zpìt do neutrálu (LED SL1 blikne) - LED SL3 signalizuje blikáním pùvodní hodnotu. Hodnotu zvýšíte pøesunem páky z neutrálu vpøed a zpìt do neutrálu. Hodnotu zvolíte pøesunem páky z neutrálu vzad a zpìt do neutrálu (LED SL3 blikne). - LED SL1 signalizuje blikáním nastavovaný parametr, který lze pákou zmìnit na vyšší, nebo jej znovu vybrat. 4

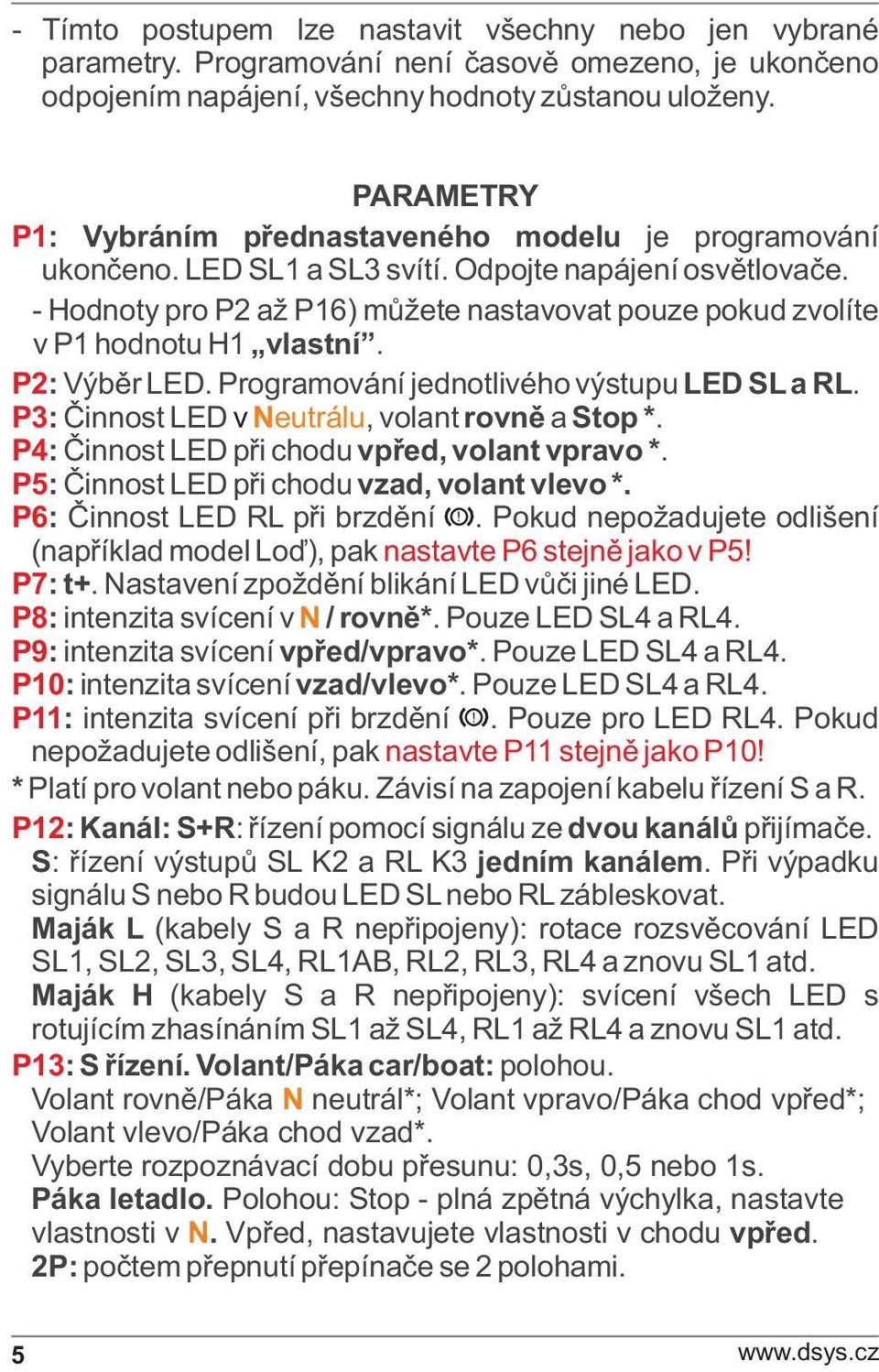

6 - Tímto postupem lze nastavit všechny nebo jen vybrané parametry. Programování není èasovì omezeno, je ukonèeno odpojením napájení, všechny hodnoty zùstanou uloženy. PARAMETRY P1: Vybráním pøednastaveného modelu je programování ukonèeno. LED SL1 a SL3 svítí. Odpojte napájení osvìtlovaèe. - Hodnoty pro P2 až P16) mùžete nastavovat pouze pokud zvolíte v P1 hodnotu H1 vlastní. P2: Výbìr LED. Programování jednotlivého výstupu LED SL a RL. P3: Èinnost LED v Neutrálu, volant rovnì a Stop *. P4: Èinnost LED pøi chodu vpøed, volant vpravo *. P5: Èinnost LED pøi chodu vzad, volant vlevo *. P6: Èinnost LED RL pøi brzdìní. Pokud nepožadujete odlišení (napøíklad model Loï), pak nastavte P6 stejnì jako v P5 P7: t+. Nastavení zpoždìní blikání LED vùèi jiné LED. P8: intenzita svícení v N / rovnì*. Pouze LED SL4 a RL4. P9: intenzita svícení vpøed/vpravo*. Pouze LED SL4 a RL4. P10: intenzita svícení vzad/vlevo*. Pouze LED SL4 a RL4. P11: intenzita svícení pøi brzdìní. Pouze pro LED RL4. Pokud nepožadujete odlišení, pak nastavte P11 stejnì jako P10 * Platí pro volant nebo páku. Závisí na zapojení kabelu øízení S a R. P12: Kanál: S+R: øízení pomocí signálu ze dvou kanálù pøijímaèe. S: øízení výstupù SL K2 a RL K3 jedním kanálem. Pøi výpadku signálu S nebo R budou LED SL nebo RL zábleskovat. Maják L (kabely S a R nepøipojeny): rotace rozsvìcování LED SL1, SL2, SL3, SL4, RL1AB, RL2, RL3, RL4 a znovu SL1 atd. Maják H (kabely S a R nepøipojeny): svícení všech LED s rotujícím zhasínáním SL1 až SL4, RL1 až RL4 a znovu SL1 atd. P13: S øízení. Volant/Páka car/boat: polohou. Volant rovnì/páka N neutrál*; Volant vpravo/páka chod vpøed*; Volant vlevo/páka chod vzad*. Vyberte rozpoznávací dobu pøesunu: 0,3s, 0,5 nebo 1s. Páka letadlo. Polohou: Stop - plná zpìtná výchylka, nastavte vlastnosti v N. Vpøed, nastavujete vlastnosti v chodu vpøed. 2P: poètem pøepnutí pøepínaèe se 2 polohami. 5

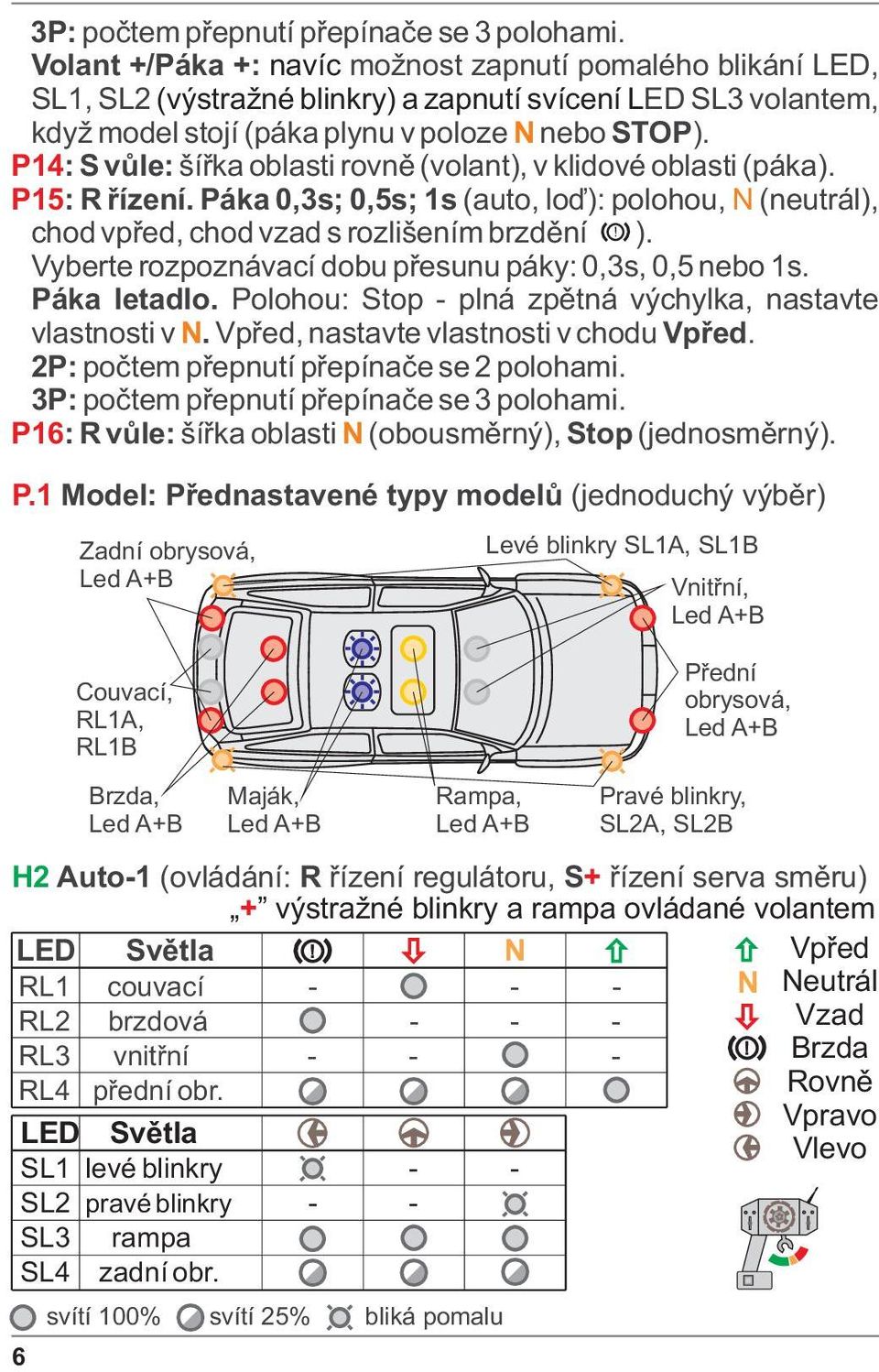

7 3P: poètem pøepnutí pøepínaèe se 3 polohami. Volant +/Páka +: navíc možnost zapnutí pomalého blikání LED, SL1, SL2 (výstražné blinkry) a zapnutí svícení LED SL3 volantem, když model stojí (páka plynu v poloze N nebo STOP). P14: S vùle: šíøka oblasti rovnì (volant), v klidové oblasti (páka). P15: R øízení. Páka 0,3s; 0,5s; 1s (auto, loï): polohou, N (neutrál), chod vpøed, chod vzad s rozlišením brzdìní ). Vyberte rozpoznávací dobu pøesunu páky: 0,3s, 0,5 nebo 1s. Páka letadlo. Polohou: Stop - plná zpìtná výchylka, nastavte vlastnosti v N. Vpøed, nastavte vlastnosti v chodu Vpøed. 2P: poètem pøepnutí pøepínaèe se 2 polohami. 3P: poètem pøepnutí pøepínaèe se 3 polohami. P16: R vùle: šíøka oblasti N (obousmìrný), Stop (jednosmìrný). P.1 Model: Pøednastavené typy modelù (jednoduchý výbìr) Zadní obrysová, Led A+B Couvací, RL1A, RL1B Levé blinkry SL1A, SL1B Vnitøní, Led A+B Pøední obrysová, Led A+B Brzda, Led A+B Maják, Led A+B Rampa, Led A+B svítí 100% svítí 25% bliká pomalu Pravé blinkry, SL2A, SL2B H2 Auto-1 (ovládání: R øízení regulátoru, S + øízení serva smìru) + výstražné blinkry a rampa ovládané volantem N Vpøed RL1 couvací N Neutrál RL2 brzdová Vzad RL3 vnitøní Brzda RL4 pøední obr. Rovnì Vpravo Vlevo SL1 levé blinkry - - SL2 pravé blinkry - - SL3 rampa SL4 zadní obr. 6

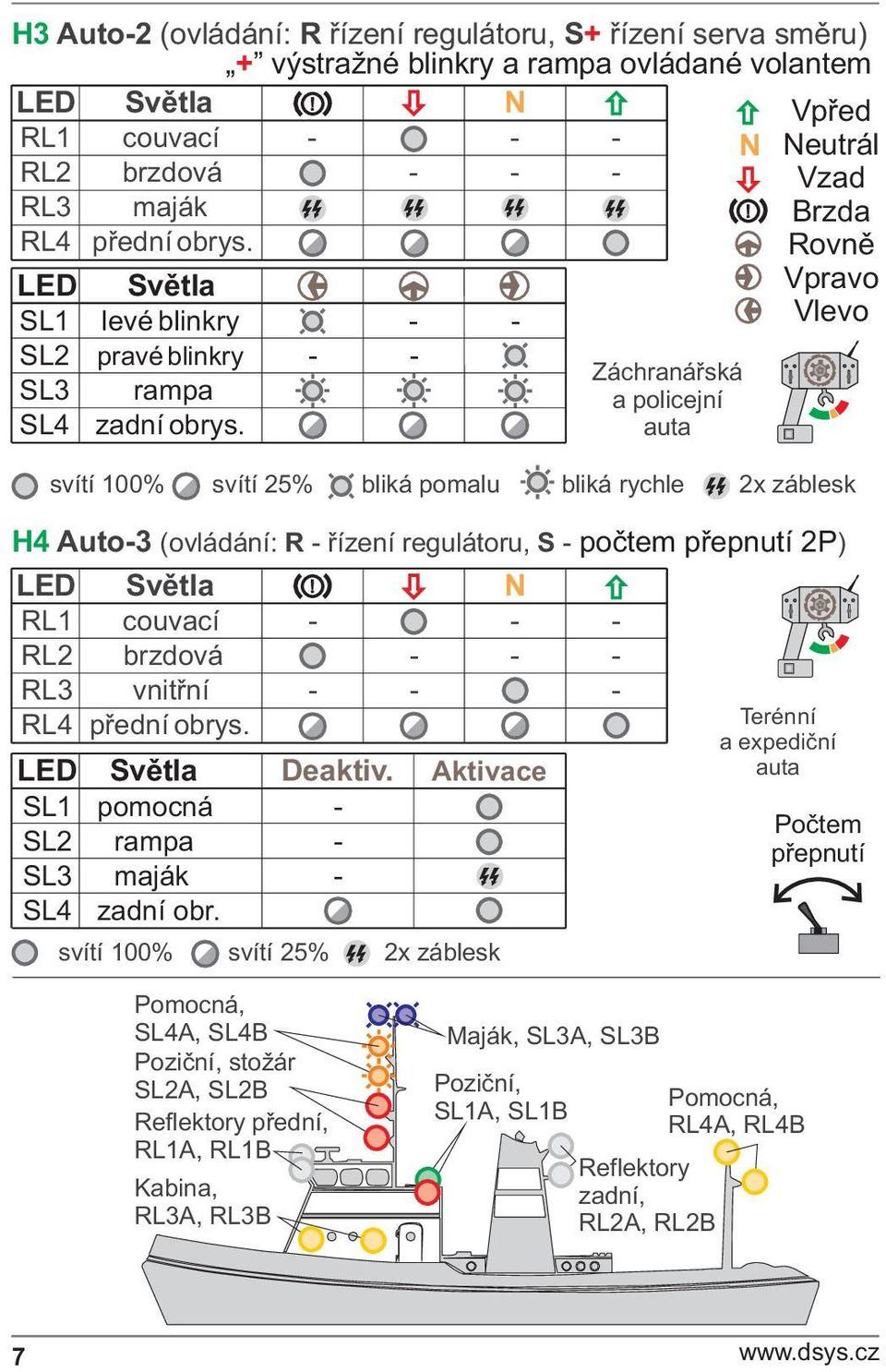

8 H3 Auto-2 (ovládání: R øízení regulátoru, S + øízení serva smìru) + výstražné blinkry a rampa ovládané volantem N Vpøed RL1 couvací N Neutrál RL2 brzdová Vzad RL3 maják Brzda RL4 pøední obrys. Rovnì Vpravo SL1 levé blinkry - - Vlevo SL2 pravé blinkry - - Záchranáøská SL3 rampa a policejní SL4 zadní obrys. auta svítí 100% svítí 25% bliká pomalu bliká rychle 2x záblesk H4 Auto-3 (ovládání: R - øízení regulátoru, S - poètem pøepnutí 2P) N RL1 couvací RL2 brzdová RL3 vnitøní RL4 pøední obrys. Deaktiv. SL1 pomocná - SL2 rampa - SL3 maják - SL4 zadní obr. Aktivace svítí 100% svítí 25% 2x záblesk Terénní a expedièní auta Poètem pøepnutí Pomocná, SL4A, SL4B Pozièní, stožár SL2A, SL2B Reflektory pøední, RL1A, RL1B Kabina, RL3A, RL3B Maják, SL3A, SL3B Pozièní, SL1A, SL1B Reflektory zadní, RL2A, RL2B Pomocná, RL4A, RL4B 7

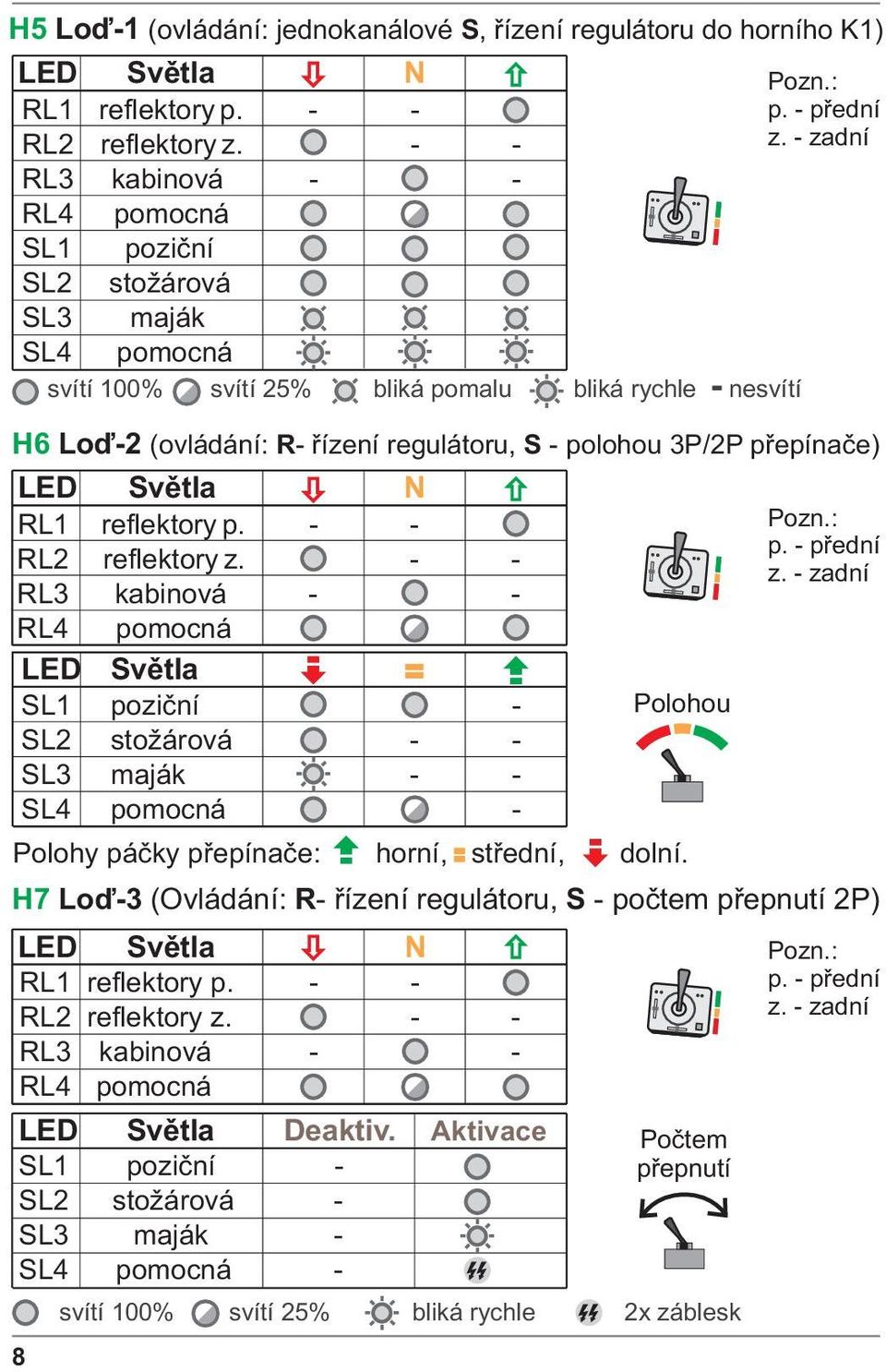

9 H5 Loï-1 (ovládání: jednokanálové S, øízení regulátoru do horního K1) N Pozn.: RL1 reflektory p. - - p. - pøední RL2 reflektory z. - - z. - zadní RL3 kabinová - - RL4 pomocná SL1 pozièní SL2 stožárová SL3 maják SL4 pomocná svítí 100% svítí 25% bliká pomalu bliká rychle - nesvítí H6 Loï-2 (ovládání: R- øízení regulátoru, S - polohou 3P/2P pøepínaèe) N RL1 reflektory p. - - RL2 reflektory z. - - RL3 kabinová - - RL4 pomocná SL1 pozièní - SL2 stožárová - - SL3 maják - - SL4 pomocná - Polohou Polohy páèky pøepínaèe: horní, støední, dolní. N RL1 reflektory p. - - RL2 reflektory z. - - RL3 kabinová - - RL4 pomocná Deaktiv. SL1 pozièní - SL2 stožárová - SL3 maják - SL4 pomocná - Aktivace Poètem pøepnutí svítí 100% svítí 25% bliká rychle 2x záblesk Pozn.: p. - pøední z. - zadní H7 Loï-3 (Ovládání: R- øízení regulátoru, S - poètem pøepnutí 2P) 8 Pozn.: p. - pøední z. - zadní

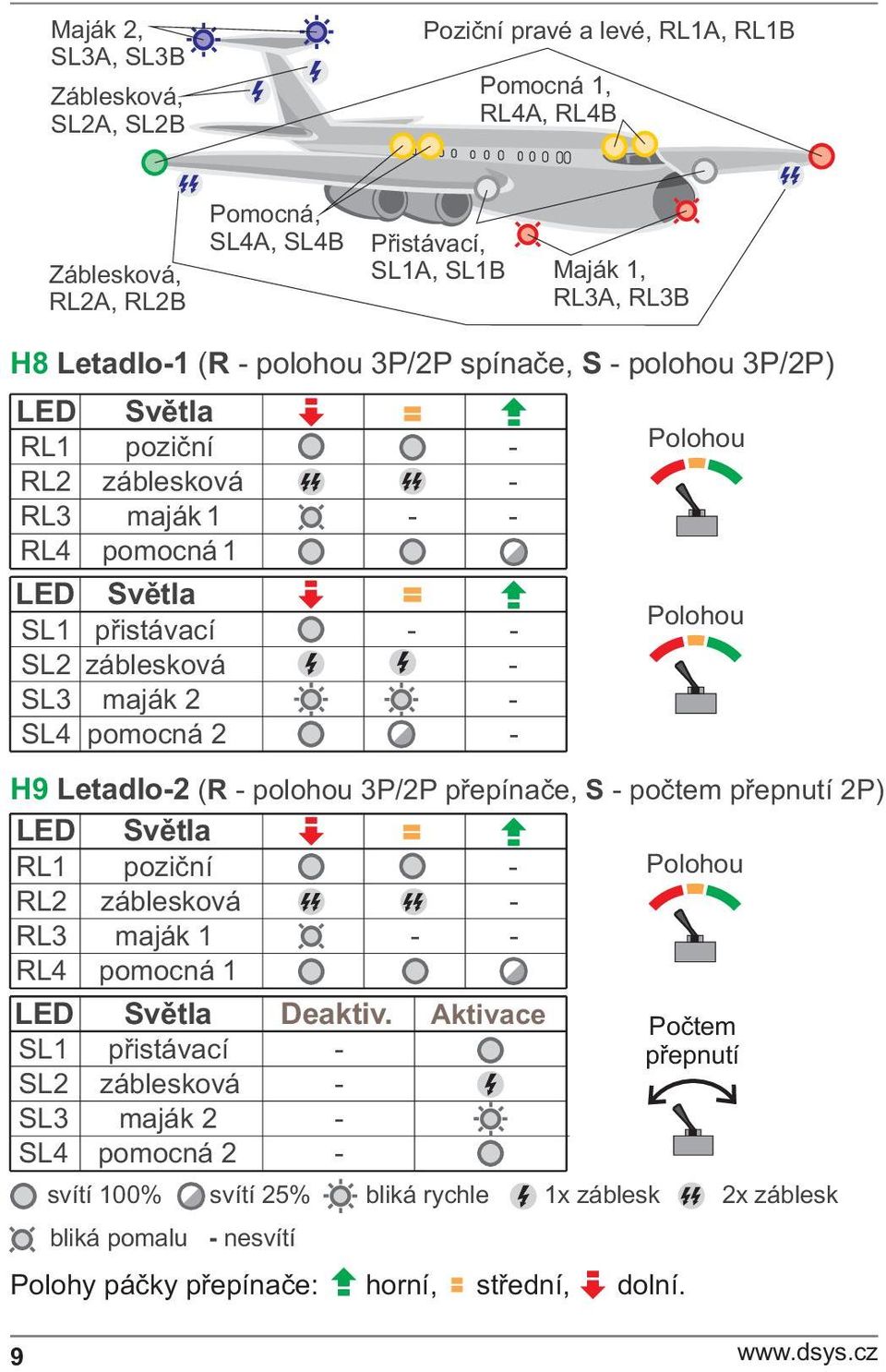

10 Maják 2, SL3A, SL3B Záblesková, SL2A, SL2B Pozièní pravé a levé, RL1A, RL1B Pomocná 1, RL4A, RL4B Záblesková, RL2A, RL2B Pomocná, SL4A, SL4B Pøistávací, SL1A, SL1B Maják 1, RL3A, RL3B H8 Letadlo-1 (R - polohou 3P/2P spínaèe, S - polohou 3P/2P) RL1 pozièní - RL2 záblesková - RL3 maják RL4 pomocná 1 SL1 pøistávací - - SL2 záblesková - SL3 maják 2 - SL4 pomocná 2 - H9 Letadlo-2 (R - polohou 3P/2P pøepínaèe, S - poètem pøepnutí 2P) RL1 pozièní - Polohou RL2 záblesková - RL3 maják RL4 pomocná 1 Deaktiv. SL1 pøistávací - SL2 záblesková - SL3 maják 2 - SL4 pomocná 2 - Aktivace svítí 100% svítí 25% bliká rychle 1x záblesk 2x záblesk bliká pomalu - nesvítí Polohy páèky pøepínaèe: horní, støední, dolní. Polohou Polohou Poètem pøepnutí 9

11 Jednoduché programování pákou vysílaèe: Zapnìte vysílaè, páku plnì Vpøed. Pøipojte pouze kabel øízení S do zapnutého pøijímaèe. LED SL1 blikne. Za 10s LED SL1 4x krátce blikne Páku do Neutrálu, LED SL1 1x blikne. Páku plnì Vzad. LED SL1 1x blikne. Páku do Neutrálu P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 LED SL1 L E D S L 1 b l i k á 1 x ( P 1 ). Zobrazovaný parametr zvýšíte pøesunem páky z Neutrálu Zvýšit Vpøed a zpìt do Neutrálu. Parametr zvolíte pøesunem páky z Neutrálu Vzad a zpìt do Neutrálu. Zvolit Blikání LED SL3 odpovídá uložené hodnotì. Hodnotu lze pákou zvýšit, nebo zvolit. Pøi vybrání posledního parametru ( P16), nebo hodnoty ( H9), bude následovat parametr P1, nebo hodnota H1. H1 H2 H3 H4 H5 H6 H7 H8 H9 LED SL3 10

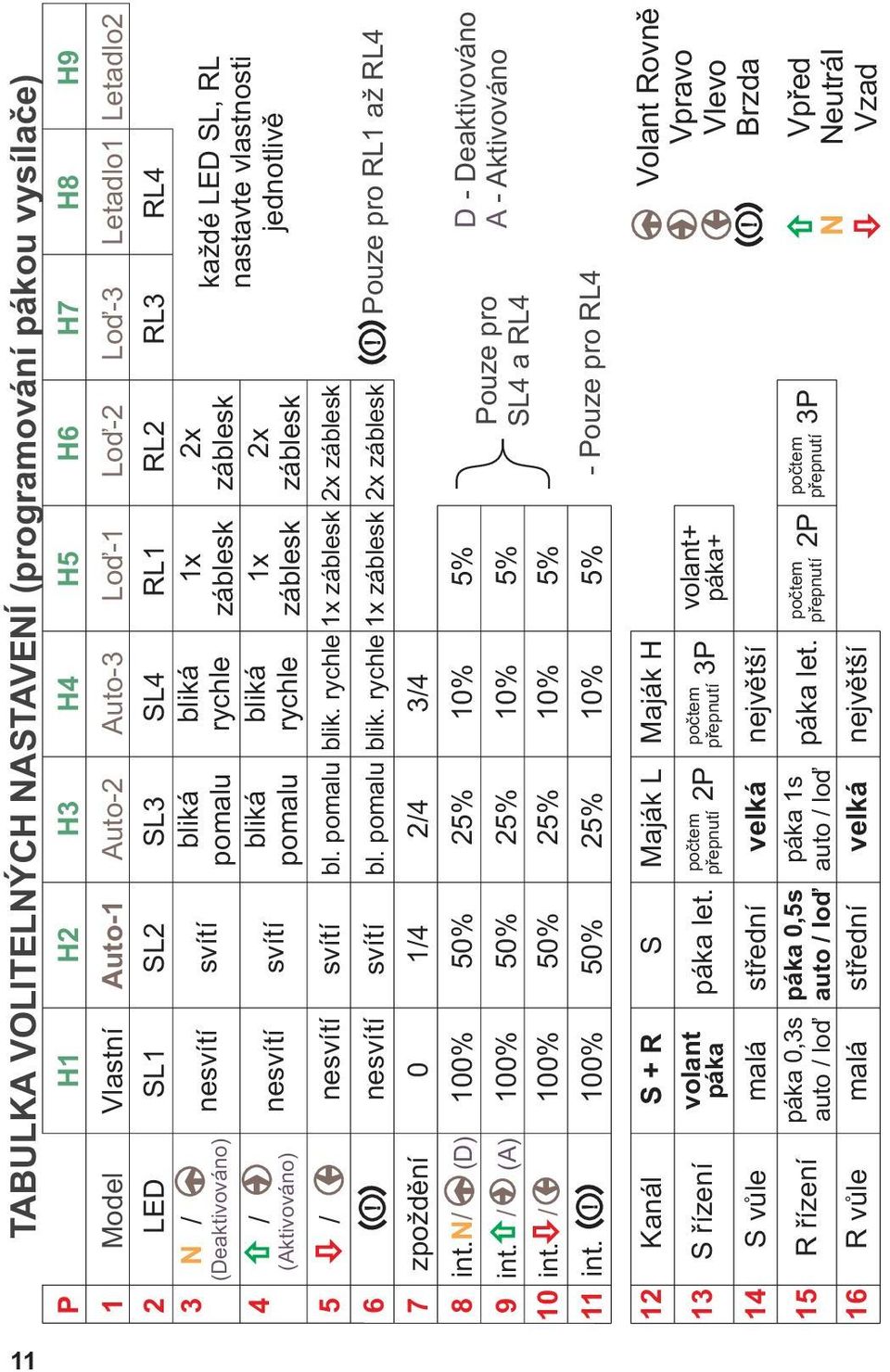

12 P TABULKA VOLITELNÝCH NASTAVENÍ (programování pákou vysílaèe) H1 H2 H3 H4 H5 H6 H7 H8 H9 Model Vlastní Auto-1 Auto-2 Auto-3 Loï-1 Loï-2 Loï-3 Letadlo1 Letadlo2 LED SL1 SL2 SL3 SL4 RL1 RL2 RL3 RL4 N / (Deaktivováno) / (Aktivováno) nesvítí nesvítí svítí svítí bliká pomalu bliká pomalu bliká rychle bliká rychle / nesvítí svítí bl. pomalu blik. rychle 1x záblesk 2x záblesk nesvítí svítí bl. pomalu blik. rychle 1x záblesk 2x záblesk zpoždìní 0 1/4 2/4 3/4 1x záblesk 1x záblesk int. N / (D) 100% 50% 25% 10% 5% int. / (A) 100% 50% 25% 10% 5% int. / 100% 50% 25% 10% 5% int. 100% 50% 25% 10% 5% 2x záblesk 2x záblesk Pouze pro SL4 a RL4 - Pouze pro RL4 každé LED SL, RL nastavte vlastnosti jednotlivì Pouze pro RL1 až RL4 D A - Deaktivováno - Aktivováno Kanál S + R S Maják L Maják H S øízení volant poètem poètem páka páka let. pøepnutí 2P pøepnutí 3P S vùle malá støední velká nejvìtší páka 0,3s auto / loï páka 0,5s auto / loï páka 1s auto / loï R øízení páka let. R vùle malá støední velká nejvìtší volant+ páka+ poètem pøepnutí 2P poètem pøepnutí 3P N Volant Rovnì Vpravo Vlevo Brzda Vpøed Neutrál Vzad 11

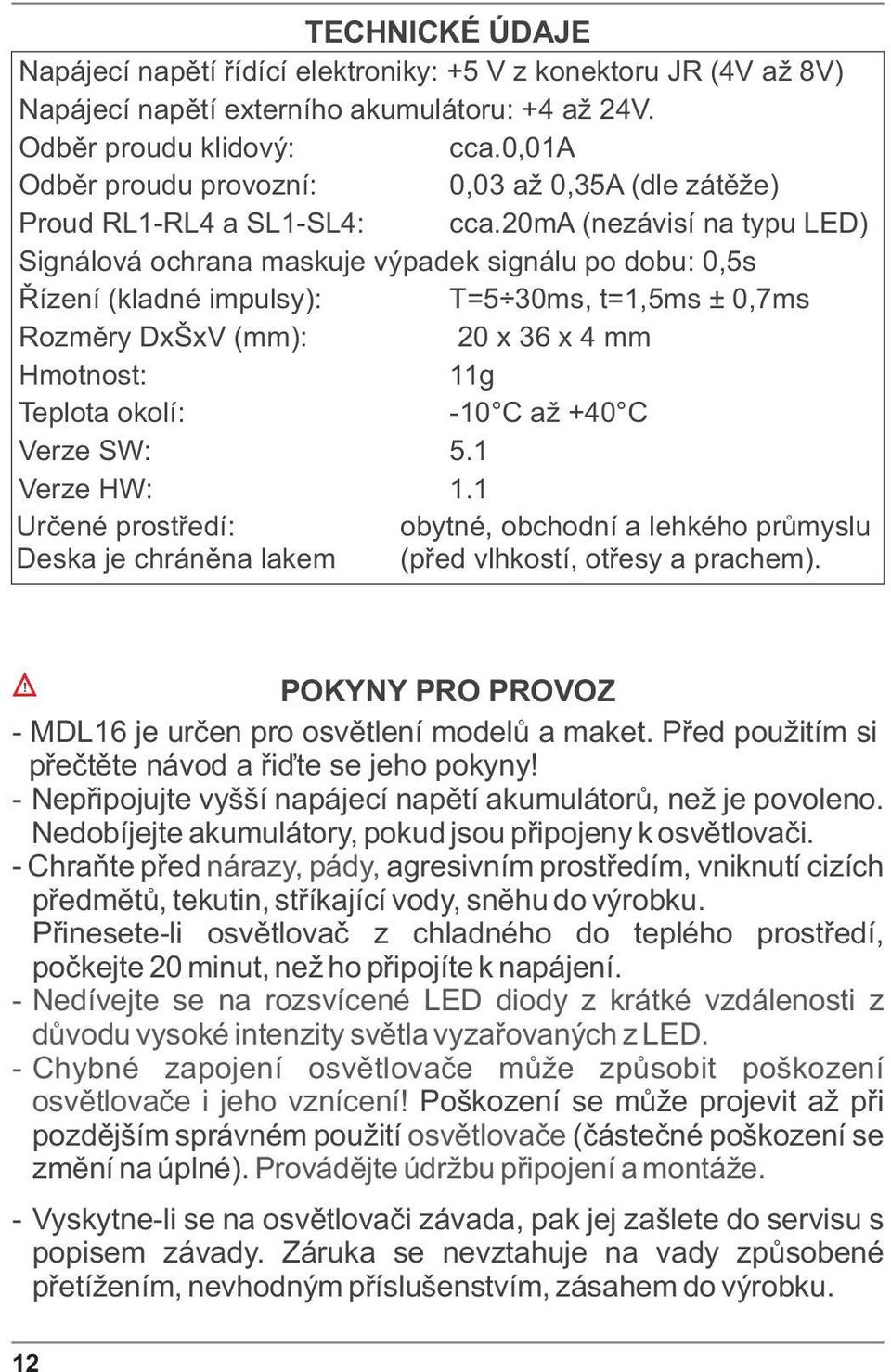

13 TECHNICKÉ ÚDAJE Napájecí napìtí øídící elektroniky: +5 V z konektoru JR (4V až 8V) Napájecí napìtí externího akumulátoru: +4 až 24V. Odbìr proudu klidový: cca.0,01a Odbìr proudu provozní: 0,03 až 0,35A (dle zátìže) Proud RL1-RL4 a SL1-SL4: cca.20ma (nezávisí na typu LED) Signálová ochrana maskuje výpadek signálu po dobu: 0,5s Øízení (kladné impulsy): T=5 30ms, t=1,5ms ± 0,7ms Rozmìry DxŠxV (mm): 20 x 36 x 4 mm Hmotnost: 11g Teplota okolí: -10 C až +40 C Verze SW: 5.1 Verze HW: 1.1 Urèené prostøedí: obytné, obchodní a lehkého prùmyslu Deska je chránìna lakem (pøed vlhkostí, otøesy a prachem). POKYNY PRO PROVOZ - MDL16 je urèen pro osvìtlení modelù a maket. Pøed použitím si pøeètìte návod a øiïte se jeho pokyny - Nepøipojujte vyšší napájecí napìtí akumulátorù, než je povoleno. Nedobíjejte akumulátory, pokud jsou pøipojeny k osvìtlovaèi. - Chraòte pøed nárazy, pády, agresivním prostøedím, vniknutí cizích pøedmìtù, tekutin, støíkající vody, snìhu do výrobku. Pøinesete-li osvìtlovaè z chladného do teplého prostøedí, poèkejte 20 minut, než ho pøipojíte k napájení. - Nedívejte se na rozsvícené LED diody z krátké vzdálenosti z dùvodu vysoké intenzity svìtla vyzaøovaných z LED. - Chybné zapojení osvìtlovaèe mùže zpùsobit poškození osvìtlovaèe i jeho vznícení Poškození se mùže projevit až pøi pozdìjším správném použití osvìtlovaèe (èásteèné poškození se zmìní na úplné). Provádìjte údržbu pøipojení a montáže. - Vyskytne-li se na osvìtlovaèi závada, pak jej zašlete do servisu s popisem závady. Záruka se nevztahuje na vady zpùsobené pøetížením, nevhodným pøíslušenstvím, zásahem do výrobku. 12

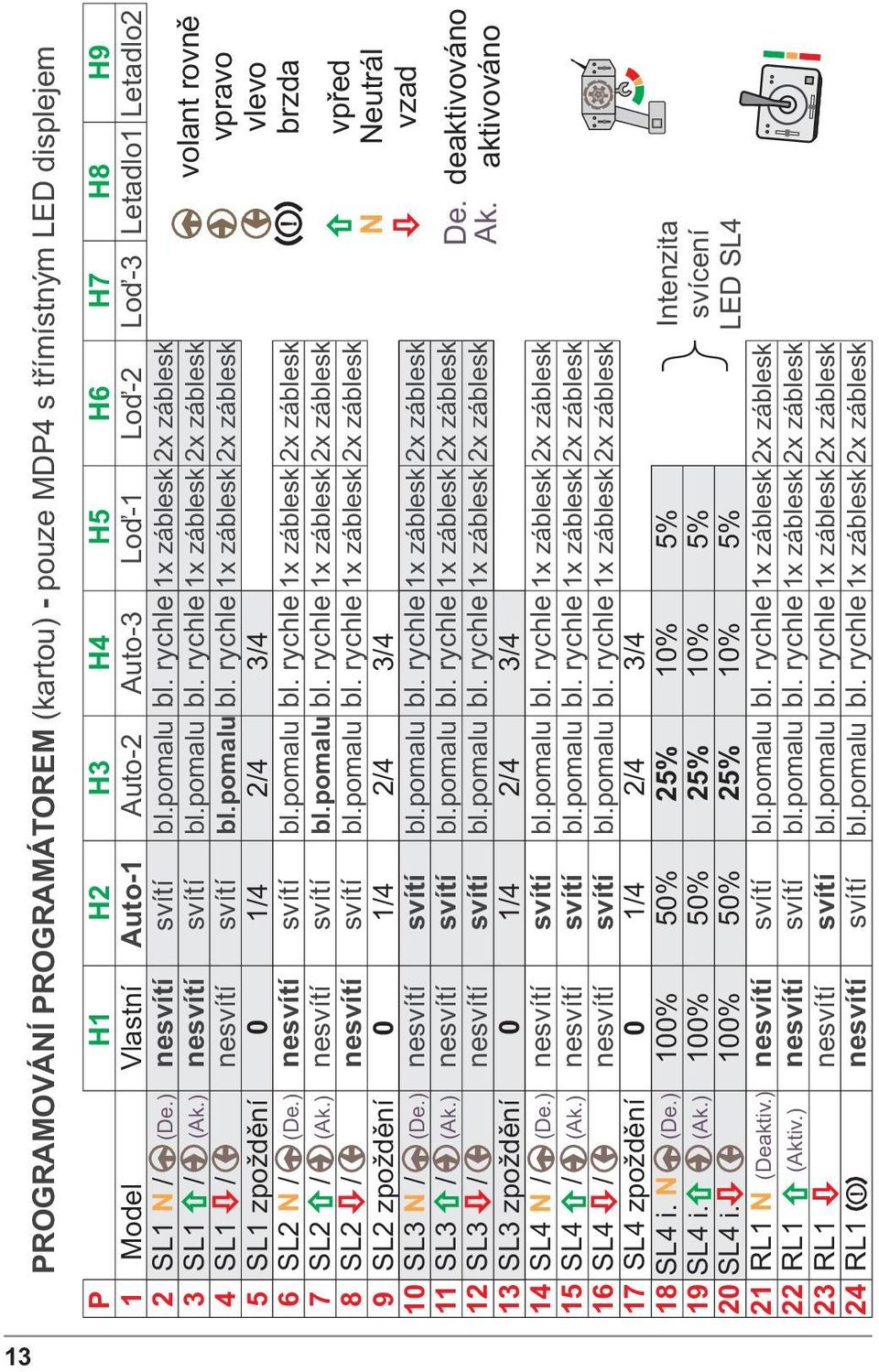

14 P PROGRAMOVÁNÍ PROGRAMÁTOREM (kartou) - pouze MDP4 s tøímístným LED displejem Model Vlastní SL1 N / (De.) SL1 / (Ak.) SL1 / SL1 zpoždìní 0 1/4 2/4 3/4 N (De.) (Ak.) SL2 / SL2 / SL2 / SL2 zpoždìní 0 1/4 2/4 3/4 N (De.) (Ak.) SL3 / SL3 / SL3 / SL3 zpoždìní 0 1/4 2/4 3/4 N (De.) (Ak.) SL4 / SL4 / SL4 / SL4 zpoždìní 0 1/4 2/4 3/4 SL4 i. N (De.) 100% 50% 25% 10% 5% SL4 i. (Ak.) 100% 50% 25% 10% 5% SL4 i. 100% 50% 25% 10% 5% N (Deaktiv.) (Aktiv.) RL1 RL1 RL1 RL1 H1 H2 H3 H4 H5 H6 H7 H8 H9 Auto-1 Auto-2 Auto-3 Loï-1 Loï-2 Loï-3 Letadlo1 Letadlo2 N De. Ak. Intenzita svícení LED SL4 volant rovnì vpravo vlevo brzda vpøed Neutrál vzad deaktivováno aktivováno 13

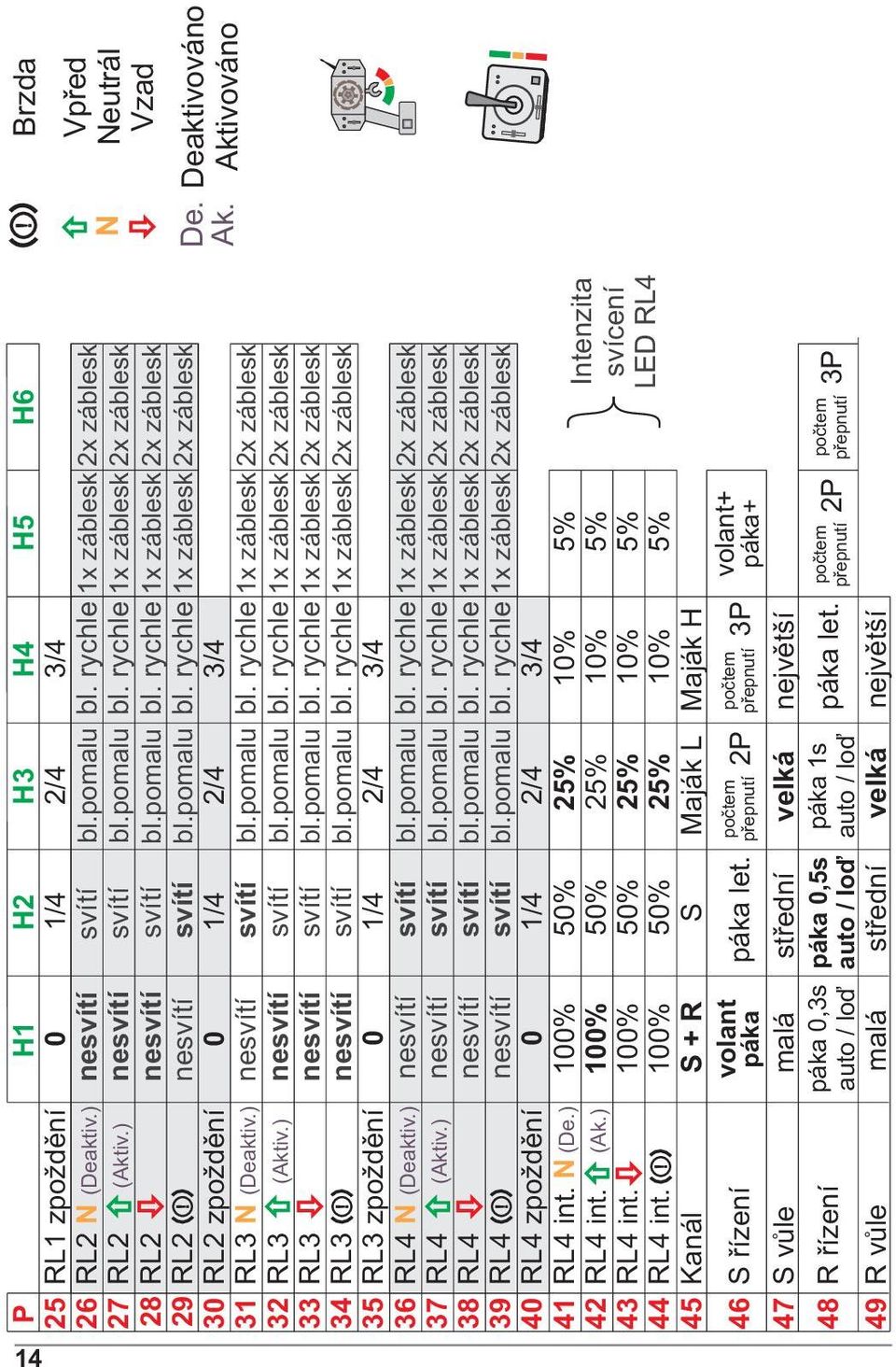

15 P H1 H2 H3 H4 H5 H6 RL1 zpoždìní 0 1/4 2/4 3/4 N (Deaktiv.) (Aktiv.) RL2 RL2 RL2 RL2 RL2 zpoždìní 0 1/4 2/4 3/4 N (Deaktiv.) (Aktiv.) RL3 RL3 RL3 RL3 RL3 zpoždìní 0 1/4 2/4 3/4 N (Deaktiv.) (Aktiv.) RL4 RL4 RL4 RL4 RL4 zpoždìní 0 1/4 2/4 3/4 RL4 int. N (De.) 100% 50% 25% 10% 5% RL4 int. (Ak.) 100% 50% 25% 10% 5% RL4 int. 100% 50% 25% 10% 5% RL4 int. 100% 50% 25% 10% 5% Kanál S + R S Maják L Maják H volant poètem poètem S øízení páka páka let. pøepnutí 2P pøepnutí 3P S vùle malá støední velká nejvìtší páka 0,3s auto / loï páka 0,5s auto / loï páka 1s auto / loï R øízení páka let. R vùle malá støední velká nejvìtší volant+ páka+ poètem pøepnutí 2P poètem pøepnutí Intenzita svícení LED RL4 3P N De. Ak. Brzda Vpøed Neutrál Vzad Deaktivováno Aktivováno 14

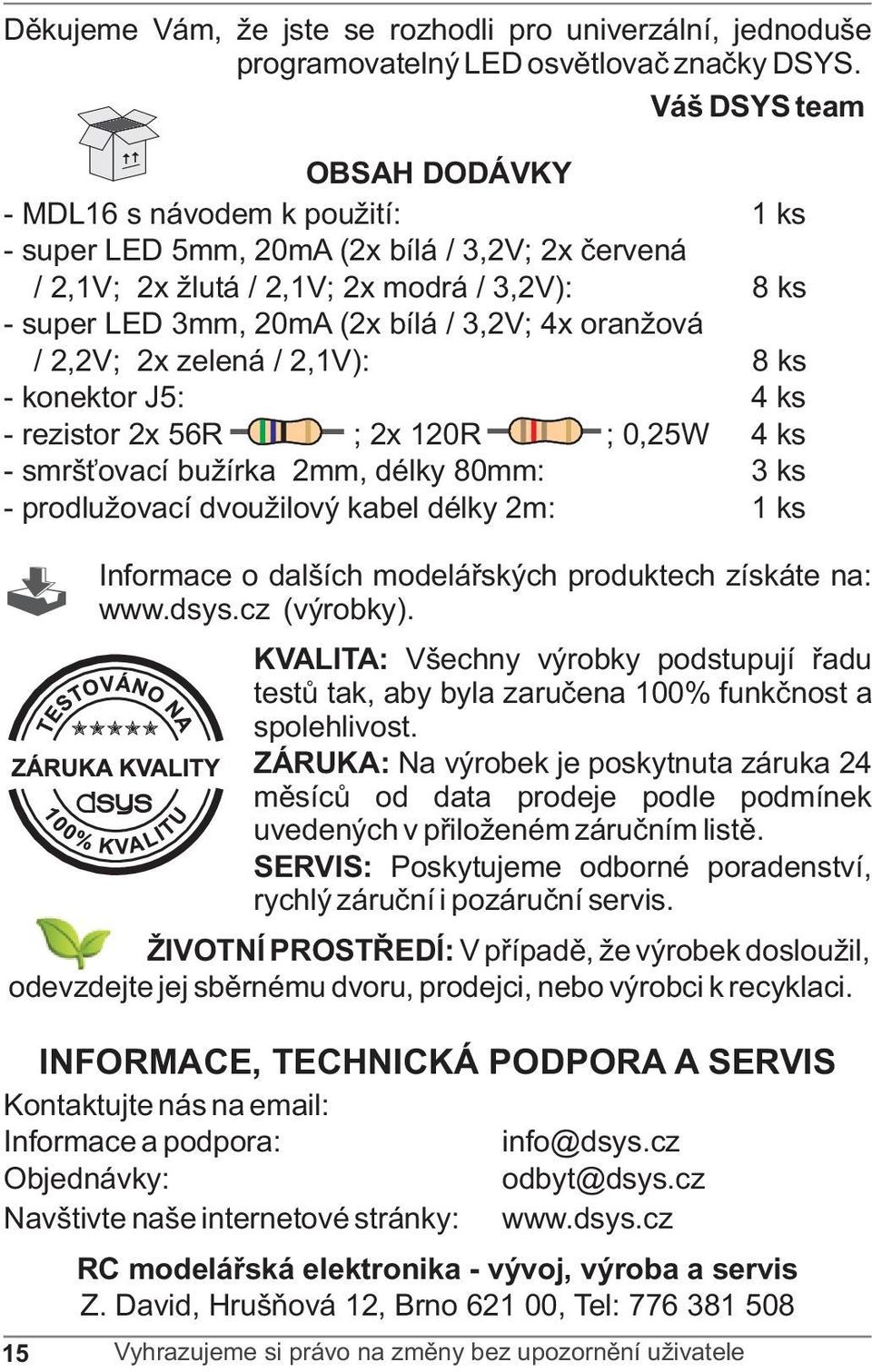

16 Dìkujeme Vám, že jste se rozhodli pro univerzální, jednoduše programovatelný LED osvìtlovaè znaèky DSYS. Váš DSYS team OBSAH DODÁVKY - MDL16 s návodem k použití: 1 ks - super LED 5mm, 20mA (2x bílá / 3,2V; 2x èervená / 2,1V; 2x žlutá / 2,1V; 2x modrá / 3,2V): 8 ks - super LED 3mm, 20mA (2x bílá / 3,2V; 4x oranžová / 2,2V; 2x zelená / 2,1V): 8 ks - konektor J5: 4 ks - rezistor 2x 56R ; 2x 120R ; 0,25W 4 ks - smrš ovací bužírka 2mm, délky 80mm: 3 ks - prodlužovací dvoužilový kabel délky 2m: 1 ks 15 Informace o dalších modeláøských produktech získáte na: (výrobky). KVALITA: Všechny výrobky podstupují øadu testù tak, aby byla zaruèena 100% funkènost a spolehlivost. ZÁRUKA: Na výrobek je poskytnuta záruka 24 mìsícù od data prodeje podle podmínek uvedených v pøiloženém záruèním listì. SERVIS: Poskytujeme odborné poradenství, rychlý záruèní i pozáruèní servis. ŽIVOTNÍ PROSTØEDÍ: V pøípadì, že výrobek dosloužil, odevzdejte jej sbìrnému dvoru, prodejci, nebo výrobci k recyklaci. INFORMACE, TECHNICKÁ PODPORA A SERVIS Kontaktujte nás na Informace a podpora: info@dsys.cz Objednávky: odbyt@dsys.cz Navštivte naše internetové stránky: RC modeláøská elektronika - vývoj, výroba a servis Z. David, Hrušòová 12, Brno , Tel: Vyhrazujeme si právo na zmìny bez upozornìní uživatele
