Zdroje řady KA3000. Digitálně programovatelný laboratorní zdroj. NÁVOD K POUŽITÍ.

Transkript

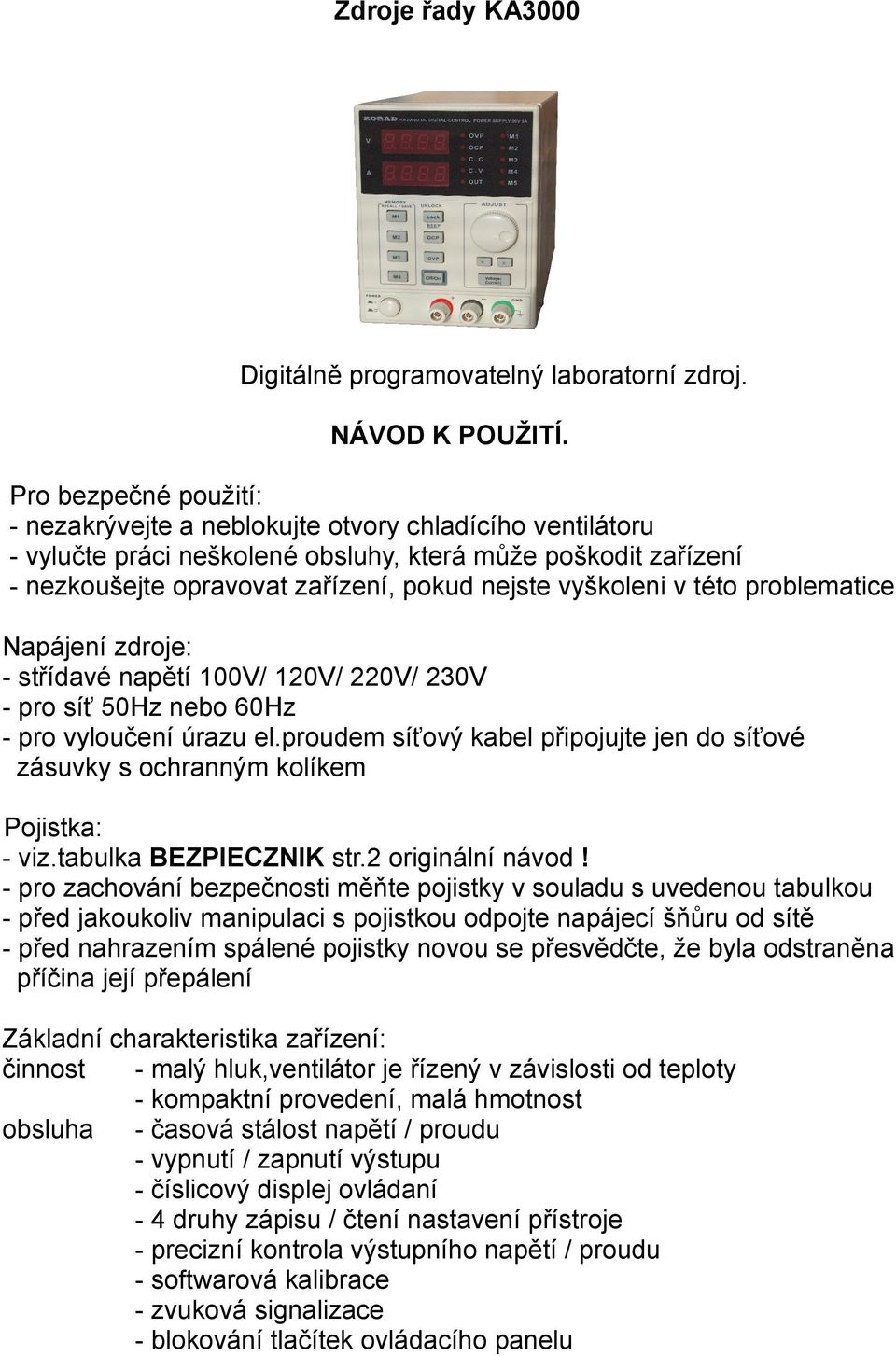

1 Zdroje řady KA3000 Digitálně programovatelný laboratorní zdroj. NÁVOD K POUŽITÍ. Pro bezpečné použití: - nezakrývejte a neblokujte otvory chladícího ventilátoru - vylučte práci neškolené obsluhy, která může poškodit zařízení - nezkoušejte opravovat zařízení, pokud nejste vyškoleni v této problematice Napájení zdroje: - střídavé napětí 100V/ 120V/ 220V/ 230V - pro síť 50Hz nebo 60Hz - pro vyloučení úrazu el.proudem síťový kabel připojujte jen do síťové zásuvky s ochranným kolíkem Pojistka: - viz.tabulka BEZPIECZNIK str.2 originální návod! - pro zachování bezpečnosti měňte pojistky v souladu s uvedenou tabulkou - před jakoukoliv manipulaci s pojistkou odpojte napájecí šňůru od sítě - před nahrazením spálené pojistky novou se přesvědčte, že byla odstraněna příčina její přepálení Základní charakteristika zařízení: činnost - malý hluk,ventilátor je řízený v závislosti od teploty - kompaktní provedení, malá hmotnost obsluha - časová stálost napětí / proudu - vypnutí / zapnutí výstupu - číslicový displej ovládaní - 4 druhy zápisu / čtení nastavení přístroje - precizní kontrola výstupního napětí / proudu - softwarová kalibrace - zvuková signalizace - blokování tlačítek ovládacího panelu

2 ochrany rozhraní - ochrana před přetížením - ochrana před přepólováním výstupných svorek - USB / RS232 pro dálkové ovládaní (jen verze KAxxxxP ) Přední PANEL-POPIS Displej napětí Proudu - voltmetr ukazuje velikost výstupního napětí a zabezpečení proti přepětí. Indikátor OVP svítí při činnosti přepěťové ochrany. - ukazuje velikost výstupního proudu a činnost ochrany Indikace režimů OVP je indikátorem pojistky přepětí. V momentu zapracování přepěťového jištění se rozsvítí LED OVP, v době, kdy je výstupní napětí vzhledem k nepředvídaným podmínkám vyšší než ustálený limit, výstup zůstane odpojený a LED bliká. Stiskem tlačítka OVP se obnoví ovládaní. OCP je indikátor přetížení. V momentu zapracování této ochrany se rozsvítí LED OCP. C.C je indikátor režimu konstantního výstupního proudu, svítí po zvolení tohoto režimu práce. C.V je indikátor režimu konstantního výstupního napětí, svítí po zvolení tohoto režimu práce.

3 OUT je indikátor, na výstupních svorkách je napětí. Indikace pamětí M1...M5 indikace zápisu a potvrzení obsahu pamětí. Číslo pamětí větší než 4 se určí knoflíkem. Vstup do obsluhy ovládacího panelu Tlačítka slouží pro zápis / čtení pamětí. Přesnější popis v dále na str.5. LOCK OCP OVP ON/OFF blokuje / odblokuje ovládaní předního panelu zapíná / vypíná OCP. Provede se krátkým stisknutím na méně než 2 sec, zapne / vypne zvukový signál zapne / vypne OVP síťový vypínač ADJUST knoflík slouží k nastavení napětí / proudu šipky pro hrubé a jemné nastavení napětí / proudu tlačítko volby napětí / proud 3 zdířky předního panelu...výstup + - a uzemnění ZADNÍ PANEL PŘÍSTROJE Zde nalezneme - mřížka ventilátoru - konektor USB interfejsu pro dálkové ovládaní... jen verze KaxxxP - konektor RS232 interfejsu pro dálkové ovládaní... jen verze KaxxxP - síťový konektor s pojistkou pro napětí 115V/230V, 50/60Hz Zde prosím pozor při výměně pojistky, dodržujte pokyny dle výšeuvedené tabulky v originálním návodu.

4 POZOR! Před připojením přístroje do sítě se přesvědčte, že máte v pouzdru konektoru vloženou odpovídající pojistku. OBSLUHA PŘÍSTROJE Zasuňte konektor síťové šňůry do odpovídajícího protikusu na zadním panelu, šňůru zapněte do elektrické sítě a stlačte tlačítko POWER, na displeji se objeví model zařízení, po chvíli se přístroj automaticky nastaví do posledního stavu před minulým vypnutím. Vypnutí přístroje opět tlačítkem POWER. ZAPNUTÍ / VYPNUTÍ PROUDOVÉHO VÝSTUPU Stlačením tlačítka zabezpečující výstup proudu ze zařízení způsobí automatické rozsvícení LED. Dalším stlačením se vypne výstupní proud ze zařízení a zároveň zhasne LED. Pozor: Jestli je zaznamenáno nějaké nastavení před vypnutím proudu, bude automaticky zrušeno: 1.) Když OVP zůstane zapnut a nebo se na výstupních svorkách objeví netypické napětí. 2.) Když nastavené napětí je vyšší než OVP 3.) Při změně hodnot nebo vyvolávání nastavených hodnot z pamětí ZAPNUTÍ / VYPNUTÍ ZVUKOVÉHO SIGNÁLU Zvukový signál je spuštěný automaticky. Aby byl vypnutý, stlačte tlačítko OCP(BEEP) na 2 sec. Jestli signál chcete opět zapnout, opět toto tlačítko stlačte na 2 sec. BLOKOVÁNÍ PŘEDNÍHO PANELU Stlačením tlačítka LOCK se zablokuje ovládaní přes prvky hlavního panelu. Pro odblokování stlačte tlačítko LOCK na 2 sec. NASTAVENÍ VÝSTUPNÍHO PROUDU 1.) Připojte zátěž k výstupním svorkám + -

5 2.) Nastavte hodnoty výstupního U/I. Stlačte tlačítko výběru U/I pro zvolení příslušné hodnoty a do nastavte je knoflíkem. Pro aktivaci režimu jemných nastavení stlačte tlačítko pro výběr jemného nebo hrubého nastavování. 3.) Zapnutí režimu výstupního proudu se rozsvítí LED CV nebo CC v závislosti na režimu práce. ZÁPIS NASTAVENÍ Nastavení hodnot tlačítky na předním panelu je možné zapsat do 5 interních pamětí. Obsah psaný do paměti: - režim hrubého / jemného nastavování knoflíkem - zvuk.signál vypnutý / zapnutý - režim výstupní napětí / proud Následující parametry jsou někdy zapsány jako vypnuty : - nadproud - blokování předního panelu : Stlačte jedno tlačítko pamětí cca 2 sec, např.m1. Stav přístroje se zapíše do paměti 1 a rozsvítí se LED M1. V momentě změny jakéhokoliv zapsaného parametru LED zhasne, což signalizuje změnu parametru. ČTENÍ Z PAMĚTÍ K funkci čtení z paměti slouží tytéž tlačítka. K vyvolání stlačíme krátce příslušné tlačítko Mx, pro paměť M5 použijeme knoflík z pozice M4. POZOR pro vyvolání hodnoty z paměti se automaticky odpojí výst.svorky a opětovné zapnutí provedeme tlačítkem OFF/ON. ZADNÍ PANEL Modely zdrojů xxxxxxp je možné připojit a ovládat z počítače přes interfejsy USB nebo RS232, viz.konektory zadního panelu. Nastavení COM počítače: Počet bitů/sec 9600 Parita None Data bit 8

6 Stop bit 1 Řízení toku dat None Kontrola funkce: Pomocí aplikace MTTTY zadejte povel *IDN? V odpovědi se musí nalézat: typ model série KA3003 Snxxxxxxxx Vx.xx PROCEDURY DÁLKOVÉHO OVLÁDÁNÍ Přechod do režimu dálkového ovládání 1.) Zapojte USB port 2.) Napájení zůstane automaticky zapnuté. Po zapnutí zvukový signál signalizuje, že dálkové ovládaní je zapnuté. 3.) Tlačítka předního panelu se zablokují, ovládaní je možné jen dálkově Opuštění režimu dálkového ovládání 1.) Ukončete program pro dálkové ovládání 2.) Odpojte USB kabel od zdroje 3.) Dálkové ovládaní se ukončí a zazní zvukový signál 4.) Po tomto je opět možné zdroj ovládat z předního panelu Postup při nejčastějších problémech Po zapnutí síťového vypínače zdroj nereaguje. - Stlačte LOCK cca 2 sec, stav by se měl změnit Stláčení ON / OFF nevede k podání napětí na výstupní svorky - Máte nastavený výstupní proud na 0, nutno navolit víc než 0 Výstupní napětí roste pomalu i když je výstup zapnutý - Máte nastavený příliš malý výstupní proud Stlačení OCP a následné stlačení pro zapnutí výstupu způsobí automatické odpojení výstupu - Současné hodnoty ochrany jsou malé. Stlačte nejdřív OFF/ON a pak zapněte OCP PARAMETRY

7 Pozor, uváděné parametry platí při teplotě 25 C +/- 5 C a po 20 min provozu. Viz.tabulka str.12 orig.návodu. Vysvětlivky: zakres - rozsah, natažení - proud, obciaženie - zatížení, wspólczynnik - činitel, dokladnošč - přesnost, tetnienie - zvlnění.
