Dveřní kukátko s LCD diplejem

Transkript

1 Dveřní kukátko s LCD diplejem Návod k použití Hlavní výhody produktu: Snadná montáž Jednoduché ovládání Lze použít místo běžného kukátka do stejného otvoru Stránka 1

2 1. Obsah balení Vnitřní část s LCD displejem Vnější část se zvonkem Kovová destička na upevnění vnitřní části 4 šrouby Anglický návod 2. Několik rad než začnete Doporučujeme použít alkalické baterie Při vkládání baterií zkontrolujte správnou polaritu Paměťovou kartu instalujte vždy před instalací baterií, pokud postup obrátíte, přístroj ji nerozpozná. Nově vloženou kartu doporučujeme v přístroji zformátovat (viz bod 5 návodu Format Micro SD Card Obzvláštní pozor věnujte drátovému vedení upevněnému na vnější části přístroje, nikdy ho neohýbejte a netahejte za něj, hrozí jeho poškození 3. Schéma přístroje Stránka 2

3 4. Instalace 4.1 Instalace detailně Krok 1 Vyjměte existující kukátko (doporučený průměr otvoru pro kukátko je mezi mm Stránka 3

4 Krok 2 do vnější části zašroubujte šrouby (v případě úzkých dveří, pod 65 mm použijte kratší šrouby, pro dveře mm použijte šrouby delší. Pro případy, kdy nestačí ani delší šrouby je třeba použít šrouby speciální délky. Šrouby nedotahujte. Krok 3 Odlepte pěnové podložky a opatrně prostrčte vnitřní část přístroje, společně s kabelem otvorem pro kukátko. Konektor musí směřovat vzhůru Krok 4 Konektor prostrčte kovovou podložkou a zasuňte do ní též šrouby (použijte většího otvoru po straně) Stránka 4

5 Krok 5 Šrouby dotáhněte Krok 6 Otevřete zadní kryt vnitřní části, vložte mikro SD kartu a poté 3 AA alkalické baterie Krok 7 Vezměte vnitřní část dle obrázku a připevněte konektor. Následně otočte vnitřní část o 180 a upevněte bateriový kryt Stránka 5

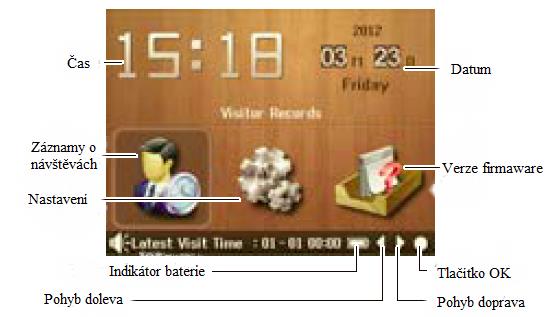

6 Krok 8 celou vnitřní část opatrně nasuňte na kovový držák a zacvakněte ji směrem dolů. Ujistěte se, že celý komplet drží na dveřích pevně a zkuste zazvonit 5. Ovládání přístroje Displej má po zapnutí následující ovládací prvky: Pro pohyb v Menu používejte tlačítka doprava, doleva. Pro potvrzení volby tlačítko OK a pro návrat o úroveň zpět tlačítko na čele přístroje Menu má následující volby: o Záznamy o návštěvách v tomto menu lze prohlížet jednotlivé záznamy o Nastavení základní menu přístroje má tyto možnosti: Date/Time nastavení data a času Language volba jazyka mezi ruštinou a angličtinou Capture Mode způsob nahrávky. Nedoporučujeme používat 10s video, velmi rychle se vybíjejí baterie a plní SD karta Stránka 6

7 Auto Detect nastavení automatické nahrávky/zvukového upozornění při splnění určitých podmínek Auto detect setup po uplynutí zvolené doby přístroj nahraje fotku/video dle nastavení u volby Capture Mode Automatic warning setup po uplynutí zvolené doby se ozve zvukový alarm Auto Detect Sensitivity citlivost sepnutí celého režimu Auto Detect. Nízkou citlivost (low) doporučujeme nastavovat při velkém pohybu osob před vnějším čidlem. Každé spuštění funkce Auto Detect má vliv na celkovou výdrž baterií. Answering Mode první volba nastaví automatické zapnutí LCD displeje, jakmile někdo zazvoní. Defaultně je nastavena druhá volba, pro zapnutí displeje je třeba stisknout Odpovídací tlačítko Ringtone Selection volba zvonku Ringtone Volume hlasitost zvonku Infrared LED aktivace/deaktivace přísvitu. Aktivní přísvit způsobuje výrazně rychlejší vybití baterií LCD Brightness jas LCD monitoru Backlight Time doba zhasnutí monitoru od okamžiku jeho rozsvícení (pokud je přístroj bez další akce) Format Micro SD Card formátování SD karty Restore factory setting změna natavení na tovární 6. Specifikace Průměr otvoru na kukátko Síla dveří Podpora paměťových karet Napájení Rozměry IR LED diody mm mm Max 32 GB 3x alkalická AA baterie Vnější část: 60x60x15 mm Vnitřní část: 136x75x18 mm ANO Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spionazni-technika.cz Stránka 7
