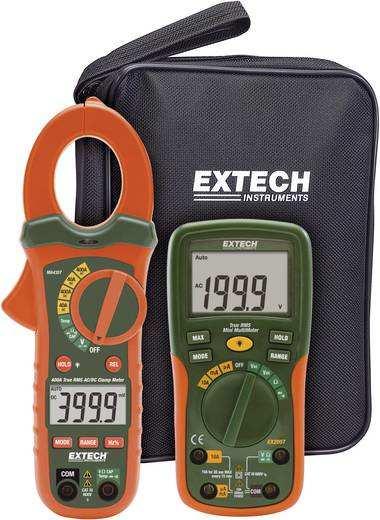

Sada multimetrů Extech ETK35. Obj. č.:

Transkript

1 Sada multimetrů Extech ETK35 Klešťový multimetr MA435T Digitální multimetr EX205T Kategorie přepětí IEC 1010 Kategorie přepětí I Zařízení přepěťové kategorie I je zařízení pro připojení k elektrickému obvodu, jehož hodnoty jsou použity k omezení přechodného přepětí na příslušný nižší stupeň. Poznámka: Příklady zahrnují jištěné elektronické obvody. Kategorie přepětí II Zařízení přepěťové kategorie II je zařízení. Které je napájeno energii získanou z pevných instalací. Poznámka: Příklady zahrnují domácí spotřebiče, kancelářská a laboratorní zařízení. Kategorie přepětí III Zařízení přepěťové kategorie III je zařízení v pevných instalacích. Poznámka: Příklady zahrnují spínače pevných instalací a zařízení pro průmyslové využití s trvalým připojením k pevné instalaci. Kategorie přepětí IV Zařízení přepěťové kategorie IV se využívá na zdrojích nízkonapěťových instalací Poznámka: Příklady zahrnují elektrické měřiče a zařízení jištěné proti nadměrnému proudu. Bezpečnostní pokyny Nepřekračujte maximální povolené vstupní hodnoty žádné z funkcí. Pokud zvolíte funkci měření odporu, neaplikujte napětí. Když se měřicí přístroj nepoužívá, přepněte přepínač funkcí do polohy vypnuto OFF. Pokud přístroj déle než 60 dní nepoužíváte, vyjměte z něj baterii. Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup sady multimetrů Extech ETK35. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobků do provozu a k jejich obsluze. Jestliže výrobky předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky Digitální klešťový multimetr Extech MA435T Digitální multimetr EX205T Baterie Měřící kabely Taška na uložení přístroje Návod k obsluze VAROVÁNÍ Před měřením nastavte přepínač funkcí do příslušné polohy. Pokud měříte napětí, nepřepínejte přístroj na režim měření proudu nebo odporu. Neměřte proud v obvodech s napětím vyšším než 600 V. Když měníte rozsah měření, vždy odpojte testovací vodiče od měřeného obvodu. UPOZORNĚNÍ Nevhodným způsobem použití měřicího přístroje můžete způsobit škody, úraz elektrickým proudem, poranění nebo i smrt. Před použitím multimetru si přečtěte návod k obsluze a ujistěte se, že mu dobře rozumíte. Před použitím přístroje zkontrolujte, zda nejsou připojovací vodiče i samotný přístroj poškozeny a v případě potřeby poškozenou část opravte, nebo vyměňte. Při napětích vyšších než 25 V/AC rms nebo 35 V/DC zachovávejte během měření velkou opatrnost. Tato napětí představují nebezpečí úrazu elektrickým proudem. Před měřením diod, odporu nebo před testem propojenosti obvodu vždy vybijte kondenzátory, aby testovaná zařízení nebyla pod proudem. Měření napětí v elektrických zásuvkách může být kvůli špatnému přístupu k zapuštěným kontaktům složité a může vést k nesprávným výsledkům. Abyste se přesvědčili, že zásuvka není pod proudem, použijte jiné měřicí prostředky. Pokud se přístroj nepoužívá v souladu s návodem, může dojít k poškození jeho zabezpečovacích prvků. Digitální multimetr EX205T patří do třídy A a v rezidenční oblasti může způsobovat rušení. Měřicí přístroje, které jsou součástí dodávky, jsou konstruovány tak, aby zajistily bezpečná měření. Jejich obsluze se však věnovat patřičná pozornost. Pro zachování bezpečnosti se musí dodržovat níže uvedená pravidla. 1. NIKDY nepřekračujte povolené maximální hodnoty napětí a proudu: Multimetr MA435T: Funkce Maximální vstup Měření proudu AC/DC A 400 A Měření napětí AC/DC V 600 V DC/AC Odpor, kapacita, frekvence, test diod, test propojenosti, teplota 250 V DC/AC

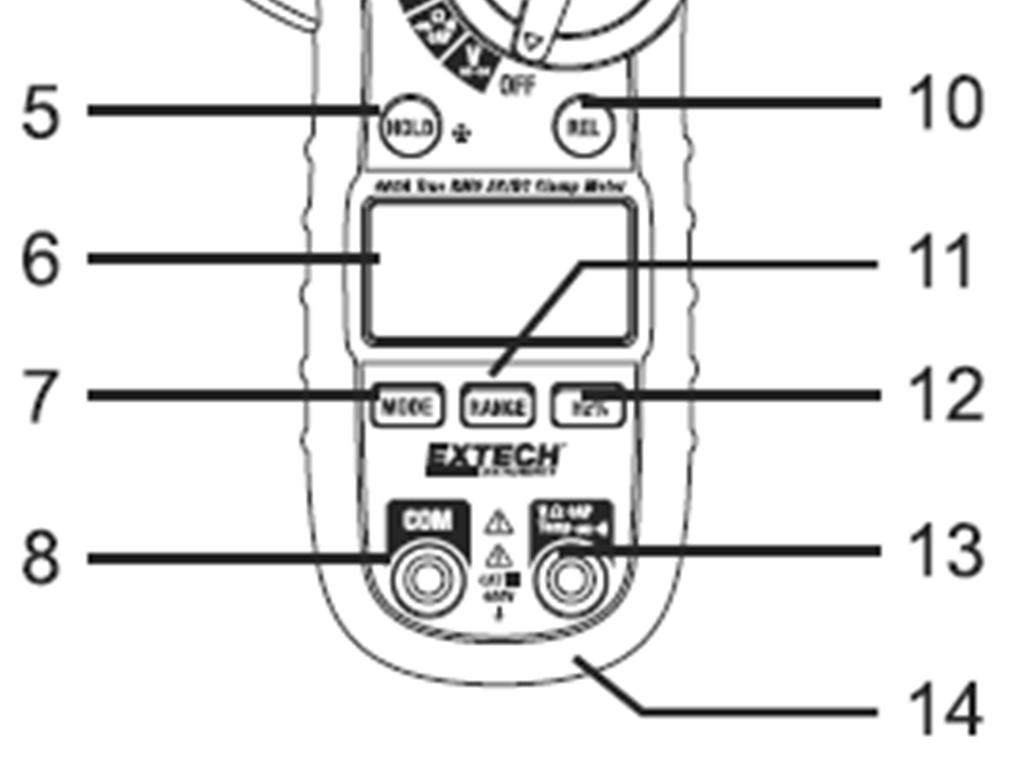

2 Multimetr EX205T: Funkce Maximální vstup V AC/DC, odpor, test diod, test propojenosti 600 V DC/AC RMS µa nebo ma AC/DC 200 ma zajištěn pojistkou A AC/DC 10 A zajištěn pojistkou 2. Při práci s vysokým napětím zachovávejte mimořádnou opatrnost. 3. NEMĚŘTE napětí, pokud hodnota napětí mezi vstupní zdířkou COM a zemí přesahuje 600 V. 4. NIKDY nepřipojujte testovací vodiče k zdroji napětí, pokud je přepínač funkcí v režimu měření proudu, odporu, nebo v režimu testovaní diod. Mohlo by dojít k poškození měřicího přístroje. 5. Při měření odporu nebo při testu diod VŽDY filtrační kondenzátory vybijte a odpojte od proudu. 6. Před výměnou baterie nebo pojistek VŽDY odpojte přístroj od testovaného obvodu. 7. NIKDY nepoužívejte multimetr, pokud je otevřen zadní kryt a schránka baterie a pojistky není řádně uzavřena. Klešťový multimetr Extech MA435T Obj. č.: Účel použití Měřicí funkce MA435T zahrnují měření stejnosměrného (DC) a střídavého proudu (AC) napětí a proudu, odporu, kapacity, frekvence, diodový test, střídy a test průchodnosti obvodů. Je vybaven také speciální funkcí měření teploty (termočlánkem) a funkcí bezdotykové detekce napětí. Zobrazení na displeji HOLD Zapnutí nebo vypnutí funkce HOLD přidržení naměřené hodnoty na displeji AUTO Je aktivní automatický výběr měřícího rozsahu DC/AC Stejnosměrný / střídavý proud Slabá baterie REL Relativní V Volty (napětí) Ω Ohm (odpor) A Ampér (proud) F Farad (kapacita) Hz Hertz (elektrické frekvence) % Střída C, F Jednotky teploty Celsius, nebo Fahrenheit (teplota) n, m, µ, M, k Označení hodnot jednotek nano, mili mikro, mega a kilo Symbol funkce akustické kontroly propojenosti obvodů Symbol testování diod Obsluha POZNÁMKA: Před použitím měřicího přístroje si přečtěte všechna upozornění a varování v návodu k obsluze a přesvědčte se, že jim rozumíte. Pokud multimetr nepoužíváte, přepněte přepínač funkcí do polohy OFF. Bezkontaktní detekce napětí NCV VAROVÁNÍ: Nebezpečí smrtelného úrazu elektrickým proudem. Před použitím vždy vyzkoušejte detektor napětí měřením v obvodu se známým napětím, aby se ověřilo jeho správné fungování. Popis a ovládací prvky MA435T 1. Senzor bezdotykové detekce napětí 2. Proudové kleště 3. LED indikátor bezdotykové detekce napětí 4. Páka otvírání kleští 5. Tlačítko pro přidržení dat na displeji a podsvícení 6. LCD displej 7. Tlačítko MODE 8. Vstupní zdířka COM 9. Otočný přepínač funkcí 10. Tlačítko REL 11. Tlačítko RANGE 12. Tlačítko HZ - % - HOLD 13. Zdířka V Ω CAP TEMP Hz 14. Kryt schránky baterií (na zadní straně) 1. Otočte přepínač funkcí do libovolné polohy. 2. Přiložte špičku sondy detektoru na vodič, který chcete testovat. 3. Pokud je na vodiči přítomno střídavé napětí, na NCV detektoru se rozsvítí červená LED kontrolka. POZNÁMKA: Vodiče v elektrických kabelech jsou často kroucené. Abyste dosáhli co nejlepší výsledek, pohybujte sondou podél kabelu, aby se zajistilo, že špička bude v těsné blízkosti vodiče. POZNÁMKA: Detektor se vyznačuje vysokou citlivostí. Senzor se proto může nahodile spouštět i statickou energií nebi jinými zdroji. Jedná se o normální jev.

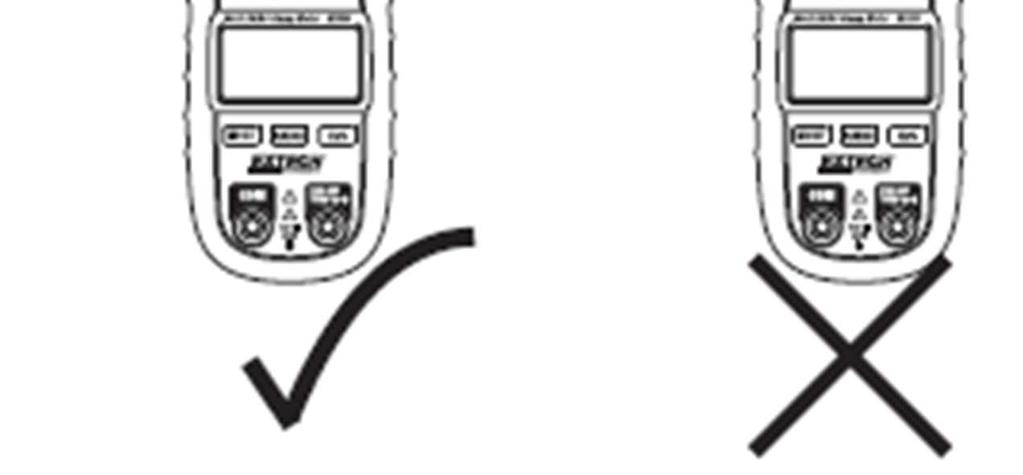

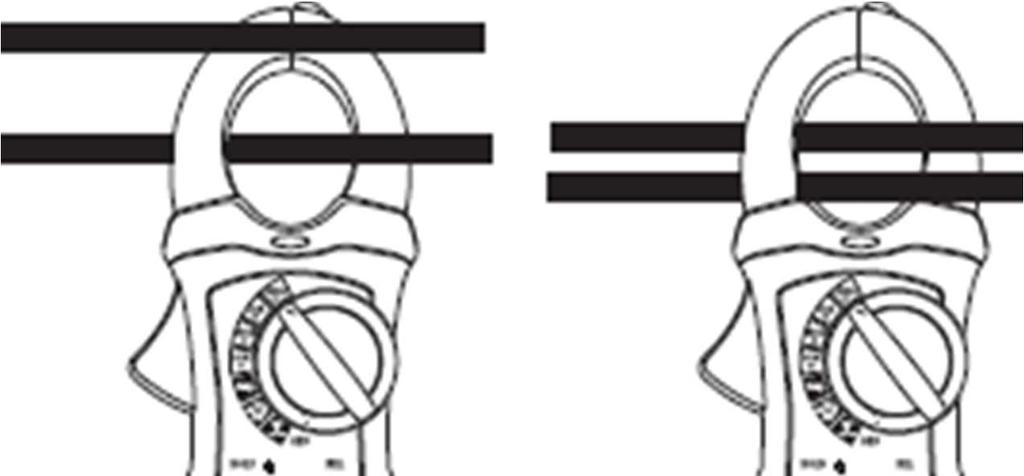

3 Měření střídavého a stejnosměrného proudu VAROVÁNÍ: Před zahájením měření proudu odpojte od multimetru připojené testovací vodiče. 1. Přepínač funkcí přepněte do polohy 400A AC nebo 400 A DC. 2. Stiskněte otvírač čelistí a vložte dovnitř čelistí jen jeden testovaný vodič. 3. Na LCD displeji multimetru se zobrazí naměřená hodnota. 4. Pokud je hodnota menší než 40 A, otočte přepínač funkcí do polohy 40A, abyste získali lepší rozlišení. Měření AC/DC napětí, frekvence, střídy UPOZORNĚNÍ: V žádném případě neměřte napětí, pokud se motor v obvodu právě zapíná nebo vypíná. Mohl by se objevit velký rázový impuls napětí, který by mohl multimetr poškodit. 1. Přepínač funkcí přepněte do polohy V. 2. Stiskněte tlačítko MODE a vyberte napětí AC, nebo DC. 3. Banánkový konektor černého testovacího vodiče vložte do záporné zdířky COM a banánkový konektor červeného testovacího vodiče vložte do kladné zdířky V. 4. Špičkou černé testovací sondy se dotkněte záporné strany testovaného obvodu. Špičkou červené testovací sondy se dotkněte kladné strany testovaného obvodu. 5. Na displeji multimetru se objeví naměřená hodnota. 6. Stiskněte tlačítko HZ %, aby se zobrazila frekvence. 7. Stiskněte ještě jednou tlačítko HZ %, aby se zobrazila střída. Měření odporu, test diody a propojenosti obvodu Správně POZNÁMKA: Před zahájením měření odporu vypněte proud v testované jednotce. 1. Přepínač funkcí přepněte do polohy Ω. 2. Banánkový konektor černého testovacího vodiče vložte do záporné zdířky COM a banánkový konektor červeného testovacího vodiče vložte do kladné zdířky Ω. 3. Špičkou černé testovací sondy se dotkněte záporné strany testovaného obvodu. Špičkou červené testovací sondy se dotkněte kladné strany testovaného obvodu. 4. Na displeji multimetru se objeví naměřená hodnota. 5. Stiskněte tlačítko MODE a vyberte režim testování diody (DIODE). Na displeji se objeví symbol diody. 6. Stiskněte ještě jednou tlačítko MODE, abyste zvolili režim propojenosti obvodu. Na displeji se objeví symbol propojenosti. Pokud je odpor menší než 150 Ω, ozve se akustický signál. Nesprávně Měření teploty termočlánkem typu K Přepínač funkcí přepněte do polohy pro měření teploty C, nebo F. 1. Teplotní sondu zastrčte do vstupních zdířek. 2. Stiskněte tlačítko MODE a vyberte C, nebo F. 3. Špičkou sondy (sond) se dotkněte testovaného zařízení. 4. Na displeji multimetru se objeví naměřená hodnota. POZNÁMKA.: V případě otevřeného vstupu nebo teplotního přesahu rozsahu měření se na displeji objeví OL. Funkce HOLD Pro přidržení naměřených dat na displeji stiskněte tlačítko HOLD. Pokud je funkce přidržení dat aktivní, objeví se na displeji symbol HOLD. Pro návrat k normálnímu provozu stiskněte znova tlačítko HOLD. Funkce REL Pokud se stiskne tlačítko REL, na displeji se objeví symbol REL, hodnota na displeji se vynuluje a vytvoří se referenční bod. Všechny následující měření se budou zobrazovat jako rozdíl mezi skutečnou hodnotou a uloženým referenčním bodem. V režimu referenčního měření se automatický výběr měřícího rozsahu vypne a měření se omezuje na rozsah, který je aktivní při stisku tlačítka REL. Pro vypnutí této funkce stiskněte znova tlačítko REL. POZNÁMKA: Funkce REL není dostupná při měření frekvence nebo střídy. Rozsah (Range) Když se multimetr poprvé zapne, aktivuje se funkce automatického určení rozsahu a automaticky se vybere nejvhodnější rozsah prováděného měření a obecně nejlepší režim pro většinu měření. Při měření, které vyžaduje manuální nastavení rozsahu, postupujte následujícím způsobem: 1. Stiskněte tlačítko RANGE a symbol AUTO se z displeje ztratí. 2. Opakovaným stiskem tlačítka RANGE procházejte dostupné rozsahy, dokud se neobjeví rozsah, který potřebujete. 3. Pro ukončení režimu manuálního výběru rozsahu a návrat k automatickému výběru stiskněte a dvě sekundy podržte tlačítko RANGE. Hz% Pokud v režimu měření napětí stisknete tlačítko Hz%, zobrazí se frekvence, nebo střída. Podsvícení displeje Pro zapnutí podsvícení displeje stiskněte a dvě sekundy podržte tlačítko HOLD /. Chcete-li podsvícení vypnout, stiskněte tlačítko ještě jednou. POZOR: Stisknutím tlačítka podsvícení se aktivuje funkce HOLD. Stiskněte a uvolněte tlačítko HOLD, aby se funkce vypnula. Z důvodu šetření baterie se měřicí přístroj automaticky vypíná po cca 30 minutách. Chcete-li multimetr znova zapnout, změňte polohu přepínače funkcí. Ukazatel stavu baterie Pokud se na displeji zobrazí symbol, baterie se musí vyměnit. Viz níže Výměna baterie.

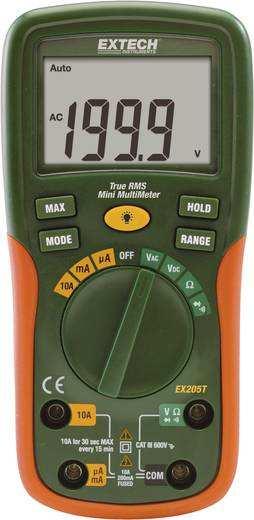

4 Výměna baterie Zobrazení na displeji 1. Odstraňte křížový šroubek, který drží kryt schránky baterie na zadní straně přístroje. 2. Otevřete schránku baterie. 3. Vyměňte 9 V baterii. 4. Kryt schránky znova zavřete. Digitální multimetr Extech EX205T Obj. č.: Symbol funkce akustické kontroly propojenosti obvodů Symbol testování diod µ Mikro (10-6 ), ampér m Mili (10-3 ), ampér, volt A Ampér k Kilo (10 3 ), (ohm) M Mega (10 6 ), (ohm) Ω Ohm (odpor) V Volt DC/AC Stejnosměrný / střídavý proud MAX Maximum HOLD Zapnutí nebo vypnutí funkce HOLD přidržení naměřené hodnoty na displeji AUTO Je aktivní automatický výběr měřícího rozsahu Obsluha VAROVÁNÍ: Nebezpečí smrtelného úrazu elektrickým proudem. Obvody vysokého napětí, jak AC, tak DC, jsou mimořádně nebezpečné a při jejich měření se musí zachovávat velká opatrnost. 1. Pokud multimetr nepoužíváte, vždy přepněte přepínač funkcí do polohy OFF. 2. Pokud se na displeji zobrazí OL, naměřená hodnota překročila zvolený rozsah měření. Přepněte multimetr na vyšší rozsah. Popis a ovládací prvky 1. LCD displej 2. Tlačítko MAX 3. Tlačítko MODE 4. Otočný přepínač funkcí 5. Vstupní zdířka ma, µa a 10A 6. Tlačítko podsvícení 7. Tlačítko HOLD 8. Tlačítko RANGE 9. Kladná vstupní zdířka 10. Vstupní zdířka COM Poznámka: Na zadní straně přístroje je vysouvací opěrka, držák testovacích vodičů a schránka baterie. Měření střídavého a stejnosměrného napětí UPOZORNĚNÍ: V žádném případě neměřte napětí, pokud se motor v obvodu právě zapíná nebo vypíná. Mohl by se objevit velký rázový impuls napětí, který by mohl multimetr poškodit. Otočte přepínač funkcí do polohy VAC nebo VDC. 1. Banánkový konektor černého testovacího vodiče vložte do záporné zdířky COM a banánkový konektor červeného testovacího vodiče vložte do kladné zdířky V. 2. Špičkou černé testovací sondy se dotkněte záporné strany testovaného obvodu. Špičkou červené testovací sondy se dotkněte kladné strany testovaného obvodu. 3. Na displeji multimetru se zobrazí naměřená hodnota. Měření střídavého a stejnosměrného proudu 1. Banánkový konektor černého testovacího vodiče vložte do záporné zdířky COM. 2. Stiskněte tlačítko MODE, aby se na displeji zobrazilo DC, nebo AC. 3. Pro měření proudu do 2000 µa nastavte přepínač funkcí do polohy µa a do zdířky µa/ma připojte banánkový konektor červeného testovacího vodiče. 4. Pro měření proudu do 200 ma DC nastavte přepínač funkcí do polohy ma a do zdířky µa/ma připojte banánkový konektor červeného testovacího vodiče. 5. Pro měření proudu do 10 A DC nastavte přepínač funkcí do polohy 10A a banánkový konektor červeného testovacího vodiče připojte do zdířky 10A připojte. 6. Testovací vodiče připojte sériově k testovanému obvodu. 7. Zapněte proud v obvodu. 8. Na displeji multimetru se zobrazí naměřená hodnota.

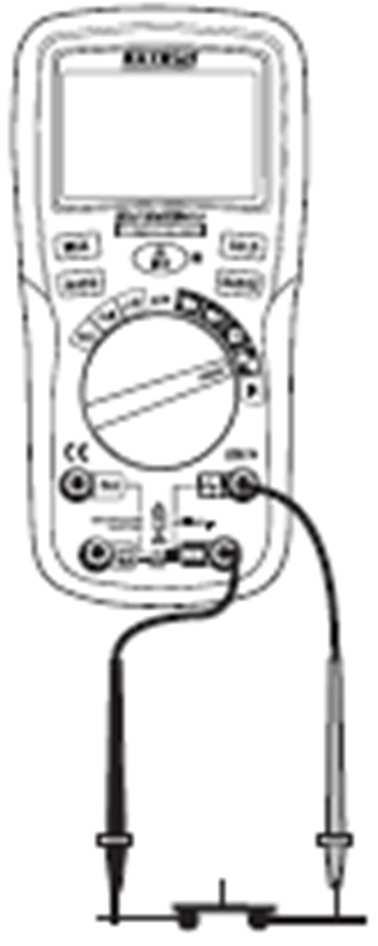

5 Měření odporu VAROVÁNÍ: Aby se zabránilo úrazu elektrickým proudem, před zahájením měření odporu vypněte proud v testované jednotce a vybijte všechny kondenzátory. Vyjměte baterie a odpojte vodiče. 1. Přepínač funkcí přepněte do polohy Ω. 2. Banánkový konektor černého testovacího vodiče připojte do záporné zdířky COM. 3. Banánkový konektor červeného testovacího vodiče připojte do kladné zdířky Ω. 4. Špičkami testovacích sond se dotkněte testovaného objektu. 5. Na displeji multimetru se zobrazí naměřená hodnota. Měření propojenosti obvodu 1. Přepínač funkcí přepněte do polohy. 2. Banánkový konektor černého testovacího vodiče připojte do záporné zdířky COM. Banánkový konektor červeného testovacího vodiče připojte do kladné zdířky. 3. Stiskněte tlačítko MODE, aby se na displeji zobrazil symbol testu diod. 4. Špičkami testovacích sond se dotkněte obvodu nebo vodiče, který chcete měřit. 5. Pokud je odpor menší než práh propojenosti, ozve se akustický signál. Test diod 1. Přepínač funkcí přepněte do polohy. 2. Banánkový konektor černého testovacího vodiče připojte do záporné zdířky COM. Banánkový konektor červeného testovacího vodiče připojte do kladné zdířky. 3. Stiskněte tlačítko MODE, aby se na displeji objevil symbol testování diody a V. 4. Dotkněte se testovacími sondami testované diody. 5. V propustném směru se obvykle ukáže 0,400 až 0,700 V. V závěrném směru se zobrazí OL. Pokud je dioda zkratovaná, ukáže se napětí blízké 0V. V případě otevřené diody se ukáže na obou polaritách OL. Funkce HOLD Pro přidržení naměřených dat na displeji stiskněte tlačítko HOLD. Pokud je funkce přidržení dat aktivní, zobrazí se na displeji symbol HOLD. Pro návrat k normálnímu zobrazení stiskněte znova tlačítko HOLD. Pokud se během 15 minut nestiskne žádné tlačítko, multimetr se automaticky vypne. Pokud chcete multimetr znova zapnout, stiskněte libovolné tlačítko, aby se probudil, nebo přepněte přepínač funkcí do polohy OFF, když ho nebudete déle používat. Výměna baterie a pojistky 1. Vypněte multimetr a odpojte od něj testovací vodiče. 2. Odstraňte křížový šroubek, který drží kryt schránky baterie v dolní části na zadní straně přístroje. 3. Zatlačte na kryt, aby se uvolnila západka a odstraňte jej. 4. Vyměňte starou 9 V baterii nebo pojistku a vložte novou baterii nebo pojistku správné jmenovité hodnoty. 5. Kryt schránky znova zavřete. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do měřicích přístrojů. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Výběr automatického a manuálního rozsahu Pokud se multimetr poprvé zapne, aktivuje se funkce automatického určení rozsahu a automaticky se vybere nejvhodnější rozsah prováděného měření a obecně nejlepší režim pro většinu měření. Při měření, které vyžaduje manuální nastavení rozsahu, postupujte následujícím způsobem: 1. Stiskněte tlačítko RANGE a symbol AUTO se z displeje ztratí. 2. Opakovaným stiskem tlačítka RANGE procházejte dostupné rozsahy, dokud se neobjeví rozsah, který potřebujete. 3. Pro ukončení režimu manuálního výběru rozsahu a návrat k automatickému výběru stiskněte a 2 sekundy podržte tlačítko RANGE. Režim MAX (zobrazení max. naměřených hodnot) 1. Stiskněte tlačítko MAX, aby se režim aktivoval. Na displeji se objeví symbol MAX. Multimetr zobrazí a přidrží na displeji maximální hodnotu až doby, než detekuje novou vyšší maximální hodnotu. 2. Stiskněte znovu tlačítko MAX a režim se ukončí. Poznámka: Funkce MAX se nepoužívá v režimu měření odporu, při testu diod a měření propojenosti obvodu. Podsvícení displeje Pro zapnutí podsvícení displeje stiskněte a dvě sekundy podržte tlačítko. Podsvícení se automaticky vypne po uplynutí 10 sekund. Pokud ho chcete vypnout manuálně, znovu stiskněte a 2 sekundy podržte tlačítko. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro přístrojů. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí!

6 Technické údaje MA435T - obj. č.: Rozsah rozevření čelistí kleští cca 30 mm Displej 4000 bodů, podsvícený LCD Zkouška kontinuity Práh <150 Ω, testovací proud < 0,5 ma Zkouška diody Obvyklý testovací proud 0,3 ma; obvyklé napětí otevřeného obvodu < 1,5 V DC Indikace slabé baterie Zobrazuje se symbol baterie Indikace přesahu Zobrazení OL Rychlost měření 2 měření za sekundu Senzor termočlánku Vyžaduje se termočlánek typu K Vstupní impedance 10 MΩ (V DC a V AC) Šířka pásma AC 50 až 400 Hz (V AC) Odezva AC True RMS Provozní teplota 5 až 40 ºC (41 ºF až 104 ºF) Skladovací teplota -20 až 60 ºC (-4 ºF až 140 ºF) Provozní vlhkost Max. 80% až do 31 ºC (87 ºF) lineárně klesající na 50% při 40 ºC (104 ºF) Skladovací vlhkost < 80% Provozní nadmořská výška Max m (7000 stop) Napájení 1 baterie 9 V cca po 30 minutách Hmotnost 205 g (7,23 oz) Rozměry 200 x 66 x 37 mm (7,9 x 2,6 x 1,5 ) Bezpečnostní standard: Pro použití uvnitř místnosti v souladu s požadavky na dvojitou izolaci podle IEC (2001): EN610-1 (2001) Kategorie přepjetí III 600 V, Stupeň znečištění 2. Certifikace: CE Funkce Rozsah Rozlišení Přesnost (% hodnoty + digits) Střídavý proud* 40,00 A 0,01 A 50/60 Hz TRMS 400 A 0,1 A ± (2,8% + 8 dgt) Stejnosměrný 40,00 A 0,01 A ± (2,5% + 5 dgt) proud (DC) 400,0 A 0,1 A ± (2,8% + 5 dgt) 400,0 mv 0,1 mv ± (1,5% + 30 dgt) Střídavé napětí* 4,000 V 0,001 V 50/60 Hz TRMS 40,00 V 0,01 V ± (1,5% + 8 dgt) (AC) 400,0 V 0,1 V 600 V 1 V ± (2,5% + 5 dgt) 400,0 mv 0,1 mv ± (0,8% + 2 dgt) Stejnosměrné napětí (DC) Odpor Kapacita Frekvence Střída 4,000 V 0,001 V 40,00 V 0,01 V ± (1,5% + 2 dgt) 400,0 V 0,1 V 600 V 1 V ± (2,0% + 2 dgt) 400,0 Ω 0,1 Ω ± (1,0% + 4 dgt) 4,000 kω 0,001 kω 40,00 kω 0,01 kω ± (1,5% + 2 dgt) 400,0 kω 0,1 kω 4,000 MΩ 0,001 MΩ ± (2,5% + 3 dgt) 40,00 MΩ 0,01 MΩ ± (3,5% + 5 dgt) 40,00 nf 0,01 nf ± (4,0% + 20 dgt) 400,0 nf 0,1 nf 4,000 µf 0,001 µf ± (3,0% + 5 dgt) 40,00 µf 0,01 µf 100,0 µf 0,1 µf ± (4,0% + 10 dgt) 10 až 10 khz 0,01 Hz ± (1,5% +2 dgt) Citlivost: 100 V (<50 Hz); 50 V (50 Hz až 400 Hz); 15 V (401 Hz až 4000 Hz) 0,5% až 99,0% 0,1% ± (1,2% + 2 dgt) Šířka impulzu: 100 µs až 100 ms, Frekvence: 10 Hz až 10 khz Teplota (typ K) -4 až 1400 F 0,1 < 400 ± (3% + 9 F / 5 C) -20 až 760 C 1 > 400 Specifikace nezahrnuje přesnost sondy. Rozsah přiložené sondy je -60 až 300 C (-22 až 572 F). * Přesnost střídavého proudu a napětí (AC) platí pro 5% až 100% udávaného rozsahu. Technické údaje EX205T - obj. č.: Plášť multimetru Dvojitě lisované Test diody Obvyklý testovací proud 0,9 ma; napětí otevřeného obvodu 2,8 V DC Zkouška kontinuity Práh 20 až 50 Ω, testovací proud < 1,5 ma Vstupní impedance 10 MΩ V DC / V AC Odezva AC True RMS Šířka pásma AC 40 Hz až 1000 Hz (V AC) Displej 2000 bodů, podsvícený LCD Indikace přesahu Zobrazení OL Přibližně po 15 minutách Polarita Automatická (bez indikace +) záporný pól nese označení (-) Rychlost měření 2 měření za sekundu Napájení 1 baterie 9 V (NEDA 1604) Pojistky Rozsahy ma, µa: rychlá keramická pojistka 200 ma 250 V Rozsah A: rychlá keramická pojistka 10 A 600 V Provozní teplota -10 až 40 ºC (14 ºF až 122 ºF) Skladovací teplota -10 až 60 ºC (14 ºF až 140 ºF) Provozní vlhkost Max. 80% až do 31 ºC (87 ºF) lineárně klesající na 50% při 40 ºC (104 ºF) Skladovací vlhkost < 80% Provozní nadmořská výška Max m (7000 stop) Hmotnost 260 g (9,17 oz) Rozměry 147 x 76 x 42 mm (5,8 x 2,9 x 1,6 ) Bezpečnostní standard: Pro použití uvnitř místnosti v souladu s požadavky na dvojitou izolaci podle IEC (2001): EN610-1 (2001) Kategorie přepjetí III 600 V, Stupeň znečištění 2. Certifikace: CE Funkce Rozsah Rozlišení Přesnost (% hodnoty + digits) 200 mv 0,1 mv ± (0,8% + 6 dgt) 4 V 0,001 V Stejnosměrné ± (0,5% + 2 dgt) 20 V 0,01 V napětí (DC) 200 V 0,1 V ± (0,8% + 2 dgt) 600 V 1 V 200 mv 0,1 mv 2 V 0,001 V Střídavé napětí 20 V 0,01 V (AC) 50/60 Hz 200 V 0,1 V ± (1,5% + 6 dgt) 600 V 1 V Všechna střídavá napětí platí pro 5% až 100% udávaného rozsahu. 200 µa 0,1 µa Stejnosměrný proud (DC) 2000 µa 1 µa 20 ma 0,01 ma 200 ma 0,1 ma 2,000 A 0,001 A 10 A 0,01 A Poznámka: 10 A na dobu max. 30 sekund ± (1,5% + 8 dgt) ± (3,05% + 5 dgt)

7 200 µa 0,1 µa 2000 µa 1 µa Střídavý proud 20 ma 0,01 ma ± (1,5% + 8 dgt) 50/60 Hz 200 ma 0,1 ma 2,000 0,001 A 10 A 0,01 A ± (3,0% + 5 dgt) Poznámka: 10 A na dobu max. 30 sekund 200 Ω 0,1 Ω ± (0,8% + 5 dgt) 2 kω 0,001 kω Odpor 20 kω 0,01 kω ± (0,8% + 2 dgt) 200 kω 0,1 kω 2 MΩ 0,001 MΩ 20 MΩ 0,01 MΩ ± (2,5% + 8 dgt) Poznámka: Uvedená přesnost platí při teplotách 18 C až 28 C (65 F až 83 F) a při relativní vlhkosti nižší než 75%. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Záruka Na sadu multimetrů Extech ETK35 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/05/2017
