1 Uživatelská příručka Vývojový diagram a referenční příručka Tato příručka Fotografování s fotoaparátem Příručka k softwaru Instalace softwaru Příručka k softwaru Připojení fotoaparátu k počítači Příručka k softwaru Zavedení snímků do počítače Začněte prosím prostudováním upozornění na vnitřní straně tohoto přebalu. Pokyny k obsluze tiskárny fotografií CP0 (volitelné) naleznete v příručce, kterou obdržíte s touto tiskárnou. ČESKY

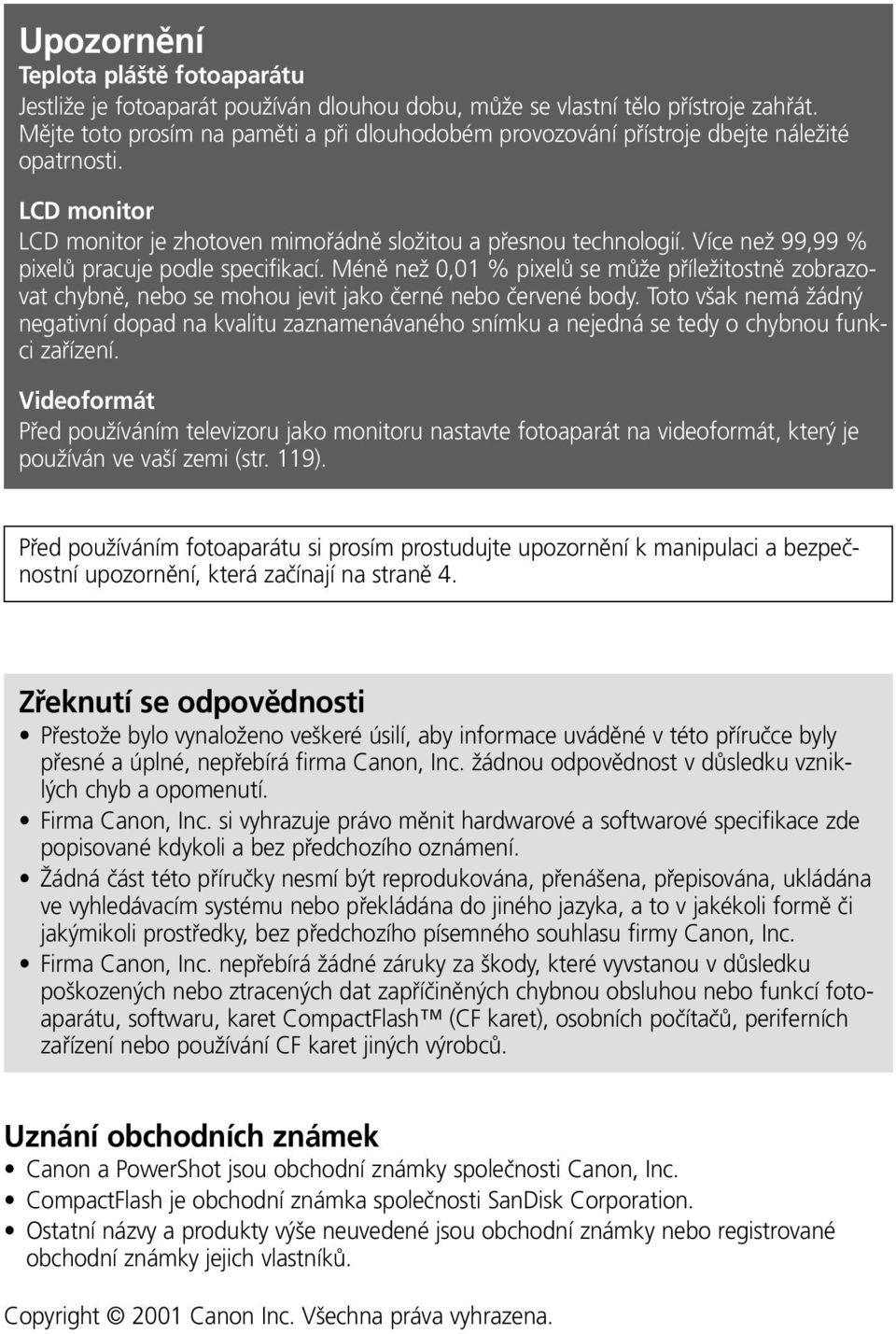

2 Upozornění Teplota pláště fotoaparátu Jestliže je fotoaparát používán dlouhou dobu, může se vlastní tělo přístroje zahřát. Mějte toto prosím na paměti a při dlouhodobém provozování přístroje dbejte náležité opatrnosti. LCD monitor LCD monitor je zhotoven mimořádně složitou a přesnou technologií. Více než 99,99 % pixelů pracuje podle specifikací. Méně než 0,0 % pixelů se může příležitostně zobrazovat chybně, nebo se mohou jevit jako černé nebo červené body. Toto však nemá žádný negativní dopad na kvalitu zaznamenávaného snímku a nejedná se tedy o chybnou funkci zařízení. Videoformát Před používáním televizoru jako monitoru nastavte fotoaparát na videoformát, který je používán ve vaší zemi (str. 9). Před používáním fotoaparátu si prosím prostudujte upozornění k manipulaci a bezpečnostní upozornění, která začínají na straně 4. Zřeknutí se odpovědnosti Přestože bylo vynaloženo veškeré úsilí, aby informace uváděné v této příručce byly přesné a úplné, nepřebírá firma Canon, Inc. žádnou odpovědnost v důsledku vzniklých chyb a opomenutí. Firma Canon, Inc. si vyhrazuje právo měnit hardwarové a softwarové specifikace zde popisované kdykoli a bez předchozího oznámení. Žádná část této příručky nesmí být reprodukována, přenášena, přepisována, ukládána ve vyhledávacím systému nebo překládána do jiného jazyka, a to v jakékoli formě či jakýmikoli prostředky, bez předchozího písemného souhlasu firmy Canon, Inc. Firma Canon, Inc. nepřebírá žádné záruky za škody, které vyvstanou v důsledku poškozených nebo ztracených dat zapříčiněných chybnou obsluhou nebo funkcí fotoaparátu, softwaru, karet CompactFlash (CF karet), osobních počítačů, periferních zařízení nebo používání CF karet jiných výrobců. Uznání obchodních známek Canon a PowerShot jsou obchodní známky společnosti Canon, Inc. CompactFlash je obchodní známka společnosti SanDisk Corporation. Ostatní názvy a produkty výše neuvedené jsou obchodní známky nebo registrované obchodní známky jejich vlastníků. Copyright 200 Canon Inc. Všechna práva vyhrazena.

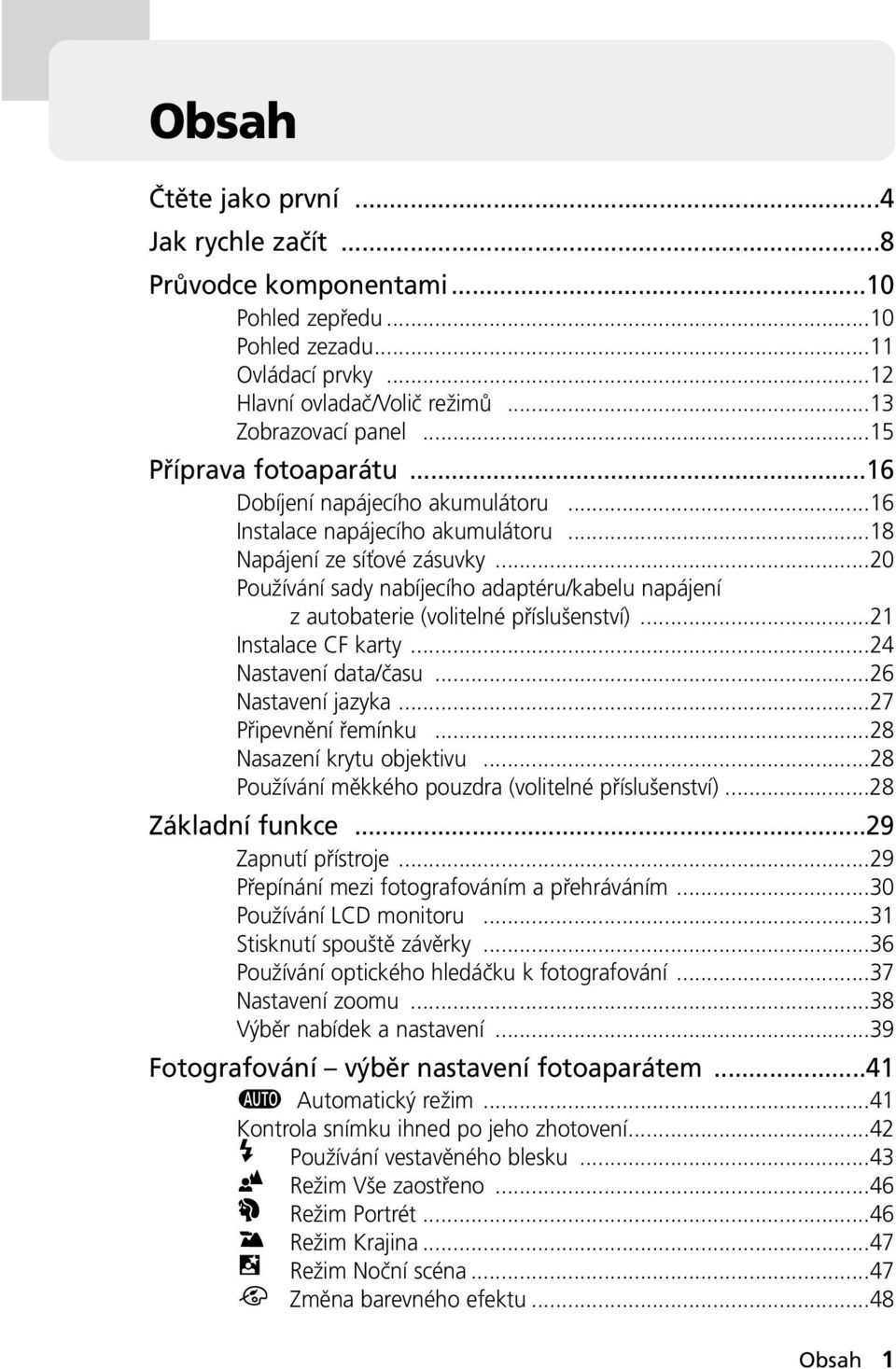

3 Obsah Čtěte jako první...4 Jak rychle začít...8 Průvodce komponentami...0 Pohled zepředu...0 Pohled zezadu... Ovládací prvky...2 Hlavní ovladač/volič režimů...3 Zobrazovací panel...5 Příprava fotoaparátu...6 Dobíjení napájecího akumulátoru...6 Instalace napájecího akumulátoru...8 Napájení ze síťové zásuvky...20 Používání sady nabíjecího adaptéru/kabelu napájení z autobaterie (volitelné příslušenství)...2 Instalace CF karty...24 Nastavení data/času...26 Nastavení jazyka...27 Připevnění řemínku...28 Nasazení krytu objektivu...28 Používání měkkého pouzdra (volitelné příslušenství)...28 Základní funkce...29 Zapnutí přístroje...29 Přepínání mezi fotografováním a přehráváním...30 Používání LCD monitoru...3 Stisknutí spouště závěrky...36 Používání optického hledáčku k fotografování...37 Nastavení zoomu...38 Výběr nabídek a nastavení...39 Fotografování výběr nastavení fotoaparátem...4 Automatický režim...4 Kontrola snímku ihned po jeho zhotovení...42 Používání vestavěného blesku...43 Režim Vše zaostřeno...46 Režim Portrét...46 Režim Krajina...47 Režim Noční scéna...47 Změna barevného efektu...48 Obsah

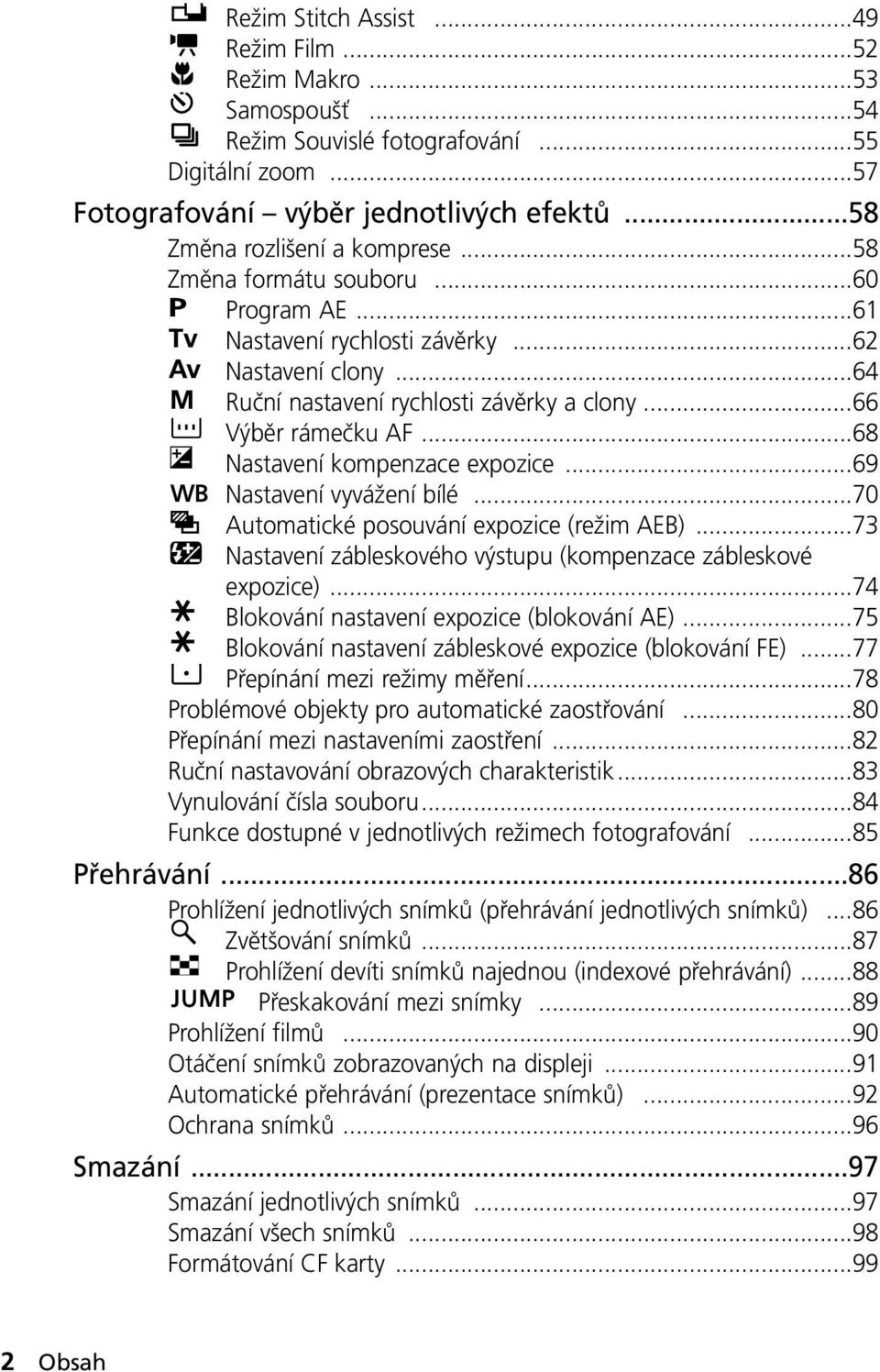

4 Režim Stitch Assist...49 Režim Film...52 Režim Makro...53 Samospoušť...54 Režim Souvislé fotografování...55 Digitální zoom...57 Fotografování výběr jednotlivých efektů...58 Změna rozlišení a komprese...58 Změna formátu souboru...60 Program AE...6 Nastavení rychlosti závěrky...62 Nastavení clony...64 Ruční nastavení rychlosti závěrky a clony...66 Výběr rámečku AF...68 Nastavení kompenzace expozice...69 Nastavení vyvážení bílé...70 Automatické posouvání expozice (režim AEB)...73 Nastavení zábleskového výstupu (kompenzace zábleskové expozice)...74 Blokování nastavení expozice (blokování AE)...75 Blokování nastavení zábleskové expozice (blokování FE)...77 Přepínání mezi režimy měření...78 Problémové objekty pro automatické zaostřování...80 Přepínání mezi nastaveními zaostření...82 Ruční nastavování obrazových charakteristik...83 Vynulování čísla souboru...84 Funkce dostupné v jednotlivých režimech fotografování...85 Přehrávání...86 Prohlížení jednotlivých snímků (přehrávání jednotlivých snímků)...86 Zvětšování snímků...87 Prohlížení devíti snímků najednou (indexové přehrávání)...88 Přeskakování mezi snímky...89 Prohlížení filmů...90 Otáčení snímků zobrazovaných na displeji...9 Automatické přehrávání (prezentace snímků)...92 Ochrana snímků...96 Smazání...97 Smazání jednotlivých snímků...97 Smazání všech snímků...98 Formátování CF karty Obsah

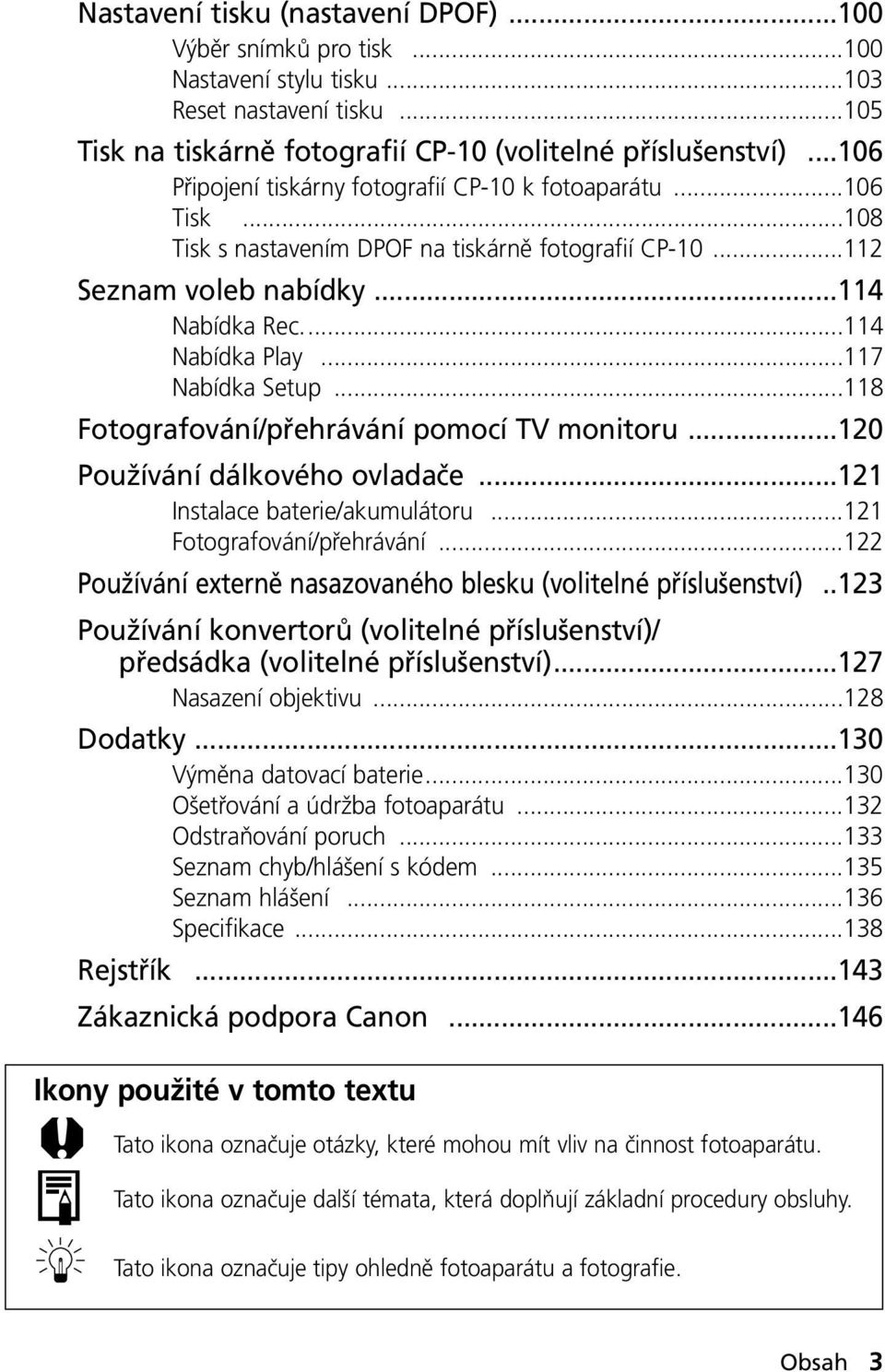

5 Nastavení tisku (nastavení DPOF)...00 Výběr snímků pro tisk...00 Nastavení stylu tisku...03 Reset nastavení tisku...05 Tisk na tiskárně fotografií CP0 (volitelné příslušenství)...06 Připojení tiskárny fotografií CP0 k fotoaparátu...06 Tisk...08 Tisk s nastavením DPOF na tiskárně fotografií CP0...2 Seznam voleb nabídky...4 Nabídka Rec...4 Nabídka Play...7 Nabídka Setup...8 Fotografování/přehrávání pomocí TV monitoru...20 Používání dálkového ovladače...2 Instalace baterie/akumulátoru...2 Fotografování/přehrávání...22 Používání externě nasazovaného blesku (volitelné příslušenství)..23 Používání konvertorů (volitelné příslušenství)/ předsádka (volitelné příslušenství)...27 Nasazení objektivu...28 Dodatky...30 Výměna datovací baterie...30 Ošetřování a údržba fotoaparátu...32 Odstraňování poruch...33 Seznam chyb/hlášení s kódem...35 Seznam hlášení...36 Specifikace...38 Rejstřík...43 Zákaznická podpora Canon...46 Ikony použité v tomto textu Tato ikona označuje otázky, které mohou mít vliv na činnost fotoaparátu. Tato ikona označuje další témata, která doplňují základní procedury obsluhy. Tato ikona označuje tipy ohledně fotoaparátu a fotografie. Obsah 3

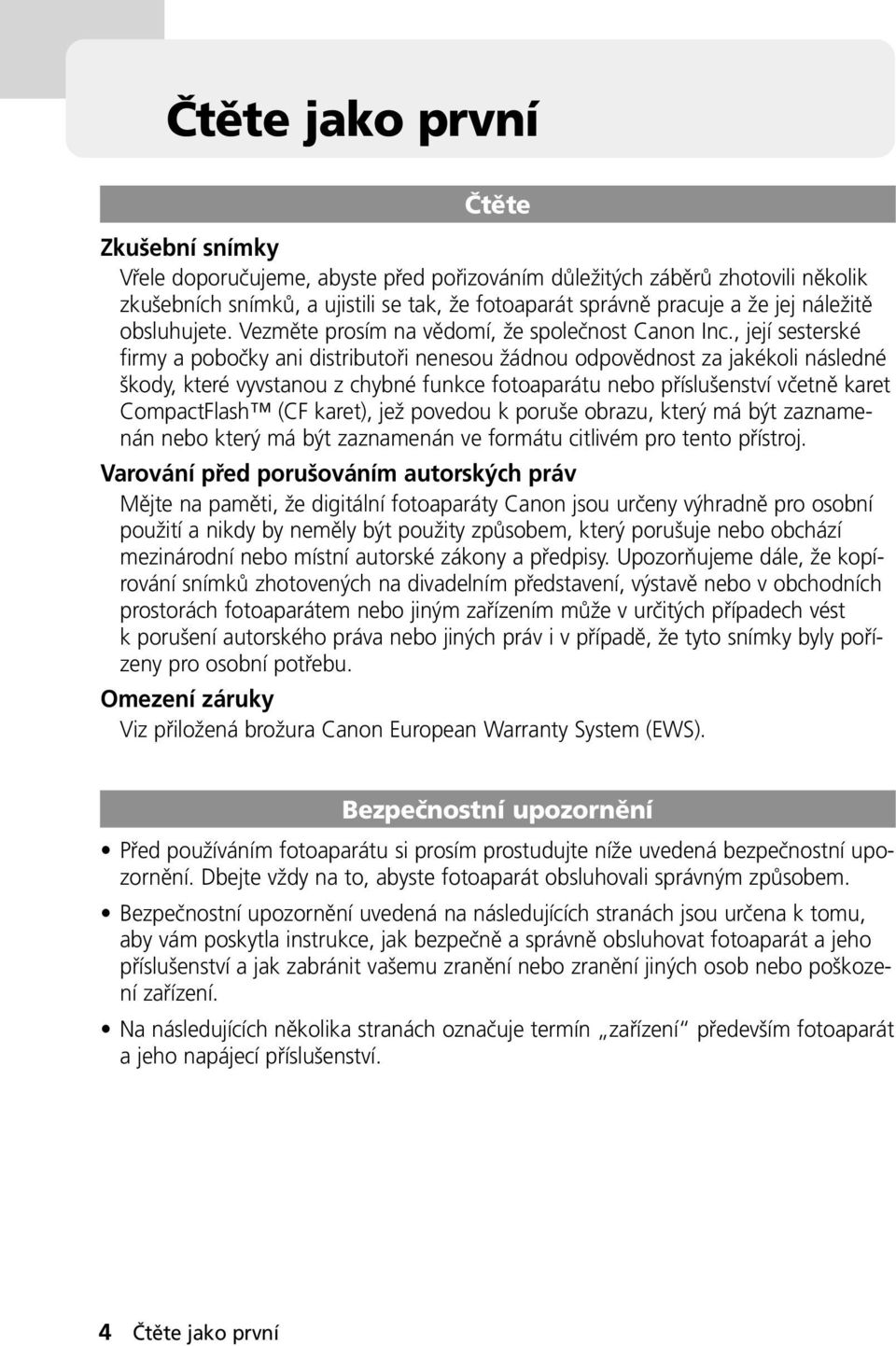

6 Čtěte jako první Čtěte Zkušební snímky Vřele doporučujeme, abyste před pořizováním důležitých záběrů zhotovili několik zkušebních snímků, a ujistili se tak, že fotoaparát správně pracuje a že jej náležitě obsluhujete. Vezměte prosím na vědomí, že společnost Canon Inc., její sesterské firmy a pobočky ani distributoři nenesou žádnou odpovědnost za jakékoli následné škody, které vyvstanou z chybné funkce fotoaparátu nebo příslušenství včetně karet CompactFlash (CF karet), jež povedou k poruše obrazu, který má být zaznamenán nebo který má být zaznamenán ve formátu citlivém pro tento přístroj. Varování před porušováním autorských práv Mějte na paměti, že digitální fotoaparáty Canon jsou určeny výhradně pro osobní použití a nikdy by neměly být použity způsobem, který porušuje nebo obchází mezinárodní nebo místní autorské zákony a předpisy. Upozorňujeme dále, že kopírování snímků zhotovených na divadelním představení, výstavě nebo v obchodních prostorách fotoaparátem nebo jiným zařízením může v určitých případech vést k porušení autorského práva nebo jiných práv i v případě, že tyto snímky byly pořízeny pro osobní potřebu. Omezení záruky Viz přiložená brožura Canon European Warranty System (EWS). Bezpečnostní upozornění Před používáním fotoaparátu si prosím prostudujte níže uvedená bezpečnostní upozornění. Dbejte vždy na to, abyste fotoaparát obsluhovali správným způsobem. Bezpečnostní upozornění uvedená na následujících stranách jsou určena k tomu, aby vám poskytla instrukce, jak bezpečně a správně obsluhovat fotoaparát a jeho příslušenství a jak zabránit vašemu zranění nebo zranění jiných osob nebo poškození zařízení. Na následujících několika stranách označuje termín zařízení především fotoaparát a jeho napájecí příslušenství. 4 Čtěte jako první

7 Varování Nesměrujte fotoaparát do slunce ani do jiných intenzívních zdrojů světla, mohli byste si poškodit zrak. V žádném případě nespouštějte blesk v těsné blízkosti očí člověka nebo zvířete. Intenzívní světlo vytvořené bleskem může poškodit zrak. Při fotografování s bleskem dbejte zásady být alespoň m od malých dětí. Zařízení skladujte mimo dosah dětí a batolat. Náhodné poškození přístroje nebo napájecích baterií (akumulátoru) dítětem může vést k jeho vážnému zranění. Kromě toho řemen fotoaparátu se může omotat dítěti kolem krku a způsobit udušení. Buďte opatrní zejména při uchovávání datovacích baterií používaných ve fotoaparátu a dálkovém ovladači musí být mimo dosah malých dětí. Jestliže dítě nešťastnou náhodou baterii spolkne, ihned vyhledejte lékaře. Nesnažte se zařízení rozebírat nebo upravovat některou jeho část, pokud to není výslovně uvedeno v této příručce. Rozebírání nebo úprava může vést k úrazu v důsledku vysokého napětí. Uvnitř zařízení nejsou žádné komponenty, které by měly být přístupné uživateli interní kontrolu, úpravy a opravy by měl provádět pouze kvalifikovaný servisní pracovník distributora nebo zákaznického centra Canon (Help Desk). V zájmu zabránění úrazu vysokým napětím se při poškození fotoaparátu v žádném případě nedotýkejte komponent blesku. Podobně se nikdy nedotýkejte vnitřních dílů zařízení, které jsou v důsledku poškození přístroje obnaženy. Hrozí nebezpečí úrazu vysokým napětím. Nejdříve se prosím obraťte na distributora, u kterého jste fotoaparát zakoupili, nebo na nejbližší zákaznické centrum Canon, kde vám rádi poradí. Zjistíteli, že zařízení produkuje kouř nebo nepříjemný zápach, okamžitě ukončete jeho provoz. Nedodržení této zásady může vést k požáru nebo k úrazu elektrickým proudem. Ihned vypněte napájení fotoaparátu a vyjměte z něj akumulátor (baterii), nebo vytáhněte síťovou šňůru ze zásuvky. Ujistěte se, že produkce kouře nebo zápachu ustala. Potom se obraťte buď na distributora fotoaparátu, kde jste zařízení zakoupili, nebo na nejbližší zákaznickou podporu Canon. Zařízení přestaňte používat, pokud upadlo nebo má poškozený plášť. Nedodržení této zásady může vést k požáru nebo k úrazu elektrickým proudem. Ihned vypněte napájení fotoaparátu a vyjměte z něj akumulátor (baterii), nebo vytáhněte síťovou šňůru ze zásuvky. Potom se obraťte buď na distributora fotoaparátu, kde jste zařízení zakoupili, nebo na nejbližší zákaznickou podporu Canon. Zabraňte tomu, aby zařízení přišlo do kontaktu s vodou nebo jinými kapalinami, nebo bylo do nich dokonce ponořeno. Kapalina do zařízení nesmí proniknout. Fotoaparát není vodotěsný. Jestliže vnější části přijdou do kontaktu s kapalinami nebo jsou vystaveny slanému prostředí, otřete je hebkou savou látkou. Jestliže se do zařízení dostane voda nebo jiné cizí substance, okamžitě vypněte napájení fotoaparátu a vyjměte akumulátor (baterii) nebo vytáhněte síťovou šňůru ze zásuvky. Pokračování provozu zařízení může vést k požáru nebo úrazu elektrickým proudem. Potom se obraťte buď na distributora fotoaparátu, kde jste zařízení zakoupili, nebo na nejbližší zákaznickou podporu Canon. Čtěte jako první 5

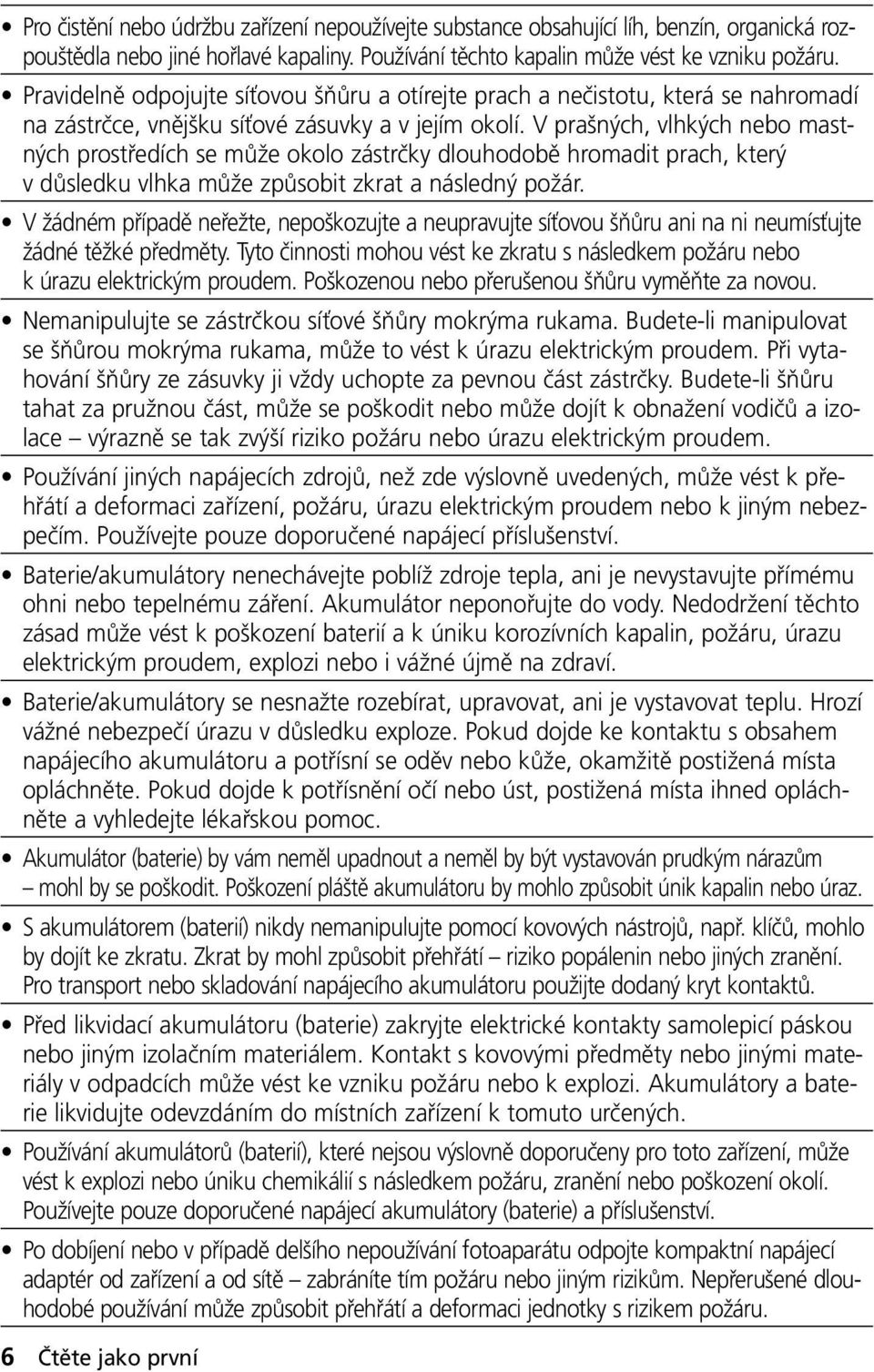

8 Pro čistění nebo údržbu zařízení nepoužívejte substance obsahující líh, benzín, organická rozpouštědla nebo jiné hořlavé kapaliny. Používání těchto kapalin může vést ke vzniku požáru. Pravidelně odpojujte síťovou šňůru a otírejte prach a nečistotu, která se nahromadí na zástrčce, vnějšku síťové zásuvky a v jejím okolí. V prašných, vlhkých nebo mastných prostředích se může okolo zástrčky dlouhodobě hromadit prach, který v důsledku vlhka může způsobit zkrat a následný požár. V žádném případě neřežte, nepoškozujte a neupravujte síťovou šňůru ani na ni neumísťujte žádné těžké předměty. Tyto činnosti mohou vést ke zkratu s následkem požáru nebo k úrazu elektrickým proudem. Poškozenou nebo přerušenou šňůru vyměňte za novou. Nemanipulujte se zástrčkou síťové šňůry mokrýma rukama. Budeteli manipulovat se šňůrou mokrýma rukama, může to vést k úrazu elektrickým proudem. Při vytahování šňůry ze zásuvky ji vždy uchopte za pevnou část zástrčky. Budeteli šňůru tahat za pružnou část, může se poškodit nebo může dojít k obnažení vodičů a izolace výrazně se tak zvýší riziko požáru nebo úrazu elektrickým proudem. Používání jiných napájecích zdrojů, než zde výslovně uvedených, může vést k přehřátí a deformaci zařízení, požáru, úrazu elektrickým proudem nebo k jiným nebezpečím. Používejte pouze doporučené napájecí příslušenství. Baterie/akumulátory nenechávejte poblíž zdroje tepla, ani je nevystavujte přímému ohni nebo tepelnému záření. Akumulátor neponořujte do vody. Nedodržení těchto zásad může vést k poškození baterií a k úniku korozívních kapalin, požáru, úrazu elektrickým proudem, explozi nebo i vážné újmě na zdraví. Baterie/akumulátory se nesnažte rozebírat, upravovat, ani je vystavovat teplu. Hrozí vážné nebezpečí úrazu v důsledku exploze. Pokud dojde ke kontaktu s obsahem napájecího akumulátoru a potřísní se oděv nebo kůže, okamžitě postižená místa opláchněte. Pokud dojde k potřísnění očí nebo úst, postižená místa ihned opláchněte a vyhledejte lékařskou pomoc. Akumulátor (baterie) by vám neměl upadnout a neměl by být vystavován prudkým nárazům mohl by se poškodit. Poškození pláště akumulátoru by mohlo způsobit únik kapalin nebo úraz. S akumulátorem (baterií) nikdy nemanipulujte pomocí kovových nástrojů, např. klíčů, mohlo by dojít ke zkratu. Zkrat by mohl způsobit přehřátí riziko popálenin nebo jiných zranění. Pro transport nebo skladování napájecího akumulátoru použijte dodaný kryt kontaktů. Před likvidací akumulátoru (baterie) zakryjte elektrické kontakty samolepicí páskou nebo jiným izolačním materiálem. Kontakt s kovovými předměty nebo jinými materiály v odpadcích může vést ke vzniku požáru nebo k explozi. Akumulátory a baterie likvidujte odevzdáním do místních zařízení k tomuto určených. Používání akumulátorů (baterií), které nejsou výslovně doporučeny pro toto zařízení, může vést k explozi nebo úniku chemikálií s následkem požáru, zranění nebo poškození okolí. Používejte pouze doporučené napájecí akumulátory (baterie) a příslušenství. Po dobíjení nebo v případě delšího nepoužívání fotoaparátu odpojte kompaktní napájecí adaptér od zařízení a od sítě zabráníte tím požáru nebo jiným rizikům. Nepřerušené dlouhodobé používání může způsobit přehřátí a deformaci jednotky s rizikem požáru. 6 Čtěte jako první

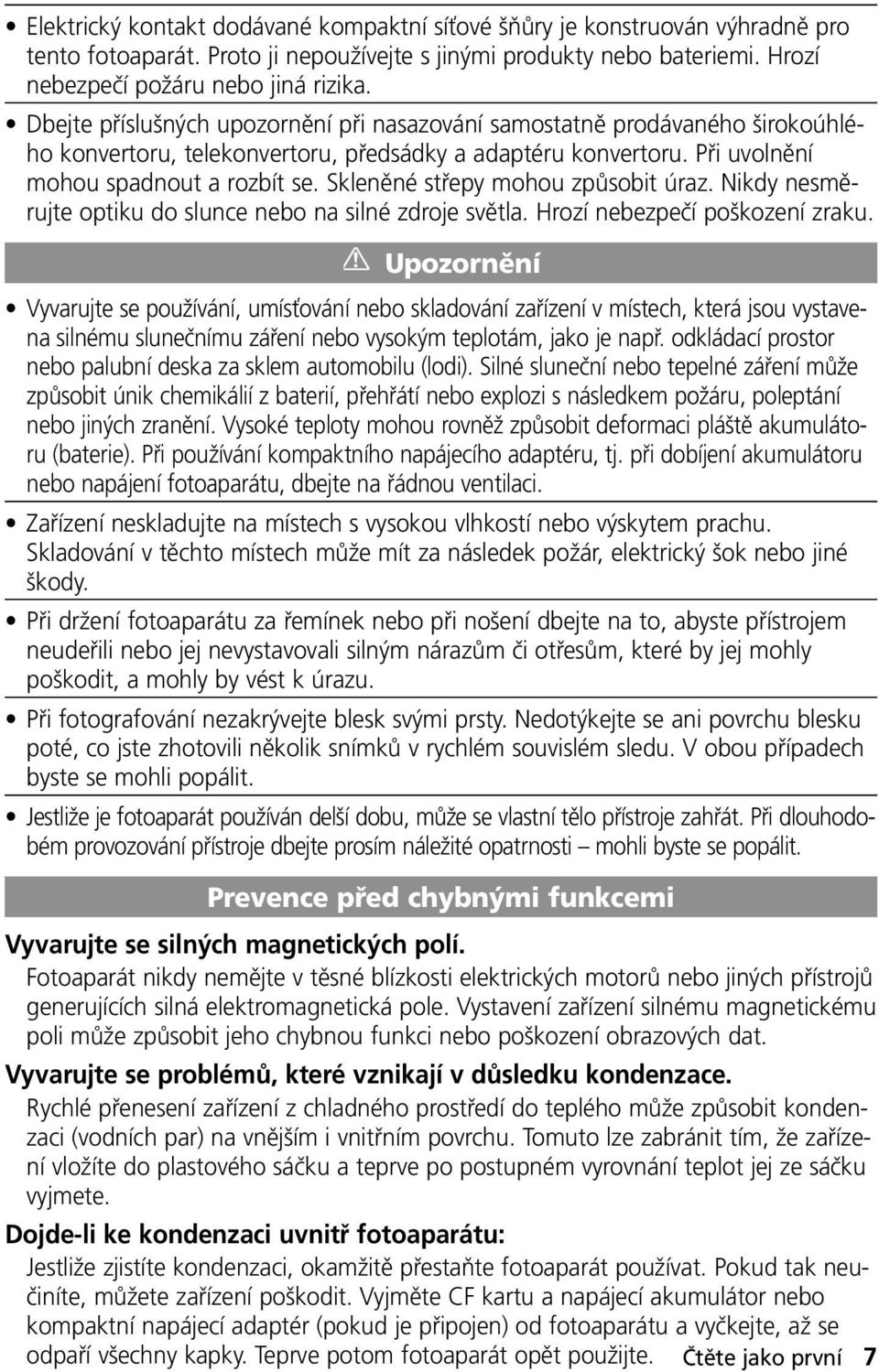

9 Elektrický kontakt dodávané kompaktní síťové šňůry je konstruován výhradně pro tento fotoaparát. Proto ji nepoužívejte s jinými produkty nebo bateriemi. Hrozí nebezpečí požáru nebo jiná rizika. Dbejte příslušných upozornění při nasazování samostatně prodávaného širokoúhlého konvertoru, telekonvertoru, předsádky a adaptéru konvertoru. Při uvolnění mohou spadnout a rozbít se. Skleněné střepy mohou způsobit úraz. Nikdy nesměrujte optiku do slunce nebo na silné zdroje světla. Hrozí nebezpečí poškození zraku. Upozornění Vyvarujte se používání, umísťování nebo skladování zařízení v místech, která jsou vystavena silnému slunečnímu záření nebo vysokým teplotám, jako je např. odkládací prostor nebo palubní deska za sklem automobilu (lodi). Silné sluneční nebo tepelné záření může způsobit únik chemikálií z baterií, přehřátí nebo explozi s následkem požáru, poleptání nebo jiných zranění. Vysoké teploty mohou rovněž způsobit deformaci pláště akumulátoru (baterie). Při používání kompaktního napájecího adaptéru, tj. při dobíjení akumulátoru nebo napájení fotoaparátu, dbejte na řádnou ventilaci. Zařízení neskladujte na místech s vysokou vlhkostí nebo výskytem prachu. Skladování v těchto místech může mít za následek požár, elektrický šok nebo jiné škody. Při držení fotoaparátu za řemínek nebo při nošení dbejte na to, abyste přístrojem neudeřili nebo jej nevystavovali silným nárazům či otřesům, které by jej mohly poškodit, a mohly by vést k úrazu. Při fotografování nezakrývejte blesk svými prsty. Nedotýkejte se ani povrchu blesku poté, co jste zhotovili několik snímků v rychlém souvislém sledu. V obou případech byste se mohli popálit. Jestliže je fotoaparát používán delší dobu, může se vlastní tělo přístroje zahřát. Při dlouhodobém provozování přístroje dbejte prosím náležité opatrnosti mohli byste se popálit. Prevence před chybnými funkcemi Vyvarujte se silných magnetických polí. Fotoaparát nikdy nemějte v těsné blízkosti elektrických motorů nebo jiných přístrojů generujících silná elektromagnetická pole. Vystavení zařízení silnému magnetickému poli může způsobit jeho chybnou funkci nebo poškození obrazových dat. Vyvarujte se problémů, které vznikají v důsledku kondenzace. Rychlé přenesení zařízení z chladného prostředí do teplého může způsobit kondenzaci (vodních par) na vnějším i vnitřním povrchu. Tomuto lze zabránit tím, že zařízení vložíte do plastového sáčku a teprve po postupném vyrovnání teplot jej ze sáčku vyjmete. Dojdeli ke kondenzaci uvnitř fotoaparátu: Jestliže zjistíte kondenzaci, okamžitě přestaňte fotoaparát používat. Pokud tak neučiníte, můžete zařízení poškodit. Vyjměte CF kartu a napájecí akumulátor nebo kompaktní napájecí adaptér (pokud je připojen) od fotoaparátu a vyčkejte, až se odpaří všechny kapky. Teprve potom fotoaparát opět použijte. Čtěte jako první 7

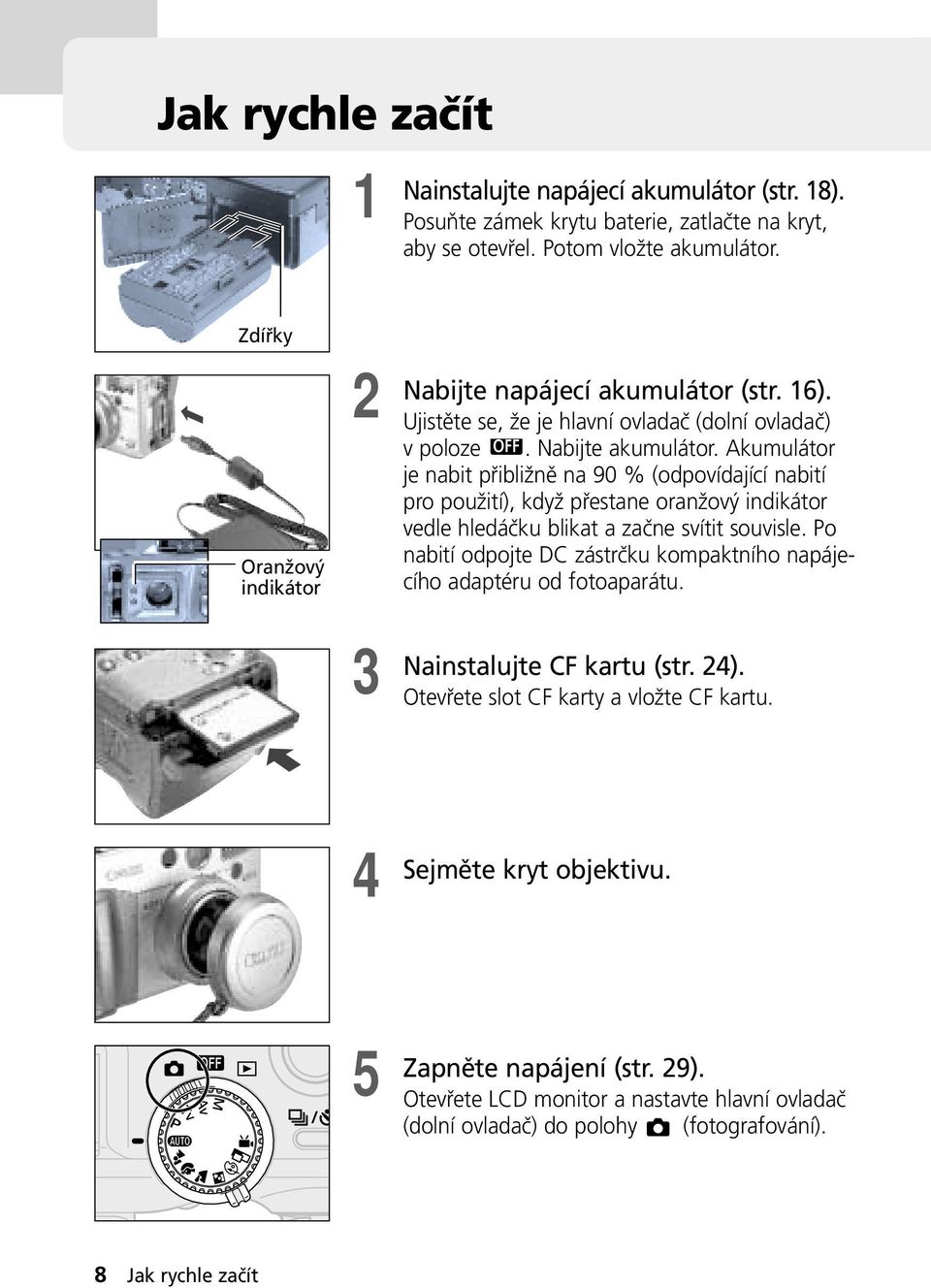

10 Jak rychle začít Nainstalujte napájecí akumulátor (str. 8). Posuňte zámek krytu baterie, zatlačte na kryt, aby se otevřel. Potom vložte akumulátor. Zdířky Oranžový indikátor 2 3 Nabijte napájecí akumulátor (str. 6). Ujistěte se, že je hlavní ovladač (dolní ovladač) v poloze. Nabijte akumulátor. Akumulátor je nabit přibližně na 90 % (odpovídající nabití pro použití), když přestane oranžový indikátor vedle hledáčku blikat a začne svítit souvisle. Po nabití odpojte DC zástrčku kompaktního napájecího adaptéru od fotoaparátu. Nainstalujte CF kartu (str. 24). Otevřete slot CF karty a vložte CF kartu. 4 Sejměte kryt objektivu. 5 Zapněte napájení (str. 29). Otevřete LCD monitor a nastavte hlavní ovladač (dolní ovladač) do polohy (fotografování). 8 Jak rychle začít

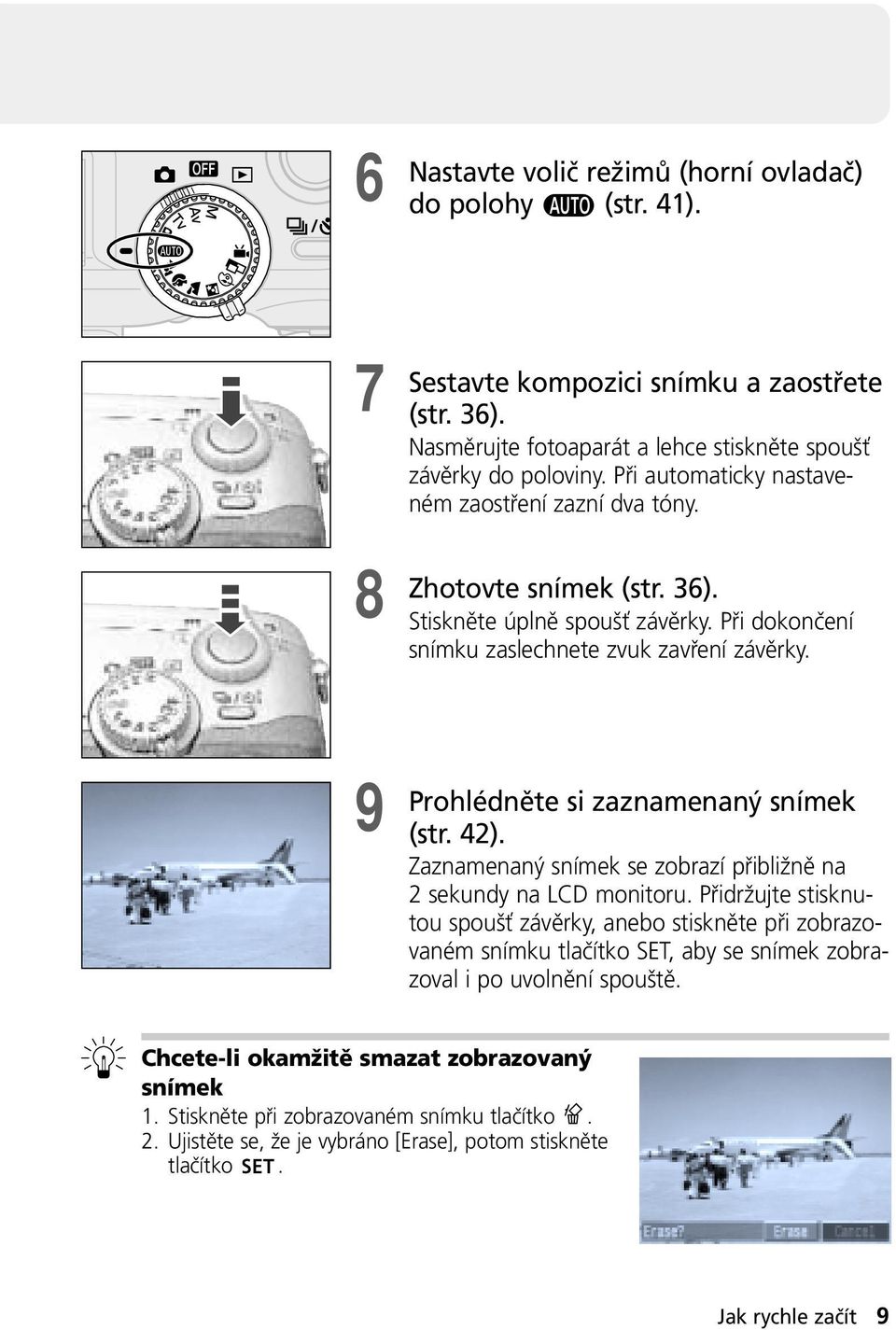

11 6 Nastavte volič režimů (horní ovladač) do polohy (str. 4). 7 8 Sestavte kompozici snímku a zaostřete (str. 36). Nasměrujte fotoaparát a lehce stiskněte spoušť závěrky do poloviny. Při automaticky nastaveném zaostření zazní dva tóny. Zhotovte snímek (str. 36). Stiskněte úplně spoušť závěrky. Při dokončení snímku zaslechnete zvuk zavření závěrky. 9 Prohlédněte si zaznamenaný snímek (str. 42). Zaznamenaný snímek se zobrazí přibližně na 2 sekundy na LCD monitoru. Přidržujte stisknutou spoušť závěrky, anebo stiskněte při zobrazovaném snímku tlačítko SET, aby se snímek zobrazoval i po uvolnění spouště. Chceteli okamžitě smazat zobrazovaný snímek. Stiskněte při zobrazovaném snímku tlačítko. 2. Ujistěte se, že je vybráno [Erase], potom stiskněte tlačítko. Jak rychle začít 9

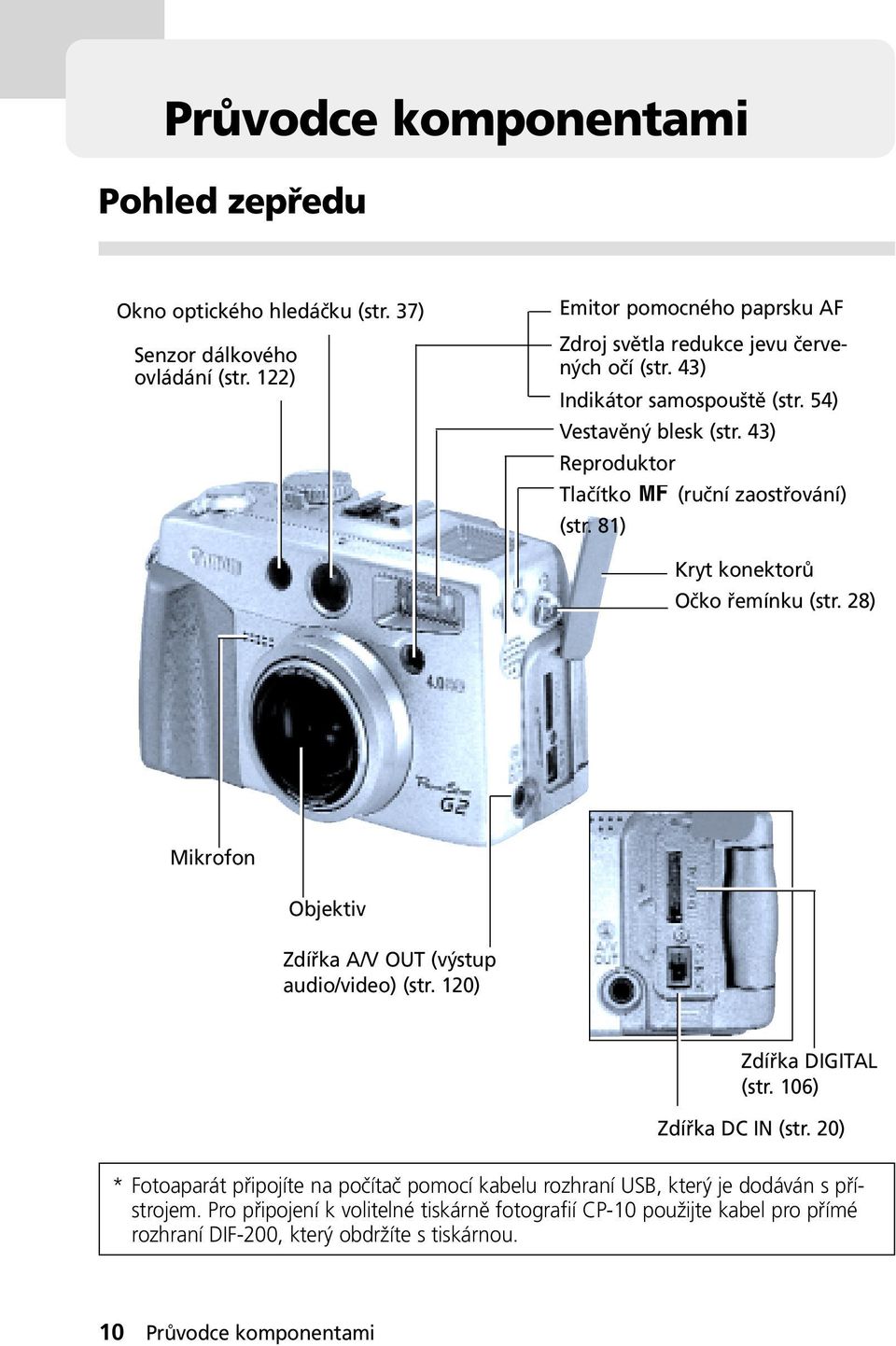

12 Průvodce komponentami Pohled zepředu Okno optického hledáčku (str. 37) Senzor dálkového ovládání (str. 22) Emitor pomocného paprsku AF Zdroj světla redukce jevu červených očí (str. 43) Indikátor samospouště (str. 54) Vestavěný blesk (str. 43) Reproduktor Tlačítko (ruční zaostřování) (str. 8) Kryt konektorů Očko řemínku (str. 28) Mikrofon Objektiv Zdířka A/V OUT (výstup audio/video) (str. 20) Zdířka DIGITAL (str. 06) Zdířka DC IN (str. 20) * Fotoaparát připojíte na počítač pomocí kabelu rozhraní USB, který je dodáván s přístrojem. Pro připojení k volitelné tiskárně fotografií CP0 použijte kabel pro přímé rozhraní DIF200, který obdržíte s tiskárnou. 0 Průvodce komponentami

13 Pohled zezadu Hledáček (str. 37) Očko řemínku (str. 28) Kryt slotu CF karty (str. 24) Kryt oddělení pro baterii (str. 8) Zámek krytu baterie (str. 8) Objímka pro stativ Průvodce komponentami

14 Ovládací prvky Patice pro příslušenství (str. 23) Indikátory Páčka dioptrického seřízení (str. 37) Zobrazovací panel (str. 5) LCD monitor (str. 3) Tlačítko (blesk)/ (index) (str. 43, 88) Hlavní ovladač (str. 3) Volič režimů (str. 3) Spoušť závěrky (str. 36) Páčka zoomu Fotografování: (velké přiblížení)/ (širokoúhlý záběr) (str. 38) Přehrávání: (přibližování)/ (vzdalování) (str. 87) Tlačítko (souvislé fotografování)/ (samospoušť/dálkový ovladač) (str. 54, 55, 22) Víceúčelový volič Tlačítko (nabídka) Tlačítko (nastavení)/ (volič rámečku AF) (str. 68) Tlačítko (zobrazení) (str. 32) Tlačítko (expozice)/ (vyvážení bílé)/ (AEB)/ (kompenzace zábleskové expozice) (str. 69, 70, 73, 74) Tlačítko (blokování AE/FE)/ (mazání) (str. 75, 77, 97) Tlačítko (makro)/ (skok) (str. 53, 89) Tlačítko (bodové měření) (str. 78) Indikátory Horní indikátor Indikátory svítí nebo blikají při stisknutí spouště závěrky nebo při těchto činnostech: Zelený: Připraven nahrávat/dobíjení akumulátoru dokončeno (00 %)* Blikající zeleně: Nahrávání na CF kartu/čtení z CF karty/mazání snímků z CF Oranžový: karty/přenášení dat (při připojení na počítač) Připraven nahrávat (zapnutý blesk)/ odpovídající nabití akumulátoru (cca 90 %)* Blikající oranžově: Připraven nahrávat (varování před roztřesením snímku)/nabíjení akumulátoru (frekvence blikání se s nabitím mění)* * Platí pouze při připojení na kompaktní napájecí adaptér. Dolní indikátor Žlutý: Režim Makro/režim Ruční zaostřování Blikající žlutě: Problém se zaostřováním (i když můžete stisknout spoušť závěrky, zkuste použít blokování zaostření nebo nastavit zaostření ručně, str. 80) 2 Průvodce komponentami

15 Hlavní ovladač/volič režimů Hlavní ovladač (dolní ovladač) Volič režimů (horní ovladač) Hlavní ovladač Hlavní ovladač umožňuje vypnout napájení a přepínat do režimů fotografování a přehrávání. : Vypnutí přístroje (str. 29) : Fotografování (str. 30) : Přehrávání (str. 30) Režim pro přehrávání nebo smazání snímků zaznamenaných na CF kartě (str. 3). Zaznamenané snímky lze vytisknout, pokud je k fotoaparátu připojena volitelná tiskárna fotografií CP0 (str. 06) Zaznamenané snímky lze zobrazit nebo stáhnout na připojený počítač. Symbol se na LCD monitoru zobrazuje, když je ustanoveno spojení s tiskárnou fotografií CP0. PC se na LCD monitoru zobrazuje, když je ustanoveno spojení s počítačem. Průvodce komponentami 3

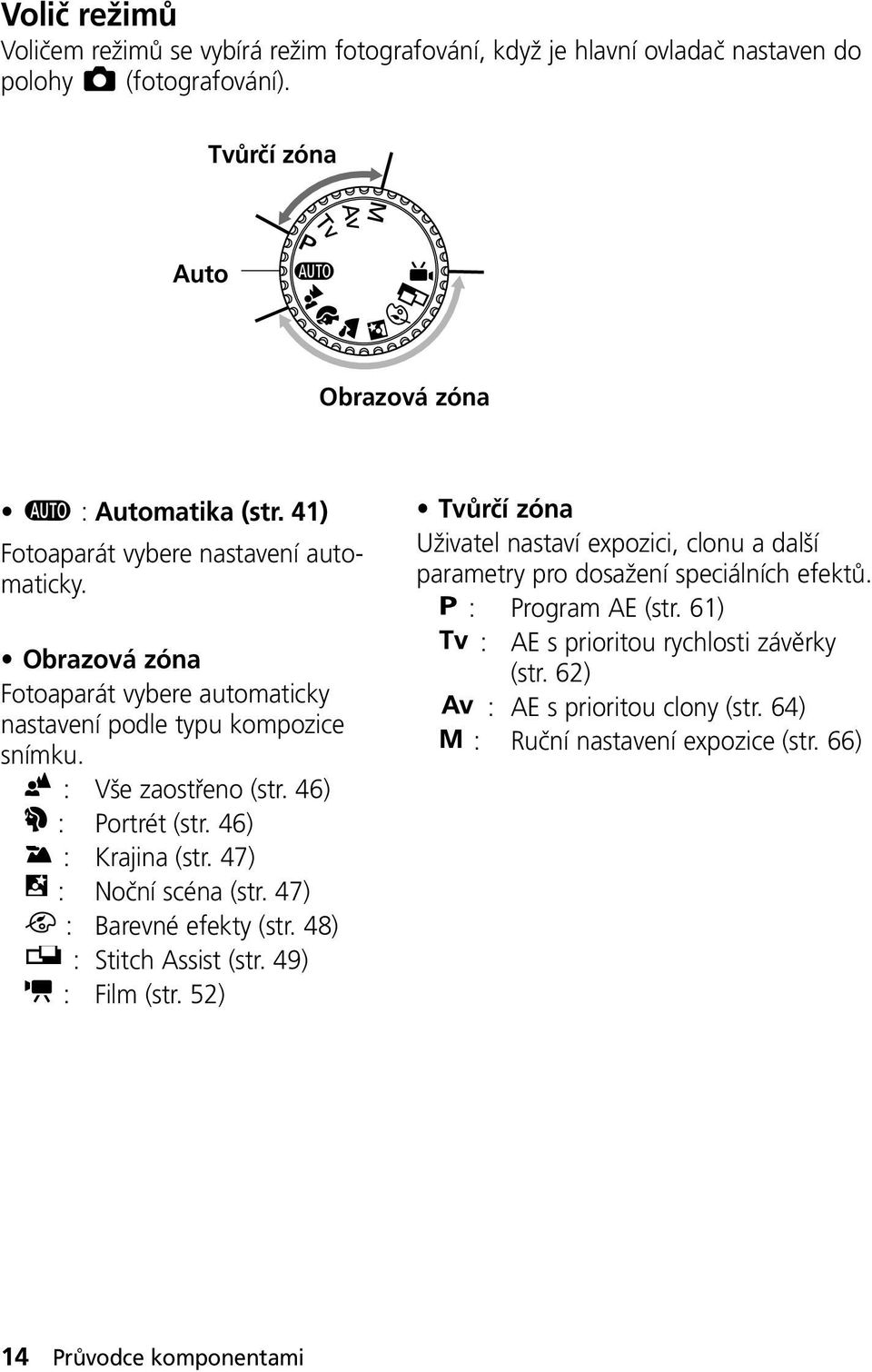

16 Volič režimů Voličem režimů se vybírá režim fotografování, když je hlavní ovladač nastaven do polohy (fotografování). Tvůrčí zóna Auto Obrazová zóna : Automatika (str. 4) Fotoaparát vybere nastavení automaticky. Obrazová zóna Fotoaparát vybere automaticky nastavení podle typu kompozice snímku. : Vše zaostřeno (str. 46) : Portrét (str. 46) : Krajina (str. 47) : Noční scéna (str. 47) : Barevné efekty (str. 48) : Stitch Assist (str. 49) : Film (str. 52) Tvůrčí zóna Uživatel nastaví expozici, clonu a další parametry pro dosažení speciálních efektů. : Program AE (str. 6) : AE s prioritou rychlosti závěrky (str. 62) : AE s prioritou clony (str. 64) : Ruční nastavení expozice (str. 66) 4 Průvodce komponentami

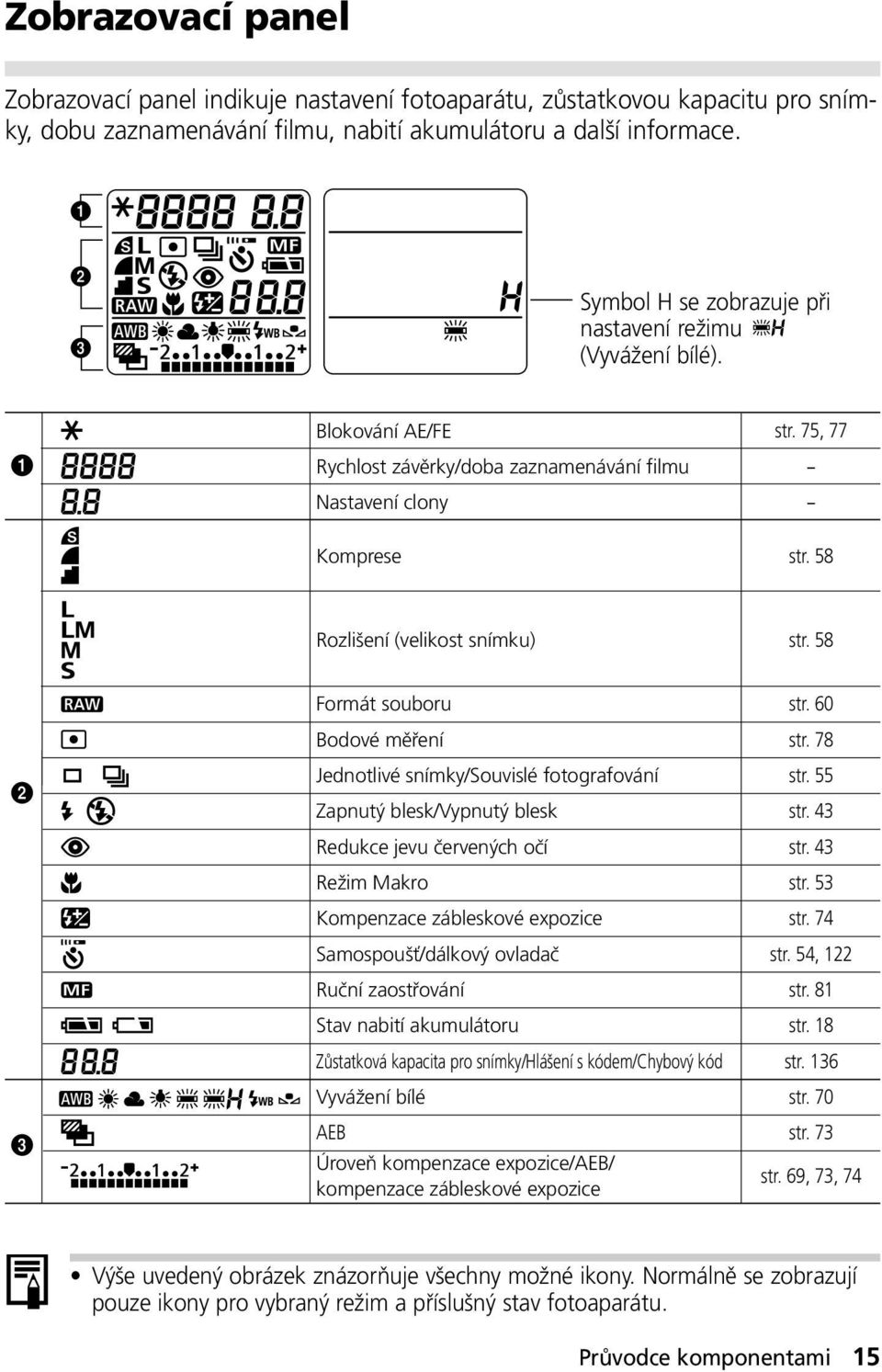

17 Zobrazovací panel Zobrazovací panel indikuje nastavení fotoaparátu, zůstatkovou kapacitu pro snímky, dobu zaznamenávání filmu, nabití akumulátoru a další informace. Symbol H se zobrazuje při nastavení režimu (Vyvážení bílé). Blokování AE/FE Rychlost závěrky/doba zaznamenávání filmu Nastavení clony Komprese str. 75, 77 str. 58 Rozlišení (velikost snímku) str. 58 Formát souboru Bodové měření Jednotlivé snímky/souvislé fotografování Zapnutý blesk/vypnutý blesk Redukce jevu červených očí Režim Makro Kompenzace zábleskové expozice Samospoušť/dálkový ovladač Ruční zaostřování Stav nabití akumulátoru Zůstatková kapacita pro snímky/hlášení s kódem/chybový kód Vyvážení bílé AEB Úroveň kompenzace expozice/aeb/ kompenzace zábleskové expozice str. 60 str. 78 str. 55 str. 43 str. 43 str. 53 str. 74 str. 54, 22 str. 8 str. 8 str. 36 str. 70 str. 73 str. 69, 73, 74 Výše uvedený obrázek znázorňuje všechny možné ikony. Normálně se zobrazují pouze ikony pro vybraný režim a příslušný stav fotoaparátu. Průvodce komponentami 5

18 Příprava fotoaparátu Dobíjení napájecího akumulátoru Dále uvedené postupy použijte k nabíjení napájecího akumulátoru poprvé a vždy, když budou blikat ikona malé kapacity akumulátoru ( ) a hlášení Lb ( ). 2 Hlavní ovladač přepněte do polohy. Posuňte zámek krytu oddělení pro baterie ve směru šipky a kryt otevřete. 3 Vložte napájecí akumulátor BP5 a zavřete kryt oddělení. Zdířky Zapojit do elektrické zásuvky... 4 Připojte síťovou šňůru na kompaktní napájecí adaptér a druhý konec zasuňte do síťové zásuvky. Oranžový indikátor 6 Příprava fotoaparátu 5 DC zástrčku kompaktního napájecího adaptéru připojte do zdířky DC IN fotoaparátu. Indikátor vedle hledáčku začne blikat oranžově a bude blikat po dobu nabíjení akumulátoru. Indikátor začne svítit nepřerušovaně oranžově při přibližně 90% nabití, které je postačující pro používání. Jestliže je akumulátor nabíjen přibližně další dvě hodiny, bude úplně nabitý a indikátor začne svítit zeleně.

19 Nebudeteli fotoaparát používat, vyjměte po nabíjení akumulátor z přístroje. Jestliže je hlavní ovladač při nabíjení přepnut do jiné polohy než, přestane se akumulátor nabíjet a fotoaparát se bude napájet přímo ze síťové zásuvky. Tento akumulátor je lithiumiontový, proto není nutné jej před dobíjením úplně vybít. Akumulátor může být nabíjen v libovolném stavu nabití. Úplně vybitý akumulátor se nabije přibližně do 90 % své kapacity (odpovídajícího nabití pro použití) přibližně za 80 minut. Přibližně další dvě hodiny trvá jeho úplné nabití (založeno na standardních testovacích podmínkách Canon). Akumulátor nabíjejte při teplotách 5 až 40 C. Doba nabíjení se bude měnit v závislosti na okolní vlhkosti a počátečním nabití akumulátoru. S tímto fotoaparátem lze rovněž používat napájecí akumulátor BP52 (volitelný). Upozornění k manipulaci s napájecím akumulátorem Vždy udržujte kontakty ( ) napájecího akumulátoru a fotoaparátu čisté. Špinavé kontakty mohou způsobit nekvalitní propojení akumulátoru s fotoaparátem. Před nabíjením nebo používáním akumulátoru očistěte kontakty papírovým kapesníkem nebo suchou látkou. Při nabíjení zásadně nezakrývejte kompaktní napájecí adaptér, např. kapesníkem, poduškou nebo jinou látkou. Zařízení by se mohlo vnitřně zahřát s rizikem vzniku požáru. Dodaným zařízením nenabíjejte žádné jiné akumulátory než BP5 nebo BP52. Mohlo by to poškodit fotoaparát. Akumulátor, který je ve fotoaparátu, se i při vypnutém přístroji nepatrně vybíjí. To zkracuje jeho životnost. Vyjměte jej proto z fotoaparátu, nasaďte na něj dodaný adaptér a uložte na suchém místě při pokojové teplotě (30 C nebo méně). Před použitím ho dobijte. Nabitý napájecí akumulátor se přirozeně vybíjí. Proto doporučujeme akumulátor v den používání nebo den předem nabít, abyste měli jistotu, že má plnou kapacitu. Protože dlouhodobé skladování plně nabitého akumulátoru (kolem roku) může zkracovat jeho životnost nebo mít vliv na jeho kapacitu, doporučujeme akumulátor používat ve fotoaparátu tak dlouho, než se začne zobrazovat symbol LB, a potom jej skladovat při pokojové teplotě (30 C nebo méně). Pokud akumulátor dlouhodobě nepoužíváte, plně jej před opětovným uskladněním alespoň jedenkrát za rok ve fotoaparátu nabijte a vybijte. Zapnutý fotoaparát spotřebovává energii z akumulátoru, i když není použita žádná funkce. Abyste šetřili kapacitou akumulátoru, nezapomínejte fotoaparát vypínat. Maximální provozní rozsah teplot napájecího akumulátoru je 0 až 40 C, akumulátor však nejlépe pracuje při teplotách 0 až 30 C. V nízkých teplotách, jako např. na lyžařských sjezdovkách, může výkonnost akumulátoru dočasně poklesnout, a tím se zkrátí doba do dobíjení. Jestliže je kapacita napájecího akumulátoru podstatně nižší, i když byl plně nabit, bude zapotřebí jej vyměnit za nový. Příprava fotoaparátu 7

20 Instalace napájecího akumulátoru Napájecí akumulátor BP5 (dodaný) vkládejte do fotoaparátu dále uvedeným postupem. Přístroj při dlouhodobém používání napájejte ze sítě (str. 20). 2 Hlavní ovladač přepněte do polohy. Posuňte zámek krytu oddělení pro baterie ve směru šipky a kryt otevřete. Zdířky 3 4 Akumulátor vložte znázorněným způsobem. Zavřete kryt oddělení pro baterii. Před prvním používáním akumulátor nabijte (str. 6). Blikající zelený indikátor signalizuje, že se na CF kartu zapisuje, že se z ní čte, jsou mazány snímky nebo přenášena data na počítač. Nikdy při blikajícím indikátoru neotevírejte kryt oddělení pro baterii nebo nevyjímejte napájecí akumulátor. Nebudeteli fotoaparát používat, akumulátor z něj vyjměte. Symboly indikace stavu akumulátoru Stav akumulátoru indikují dále uvedené ikony. Tyto ikony se nezobrazují, když je fotoaparát napájen ze sítě. (souvisle): Dostatečná kapacita akumulátoru (blikající): Malá kapacita (blikající): Akumulátor vyměňte nebo dobijte 8 Příprava fotoaparátu

21 Kapacita baterie/akumulátoru Počet zhotovených snímků Napájecí akumulátor BP5/BP52 (plně nabitý) LCD monitor zapnut Přibližně 400 snímků LCD monitor vypnut Přibližně 000 snímků Doba přehrávání Přibližně 300 minut Výše uvedené údaje jsou založeny na standardních testovacích podmínkách Canon. Skutečné hodnoty se mění v závislosti na podmínkách fotografování a na nastavení. Údaje pro film nejsou obsaženy. Při nízkých teplotách může výkonnost akumulátoru poklesnout a ikona malé kapacity akumulátoru se může objevit poměrně rychle. Výkonnost akumulátoru můžete zvýšit tak, že jej před použitím ohřejete v kapse. <Testovací podmínky> Fotografování: Pokojová teplota (23 C), střídání maximálního širokoúhlého záběru a maximálního přiblížení ve 20sekundových intervalech, s bleskem spouštěným při každém čtvrtém snímku a s vypnutím a zapnutím napájení přístroje při každém osmém snímku. Použita CF karta. Přehrávání: Pokojová teplota (23 C), souvislé přehrávání v 5ti sekundových intervalech. Použita CF karta. Příprava fotoaparátu 9

22 Napájení ze síťové zásuvky Síťový napájecí zdroj byste měli používat pro dlouhodobé napájení fotoaparátu nebo při připojení na počítač nebo tiskárnu fotografií CP0 (volitelná). Zapojit do elektrické zásuvky... Připojte síťovou šňůru na kompaktní napájecí adaptér a druhý konec zasuňte do síťové zásuvky. Kompaktní napájecí adaptér CA560 2 Otevřete kryt konektorů a připojte DC zástrčku kompaktního napájecího adaptéru do zdířky fotoaparátu DC IN. Vždy po používání kompaktní napájecí adaptér odpojte a vytáhněte ze zásuvky. Vždy před připojením nebo odpojením kompaktního napájecího adaptéru vypněte napájení fotoaparátu. Akumulátor není možné dobíjet v době, kdy kompaktní napájecí adaptér napájí fotoaparát (hlavní ovladač je nastaven do jiné polohy než Off). Kompaktní napájecí adaptér CA560 nepoužívejte s žádnými jinými zařízeními než s těmi, které pracují s akumulátory BP5 nebo BP Příprava fotoaparátu

23 Používání sady nabíjecího adaptéru/kabelu napájení z autobaterie (volitelné příslušenství) Sada nabíjecího adaptéru/kabelu napájení z autobaterie CR560 (volitelné příslušenství) může být použita k nabíjení nabíjecích akumulátorů nebo k napájení fotoaparátu z automobilové zásuvky zapalovače cigaret. Napájecí akumulátor BP5 nebo BP52 (volitelný) můžete rovněž nabíjet ze sítě bez použití fotoaparátu, a to připojením kompaktního napájecího adaptéru CA560 (dodaného s nabíjecím adaptérem) k sadě nabíjecího adaptéru/kabelu napájení z autobaterie CR560. Používání automobilové zásuvky zapalovače cigaret jako napájecí zdroj DC kabel a kabel napájení z autobaterie připojte k nabíjecímu adaptéru. Nabíjecí adaptér 2 DC kabel zapojte do zdířky fotoaparátu DC IN. Ujistěte se, že napájení fotoaparátu je vypnuto. Do automobilové zásuvky zapalovače cigaret 3 4 Při spuštěném motoru zastrčte kabel napájení z autobaterie do automobilové zásuvky zapalovače cigaret. Při odpojování kabelu mějte rovněž spuštěn motor. Zapněte napájení fotoaparátu. Používáteli sadu nabíjecího adaptéru/kabelu napájení z autobaterie CR560, vždy mějte spuštěný motor automobilu. Používání sady bez spuštěného motoru může snížit kapacitu autobaterie. Vždy před vypnutím motoru odpojte sadu od napájení. Příprava fotoaparátu 2

24 Dobíjení napájecího akumulátoru Kabel napájení z autobaterie připojte k nabíjecímu adaptéru. Do automobilové zásuvky zapalovače cigaret 2 Při spuštěném motoru zastrčte kabel napájení z autobaterie do automobilové zásuvky zapalovače cigaret. 22 Příprava fotoaparátu 3 4 Nasaďte akumulátor. Napájecí akumulátor srovnejte se značnou na nabíjecím adaptéru a posuňte jej ve směru šipky. Současně lze připojit na nabíjecí adaptér až dva napájecí akumulátory BP5. K nabíjení jednoho akumulátoru lze použít kterýkoli ze slotů, A nebo B. Jsouli připojeny na nabíjecí adaptér dva akumulátory, bude nabíjen jako první ten, který byl nainstalován jako první. Druhý akumulátor se začne nabíjet po úplném nabití prvního. Jestliže byly na nabíjecí adaptér připojeny oba akumulátory předtím, než byl zapojen do zásuvky zapalovače cigaret, bude jako první nabíjen akumulátor na straně A. (Strana B se začne nabíjet po úplném nabití akumulátoru na straně A.) Při nabíjení akumulátoru bliká červeně indikátor a při nabitém akumulátoru indikátor svítí nepřerušovaně. Plné nabití jednoho akumulátoru trvá přibližně 80 minut. Nabití jednoho napájecího akumulátoru trvá přibližně 80 minut. Po nabití akumulátor vyjměte. Akumulátor vyjměte jeho posunutím v opačném směru, než jak byl instalován.

25 5 Při spuštěném motoru kabel napájení z autobaterie odpojte od automobilové zásuvky zapalovače cigaret. Když vypnete motor, přestane být akumulátor nabíjen, proto dbejte na to, abyste nabíjecí adaptér odpojili od zásuvky zapalovače cigaret. Než opět zapojíte adaptér do zásuvky zapalovače cigaret, aby se obnovilo nabíjení, vyčkejte, až bude motor běžet. Nabíjení pomocí kompaktního napájecího adaptéru Napájecí akumulátory je rovněž možné nabíjet v nabíjecím adaptéru ze síťové zásuvky, a to připojením kompaktního napájecího adaptéru CA560 místo kabelu nabíjení z autobaterie. To vám umožní používat fotoaparát v době, kdy se nabíjejí další akumulátory. Do automobilové zásuvky zapalovače cigaret... Tvar síťové zástrčky se liší podle oblasti. Kompaktní napájecí adaptér CA560 Příprava fotoaparátu 23

26 Instalace CF karty 2 Hlavní ovladač přepněte do polohy. Kryt CF karty posuňte ve směru šipky a zvednutím jej otevřete. CF karta Tlačítko Eject 3 Vložte CF kartu štítkem nahoru a šipkou směřující dovnitř. Kartu vložte tak, aby se tlačítko pro vysunutí CF karty zcela vysunulo. Chceteli CF kartu vyjmout, stiskněte tlačítko pro její vysunutí a kartu vytáhněte. Jestliže bliká indikátor fotoaparátu zeleně, fotoaparát pracuje s kartou, zapisuje, čte, maže nebo přenáší snímek. V žádném případě neprovádějte dále uvedené úkony, protože by mohlo dojít k poškození nebo ztrátě obrazových dat: Vystavovat fotoaparát nárazům nebo vibracím. Vypínat napájení fotoaparátu nebo otevírat kryt oddělení pro baterie. Otevírat kryt slotu CF karty nebo vyjímat CF kartu. Nikdy neotevírejte kryt slotu CF karty při zapnutém napájení. Myslete prosím na to, že CF karty formátované nebo editované ve fotoaparátu jiného výrobce nebo v aplikačním programu nemusí v tomto fotoaparátu pracovat správně. 24 Příprava fotoaparátu

27 CF karty a odhadované kapacity (zaznamenávané snímky) RAW Movie (velký) 2272 x 704 pixelů (střední ) 600 x 200 pixelů (střední 2) 024 x 768 pixelů (malý) 640 x 480 pixelů 2272 x 704 pixelů 320 x 240 pixelů 60 x 20 pixelů FC8M s 2 s FC6M s 223 s FC32M s 457 s FC64M s 96 s FC28M s 834 s * Čísla nad 000 jsou zobrazována jako 999, protože zobrazovací panel je schopen zobrazovat pouze tři číslice. Výše uvedené údaje jsou založeny na standardních testovacích podmínkách Canon. Skutečné hodnoty se mění v závislosti na podmínkách fotografování a na nastavení. Dále jsou uvedeny přibližné max. doby nahrávání pro filmové klipy: 30 s, 20 s. Maximální hodnoty v tabulce odpovídají souvislému fotografování. Superjemný, Jemný a Normální indikují relativní kompresní poměr. Upozornění k manipulaci s CF kartou CF karty jsou velmi přesná elektronická zařízení. Proto kartu zásadně neohýbejte, nemanipulujte s ní silou, ani ji nevystavujte nárazům či vibracím. Kartu se nesnažte rozebírat nebo upravovat. Rychlé přenesení CF karty do prostředí s výrazně odlišnou teplotou může způsobit uvnitř karty kondenzaci vodních par, která může vést k její chybné funkci. Kondenzaci vodních par zabráníte tak, že před přenesením karty do prostředí s jinou teplotou ji vložíte do utěsněného plastového sáčku, a po přenesení ji necháte v tomto sáčku přirozeně se přizpůsobit nové teplotě. Pokud ke kondenzaci vodních par na CF kartě dojde, kartu nechte mimo fotoaparát a vyčkejte do úplného odpaření všech zkondenzovaných kapek. CF kartu skladujte v dodaném ochranném pouzdře. CF karty zásadně nepoužívejte nebo neskladujte v dále uvedených typech prostředí: V místech, kde karta může přijít do styku s prachem nebo pískem. V místech s vysokou vlhkostí a teplotou. Mikrojednotky jsou záznamovým médiem s pevným diskem. Jejich předností je velká kapacita a nízká cena na jeden megabit. Jsou však relativně náchylnější na vibrace a nárazy než CF karty, které používají energeticky nezávislé paměti. Dbejte prosím náležité opatrnosti, abyste fotoaparát nevystavovali vibracím nebo nárazům, když se používá mikrojednotka, zejména při nahrávání a přehrávání. Příprava fotoaparátu 25

28 Nastavení data/času Nabídka (Rec.) Hlavní ovladač přepněte do polohy nebo. Fotoaparát se zapne. Stiskněte tlačítko. Zobrazí se nabídka [ (Rec.)] nebo [ (Play)]. Stisknutím šipky na víceúčelovém voliči vyberte nabídku [ (Set up)]. Pomocí tlačítka můžete rovněž přepínat mezi nabídkami. Stisknutím šipky nebo na víceúčelovém voliči vyberte [Date/Time], potom stiskněte tlačítko. Výchozí nastavení formátu data z výrobního závodu se může v některých regionech lišit od nastavení znázorněného na obrázku. Nastavte datum a čas. K výběru pole, které chcete změnit, použijte nebo na víceúčelovém voliči. K nastavení hodnot použijte šipku nebo na víceúčelovém voliči. Stiskněte tlačítko. Po úpravě nastavení stiskněte tlačítko, abyste zavřeli okno nabídky. Jestliže se zobrazí nabídka Set Date/Time po zapnutí fotoaparátu, znamená to, že je datovací baterie (knoflíková baterie) vybitá a že uložená nastavení byla ztracena. Po výměně datovací baterie nastavte znovu datum a čas (str. 30). Datum lze nastavit až do roku Příprava fotoaparátu

29 Nastavení jazyka Nabídka (Rec.) Hlavní ovladač přepněte do polohy nebo. Fotoaparát se zapne. Stiskněte tlačítko. Zobrazí se nabídka (Rec.) nebo (Play). Stisknutím šipky na víceúčelovém voliči vyberte nabídku (Set up). Pomocí tlačítka můžete rovněž přepínat mezi nabídkami. Stisknutím šipky nebo na víceúčelovém voliči vyberte [Language], potom stiskněte tlačítko. 5 6 Jazyk vyberte pomocí šipky,, nebo na víceúčelovém voliči. Stiskněte tlačítko. Po úpravě nastavení stiskněte tlačítko, abyste zavřeli okno nabídky. V režimu přehrávání můžete zobrazit nabídku jazyka tak, že přidržíte tlačítko a stisknete tlačítko. To však není možné, když je připojena tiskárna fotografií CP0 (volitelná). Příprava fotoaparátu 27

30 Připevnění řemínku Provlečte konec řemínku očkem fotoaparátu a potom jej protáhněte spodní částí spony na řemínku. Řemínek ve sponě utáhněte, aby se nemohl vysmeknout. Stejným úkonem připevněte řemínek na druhé straně fotoaparátu. Fotoaparátem zásadně na řemínku nepohupujte a dávejte pozor, abyste jím při jeho držení za řemínek neuhodili. Nasazení krytu objektivu Kryt objektivu nasaďte tak, aby zakrýval celý objektiv. Po fotografování nasaďte vždy kryt na objektiv. Šňůru krytu objektivu připevněte k řemínku. Kryt objektivu sejměte před zapnutím napájení.. Používání měkkého pouzdra (volitelné příslušenství) Měkké pouzdro je možné použít k nošení fotoaparátu, CF karty a dálkového ovladače. Vzhled a specifikace volitelného měkkého pouzdra se mohou podle regionu měnit. 28 Příprava fotoaparátu

31 Základní funkce Zapnutí přístroje Příklad nastavení hlavního ovladače do polohy (fotografování). Hlavním ovladačem otočte doleva nebo doprava tak, aby nebyl v poloze. Napájení fotoaparátu je vypnuto, když je hlavní ovladač v poloze, a zapnuto ve všech ostatních polohách. Při zapnutí napájení uslyšíte zvuk spouštění a zároveň se zobrazí spouštěcí okno, výjimkou jsou případy, kdy je zavřen nebo vypnut LCD monitor nebo kdy je připojen PC nebo AV kabel. (Chceteli upravit zvuk spouštění, viz str. 8) Na zobrazovacím panelu se objeví a zazní výstražný tón, pokud zapnete fotoaparát s krytem nasazeným na objektivu. V takové situaci sejměte kryt objektivu a fotoaparát vypněte a znovu zapněte. Dejte pozor, abyste se při fotografování nedotýkali objektivu. Rovněž tak netlačte prsty nebo jinými předměty na objektiv. Mohlo by to vést k chybné funkci nebo k poškození fotoaparátu. Jestliže fotoaparát nezaostří nebo se na zobrazovacím panelu zobrazuje a zazní výstražný tón, fotoaparát vypněte a znovu zapněte. Základní funkce 29

32 Funkce úspory energie Fotoaparát je vybaven funkcí úspory energie, která fotoaparát, pokud je zapnuta, v dále uvedených situacích vypne. Režim fotografování: Napájení se vypne přibližně 3 minuty od posledního použití ovladače. LCD monitor se vypne přibližně 3 minuty od posledního použití ovladače, i když je funkce úspory energie vypnuta. Režim přehrávání: Napájení se vypne přibližně 5 minut od posledního použití ovladače. Připojení na tiskárnu fotografií CP0 (volitelná): Napájení se vypne přibližně 5 minut po posledním stisknutí ovladače na fotoaparátu nebo po zhotovení posledního tisku na tiskárně. Připojení na PC: (Jestliže je fotoaparát napájen z akumulátoru, je funkce úspory energie zapnuta, a to vždy bez ohledu na její nastavení zapnutí/vypnutí. Pokud je fotoaparát napájen ze sítě, nebude tato funkce aktivní.) Přibližně 5 minut od posledního použití ovladače se na obrazovce počítače zobrazí varovné hlášení. Jestliže se ani během další minuty nepoužije žádný ovladač fotoaparátu, fotoaparát se vypne. Jestliže se fotoaparát vypne funkcí úspory energie, napájení obnovíte stisknutím spouště závěrky do poloviny. Mějte na paměti, že i při vypnutém fotoaparátu funkcí úspory energie přístroj spotřebovává malé množství energie. Funkce úspory energie je zakázána (vypnuta), když fotoaparát přehrává prezentaci snímků (str. 86). Funkci úspory energie je možné vypnout v nabídce Set up (str. 04). Přepínání mezi fotografováním a přehráváním Fotografování Hlavní ovladač přepněte do polohy. 30 Základní funkce Přehrávání Otevřete LCD monitor a hlavní ovladač nastavte do polohy. Jestliže přepnete do režimu přehrávání rychle přímo z režimu fotografování, nemusí se objektiv zasunout. Toto je vhodné v situacích, kdy chcete po kontrole nebo smazání snímku po jeho zhotovení opět fotografovat. Dejte pozor, abyste se v režimu přehrávání nedotýkali objektivu.

33 Používání LCD monitoru LCD monitor může být použit ke kontrole snímku během fotografování, k přehrávání nahraných snímků nebo k úpravě nastavení nabídek. Monitor je možné otevřít v dále uvedeném rozsahu poloh. Vyklopit doleva o 80. V poloze 90 je průběhový zámek. Naklonit dopředu k objektivu o 80 nebo dozadu o 90. LCD monitor se automaticky při přitlačení (zajištění) k zadní stěně fotoaparátu vypne. Z důvodu ochrany vždy po používání LCD monitor zavřete. Zabraňte tomu, aby se DC kabel dotýkal LCD monitoru v době, kdy je fotoaparát připojen na síťovou zásuvku. Základní funkce 3

34 LCD monitor lze rovněž nastavit do níže uvedených poloh. 2 Vyklopte LCD monitor doleva o 80 a potom jím otočte o 80 k objektivu. V této poloze se na LCD monitoru nezobrazují ikony a hlášení. Obraz na LCD monitoru je automaticky převrácen stranově ivýškově tak, aby se při pohledu od objektivu správně zobrazoval. LCD monitor přiklopte zpět k tělu fotoaparátu. Monitor přiklopte k zadní stěně fotoaparátu tak, aby se ve své poloze zajistil. Neníli úplně zavřen, bude obraz obrácený a ikony ani hlášení nebudou zobrazovány. Při správném přiklopení a zajištění LCD monitoru k zadní stěně fotoaparátu budou ikony a hlášení zobrazovány a také obraz bude správně orientován (nikoli převrácen). Přepínání mezi režimy zobrazování Stisknutím tlačítka můžete přepínat režim zobrazování LCD monitoru. Fotografování S každým stisknutím tlačítka DISPLAY se v cyklu přepínají jednotlivé režimy LCD monitoru, a to v pořadí: zobrazování zapnuto (bez informací) zobrazování zapnuto (s informacemi) zobrazování vypnuto. Nastavení zobrazování LCD monitoru můžete rovněž upravit v režimu fotografování v době, kdy je zobrazován snímek bezprostředně po jeho zhotovení tak, že nejdříve stisknete tlačítko a potom tlačítko. Režim zobrazování si fotoaparát pamatuje i po vypnutí. Po opětovném zapnutí se obnoví poslední zvolený režim. Jestliže se však LCD monitor používá pro fotografování a začne se zobrazovat ikona malé kapacity akumulátoru, nemusí se při dalším spuštění fotoaparátu LCD monitor automaticky zapnout. Změna režimu fotografování při zapnutém LCD monitoru způsobí, že se na LCD monitoru zobrazí přibližně na šest sekund důležité informace bez ohledu na to, zda je režim zobrazování informací zapnut nebo vypnut. Přepnutí voliče režimů do polohy, nebo zapne LCD monitor bez ohledu na to, zda byl zapnut nebo vypnut. 32 Základní funkce

35 Při nízkém osvětlení se v době, kdy se fotoaparát připravuje na snímek, bude zobrazovat uprostřed LCD monitoru ikona varování před roztřesením snímku. Jestliže se tato ikona zobrazí, fotografujte s bleskem, nebo přístroj nasaďte na stativ. Přehrávání LCD monitor se při přepnutí hlavního ovladače do polohy zapne. Stisknutím tlačítka lze přepínat režim zobrazování informací. Jednotlivé přehrávání: Základní zobrazování Detailní zobrazování Bez zobrazování Indexové přehrávání: Základní zobrazování Bez zobrazování Informace zobrazované na LCD monitoru LCD monitor zobrazuje informace v režimu fotografování nebo přehrávání, jako jsou nastavení fotoaparátu, zůstatková kapacita pro snímky a datum/čas fotografování. Fotografování Rámeček bodového měření Rámeček AF Zobrazovány jsou tyto informace: ( ) Režim fotografování Blesk Režim řízení Režim měření str. 4 str. 43 str. 54, 55 str. 78 Nastavení clony Indikátor MF (ruční zaostřování) Rychlost závěrky Počet snímků, které lze zaznamenat nebo čas, po který lze nahrávat filmy (s) Vyvážení bílé Expoziční úroveň Režim AEB Kompenzace zábleskové expozice Nastavení komprese L M M2 S Nastavení rozlišení Formát souboru Blokování AE/FE (červeně) Režim nahrávání filmu Režim Makro Ruční zaostřování 4.3x 5.3x 6.7x 8.2x x Zvětšovací schopnost zoomu* Varování před roztřesením snímku Malá kapacita baterie str. 70 str. 69 str. 73 str. 74 str. 58 str. 58 str. 60 str. 75, 77 str. 52 str. 53 str. 8 str. 57 str. 33 str. 6 Vzhled ikon na zobrazovacím panelu a na LCD monitoru se může lišit. Ikony ve stínovaných polích výše uvedené tabulky jsou zobrazovány na LCD monitoru, i když je zobrazování informací vypnuto. Kromě výše uvedených informací jsou zobrazovány, podobně jako v příkladu nalevo, rámeček AF, rámeček bodového měření, rychlost závěrky, clona a indikátor MF (při zvoleném ručním zaostřování). * Zvětšovací schopnost zoomu označuje kombinaci optického a digitální zoomu. Čísla jsou zobrazována pouze, když je aktivován digitální zoom. Základní funkce 33

36 Přehrávání Číslo souboru Číslo snímku Datum/čas a celkový počet fotografování (zobrazuje se jako snímek/ celkem) V režimu základního zobrazování jsou uváděny tyto informace: L M M2 S Nastavení komprese Nastavení rozlišení Formát souboru Film Status ochrany str. 58 str. 58 str. 60 str. 52 str. 96 Kromě výše uvedeného se zobrazují číslo souboru, číslo snímku a datum/čas fotografování, jak je uvedeno na obrázku vlevo. V režimu detailního zobrazování jsou uváděny rovněž tyto informace. ( ) Režim fotografování str. 4 Nastavení clony Rychlost závěrky Nastavení citlivosti ISO Nastavení rozlišení Expoziční úroveň Vyvážení bílé Režim měření Kompenzace zábleskové expozice Režim Makro Ruční zaostřování str. 58 str. 69 str. 70 str. 78 str. 74 str. 53 str. 8 Kromě výše uvedeného se zobrazují údaje citlivost ISO, rychlost závěrky, clona, histogram a také varování před přeexponováním. Poznámka k histogramu Histogram je graf, který vám umožňuje posoudit jas zaznamenávaného snímku. Čím větší jsou hodnoty v levé části grafu, tím tmavší je snímek. Čím větší jsou hodnoty v pravé části grafu, tím světlejší je snímek. U tmavého snímku nastavte kompenzaci expozice na kladné číslo. A při světlém snímku nastavte kompenzaci expozice na záporné číslo (str. 63). Varování před přeexponováním V režimu detailního zobrazování blikají přeexponované části snímku. Pomocí histogramu můžete potom rozhodnout o nastavení záporné hodnoty kompenzace expozice a snímek zhotovit znovu. 34 Základní funkce Tmavý snímek Vyvážený snímek Světlý snímek

37 S některými obrazovými soubory mohou být rovněž zobrazovány tyto informace. Připojen zvukový soubor (soubor WAV). Připojen zvukový soubor jiný než formátu WAV nebo soubor nerozpoznaného formátu. Soubor JPEG nepodporovaný standardy Design rule for Camera File system. Soubor s nerozpoznaným formátem. Mějte prosím na paměti, že informace o snímku zaznamenané tímto fotoaparátem nemusí být zobrazovány správně na jiných fotoaparátech, a naopak informace zaznamenané jinými fotoaparáty nemusí být správně zobrazovány tímto fotoaparátem. Základní funkce 35

38 Stisknutí spouště závěrky Spoušť závěrky pracuje ve dvou fázích. Rámeček AF Indikátor Stisknutí spouště do poloviny Stisknutí spouště do poloviny automaticky nastaví expozici, zaostření a vyvážení bílé. Indikátory svítí nebo blikají takto: Zeleně: Měření dokončeno (dva tóny). Oranžově: Spustí se blesk. Blikající oranžově: Varování před roztřesením snímku/nedostatečná expozice. Žlutě: Režim Makro/režim Ruční zaostřování Blikající žlutě: Problémy se zaostřováním (jeden tón) *Jestliže indikátor bliká žlutě, použijte blokování zaostření nebo zaostřete ručně (str. 80). Rámeček AF se na zapnutém LCD monitoru zobrazuje takto: Zeleně: Měření dokončeno. Žlutě: Problém se zaostřováním. Úplné stisknutí spouště Úplné stisknutí spouště otevře závěrku. Při dokončení snímku zaslechnete zvuk závěrky. S fotoaparátem nepohybujte, dokud tento zvuk neuslyšíte. Horní indikátor začne blikat zeleně a bude blikat po celou dobu nahrávání snímku na CF kartu. I když bliká indikátor oranžově nebo žlutě při částečném stisknutí spouště závěrky, můžete jejím úplným stisknutím snímek zhotovit. Snímky jsou uloženy do interní paměti fotoaparátu před jejich nahráním na CF kartu. To umožňuje ihned zhotovovat další snímky, pokud je k dispozici dostatečně velká volná paměť. Tvorbu tónů a zvuk závěrky je možné zapínat/vypínat v nabídce Set up (str. 8). Jestliže je zvuk závěrky nastaven na Off (vypnuto) a tvorba tónů nastavena na On (zapnuto), zazní při úplném stisknutí spouště jeden tón. V režimu Film není vytvářen zvuk závěrky. 36 Základní funkce
