PRO SONY DIGITÁLNÍ TTL TTL BLESK POWER S MOTORICKÝM ZOOM ZOOMOVÁNÍM FLASH NÁVOD K OBSLUZE

Transkript

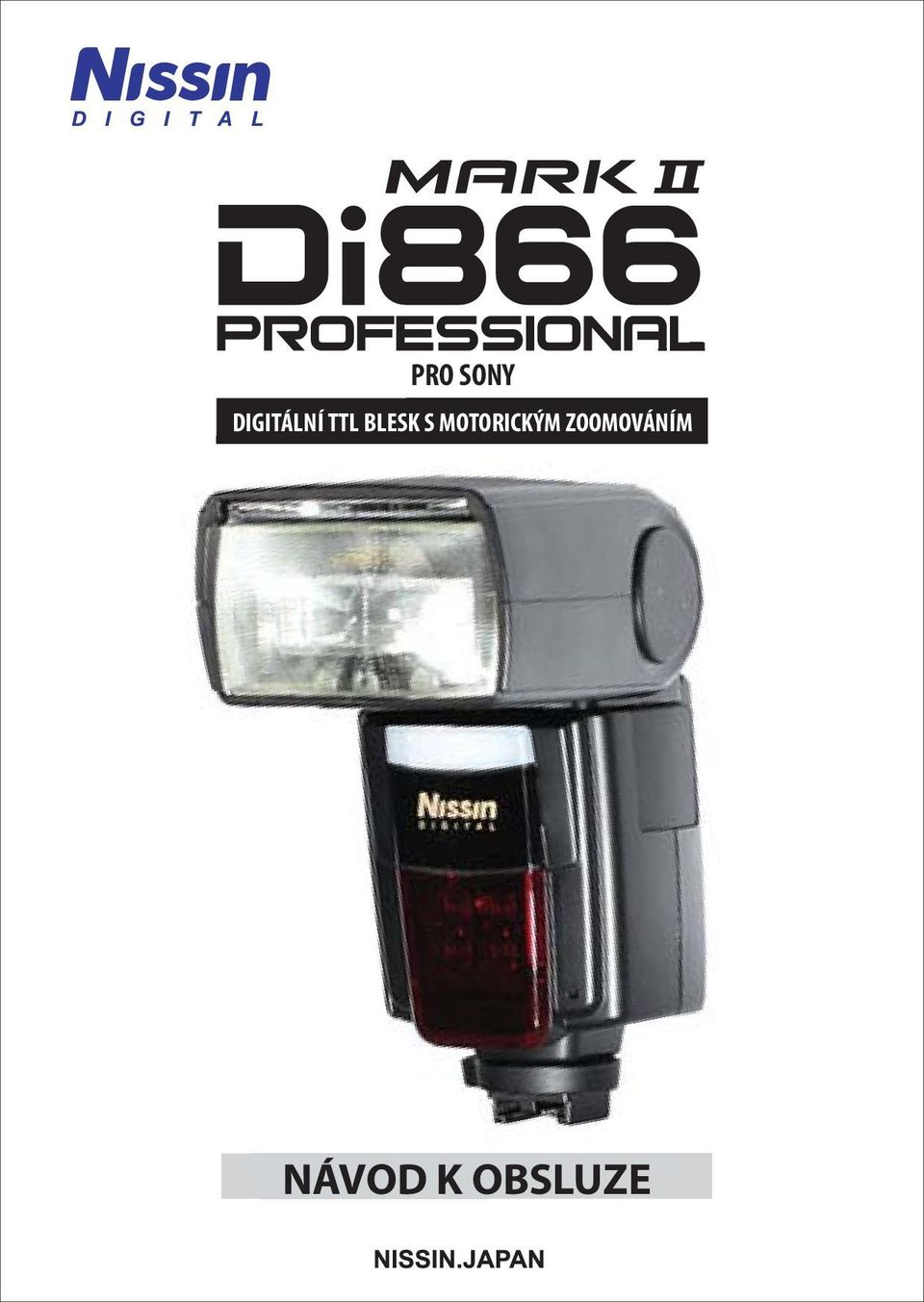

1 PRO SONY DIGITÁLNÍ TTL TTL BLESK POWER S MOTORICKÝM ZOOM ZOOMOVÁNÍM FLASH NÁVOD K OBSLUZE

2 Děkujeme vám za zakoupení výrobku společnosti Nissin Před použitím blesku si pečlivě přečtěte tento návod k obsluze a návod k obsluze fotoaparátu, získáte tak lepší přehled o správném používání blesku a zábleskové fotografii. Blesk Nissin Di866 Mark II je konstruován pro digitální jednooké zrcadlovky Sony vybavené nejmodernějšími technologiemi TTL řízení záblesku a nabízí originální barevný displej s přehlednou indikací nastavení a automatickou změnou orientace. Blesk automaticky spolupracuje se systémem řízení záblesku Sony ADI/P-TTL. Pozor, blesk Di866 Mark II typu S nelze používat v kombinaci s TTL systémy řízení záblesku jiných značek. ORIGINÁLNÍ VYBAVENÍ Zobrazení na barevném displeji blesku automaticky mění svou orientaci pro snadnou čitelnost údajů při otočení fotoaparátu na výšku. 1

3 JEDNODUCHÉ OVLÁDÁNÍ Po nasazení blesku Di866 Mark II na fotoaparát je základní kontrola zábleskové expozice plně prováděna fotoaparátem. Blesk v tomto okamžiku pracuje stejně jako vestavěný blesk fotoaparátu. Jediným rozdílem je upevnění blesku do sáněk na fotoaparátu. POKROČILÉ FUNKCE Blesk Di866 Mark II nabízí rovněž množství pokročilých funkcí. Podporovány jsou bezdrátové TTL řízení zábleskové expozice, synchronizace blesku s krátkými časy závěrky, automatický zábleskový režim řízený externím čidlem, stroboskopický zábleskový režim a další funkce. KOMPATIBILNÍ FOTOAPARÁTY Informace o kompatibilitě s jednotlivými fotoaparáty naleznete v tabulce kompatibility na domovské stránce společnosti Nissin. nebo 2

4 3 BEZPEČNOSTNÍ UPOZORNĚNÍ Tato bezpečnostní upozornění obsahují důležité informace týkající se správného a bezpečného používání výrobku. Přečtěte si je proto před zahájením používání výrobku. VAROVÁNÍ Tento symbol označuje nebezpečí vážného poranění nebo vzniku velkých hmotných škod. Blesk obsahuje vysokonapěťové elektronické součástky. Nepokoušejte se jej proto otevírat ani opravovat. V případě závady odneste blesk do servisu nebo do obchodu, ve kterém jste jej zakoupili. Dojde-li k otevření těla blesku v důsledku pádu nebo jiné nehody, nedotýkejte se vnitřních částí blesku. Neodpalujte záblesky v blízkosti očí osob ani zvířat. Může dojít k poškození zraku. Zejména při fotografování dětí dodržujte vzdálenost minimálně 1 m od fotografovaného dítěte. Pro změkčení světla záblesku můžete použít rovněž rozptylnou předsádku nebo odraz světla záblesku o strop místnosti. Blesk nepoužívejte a neuchovávejte v prostředích s hořlavými plyny, chemikáliemi a podobnými substancemi. Může dojít ke vzniku požáru nebo k úrazu elektrickým proudem. Nedotýkejte se těla blesku mokrýma rukama ani blesk nepoužívejte ve vodě. Blesk obsahuje vysokonapěťové elektrické součástky, které mohou způsobit úraz elektrickým proudem. Nefotografujte pomocí blesku řidiče automobilů ani jiných dopravních prostředků. Odpálení záblesku při umístění reflektoru blesku do blízkosti lidského těla může vést k popálení. Baterie vkládejte do blesku ve správné orientaci. Nesprávné vložení baterií může způsobit jejich vytečení, silné zahřátí nebo výbuch. UPOZORNĚNÍ Tento symbol označuje nebezpečí poškození nebo poruchy zařízení. Blesk neponechávejte ani neskladujte na místech s teplotami nad 40 C (například v automobilu). Tělo blesku není vodotěsné. Chraňte jej proto před deštěm, sněhem a vlhkostí. K čištění blesku nepoužívejte benzen, ředidla ani prostředky obsahující líh. Blesk nepoužívejte v kombinaci s fotoaparáty, které nejsou uvedeny v seznamu kompatibilních přístrojů na naší oficiální webové stránce. V opačném případě může dojít k poškození obvodů fotoaparátu. Před dlouhodobějším uskladněním blesku vyjměte baterie. Blesk chraňte před silnými nárazy a pády na tvrdou podložku. Při použití externího zdroje energie čtěte pečlivě příslušná bezpečnostní upozornění a pokyny návodu k obsluze.

5 POPIS ČÁSTÍ PŘÍSTROJE Rozptylná předsádka Hlava blesku / vysílač bezdrátového provozu Pomocný zábleskový reflektor Čidlo bezdrátového provozu Remote/Slave Pomocné světlo AF Patka blesku Odrazná karta Kontakt X Servisní port USB Konektory pro externí zařízení Konektor pro externí zdroj energie Vnější čidlo pro měření zábleskové expozice Aretační kroužek Kontakty patky blesku Pojistný kolíček Displej s automatickou změnou orientace zobrazení Zásobník na baterie Multifunkční volič Tlačítko Set Tlačítka pro nastavení Tlačítka pro nastavení Pilotní světlo (tlačítko pro odpálení zkušebního záblesku) Hlavní vypínač (tlačítko On/Off) Stojánek pro blesk Pouzdro Náhradní zásobník na baterie (volitelné příslušenství) 4

6 OBRAZOVKA HLAVNÍCH REŽIMŮ Zábleskové režimy a funkce blesku Di866 Mark II nastavitelné na blesku. Plně automatický režim Režim TTL Manuální režim Stroboskopický zábleskový režim Bezdrátový zábleskový režim TTL Uživatelská nastavení Plně automatický režim Vyzařované záblesky jsou plně řízeny fotoaparátem pro dosažení optimální expozice. str. 10 Režim TTL Vyzařované záblesky jsou plně řízeny fotoaparátem, k dispozici je rovněž korekce zábleskové expozice. str. 12 Manuální režim Manuální zábleskový režim manuální nastavení výkonu záblesku přímo na blesku. Zábleskový režim Av možnost nastavení požadovaného pracovního clonového čísla přímo na blesku. Stroboskopický zábleskový režim Osvětlení fotografované scény více záblesky v rámci jediné expozice. str. 16 str. 22 Bezdrátový zábleskový režim TTL Záblesková fotografie s použitím více bezdrátově ovládaných blesků TTL umístěných mimo fotoaparát pro tvůrčí práci se světlem. str Uživatelská nastavení Množství uživatelských nastavení pro maximální přizpůsobení chování blesku potřebám uživatele. str. 30

7 POKOČILÉ FUNKCE V některých režimech jsou k dispozici pokročilé funkce, které lze nastavovat přímo na blesku. Pokročilé funkce Pomocný zábleskový reflektor Manuální zoomování Režim Slave Nastavení clony (F-Stop)*1 Nastavení citlivosti ISO*2 Zábleskové režimy Režim TTL Režim TTL Manuální zábleskový režim Manuální zábleskový režim Manuální zábleskový režim Manuální zábleskový režim Manuální zábleskový režim *1 Efektivní v manuálním režimu při použití funkce Remote, resp. při použití blesku Di866 Mark II na filmových fotoaparátech a fotoaparátech bez pokročilejších systémů řízení záblesku. *2 Efektivní při použití funkce Remote, resp. při použití blesku Di866 Mark II na filmových fotoaparátech a fotoaparátech bez pokročilejších systémů řízení záblesku. Funkce nastavitelné na fotoaparátu blesk je automaticky ovládán fotoaparátem Rear Synchronizace blesku na druhou lamelu závěrky K odpálení záblesku dojde bezprostředně před zavřením závěrky. Pohyblivé objekty s vlastním zdrojem světla se v tomto režimu zobrazují na snímcích s neostrou světelnou stopou umístěnou správně ve směru pohybu. Zábleskový bracketing Fotoaparát zhotoví sérii snímků s různým nastavením korekce zábleskové expozice předvoleným v programu bracketingu. Synchronizace blesku s dlouhými časy závěrky Při pořizováním snímků na tmavém pozadí použije fotoaparát v kombinaci s bleskem dlouhé časy závěrky pro optimální expoziční vyvážení popředí a pozadí snímku. str. 32 str. 32 str. 32 6

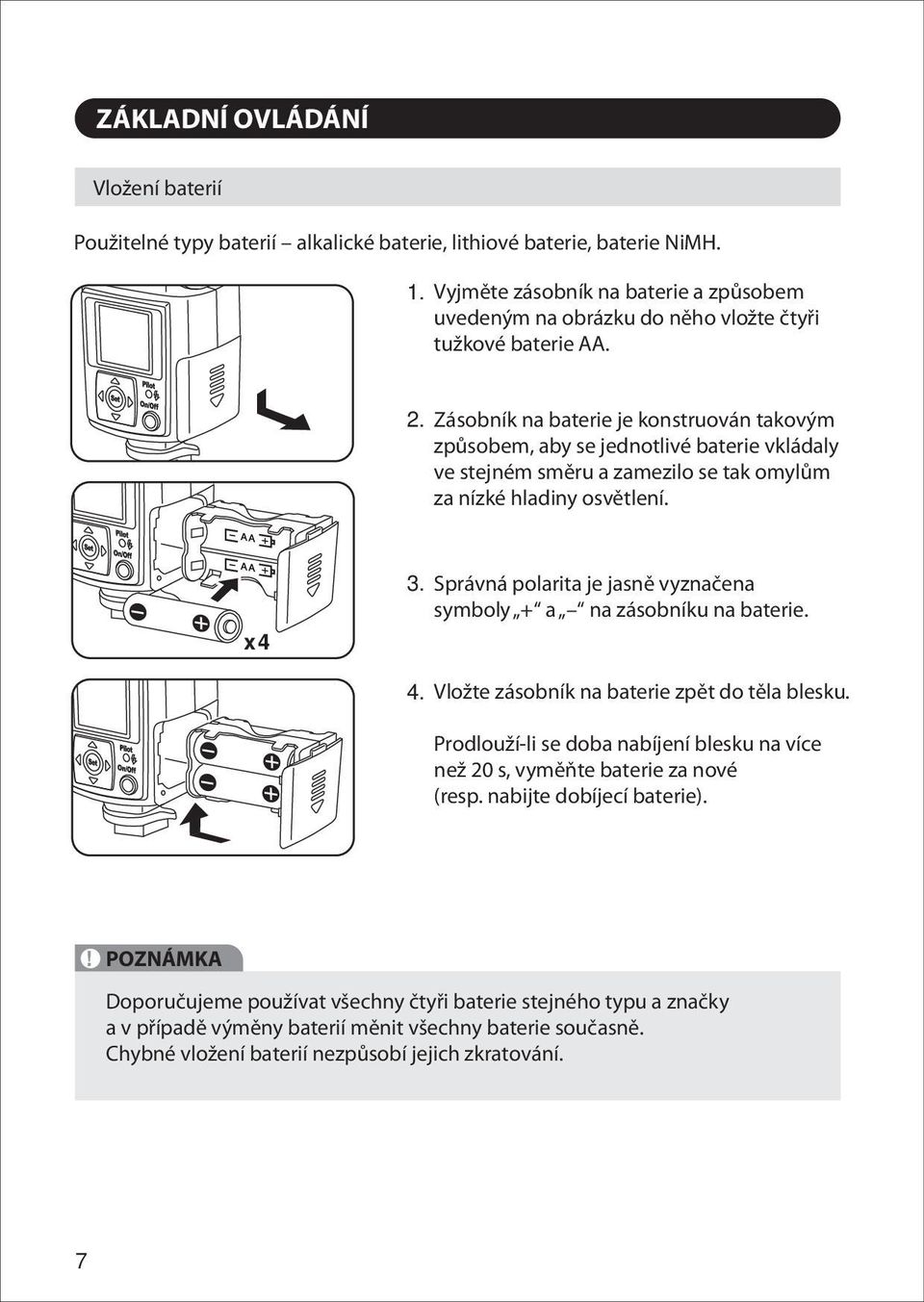

8 ZÁKLADNÍ OVLÁDÁNÍ Vložení baterií Použitelné typy baterií alkalické baterie, lithiové baterie, baterie NiMH. 1. Vyjměte zásobník na baterie a způsobem uvedeným na obrázku do něho vložte čtyři tužkové baterie AA. 2. Zásobník na baterie je konstruován takovým způsobem, aby se jednotlivé baterie vkládaly ve stejném směru a zamezilo se tak omylům za nízké hladiny osvětlení. x4 3. Správná polarita je jasně vyznačena symboly + a na zásobníku na baterie. 4. Vložte zásobník na baterie zpět do těla blesku. Prodlouží-li se doba nabíjení blesku na více než 20 s, vyměňte baterie za nové (resp. nabijte dobíjecí baterie).! POZNÁMKA Doporučujeme používat všechny čtyři baterie stejného typu a značky a v případě výměny baterií měnit všechny baterie současně. Chybné vložení baterií nezpůsobí jejich zkratování. 7

9 Nasazení blesku Di866 Mark II na fotoaparát 1. Vypněte hlavním vypínačem blesk Di866 Mark II a fotoaparát. 2. Způsobem uvedeným na obrázku uvolněte otočením aretační kroužek blesku Di866 Mark II. 3. Zasuňte upevňovací patku blesku Di866 Mark II do sáněk pro blesk na fotoaparátu. 4. Otočením aretačního kroužku v opačném směru zajistěte blesk v sáňkách na fotoaparátu. 5. Dojde k vysunutí pojistného kolíčku z patky blesku do otvoru v sáňkách na fotoaparátu. Sejmutí blesku Di866 Mark II z fotoaparátu Uvolněte aretační kroužek a vysuňte blesk Di866 Mark II ze sáněk na fotoaparátu. Zkontrolujte úplné otočení aretačního kroužku, které vede ke kompletnímu vysunutí pojistného kolíčku v patce blesku z otvoru v sáňkách na fotoaparátu. Zapnutí blesku Stiskněte hlavní vypínač blesku (tlačítko On/Off). Zobrazí se obrazovka A a aktivuje se plně automatický režim A. Pilotní světlo blesku začne červeně blikat a informuje tak o probíhajícím nabíjení blesku. Po uplynutí několika sekund se pilotní světlo zbarví zeleně. Displej se automaticky vypne po uplynutí 30 s od ukončení nastavování. Stiskněte tlačítko s pilotním světlem pro odpálení zkušebního záblesku. Pro manuální vypnutí blesku stiskněte na 2 s hlavní vypínač (tlačítko On/Off). 8

10 1. Blesk Di866 Mark II je vybaven dvojí funkcí automatického vypínání pro úsporu energie. Po uplynutí cca 30 s nečinnosti u blesku nasazeného na fotoaparát dojde k automatickému vypnutí blesku (přepnutí do pohotovostního režimu). Pro další úsporu energie lze pomocí uživatelských nastavení aktivovat vypínání displeje. V takovém případě se displej blesku automaticky vypne po 8 s nečinnosti. Nachází-li se blesk Di866 Mark II v pohotovostním režimu, je vypnutý displej a aktuální stav blesku je indikován blikáním pilotního světla v intervalu 2 s. Pro opětovné zapnutí blesku namáčkněte tlačítko spouště fotoaparátu do poloviny nebo stiskněte libovolné tlačítko na blesku. 2. V případě nečinnosti blesku Di866 Mark II po dobu delší než 30 minut dojde k úplnému vypnutí blesku a odpojení zdroje energie. Pro opětovné zapnutí blesku Di866 Mark II opakujte krok Zapnutí blesku. V případě použití blesku Di866 Mark II jako dálkově ovládaného blesku (bezdrátový režim TTL, funkce SLAVE) je vhodné změnit nastavení doby nečinnosti pro vypínání blesku pomocí uživatelských funkcí viz str. 30. Režim a hodnoty nastavené na blesku před jeho vypnutím se uloží do paměti a po opětovném zapnutí blesku se automaticky obnoví. 9

11 NASTAVENÍ REŽIMŮ A FUNKCÍ BLESKU Plně automatický režim Expoziční režimy použitelné na fotoaparátu: (Plně automatický režim) (Programová automatika) S (Clonová automatika) A (Časová automatika) (Manuální expoziční režim) a motivové programy Potrét Krajina Makro Pohyblivý objekt Západ slunce Noční scéna Ve všech výše uvedených expozičních režimech fotoaparátů pracuje blesk Di866 Mark II plně v automatickém zábleskovém režimu ADI/P-TTL. Zasuňte blesk Di866 Mark II do sáněk na fotoaparátu a zapněte jej stisknutím hlavního vypínače (tlačítko On/Off). Na displeji blesku se automaticky zobrazí symbol A symbol plně automatického režimu. Blesk je nyní nastavován systémem řízení zábleskové expozice fotoaparátu. Opětovným stisknutím hlavního vypínače (tlačítka On/Off) dojde k zaaretování tohoto režimu na blesku. (Režim se odaretuje dalším stisknutím tlačítka.) Tím jsou dokončena veškerá potřebná nastavení v tomto režimu. Po změně barvy pilotního světla na zelenou namáčkněte tlačítko spouště do poloviny pro zaostření na fotografovaný objekt. V hledáčku a na kontrolním panelu fotoaparátu se zobrazí čas závěrky, clona a indikace připravenosti k záblesku ( ). Exponujte. Blesk Di866 Mark II odpálí záblesk a výsledek expozice se zobrazí na LCD monitoru fotoaparátu. Výkon záblesku (záblesková expozice) je automaticky určován fotoaparátem pro dosažení optimální expozice snímku. Změníte-li ohniskovou vzdálenost objektivu, reaguje blesk Di866 Mark II bez zpoždění a ihned nastaví vyzařovací úhel reflektoru tak, aby odpovídal zvolené ohniskové vzdálenosti objektivu. 10

12 Nastavená ohnisková vzdálenost se zobrazuje na displeji blesku. Dostupné vyzařovací úhly reflektoru blesku Di866 Mark II odpovídají objektivům v rozmezí ohniskových vzdáleností mm (u kinofilmu a obrazových snímačů stejného formátu). Nastavte expoziční režim na fotoaparátu, zvolte ohniskovou vzdálenost a fotografujte s bleskem Di866 Mark II nasazeným na fotoaparátu. Blesk Di866 Mark II je praktickým pomocníkem při pořizování tvůrčích a živě působících snímků. Při fotografování v plně automatickém režimu vykonává prakticky všechny potřebné činnosti plně automaticky fotoaparát a vy ovládáte pouze jeho nastavení. Režim Čas závěrky Clona Nastavení na fotoaparátu Automatický Automatická Automatické Automatický Automatická Automatické S A Manuální Automatická Automatický Manuální Manuální Manuální Lze nastavit libovolný dostupný čas závěrky. Lze nastavit libovolnou dostupnou clonu. Lze nastavit libovolnou kombinaci času závěrky a clony. 11

13 Korekce zábleskové expozice v režimu TTL U nejmodernějších systémů TTL řízení zábleskové expozice je výkon záblesku ovládán vždy automaticky fotoaparátem tak, aby se dosáhlo optimální expozice. Budete-li si přát zeslabit nebo změkčit světlo záblesku, resp. více osvětlit fotografovaný objekt beze změny expozice pozadí nebo okolí fotografovaného objektu, můžete na blesku Di866 Mark II kdykoli rychle provést požadovanou úpravu nastavení. Expoziční režimy použitelné na fotoaparátu: (Plně automatický režim) (Programová automatika) S (Clonová automatika) A (Časová automatika) (Manuální expoziční režim) a motivové programy Potrét Krajina Makro Pohyblivý objekt Západ slunce Noční scéna Ve všech výše uvedených expozičních režimech fotoaparátů pracuje blesk Di866 Mark II v plně automatickém zábleskovém režimu ADI/P-TTL. Zasuňte blesk Di866 Mark II do sáněk na fotoaparátu a zapněte jej stisknutím hlavního vypínače (tlačítka On/Off). Na displeji blesku se automaticky zobrazí symbol A. Stiskněte tlačítko Set. Na displeji blesku se zobrazí šest symbolů. Pomocí tlačítek vyberte TTL a stiskněte tlačítko Set. Nepotvrdíte-li změnu nastavení, zobrazení na displeji se po uplynutí cca 8 s vrátí zpět k symbolu A. Jako výchozí nastavení je zobrazena korekce TTL zábleskové expozice 0,0 EV. Korekce TTL zábleskové expozice (výkonu záblesku) je k dispozici v 19 krocích po 0,3 EV, v rozmezí 3 až +3 EV. 12

14 Pomocí tlačítek zvolte požadovanou hodnotu korekce a stiskněte tlačítko Set. Chcete-li tuto nastavenou hodnotu používat trvale, zaaretujte ji stisknutím hlavního vypínače (tlačítka On/Off)(Hodnotu odaretujete dalším stisknutím tlačítka.). Exponujte. Hlavní objekt snímku je exponován pro dosažení cíleného světelného efektu a pozadí snímku zůstává beze změny. U některých fotoaparátů lze nastavit korekci TTL zábleskové expozice přímo na těle fotoaparátu. Nastavíte-li poté korekci zábleskové expozice rovněž na blesku, přičte se tato hodnota korekce k hodnotě korekce nastavené na těle fotoaparátu. Na displeji blesku se však zobrazuje pouze hodnota korekce nastavená na blesku. Nastavte expoziční režim na fotoaparátu, zvolte korekci zábleskové expozice a exponujte. Prakticky všechny potřebné činnosti provádí plně automaticky fotoaparát a vy ovládáte pouze jeho nastavení. 13

15 POKROČILÁ UŽIVATELSKÁ NASTAVENÍ Pokročilá uživatelská nastavení umožňují tvůrčí práci se zábleskovým osvětlením. Pro pokročilou zábleskovou fotografii jsou k dispozici následující dvě funkce nastavitelné na blesku. Pomocný zábleskový reflektor Blesk Di866 Mark II je vybaven druhým, menším zábleskovým reflektorem, který se nachází pod hlavním reflektorem. Tento malý reflektor poskytuje vyjasňovací osvětlení při osvětlování nepřímým zábleskem. Použití nepřímého záblesku může vést ke vzniku stínů ve spodní části obličejů, které lze následně vyjasnit pomocí tohoto pomocného zábleskového reflektoru. Na obrazovce režimu TTL stiskněte na cca 2 s tlačítko Set. Zobrazí se stránka TTL Advance. Pomocí tlačítek vyberte položku Sub.Flash, pomocí tlačítek Set nastavte výkon záblesku a stiskněte tlačítko nebo vyčkejte 8 s pro návrat na obrazovku režimu TTL. Podle aktuálních snímacích podmínek můžete nastavit jeden ze šesti dostupných výkonů záblesku. Výkon pomocného zábleskového reflektoru 1/1 (plný výkon) 1/2 1/4 1/8 1/16 1/32 1/64 1/128 Směrné číslo pro ISO Funkce pomocného zábleskového reflektoru je k dispozici pouze při fotografování s využitím nepřímého záblesku (během vyklopení hlavy blesku svítí nápis SUB). Po návratu hlavy blesku do základní polohy nápis zmizí. 14

16 Manuální zoomování Vyzařovací úhel reflektoru blesku lze nastavit rovněž manuálně. Manuální zoomování je vhodné v případech, kdy chcete osvětlit jinou plochu, než činí obrazové pole snímku. Při použití blesku Di866 Mark II na nesystémovém fotoaparátu (resp. na tradičním filmovém fotoaparátu) nereaguje reflektor blesku na změny nastavení ohniskové vzdálenosti použitého objektivu. V takovém případě rovněž použijte manuální zoomování. Na obrazovce režimu TTL stiskněte na cca 2 s tlačítko Set Hi-Speed Zobrazí se stránka TTL Advance. Pomocí tlačítek vyberte položku M. Zoom, pomocí tlačítek vyberte možnost On a stiskněte tlačítko Set nebo vyčkejte 8 s pro návrat na obrazovku režimu TTL. Pomocí tlačítek vyberte ohniskovou vzdálenost. Synchronizace blesku s krátkými časy závěrky Blesk Di866 Mark II lze nastavit tak, aby bylo možné pracovat s ním v kombinaci s časy závěrky až do 1/8000 s. Na obrazovce režimu TTL stiskněte na cca 2 s tlačítko Set. Zobrazí se stránka TTL Advance. Pomocí tlačítek vyberte položku Hi-Speed. Pomocí tlačítek vyberte možnost On. Stiskněte tlačítko Set nebo vyčkejte 8 s pro návrat na obrazovku režimu TTL. Hi-Speed V pravém horním rohu displeje se zobrazí symbol H jako indikace synchronizace blesku s krátkými časy závěrky. 15

17 Manuální režim Expoziční režimy použitelné na fotoaparátu: (Časová automatika) a (Manuální expoziční režim) Výkon záblesku lze volitelně nastavovat manuálně. Fotograf tak může dosáhnout požadované expozice manuální volbou nejvhodnějšího výkonu záblesku v kombinaci s požadovanou hodnotou clony. K dispozici je 22 různých výkonů záblesku od plného výkonu až po 1/128 plného výkonu (v krocích po 1/3 EV). Na fotoaparátu nastavte expoziční režim nebo. Na blesku Di866 Mark II nastavte zábleskový režim. Ze šesti zobrazených symbolů vyberte pomocí tlačítek možnost M/Av a stiskněte tlačítko Set. Pomocí tlačítek vyberte položku M a stiskněte tlačítko Set Pomocí tlačítek nastavte požadovaný výkon záblesku a stiskněte tlačítko Set Vzdálenost mezi fotoaparátem a fotografovaným objektem pro dosažení optimální expozice je ovlivněna citlivostí filmu (ISO) a clonou nastavenou na objektivu. Tato vzdálenost se zobrazuje na obrazovce manuálního zábleskového režimu. Hodnota citlivosti (ISO) je do blesku automaticky přenášena z těla fotoaparátu. Hodnotu clony nastavenou na fotoaparátu je třeba nastavit rovněž na blesku. Zadání hodnoty clony je třeba pro správné zobrazení pracovní vzdálenosti mezi fotoaparátem a fotografovaným objektem. Stiskněte na 2 s tlačítko Set, zobrazí se stránka Advance. Pomocí tlačítek nastavte kurzor na položku F.Stop a pomocí tlačítek nastavte clonové číslo, které jste nastavili na fotoaparátu. Pro zablokování hodnoty stiskněte hlavní vypínač/(tlačítko On/Off). (Pro odblokování hodnoty stiskněte tlačítko znovu.) Hodnota pracovní vzdálenosti se automaticky upraví při změně ohniskové vzdálenosti a citlivosti ISO na fotoaparátu, resp. při manuálním nastavení jiného výkonu záblesku

18 Při použití nesystémových fotoaparátů nebo tradičních filmových fotoaparátů není hodnota citlivosti (ISO) přenášena do blesku z těla fotoaparátu. V takovém případě je třeba pro správnou indikaci pracovní vzdálenosti mezi fotoaparátem a fotografovaným objektem nastavit citlivost (ISO) na blesku manuálně. Pomocí tlačítek nastavte kurzor na položku ISO na stránce Advance a pomocí tlačítek nastavte stejnou hodnotu citlivosti ISO jako na fotoaparátu. Stiskněte tlačítko Set nebo vyčkejte 8 s pro návrat na obrazovku režimu M. 17

19 POKROČILÁ UŽIVATELSKÁ NASTAVENÍ V tomto režimu jsou k dispozici pokročilá uživatelská nastavení. Sub Flash Function Manual Zoom Setting Remote Flash Function page 14 page 15 page 18 Blesk Di866 Mark II je vybaven univerzálním bezdrátovým zábleskovým systémem, který umožňuje činnost blesku rovněž v podřízeném režimu Slave. Můžete tak provozovat tvůrčí zábleskovou fotografii s více světelnými zdroji z různých úhlů. V závislosti na zábleskovém systému blesku Master jsou k dispozici dva režimy Slave. Režim Slave Digital (SD) pro systém digitálních předzáblesků a režim Slave Film (SF) pro analogové zábleskové systémy. SD SF V tomto režimu je blesk Di866 Mark II synchronizován s měřícími předzáblesky. Na blesku Master je v takovém případě třeba nastavit režim ADI/P-TTL. V tomto režimu je blesk Di866 Mark II synchronizován s tradičními zábleskovými systémy. Na blesku Master je třeba nastavit manuální zábleskový režim. V tomto režimu jsou synchronizovány rovněž studiové blesky. Režim je použitelný také pro postupnou expozici více záblesky a pro tradiční filmové zábleskové systémy. Jak zjistit, jestli je třeba použít režim SD nebo SF? Na blesku Slave nastavte režim SD a spusťte závěrku fotoaparátu pro odpálení záblesku hlavním bleskem Master. Dojde-li k odpálení záblesku na blesku Slave, využívá blesk Master režim SD, nedojde-li k odpálení záblesku na blesku Slave, využívá blesk Master režim SF. Je-li blesk Slave nastaven do režimu SF, dojde k odpálení záblesku na tomto blesku v případě obou systémů blesku Master SF i SD. Pro nastavení blesku Di866 Mark II do režimu Slave nastavte kurzor pomocí tlačítek na položku Slave na stránce Advance a pomocí tlačítek vyberte možnost SD nebo SF v souladu se systémem blesku Master. Stiskněte tlačítko Set nebo vyčkejte 8 s pro návrat na obrazovku režimu M. 18

20 Nastavení blesků Master a Slave: Nastavení režimu Master: Nastavení režimu Master se provádí pouze na jednom blesku v systému. Blesk Master umístěte na fotoaparát, zapněte a nastavte do manuálního režimu. Jako blesk Master můžete použít rovněž vestavěný blesk fotoaparátu. Zkontrolujte, který systém používáte digitální s měřícimi předzáblesky nebo analogový. Nastavení režimu Slave na blesku Di866 Mark II: Do tohoto režimu můžete nastavit a poté použít více blesků současně. Zapněte blesk Di866 Mark II a zvolte požadovaný režim Slave SD nebo SF. slave 1 Při nastavení blesku do režimu Slave blikne každé 2 s červená LED dioda jako indikace režimu Slave. Zkontrolujte nastavený m. režim Slave (SD nebo SF), který musí být stejný jako u blesku Master. Blesk Slave umístěte na libovolné místo a hlavu blesku nasměrujte požadovaným směrem. Čidlo režimu Slave na blesku Slave musí směřovat k fotoaparátu, resp. k blesku Master. slave 2 slave 3 Fotoaparát s řídícím bleskem Použijte dodávaný stojánek pro blesk. Zasuňte blesk Di866 Mark II do stojánku, který lze umístit na libovolnou vodorovnou plochu nebo přišroubovat na stativ.! POZNÁMKA Nedoporučujeme používat kovové zábleskové příslušenství může způsobit zkratování kontaktů v patce blesku. Při nastavení blesku do režimu Slave se reflektor blesku automaticky přepne do režimu manuálního zoomování a nastaví do pozice 24 mm. Reflektor blesku lze manuálně nastavit do libovolné dostupné pozice. V tomto režimu doporučujeme nastavit automatické vypínání blesku na 60 minut nebo jej zcela deaktivovat. Pracovní úhel čidla režimu Slave je přibližně

21 Režim Av Expoziční režimy použitelné na fotoaparátu: [A] (Časová automatika) a [M] (Manuální expoziční režim) Výkon záblesku je namísto systému TTL ovládán externím čidlem na blesku. Na blesku Di866 Mark II nastavte požadovanou pracovní clonu (F.Stop) a tuto clonu nastavte rovněž na fotoaparátu. Výkon záblesku (záblesková expozice) je v určitém rozmezí vzdáleností automaticky upravován pro dosažení optimální expozice. Na fotoaparátu nastavte expoziční režim [M] nebo [A]. Na blesku Di866 Mark II nastavte zábleskový režim. Ze šesti zobrazených symbolů vyberte pomocí tlačítek symbol M/Av a stiskněte tlačítko Set. Pomocí tlačítek vyberte symbol Av a stiskněte tlačítko Set. Na displeji se zobrazí hodnota clony (F.Stop) v souladu s nastavením citlivosti ISO na fotoaparátu. Pomocí tlačítek zvolte požadovanou hodnotu pracovní clony a stiskněte tlačítko Set na blesku. Pro zablokování nastavené hodnoty stiskněte hlavní vypínač (tlačítko On/Off)(Pro odblokování hodnoty stiskněte tlačítko znovu.). Stejnou hodnotu clony nastavte na fotoaparátu. Na displeji blesku se zobrazuje zvolená clona (F.Stop), maximální pracovní vzdálenost mezi fotoaparátem a objektem pro dosažení správné expozice a ohnisková vzdálenost objektivu na fotoaparátu. Výkon záblesku (záblesková expozice) je automaticky ovládán v určitém rozmezí vzdáleností. Nejkratší vzdálenost pro dosažení správné expozice je cca 1 m (od fotoaparátu k objektu). Pracovní vzdálenosti se mění se změnou ohniskové vzdálenosti a clony na blesku Di866 Mark II. Režim Av blesku Di866 Mark II není propojen s nastavením clony na fotoaparátu. Nastavení clony na blesku není řízeno fotoaparátem. Při změně nastavení citlivosti ISO na fotoaparátu je položka F.Stop (nastavení clony) automaticky upravena vůči aktuální hodnotě citlivosti ISO. 20

22 V takovém případě přeneste novou hodnotu clony F.Stop na fotoaparát. Při použití tradičních filmových fotoaparátů není fotoaparátem přenášena do blesku ani citlivost ISO ani nastavená clona. V takovém případě nastavte citlivost ISO na stránce menu Advance blesku Di866 Mark II. POKROČILÁ UŽIVATELSKÁ NASTAVENÍ V tomto režimu jsou k dispozici pokročilá uživatelská nastavení.. Pomocný zábleskový reflektor Manuální zoomování Režim Slave str. 14 str. 15 str. 18 Režim Slave podporuje kromě manuálního režimu rovněž režim Av. Nastavení režimu Slave: Na blesku Slave zvolte režim SD nebo SF a nastavte požadovanou pracovní clonu a citlivost ISO. Dále postupujte stejně jako u blesku Master podle pokynů popisujících režim Slave v kombinaci s manuálním režimem viz strana

23 Stroboskopický zábleskový režim (režim opakovaného záblesku) Expoziční režimy použitelné na fotoaparátu: [M] (Manuální expoziční režim) Opakované osvětlování pohybujícího se objektu záblesky v rámci jedné expozice zaznamená rozfázovaný pohyb objektu na jednom snímku. V tomto režimu se na blesku předem nastaví výkon záblesku, frekvence záblesků a počet záblesků v rámci jedné expozice. Výkon záblesku: K dispozici je 5 nastavitelných výkonů záblesku od 1/8 do 1/128 plného výkonu (pracuje manuální zábleskový režim). Frekvence: Lze nastavit frekvence v rozmezí 1 Hz až 90 Hz. Počet záblesků v jedné expozici: Lze nastavit 1 až 90 záblesků. Na fotoaparátu nastavte expoziční režim [ M ]. S využitím dále uvedené tabulky nastavte čas závěrky. Nastavte zábleskový režim na blesku Di866 Mark II. Ze šesti zobrazených symbolů vyberte pomocí tlačítek symbol a stiskněte tlačítko Set. Zobrazí se obrazovka pro nastavení hodnot s přednastavenými výchozími hodnotami. V tomto režimu pracuje motorické zoomování reflektoru blesku. Požadovaný vyzařovací úhel reflektoru blesku však lze nastavit rovněž manuálně. Pomocí tlačítek vyberte požadovanou položku, kterou chcete nastavovat, a pomocí tlačítek vyberte požadované nastavení. Pro zablokování nastavení stiskněte hlavní vypínač (tlačítko On/Off). Nebo stiskněte tlačítko Set, resp. vyčkejte 8 s pro návrat na obrazovku stroboskopického režimu. 22

24 V tomto zábleskovém režimu doporučujeme umístit fotoaparát na stativ.! POZNÁMKA Čas závěrky, který je třeba nastavit na fotoaparátu, se vypočte podle následujícího vzorce. Počet záblesků / frekvence = Čas závěrky Příklad: 20 záblesků frekvencí 10 Hz 20/10 = 2 Na fotoaparátu je v tomto případě třeba nastavit čas závěrky 2 s nebo delší. Je možné použít rovněž čas B (bulb). Tabulka počtu záblesků v závislosti na nastavení výkonu záblesku a frekvenci Výkon Hz / / / / / ! UPOZORNĚNÍ Při použití externího zdroje energie můžete pořizovat série vícenásobných expozic s bleskem. Nepoužívejte stroboskopický záblesk pro více než deset snímků po sobě. Po naexponování těchto snímků vyčkejte před expozicí dalšího snímku 10 až 15 minut. V opačném případě by mohlo dojít k přehřátí reflektoru blesku a poškození zařízení. Napájení blesku je zprostředkováno bateriemi v blesku a v případě jejich vybití blesk přestane pracovat. Prodlouží-li se doba dobíjení blesku napájeného hlavními bateriemi na více než 20 s, vyměňte baterie. Externí zdroj energie viz str

25 Bezdrátový zábleskový režim TTL Expoziční režimy použitelné na fotoaparátu: (Plně automatický režim) (Programová automatika) S (Clonová automatika) A (Časová automatika) (Manuální expoziční režim) a motivové programy Blesk Di866 Mark II nabízí dva bezdrátové režimy. Tato kapitola popisuje bezdrátový režim Remote (TTL)(druhý bezdrátový režim, režim Slave, je k dispozici v zábleskových režimech M a Av viz str. 16/20). Blesk nasazený na fotoaparátu nebo propojený s fotoaparátem pomocí TTL kabelu se nazývá blesk Master (hlavní blesk). V celém systému bezdrátové zábleskové fotografie je vždy pouze jeden blesk Master. Další blesky systému umístěné mimo fotoaparát se nazývají Remote flash. Při použití více zábleskových jednotek lze nastavovat a ovládat 2 různé typy blesků (CTRL a CTRL+). Pro přenos signálu mezi bleskem Master a blesky Remote jsou k dispozici 4 komunikační kanály. Dostupné kombinace fotoaparátů a blesků Tabulka bezdrátového párování TTL blesku a fotoaparátu Vestavěný blesk Nastavení skupiny blesků Blesk Remote HVL-F20AM Ch.1 RMT nebo RMT2 Typ: CTRL HVL-F58AM Nissin Di Typ: CTRL HVL-F58AM Nissin Di866 Ch.1, 2, 3, 4 RMT nebo RMT2 Ch.1, 2, 3, 4 RMT nebo RMT2 Nissin Di866 HVL-F58AM HVL-F42AM (Ch.1, 2, RMT) 24

26 Blesk Remote Počet blesků použitých v jednom okamžiku není žádným způsobem omezen. Doporučujeme však použít maximálně 3 blesky v jedné skupině při použití více blesků hrozí v závislosti na okolních podmínkách vzájemné ovlivňování jednotlivých blesků. Blesk Remote umístěte na dodávaný stojánek. Stojánek je vybaven sáňkami pro blesk a lze jej položit na vodorovnou plochu nebo přišroubovat na stativ (resp. stativ pro světla) prostřednictvím stativového závitu na spodní straně. Při nastavení blesku Di866 Mark II do režimu Remote doporučujeme nastavit dobu nečinnosti pro automatické vypínání blesku na 60 minut viz uživatelská nastavení na str. 30. Při použití jiných blesků vyhledejte pokyny v návodu k obsluze použitého blesku. Při použití režimu Remote je u blesku Di866 Mark II aktivováno manuální zoomování a reflektor blesku se nastaví do pozice 24 mm pro osvětlení širší oblasti. Pomocí tlačítek lze nastavit libovolnou jinou pozici reflektoru blesku. Při umisťování blesku Remote věnujte pozornost následujícím informacím: 1. Dbejte, aby světlo záblesků z blesku Remote nedopadalo přímo do objektivu fotoaparátu. 2. Nezakrývejte čidlo bezdrátového provozu blesku Remote. 3. Neumisťujte blesk Remote za blesk Master. 4. Při použití blesků za denního světla může dojít k přesvětlení čidla blesku Remote slunečním světlem a výraznému snížení jeho účinnosti. V takovém případě nemusí bezdrátový zábleskový systém TTL poskytovat uspokojivé výsledky. Pomoci může zastínění čidla blesku Remote před přímým slunečním světlem. Kde se nachází čidlo bezdrátového režimu Remote? Čidlo bezdrátového režimu Remote se nachází za předním panelem blesku Di866 Mark II v místě názvu Nissin DIGITAL. Pracovní úhel tohoto čidla je přibližně

27 Nastavení blesku Master U blesku Master jsou k dispozici zábleskové režimy TTL a M. Na blesku Master lze nastavit komunikační kanál, pozici reflektoru blesku (vyzařovací úhel), zábleskový režim samotného blesku Master (CTRL) a zábleskový režim a korekci expozice blesků Remote ve skupinách RMT a RMT2. Na hlavní stránce menu Vyberte bezdrátový režim WIRELESS. Na stránce Wireless Vyberte režim Master. Na stránce Master Podle pokynů na spodní liště pohybujte kurzorem a upravujte nastavení. Pohyb kurzoru Nastavení hodnoty Volba kanálu Zvolte komunikační kanál: Ch1, Ch2, Ch3 a Ch4 Off Nastavení zoomu Zvolte nastavení zoomu: Auto, 24 mm, 28 mm, 35 mm, 50 mm, 70 mm, 85 mm, 105 mm Volba režimu Zvolte režim TTL nebo režim M s redukovaným výkonem (1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128) Nastavení typu bezdrátového režimu Typ bezdrátového režimu: CTRL nebo CTRL+ 26

28 Nastavení bezdrátového zábleskového provozu 1. Nastavte kurzor na položku MODE pro zobrazení režimu TTL nebo MANUAL. Vyberete-li možnost MANUAL, bude blesk odpalovat záblesky o manuálně předvoleném výkonu. 2. Nastavte kurzor na položku TYPE pro zobrazení možností CTRL a CTRL+. 3. Nastavte kurzor na položku RATIO a vyberte možnost OFF. Off Off Nastavení bezdrátového zábleskového provozu s kontrolou kontrastu osvětlení (jedna skupina blesků) 1. Nastavte kurzor na položku MODE pro zobrazení režimu TTL nebo MANUAL. Vyberete-li možnost MANUAL, bude blesk odpalovat záblesky o manuálně předvoleném výkonu. 2. Nastavte kurzor na položku TYPE pro zobrazení možností CTRL a CTRL+. 3. Nastavte kurzor na položku RATIO pro zobrazení možností CTRL a RMT. 4. Nastavte kurzor na položku SET a nastavte výkon záblesku. Nastavení bezdrátového zábleskového provozu s kontrolou kontrastu osvětlení (více skupin blesků) 1. Nastavte kurzor na položku MODE pro zobrazení režimu TTL nebo MANUAL. Vyberete-li možnost MANUAL, bude blesk odpalovat záblesky o manuálně předvoleném výkonu. 2. Nastavte kurzor na položku TYPE pro zobrazení možností CTRL+. 3. Nastavte kurzor na položku RATIO pro zobrazení možností CTRL, RMT a RMT2. 4. Nastavte kurzor na položku SET a nastavte výkon záblesku. 27

29 PŘÍKLAD NASTAVENÍ BEZDRÁTOVÉHO SYSTÉMU RMT Blesk Master (CTRL) RMT2 KREATIVNÍ ZÁBLESKOVÉ OSVĚTLENÍ: Nastavte blesk Master. Nastavte blesk/blesky Remote. Zkontrolujte správné nastavení komunikačního kanálu a skupiny. Nasaďte blesk Master na fotoaparát a blesk(y) Remote umístěte na vhodná místa v rámci pracovního rozsahu systému, který je max. cca 10 m mezi bleskem Master a blesky Remote v závislosti na okolních podmínkách. Světlo dopadající na blesky RMT a RMT2 může vést ke zkrácení efektivní pracovní vzdálenosti. 28

30 Nastavení blesků Remote Na zábleskových jednotkách Remote lze nastavit komunikační kanál, skupinu a vyzařovací úhel reflektoru. Pro blesky Remote jsou k dispozici zábleskové režimy TTL a M, které však lze nastavovat pouze prostřednictvím blesku Master. Na obrazovce se šesti symboly vyberte pomocí tlačítek symbol a stiskněte tlačítko Set. V intervalu dvou sekund začne blikat pomocné světlo AF jako indikace nastavení blesku Di866 Mark II do režimu dálkově ovládaného blesku Remote. Pomocí tlačítek vyberte položku Channel a pomocí tlačítek zvolte komunikační kanál. K dispozici jsou čtyři komunikační kanály, 1 až 4. Pomocí tlačítek vyberte položku Group a pomocí tlačítek nastavte skupinu. K dispozici jsou dvě skupiny RMT a RMT2. Nastavte kurzor na položku MODE pro zobrazení možnosti TTL nebo MANUAL. Vyberete-li možnost MANUAL, bude blesk odpalovat záblesky o manuálně předvoleném výkonu. Při nastavení blesku Di866 Mark II do režimu Remote lze reflektor blesku nastavit do libovolné pozice v rozmezí 24 mm až 105 mm. Pro zablokování nastavené hodnoty stiskněte hlavní vypínač (tlačítko On/Off)(Pro odblokování hodnoty stiskněte tlačítko znovu). Nebo stiskněte tlačítko Set pro opětovné zobrazení obrazovky se šesti symboly a návrat zpět na obrazovku Remote. Nastavení funkcí a hodnot zůstává uloženo v paměti. Pro nastavení dalších blesků opakujte výše uvedený postup. Zábleskový režim a korekci zábleskové expozice nelze nastavit přímo na jednotlivých zábleskových jednotkách Remote, ale nastavují se pouze prostřednictvím blesku Master. 29

31 Uživatelská nastavení Množství uživatelských nastavení umožňuje maximálně přizpůsobit chování blesku Di866 Mark II. Na obrazovce se šesti symboly vyberte pomocí tlačítek symbol uživatelských nastavení a stiskněte tlačítko Set. Pomocí tlačítek vyberte položku, jejíž nastavení chcete upravit, a pomocí tlačítek vyberte zvolené nastavení. K dispozici je 7 uživatelských nastavení. My TTL Uživatelské nastavení úrovně zábleskové expozice v režimu TTL Úroveň zábleskové expozice TTL je přesně kalibrována podle standardů společnosti Nissin. Budete-li potřebovat tuto standardní úroveň zábleskové expozice změnit na vámi preferovanou úroveň, můžete ji upravit v rozmezí ±3 EV, v krocích po 1/3 EV. Modelling Spuštění modelovacího záblesku pro kontrolu rozložení světel a stínů. Série krátkých záblesků spuštěných stisknutím tlačítka pro odpálení zkušebního záblesku osvětlí fotografovaný objekt pro možnost posouzení jeho osvětlení. Display Není-li třeba využívat displej, je možné jej vypnout. Pro úsporu energie nebo odstranění rušivého osvětlení displeje je možné displej blesku vypnout. Po aktivaci této funkce se displej blesku automaticky vypne po uplynutí 8 s od provedení poslední operace. Displej blesku se neaktivuje při namáčknutí tlačítka spouště fotoaparátu, k jeho aktivaci dojde pouze při použití tlačítek blesku Di866 Mark II. Rotate Tato položka ruší funkci automatického otáčení indikace na displeji. ft/meter Tato položka umožňuje přepnout indikaci pracovních vzdáleností z metrů na stopy (ft). 30

32 Auto Off Firmware Reset Tato položka slouží k nastavení časového spínače pro automatické vypínání blesku. K dispozici jsou nastavení 10 min, 15 min, 30 min, 45 min, 60 min a off (vypnuto). Tato položka slouží k aktualizaci firmwaru. Zobrazuje aktuální verzi firmwaru. Je-li třeba provést aktualizaci firmwaru, stiskněte tlačítko. Zapojte kabel USB do počítače a potvrďte stisknutím tlačítka SET. Tato položka slouží k resetování všech uživatelských nastavení na výchozí (tovární) hodnoty. Buzzer Tato položka je k dispozici pro bezdrátový režim Remote. Při použití blesku Di866 Mark II jako blesku Remote indikuje pípnutí úspěšné spuštění blesku prostřednictvím blesku Master. Uživatelská nastavení jsou aktivní ve všech režimech a po vypnutí blesku se ukládají do paměti. Chcete-li resetovat uživatelská nastavení na výchozí hodnoty, vyberte pomocí tlačítek položku Reset, následně vyberte možnost Yes (Ano) a stiskněte tlačítko Set. Všechny uložená data budou vymazána a blesk Di866 Mark II se vrátí do svého výchozího (továrního) nastavení. 31

33 Funkce nastavované na fotoaparátu Tyto funkce není třeba nastavovat na blesku. Rear Synchronizace blesku na druhou lamelu závěrky Toto nastavení je k dispozici ve všech režimech s výjimkou režimu stroboskopického záblesku. Při použití synchronizace blesku na druhou lamelu závěrky dochází k odpalování záblesku těsně před zavřením závěrky (synchronizace na druhou lamelu závěrky). Výhodou této funkce je, že při fotografování pohyblivých objektů s vlastním zdrojem světla dlouhými časy závěrky jsou světelné stopy vytvořené objektem reprodukovány na snímku správně ve směru pohybu. Podrobnosti naleznete v návodu k obsluze fotoaparátu. Zábleskový bracketing Blesk Di866 Mark II podporuje zábleskový bracketing v režimech A a TTL. Nastavením této funkce na fotoaparátu pořídíte série snímků s odstupňovanou zábleskovou expozicí. Expoziční rozptyl (korekce zábleskové expozice) a počet snímků série se nastavuje na fotoaparátu. Podrobnosti naleznete v návodu k obsluze fotoaparátu. Synchronizace blesku s dlouhými časy závěrky Tento režim je k dispozici v kombinaci se všemi režimy blesku Di866 Mark II. Blesk pracuje v kombinaci s dlouhými časy závěrky, aby se dosáhlo správné expozice hlavního objektu i pozadí snímku za nízké hladiny osvětlení nebo v noci. Dlouhé časy vedou k pohybové neostrosti objektů, zatímco ostrý záblesk zmrazuje pohyb objektů. Kombinace dlouhých časů závěrky a světla záblesku propůjčuje statickým snímkům dojem pohybu. 32

34 DALŠÍ FUNKCE Pomocné světlo AF Při fotografování za nízké hladiny osvětlení dojde k automatickému spuštění pomocného světla AF, které osvětlí fotografovaný objekt červeně zbarveným paprskem a umožní systému automatického zaostřování fotoaparátu zaostřit i objekty v úplné tmě. Odrazná karta a vestavěná rozptylná předsádka Při fotografování na malé vzdálenosti a u portrétní zábleskové fotografie je vhodné, aby světlo záblesku nebylo příliš ostré a aby neosvětlovalo objekt příliš silně. V těchto případech doporučujeme používat odraznou kartu nebo rozptylnou předsádku. Je-li fotografovaný objekt blízko (do 2 m), vyklopte hlavu blesku o 90 směrem nahoru a vyobrazeným způsobem vysuňte odraznou kartu. Fotografujte obvyklým způsobem. Světlo vyjasňovacího záblesku přirozeným způsobem oživí fotografované objekty. Technika slabého záblesku je vhodná rovněž pro nerušící fotografování malých dětí. Vysuňte rozptylnou předsádku a sklopte ji vyobrazeným způsobem před reflektor blesku. Předsádka změkčuje světlo záblesků a reprodukuje fotografované objekty v živých barvách. Protože rozptylná předsádka vede k osvětlení větší plochy, lze v kombinaci s ní používat objektivy již od ohniskové vzdálenosti 18 mm. 33

35 Osvětlení nepřímým zábleskem Při pořizování snímků malých dětí nepoužívejte osvětlení přímým zábleskem. Namísto toho použijte nerušící osvětlení zábleskem odraženým o strop nebo boční stěnu místnosti. Fotografujete-li objekt před stěnou, může se na výsledném snímku zobrazit na této stěně rušivý ostrý stín vržený objektem. Odražením světla záblesku o strop nebo boční stěnu můžete světlo záblesku změkčit a stín tímto způsobem prakticky eliminovat. Vyklopte hlavu blesku směrem nahoru nebo do strany. Strop nebo stěna vhodné pro odražení světla záblesku by měly být ploché a bílé. Zbarvený strop nebo stěna mohou fotografovanému objektu předat barevný závoj stejné barvy. Konektor pro připojení vnějšího zdroje energie Při použití vnějšího zdroje energie se zvýší počet dostupných záblesků a zkrátí se doba dobíjení blesku. K dispozici jsou následující vnější zdroje energie. Blesk Di866 Mark II se automaticky vypne Použité baterie NiMH Počet dostupných záblesků Doba dobíjení blesku po rychlém vyzáření Nissin Power Pack PS s záblesků pro ochranu obvodů Sony External Battery Adaptor FA-EB1AM s blesku. Činnost blesku se automaticky obnoví po uplynutí 15 minut. Základní operace blesku jsou napájeny hlavními bateriemi (zásobníkem) v blesku. Dojde-li k vybití těchto baterií, nepracuje řídicí systém blesku. Prodlouží-li se při napájení blesku pouze OVERHEAT hlavními bateriemi doba dobíjení na více než 20 s, vyměňte baterie. 34

36 Servisní port USB Pro možnost aktualizace firmwaru blesku je blesk Di866 Mark II vybaven servisním portem USB. Blesk Di866 Mark II je zkonstruován tak, aby spolupracoval s aktuálně dostupnými fotoaparáty i fotoaparáty novějšími, resp. fotoaparáty s provedenou aktualizací firmwaru. V případě potřeby budou na webových stránkách společnosti Nissin k dispozici ke stažení aktualizované verze firmwaru blesku. K propojení blesku lze použít kabel USB dodávaný s tělem fotoaparátu. Kontakt X Blesk Di866 Mark II lze použít rovněž v kombinaci s fotoaparáty, které nejsou vybaveny sáňkami pro blesk, resp. středovým kontaktem. Některé fotoaparáty jsou namísto toho vybaveny samostatným konektorem se synchronizačním kontaktem pro připojení blesku (kontaktem X). Pro tyto fotoaparáty je blesk Di866 Mark II vybaven stejným synchronizačním konektorem s kontaktem X. Propojení fotoaparátu s bleskem se v takovém případě provede pomocí standardního synchronizačního kabelu pro připojení blesku. 35

37 SPECIFIKACE Kompatibilní fotoaparáty Jednooké zrcadlovky Sony systému ADI vybavené sáňkami pro blesk Kompaktní digitální fotoaparáty. Seznam kompatibilních přístrojů viz webové stránky společnosti Nissin. Směrné číslo 60 při ohniskové vzdálenosti 105 mm (ISO 100/m) 40 při ohniskové vzdálenosti 35 mm (ISO 100/m) Výkon 83 Ws při plném výkonu záblesku Vyzařovací úhly Odpovídají ohniskovým vzdálenostem mm (resp. 18 mm při použití rozptylné předsádky) Napájení 4 alkalické tužkové baterie AA (lze použít rovněž Ni-MH nebo lithiové baterie AA) Výdrž baterií záblesků v závislosti na aktivním režimu (při použití alkalických baterií) Úsporný režim Blesk se přepíná do pohotovostního režimu po cca 30 s nečinnosti a zcela se vypíná po předvolené době. Dobíjecí doba 5,5 s při použití nových alkalických baterií a plném výkonu záblesku Záblesková expozice ADI v kombinaci s digitálními jednookými zrcadlovkami Sony, Automatická expozice měřená externím čidlem blesku, Manuální expozice s volitelným nastavením výkonu záblesku (viz níže uvedená tabulka směrných čísel) Pomocné světlo AF Efektivní pracovní rozsah pomocného světla AF je cca 0,7 m až 10 m Barevná teplota záblesku 5600 K při plném výkonu záblesku Doba trvání záblesku 1/300 s (plný výkon) 1/300 s 1/ s (řízený záblesk) FP synchronizace s krátkými časy závěrky Bezdrátový zábleskový provoz Bezdrátový provoz v režimu Master Bezdrátový provoz v režimu Remote Externím čidlem řízený provoz v režimu Slave Režim Slave pro digitální předzáblesky Režim Slave pro analogové systémy Efektivní dosah bezdrát. provozu 10 m (přímá vzdálenost) Externí zdroj energie Konektor pro připojení externího zdroje energie (volitelné příslušenství) Nissin Power Pack PS300 Sony External Battery Adaptor FA-EB1AM Servisní port USB Pro aktualizace firmwaru pomocí souborů stažených z webu Nissin Kabel USB není součástí dodávky Synchronizační kontakt Systémové kontakty Sony pro režim ADI Standardní synchronizační kontakt Kontakt X Rozměry mm Hmotnost 380 g 36

38 Tabulka směrných čísel a dob trvání záblesku Směrná čísla v manuálním zábleskovém režimu (ISO 100/m) Pozice reflektoru blesku 24 mm 28 mm 35 mm 50 mm 70 mm 85 mm 105 mm Doba trvání záblesku (s) Full /600 1/ /900 1/ /1500 1/ /3200 Výkon záblesku 1/ /5000 1/ /9000 1/64 1/ / /22000 ŘEŠENÍ MOŽNÝCH PROBLÉMŮ Blesk se nezačne nabíjet. Baterie nejsou vložené správně >>> Vložte baterie při zachování správné polarity. Baterie jsou vybité >>> Baterie vyměňte v případě, že dobíjecí doba blesku přesáhne 20 s. Nedojde k odpálení záblesku. Blesk není správně upevněn na fotoaparát >>> Upevněte blesk správným způsoben do sáněk na fotoaparátu. Blesk se automaticky vypne >>> Zapněte blesk hlavním vypínačem. Snímek s bleskem je podexponovaný nebo přeexponovaný. V blízkosti hlavního objektu se nacházel objekt s vysokou odrazností nebo silný zdroj světla >>> Použijte manuální zábleskový režim nebo odpovídající korekci úpravou nastavení úrovně TTL zábleskové expozice. Blesk je nastaven do manuálního zábleskového režimu a nachází se v nesprávné vzdálenosti >>> Nastavte blesk do režimu TTL nebo zvolte jiný manuální výkon záblesku. 37

39 ZÁRUČNÍ PODMÍNKY Následující důvody výskytu závady mohou porušovat stanovené záruční podmínky. Podrobnosti týkající se poskytované záruky se liší v závislosti na zemi prodeje zařízení. 1. Výrobek není používán podle pokynů návodu k obsluze. 2. Výrobek je opravován nebo upravován neautorizovanou osobou/firmou. 3. Výrobek je používán s nekompatibilním fotoaparátem, objektivem, adaptérem nebo jiným příslušenstvím. 4. Závada byla způsobena požárem, zemětřesením, záplavami, škodlivými exhalacemi a dalšími podobnými jevy. 5. Výrobek je skladován v prašném, vlhkém nebo extrémně teplém prostředí. 6. Výrobek je poškrábán, rozdrcen nebo jinak opotřebován v důsledku hrubého zacházení. 7. Záruční list neobsahuje název prodejce, datum a razítko, resp. není vůbec k dispozici. 38
