1 DiskStation DS111 Stručná instalační příručka ID dokumentu: Synology_QIG_1bayCL_

2 BEZPEČNOSTNÍ POKYNY Před pouţitím si pozorně přečtěte tyto bezpečnostní pokyny a uschovejte tuto příručku na bezpečném místě pro budoucí pouţití. Udrţujte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny. Před čištěním nejdříve odpojte napájecí kabel. Otírejte produkt Synology navlhčenými papírovými utěrkami. Nepouţívejte k čištění chemikálie ani čisticí prostředky ve spreji. Neumisťujte produkt Synology na vozík nebo stůl, který není stabilní, aby nedošlo k převrácení produktu. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby napětí napájecího zdroje bylo správné a stabilní.

3 OBSAH BALENÍ Neţ začnete, zkontrolujte obsah balení, abyste ověřili, ţe jste obdrţeli následující poloţky. Hlavní jednotka X 1 Instalační disk CD Napájecí adaptér 2m síťový kabel Napájecí kabel RJ-45 Sada pro sestavení Šrouby pro upevnění pevného disku X 6 (2 náhradní) Šrouby pro upevnění krytu Synology X 3 (1 náhradní)

4 DISKSTATION VE ZKRATCE Č. Název prvku Místo Popis 1) Hlavní vypínač Přední Hlavní vypínač slouţí k zapnutí a vypnutí stanice Synology DiskStation. Chcete-li vypnout stanici Synology DiskStation, stiskněte hlavní vypínač a podrţte jej, dokud neuslyšíte zvukový signál a dokud nezačne blikat kontrolka napájení. 2) Kontrolky 3) Tlačítko Copy 4) USB port 5) Port esata 6) Ventilátor 7) Tlačítko RESET 8) Síťový port 9) Napájecí port Přední Přední Přední a zadní Přední Zadní Zadní Zadní Zadní Kontrolka oznamuje stav interního disku a systému. Další informace naleznete v části TABULKA INDIKACE KONTROLEK na straně 15. Tlačítko Copy se rozsvítí, kdyţ připojíte USB zařízení (například digitální fotoaparát nebo USB flash disk) k USB portu na předním u. Stisknutím tlačítka zkopírujete data z připojeného USB zařízení na interní pevný disk stanice Synology DiskStation. Synology DiskStation obsahuje USB porty pro připojení externích pevných disků, USB tiskáren a jiných USB zařízení. Port esata slouţí k připojení externího pevného disku SATA. Ventilátor slouţí k vyfukování odpadního tepla ze stanice Synology DiskStation. Spustí se automaticky při zapnutí serveru. V případě poruchy ventilátoru bude systém vydávat zvukový signál. 1. Slouţí k obnovení výchozích hodnot IP adresy, DNS, hesel pro účet admin. 2. Slouţí k přeinstalaci stanice Synology DiskStation. Do síťového portu na stanici Synology DiskStation se připojuje kabel RJ-45. Do napájecího portu na stanici Synology DiskStation se připojuje napájecí adaptér.

5 INSTALACE PEVNÉ HO DISKU Disk Station vyţaduje pro instalaci jeden 3,5 pevný disk SATA. Podrobnosti naleznete níţe: Upozornění! Pokud k instalaci pouţijete pevný disk, na kterém se nacházejí data, systém pevný disk naformátuje a veškerá data budou vymazána. Pokud data potřebujete, zálohujte je. 1. Poloţte server vodorovně na stůl. Zadní by měl směřovat k vám. 2. Zatlačením odsuňte horní kryt.

6 3. Vytáhněte horní kryt. 4. Vloţte pevný disk do šachty pro pevný disk. 5. Upevněte pevný disk 4 dodanými šrouby pro disk.

7 6. Přiloţte horní kryt a zasuňte jej zpět. 7. Upevněte kryt 2 dodanými šrouby na kryt.

8 ZAPNUTÍ SERVERU 1. Připojte napájecí adaptér k serveru a zapojte napájecí kabel do elektrické zásuvky. 2. Pomocí síťového kabelu připojte server k přepínači/směrovači/rozbočovači. 3. Zapněte server stisknutím hlavního vypínače na předním u. Počkejte, dokud kontrolka napájení nebude svítit modře.

9 INSTALACE SYSTÉ MOVÉ HO SOFTWARU Uživatel systému Windows 1. Vloţte instalační disk CD do počítače. 2. V automaticky otevřené nabídce zvolte moţnost Spustit. 3. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li moţnost Nastavení jedním klepnutím, heslo správce bude prázdné.

10 Uživatel systému Mac 1. Vloţte instalační disk CD do počítače. 2. Poklepejte na miniaturu jednotky CD-ROM. 3. Poklepejte na poloţku MacOSX. 4. Poklepejte na soubor SYNOLOGY-Assistant.dmg.

11 5. Poklepejte na automaticky vytvořenou miniaturu SYNOLOGY-Assistant.dmg na ploše. 6. Spusťte průvodce nastavením poklepáním na poloţku Synology Assistant. 7. Klepněte na moţnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 8. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li moţnost Nastavení jedním klepnutím, heslo správce bude prázdné.

12 BLAHOPŘEJEME! Server je nastaven. Informace o rozšířeném nastavení a správě můţete nalézt v uţivatelské příručce na instalačním disku CD. Další informace a online zdroje naleznete na adrese

13 Technické údaje stanice Synology DiskStation Položka DS111 Interní pevný disk 3,5 SATA (II) x 1 Max. kapacita Pevný disk vyměnitelný za chodu Rozhraní pro externí pevný disk 3 TB Ne USB x 3 esata x 1 Síťový port Gigabitový x 1 USBCopy Ventilátor systému (mm) Rozměry (V x Š x H) (mm) x 1 (50 x 50) 160 x 63 x 218 Hmotnost (kg) 0.81 Windows 2000 a novější Podporovaní klienti Mac OS X 10.3 a novější Ubuntu 9.04 a novější Max. počet uţivatelských účtů Max. počet skupinových účtů Max. počet sdílených sloţek Max. počet souběţných připojení Max. podporovaný počet IP kamer Systém souborů Typ svazku Certifikace Reţim spánku HDD Upozornění na události NTP FTP přes SSL/TLS Připojení HTTPS Doména Windows ADS iscsi Plánované zapnutí/vypnutí EXT4 EXT3 FAT (externí disk, čtení/zápis) NTFS (externí disk, čtení/zápis) Základní FCC třída B CE třída B BSMI třída B

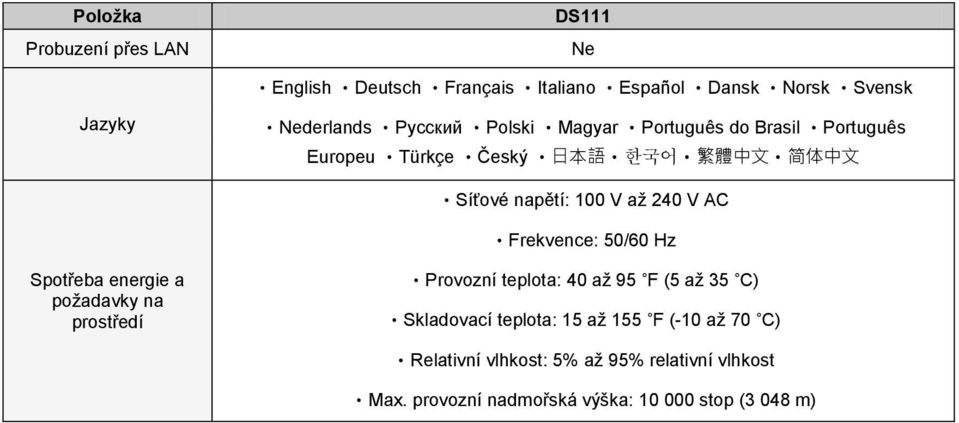

14 Položka Probuzení přes LAN DS111 Ne English Deutsch Français Italiano Español Dansk Norsk Svensk Jazyky Nederlands Русский Polski Magyar Português do Brasil Português Europeu Türkçe Český 日 本 語 한국어 繁 體 中 文 简 体 中 文 Síťové napětí: 100 V aţ 240 V AC Frekvence: 50/60 Hz Spotřeba energie a poţadavky na prostředí Provozní teplota: 40 aţ 95 F (5 aţ 35 C) Skladovací teplota: 15 aţ 155 F (-10 aţ 70 C) Relativní vlhkost: 5% aţ 95% relativní vlhkost Max. provozní nadmořská výška: stop (3 048 m)

15 TABULKA INDIKACE KONTROLEK Kontrolka Barva Stav Popis Zelená Svítí Vypnutý Svazek je normální Reţim spánku HDD STATUS Svítí Na svazku je k dispozici méně neţ 1 GB místa Na svazku je k dispozici méně neţ 1 % místa Oranţová Bliká Svazek je v omezeném reţimu nebo se zhroutil Ţádný svazek Svítí Gigabitová linka LAN Zelená Bliká Síť je aktivní Vypnutý Síť nefunguje DISK/eSATA Zelená Bliká Vypnutý Probíhá přístup k disku Disk je normální Svítí Byl nalezen USB disk USBCopy Zelená Bliká Kopírování dat Vypnutý Není připojen ţádný USB disk Svítí Napájení připraveno Napájení Modrá Bliká Spouštění Vypínání Vypnutý Napájení je vypnuto
