1 Národný projekt MODERNIZÁCIA MIESTNEJ ÚZEMNEJ SAMOSPRÁVY Informačný workshop aktivity 1 Názov: Smart kamerové systémy a mobiliár Trebišov

2 MKDS

3 MKDS (městské kamerové dohlížecí systémy) jsou v dnešní době sofistikovaná a technicky velmi náročná zařízení postavená na serverech a to i virtuálních, vysoce výkonných PC, datových uložištích běžně s vizualizací na monitorové stěny a obsluhou jedním ovládacím multizařízením. Takováto řešení vyžadují nepřetržitou IT podporu.

4 Co je inteligentní video? Inteligentní video je hlavně o snižování obrovského množství informací, které video záznamy obsahují a následně tak činí jejich procházení rychlejší a zvládnutelnější v menším počtu osob. Inteligentní videoanalytika v kamerách tedy činí MKDS spolehlivější, univerzálnější a drasticky snižuje pracovní zátěž obsluhujících zaměstnanců.

5 Inteligentní IP kamera nikdy nespí. Je neustále ve střehu a čeká na impuls pro zahájení nahrávání nebo zaslání poplachu příslušnému operátorovi, 24 hodin denně, 7 dnů v týdnu. Videoanalytické aplikace také dokáží procházet pořízený záznam a důležité informace dále zasílají do dalších systémů.

6 Zastaralé a rozsáhlé kamerové systémy nelze efektivně využívat neboť sledování řady monitorů a případných incidentů je pro obsluhu velmi náročné a mnohdy prostě nemožné. Inteligentní kamerové systémy toto omezení ruší, a to zejména díky tomu, že obsluha nemusí hodiny pozorně sledovat monitory, na kterých se nic neděje. Místo toho je systém například sám upozorní na pohyb osob v nežádoucích oblastech, jízdě automobilu v protisměru nebo u zvukových detekcí na křik na ulici, či řinčení skla a automaticky se do místa zvuku natočí.

7 V zásadě je můžeme dělit na statické pevné kamerové body dynamické otočné a panoramatické kamerové body, To v závislosti na hw a dle jeho způsobu využití a zaměření v místě instalace.

8 Dále pak analytické s využíváním metadat pro práci se záznamem, kdy se výrazně urychlují dohledání události operátorem, aktivní takové, které ihned při detekci upozorní operátora na zaznamenanou událost a jemu tak nic neunikne. Je nucen za zvukového, nebo vizuálního upozornění systému ihned reagovat.

9 Virtuální čára Zakázaná zóna Odložený objekt Ztracený objekt Počítání a pohyb osob Detekce obličejů Detekce RZ vozidel Teplotní mapa Detekce zvuku

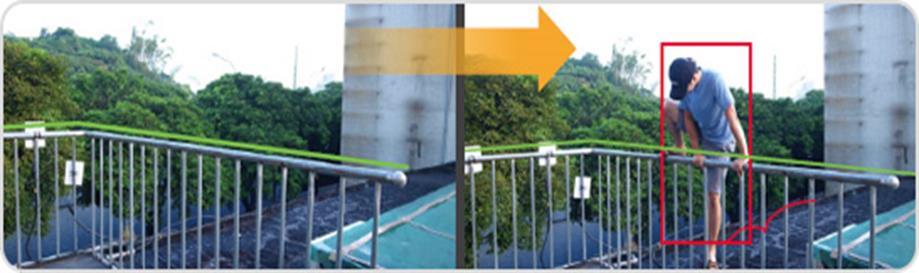

10 Jednoduchá a velmi široce využívaná funkce. Slouží k vymezení prostor, kde je vstup zakázán. Ale i tam, kde je určen směr silničního provozu (jízda v protisměru).

11 Detekce pohybu je základní video analytickou aplikací dostupnou na většině modelech IP kamer. Při narušení zóny aplikace upozorní operátora na osoby vstupující do definovaných oblastí v určenou dobu.

12

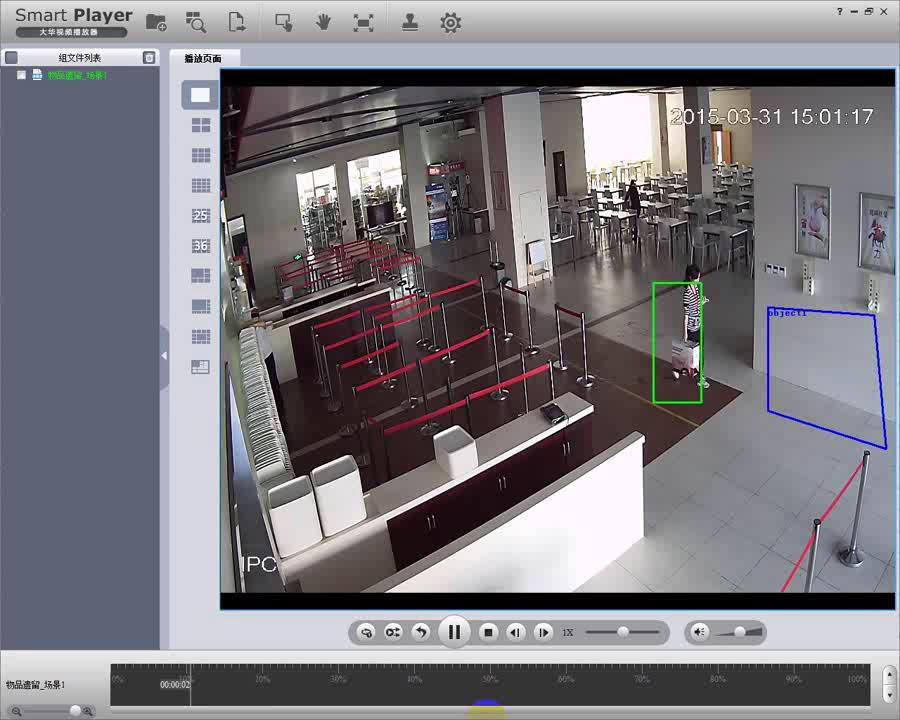

13 Jedná se o nejčastěji používanou funkci např. na letištích a v prostorách s větším počtem osob (hromadná doprava) a slouží k identifikaci předmětu, který se za běžného provozu v místě nevyskytuje (bomba).

14

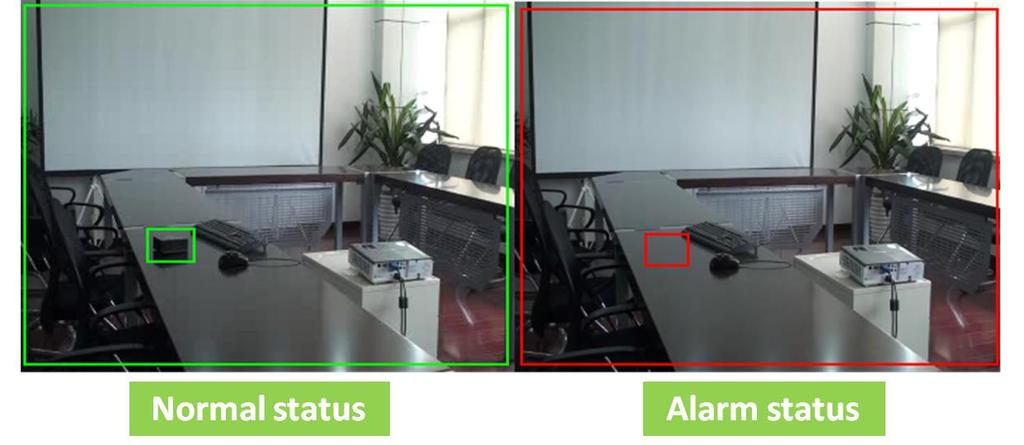

15 Kamera provádí kontrolu oblasti a upozorní na odcizený objekt, který byl součástí dohlíženého prostoru.

16 Kamera střeží prostor a zároveň vyhodnocuje počet průchodů na vstupu. Získaná data kamera převede do přehledných grafů pro snazší vyhodnocení.

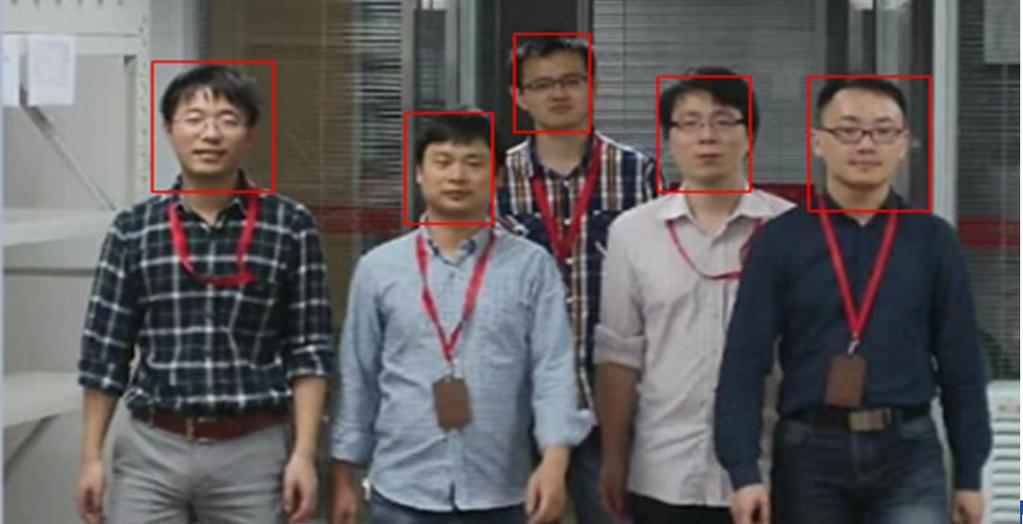

17 Kamera aktivně vyhledává ve snímaném obrazu lidské tváře a zaznamenává detekované události, pro následnou rychlejší identifikaci.

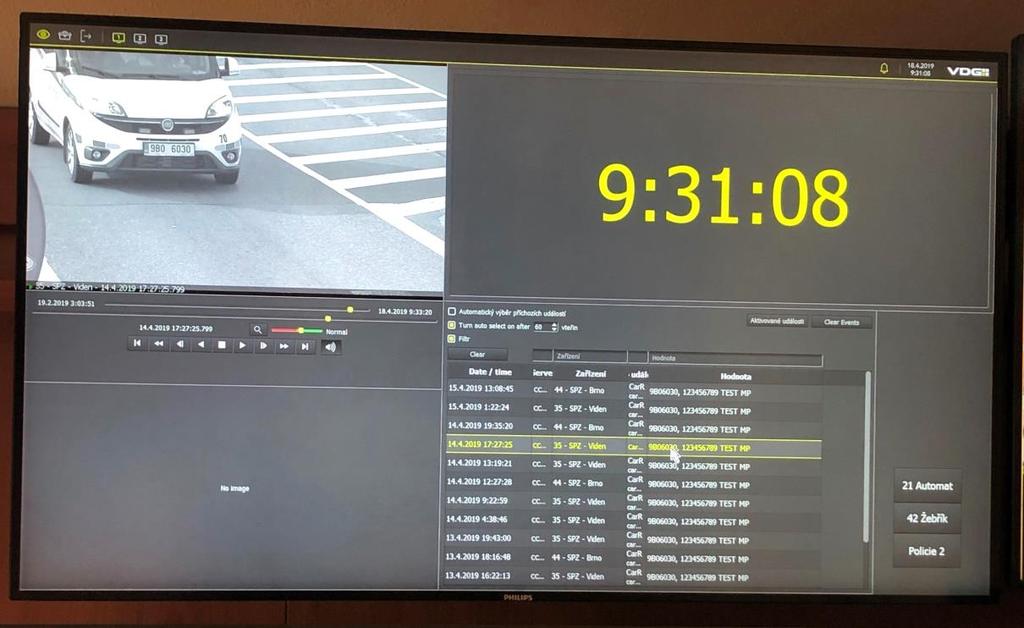

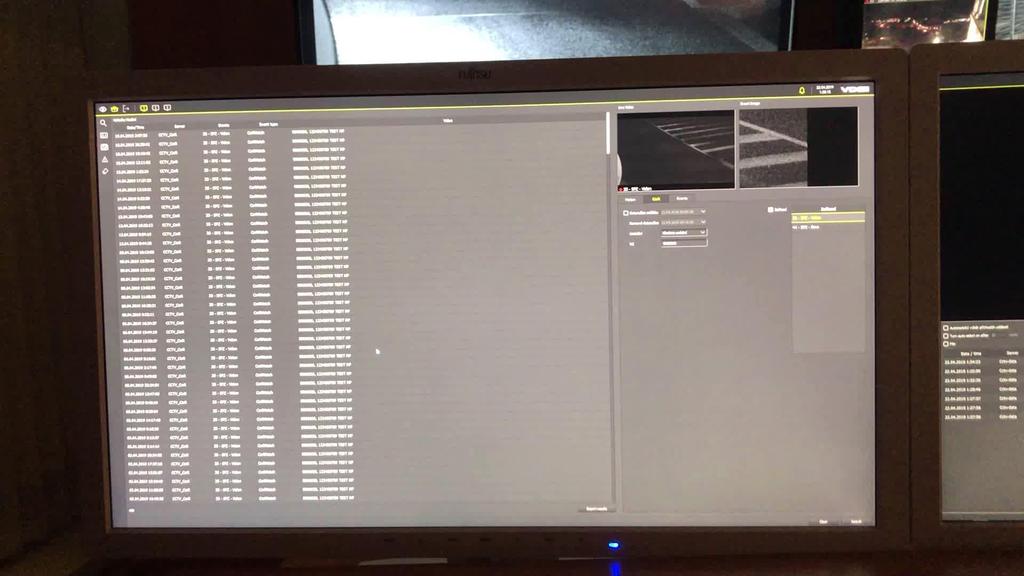

18 Je videoanalytická aplikace rozpoznávající registrační značky pomalu jedoucích vozidel a to dokonce i s MPZ. Tato data ukládá do výstupů a vyhodnocuje. Je-li v systému zadána zájmová RZ vozidla ihned na tuto skutečnost upozorní obsluhu zvukovým signálem a přehledovým layoutem (oknem) pro okamžité přehrání záznamu s instrukcemi pro opatření. Jedná se o velmi využívanou funkci zejména pro potřeby SKPV P ČR a ostatních operativců.

19

20

21 V posledních letech velmi využívaná analýza napříč statistickými daty v bezpečnostním managementu. A to především pro svou intuitivní přehlednost. Snadno zjistitelné místo s největší frekvencí osob.

22

23 Nejedná se přímo o video analytickou funkci, přes to má detekce zvuku nezastupitelné místo v inteligentních kamerových systémech. Detekce zvuku funguje na podobném principu jako detekce pohybu a umožní rozpoznat hluk (rozbití okna, křik, střelba), které využije jako spoušť pro zahájení nahrávání či upozornění obsluhy. Detekce zvuku je efektivním bezpečnostním doplňkem a to zejména v situacích, kde detekce pohybu selhává, ať už z důvodu přílišné tmy či dění mimo záběr kamery.

24 Pokud k tomuto přičteme statistické výstupy např. ve formátu excel je to téměř dokonalé Avšak, operátor a lidský faktor bude vždy důležitý a nezastupitelný. Tyto inteligentní funkce jen nahrazují další operátory a pomáhají obsluze v dokonalém přehledu při monitoringu stále se opakujících činností operátora na MKDS. Je studiemi prokázáno, že pozornost u této specifické činnosti je 100%-ní max. 20 minut a pak rapidně klesá. A právě proto jsou tu inovativní pomocníci ve formě moderních technologií.

25 V dnešních podmínkách je docela běžné sloučení hned několika samostatných sw za účelem jedné činnosti a tou je v našich podmínkách bezpečnost veřejného prostoru.

26 Klasickým příkladem je propojení MKDS a PCO, či EZS. PCO (EZS) odešle textovým protokolem do systému MKDS zprávu, že byl napaden objekt napojený na PCO a ten má v přednastavených prepozicích zakódováno, že je-li napaden tento objekt, tak kamera, která je v dohledu objektu, se na něj samočinně natočí a ostatní kamery v okolí se natočí na únikové trasy od napadeného objektu. Současně se otevře karta příslušného objektu pro vkládání informací operátorem. Toto vše je doprovázeno zvukovým signálem, který musí operátor vypnout.

27 Dalším, velmi časté využití v praxi je v souvislosti s dopravou. Např. parkovací systémy, kdy na začátku parkovací zóny je kamera, která načítá RZ vozidel a má předdefinovánu dobu projetí vozidla danou oblastí a na konci zóny je opět kamera stejné funkce a detekuje, zda vozidlo projelo. Neprojelo-li, zaparkovalo, neproběhla-li platba parkovného k příslušné RZ vozidla, řidič se dopustil přestupku = nezaplatil.

28 Dále pak semafory k řízení provozu s detekcí kolon a jízdy na červenou a další a další

29 Samostatnou kapitolou je nastavení základního ovládacího sw kamerových systémů. To je bez pochyby ta nejdůležitější a nejnáročnější činnost. Jen kvalitně nastavený systém bude výrazně napomáhat obsluze a bude zvyšovat pocit bezpečí v monitorovaných prostorech.

30 Obecně běžné je dnes základní nastavení tras (tůr) s rozdílnými oblastmi zájmu v dohledu kamery na denní a noční. Protože ve dne je potřeba sledovat jiné prostory, než v noci. Zejména pak v závislosti na osvětlení! V závislosti na zájmu chráněném zákonem ve sledovaném prostoru (např. trhy na Náměstí a jiné kulturní akce), kdy je režim zcela jiný, specifický.

31 Obdobně funkce presetů (presets) tj. kdy otočná kamera se netočí plynule a souvisle, ale jen se otáčí do zájmových míst, kde po určený čas stojí.

32 Nezbytností je kvalitní obousměrný přenos dat, nejlépe na optických vláknech. Neumožňují-li to okolnosti, pak mikrovlnou (vzduchem) a to nejméně na technologiích pracujících v pásmu 17GH a výše. Ty tam jsou doby, kdy postačilo 5.2GH.

33 Dalším trendem je využívání mobilních zařízení pro práci v terénu. Většinou se jedná o smartphony a různé tablety, či přímo pojízdné kanceláře. Tyto technologie dnes pracují na datech s nejčastěji využívanými operačními systémy Android a ios + další. Zde se jedná spíše o operativní techniku pro práci hlídky v terénu tak, aby se mohla při přesunu do místa detekované události již během jízdy tzv. podívat, do čeho jede. A lépe tak zvolit taktiku úkonů, či zákroku.

34 V samotném závěru je neméně důležitá práce s daty při exportu. Zásada ochrany osobních údajů je zde více, než na místě a rovněž taky kvalita výstupu pro jeho další důkazní využitelnost. Tedy jinak řečeno komprimované ukládání dat v systému a jeho zpětná dekomprimace po exportu ve standardně zobrazovatelném režimu s ochranou proti spuštění a kopírování dat s vlastním spouštěcím a prohlížecím sw, jako pojistkou.

35 Dnešní kamerové systémy toto vše běžně využívají. Inteligentní funkce, propojitelnost s jinými bezpečnostními systémy, panoramatické a termo kamery, doplněné o audio. Ty tam jsou doby, kdy dostačovalo prostě jen mít nějaké ty kamery

36 Jiří Hamerník velitel MP MIKULOV a Manažer prevence města Mikulov
