1 AXION

2

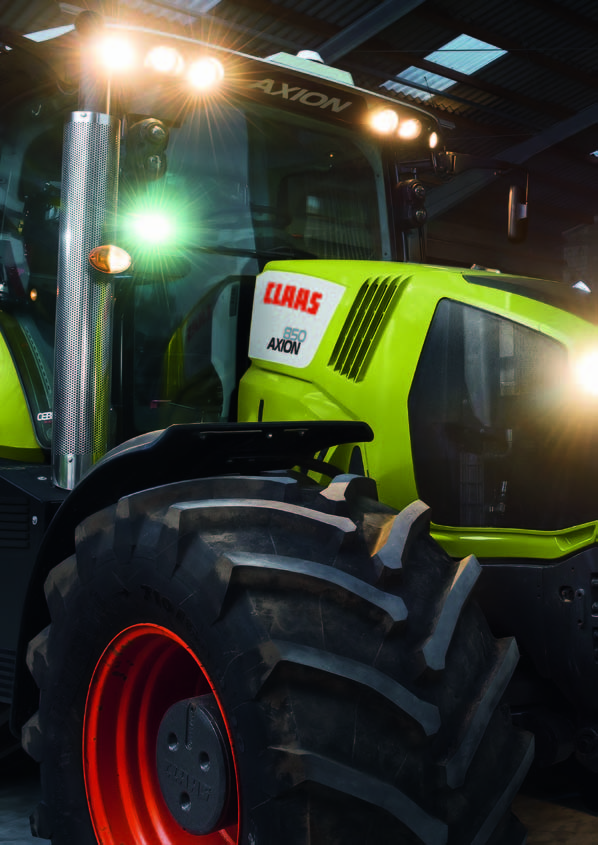

3 AXION 800. Mluví sám za sebe. Obzvláště přesvědčivé jsou často věci, které není třeba vysvětlovat. Věci, které člověk v pravém slova smyslu zažije a pochopí sám. Tyto věci nás přesvědčí - trvale. Přesně takovým typem je nový AXION 800. Traktor, jehož přednosti mluví sami za sebe. Ovládání, které není hádankou. Pohodlí, díky kterému se zdají být dlouhé pracovní dny krátké. Inteligentní pracovní síla, která splňuje všechny požadavky. Nový traktor AXION 800 slučuje dobré geny úspěšných výrobních řad ARION 600 / 500 a AXION 900 v jeden traktor, který má všechny předpoklady k tomu, aby Vás přesvědčil. Také odborní novináři z 20 zemí Evropy poznali jeho sílu a ocenili AXION 800 titulem Tractor of the Year Mluví právě sám za sebe. Nový AXION 800. Upozornění: V této brožuře používáme tzv. kódy QR. S pomocí smartphone se dostanete přímo na doplňkové animované informace na internetu. Pokud byste nemohli kódy QR využít, zadejte jednoduše do Vašeho internetového vyhledávače příslušný odkaz. go.claas.com/ axion800video

4 Pro každého ten správný. AXION 800 přesvědčí velkým počtem modelových variant a možností použití a odpovídá tak individuálním požadavkům zákazníka. Palubní počítač CEBIS nebo CIS, plynulá převodovka CMATIC nebo převodovka se stupni řaditelnými pod zatížením HEXASHIFT, řídící systém pro manévrování na souvrati a systémy řízení. To vše máte na výběr.

5 AXION 800 CIS: s převodovkou se stupni řaditelnými pod zatížením HEXASHIFT, palubním počítačem CIS a mechanickými rozvaděči AXION 800 CEBIS: s převodovkou se stupni řaditelnými pod zatížením HEXASHIFT, CEBIS, elektronickými rozvaděči a řídícím systémem pro manévrování na souvrati AXION 800 CMATIC: s plynulou převodovkou CMATIC, CEBIS, elektronickými rozvaděči a řídícím systémem pro manévrování na souvrati Obsah CLAAS POWER SYSTEMS Motor 8 Následné ošetření výfukových plynů 10 HEXASHIFT 12 ZF ECCOM Konstrukce 24 Bezpečnost 26 Vývodový hřídel 30 Hydraulická soustava 32 Zadní zvedací závěs 34 Přední zvedací závěs 36 Kabina Vybavení 40 Varianty kabiny 42 CMOTION 44 CEBIS 46 DRIVESTICK, multifunkční loketní opěrka 48 CIS 50 Komfort 52 EASY Efficient Agriculture Systems ISOBUS 58 Systémy řízení 60 CSM 62 Management zakázek a TELEMATICS 64 Údržba 66 First CLAAS Service 68 Argumentace 70 Technické údaje 71

6 CPS CLAAS POWER SYSTEMS. Optimální pohon pro ty nejlepší výsledky. Vývoj strojů u firmy CLAAS je podmíněn neustálou snahou o ještě vyšší stupeň účinnosti, větší spolehlivost a optimální hospodárnost. Pod názvem CLAAS POWER SYSTEMS (CPS) kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému, který udává měřítka. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu nastavení, s úsporou paliva, s rychlou návratností investic. go.claas.com/axion800design 6

7 7

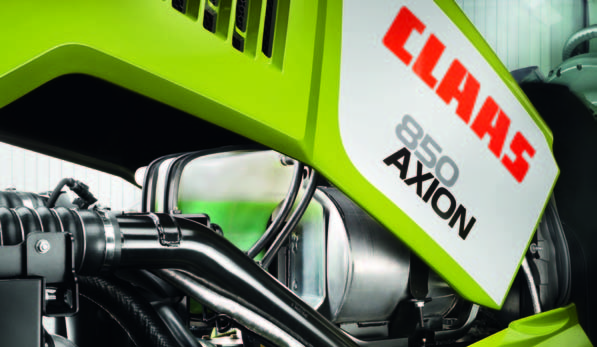

8 Čistá síla. Silné jádro. Pod jednodílnou kapotou motoru pracuje šestiválcový motor FPT (Fiat Power Train) NEF-6 se zdvihovým objemem 6,7 l. Motor splňuje podmínky emisní normy Stage IV (Tier 4), které je dosaženo pomocí technologie SCR. Je vybaven nejmodernější čtyřventilovou technologií vstřikování Common-Rail, chladičem plnícího vzduchu a turbodmychadlem s variabilní geometrií nastavení lopatek (VGT). Stálý výkon. Díky specifické linii motorů CLAAS máte k dispozici plný točivý moment s větším rozsahem otáček. To zaručuje konstantní výkon a uvolnění energie, když je zapotřebí. Práce šetrná na spotřebu při nízkých otáčkách motoru a maximálním krouticím momentu s vývodovým hřídelem ECO nebo práce při jmenovitých otáčkách s plnou rezervou nepředstavuje žádný problém. Visctronic hospodárné ovládání ventilátoru. Elektronické ovládání ventilátoru Visctronic umožňuje přesné přizpůsobení otáček ventilátoru dle zatížení a teploty motoru, čímž zajišťuje, že motor pracuje neustále při optimální teplotě. Redukované otáčky ventilátoru snižují hlučnost motoru a šetří palivo tím, že ventilátor běží na plný výkon jen v případě, kdy je to potřeba. go.claas.com/tractor-visctronic 8

9 AXION 850 Nm 264 k MAX k Proměnná geometrie lopatek turbodmychadla. Turbodmychadlo VGT zajišťuje při jakýchkoli otáčkách motoru optimální plnící tlak. Tato výkonová a otáčková regulace přeplňování motoru dává motoru schopnost dodat 70% maximálního kroutícího momentu i při volnoběžných otáčkách (viz charakteristika). Optimalizované spalování zajišťuje nízkou spotřebu paliva a nejlepší výkon AXION Kroutící moment (Nm) Maximální výkon (k) ECE R ot/min Hodnoty podle ECE R 120 Motor 9

10 Stage IV (Tier 4). AXION 800 splňuje emisní normu Stage IV (Tier 4). Zavedením normy Stage IV (Tier 4) bude dokonce následovat další redukce emisí PM- a NO x téměř na nulu. SCR - čistota díky močovině. SCR je zkratka pro selektivní katalytickou redukci. Při tomto procesu jde o přeměnu Oxidu dusíku na čistý dusík. Což se děje pomocí syntetického, vodného roztoku močoviny (AdBlue 1 ), který je přiváděn z přídavné nádrže. Následným zpracováním výfukových plynů může spalovací proces probíhat v motoru optimálně. Plně integrovaný systém SCR. Při sestavování traktoru AXION 800 byly od začátku zohledňovány všechny potřebné komponenty následného zpracování výfukových plynů. Výhled a přístupnost stroje tak zůstaly zcela zachovány. Dieslový oxidační katalyzátor (DOC) se nachází pod kapotou motoru přímo za turbodmychadlem, neboť pro optimální reakci vyžaduje vysoké teploty výfukových plynů. Katalyzátor SCR je integrován do výfuku a umístěn na pravé straně stroje. Neustále připraven k práci. Nádrž na močovinu je vyhřívaná a integrací do palivové nádrže získává další tepelnou ochranu. Navíc dochází k proplachování vedení systému SCR, aby byla zajištěna bezproblémová funkce tohoto zařízení. 1 AdBlue je registrovaná značka VDA. 10

11 Čistá záležitost. Dieslový oxidační katalyzátor (DOC) Vstřikovací tryska močoviny Vyhřívaná nádrž na močovinu Katalyzátor SCR 455 l palivová nádrž s integrovanou 42 l nádrží močoviny Následné ošetření výfukových plynů 11

12 HEXASHIFT pro lepší účinnost Hlavní pracovní rozsah Převodové stupně pro 40 km/h Převodové stupně pro 50 km/h při až ot/min, pneumatiky: 20.8 R 42 km/h

13 Šestinásobný modul převodovky s řazením pod zatížením HEXASHIFT Elektrohydraulicky ovládané čtyřrychlostní skupiny Hydraulicky ovládané řazení změny směru jízdy REVERSHIFT Plazivé převodové stupně - volitelně Převodové stupně řaditelné pod zatížením CLAAS HEXASHIFT. Díky HEXASHIFT řadíte všech šest stupňů pod zatížením a čtyři automatizované skupiny hravě konečky svých prstů nebo automaticky automatickým řazením HEXACTIV. HEXASHIFT je k dispozici ve dvou různých verzích vybavení: ECO 40 km/h při ot/min ECO 50 km/h při ot/min Pomocí překrývání převodových stupňů řazených pod zatížením lze využít plný výkonnostní potenciál motoru. Překrýváním je rovněž umožněna bezproblémová změna rychlostních skupin. Jasné výhody. Řazení rychlostních skupin bez použití spojky Dobré odstupňování pojezdových rychlostí ve všech oblastech Dvanáct převodových stupňů v hlavním pracovním rozsahu Plně automatizované řazení s automatikou řazení HEXACTIV Velká míra účinnosti na poli i na pozemních komunikacích pro nízkou spotřebu paliva Volitelně plazivé rychlosti až 450 m/h Komfortní možnosti nastavení s ovládacím panelem CIS nebo CEBIS Mimořádný komfort obsluhy s DRIVESTICK nebo CMOTION Řízení činnosti motoru a převodovky CLAAS pro jemný průběh řazení rychlostních skupin a převodových stupňů Powershift Celkový výsledek DLG-PowerMix traktoru AXION 850 HEXASHIFT: 248 g/kwh palivo + 22 g/kwh AdBlue 1 1 AdBlue je registrovaná značka VDA. HEXASHIFT 13

14 Citlivost převodovky REVERSHIFT. Traktor reaguje při změně směru jízdy různě v závislosti na způsobu využití a zatížení. Agresivitu převodů změny směru jízdy REVERSHIFT je možné nastavit v devíti stupních (-4 až +4) a nabízí díky tomu ten nejlepší jízdní komfort za všech situací. A sice sériově ve všech modelech AXION 800 (CEBIS a CIS). Ať už se jedná o plynulou změnu směru jízdy s těžkým pluhem na souvrati nebo rychlou změnu směru jízdy v silážním žlabu - s HEXASHIFT je vše možné. Inteligentní volba převodu. Při aktivaci převodů řazených pod zatížením je možné také automaticky měnit převodový stupeň, pokud má být rychlost vpřed jiná než vzad. Stejně tak je možné na souvrati stiskem tlačítka zařadit předem předvolený převodový stupeň. Díky tomu se jede na souvrati vždy stejnou rychlostí. 14

15 Neustále ve správném převodovém stupni. HEXASHIFT. Automatické ovládání převodovky. Aby nebylo nutné každý převodový stupeň přeřazovat (jako je tomu v případě běžných převodovek Powershift), volí převodovka HEXASHIFT při změně rychlostních skupin v závislosti na rychlosti a zatížení automaticky vyhovující stupeň - je jedno, zda se jede manuálně nebo automaticky. Je-li ve skupině D sešlápnut spojkový pedál, přizpůsobí převodovka při opětovném sešlápnutí automaticky stupeň řazení pod zatížením. To může být velmi nápomocné např. při blížící se křižovatce. Startovací a rozjezdový převodový stupeň HEXACTIV. Startovací převodový stupeň při nastartování motoru může být volen mezi A1 a D1. Při každém novém startování bude zařazen nastavený startovací převodový stupeň. Pro provoz s aktivovanou automatikou řazení HEXACTIV může být rovněž zvolen zvláštní rozjížděcí převodový stupeň. Tento je okamžitě zařazen, jakmile zůstane traktor stát. HEXASHIFT 15

16 HEXACTIV řadí za Vás. Automatický systém řazení HEXACTIV. Protože máte důležitější činnost, nechte řadit HEXACTIV automaticky. Automatické řazení převodových stupňů HEXACTIV můžete nastavit mnohačetnými dobře promyšlenými funkcemi dle přání a způsobu využití. Tři režimy pro automatické řazení volitelné v CEBIS nebo CIS. 1 Plně automatický: HEXACTIV řadí při rozdílných otáčkách motoru dle zatížení, pojezdové rychlosti a požadavku obsluhy, resp. okamžité polohy plynového pedálu 2 Režim vývodového hřídele: HEXACTIV řadí tak, že otáčky motoru resp. otáčky vývodového hřídele zůstávají konstantní 3 Manuální režim: HEXACTIV řadí podle otáček motoru, které může řidič předem naprogramovat Ve vybavení CIS jsou režimy HEXACTIV vyobrazeny jako zde. 16

17 Čtyři strategie jízdy Manuální řazení v režimu pole Manuální řazení v režimu doprava Automatické řazení v režimu pole Režim Spínač pluhu stisknutý Spínač HEXACTIV není stisknutý Spínač pluhu není stisknutý Spínač HEXACTIV není stisknutý Spínač pluhu stisknutý Stisknutý spínač HEXACTIV Řazení Řazení rychlostních skupin stisknutím DRIVESTICK Řazení převodových stupňů (1-6) pod zatížením pouhým dotykem DRIVESTICK Řazení rychlostních skupin ťuknutím na DRIVESTICK Řazení převodových stupňů (1-6) pod zatížením pouhým dotykem DRIVESTICK Řazení rychlostních skupin stisknutím DRIVESTICK Řazení převodových stupňů pod zatížením (1-6) automaticky 4 Automatické řazení v režimu doprava Spínač pluhu není stisknutý Stisknutý spínač HEXACTIV Řazení rychlostních skupin automaticky Řazení převodových stupňů pod zatížením (1-6) automaticky HEXASHIFT 17

18 Přenos sil v % Přenos sil s převodovkou CMATIC Ø 82,80 Ø 92,55 Efektivně a komfortně. CMATIC představuje plynulou techniku převodovky u traktorů CLAAS. U výrobní řady AXION 800 byla tato převodovka nahrazena převodovkou ZF Terramatic. Jedná se o bezstupňovou převodovku s větvením výkonu využívající čtyři mechanické rozsahy řazené automaticky pomocí vícelamelových spojek. Manuální změna rychlostních skupin není zapotřebí. Plynule se dvěma mechanickými skupinami km/h Vysoký mechanický podíl přenosu sil zajišťuje v každém rychlostním rozsahu výborný stupeň účinnosti s nízkou spotřebou paliva. Přenos sil v % Tak nabízí převodovka traktoru AXION 800 v hlavním pracovním rozsahu na poli mezi 7 a 15 km/h průměrný mechanický podíl přenosu sil přes 80%. Své silné stránky vykazuje také při přepravní práci po silnici s průměrným mechanickým přenosem sil přes 90%. Ø 36,63 Ø 75,00 km/h Hydraulický přenos sil Mechanický přenos sil Podíl mechanického přenosu sil 18

19 CLAAS CMATIC. Plynulá jízda. Využití opravdového potenciálu. Při pojezdových rychlostech 0,05 km/h až 50 km/h je možné využít plný pracovní výkon. Také při jízdě vzad zajišťuje mechanický přenos výkonu vynikající tažný výkon. Kromě toho je možný každý převodový poměr s jakýmikoli otáčkami motoru, díky čemuž nabízí traktor AXION 800 po celý rok ohromný potenciál využití. AXION 800 ukazuje své silné stránky s ot/min při maximální pojezdové rychlosti 50 km/h a s ot/min při 40 km/h také v přepravě. Nesešlapuje-li řidič plynový pedál, nachází se převodovka ve stavu aktivního klidu a traktor stojí bezpečně ve své pozici. Tak se může bezpečně, jistě a pohodlně rozjet např. ve strmém vjezdu na pole nebo na křižovatce. CMATIC 19

20 CMATIC. Optimální nastavení. Jednoduchá a přehledná obsluha. Převodovka CMATIC disponuje třemi způsoby obsluhy: pojezdový pedál, CMOTION a manuální režim. U obou prvních režimů lze pojezdovou rychlost měnit plynovým pedálem nebo pomocí CMOTION. Otáčky motoru a převodový poměr se nastavují automaticky - pro optimální účinnost a nízkou spotřebu. V manuálním režimu určuje řidič počet otáček motoru a převodový poměr. Automatická regulace motoru a převodovky není aktivní. Vždy aktviní řežim je zobrazen v systému CEBIS. Plynový pedál nebo CMOTION. Výměna mezi pojezdovým pedálem a režimem CMOTION probíhá během jízdy stiskem tlačítka v loketní opěrce. Vždy aktivní režim je zobrazen v systému CEBIS. Auto Plynový pedál CMOTION Manuálně 20

21 Stačí stisknout tlačítko. Pomocí tempomatu otáček mohou být otáčky motoru nastaveny rychle a jednoduše pod plným zatížením. V systému CEBIS je zřetelně rozpoznatelné, při jakých otáčkách motoru převodovka zpomaluje rychlost. Při aktivované paměti otáček motoru, jako např. při práci s vývodovým hřídelem, je možné předurčit, při jaké diferenci k uloženým otáčkám motoru bude převodový poměr redukován. Dodávka paliva může být pro jednotlivé režimy a pro obě paměti otáček motoru určena zvlášť. Pouhým stisknutím tlačítka je tak dodávka paliva přizpůsobena dané činnosti, např. při změně ze silničního provozu na provoz po poli. CMATIC 21

22 Rychlostní rozsahy na míru. Převodovka CMATIC umožňuje v obou směrech tři volně nastavitelné rychlostní rozsahy. Daný aktivní rychlostní rozsah je vyobrazen v systému CEBIS a je měnitelný za jízdy oběma tlačítky multifunkční ovládací páky CMOTION. Čím níže je nastavená maximální hodnota rychlostního rozsahu, tím přesnější je dávkování rychlosti. Pro všechny rychlostní rozsahy je možno nastavit tempomat, přičemž se rychlost během jízdy ukládá buď pomocí tlačítka na ovládací páce CMOTION nebo v systému CEBIS. S CMATIC má každý řidič možnost nastavení svého vlastního profilu dle daného pracovního nasazení. S atraktivní technologií převodovky CMATIC jste schopni využít plný výkon Vašeho traktoru AXION 800 hospodárně a produktivně - a to při optimálním komfortu obsluhy. 22

23 CMATIC. Práce bez prostojů. Více než jen brzdit. Převodovka CMATIC nabízí různé možnosti přizpůsobení zpomalování danému pracovnímu nasazení. Zesílení brzdného účinku motoru: Pokud není plynový pedál sešlápnut a ovládací páka CMOTION je tažena zpět, je převodový poměr redukován a tím jsou zvýšeny otáčky motoru. Navíc začne pracovat tlaková motorová brzda. Ta se spustí automaticky dle potřeby a zesílí tak brzdný účinek motoru až 2,5 krát. Opotřebení brzd je redukováno. Sjíždění extrémně strmých kopců s těžkým návěsem: Pro udržení tahu v oji je možné se z místa při zabrzděném návěsu rozjet stiskem CMOTION. Tato funkce může být využívána až do rychlosti 10 km/h. CMATIC 23

24 Stabilní a obratný. Dostatek tažné síly. Štíhlý pro malý poloměr otáčení. Firma CLAAS vyvinula ze svých nasbíraných zkušeností z oblastí standardních traktorů s výkonem přes 400 k dokonale přizpůsobitelné řešení pro AXION pro dlouhodobá využití v nejtěžších podmínkách. Motor je uložen v robustní rámové konstrukci s integrovanou olejovou vanou, což umožňuje optimální rozložení sil na přední závěs a konstrukci přední nápravy. Speciálně tvarovaná čelní konstrukce nabízí přímo nad přední nápravou široký nástavbový prostor pro chladiče. Před a za tím je to velmi úzké, jako vosí pas. To slibuje velký úhel natočení a malý poloměr otáčení. V pacovním nasazení to znamená: Vysoká stabilita také při využití těžkých čelně připojených nářadí Velký rejd předních kol pro maximální obratnost Optimální přístupnost k celému prostoru motoru a veškerým bodům údržby go.claas.com/axion800front-structure 24

25 Rozhodující výhody: Dlouhý rozvor náprav: Velká míra jízdního komfortu Stabilní jízda v přímém směru Větší tahová síla díky lepšímu rozložení hmotnosti Příznivá a bezpečná situace na pozemní komunikaci Větší zvedací síla díky lepšímu rozložení hmotnosti Krátká celková délka: Dobrá obratnost Krátká délka soupravy na pozemní komunikaci Dobrý výhled Dobré vedení čelně připojeného nářadí Dobrá hmotnost na jednotku výkonu: Optimalizovaná spotřeba paliva Snížený tlak na půdu Dynamika v silniční přepravě Rozložení hmotnosti vpředu / vzadu: 50 : 50 Konstrukce 25

26 Plně vyvážen. S mnoha možnostmi dotížení přední a zadní nápravy je možné AXION 800 optimálně přizpůsobit jakémukoli využití. Pouze tak může být plně využit jeho výkonový potenciál - bez zbytečných ztrát. Mají-li být vykonávané těžké práce s nízkou pojezdovou rychlostí, může být AXION 800 jednoduše dotížen. Již nepotřebné závaží je možné zase rychle odložit. Závaží kol na jedno kolo zadní nápravy v kg 38"ráfek 42"ráfek Pro flexibilní dotížení na pevném držáku závaží nebo v čelním zvedacím ústrojí jsou z výrobního závodu na výběr následující kombinace: 600 kg 900 kg kg ( ) kg ( ) 26

27 Pro všechny aplikace. Silný a vytrvalý. Traktor AXION 800 je možno vybavit zadními pneumatikami o průměru až 2,05 m. Přední náprava je osazena pneumatikami o průměru až 1,60 m. Rozmanitost možností pneumatik umožňuje traktoru AXION 800 využití ve všech pracovních nasazeních. S největšími pneumatikami 900/60 R 38 zůstává traktor se svojí vnější šířkou 3 m flexibilní na silnici a šetrný k půdě na poli. Na cestách s velkými podrážkami. Přímo z výrobního závodu může být AXION 800 vybaven dvojmontážemi 1. Montáž je možná na pevno přírubami nebo flexibilně svorkami. AXION široká stopa: Zadní pneumatiky o šířce do 900 mm a průměru 2,05 m Přední pneumatiky do průměru 1,6 m Dvojmontáže z výrobního závodu montáž přírubami nebo svorkový systém 1 Dvojmontáž není dostupná ve všech zemích. Proto prosím respektujte ceník Vašeho obchodního partnera. Bezpečnost 27

28 Bezpečný v silničním provozu. Řazení změny směru jízdy REVERSHIFT s funkcí Park-Lock. Páka REVERSHIFT disponuje vedle známého komfortního řazení změny směru jízdy také integrovanou funkcí Park- Lock. Tím může být traktor AXION 800 uveden velmi snadno do klidového stavu. Pro ještě větší bezpečnost je funkce Park-Lock automaticky aktivována v následujících situacích: Při vypnutí motoru Při zapnutí motoru Zůstane-li plynový pedál nebo ovládací páka CMOTION po dobu několika vteřin v klidovém stavu - je jedno, v jaké pozici se páka REVERSHIFT nachází Pokud řidič nesedí ve své sedačce 28

29 Automatické přizpůsobení. Během procesu brzdění se odpružení přední nápravy automaticky přizpůsobí změně zatížení. Tak zůstává traktor i při silnějších brzdných manévrech stabilní a bezpečný. Brzdový systém návěsu. Pro splnění specifických ustanovení různých zemí může být AXION 800 vybaven pneumatickým nebo hydraulickým brzdným systémem pro přívěs. Bezpečnost 29

30 Vždy správný počet otáček. Pro AXION 800 jsou k dispozici tři různá vybavení vývodového hřídele: 540 / ot/min 540 / 540 ECO / ot/min 540 ECO / / ECO ot/min Předvolba otáček vývodového hřídele probíhá jednoduchým stisknutím tlačítka. Dalším spínačem přímo v loketní opěrce se vývodový hřídel zapíná. Vypnutí automatického zapínání vývodového hřídele lze nastavit plynule dle určité výšky zvedacího závěsu. K uložení výšky stačí umístit zadní zvedací závěs do požadované pozice a dlouze stisknout tlačítko pro automatický vývodový hřídel. Integrovaná volnoběžka zadního vývodového hřídele usnadňuje zapínání a vypínání vzadu neseného nářadí. Externí ovládání pro čelní a zadní vývodový hřídel 30

31 Výkonný a úsporný na stisk tlačítka. Z místa. Traktor AXION 800 přenáší svůj plný výkon z místa - také při nízké pojezdové rychlosti. Vývodové hřídele s 540 / ot/min dosahují svých otáček přesně při nejvyšším výkonu motoru. Tím nejsou ani těžká nářadí poháněná vývodovým hřídelem pro traktor AXION 800 žádný problém. V režimu ECO běží motor v nižších otáčkách, které jsou šetrné na spotřebu. Při nenáročném využití může díky nižším otáčkám motoru klesat jak hladina hluku, tak i spotřeba drahých pohonných hmot. Otáčky: ot/min ECO při otáčkách motoru za minutu 540 ot/min ECO při otáčkách motoru za minutu Vývodový hřídel 31

32 Snadné připojení. Hydraulika jak má být. Hydraulika Load-Sensing pro všechny modely AXION 800 s výkonem 110 nebo 150 l/min S vybavením CIS: čtyři mechanické rozvaděče na pravé boční konzole a ELECTROPILOT se dvěma elektronicky ovládanými rozvaděči na loketní opěrce Ve spojení s CEBIS: ovládání až sedmi elektronicky ovládaných rozvaděčů na loketní opěrce - z toho mohou být dva ovládány pákou ELECTROPILOT CIS CEBIS Mech. rozvaděče max. 4 Elektronické rozvaděče 2 pro čelní max. 7 montáž ELECTROPILOT Regulace průtoku Nastavení času Vnější ovládání K dispozici Není k dispozici Komfortní nastavení funkcí ovládacích rozvaděčů v systému CEBIS a CIS 32

33 Bez tlaku a čistě připojovat. Všech pět hydraulických rychlospojek v zadní části traktoru AXION 800 je opatřeno odlehčovacími pákami. To umožňuje připojování a odpojování pod tlakem. Barevné označení tlakové a zpětné větve zjednodušuje bezchybné připojení pracovního nářadí. Vedení úkapového oleje sbírá olej z přípojek při zapojování a odpojování zásuvných koncovek. Pro pracovní nářadí s vlastními ovládacími jednotkami jsou k dispozici zapojení Powerbeyond v zadní části. To přináší následující výhody: Hydraulický olej je pracovnímu nářadí přiváděn dle potřeby Koncovky s velkým průměrem a volnou beztlakou zpátečkou do nádrže snižují ztráty výkonu Ve spojení s čelním zvedacím závěsem jsou k dostání až čtyři hydraulické přípojky a jedna volná zpátečka na čelní montáž. Ideální pro zásobník osiva nebo shrnovací radlici v čelním připojení. Hydraulická soustava 33

34 Zadní zvedací závěs. Maximální zvedací silou až 10 t je zvednuto každé pracovní nářadí. Vybavení zadní hydrauliky může být sestaveno dle požadavků: Manuální nebo automatické stabilizátory dolních táhel Regulace prokluzu kol radarem Hydraulicky ovládaný třetí bod Praktické úchyty pro koule v zadní části Dobrý výhled na posuvný závěs a dolní táhla Velice dobrý výhled do boku přes zkosené hrany blatníků Na obou blatnících vnější ovládání pro zvedací ústrojí závěsu, vývodový hřídel a jeden elektronicky ovládaný rozvaděč (pouze CEBIS) Mnoho možností připojení jako tažná lišta s tažnou koulí, automatický závěs, sběrač Hitch, CUNA Externí obslužné prvky pro zadní zvedací závěs, vývodový hřídel a jeden volitelný rozvaděč (pouze CEBIS) 34

35 Poradí si s každým pracovním nářadím. Zadní zvedací závěs. Snadné nastavení. Tlačítky a otočnými ovladači v pravém B-sloupku je možná přímá obsluha nejdůležitějších funkcí zadního zvedacího závěsu: Manuální zvedání a spouštění k připojení strojů Tlumení kmitů zapnout/vypnout Uzamčení zvedacího závěsu Aktivace regulace prokluzu Omezení zvedací výšky Rychlost spouštění Regulace zvedací síly a polohy Nastavení regulace prokluzu Vypouklé zadní sklo a otočné sedadlo umožňují výborný výhled na připojené pracovní nářadí a zároveň bezproblémovou obsluhu ovládání zvedacího závěsu. V přímém dosahu je možné pohodlné nastavení zadního zvedacího závěsu při práci. Zadní zvedací závěs 35

36 Větší mnohostrannost. Více možností nasazení. Čelní zvedací závěs. Všechny modely AXION 800 je možné přímo z výrobního závodu vybavit dvěma variantami čelního zvedacího závěsu: Max. zvedací síla 4,6 t Max. zvedací síla 5,8 t Dovybavení je díky modulární konstrukci bezproblémové. Přední zvedací ústrojí a přední vývodový hřídel. Jak přední zvedací ústrojí, tak i přední vývodový hřídel jsou u všech modelů integrované: Tři pozice předních dolních táhel: sklopené nahoru, pevná pracovní poloha a plovoucí poloha v oválných otvorech Dvojčinné zvedací válce sériově Krátká vzdálenost mezi přední nápravou a přípojnými body pro lepší vedení přídavných nářadí Vývodový hřídel ot/min s vnějším ovládáním pro stop polohu Externí ovládání čelního zvedacího ústrojí a dvojčinného rozvaděče ve vybavení CEBIS go.claas.com/axion800front-pto Kompaktní rozměry 36

37 Spojení pro všechny případy. V čelním zvedacím závěsu je integrované připojení pro hydrauliku i elektriku pro různé druhy využití: Až dva dvojčinné rozvaděče Volná zpátečka Sedmipólová zásuvka Zásuvka ISOBUS Přesná práce. Volitelná polohová regulace čelního zvedacího závěsu pro variantu CEBIS umožňuje přesnou práci s čelně neseným pracovním nářadím. Pracovní polohu lze nastavit otočným ovladačem v loketní opěrce a v ovládání systému CEBIS je možné nastavit rychlost zvedání a spouštění. Čelní zvedací závěs může pracovat jak jednočinně, tak dvojčinně. Externí ovládání pro čelní zvedací závěs a jeden rozvaděč s vybavením CEBIS Přední zvedací závěs 37

38 Protože větší komfort znamená větší produktivitu.

39 Nejlepší výhled díky čtyřsloupkovému konceptu a vyklenutému zadním sklu Nová loketní opěrka s integrovanou multifunkční pákou CMOTION ve variantě CEBIS Varianta CIS s mechanicky ovládanými rozvaděči Kabina

40 Čistý výhled. Nová kabina. Vybavení CIS Koncepce 4 sloupků. Čtyřsloupková kabina CLAAS nabízí rozhodující výhody: Volný výhled na celý pracovní záběr pracovního nářadí Velkoprostorová kabina pro dobrý pracovní prostor Průběžné čelní sklo Speciálním uspořádáním zadních sloupků kabiny se obsluze naskytuje optimální výhled na pracovní nářadí a přípojný prostor. Tvar obslužných prvků a umístění monitoru CEBIS v loketní opěrce se opírají o design výrobních řad CLAAS AXION 900 a ARION 600 / 500. Samotné ovládání a struktura nabídky vybavení CIS nebo CEBIS jsou u všech modelů stejné. Multifunkční ovládací páka CMOTION se prosadila ve sklizňových strojích CLAAS. CLAAS klade velký důraz na jednotnou strukturu ovládání, aby se každý řidič cítil v kabině dobře a zvládl obsluhu od první chvíle. 40

41 Vybavení CEBIS CIS nebo CEBIS - geniálně jednoduché nebo jednoduše geniální. Traktory AXION 800 jsou k dostání ve dvou známých příslušenstvích CIS a CEBIS. AXION 800 CIS CEBIS Multifunkční loketní opěrka DRIVESTICK CMOTION Paměť pro otáčky motoru Ovládání vývodového hřídele Mechanické rozvaděče CIS zabudovaný v přístrojové desce Elektronické rozvaděče Terminál CEBIS Souvraťový management CSM pro manévrování na souvrati Přídavný ELECTROPILOT TELEMATICS Řadicí automatika převodovky HEXACTIV CIS. V základní verzi je AXION 800 s převodovkou HEXASHIFT vybaven mechanickými rozvaděči a informačním systémem CLAAS INFORMATION SYSTEM (CIS). Displej CIS nabízí svým kompaktním designem výbornou ergonomii obsluhy: Veškerá nastavení mohou být prováděna jedním otočným spínačem a tlačítkem ESC. Na přání jsou také ve verzi CIS k dispozici pro čelní závěs dva elektronicky ovládané rozvaděče, které se ovládají přes ELECTROPILOT v loketní opěrce. CEBIS. Vybaven převodovkou HEXASHIFT nebo CMATIC: verze CEBIS se vyznačuje elektronickými rozvaděči a především terminálem CEBIS s úhlopříčkou 21 cm. K tomu nabízí verze CEBIS některé automatické funkce jako řídicí systém pro manévrování na souvrati CSM (CLAAS SEQUENCE MANAGEMENT) nebo ICT (Implement Controls Tractor), které usnadní úkoly řidiče a zvýší výkonnost stroje. Sériově Volitelně Není k dispozici Vybavení 41

42 Loketní opěrka udává měřítka. Všechny důležité ovládací prvky jsou integrované do pravé loketní opěrky: 1 Nová multifunkční páka CMOTION 2 Ovládací pole jízdního režimu, přepínání ELECTROPILOT, funkční tlačítka, paměť otáček motoru 3 Monitor CEBIS 4 ELECTROPILOT s dvěma dvojčinnými rozvaděči 5 Ovládací prostor CEBIS 6 Nastavení pracovní hloubky čelního a zadního zvedacího závěsu 7 Aktivace čelního a zadního vývodového hřídele 8 Ruční plyn 9 Neutrální poloha převodovky, aktivace čelního zvedacího závěsu 10 Elektronické rozvaděče 11 Pohon všech kol, uzávěrka diferenciálu, automatika vývodového hřídele, odpružení přední nápravy Loketní opěrka je výškově i délkově pohodlně přizpůsobitelná potřebám řidiče. 42

43 CEBIS: vše na správném místě. Pořádek jak má být. Jak u varianty CEBIS, tak u varianty CIS je řada funkcí ovladatelná otočnými ovladači a tlačítky umístěnými přímo ve sloupku B: 1 Přednastavení počtu otáček vývodového hřídele 2 Nastavení zadního zvedacího závěsu 3 Zobrazení polohy zadního zvedacího závěsu 4 Obsluha elektronického ovládání zvedacího závěsu (EHR) 5 Hlavní vypínač baterie, elektronické rozvaděče, CSM, navigační systémy Méně používané funkce, jako přednastavení počtu otáček vývodového hřídele, stejně jako hlavní vypínače, jsou umístěné vpravo od sedadla řidiče. EHR je dobře ovladatelné i při otočeném sedadle řidiče kvůli lepšímu výhledu na pracovní nářadí. Tak je možné jemné nastavení EHR během práce. Dvě přídavná tlačítka k manuálnímu zvedání a spouštění zadního zvedacího závěsu usnadňují připojování pracovního nářadí. Varianty kabiny 43

44 CEBIS s CMOTION: všechny funkce po ruce. Multifunkční ovládací páka CMOTION. S ovládáním CMOTION nabízí CLAAS koncepci, která umožňuje komfortnější a efektivnější využití důležitých funkcí traktoru AXION 800. Obsluhou funkcí palcem, ukazovákem a prostředníkem se ruka při práci tak rychle neunaví, přičemž paže je pohodlně opřená o polstrovanou opěrku. Ta je výškově a délkově přizpůsobitelná individuálním potřebám řidiče. Ovládání HEXASHIFT nebo CMATIC. Veškeré řazení převodovky HEXASHIFT probíhá pomocí CMOTION. Lehkým posuvným pohybem se řadí stupně řazené pod zatížením. Delším posunem páky CMOTION dopředu či dozadu je možné přímo řadit skupiny, a stupně řazené pod zatížením přeskočit. Postup řazení Powershift +/- Postup řazení Skupina +/- Podržením DRIVESTICK v první pozici bude přeřazováno Ve spojení s CMATIC lze přizpůsobit pojezdovou rychlost přesně a plynule přes CMOTION. Funkce zadního zvedacího závěsu na CMOTION: Spouštění do pracovní polohy Zvedání do přednastavené zvedací výšky Manuální ovládání: zvedání a spouštění ve dvou stupních (pomalu / rychle) Rychlé stažení pracovního nářadí 44

45 Stačí stisknout tlačítko. 1 Rozjezd / změna směru jízdy pouze s CMATIC 2 Zadní zvedací závěs 3 Aktivace GPS PILOT 4 Souvraťový management CSM pro manévrování na souvrati 5 Funkční tlačítka F7/F8 a volitelný rozvaděč 6 Souvraťový převodový stupeň s HEXASHIFT nebo aktivace tempomatu s CMATIC 7 Paměť pro otáčky motoru s HEXASHIFT nebo změna rychlostního rozsahu s CMATIC 8 Funkční tlačítka F5/F6 Funkční tlačítka je možné obsadit různými funkcemi: Funkce ISOBUS Počítadlo zapnuto/vypnuto Rozvaděče CMOTION 45

46 Sebejistá obsluha. Monitor CEBIS a ovládací prvky jsou integrované do loketní opěrky. Řidičova paže je položena na loketní opěrce a obsluhuje CEBIS tak, že pohyb kabiny nemusí být už vyrovnáván. Tím mohou být veškeré funkce nastavovány rychle a přesně během pracovního procesu. Obsluha CEBIS. Základní seřízení stroje probíhá pomocí otočného ovladače CEBIS: Výběr z menu nebo nastavení parametru se ovladačem otáčí vpravo resp. vlevo a výběr potvrzuje jeho stiskem. Tlačítkem ESC se opouští právě zvolené menu. Jediný stisk tlačítka DIRECT ACCESS vede k nastavení naposledy zvolené funkce. To šetří čas a usnadňuje optimální nastavení stroje. 1 Navigace v nabídce 2 Výběr 3 Tlačítko ESC 4 DIRECT ACCESS 46

47 Vše pod kontrolou. CEBIS. Monitor s úhlopříčkou 21 cm. 1 Řádek pro nabídky 2 Zobrazení funkce DIRECT ACCESS 3 Poloha čelního / zadního zvedacího závěsu a rozvaděče 4 Obsazení funkčních tlačítek 5 Stav převodovky, pojezdová rychlost, rychlost vývodového hřídele, paměť otáček motoru, management zakázek, zobrazení prokluzu, nastavitelné zobrazení, teplota, čas 6 Informace o stavu vozidla 7 Převodovka HEXASHIFT nebo CMATIC CEBIS - jednoduše lepší: Pouze dva prvky pro obsluhu: otočné tlačítko a tlačítko ESC Rychlý přístup k podnabídkám prostřednictvím DIRECT ACCESS Sériově instalovaný monitor výkonů pro kontrolu plošného výkonu, spotřeby paliva, dat výnosů Možnost volby dvou různých uspořádání displeje (provoz na pozemní komunikaci nebo práce na poli) CEBIS 47

48 Jednoduchá obsluha. Vybavení CIS. Ovládání konečky prstů. Lze jej ovládat intuitivně, umožňuje dokonalou kontrolu převodovky HEXASHIFT: jedinečný DRIVESTICK. Tím patří složité a pohybově náročné ovládání převodovky s konečnou platností minulosti. K dokonalému řazení a ovládání stačí jen nepatrný dotyk prstů. Postup řazení Powershift +/- Postup řazení Skupina +/- Držením DRIVESTICK v první pozici bude nadále řazeno Ergonomicky dokonalá loketní opěrka. Nabízí nejlepší ergonomii a je základním předpokladem uvolněné a účinné práce. Vznikla jako výsledek rozsáhlých analýz činností obsluhy v kabině. Často používané funkce mají ovládání na vícefunkční loketní opěrce, méně často používané funkce jsou ovládány z pravé boční konzoly. 48

49 Vše na svém místě. Loketní opěrka je výškově i podélně lehce přizpůsobitelná potřebám řidiče. 1 DRIVESTICK k ovládání převodovky HEXASHIFT 2 Ovládání zadního zvedacího závěsu 3 Řadicí automatika převodovky HEXACTIV 4 Ruční plyn a dvě paměti otáček motoru 5 Jemné nastavení paměi otáček motoru 6 Tlačítko neutrálu, funkční tlačítka 7 ELECTROPILOT 8 Nastavení pracovní hloubky zadního zvedacího závěsu 9 Přední a zadní vývodový hřídel 10 Mechanické rozvaděče Otázka nastavení. Pro každý rozvaděč je k dispozici jeden otočný spínač. Pomocí otočného spínače mohou být zvoleny možnosti funkcí daného rozvaděče: Pozice otočného spínače IV: tlak - / neutrál / tlak + / plovoucí poloha Pozice otočného spínače III: tlak - / neutrál / tlak + Pozice otočného spínače - zámek: ovládací páka aretovaná pro stálý průtok nebo v pozici neutrál Obsluha EHR a předvolba rychlosti vývodového hřídele jsou umístěny ve verzi CIS a CEBIS v pravém B-sloupku. Tak je zajištěn přímý přístup během pracovního procesu a při pohledu dozadu je možné optimalizovat nastavení EHR (viz. strana 43). DRIVESTICK multifunkční loketní opěrka 49

50 Informační systém CLAAS (CIS). Displej CIS nabízí v jednom kompaktním designu stejnou ergonomii obsluhy jako terminál CEBIS: Veškerá nastavení je možno pohodlně provádět pomocí jednoho otočného tlačítka a stisknutím tlačítka ESC. Systém CIS umožňuje nastavení následujících funkcí: Body řazení řadicí automatiky převodovky HEXACTIV Převodový stupeň pro rozjezd převodovky HEXASHIFT Nastavení citlivosti převodovky volby směru jízdy REVERSHIFT Časové a množstevní nastavení elektronických rozvaděčů na ELECTROPILOT (volitelně) Funkce palubního počítače jako je zpracovaná plocha, spotřeba paliva, plošný výkon Informace o intervalech údržby 1 Navigace v nabídce 2 Výběr 3 Tlačítko ESC Volitelně jsou v této variantě vybavení k dispozici dva elektronicky ovládané rozvaděče pro ovládání hydraulických spotřebičů, které lze pohodlně ovládat přes ELECTROPILOT na multifunkční loketní opěrce. Nastavení průtočných množství a časové regulace elektronického rozvaděče v CIS 50

51 Dobrá informovanost. CIS. Zobrazení k převodovce HEXASHIFT v A-sloupku. Předvolený převodový stupeň vpřed Předvolený převodový stupeň vzad Aktuální převodový stupeň Omezení automatiky řazení HEXACTIV Zvolený souvraťový převodový stupeň Volba režimu pole nebo doprava HEXACTIV způsob provozu a rozjezdový převodový stupeň CIS 51

52 Ergonomie a komfort pro nejlepší pracovní podmínky. Prvotřídní komfort. Traktor AXION 800 nabízí díky četným detailům pro dlouhé pracovní dny nejlepší pracovní prostředí. Díky rozmanitým možnostem odkládání najde řidič pro svůj mobilní telefon nebo dokumenty vždy místo. Pod sedadlem spolujezdce se také nachází chladící box, prostor pro dvě 1,5 l lahve a občerstvení. Ideální pro přestávku na oběd. Přehledné a promyšlené. Sešlápnutím malého pedálu pod sloupkem řízení se celý sloupek řízení odkloní dopředu. Tak vznikne dostatečný prostor pro nastoupení a vystoupení a při práci se tak dobře přizpůsobuje do optimální pozice. Aretací na sloupku řízení je taktéž variabilně nastavitelná výška volantu. Přístrojová deska je neustále dobře viditelná, neboť je součástí sloupku řízení a pohybuje se spolu s ním. Box na dokumentaci a přenosný příruční box 52

53 Pro příjemné pracovní prostředí. Všechny modely AXION 800 jsou sériově vybaveny klimatizací a na přání filtrem kategorie 3. Komponenty klimatizace jsou vestavěny do dvojitě izolované podlahy kabiny, díky čemuž je proudění vzduchu v kabině optimálně rozptýleno a hladina hluku větrání značně redukována. Protože žádné komponenty nejsou vestavěné do stropu, má obsluha více místa nad hlavou a celkově větší prostor v kabině. Vedle manuálního ovládání je k dostání i klimatizace plně automatická. Osvětlený interiér. Ve dne či v noci - všechny obslužné prvky jsou při zapnutých světlometech osvětlené. Navíc jsou osvětlené všechny symboly spínačů, aby byla za všech podmínek garantovaná bezpečná práce. Světlost monitoru CEBIS se automaticky přizpůsobuje daným světelným podmínkám. Je tak zabráněno oslnění uvnitř kabiny. Přípojky elektřiny a ISOBUS pro přídavné terminály se nacházejí pod pravou konzolou. Komfort 53

54 Čtyřnásobné odpružení. Díky čtyřem bodům odpružení je kabina naprosto izolovaná od podvozku. Nárazy a kmity až k řidiči nedosahují. Podélné a příčné výztuhy spojují body odpružení a udržují kabinu v zatáčkách nebo při brzdění stabilní. Manuálně nastavitelné torzní vzpěry umožňují volbu mezi třemi různými tvrdostmi odpružení. Celý systém odpružení pracuje bezúdržbově. Větrané a vyhřívané: prémiové sedadlo. Z nabídky pěti sedadel výrobců Sears a Grammer je na výběr i větrané sedadlo Premium. Aktivně větrané sedadlo řidiče zajišťuje příjemné posezení za každého počasí Automatické nastavení odpružení dle hmotnosti řidiče go.claas.com/axion800comfort 54

55 Šetří řidiče i stroj. Odpružení. Odpružení přední nápravy PROACTIV automatické a komfortní. Odpružení zůstává automaticky ve středové poloze bez ohledu na velikost zatížení. Změny zatížení způsobené bržděním a otáčením jsou rovněž vyrovnávány. Paralelogramové zavěšení a dráha pružení 90 mm zaručují nejlepší jízdní podmínky. Tlumení kmitů. Těžké pracovní nářadí čelně či vzadu nesené zatěžuje traktor stejně jako řidiče. Pro vyrovnání zátěžových špiček při přepravě a při otáčení na souvrati se zvednutým nářadím, je jak čelní, tak zadní zvedací závěs opatřen tlumičem kmitů. Aktivace odpružení přední nápravy Komfort 55

56 EASY. Jednoduše získat víc.

57 Program. CLAAS slučuje své kompetence v oboru elektroniky pod jedním názvem: EASY. Zkratka znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje přes systémy řízení až k softwarovým řešením - s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat z Vašich strojů a tedy i z práce to nejlepší. Go on. Go easy. EASY má čtyři části. Každá z nich je specializovaná, dohromady tvoří silný tým. on board - řízení stroje a optimalizace výkonu z kabiny on field - zvýšení produktivity přímo na poli on track - kontrola stroje a diagnostika na dálku on farm - softwarová řešení pro provoz

58 Ještě lepší kontrola s ISOBUS a ICT. Tak, jak to potřebujete. S10 S mobilními displeji nabízí CLAAS flexibilní řešení pro ISOBUS a systémy řízení. Terminál tak lze přemístit z jednoho traktoru nebo samojízdného sklízecího stroje na jiný, podle sezóny nebo použití. Vybavte Váš AXION 800 přímo z výrobního závodu nebo dodatečným vybavením tak, jak potřebujete: S10: 10,4" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení a ISOBUS; až 4 znázornění kamer S7: 7" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení COMMUNICATOR: 5,7" terminál s funkcemi ISOBUS S7 COMMUNICATOR Zásuvky ISOBUS v kabině, v přední a zadní části 58

59 ICT (Implement Controls Tractor). V kombinaci s lisem na hranaté balíky QUADRANT 3400 lze díky ISOBUS ovládat dvě funkce traktoru AXION 800 CMATIC automaticky z lisu: ICT CRUISE CONTROL: Optimalizuje výkonnost a kvalitu práce lisu díky ovládání pojezdové rychlosti traktoru. Pojezdová rychlost je tak permanentně přizpůsobena podmínkám a je využito to nejlepší z kombinace strojů. ICT AUTO STOP vývodového hřídele: Pokud by mělo být změřeno přetížení lisu QUADRANT 3400, vypne automaticky ICT AUTO STOP vývodový hřídel. ICT Funkční tlačítka. AXION 800 disponuje osmi F-tlačítky, která mohou být v systému CEBIS obsazena různými funkcemi. ICT CRUISE CONTROL a AUTO STOP vývodového hřídele byly na veletrhu Agritechnica 2013 vyznamenány stříbrnou medailí. go.claas.com/ict ISOBUS 59

60 Zvýšení kvality práce. Systémy řízení CLAAS odlehčují řidiče. Ukazují mu výhledově směr, příp. řídí traktor zcela automaticky na optimální stopu. Chyby a přesahy jsou eliminovány. Pokusy zobrazují, že moderní systém paralelního navádění mohou ušetřit až 7% motorové nafty, strojní náklady, hnojivo a látky na ochranu rostlin. Korekční signál podle potřeby. CLAAS svou nabídku vyvinul tak, že svůj systém můžete kdykoliv podle potřeby rozšířit. To se týká jak technologie terminálu, tak i využití všech současných korekčních signálů. Pro vyšší flexibilitu a schopnost nasazení umí systémy řízení CLAAS pracovat s GPS i se satelitními systémy GLONASS. Automatický systém řízení GPS PILOT je ovládán přes dotykový terminál S10 a S7 (viz strana 58). Ten se vyznačuje velmi jednoduchým menu a uživatelsky příjemným rozhraním. Automatické řízení také na souvrati. Funkce AUTOTURN přebírá otáčecí manévr na souvrati. Směr otáčení i další dráha zpracování jsou předvoleny v terminálu, zbytek už obstará systém řízení. 60

61 Neustále ve správné stopě. Automatický navigační systém GPS PILOT. Korekční signály. RTK + / 2 až 3 cm Pevná stanice Dosah cca. 15 km Vlastní referenční stanici nebo referenční signál lze získat od místního prodejce Nejvyšší možná opakovatelná přesnost RTK NET + / 2 až 3 cm Korekční signál přes mobilní telefon Dvoufrekvenční signál Neomezený pracovní rádius Nejvyšší možná opakovatelná přesnost Podléhající licenci BASELINE HD + / 4 až 6 cm Mobilní referenční stanice Dosah 3 až 5 km Bez licenčních poplatků Vlastní podnikový korekční signál Integrovaná akumulátorová baterie OMNISTAR XP / HP / G2 + / 5 až 12 cm Korekční signál podporovaný satelitem Dvoufrekvenční signál Podléhající licenci EGNOS / E-DIF + / 15 až 30 cm Bez licenčních poplatků Přesnost stanice Detailnější informace k tomuto tématu získáte v prospektu "CLAAS navigační systémy" nebo u Vašich regionálních prodejců CLAAS. Systémy řízení 61

62 Přesně na souvrati s CSM. CLAAS SEQUENCE MANAGEMENT. Souvraťový management CSM za Vás přebírá práci při otáčení na souvrati. Jedním stiskem tlačítka se přehrají všechny před tím uložené úkony. CSM nabízí: Záznamy až čtyř sekvencí na každé pracovní nářadí Aktivaci sekvencí na CMOTION Zobrazení postupů v systému CEBIS Záznam závislý na čase nebo na vzdálenosti Následnou změnu a optimalizaci sekvencí Následující funkce je možno v libovolném pořadí kombinovat: Rozvaděče s nastavením času a průtočného množství oleje Pohon všech kol, závěr diferenciálu a odpružení přední nápravy Čelní a zadní hydrauliku Souvraťový převodový stupeň (HEXASHIFT) nebo tempomat (CMATIC) Přední a zadní vývodový hřídel Paměť pro otáčky motoru 62

63 Jednoduše zaznamenat a přehrát. Sekvence mohou být na přání zaznamenávány v závislosti na vzdálenosti nebo na čase. Zároveň je možnost ukládat sekvence za klidového stavu stroje. Při probíhajícím záznamu je řidič schopen krok za krokem sledovat vývoj jeho sekvence. Při přehrávání sekvence může být pozastavena a následným jednoduchým stiskem tlačítka pokračovat v přehrávání. Optimalizovat bez prostojů. Uložené sekvence lze dodatečně změnit a optimalizovat. Kroky se mohou přidávat, mazat, v každém detailu měnit a přizpůsobovat. Časy, vzdálenosti a průtok je možné tímto způsobem přizpůsobovat daným podmínkám. Po prvním záznamu je možné sekvenci během pracovního procesu až do posledního detailu propracovat. CSM 63

64 Mobilní telefon GPRS Internet CLAAS TELEMATICS Webový server Management pracovního nářadí s palubním počítačem CEBIS. CEBIS umožňuje uložit až 20 různých nářadí. Všechny nastavené hodnoty jsou přiřazovány danému nářadí. Čtyři sekvence CSM Režim a aktivace počítadla plochy Pracovní záběr nářadí To šetří zbytečnou práci se seřizováním stroje při výměně nářadí a střídání obsluhy. Jednoduše připojte, nářadí uložte v systému CEBIS a dejte se do práce. Správa zakázek s CEBIS. Pro dokumentaci hotových prací je možné v CEBIS uložit až 20 zakázek. Po zadání pracovního záběru nářadí může začít počítání plochy a zobrazení spotřeby na hektar. Aby bylo dosaženo co nejpřesnějších výsledků, je možný záznam pojezdové rychlosti pomocí radaru. 1 Satelity GPS vysílají signál, který je stroji přijímán. 2 Stroje vysílají prostřednictvím mobilního signálu souřadnice GPS, stejně jako výkonnostní údaje stroje a hlášení serveru TELEMATICS. 3 Data mohou být přijímána přes ineternet přímo v podnikové kanceláři či u servisního partnera. 64

65 Všechny stroje a zakázky pod kontrolou. Kdykoli. Silné argumenty pro CLAAS TELEMATICS: Zlepšení pracovních procesů: analýza pracovního času Optimalizace nastavení: dálkové sledování Zjednodušení dokumentace: zpracování dat Úspora servisního času: dálková diagnostika Takto to funguje. S TELEMATICS jste schopni kdykoli a odkudkoli stáhnout veškeré informace o Vašem stroji. Zpracované údaje jsou v pravidelných intervalech prostřednictvím mobilního telefonu zasílány serveru TELEMATICS. To Vám nebo na přání také Vašim servisním partnerům umožňuje přes internet stahovat a vyhodnocovat relevantní informace. Funkce. 1 Analýza provozní doby Analýza pracovní doby Redukce časů prostojů Kontrola výkonnosti stroje Optimalizace spotřeby paliva 2 Dálkové sledování Zobrazení pozice v Google Earth Aktuální činnost 3 Zpracování dat Automatické zpracování dat pro dokumentaci Zabezpečené zobrazení na centrálním serveru Standardní rozhraní k exportu dat z TELEMATICS 4 Dálková diagnostika Plánování údržby Dálková diagnostika CDS Management zakázek a TELEMATICS 65

66 Rychlá a snadná údržba. Dobrá přístupnost šetří čas a peníze. Právě každodenní údržba by měla být co nejjednodušší. Ze zkušeností víme, že: Vše, co je komplikované a nepohodlné, dělá člověk nerad. Velká, jednodílná kapota motoru nabízí jedním stlačením tlačítka přístup ke všem servisním bodům Kontrola motorového oleje a doplňování jsou možné při zavřené kapotě, na levé straně traktoru AXION 800 Veškeré každodenní údržbářské práce lze provádět bez použití nářadí Místa k mazání přední nápravy před chladiči jsou optimálně přístupná Díky dlouhým intervalům výměny oleje (motor 600 hod., převodovka a hydraulika hod.) ušetříte spoustu času a peněz. Tím ztrácíte méně drahocenného provozního času v sezóně a stroj je tam, kde má být: v pracovním nasazení. Na pravé části schodů se nachází chráněná, ale dobře přístupná baterie. Počítadlo údržby v CEBIS a CIS 66

67 Čerstvý vzduch pro plný výkon. Velké sací plochy v kapotě motoru nabízejí dostatek čistého vzduch pro chlazení a vzduchový filtr motoru. Na základě nízké rychlosti cirkulace vzduchu sacích ploch, zůstávají tyto neustále čisté a průchodné. Bloky chladičů jsou neseny robustním rámem a plynové vzpěry otevírají plochy chladičů ke kompletnímu čištění ve dvou pozicích. Tak může v případě potřeby proběhnout rychlé a bezpečné čištění. Vzduchový filtr je dobře přístupný v chlazeném prostoru před plochami chladiče, čímž je možné jej snadno vyjmout. Díky odsávání hrubých nečistot v prostoru filtru je jeho čistící interval navíc prodloužen. AXION 800 nabízí mnoho dobrých nápadů: jako např. velký odkládací prostor nacházející se na levé straně schodů nabízí místo pro basu na nářadí. Pro co nejrychleji proveditelnou kontrolu se nachází palivový filtr u levého vstupu do kabiny. Údržba 67

68 Pomáháme nepřetržitě po celých 24 hodin. Na profesionalitu a odpovědnost týmu First CLAAS Service se můžete spolehnout nepřetržitě po celou dobu sklizně. Po celých 24 hodin zajišťují dovozci a prodejci na celém světě optimální zásobování náhradními díly a spolehlivý servis. Servis je Vám nablízku, i když je vzdálený. Při sklizni je drahá každá minuta. S dálkovou diagnostikou CLAAS TELEMATICS získáme společně vzácný čas. Pracovníci našeho servisu mají prostřednictvím internetu přímý přístup ke všem výkonovým a elektronickým parametrům Vašeho traktoru AXION 800. Řešení problému tak často lze provést i na dálku. Pokud musí technik přijet na místo, má již všechny potřebné informace a může s sebou přivézt event. potřebné náhradní díly. Hovoříme stejnou řečí. Obchodní partneři CLAAS patří na celém světě k nejvýkonnějším podnikům v oboru zemědělské techniky. Jsou nejen dokonale vyškoleni a odborně vybaveni, nýbrž jsou také seznámeni se způsobem práce Vašeho zemědělského podniku a s Vašim očekáváním ve smyslu kompetencí a spolehlivosti. Jsme tam, kde nás potřebujete. Náš centrální sklad náhradních dílů dodává veškeré originální díly CLAAS ORIGINAL rychle a spolehlivě do celého světa. Velký počet partnerů CLAAS je zárukou, že náhradní díly v krátké době dorazí ke svému cíli tam, kde je právě Vy potřebujete. 68

69 Zcela blízko. CLAAS servis. Stavební kameny Vaší jistoty. Servisní výrobky CLAAS. Zvyšte bezpečnost provozu, minimalizujte rizika oprav a prostojů, kalkulujte s plánovatelnými náklady. Se servisními výrobky CLAAS si můžete z řady nabídek sestavit svůj individuální servisní balíček. Na výběr máte k dispozici tři produkty: Roční kontrola CLAAS CLAAS CARE CLAAS MAXI CARE Přehled Vašich výhod: Prodloužená doba životnosti Vašeho stroje Profesionálně vybavené dílny Vašeho obchodního partnera Konzultace o speciálním příslušenství a dovybavení Zaručené dosažení výkonu Vašeho stroje Minimální prostoje Stabilní plánování nákladů Dlouhodobé zachování hodnoty Doporučené použití náhradních dílů a spotřebního materiálu CLAAS ORIGINAL First CLAAS Service 69

70 Tyto argumenty mluví sami za sebe. CPS K dostání tři varianty: CIS, CEBIS a CMATIC Nejnovější technologie motorů Stage IV (Tier 4) Motory FPT pro vysoký výkon a zároveň nízkou spotřebu Převodovka s plným řazením pod zatížením HEXASHIFT s automatickým systémem řazení HEXASHIFT nebo plynulá převodovka CMATIC Dlouhý rozvor a vyvážené rozložení hmotnosti Kompaktní konstrukce s integrovaným čelním zvedacím závěsem s plnou způsobilostí pro silniční provoz Na výběr otáčky vývodového hřídele 540, 1000, 540 ECO nebo 1000 ECO Až sedm rozvaděčů a dodávané množství oleje 150 l/min EASY GPS PILOT s dotykovým terminálem S10 a S7 Souvraťová automatika CSM Management pracovního nářadí TELEMATICS ICT (Implement Controls Tractor) v kombinaci s lisem QUADRANT 3400 Komfort Čtyřsloupková kabina Multifunkční ovládací páka CMOTION se zcela novou koncepcí ovládání u vybavení CEBIS a CMATIC Multifunkční loketní opěrka ve vybavení CIS Sériově čtyřbodové odpružení kabiny mechanicky Aktivně odpružená a větraná sedadla řidiče Odpružená přední náprava s aktivní regulací vyrovnávání Čelní i zadní zvedací závěs s tlumičem kmitání Výborná přístupnost všech bodů údržby Odkládací prostor s boxem na nářadí integrovaný do traktoru 70

71 AXION Motor Výrobce FPT FPT FPT FPT Počet válců/sání 6/TI 6/TI 6/TI 6/TI Zdvihový objem cm Turbodmychadlo s proměnnou geometrií lopatek Jmenovité otáčky ot/min Homologační hodnota (97/68/EG) 1 kw/k 186/ / / /208 Maximální výkon (ECE R 120) 2 kw/k 194/ / / /215 Rozsah konstantního výkonu ot/min 1650 až až až až 2150 Otáčky při max. točivém momentu ot/min 1150 až až až až 1650 Max. točivý moment Nm Hrubý odlučovač nečistot Max. objem palivové nádrže l Interval výměny oleje h Převodové stupně řazené pod zatížením HEXASHIFT Počet převodových stupňů 24/24 24/24 24/24 24/24 Převodové stupně řazené pod zatížením Elektronicky ovládané rychlostní skupiny Min. pojezdová rychlost při 2200 ot/min km/h 1,7 1,7 1,7 1,7 Min. pojezdová rychlost s plazivou rychlostí při 2200 ot/min km/h 0,44 0,47 0,47 0,45 Max. pojezdová rychlost km/h 40/50 40/50 40/50 40/50 Reverzace směru jízdy REVERSHIFT Plynulá převodovka CMATIC Typ převodovky ZF-Terramatic 28 ZF-Terramatic 25 ZF-Terramatic 25 Pojezdová rychlost (min./max.) u verze 40 km/h km/h 0,05/40 0,05/40 0,05/40 Pojezdová rychlost (min./max.) u verze 50 km/h km/h 0,05/50 0,05/50 0,05/50 Reverzace směru jízdy REVERSHIFT Zadní náprava Přírubová náprava Čepová náprava Elektrohydraulické ovládání uzávěru diferenciálu Automatika uzávěru diferenciálu Interval výměny oleje h Vývodový hřídel Vícelamelová spojka v olejové lázni Externí ovládání zapnutí a nouzového vypnutí 540/ / 540 ECO / ECO / 1000 / 1000 ECO Vyměnitelná koncovka vývodového hřídele Koncovka vývodového hřídele 1⅜", 6, 8 nebo 21 drážek, a 1¾", 20 drážek AXION Hydraulická soustava Okruh snímání zatížení Load-Sensing Výkon při jmenovitých otáčkách standardní (volitelný) l/min 110 (150) 110 (150) 110 (150) 110 (150) Max. pracovní tlak bar Počet mechanicky ovládaných rozvaděčů hydrauliky ve variantě CIS (min. / max.) Počet elektronicky ovládaných rozvaděčů hydrauliky ve variantě CEBIS (min. / max.) Páka s křížovým ovládáním ELECTROPILOT k ovládání dvou dodatečných elektronicky ovládaných rozvaděčů ve verzi CIS a CEBIS Regulace množství průtoku Zadní zvedací závěs Max. zvedací síla na připojovacích bodech kg Průběžná zvedací síla při 610 mm kg Dráha zvedání mm Tlumení kmitů Vnější ovládání Regulace na konstantní prokluz Zásuvka ISOBUS Zásuvka 25 A Přední zvedací závěs Zvedací síla t 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 Přední vývodový hřídel s 1000 ot/min Tlumení kmitů Regulace polohy pro verzi CEBIS Vnější obsluha čelního zvedacího závěsu pro verzi CEBIS Čtyři přídavné přípojky hydrauliky Vnější obsluha přídavných přípojek pro verzi CEBIS Zásuvka pro ISOBUS a návěs Kabina CIS s mechanicky ovládanými rozvaděči CEBIS s elektronicky ovládanými rozvaděči Čtyřbodové odpružení Multifunkční loketní opěrka Automatická klimatizace Sedadlo spolujezdce s integrovaným chladicím boxem EASY Systém řízení GPS PILOT TELEMATICS Přední hnací náprava Přední náprava pevná Odpružení přední nápravy PROACTIV Automatika řazení pohonu přední nápravy Max. úhel natočení kol (fix./proactiv) stupně Poloměr otáčení m 5,19 5,19 5,19 5,19 Sériově Volitelně K dispozici Není k dispozici Sériově Volitelně K dispozici Není k dispozici 1 Údaje o výkonu jsou rozhodující pro registraci. Výkon podle 97/68 EG je identický s 2000/25/EG. 2 Odpovídá ISO TR Firma CLAAS se nepřetržitě snaží přizpůsobovat veškeré své výrobky požadavkům praxe a proto si vyhrazuje právo na provádění změn. Údaje a zobrazení jsou jen přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro celosvětové využití. Řiďte se prosím ceníkem technického vybavení Vašeho stálého prodejce výrobků firmy CLAAS. Pro účely pořízení fotografií byla část ochranného zařízení demontována. Toto bylo provedeno pouze pro objasnění funkcí. Aby bylo zabráněno vzniku nebezpečí, v žádném případě se to nesmí provádět svévolně. Dodržujte příslušná ustanovení v návodu k použití. Všechny technické údaje k motorům se vztahují zásadně na evropské předpisy regulace výfukových plynů: Stage. Pojmenování normy Tier slouží v tomto dokumentu výhradně pro informační účely a lepší srozumitelnost. Povolení se netýká oblastí, v nichž jsou výfukové plyny Tier regulovány.

72 AXION Rozměry a hmotnosti Standardní vybavení s olejem a palivem, bez řidiče Délka (bez předního závaží, bez čelního zvedacího závěsu) (e) mm Střed zadní nápravy až horní hrana kabiny (a) mm Celková výška (b) mm Rozvor (c) mm Vzdálenost mezi zadní nápravou a dolním táhlem (d) mm Světlost přední nápravy (f) mm Světlá výška zadní nápravy (g) mm Hmotnost kg Rozložení hmotnosti vzadu / vpředu (s přední nápravou PROACTIV, bez čelního závaží) % 56/44 52/48 53/47 52/ Pneumatiky (standardní nebo odpružená přední náprava) Pneumatiky zadních kol Pneumatiky předních kol 650/65 R /65 R R R /85 R /85 R /70 R /70 R /70 R /70 R /65 R /65 R 28 IF 710/60 R 38 IF 600/60 R R R /85 R /85 R /70 R /70 R /70 R /70 R /65 R /65 R /75 R /70 R 30 IF 650/65 R /65 R /70 R /65 R 28 IF 710/60 R 42 IF 600/60 R /85 R /85 R 34 IF 650/85 R /65 R 34 IF 650/85 R 38 IF 600/70 R /70 R /70 R 34 IF 710/70 R 42 IF 600/70 R 30 IF 800/70 R 38 IF 600/70 R /60 R /60 R 30 a b f g c e d Sériově Volitelně K dispozici Není k dispozici 1 Pneumatiky s průmyslovým profilem 2 Kombinace pneumatik je k dispozici pouze pro verzi 50 km/h Varianty pneumatik jsou značně závislé na technickém vybavení traktoru a specifických poměrů daných zemí. Prosím nechejte si poradit o dostupnosti a dalších možnostech výbavy na přání.
