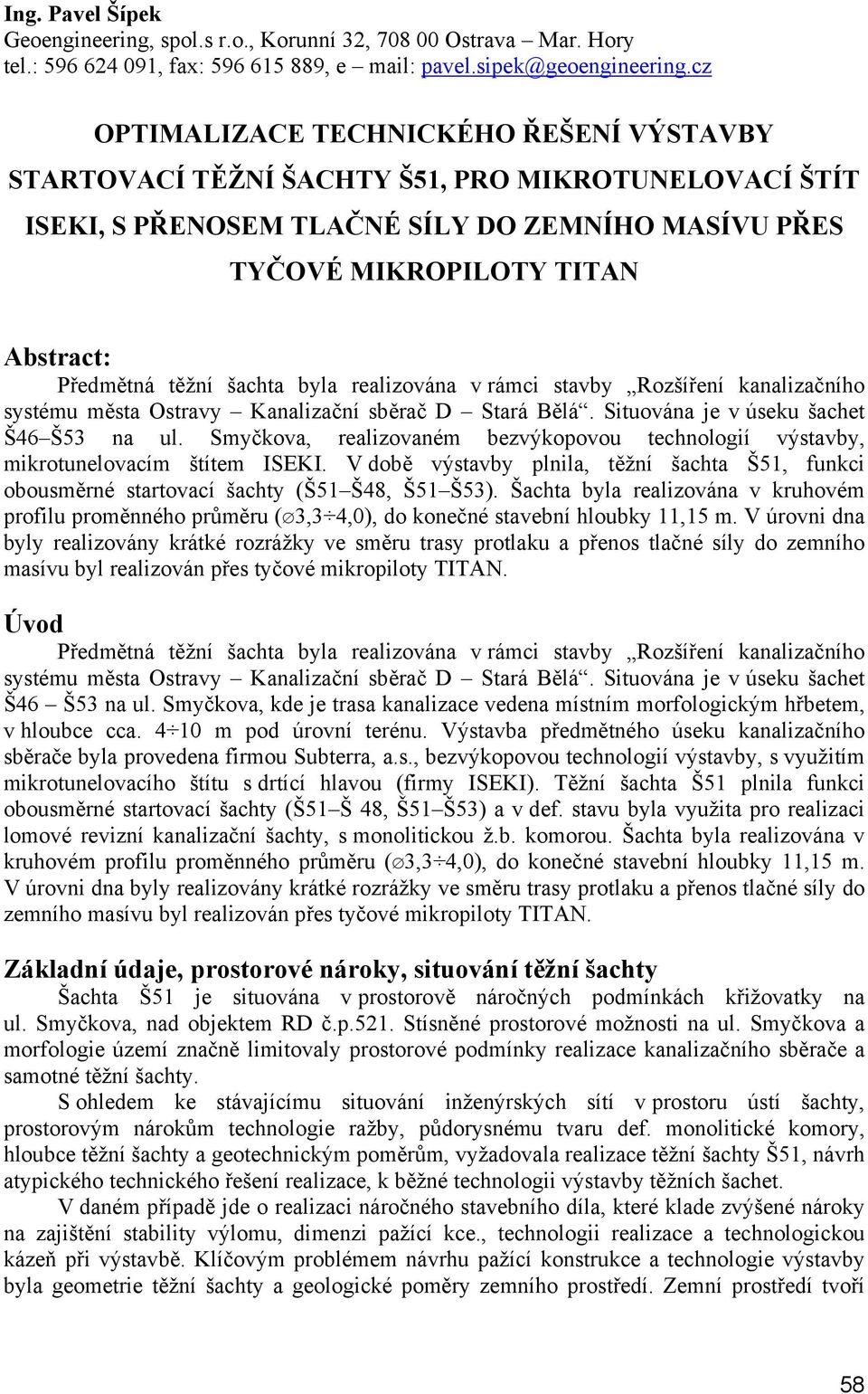

1 Ing. Pavel Šípek Geoengineering, spol.s r.o., Korunní 32, Ostrava Mar. Hory tel.: , fax: , e mail: pavel.sipek@geoengineering.cz OPTIMALIZACE TECHNICKÉHO ŘEŠENÍ VÝSTAVBY STARTOVACÍ TĚŽNÍ ŠACHTY Š51, PRO MIKROTUNELOVACÍ ŠTÍT ISEKI, S PŘENOSEM TLAČNÉ SÍLY DO ZEMNÍHO MASÍVU PŘES TYČOVÉ MIKROPILOTY TITAN Abstract: Předmětná těžní šachta byla realizována v rámci stavby Rozšíření kanalizačního systému města Ostravy Kanalizační sběrač D Stará Bělá. Situována je v úseku šachet Š46 Š53 na ul. Smyčkova, realizovaném bezvýkopovou technologií výstavby, mikrotunelovacím štítem ISEKI. V době výstavby plnila, těžní šachta Š51, funkci obousměrné startovací šachty (Š51 Š48, Š51 Š53). Šachta byla realizována v kruhovém profilu proměnného průměru ( 3,3 4,0), do konečné stavební hloubky 11,15 m. V úrovni dna byly realizovány krátké rozrážky ve směru trasy protlaku a přenos tlačné síly do zemního masívu byl realizován přes tyčové mikropiloty TITAN. Úvod Předmětná těžní šachta byla realizována v rámci stavby Rozšíření kanalizačního systému města Ostravy Kanalizační sběrač D Stará Bělá. Situována je v úseku šachet Š46 Š53 na ul. Smyčkova, kde je trasa kanalizace vedena místním morfologickým hřbetem, v hloubce cca m pod úrovní terénu. Výstavba předmětného úseku kanalizačního sběrače byla provedena firmou Subterra, a.s., bezvýkopovou technologií výstavby, s využitím mikrotunelovacího štítu s drtící hlavou (firmy ISEKI). Těžní šachta Š51 plnila funkci obousměrné startovací šachty (Š51 Š 48, Š51 Š53) a v def. stavu byla využita pro realizaci lomové revizní kanalizační šachty, s monolitickou ž.b. komorou. Šachta byla realizována v kruhovém profilu proměnného průměru ( 3,3 4,0), do konečné stavební hloubky 11,15 m. V úrovni dna byly realizovány krátké rozrážky ve směru trasy protlaku a přenos tlačné síly do zemního masívu byl realizován přes tyčové mikropiloty TITAN. Základní údaje, prostorové nároky, situování těžní šachty Šachta Š51 je situována v prostorově náročných podmínkách křižovatky na ul. Smyčkova, nad objektem RD č.p.521. Stísněné prostorové možnosti na ul. Smyčkova a morfologie území značně limitovaly prostorové podmínky realizace kanalizačního sběrače a samotné těžní šachty. S ohledem ke stávajícímu situování inženýrských sítí v prostoru ústí šachty, prostorovým nárokům technologie ražby, půdorysnému tvaru def. monolitické komory, hloubce těžní šachty a geotechnickým poměrům, vyžadovala realizace těžní šachty Š51, návrh atypického technického řešení realizace, k běžné technologii výstavby těžních šachet. V daném případě jde o realizaci náročného stavebního díla, které klade zvýšené nároky na zajištění stability výlomu, dimenzi pažící kce., technologii realizace a technologickou kázeň při výstavbě. Klíčovým problémem návrhu pažící konstrukce a technologie výstavby byla geometrie těžní šachty a geologické poměry zemního prostředí. Zemní prostředí tvoří 58

2 vysoce plastické jíly, s výrazně thixotropními vlastnostmi, které jsou nepravidelně proloženy čočkami písků a siltů. Postup projekčních prací, optimalizace navržené technologie realizace, tvarového a konstrukčního řešení Při zpracování projektové dokumentace těžní šachty Š51 bylo v prvním kroku provedeno posouzení několika možných technických variant řešení, s následnou optimalizací technologie realizace těžní šachty Š51, z hlediska jejího tvarového a konstrukčního řešení. Posuzovány byly varianty řešení těžní šachty v kruhovém a polygonovém půdorysném profilu. Variantně byla posouzena technická řešení realizace těžní šachty Š51, jak v jednotném, tak v proměnném půdorysném profilu. Realizace v jednotném půdorysném profilu vně monolitické komory: - převrtávaná pilotová stěna, realizovaná v kruhovém, popř. polygonovém profilu. - Larssenová stěna, realizovaná v polygonovém profilu. - horizontální rámy, realizované v polygonovém profilu. - výztužné prstence z důlní ocelové výztuže, v kruhovém profilu. Realizace těžní šachty v jednotném profilu je z hlediska stabilitního optimální. Odpadají zvýšené nároky na stabilizaci výlomu a pažící kce. v prostoru přechodové části. Realizace těžní šachty, v jednotném půdorysném tvaru po celé hloubce, který respektuje půdorysný tvar monolitické komory a prostorové nároky technologie ražby, však nutně vyžadovala realizaci přeložek všech stávajících inženýrských sítí (voda, plyn, elektro). Při daném půdorysném řešení navíc ústí těžní šachty vystupovalo z obecního pozemku EN 606 a zasahovalo do pozemku sousedního. Z hlediska prostorových možností bylo od realizace těžní šachty v jednotném půdorysném profilu ustoupeno. Dále byla řešena realizace těžní šachty s minimalizovaným profilem v úrovni terénu (zaústění šachty), s následným přechodem do rozšířeného profilu, který umožní realizaci monolitické komory revizní šachty a zároveň bude respektovat prostorové potřeby technologie ražby. Realizace v proměnném půdorysném profilu: - realizace šachty v kruhovém profilu, se zaústěním v minimalizovaném profilu 3,3 m a následným přechodem do profilu cca. 6,0 m, který respektuje půdorysný tvar monolitické komory a prostorové nároky technologie ražby. - realizace šachty v kruhovém profilu, se zaústěním v minimalizovaném profilu 3,3 m a následným přechodem do profilu 4,0 m, s křídelními rozrážkami v dnové části šachty, situovanými do směru realizovaných ražeb. Půdorysný rozměr šachty a křídelních rozrážek respektuje požadavky technologie a půdorysný rozměr monolitické komory. Realizace těžní šachty s dnovou částí v def. světlém profilu 6,0 m, klade vysoké nároky na zajištění stability výlomu a to především v její přechodové části. Pro realizaci je nezbytně nutné zajistit stabilitu výlomu šachty v předstihu hloubení. V daném případě bylo rozhodnuto o realizaci těžní šachty pod ochranou tryskové injektáže, která byla z hlediska stabilitního a technologického zhodnocena jako optimální. Zhotovitelem však byla realizace těžní šachty pod ochranou tryskové injektáže zamítnuta z hlediska ekonomického. Po zhodnocení jednotlivých variant řešení, prostorových nároků, návaznosti na přilehlé inženýrské sítě, stavební objekty a pozemky a zvážení technologických možností realizace 59

3 jednotlivých variant, s ohledem na předpokládané geologické a geotechnické poměry v lokalitě stavby, bylo rozhodnuto o realizaci těžní šachty v kruhovém půdorysném tvaru, v základním profilu 3,3 m, s přechodem do profilu 4,0 m, doplněného křídelními rozrážkami. Technické provedení, dodatečná stabilizační opatření při výstavbě Těžní šachta Š51 byla navržena a realizována ve stabilitně optimálním kruhovém půdorysném tvaru, v základním profilu 3,3 m, s přechodem na 4,0 m. V prostoru dna byly realizovány křídelní rozrážky, situované ve směru realizovaných ražeb (Š51-Š48 a Š51-Š 53). Rozrážky jsou podkovovitého tvaru, v geometrickém rozměru světlé výšky 4,1 m a šířky 2,3 m. Definitivní světlá hloubka šachty (úroveň upraveného ž.b. dna) je 10,65 m p.ú.t. Ústí šachty (0 5 m p.ú.t.) bylo realizováno v minimalizovaném profilu 3,3 m, z hlediska návaznosti na vedení stávajících inženýrských sítí. Zároveň však umožnilo spuštění technologických částí protláčecí soupravy do prostoru šachty. Rozšířený půdorysný rozměr šachty 4,0 m, byl v úrovni dna doplněn realizací křídelních rozrážek, které respektovaly potřeby technologie, v návaznosti na navrženou trasu kanalizačního sběrače a zajistily realizaci monolitické komory revizní šachty Š51. Těžní šachta Š51 byla provedena, v důlní ocelové výztuži, s plným pažením pažinami UNION 908/3. Rozrážky byly realizovány do hloubky cca. 1,1 m, taktéž v důlní ocelové výztuži, s plným pažením pažinami UNION 908/3. V prostoru komory šachty ( 4,0 m) a rozrážek byla primární důlní ocelová výztuž doplněna stříkaným betonem SB 20, min. tl.0,25 m na svařovanou síť ZS. Rozetnuté části výztužných prstenců, situované vně profilu rozrážek, byly stabilizovány kotvenou výměnou (tyč U300, ukotvená tyčovými kotvami TITAN 40/20, dl. 8,0 m). S ohledem ke štíhlosti profilu rozrážek bylo, pro zajištění stability výztužné kce., nutné realizovat dodatečné podchycení svislých boků ostění. Z prostorových důvodů bylo podchycení navrženo a realizováno horizontálními kotvenými prahy (kotvení tyčovými kotvami TITAN 30/11, dl. 6,0 m), které zajistily volný manipulační prostor v místě rozrážek (rozpěry byly v kolizi s razícím štítem a následně monolitickou komorou revizní šachty). Dno těžní šachty bylo upraveno monolitickou ž.b. deskou z betonu pevnostní tř. B 20, tl. 0,25 m, vyztuženou u obou povrchů sítí KARI 150x150x8. Ž.b. deska byla uložena na podkladním betonu a hutněném štěrkovém polštáři. Pro zajištění celkové stability těžní šachty a jejího okolí bylo bezpodmínečně nutné realizovat řádné zajištění ústí šachty, v celém prostoru nad přechodovou částí a samotné přechodové části. Rozhodujícím faktorem byla stabilizace výztužných prstenců ve svislém směru (zamezení jejich sesunutí při realizaci přechodové části). Na tuto skutečnost projekt reagoval návrhem nutných stabilizačních opatření a dodatečných opatření, o jejichž realizaci bylo rozhodnuto v rámci autorského dozoru. V úrovni terénu byla provedena roznášecí ocelobetonová patka, na kterou byly postupně přes těžké rozpínky zavěšovány výztužné prstence. Ty byly řádně klínovány a dotaženy k výlomu. Zároveň byly výztužné prstence podchycovány (přes těžké rozpínky), zaráženými (popř. zavrtávanými) Roxory R20. S ohledem k návaznosti ústí šachty na stávající inženýrské sítě nebylo možné v úseku 0 3,0 m realizovat podchycení výztužných prstenců zaráženými Roxory. V úrovni -3,0 m byla jejich funkce nahrazena realizací kotvené patky, z injektovaných kotev TITAN dl. 3,0 m. Nad pronikovou částí (-6,0 m) byla realizována druhá, stabilizační kotvená patka z injektovaných kotev TITAN 30/11 dl. 3,0 m, přes dvojici výztužných prstenců. Zajištění stability výlomu v přechodové části bylo realizováno ochranným límcem z Roxorů R20, zarážených do předpolí hloubení po celém obvodu šachty. 60

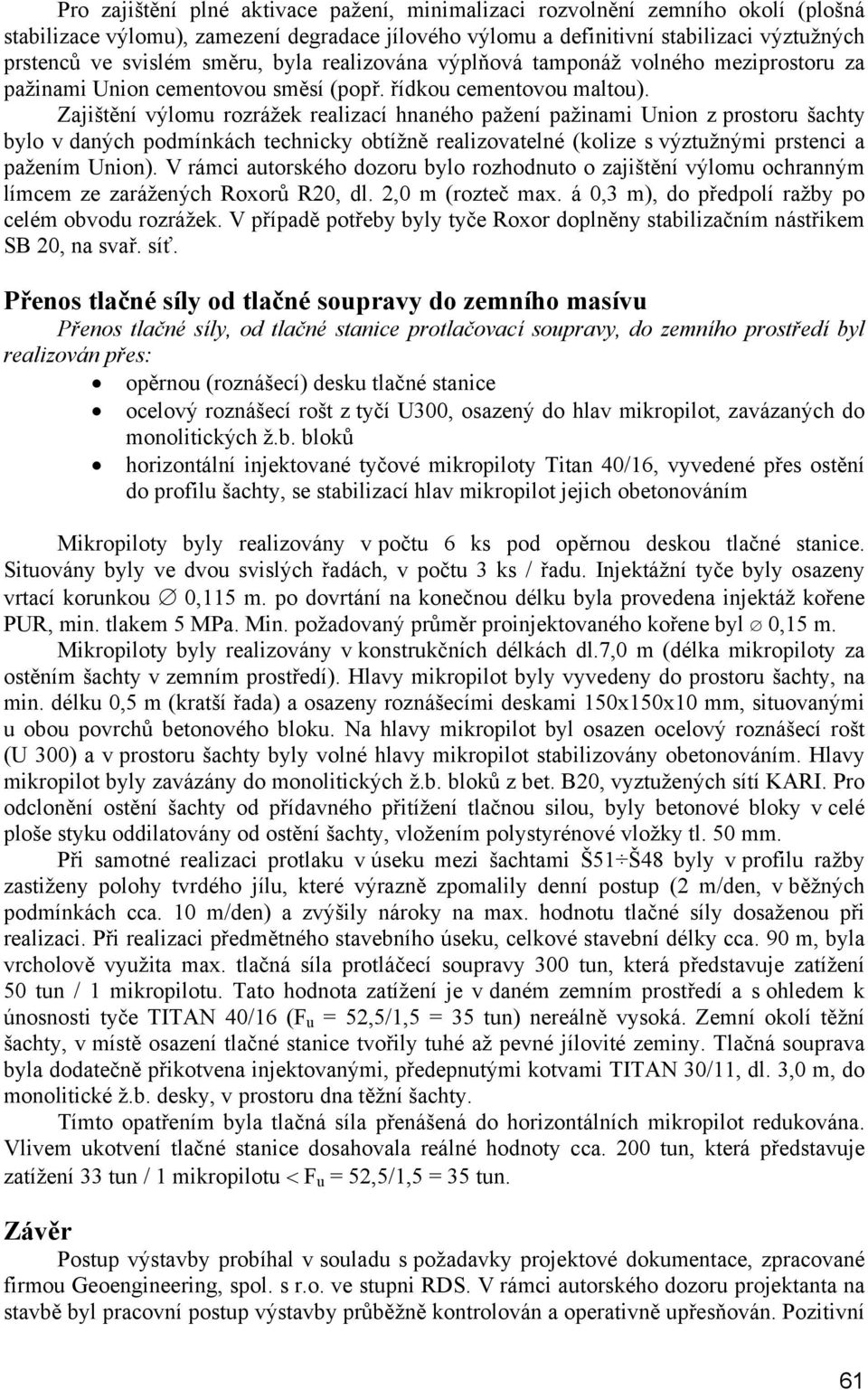

4 Pro zajištění plné aktivace pažení, minimalizaci rozvolnění zemního okolí (plošná stabilizace výlomu), zamezení degradace jílového výlomu a definitivní stabilizaci výztužných prstenců ve svislém směru, byla realizována výplňová tamponáž volného meziprostoru za pažinami Union cementovou směsí (popř. řídkou cementovou maltou). Zajištění výlomu rozrážek realizací hnaného pažení pažinami Union z prostoru šachty bylo v daných podmínkách technicky obtížně realizovatelné (kolize s výztužnými prstenci a pažením Union). V rámci autorského dozoru bylo rozhodnuto o zajištění výlomu ochranným límcem ze zarážených Roxorů R20, dl. 2,0 m (rozteč max. á 0,3 m), do předpolí ražby po celém obvodu rozrážek. V případě potřeby byly tyče Roxor doplněny stabilizačním nástřikem SB 20, na svař. síť. Přenos tlačné síly od tlačné soupravy do zemního masívu Přenos tlačné síly, od tlačné stanice protlačovací soupravy, do zemního prostředí byl realizován přes: opěrnou (roznášecí) desku tlačné stanice ocelový roznášecí rošt z tyčí U300, osazený do hlav mikropilot, zavázaných do monolitických ž.b. bloků horizontální injektované tyčové mikropiloty Titan 40/16, vyvedené přes ostění do profilu šachty, se stabilizací hlav mikropilot jejich obetonováním Mikropiloty byly realizovány v počtu 6 ks pod opěrnou deskou tlačné stanice. Situovány byly ve dvou svislých řadách, v počtu 3 ks / řadu. Injektážní tyče byly osazeny vrtací korunkou 0,115 m. po dovrtání na konečnou délku byla provedena injektáž kořene PUR, min. tlakem 5 MPa. Min. požadovaný průměr proinjektovaného kořene byl 0,15 m. Mikropiloty byly realizovány v konstrukčních délkách dl.7,0 m (délka mikropiloty za ostěním šachty v zemním prostředí). Hlavy mikropilot byly vyvedeny do prostoru šachty, na min. délku 0,5 m (kratší řada) a osazeny roznášecími deskami 150x150x10 mm, situovanými u obou povrchů betonového bloku. Na hlavy mikropilot byl osazen ocelový roznášecí rošt (U 300) a v prostoru šachty byly volné hlavy mikropilot stabilizovány obetonováním. Hlavy mikropilot byly zavázány do monolitických ž.b. bloků z bet. B20, vyztužených sítí KARI. Pro odclonění ostění šachty od přídavného přitížení tlačnou silou, byly betonové bloky v celé ploše styku oddilatovány od ostění šachty, vložením polystyrénové vložky tl. 50 mm. Při samotné realizaci protlaku v úseku mezi šachtami Š51 Š48 byly v profilu ražby zastiženy polohy tvrdého jílu, které výrazně zpomalily denní postup (2 m/den, v běžných podmínkách cca. 10 m/den) a zvýšily nároky na max. hodnotu tlačné síly dosaženou při realizaci. Při realizaci předmětného stavebního úseku, celkové stavební délky cca. 90 m, byla vrcholově využita max. tlačná síla protláčecí soupravy 300 tun, která představuje zatížení 50 tun / 1 mikropilotu. Tato hodnota zatížení je v daném zemním prostředí a s ohledem k únosnosti tyče TITAN 40/16 (F u = 52,5/1,5 = 35 tun) nereálně vysoká. Zemní okolí těžní šachty, v místě osazení tlačné stanice tvořily tuhé až pevné jílovité zeminy. Tlačná souprava byla dodatečně přikotvena injektovanými, předepnutými kotvami TITAN 30/11, dl. 3,0 m, do monolitické ž.b. desky, v prostoru dna těžní šachty. Tímto opatřením byla tlačná síla přenášená do horizontálních mikropilot redukována. Vlivem ukotvení tlačné stanice dosahovala reálné hodnoty cca. 200 tun, která představuje zatížení 33 tun / 1 mikropilotu < F u = 52,5/1,5 = 35 tun. Závěr Postup výstavby probíhal v souladu s požadavky projektové dokumentace, zpracované firmou Geoengineering, spol. s r.o. ve stupni RDS. V rámci autorského dozoru projektanta na stavbě byl pracovní postup výstavby průběžně kontrolován a operativně upřesňován. Pozitivní 61

5 stabilizační funkci provedených opatření dokládá realizovaný monitoring přilehlého objektu RD č.p. 521 (ve vzdálenosti cca. 9,0 m od osy šachty), prováděný firmou Inset s.r.o. Na objektu RD byly zaznamenány minimální hodnoty svislých deformací, pohybující se v hodnotách 0 5 mm. S ohledem k náročnosti realizovaného stavebního díla, ověřená hodnota svislých deformací dokládá kvalitní zvládnutí realizace těžní šachty, s vysokými nároky na stabilizaci výlomu, dimenzi pažící kce. a technologickou kázeň při výstavbě. Přenos tlačné síly od tlačné soupravy do zemního masívu, soustavou horizontálních tyčových mikropilot situovaných za opěrnou deskou tlačné stanice, v kombinaci s ukotvením tlačné stanice do monolitické ž.b. desky dna stavební šachty, zajistil po celou dobu realizace protlaku stabilitu tlačné stanice jak v horizontálním, tak vertikálním směru a zároveň zajistil odclonění ostění těžní šachty, na kterém se neprojevil nepříznivý vliv přitížení tlačnou silou. V průběhu realizace protlaku byly ověřeny deformace betonových bloků v hlavách mikropilot, pouze ve směru osy protlaku. Tyto deformace řádově dosahovaly hodnot v intervalu 5 10 mm. 62

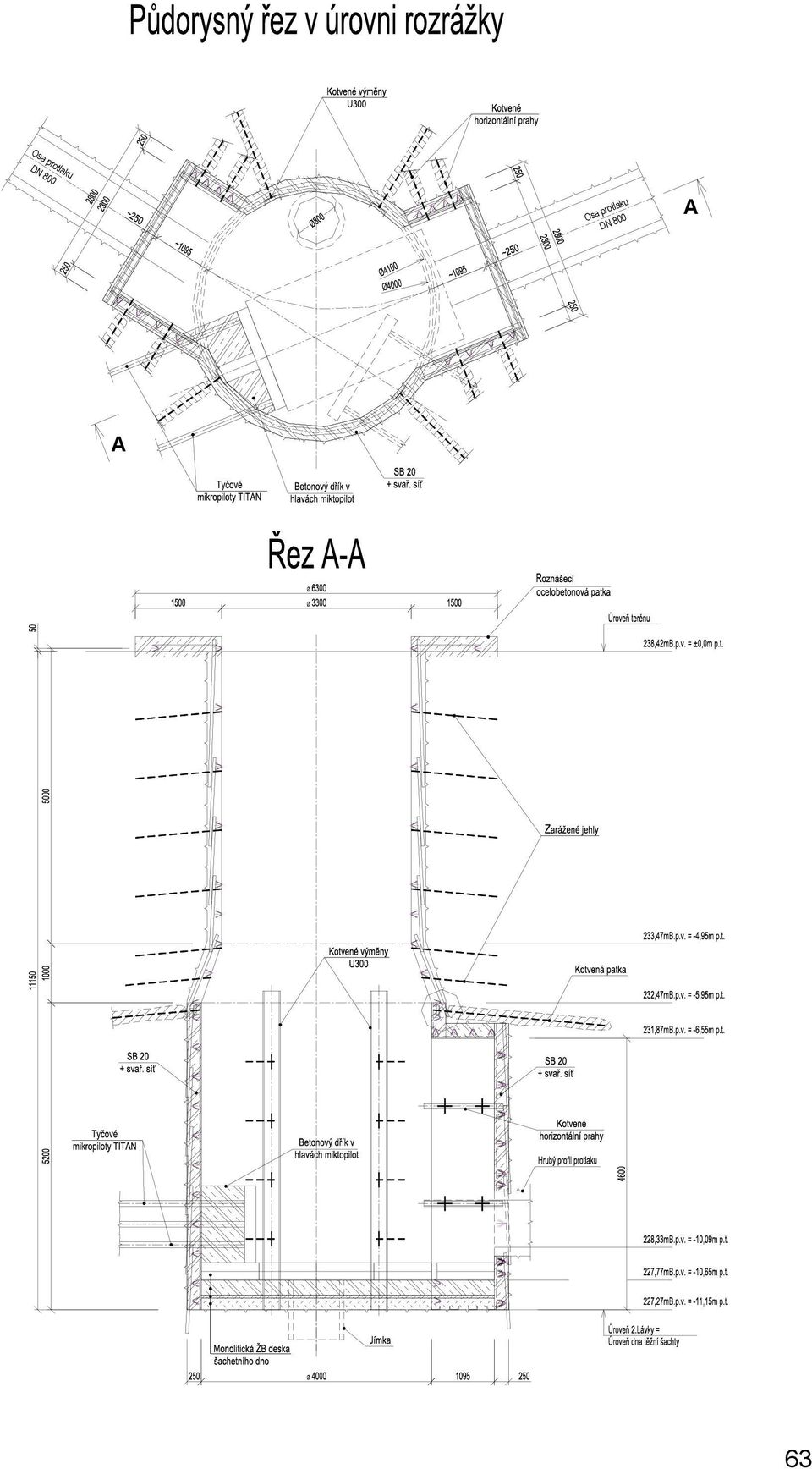

6 Osa protlaku DN 800 Osa protlaku DN 800 A A 63
