1 ATD Jihlava s.r.o., Čížov 72, Jihlava INŽENÝRSKÁ A PROJEKČNÍ ČINNOST V INVESTIČNÍ VÝSTAVBĚ REKONSTRUKCE STÁJE PRO VÝKRM KRŮT p.č. 2/1 k.ú. Ješín A. TEXTOVÁ ČÁST

2 Průvodní a technická zpráva OBSAH: 1. IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA 2. TECHNICKÉ ÚDAJE O STAVBĚ 3. ČLENĚNÍ STAVBY NA STAVEBNÍ OBJEKTY 4. ZPRACOVATELÉ DOKUMENTACE 5. POUŽITÉ PODKLADY 6. POPIS STAVBY 7. POŽADAVKY NA PROVÁDĚNÍ STAVBY 1. IDENTIFIKAČNÍ ÚDAJE STAVBY Akce : Rekonstrukce stáje pro výkrm krůt Stupeň : Dokumentace pro zadání stavby Místo stavby : k.ú. Ješín, p.č. st. 2/1 Katastrální území: k.ú. Ješín Investor: Ing. Zdeňěk Vojtěchovský, Ješín 81, Velvary Projektant : ATD Jihlava, Čížov 72, , Jihlava 2. TECHNICKÉ ÚDAJE STAVBY Zastavěná plocha: : 367m2 Obestavěný prostor: m3 Podlahová plocha : 319 m2 Předpokládaná doba výstavby: 10 měsíců Uvedení do provozu: 6/2016 Způsob provedení stavby: dodavatelsky, dodavatel bude určen výběrem 3. ČLENĚNÍ STAVBY NA STAVEBNÍ OBJEKTY Stavba není členěná na stavební objekty

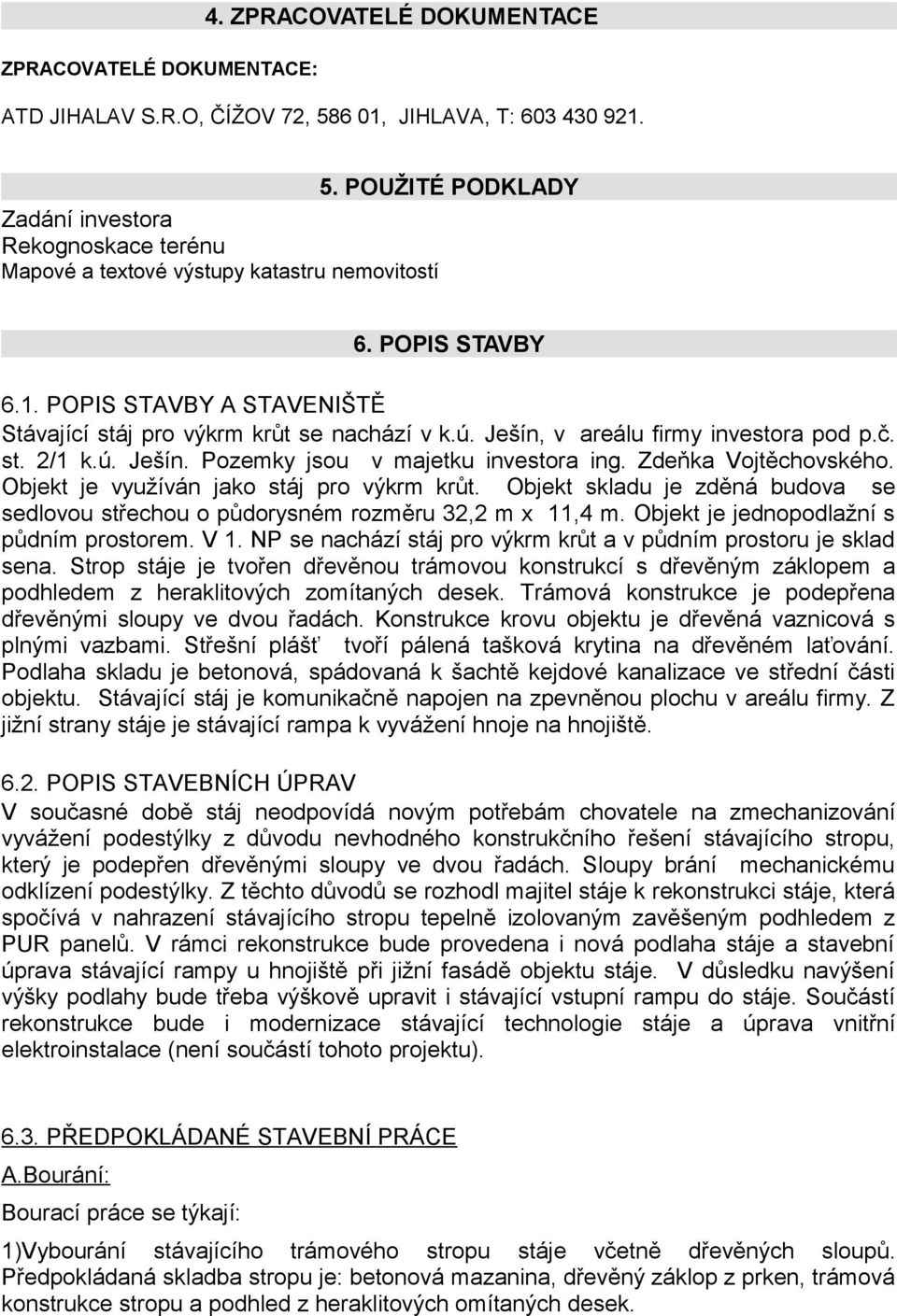

3 ZPRACOVATELÉ DOKUMENTACE: 4. ZPRACOVATELÉ DOKUMENTACE ATD JIHALAV S.R.O, ČÍŽOV 72, , JIHLAVA, T: POUŽITÉ PODKLADY Zadání investora Rekognoskace terénu Mapové a textové výstupy katastru nemovitostí 6. POPIS STAVBY 6.1. POPIS STAVBY A STAVENIŠTĚ Stávající stáj pro výkrm krůt se nachází v k.ú. Ješín, v areálu firmy investora pod p.č. st. 2/1 k.ú. Ješín. Pozemky jsou v majetku investora ing. Zdeňka Vojtěchovského. Objekt je využíván jako stáj pro výkrm krůt. Objekt skladu je zděná budova se sedlovou střechou o půdorysném rozměru 32,2 m x 11,4 m. Objekt je jednopodlažní s půdním prostorem. V 1. NP se nachází stáj pro výkrm krůt a v půdním prostoru je sklad sena. Strop stáje je tvořen dřevěnou trámovou konstrukcí s dřevěným záklopem a podhledem z heraklitových zomítaných desek. Trámová konstrukce je podepřena dřevěnými sloupy ve dvou řadách. Konstrukce krovu objektu je dřevěná vaznicová s plnými vazbami. Střešní plášť tvoří pálená tašková krytina na dřevěném laťování. Podlaha skladu je betonová, spádovaná k šachtě kejdové kanalizace ve střední části objektu. Stávající stáj je komunikačně napojen na zpevněnou plochu v areálu firmy. Z jižní strany stáje je stávající rampa k vyvážení hnoje na hnojiště POPIS STAVEBNÍCH ÚPRAV V současné době stáj neodpovídá novým potřebám chovatele na zmechanizování vyvážení podestýlky z důvodu nevhodného konstrukčního řešení stávajícího stropu, který je podepřen dřevěnými sloupy ve dvou řadách. Sloupy brání mechanickému odklízení podestýlky. Z těchto důvodů se rozhodl majitel stáje k rekonstrukci stáje, která spočívá v nahrazení stávajícího stropu tepelně izolovaným zavěšeným podhledem z PUR panelů. V rámci rekonstrukce bude provedena i nová podlaha stáje a stavební úprava stávající rampy u hnojiště při jižní fasádě objektu stáje. V důsledku navýšení výšky podlahy bude třeba výškově upravit i stávající vstupní rampu do stáje. Součástí rekonstrukce bude i modernizace stávající technologie stáje a úprava vnitřní elektroinstalace (není součástí tohoto projektu) PŘEDPOKLÁDANÉ STAVEBNÍ PRÁCE A.Bourání: Bourací práce se týkají: 1)Vybourání stávajícího trámového stropu stáje včetně dřevěných sloupů. Předpokládaná skladba stropu je: betonová mazanina, dřevěný záklop z prken, trámová konstrukce stropu a podhled z heraklitových omítaných desek.

4 2) Odbourání stávající nevyhovující železobetonové rampy u hnojiště. 3) Odstranění stávajících silničních panelů za účelem rozšíření stávající rampy u vstupu do stáje. B. Zemní práce Zemní práce se týkají vykopu základové rýhy pro základový práh ukončující prodloužení stávající rampy u hlavního vjezdu (vstupu) do stáje. C. Základy Jedná se o základový pas základový práh ukončující betonovou mazaninu upravované rampy hlavního vstupu. D. Svislé konstrukce Jedná se o podezdění stávající betonové zídky rampy u hnojiště a dozdění, vyrovnání ostění stavebních otvorů. E. Vodorovné a podlahové konstrukce Stávající betonová podlaha v hale bude řádně vyčištěna a na stávající podlahu bude provedena nová železobetonová podlahová deska o tl. 200 mm oboustranně vyztužená svařovanou sítí KARI 150x150x6 mm. Nášlapná vrstva bude strojně uhlazena s provedeným vhodným vsypem. Podlaha bude vyspádována k jímce ve střední části stáje a bude dilatována po celcích max. 6x6 m. Současně s podlahou bude nadbetonována a rozšířena i stávající venkovní rampa při vstupu (vjezdu) do stáje. Stávající rampa u hnojiště bude provedena nová z monolitického betonu C30/37-XA2, vyztužena oboustrannou svařovanou sítí KARI 100x100x6 mm. F. Podhledy Stávající podhled (trámový strop) bude vybourán a nahrazen zavěšeným lehkým tepelně izolačním podhledem z kovových tepelně izolačních PUR panelů o tloušťce izolantu 100 mm např. Kingspan KS1000 AWP. Nový podhled bude vynesen pomocí ocelových prvků na stěnách profil L 80x80x6 mm a v jednotlivých polí profilem OMEGA viz. příloha. L profily budou kotveny do obvodového zdiva vlepením kotev (M 12 po mm). Omega profil bude vyvěšen závěsem z pozinkované závitové tyče M nebo M po vzdálenosti max. 2,0 m upevněných na dodatečně vloženém podélném trámu 140 x 240 mm (alt. profil U 160). Za účelem možnosti vyvěšení podhledu bude nutné zpevnit plné vazby dřevěného krovu pomocí příložek z fošen podrobně viz výkresová část projektové dokumentace a příloha statické řešení od ing. Milana Mátla, které je nedílnou součástí této projektové dokumentace. Nový podhled nebude možné využívat jako podlahu půdního prostoru. F. Úpravy povrchů Podlaha bude strojně zatažena s finálním vsypem vhodným do daného provozu. Stáj bude opatřena novým keramickým podlahovým soklíkem výšky 150 mm. Omítka bude lokálně opravena a bude provedena celková výmalba interiéru stáje. G. Vyplně otvorů Stávající jednokřídlové budou vyměněny za dveře nové, ocelové zateplené, včetně nové ocelové zárubně. Rozšíření výplně otvorů budou osazeny novými ocelovými dvoukřídlovými dveřmi. Rozměry dveří hlavního vstupu a dveří na rampu hnojiště můžou být upřesněny provozovatelem v závislosti na průjezdnosti používané techniky.

5 H. Práce klempířské Práce klempířské souvisí s doplňkovými prvky nového podhledu (lemující L profil a doplněk překrývající styky PUR panelů v jednotlivých polích. CH. Práce zámečnické Na rampě bude osazeno nové ocelové zábradlí z odnímatelnou čelní části. Zábradlí bude opatřeno nátěrem v barvě hnědé. Dále se předpokládá, že bude třeba osadit nový lemující úhelník u stávající jímky ve střední části stáje včetně nové výplně. Ostatní zámečnické práce souvisejí s vynesením nového zavěšeného podhledu (L profil a OMEGA profil) viz výkresová část a statika. I. Závěr: Veškeré práce budou provedeny dle platných ČSN odbornou stavební firmou. Při stavbě budou dodržována ustanovení vyhl. č. 137/1998 Sb. upravující požadavky na provádění staveb. Dále budou dodržovány předpisy týkající se bezpečnosti práce a technických zařízení, zejména vyhl. č. 324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích a dbát o ochranu zdraví osob na staveništi. Při jakýchkoliv nejasnostech a změnách oproti zpracované projektové dokumentaci je nutné přizvat na stavbu projektanta VLIV STAVBY NA ŽP A POŽÁRNÍ BEZPEČNOST Vzhledem k tomu, že stavba bude po realizaci stavebních úprav sloužit ke stejnému účelu jako před těmito úpravami dá se konstatovat, že nedojde vlivem těchto stavebních úprav ke zhoršení vlivů na ŽP. Z požárního hlediska se jedná o změnu stavby skupiny I ČSN Požární zatížení objektu se nezvyšuje, odst. vzdálenosti se nemusí posuzovat vzhledem k zachování stejných parametrů. Nosná konstrukce včetně vrat zůstává stejná únikové cesty se nemění. Lze tedy konstatovat, že navrhované stavební úpravy nemění požadavky původního požárního zabezpečení. 7. POŽADAVKY NA PROVÁDĚNÍ STAVBY, BEZPEČNOST PRÁCE 7.1. ZAŘÍZENÍ STAVENIŠTĚ Zařízení staveniště bude umístěno na pozemcích investora v majetku ing. Zdenka Vojtěchovského. Sociální zařízení řešeno ve stávající provozní budově, nebo formou suchých záchodů. Voda bude rovněž zajištěn ze stávajících zdrojů v areálu zemědělské usedlosti. 7.2.POUŽITÁ ZAŘÍZENÍ Pro práce bude použita běžná mechanizace, nákladní automobily, stroje pro zemní práce na automobilovém podvozku, zvedací zařízení, míchačky, domícháváče a řezačky betonu SKLÁDKY PŘEBYTEČNÉ ZEMINY A STAVEBNÍHO MATERIÁLU Místo skládky přebytečného materiálu zajistí v souladu se zákonem č. 238/91 Sb dodavatel stavby.

6 7.4. BEZPEČNOST PRÁC E Stavební, zemní i montážní práce jsou běžného charakteru a standartní technologie. Nevyžadují speciální bezpečnostní opatření. Musí však být prováděny podle příslušných ustanovení vyhl. 324/1990 Sb. ČÚBP, ČBÚ a příslušných ČSN. Při provádění a zásobování stavby bude respektován dopravní provoz v dané lokalitě a budou provedena veškerá opatření k zajištění bezpečnosti a plynulosti silničního provozu POSTUP VÝSTAVBY Výstavba bude koordinována a prováděna tak, aby v co nejmenší míře narušovala a omezovala běžný provoz v areálu firmy PODMÍNKY PRO VÝSTAVBU Případná znečištění komunikací během výstavby musí být průběžně a neprodleně odstraňována. Území stavby musí být zajištěno tak, aby nedošlo ke škodě na okolních pozemcích. Skládky stavebního materiálu musí být zřízeny výhradně na ploše určené pro výstavbu, nebo na pozemcích v majetku investora. V Čížově dne Ing. Jan Prokš
