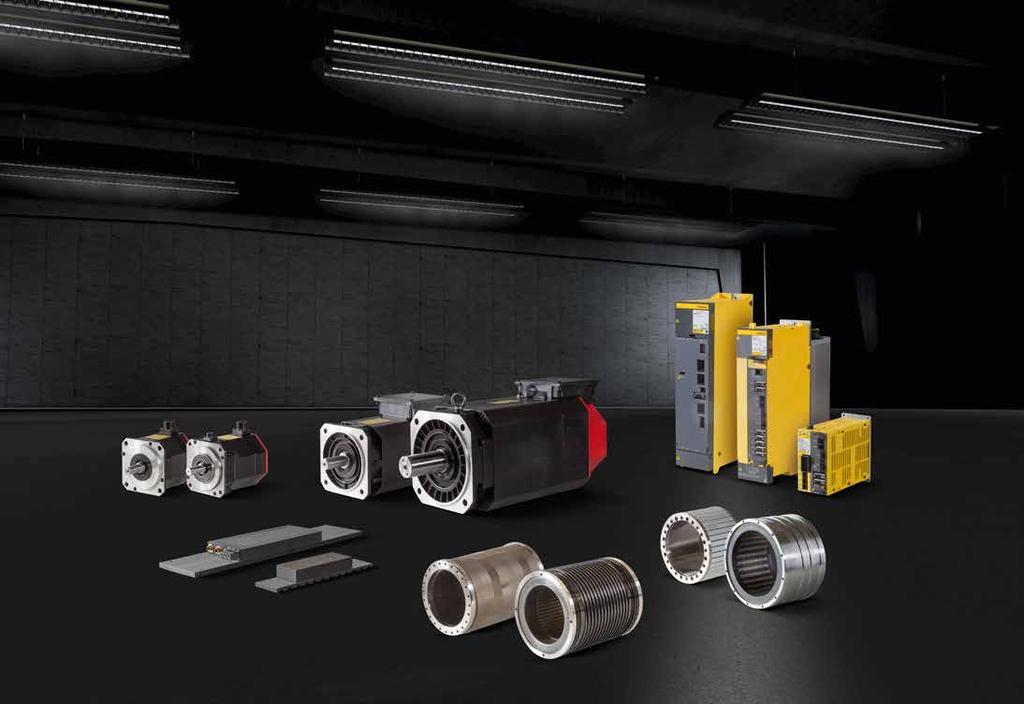

1 THE FACTORY AUTOMATION COMPANY Pohonové systémy Přehled produktů

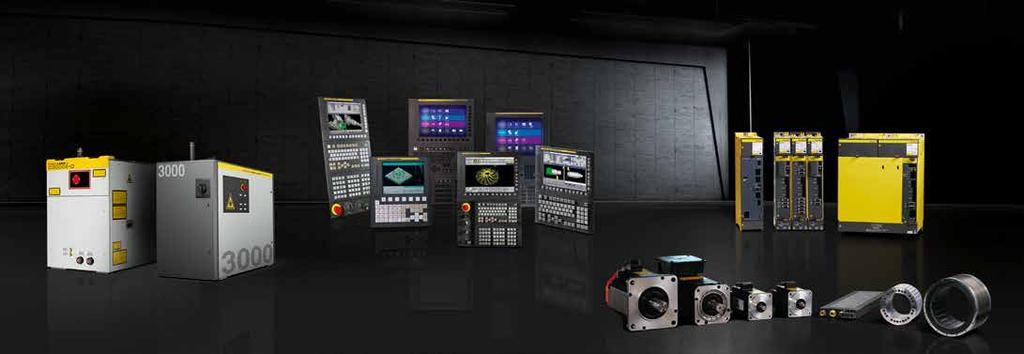

2 No. 1 na světě 100% FANUC FANUC je předním světovým výrobcem pro automatizaci výroby s více než 55 let zkušeností ve vývoji numerické kontroly řízení. FANUC má celosvětově nainstalováno 4, CNC řízení a laserových systémů což a spokojené zákazníky v každém koutě světa. FANUC laserové systémy FANUC CNC řídicí systémy FANUC motory FANUC zesilovače Až

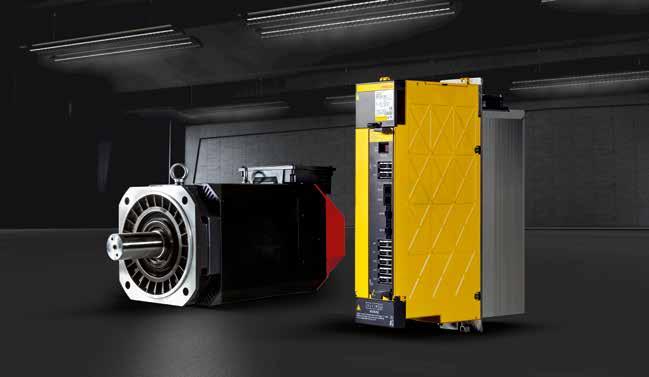

3 Nejširší sortiment - nejvyšší spolehlivost FANUC nabízí nejširší sortiment pohonných systémů na trhu: servo a vřetenové motory všech velikostí v balíčcích s optimálními zesilovači. To je naše síla. Vždy obdržíte ten nejlepší systém, který přinese perfektní výsledky odpovídající Vašim požadavkům - s vynikajícím výkonem a kvalitou povrchu obrobku. Všechny FANUC motory a zesilovače jsou vyvíjeny a vyráběny ve FANUC továrnách v Japonsku. To má za následek vynikající funkční spolehlivost, snadnou dostupnost, jednoduchou instalaci a údržbu a optimalizaci energetické účinnosti. Tímto způsobem zvyšujeme Vaši produktivitu. Až 32,000,000 pulsů za otáčku Střední doba mezi poruchami delší než 50 let* * pro 0i-D Vaše výhody: odpovídající balíčky pro nejvyšší produktivitu snadná instalace prostřednictívm plug-andplay technologie nejvyšší spolehlivost díky 100% FANUC kvalitě vynikající výkon snadná údržba optimalizovaná energetická účinnost

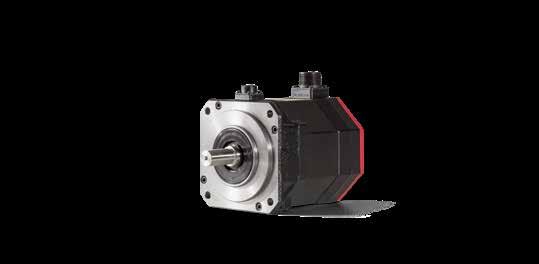

4 Servo motory βi series αi series Ekonomické servomotory s dobrým poměrem cena / výkon pro posuvové osy strojů vstupní úrovně, polohovací osy, poháněné nástroje a periferie. střední setrvačnost - rychlá akcelerace k dispozici dvě verze: F - feritový magnet, S - silný motor (neodymiové magnety) jmenovitý točivý moment 0,2-40 Nm hladký průběh otáčení maximální rychlost až 6000 otáček za minutu snímače βi Series s vysokým rozlišením (00 / ot) stupeň krytí IP65 - na přání IP67 Servomotory s vynikajícím výkonem zrychlení - pro použití ve vysoké rychlosti s vysokou přesností obrábění pro velké průmyslové stroje (například tiskové-stroje). vysoce plynulé posuvy k dispozici dvě verze: F - feritový magnet, S - silný motor (neodymiové magnety) rozsah točivého momentu Nm maximální rychlost až 8000 otáček za minutu ai Series snímač s vysokým rozlišením ( / ot) stupeň krytí IP65 - na přání IP67 βi series αi series Točivý moment(nm) Točivý moment [Nm] Příruba [mm] Příruba [mm] Volitelná brzda [Nm] Volitelná brzda [Nm] βis 200V αis 200V βisc 200V αif 200V βif200v αis (HV) 400V βis (HV) 400V αif (HV) 400V βisc (HV) 400V K dispozici 3 tvary hřídele: přímá hřídel, přímá hřídel s drážkou, kuželová hřídel

5 Lineární motory LiS-B series Přímý přenos lineární síly s jednoduchou mechanickou strukturou. vysoká rychlost (4 m / s) a vysoké zrychlení (30G) díky vysoké tuhosti dlouhý zdvíh a možnost zvýšení síly vícenásobnou konfigurací velká trvalá zatížitelnost při vodním chlazení (WC) N max. síla N vysoká přesnost - použití lineárních pravítek s vysokým rozlišením bezúdržbový mechanismus LiS300 S1-B LiS600 S1-B LiS600 S2-B LiS900 S1-B LiS1200 S2-B LiS1800 S2-B LiS3000 M2 LiS4500 M2 LiS4500 M3 LiS6000 M2 LiS7000 M3 LiS7500 M2 LiS9000 M2 LiS9000 M3 LiS11000 M2 LiS11000 M3 LiS14000 M3 LiS16000 M3 Maximální síla (N) Délka jezdce (mm) Šířka jezdce (mm) LiS 200V LiS 400V

6 Momentové motory Řada vestavných servomotorů DiS Ideální řešení pro stoly, revolverové hlavy a rotační osy s vysokou přesností pro 5-osé stroje. velký točivý moment díky silným neodymiovým magnetům maximální točivý moment Nm , trvalý moment 15 do 4500 Nm vysokorychlostní modely až do 2000 otáček za minutu nízké zvlnění - optimální provedení magnetického obvodu bezúdržbový přímý pohon STANDARDNÍ MODELY DiS15/1000-B DiS60/400-B DiS120/600 DiS70/300-B DiS150/300-B DiS200/300 DiS250/250 DiS500/250-B DiS1000/200-B DiS1500/100 DiS2000/100 DiS2000/150 DiS5000/50-B Maximální točivý moment [Nm] Jmenovitý točivý moment [Nm] Průměr [mm] Výška [mm] Rychlost [min -1 ] DiS 200V DiS 400V VYSOKORYCHLOSTNÍ MODELY DiS60/2000-B DiS70/1500-B DiS150/1500-B DiS500/1000 DiS500/1200-B DiS1000/ B DiS1000/1000-B DiS5000/500 Maximální točivý moment [Nm] Jmenovitý točivý moment [Nm] Průměr [mm] Výška [mm] Rychlost [min -1 ] DiS 200V DiS 400V

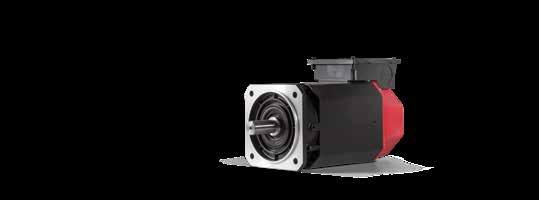

7 Vřetenové motory βii-b series αii-b series Kompaktní motory poskytující vysoký výkon / točivý moment - a výborný poměr cena / výkon. vysoká účinnost a nízká tepelná ztráta výstupní výkon 3,7 až 15 kw vhodná pro malé a středně velké stroje, jako jsou kompaktní soustruhy třída ochrany IP40, s olejovým těsněním IP54 Výkonné motory pro vysoké zrychlení s vysokou mechanickou přesností a nízkými vibracemi (V3) - vhodné pro vřetena s vysokým výkonem a velké stroje. široký rozsah konstantního výkonu až po vysokou rychlost přepínáním vinutí výkonový rozsah 0, kw k dispozici je velký točivý moment při nízkých otáčkách dostupné speciální provedení s dutou hřídelí pro středové chlazení nebo kapalinou chlazené motory třída ochrany IP40, s olejovým těsněním IP54 βii-b series Výkon [kw] βii-b (200V) Standardní indukce Maximální rychlost [rpm] βii-b (400V) Standardní indukce Maximální rychlost [rpm] βiip-b (200V) Široký konstantní rozsah výkonu 1) βii-b P 30/8000 2) βii-b P 40/6000 Maximální rychlost [rpm] βiic-b (200V) Bez zpětné vazby rychlosti Maximální rychlost [rpm] 6000 βiit-b (200V) Dutá hřídel Maximální rychlost [rpm] 8000 αii-b series Výkon [kw] αii-b (200V) Standardní indukce Maximální rychlost [rpm] αii-b (400V) Standardní indukce Maximální rychlost [rpm] 1000 αiip-b (200V) Široký konstantní rozsah výkonu range Maximální rychlost [rpm] αiip-b (400V) Široký konstantní rozsah výkonu range Maximální rychlost [rpm] αiit-b (200V) Středové chlazení Maximální rychlost [rpm] αiit-b (400V) Středové chlazení Maximální rychlost [rpm] αiil-b (200V) Kapalinou chlazený Maximální rychlost [rpm] αiil-b (400V) Kapalinou chlazený Maximální rychlost [rpm]

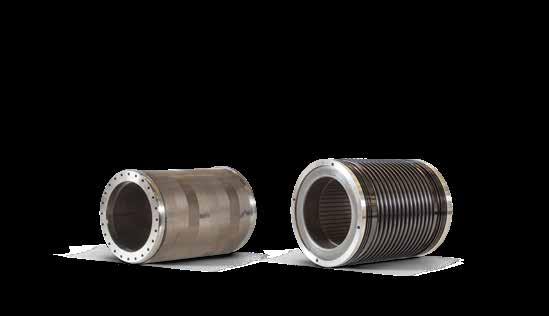

8 Asynchronní vestavné vřetenové motory BiI series Kompaktní vestavné motory pro kompaktní, vysokorychlostní a vysoce výkonné stroje s optimální adaptací do mechanické konstrukce stroje. velký točivý moment při nízkých otáčkách - vysoký výkon při vysoké rychlosti rozsah výkonu kW větší točivý moment a vyšší výkon je dosažen díky účinnému odvodu tepla ze statoru zalitého pryskyřicí (opce) nebo rotoru s krátkou kotvou (některé modely) maximální rychlost až rpm Standard 200V BiI50S/30000 BiI50M/25000 BiI50L/25000 BiI50L/30000 BiI80S/20000 BiI80S/20000 BiI80S/30000 BiI80M/15000 BiI80M/15000 BiI100SS/12000 BiI80M/30000 BiI80L/8000 BiI100S/12500 BiI112S/15000 BiI112M/15000 BiI112L/15000 BiI112LL/15000 BiI132L/14000 BiI160M/13000 BiI160L/13000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Standard 200V BiI16LL/13000 BiI170S/6000 BiI170M/6000 BiI180M/ BiI180L/ BiI180LL/ BiI200S/6000 BiI200M/6000 BiI200L/6000 BiI250S/6000 BiI250M/3000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Vysokorychlostní 200V BiI40S/70000 BiI60SS/50000 BiI60S/50000 BiI100S/20000 BiI100S/30000 BiI112SS/20000 BiI112S/20000 BiI112S/20000 BiI112M/20000 BiI112L/20000 BiI160M/20000 BiI160L/20000 BiI160LL/20000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ]

9 Standardní zapouzdřený () 200V Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] BiI50S/30000 BiI50M/25000 BiI50L/30000 BiI80M/15000 BiI80M/30000 BiI100SS/12000 BiI100S/12500 BiI112S/15000 BiI112M/15000 BiI112L/15000 BiI112LL/ BiI160M/13000 BiI160L/13000 BiI160LL/13000 BiI170S/8000 BiI170M/8000 BiI180M/ BiI180L/ BiI180LL/ BiI200S/6000 BiI200M/6000 BiI200L/6000 Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Vysokorychlostní moulded (TYPE M) 200V BiI60S/50000 BiI100S/30000 BiI112SS/20000 BiI112S/20000 BiI112M/20000 BiI112L/20000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Standard 400V BiI80S/20000 BiI100S/12500 BiI112S/15000 BiI112M/15000 BiI112L/15000 BiI112LL/15000 BiI160M/13000 BiI160L/13000 BiI160LL/13000 BiI170S/8000 BiI170M/8000 BiI200S/6000 BiI200M/6000 BiI200L/6000 BiI250S/4000 BiI250M/6000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Vysokorychlostní 400V BiI100S/20000 BiI112SS/20000 BiI112S/20000 BiI112M/20000 BiI112L/20000 BiI112L/25000 BiI160LL/20000 Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Délka [mm] Rychlost [min -1 ] Zeptejte se svého lokálního FANUC partnera na specializované kombinace motorů a zesilovačů.

10 Synchronní vestavné vřetenové motory BiS series Kompaktní vestavné motory s vysokým točivým momentem pro tvrdé materiály (např. Titan) a těžké obráběcí procesy. velký točivý moment při nízkých otáčkách - silná struktura rotoru z neodymiového magnetu rozsah výkonu kw nízké zvlnění - optimální provedení magnetického obvodu velký točivý moment a vysoký výkon dosahován díky efektivnímu odvodu tepla ze statoru zalitého pryskyřicí vhodný pro soustružnické a ozubárenské obráběcí stroje maximální rychlost rpm Standard 200V BiS100L2/ BiS132L2/3000 BiS132L3/2500 BiS160L4/1400 BiS200L4/750 Rám [mm] Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Stator Délka [mm] Rychlost [min -1 ] Standard 400V BiS90L3/33000 BiS132L2/7000 BiS132L3/7000 BiS160L4/6000 BiS160L6/4500 BiS200L4/3000 BiS200L6/3000 Rám [mm] Vnější průměr statoru [mm] Vnitřní průměr rotoru [mm] Trvalý výkon [kw] Stator Délka [mm] Rychlost [min -1 ]

11 Zesilovače a napájecí moduly αi-b series Efektivní energetické řešení s rekuperačním napájecím zdrojem a nízkým ztrátovým výkonem zařízení. modulární konstrukce s αips-b (napájení, αisp-b (zasilovač vřetena), a αisv-b (servo zesilovač) kompaktní zesilovač pro 1 vřeteno a 3 osy vestavěná funkce detekce izolačního stavu vinutí funkce bezpečného odpojení motoru pro servo a vřetenové zesilovače rychlá údržba - výměna ventilátoru a řídicí karty bez nutnosti demontáže Vřetenový zesilovač (400V) 75 / 100kW s vysoce účinným silovým obvodem SIC (karbid křemíku). různé napájecí moduly αipss-b s sinusovým vstupem - stabilizovaný DC link SSM moduly pro přepěťovou ochranu vřetena a servozesilovače αi-b amplifier (200V) αi-b (HV) zesilovač (400V) Šířka [mm] Napájecí zdroj αips-b [kw] Zesilovač vřetene αisp-b[kw] Servo zesilovač αisv-b Servo / vřetenový víceosý zesilovač αisvp-b 1 osa [A] 2 osy [A] 3 osy [A] 3 osy [A] 1 vřeteno [kw] Napájecí zdroj αips-b [kw] Zesilovač vřetena αisp-b [kw] Servo zesilovač αisv-b Servo / vřetenový víceosý zesilovač αisvp-b 1osa [A] 2 osy [A] 3 osy [A] 3 osy [A] 1 vřeteno [kw] 60 (bez radiátoru) /4 4/20 20/20 4/4/4 20/20/ /10 10/10/10 60 (s radiátorem) /40 40/40 40/80 80/80 20/20/40 40/40/40 20/20/ /40/ /20 20/20 20/40 40/40 10/10/20 20/20/20 90 (s radiátorem) S 80/ /160 80/80/80 20/20/ S 40/80 80/80 40/40/40 10/10/ (s radiátorem) (s radiátorem)

12 Zesilovače a napájecí moduly βi-b series Nákladově efektivní řešení s integrovaným napájecím zdrojem. servo zesilovač až pro 2 osy kompaktní zesilovače pro jedno vřeteno a až 3 osy nízký ztrátový výkon zařízení funkce bezpečného odpojení motoru rychlá údržba výměnou řídicí karty nebo ventilátoru bez nutnosti demontáže servo zesilovač vhodný pro pomocné osy βisvsp-b / βisvspc-b zejména pro ekonomické kompaktní soustruhy nebo frézky malé / střední velikosti βi-b zesilovač (200V) βi-b zesilovač (400V) Šířka [mm] Servo zesilovač βisv-b Kompaktní servo / vřeteno zesilovač βisvsp-b/ βisvspc-b Servo zesilovač βisv-b Kompaktní servo / vřeteno zesilovač βisvsp-b 1 osa [A] 2 osy [A] 2 osy [A] 1 vřeteno [kw] 3 osy [A] 1 vřeteno [kw] 1 osa [A] 2 osy [A] 1 vřeteno [kw] 3 osy [A] - 1 vřeteno [kw] 75 (kompatní moduly) (s radiátorem) / (s radiátorem) 40/ (s radiátorem) 20/ / /20/ /20/ /40/ / /20/ (s radiátorem) 40/ / / /40/ /40/ /40/ /80/ / /20/ /40/ /40/

13 Mimořádná výbava Příslušenství Jednotka pro připojení externích snímačů (SDU) Pro připojení snímačů pomocí sériového protokolu FANUC nebo analogového rozhraní Polohové snímače αibz αicz α pohohový kodér Záložní moduly pro případ výpadku napájení (PFBM) V případě výpadku hlavního zdroje elektrické energie: Modul napájecího zdroje rychle rozpoznává pokles napětí U modulu PFB-24 lze CNC a pohony zásobovat řídicím napětím 24 V DC prostřednictvím DC-linku Moduly zálohování při výpadku napájení (kondenzátory PFB-C +) napomáhají dodat řídící energii a zajišťovat dostatečnou energii pro bezpečný odjezd řízených os, což zabraňuje poškození nástrojů a obrobku. Pomocí dodatečných rezistorových modulů (PFB-R) se servo a vřetenové motory mohou rychle zastavit, čímž se zabrání neřízenému doběhu Energetický nabíjecí modul (ECM) Vhodné pro velké stroje vybavené velkými servomotory, jako například lisy, které generují výkonové špičky při zrychlování a zpomalování. Energetický nabíjecí modul omezuje tento vrchol spotřeby elektrické energie a minimalizuje kolísání napětí elektrických zařízení. Energie uvolňovaná při zpomalování může být uložena v kondenzátorovém modulu a slouží k akceleraci. Toto zajišťuje efektivní využití spotřeby elektrické energie. Rozhraní pro obvody s vysokým rozlišením Dobíjecí bateriový modul zálohování absolutního odměřování a CNC dat při vypnutém napájení Filtrové moduly nezbytné pro splnění požadavků EMC AC síťové filtry / AC reaktory filtry šumu Spínání a ochranná zařízení pro vyhodnocení nadproudu a přepětí stykače jističe bleskojistky Spojovací materiál speciální kabely - silové/ zpětnovazební/propojovací konektory propojky pro ss meziobvod transformátory napájecí zdroje 24 V

14 Naše síla: Servis a podpora Intenzivní aplikační podpora a osobní zákaznický servis jsou hlavní aspekty žlutého světa FANUC - od prvního až do posledního kroku.vysoce kvalifikovaný a specializovaný servisní tým Vám pomůže vybudovat a provozovat nejúčinnější stroje. Vždy flexibilně, vždy rychle, vždy nablízku. Díky speciálním balíčkům FANUC služeb můžete ještě více zlepšit výkon Vašich strojů. FANUC servisní středisko Využijte bez obav servisních služeb FANUC odborníků zatímco Vy se můžete soustředit na své podnikání. Poskytujeme spolehlivé opravy pro zesilovače - včetně více než 30 let starých modelů - motory, CNC, PCB a laserové zdroje. Prodloužení životnosti Vašeho zařízení.

15 Všude tam, kde nás potřebujete, tam jsme. S největší celosvětovou sítí místních poboček na všech kontinentech, jsme vždy k dispozici abychom vyhovovali Vašim potřebám, když nás potřebujete. Rychlé a efektivně - 24 / 7. Vždy budete mít místní kontakt, který hovoří Vaším jazykem. FANUC Academy Pomůžeme Vám získat maximální potenciál z Vaší automatizace díky zlepšení schopností a dovedností Vašich zaměstnanců. Certifikovaný FANUC instruktoři je vyškolí v našich plně vybavených profesionálních školících střediscích nebo přímo ve Vašich vlastních prostorách s využitím standardních vzdělávacích modulů stejně tak i se vzdělávacími materiály, které budou maximálně vyhovovat Vašim specifickým potřebám. Pojďme optimalizovat Vaši produktivitu.

16 VYROBENO PRO ZEFEKTIVNĚNÍ: 5 SKUPIN PRODUKTŮ - JEDNA SPOLEČNÁ SERVO A ŘÍDÍCÍ PLATFORMA FA CNC řídící systémy, Servo motory a Lasery ROBOTY Průmyslové roboty, Příslušenství a Software Technické údaje se mohou změnit bez předchozího upozornění. Všechna práva vyhrazena FANUC Europe Corporation ROBOCUT CNC řízené elektroerozivní drátové řezačky ROBODRILL kompaktní CNC obráběcí centra ROBOSHOT Elektronické CNC vstřikovací stroje MBR CZ
