1 150 TEMPERO ECO 150 CERAM TEMPERO ECO 150 CERAM DYNAMIC TEMPERO ECO 150 CERAM PLUS

Pro zajištění zdravého vnitřního prostředí je proto výrazně doporučováno použití mechanické ventilace.

2 ÚVOD Vzduch, který dýcháme v našich domech je plný znečištění a alergenů způsobujících onemocnění našich dýchacích orgánů. Toto znečištění způsobují látky z barev, nábytku, čisticích prostředků, stavebních materiálů, ale také z kouře nebo smogu. Vlhký a nevětraný vzduch podporuje vznik plísní a způsobuje množení roztočů. Pro zajištění zdravého vnitřního prostředí je proto výrazně doporučováno použití mechanické ventilace. V neposlední řadě mechanická ventilace doplněná o rekuperaci tepla zachovává efekt nákladných opatření na tepelnou izolaci objektů. Díky použití ventilátoru s rekuperací TEMPERO ECO 150 CERAM, je čerstvý přiváděný vzduch ohříván (v zimním období) a částečně ochlazován (v letním období) díky bezkontaktnímu předání tepla/chladu s odsávaným vzduchem, což přináší nejen zdravý vzduch, ale v neposlední řadě I úsporu energie spojenou s udržením požadované vnitřní teploty. TEMPERO ECO 150 CERAM - ÚVOD

T EMPERO ECO 150 CERAM Jedná se o přesný systém nucené ventilace se střídavým směrem proudění a zpětným ziskem tepla. Je dodáván v potrubí o průměru ø 100 mm nebo ø 160 mm.

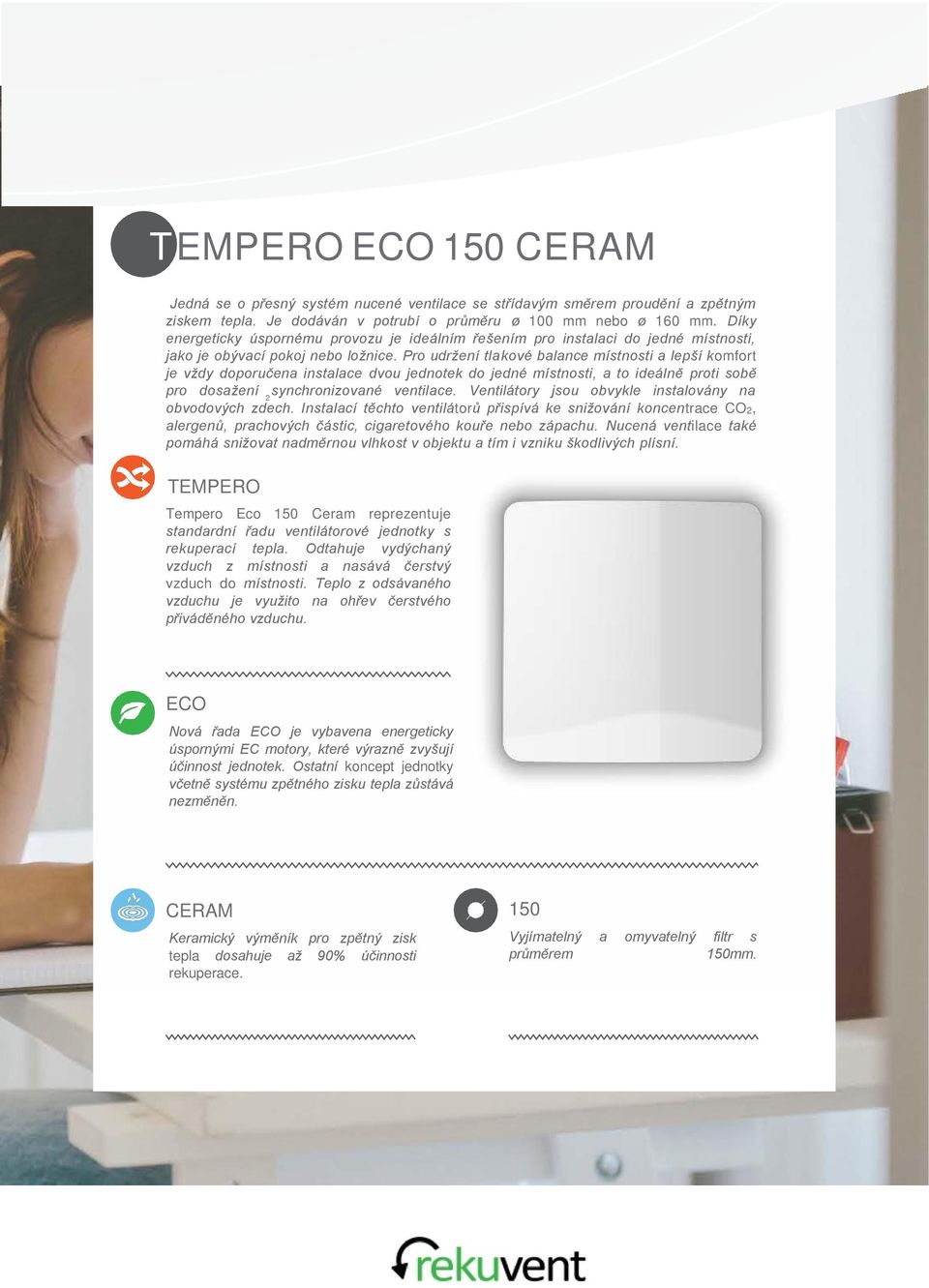

3 T EMPERO ECO 150 CERAM Jedná se o přesný systém nucené ventilace se střídavým směrem proudění a zpětným ziskem tepla. Je dodáván v potrubí o průměru ø 100 mm nebo ø 160 mm. Díky energeticky úspornému provozu je ideálním řešením pro instalaci do jedné místnosti, jako je obývací pokoj nebo ložnice. Pro udržení tlakové balance místnosti a lepší komfort je vždy doporučena instalace dvou jednotek do jedné místnosti, a to ideálně proti sobě pro dosažení synchronizované ventilace. Ventilátory jsou obvykle instalovány na 2 obvodových zdech. Instalací těchto ventilátorů přispívá ke snižování koncentrace CO2, alergenů, prachových částic, cigaretového kouře nebo zápachu. Nucená ventilace také pomáhá snižovat nadměrnou vlhkost v objektu a tím i vzniku škodlivých plísní. TEMPERO Tempero Eco 150 Ceram reprezentuje standardní řadu ventilátorové jednotky s rekuperací tepla. Odtahuje vydýchaný vzduch z místnosti a nasává čerstvý vzduch do místnosti. Teplo z odsávaného vzduchu je využito na ohřev čerstvého přiváděného vzduchu. ECO Nová řada ECO je vybavena energeticky úspornými EC motory, které výrazně zvyšují účinnost jednotek. Ostatní koncept jednotky včetně systému zpětného zisku tepla zůstává nezměněn. CERAM Keramický výměník pro zpětný zisk tepla dosahuje až 90% účinnosti rekuperace. 150 Vyjímatelný a omyvatelný filtr s průměrem 150mm.

Pro udržení tlakové balance místnosti a lepší komfort je vždy doporučena instalace dvou jednotek do jedné místnosti, a to ideálně proti sobě pro dosažení synchronizované ventilace.

4 DESIGN ČELNÍ POHLED KRYT VENTILAČNÍ JEDNOTKA POTRUBÍ kryt z kvalitního ABS plastu v lesklém provedení, nenápadné elegantní křivky nenarušující celkový dojem. ABS lesklý plast v lesklém provedení. Kvalitní PVC, ø 153 mm, tloušťka 3 mm. TEMPERO ECO 150 CERAM - DESIGN

5 BOČNÍ POHLED VENKOVNÍ MŘÍŽKA Ochrana proti vniknutí vody a hmyzu do výměníku ZADNÍ POHLED

6 P RŮTOK VZDUCHU přívod 70 s 70 s P RŮTOK VZDUCHU odtah AUTOMATICKÁ KLAPKA TEMPERO ECO 150 CERAM PRŮTOK VZDUCHU, ZÁKLADNÍ SLOŽENÍ

7 PROVOZNÍ VÝHODY SNADNÁ ÚDRŽBA Konstrukční provedení umožňuje snadný přístup I údržbu. SNADNÉ ČIŠTĚNÍ Všechny komponenty jednotky mohou být rozebrány a vyčištěny prostým umytím (oběžné kolo ventilátor, filtry, rekuperační výměník) s výjimkou elektronických částí jednotky. ZADNÍ PODPORA NÁSTĚNNÉ MONTÁŽE PŘIZPŮSOBENÍ DÉLKY POTRUBÍ PŘEDNÍ PODPORA NÁSTĚNNÉ MONTÁŽE Kvůli různým tloušťkám stěn je možné přizpůsobit i délku potrubí v průběhu instalace. Značení na plastu potrubí určují přesná místa, kde je možné potrubí zkrátit. Celkové maximální zkrácení je 40 cm. EXTERNÍ FILTR KERAMICKÁ VÝMĚNÍK TEPLA VNITŘNÍ FILTR

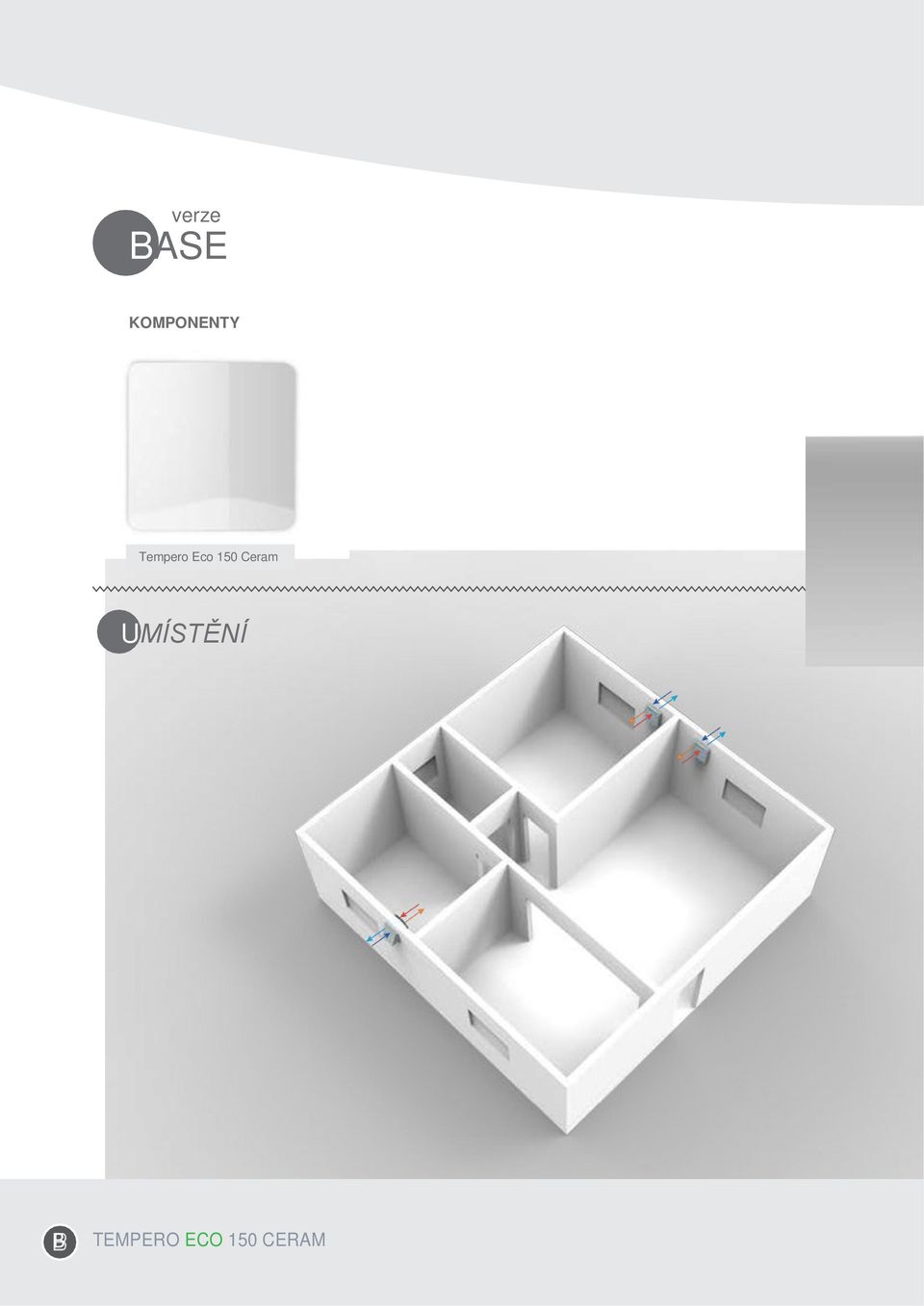

8 verze BASE KOMPONENTY Tempero Eco 150 Ceram UMÍSTĚNÍ B TEMPERO ECO 150 CERAM

9 Z ÁKLADNÍ DATA ON/OFF VYPÍNAČ Keramický výměník s účinností až 90% Instalace do jedné místnosti kompaktní, variabilní a intuitivní vyrobeno z odolných materiálů s vysokou kvalitou zpracování dvojitý systém filtrace, jeden filtr přívodu a jeden odtahu; snadno vyjímatelné a omyvatelné minimální kondenzace regulovatelný vzduchový výkon až 60 m 3 /h sekvenční střídání směru vzduchu odtah / přívod vysoce účinné EC motory nízký příkon tichý chod nastavitelná délka potrubí pro různé tloušťky obvodových zdí od 250 do 400mm nevyžaduje VZT rozvod omyvatelné filtry I výměník lze použít jako náhradu starého ventilátoru bez jakýchkoli zásahů do budovy PŘEPÍNÁNÍ INTENZITY VENTILACE Pro nastavení vzduchového výkonu od minima po maximum POZNÁMKA ON/OFF vypínač I přepínač výkonu lze ovládat I vzdáleně

vysoce účinné EC motory nízký příkon tichý chod nastavitelná délka potrubí pro různé tloušťky obvodových zdí od 250 do 400mm nevyžaduje VZT rozvod omyvatelné filtry I výměník lze použít jako náhradu

10 verze DÁLKOVÉ OVLÁDÁNÍ KOMPONENTY AŽ 16 JEDNOTEK *Ovladač může být také umístěn na zeď prostřednictvím boxu MASTER CONTROLLER* SLAVE Řídicí jednotka Ovladač Řízená jednotka UMÍSTĚNÍ OVLADAČ C TEMPERO ECO 150 CERAM DYNAMIC

boxu MASTER CONTROLLER* SLAVE Řídicí jednotka Ovladač

11 H LAVNÍ PARAMETRY OSTATNÍ PARAMETRY vybaveno čidlem vlhkosti umožňuje by-pass s protimrazovou ochranou vybaveno funkcí pro noční režim možnost čidla CO2 ON/OFF VYPÍNAČ DISPLAY HUMIDISTAT 3 úrovně vlhkosti REŽIM SÁNÍ REŽIM ODTAHU AUTOMATICKÝ REŽIM BDĚLOST - čidla v pohotovosti RYCHLOST 5 rychlostí MANUÁLNÍ REŽIM + + press 3 sec BOOST 1 BOOST 2 SVĚTELNÁ INDIKACE NOČNÍHO REŽIMU VLHKOST PŘESÁHLA NASTAVENOU ÚROVEŇ CO PŘEKOČIL NASTAVENOU ÚROVEŇ 2 UCPANÉ FILTRY

AUTOMATICKÝ REŽIM BDĚLOST - čidla v pohotovosti RYCHLOST 5 rychlostí MANUÁLNÍ REŽIM + + press 3 sec BOOST 1 BOOST 2

jednotka Ovladač Řízená jednotka Bezdrátové ovládání UMÍSTĚNÍ

12 verze B EZDRÁTOVÁ (868 Mhz) AŽ 16 JEDNOTEK *Ovladač je vhodný pro modul 503 MASTER CONTROLLER SLAVE REMOTE CONTROL Řídicí jednotka Ovladač Řízená jednotka Bezdrátové ovládání UMÍSTĚNÍ OSTATNÍ PARAMETRY Nevyžaduje kabeláž OVLADAČ W TEMPERO ECO 150 CERAM PLUS

13 R OZMĚRY MASTER A SLAVE záda bok OVLADAČ R 8, předek DÁLKOVÉ OVLÁDÁNÍ 37
