1 1 TECHNICKÝ MANUÁL

2 UMÍSTĚNÍ VYSÁVACÍCH ZÁSUVEK Správné umístění vysávacích zásuvek usnadňuje uživateli samotné vysávání. Umístění by mělo být takové, aby bylo možné dosáhnout do všech obývaných prostor. Vysávací zásuvky je nutné umísťovat tak, aby byly vždy přístupné a ani v budoucnu nebyly zastavěny nábytkem. Vhodné umístění je například vedle dveří, jak je vidět na obrázku 1. Nikdy však zásuvku neumísťujeme za dveře na straně pantů tak, aby byl v případě otevření dveří nepřístupná. Pro snadné vysávání schodů a přilehlých prostor je vhodné ji umístit pod schody, jak je vidět na obrázku 2. Důležitým parametrem při rozmísťování vysávacích zásuvek je samotná délka vysávací hadice, která se vyrábí ve standardních délkách 7 m a 9 m. S tímto je třeba při plánování zásuvek počítat. Rozmístit zásuvek je potřeba tak, aby z nich bylo možné dosáhnout nejen do obytných prostor, ale i například do místností s technickým zázemím, případně i do sklepa. 2

3 URČENÍ POČTU ZÁSUVEK Při rozmísťování vysávacích zásuvek se řiďte těmito body. A plánovat zásuvky je nejlépe ve stavebních výkresech, které jsou v poměru 1:100 B pamatujte, že standardní délky hadic jsou 7 a 9 m C počítejte s pozdějšími překážkami, jako jsou nábytek, nová přepážky, apod. D umístěte první zásuvku, a nakreslete okolo ní kruh o poloměru očekávané délky hadice ponížený alespoň o 1 m E překontrolujte dosah tak, že použijete provázek v délce hadice a zkontrolujte, zda od zásuvky dosáhne pohodlně do všech koutů pokrytých místností (uvažujte i rohy u stropu) F u hranice dosahu z této zásuvky umístěte zásuvku další a postup u ní opakujte G centrální vysávací jednotku umístěte do technické místnosti nebo do garáže H nakonec překontrolujte pokrytí všech místností, pokrytí by mělo být pohodlné, nejlépe ještě s rezervou dosahu Zde jsou vzorce pro hrubý odhad počtu zásuvek v rodinném domě: 7 M hadice: počet zásuvek = 9 M hadice: počet zásuvek = Vysvětlivky k obrázkům: celková užitná plocha 30 m 2 celková užitná plocha 50 m 2 3

4 POTRUBNÍ ROZVODY Nejprve je nutné vybrat ten správný instalační materiál. Společnost Aertecnica nabízí veškerý sortiment komponent potřebných pro instalaci systému centrálního vysavače. U všech prvků je důležité, aby vnitřní povrch trubek byl perfektně hladký. Spojení trubek Na obrázcích níže je naznačeno, jak by do sebe měly spojované trubky správně zapadat tak, aby systém centrálního vysavače fungoval spolehlivě a nezanášel se. Odbočky Během skládání trubek doporučujeme spojovat trubky pod úhlem 45 ve směru k centrální vysávací jednotce. To napomůže správnému nasávání nečistot do centrální jednotky. Před trubkou směřující dolů by T-odbočky měly být vždy umístěny horizontálně, aby se tak zabránilo volnému spadu nečistot. 4

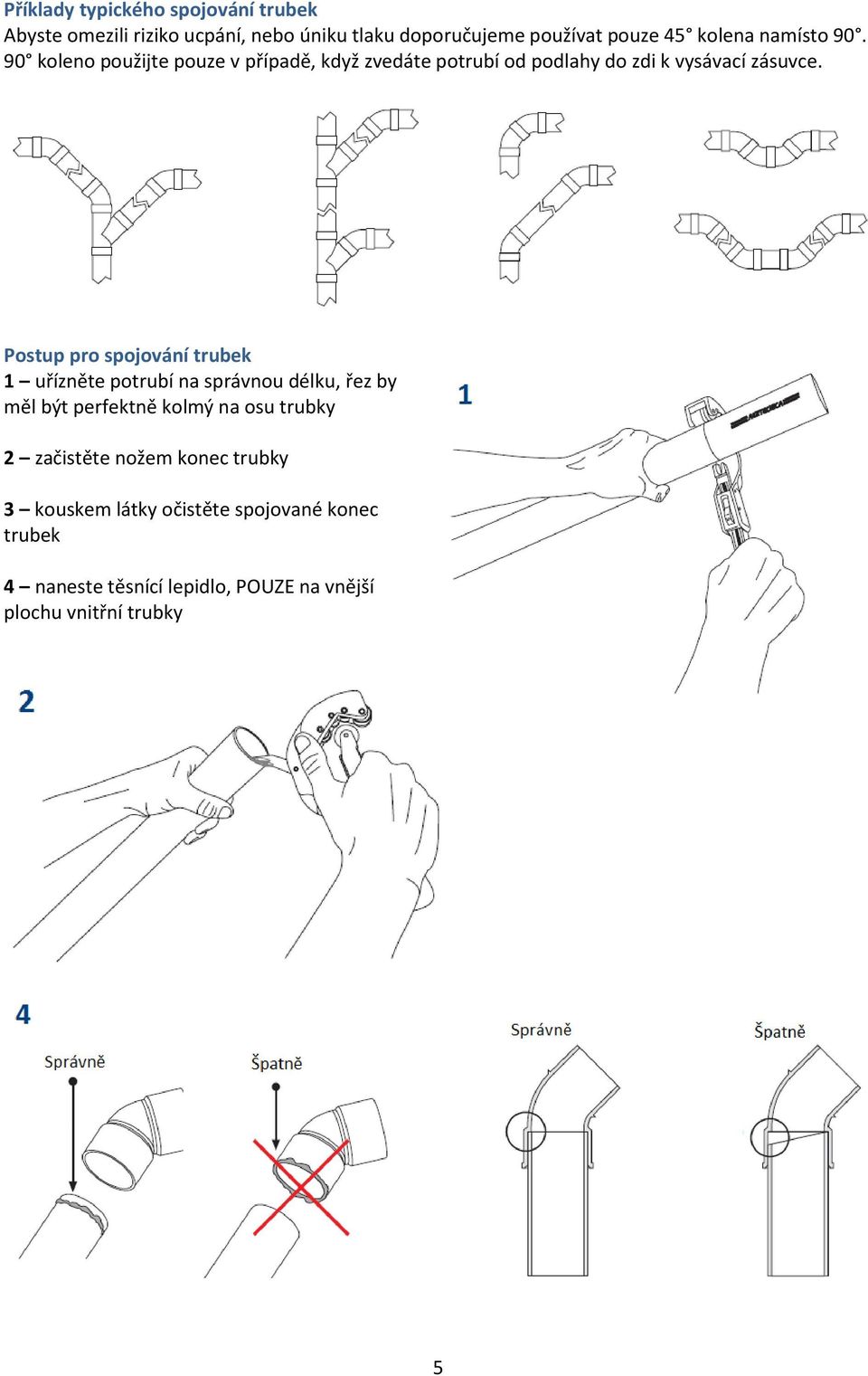

5 Příklady typického spojování trubek Abyste omezili riziko ucpání, nebo úniku tlaku doporučujeme používat pouze 45 kolena namísto koleno použijte pouze v případě, když zvedáte potrubí od podlahy do zdi k vysávací zásuvce. Postup pro spojování trubek 1 uřízněte potrubí na správnou délku, řez by měl být perfektně kolmý na osu trubky 2 začistěte nožem konec trubky 3 kouskem látky očistěte spojované konec trubek 4 naneste těsnící lepidlo, POUZE na vnější plochu vnitřní trubky 5

6 ELEKTRICKÉ ZAPOJENÍ Současně se instalací rozvodů PVC potrubí je potřeba instalovat i 12V linku, která dálkově ovládá zapnutí a vypnutí řídící jednotky. Elektrické komponenty: Typické elektrické zapojení Zásuvky by měly být zapojeny paralelně a měly by být vzájemně propojeny. Celý systém by měl být zapojen bez přerušení tak, aby spojení dvou zásuvek nebylo delší než m. 6

7 INSTALACE ZÁSUVEK Instalace plastového pouzdra Zapuštění vysávací zásuvky pro omítku V případě potřeby použijte pro napojení vysávací zásuvky na vysávací hnízdo prodlužovací modul. Počet použitých prodlužovacích modulů závisí na hloubce zapuštění (viz. obrázek) Instalace vysavačové zásuvky Vysavačová zásuvka se skládá z těla zásuvky, rámečku a krytu. Pro jednoduchou a bezpečnou instalaci vysávací zásuvky použijte vazelínu na zásuvky. 7

8 Zapojení centrálního vysávacího systému pro domácnost MAROND 8
