KIOSKOVÉ TRAFOSTANICE

Transkript

1 KIOSKOVÉ TRAFOSTANICE EMONTAS,s.r.o., Jiráskova 1273/7A, Olomouc společnost zapsaná u rejstříkového soudu v Ostravě pod zn. C IČO: DIČ: CZ Tel: Mobil: Fax: emontas@centrum.cz

2 ÚVOD Tento katalog předkládá přehled o vyráběných betonových trafostanicích ARMES dodávaných společností EMONTAS, s.r.o. Skelety trafostanic jsou vyráběny za použití nejnovějších technologií a přizpůsobují se novým požadavkům zákazníků. O vysoké kvalitě našich výrobků svědčí námi získaný certifikát ISO 9001 :2001. Trafostanice se ve standardním provedení s transformátory do 1000 kva vyrábí ve dvou základních řadách: ARMES - pochozí trafostanice s vnitřní obsluhou pro osazení 1 nebo 2 transformátorů. ARMES Z - polozapuštěné trafostanice s venkovní obsluhou pro osazení 1 nebo 2 transformátorů. Dodáváme trafostanice i nad 1000kVA max. do 2500kVA. Bezpečnost Trafostanice splňují všechny požadavky norem platných v EU. V případě vzniku zkratových jevů, konstrukce trafostanice zaručuje bezpečnost osobám které se nacházejí v její blízkosti. Na trafostanicích ARMES je zajištěna také bezpečnost obsluhy při manipulaci. Konstrukce Skelety trafostanic jsou vyrobeny ze železobetonu min. B 25 - zvonové lití, což zajišťuje velmi vysokou kvalitu a trvanlivost celého výrobku. Konstrukce trafostanice je navržena tak, aby se pod ní nemusely zhotovovat základy. U základových dílů umístěných v zemi je zaručena jejich vodotěsnost a olejotěsnost v obou směrech. U všech skeletů je možno měnit rozměr, variantu a rozmístění vnitřního zařízení - dle požadavků zákazníka. Skelety jsou certifikovány jako SYSTÉM. Vnější vzhled Stanice jsou architektonicky přizpůsobeny svému budoucímu umístění, což je řešeno různými druhy a barvami fasád, např. minerální omítka, obklad soklu stanice kabřincem, ale i různými druhy a barvami dveří, žaluzií, střech a krytin (sedlová, valbová, tašky, plech).

3 Vybavení Trafostanice jsou standardně projektovány pro olejové nebo suché transformátory s výkonem do 1000 kva. Trafostanici je možné vybavit nuceným větráním nebo klimatizací. Ve stěně trafostanice lze umístit skříň měření el.energie s venkovním přístupem. Trafostanice je vybavena dveřmi a žaluziemi v kombinaci železa a hliníku. Vnitřní el. instalace je vedena v trubkách které jsou umístěny v betonu. Standardní součástí vybavení je zářivkové osvětlení. V základovém(podzemním) dílu trafostanice jsou umístěny průchodky systém HAUF 150 (VN), HAUF HSI 90 (NN) a průchodky pro uzemnění HAUF HD: Trafostanice ARMES průchodky na straně NN i VN Trafostanice ARMES-Z průchodky pouze u vstupů pro kabely VN, u vstupů pro kabely NN je volný prostor. Průchodky NN lze doplnit na požadavek. Na přání zákazníka je možné trafostanice osadit průchodkami HAUF - HS nebo ROXTEC (včetně smršťovacích manžet). Uzemnění je prováděno zemnícími průchodkami. Vnitřní vybavení Trafostanice jsou projektovány pro olejové i suché transformátory, rozvaděče VN s izolací SF6 nebo vzduchovou a rozvaděčem NN. Ochrana životního prostředí Prostor pod transformátorem zachytí 100% obsahu oleje v transformátoru. K výrobě trafostanic se používají materiály, které jsou příznivé k životnímu prostředí.

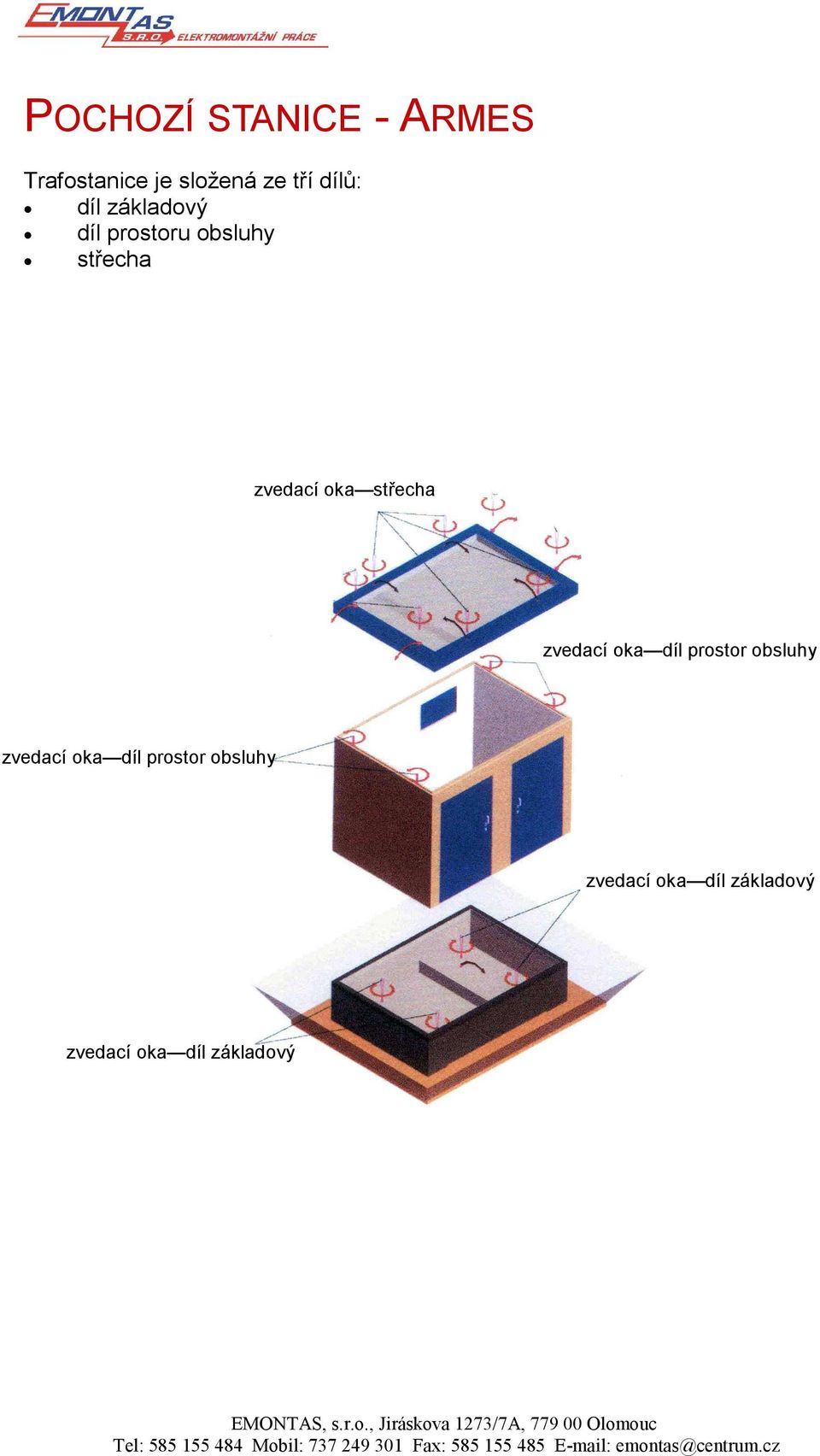

4 POCHOZÍ STANICE - ARMES Trafostanice je složená ze tří dílů: díl základový díl prostoru obsluhy střecha zvedací oka střecha zvedací oka díl prostor obsluhy zvedací oka díl prostor obsluhy zvedací oka díl základový zvedací oka díl základový

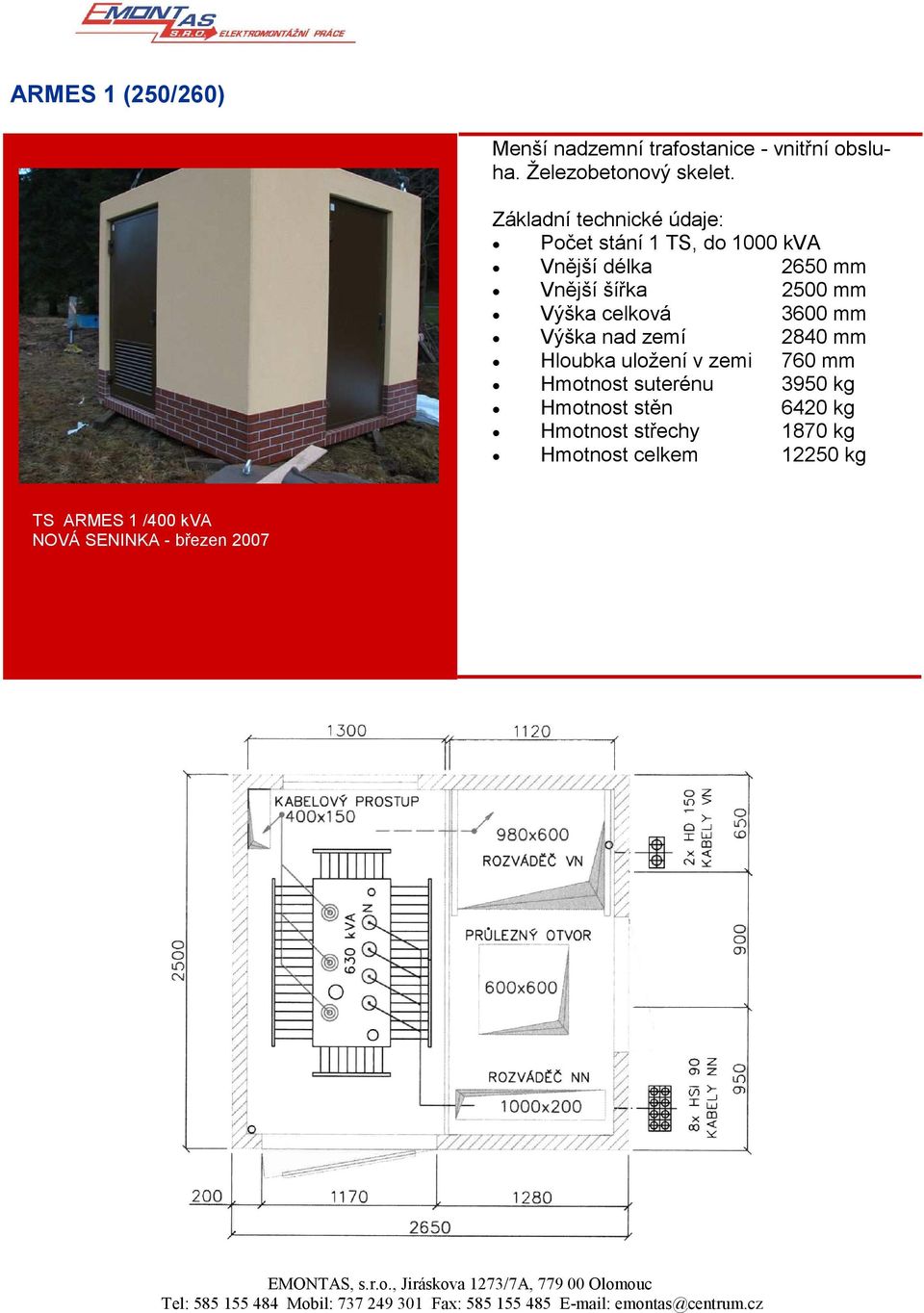

5 ARMES 1 (250/260) Menší nadzemní trafostanice - vnitřní obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2650 mm Vnější šířka 2500 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 3950 kg Hmotnost stěn 6420 kg Hmotnost střechy 1870 kg Hmotnost celkem kg TS ARMES 1 /400 kva NOVÁ SENINKA - březen 2007

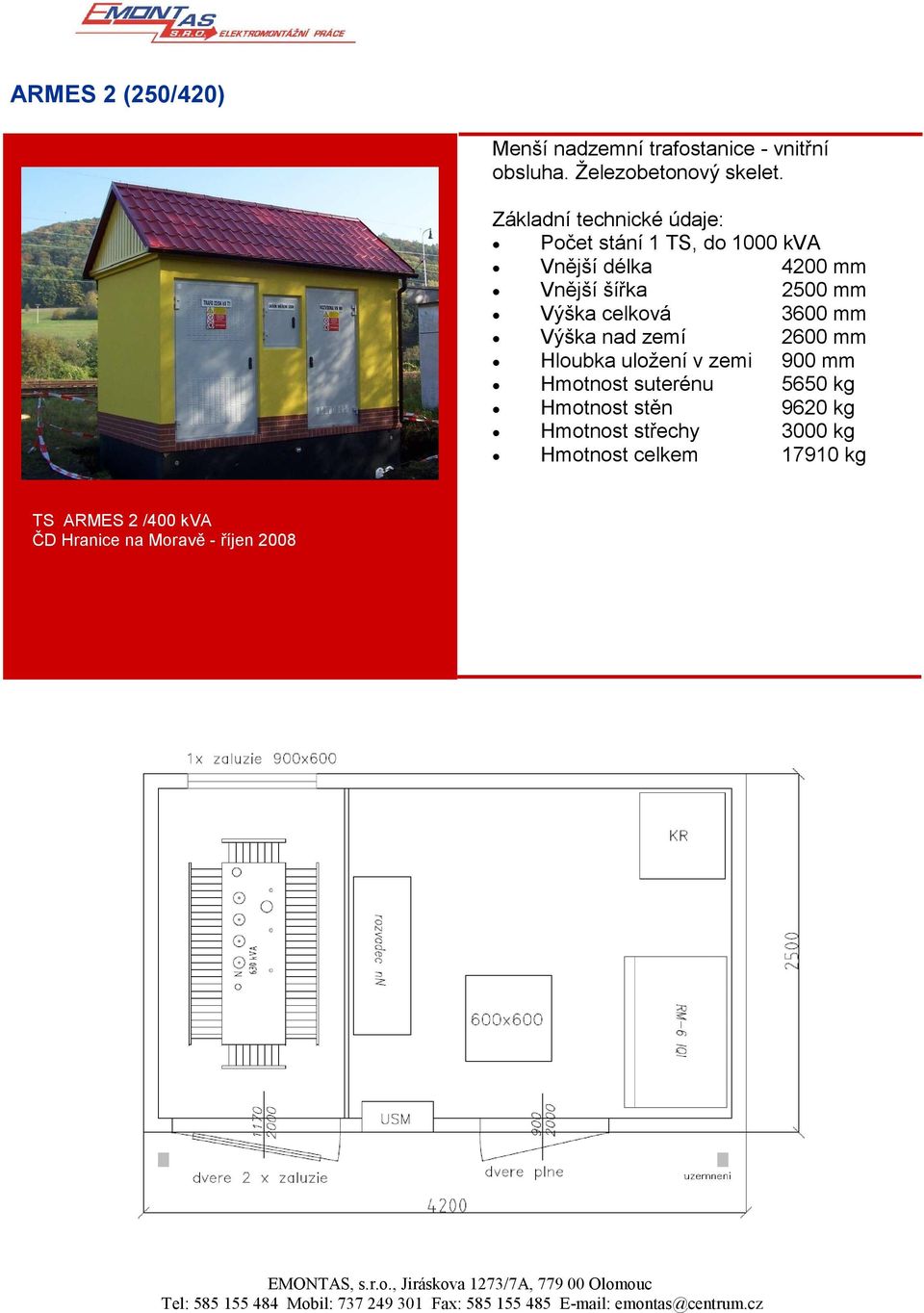

6 ARMES 2 (250/420) Menší nadzemní trafostanice - vnitřní obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2500 mm Výška celková 3600 mm Výška nad zemí 2600 mm Hloubka uložení v zemi 900 mm Hmotnost suterénu 5650 kg Hmotnost stěn 9620 kg Hmotnost střechy 3000 kg Hmotnost celkem kg TS ARMES 2 /400 kva ČD Hranice na Moravě - říjen 2008

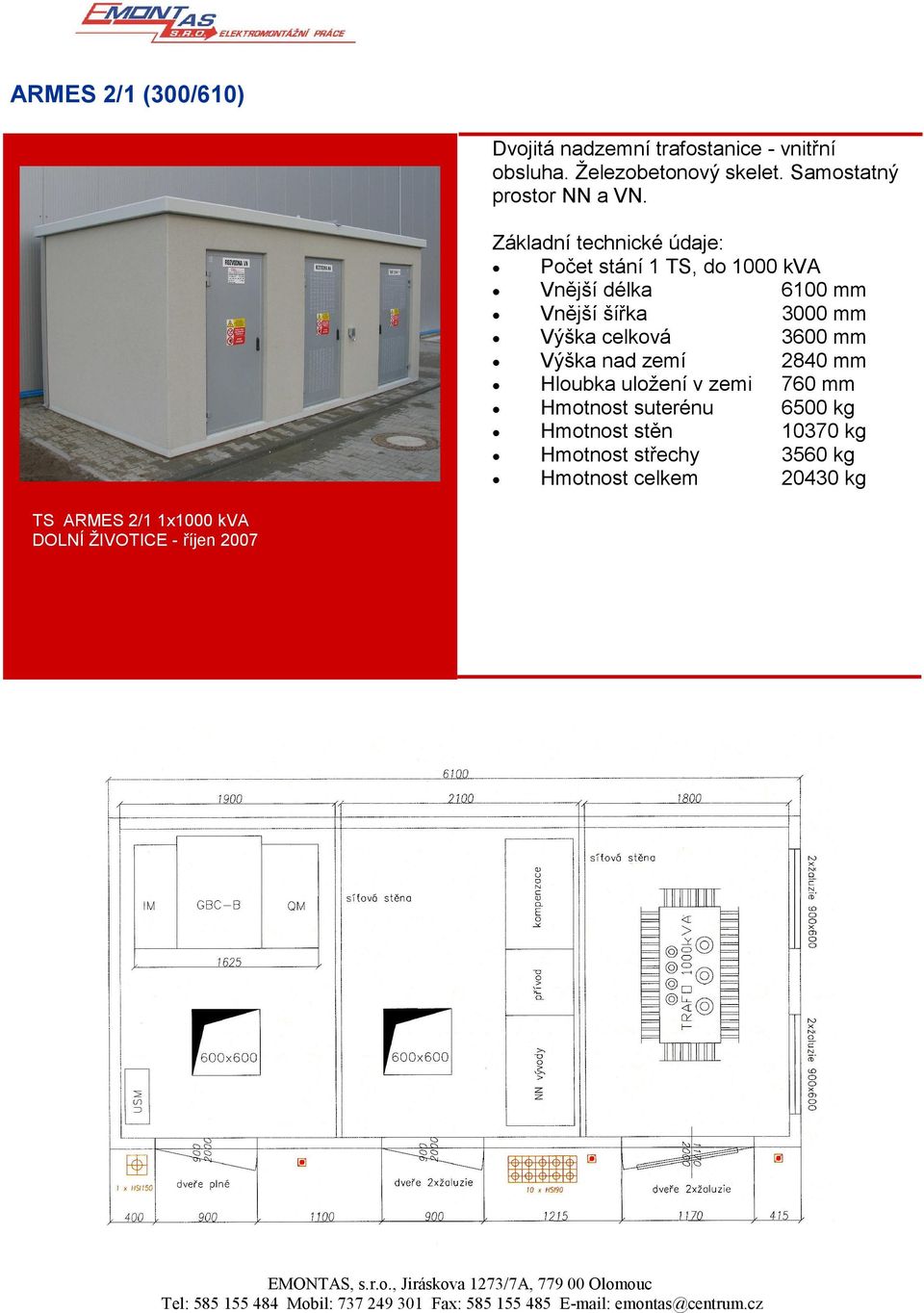

7 ARMES 2/1 (300/610) Dvojitá nadzemní trafostanice - vnitřní obsluha. Železobetonový skelet. Samostatný prostor NN a VN. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 6100 mm Vnější šířka 3000 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 6500 kg Hmotnost stěn kg Hmotnost střechy 3560 kg Hmotnost celkem kg TS ARMES 2/1 1x1000 kva DOLNÍ ŽIVOTICE - říjen 2007

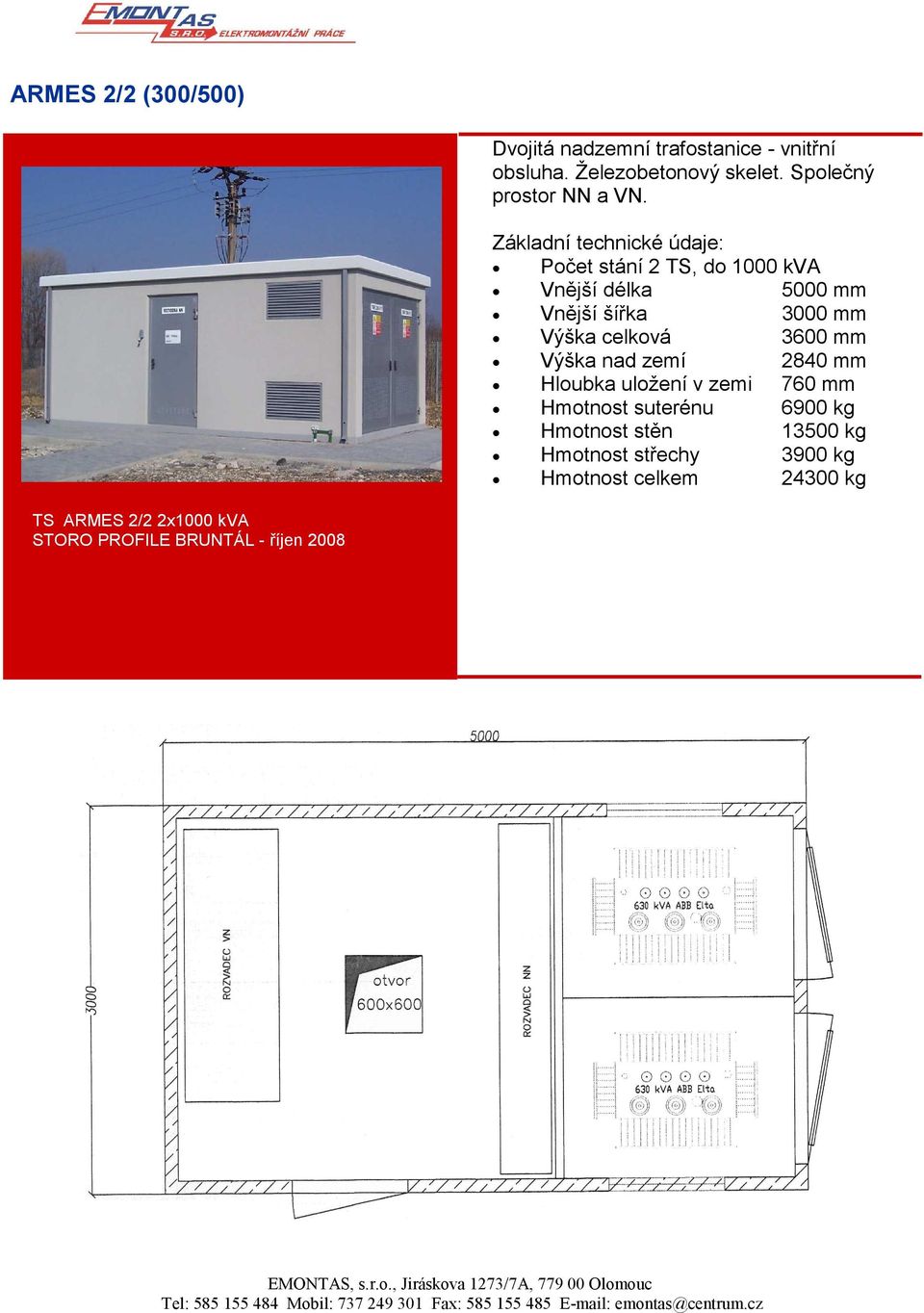

8 ARMES 2/2 (300/500) Dvojitá nadzemní trafostanice - vnitřní obsluha. Železobetonový skelet. Společný prostor NN a VN. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 5000 mm Vnější šířka 3000 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 6900 kg Hmotnost stěn kg Hmotnost střechy 3900 kg Hmotnost celkem kg TS ARMES 2/2 2x1000 kva STORO PROFILE BRUNTÁL - říjen 2008

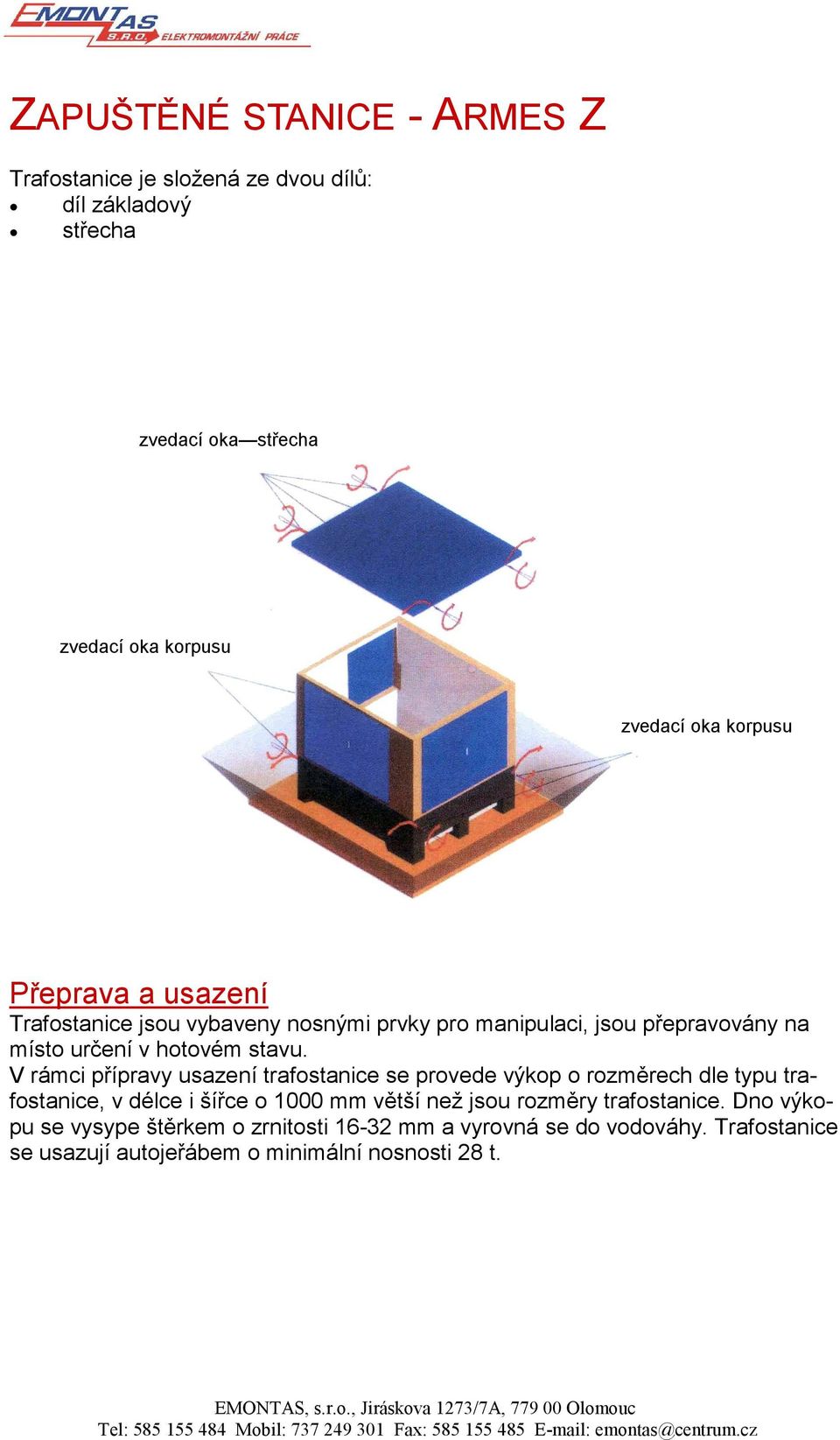

9 ZAPUŠTĚNÉ STANICE - ARMES Z Trafostanice je složená ze dvou dílů: díl základový střecha zvedací oka střecha zvedací oka korpusu zvedací oka korpusu Přeprava a usazení Trafostanice jsou vybaveny nosnými prvky pro manipulaci, jsou přepravovány na místo určení v hotovém stavu. V rámci přípravy usazení trafostanice se provede výkop o rozměrech dle typu trafostanice, v délce i šířce o 1000 mm větší než jsou rozměry trafostanice. Dno výkopu se vysype štěrkem o zrnitosti mm a vyrovná se do vodováhy. Trafostanice se usazují autojeřábem o minimální nosnosti 28 t.

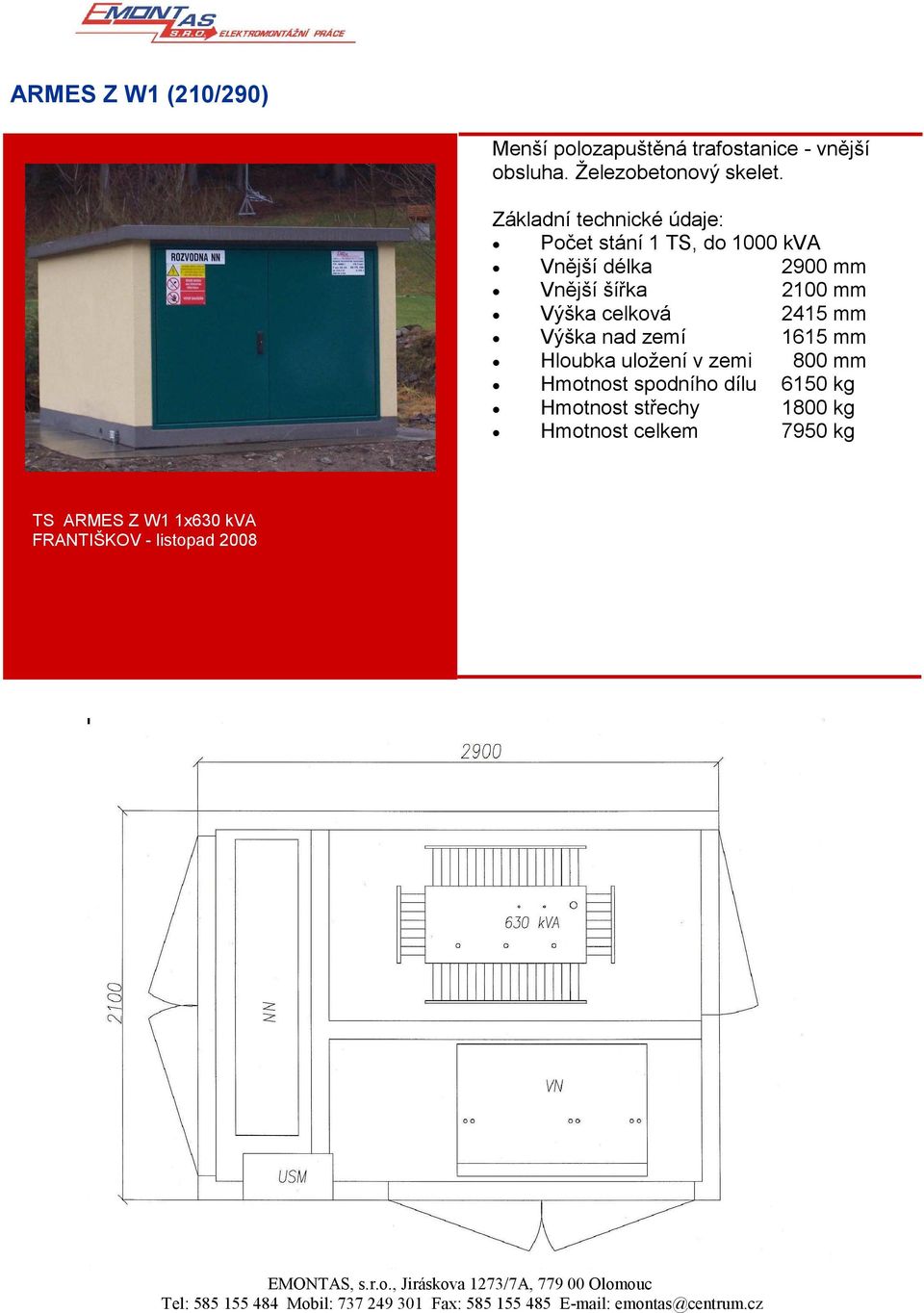

10 ARMES Z W1 (210/290) Menší polozapuštěná trafostanice - vnější obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W1 1x630 kva FRANTIŠKOV - listopad 2008

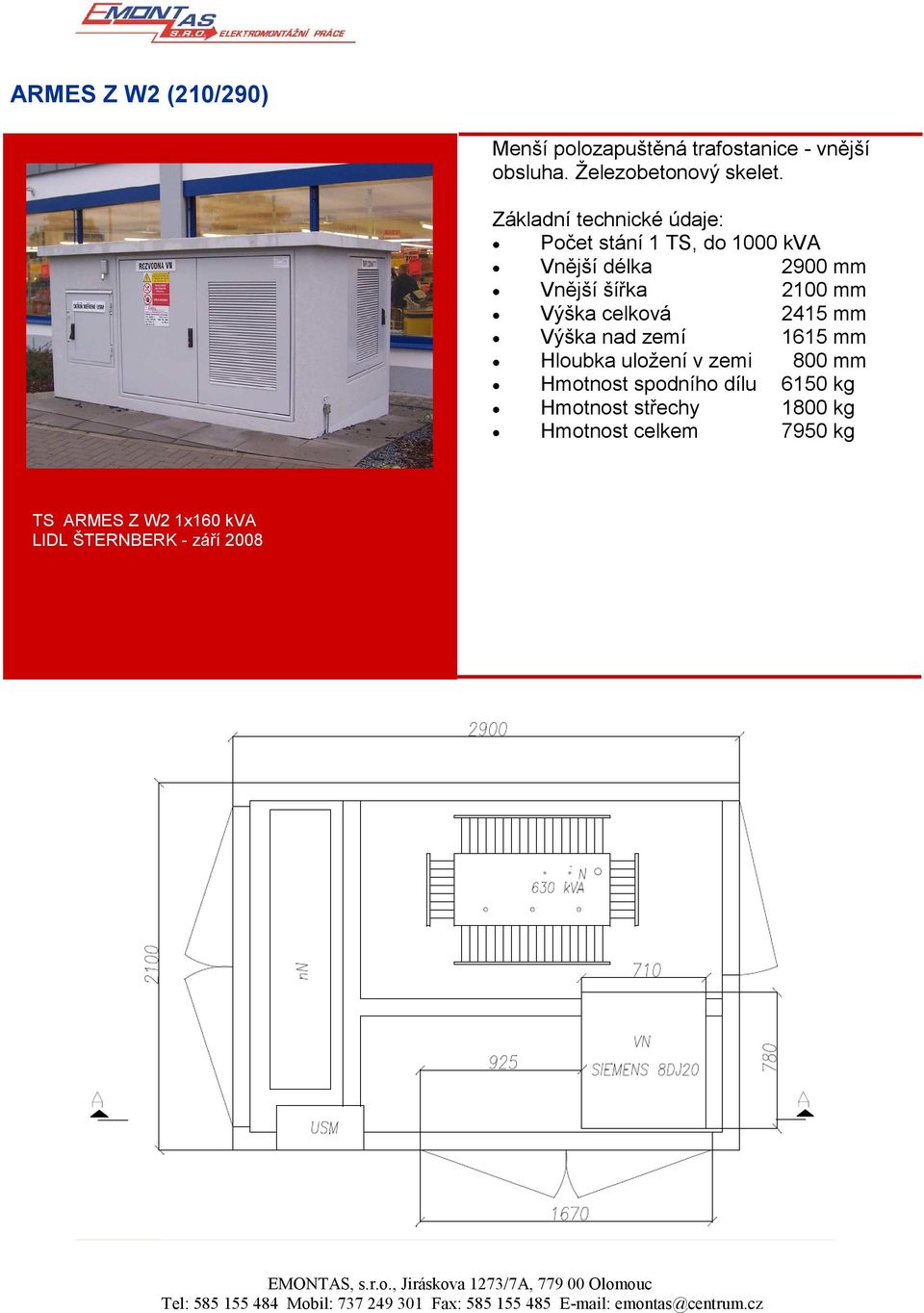

11 ARMES Z W2 (210/290) Menší polozapuštěná trafostanice - vnější obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W2 1x160 kva LIDL ŠTERNBERK - září 2008

12 ARMES Z W3 (210/290) Menší polozapuštěná trafostanice - vnější obsluha. Železobetonový skelet. Oddělený prostor VN a NN přepážkou. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W3 1x630 kva KIKA OLOMOUC - listopad 2008

13 ARMES Z8 (210/420) Polozapuštěná trafostanice - vnější obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu kg Hmotnost střechy 3000 kg Hmotnost celkem kg TS ARMES Z8 (210/420) 2x630 kva MBG ZÁBŘEH NA MORAVĚ - únor 2009

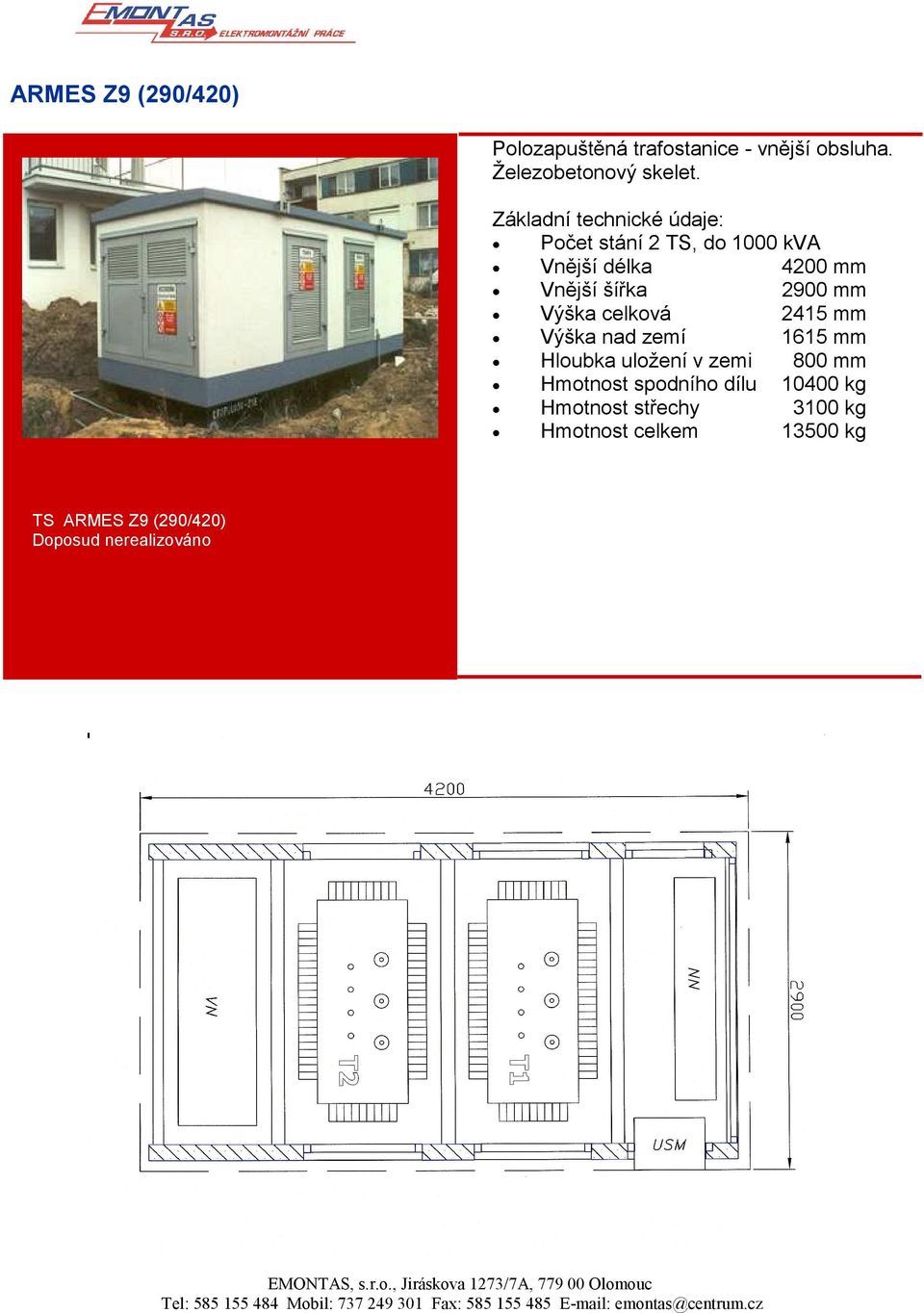

14 ARMES Z9 (290/420) Polozapuštěná trafostanice - vnější obsluha. Železobetonový skelet. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2900 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu kg Hmotnost střechy 3100 kg Hmotnost celkem kg TS ARMES Z9 (290/420) Doposud nerealizováno

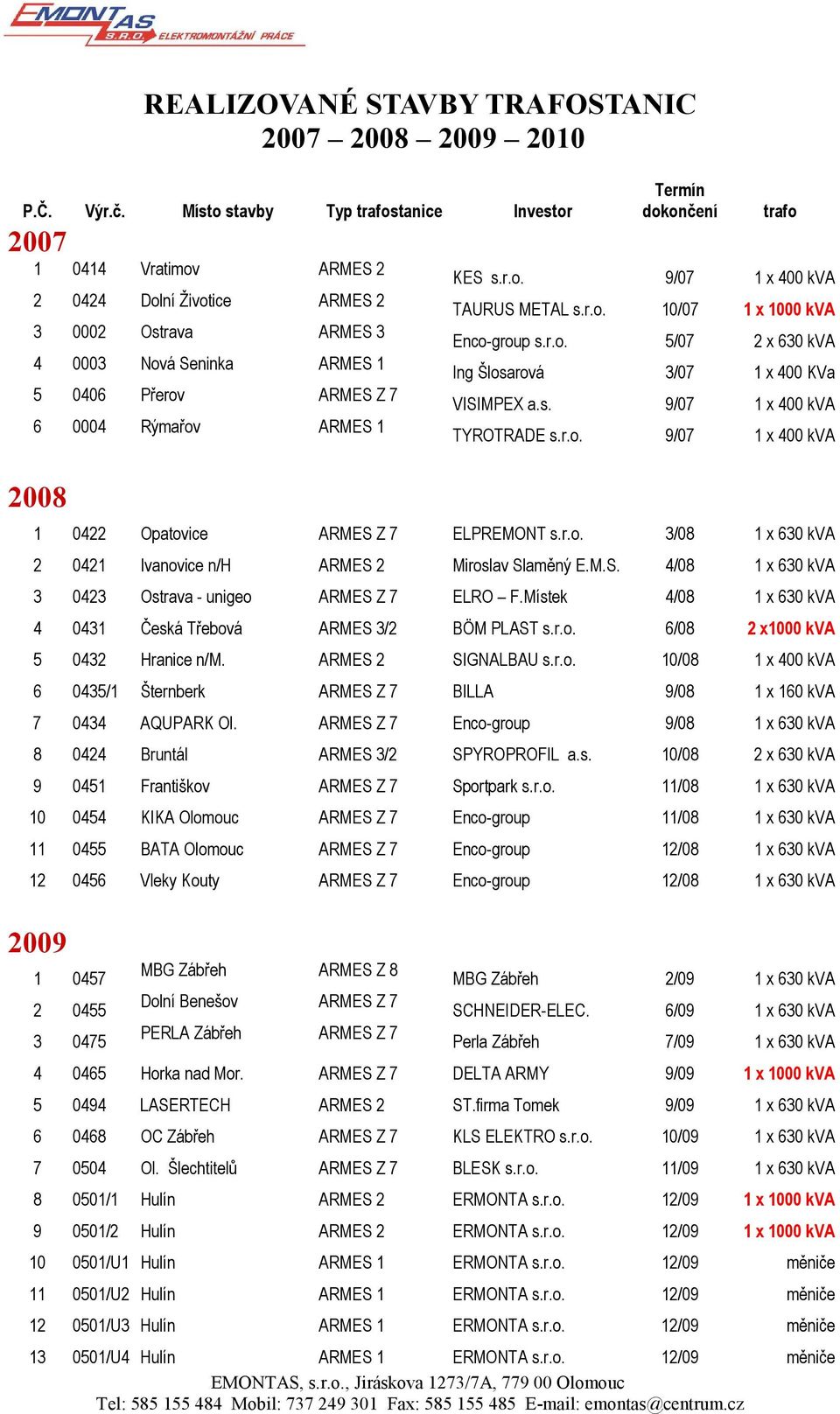

15 REALIZOVANÉ STAVBY TRAFOSTANIC P.Č. Výr.č. Místo stavby Typ trafostanice Investor Vratimov ARMES 2 KES s.r.o Dolní Životice ARMES 2 TAURUS METAL s.r.o Ostrava ARMES 3 Enco-group s.r.o Nová Seninka ARMES 1 Ing Šlosarová Přerov ARMES Z 7 VISIMPEX a.s Rýmařov ARMES 1 TYROTRADE s.r.o Opatovice ARMES Z 7 ELPREMONT s.r.o Ivanovice n/h ARMES 2 Miroslav Slaměný E.M.S Ostrava - unigeo ARMES Z 7 ELRO F.Místek Česká Třebová ARMES 3/2 BÖM PLAST s.r.o Hranice n/m. ARMES 2 SIGNALBAU s.r.o /1 Šternberk ARMES Z 7 BILLA AQUPARK Ol. ARMES Z 7 Enco-group Bruntál ARMES 3/2 SPYROPROFIL a.s Františkov ARMES Z 7 Sportpark s.r.o KIKA Olomouc ARMES Z 7 Enco-group BATA Olomouc ARMES Z 7 Enco-group Vleky Kouty ARMES Z 7 Enco-group Termín dokončení trafo 9/07 1 x 400 kva 10/07 1 x 1000 kva 5/07 2 x 630 kva 3/07 1 x 400 KVa 9/07 1 x 400 kva 9/07 1 x 400 kva 3/08 1 x 630 kva 4/08 1 x 630 kva 4/08 1 x 630 kva 6/08 2 x1000 kva 10/08 1 x 400 kva 9/08 1 x 160 kva 9/08 1 x 630 kva 10/08 2 x 630 kva 11/08 1 x 630 kva 11/08 1 x 630 kva 12/08 1 x 630 kva 12/08 1 x 630 kva MBG Zábřeh ARMES Z 8 Dolní Benešov ARMES Z 7 PERLA Zábřeh ARMES Z 7 MBG Zábřeh SCHNEIDER-ELEC. Perla Zábřeh Horka nad Mor. ARMES Z 7 DELTA ARMY LASERTECH ARMES 2 ST.firma Tomek OC Zábřeh ARMES Z 7 KLS ELEKTRO s.r.o Ol. Šlechtitelů ARMES Z 7 BLESK s.r.o /1 Hulín ARMES 2 ERMONTA s.r.o /2 Hulín ARMES 2 ERMONTA s.r.o /U1 Hulín ARMES 1 ERMONTA s.r.o. 2/09 1 x 630 kva 6/09 1 x 630 kva 7/09 1 x 630 kva 9/09 1 x 1000 kva 9/09 1 x 630 kva 10/09 1 x 630 kva 11/09 1 x 630 kva 12/09 1 x 1000 kva 12/09 1 x 1000 kva 12/09 měniče /U2 Hulín ARMES 1 ERMONTA s.r.o. 12/09 měniče /U3 Hulín ARMES 1 ERMONTA s.r.o. 12/09 měniče /U4 Hulín ARMES 1 ERMONTA s.r.o. 12/09 měniče

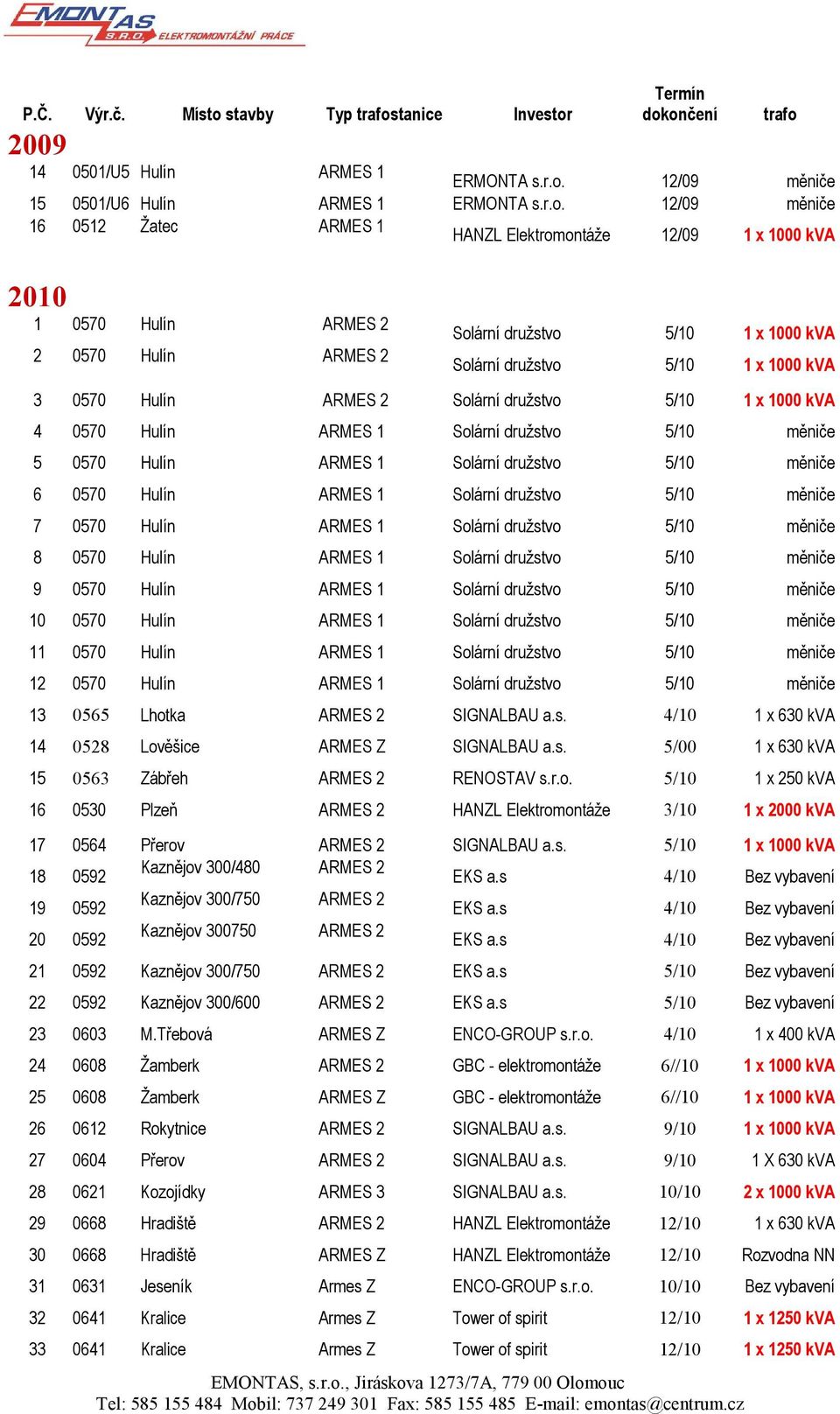

16 P.Č. Výr.č. Místo stavby Typ trafostanice Investor /U5 Hulín ARMES 1 Termín dokončení ERMONTA s.r.o. 12/09 měniče /U6 Hulín ARMES 1 ERMONTA s.r.o. 12/09 měniče Žatec ARMES 1 HANZL Elektromontáže 12/09 1 x 1000 kva trafo Hulín ARMES Hulín ARMES 2 Solární družstvo 5/10 1 x 1000 kva Solární družstvo 5/10 1 x 1000 kva Hulín ARMES 2 Solární družstvo 5/10 1 x 1000 kva Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Hulín ARMES 1 Solární družstvo 5/10 měniče Lhotka ARMES 2 SIGNALBAU a.s. 4/10 1 x 630 kva Lověšice ARMES Z SIGNALBAU a.s. 5/00 1 x 630 kva Zábřeh ARMES 2 RENOSTAV s.r.o. 5/10 1 x 250 kva Plzeň ARMES 2 HANZL Elektromontáže 3/10 1 x 2000 kva Přerov ARMES 2 SIGNALBAU a.s. 5/10 1 x 1000 kva Kaznějov 300/480 ARMES 2 EKS a.s 4/10 Bez vybavení Kaznějov 300/750 ARMES 2 EKS a.s 4/10 Bez vybavení Kaznějov ARMES 2 EKS a.s 4/10 Bez vybavení Kaznějov 300/750 ARMES 2 EKS a.s 5/10 Bez vybavení Kaznějov 300/600 ARMES 2 EKS a.s 5/10 Bez vybavení M.Třebová ARMES Z ENCO-GROUP s.r.o. 4/10 1 x 400 kva Žamberk ARMES 2 GBC - elektromontáže 6//10 1 x 1000 kva Žamberk ARMES Z GBC - elektromontáže 6//10 1 x 1000 kva Rokytnice ARMES 2 SIGNALBAU a.s. 9/10 1 x 1000 kva Přerov ARMES 2 SIGNALBAU a.s. 9/10 1 X 630 kva Kozojídky ARMES 3 SIGNALBAU a.s. 10/10 2 x 1000 kva Hradiště ARMES 2 HANZL Elektromontáže 12/10 1 x 630 kva Hradiště ARMES Z HANZL Elektromontáže 12/10 Rozvodna NN Jeseník Armes Z ENCO-GROUP s.r.o. 10/10 Bez vybavení Kralice Armes Z Tower of spirit 12/10 1 x 1250 kva Kralice Armes Z Tower of spirit 12/10 1 x 1250 kva

17 P.Č. Výr.č. Místo stavby Typ trafostanice Investor 2010 Termín dokončení Kralice Armes 3 Tower of spirit 12/10 1 x 1250 kva /Z Kouřim - Bulánka Armes Z GBC - elektromontáže 11/10 1 x 630 kva Kouřim Armes 3 GBC - elektromontáže 11/10 1 x 400 kva Litovel ARMES Z Škrdlík 12/10 1 x 1650 kva /1 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /2 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /3 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /4 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /5 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /6 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /7 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /8 Zašová ARMES Z ADEN LP 12/10 Bez vybavení /9 Zašová ARMES Z ADEN LP 12/10 Bez vybavení Zašová ARMES 2 ADEN LP 12/10 Bez vybavení Zašová ARMES 2 ADEN LP 12/10 Bez vybavení Drienov ARMES 2 ADEN LP 12/10 Bez vybavení Přerov ARMES 2 ADEN LP 12/10 Bez vybavení Svitavy ARMES 2 K-energo 12/10 Rozvodna VN trafo
