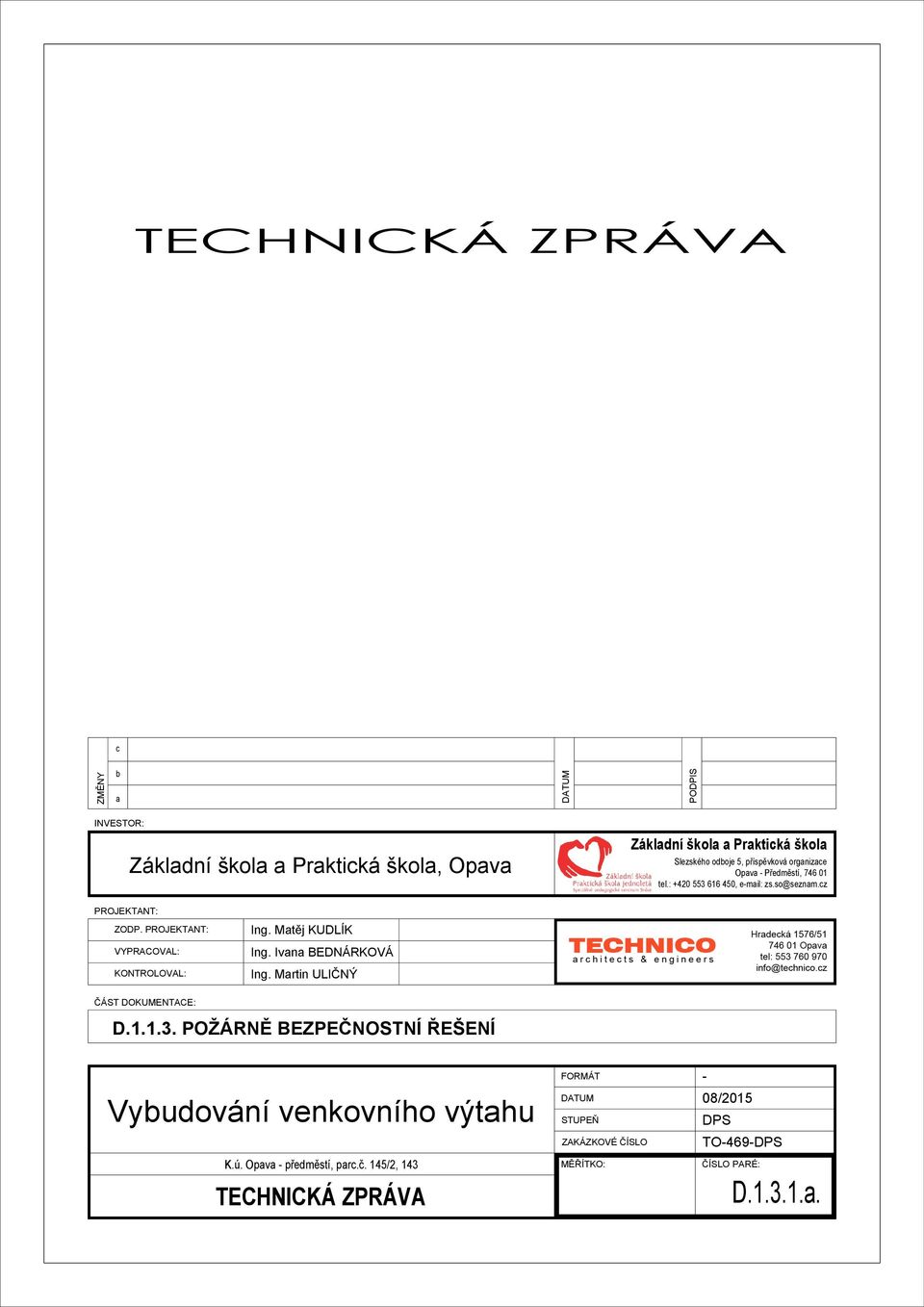

1 TECHNICKÁ ZPRÁVA c ZMĚNY b a DATUM PODPIS INVESTOR: Základní škola a Praktická škola, Opava Základní škola a Praktická škola Slezského odboje 5, příspěvková organizace Opava - Předměstí, tel.: , zs.so@seznam.cz PROJEKTANT: ZODP. PROJEKTANT: VYPRACOVAL: KONTROLOVAL: Ing. Matěj KUDLÍK Ing. Ivana BEDNÁRKOVÁ Ing. Martin ULIČNÝ ČÁST DOKUMENTACE: D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Vybudování venkovního výtahu K.ú. Opava - předměstí, parc.č. 145/2, 143 TECHNICKÁ ZPRÁVA FORMÁT DATUM STUPEŇ ZAKÁZKOVÉ ČÍSLO MĚŘÍTKO: - 08/2015 DPS TO-469-DPS ČÍSLO PARÉ: D a.

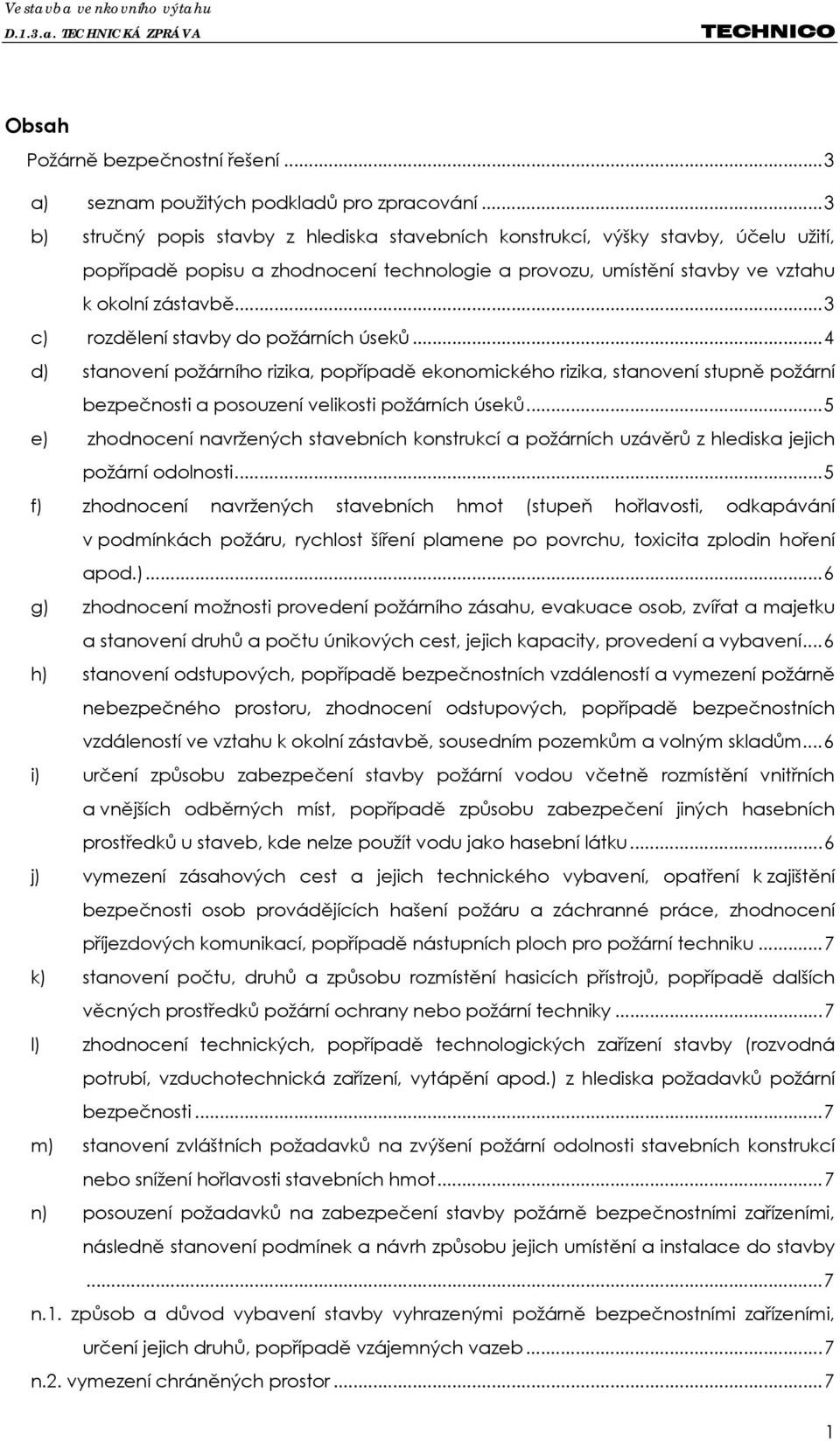

2 Obsah Požárně bezpečnostní řešení... 3 a) seznam použitých podkladů pro zpracování... 3 b) stručný popis stavby z hlediska stavebních konstrukcí, výšky stavby, účelu užití, popřípadě popisu a zhodnocení technologie a provozu, umístění stavby ve vztahu k okolní zástavbě... 3 c) rozdělení stavby do požárních úseků... 4 d) stanovení požárního rizika, popřípadě ekonomického rizika, stanovení stupně požární bezpečnosti a posouzení velikosti požárních úseků... 5 e) zhodnocení navržených stavebních konstrukcí a požárních uzávěrů z hlediska jejich požární odolnosti... 5 f) zhodnocení navržených stavebních hmot (stupeň hořlavosti, odkapávání v podmínkách požáru, rychlost šíření plamene po povrchu, toxicita zplodin hoření apod.)... 6 g) zhodnocení možnosti provedení požárního zásahu, evakuace osob, zvířat a majetku a stanovení druhů a počtu únikových cest, jejich kapacity, provedení a vybavení... 6 h) stanovení odstupových, popřípadě bezpečnostních vzdáleností a vymezení požárně nebezpečného prostoru, zhodnocení odstupových, popřípadě bezpečnostních vzdáleností ve vztahu k okolní zástavbě, sousedním pozemkům a volným skladům... 6 i) určení způsobu zabezpečení stavby požární vodou včetně rozmístění vnitřních a vnějších odběrných míst, popřípadě způsobu zabezpečení jiných hasebních prostředků u staveb, kde nelze použít vodu jako hasební látku... 6 j) vymezení zásahových cest a jejich technického vybavení, opatření k zajištění bezpečnosti osob provádějících hašení požáru a záchranné práce, zhodnocení příjezdových komunikací, popřípadě nástupních ploch pro požární techniku... 7 k) stanovení počtu, druhů a způsobu rozmístění hasicích přístrojů, popřípadě dalších věcných prostředků požární ochrany nebo požární techniky... 7 l) zhodnocení technických, popřípadě technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení, vytápění apod.) z hlediska požadavků požární bezpečnosti... 7 m) stanovení zvláštních požadavků na zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot... 7 n) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními, následně stanovení podmínek a návrh způsobu jejich umístění a instalace do stavby... 7 n.1. způsob a důvod vybavení stavby vyhrazenými požárně bezpečnostními zařízeními, určení jejich druhů, popřípadě vzájemných vazeb... 7 n.2. vymezení chráněných prostor

3 n.3. určení technických a funkčních požadavků na provedení vyhrazených požárně bezpečnostních zařízení, včetně náhradních zdrojů pro zajištění jejich provozuschopnosti... 7 n.4. stanovení druhů a způsob rozmístění jednotlivých komponentů, umístění řídících, ovládacích, informačních, signalizačních a jistících prvků, trasa, způsob ochrany elektrických, sdělovacích a dalších vedení, zajištění náhradních zdrojů apod n.5. výpočtová část... 7 n.6. stanovení požadavků na obsah podrobnější dokumentace... 7 o) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek (ČSN ISO 3864 Bezpečnostní barvy a bezpečnostní značky, ČSN Požární tabulky) včetně vyhodnocení nutnosti označení míst, na kterých se nachází věcné prostředky požární ochrany a požárně bezpečnostní zařízení

4 Požárně bezpečnostní řešení a) seznam použitých podkladů pro zpracování Podklady: Projektová dokumentace pro provádění stavby zpracovaná projekční kanceláří Opava s.r.o. 08/2015 Použité normy a předpisy: ČSN Požární bezpečnost staveb - Nevýrobní objekty ČSN Požární bezpečnost staveb - Společná ustanovení ČSN Požární bezpečnost staveb Obsazení objektu osobami ČSN Požární bezpečnost staveb Změny staveb ČSN Požární bezpečnost staveb - Zásobování požární vodou Směrnice pro navrhování a posuzování požární odolnosti stavebních konstrukcí Vyhl. č. 23/2008 Sb. a vyhl. č. 268/2009 Sb. Vyhl. č. 246/2001 Sb. b) stručný popis stavby z hlediska stavebních konstrukcí, výšky stavby, účelu užití, popřípadě popisu a zhodnocení technologie a provozu, umístění stavby ve vztahu k okolní zástavbě popis stavby stavební konstrukce Předkládaná projektová dokumentace řeší výstavbu venkovního výtahu u stávajícího objektu Základní školy a Praktické školy v Opavě na nám. Slezského odboje 5 na parc. č. 145/2 a 143 k. ú. Opava-Předměstí Stávající objekt Základní školy a Praktické školy je v současné době čtyřpodlažní, z toho jedno podlaží je podzemní a tři nadzemní. Objekt byl na konci 19. Století postaven jako obytná vila, ve 40-tých až 50-tých letech 20 století došlo v objektu k rozsáhlé rekonstrukci, objekt byl následně využíván jako základní škola. V 90-tých letech byla provedena rekonstrukce fasády Posuzovaný objekt má svislé konstrukce v úrovni suterénu z kamenného zdiva, resp. smíšené z kamene a cihly, v úrovni nadzemních podlaží z cihelného zdiva z cihel plných. Stropní konstrukce jsou nad suterénem tvořeny valenou klenbou, nad nadzemními podlažími jsou stropní konstrukce dřevěné trámové s nadbetonovanou podlahovou deskou. Střešní konstrukce je provedena jako vaznicový krov se stojatou stolicí. Předkládaná projektová dokumentace řeší přístavbu venkovní výtahové plošiny k severní obvodové stěně objektu, výtahová plošina bude provedena z nerezové konstrukce, opláštění je tvořeno ze skla a ocelových profilů Ve stávajícím objektu školy nebudou s vyjímkou vybourání vstupních otvorů do výtahové šachty prováděny žádné stavební úpravy a zásahy 3

5 účel užití Způsob využití jednotlivých podlaží objektu se nemění objekt je a nadále bude využíván jako škola, dispoziční řešení objektu školy bude zachováno. Dojde pouze k přístavbě výtahové plošiny ke stávajícímu objektu školy popis a zhodnocení technologie provozu V posuzovaných místnostech se nenachází výrobní zařízení, ani zde nebude prováděna výrobní činnost. umístění stavby ve vztahu k okolní zástavbě Objekt se nachází v souvislé zástavbě. Přístup k objektu zůstává stávající z nám. Slezského odboje. c) rozdělení stavby do požárních úseků Koncepce řešení požární bezpečnosti stavby vychází z charakteru posuzovaného objektu a požadavků příslušných norem řady ČSN , přístavba venkovního osobního výtahu ke stávajícímu objektu školy je hodnocena dle ČSN jako změna stavby a je zařazena dle čl. 3.3 b3) jako změna stavby skupiny I. Ve stávajícím objektu školy nebudou prováděny žádné stavební úpravy a zásahy s výjimkou zřízení vstupních otvorů do výtahové šachty tyto vstupy jsou ve všech podlažích navrženy v místě stávajících oken, ke zřízení vstupů je nutno pouze vybourat parapety stávajících okenních otvorů, Posuzovaný objekt není dělen do požárních úseků Posuzovaný prostor je řešen jako nevýrobní prostor dle ČSN , navrhované stavební úpravy a změny jsou v souladu s ČSN čl. 3.2 a 3.3 hodnoceny jako změna stavby skupiny I. - nedochází ke zvýšení požárního rizika vyjádřené hodnotou součinu (pn an c) o více než 15 kg.m 2, v rámci navrhované přístavby výtahové plošiny nedochází ke změně způsobu využití jednotlivých částí objektu, hodnota součinu (pn an c) proto zůstává beze změn - nedochází ke zvýšení počtu unikajících osob z prostoru o více než 20% stávajícího stavu na kterékoli komunikaci, dispozice objektu zůstává nezměněná, tzn. počet osob v objektu je rovněž beze změn; - nedochází ke zvýšení počtu osob se sníženou nebo omezenou schopností pohybu a orientace; - nedochází ke změně funkce objektu nebo jeho měněné části ve vztahu na příslušné projektové normy; - nedochází ke změně objektu nebo jeho části nástavbou vestavbou nebo přístavbou. 4

6 d) stanovení požárního rizika, popřípadě ekonomického rizika, stanovení stupně požární bezpečnosti a posouzení velikosti požárních úseků stanovení požárního rizika U změn staveb skupiny I se požární riziko nestanovuje. Technické požadavky na změny staveb skupiny I: a) požární odolnost měněných prvků není snížena pod původní hodnotu, nově budou provedeny pouze úpravy povrchů konstrukcí po vybourání stávajících parapetů b) třída reakce stavebních výrobků na oheň nebo druh konstrukcí použitých v měněných stavebních konstrukcích není oproti původnímu stavu zhoršena c) nevznikají nově žádné nové požárně otevřené plochy ve stávajících obvodových stěnách, nově se požárně nebezpečný prostor vytváří pouze od prosklených stěn výtahové šachty a je vyhodnocen v samostatném odstavci d) nově zřizované prostupy všemi stěnami budou dotěsněny dotažením konstrukce až k vnějším povrchům procházejících zařízení. e) v objektu nebudou nově instalována vzduchotechnické zařízení f) nově zřizované prostupy všemi stropy budou dotěsněny dotažením konstrukce až k vnějším povrchům procházejících zařízení. g) únikové cesty nejsou zúženy ani prodlouženy, ani jiným způsobem není oproti původnímu stavu zhoršena jejich kvalita h) v objektu nově nevznikají prostory, které je nutno řešit jako samostatné požární úseky i) vlivem přístavby venkovního výtahu nedojde ke zhoršení původní parametrů zařízení umožňující protipožární zásah, tzn. příjezdové komunikace k objektu, zásahové cesty a vnější odběrná místa požární vody. U vnitřních hydrantových systémů lze ponechat původní hydranty včetně stávající funkční výzbroje. stanovení stupně požární bezpečnosti U změn staveb skupiny I se stupeň požární bezpečnosti nestanovuje posouzení velikosti požárních úseků Velikosti požárních úseků vyhovují. e) zhodnocení navržených stavebních konstrukcí a požárních uzávěrů z hlediska jejich požární odolnosti U změn staveb skupiny I se stupeň požární bezpečnosti nestanovuje Na konstrukci výtahové šachty nejsou stanoveny z hlediska požární odolnosti žádné požadavky 5

7 f) zhodnocení navržených stavebních hmot (stupeň hořlavosti, odkapávání v podmínkách požáru, rychlost šíření plamene po povrchu, toxicita zplodin hoření apod.) U změn staveb skupiny I se stupeň požární bezpečnosti nestanovuje g) zhodnocení možnosti provedení požárního zásahu, evakuace osob, zvířat a majetku a stanovení druhů a počtu únikových cest, jejich kapacity, provedení a vybavení zhodnocení možnosti provedení požárního zásahu Původní vedení požárního zásahu zůstává beze změn. evakuace osob, stanovení druhů, počtu a kapacity únikových cest Instalace vnějšího osobního výtahu nemá vliv na hodnocení únikových cest z objektu. Únikové cesty se v souladu s čl. 4 g) ČSN neposuzují h) stanovení odstupových, popřípadě bezpečnostních vzdáleností a vymezení požárně nebezpečného prostoru, zhodnocení odstupových, popřípadě bezpečnostních vzdáleností ve vztahu k okolní zástavbě, sousedním pozemkům a volným skladům Odstupové vzdálenosti stávajících požárně otevřených ploch se v souladu s čl. 4 c) ČSN neposuzují. Odstupové vzdálenost jsou stanoveny pouze od obvodových stěn výtahové plošiny a to na max. 3 m, odstup byl stanoven pro délku stěny 1,5 m a výšku 13 m a předpokládané výpočtové požární zatížení školy 25 kg/m 2. Obvodové stěny ohraničující nově navrženou výtahovou plošinu budou provedeny ze skla a ocelových profilů, uvedené konstrukce nevykazují požární odolnost a jsou hodnoceny j jako zcela požárně otevřené plochy V uvedených vzdálenostech se nenachází jiné stavební objekty, popř. požárně otevřené plochy jiných požárních úseků téhož objektu, odstupové vzdálenosti nezasahují mimo hranici pozemku Navrhovaný objekt není situován v požárně nebezpečném prostoru sousedních objektů. Odstupové vzdálenosti vyhovují, i) určení způsobu zabezpečení stavby požární vodou včetně rozmístění vnitřních a vnějších odběrných míst, popřípadě způsobu zabezpečení jiných hasebních prostředků u staveb, kde nelze použít vodu jako hasební látku vnější zdroje požární vody Nedochází, ke změnám podmínek pro vedení protipožárního zásahu, nezvyšují se požadavky na zásobování požární vodou. Stávající vnější zdroje požární vody zůstávají beze změn. Zdrojem požární vody jsou stávající podzemní hydrant na vodovodním řádu v ulici Olomoucké 6

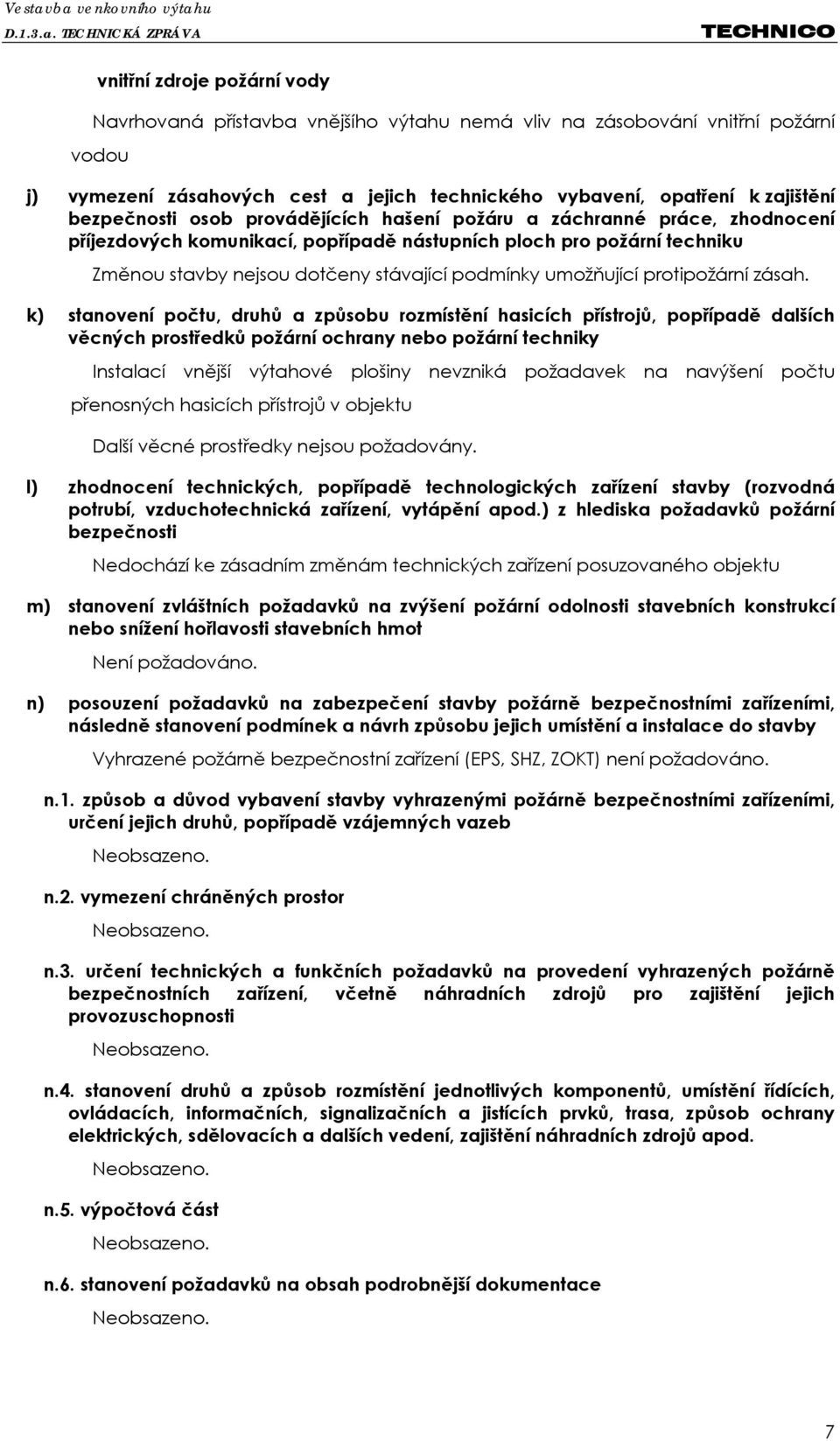

8 vnitřní zdroje požární vody Navrhovaná přístavba vnějšího výtahu nemá vliv na zásobování vnitřní požární vodou j) vymezení zásahových cest a jejich technického vybavení, opatření k zajištění bezpečnosti osob provádějících hašení požáru a záchranné práce, zhodnocení příjezdových komunikací, popřípadě nástupních ploch pro požární techniku Změnou stavby nejsou dotčeny stávající podmínky umožňující protipožární zásah. k) stanovení počtu, druhů a způsobu rozmístění hasicích přístrojů, popřípadě dalších věcných prostředků požární ochrany nebo požární techniky Instalací vnější výtahové plošiny nevzniká požadavek na navýšení počtu přenosných hasicích přístrojů v objektu Další věcné prostředky nejsou požadovány. l) zhodnocení technických, popřípadě technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení, vytápění apod.) z hlediska požadavků požární bezpečnosti Nedochází ke zásadním změnám technických zařízení posuzovaného objektu m) stanovení zvláštních požadavků na zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot Není požadováno. n) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními, následně stanovení podmínek a návrh způsobu jejich umístění a instalace do stavby Vyhrazené požárně bezpečnostní zařízení (EPS, SHZ, ZOKT) není požadováno. n.1. způsob a důvod vybavení stavby vyhrazenými požárně bezpečnostními zařízeními, určení jejich druhů, popřípadě vzájemných vazeb n.2. vymezení chráněných prostor n.3. určení technických a funkčních požadavků na provedení vyhrazených požárně bezpečnostních zařízení, včetně náhradních zdrojů pro zajištění jejich provozuschopnosti n.4. stanovení druhů a způsob rozmístění jednotlivých komponentů, umístění řídících, ovládacích, informačních, signalizačních a jistících prvků, trasa, způsob ochrany elektrických, sdělovacích a dalších vedení, zajištění náhradních zdrojů apod. n.5. výpočtová část n.6. stanovení požadavků na obsah podrobnější dokumentace 7

9 o) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek (ČSN ISO 3864 Bezpečnostní barvy a bezpečnostní značky, ČSN Požární tabulky) včetně vyhodnocení nutnosti označení míst, na kterých se nachází věcné prostředky požární ochrany a požárně bezpečnostní zařízení Označení výtahů bezpečnostním značením Tento výtah neslouží k evakuaci osob v každém patře vně výtahových kabin a uvnitř kabin. Elektrickou rozvodnou skříň opatřit kombinovanou tabulkou Pozor elektrické zařízení, nehas vodou ani pěnovými přístroji. Vypracovala: Ing. Ivana BEDNÁRKOVÁ 8
