Sada domácího videotelefonu *H1132

Transkript

1 Sada domácího videotelefonu *H1132 1

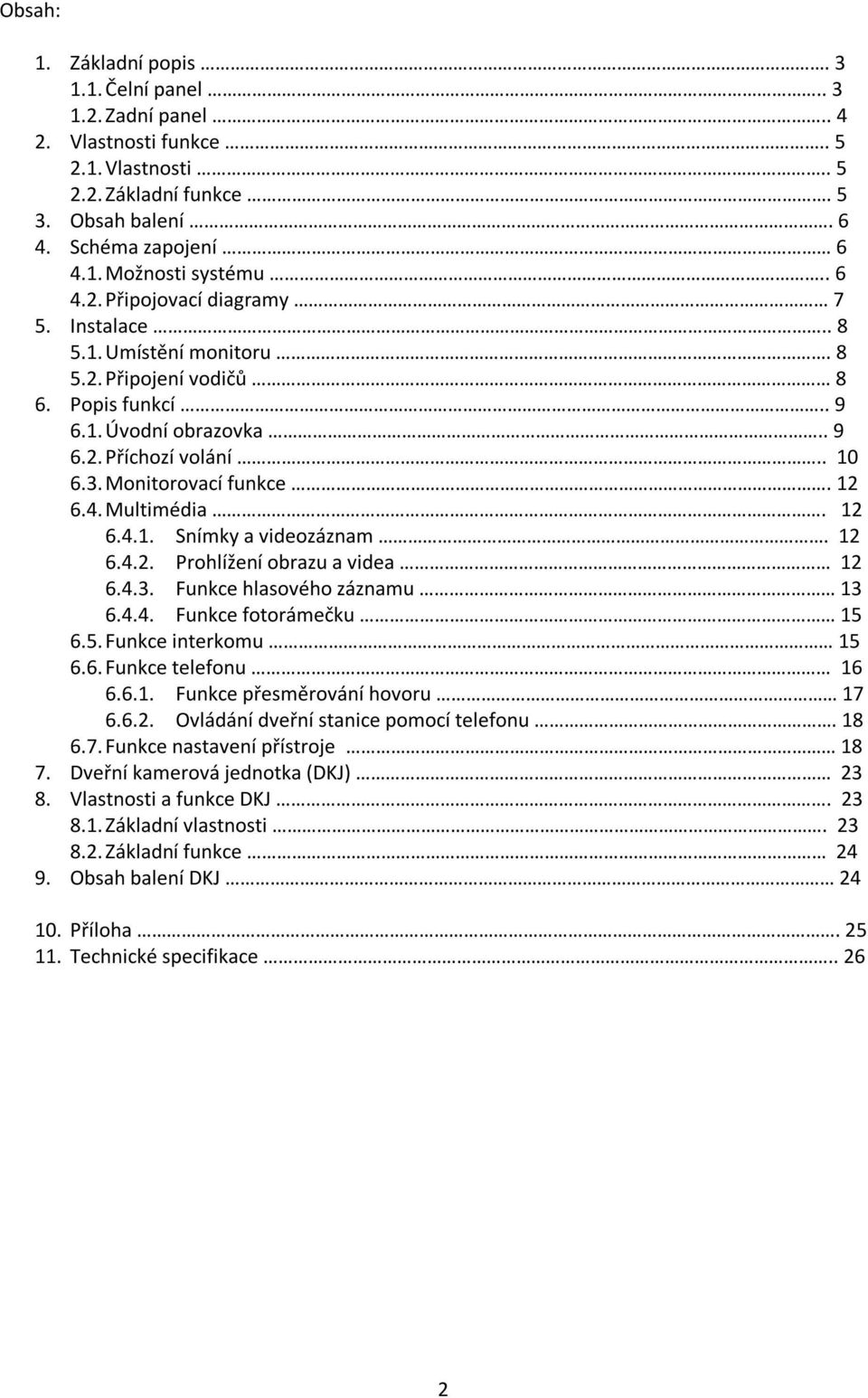

2 Obsah: 1. Základní popis Čelní panel Zadní panel Vlastnosti funkce Vlastnosti Základní funkce Obsah balení Schéma zapojení Možnosti systému Připojovací diagramy 7 5. Instalace Umístění monitoru Připojení vodičů 8 6. Popis funkcí Úvodní obrazovka Příchozí volání Monitorovací funkce Multimédia Snímky a videozáznam Prohlížení obrazu a videa Funkce hlasového záznamu Funkce fotorámečku Funkce interkomu Funkce telefonu Funkce přesměrování hovoru Ovládání dveřní stanice pomocí telefonu Funkce nastavení přístroje Dveřní kamerová jednotka (DKJ) Vlastnosti a funkce DKJ Základní vlastnosti Základní funkce Obsah balení DKJ Příloha Technické specifikace

3 1. Základní popis 1.1 Čelní panel Název Popis 1 Image/Video Indicator Indikace obrazu nebo videa 2 Voic Idnicator Indiikace hlasové zprávy 3 Leaving Mode Idnicator Funkce Leaving zapnuta/vypnuta 4 No Disturb Indicator Funkce No Disturb zapnuta/vypnuta 5 Power Indicator Kontrolka napájení přístroje 6 MIC Mikrofon 7 Screen 10.1 palcový dotykový display 8 Power Cable Napájecí kabel/přívod 9 TF Card Slot Slot pro TF kartu 3

4 1.2 Zadní panel Název Popis Ω Switcher Impedance pro videosignál 11 Video Input/Output Vstup a výstup videosignálu 12 DC Power 14.5V DC napájení 13 Telephone Telefonní vstup 14 Speaker Reproduktor 15 Connection interface Vstup pro příslušenství 4

5 2. Vlastnosti a funkce 2.1. Vlastnosti TFT dotykový monitor, Rozlišení monitoru 1024*600 bodů - Rozhraní ve stylu Apple - Integrovaná paměť na 50 obrázků. - Podpora telefonních funkcí a přesměrování hovorů. - Při použití TF karty možnost záznamů až 1024 snímků a 128 video záznamů - Výběr vyzvánění z 16 melodií. - Podpora detekce pohybu. - Možnost záznamů hlasových vzkazů. -Funkce fotorámečku. - Možnost interkomu. 2.2 Základní funkce - Obousměrná obrazová komunikace s návštěvníkem. - Ovládání dveřního zámku - Možnost napájení AC/DC - Podpora více jazyků - Funkce Nevyrušovat - Zobrazení data a času - Povrchová montáž 5

6 3. Obsah balení 4. Schéma zapojení 4.1 Možnosti systému Systém umožňuje v základní konfiguraci připojit PSTN linku, 4 CCTV kamery jednu dveřní stanici a propojení s TV/monitor. Další možnosti rozšíření jsou rozkresleny v průvodní dokumentaci produktu. 6

7 4.2 Připojovací diagramy Prosím věnujte pozornost na správnou polaritu připojených vodičů! 7

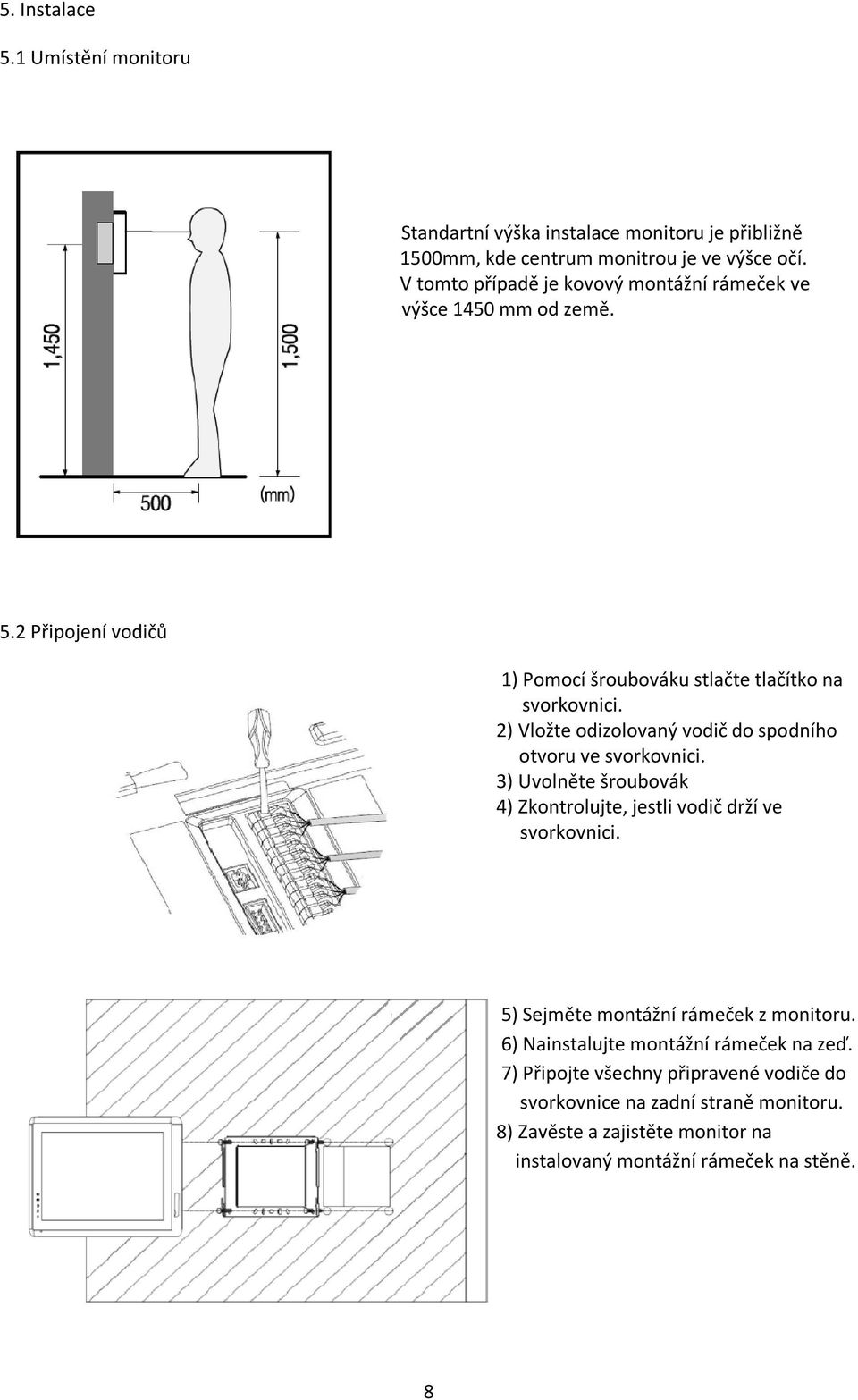

8 5. Instalace 5.1 Umístění monitoru Standartní výška instalace monitoru je přibližně 1500mm, kde centrum monitrou je ve výšce očí. V tomto případě je kovový montážní rámeček ve výšce 1450 mm od země. 5.2 Připojení vodičů 1) Pomocí šroubováku stlačte tlačítko na svorkovnici. 2) Vložte odizolovaný vodič do spodního otvoru ve svorkovnici. 3) Uvolněte šroubovák 4) Zkontrolujte, jestli vodič drží ve svorkovnici. 5) Sejměte montážní rámeček z monitoru. 6) Nainstalujte montážní rámeček na zeď. 7) Připojte všechny připravené vodiče do svorkovnice na zadní straně monitoru. 8) Zavěste a zajistěte monitor na instalovaný montážní rámeček na stěně. 8

9 6. Popis funkcí 6.1. Úvodní obrazovka Popis ikon: 9

10 Pokud je nastavený mód [Leaving] tak při zazvonění dojde k přehrání uloženého vzkazu návštěvníkovi (pokud byl tento vzkaz uložen). V módu [Do not Disturb] bude vyzvánění monitoru vypnuto. 6.2 Příchozí volání Pokud je aktivováno vyzvánění z venkovní kamerové jednotky, obraz z této jednotky bude přenášen na monitor po dobu 90 sekund. Popis ikon: 10

11 Pokud máme příchozí hovor z dveřní stanice stisknutím tlačítka [Hovor] můžeme začít komunikovat. Opětovným zmáčknutím tlačítka [Hovor] komunikaci ukončíme. Volby v průběhu hovoru: Stiskněte [Change] pro přepnutí další dveřní stanice nebo CCTV. Současný hovor bude tímto přepnutím ukončen. Stiskněte [Record] pro záznam video nebo obrazu z dveřní stanice (v závislosti na nastavení systému). Stiskněte [Setting] pro nastavení zvuku a parametrů obrazu. Stiskněte [Transfer] pro přesměrování současného hovoru na další monitor. Stiskněte [Open] pro otevření dveří. Stiskněte [Exit] nebo [Home] pro ukončení hovoru. 11

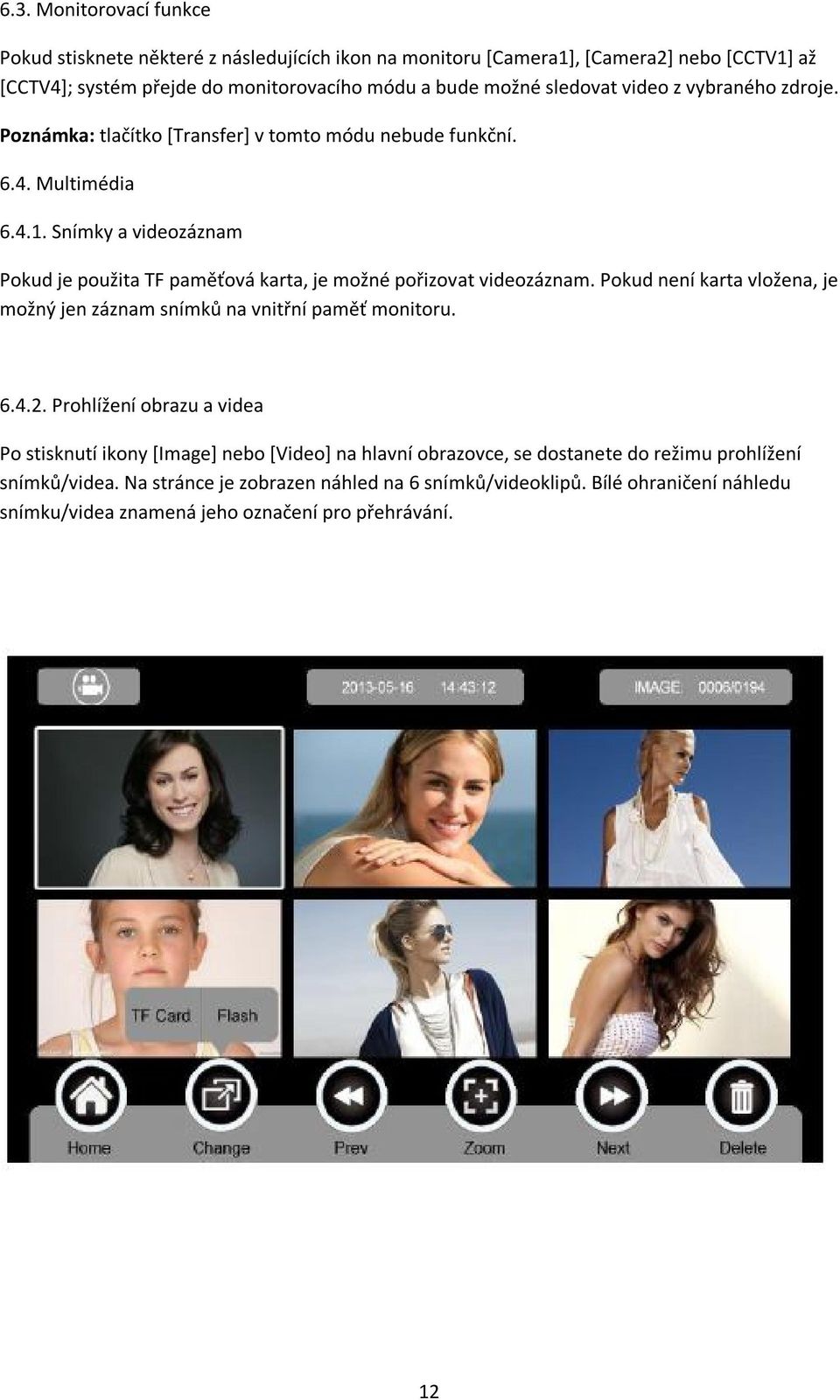

12 6.3. Monitorovací funkce Pokud stisknete některé z následujících ikon na monitoru [Camera1], [Camera2] nebo [CCTV1] až [CCTV4]; systém přejde do monitorovacího módu a bude možné sledovat video z vybraného zdroje. Poznámka: tlačítko [Transfer] v tomto módu nebude funkční Multimédia Snímky a videozáznam Pokud je použita TF paměťová karta, je možné pořizovat videozáznam. Pokud není karta vložena, je možný jen záznam snímků na vnitřní paměť monitoru Prohlížení obrazu a videa Po stisknutí ikony [Image] nebo [Video] na hlavní obrazovce, se dostanete do režimu prohlížení snímků/videa. Na stránce je zobrazen náhled na 6 snímků/videoklipů. Bílé ohraničení náhledu snímku/videa znamená jeho označení pro přehrávání. 12

13 Popis ikon: Pro změnu prohlížení videa nebo snímků slouží tlačítko / umístěné v levém horním rohu Funkce hlasového záznamu Nahrání hlasové zprávy Stiskněte [Voic ] na hlavní obrazovce pro uložení hlasové zprávy. 13

14 Popis ikon: Stiskněte, pro vstup do menu pro nahrávání hlasových vzkazů. Monitor podporuje 30 sekund pro každou zprávu. Kontrola hlasových záznamů Stiskněte pro přehrávání hlasových vzkazů. Popis ikon: Přepnutí mezi vzkazy pro rodinu/návštěvy. 14

15 Poznámka: maximum uložených vzkazů je 32 pro rodinu a 2 pro návštěvy. Pokud je paměť plná, budou staré vzkazy nahrazené těmi novými. Funkce vzkazy je dostupná, pouze pokud je vložená paměťová karta Funkce fotorámečku Po stisknutí [Photo Frame] na hlavní obrazovce, monitor začne přehrávat uložené fotky automaticky. Popis ikon: Pro nastavení foto rámečku viz kapitola 6.7 Poznámka: Monitor dokáže zobrazit fotografie jen ve specifickém formátu. Postup pro konvertování fotografii naleznete v příloze tohoto manuálu Funkce interkomu Stisknutím ikony [Intercom] na hlavní obrazovce můžete zvolit monitor, který budete volat. Po stisknutí ikony [Call], budete spojeni s vybraným monitorem. 15

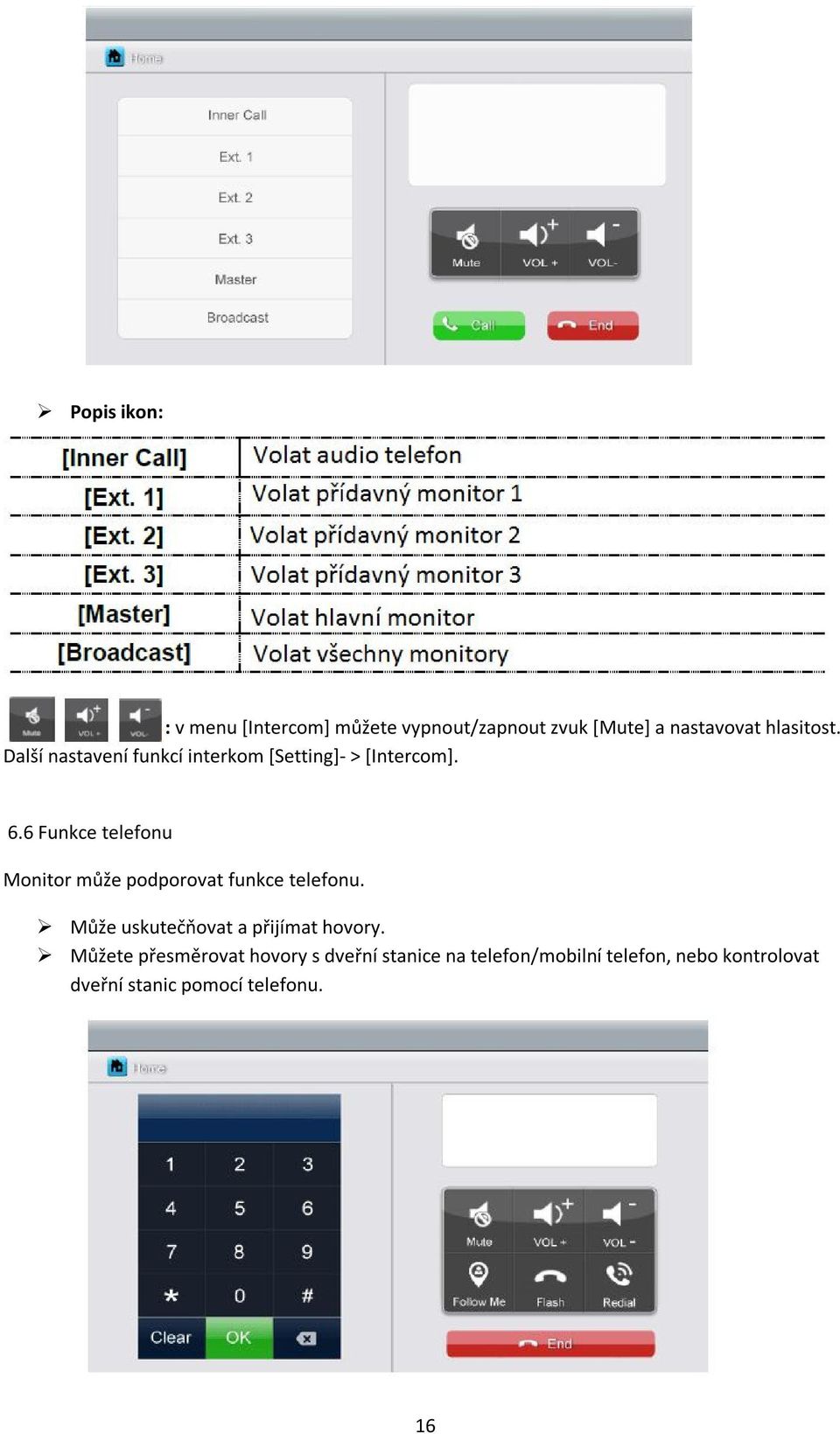

16 Popis ikon: : v menu [Intercom] můžete vypnout/zapnout zvuk [Mute] a nastavovat hlasitost. Další nastavení funkcí interkom [Setting]- > [Intercom]. 6.6 Funkce telefonu Monitor může podporovat funkce telefonu. Může uskutečňovat a přijímat hovory. Můžete přesměrovat hovory s dveřní stanice na telefon/mobilní telefon, nebo kontrolovat dveřní stanic pomocí telefonu. 16

17 Popis ikon: Funkce přesměrování hovoru Pro funkce přesměrování je nezbytné nastavit telefonní číslo. Pro nastavení telefonního čísla složí následující postup: 1. Stiskněte [Telephone] na hlavní obrazovce a vstupte do menu pro telefon 2. Nastavte telefonní číslo pro přesměrování *1* -> Telefonní číslo -> # -> OK 3. Zkontrolujte uložené telefonní číslo *2* -> # -> OK 4. Nastavení doby vyzvánění před přesměrováním *5* -> Doba vyzvánění -> # -> OK Poznámka: Doba vyzvánění je v rozmezí 1s až 30s a musí být ve formátu dvou čísel. Například: 17

18 Ad. 1 Nastaveno číslo 123 pro přesměrování Ad. 2 Kontrola zadaného telefonního čísla Ad. 3 Nastavení doby pro přesměrování (zvolen čas 02s ) Ovládání dveřní stanice pomocí telefonu Pokud nikdo nepřijme hovor na straně monitoru, bude tento hovor přepojen na nastavený telefon (pokud je tato volba nastavena). V průběhu hovoru pomocí telefonu je možné otevřít el. zámek (dveře) pomocí telefonu těmito znaky: 2 + #. 6.7 Funkce nastavení přístroje Stiskněte [Setting] na hlavní obrazovce a vstupte do menu pro nastaveni. Popis ikon: Menu pro nastavení kamery [Camera] 18

19 Na této stránce je možné zapnout detekci pohybu [Motion Detect], nastavit jednu kameru jako defaultní pro monitorování, nastavit defaultní kameru pro detekci pohybu, nastavení času pro záznam a času pro odblokování zámku branky. Pro nastavení defaultní kamery pro detekci pohybu: CAM1/CAM2/CCTV1/CCTV2/CCTV3/CCTV4 Zvolte jednu kameru a pro návrat do menu stiskněte [Return] Pro nastavení času detekce pohybu, můžete nastavit čas pro start a čas pro ukončení. Pro nastavení času pro odblokování dveřního zámku máte tyto možnosti nastavení: 1s/2s/3s/Odblokování po dobu stisku tlačítka Zvolte jednu možnost a pro návrat do menu stiskněte [Return] Poznámka: pokud je detekován pohybující se objekt, kamera automaticky zaznamená video o délce 15s. Pokud jsme aktivovali režim monitorování manuálně, detekce pohybu bude po tuto dobu neaktivní. [Monitor record] základní nastavení Na této stránce je možné provést nastavení: Zapnout nebo vypnout [Auto Record]. Pokud je [Auto Record] zapnuté, bude monitor automaticky zaznamenávat snímky a video z dveřní stanice při příchozím hovoru. Nastavit mód pro pořizování snímků nebo videa. Pro nastavení délky záznamu videa máme tyto hodnoty: 15s/30s/60s. Kopírovat nebo mazat uložené snímky/videozáznamy. Provádět formátování karty/interní paměti přístroje. 19

20 [Photo frame] základní nastavení Na této stránce je možné provést nastavení: Zapnout nebo vypnout funkci [As screensaver] spořič obrazovky. Nastavit čas pro aktivaci spořiče obrazovky: 10min/20min/30min/60min. Nastavit mód přehrávání fotek při aktivní funkci fotorámečku: ukončit po přehrání všech fotek nebo ukončit manuálně [Voice mail] základní nastavení 20

21 Na této stránce můžete provést nastavení pro halsové zprávy (vzkazy) pro návštěvníky, které budou přehráty pokud bude nastavený mód [Leaving]. Poznámka: všechny hlasové zprávy se ukládají na TF kartu. Z tohoto důvodů tyto funkce nebudou aktivní, pokud karta nebude vložena v přístroji. Další informace je možné najít v kapitole [Intercom] základní nastavení Na této stránce je možné provést nastavení: Povolit příjem volání z jiného monitoru (funkce interkomu) -[Intercom Receive Enable]. Nastavit adresu pro funkce interkomu. Hlavní monitor by měl být v nastavení Master a podřízené monitory by měly být nastavené jako Ext.1, Ext.2, Ext.3 [General] základní nastavení přístroje 21

22 Na této stránce se provádí nastavení data a času, jazyk přístroje (dostupná Angličtina a Ruština) a režim pro CCTV kamery. Základní mód v defaultním nastavení je CCTV mód 1. Poznámka: CCTV mód je pro všechny připojené monitory stejný. Pokud je změněn mód na hlavním monitoru [Master Monitor] bude změna na ostatních monitor provedena automaticky. [Melody] základní nastavení Na této stránce je možné provést nastavení: Zapnout/vypnout zvuk při dotyku [Touch-Tone]. Zvolit si vyzváněcí melodii pro různé vstupy. Na výběr je 16 melodií. Nastavit si dobu pro vyzvánění 10s/20s/30s. V menu [Factory Reset] bude přístroj uveden do továrního nastavení s výjimkou data, času a adres pro interkom. 22

23 7. Dveřní kamerová jednotka 7.1. Přední a zadní panel 8. Vlastnosti a funkce 8.1. Základní vlastnosti Pinhole barevná kamera Povrchová montáž Anti-vandal provedení Anti-theft spínač Vodě odolné a prachotěsné provedení 23

24 8.2. Základní funkce Přenos videosignálu od jednotky do monitoru Otvírání dveřního zámku Nastavitelná hlasitost vyzvánění a hovoru IR LED pro noční přísvit Podpora 12V DC elektrických zámků 9. Obsah balení 10. Instalace 24

25 Příloha I: Konvertování obrázku/fotky pro foto rámeček Použití funkce foto rámečku vyžaduje speciální formát použité fotky/obrázku. Pomocí námi dodávaného programu si můžete provést konverzi požadovaných obrázků do videomonitoru. Program je k dispozici na našich webových stránkách: 1. Po spuštění programu uvidíte následující rozhraní. 2. Klikněte na ikonu v levém horním rohu pro import obrázků z vybraného adresáře. 3. Proveďte volbu obrázků, které bude chtít převést. Podporované jsou formáty BMP, JPG, GIF. 4. Klikněte na ikonu pro provedení konverze obrázků. 5. Změňte název adresáře na PHOTO a nakopírujte tento adresář na paměťovou kartu a po té kartu vložte do monitoru. Následně lze využívat funkci foto rámečku. 25
