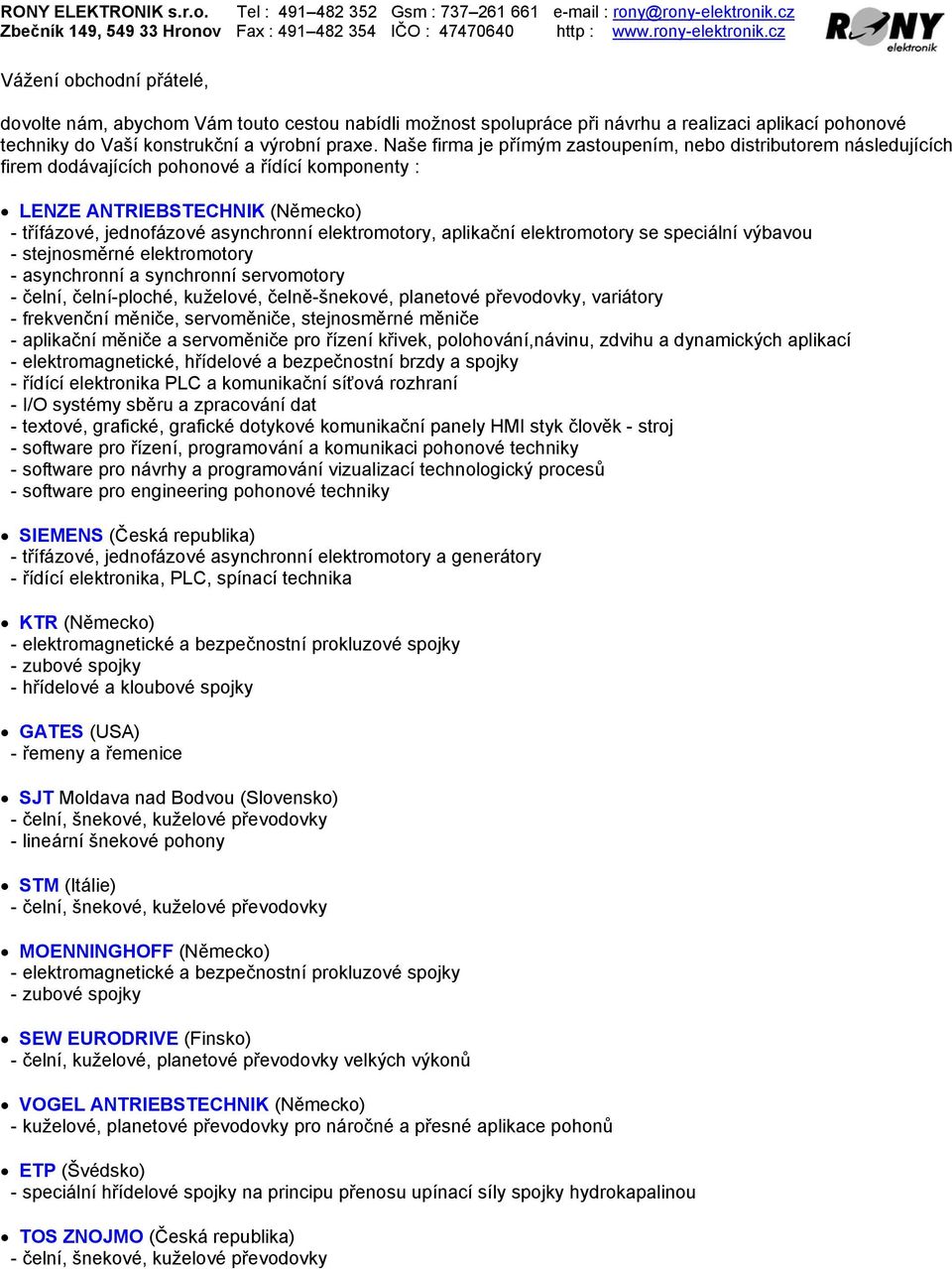

2 Vážení obchodní přátelé, dovolte nám, abychom Vám touto cestou nabídli možnost spolupráce při návrhu a realizaci aplikací pohonové techniky do Vaší konstrukční a výrobní praxe. Naše firma je přímým zastoupením, nebo distributorem následujících firem dodávajících pohonové a řídící komponenty : LENZE ANTRIEBSTECHNIK (Německo) - třífázové, jednofázové asynchronní elektromotory, aplikační elektromotory se speciální výbavou - stejnosměrné elektromotory - asynchronní a synchronní servomotory - čelní, čelní-ploché, kuželové, čelně-šnekové, planetové převodovky, variátory - frekvenční měniče, servoměniče, stejnosměrné měniče - aplikační měniče a servoměniče pro řízení křivek, polohování,návinu, zdvihu a dynamických aplikací - elektromagnetické, hřídelové a bezpečnostní brzdy a spojky - řídící elektronika PLC a komunikační síťová rozhraní - I/O systémy sběru a zpracování dat - textové, grafické, grafické dotykové komunikační panely HMI styk člověk - stroj - software pro řízení, programování a komunikaci pohonové techniky - software pro návrhy a programování vizualizací technologický procesů - software pro engineering pohonové techniky SIEMENS (Česká republika) - třífázové, jednofázové asynchronní elektromotory a generátory - řídící elektronika, PLC, spínací technika KTR (Německo) - elektromagnetické a bezpečnostní prokluzové spojky - zubové spojky - hřídelové a kloubové spojky GATES (USA) - řemeny a řemenice SJT Moldava nad Bodvou (Slovensko) - čelní, šnekové, kuželové převodovky - lineární šnekové pohony STM (Itálie) - čelní, šnekové, kuželové převodovky MOENNINGHOFF (Německo) - elektromagnetické a bezpečnostní prokluzové spojky - zubové spojky SEW EURODRIVE (Finsko) - čelní, kuželové, planetové převodovky velkých výkonů VOGEL ANTRIEBSTECHNIK (Německo) - kuželové, planetové převodovky pro náročné a přesné aplikace pohonů ETP (Švédsko) - speciální hřídelové spojky na principu přenosu upínací síly spojky hydrokapalinou TOS ZNOJMO (Česká republika) - čelní, šnekové, kuželové převodovky

3 Engineering pohonové techniky Enginnering dneška znamená především know-how, erudovanost a schopnost aplikovat nejnovější poznatky v pohonové technice co nejefektivněji do praxe. Proto Vám nabízíme naše technické znalosti a zkušenosti pro zkrácení času aplikace Vašeho problému pohonové techniky do aplikační praxe. návrhem a realizací kompletních projektů nasazení pohonové techniky v různých oblastech našeho průmyslu : - těžké i lehké strojírenství - textil - chemie - potravinářství - ekologie - zpracování dřeva - dopravní technika - zábava - reklama - vzduchotechnika - těžba nerostů a zpracování - zemědělství - další aplikace v nespecifikovaných oblastech návrhy mechanického a elektronického zařízení pro pohonovou techniku - převodovky čelní, čelní ploché, kuželové, čelně šnekové, planetové - variátory řemenové a diskové - elektromotory třífázové, jednofázové, stejnosměrné, servomotory, aplikační elektromotory se speciální výbavou - brzdy mechanické, elektromagnetické, bezpečnostní - spojky mechanické, hydromechanické, elektromagnetické, hřídelové, bezpečnostní - řemeny a řemenice - frekvenční měniče, skalární, vektorové jednofázové, třífázové - servo měniče - stejnosměrné měniče - aplikační frekvenční a servo měniče pro speciální aplikace jako zdvih, vačky, navíjení, soutisk, pozicování - komunikace mezi elektronickými prvky CAN, RS 232/485, PROFIBUS, INTERBUS, DEVICE NET - sběr dat a komunikace přes I/O systémy - vizualizace a styk člověk-stroj s pomocí textových, grafických a grafických dotykových panelů - systémy řízení technologických procesů s pomocí PLC technologie s technologií distribuované inteligence - software pro engineering pohonové techniky výpočty statiky a dynamiky pohonů a jejich soustav - statické a dynamické účinky prvků pohonové techniky - interakce pohonových prvků na okolí - výkonové dimenzování pohonů návrhy regulačních a řídících soustav pohonů - návrhy regulačních soustav - návrhy řízení a komunikace regulačních soustav návrhy, montáž, dokumentace rozvaděčů pro pohonovou techniku - návrhy a dimenzování rozvaděčů - zpracování dokumentace projektu - výroba a montáž rozvaděčů - oživení rozvaděčů u zákazníka výroba a montáž kompletních strojních celků dodavatelským zakázkovým způsobem demotáže, úpravy a montáže pohonů a pohonové techniky u zákazníka posouzení a výkonové dimenzování již realizovaných pohonových soustav vytypování kritických náhradních dílů pro již realizované pohonové soustavy posouzení nutnosti a rozsahu inovace pohonové techniky na stávajícím stroji při změně požadavků na pohony Engineering je obecně podceňovaná oblast ale v současné době rozhoduje až o 90 % budoucí ceně navrhovaného zařízení. Proto je nutné této oblasti z hlediska nákladovosti výroby věnovat odpovídající pozornost. Ocenění provedeného enginneringu není zanedbatelná část nákladů při vývoji a výrobě nových produktů a rozhoduje o úspěšném zavedení nových technologií a komponent do praxe výrobních zařízení. Pro rozsáhlé návrhy proto není možné engineering provádět jen jako cvičení, ale je nutné předem počítat s jeho oceněním.

4 Reference a referenční zakázky v průběhu 12 let praxe v pohonové technice jsme úspěšně realizovali pro cca 4000 zákazníků například : pohony, řízení, rozvaděče, software textilních strojů pro PLATEX s.r.o. pohony, řízení, rozvaděče, software textilních strojů pro TEPNA a.s. pohony, řízení jednoúčelových strojů pro IDS s.r.o. pohony, řízení diamantových lanových řezacích strojů na zdivo pro HRÁBEK s.r.o. pohony a řízení zauhlovacích kombajnů pro TEPLÁRNA MĚLNÍK a.s. pohony a řízení zauhlovacích kombajnů pro ELEKTRÁRNY OPATOVICE a.s. pohony a řízení dopravníkových pasů pro ELEKTRÁRNY OPATOVICE a.s. pohony, řízení vypalovací pece titanové běloby pro PRECHEZA a.s. pohony a řízení reklamních panelů pro 3P s.r.o. pohony drtiček pro HOLCIM a.s. pohony, řízení, elektroinstalace, software řízení uzavírání vrat jaderných vzorků pro Řež u Prahy pohony, řízení, software dávkování náplně cukrářských výrobků HOŘICKÉ TRUBIČKY s.r.o. pohony, řízení manipulace jaderných vzorků pro Řež u Prahy pohony, řízení svařovací robot ZVÚ a.s. pohony pro zdvihové stroje NOPO ENGINEERING s.r.o. pohony pro třídící stroje kondenzátorů AVX s.r.o. pohony pro zdvihové stroje VÚMS s.r.o. pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Mladé Buky pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Pec pod Sněžkou pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Dolní Dvůr pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Desná pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Černý Důl pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařského vleku Černá Hora pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařských vleků středisko Janské Lázně pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařského vleku Saggaserovy Boudy pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařského vleku Zrcadlovky Černá Hora pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lyžařského vleku Letovice pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lanovky Pravčická Brána pohony, řízení, elektroinstalace, rozvaděče, software pro řízení lanovky Milešovka pohony, pohonové komponenty, řízení, software řízení laminovacích strojů pro KOMFI s.r.o. pohony, pohonové komponenty, řízení, software řízení baliček pro KOMFI s.r.o. pohony a řízení strojů na zpracování kamene pro GESTRA s.r.o. pohony a řízení dopravníkových šneků mnoha krmiváren pro STROJÍRNA TÁBOR s.r.o. pohony textilních strojů pro ELITEX a.s. pohony, řízení elektroinstalace a software jednoúčelových strojů pro ELITEX a.s. pohony, řízení, elektroinstalace, software mlecích zařízení CRYSTALEX a.s. pohony, řízení a software rozběhů velkých pohonů FLUORIT a.s. pohony, řízení pro UNION LESNÍ BRÁNA a.s. pohony, řízení, elektroinstalace, software pro řízení velkých klima jednotek BALKEN DURR GmbH, Německo pohony portálových jeřábů PŘÍSTAV RIJEKA, Chorvatsko pohony, řízení pro vážení a dávkování komponentů kávy TCHIBO a.s. pohony, řízení pro vážení a dávkování komponentů TELURIA s.r.o. pohony, řízení pro vážení a balení textilních komponentů KOVO Semily. pohony, řízení pro potravinářské stroje TMS a.s. pohony, řízení pro jednoúčelové stroje ORGREZ a.s. pohony, řízení pro jednoúčelové stroje a balícé linky MAVET s.r.o. pohony, řízení, elektroinstalace, software pro jednoúčelové stroje OPRA s.r.o. pohony, řízení pro jednoúčelové stroje rybářské techniky QARTAL s.r.o. pohony, řízení pro stroje na zpracování plechu SEMET s.r.o. pohony, řízení, software míchacích zařízení pro DEDRA s.r.o. pohony, řízení, software míchacích zařízení pro PLATEX s.r.o. pohony, řízení míchacích zařízení pro TECHMIX s.r.o. pohony, řízení, software čističky a odlučovačky olejů pro KAROSA a.s. pohony, řízení, software pro řízení strojů pro EKOING s.r.o.. pohonové komponenty silničních strojů KOBIT s.r.o. pohony, řízení, software vypalovacích pecí technických krystalů THERMKONTAKT s.r.o.

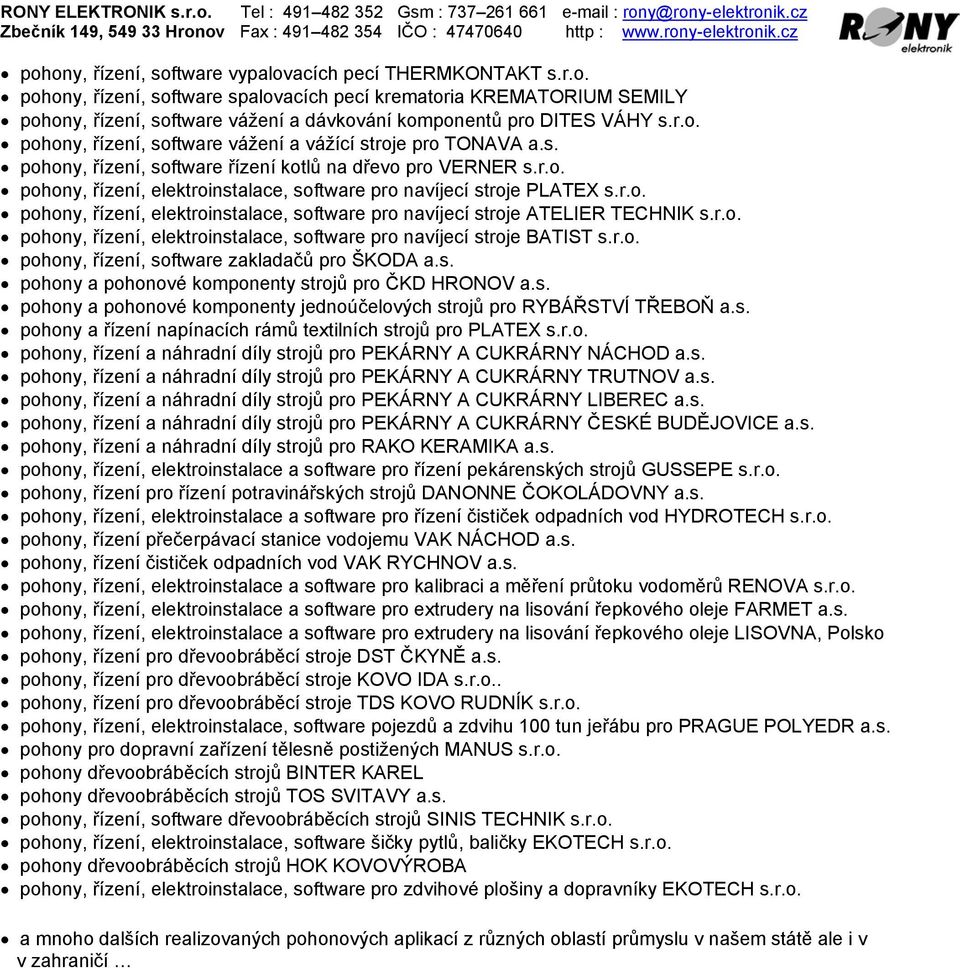

5 pohony, řízení, software vypalovacích pecí THERMKONTAKT s.r.o. pohony, řízení, software spalovacích pecí krematoria KREMATORIUM SEMILY pohony, řízení, software vážení a dávkování komponentů pro DITES VÁHY s.r.o. pohony, řízení, software vážení a vážící stroje pro TONAVA a.s. pohony, řízení, software řízení kotlů na dřevo pro VERNER s.r.o. pohony, řízení, elektroinstalace, software pro navíjecí stroje PLATEX s.r.o. pohony, řízení, elektroinstalace, software pro navíjecí stroje ATELIER TECHNIK s.r.o. pohony, řízení, elektroinstalace, software pro navíjecí stroje BATIST s.r.o. pohony, řízení, software zakladačů pro ŠKODA a.s. pohony a pohonové komponenty strojů pro ČKD HRONOV a.s. pohony a pohonové komponenty jednoúčelových strojů pro RYBÁŘSTVÍ TŘEBOŇ a.s. pohony a řízení napínacích rámů textilních strojů pro PLATEX s.r.o. pohony, řízení a náhradní díly strojů pro PEKÁRNY A CUKRÁRNY NÁCHOD a.s. pohony, řízení a náhradní díly strojů pro PEKÁRNY A CUKRÁRNY TRUTNOV a.s. pohony, řízení a náhradní díly strojů pro PEKÁRNY A CUKRÁRNY LIBEREC a.s. pohony, řízení a náhradní díly strojů pro PEKÁRNY A CUKRÁRNY ČESKÉ BUDĚJOVICE a.s. pohony, řízení a náhradní díly strojů pro RAKO KERAMIKA a.s. pohony, řízení, elektroinstalace a software pro řízení pekárenských strojů GUSSEPE s.r.o. pohony, řízení pro řízení potravinářských strojů DANONNE ČOKOLÁDOVNY a.s. pohony, řízení, elektroinstalace a software pro řízení čističek odpadních vod HYDROTECH s.r.o. pohony, řízení přečerpávací stanice vodojemu VAK NÁCHOD a.s. pohony, řízení čističek odpadních vod VAK RYCHNOV a.s. pohony, řízení, elektroinstalace a software pro kalibraci a měření průtoku vodoměrů RENOVA s.r.o. pohony, řízení, elektroinstalace a software pro extrudery na lisování řepkového oleje FARMET a.s. pohony, řízení, elektroinstalace a software pro extrudery na lisování řepkového oleje LISOVNA, Polsko pohony, řízení pro dřevoobráběcí stroje DST ČKYNĚ a.s. pohony, řízení pro dřevoobráběcí stroje KOVO IDA s.r.o.. pohony, řízení pro dřevoobráběcí stroje TDS KOVO RUDNÍK s.r.o. pohony, řízení, elektroinstalace, software pojezdů a zdvihu 100 tun jeřábu pro PRAGUE POLYEDR a.s. pohony pro dopravní zařízení tělesně postižených MANUS s.r.o. pohony dřevoobráběcích strojů BINTER KAREL pohony dřevoobráběcích strojů TOS SVITAVY a.s. pohony, řízení, software dřevoobráběcích strojů SINIS TECHNIK s.r.o. pohony, řízení, elektroinstalace, software šičky pytlů, baličky EKOTECH s.r.o. pohony dřevoobráběcích strojů HOK KOVOVÝROBA pohony, řízení, elektroinstalace, software pro zdvihové plošiny a dopravníky EKOTECH s.r.o. a mnoho dalších realizovaných pohonových aplikací z různých oblastí průmyslu v našem státě ale i v v zahraničí

6 Příklady provedení aplikací pohonové technicky : Lyžařský vlek Mladé Buky. Elektrický pohon, převodovka, plynulá regulace, elektroinstalace, logické zabezpečení trasy. Výkon 55 kw, regulační technika LENZE, elektromotor SIEMENS, převodovka SEW. Rekonstrukce kompletního textilního stroje. Regulace elektrické pohony 9 x regulace teplota, pára, voda, regulace průtok voda, chemie, regulace výšky hladiny, regulace vzduch Regulace pohony servořízení LENZE Regulace technologie řídící systém B+R Q

7 Rekonstrukce pohonů jeřábu Regulované elektropohony 4x pojezdy podélné, 1x pojezd příčný, 1x zdvih, komunikace pohonů CAN-BUS. Použitá regulace a řízení LENZE. M7 Y X X... L = 200 m, v = 90 m/min Y... L = 45 m, v = 15 m/min Z... L = 8 m, v = 15 m/min Hmotnost konstrukce G = kg Hmotnost zátěže F = kg M6 M5 M4 M1 Z M3 M2

8 Rekonstrukce pohonů dopravníkových pasů Neregulované elektropohony 2x 200 kw, 4x 75 kw, elektromotory SIEMENS, převodovky SEW. Rekonstrukce pohonů odsiřování Regulovaný pohon 15 kw s vysokým převodem. Regulace LENZE, pohony SEW

9 Servis pohonové techniky Opravujeme elektrické motory včetně jejich převinutí i na atypické voltáže a frekvence. Provádíme i větší opravy jako opravy hřídelů, ložiskových štítů apod. Jsme autorizovaným servisem firem SIEMENS elektromotory Mohelnice a SIEMENS elektromotory Frenštát. Na opravené motory poskytujeme záruku podle zákona. Používáme originální náhradní díly a dokumentaci přímo od výrobce. Výrobní kapacita oprav elektrických točivých strojů je cca 300 až 500 ks za měsíc. Termíny oprav se pohybují u motorů do 15 kw v rozmezí maximálně 5 až 10 dnů a pro vyšší hodnoty výkonu 10 až 15 dnů. Je možné také využít možnosti tzv. expresní zakázky, kde garantujeme pro nižší výkony motorů opravu od 24 do 48 hodin. Nabízíme vlastní dopravu do váhy kg, nebo zajistíme pro větší zakázky externí dopravu. Máme zkušenosti s opravami i zahraničních typů motorů firem : SIEMENS, WEM, ZAE, ELPROM, BALCANCAR, RADE-GONČAR, SILNIK, EWIG, STEPHAN-WERKE, BAUKNECHT, ZWI, ROMANIA WORKS, ELEKTRIM, AEG, SCHAB-MULLER, ASEA BB, BB, BBC, BAUER, PELLIZZARI, LAFERT, BRINKMAN, LANDERT aj. Servis a opravy elektrických pohonů asynchronní elektromotory do výkonu 180 kw kroužkové elektromotory, stejnosměrné elektromotory elektrické oběhové, kalové čerpadla brzdy a trafa elektrické ruční nářadí NAREX strunové sekačky DIU ASTRA Jevíčko domácí elektrospotřebiče vysavače elektrické sporáky akumulační kamna elektrické bojlery Prodej elektromotorů a náhradních dílů SIEMENS elektromotory jednofázové, třífázové ve tvaru patkový, přírubový originální ložiskové štíty elektromotorů ventilátory a kryty ventilátorů svorkovnice hřídele a rotory pláště elektromotorů části a kompletní brzdy externí chlazení elektromotorů ložiska všech typů rozběhové kondenzátory Prodej a servis elektrických strojků a náhradních dílů strunové sekačky DIU ASTRA Jevíčko (Ergo Chornice) elektrická čerpadla elektrické nářadí NAREX

10 Kontaktní ředitel společnosti Ing. Roman Dostál obchod mechanické pohony Ing. Roman Dostál obchod mechanické pohony Tomáš Bartoň obchod mechanické pohony Richard Krška obchod mechanické pohony Zdeněk Brát obchod elektronické pohony Ing. Josef Bareš obchod elektronické pohony Ing. Pavel Suchánek obchod elektronické pohony Ing. Jiří Maslikiewicz servis elektromotory Edyta Hušková ekonomika Jana Dostálová obecný Kontaktní telefony Telefon spojovatelka Telefon spojovatelka Fax / Faxmodem přímý Mobil firma GSM Mobil obchod mechanické pohony Ing. Roman Dostál Mobil obchod elektronické pohony Ing. Josef Bareš Mobil obchod elektronické pohony Ing. Pavel Suchánek Mobil obchod elektronické pohony Ing. Jiří Maslikiewicz Mobil obchod mechanické pohony Tomáš Bartoň Mobil obchod mechanické pohony Vlastimil Krejčí Mobil obchod mechanické pohony Richard Krška Mobil obchod mechanické pohony Zdeněk Brát Mobil servis Edyta Hušková Kontaktní přímé telefony po zadání provolby Ing. Roman Dostál ředitel společnosti Jana Dostálová ekonomika Zdeněk Brát obchod mechanika Vlastimil Krejčíl obchod mechanika Tomáš Bartoň obchod mechanika Ing. Josef Bareš obchod elektronika Ing. Pavel Suchánek obchod elektronika Ing. Jiří Maslikiewicz obchod elektronika Richard Krška obchod mechanika Edyta Hušková servis elektromotory Fax analog Faxmodem digital Základní údaje RONY ELEKTRONIK s.r.o. Adresa RONY ELEKTRONIK s.r.o., Zbečník 149, Hronov, CZ IČO DIČ CZ DUN Banka / 0100 KB Náchod Registrace oddíl C, vložka 2944, krajský obchodní soud Hradec Kralové Rok založení 1992 Pracovní doba Pondělí až pátek polední přestávka hodin

11 Historie a současnost Firma RONY ELEKTRONIK s.r.o. vznikla v roce 1992 zprivatizováním části státního podniku Kovopodnik Broumov. Naše firma se zabývá obchodem s elektropohony a servisem pohonové techniky. V oblasti servisu máme po svém předchůdci více jak 30 ti letou tradici. V roce 1993 byla jako doplněk servisní činnosti rozšířena činnost o obchod s elektromotory. Později jsme tuto obchodní činnost doplnili o obchod s převodovými skříněmi, frekvenčními měniči a dalšími pohonovými komponenty jako jsou brzdy, spojky, řemeny a řemenice. Současně s obchodem s pohonovými komponenty se začala rozvíjet i projekční činnost a návrhy regulovaných pohonů. V současné době naše firma spolupracuje s řadou významných zahraničních a tuzemských dodavatelů pohonové techniky. Našim zákazníkům nabízíme širokou paletu pohonových komponentů, návrhy regulace pohonů a komunikace elektropohonů, rychlé a kvalitní dodávky, záruční a pozáruční servis. Kde nás najdete

12 Jednofázové asynchronní elektromotory nakrátko, zavřené typ 1LF7 osová výška mm výkon 0,09-3,00 kw Třífázové asynchronní elektromotory nakrátko, zavřené typ 1LA7, 1LA6, 1LA9 osová výška mm výkon 0,04-18,5 kw Typové řady elektromotorů: základní řada 1LA7 s hliníkovou kostrou základní řada 1LA6 s kostrou ze šedé litiny zvýšený výkon 1LA9 s hliníkovou kostrou brzdové 1LA7 doplňkový parametr G26 bez ventilace 1PP7 s cizí ventilací 1LA7 doplňkový parametr G17 Třífázové asynchronní elektromotory nakrátko, zavřené typ 1MA7 provedení EExeII osová výška mm výkon 0,18-16,0 kw Modulární konstrukce elektromotorů řady 1LA7 / 1LA9 Siemens pro osové výšky mm umožňuje vytvářet aplikační elektromotory z následujících kombinací komponentů : snímač rotačních impulzů 1XP8001 cizí chlazení pro práci s měniči frekvence 2CW1 elektromagnetická pružinová brzda 2LM8 od 5 Nm do 240 Nm Třífázové asynchronní elektromotory nakrátko, zavřené typ 1LA0 osová výška mm výkon kw Třífázové asynchronní elektromotory nakrátko, zavřené typ 1LA6 osová výška mm výkon 18,5-200 kw Třífázové asynchronní elektromotory nakrátko, zavřené typ 1LG4, 1LG6 osová výška mm výkon kw Typové řady elektromotorů: základní řada 1LG4 vyhovuje EFF2 pro 2-, 4- pólové motory základní řada 1LG6 vyhovuje EFF1 pro 2-, 4- pólové motory Třífázové asynchronní elektromotory nakrátko, zavřené typ 3AF osová výška mm výkon kw Třífázové asynchronní elektromotory nakrátko, zavřené typ 1MJ6 EExdeII osová výška mm výkon 18,5-200 kw Třífázové asynchronní elektromotory kroužkové, zavřené typ R osová výška mm výkon kw Třífázové asynchronní elektromotory nakrátko, hutní a jeřábové, zavřené typ P osová výška mm výkon kw Třífázové asynchronní generátory nakrátko, zavřené osová výška mm výkon kw

13 Synchronní servomotory řady MDSKS/MDFKS výkon od 250 W- 5.9 kw otáčky od 3000 ot/min Asynchronní servomotory řady MDSKA/MDFKA výkon od 800 W kw otáčky od ot/min Asynchronní servomotory řady MDFQA výkon od kw radiální externí ventilátor při řízení měničem řady 8200 není zpětná vazba nutná Asynchronní motory řady MDXMA/DXRA výkon od kw vinutí přizpůsobeno pro měniče frekvence optimalizace pro měniče frekvence řady 8200 taktovací frekvence až 16 khz univerzální svorkovnice vybavení teplotní čidlo KTY nebo termokontakt tvar B3, B5, B14 Malé elektromotory s permanentními magnety od W, V, IP44 stejnosměrné od W, 180V, IP44 trojfázové asynchronní s hladkým povrchem od W, YD230/400V, IP44 trojfázové asynchronní s žebrovým povrchem od W, YD230/400V, IP44 Doplňkové vybavení elektromagnetická brzda stejnosměrné nebo střídavé tacho dva výstupní hřídele externí chlazení Frekvenční měnič s elektromotorem typ 8200 MOTEC trojfázové napájení 0,25 až 7,5 kw Elektromotor s integrovaným frekvenčním měničem s obchodním názvem MOTEC je ideální kombinací výkonného frekvenčního měniče a minimálních problémů s připojením k řízenému stroji ve smyslu "Plug a Drive". Integrovaný frekvenční měnič je nejmodernější konstrukce s vektorovým řízením. Měnič kmitočtu 8200 MOTEC nabízí konstrukční a technické výhody : trvalé zatížení při malých otáčkách (např. Start/Stop-provoz) vysoká provozní jistota díky nezávislému tepelnému systému umožňuje jednoduchou montáž na stěnu možné zpracovávání procesů (např. standartně PID regulátor) snadnost údržby díky nasouvatelné elektronické skříně měniče Pro řešení rozdílných aplikačních úloh jsou k dispozici různé doplňkové komponenty provoz v propojených sítích I/O a BUS moduly dodávají měniči 8200 MOTEC mnohotvárné integrační možnosti pro automatizační úlohy mnohostranné funkční vlastností

14 Čelní převodovky typ GST s výkony elektromotoru od 0.06 do 45 kw převodové poměry od 1.6 do 336 rozsah výstupního kroutícího momentu od 25 do Nm 8 velikostí skříní odpovídá osovým výškám od 50 do 315 mm připojitelné elektromotory s osovou výškou od 63 do 225 mm počet stupňů převodovky 1, 2, 3 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň Čelní-ploché převodovky typ GFL s výkony elektromotoru od 0.12 do 45 kw převodové poměry od 3.3 do 856 rozsah výstupního kroutícího momentu od 4 do Nm 7 velikostí skříní odpovídá osovým výškám od 69 do 228 mm připojitelné elektromotory s osovou výškou od 63 do 225 mm počet stupňů převodovky 2, 3 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň Čelně-šnekové převodovky typ GSS s výkony elektromotoru od 0.12 do 11 kw převodové poměry od 5.6 do rozsah výstupního kroutícího momentu od 10 do Nm 4 velikosti skříně odpovídají osovým výškám od 100 do 190 mm připojitelné elektromotory s osovou výškou od 63 do 160 mm počet stupňů převodovky 2, 3 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň Kuželo-čelní převodovky typ GKS s výkony elektromotoru od 0.12 do 45 kw převodové poměry od 5.1 do rozsah výstupního kroutícího momentu od 6 do Nm 7 velikostí skříní odpovídá osovým výškám od 100 do 375 mm připojitelné elektromotory s osovou výškou od 63 do 225 mm počet stupňů převodovky 3, 4 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň Kuželové převodovky typ GKR s výkony elektromotoru od 0.06 do 7.50 kw převodové poměry od 3.5 do 147 rozsah výstupního kroutícího momentu od 4.4 do 450 Nm 4 velikosti skříní odpovídají osovým výškám 50, 63, 80, 100 mm připojitelné elektromotory s osovou výškou od 63 do 112 mm počet stupňů převodovky 1 a 2 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň

15 Šnekové převodovky typ TS Šnekové převodovky TS se vyrábí od výkonu elektromotoru kw a převodových poměrů Optimalizací převodovky a elektromotru je dosaženo minimálních rozměrů a vysokého poměru výkon/váha při max. tuhosti skříně. Šnekové převodovky typ ZAP Šnekové převodovky ZAP se vyrábí od výkonu elektromotoru kw a převodových poměrů Optimalizací převodovky a elektromotru je dosaženo minimálních rozměrů a vysokého poměru výkon/váha při max. tuhosti skříně. Lineární šnekové pohony Lineární šnekové převodovky TMP se vyrábí od zdvihové síly kn. Princip pohonu spočívá v pohybu trapézového šroubu po matici umístěné ve šnekovém kole. Vysoká varialibila možností a vysoká osová síla se uplatní při přesném řízení strojů a zařízení s kontrolovaným zdvihem, posunutím, vyklopením. výhodou pohonů TMP je plná samosvornost. Při využítí propojení více jednotek TMP lze synchronizovat zdvihy i při různém namáhání mechanickým propojením výstupních hřídelí pohonu. Pro zakrytí výstupního trapézového šroubu se používá krytka z vodovzdorného materiálu. Na výstupní šroub je možné namontovat různé přídavné adaptéry pro uchycení aktivního členu stroje. Malé šnekové převodovky Šnekové převodovky jsou celohliníkové konstrukce. Vyrábí se ve čtyřech osových výškách 25, 31, 35, 40 mm a převodových poměrech Výstupní kroutící momenty v rozsahu od 7-30 Nm. Malé čelní převodovky Šnekové převodovky jsou celohliníkové konstrukce. Vyrábí se ve dvou osových výškách 30, 60 mm a převodových poměrech Dvoustupňová převedovka do i<160. Třístupňová od i>160.výstupní kroutící momenty v rozsahu od Nm. Malé planetové převodovky Planetové převodovky jsou bronzové a ocelové konstrukce. Vyrábí se v šesti osových výškách 32, 40, 65, 75, 85 mm a převodových poměrech Provedení jedno, dvou a třístupňová. Výstupní kroutící momenty v rozsahu od Nm.

16 Šnekové převodovky typ RI / RMI s výkony elektromotoru od 0.04 do 15 kw převodové poměry od 7 do 100 rozsah výstupního kroutícího momentu od 10 do Nm 10 velikosti skříně odpovídají osovým výškám od 28 do 180 mm připojitelné elektromotory s osovou výškou od 56 do 132 mm počet stupňů převodovky 1 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň nebo tuková náplň vysoká účinnost Dvojité šnekové převodovky typ CRI / CRMI s výkony elektromotoru od 0.04 do 5.5 kw převodové poměry od 140 do rozsah výstupního kroutícího momentu od 12 do Nm 27 kombinací velikostí skříně odpovídají osovým výškám od 28 do 180 mm připojitelné elektromotory s osovou výškou od 56 do 132 mm počet stupňů převodovky 2 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň nebo tuková náplň plný jednostranný, oboustranný nebo dutý výstupní hřídel (možno i svěrný spoj typ ETP) Čelní převodovky typ AR / AM / AC s výkony elektromotoru od 0.03 do 30 kw převodové poměry od 2.40 do rozsah výstupního kroutícího momentu od 8 do Nm 7 velikosti skříně odpovídají osovým výškám 63, 85, 80, 90, 115, 140, 180 mm připojitelné elektromotory s osovou výškou od 56 do 200 mm počet stupňů převodovky 2 nebo 3 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň nebo tuková náplň Čelní ploché převodovky typ PR / PM / PC s výkony elektromotoru od 0.09 do 18,5 kw převodové poměry od 2.60 do rozsah výstupního kroutícího momentu od 77 do Nm 4 velikosti skříně odpovídají osovým výškám 63, 71, 90, 112 mm připojitelné elektromotory s osovou výškou od 63 do 160 mm počet stupňů převodovky 2 nebo 3 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň nebo tuková náplň Kuželové převodovky typ OR / OM / OC s výkony elektromotoru od 0.09 do 18,5 kw převodové poměry od 6.80 do rozsah výstupního kroutícího momentu od 140 do Nm 4 velikosti skříně odpovídají osovým výškám 63, 71, 90, 112 mm připojitelné elektromotory s osovou výškou od 63 do 160 mm počet stupňů převodovky 2 možnost připojení 2, 4, 6, 8 pólových elektromotorů celoživotnostní olejová náplň nebo tuková náplň

17 Kuželové převodovky a rozvodovky Kuželové převodovky Typ L; LV; ML, K, MK, H, MH Velikost 0, 1, 2, 23, 25, 30, 37, 4, 5, 6 Převod i=0,5-6 Výstupní kroutící moment Nm Mazání Tuk nebo olej Planetové převodovky Typ P; MP; LP; MLP; PF; MPF; LPF; MLPF Velikost 00, 01, 02, 03, 04, 08, 16, 32, 64, 128, 256 Převod i=3,4-245 Výstupní kroutící moment Nm Mazání olej Rozvodová kuželová převodovka Typ UE; UEF; LUE; LUEF Velikost 1, 2, 23, 25, 30, 4, 5 Převod i=1-3 Výstupní kroutící moment Nm Mazání olej Bezvůlové planetové převodovky Typ PS; MPS; MPRF Velikost 0, 1, 2, 3 Převod i=4-143 Výstupní kroutící moment Nm Mazání olej Kuželo-čelní převodovky Typ KS; MKS; KSH; MKSH Velikost 1, 2, 4, 8, 16, 32, 64, 128 Převod i=6-48 Výstupní kroutící moment Nm Mazání olej

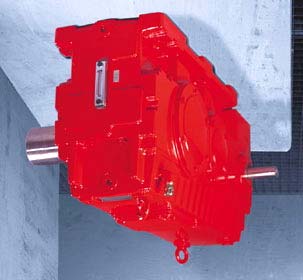

18 Čelní a kuželo-čelní převodovky typ SEW-METSO Compact řada MC důležitá data a fakta čelní a kuželočelní převodovky rozsah výstupního kroutícího momentu 6-60 knm rozsah převodových poměrů od 7,1 do 112 přenášený výkon od 7,5 do kw 8 velikostí převodovek samostatná řada převodovek čelní a kuželočelní převodovky modulární koncept převodovky možnost realizace zvláštních řešení skříň převodovky je monoblok proto nemá žádnou dělící rovinu universální montážní polohy možnost připojení různých nástavců na vstup a výstup kompaktní pohon zaručuje velkou schopnost momentového přenosu jemně odstupňovaný krouticí moment modulární koncept převodovek součásti standartního provedení přímo ze skladu v krátkých dodacích časech robustní skříň převodovek zajištění servisu ve světě dopravní zařízení jako například ve stavebním, chemickém, potravinářském a krmivářském průmyslu v přepravě a dopravě v dřevozpracujícím, papírenském průmyslu a v zařízeních pro ekologický průmysl Čelní a kuželo-čelní převodovky typ SEW-METSO řada M důležitá data a fakta horizontální montážní poloha výstupní kroutící moment v rozsahu knm vertikální montážní poloha výstupní kroutící moment v rozsahu knm převodový poměr v rozsahu od 6,3 až do samostatná řada převodovek čelní a kuželočelní převodovky modulární koncept převodovek možnost realizace zvláštních řešení s malým nákladem převodovky s paralelními hřídeli všechny převodovky mají dělicí spáru vlastní skříně převodovek pro horizontální a vertikální montážní polohu možnost připojení různých nástavců na vstup a výstup kompaktní pohon zaručuje velkou schopnost momentového přenosu (spec. 4- a 5-stupňové) možnost modifikací s minimálním nákladem (výhody v ceně a dodací lhůtě) dobré tepelné vlastnosti z důvodu oddělené skříně (spec. 2- a 3-stupňové) dodací lhůty cca 10 až 12 týdnů snadná údržba prostřednictvím dělicí spáry zajištění servisu ve světě dopravní zařízení jako například ve stavebním, chemickém, potravinářském a krmivářském průmyslu v přepravě a dopravě v dřevozpracujícím, papírenském průmyslu a v zařízeních pro ekologický průmysl

19 Čelní a kuželo-čelní převodovky typ SEW-METSO řada CN důležitá data a fakta samostatná řada převodovek čelní a kuželočelní převodovky skříně se dodávají lité nebo svařované konstrukce možnost realizace zvláštních řešení s malým nákladem převodovky s paralelními hřídeli všechny převodovky mají dělicí spáru vlastní skříně převodovek pro horizontální a vertikální montážní polohu možnost připojení různých nástavců na vstup a výstup možnost modifikací s minimálním nákladem (výhody v ceně a dodací lhůtě) dobré tepelné vlastnosti z důvodu oddělené skříně (spec. 1-, 2- a 3-stupňové) dodací lhůty cca 10 až 12 týdnů snadná údržba z důvodu dělicí spáry zajištění servisu ve světě v zařízeních chemického průmyslu, např. velké mísiče v hornictví velké speciální a specifické stroje v různých průmyslových aplikacích Planetové převodovky typ SEW-METSO řada P důležitá data a fakta mohou přenášet vysoký kroutící moment jsou mimořádně kompaktní poskytují vysokou torzní tuhost optimálně navzájem přizpůsobené součásti (převodovka a motor) široká paleta možností doplňků vzhledem ke stavebnicovému systému SEW-EURODRIVE krátká kompaktní konstrukce, poněvadž odpadá spojka a přizpůsobovací víko standardizované součásti, proto: vynikající poměr ceny a výkonu, zlepšená možnost dodání pro procesy vysoušení v průmyslu stavebních hmot pro procesy plnění v cementačním průmyslu a pro všechny průmyslové oblasti se srovnatelně definovaným úkolem Motory převodovek poskytují velkou varianci pohonu jsou variabilní v rozsahu převodu mohou se kombinovat ve verzi s čelními nebo kuželovými koly s planetovou převodovkou Planetové převodovky typ SEW-METSO řada Q důležitá data a fakta kombinace SANTASALO planetové převodovky a SEW-EURODRIVE převodových motorů výstupní kroutící moment v rozsahu knm převodový poměr v rozsahu od 100 až do 4300 samostatná řada planetových převodovek vysoká schopnost momentového přenosu při minimálním zastavěném prostoru možnost realizace jmenovitých momentů převodovek nad 1 milion Nm řešení na zakázku možnost připojení všech běžných modulů na vstup a výstup možnost kombinací náhonu s předřazenými stupni s čelními a kuželovými koly dokonalé a spolehlivé zvládnutí velkých pohybů obzvláště kompaktní konstrukce uspoří montážní prostor a hmotnost řešení na zakázku - pokud to vyžaduje situace - možnost "vkonstruování" do stroje zákazníka pro přesný a spolehlivý pohyb velkých parabolických zrcadel a střešních konstrukcí a pro všechny průmyslové oblasti se srovnatelně definovaným úkolem

20 Frekvenční měniče řady 8200 jednofázové napájení, kw kompaktní tvar po dobu 1 minuty až 150% proudová přetížitelnost 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Frekvenční měniče řady 8210 trojfázové napájení, kw kompaktní tvar po dobu 1 minuty až 150% proudová přetížitelnost 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Frekvenční měniče řady 8220 trojfázové napájení, kw kompaktní tvar, po dobu 1 minuty až 150% proudová přetížitelnost 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Frekvenční měniče řady 8230 trojfázové napájení, kw kompaktní tvar, po dobu 1 minuty až 150% proudová přetížitelnost 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Frekvenční měniče řady 8240 trojfázové napájení, kw kompaktní tvar, po dobu 1 minuty až 150% proudová přetížitelnost 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Frekvenční měniče řady 8200 VECTOR Nejnovější frekvenční měniče vynikají především velmi malými rozměry, integrovaným PID regulátorem, brzdným transistorem, filtrem třídy B, modulární konstrukcí připojitelných modulů. Vyrábějí se dvě napájecí varianty a to s jednofázovým napájením, nebo s trojfázovým napájením. 1.8 násobný kroutící moment vysoká stálost otáček v celém zatěžovacím rozsahu bez zpětné vazby vysoký nastavitelný rozsah otáček - až 1:50 bez zpětné vazby vysoko nastavitelný kroutící moment - až 1:10 velmi rychlá doba regulační odezvy kroutícího momentu při rázovém zatížení (asi 200 msec) Frekvenční měnič řady 8200 SMART MICRO DRIVE Frekvenční měnič kmitočtu 8200 SMD je nový člen v osvědčené výrobkové řadě 8200 a splňuje požadavky na standardní aplikace jako například : jednoduchá regulace otáček funkce času náběhu a seběhu, změna směru otáček funkce ochrany motoru

21 8200 SMD pro standartní použití ve výkonech od 0,25 do 2,2 kw, při vstupu 230 V, od 0,37 do 22 kw, při vstupu 400 V. 14 výkonových stupňů ve 13 velikostech skříně, inovovaný paměťový modul EPM, vysoká přetížitelnost až 150% I jmen za 60 sekund, splňuje CE, UL, cul. Integrovaný KEYPAD. Integrované odrušení. Frekvenční měniče řady 9300 VECTOR CONTROL trojfázové napájení, kw kompaktní tvar, malé rozměry po dobu 1 minuty až 150% proudová přetížitelnost výkonové vstupy nahoře a motorové výstupy dole přímé připojení inkrementálního čidla TTL 5 až 8 V vektorová regulace, nebo regulace U/F, otáčková regulace s čidlem digitální řízení více pohonů přes řídící frekvenci integrovaná řídící frekvence pro vstupy a výstupy zákaznické softwarové vybavení automatické nastavení parametrů elektromotoru integrované programové funkční bloky PID regulátor s aritmetickou jednotkou intergované rozhraní CAN funkce motorpotenciometr volně programovatelné vstupy a výstupy 4 parametrické věty pro zadávání nezávislých hodnot 3 pevné rezonanční frekvence výstupní frekvence do 600 Hz až 15 přednastavených pevných frekvencí (JOG) 1,72 násobek jmenovitého Mk elektromotoru po dobu 60 sekund Frekvenční měniče řady 9300 VECTOR trojfázové napájení, kw kompaktní tvar, malé rozměry při vysokém výkonu po dobu 1 minuty až 150% proudová přetížitelnost výkonové vstupy nahoře a motorové výstupy dole přímé připojení inkrementálního čidla TTL 5 až 8 V vektorová regulace, nebo regulace U/F, otáčková regulace s čidlem digitální řízení více pohonů přes řídící frekvenci integrovaná řídící frekvence pro vstupy a výstupy zákaznické softwarové vybavení automatické nastavení parametrů elektromotoru intergované programové funkční bloky PID regulátor s aritmetickou jednotkou intergované rozhraní CAN funkce motorpotenciometr volně programovatelné vstupy a výstupy 4 parametrické věty pro zadávání nezávislých hodnot 3 pevné rezonanční frekvence výstupní frekvence do 600 Hz až 15 přednastavených pevných frekvencí (JOG) 1,72 násobek jmenovitého Mk ektromotoru po dobu 60 sekund DRIVE PLC Jednotka DRIVE PLC rozšiřuje frekvenční měnič 8200 VECTOR o volně programovatelnou jednotku. Tato dvojice pak nekontroluje jenom pohyby strojů, ale přebírá i úkoly decentralizovaného řízení. Programování systému DRIVE PLC se provádí podle mezinárodní normy IEC DRIVE PLC spolu s frekvenčním měničem 8200 VECTOR tvoří decentralizovanou pohonnou jednotku. Díky DRIVE PLC je tak již seriově k dispozici velký počet různých rozhraní. Abyste tuto výkonnou pracovní skupinu mohli optimálně využívat ve vašich strojích, můžete systém libovolně rozšiřovat o různé sběrnicové systémy a decentralizované vstupy a výstupy. Rozšiřující desky je možné nasadit do jednotky DRIVE PLC z boku. Tímto jednoduchým způsobem je možné rychle a prostě rozšířit počet vstupních a výstupních svorek.

22 Frekvenční servoměniče řady 9300 SERVO trojfázové napájení, kw kompaktní tvar, malé rozměry po dobu 1 minuty až 150% proudová přetížitelnost jednoduché připojení víceosých aplikací přímé připojení zpětné vazby resolveru, encoderu, připojení kabelu pomocí konektoru integrovaný regulátor úhlu pro driftující klidovou polohu vektorová regulace pro asynchronní a synchronní motory způsob modulace přes prostorový vektor otáčková regulace bez čidla digitální řízení více pohonů přes řídící frekvenci přenos žádané hodnoty bez chyb zesílení a ofsetu souběh v otáčkách a poloze rotoru referenční funkce polohy integrovaná řídící frekvence pro vstupy a výstupy uživatelská konfikurace pro regulační funkce vstup/výstup integrovaná knihovna funkčních bloků vysoká flexibilita při přizpůsobení vnitřní regulační struktury integrované rozhraní pro automatizaci procesů systémová sběrnice pro připojení servoměničů a pro rozšíření vstupně/výstupních svorek zákaznické softwarové vybavení pro: servo řízení, řízení pozicování, křivkové řízení, registr řízení automatické nastavení parametrů elektromotoru intergované rozhraní CAN funkce motorpotenciometr volně programovatelné vstupy a výstupy 4 parametrické věty pro zadávání nezávislých hodnot 3 pevné rezonanční frekvence výstupní otáčky až až 15 přednastavených pevných frekvencí (JOG) 1,72 násobek jmenovitého kroutícího momentu elektromotoru po dobu 60 sekund Software GLOBAL DRIVE CONTROL Global Drive Control (GDC) představuje snadno pochopitelný a přehledný nástroj pro obsluhu, nastavení parametrů a diagnostiku funkce pohonu. S GDC je možné řídit a nastavovat frekvenční měniče a servoměniče, řídící elektroniku pohonů. Pro komunikaci mezi GDC a pohonem je možné použít protokol RS 232/485, světlovodné kabely, INTERBUS, PROFIBUS, CAN-BUS Základní možnosti a vlastnosti GDC : automatická identifikace pohonového regulátoru identifikace elektromotoru a automatické nastavení jeho elektrických hodnot do regulátoru programování a nastavení vstupů a výstupů dynamické sledování motorových dat za běhu pohonu osciloskopické sledování průběhů dynamiky pohonu programovatelné funkční bloky zadávání a řízení vačkových pohybů s grafickým zobrazením výsledků pohybů rychlé a jednoduché uvedení pohonu do provozu využitím funkce zkráceného uvádění do provozu intuitivní ovládání usnadní obsluhu i nezkušenému uživateli komfortní možnost diagnostiky pomocí různých oken na monitoru a funkce osciloskopu jednoduché připojení k pohonu přes RS232 / 485 nebo Systembus (CANopen) Software DRIVE PLC DEVELOPER STUDIO Prostředí pro vývoj programů pro jednotku PLC v pohonech Jednotka PLC v pohonu je programována ve výkonném prostředí pro vývoj software, v němž zkušený programátor nebude nic postrádat. Kromě editorů pro pět různých programovacích jazyků IEC může využívat další funkce, jako např. debugger a simulátor. Výhody: menší náklady při návrhu a konstrukci

23 rychlejší uvedení do provozu snadnější údržba software Následující výhody PLC v pohonu tvoří základ pro inteligentní decentralizovaný řídicí a pohonný systém: známý způsob programování podle IEC programování v jazyku nejlépe vhodném pro danou aplikaci (z pěti jazyků IEC1131-3) programovací jazyky lze "míchat" čas cyklu v PLC pohonu volitelný možnost volby cyklických úkolů, řízených časem nebo událostí možnost importování existujících programů PLC odpadají časy cyklu sběrnice mezi PLC a regulátorem pohonu, to vede k zlepšení vlastností regulace a řízení značně se sníží zatížení sběrnice mezi PLC a měničem frekvence zmenší se zatížení centrální PLC a v některých případech mohou odpadnout malé decentralizované jednotky řízení. HMI zobrazovací zařízení pro styk člověk stroj HMI slouží styk mezi člověkem a strojem pro zadávání povelů pro ovládání stroje, vizualizaci strojových dat, programování stroje. Nabízíme základní tři druhy panelů HMI : textové panely grafické panely grafické dotykové panely Základní možnosti a vlastnosti panelů HMI : dynamické sledování dat za běhu pohonu zadávání a řízení dat zobrazení textů, obrázků, sloupcových grafů, bitmapových obrázků a animovaných grafik správa receptur zabezpečení dat před neoprávněným přístupem zadáním hesel zobrazení systémových hlášení zobrazení bezpečnostních hlášení tisk obrazovkových stránek komunikace po Systembus (CANopen) volně programovatelná funkční tlačítka, u některých typů možnost individuálních popisů pomocí zásuvných proužků Nabízíme řadu ovládacích panelů HMI s odstupňovaným rozsahem možností a funkcí, kterou tvoří kvalitní, výkonné a univerzálně použitelné přístroje. Poskytují vysoký komfort obsluhy, velký rozsah funkcí, hospodárný přístup a jsou koncipovány v přiměřeném designu. Textové panely HMI Textové panely jsou levné a kompaktní řešení pro jednodušší aplikace. Grafické panely HMI Grafické panely slučují úspornost a funkčnost spolu s vykokým komfortem v moderním designu. Toto kompaktní zařízení je schopno udržovat receptury a data graficky zobrazovat. Dotykové panely HMI (Touchscreens) Dotykové panely HMI slouží k pohodlnému ovládání s grafickým řízením výrobního procesu. Software HMI DESIGNER Pro programování HMI slouží programové vybavení HMI DESIGNER kde je možné plně definovat vlastnosti HMI panelů a jejich vlastností při řízení stroje. Základní možnosti a vlastnosti : automatická identifikace panelu HMI programování a nastavení vstupů a výstupů, komunikace na nadřazené zařízení přes CAN BUS

24 dynamické sledování dat za běhu pohonu programovatelné funkční klávesy zadávání a řízení dat zobrazení textů, obrázků, sloupcových grafů, bitmapových obrázků a animovaných grafik správa receptur zabezpečení dat před neoprávněným přístupem zadáním hesel zobrazení systémových hlášení zobrazení bezpečnostních hlášení tisk obrazovkových stránek komunikace po Systembus (CANopen) volně programovatelná funkční tlačítka, u některých typů možnost individuálních popisů pomocí zásuvných proužků Drive Server Pomocí OPC-Drive-Server je možné zřetelně snížit nároky na návrh a konstrukci. Funkci OPC-Drive-Server lze přirovnat k ovladači tiskárny. Instalování ovladače tiskárny umožní uživateli využívat tiskárnu ze všech programů jeho PC. Tomu odpovídá, že Drive Server dává k disposici všechny vlastnosti pohonu přes libovolný systém datové sběrnice jiným programům na PC prostřednictvím normovaného rozhraní OPC. Mohou to být např. programové nástroje pro zobrazení výsledků, sběr provozních dat nebo pro nastavení parametrů. Input / Output systém Vzrůstající stupeň automatizace strojů a zařízení a tím stoupající počet z periferního zařízení vede k vyšším nákladům na kabeláž. Decentralizovaný I/O-systém v krytí IP20 od Lenze přinese opět jasno a pořádek. Toto jsou flexibilní systémy pro individuální aplikace zákazníků a naladěny pro rozdílné funkční použití. Lenze nabízí dvě produktové koncepce. Kompaktní systém pro menší aplikace v digitální oblasti. Modulární systém pro objemné automatizační úlohy. Minimální rozměr při vysoké spolehlivosti. Lenze jako partnera dostane všechno z jedné ruky. Jeden sladěný systém s jednotným programovým vybavením pro všechny komponenty. Testování před zamýšleným softwareovým řešením přináší kratší projektovou fázi. Kompaktní tvar vytvoří místo ve Vašem skříňovém rozvaděči. Uspořádání v 1 nebo 3 vodičové technice je možné individuálně rozšiřovat a má pevný počet kanálů již v základu. Máte tak volný výběr se kterým produktem chcete Vaše aplikace řešit. Stačí pouze jednou zapracovat. Protože se obsluhují všechny moduly z oběma koncepcemi stejně, mohou být jednoduše spolu kombinované. Při uvedení do chodu šetříte čas při propojení. Jednoduchá výměna. Jen se třemi pohyby je elektronika rychle vyměněna. Přes přípojnou lištu zůstává zachováno celé pole spojení. Input / Output kompaktní systém Kompaktní koncepce zařízení s pevným počtem digitálních vstupů či výstupů. Pro komunikační rozhraní je jako základ použita Lenze systémová sběrnice CAN. Lenze nabízejí čtyři varianty 8, 16 a 32 kanálové moduly v jedno nebo třívodičové technice s až 24 vstupy a 8 výstupy. Moduly mají jeden SUB-D konektor pro připojení systémové směrnice zasunovací svorkovnicovou lištu s technologií tažných pružin pro rychlé propojení jakož i jeden vypínač pro uzlovou adresu. Systém pracuje v provozu spolehlivě se dá rychle a jednoduše namontovat na 35 milimetrů profilovou lištu. Systém garantuje jednoduché a rychlé konfigurování a uvedení do provozu.

25 Vyladění systému s jednotným softwarem pro všechny komponenty a testováním ještě před použitím k softwareovým řešením přináší pro Vás maximální rozměr spolehlivosti. Konfiguraci lze provádět za pomocí software Global Drive Control. Programování nového I/O-systému s naším SPS řídícím přístrojem lze jednoduše provádět v softwareovým vývojovým prostředí DDS. Input / Output modulární systém Tento modulární systém Vám nabízí komplexní automatizaci aplikací. K tomu patří kompletní I/O portfolio tvořené ze tři komponentů GATEWAY, elektronický modul a zadní stěna. Základem je element GATEWAY, který rozvíjí kompletní procesní datové rozhraní přes Lenze systémovou směrnici. Další modul představuje interní sběrnici jako zadní stěnu pro styk a komunikaci dat z procesu a parametrování dat dále i pro bezpečnou diagnózu informací. Elektronické moduly jsou potenciálně nezávislé a zabezpečují samotnou funkčnost I/O systému. Je možné volně kombinovat až 32 elementů a tím lze získat optimální kombinaci na příslušnou aplikaci. Následujícími elektronickými moduly dostaneme : Digital vstup - 8 kanálů Digital výstup - 8 kanálů - 1 A, 2 A Digital výstup - 4 kanály - relé 5 A Digital vstup / výstup - 8 kanálů Analog vstup - 4 kanály Analog výstup - 4 kanály Čítač - 1 MHz Zadní stěna sběrnice zajistí pro datový okruh GATEWAY spolehlivý provoz na čtyřech vývodech : zadní stěna, 1-pozice zadní stěna, 2-pozice zadní stěna, 4-pozice zadní stěna, 8-pozic Přes příslušné kombinace je možné zadní stěnu sběrnice optimálně přizpůsobit na daný počet elektronických modulů. Vyladění systému s jednotným softwarem pro všechny komponenty a testováním ještě před použitím k softwareovým řešením přináší pro Vás maximální rozměr spolehlivosti. Konfiguraci lze provádět za pomocí software Global Drive Control. Programování nového I/O-systému s naším SPS řídícím přístrojem lze jednoduše provádět v softwareovým vývojovým prostředí DDS. Elektromagnetické pérové brzdy typ BFK 458 brzdový moment Nm, 9 velikostí brzdy standartní napětí 24, 96, 103, 170, 180, 190, 205 V DC izolační tepelná třída F (155 C) modulární konstrukce ze základního modulu E nebo N izolační třída IP54ruční odbrždění bezazbestové obložení brzdných elementů ložisko na straně připojení brzdy není třeba nastavitelná vzduchová mezera centrální pero nebo evolventní ozub. pastorek Elektromagnetické pérové brzdy typ BFK 457 brzdový moment 0,5-12 Nm, 5 velikostí brzdy standartní napětí 24, 205 V DCizolační tepelná třída F (155 C) bezazbestové obložení brzdných elementů ložisko na straně připojení brzdy není třeba nastavitelná vzduchová mezera centrální pero nebo evolventní ozub. pastorek

26 Elektromagnetické pérové brzdy typ brzdový moment Nm, 9 velikostí brzdy standartní napětí 24, 103, 180, 205 V DC izolační tepelná třída F (155 C) jednoduchá montáž tachogenerátoru centrování přišroubovanou přírubou ruční odbrždění pro všechny velikosti bezazbestové obložení brzdných elementů ložisko na straně připojení brzdy není třeba Hydrodynamické rozběhové spojky umožňuje velmi těžké rozběhy velkých zařízení rozsah výkonů od kw, při 1500 ot/min 9 velikostí spojky kompaktní tvar s možností řemenového výstupu Brzdo-spojkové kombinace / princip : při konst.vstupních otáčkách výstup pulzuje brzdový a spojkový moment Nm, 5 velikostí standartní napětí 24 V DC patentované nastavení Mk bez demontáže krátké časy cyklů možnost dodávek s elektromotory a převodovkami Kloubové hřídele ekonomické a bezpečná varianta spojení mezi hřídely jednoduchá montáž nízké obvodové házení přenášené kroutící momenty do 720 Nm Elektronicky řízená brzda BFK458 MODITORQUE elektronicky řízená brzda je vhodná pro nasazení s brzdami řady BFK458 velikosti 08 až 20 (jmenovitý kroutící moment Mk = Nm) variabilní brzdný moment v rozsahu % pracovní napájení 24, 48 V DC, nebo Usíť AC náhrada vícestupňových brzd spínací logikou vysoký brzdící moment v malých rozměrech brzdy flexibilní možnost připojení ovládacích zařízení - pedálový ovladač - otáčková regulace - senzory - stupňovité spínání momentů - CAN BUS integrovaný čítač pracovních hodin umožňuje vyhodnocovat podmínky nasazení brzdy pokles výkonu brzdy přinese úsporu energie snížením napětí magnetu brzdy na hodnotu % velmi rychlá reakce brzdy proudovou přeregulací Hřídelové spojky Hřídelové spojky řady ROTEX umožňují spojení dvou hřídelů a jejich pružný záběr při rozběhu a pulzujícím běhu. Dále umožňuje i mírnou úhlovou nesouosost hřídelů. Spojky ROTEX se dodávají z těchto materiálů tvrzený hliník pod označením AL-D, litina pod označením GG25, ocelolitina pod označením GGG40, ocel pod označením STAHL Hřídelové spojky řady ROTEX umožňují přenášet výkony od do 1000 kw s přenášenými kroutícími momenty do Nm. Spojky ROTEX jsou vhodné pro elektromotory od osových výšek 56 do 450 mm. Hřídelové spojky ROTEX GS jsou určeny pro hřídelové spojení měřící a regulační techniky a vynikají především vysokou tuhostí spojení. Plastové věnce jsou v několika tvrdostech a je možné použití jak v chemickém, potavinářském,

27 tak i v klasickém strojírenství. Teplotní rozsah použití je od -50 do +150 C. Na obrázku je tato spojka zobrazena nahoře s červeným věncem. Podrobné informace zašleme na požádání. ROTEX Torzně pružná spojka torzně pružná tlumící chvění odolná proti roztržení axiálně výměnná všestranné opracování - dobré dynamické vlastnosti kompaktně konstruovaná - nízký setrvačný moment kroutící moment : do Nm světlost díry : do 200 mm materiál : šedá litina GG25, ocelolitina GGG40, ocel, hliník Hřídelové spojky řady BOWEX Hřídelové spojky řady BOWEX umožňují spojení dvou hřídelů a jejich pružný záběr při rozběhu a pulzujícím běhu. Dále umožňuje i mírnou dvojitou úhlovou nesouosost hřídelů. Spojky BOWEX se dodávají z těchto materiálů tvrzený plast jak pastorků tak převlečné spojky, slinutý kov na pastorku a tvrzený plast na převlečné spojce. Hřídelové spojky řady BOWEX umožňují přenášet výkony od 0.09 do 400 kw s přenášenými kroutícími momenty do Nm. Spojky BOWEX jsou vhodné pro elektromotory od osových výšek 56 do 355 mm. Hřídelové spojky BOWEX jsou určeny pro hřídelové spojení s velkou variabilitou nastavení souososti hřídelů beze ztráty funkčnosti a vynikají především vysokou tuhostí spojení. Spojky BOWEX je možné použití jak v chemickém, potavinářském, tak i v klasickém strojírenství. Teplotní rozsah použití je od -25 do +100 C. Na obrázku je tato spojka zobrazena dole s bílou převlečnosu spojkou. Podrobné informace zašleme na požádání. BoWex ELASTIC HE přírubová spojka pro spalovací motory pro pohon kompresorů, čerpadel, generátorů, rozdělovacích převodů čerpadel atd. princip činnosti založený na vysoké pružnosti při otáčení k dispozici v tvrdosti 40, 50 a 65 podle Shorea A axiálně výměnná nevyžaduje údržbu výkon : lze dodat až do výkonu motoru 500 kw rozměry : podle SAE 6½" až 14" finální otvory : s ozubením DIN nebo SAE, cylindrické otvory podle ISO H7, drážka pro lícované pero podle DIN 6885 list 1 ROFLEX - zubová spojka konstrukce podle DIN 740 tvar A (malá rozteč hřídelů) torzně pružná tlumící chvění odolná proti roztržení axiálně výměnná torzní tlumič výměnný v zamontovaném stavu u třídílného provedení kroutící moment : 30 Nm Nm materiál : GG 25 Ø otvoru : do 110 mm REVOLEX - čepová spojka torzně pružná tlumící chvění odolná proti roztržení axiálně výměnná torzní tlumič, čep výměnný v zamontovaném stavu torzní tlumič s progresivní charakteristikou pružiny kroutící moment : 18 Nm Nm materiál : GG 25 / ocel Ø otvoru : do 500 mm

28 MONOLASTIC pro aplikace do spalovacích motorů jednodílná elastická přírubová spojka použití pro pohony hydraulických pump axiálně zasouvací na hřídel pumpy jednoduchá montáž kompenzace radialních a úhlových výchylek Výkon : do výkonu dieselmotoru 50 kw Rozměry : připojení na setrvačník přes 3 šrouby nebo připojení přes SAE 6½", 7½" Vrtání : SAE nebo DIN ozubení LAMEX torzně tuhá křížová lamelová spojka s plastovými lamelami spiel- und wartungsfrei lamely z vysokopevných a zesílených uhlíkových plastových vláken lamely elektricky nevodivé torzně tuhá a pružná v ohybu Moment : 10 Nm Nm Vrtání : max. 90 mm Materiál : díly spojky ocel Lamely : plastická hmota RADEX - N Torzně tuhá spojka s ocelovými lamelami bez vůle a bez údržby odolná proti teplotě do 280º velká schopnost zachycení vyosení při malých vratných silách lamely z nerezové pružinové oceli rozměr vzdálenosti hřídelů možný až 5 m více informací konstrukce kroutící moment : 15 Nm Nm vrtání : max. 185 mm materiál : ocel RADEX - N Spojka s ocelovými lamelami byla vyvinuta jako bezvůlová a bezúdržbová celokovová spojka. Kompenzace vyosení hřídelů se realizuje pomocí ohybově měkkého, avšak ve směru k obvodu extrémně v krutu tuhého paketu lamel. Kompletní provedení spojky v oceli zaručuje maximální odolnost proti teplotě (běžné pohony do cca. 280 C). Stavebnicový systém spojek RADEX - N umožňuje optimální přizpůsobení k příslušné aplikaci. BoWex FLE PA Přírubové spojky pro spalovací motory pohon hydraulických čerpadel pro hydrostatické stavební stroje bez údržby z důvodu párování materiálu plast / ocel torzně tuhá funkční charakteristika odolnost proti teplotě do +130ºC axiálně výměnná výkon : dodává se do výkonu motoru 300 KW rozměry : podle SAE 6½" až 14" finální otvory : s ozubením DIN nebo SAE, cylindrické otvory v ISO H7, drážka pro lícované pero podle DIN 6885 list 1 MINEX -S Permanentní synchronní spojka hermeticky oddělená hnací a hnaná strana zabezpečení proti prosakování v čerpadlech a míchacích zařízeních bez údržby minimální opotřebení minimální vibrace efektivní pracovní ochrana efektivní ochrana životního prostředí kroutící moment : 3 Nm - 80 Nm vrtání : 0 mm - 50 mm materiál : ušlechtilá ocel

29 SYNTEX momentová bezpečnostní prokluzová spojka bez vůle, torzně tuhá ochrana proti přetížení vypnutí pohonu pomocí koncového spínače vysoká přesnost reakce kompaktní konstrukce minimální moment setrvačnosti dodává se v aretačním nebo synchronním provedení kroutící moment : 6 Nm Nm vnější průměr : 80 mm mm vrtání : 5 mm - 50 mm Vlastnosti : ochrana proti přetížení tvarovým stykem prostřednictvím kuliček, příp. válečků standardní program do Nm (vyšší kroutící momenty na poptávku) spolehlivá ochrana proti přetížení s přesným vypnutím nouzové zastavení pomocí mechanického koncového spínače nebo bezkontaktním snímačem minimální oblast rozptylu 3 kroutícího momentu také po delší době vyřazení z provozu libovolná nebo synchronní opětná aretace bezproblémové nastavení kroutícího momentu také v zamontovaném stavu jednoduchá vestavba, příp. přímá montáž dílů u zákazníka možnost kombinace se všemi hřídelovými spojkami KTR (ROTEX, BoWex atd.) ochrana proti korozi fosfátováním povrchu necitlivost na olej a tuhá maziva RUFLEX ochrana proti přetížení třecí silou standardní program do Nm (vyšší kroutící momenty na poptávku) neobsahuje azbest, organické třecí obložení pro běh nasucho velkoplošná, s velkou rezervou pro opotřebení možné speciální třecí obložení pro zvláštní aplikace ochrana proti korozi pozinkováním a chromátováním povrchu jednoduché nastavení kroutícího momentu také v zamontovaném stavu nouzové vypnutí při přetížení pomocí kontroly otáček možnost kombinace se všemi hřídelovými spojkami KTR (ROTEX, BoWex atd.) třecí obložení schválena pro aplikace externího ochranného krytí jednoduchá montáž zakázkových dílů minimální pokles kroutícího momentu při opotřebení z důvodu použití talířových pružin s plochou charakteristikou RUFLEX jednoduchá montáž a nastavení kroutícího momentu ochrana proti korozi pozinkováním a chromátováním povrchu velká hustota výkonu standardní třecí obložení se schválením pro externí ochranné krytí ideální pro montáž řetězových kol dodává se pro spojení hřídel-hřídel s ROTEX nebo BoWex kroutící moment : 0,5 Nm Nm vnější průměr : 30 mm mm vrtání : 4 mm mm KTR SI Vlastnosti ochrana proti přetížení tvarovým stykem prostřednictvím kuliček, příp. válečků standardní program do Nm (vyšší kroutící momenty na poptávku) spolehlivá ochrana proti přetížení s přesným vypnutím nouzové zastavení pomocí mechanického koncového spínače nebo bezkontaktním snímačem minimální oblast rozptylu 3 kroutícího momentu také po delší době vyřazení z provozu libovolná nebo synchronní opětná aretace bezproblémové nastavení kroutícího momentu také v zamontovaném stavu jednoduchá vestavba, příp. přímá montáž dílů u zákazníka možnost kombinace se všemi hřídelovými spojkami KTR (ROTEX, BoWex atd.)

30 ochrana proti korozi fosfátováním povrchu necitlivost na olej a tuhá maziva KTR SI vysoká přesnost reakce také při delší době použití vypnutí pohonu pomocí koncového spínače dodává se v provedení s průběžnou aretací, v synchronním provedení a s blokováním s různou konstrukcí pro každou aplikaci jednoduchá montáž a nastavení kroutícího momentu kroutící moment : 2,5 Nm Nm vnější průměr : 55 mm mm vrtání : 8 mm mm Mechanické hřídelové spojky typ TOLLOK Pro připojení rotačních elementů do dutin a hřídelů. Moderní upínací elementy pro spojení hřídele s nábojem, které nahrazují pero a drážku. Princip spočívá ve šroubovém spojení klínových dělených kroužků, které se rozpínají mezi hřídelem a otvorem ozubeného kola nebo řemenice. Hřídelové spojky TOLLOK se vyrábějí v 17 provedeních s rozsahem upínacího průměru vsunutého hřídele od 6 mm do 640 mm. Přenášený kroutící moment je 2 až Nm. Výhody hřídelových spojek TOLLOK : uchycení absolutně bez vůle velmi dobrý vystředěný běh i při vysokých otáčkách možnost přenosu nárazových nebo pulzujících zatížení přenos vysokých, přesně definovaných hodnot kroutícího momentu velmi jednoduchá montáž a demontáž, opětovné použití snadný výpočet 17 různých provedení pro průměr hřídele 6 až 640 mm na přání provedení chráněné proti korozi CLAMPEX Samostředící upínací sady spojení hřídel-náboj bez opotřebení bez dodatečného středění náboje axiální fixování náboje jednoduchá montáž kroutící moment : od 14 Nm Nm vrtání : od Ø 6 mm - Ø 600 mm materiál : ocel DATAFLEX Měření kroutícího momentu: inteligentně a za malou úhradu! S patentovaným principem měření DATAFLEX vzniká nové měřítko při měření kroutícího momentu. DATAFLEX nabízí vynikající výsledky při nízkých nákladech. S frekvenci měření nad 15 khz lze kontinuálně měřit také vysoce dynamické průběhy kroutícího momentu, zatímco doplňkový impulsní signál snímá otáčky. Z důvodu vynikajících vlastností principu měření DATAFLEX se objevují vedle techniky zkušebních zařízení nové oblasti aplikací, jako např. kontinuální kontrola strojů, měřící zařízení v řízení procesů nebo kontrola v zajišťování kvality. Vlastnosti nenákladné kompletní řešení bez údržby velmi vysoká frekvence měření rozsah měření od 200 Nm do 1000 Nm integrovaný snímač otáček univerzální oblast použití

31 POLY-NORM AR hřídelová spojka pro přenos síly s tlumením torzního kmitání axiálně zásuvná - jednoduchá montáž - bez údržby rychle sestavitelná minimální vzdálenost hřídelů rozsah použití od - 40ºC do + 100ºC, teplotní špičky až + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových oblast použití: všeobecné strojírenství POLY-NORM AZR - spojka s normalizovanou konstrukcí spojka s vloženou přírubou pro přenos síly s tlumením torzního kmitání axiálně zásuvná - jednoduchá montáž - bez údržby prostřední díl v normalizovaných délkách montuje a demontuje se radiálně rozsah použití od - 40ºC do + 100ºC, teplotní špičky až + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních úhlových oblast použití: převážně technika v oblasti čerpadel a kompresorů POLY-NORM AR/AZR přírubová spojka pro přenos síly s tlumením torzního kmitání axiálně zásuvná - jednoduchá montáž - bez údržby kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových rozsah použití od - 40ºC do + 100ºC, teplotní špičky až + 120ºC možná radiální montáž a demontáž hnacího a hnaného ústrojí přenos síly v zabudovaném stavu lze rozpojit oblast použití: všeobecné strojírenství POLY- spojka PKZ vynikající hřídelová spojka pružná v krutu a na ohyb na přání se zvýšenými svazky k odstranění vůle v krutu axiálně zásuvná - jednoduchá montáž - bez údržby rychle sestavitelná minimální vzdálenost hřídelů rozsah použití od - 40ºC do + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových oblast použití: všeobecné strojírenství POLY- spojka PKN vynikající hřídelová spojka pružná v krutu a na ohyb axiálně zásuvná - jednoduchá montáž - bez údržby rychle sestavitelná minimální vzdálenost hřídelů rozsah použití od - 40ºC do + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových oblast použití: všeobecné strojírenství POLY- spojka PKD vynikající hřídelová spojka pružná v krutu a na ohyb jednoduchá výměna svazku elastomeru v zabudovaném stavu axiálně zásuvná - jednoduchá montáž - bez údržby rychle sestavitelná minimální vzdálenost hřídelů radiálně rozpojitelná rozsah použití od - 40ºC do + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových oblast použití: všeobecné strojírenství POLY- spojka PKA - spojka s normalizovanou konstrukcí vynikající hřídelová spojka pružná v krutu a na ohyb jednoduchá výměna svazku elastomeru v zabudovaném stavu axiálně zásuvná - jednoduchá montáž - bez údržby prostřední díl v normalizovaných délkách montuje a demontuje se radiálně rozsah použití od - 40ºC do + 120ºC kompenzace chyb v souososti hřídelů: axiálních - radiálních - úhlových oblast použití: převážně technika v oblasti čerpadel a kompresorů

32 ServoFlex spojka typ 328 byly vyvinuté, aby přenášely rotační pohyby spolehlivě bez vůle a s tuhostí v krutu. Jako spojovací prvek mezi dvěma konci hřídelů ovlivňují na základě své minimální vlastní setrvačnosti vlastnosti vysoce dynamických pohonů jen zcela nepatrně. Přes svou torzní tuhost vyrovnává spojka ServoFlex nevyhnutelné chyby v souososti hřídelů a zabraňuje přídavnému radiálnímu a axiálnímu zatížení uložení hřídelů. Kroutící moment se přenáší pomocí silového svěracího spoje. Spojky tuhé v krutu Spojky ServoFlex a Arcoflex jsou membránové spojky v celoocelovém provedení. Přenos kroutícího momentu je bez vůle a tuhý v krutu. Úhlová rychlost se přenáší konstantně. Nevyskytuje se žádné dodatečné torzní kmitání. Při správném dimenzování a odborné montáži je možné počítat s téměř neomezenou životností. Spojky jsou konstruovány stavebnicovým způsobem a tedy nabízejí mnoho možností variant. Je možná kompenzace axiálních, úhlových a radiálních chyb v souososti hřídelů. Spojky se dodávají pro kroutící momenty až do 9000 Nm. Spojky pružné v krutu Spojky HexaFlex spojují hnací a hnaný hřídel jako kardanový kloub. Oba symetrické náboje jsou spolu spojeny prostřednictvím kloubového kotouče se smyčkami. Kloubový kotouč tlumí rázy a posunuje frekvence torzního kmitání v oblasti kroutícího momentu do 4500 Nm. Spojky Lovejoy jsou spojky pro spojení hřídelů uzpůsobené pro zasunutí. Oba symetrické náboje spojuje elastická hvězdice prostřednictvím tvarového styku, který je odolný proti roztržení pro přenos kroutícího momentu do 750 Nm. Materiál hvězdice je vybrán podle individuálních podmínek provozu.

33 ArcOgrip upínací elementy Bezpečné a hospodárné spojení hřídel-náboj jako alternativa k lícovaným perům, klínům a profilovým ozubením nabízí ArcOgrip upínací prvky. Kvalitativně vysoce jakostní výrobky se dodávají ve velkém množství variant, které pokrývají téměř každou aplikaci spojení pomocí silového styku. Jednoduchá montáž a demontáž nabízí netušený potenciál úspor, který vedle dalších technických předností, jako je vysoký přenos kroutícího momentu, zmenšené montážní rozměry, častější opětovná použitelnost a přenos bez vůle, obstojí před každým důkladným posuzováním hospodárnosti. Rozsah kroutícího momentu je až do Nm. Elektromagnetické zubové spojky Elektromagneticky ovládané zubové spojky přenášejí kroutící moment bez skluzu. Přenášený kroutící moment jakož i spínací vlastnosti spojek jsou závislé ve velké míře na provedení ozubení spojky. Všechny sériově nabízené tvary zubů mohou být provedeny také pro případ aplikace synchronizace zajištění v jedné nebo více polohách. Zubové spojky jsou nabízeny s a bez kluzného kroužku. Mohou se též s výhodou použít jako pojistné spojky proti přetížení. Spojky se dodávají pro přenos kroutícího momentu do Nm. Pneumatické zubové spojky Pneumaticky ovládané zubové spojky přenášejí nastavitelný kroutící moment tvarovým stykem při malém tlaku vzduchu do 6 bar. Není nutné žádné přídavné napájení energií a z toho vyplývá, že se také nemusí odvádět žádná přebytečná tepelná energie. Různé tvary zubů dovolují nejrozličnější varianty synchronizace. Provedení se stojícím nebo obíhajícím válcem se dodávají pro chod v oleji nebo na sucho a přenášejí kroutící momenty do 2200 Nm.

34 Pojistné spojky proti přetížení Spojky SecMatic se bezpečně vypínají při překročení předem nastaveného kroutícího momentu. Drahé konstrukční celky u strojů, obrobky nebo nástroje jsou spolehlivě chráněny před mechanickým zničením, účinně se zabrání dlouhým prostojům nebo nákladnému nahrazování konstrukčních součástí. Pojistné spojky jsou ve volnoběžném provedení bez zbytkového kroutícího momentu nebo se synchronním opětovným sepnutím. Provedení absolutně bez vůle v krutu pro střídavé kroutící momenty jakož i konstrukce pro různé brzdicí a hnací momenty doplňují program pro momenty přetížení do 1600 Nm. Spojky SecMatic bez vůle - typ 585 Spojka SecMatic splňuje svou kompaktní konstrukcí vynikajícím způsobem požadavek na přenos momentu bez vůle a tuhost v krutu. Funkčním prvkem je speciálně tvarovaná membrána z nerezové pružinové oceli, ohybově měkká v axiálním směru a torzně tuhá ve směru obvodu. Systém je chráněný patentem. Integrovaný upínací prvek spojuje spojku s hřídelí. Ideální omezovač kroutícího momentu v pohonech posuvů, u obráběcích strojů, dřevoobráběcích strojů, balicích strojů, robotizovaných systémů atd. Spojky SecMatic s ozubením TwinArc Pojistné spojky proti přetížení se často používají ve sdružených odbočkách hlavních větví pohonů. Z toho vzniká požadavek na zcela speciální dynamické chování: přenos omezeného momentu ve směru pohánění jakož i značně vysokého momentu ve směru brždění, např. při nouzovém zastavení celého zařízení. Tento problém řeší nové ozubení TwinArc, které s rozdílným úhlem boků zubů v obou směrech otáčení má tu vlastnost, že ve směru pohánění je nastavena velká citlivost spojky a ve směru brždění působí spojka robustně a s plnou účinností.

35 Pólové třecí spojky - typ 450 Pólová třecí spojka doplňuje náš program elektromagneticky spínaných spojek. Princip konstrukce umožňuje přenos kroutícího momentu bez vůle pomocí silového styku a provoz je absolutně bez údržby. Ve vypnutém stavu nastává úplné odpojení obou polovin spojky. Zbytkový kroutící moment a opotřebení při chodu naprázdno jsou vyloučeny. Spojka bez třecího obložení může nalézt své použití také tam, kde nelze zabránit výskytu nečistot a oleje, aniž by byly ovlivněny její spínací schopnosti. Jmenovité momenty jsou toho času 500, 1000 a 2000 Nm. Hydraulické hřídelové spojky typ ETP Pro vysoce kvalitní a bezpečné spojení hřídelů v dutinách. Princip práce spojky ETP je hydrokapalina v dutině válcové plochy. Otočením šroubů v čele spojky vytvoříme tlak kapaliny a kanálky jej přeneseme do válcové plochy, která se roztáhne a upevní hřídel do dutiny. Hřídelové spojky ETP se vyrábějí v pěti provedeních s rozsahem upínacího průměru vsunutého hřídele od 6 mm do 220 mm. Přenášený kroutící moment je 5 až Nm Výhody hřídelových spojek ETP : uchycení absolutně bez vůle velmi dobrý vystředěný běh i při vysokých otáčkách možnost přenosu nárazových nebo pulzujících zatížení přenos vysokých hodnot kroutícího momentu velmi jednoduchá montáž a demontáž, opětovné použití na přání provedení chráněné proti korozi
