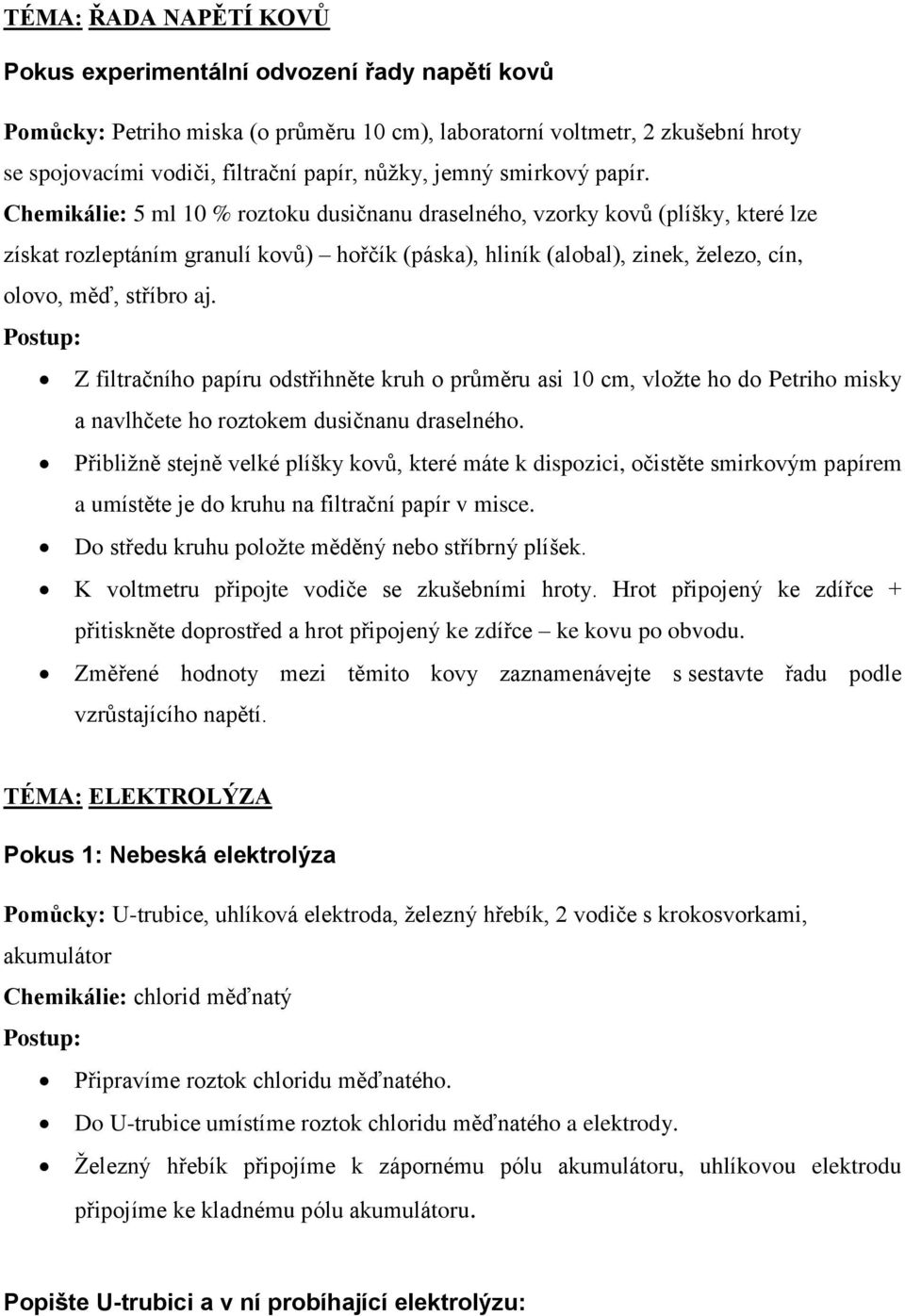

1 TÉMA: ŘADA NAPĚTÍ KOVŮ Pokus experimentální odvození řady napětí kovů Pomůcky: Petriho miska (o průměru 10 cm), laboratorní voltmetr, 2 zkušební hroty se spojovacími vodiči, filtrační papír, nůžky, jemný smirkový papír. Chemikálie: 5 ml 10 % roztoku dusičnanu draselného, vzorky kovů (plíšky, které lze získat rozleptáním granulí kovů) hořčík (páska), hliník (alobal), zinek, železo, cín, olovo, měď, stříbro aj. Z filtračního papíru odstřihněte kruh o průměru asi 10 cm, vložte ho do Petriho misky a navlhčete ho roztokem dusičnanu draselného. Přibližně stejně velké plíšky kovů, které máte k dispozici, očistěte smirkovým papírem a umístěte je do kruhu na filtrační papír v misce. Do středu kruhu položte měděný nebo stříbrný plíšek. K voltmetru připojte vodiče se zkušebními hroty. Hrot připojený ke zdířce + přitiskněte doprostřed a hrot připojený ke zdířce ke kovu po obvodu. Změřené hodnoty mezi těmito kovy zaznamenávejte s sestavte řadu podle vzrůstajícího napětí. TÉMA: ELEKTROLÝZA Pokus 1: Nebeská elektrolýza Pomůcky: U-trubice, uhlíková elektroda, železný hřebík, 2 vodiče s krokosvorkami, akumulátor Chemikálie: chlorid měďnatý Připravíme roztok chloridu měďnatého. Do U-trubice umístíme roztok chloridu měďnatého a elektrody. Železný hřebík připojíme k zápornému pólu akumulátoru, uhlíkovou elektrodu připojíme ke kladnému pólu akumulátoru. Popište U-trubici a v ní probíhající elektrolýzu:

Chemikálie: 5 ml 10 % roztoku dusičnanu draselného, vzorky kovů (plíšky, které lze získat rozleptáním granulí kovů) hořčík (páska), hliník (alobal), zinek, železo, cín, olovo, měď, stříbro aj.

Pokus 2: Elektrolytická transfuze Pomůcky: injekční stříkačka, 2 jehly, vodiče, akumulátor, stojan, kádinka Chemikálie: 36% kyselina sírova, potravinářské barvivo Do vody přikápneme kyselinu sírovou

Pod injekční stříkačku umístíme kádinku. Jehly (elektrody) pomocí vodičů zapojíme k akumulátoru.

2 Pokus 2: Elektrolytická transfuze Pomůcky: injekční stříkačka, 2 jehly, vodiče, akumulátor, stojan, kádinka Chemikálie: 36% kyselina sírova, potravinářské barvivo Do vody přikápneme kyselinu sírovou a obarvíme potravinářským barvivem. Injekční stříkačku naplníme 3ml elektrolytu. Nesmí se vytvořit bubliny! Do injekční stříkačky zapíchneme jehly. Injekční stříkačku umístíme do stojanu. Pod injekční stříkačku umístíme kádinku. Jehly (elektrody) pomocí vodičů zapojíme k akumulátoru. Pokus 3: Pestrobarevná elektrolýza Pomůcky: U-trubice, 2 uhlíkové elektrody, 2 vodiče s krokosvorkami, akumulátor Chemikálie: jodid draselný, fenolftalein, tužší škrobový maz Připravíme roztok jodidu draselného. Do U-trubice umístíme ze strany katody škrobový maz. Roztok jodidu draselného nalijeme z obou stran trubice. Do prostoru katody kápneme roztok fenolftaleinu.

3 Vložíme elektrody, připojíme k akumulátoru. Pokus 4: Elektrolýza jako domácí pokus aneb Semafor pro chodce Pomůcky: sklenice od Nuttely, 2 uhlíkové elektrody, 2 vodiče s krokosvorkami, akumulátor (plochá baterie), piják Chemikálie: chlorid sodný (kuchyňská sůl), indikátor ze zelí Připravíme roztok chloridu sodného. Do sklenice od Nuttely nalijeme roztok chloridu sodného s indikátorem ze zelí. Doprostřed sklenice vložíme piják jako polopropustnou membránu mezi elektrodami. Vložíme elektrody, připojíme k akumulátoru. Pokus 5: Kreslíme elektrickým proudem I. Pomůcky: podložka, alobal, filtrační papír, 2 vodiče s krokosvorkami, zdroj stejnosměrného napětí (akumulátor, plochá baterie), štětec, hřebík (vidlička nebo nůž) Chemikálie: jodid draselný, škrob Připravíme nasycený roztok jodidu draselného a přilijeme trochu škrobového mazu. Podložku na kreslení obalíme alobalem. Filtrační papír natřeme na podložce roztokem. Alobal připojíme k akumulátoru na záporný pól, druhou elektrodu tvoří hřebík nebo příbor připojíme vodičem na kladný pól. Hřebíkem, vidličkou nebo nožem kreslíme po navlhčeném papíru. Upozornění: Hřebík, vidličku ani nůž nepokládáme na alobal!!! Pokus 6: Kreslíme elektrickým proudem II. Pomůcky: Petriho miska, hodinové sklo, filtrační papír, štětec, zdroj stejnosměrného napětí (akumulátor, plochá baterie), hřebík (vidlička nebo nůž)

sodný (kuchyňská sůl), indikátor ze zelí Připravíme roztok chloridu sodného. Do sklenice od Nuttely nalijeme roztok chloridu sodného s indikátorem ze zelí.

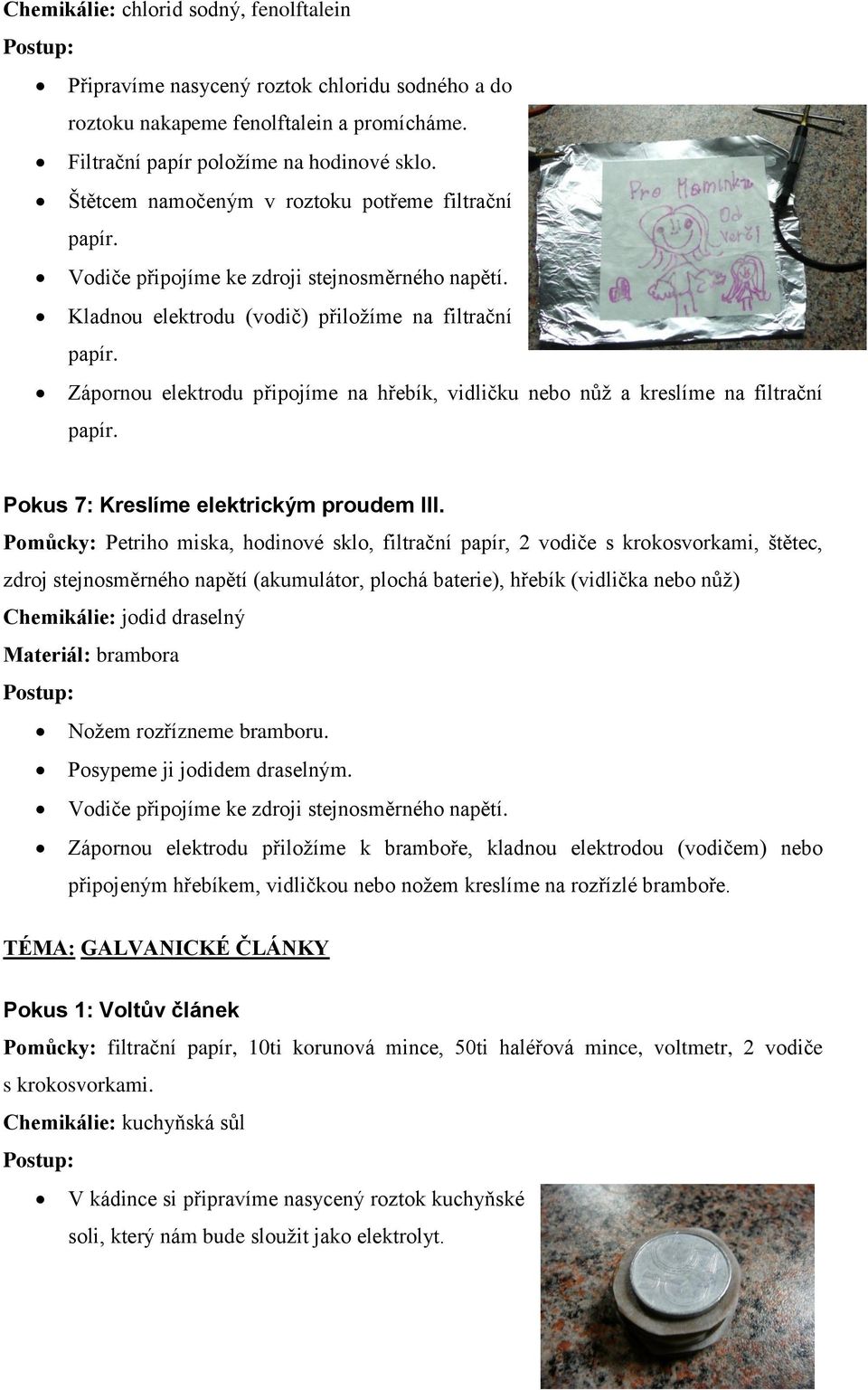

4 Chemikálie: chlorid sodný, fenolftalein Připravíme nasycený roztok chloridu sodného a do roztoku nakapeme fenolftalein a promícháme. Filtrační papír položíme na hodinové sklo. Štětcem namočeným v roztoku potřeme filtrační papír. Vodiče připojíme ke zdroji stejnosměrného napětí. Kladnou elektrodu (vodič) přiložíme na filtrační papír. Zápornou elektrodu připojíme na hřebík, vidličku nebo nůž a kreslíme na filtrační papír. Pokus 7: Kreslíme elektrickým proudem III. Pomůcky: Petriho miska, hodinové sklo, filtrační papír, 2 vodiče s krokosvorkami, štětec, zdroj stejnosměrného napětí (akumulátor, plochá baterie), hřebík (vidlička nebo nůž) Chemikálie: jodid draselný Materiál: brambora Nožem rozřízneme bramboru. Posypeme ji jodidem draselným. Vodiče připojíme ke zdroji stejnosměrného napětí. Zápornou elektrodu přiložíme k bramboře, kladnou elektrodou (vodičem) nebo připojeným hřebíkem, vidličkou nebo nožem kreslíme na rozřízlé bramboře. TÉMA: GALVANICKÉ ČLÁNKY Pokus 1: Voltův článek Pomůcky: filtrační papír, 10ti korunová mince, 50ti haléřová mince, voltmetr, 2 vodiče s krokosvorkami. Chemikálie: kuchyňská sůl V kádince si připravíme nasycený roztok kuchyňské soli, který nám bude sloužit jako elektrolyt.

Zápornou elektrodu připojíme na hřebík, vidličku nebo nůž a kreslíme na filtrační papír. Pokus 7: Kreslíme elektrickým proudem III.

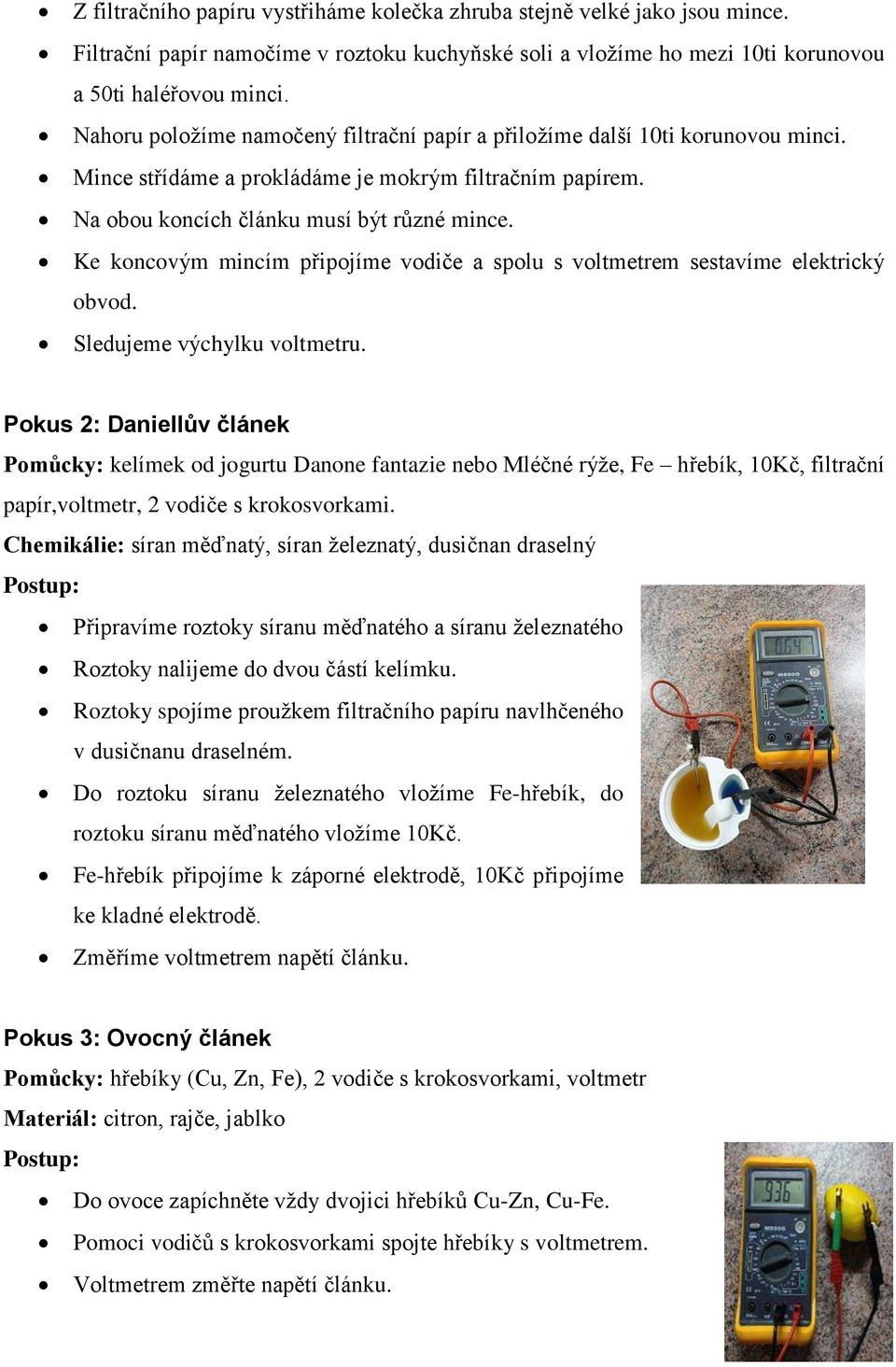

5 Z filtračního papíru vystřiháme kolečka zhruba stejně velké jako jsou mince. Filtrační papír namočíme v roztoku kuchyňské soli a vložíme ho mezi 10ti korunovou a 50ti haléřovou minci. Nahoru položíme namočený filtrační papír a přiložíme další 10ti korunovou minci. Mince střídáme a prokládáme je mokrým filtračním papírem. Na obou koncích článku musí být různé mince. Ke koncovým mincím připojíme vodiče a spolu s voltmetrem sestavíme elektrický obvod. Sledujeme výchylku voltmetru. Pokus 2: Daniellův článek Pomůcky: kelímek od jogurtu Danone fantazie nebo Mléčné rýže, Fe hřebík, 10Kč, filtrační papír,voltmetr, 2 vodiče s krokosvorkami. Chemikálie: síran měďnatý, síran železnatý, dusičnan draselný Připravíme roztoky síranu měďnatého a síranu železnatého Roztoky nalijeme do dvou částí kelímku. Roztoky spojíme proužkem filtračního papíru navlhčeného v dusičnanu draselném. Do roztoku síranu železnatého vložíme Fe-hřebík, do roztoku síranu měďnatého vložíme 10Kč. Fe-hřebík připojíme k záporné elektrodě, 10Kč připojíme ke kladné elektrodě. Změříme voltmetrem napětí článku. Pokus 3: Ovocný článek Pomůcky: hřebíky (Cu, Zn, Fe), 2 vodiče s krokosvorkami, voltmetr Materiál: citron, rajče, jablko Do ovoce zapíchněte vždy dvojici hřebíků Cu-Zn, Cu-Fe. Pomoci vodičů s krokosvorkami spojte hřebíky s voltmetrem. Voltmetrem změřte napětí článku.

Ke koncovým mincím připojíme vodiče a spolu s voltmetrem sestavíme elektrický obvod. Sledujeme výchylku voltmetru.

6 Pokus 4: Domácí výroba monočlánku Pomůcky: uhlíková tyčinka, krabička od filmu, alobal, nůžky, rýže v sáčku, hrnec, 2 vodiče, voltmetr Celý vnitřek krabičky od filmu vyložíme alobalem tak, aby část alobalu z krabičky vyčnívala. Podle návodu uvaříme sáček rýže, vychladlý vývar nalijeme do krabičky s alobalem. Do víčka krabičky od filmu nožem nebo nůžkami propíchneme otvor a zasuneme do něj uhlíkovou tyčinku. Uzavřeme víčkem krabičku od filmu. Na koncích dvou vodičů odstraníme izolaci, odizolovaný konec jednoho vodiče navineme okolo uhlíku. Druhý vodič omotáme odizolovaným koncem okolo vyčnívajícího alobalu na krabičce. Voltmetrem změříme napětí na vodičích.

Do víčka krabičky od filmu nožem nebo nůžkami propíchneme otvor a zasuneme do něj uhlíkovou tyčinku. Uzavřeme víčkem krabičku od filmu.
