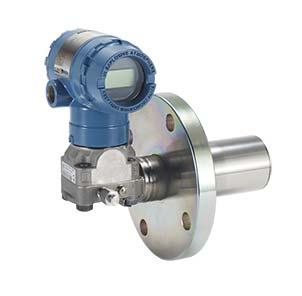

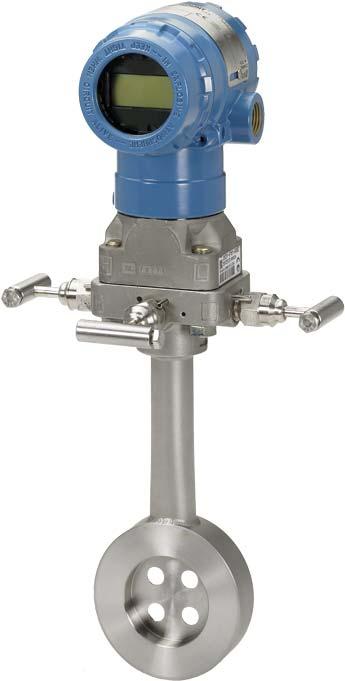

Převodník tlaku Rosemount 2051 Převodník průtokoměru Rosemount řady 2051CF s protokolem FOUNDATION fieldbus

Transkript

1 , rev. GC Převodník tlaku Rosemount 2051 Převodník průtokoměru Rosemount řady 2051CF s protokolem FOUNDATION fieldbus Před instalací převodníku se přesvědčte, že je v hostitelských systémech nainstalován správný ovladač zařízení. Viz Připravenost systému na straně 3.

2 UPOZORNĚNÍ Tento průvodce instalací obsahuje základní pokyny pro instalaci převodníků Rosemount řady Neposkytuje však pokyny pro konfiguraci, diagnostiku, údržbu, servis, odstraňování poruch, instalace pro prostředí s nebezpečím výbuchu, instalace odolné proti vzplanutí a zabezpečené instalace. Další pokyny jsou uvedeny v referenční příručce převodníku řady 2051 (číslo dokumentu ). Tato příručka je k dispozici také v elektronické podobě na internetových stránkách VAROVÁNÍ Výbuch může způsobit smrt, nebo vážné zranění. Instalace tohoto vysílače v prostředí s nebezpečím výbuchu se musí provádět v souladu s ustanoveními místních, národních a mezinárodních norem, zákonů a provozních předpisů. Seznamte se prosím s kapitolou Certifikace v referenční příručce převodníku řady 2051, kde jsou uvedena všechna omezení vztahující se k bezpečné instalaci. V případě instalace odolné proti výbuchu/vzplanutí neodnímejte kryty převodníku, pokud je zařízení pod napětím. Provozní netěsnosti mohou způsobit zranění, nebo smrt. Pro zamezení provozním netěsnostem používejte pouze těsnicí O kroužek určený pro utěsnění odpovídajícího adaptéru příruby. Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění. Vyvarujte se dotyku holých konců vodičů a svorek. Vysoké napětí, které může být přítomno na vodičích, může způsobit zasažení elektrickým proudem. Vstupy pro vodiče/kabely Pokud není označeno jinak, používají vstupy pro vodiče/kabely do skříně převodníku závit 1 /2-14 NPT. Při uzavírání těchto vstupů používejte pouze záslepky, adaptéry, hrdla, nebo elektroinstalační vedení s kompatibilním typem závitu. Obsah Připravenost systému strana 3 Ověření správného ovladače zařízení strana 3 Instalace převodníku strana 4 Značení strana 8 Natočení skříně strana 9 Nastavení přepínačů strana 10 Zapojení, uzemnění a připojení napájení strana 11 Konfigurace strana 13 Seřízení nuly převodníku strana 22 Certifikace převodníku strana 23 2

3 Připravenost systému Ověření správného ovladače zařízení Ověřte, zda je ve Vašich systémech nainstalován správný ovladač zařízení (DD/DTM ) pro zajištění náležité komunikace. Správný ovladač si stáhněte na internetové stránce dodavatele určené ke stahování informací nebo Verze a ovladače převodníku Rosemount 2051 Tabulka 1 poskytuje informace nezbytné pro zajištění, že máte nainstalován správný ovladač a máte k dispozici správnou dokumentaci pro Vaše zařízení. Tabulka 1. Verze a soubory pro převodník Rosemount 2051 FOUNDATION fieldbus Verze zařízení (1) Hostitelský systém Ovladač zařízení (DD) (2) Získat na adrese Ovladač zařízení (DTM) Číslo dokumentu příručky Všechny DD4: DD, ver. 1 Všechny DD5: DD, ver Emerson Emerson AMS V 10.5, nebo vyšší: DD, ver. 2 AMS V 8 až 10.5: DD, ver , rev. BA, nebo novější Emerson 375 / 475: DD, ver. 2 Všechny DD4: DD, ver Všechny DD5: NA Není k dispozici Emerson AMS ver. 8, nebo vyšší: DD, ver , rev. AA Emerson 375 / 475: DD, ver Verzi zařízení FOUNDATION fieldbus lze zjistit pomocí konfiguračního nástroje způsobilého pro sběrnici FOUNDATION fieldbus. 2. Názvy souborů ovladače zařízení používají verzi zařízení a DD. Pro přístup k funkcím musí být nainstalován na Vašem hostitelském systému ovládání a hostitelském systému řízení a údržby provozních prostředků a na Vašich konfiguračních nástrojích správný ovladač zařízení. Obrázek 1 Blokové schéma instalace Zahájení instalace Lokalizace zařízení 1. Instalace převodníku 4. Nastavení přepínačů a softwarové ochrany proti zápisu 6. Konfigurace 2. Štítek o uvedení do provozu 5. Uzemnění, zapojení a připojení napájení 7. Seřízení nuly převodníku 3. Natočení skříně Hotovo 3

4 Instalace převodníku Krok 1: Montáž převodníku Aplikace s kapalinami Coplanar Vřazený 1. Umístěte vývody na boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou. 3. Namontujte převodník tak, aby vypouštěcí/odvzdušňovací ventily směřovaly nahoru. Aplikace s plyny Coplanar Vřazený 1. Umístěte vývody na horní, nebo boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo nad touto rovinou. Aplikace s párou Coplanar Vřazený 1. Umístěte vývody na boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou. 3. Naplňte impulzní vedení vodou. 4

5 Obrázek 2 Montáž na trubku a panel Montáž na panel (1) Příruba Coplanar Montáž na trubku Klasická příruba Rosemount 2051T 1. Šrouby 5/16 x 1 1/2 pro montáž na panel dodává zákazník. Pokyny pro šroubové spoje Pokud instalace převodníku vyžaduje montáž procesních přírub, rozvodného potrubí nebo adaptérů příruby, postupujte podle montážních pokynů tak, abyste zajistili pevné utěsnění potřebné pro dodržení optimálních provozních charakteristik převodníku. Používejte pouze šrouby dodané s převodníkem, nebo zakoupené od společnosti Emerson jako náhradní díly. Obrázek 3 na straně 6 znázorňuje běžné sestavy převodníku s délkou šroubů potřebnou pro správnou montáž. 5

6 Obrázek 3 Běžné sestavy převodníku A C 4 x 57 mm (2,25 palce) D 4 x 44 mm (1,75 palce) B 4 x 44 mm (1,75 palce) 4 x 38 mm (1,50 palce) 4 x 73 mm (2,88 palce) 4 x 44 mm (1,75 palce) A. Převodník s přírubou Coplanar B. Převodník s přírubou Coplanar a volitelnými adaptéry příruby C. Převodník s klasickou přírubou a volitelnými adaptéry příruby D. Převodník s přírubou Coplanar, volitelným rozvodným potrubím a adaptéry příruby Šrouby jsou obvykle z uhlíkové, nebo nerezové oceli. Ověřte správnost materiálu podle označení na hlavě šroubu a podle údajů v tabulce 2 na straně 7. Pokud není materiál šroubu uveden v tabulce 2, obraťte se na nejbližšího zástupce společnosti Emerson pro získání více informací. Šrouby z uhlíkové oceli nevyžadují mazání a na šroubech z nerezové oceli je nanesena slabá vrstva maziva pro snadnější instalaci. Při instalaci obou typů šroubů se však nesmí použít žádná další maziva. Při instalaci šroubů postupujte následujícím způsobem: 1. Nejprve utáhněte šrouby rukou. 2. Poté šrouby dotáhněte v křížovém sledu na počáteční hodnotu utahovacího momentu. Počáteční utahovací moment naleznete v tabulce Stejným křížovým sledem pak dotáhněte šrouby na konečný utahovací moment. Konečný utahovací moment najdete v tabulce Před natlakováním zkontrolujte, zda přírubové šrouby vyčnívají z otvorů pro šrouby modulu senzoru. 6

7 Tabulka 2. Hodnoty utahovacího momentu pro přírubové šrouby a adaptéry příruby Materiál šroubů Označení na hlavě Počáteční utahovací moment Konečný utahovací moment Uhlíková ocel (CS) B7M 34 Nm (300 libropalců) 73,4 Nm (650 libropalců) Nerezová ocel (SST) R B8M STM SW Nm (150 libropalců) 34 Nm (300 libropalců) Těsnicí O kroužky s adaptéry příruby VAROVÁNÍ V případě instalace nesprávných těsnicích O kroužků adaptérů příruby může dojít k provozním netěsnostem s následkem smrtelného, nebo vážného zranění. Oba dva adaptéry příruby se liší drážkami pro těsnicí O kroužky. Použijte pouze takový těsnicí O kroužek, který je určen pro daný adaptér příruby, jak je uvedeno níže. Obrázek 4 Umístění těsnicího O kroužku Rosemount 3051S/3051/2051/3001/3095 A B Rosemount 1151 A C D B C D A. Adaptér příruby B. Těsnicí O kroužek C. Materiál na bázi PTFE D. Elastomer 7

8 Při každé demontáži přírub nebo adaptérů vizuálně zkontrolujte těsnicí O kroužky. Pokud vykazují jakékoli známky poškození, jako jsou například vrypy nebo zářezy, kroužky vyměňte. V případě výměny těsnicích O kroužků po instalaci znovu utáhněte přírubové šrouby a ustavovací šrouby pro správné usazení těsnicích O kroužků z PTFE. Orientace vřazeného měřicího převodníku Nízkotlaký port (referenční atmosférický tlak) na vřazeném měřicím převodníku je umístěn v hrdle převodníku za skříní. Odvzdušňovací průduch je v rozsahu 360 okolo převodníku mezi skříní a senzorem. (Viz obrázek 5.) Udržujte odvzdušňovací průduch bez jakýchkoliv překážek tvořených zejména nátěrem, prachem a mazivem tak, že převodník nainstalujete způsobem umožňujícím odtok kapalin. Obrázek 5 Nízkotlaký port vřazeného měřicího převodníku A A A. Umístění tlakového portu Krok 2: Značení Identifikační (papírový) štítek o uvedení do provozu Pro identifikaci, které zařízení se nachází na konkrétním místě, použijte odnímatelný štítek dodávaný společně s převodníkem. Zajistěte, aby štítek fyzického zařízení (pole štítku PD (Physical Device - fyzické zařízení)) byl na obou místech odnímatelného identifikačního štítku správně vyplněn, a odtrhněte spodní část štítku každého převodníku. Popis zařízení (Device Description) načtený do hostitelského systému musí mít stejné číslo revize, jako má popis zařízení (DD) tohoto zařízení, viz Připravenost systému na straně 3. 8

9 Prův odce rychlého uv edení do prov ozu Obrázek 6 Štítek o uvedení do provozu Commissioning Tag DEVICE ID: DEVICE REVISION: 1.1 PHYSICAL DEVICE TAG DEVICE ID: Device Barcode DEVICE REVISION: 1.1 S / N : PHYSICAL DEVICE TAG A Commissioning Tag DEVICE ID: AC DEVICE REVISION: 2.1 PHYSICAL DEVICE TAG DEVICE ID: AC Device Barcode DEVICE REVISION: 2.1 S / N : PHYSICAL DEVICE TAG A. Verze zařízení Popis zařízení (Device Description) načtený do hostitelského systému musí mít stejné číslo revize, jako má popis (DD) tohoto zařízení. Popis zařízení lze stáhnout z internetové stránky hostitelského systému, nebo na internetových stránkách zvolením Download Device Drivers (Stažení ovladačů zařízení) v bodě Product Quick Links (Rychlé odkazy na výrobek). Můžete také navštívit internetové stránky a zvolit položku End User Resources (Zdroje pro koncové uživatele). Krok 3: Natočení skříně Pro zlepšení přístupu k vedení v provozních podmínkách, nebo pro lepší čitelnost volitelného LCD displeje: Obrázek 7 Natočení skříně A A. Stavěcí šroub natáčení skříně (5/64 palce) 9

10 1. Uvolněte stavěcí šroub natáčení skříně. 2. Nejdříve otočte skříň ve směru chodu hodinových ručiček, až dosáhnete požadované polohy. 3. Pokud požadované polohy natočení nelze dosáhnout z důvodu konce závitu, natočte skříň proti směru chodu hodinových ručiček tak, až dosáhnete požadované polohy (změna natočení je možná až do 360 od konce závitu). 4. Když se dosáhne požadované polohy, znovu dotáhněte stavěcí šroub natočení skříně utahovacím momentem, který není větší než 7 libropalců. Krok 4: Nastavení přepínačů Před instalací nastavte přepínač simulace a bezpečnostní přepínač tak, jak je znázorněno na obrázku 8. Přepínač simulace aktivuje, nebo deaktivuje simulované poplachy a simulovaný stav a hodnoty bloku AI. Výchozí poloha přepínače simulace je aktivovaná poloha. Bezpečnostní přepínač umožňuje (symbol odemknutí), nebo zabraňuje (symbol uzamknutí) jakékoli konfiguraci převodníku. - Standardně je bezpečnostní přepínač vypnut (symbol odemknutí). - Bezpečnostní přepínač lze aktivovat, nebo deaktivovat v softwaru. Při změně konfigurace přepínače postupujte následujícím způsobem: 1. Pokud je převodník nainstalován, zabezpečte smyčku a vypněte napájení. 2. Demontujte kryt skříně na opačné straně od strany svorek buzení. V prostředí s nebezpečím výbuchu nesnímejte kryt zařízení, pokud je obvod pod napětím. 3. Přesuňte bezpečnostní přepínač a přepínač simulace do požadované polohy. 4. Namontujte zpět kryt skříně. Doporučujeme Vám dotáhnout kryt tak, aby mezi krytem a skříní nebyla žádná mezera. 10

11 DP Obrázek 8 Přepínač simulace a bezpečnostní přepínač C B A D E F A. Poloha deaktivované simulace B. Přepínač simulace C. Poloha aktivované simulace (výchozí poloha) D. Poloha zablokované bezpečnosti E. Bezpečnostní přepínač F. Poloha odblokované bezpečnosti (výchozí poloha) Krok 5: Zapojení, uzemnění a připojení napájení Pro zajištění, aby stejnosměrné napětí na napájecích svorkách převodníku nepokleslo pod hodnotu 9 V, použijte měděné vodiče dostatečného průřezu. Napájecí napětí se může měnit, a to především při neobvyklých podmínkách, jako je například provoz na záložní baterie. Při normálních provozních podmínkách se doporučuje stejnosměrné napětí 12 V. Pro zapojení se doporučuje odstíněný kroucený dvoužilový kabel typu A. 1. Pro připojení převodníku k napájení připojte napájecí kabely ke svorkám označeným na štítku svorkovnice. Obrázek 9 Zapojení svorek C A B F D E A. Minimalizace vzdálenosti B. Odříznutí a izolace stínění C. Ochranná zemnicí svorka (neuzemňujte stínění kabelu k převodníku) D. Izolace stínění E. Minimalizace vzdálenosti F. Připojení konce stínění k uzemnění napájecího zdroje 11

12 Napájecí svorky převodníku 2051 nejsou citlivé na polaritu, což znamená, že elektrická polarita napájecích kabelů není při zapojování k napájecím svorkám důležitá. Pokud se k segmentu připojují zařízení citlivá na polaritu, je třeba polaritu svorek dodržet. Při připojování ke svorkám se šroubem Vám doporučujeme použít krimpované koncovky. 2. Dotáhněte šroubky svorek tak, aby byl zajištěn odpovídající kontakt. Žádné dodatečné napájení není potřebné. Uzemnění signálních vodičů Signální vodiče neumísťujte do elektroinstalačních vedení, nebo otevřených kabelových lávek společně s napájecími vodiči, nebo v blízkosti silnoproudého elektrického zařízení. Zakončovací zemnicí členy se dodávají vně skříně elektroniky a uvnitř svorkovnice. Tato uzemnění se používají tehdy, pokud jsou nainstalovány svorkovnice s přepěťovou ochranou, nebo za účelem dodržení místních předpisů. 1. Demontujte kryt skříně svorek buzení (označen Field Terminals). 2. Připojte pár vodičů a uzemnění tak, jak je znázorněno na obrázku 9. a. Odřízněte stínění kabelu natolik, jak je to účelné, a zaizolujte je, aby nedošlo k dotyku se skříní převodníku. NEUZEMŇUJTE stínění kabelu k převodníku; při dotyku stínění kabelu skříně převodníku mohou vzniknout uzemňovací smyčky a rušit komunikaci. b. Připojte spojitě stínění kabelů k uzemnění napájecího zdroje. c. Připojte stínění kabelu celého segmentu k jednomu vhodnému uzemnění na napájecím zdroji. Nevhodné uzemnění je nejčastější příčinou špatné komunikace segmentu. 3. Namontujte zpět kryt skříně. Doporučujeme Vám dotáhnout kryt tak, aby mezi krytem a skříní nebyla žádná mezera. 4. Zaslepte a utěsněte nepoužité přípojky elektroinstalačního vedení. Napájecí zdroj Pro provoz a zajištění úplné funkčnosti převodníku se vyžaduje stejnosměrné napájecí napětí v rozsahu od 9 V do 32 V (stejnosměrné napětí od 9 V do 30 V pro jiskrovou bezpečnost a od 9 do 17,5 V pro jiskrovou bezpečnost FISCO). Jednotka pro úpravu parametrů napájení Fieldbus segment vyžaduje jednotku pro úpravu parametrů napájení, která odděluje napájecí zdroj a filtr a zároveň odděluje vlastní segment od ostatních segmentů připojených ke stejnému napájecímu zdroji. 12

13 Uzemnění Signálové vodiče fieldbus segmentu nesmí být uzemněny. Uzemnění kteréhokoliv signálového vodiče vypne celý fieldbus segment. Uzemnění signálového stínění Pro zamezení rušení fieldbus segmentu je při uzemňování stíněného vodiče potřebný jeden zemnicí bod stíněného vodiče, aby se nevytvořila uzemňovací smyčka. Připojte stínění kabelu celého segmentu k jednomu vhodnému uzemnění na napájecím zdroji. Signální zakončovací člen Pro každý fieldbus segment musí být nainstalován zakončovací člen na začátku a konci každého segmentu. Lokalizace zařízení Zařízení jsou často průběžně instalována, konfigurována a uváděna do provozu různými pracovníky. Funkce Locate Device (Lokalizace zařízení) byla začleněna do výbavy jako pomůcka pro pracovníky při hledání požadovaného zařízení. Na obrazovce zařízení Overview (Přehled) klikněte na tlačítko Locate Device (Lokalizace zařízení). Tím se spustí operace, která umožní uživateli zobrazit zprávu Find me (Najít), nebo zadat uživatelskou zprávu pro zobrazení na LCD displeji zařízení. Když uživatel opustí operaci Locate Device (Lokalizace zařízení), vrátí se LCD displej automaticky do normálního provozního režimu. Některé hostitelské systémy nepodporují funkci Locate Device (Lokalizace zařízení) v DD. Krok 6: Konfigurace Každý hostitelský systém FOUNDATION fieldbus, nebo konfigurační nástroj zobrazuje a provádí konfiguraci odlišným způsobem. Některé prostředky pro konfiguraci a konzistentní zobrazení dat napříč platformami používají popisy zařízení (DD Device Description) nebo metody založené na DD. Neexistuje však žádný požadavek na to, aby hostitelský systém, nebo konfigurační nástroj podporoval tyto funkce. Použijte následující příklady pro provedení základní konfigurace převodníku. Pokročilejší konfigurace jsou uvedeny v referenční příručce převodníku řady 2051 (dokument číslo , rev. BA). Uživatelé systému DeltaV musí pro konfiguraci zdrojového bloku a bloku převodníku používat aplikaci DeltaV Explorer a pro konfiguraci funkčních bloků aplikaci Control Studio. 13

14 Konfigurace bloku AI Pokud Váš konfigurační nástroj podporuje DD, nebo DTM přístrojové desky, můžete použít buď průvodce nastavením, nebo ruční nastavení. Jestliže Váš konfigurační nástroj nepodporuje DD, nebo DTM přístrojové desky, použijte ruční nastavení. Pokyny pro navigaci pro každý krok jsou uvedeny níže. Obrazovky pro každý krok jsou navíc znázorněny na obrázku 11 - Strom nabídky základní konfigurace. Obrázek 10 Blokové schéma konfigurace Zahájení konfigurace zařízení zde 1. Ověření štítku zařízení: PD_TAG 6. Nastavení odpojení při nízkém průtoku: LOW_CUT 2. Kontrola přepínačů a softwarové ochrany proti zápisu 7. Nastavení tlumení: PRIMARY_VALUE_ DAMPING 3. Nastavení úpravy signálu: L_TYPE 8. Nastavení LCD displeje 4. Nastavení přepočtu XD_SCALE 9. Kontrola konfigurace převodníku 5. Nastavení přepočtu OUT_SCALE 10. Nastavení přepínačů a softwarové ochrany proti zápisu Hotovo 14

15 Obrázek 11 Strom nabídky základní konfigurace (Overview ) Pressure Calibration Device Information Locate Device Scale Gauges (Calibration) Primary Value Sensor Trim Sensor Limits Restore Factory Calibration Last Calibration Points Calibration Details (Device Information) Identification (1) Revisions Materials of Construction License Security & Simulation (Materials of Construction ) Sensor Sensor Range Flange Remote Seal (Security & Simulation) Write Lock Setup (2, 10) (Configure) Guided Setup Manual Setup Alert Setup (Guided Setup ) Zero Trim Change Damping (7, 9) Local Display Setup (8, 9) Configure Analog Input Blocks (3, 4, 5, 6) (Manual Setup ) Process Variable Materials of Construction Analog Input Blocks Configuration Display Classic View (Process Variable ) Pressure Pressure Damping Sensor Temperature Configure Analog Input Blocks (3, 4, 5, 6, 9) Change Damping (8, 10) (Display ) Display Options (8, 9) Advanced Configuration (Classic View ) (9) View All Parameters Mode Summary AI Blocks Channel Mapping Master Reset Standardní text Dostupné volby navigace (Text) Název volby použitý na obrazovce hlavní nabídky pro přístup k této obrazovce Tučný text Automatizované metody Podtržený text Čísla úkolů konfigurace z konfiguračního blokového schématu 15

16 (Přehled) Tlak Kalibrace Informace o zařízení Lokalizace zařízení Měřicí přístroje se stupnicí (Kalibrace) Primární hodnota Seřízení senzoru Mezní hodnoty senzoru Obnovení kalibrace z továrny Body poslední kalibrace Podrobné údaje o kalibraci (Informace o zařízení) Identifikace (1) Revize Konstrukční materiály Licence Bezpečnost a simulace (Konstrukční materiály) Senzor Rozsah senzoru Příruba Odděleně montované těsnění (Bezpečnost a simulace) Nastavení ochrany proti zápisu (2, 10) (Konfigurace) Průvodce nastavením Ruční nastavení Nastavení poplachu (Průvodce nastavením) Nastavení nuly Změna tlumení (7, 9) Nastavení místního displeje (8, 9) Konfigurace bloků analogových vstupů (3, 4, 5, 6) (Ruční nastavení) Procesní proměnná Konstrukční materiály Konfigurace bloků analogových vstupů Displej Klasický pohled (Procesní proměnná) Tlak Tlumení tlaku Teplota senzoru Konfigurace bloků analogových vstupů (3, 4, 5, 6, 9) Změna tlumení (8, 10) (Displej) Možnosti displeje (8, 9) Pokročilá konfigurace (Klasický pohled) (9) Zobrazení všech parametrů Přehled režimů Mapování kanálů bloků AI Hlavní reset Standardní text Dostupné volby navigace (Text) Název volby použitý na obrazovce hlavní nabídky pro přístup k této obrazovce Tučný text Automatizované metody Podtržený text Čísla úkolů konfigurace z konfiguračního blokového schématu Před zahájením Grafické zobrazení procesu základní konfigurace zařízení krok za krokem je znázorněno na obrázku 10. Před zahájením konfigurace bude možná třeba ověřit štítek zařízení, nebo deaktivovat hardwarovou, nebo softwarovou ochranu proti zápisu na převodníku. Při ověřování dodržte kroky 1-3. Jinak pokračujte v níže uvedeném bodě Navigating to AI Block Configuration (Navigace ke konfiguraci bloku AI). 1. Ověření štítku zařízení: a. Navigace: na obrazovce Overview (Přehled) zvolte Device Information (Informace o zařízení) pro ověření štítku zařízení. 16

17 2. Pro kontrolu přepínačů (viz obrázek 8): a. Ověřte, zda přepínač ochrany proti zápisu je v odemčené poloze, pokud byl přepínač v softwaru aktivován. 3. Deaktivace softwarové ochrany proti zápisu: a. Navigace: na obrazovce Overview (Přehled) zvolte Device Information (Informace o zařízení) a poté zvolte záložku Security and Simulation (Bezpečnost a simulace). b. Proveďte Write Lock Setup (Nastavení ochrany proti zápisu) pro deaktivaci softwarové ochrany proti zápisu. c. Před zahájením v bodě Konfigurace bloku AI nastavte kontrolní smyčku do režimu Manual (Ruční režim). Před zahájením konfigurace bloku analogových vstupů nastavte kontrolní smyčku do režimu Manual (Ruční režim). Konfigurace bloku AI 1. Použití průvodce nastavením: a. Přejděte k položce Configure (Konfigurace), poté ke Guided Setup (Průvodce nastavením). b. Zvolte AI Block Unit Setup (Nastavení jednotky bloku AI). Průvodce nastavením automaticky projde každý krok v náležitém pořadí. 2. Použití ručního nastavení: a. Přejděte k položce Configure (Konfigurace), Manual Setup (Ruční nastavení), poté k Process Variable (Procesní proměnná). b. Zvolte AI Block Unit Setup (Nastavení jednotky bloku AI). c. Přepněte blok AI do režimu Out of Service (Mimo provoz). V případě použití ručního nastavení proveďte kroky v pořadí popsaném v části Konfigurace bloku AI. Pro usnadnění je blok AI 1 propojen s primární proměnnou převodníku a je třeba ji pro tento účel použít. Blok AI 2 je propojen s teplotou senzoru převodníku. Kanál 1 je primární proměnná. Kanál 2 je teplota senzoru. Krok 4 až krok 7 se v případě průvodce nastavením provádějí jednotlivě krok za krokem, nebo v případě ručního nastavení na jedné obrazovce. 17

18 Jestliže L_TYPE zvolený v kroku 3 je Direct (Přímý), krok 4, krok 5 a krok 6 nejsou potřebné. Je-li zvolený L_TYPE Indirect (Nepřímý), krok 6 není potřebný. Používá-li se průvodce nastavením, všechny nepotřebné kroky se automaticky přeskočí. 3. Volba Signal Conditioning (Úprava signálu) L_TYPE z rozbalovací nabídky: a. Zvolte parametr L_TYPE: Direct (Přímý) pro měření tlaku s výchozími jednotkami zařízení. b. Zvolte parametr L_TYPE: Indirect (Nepřímý) pro ostatní jednotky tlaku, nebo hladiny. c. Zvolte parametr L_TYPE: Indirect Square Root (Nepřímá druhá mocnina) pro jednotky průtoku. 4. Nastavení parametru XD_SCALE na body stupnice 0 % a 100 % (rozsah převodníku): a. Zvolte parametr XD_SCALE_UNITS z rozbalovací nabídky. b. Zadejte bod XD_SCALE 0%. Tento parametr může být pro aplikace s hladinou zvýšen, nebo potlačen. c. Zadejte bod XD_SCALE 100%. Tento parametr může být pro aplikace s hladinou zvýšen, nebo potlačen. d. Pokud parametr L_TYPE je Direct (Přímý), lze blok AI nastavit do režimu AUTO (Automatický režim) pro návrat zařízení do provozu. Průvodce nastavením provádí tuto činnost automaticky. 5. Je-li parametr L_TYPE Indirect (Nepřímý), nebo Indirect Square Root (Nepřímá druhá mocnina), nastavte pro změnu technických jednotek parametr OUT_SCALE. a. Zvolte parametr OUT_SCALE UNITS z rozbalovací nabídky. b. Nastavte nízkou hodnotu parametru OUT_SCALE. Tento parametr může být pro aplikace s hladinou zvýšen, nebo potlačen. c. Nastavte vysokou hodnotu parametru OUT_SCALE. Tento parametr může být pro aplikace s hladinou zvýšen, nebo potlačen. d. Pokud parametr L_TYPE je Indirect (Nepřímý), lze blok AI nastavit do režimu AUTO (Automatický režim) pro návrat zařízení do provozu. Průvodce nastavením provádí tuto činnost automaticky. 6. Pokud parametr L_TYPE je Indirect Square Root (Nepřímá druhá mocnina), funkce LOW FLOW CUTOFF (ODPOJENÍ PŘI NÍZKÉM PRŮTOKU) je dostupná. a. Aktivujte funkci LOW FLOW CUTOFF (ODPOJENÍ PŘI NÍZKÉM PRŮTOKU). b. Nastavte parametr LOW_CUT VALUE (Hodnota odpojení při nízkém průtoku) v XD_SCALE UNITS. c. Blok AI lze nastavit do režimu AUTO (Automatický režim) pro návrat zařízení do provozu. Průvodce nastavením provádí tuto činnost automaticky. 18

19 7. Změňte tlumení. a. Použití průvodce nastavením: Přejděte k položce Configure (Konfigurace), Guided Setup (Průvodce nastavením) a zvolte Change Damping (Změna tlumení). Průvodce nastavením automaticky projde každý krok v náležitém pořadí. Zadejte požadovanou hodnotu tlumení ve vteřinách. Dovolený rozsah hodnot je 0,4 až 60 vteřin. b. Použití ručního nastavení: Přejděte k položce Configure (Konfigurace), Manual Setup (Ruční nastavení), Process Variable (Procesní proměnná) a zvolte Change Damping (Změna tlumení). Zadejte požadovanou hodnotu tlumení ve vteřinách. Dovolený rozsah hodnot je 0,4 až 60 vteřin. 8. Nakonfigurujte LCD displej (pokud je nainstalován). a. Použití průvodce nastavením: Přejděte k položce Configure (Konfigurace), Guided Setup (Průvodce nastavením) a zvolte Local Display Setup (Nastavení lokálního displeje). Průvodce nastavením automaticky projde každý krok v náležitém pořadí. Zaškrtněte políčko vedle každého parametru, který se má zobrazit, ato maximálně u čtyř parametrů. LCD displej bude automaticky rolovat zvolenými parametry. b. Použití ručního nastavení: Přejděte k položce Configure (Konfigurace), Manual Setup (Ruční nastavení) a zvolte Local Display Setup (Nastavení lokálního displeje). Zaškrtněte každý parametr, který se má zobrazit. LCD displej bude automaticky rolovat zvolenými parametry. 9. Zkontrolujte konfiguraci převodníku a přejděte do provozního režimu. a. Pro kontrolu konfigurace převodníku projděte pomocí navigačních postupů ručního nastavení AI Block Unit Setup (Nastavení jednotky bloku AI), Change Damping (Změna tlumení) a Set up LCD Display (Nastavení LCD displeje). b. Podle potřeby změňte hodnoty. c. Vraťte se k obrazovce Overview (Přehled). d. Pokud je režim nastaven na Not in Service (Mimo provoz), klikněte na tlačítko Change (Změnit) a poté klikněte na Return All to Service (Návrat všech funkcí do provozního režimu). Je-li třeba hardwarová, nebo softwarová ochrana proti zápisu, lze krok 10 přeskočit. 19

20 10. Nastavte přepínače a softwarovou ochranu proti zápisu. a. Zkontrolujte přepínače (viz obrázek 8). Přepínač ochrany proti zápisu lze ponechat v uzamčené, nebo neuzamčené poloze. Přepínač aktivace/deaktivace simulace může být pro normální provoz zařízení v kterékoli poloze. Aktivace softwarové ochrany proti zápisu 1. Přejděte na obrazovku Overview (Přehled). a. Zvolte Device Information (Informace o zařízení). b. Zvolte záložku Security and Simulation (Bezpečnost a simulace). 2. Proveďte Write Lock Setup (Nastavení ochrany proti zápisu) pro aktivaci softwarové ochrany proti zápisu. Parametry konfigurace bloku AI Jako vodítko pro nastavení použijte příklady konfigurace pro měření tlaku, měření průtoku a hladiny pomocí měření rozdílového tlaku. Parametry Kanál Typ L XD_Scale Zvolte pouze jednotky, které zařízení podporuje. Out_Scale (Mimo stupnici) Zadání dat 1=Tlak, 2=Teplota senzoru Direct (Přímý), Indirect (Nepřímý) nebo Square Root (Druhá odmocnina) Stupnice a technické jednotky Pa bar torr při 0 C stopy H 2 0 při 4 C kpa mbar kg/cm 2 stopy H 2 0 při 60 F mpa hpa stupeň C psf (libra na čtvereční stopu) atm psi (libra na čtvereční palec) kg/m 2 palce H 2 0 při 4 C palce H 2 0 při 60 F stupeň F g/cm 2 palce H 2 0 při 68 F Stupnice a technické jednotky stopy H 2 0 při 68 F mm H 2 0 při 4 C mm H 2 0 při 68 C cm H 2 0 při 4 C m H 2 0 při 4 C mm Hg při 0 C cm Hg při 0 C palce Hg při 0 C m Hg při 0 C 20

21 Příklad pro měření tlaku Parametry Kanál 1 L_Type (Typ L) XD_Scale Zadání dat Direct (Přímý) Zvolte pouze jednotky, které zařízení podporuje. Viz seznam podporovaných technických jednotek. Out_Scale (Mimo stupnici) Nastavte hodnoty mimo provozní rozsah. Příklad měření průtoku pomocí rozdílového tlaku Parametry Kanál 1 L_Type (Typ L) Zadání dat Square Root (Druhá mocnina) XD_Scale palců H 2 0 při 68 F Zvolte pouze jednotky, které zařízení podporuje. Out_Scale (Mimo stupnici) Low_Flow_Cutoff (Odpojení při nízkém průtoku) 0 20 GPM (galon/min) palce H 2 0 při 68 F Příklad měření hladiny pomocí rozdílového tlaku Parametry Kanál 1 L_Type (Typ L) Zadání dat Indirect (Nepřímý) XD_Scale palců H 2 0 při 68 F Zvolte pouze jednotky, které zařízení podporuje. Out_Scale (Mimo stupnici) 0-25 stop Zobrazení tlaku na měřicím přístroji s LCD displejem 1. Zvolte zaškrtávací políčko pressure (tlak) na obrazovce konfigurace displeje. 21

22 Krok 7: Seřízení nuly převodníku Převodníky jsou dodávány plně kalibrované na základě požadavku, nebo standardně přednastavené z výroby na plný rozsah (rozpětí (span) = horní limit rozsahu). Seřízení nuly je jednobodové seřízení převodníku používané pro kompenzaci vlivů montážních poloh a účinků tlaku v potrubí. Při seřizování nuly se ujistěte, zdali je otevřen vyrovnávací ventil a veškeré smáčené přívody jsou zaplněny na správnou úroveň. Převodník umožní seřízení chyby nulového bodu pouze v rozsahu 3-5 % URL. Pro větší hodnoty chyby nulového bodu proveďte kompenzaci odchylky pomocí parametrů XD_Scaling, Out_Scaling a Indirect L_Type, které jsou součástí bloku AI. 1. Použití průvodce nastavením: a. Přejděte k položce Configure (Konfigurace), Guided Setup (Průvodce nastavením) a zvolte Zero Trim (Seřízení nuly). b. Operace provede seřízení nuly. 2. Použití ručního nastavení: a. Přejděte k položce Overview (Přehled), Calibration (Kalibrace), Sensor Trim (Seřízení senzoru) a zvolte Zero Trim (Seřízení nuly). b. Operace provede seřízení nuly. 22

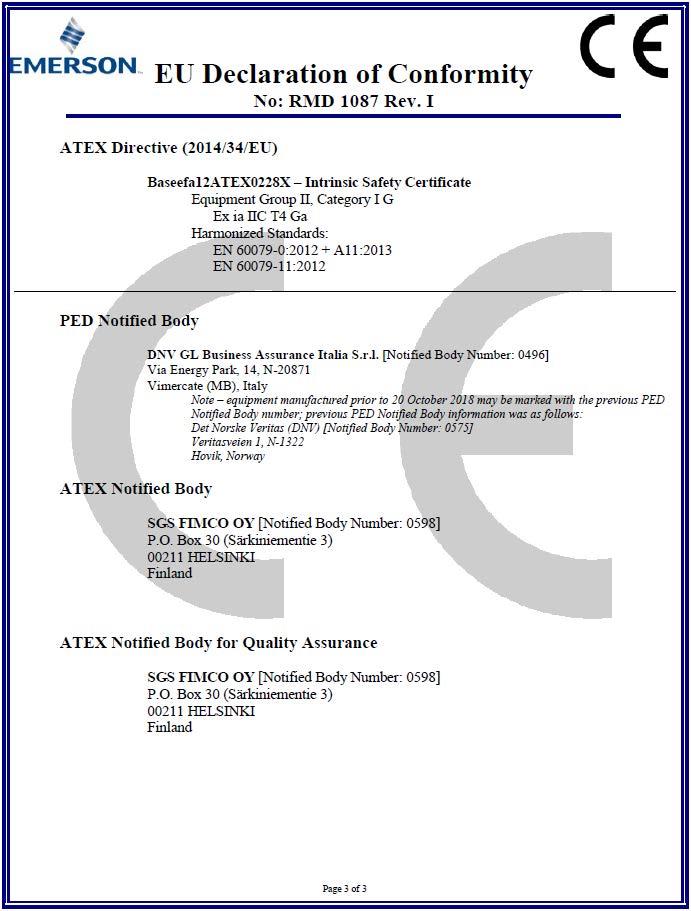

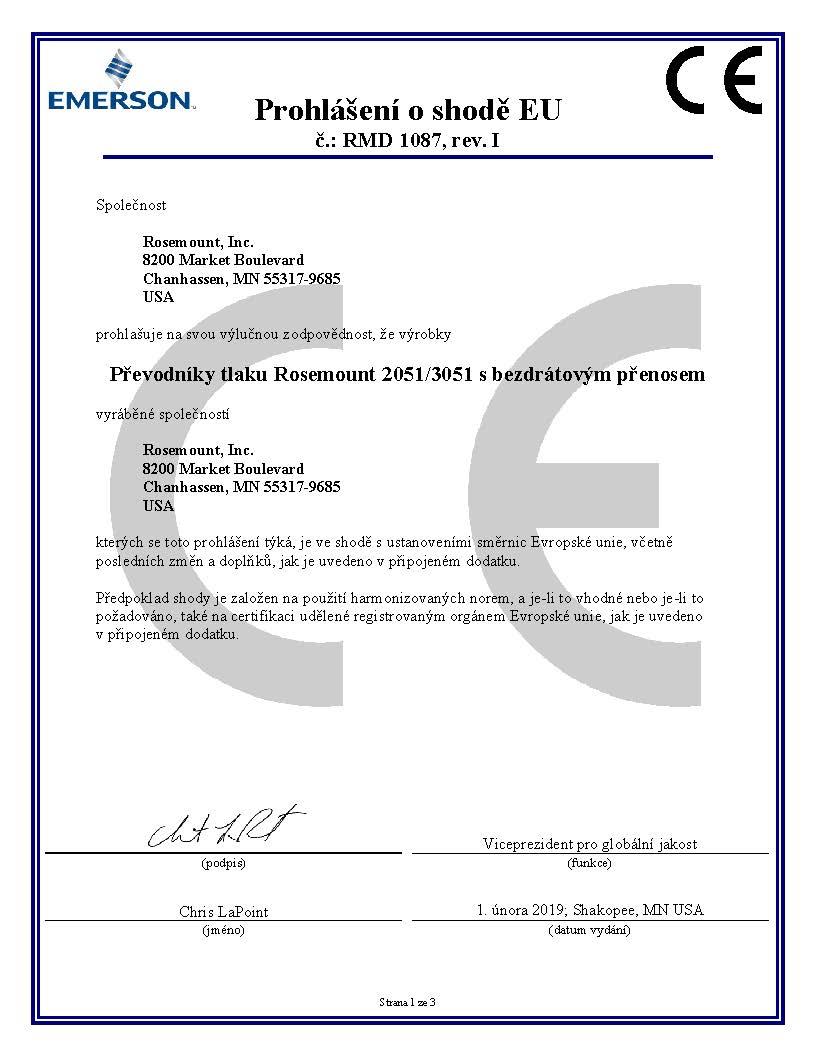

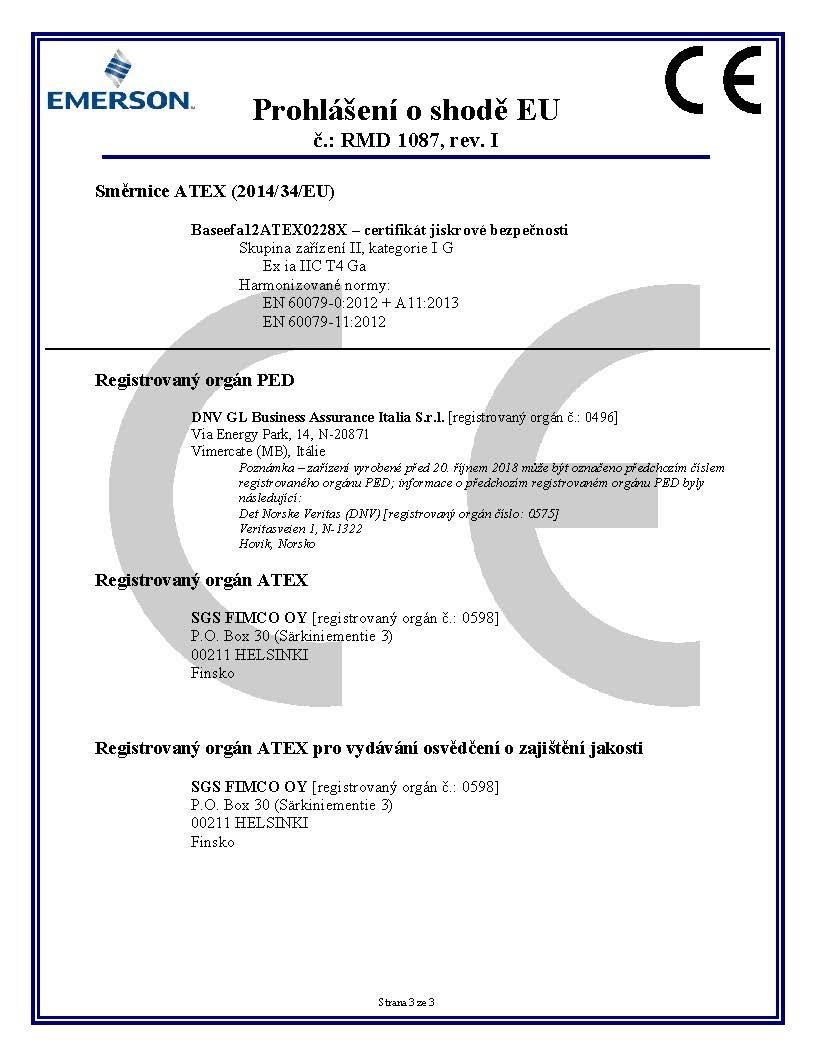

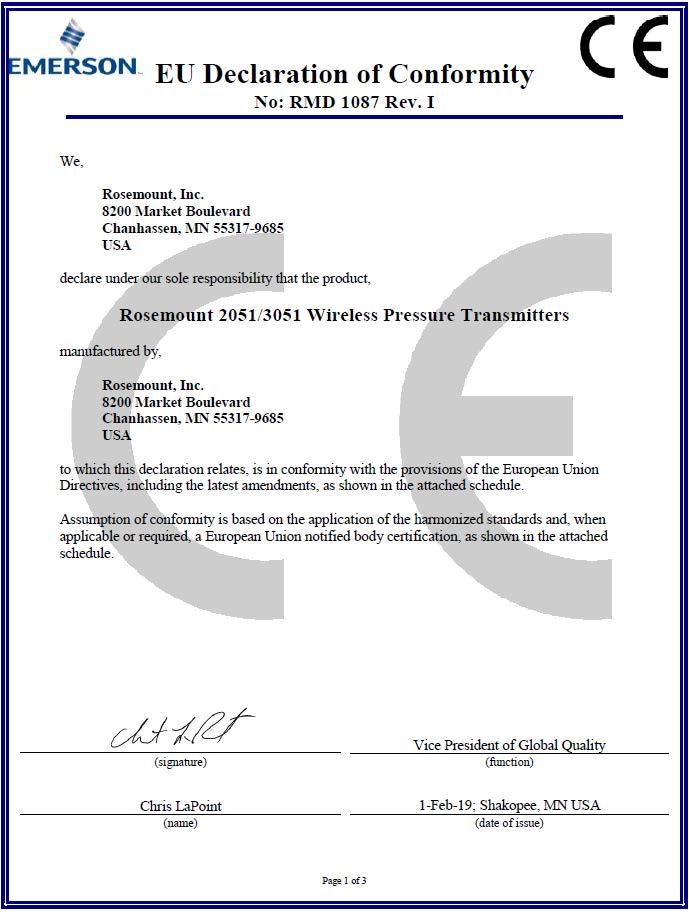

23 Certifikace převodníku 2051 Certifikace p evodníku 2051 Rev 1.0 Informace o sm rnicích Evropské unie Kopii prohlášení o shod ES naleznete na konci pr vodce rychlého uvedení do provozu. Nejnov jší verzi prohlášení o shod ES lze nalézt na internetových stránkách Certifikace pro normální umíst ní ze vzájemných továrních schválení (Factory Mutual - FM) P evodník byl standardn zkoušen a testován pro zjišt ní, zda konstrukce spl uje základní elektrické a mechanické požadavky a požadavky na požární ochranu podle vzájemného továrního schválení (FM - Factory Mutual), celostátn uznávané testovací laborato e (Nationally Recognized Testing Laboratory - NRTL) akreditované Federálním ú adem pro oblast zdravotnictví a ochranu zam stnanc (OSHA - Occupational Safety and Health Administration). Severní Amerika E5 I5 IE Vzájemné tovární schválení (FM - Factury Mutual) pro odolnost proti výbuchu (XP) a odolnost proti vzplanutí prachu (DIP) Certifikát: Normy: FM t ída , FM t ída , FM t ída , ANSI/NEMA ANSI/IEC Ozna ení: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III; T5 (-50 C Ta +85 C); zaplombováno v továrn ; stupe ochrany 4X Certifikace pro jiskrovou bezpe nost (IS) a neho lavost (NI) podle vzájemných továrních schválení (FM - Factory Mutual) Certifikát: Normy: FM t ída , FM t ída , FM t ída , FM t ída Ozna ení: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; t ída III; DIV 1, pokud je p ipojení provedeno podle výkresu Rosemount ; t ída I, zóna 0; AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D; T4 (-50 C Ta +70 C); stupe ochrany 4x Speciální podmínky pro bezpe né použití (X): 1. Pouzdro p evodníku 2051 obsahuje hliník a p edstavuje potenciální nebezpe í vznícení v p ípad nárazu nebo t ení. B hem instalace a použití je t eba postupovat opatrn, aby se zabránilo nárazu a t ení. 2. P evodník ady 2051 se svorkovnicí s p ep ovou ochranou (kód možnosti T1) nespl uje podmínky zkoušky dielektrické pevnosti efektivním nap tím 500 V a tuto vlastnost je t eba zohlednit p i instalaci. Certifikace FM FISCO Certifikát: Normy: FM t ída , FM t ída , FM t ída , FM t ída Ozna ení: IS CL I, DIV 1, GP A, B, C, D, pokud je p ipojení provedeno podle výkresu Rosemount (-50 C Ta +60 C); stupe ochrany 4x Speciální podmínky pro bezpe né použití (X): 1. Pouzdro p evodníku 2051 obsahuje hliník a p edstavuje potenciální nebezpe í vznícení v p ípad nárazu nebo t ení. B hem instalace a použití je t eba postupovat opatrn, aby se zabránilo nárazu a t ení. 2. P evodník ady 2051 se svorkovnicí s p ep ovou ochranou (kód možnosti T1) nespl uje podmínky zkoušky dielektrické pevnosti efektivním nap tím 500 V a tuto vlastnost je t eba zohlednit p i instalaci. 23

24 E6 I6 Certifikace CSA pro odolnost proti výbuchu, certifikace pro odolnost proti vzplanutí prachu Certifikát: Normy: CSA nor. C M1987, CSA norma C M1986, CSA norma C M1987, ANSI/ISA , CAN/CSA-E :07, CAN/CSA-E :07 Ozna ení: Odolnost proti výbuchu pro t ídu I, divize 1, skupiny B, C a D. Odolnost proti vzplanutí prachu Odolnost pro t ídu II a t ídu III, divize 1, skupiny E, F a G. Vhodné pro t ídu I, divize 2; skupiny A, B, C a D pro vnit ní a vn jší prost edí s nebezpe ím výbuchu. T ída I, zóna 1 Ex d IIC T5. Stupe ochrany 4X, zaplombováno v továrn. Jednoduché t sn ní. Certifikace CSA pro jiskrovou bezpe nost Certifikát: Normy: CSA nor. C M1987, CSA norma C M1987, CSA norma C , CSA norma C M1987, ANSI/ISA , CAN/CSA-E :07, CAN/CSA-E :02 Ozna ení: Jiskrová bezpe nost pro t ídu I, divize 1, skupiny A, B, C, a D; pokud je za ízení p ipojeno podle výkresu Rosemount Teplotní t ída T3C. T ída I zóna 1 Ex ia IIC T3C. Jednoduché t sn ní. Stupe ochrany 4X. Evropa E1 I1 Certifikace ATEX pro odolnost proti vzplanutí Certifikát: KEMA 08ATEX0090X Normy: EN :2006, EN :2007, EN :2007 Ozna ení: II 1/2 G Ex d IIC T6 Ga/Gb ( 50 Ta 65 C); Ex d IIC T5 Ga/Gb ( 50 Ta 80 C) IP66 Vmax = stejnosm rné nap tí 42,4 V Speciální podmínky pro bezpe né použití (X): 1. P í slušné záslepky v provedení ex d, kabelová hrdla a vedení musí být vhodné pro použití p i teplot 90 C. 2. Toto za í zení obsahuje tenkost n nou membránu. P i instalaci, údržb a provozu je t e ba zohlednit podmínky prost e dí, kterým bude membrána vystavena. P i údržb je t e ba striktn dodržovat pokyny výrobce, aby byla zajišt n a bezpe n ost provozu v pr b h u o e kávané životnosti p e vodníku. 3. V p ípad opravy se spojte se spole ností Emerson pro získání informací týkajících se rozm r spoj odolných proti vzplanutí. Certifikace ATEX pro jiskrovou bezpe nost Certifikát: Baseefa08ATEX0129X Normy: EN :2012, EN :2012 Ozna ení: II 1 G Ex ia IIC T4 Ga, T4 (-60 C Ta +70 C) Vstupní parametry HART Fieldbus/PROFIBUS Nap tí U i 30 V 30 V Proud I i 200 ma 300 ma Výkon P i 1 W 1,3 W Kapacitance C i 0,012 μf 0 μf Induktance L i 0 mh 0 mh Speciální podmínky pro bezpe né použití (X): 1. P ístroj není schopen odolat testu izola ního odporu nap tím 500 V v i zemi a tuto vlastnost je t eba zohlednit b hem instalace. 2. Pouzdro m že být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nát rem, doporu ujeme Vám však je chránit proti nárazu a ot ru, pokud je za ízení umíst no v zón 0. 24

25 IA Certifikace ATEX FISCO Certifikát: Baseefa08ATEX0129X Normy: EN :2012, EN :2012 Ozna ení: II 1 G Ex ia IIC T4 (-60 C Ta +60 C) Vstupní parametry FISCO Nap tí U i 17,5 V Proud I i 380 ma Výkon P i 5,32 W Kapacitance C i <5 nf Induktance L i <10 μh Speciální podmínky pro bezpe né použití (X): 1. P ístroj není schopen odolat testu izola ního odporu nap tím 500 V v i zemi a tuto vlastnost je t eba zohlednit b hem instalace. 2. Pouzdro m že být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nát rem, doporu ujeme Vám však je chránit proti nárazu a ot ru, pokud je za ízení umíst no v zón 0. N1 Certifikace ATEX pro ochranu typu n Certifikát: Baseefa08ATEX0130X Normy: EN :2012, EN :2010 Ozna ení: II 3 G Ex na IIC T4 Gc (-40 C Ta +70 C) Ui = maximální stejnosm rné nap tí 42,4 V Speciální podmínky pro bezpe né použití (X): 1. Toto za ízení není schopno odolat testu izola ního odporu nap tím 500 V požadovanému normou EN Tuto vlastnost je t eba zohlednit b hem instalace za ízení. ND Certifikace ATEX pro odolnost proti vzplanutí prachu Certifikát: Baseefa08ATEX0182X Normy: EN :2012, EN :2009 Ozna ení: II 1 D Ex ta IIIC T95 C T C Da (-20 C Ta +85 C) Speciální podmínky pro bezpe né použití (X): 1. Pokud je za ízení vybaveno volitelnou p ep ovou ochranou 90 V, není schopno odolat testu izola ního odporu v i zemi nap tím 500 V a tuto vlastnost je t eba zohlednit p i instalaci. 25

26 Mezinárodní certifikace E7 Certifikace IECEx pro provedení odolné proti vzplanutí Certifikát: IECExKEM X Normy: IEC :2004, IEC : , IEC :2006 Ozna ení: Ex d IIC T6/T5 Ga/Gb, T6 (-50 C Ta +65 C), T5 (-50 C Ta +80 C); Provozní teplota Teplotní t ída Provozní teplota T6-50 C až +65 C T5-50 C až +80 C Speciální podmínky pro bezpe né použití (X): 1. Toto za ízení obsahuje tenkost nnou membránu. P i instalaci, údržb a provozu je t eba zohlednit podmínky prost edí, kterým bude membrána vystavena. Pokyny výrobce týkající se instalace a údržby je t eba p esn dodržet, aby se zajistila bezpe nost b hem p edpokládané doby životnosti membrány. 2. Záslepky v provedení Ex d, kabelová hrdla a vedení musí být vhodné pro použití p i teplot 90 C. 3. V p ípad opravy se spojte s výrobcem pro získání informací týkajících se rozm r spoj odolných proti vzplanutí. I7 IG Certifikace IECEx pro jiskrovou bezpe nost Certifikát: IECExBAS X Normy: IEC :2011, IEC :2011 Ozna ení: HART: Ex ia IIC T4 Ga (-60 C Ta +70 C) Vstupní parametry HART Fieldbus/PROFIBUS Nap tí U i 30 V 30 V Proud I i 200 ma 300 ma Výkon P i 1 W 1,3 W Kapacitance C i 0,012 μf 0 μf Induktance L i 0 mh 0 mh Speciální podmínky pro bezpe né použití (X): 1. P ístroj není schopen odolat testu izola ního odporu nap tím 500 V v i zemi a tuto vlastnost je t eba zohlednit b hem instalace. 2. Pouzdro m že být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nát rem, p esto Vám však doporu ujeme chránit je proti nárazu a ot ru, pokud je za ízení umíst no v zón 0. Certifikace IECEx FISCO Certifikát: IECExBAS X Normy: IEC :2011, IEC :2011 Ozna ení: Ex ia IIC T4 Ga (-60 C Ta +60 C) Vstupní parametry FISCO Nap tí U i 17,5 V Proud I i 380 ma Výkon P i 5,32 W Kapacitance C i <5 nf Induktance L i <10 μh 26

27 Speciální podmínky pro bezpe né použití (X): 1. P ístroj není schopen odolat testu izola ního odporu nap tím 500 V v i zemi a tuto vlastnost je t eba zohlednit b hem instalace. 2. Pouzdro m že být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nát rem, p esto Vám však doporu ujeme chránit je proti nárazu a ot ru, pokud je za ízení umíst no v zón 0. N7 Certifikace IECEx pro ochranu typu n Certifikát: IECExBAS X Normy: IEC :2011, IEC :2010 Ozna ení: Ex na IIC T4 Gc (-40 C Ta +70 C) Speciální podmínky pro bezpe né použití (X): 1. Za ízení není schopno odolat testu izola ního odporu nap tím 500 V požadovanému normou IEC Tuto vlastnost je t eba zohlednit b hem instalace za ízení. Brazílie E2 I2 Certifikace INMETRO pro odolnost proti vzplanutí Certifikát: CEPEL X, CEPEL X Normy: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008 Ozna ení: Ex d IIC T6/T5 Ga/Gb IP66, T6 (-50 C Ta +65 C), T5 (-50 C Ta +80 C) Speciální podmínky pro bezpe né použití (X): 1. Toto za ízení obsahuje tenkost nnou membránu. P i instalaci, údržb a provozu je t eba zohlednit podmínky prost edí, kterým bude membrána vystavena. Pokyny výrobce týkající se instalace a údržby je t eba p esn dodržet, aby se zajistila bezpe nost b hem p edpokládané doby životnosti membrány. 2. Záslepky v provedení Ex d, kabelová hrdla a vedení musí být vhodné pro použití p i teplot 90 C. Certifikace INMETRO pro jiskrovou bezpe nost Certifikát: CEPEL X, CEPEL X Normy: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC : 2008 Ozna ení: HART: Ex ia IIC T4 Ga IP66W, T4 (-60 C Ta +70 C) Fieldbus/PROFIBUS: Ex ia IIC T4 Ga (-60 C Ta +70 C) Vstupní parametry HART Fieldbus/PROFIBUS Nap tí U i 30 V 30 V Proud I i 200 ma 300 ma Výkon P i 0,9 W 1,3 W Kapacitance C i 0,012 μf 0 μf Induktance L i 0 mh 0 mh Speciální podmínky pro bezpe né použití (X): 1. Pokud je za ízení vybaveno volitelnou p ep ovou ochranou 90 V, není za ízení schopno odolat testu izola ního odporu nap tím 500 V požadovanému normou ABNT NBR IEC :2008. Tuto vlastnost je t eba zohlednit p i instalaci za ízení. 27

28 IB ína E3 Certifikace INMETRO FISCO Certifikát: CEPEL X, CEPEL X Normy: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC : 2008 Ozna ení: Ex ia IIC T4 Ga IP66W (-60 C Ta +60 C) Vstupní parametry FISCO Nap tí U i 17,5 V Proud I i 380 ma Výkon P i 5,32 W Kapacitance C i <5 nf Induktance L i <10 μh Speciální podmínky pro bezpe né použití (X): 1. Pokud je za ízení vybaveno volitelnou p ep ovou ochranou 90 V, není za ízení schopno odolat testu izola ního odporu nap tím 500 V požadovanému normou ABNT NBR IEC :2008. Tuto vlastnost je t eba zohlednit p i instalaci za ízení. ínská certifikace pro odolnost proti vzplanutí Certifikát: GYJ X; GYJ X [pr tokom ry] Normy: GB , GB Ozna ení: Ex d IIC T6/T5, T6 (-50 C Ta +65 C), T5 (-50 C Ta +80 C) Speciální podmínky použití (X): 1. Symbol X se používá pro ozna ení speciálních podmínek použití: Záslepky v provedení Ex d, kabelová hrdla a vedení musí být vhodné pro použití p i teplot 90 C. 2. Vztah mezi rozsahem teplot okolního prost edí a teplotní t ídou: Ta Teplotní t ída -50 C ~ +80 C T5-50 C ~ +65 C T6 3. Ukost ovací p ípojka v pouzd e musí být spolehliv p ipojena. 4. Zohledn te varování Zachovejte t snost, pokud je obvod pod proudem. 5. B hem instalace nesmí být p ítomna žádná sm s, která by mohla poškodit sk í odolnou proti vzplanutí. 6. P i instalaci v prost edí s nebezpe ím výbuchu je t eba použít kabelovou vývodku certifikovanou orgánem NEPSI s typem ochrany Ex d IIC a vhodným typem závitu. Na redundantních vstupech pro kabely je nutno použít záslepky. 7. Koncoví uživatelé nesmí provád t zm ny jakýchkoli vnit ních komponent. 8. Údržbu je t eba provád t v bezpe ném prost edí. 9. B hem instalace, používání a údržby tohoto za ízení dodržujte následující normy: GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 13: Oprava a revize za ízení používaného v prost edích s výbušnými plyny GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 15: Elektrické instalace v prost edích s nebezpe ím výbuchu (mimo d lní prostory) GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 16: Kontrola a údržba elektrické instalace (mimo d lní prostory) GB Pravidla pro konstrukci a kolaudaci elektrického za ízení ve výbušných prost edích a pro instalaci elektrického vybavení p edstavujícího nebezpe í požáru 28

29 I3 ínská certifikace pro jiskrovou bezpe nost Certifikát: GYJ X; GYJ X [pr tokom ry] Normy: GB , GB , GB Ozna ení: Ex ia IIC T4 Ga Speciální podmínky pro bezpe né použití (X): 1. Symbol X se používá pro ozna ení speciálních podmínek použití: a. Pokud je za ízení vybaveno volitelnou 90 V ochranou proti p echodovým jev m, není schopno odolat testu izola ního odporu nap tím 500 V po dobu 1 minuty. Tuto vlastnost je t eba zohlednit p i instalaci za ízení. b. Pouzdro m že být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nát rem, p esto Vám však doporu ujeme chránit je proti nárazu a ot ru, pokud je za ízení umíst no v zón Vztah mezi teplotní t ídou (T kód) a rozsahem teplot okolního prost edí: Model T kód Rozsah teploty HART, Fieldbus, Profibus a Low T4-60 C Ta +70 C Power FISCO T4-60 C Ta +60 C Pr tokom r s pouzdrem senzoru teploty 644 T4-40 C Ta +60 C 3. Parametry pro jiskrovou bezpe nost: HART Fieldbus/PROFIBUS FISCO Nap tí U i 30 V 30 V 17,5 V Proud I i 200 ma 300 ma 380 ma Výkon P i 1 W 1,3 W 5,32 W Kapacitance C i 0,012 μf 0 μf <5 nf Induktance L i 0 mh 0 mh <10 μh 1: Parametry FISCO vyhovují požadavk m pro provozní za ízení FISCO uvedeným v norm GB : [Pro pr tokom ry] Pro vytvo ení systému ochrany proti výbuchu, který lze použít v prost edích s výbušnými plyny, se musí teplom rný vysíla 644 používat spole n se souvisejícím za ízením s certifikací pro odolnost proti výbuchu. Vedení a svorky musí vyhovovat referen ní p íru ce jak teplom rného vysíla e 644, tak souvisejícího za ízení. Kabely mezi teplom rným vysíla em 644 a souvisejícím za ízením musí být stín né (kabely musí mít izolované stín ní). Stín ný kabel musí být spolehliv uzemn n v bezpe ném prostoru. 4. Pro vytvo ení systému ochrany proti výbuchu, který lze používat v prost edích s výbušnými plyny, se za ízení musí používat spole n se za ízením s certifikací pro odolnost proti výbuchu. Vedení a svorky musí vyhovovat referen ní p íru ce za ízení výrobku a souvisejícího za ízení. 5. Kabely mezi tímto výrobkem a souvisejícím za ízením musí být stín né (kabely musí mít izolované stín ní). Stín ný kabel musí být spolehliv uzemn n v bezpe ném prostoru. 6. Koncoví uživatelé nesmí m nit žádné vnit ní komponenty za ízení a musí vy ešit závadu ve spojení s výrobcem, aby se zabránilo poškození za ízení. 7. B hem instalace, používání a údržby tohoto za ízení dodržujte následující normy: GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 13: Oprava a revize za ízení používaného v prost edích s výbušnými plyny GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 15: Elektrické instalace v prost edích s nebezpe ím výbuchu (mimo d lní prostory) GB Elektrické za ízení pro prost edí s výbušnými plyny, ást 16: Kontrola a údržba elektrické instalace (mimo d lní prostory) GB Pravidla pro konstrukci a kolaudaci elektrického za ízení ve výbušných prost edích a pro instalaci elektrického vybavení p edstavujícího nebezpe í požáru 29

30 Japonsko E4 Japonská certifikace pro odolnost proti vzplanutí Certifikát: TC20598, TC20599, TC20602, TC20603 [HART]; TC20600, TC20601, TC20604, TC20605 [Fieldbus] Ozna ení: Ex d IIC T5 Kombinace K1 Kombinace E1, I1, N1 a ND K2 Kombinace E2 a I2 K5 Kombinace E5 a I5 K6 Kombinace E6 a I6 K7 Kombinace E7, I7 a N7 KB Kombinace K5 a K6 KD Kombinace K1, K5 a K6 Další certifikace SBS Typové osv d ení Amerického ú adu lodní dopravy (American Bureau of Shipping - ABS) Certifikát: 09-HS446883B Ur ení: M ení manometrického, nebo absolutního tlaku kapalin, plyn a par v lodních, námo ních a p íb ežních instalacích klasifikovaných organizací ABS. Na ízení ABS: Na ízení pro ocelová plavidla SBV Typové osv d ení spole nosti Bureau Veritas (BV) Certifikát: Na ízení BV: Na ízení organizace Bureau Veritas pro klasifikaci ocelových plavidel Aplikace: Ozna ení t íd: AUT-UMS, AUT-CCS, AUT-PORT and AUT-IMS; p evodník tlaku se nesmí instalovat do vzn tových motor SDN Typové schválení Det Norske Veritas (DNV) Certifikát: A Ur ení: Na ízení organizace Det Norske Veritas pro klasifikaci lodí, rychlostních a lehkých plavidel a normy pro p íb ežní aplikace organizace Det Norske Veritas Aplikace: T ídy umíst ní Typ 2051 Teplota D Vlhkost B Vibrace A EMC B Pouzdro D SLL Typové schválení Lloyds Register (LR) Certifikát: 11/60002 Aplikace: Kategorie prost edí ENV1, ENV2, ENV3 a ENV5 30

31 31

32 32

33 33

34 34

35 35

36 36

37 Verze Hostitelský zařízení (1) systém Ovladač zařízení (DD) (2) Získat na adrese Ovladač zařízení (DTM) Číslo dokumentu příručky 2 Všechny DD4: DD, ver. 1 Všechny DD5: DD, ver. 1 Emerson Emerson AMS V 10.5, nebo vyšší: DD, ver. 2 AMS V 8 až 10.5: DD, ver Emerson 375 / 475: DD, ver Rev. BA, nebo novější 1. Verzi zařízení FOUNDATION fieldbus lze zjistit pomocí konfiguračního nástroje způsobilého pro sběrnici FOUNDATION fieldbus. 2. Názvy souborů ovladače zařízení používají verzi zařízení a DD. Pro přístup k funkcím musí být nainstalován na Vašem hostitelském systému ovládání a hostitelském systému řízení a údržby provozních prostředků a na Vašich konfiguračních nástrojích správný ovladač zařízení. 37
