1 , rev. AD Radar s vedenou vlnou pro bezdrátová zařízení Rosemount řady 3308, 3308A Průvodce rychlého uvedení do provozu

2 VAROVÁNÍ Výbuch může způsobit smrt, nebo vážné zranění. Instalace tohoto zařízení v prostředí s nebezpečím výbuchu se musí provádět ve shodě spříslušnými ustanoveními mezinárodních, národních a místních norem, zákonů aprovozních předpisů. Zajistěte, aby bylo zařízení nainstalováno v souladu s pravidly pro jiskrovou bezpečnost, nebo nehořlavé provedení. Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění. Uzemněte zařízení umístěné na nekovových nádržích (např. sklolaminátové nádrže), aby se zabránilo vytvoření elektrostatického náboje. Sondy s jedním kabelem jsou citlivé na silná elektromagnetická pole, a proto nejsou vhodné pro nekovové nádrže. Během dopravy napájecího modulu je třeba dbát na to, aby se zabránilo vytvoření elektrostatického náboje. Zařízení musí být nainstalováno tak, aby byl zajištěn minimální odstup antény 20 cm (8 palců) od všech osob. Provozní netěsnosti mohou způsobit smrt, nebo vážné zranění. Manipulujte s vysílačem opatrně. Pokud je procesní těsnění poškozené, může při demontáži hlavy vysílače ze sondy uniknout plyn z nádrže. Nedodržení bezpečnostních pokynů pro instalaci může způsobit smrt, nebo vážné zranění. Zařízení smí instalovat pouze kvalifikovaní pracovníci. Používejte zařízení pouze způsobem popsaným v tomto průvodci a v referenční příručce. Další pokyny naleznete v referenční příručce radaru s vedenou vlnou pro bezdrátová zařízení Rosemount řady 3308, 3308A (číslo dokumentu ). Požadovaná výbava 2 m Měřicí pásmo Standardní nářadí, např. šroubovák, klíč na šrouby, kleště Pasta proti zadření, nebo páska PTFE (pro závitový spoj NPT) Těsnění (pro přípojky v provedení se závitem BSP/G, v přírubovém provedení a provedení Tri-Clamp ) AMS Konfigurátor zařízení s bezdrátovým přenosem AMS, verze 12.0, nebo novější, nebo komunikátor 2

3 1. Měření výšky nádrže Průvodce rychlého uvedení do provozu Výška nádrže: Výška nádrže Výška nádrže 2. Utěsnění a ochrana závitů Použijte pastu proti zadření, nebo pásku PTFE podle postupů obvyklých pro Vaše pracoviště. Pouze pro přípojku nádrže se závitem NPT. 3

4 3. Montáž zařízení na nádrž NPT Příruba Těsnění Tri-Clamp BSP/G Těsnění Těsnění 4

5 Průvodce rychlého uvedení do provozu 4. Vložení napájecího modulu 5. Připojení k zařízení Komunikátor Modem HART Komunikační svorky Bezdrátový konfigurátor AMS: a. Spusťte konfigurátor zařízení s bezdrátovým přenosem AMS. b. Zvolte Device Connection View (Zobrazení připojení zařízení) v nabídce View (Zobrazení). c. Dvakrát klikněte na zařízení v položce Modem HART. Komunikátor: a. Zapněte komunikátor. b. Klepněte na symbol HART v hlavní nabídce. c. Komunikátor se nyní připojí k zařízení. 5

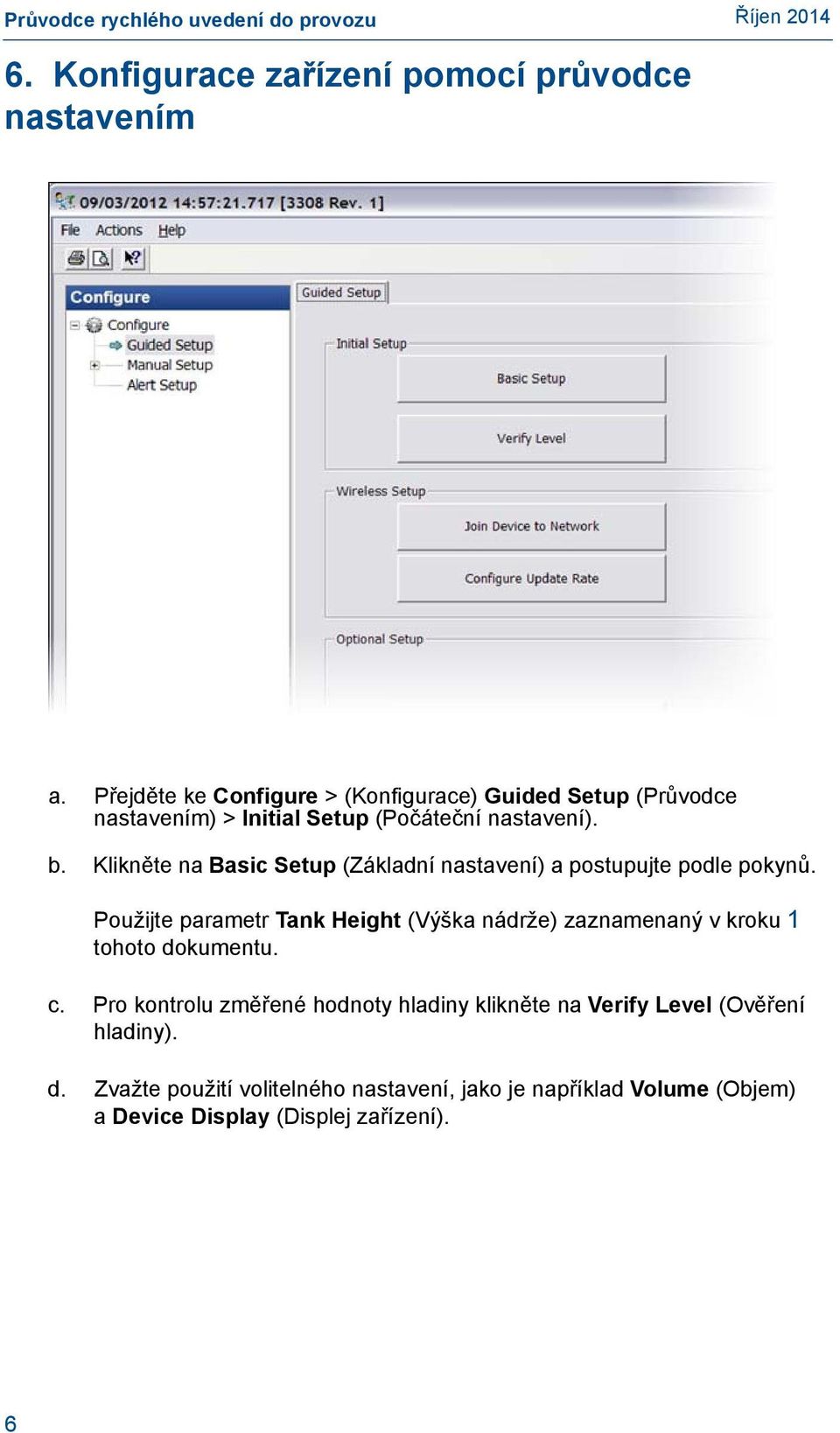

6 6. Konfigurace zařízení pomocí průvodce nastavením a. Přejděte ke Configure > (Konfigurace) Guided Setup (Průvodce nastavením) > Initial Setup (Počáteční nastavení). b. Klikněte na Basic Setup (Základní nastavení) a postupujte podle pokynů. Použijte parametr Tank Height (Výška nádrže) zaznamenaný v kroku 1 tohoto dokumentu. c. Pro kontrolu změřené hodnoty hladiny klikněte na Verify Level (Ověření hladiny). d. Zvažte použití volitelného nastavení, jako je například Volume (Objem) a Device Display (Displej zařízení). 6

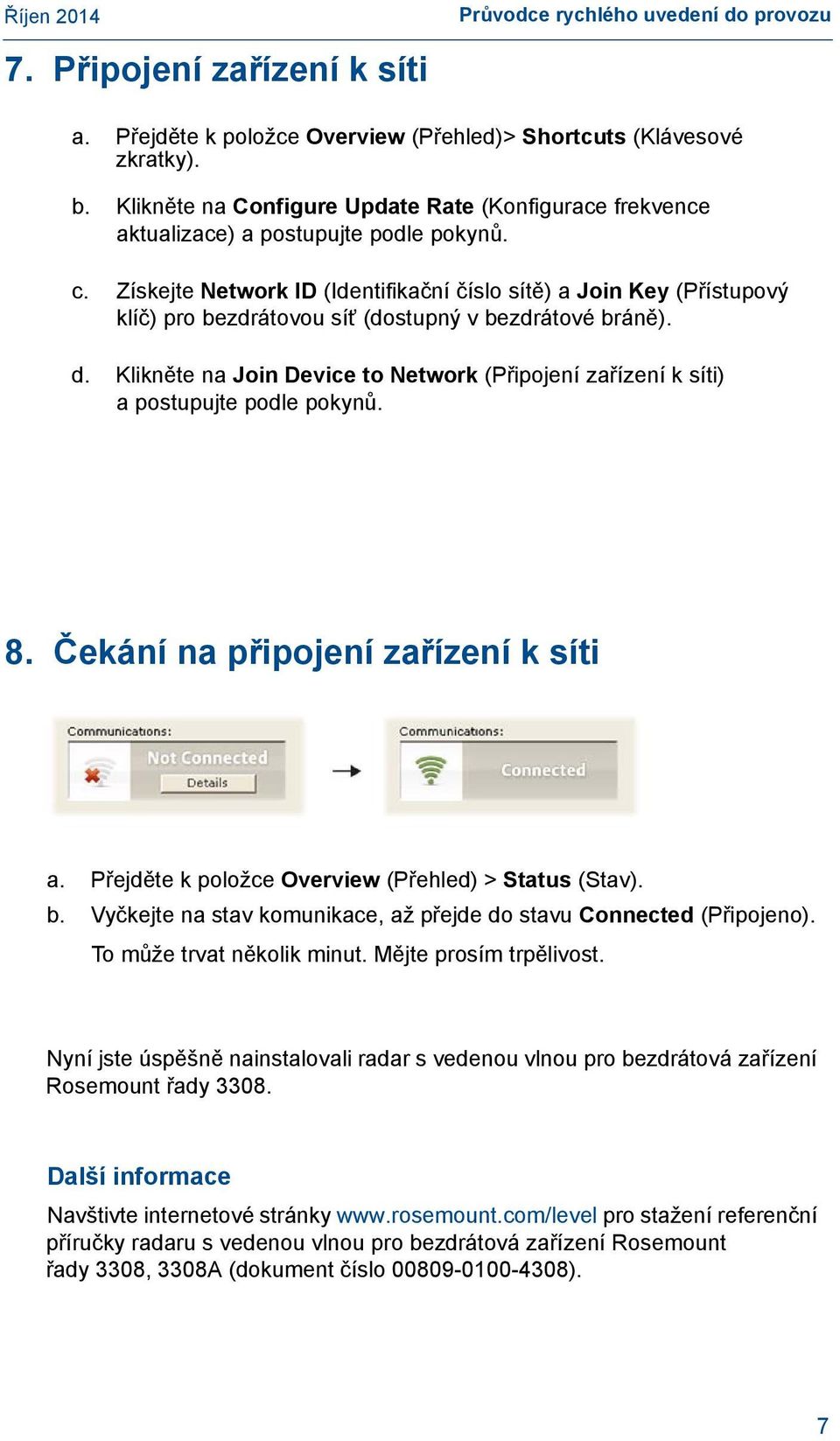

7 Průvodce rychlého uvedení do provozu 7. Připojení zařízení k síti a. Přejděte k položce Overview (Přehled)> Shortcuts (Klávesové zkratky). b. Klikněte na Configure Update Rate (Konfigurace frekvence aktualizace) a postupujte podle pokynů. c. Získejte Network ID (Identifikační číslo sítě) a Join Key (Přístupový klíč) pro bezdrátovou síť (dostupný v bezdrátové bráně). d. Klikněte na Join Device to Network (Připojení zařízení k síti) a postupujte podle pokynů. 8. Čekání na připojení zařízení k síti a. Přejděte k položce Overview (Přehled) > Status (Stav). b. Vyčkejte na stav komunikace, až přejde do stavu Connected (Připojeno). To může trvat několik minut. Mějte prosím trpělivost. Nyní jste úspěšně nainstalovali radar s vedenou vlnou pro bezdrátová zařízení Rosemount řady Další informace Navštivte internetové stránky pro stažení referenční příručky radaru s vedenou vlnou pro bezdrátová zařízení Rosemount řady 3308, 3308A (dokument číslo ). 7
