STŘEŠNÍ OKNA NA OBJEKTU č. zak: 02/15. S1- Technická zpráva. Březen 2015 vypracoval: Ing. Pavel Bílek

Transkript

1 č. zak: 02/15 č. výkr.: S1 S1- Technická zpráva Březen 2015 vypracoval: Ing. Pavel Bílek

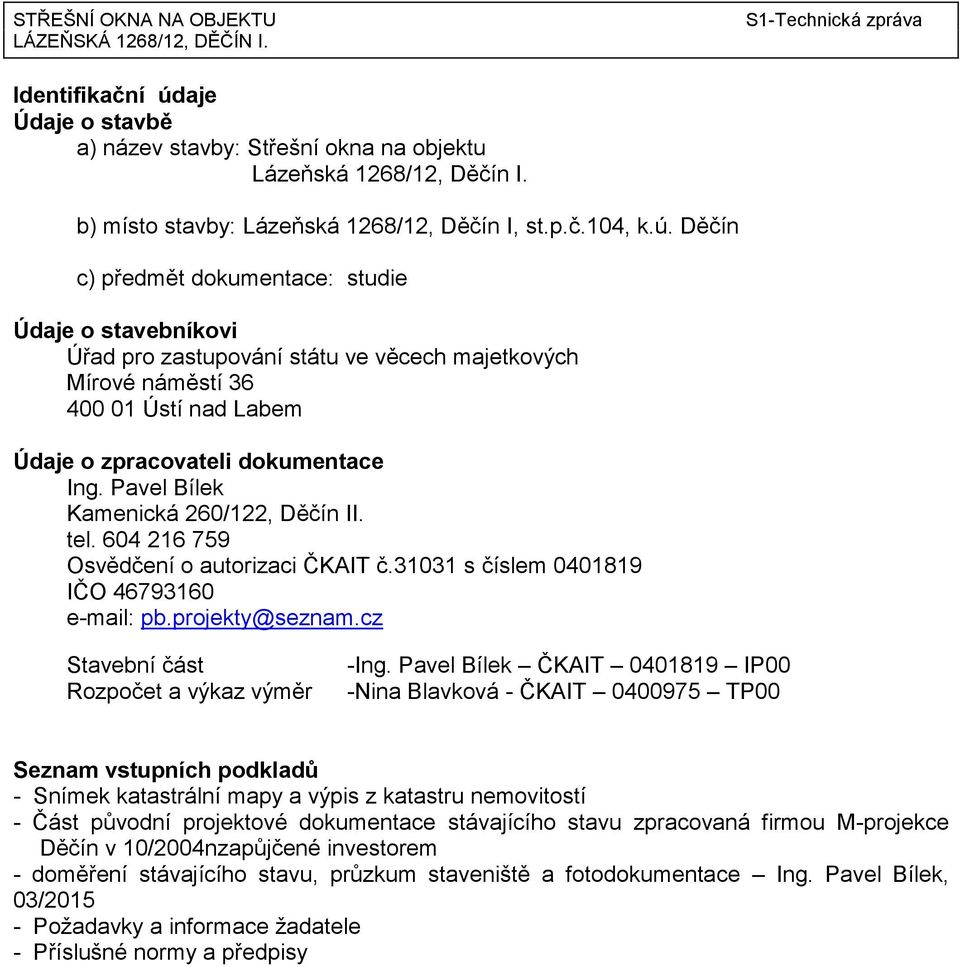

2 Identifikační údaje Údaje o stavbě a) název stavby: Střešní okna na objektu Lázeňská 1268/12, Děčín I. b) místo stavby: Lázeňská 1268/12, Děčín I, st.p.č.104, k.ú. Děčín c) předmět dokumentace: studie Údaje o stavebníkovi Úřad pro zastupování státu ve věcech majetkových Mírové náměstí Ústí nad Labem Údaje o zpracovateli dokumentace Ing. Pavel Bílek Kamenická 260/122, Děčín II. tel Osvědčení o autorizaci ČKAIT č s číslem IČO pb.projekty@seznam.cz Stavební část Rozpočet a výkaz výměr -Ing. Pavel Bílek ČKAIT IP00 -Nina Blavková - ČKAIT TP00 Seznam vstupních podkladů - Snímek katastrální mapy a výpis z katastru nemovitostí - Část původní projektové dokumentace stávajícího stavu zpracovaná firmou M-projekce Děčín v 10/2004nzapůjčené investorem - doměření stávajícího stavu, průzkum staveniště a fotodokumentace Ing. Pavel Bílek, 03/ Požadavky a informace žadatele - Příslušné normy a předpisy

3 Architektonicko-stavební řešení - architektonické, výtvarné, materiálové, dispoziční a provozní řešení Záměrem stavebníka je provést výměnu 27ks stávajících střešních oken a 5ks střešních výlezů na objektu v Lázeňské ulici 1268/12 v Děčíně, jehož je i majitelem. Stávající střešní okna a výlezy jsou již v mnoha případech nefunkční a neplní svými parametry a vlastnostmi to, co od nich uživatelé požadují. Hlavním problémem oken, kterých jsou na objektu 4 druhy o 5 velikostech, je již několikaleté zatékání při dešti, čímž dochází k narušování ostatních konstrukcí krovu, vestavby podkroví a v neposlední řadě též stropních konstrukcí. Dokumentace řeší tuto výměnu a s tím související práce na střeše a uvnitř objektu. Jedná se o výměnu střešních oken v podkroví a střešních výlezů na půdě uváděného objektu v podobných rozměrech dle současných dodávaných typů s tím, že dojde ke sjednocení rozměrů na dvě velikosti. Okna budou mít také lepší užitné vlastnosti a úpravy nadpraží oken zajistí větší osvětlení prostor. Prováděnou výměnou nedojde k úpravám dispozice a ani provoz v objektu se nezmění. - bezbariérové užívání stavby Úpravy se netýkají této oblasti. - konstrukční a stavebně technické řešení a technické vlastnosti stavby Zhodnocení stavu stávajících oken a konstrukcí okolo nich: Ve střešním plášti vestavěného podkroví jsou osazeny celkem 4 druhy střešních oken o pěti velikostech Stávající střešní dřevěná okna zasklená izolačním dvojsklem jsou osazena jako jednotlivá, ve dvojici nebo trojici vedle sebe v konstrukci vestavby podkroví tak, že nadpraží oken znemožňuje využití celé prosklené plochy oken a brání tak dostatečnému dennímu osvětlení jednotlivých místností. Hlavním problémem je však opakované zatékání vody při deštích přes nebo okolo oken do místností a tím dochází k narušování konstrukcí. Při doměřování bylo konstatováno, že z hlediska statického objekt nevykazuje žádné závažné statické poruchy, ale voda pronikající při dešti do okolních konstrukcí může v budoucnu způsobit i tyto problémy. Zatím jsou vidět pouze narušení sádrokartonových a dřevěných obkladů okolo oken. Vzhledem k provozu v objektu nebyly v rámci dokumentace prováděny sondy, ale dá se předpokládat i narušení zakrytých konstrukcí. Dokumentace tedy předpokládá i částečnou jejich úpravu nebo výměnu. Závěrem lze konstatovat, že je třeba provést výměnu střešních oken a výlezů, což je i záměrem investora. Navrhované úpravy spojené s výměnou stávajících střešních oken: Budou provedeny demontáže stávajících dřevěných kyvných střešních oken včetně vnějších lemování, rozkrytí střešní krytiny z pálených keramických tašek typu bobrovka položených v šupinovém krytí okolo celého okna, vnitřního sádrokartonového nebo sololitového ostění, parapetu, nadpraží včetně částí vnitřních sádrokartonových nebo dřevěných obkladů stěn. Bude provedena prohlídka, případná úprava nebo oprava odkrytých konstrukcí a tepelných izolací, osazení nových střešních oken nebo výlezů včetně systémových doplňků, úprava šikmého nadpraží na vodorovné pro lepší osvětlenost místnosti, zpětná montáž střešní pálené krytiny s jejím případným doplněním, provedení

4 nové parozábrany v místech odkrytých konstrukcí s dostatečným přelepením na stávající parozábranu, nové zakrytí sádrokartonovými deskami a provedení nové výmalby. V uvedených místnostech dle výkresové části bude provedena demontáž a zpětná montáž těles topení a dále je třeba provést ochranu všech ostatních instalací a zakrytí podlah a případného zařízení místnosti. Celkové řešení je dokumentováno výkresovou dokumentací. Stavební fyzika - tepelná technika - tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Nová střešní okna jsou zasklena izolačním dvojsklem - součinitel prostupu tepla střešních oken je navržen U=1,30 W/m 2 K. - orientace, osvětlení a oslunění Úpravou nadpraží oken dojde ke zlepšení denního osvětlení místností. - akustika - ochrana proti hluku Beze změny. Stavebně konstrukční řešení - popis navržených oken + navržené úpravy Okna: Stávající dřevěná kyvná střešní okna v počtu 27ks budou nahrazena novými bezúdržbovými střešními kyvnými okny s ventilační klapkou o velikosti 780x1180 a 660x1180mm, která budou osazena jednotlivě, ve dvojici nebo trojici vedle sebe dle výkresové dokumentaci. Konstrukce navržených oken je s dřevěným jádrem a bezešvou polyuretanovou vrstvou, průvzdušnost okna dle normy EN 1026 třídy 4, součinitel prostupu tepla 1,30W/m2K, zaskleno izolačním dvojsklem, vnitřní sklo s ochranou proti úderu a nárazu, lemování nebo kombi lemování se zateplovací sadou pro skládanou krytinu. Okna na jihozápadní fasádě budou vybavena venkovními markýzami s manuálním ovládáním. Stávající střešní výlezy v počtu 5ks budou nahrazeny střešními výlezy pro nezateplené půdní prostory o rozměrech 450x550mm. Rám výlezu je navržen jako dřevěný, křídlo hliníkové, integrované lemování pro skládanou střešní krytinu. Ostatní úpravy: V rámci výměny střešních oken a střešních výlezů bude provedena demontáž stávajících střešních oken včetně vnějších lemování, rozkrytí střešní krytiny z pálených keramických tašek typu bobrovka položených v šupinovém krytí v šířce minimálně 500mm okolo celého okna, vnitřního sádrokartonového nebo sololitového ostění, parapetu, nadpraží včetně částí vnitřních sádrokartonových obkladů v šířce min.500mm okolo celého okna nebo dřevěných obkladů stěn v pruhu v šířce celé min.500mm od parapetu a nadpraží na celou šířku místnosti. Bude provedena prohlídka, případná úprava nebo oprava odkrytých konstrukcí a tepelných izolací, osazení nových střešních oken nebo výlezů včetně systémových doplňků, úprava šikmého nadpraží na vodorovné pro lepší osvětlenost místnosti, zpětná montáž

5 střešní pálené krytiny s jejím případným doplněním, provedení nové parozábrany v místech odkrytých konstrukcí s dostatečným přelepením na stávající parozábranu, nové zakrytí sádrokartonovými deskami tl.12,5mm a provedení nové výmalby. V uvedených místnostech dle výkresové části bude provedena demontáž a zpětná montáž těles topení a dále je třeba provést ochranu všech ostatních instalací a zakrytí podlah a případného zařízení místnosti. Detailní popis jednotlivých úprav je ve výkresové části. Během stavby je třeba dodržovat technologické postupy dodavatele materiálů!!! - zásady provádění bouracích a podchycovacích prací a zpevňování konstrukcí či prostupů Bourací práce prováděné během stavby nevyžadují podchycování ani zpevňování konstrukcí. - seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software Snímek z katastrální mapy 1:500 Výpis z katastru nemovitostí Požadavky investora, vizuální průzkum staveniště, doměření stavby, fotodokumentace ČSN Navrhování klempířských konstrukcí ČSN Tepelná ochrana budov ČSN Akustika Ochrana proti hluku v budovách a souvisící akustické vlastnosti stavebních výrobků Požadavky Vyhláška č.268/2009 Sb., o technických požadavcích na stavby Zákon č.183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) ve znění novely č.350/2012 Sb. Zákon č.186/2006 Sb., o změně některých zákonů souvisejících s přijetím stavebního zákona Zákon č.185/2001 Sb. o odpadech a změně některých dalších zákonů Vyhláška č. 381/2001 Sb., kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů Vyhláška č.499/2006 Sb., o dokumentaci staveb ve znění novely č.62/2013 Sb. Zákon č.309/2006 Sb. kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy Nařízení vlády č.362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č.101/2005 Sb. o podrobnějších požadavcích na pracoviště a pracovní prostředí Nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Nařízení vlády č.378/2001 Sb. kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Vyhláška č.48/1982 Sb. v platném znění, která stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení Vyhláška č.18,19,21/1979 Sb. a č.73/2010 Sb. o vyhrazených technických zařízeních Vyhláška č.50/1978 Sb. o odborné způsobilosti osob při pracích s elektrickými zařízeními

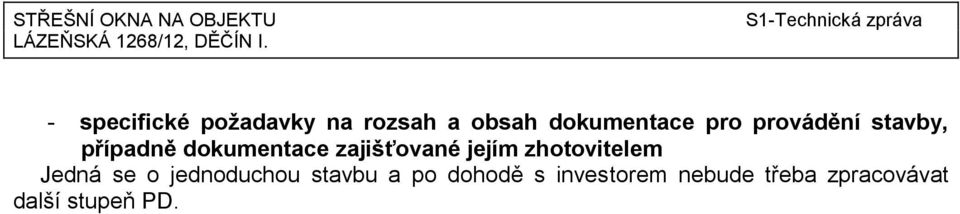

6 - specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem Jedná se o jednoduchou stavbu a po dohodě s investorem nebude třeba zpracovávat další stupeň PD.

7 Popis úprav souvisejících s výměnou oken: Demontáž oken včetně lemování : 27 ks Demontáž střešních výlezů včetně lemování : 5 ks Montáž oken o1-780x1180mm (samostatných) : 9 ks Montáž oken o1-780x1180mm (2ks vedle sebe) : 2 ks Montáž oken o2-780x1180mm (samostatných) : 8 ks Montáž oken o2-780x1180mm (2ks vedle sebe) : 2 ks Montáž oken o3-660x1180mm (3ks vedle sebe) : 6 ks Montáž střešních výlezů 450x550mm : 5 ks Rozkrytí střešní krytiny-bobrovka-šupinové krytí : 107,86m2 Doplnění případně poničených tašek : 10,00m2 Demontáž sádrokartonového ostění : 30,54m2 Demontáž sololitového ostění : 12,68m2 Demontáž vnitřního obkladu stěn SDK : 59,52m2 Demontáž vnitřního dřevěného obkladu : 42,53m2 Úprava a oprava stávajících konstrukcí : 27ks Úprava nadpraží : 27ks Zpětná montáž krytiny-bobrovka-šupinové krytí : 107,86m2 Provedení nové parozábrany s přelepením na stávající : 145,27m2 Nové SDK konstrukce stěny,ostění,nadpraží,parapety : 104,74m2 Nové dřevěné obložení stěn : 42,53m3 Nová výmalba : 134,22m2 Demontáž a zpětná montáž těles ÚT : 13ks
