1 UŽIVATELSKÁ PŘÍRUČKA Digitální pozemní DVB-T/T2 HD přijímač TS 6700 T2 HD DVB-T/T2 HD PVR READY TIMESHIFT Distributor: ALLCOM, spol. s r.o.,

2 OBSAH 1 Bezpečnostní informace POPIS A PŘIPOJENÍ Čelní panel Zadní panel a připojení DÁLKOVÝ OVLADAČ Baterie Tlačítka a funkce PRVNÍ INSTALACE Menu přijímače Hlavní menu Přehrávač Upravit kanály DVBT Instalace Nastavení systému Nástroje MENU Řešení problémů Technická specifikace... 13

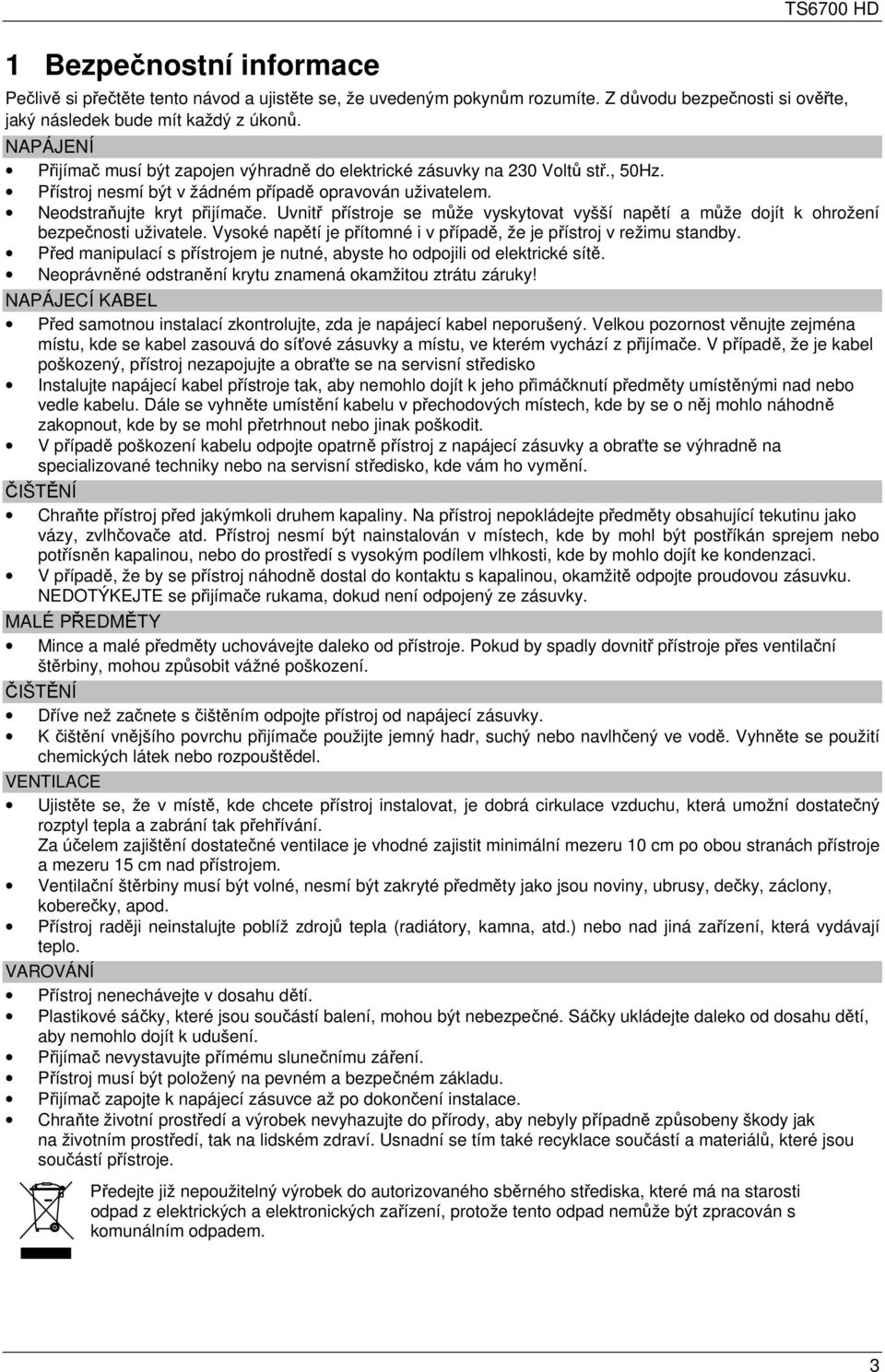

3 TS6700 HD 1 Bezpečnostní informace Pečlivě si přečtěte tento návod a ujistěte se, že uvedeným pokynům rozumíte. Z důvodu bezpečnosti si ověřte, jaký následek bude mít každý z úkonů. NAPÁJENÍ Přijímač musí být zapojen výhradně do elektrické zásuvky na 230 Voltů stř., 50Hz. Přístroj nesmí být v žádném případě opravován uživatelem. Neodstraňujte kryt přijímače. Uvnitř přístroje se může vyskytovat vyšší napětí a může dojít k ohrožení bezpečnosti uživatele. Vysoké napětí je přítomné i v případě, že je přístroj v režimu standby. Před manipulací s přístrojem je nutné, abyste ho odpojili od elektrické sítě. Neoprávněné odstranění krytu znamená okamžitou ztrátu záruky! NAPÁJECÍ KABEL Před samotnou instalací zkontrolujte, zda je napájecí kabel neporušený. Velkou pozornost věnujte zejména místu, kde se kabel zasouvá do síťové zásuvky a místu, ve kterém vychází z přijímače. V případě, že je kabel poškozený, přístroj nezapojujte a obraťte se na servisní středisko Instalujte napájecí kabel přístroje tak, aby nemohlo dojít k jeho přimáčknutí předměty umístěnými nad nebo vedle kabelu. Dále se vyhněte umístění kabelu v přechodových místech, kde by se o něj mohlo náhodně zakopnout, kde by se mohl přetrhnout nebo jinak poškodit. V případě poškození kabelu odpojte opatrně přístroj z napájecí zásuvky a obraťte se výhradně na specializované techniky nebo na servisní středisko, kde vám ho vymění. ČIŠTĚNÍ Chraňte přístroj před jakýmkoli druhem kapaliny. Na přístroj nepokládejte předměty obsahující tekutinu jako vázy, zvlhčovače atd. Přístroj nesmí být nainstalován v místech, kde by mohl být postříkán sprejem nebo potřísněn kapalinou, nebo do prostředí s vysokým podílem vlhkosti, kde by mohlo dojít ke kondenzaci. V případě, že by se přístroj náhodně dostal do kontaktu s kapalinou, okamžitě odpojte proudovou zásuvku. NEDOTÝKEJTE se přijímače rukama, dokud není odpojený ze zásuvky. MALÉ PŘEDMĚTY Mince a malé předměty uchovávejte daleko od přístroje. Pokud by spadly dovnitř přístroje přes ventilační štěrbiny, mohou způsobit vážné poškození. ČIŠTĚNÍ Dříve než začnete s čištěním odpojte přístroj od napájecí zásuvky. K čištění vnějšího povrchu přijímače použijte jemný hadr, suchý nebo navlhčený ve vodě. Vyhněte se použití chemických látek nebo rozpouštědel. VENTILACE Ujistěte se, že v místě, kde chcete přístroj instalovat, je dobrá cirkulace vzduchu, která umožní dostatečný rozptyl tepla a zabrání tak přehřívání. Za účelem zajištění dostatečné ventilace je vhodné zajistit minimální mezeru 10 cm po obou stranách přístroje a mezeru 15 cm nad přístrojem. Ventilační štěrbiny musí být volné, nesmí být zakryté předměty jako jsou noviny, ubrusy, dečky, záclony, koberečky, apod. Přístroj raději neinstalujte poblíž zdrojů tepla (radiátory, kamna, atd.) nebo nad jiná zařízení, která vydávají teplo. VAROVÁNÍ Přístroj nenechávejte v dosahu dětí. Plastikové sáčky, které jsou součástí balení, mohou být nebezpečné. Sáčky ukládejte daleko od dosahu dětí, aby nemohlo dojít k udušení. Přijímač nevystavujte přímému slunečnímu záření. Přístroj musí být položený na pevném a bezpečném základu. Přijímač zapojte k napájecí zásuvce až po dokončení instalace. Chraňte životní prostředí a výrobek nevyhazujte do přírody, aby nebyly případně způsobeny škody jak na životním prostředí, tak na lidském zdraví. Usnadní se tím také recyklace součástí a materiálů, které jsou součástí přístroje. Předejte již nepoužitelný výrobek do autorizovaného sběrného střediska, které má na starosti odpad z elektrických a elektronických zařízení, protože tento odpad nemůže být zpracován s komunálním odpadem. 3

4 TELE System 2 POPIS A PŘIPOJENÍ 2.1 Čelní panel 1. USB 2. Indikátor režimu provozu/standby 3. IR Sensor 4. Tlačítko přepínání kanálů CH 5. Tlačítko přepínání kanálů CH 6. Tlačítko Power/Standby UPOZORNĚNÍ Výrobce negarantuje kompatibilitu přijímače TS 6700 HD se všemi USB flash disky. Výrobce doporučuje použit USB HDD s vlastním externím zdrojem napájení. 2.2 Zadní panel a připojení UPOZORNĚNÍ Doporučujeme připojit k přijímači nejdříve další zařízení (např. TV, VCR, Hi-Fi atd.) a anténu před zapojením ke zdroji napájení. 1. RF výstup 2. RF vstup 3. HDMI konektor 4. SCART konektor 5. AC IN Upozornění: Funkce a ovládání přijímače se mohou měnit s aktuální verzí softwaru přijímače!!! 4

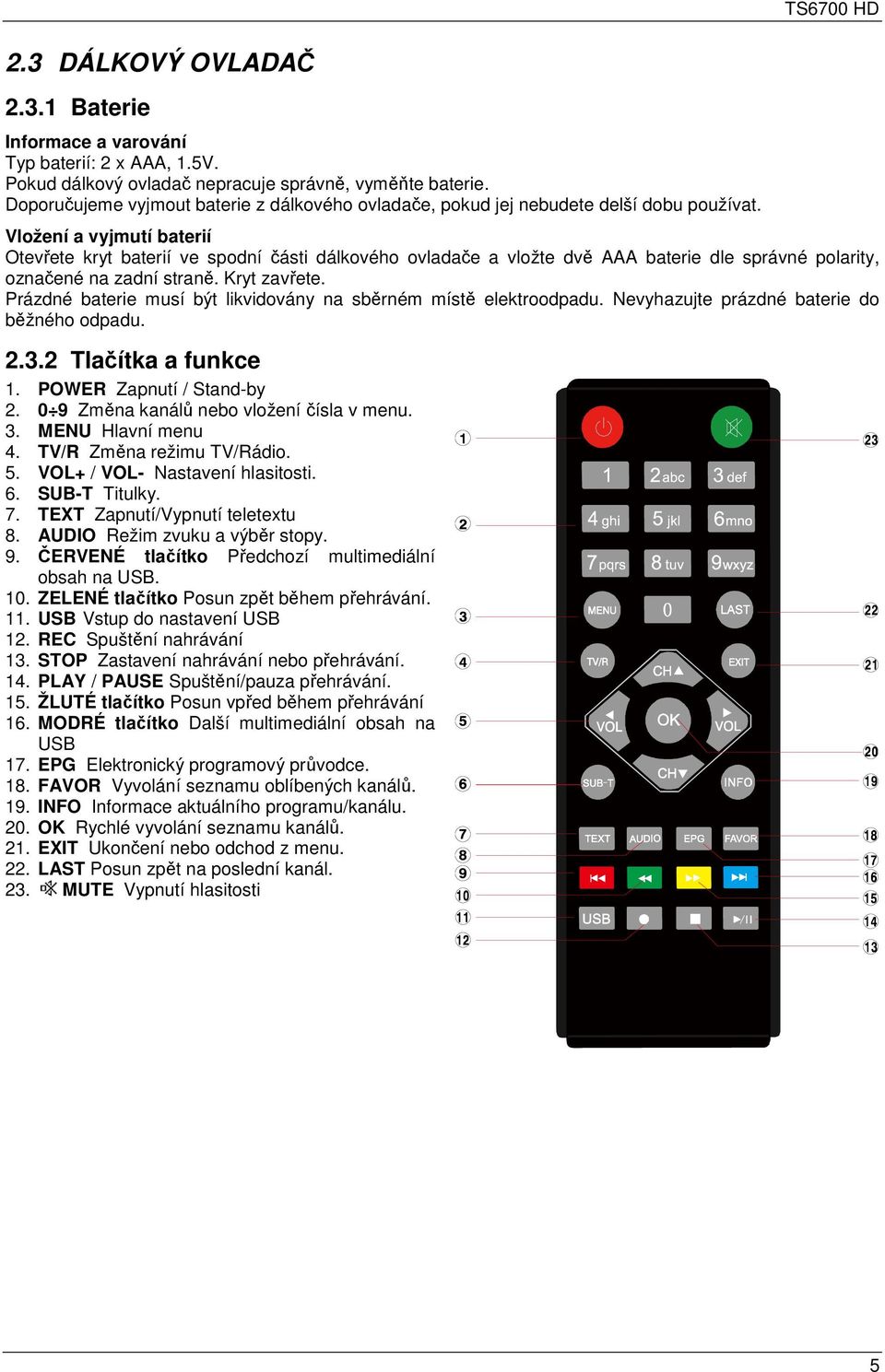

5 TS6700 HD 2.3 DÁLKOVÝ OVLADAČ Baterie Informace a varování Typ baterií: 2 x AAA, 1.5V. Pokud dálkový ovladač nepracuje správně, vyměňte baterie. Doporučujeme vyjmout baterie z dálkového ovladače, pokud jej nebudete delší dobu používat. Vložení a vyjmutí baterií Otevřete kryt baterií ve spodní části dálkového ovladače a vložte dvě AAA baterie dle správné polarity, označené na zadní straně. Kryt zavřete. Prázdné baterie musí být likvidovány na sběrném místě elektroodpadu. Nevyhazujte prázdné baterie do běžného odpadu Tlačítka a funkce 1. POWER Zapnutí / Stand-by Změna kanálů nebo vložení čísla v menu. 3. MENU Hlavní menu 4. TV/R Změna režimu TV/Rádio. 5. VOL+ / VOL- Nastavení hlasitosti. 6. SUB-T Titulky. 7. TEXT Zapnutí/Vypnutí teletextu 8. AUDIO Režim zvuku a výběr stopy. 9. ČERVENÉ tlačítko Předchozí multimediální obsah na USB. 10. ZELENÉ tlačítko Posun zpět během přehrávání. 11. USB Vstup do nastavení USB 12. REC Spuštění nahrávání 13. STOP Zastavení nahrávání nebo přehrávání. 14. PLAY / PAUSE Spuštění/pauza přehrávání. 15. ŽLUTÉ tlačítko Posun vpřed během přehrávání 16. MODRÉ tlačítko Další multimediální obsah na USB 17. EPG Elektronický programový průvodce. 18. FAVOR Vyvolání seznamu oblíbených kanálů. 19. INFO Informace aktuálního programu/kanálu. 20. OK Rychlé vyvolání seznamu kanálů. 21. EXIT Ukončení nebo odchod z menu. 22. LAST Posun zpět na poslední kanál. 23. MUTE Vypnutí hlasitosti 5

6 TELE System 3 PRVNÍ INSTALACE Po dokončení všech připojení dle kapitoly 2.2 a po zapojení do zdroje napájení se přijímač automaticky spustí. Zobrazí se menu první instalace, kde lze nastavit různé parametry a spustit vyhledávání kanálů. Krok 1. Region Šipkami / zvolte zem. Pro pokračování stiskněte tlačítko. UPOZORNĚNÍ Při nesprávně zvolené zemi se nemusí vyhledat všechny kanály. Krok 2. Jazyk Šipkami / zvolte jazyk OSD menu. Tlačítkem přejdete na další parametr.. Krok 3. Mód zobrazení Potvrďte rozlišení obrazu. Tlačítkem přejděte k dalšímu kroku. Krok 4. Režim obrazu Šipkami / nastavte poměr stran: 1. 16:9 FS 2. 4:3 PS (Pan Scan) 3. 4:3 LB (Letter Box) 4. 16:9 PB. 6

7 TS6700 HD 4 Menu přijímače Menu první instalace (kapitola 3) umožňuje nastavení základních funkcí přijímače. Přijímač nabízí další pokročilé vlastnosti a nastavení, která naleznete v dalších kapitolách: 4.1 Hlavní menu Stiskněte tlačítko [MENU]: Přehrávač Přesuňte kurzor na Přehrávač a stiskněte tlačítko [OK] nebo pro vstup do podmenu. Šipkami / přepínáte mezi následujícími menu. Tlačítkem [EXIT] z menu odejdete. Tato funkce je dostupná pouze po připojení USB paměti na čelním panelu. PVR Zvolte PVR a stiskněte tlačítko [OK]. Tlačítky [CH / ] zvolte položku menu a stiskněte [OK]. o Přejmenovat: stiskněte [ČERVENÉ] tlačítko pro přejmenování zvolené položky. o Zámek: stiskněte [ZELENÉ] tlačítko pro uzamčení zvolené položky. o Vymazat: stiskněte [ŽLUTÉ] tlačítko pro vymazání zvolené položky. o Přepnout: stiskněte číselné tlačítko 5 pro přepnutí mezi záložkami Přehrávače (PVR, Hudba, Obrázek, Video). Video Zvolte Video a stiskněte tlačítko [OK]. o Upravit: stiskněte [MODRÉ] tlačítko pro úpravu zvolené položky. Červeným tlačítkem položku přejmenujete. Zelené tlačítko slouží pro kopírování, žluté tlačítko pro vymazání a modré tlačítko pro otevření nové složky. o Přepnout: číselným tlačítkem 5 přepínáte mezi záložkami Přehrávače. o Třídit: tlačítko 6 slouží pro třídění kanálů. o Opakovat: Tlačítkem 8 zvolíte režim přehrávání: Jeden/Vše/Náhodně. Hudba Zvolte menu Hudba a stiskněte tlačítko [OK]. o Play List: tlačítkem 1 zobrazíte play list. o FAV: tlačítkem 2 nastavíte zvolenou skladbu jako oblíbenou. o FAV ALL: tlačítkem 3 nastavíte všechny skladby jako oblíbené. o Upravit: tlačítkem 4 vstoupíme do menu úprav. V tomto pod-menu slouží červené tlačítko pro přejmenování, zelené tlačítko na kopírování, žluté tlačítko pro vymazání a modré tlačítko pro otevření nové složky. o Přepnout: tlačítkem 5 přepínáte mezi záložkami Přehrávače. o Třídit: tlačítko 6 slouží pro třídění kanálů. o Opakovat: tlačítkem 7 zvolíte režim přehrávání: Opakovat jeden/vše/náhodně. Obrázek Zvolte Obrázek a stiskněte [OK]. o Play List: červeným tlačítkem zobrazíte Play List. o FAV: zeleným tlačítkem nastavíte zvolený obrázek/soubor jako oblíbený o FAV ALL: žlutým tlačítkem nastavíte všechny obrázky/soubory jako oblíbené. o Upravit: Modré tlačítko slouží pro úpravy, červené pro přejmenování, zelené pro kopírování, žluté pro vymazání a modré pro otevření nové složky. o Přepnout: číselným tlačítkem 5 přepínáte mezi záložkami Přehrávače. o Třídit: tlačítko 6 slouží pro třídění kanálů. o Nastavení: tlačítko 7 slouží pro nastavení přehrávání. o MulitView: tlačítkem 8 zobrazíte vícenásobný obraz. 7

8 TELE System Upravit kanály Posuňte kurzor na Upravit kanály a stiskněte [OK]. Seznam TV kanálů Otevřete seznam TV kanálů. Vlevo je zobrazen seznam všech volných TV kanálů, napravo je malé okno se zobrazením zvoleného kanálu. Ve spodní části je zobrazen průvodce. o Zvolit kanál: Tlačítky [CH / ] zvolte kanály a stiskněte tlačítko [OK] pro spuštění sledování. o Zámek: Stiskněte červené tlačítko pro uzamčení aktuálního kanálu. o Přeskočit: zeleným tlačítkem nastavíte přeskočení aktuálního kanálů při procházení kanály. o o Posun: tlačítky [CH / ] změníte třídění seznamu kanálů. Upravit: modrým tlačítkem vstupte do menu úprav. Červeným tlačítkem můžete třídit kanály, zeleným tlačítkem upravíte aktuální kanál. Modré tlačítko slouží pro vymazání aktuálního kanálu. Seznam Rádio kanálů Veškeré nalezené rádio kanály jsou zobrazeny zde. Veškeré operace pro rádio kanály jsou shodné jako u TV kanálů, viz předchozí kapitoloa Sezam TV kanálů. Vymazat vše Tlačítkem [OK] vymažete všechny TV a Rádio kanály Instalace Přesuňte kurzor na DVBT Instalace a stiskněte [OK]. Manuální ladění o Způsob ladění: Dle kanálů/dle frekvence o Skenování pásma: VHF/UHF o Kanál: Pouze dostupné v režimu Podle kanálu. o Frekvence: Pouze dostupné v režimu Dle frekvence. o Šířka pásma: 6MHZ/7MHZ/8MHZ o Síťové vyhledávání: Stiskněte tlačítko [OK] pro spuštění vyhledávání. Tlačítkem [EXIT] odejdete z menu a systém automaticky uloží nalezené kanály. o Vyhledat: Stiskněte tlačítko [OK] pro spuštění vyhledávání. Stiskněte [EXIT] pro ukončení. Systém automaticky uloží nalezené kanály. o Síla signálu: Lišta s označením intenzity signálu. o Kvalita signálu: Lišta s označením kvality signálu. Automatické ladění o Stát: Polsko/ Rusko/ Singapúr/ Španělsko/ Švédsko/ Taiwan/ Velká Británie/ Irán/ Argentina/ Rakousko/ Čína/ Dánsko/ Finsko/ Francie/ Německo/ Hong-Kong/ Itálie o o Jen FTA: Ano/Ne Vyhledat: Stiskněte tlačítko [OK] pro spuštění vyhledávání. Stiskněte [EXIT] pro ukončení. Systém automaticky uloží nalezené kanály. LCN řazení programů Přesuňte kurzor na LCN řazení programů a stiskněte [OK]. V režimu LCN Zapnout systém automaticky třídí kanály dle operátora. V režimu LNC NE systém setřídí kanály vzestupně podle čísla kanálu. 8

9 4.1.4 Nastavení systému TS6700 HD Přesuňte kurzor na Nastavení systému a stiskněte OK. Tlačítky [CH / ] zvolte podmenu a stiskněte OK. Tlačítkem [EXIT] z menu odejdete. Jazyk o OSD jazyky: Angličtina, Čeština, Francouzština, Němčina, Italština, Španělština, Polština, Ruština. o První zvuk: Angličtina, Čeština, Francouzština, Němčina, Italština, Španělština, Polština, Ruština. o Druhý zvuk: Angličtina, Čeština, Francouzština, Němčina, Italština, Španělština, Polština, Ruština. o Teletext: Angličtina, Čeština, Francouzština, Němčina, Italština, Španělština, Polština, Ruština. TV Systém o Rozlišení videa: Podle zdroje / Native TV / 480i / 480p / 576i / 576p / 720p_50 / 720p_60 / 1080i_25 / 1080i_30 / 1080p_50 / 1080p_60 / 1080p_25 / 108 0p_30 / 1080p_24 o Režim obrazu: 4:3 PS - 4:3 LB - 16:9 PB 16:9 FS o Video výstup: HDMI - RGB o Digitální Audio výstup: BS out - LPCM Out Nastavení displeje o Jas/Kontrast/Sytost/Odstín: 0-100/Ostrost: 0-10 Nastavit lokální čas o Region:Argentina/Australia/China/Denmark/Finland/France/German/Hong- Kong/Italian/Poland/Russia/Singapore/Spain/Sweeden/Taiwan/United Kingdom o Použít GMT: Definováno uživatelem, Podle regionu nebo Stop. o Posun GMT času: V rozsahu UTC+00:00-00:30. o Datum: Šipkami posuňte kurzor na hodnotu, kterou chcete změnit a číselnými tlačítky vložte datum. o Čas: Šipkami posuňte kurzor na hodnotu, kterou chcete změnit a číselnými tlačítky vložte čas. POZNÁMKY Posun GMT času je dostupný pouze po volbě definováno uživatelem v režimu Použití GMT Datum a čas jsou dostupné pouze po volbě Vypnout v Použití GMT Nastavit časovač Můžete nastavit až 8 časovačů. o Režim časovače: Vyp/Jednou/Denně o Služba časovače: Kanál/Nahrávka o Spouštěný program: Nastavení kanálu, který bude zapnut při buzení. o Datum spuštění: Nastavení data časovače. o Čas spuštění: Nastavení času buzení. o Délka záznamu: Nastavení délky časovače. o PS Záznam Rodičovský zámek Implicitní heslo je o Zámek menu: Zap./Vyp. o Hodnocení zámku: Vyp/Věk 10/Věk 12/Věk 14/Věk 16/Věk 18 o Nové heslo: vložte heslo číselnými tlačítky. o Potvrdit heslo: vložte nové heslo číselnými tlačítky. Nastavení OSD o Trvání OSD: 1-10 vteřin o Průhlednost OSD: Vyp/10%/20%/30%/40% Favoritní Stiskněte tlačítko [OK] pro přejmenování oblíbených. Nastavení Vícenásobného zobrazení o 3x3Pictures/4+1 Pictures INFO PVR úložiště 9

10 TELE System Stiskněte [OK] pro zobrazení příslušných informací úložiště (pouze po připojení USB) Označení/Celková kapacita/volná kapacita/záznamová kapacita/tms Kapacita/Souborový systém Nastavení PVR o Časový posun: Zap/Vyp o Přeskočit: 30 sec/1 min/ 5 min/ 10 min/ 30 min o Záznam Timeshift: Zap/Vyp o PS Záznam: Zap/Vyp POZNÁMKY Tipy pro nahrávání programu v reálném čase. o Propojte USB zařízení s přijímačem. o Zapněte Režim ČASOVÝ POSUN o Stiskněte tlačítko [PAUSE] pro zastavení TV programu. Přijímač spustí nahrávání do maximální volné kapacity USB. Po stisku tlačítka [PLAY] se spustí program od momentu jeho zastavení. o Tlačítky [F.REW] a [F.FWD] přetáčíte zpět/vpřed nahraný program. Zvolte jednu z 5 možností: x a 32x. o Pokud stisknete dvakrát tlačítko [INFO], otevře se menu Seznam HDD záznamů. Tlačítkem OK zobrazíte zvolený záznam. o PS: speciální formát souboru pro jednoduchý záznam (nižší nároky na velikost disku) o TS: podpora video a audio, importuje všechna doplňková data jako jsou teletext a titulky, ale vyžaduje větší velikost paměti oproti PS souboru. Ostatní o Napájení antény: ZAP/VYP o Typ kanálu: Vše/Volné/Kódované o Auto Standby: ON/OFF o Průchozí smyčka: ZAP/VYP Nástroje Přesuňte kurzor na Nástroje a stiskněte tlačítko [OK]. Informace Přesuňte kurzor na Informace a stiskněte [OK] pro zobrazení informací o zařízení. Tovární nastavení Přesuňte kurzor na Tovární nastavení a stiskněte [OK] pro uvedení zařízení do továrního nastavení. Přístroj vypněte a opětovně zapněte. Othello (hra) Sudoku (hra) Aktualizace přes USB o Mód aktualizace: All Code/Main Code/ Radioback/Defaultdb o Aktualizovat soubor: Zvolte správný soubor.abs. o Start: Spuštění aktualizace Odebrat bezpečně USB zařízení Přesuňte kurzor na Bezpečné odebrání USB zařízení a stiskněte [OK]. 5 MENU Struktura menu: 10

11 Media Player Upravit kanál Hlavní Menu Instalace Nastavení systému TS6700 HD Nástroje PVR Seznam TV kanálů DVBT Instalace Jazyk Informace Video Seznam Rádio kanálů TV systém Tovární nastavení Hudba Vymazat Vše Nastavení displeje Othello Obrázek Nastavení místního času Sudoku Vymazat Vše Nastavení časovače Aktualizace přes USB Přejmenovat seznam oblíbených Rodičovský zámek Nastavení OSD Oblíbené Nastavení MultiView Informace o PVR úložišti Nastavení PVR Další Bezpečné odebrání USB zařízení 11

12 TELE System 6 Řešení problémů PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ Přístroj není zapojen k napájení. Zapojte přístroj k napájecímu zdroji. 1. Přijímač nelze spustit (LED na Odpojte od napájecího zdroje a Přístroj je zapojen k napájecímu čelním panelu není rozsvícena). zkontrolujte, zda není poškozen kabel. zdroji, ale přesto nefunguje. (riziko úrazu elektrickým proudem! 2. Žádný obraz nebo zvuk. Žádný nebo slabý signál Není zapojen SCART/HDMI kabel nebo anténní kabel nebo jsou kabely poškozeny. Špatné HDMI rozlišení Nízká hlasitost/hlasitost vypnuta Není zvolen AV kanál na přijímači. 3. Nelze naladit kanály. Žádný signál z antény Ověřte instalaci antény a připojení. Zkontrolujte zapojení SCART, HDMI a anténních kabelů. Zvolte správné HDMI rozlišení zobrazením menu se SCART. Nastavte hlasitost na TV a přijímači. Nastavte AV kanál na televizoru. Zkontrolujte signál pomocí menu přijímače. 4. Zapomenuté heslo. Kontaktujte prodejce. 5. Přijímač nereaguje na povely dálkového ovladače. 6. USB zařízení nerozpozná zařízení nebo nepracuje správně. 7. Časovač nahrávání nepracuje správně. 8. Nefunkční funkce Timeshift. 9. Nahrávání není spuštěno. 10. Multimediální soubory nejsou spuštěny. Přijímač je dočasně blokován Dálkový ovladač není namířen na přijímač. V dálkovém ovladači jsou vybité baterie. Baterie nejsou správně vloženy. Dálkový ovladač je poškozený. Odpojte přístroj z napájecího zdroje po dobu jedné minuty. Poté opět zapojte. Zajistěte, aby před přijímačem nebyli žádné předměty, bránící přímému kontaktu dálkového ovladače a přijímače. Baterie vyměňte. Zkontrolujte baterie a vložte je dle správné polarity. Kontaktujte prodejce. USB paměť není správně Formátujte disk. formátovaná. USB zařízení není kompatibilní nebo má nedostatečnou rychlost pro Vyměňte USB flash disk. nahrávání. USB paměť vyžaduje externí napájení Připojte USB disk k napájecímu zdroji. Cílový program přenáší špatná data o času nebo je špatně nastaven čas Nastavte správná čas v menu v přijímači. Timeshift není povolen. Nastavte funkci Timeshift. Problémy s nahráváním na USB. Viz. řešení v této tabulce, řádek 6. Nahrávání není povoleno operátorem. Paměť je plná Vyčistěte USB disk Typ souboru nebo kodeku není Konvertute soubor/kodek. kompatibilní. UPOZORNĚNÍ: V případě nestandardního chování přístroje lze provést tovární nastavení nebo repot systému. 12

13 TS6700 HD 7 Technická specifikace Typ výrobku Digitální pozemní přijímač DVB-T2 HD s USB Rozsah vstupní frekvence 177,5 226,5 MHz (VHF) / MHz (UHF) Šířka pásma 7 / 8 MHz Displej čelního panelu Jazyk menu Česky, English, French, Deutsch, Italian, Spanish, Polish, Russian OSD menu Teletext (ETSI EN ) Titulky ( ETSI EN ) Elektronický programový průvodce (EPG) RF modulátor Napájení antény přes RF IN 5V, 30mA Max Poměr stran obrazu Auto / 16:9 / 4:3 Full Screen / 4:3 Letter Box Koaxiální digitální Audio výstup (SPDIF) Optický digitální Audio výstup (SPDIF) HDMI výstup HDMI v. 1.3 TV SCART výstup Video RGB/CVBS, Audio L+R VCR SCART výstup Aux Stereo Audio výstup Video výstup RCA RS232 sériový port USB Port Na čelním panelu - USB v2.0 5V, 500mA Max Podporované externí USB disky: Souborový systém: FAT 16 / FAT32 / NTFS Hard Disk (HDD): 2TB Max Flash disk: 32GB Max USB Media Přehrávač JPG, MP3, MPEG2/MPEG4 USB nahrávání Z vestavěného TV tuneru Software Upgrade Přes USB Funkce továrního nastavení Seznam oblíbených kanálů Rezervace časovače Auto-Standby (úspora energie) Napájecí zdroj 176~264V, 50/60Hz Rozměry 155x98x38 mm 13

14 Kód výrobku Digitální pozemní přijímač DVB-T2 HD with USB TELE System TS6700 T2HD CE conformity declaration Tele System Electronic states that this product meets the basic requirements of the European directives 2009/125/EC (Energy related Products - ErP), 2004/108/EC (Electromagnetic Compatibility - EMC) and 2006/95/EC (Low Voltage Directive - LVD), following the technical standards: Electromagnetic compatibility: EN 55013: 2001+A1: 2003+A2: 2006 EN 55020: 2007+A11:2011 EN : 2006+A1:2009+A2:2009 EN : 2008 Low Voltage: EN 60065: 2002+A1:2006+A11:2008+A2:2010+A12:2011 Rev. 00 del 21/06/2013
