Návod k obsluze ORT Multimediální digitální pozemní přijímač s jedním tunerem. Výr. č.: ORT 8841 Version3-21/07/10

Transkript

1 FAIBLE CONSOMMATION FAIBLE CONSOMMATION Návod k obsluze ORT 8841 Multimediální digitální pozemní přijímač s jedním tunerem Výr. č.: ORT 8841 Version3-21/07/10

2 2

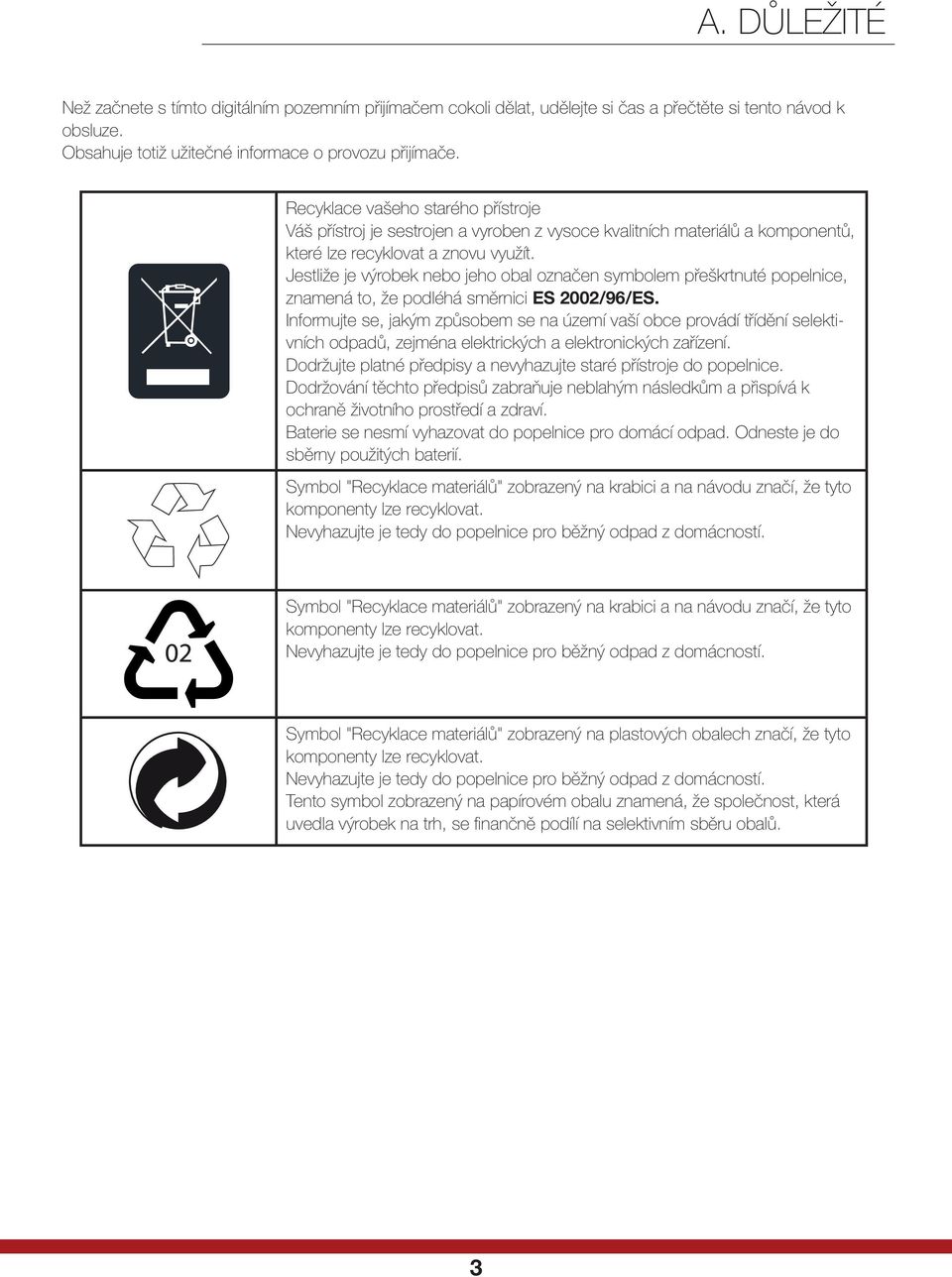

3 A. DŮLEŽITÉ Než začnete s tímto digitálním pozemním přijímačem cokoli dělat, udělejte si čas a přečtěte si tento návod k obsluze. Obsahuje totiž užitečné informace o provozu přijímače. Recyklace vašeho starého přístroje Váš přístroj je sestrojen a vyroben z vysoce kvalitních materiálů a komponentů, které lze recyklovat a znovu využít. Jestliže je výrobek nebo jeho obal označen symbolem přeškrtnuté popelnice, znamená to, že podléhá směrnici ES 2002/96/ES. Informujte se, jakým způsobem se na území vaší obce provádí třídění selektivních odpadů, zejména elektrických a elektronických zařízení. Dodržujte platné předpisy a nevyhazujte staré přístroje do popelnice. Dodržování těchto předpisů zabraňuje neblahým následkům a přispívá k ochraně životního prostředí a zdraví. Baterie se nesmí vyhazovat do popelnice pro domácí odpad. Odneste je do sběrny použitých baterií. Symbol "Recyklace materiálů" zobrazený na krabici a na návodu značí, že tyto komponenty lze recyklovat. Nevyhazujte je tedy do popelnice pro běžný odpad z domácností. Symbol "Recyklace materiálů" zobrazený na krabici a na návodu značí, že tyto komponenty lze recyklovat. Nevyhazujte je tedy do popelnice pro běžný odpad z domácností. Symbol "Recyklace materiálů" zobrazený na plastových obalech značí, že tyto komponenty lze recyklovat. Nevyhazujte je tedy do popelnice pro běžný odpad z domácností. Tento symbol zobrazený na papírovém obalu znamená, že společnost, která uvedla výrobek na trh, se finančně podílí na selektivním sběru obalů. 3

4 OBSAH A. DŮLEŽITÉ... 3 B. ZAČÍNÁME... 5 C. POPIS... 6 C.1) Přední strana... 6 C.2) Zadní strana... 6 C.3) Dálkový ovladač... 7 D. ZAPOJENÍ PŘIJÍMAČE... 8 D.1) Zapojení audio/video... 8 D.2) Zapojení s venkovní anténou... 9 D.3) Zapojení s vestavěnou anténou... 9 E. NAHRÁVÁNÍ F. PRVNÍ SPUŠTĚNÍ G. POPIS JEDNOTLIVÝCH MENU I. MENU "TV" I.a) Seznam TV kanálů I.b) Průvodce TV (Elektronický programový průvodce) III. MENU "MULTIMÉDIA" III.a) Moje fotky III.b) Moje hudba III.c) Moje filmy III.d) Nastavení nahrávání III.d.1) Seznam záznamů III.d.2) Informace o disku USB III.d.3) Možnosti nahrávání III.e) Přímý záznam programu III.f) Záznam pomocí časovače III.g) Záznam pomocí EPG IV. MENU "PŘÍSLUŠENSTVÍ" IV.a) Gomoku (Hry) IV.b) Kalendář IV.c) Kalkulačka V. MENU "KONFIGURACE" V.a) Instalace V.b) Konfigurace TV V.c) Heslo V.d) Časovač V.e) Inicializace V.f) Aktualizace softwaru V.g) Informace o přijímači

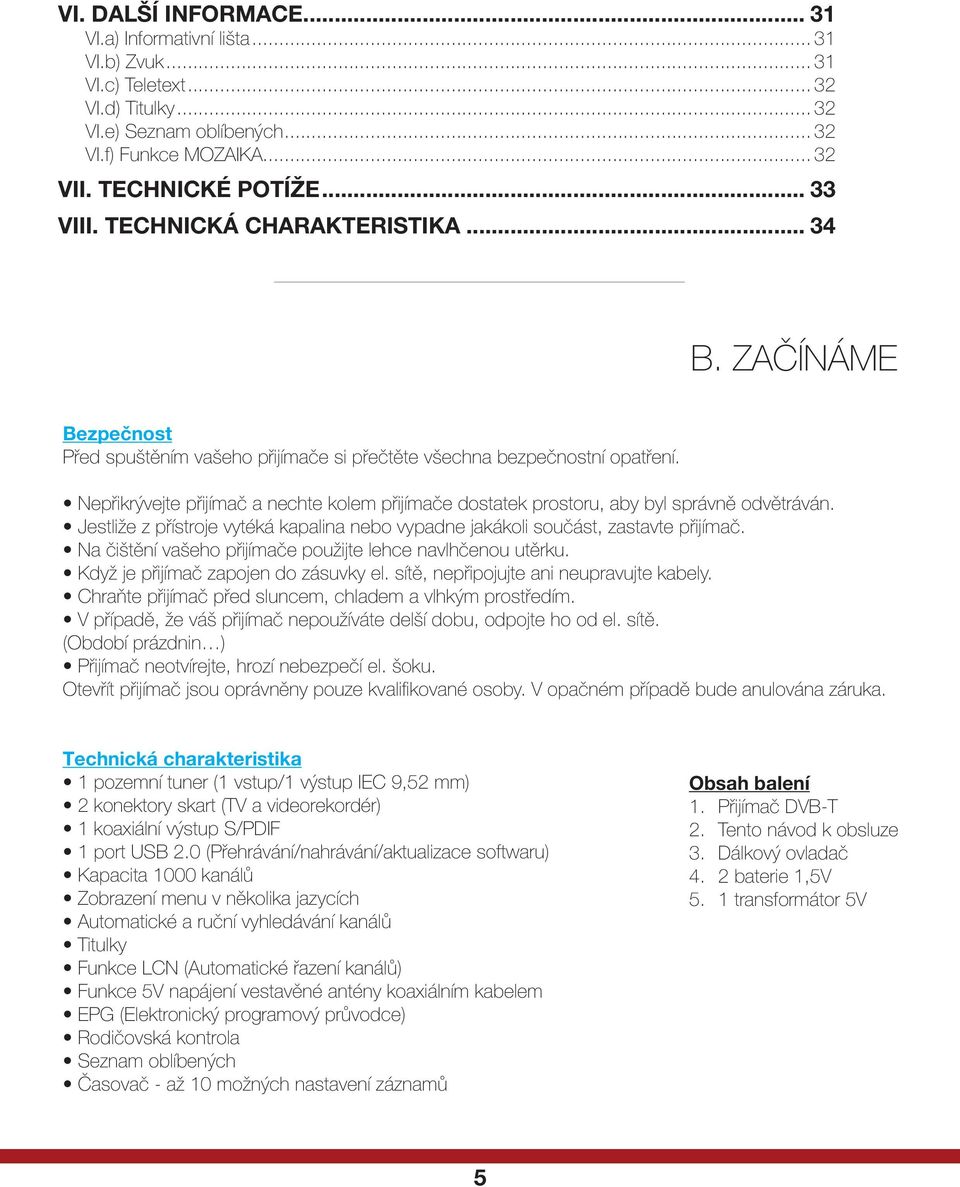

5 VI. DALŠÍ INFORMACE VI.a) Informativní lišta VI.b) Zvuk VI.c) Teletext VI.d) Titulky VI.e) Seznam oblíbených VI.f) Funkce MOZAIKA VII. TECHNICKÉ POTÍŽE VIII. TECHNICKÁ CHARAKTERISTIKA B. ZAČÍNÁME Bezpečnost Před spuštěním vašeho přijímače si přečtěte všechna bezpečnostní opatření. Nepřikrývejte přijímač a nechte kolem přijímače dostatek prostoru, aby byl správně odvětráván. Jestliže z přístroje vytéká kapalina nebo vypadne jakákoli součást, zastavte přijímač. Na čištění vašeho přijímače použijte lehce navlhčenou utěrku. Když je přijímač zapojen do zásuvky el. sítě, nepřipojujte ani neupravujte kabely. Chraňte přijímač před sluncem, chladem a vlhkým prostředím. V případě, že váš přijímač nepoužíváte delší dobu, odpojte ho od el. sítě. (Období prázdnin ) Přijímač neotvírejte, hrozí nebezpečí el. šoku. Otevřít přijímač jsou oprávněny pouze kvalifikované osoby. V opačném případě bude anulována záruka. Technická charakteristika 1 pozemní tuner (1 vstup/1 výstup IEC 9,52 mm) 2 konektory skart (TV a videorekordér) 1 koaxiální výstup S/PDIF 1 port USB 2.0 (Přehrávání/nahrávání/aktualizace softwaru) Kapacita 1000 kanálů Zobrazení menu v několika jazycích Automatické a ruční vyhledávání kanálů Titulky Funkce LCN (Automatické řazení kanálů) Funkce 5V napájení vestavěné antény koaxiálním kabelem EPG (Elektronický programový průvodce) Rodičovská kontrola Seznam oblíbených Časovač - až 10 možných nastavení záznamů Obsah balení 1. Přijímač DVB-T 2. Tento návod k obsluze 3. Dálkový ovladač 4. 2 baterie 1,5V 5. 1 transformátor 5V 5

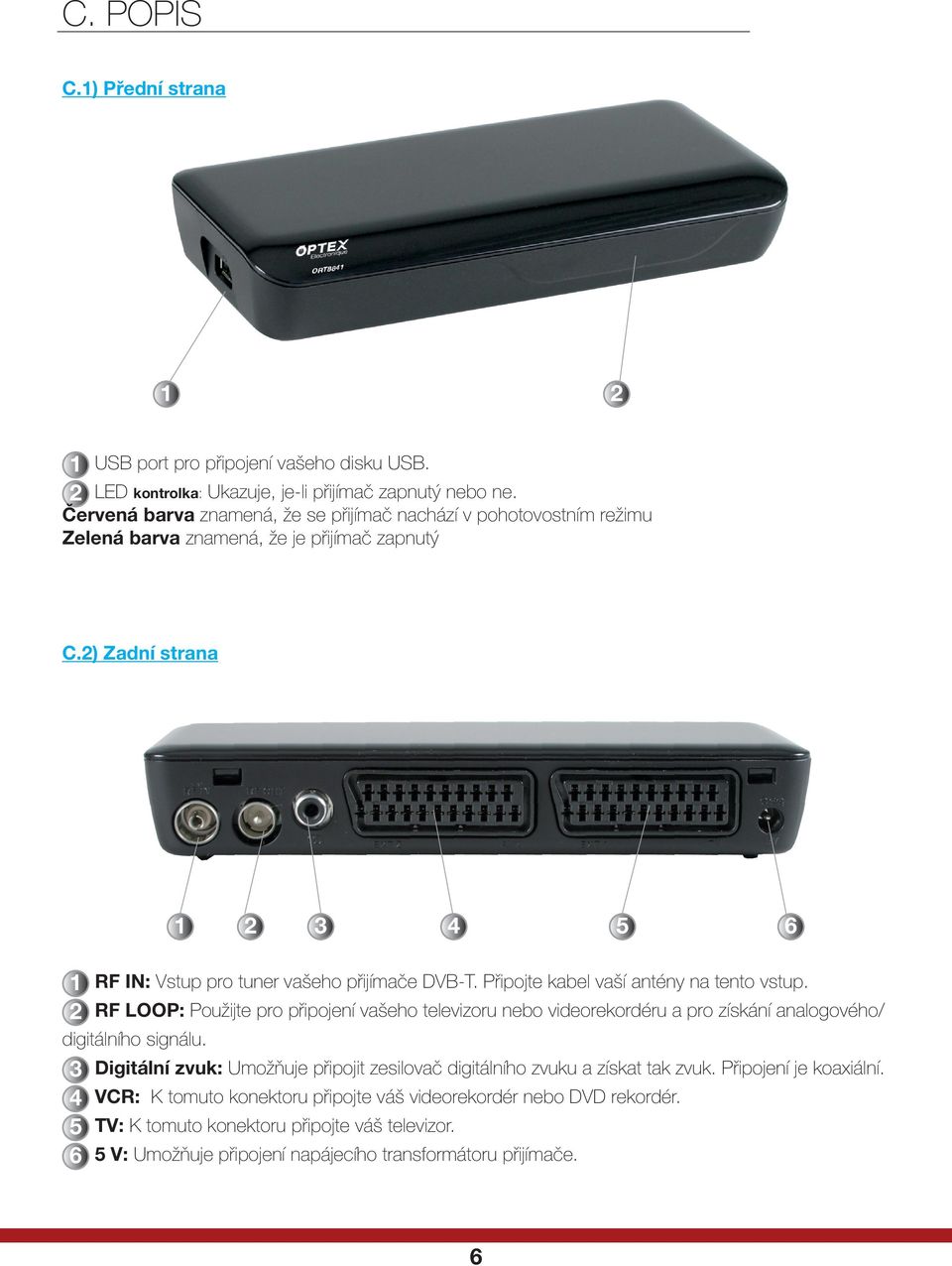

6 C. POPIS C.1) Přední strana USB port pro připojení vašeho disku USB. 2 LED kontrolka: Ukazuje, je-li přijímač zapnutý nebo ne. Červená barva znamená, že se přijímač nachází v pohotovostním režimu Zelená barva znamená, že je přijímač zapnutý C.2) Zadní strana RF IN: Vstup pro tuner vašeho přijímače DVB-T. Připojte kabel vaší antény na tento vstup. 2 RF LOOP: Použijte pro připojení vašeho televizoru nebo videorekordéru a pro získání analogového/ digitálního signálu. 3 Digitální zvuk: Umožňuje připojit zesilovač digitálního zvuku a získat tak zvuk. Připojení je koaxiální. 4 VCR: K tomuto konektoru připojte váš videorekordér nebo DVD rekordér. 5 TV: K tomuto konektoru připojte váš televizor. 6 5 V: Umožňuje připojení napájecího transformátoru přijímače. 6

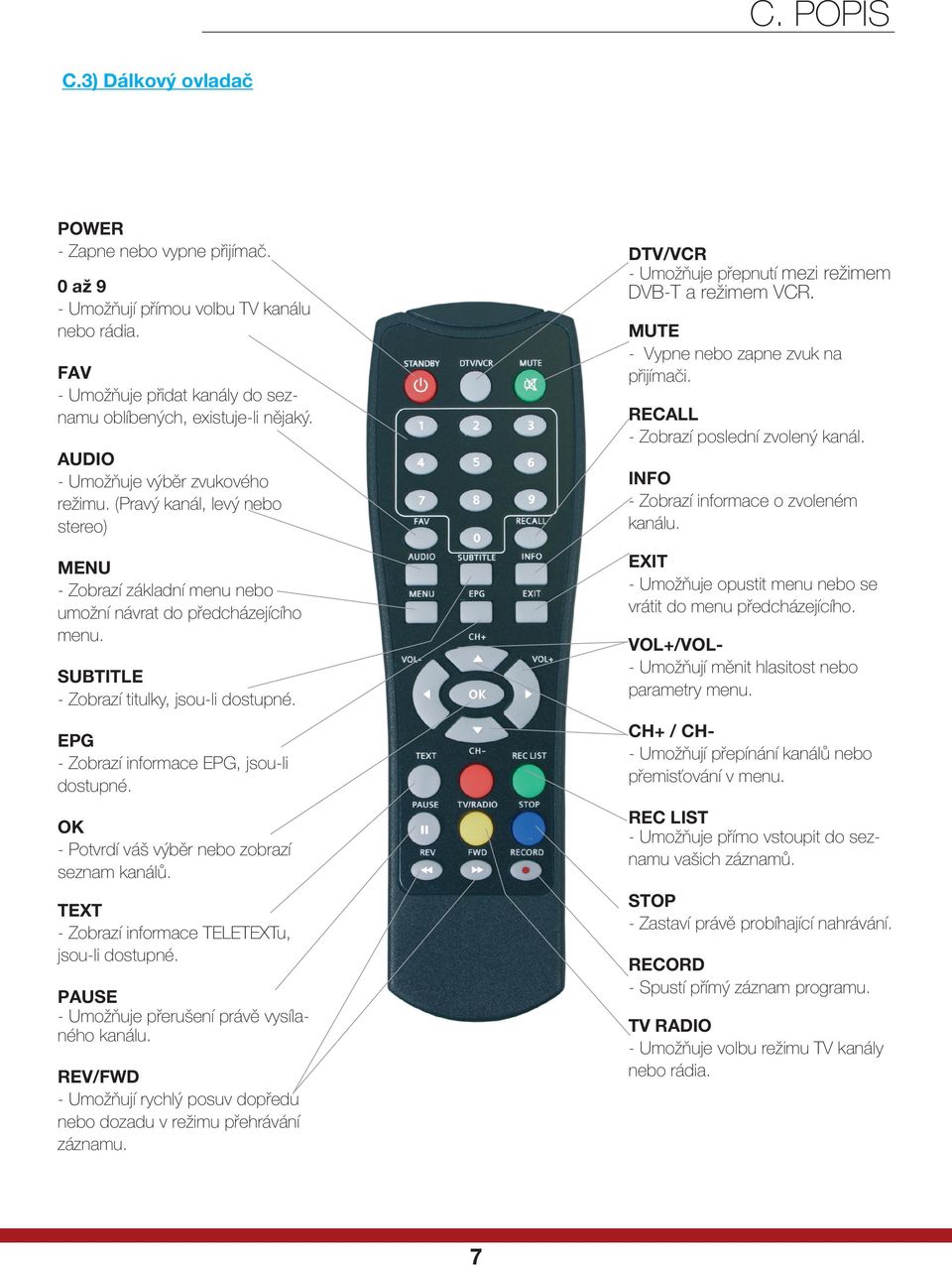

7 C. POPIS C.3) Dálkový ovladač POWER - Zapne nebo vypne přijímač. 0 až 9 - Umožňují přímou volbu TV kanálu nebo rádia. FAV - Umožňuje přidat kanály do seznamu oblíbených, existuje-li nějaký. AUDIO - Umožňuje výběr zvukového režimu. (Pravý kanál, levý nebo stereo) MENU - Zobrazí základní menu nebo umožní návrat do předcházejícího menu. SUBTITLE - Zobrazí titulky, jsou-li dostupné. EPG - Zobrazí informace EPG, jsou-li dostupné. OK - Potvrdí váš výběr nebo zobrazí seznam kanálů. TEXT - Zobrazí informace TELETEXTu, jsou-li dostupné. PAUSE - Umožňuje přerušení právě vysílaného kanálu. REV/FWD - Umožňují rychlý posuv dopředu nebo dozadu v režimu přehrávání záznamu. DTV/VCR - Umožňuje přepnutí mezi režimem DVB-T a režimem VCR. MUTE - Vypne nebo zapne zvuk na přijímači. RECALL - Zobrazí poslední zvolený kanál. INFO - Zobrazí informace o zvoleném kanálu. EXIT - Umožňuje opustit menu nebo se vrátit do menu předcházejícího. VOL+/VOL- - Umožňují měnit hlasitost nebo parametry menu. CH+ / CH- - Umožňují přepínání kanálů nebo přemisťování v menu. REC LIST - Umožňuje přímo vstoupit do seznamu vašich záznamů. STOP - Zastaví právě probíhající nahrávání. RECORD - Spustí přímý záznam programu. TV RADIO - Umožňuje volbu režimu TV kanály nebo rádia. 7

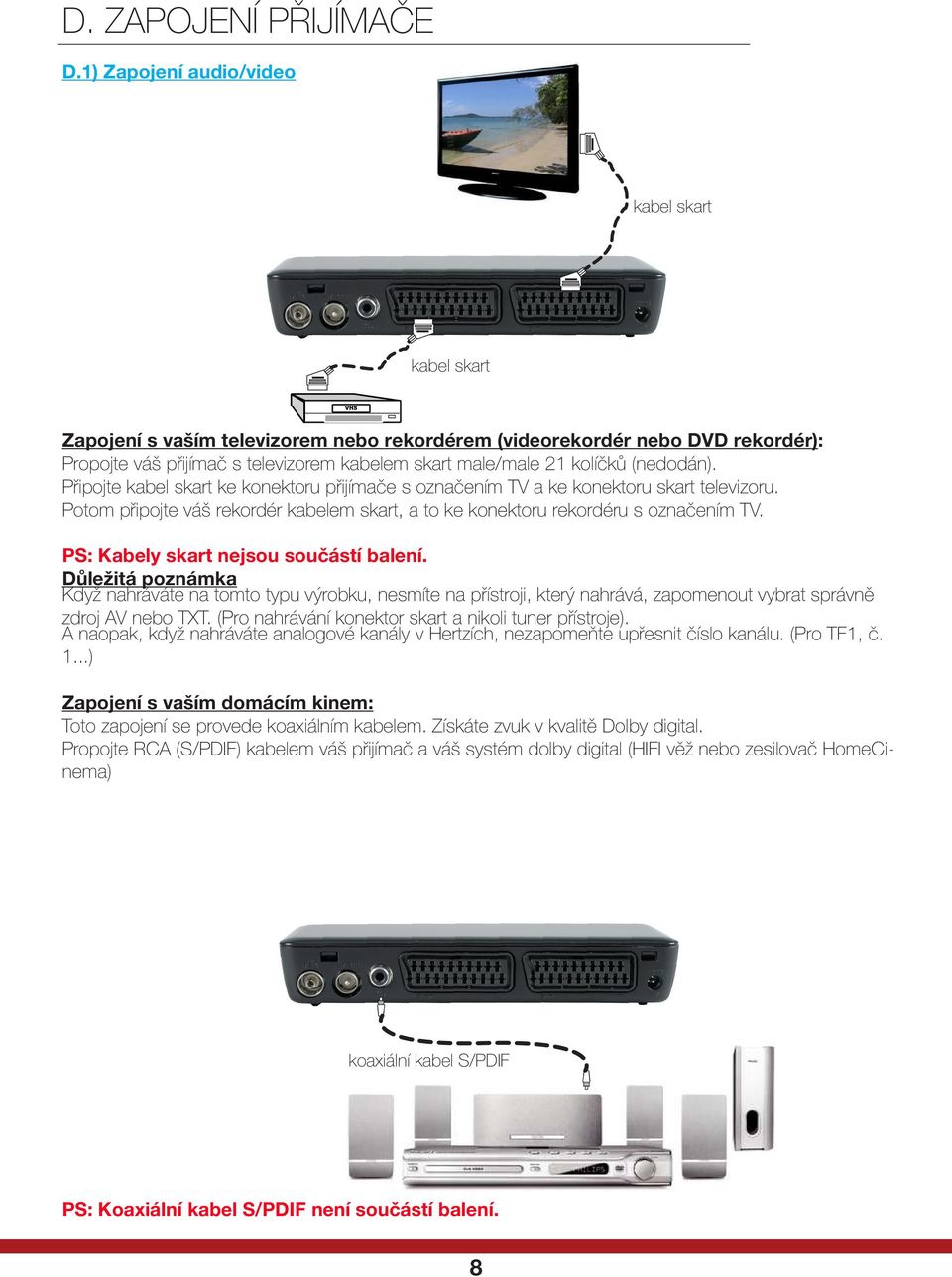

8 D. ZAPOJENÍ PŘIJÍMAČE D.1) Zapojení audio/video kabel skart kabel skart Zapojení s vaším televizorem nebo rekordérem (videorekordér nebo DVD rekordér): Propojte váš přijímač s televizorem kabelem skart male/male 21 kolíčků (nedodán). Připojte kabel skart ke konektoru přijímače s označením TV a ke konektoru skart televizoru. Potom připojte váš rekordér kabelem skart, a to ke konektoru rekordéru s označením TV. PS: Kabely skart nejsou součástí balení. Důležitá poznámka Když nahráváte na tomto typu výrobku, nesmíte na přístroji, který nahrává, zapomenout vybrat správně zdroj AV nebo TXT. (Pro nahrávání konektor skart a nikoli tuner přístroje). A naopak, když nahráváte analogové kanály v Hertzích, nezapomeňte upřesnit číslo kanálu. (Pro TF1, č. 1...) Zapojení s vaším domácím kinem: Toto zapojení se provede koaxiálním kabelem. Získáte zvuk v kvalitě Dolby digital. Propojte RCA (S/PDIF) kabelem váš přijímač a váš systém dolby digital (HIFI věž nebo zesilovač HomeCinema) koaxiální kabel S/PDIF PS: Koaxiální kabel S/PDIF není součástí balení. 8

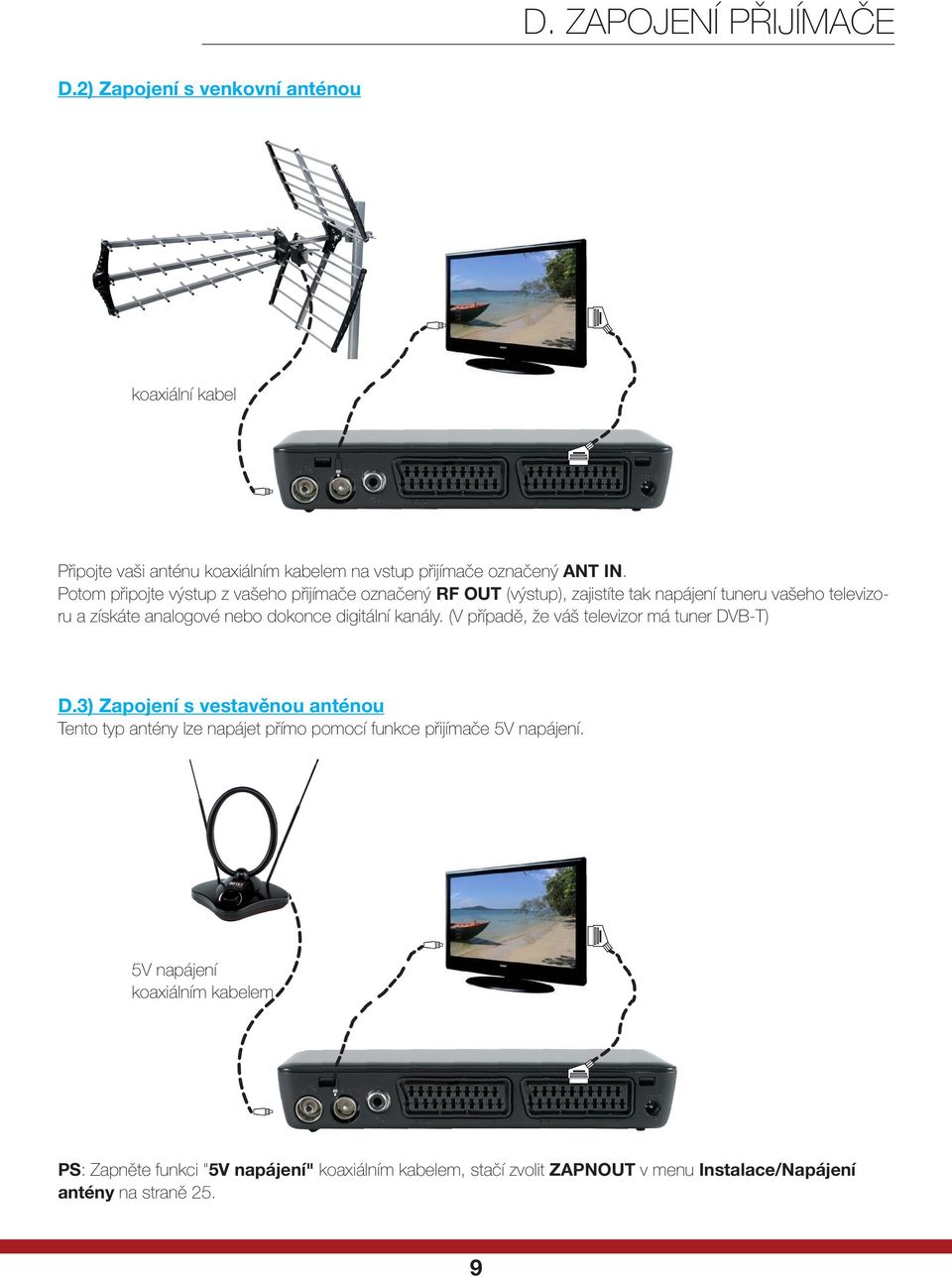

9 D. ZAPOJENÍ PŘIJÍMAČE D.2) Zapojení s venkovní anténou koaxiální kabel Připojte vaši anténu koaxiálním kabelem na vstup přijímače označený ANT IN. Potom připojte výstup z vašeho přijímače označený RF OUT (výstup), zajistíte tak napájení tuneru vašeho televizoru a získáte analogové nebo dokonce digitální kanály. (V případě, že váš televizor má tuner DVB-T) D.3) Zapojení s vestavěnou anténou Tento typ antény lze napájet přímo pomocí funkce přijímače 5V napájení. 5V napájení koaxiálním kabelem PS: Zapněte funkci "5V napájení" koaxiálním kabelem, stačí zvolit ZAPNOUT v menu Instalace/Napájení antény na straně 25. 9

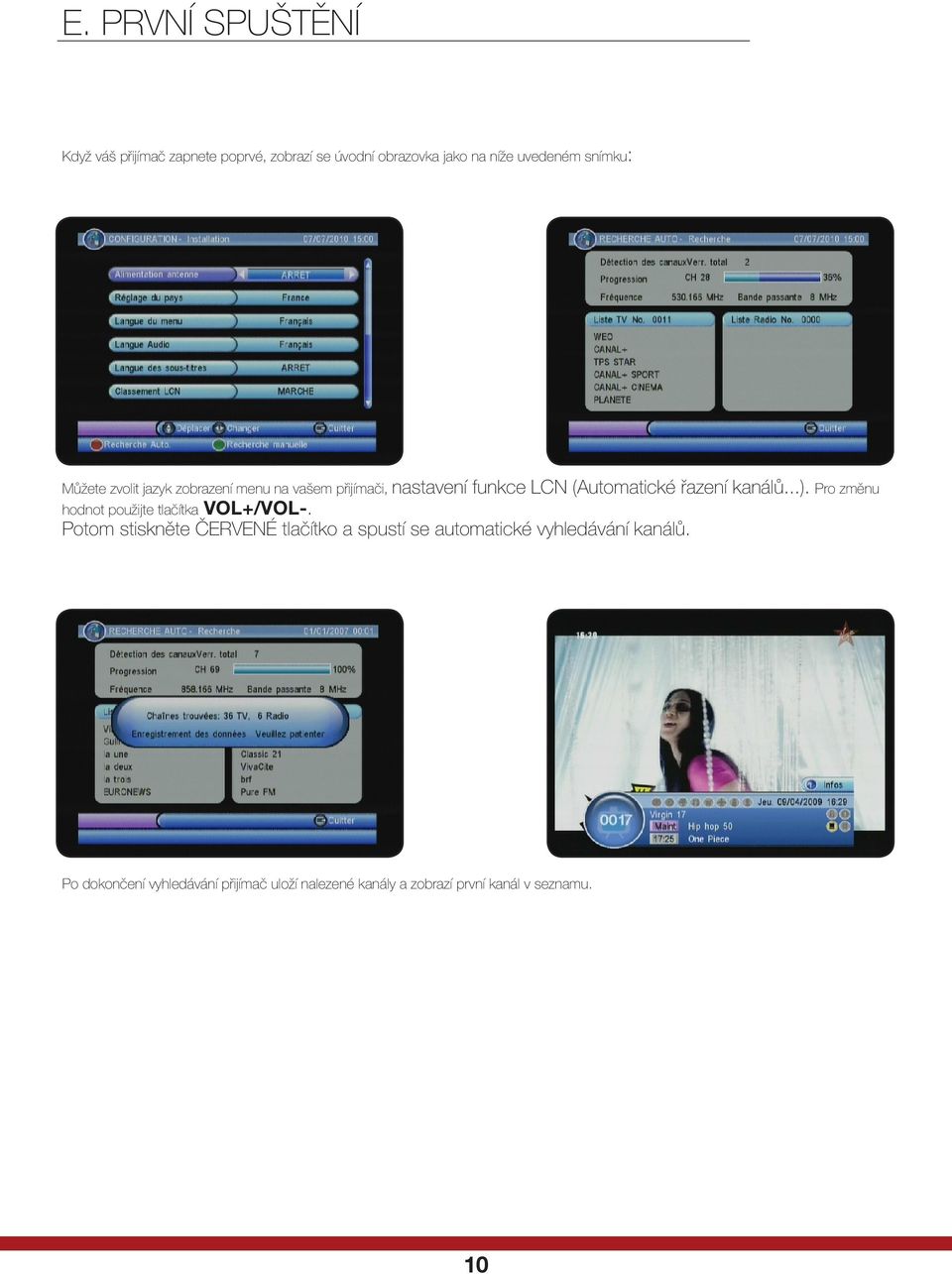

10 E. PRVNÍ SPUŠTĚNÍ Když váš přijímač zapnete poprvé, zobrazí se úvodní obrazovka jako na níže uvedeném snímku: Můžete zvolit jazyk zobrazení menu na vašem přijímači, nastavení funkce LCN (Automatické řazení kanálů...). Pro změnu hodnot použijte tlačítka VOL+/VOL-. Potom stiskněte ČERVENÉ tlačítko a spustí se automatické vyhledávání kanálů. Po dokončení vyhledávání přijímač uloží nalezené kanály a zobrazí první kanál v seznamu. 10

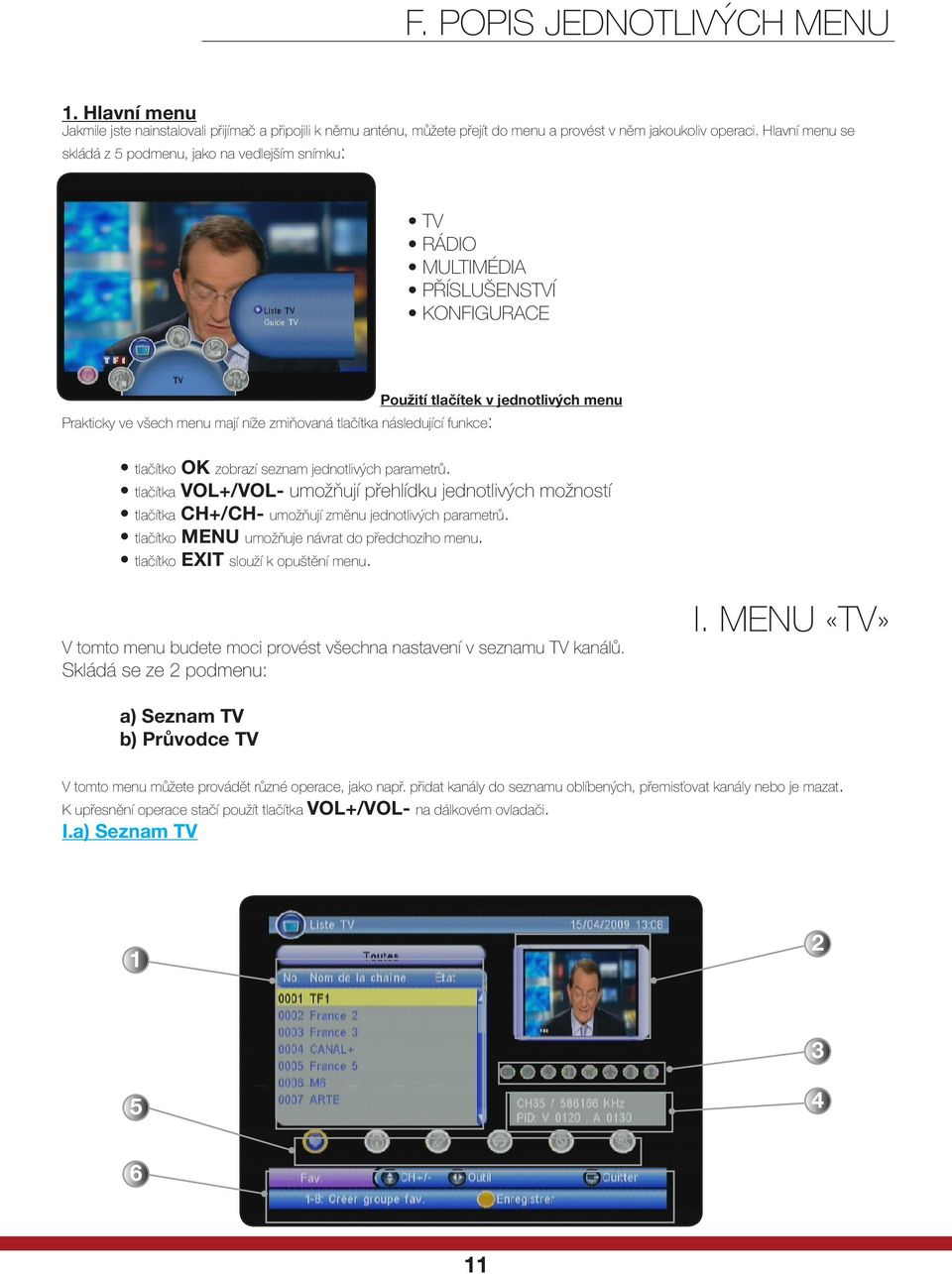

11 F. POPIS JEDNOTLIVÝCH MENU 1. Hlavní menu Jakmile jste nainstalovali přijímač a připojili k němu anténu, můžete přejít do menu a provést v něm jakoukoliv operaci. Hlavní menu se skládá z 5 podmenu, jako na vedlejším snímku: TV RÁDIO MULTIMÉDIA PŘÍSLUŠENSTVÍ KONFIGURACE Použití tlačítek v jednotlivých menu Prakticky ve všech menu mají níže zmiňovaná tlačítka následující funkce: tlačítko OK zobrazí seznam jednotlivých parametrů. tlačítka VOL+/VOL- umožňují přehlídku jednotlivých možností tlačítka CH+/CH- umožňují změnu jednotlivých parametrů. tlačítko MENU umožňuje návrat do předchozího menu. tlačítko EXIT slouží k opuštění menu. V tomto menu budete moci provést všechna nastavení v seznamu TV kanálů. Skládá se ze 2 podmenu: I. MENU «TV» a) Seznam TV b) Průvodce TV V tomto menu můžete provádět různé operace, jako např. přidat kanály do seznamu oblíbených, přemisťovat kanály nebo je mazat. K upřesnění operace stačí použít tlačítka VOL+/VOL- na dálkovém ovladači. I.a) Seznam TV

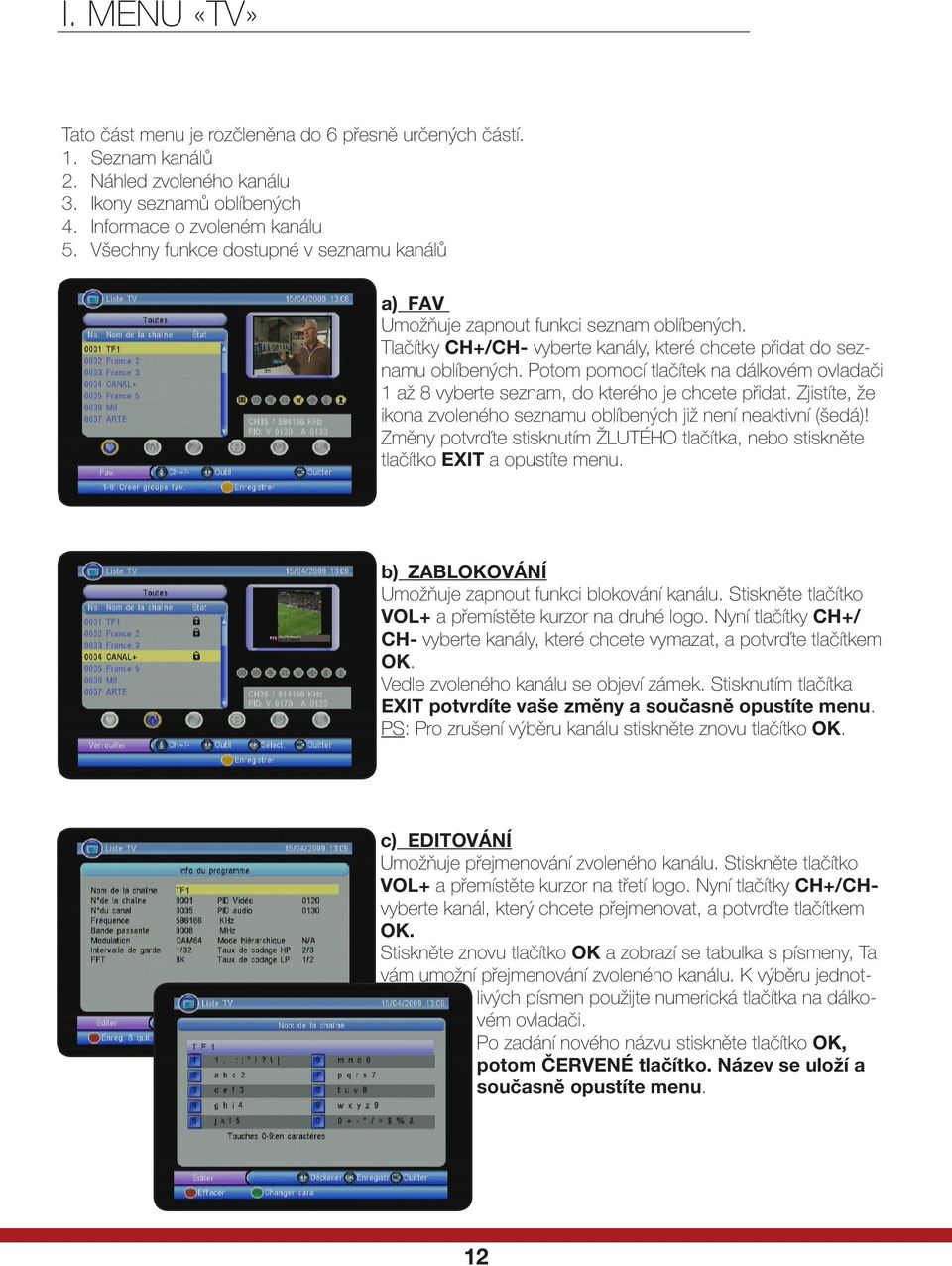

12 I. MENU «TV» Tato část menu je rozčleněna do 6 přesně určených částí. 1. Seznam kanálů 2. Náhled zvoleného kanálu 3. Ikony seznamů oblíbených 4. Informace o zvoleném kanálu 5. Všechny funkce dostupné v seznamu kanálů a) FAV Umožňuje zapnout funkci seznam oblíbených. Tlačítky CH+/CH- vyberte kanály, které chcete přidat do seznamu oblíbených. Potom pomocí tlačítek na dálkovém ovladači 1 až 8 vyberte seznam, do kterého je chcete přidat. Zjistíte, že ikona zvoleného seznamu oblíbených již není neaktivní (šedá)! Změny potvrďte stisknutím ŽLUTÉHO tlačítka, nebo stiskněte tlačítko EXIT a opustíte menu. b) ZABLOKOVÁNÍ Umožňuje zapnout funkci blokování kanálu. Stiskněte tlačítko VOL+ a přemístěte kurzor na druhé logo. Nyní tlačítky CH+/ CH- vyberte kanály, které chcete vymazat, a potvrďte tlačítkem OK. Vedle zvoleného kanálu se objeví zámek. Stisknutím tlačítka EXIT potvrdíte vaše změny a současně opustíte menu. PS: Pro zrušení výběru kanálu stiskněte znovu tlačítko OK. c) EDITOVÁNÍ Umožňuje přejmenování zvoleného kanálu. Stiskněte tlačítko VOL+ a přemístěte kurzor na třetí logo. Nyní tlačítky CH+/CHvyberte kanál, který chcete přejmenovat, a potvrďte tlačítkem OK. Stiskněte znovu tlačítko OK a zobrazí se tabulka s písmeny, Ta vám umožní přejmenování zvoleného kanálu. K výběru jednotlivých písmen použijte numerická tlačítka na dálkovém ovladači. Po zadání nového názvu stiskněte tlačítko OK, potom ČERVENÉ tlačítko. Název se uloží a současně opustíte menu. 12

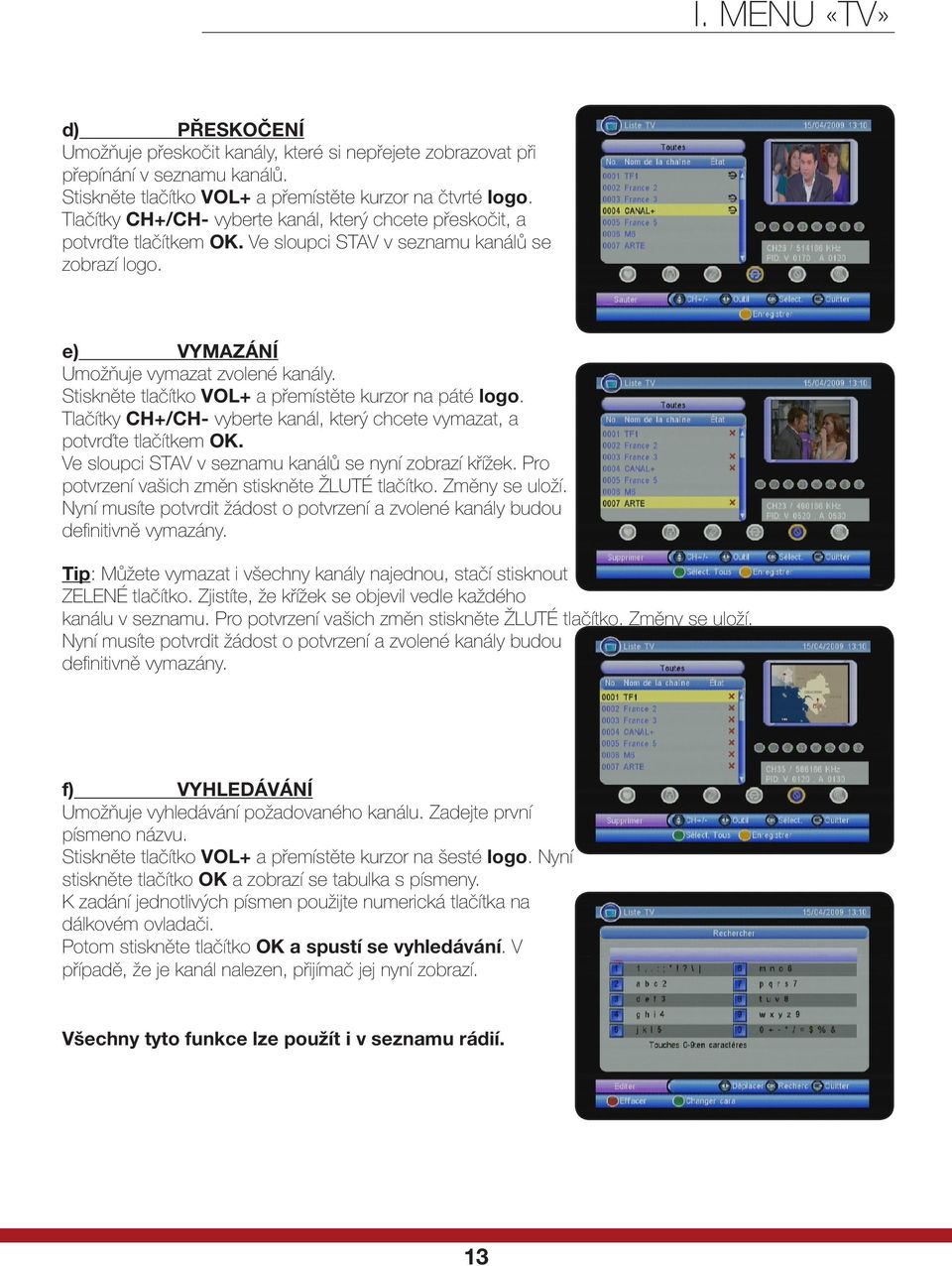

13 I. MENU «TV» d) PŘESKOČENÍ Umožňuje přeskočit kanály, které si nepřejete zobrazovat při přepínání v seznamu kanálů. Stiskněte tlačítko VOL+ a přemístěte kurzor na čtvrté logo. Tlačítky CH+/CH- vyberte kanál, který chcete přeskočit, a potvrďte tlačítkem OK. Ve sloupci STAV v seznamu kanálů se zobrazí logo. e) VYMAZÁNÍ Umožňuje vymazat zvolené kanály. Stiskněte tlačítko VOL+ a přemístěte kurzor na páté logo. Tlačítky CH+/CH- vyberte kanál, který chcete vymazat, a potvrďte tlačítkem OK. Ve sloupci STAV v seznamu kanálů se nyní zobrazí křížek. Pro potvrzení vašich změn stiskněte ŽLUTÉ tlačítko. Změny se uloží. Nyní musíte potvrdit žádost o potvrzení a zvolené kanály budou definitivně vymazány. Tip: Můžete vymazat i všechny kanály najednou, stačí stisknout ZELENÉ tlačítko. Zjistíte, že křížek se objevil vedle každého kanálu v seznamu. Pro potvrzení vašich změn stiskněte ŽLUTÉ tlačítko. Změny se uloží. Nyní musíte potvrdit žádost o potvrzení a zvolené kanály budou definitivně vymazány. f) VYHLEDÁVÁNÍ Umožňuje vyhledávání požadovaného kanálu. Zadejte první písmeno názvu. Stiskněte tlačítko VOL+ a přemístěte kurzor na šesté logo. Nyní stiskněte tlačítko OK a zobrazí se tabulka s písmeny. K zadání jednotlivých písmen použijte numerická tlačítka na dálkovém ovladači. Potom stiskněte tlačítko OK a spustí se vyhledávání. V případě, že je kanál nalezen, přijímač jej nyní zobrazí. Všechny tyto funkce lze použít i v seznamu rádií. 13

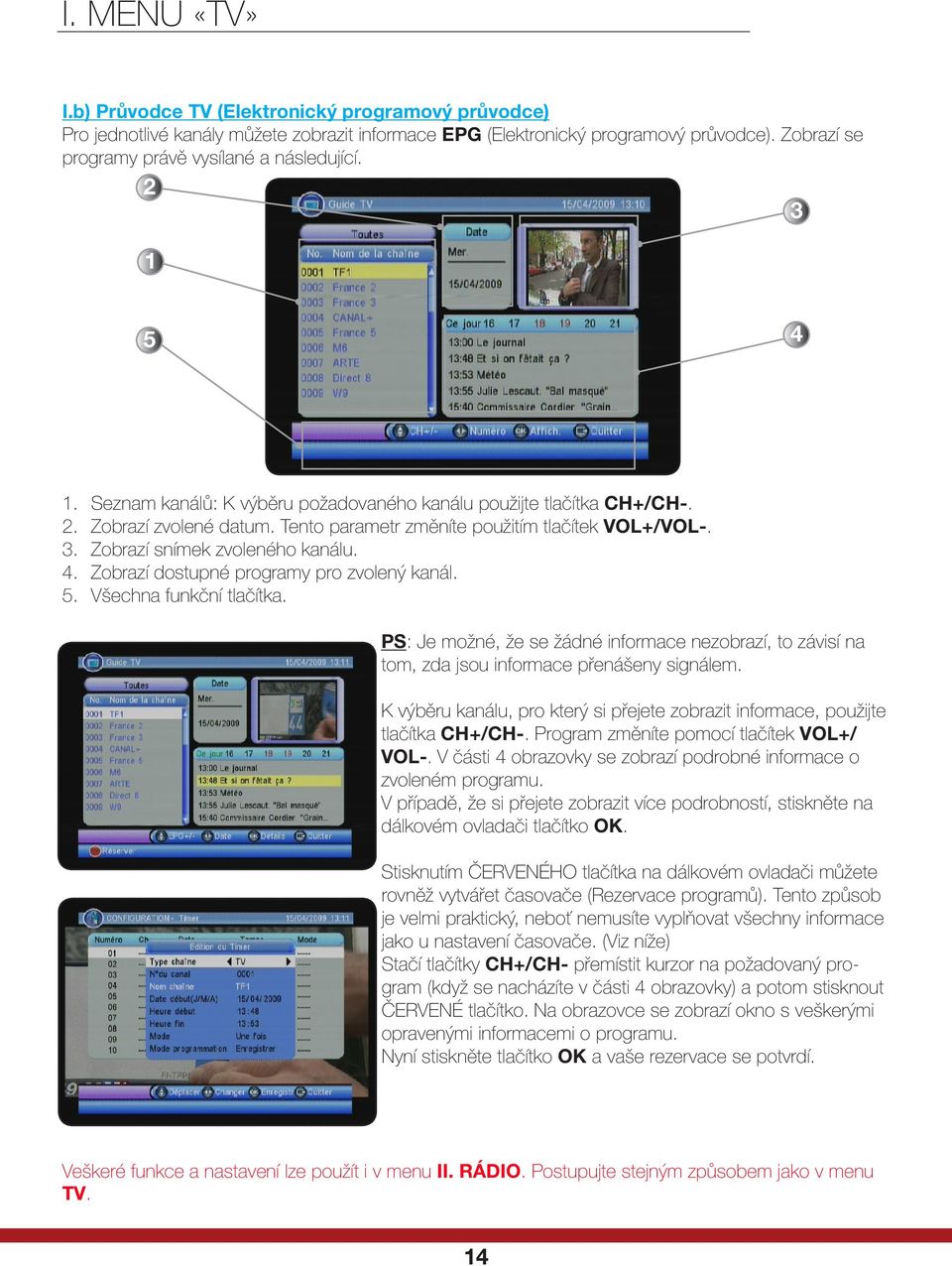

14 I. MENU «TV» I.b) Průvodce TV (Elektronický programový průvodce) Pro jednotlivé kanály můžete zobrazit informace EPG (Elektronický programový průvodce). Zobrazí se programy právě vysílané a následující Seznam kanálů: K výběru požadovaného kanálu použijte tlačítka CH+/CH-. 2. Zobrazí zvolené datum. Tento parametr změníte použitím tlačítek VOL+/VOL-. 3. Zobrazí snímek zvoleného kanálu. 4. Zobrazí dostupné programy pro zvolený kanál. 5. Všechna funkční tlačítka. PS: Je možné, že se žádné informace nezobrazí, to závisí na tom, zda jsou informace přenášeny signálem. K výběru kanálu, pro který si přejete zobrazit informace, použijte tlačítka CH+/CH-. Program změníte pomocí tlačítek VOL+/ VOL-. V části 4 obrazovky se zobrazí podrobné informace o zvoleném programu. V případě, že si přejete zobrazit více podrobností, stiskněte na dálkovém ovladači tlačítko OK. Stisknutím ČERVENÉHO tlačítka na dálkovém ovladači můžete rovněž vytvářet časovače (Rezervace programů). Tento způsob je velmi praktický, neboť nemusíte vyplňovat všechny informace jako u nastavení časovače. (Viz níže) Stačí tlačítky CH+/CH- přemístit kurzor na požadovaný program (když se nacházíte v části 4 obrazovky) a potom stisknout ČERVENÉ tlačítko. Na obrazovce se zobrazí okno s veškerými opravenými informacemi o programu. Nyní stiskněte tlačítko OK a vaše rezervace se potvrdí. Veškeré funkce a nastavení lze použít i v menu II. RÁDIO. Postupujte stejným způsobem jako v menu TV. 14

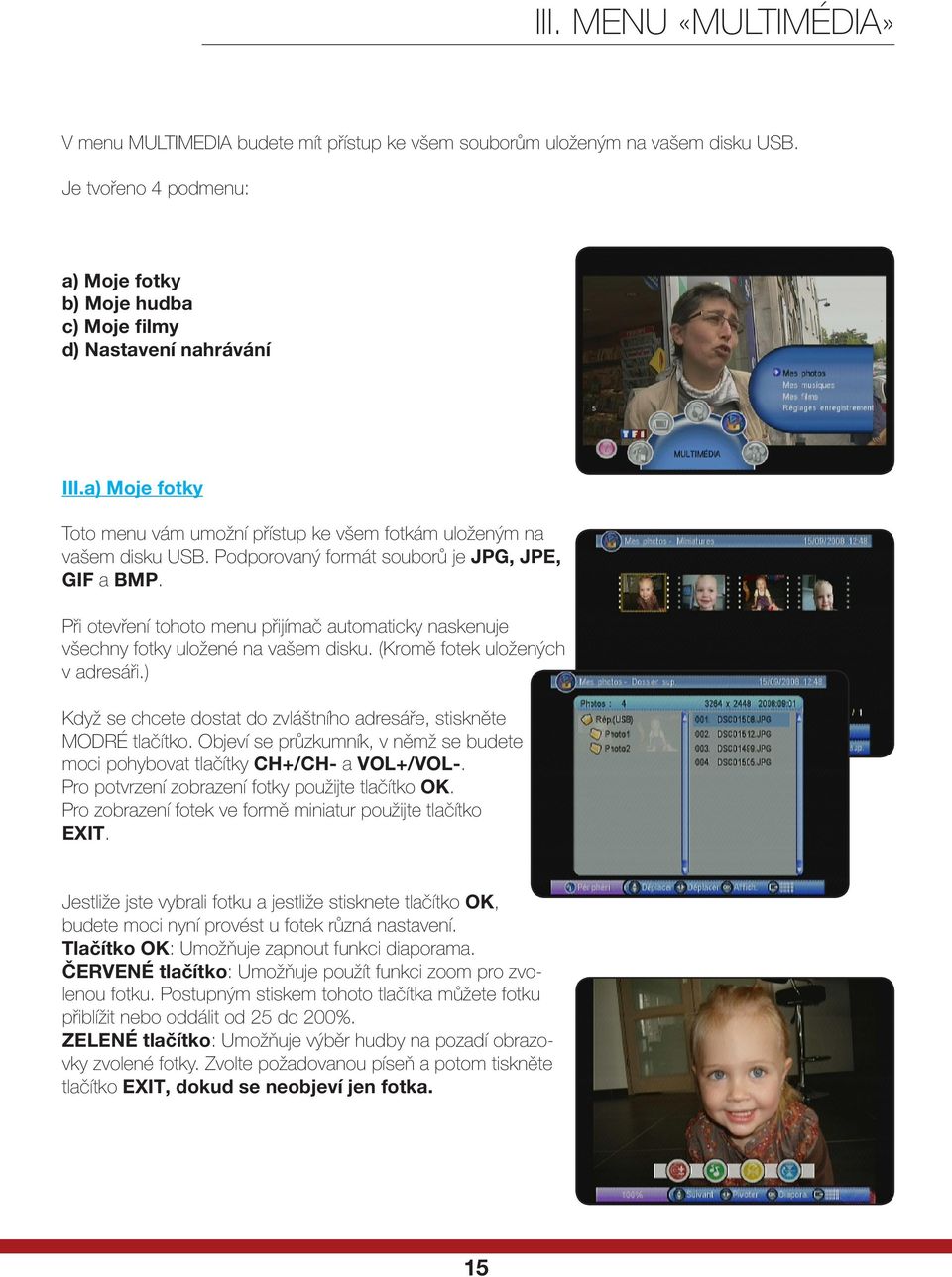

15 III. MENU «MULTIMÉDIA» V menu MULTIMEDIA budete mít přístup ke všem souborům uloženým na vašem disku USB. Je tvořeno 4 podmenu: a) Moje fotky b) Moje hudba c) Moje filmy d) Nastavení nahrávání III.a) Moje fotky Toto menu vám umožní přístup ke všem fotkám uloženým na vašem disku USB. Podporovaný formát souborů je JPG, JPE, GIF a BMP. Při otevření tohoto menu přijímač automaticky naskenuje všechny fotky uložené na vašem disku. (Kromě fotek uložených v adresáři.) Když se chcete dostat do zvláštního adresáře, stiskněte MODRÉ tlačítko. Objeví se průzkumník, v němž se budete moci pohybovat tlačítky CH+/CH- a VOL+/VOL-. Pro potvrzení zobrazení fotky použijte tlačítko OK. Pro zobrazení fotek ve formě miniatur použijte tlačítko EXIT. Jestliže jste vybrali fotku a jestliže stisknete tlačítko OK, budete moci nyní provést u fotek různá nastavení. Tlačítko OK: Umožňuje zapnout funkci diaporama. ČERVENÉ tlačítko: Umožňuje použít funkci zoom pro zvolenou fotku. Postupným stiskem tohoto tlačítka můžete fotku přiblížit nebo oddálit od 25 do 200%. ZELENÉ tlačítko: Umožňuje výběr hudby na pozadí obrazovky zvolené fotky. Zvolte požadovanou píseň a potom tiskněte tlačítko EXIT, dokud se neobjeví jen fotka. 15

16 III. MENU «MULTIMÉDIA» ŽLUTÉ tlačítko: Umožňuje symetrické zobrazení vzhledem k vertikální ose. Pro změnu pohledu postupně stiskněte toto tlačítko. MODRÉ tlačítko: Umožňuje symetrické zobrazení vzhledem k horizontální ose. Pro změnu pohledu postupně stiskněte toto tlačítko. Tlačítko CH+: Zobrazí následující fotku. Tlačítko CH-: Zobrazí předcházející fotku. Tlačítko VOL+: Umožňuje otáčení fotky ve směru hodinových ručiček. Tlačítko VOL-: Umožňuje otáčení fotky proti směru hodinových ručiček. Tlačítko INFO zobrazí lištu funkčních tlačítek. III.b) Moje hudba Toto menu vám umožní přístup ke všem hudebním souborům uloženým na vašem disku USB. Podporovaný formát souborů je mp3,wma,ogg,aac,amr,awb. Při otevření tohoto menu přijímač automaticky zobrazí všechny soubory uložené n vašem disku. (Kromě souborů uložených v adresáři.) K výběru hudby, kterou chcete poslouchat, použijte tlačítka CH+/CH-, poté potvrďte tlačítkem OK. V průzkumníkovi se můžete pohybovat tlačítky CH+/CH- a VOL+/VOL-. Když chcete poslouchat zvolenou hudbu, stiskněte buď tlačítko OK, nebo ČERVENÉ tlačítko. Objeví se ukazatel progrese přehrávání ukazující dobu. V každé chvíli můžete zesílit nebo zeslabit zvuk tlačítky VOL+/VOL-. Přehrávání přerušíte, když znovu stisknete ČERVENÉ tlačítko. Přehrávání zastavíte stisknutím ZELENÉHO tlačítka. Když chcete opakovat píseň nebo několik písní, stiskněte postupně ŽLUTÉ tlačítko. Zobrazí se následující možnosti: Opakovat: Opakuje zvolenou hudbu. Nahodile: Umožňuje přehrávání souborů nahodilým způsobem. Zastavit: Zastaví opakování. Opakovat vše: Opakuje všechny hudební soubory. MODRÉ tlačítko umožňuje posunout přehrávání dopředu x2, x4 a X8. 16

17 III. MENU «MULTIMÉDIA» III.c) Moje filmy Toto menu vám umožní přístup ke všem videosouborům uloženým na vašem disku USB. Jedná se ve skutečnosti o soubory, které jste vy sami stáhli nebo zakódovali. Podporovaný formát souborů je avi,mpg,mpe,dat,vob. Při otevření tohoto menu přijímač automaticky zobrazí všechny videosoubory uložené na vašem disku. (Kromě souborů uložených v adresáři.) Pro výběr filmu, který chcete sledovat, použijte tlačítka CH+/CH-, poté potvrďte tlačítkem OK. V průzkumníkovi se můžete pohybovat tlačítky CH+/CH- a VOL+/VOL-. Když chcete zobrazit zvolený film, stiskněte tlačítko OK. V každé chvíli můžete zesílit nebo zeslabit zvuk tlačítky VOL+/VOL-. Když chcete přerušit přehrávání, stiskněte ČERVENÉ tlačítko na dálkovém ovladači. Přehrávání zastavíte stisknutím tlačítka EXIT. Pomocí ŽLUTÉHO a MODRÉHO tlačítka na dálkovém ovladači se můžete také rychle posouvat dopředu nebo dozadu. Postupným stisknutím se můžete posouvat dopředu nebo dozadu o + nebo - 10 %. K normálnímu přehrávání se vrátíte stisknutím ČERVENÉHO tlačítka. Má-li soubor nekompatibilní formát, objeví se hlášení "Formát souboru není podporován". 17

18 III. MENU «MULTIMÉDIA» III.d) Nastavení nahrávání Toto menu vám umožní přístup do menu nastavení týkajících se nahrávání. Toto menu tvoří 3 podmenu: 1) Seznam záznamů 2) Informace o disku USB 3) Možnosti nahrávání III.d.1) Seznam záznamů Toto menu vám umožní přístup ke všem záznamům, které jste zaznamenali na váš disk USB Seznam všech vašich záznamů uložených na vašem disku 2. Náhled zvoleného programu 3. Informace o zvoleném programu (Datum, počáteční a konečný čas, doba) 4. Funkční tlačítka pro navigaci v tomto menu. 18

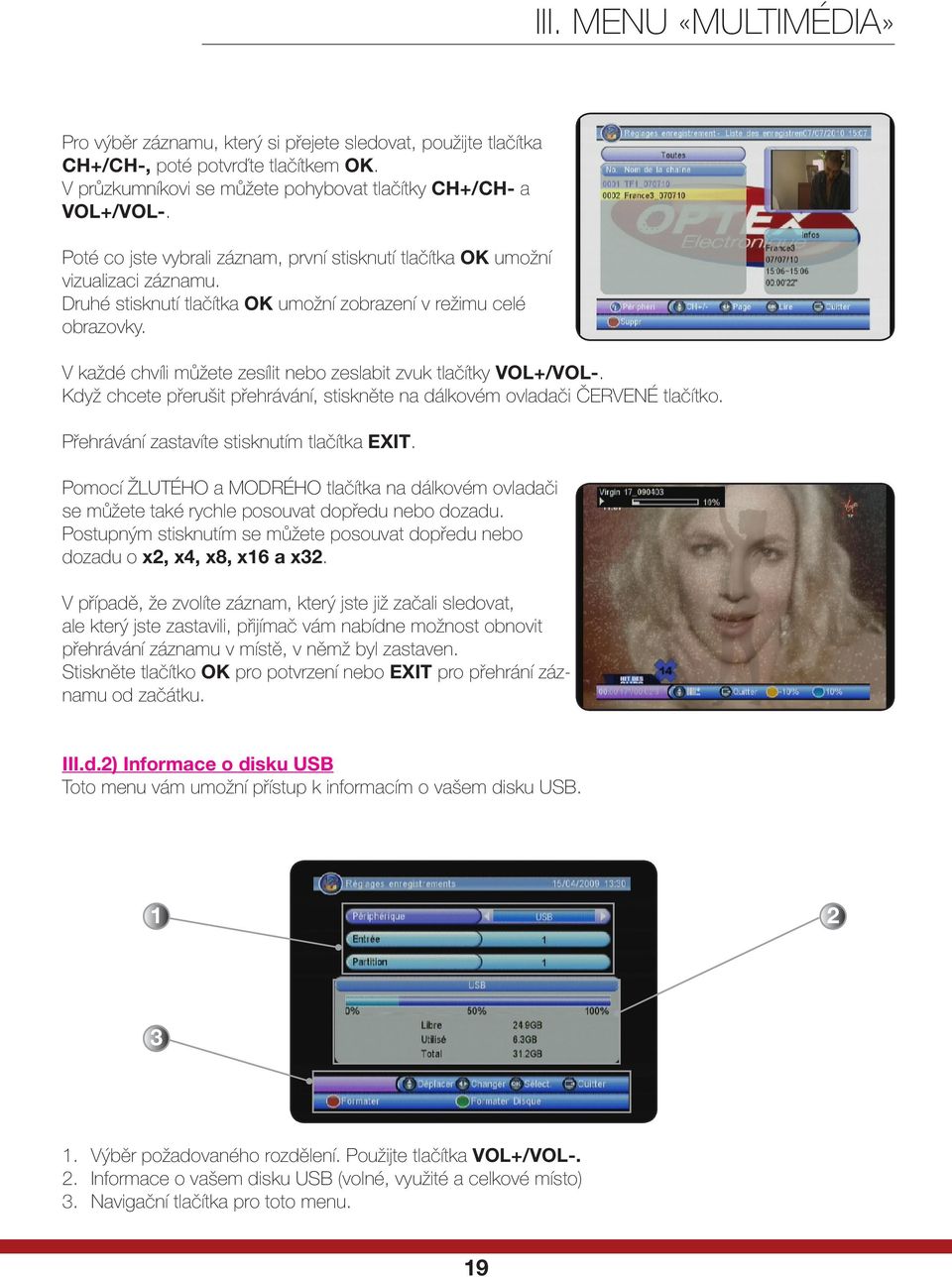

19 III. MENU «MULTIMÉDIA» Pro výběr záznamu, který si přejete sledovat, použijte tlačítka CH+/CH-, poté potvrďte tlačítkem OK. V průzkumníkovi se můžete pohybovat tlačítky CH+/CH- a VOL+/VOL-. Poté co jste vybrali záznam, první stisknutí tlačítka OK umožní vizualizaci záznamu. Druhé stisknutí tlačítka OK umožní zobrazení v režimu celé obrazovky. V každé chvíli můžete zesílit nebo zeslabit zvuk tlačítky VOL+/VOL-. Když chcete přerušit přehrávání, stiskněte na dálkovém ovladači ČERVENÉ tlačítko. Přehrávání zastavíte stisknutím tlačítka EXIT. Pomocí ŽLUTÉHO a MODRÉHO tlačítka na dálkovém ovladači se můžete také rychle posouvat dopředu nebo dozadu. Postupným stisknutím se můžete posouvat dopředu nebo dozadu o x2, x4, x8, x16 a x32. V případě, že zvolíte záznam, který jste již začali sledovat, ale který jste zastavili, přijímač vám nabídne možnost obnovit přehrávání záznamu v místě, v němž byl zastaven. Stiskněte tlačítko OK pro potvrzení nebo EXIT pro přehrání záznamu od začátku. III.d.2) Informace o disku USB Toto menu vám umožní přístup k informacím o vašem disku USB Výběr požadovaného rozdělení. Použijte tlačítka VOL+/VOL-. 2. Informace o vašem disku USB (volné, využité a celkové místo) 3. Navigační tlačítka pro toto menu. 19

20 III. MENU «MULTIMÉDIA» Periferie: Ukazuje druh připojení. Tady USB, protože přijímač nemá port USB. Nebudete tudíž moci tento parametr změnit. Vstup: Odpovídá číslu použitého vstupu. Tady je vybrán č. 1, protože je jen jeden vstup. Rozdělení: Odpovídá rozdělení, jež chcete použít pro vaše záznamy. Jestliže má váš disk USB několik rozdělení, můžete je zvolit v tomto menu. Použijte tlačítka VOL+/VOL-. ČERVENÉ tlačítko umožňuje formátování pouze zvoleného rozdělení. Pozor: Po této operaci všechna data uložená v tomto rozdělení budou vymazána! Stiskněte tlačítko OK pro potvrzení nebo tlačítko EXIT pro zamítnutí. ZELENÉ tlačítko umožňuje úplné formátování disku USB. Pozor: Po této operaci všechna data uložená na disku budou vymazána! Stiskněte tlačítko OK pro potvrzení nebo tlačítko EXIT pro zamítnutí. III.d.3) Možnosti nahrávání Toto menu vám umožní přístup k možnostem nahrávání. Budete moci provést různá nastavení. Velikost Timeshiftu: Tato hodnota je přednastavena na 3,7 GB a nelze ji změnit. Timeshift: Tento parametr umožňuje nastavení způsobu použití Timeshiftu. K dispozici jsou 3 možnosti: AUTO, PAUSE nebo VYPNOUT. VYPNOUT znamená, že timeshift není nikdy zapnutý. PAUSE znamená, že Timeshift se zapne tlačítkem PAUSE. AUTO znamená, že Timeshift je stále zapnutý. Jedno stisknutí pro záznam: Tento parametr umožňuje zapnout nebo vypnout přímý záznam. Je-li tento parametr na ZAPNUTO a stisknete tlačítko RECORD, přijímač přímo zaznamená zvolený kanál. Je-li tento parametr na VYPNUTO a stisknete tlačítko RECORD, přijímač před zahájením nahrávání zvoleného kanálu zobrazí okno pro volbu doby záznamu. 20

21 III. MENU «MULTIMÉDIA» Doba záznamu: Tento parametr umožňuje volbu přednastavené doby záznamu. Máte na výběr mezi 15 minutami až 8 hodinami. K volbě použijte tlačítka VOL+/VOL-. Jak nahrávat na přijímači DVB-T? K dispozici jsou 2 způsoby nahrávání: --> Přes konektor VCR na videorekordéru nebo DVD rekordéru Budete nahrávat signál z konektoru skart VCR na vašem přijímači DVB-T. Protože váš přijímač je přijímač s jedním tunerem, budete moci nahrávat pouze kanál, který právě sledujete. PS: V případě, že kanál během nahrávání přepnete, budou tyto změny zaznamenány! Stačí tak na přístroji, který nahrává (videorekordér nebo DVD rekordér), upřesnit nahrávat signál z konektoru skart. Tato volba se na jednotlivých přístrojích nazývá různě, může se jmenovat: * AV * EXT * E > Přes port USB na USB klíč nebo externí pevný disk (nedodán) Tento přijímač vám poskytuje kromě možnosti načíst jakýkoli multimediální soubor (video, fotka nebo hudba) i záznam zvoleného kanálu přímo na váš disk USB. Dříve než budete moci disk USB na vašem přijímači použít, je nezbytné jej zformátovat v systému FAT32. Proto také váš přijímač obsahuje funkci formátování; ta umožňuje použít váš disk USB, aniž byste jej předtím museli zformátovat na počítači. Můžete použít kterýkoli disk USB, ať už klíč USB nebo externí pevný disk, samo-napájený (disky 2,5 ) nebo s externím napájením (disky 3,5 ). Pro nahrávání na disk USB jsou k dispozici 3 způsoby nahrávání: III.e) Přímý záznam programu 1. Na dálkovém ovladači stiskněte tlačítko RECORD. V levé horní části obrazovky se zobrazí doba záznamu. V případě, že dobu neurčíte, přijímač bude nahrávat po dobu stanovenou v menu. 2. Pro nastavení doby nahrávání stiskněte znovu tlačítko RECORD a tlačítky VOL+/VOL- zadejte dobu. Potvrďte tlačítkem OK. 21

22 III. MENU «MULTIMÉDIA» III.f) Nahrávání pomocí časovače Časovač umožňuje přijímači zapnout se a vypnout se ve stanovenou hodinu za účelem záznamu buď na videorekordér nebo DVD rekordér, nebo přímo na disk USB (klíč nebo pevný disk). 1. Stiskněte tlačítko MENU, zobrazí se menu vašeho přijímače, potom jděte do menu KONFIGURACE/ ČASOVAČ. 2. Zobrazí se seznam 10 dostupných časovačů. Nový časovač přidáte stisknutím ČERVENÉHO tlačítka. Potom musíte vyplnit všechny níže uvedené parametry: Druh programu: Vyberte druh programu, který chcete nahrávat. Máte na výběr mezi TV kanálem a rádiem. Použijte tlačítka VOL+/VOL-. Kanál: Tlačítky VOL+/VOL- vyberte číslo kanálu. Dole se automaticky zobrazí název kanálu. Počáteční datum: K zadání data, kdy se časovač zapne, použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Počáteční čas: K zadání počátečního času časovače použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Konečný čas: K zadání konečného času časovače použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Způsob: Vyberte způsob, který si přejete použít. Máte na výběr mezi stop, jednou, denně, týdně a měsíčně. Způsob nastavení: Umožňuje volbu způsobu nastavení. Máte na výběr mezi Nahrávat nebo Zapnout. Nahrávat znamená, že přijímač bude nahrávat podle nastavení časovače. Zapnout znamená, že přijímač se zapne podle nastavení časovače, ale nebude nahrávat. Po dokončení vašeho nastavení stiskněte tlačítko OK a časovač se uloží a objeví se v tabulce časovačů. 22

23 III. MENU «MULTIMÉDIA» III.g) Nahrávání pomocí EPG Tento způsob nastavení je nejjednodušší a nejrychlejší. Jedinou podmínkou je, že musí být přenášeny všechny informace EPG. PS: Je možné, že se žádné informace nezobrazují, to závisí na tom, zda jsou signálem přenášeny informace. Jak provést nastavení? 1. Stiskněte tlačítko EPG a zobrazí se toto menu. 2. Tlačítky CH+/- přemístěte kurzor na kanál, u něhož si přejete zobrazit všechny programy v průběhu dne. V případě, že jsou vysílány, zobrazí se v pravém okně. 3. Stisknutím tlačítka VOL+ přejděte do okna se všemi dostupnými programy. Potom tlačítky CH+/- zvolte program, který chcete nahrát, a potvrďte ČERVENÝM tlačítkem. Vaše rezervace se uloží. 4. Zjistíte, že v okně, které se zobrazí, jsou obnoveny všechny informace o zvoleném programu. (Číslo kanálu, datum, počáteční a konečný čas, způsob...) Budete moci změnit např. počáteční a konečný čas, datum Tento časovač potvrďte stisknutím tlačítka OK. Nyní se objeví v tabulce časovačů. 23

24 IV. MENU «PŘÍSLUŠENSTVÍ» V tomto menu budete mít přístup k různým příslušenstvím přijímače. Je tvořeno 3 podmenu: a) Gomoku b) Kalendář c) Kalkulačka IV.a) Gomoku (hry) Cílem této hry je postavit postupně do řady 5 barevných koulí. Nejprve zvolte, chcete-li začít jako první nebo jako druhý. Potom stiskněte tlačítko OK pro spuštění hry. K přemisťování kurzoru použijte tlačítka CH+/CH- a VOL+/ VOL-. K přemisťování koule použijte tlačítko OK. Po dokončení partie stiskněte tlačítko OK. Spustí se nová partie. IV.b) Kalendář Tato část menu umožňuje zobrazení aktuálního data. Tlačítky VOL+/VOL- můžete měnit rok a tlačítky CH+/CH- měsíc. IV.c) Kalkulačka Tato část menu umožňuje použití kalkulačky integrované v menu vašeho přijímače. Tlačítka CH+/CH- a VOL+/VOL- pro přemisťování kurzoru. ČERVENÉ tlačítko pro funkci sčítání. ZELENÉ tlačítko pro funkci odčítání. ŽLUTÉ tlačítko pro funkci násobení. MODRÉ tlačítko pro funkci dělení. Tlačítko OK pro obdržení výsledku prováděné operace. 24

25 V. MENU «KONFIGURACE» V tomto menu budete moci provést nastavení vašeho přijímače i vyhledávat kanály. Je tvořeno 6 podmenu: a) Instalace b) Konfigurace TV c) Heslo d) Časovač e) Inicializace f) Aktualizace softwaru V.a) Instalace V tomto menu můžete spustit automatické nebo ruční vyhledávání kanálů. Níže uvedené parametry můžete nastavit a měnit tlačítky CH+/CH- a VOL+/VOL-. Napájení antény: Umožňuje zapnout nebo vypnout funkci napájení antény. Tato funkce se využívá v případě vestavěné antény, umožňuje dodávat 5V napětí koaxiálním kabelem a napájet tak přímo anténu. Proto už nepotřebujete transformátor napájení dodaný s anténou. Zvolte ZAPNOUT pro zapnutí této funkce nebo VYP- NOUT pro její vypnutí. Nastavení státu: Umožňuje volbu státu, v němž je přijímač instalován. Ke změně tohoto parametru použijte tlačítka VOL+/VOL-. Jazyk zobrazení menu: Umožňuje volbu jazyka zobrazení menu na vašem přijímači. Ke změně tohoto parametru použijte tlačítka VOL+/VOL-. Jazyk zvuku: Umožňuje volbu jazyka zvuku na vašem přijímači. Ke změně tohoto parametru použijte tlačítka VOL+/VOL-. Jazyk titulků: Umožňuje volbu jazyka titulků na vašem přijímači. Ke změně tohoto parametru použijte tlačítka VOL+/VOL-. Řazení LCN: Umožňuje zapnout nebo vypnout řazení kanálů díky funkci LCN. Zvolte VYPNOUT pro vypnutí této funkce nebo ZAPNOUT pro její zapnutí. Tato funkce je pro příjem kanálů ve Francii přednastavena jako zapnutá. Automatický pohotovostní režim: Umožňuje vypnout přijímač do pohotovostního režimu po 3 hodinách nečinnosti. Zvolte VYPNOUT pro vypnutí této funkce nebo ZAPNOUT pro její zapnutí. 25

26 V. MENU «KONFIGURACE» Posun GMT: Umožňuje zadat počet hodin časového posunu. Použijte tlačítka VOL+/VOL-. Po dokončení vašich nastavení můžete spustit buď automatické, nebo ruční vyhledávání kanálů. Automatické vyhledávání Když chcete spustit automatické vyhledávání, stiskněte na dálkovém ovladači ČERVENÉ tlačítko. Jestliže již existuje seznam kanálů, zobrazí se hlášení s informací, že tento seznam bude smazán. Potvrďte tlačítkem OK. Po dokončení vyhledávání přijímač uloží nalezené kanály a zobrazí první kanál v seznamu. Ruční vyhledávání Když chcete spustit ruční vyhledávání, stiskněte na dálkovém ovladači ZELENÉ tlačítko. Nyní budete mít přístup k následujícím parametrům: Kanál: Umožňuje volbu hledaného kanálu. K výběru použijte tlačítka VOL+/VOL-. Číslo kanálu můžete zadat přímo, a to stisknutím ČERVENÉHO tlačítka. Potom použijte numerická tlačítka. (1 až 9) Kmitočet: Můžete změnit kmitočet zadaný v tomto parametru. K tomu použijte numerická tlačítka na dálkovém ovladači. (1 až 9) Pásmové rozpětí: Můžete také změnit pásmové rozpětí. Ve Francii se používá 8 MHz. Ke změně této hodnoty použijte tlačítka VOL+/VOL-. Povšimněte si, že ukazatelé síly a kvality signálu ukazují, je-li příjem signálu správný nebo ne. Pro vaši informaci, pro dobrý příjem musí být ukazatel kvality signálu vyšší než 90%. 26

27 V. MENU «KONFIGURACE» V.b) Konfigurace TV V tomto menu budete moci provést nastavení vašeho televizoru, informativní lišty... Ke změně nebo výběru hodnot použijte tlačítka VOL+/VOL-. Formát TV: Umožňuje výběr formátu obrazovky vašeho přijímače. Máte na výběr mezi 16/9 AUTO, 16/9PB, 4:3LB a 4/3PS. Režim TV: Umožňuje vybrat normu vašeho přijímače. Máte na výběr mezi AUTO, PAL a NTSC. Průhlednost OSD: Umožňuje nastavení průhlednosti vašeho menu. Stupeň průhlednosti můžete nastavit od 1 do 8. Doba zobrazení informativní lišty: Umožňuje nastavení doby zobrazení informativní lišty, která se zobrazuje při každém přepnutí kanálu. Můžete nastavit dobu 1 až 3 vteřiny nebo zvolit STÁLE. Výstup obrazu: Umožňuje volbu druhu použitého výstupu. Máte na výběr mezi RGB a CVBS. Zlepšení obrazu: Umožňuje zlepšit nebo upravit vzhled obrazu na přijímači. Když zvolíte ZAP- NOUT, zjistíte, že přijímač zobrazí zvolený kanál s možností pro úpravu 2 parametrů: Barevný odstín: Tlačítky VOL+/VOL- můžete měnit od 01 do 05. Extenze černá/bílá: Můžete si vybrat mezi ZAPNOUT a VYPNOUT. 27

28 V. MENU «KONFIGURACE» V.c) Heslo V tomto menu můžete změnit heslo vašeho přijímače a zablokovat přístup k různým menu. Abyste se dostali do tohoto menu, musíte zadat heslo. Přednastavené heslo je Ke změně parametrů použijte tlačítka VOL+/VOL-. Zablokování menu: Umožňuje zablokovat přístup do menu KONFIGURACE přijímače. Je-li tato funkce na ZAPNUTO, znamená to, že při vstupu do tohoto menu bude po vás požadováno heslo. (Přednastavené heslo je 6666) Zablokování kanálu: Umožňuje zablokovat přístup do menu TV přijímače. Je-li tato funkce na ZAPNUTO, znamená to, že při vstupu do tohoto menu bude po vás požadováno heslo. (Přednastavené heslo je 6666) Zablokování programu: Umožňuje zablokovat přístup k některým nebo ke všem programům na vašem přijímači. K dispozici jsou různé možnosti: heslo. * Žádné blokování: To znamená, že žádný kanál nebude blokován a nebude požadováno * Úplné blokování: To znamená, že všechny kanály budou blokovány a pro jejich zobrazení bude požadováno heslo. * od 02 do 18: To znamená, že u kanálů, které vysílají programy pro věkovou skupinu, již jste se rozhodli blokovat, bude pro zobrazení kanálu požadováno heslo. Př.: Když chcete zabránit zobrazení programů, které jsou nevhodné pro věkovou skupinu do 18 let, zvolte 18. Změna hesla: Umožňuje změnu hesla vašeho přijímače. Zvolte ANO a potom musíte zadat přednastavené heslo, které je "6666". Poté zadejte nové heslo a znovu ho potvrďte. Po potvrzení se objeví hlášení "Heslo bylo změněno". V.d) Časovač Toto menu umožňuje provést nastavení časovače na vašem přijímači. Časovač umožňuje přijímači zapnout se a vypnout se ve stanovenou hodinu za účelem záznamu buď na videorekordér nebo DVD rekordér, nebo přímo na disk USB. Před nastavením časovače zkontrolujte, že čas a datum na vašem přijímači jsou nastaveny správně. Můžete nastavit až 10 různých časovačů. Pozor: Jestliže nahráváte na videorekordér, musíte nastavit zařízení, které bude nahrávat!!! (videorekordér nebo DVD rekordér) 28

29 V. MENU «KONFIGURACE» Jak nastavit časovač? 1) Stisknutím ČERVENÉHO tlačítka vytvořte nový časovač. 2) Nyní zadejte všechny parametry časovače. Druh programu: Vyberte druh programu, který chcete nahrávat. Máte na výběr mezi TV kanálem a rádiem. Použijte tlačítka VOL+/VOL-. Kanál: Tlačítky VOL+/VOL- vyberte číslo kanálu. Dole se automaticky zobrazí název kanálu. Počáteční datum: K zadání data, kdy se časovač zapne, použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Počáteční čas: K zadání počátečního času časovače použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Konečný čas: K zadání konečného času časovače použijte numerická tlačítka na dálkovém ovladači (0 až 9). K přemisťování kurzoru použijte tlačítka VOL+/VOL-. Způsob: Vyberte způsob, který si přejete použít. Máte na výběr mezi stop, jednou, denně, týdně a měsíčně. Způsob nastavení: Umožňuje volbu způsobu nastavení. Máte na výběr mezi Nahrávat nebo Zapnout. Nahrávat znamená, že přijímač bude nahrávat podle nastavení časovače. Zapnout znamená, že přijímač se zapne podle nastavení časovače, ale nebude nahrávat. Po dokončení vašeho nastavení stiskněte tlačítko OK. Časovač se uloží a současně se objeví v tabulce časovačů. 29

30 V. MENU «KONFIGURACE» Potom můžete: * editovat již uložený časovač po stisknutí ČERVENÉHO tlačítka. Nyní budete mít přístup ke všem parametrům časovače. * vymazat časovač pomocí ZELENÉHO tlačítka. Pozor: Po potvrzení bude časovač definitivně vymazán! V.e) Inicializace Tato funkce umožňuje se vrátit k počátečnímu nastavení vašeho přijímače. Po této operaci budou všechna nastavení definitivně vymazána. Stiskněte tlačítko OK. Přijímač se restartuje a potom se zobrazí úvodní obrazovka jako při prvním spuštění přijímače. Poznámka: Inicializace se nijak nedotkne dat uložených na vašem disku USB. V.f) Aktualizace softwaru Tato část menu umožňuje provést aktualizaci softwaru na vašem přijímači pouze v případě, že je dostupná ke stažení na naší webové stránce Stačí zvolit aktualizační soubor. Vyberte na vašem disku tento soubor a potvrďte tlačítkem OK. Během tohoto postupu neodpojujte váš přijímač z el. sítě. Poznámka: Spolu s aktualizačním souborem bude stažen i dokument ve formátu PDF, který vás provede aktualizací krok za krokem. V.g) Informace o přijímači Když se nacházíte v tomto menu, můžete kdykoliv zobrazit informace o vašem přijímači. Stačí stisknout tlačítko INFO. Budete mít přístup ke všem informacím týkajícím se vašeho přijímače. (Verze softwaru, hardwaru...) * SW (Verze softwaru) * HW (Verze hardwaru) * Datum (Datum softwaru) Tyto informace se hodí, když na naší webové stránce je ke stažení další aktualizace softwaru. 30

31 VI. DALŠÍ INFORMACE VI.a) Informativní lišta Když na dálkovém ovladači jedenkrát stisknete tlačítko INFO, zobrazí se veškeré informace o zvoleném programu Druh programu: Ukazuje, zda se jedná o TV kanál nebo 6 rádio. 2. Název kanálu/rádia: Ukazuje název kanálu/rádia. 3. Číslo kanálu/rádia: Ukazuje číslo právě sledovaného kanálu/rádia. 4. Datum a čas: Ukazuje čas a datum na vašem přijímači Seznam oblíbených: Ukazuje, je-li zvolený kanál v jednom nebo několika seznamech. 6. Program: Ukazuje právě vysílaný a následující program. 7. Symbol ZÁMEK: Ukazuje, je-li zvolený kanál blokován nebo ne. 8. TITULKY: Ukazuje, jsou-li pro program dostupné titulky. 9. TELETEXT: Ukazuje, jsou-li dostupné informace TELETEXTu. 10. KÓDOVANÝ: Ukazuje, je-li kanál placený nebo zdarma. Když stisknete tlačítko INFO podruhé, zobrazí se podrobné informace o právě vysílaném programu. Když stisknete tlačítko INFO potřetí, zobrazí se technické informace o zvoleném kanálu. Název TV kanálu, číslo TV kanálu, obraz PID, zvuk PID, kmitočet, číslo frekvenčního kanálu... VI.b) Zvuk Když stisknete tlačítko AUDIO, zobrazí se parametry týkající se zvuku zvoleného kanálu. Můžete měnit zvukový režim mezi levý kanál/levý kanál, levý kanál/ pravý kanál a pravý kanál/pravý kanál. Použijte tlačítka VOL+/VOL-. V tomto menu můžete také zvolit digitální zvukovou stopu AC3 pod podmínkou, že TV kanál v tomto formátu vysílá. 31

32 VI. DALŠÍ INFORMACE VI.c) Teletext Informace TELETEXTu můžete zobrazit jen v případě, že jsou k dispozici! Na dálkovém ovladači stiskněte tlačítko TEXT. Teletext opustíte stisknutím tlačítka EXIT. VI.d) Titulky Titulky pro TV kanál můžete zobrazit jen v případě, že jsou k dispozici. Na dálkovém ovladači stiskněte tlačítko SUBTITLE a tlačítky CH+/CH- vyberte požadované titulky. Potvrďte tlačítkem OK. Když chcete titulky vypnout, zvolte VYPNOUT a potvrďte tlačítkem OK. VI.e) Seznam oblíbených V případě, že jste v menu SEZNAM TV přidali do seznamu oblíbených kanály, můžete se do tohoto seznamu dostat přímo stisknutím tlačítka FAV na dálkovém ovladači. Zobrazí se vámi vytvořený seznam oblíbených kanálů. Nyní tlačítky CH+/CH- vyberte kanál a potvrďte tlačítkem OK. VI.f) Funkce MOZAIKA Tato funkce umožňuje zobrazit až 9 kanálů v 9 malých oknech. Tuto funkci zapnete stisknutím ČERVENÉHO tlačítka na dálkovém ovladači. Mezi okny se můžete pohybovat pomocí tlačítek VOL+/VOL- a CH+/CH-. Potvrďte tlačítkem OK. 32

33 VII. TECHNICKÉ POTÍŽE OBECNÝ PROVOZ Na obrazovce se zobrazuje hlášení "ŽÁDNÝ SIGNÁL"! Zvolený kanál změnil frekvenci. Zkontrolujte připojení koaxiálního kabelu. Vaše anténa se asi pohnula. Bude nutné ji seřídit. Vaše zařízení má problém s jednou z těchto součástí (zesilovač, napájení, rozvodná deska nebo spínač...). Bude nutné ji vyměnit. Funkce 5V NAPÁJENÍ není zapnuta. (Pouze když používáte vestavěnou anténu) Na obrazovce se zobrazuje hlášení Přetížení napájení tuneru! Vypněte na vašem přijímači funkci 5V NAPÁJENÍ. Zkontrolujte všechna připojení. Dálkový ovládač neodpovídá! Baterie jsou vybité (vyměňte je). Dálkový ovladač není správně namířen, nebo jste příliš daleko od přijímače. Obraz vidíte, ale chybí zvuk! Kabel skart není správně dotlačen nebo se nejedná o kabel s 21 kolíčky. Hlasitost přijímače je na minimu. Je zapnuta funkce NĚMÝ (vypnutý zvuk). Pomocí tlačítka AUDIO ověřte, zda není zvolena zvuková stopa AC3. Obraz se zobrazuje, ale ve formě čtverečků! (Nekvalitní obraz) Signál přijímaný vaší anténou je příliš slabý. Budete asi muset změnit směr antény nebo přidat zesilovač. Špatné propojení mezi koaxiálním kabelem a konektorem 9,52 mm, připojení není správně provedeno. PROVOZ USB Nemůžete se dostat na váš disk USB Zkontrolujte, že je správně zformátován. (FAT 32) Zkontrolujte, že na počítači funguje správně. Když nahráváte, obraz se pixelizuje (čtverečky) Tok z vašeho disku USB není dostatečně rychlý. Zkuste ho vyměnit. Volné místo na vašem disku USB je nedostatečné. 33

34 VIII. TECHNICKÁ CHARAKTERISTIKA Dekodér obrazu Úroveň: MPEG-2 přenos Vstup: Dekodér obrazu MPEG-2 Rozlišení obrazu: 720x576 pixelů v režimu PAL Formát obrazovky: centrovaný 4:3, 4:3 v režimu celé obrazovky, 4:3 letterbox a 16:9 Paměť a systém Hlavní procesor: Cheertek Paměť Flash: 16 MB SDRAM: 8*16 MB Obecné údaje Pásmo provozního napětí: V ~ 50/60 Hz Spotřeba během provozu: max. 8 W Spotřeba v pohotovostním režimu: < 1 W Rozměry: 168 x 28 x 80 mm Hmotnost: 0,6 kg Tuner Připojení: 9,52 mm Provozní kmitočtové pásmo: 50.5 ~ 858 MHz Úroveň vstupního signálu RF: -78 ~ -20 dbm Funkce Loopthrough Demodulátor Demodulace: QPSK / 16QAM / 64QAM Spektrum OFDM: 2K a 8K Konektory Pro vstup 9,52 mm female a pro výstup 9,52 mm male Výstup RF: MHz Konektor skart: 2 (1 pro TV a 1 pro videorekordér) S/PDIF: Koaxiální výstup digitálního zvuku USB 2.0 (přehrávač médií) 34

35

36 ZÁRUČNÍ LIST Na DVB-T tuner OPTEX ORT-8841 ver.3 poskytujeme 2 roční záruku týkající se výrobních vad, součástek a provedení. ZÁRUČNÍ LIST Výrobek : DVB-T tuner OPTEX ORT-8841 ver.3 Datum prodeje... Dovozce: OPTEX s.r.o. Radlická Praha 5 Autorizovaný servis: PM servis Na barikádách 670, PRAHA 9 Tel.: Mobil: ATV servis a prodej elektroniky Richard Tenora Kšírova Brno Tel.: ,
