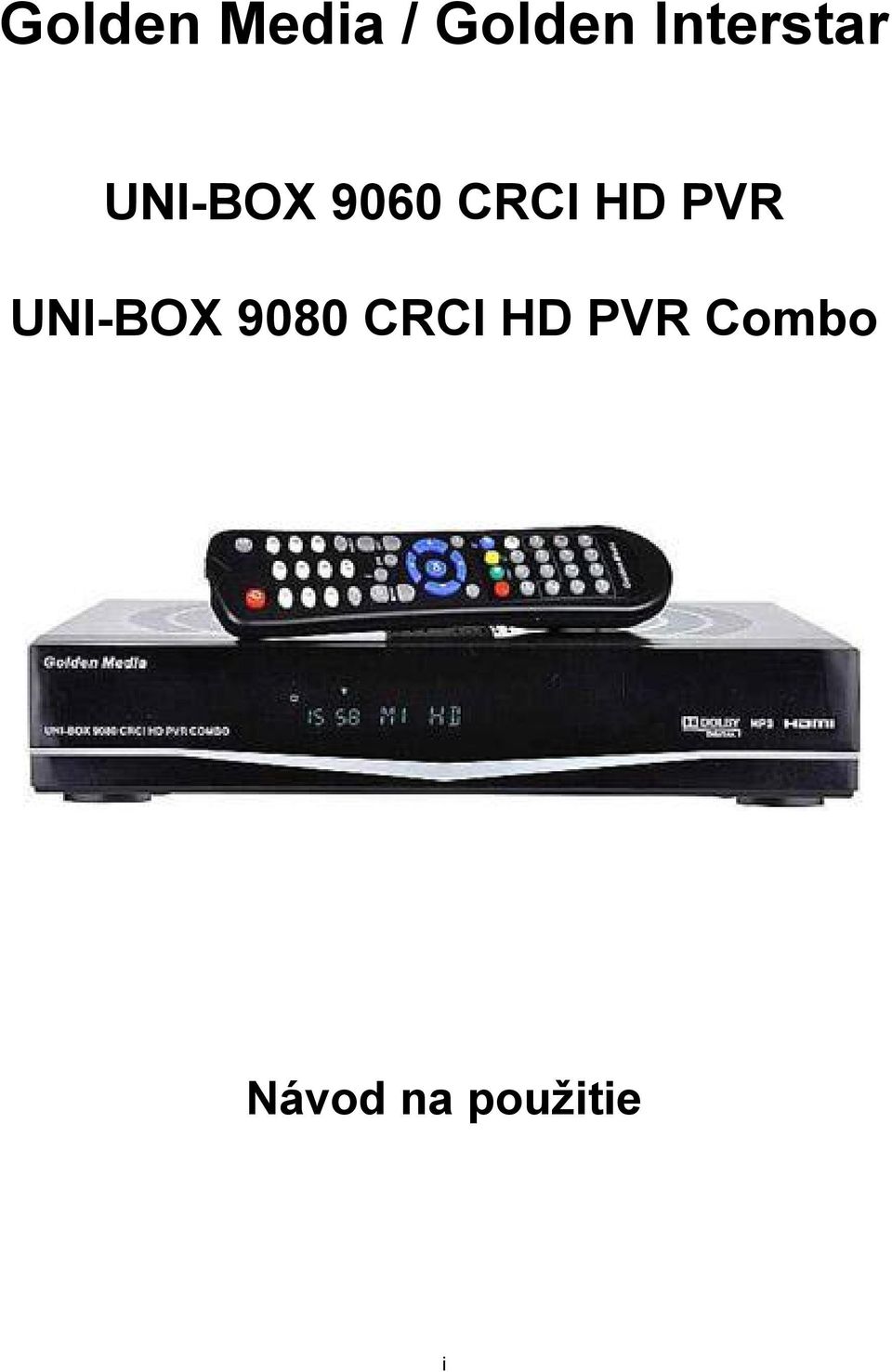

1 Golden Media / Golden Interstar UNI-BOX 9060 CRCI HD PVR UNI-BOX 9080 CRCI HD PVR Combo Návod na použitie i

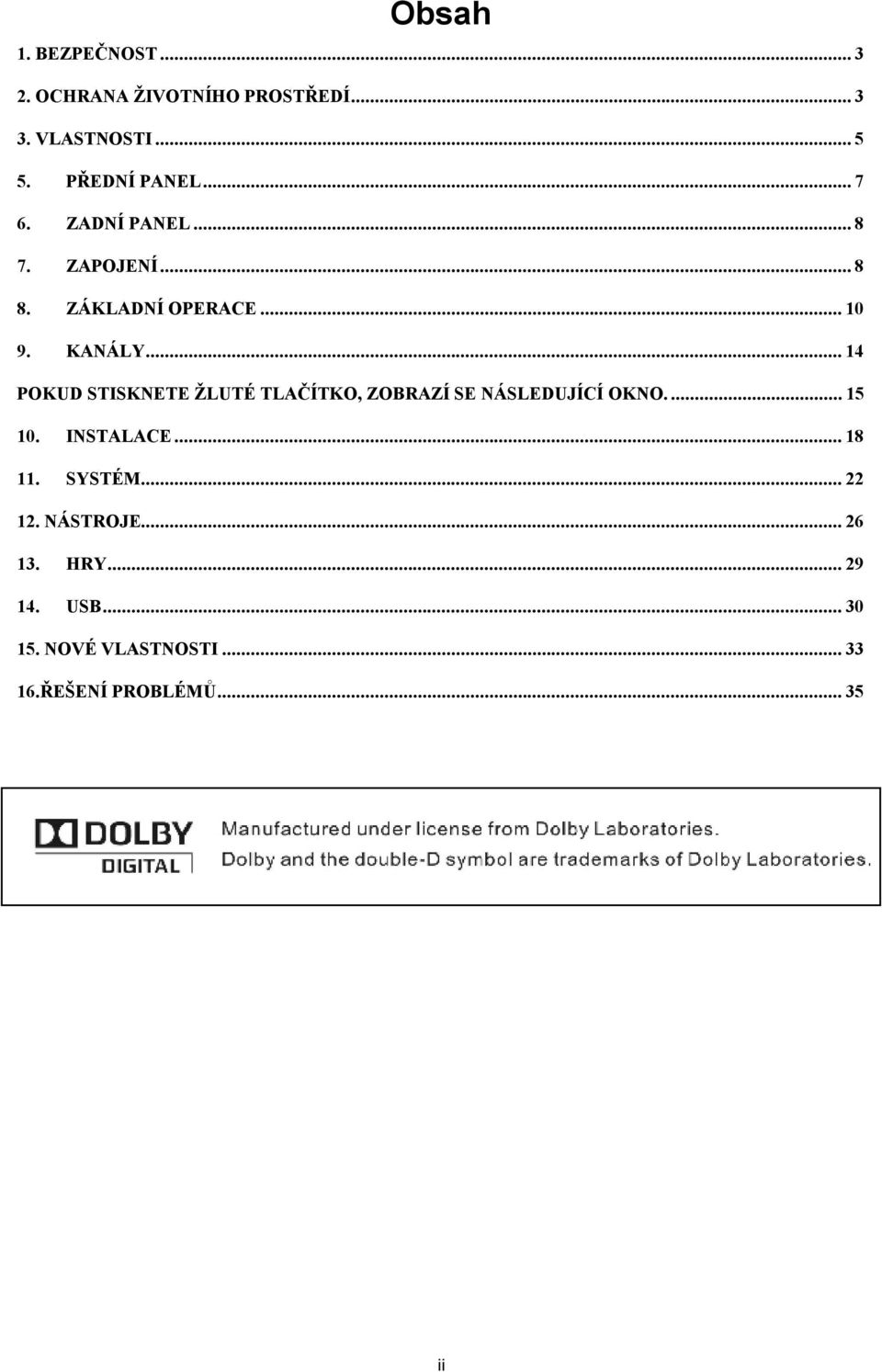

2 Obsah 1. BEZPEČNOST OCHRANA ŽIVOTNÍHO PROSTŘEDÍ VLASTNOSTI PŘEDNÍ PANEL ZADNÍ PANEL ZAPOJENÍ ZÁKLADNÍ OPERACE KANÁLY...14 POKUD STISKNETE ŽLUTÉ TLAČÍTKO, ZOBRAZÍ SE NÁSLEDUJÍCÍ OKNO INSTALACE SYSTÉM NÁSTROJE HRY USB NOVÉ VLASTNOSTI ŘEŠENÍ PROBLÉMŮ...35 ii

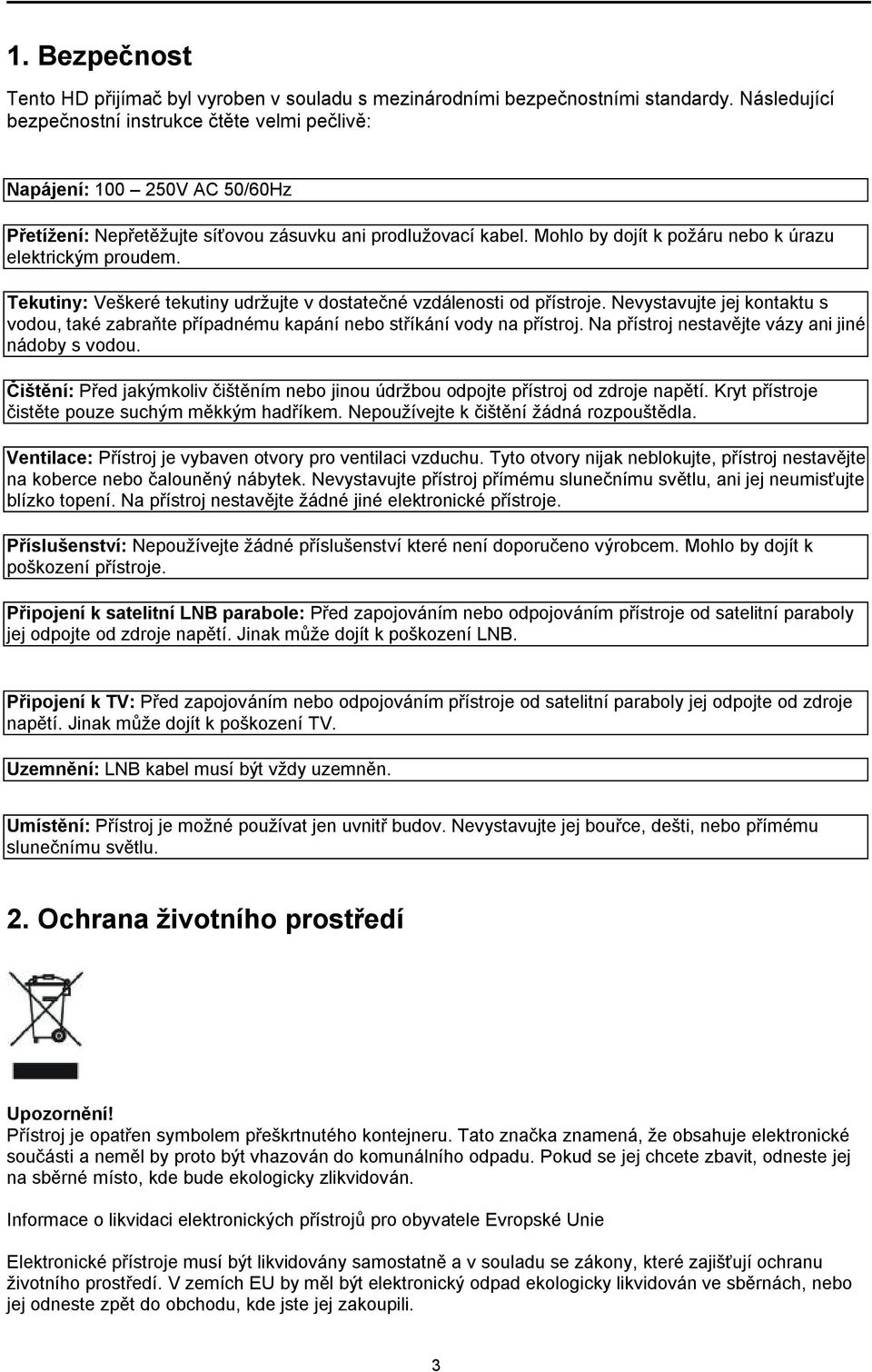

3 1. Bezpečnost Tento HD přijímač byl vyroben v souladu s mezinárodními bezpečnostními standardy. Následující bezpečnostní instrukce čtěte velmi pečlivě: Napájení: V AC 50/60Hz Přetížení: Nepřetěžujte síťovou zásuvku ani prodlužovací kabel. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Tekutiny: Veškeré tekutiny udržujte v dostatečné vzdálenosti od přístroje. Nevystavujte jej kontaktu s vodou, také zabraňte případnému kapání nebo stříkání vody na přístroj. Na přístroj nestavějte vázy ani jiné nádoby s vodou. Čištění: Před jakýmkoliv čištěním nebo jinou údržbou odpojte přístroj od zdroje napětí. Kryt přístroje čistěte pouze suchým měkkým hadříkem. Nepoužívejte k čištění žádná rozpouštědla. Ventilace: Přístroj je vybaven otvory pro ventilaci vzduchu. Tyto otvory nijak neblokujte, přístroj nestavějte na koberce nebo čalouněný nábytek. Nevystavujte přístroj přímému slunečnímu světlu, ani jej neumisťujte blízko topení. Na přístroj nestavějte žádné jiné elektronické přístroje. Příslušenství: Nepoužívejte žádné příslušenství které není doporučeno výrobcem. Mohlo by dojít k poškození přístroje. Připojení k satelitní LNB parabole: Před zapojováním nebo odpojováním přístroje od satelitní paraboly jej odpojte od zdroje napětí. Jinak může dojít k poškození LNB. Připojení k TV: Před zapojováním nebo odpojováním přístroje od satelitní paraboly jej odpojte od zdroje napětí. Jinak může dojít k poškození TV. Uzemnění: LNB kabel musí být vždy uzemněn. Umístění: Přístroj je možné používat jen uvnitř budov. Nevystavujte jej bouřce, dešti, nebo přímému slunečnímu světlu. 2. Ochrana životního prostředí Upozornění! Přístroj je opatřen symbolem přeškrtnutého kontejneru. Tato značka znamená, že obsahuje elektronické součásti a neměl by proto být vhazován do komunálního odpadu. Pokud se jej chcete zbavit, odneste jej na sběrné místo, kde bude ekologicky zlikvidován. Informace o likvidaci elektronických přístrojů pro obyvatele Evropské Unie Elektronické přístroje musí být likvidovány samostatně a v souladu se zákony, které zajišťují ochranu životního prostředí. V zemích EU by měl být elektronický odpad ekologicky likvidován ve sběrnách, nebo jej odneste zpět do obchodu, kde jste jej zakoupili. 3

4 Pokud elektronické přístroje používají baterie nebo akumulátory, likvidujte je taktéž samostatně, ne s ostatním komunálním odpadem. Správnou likvidací tohoto výrobku pomůžete životnímu prostředí a zdraví veřejnosti. Informace o likvidaci elektronických přístrojů pro podnikatele v Evropské Unii Pokud chcete ekologicky zlikvidovat elektronický odpad, obraťte se na místní příslušné úřady. Prohlášení o shodě Výrobce prohlašuje, že tento výrobek splňuje všechna následující nařízení a standardy. Směrnice o nízkém napětí 2006/95/EG EN : 2002+A Směrnice EMC 2004/108/EG EN55 013: 2001+A1:2003+A2:2006 EN55 020:2007 EN :2006 EN :1995+A1:2001+A2:2005 4

5 3. Vlastnosti Plně kompatibilní s MPEG DVB-S/DVB-S2 nebo/a DVB-T/-C (H.264) HD Programovatelných až 8000 kanálů (TV a rádiových) Menu v několika jazycích Doba přepnutí kanálu méně než 1 sekunda Možnost úpravy seznamu kanálů Možnost úpravy seznamu oblíbených kanálů True-color On-Screen Display (OSD) Funkce Full Picture in Graphic (PIG) Elektronický průvodce programem (EPG) pro zobrazení informací o kanálu Podpora titulků Podpora teletextu VBI a emulace softwaru Možnost nastavení rodičovského zámku na kanály nebo programy Možnost přenosu informací o kanálech z nebo na jiný přijímač Zajímavé hry Výstupy S/PDIF pro digitální zvuk nebo Dolby digital bitstream DiSEqC 1.0, 1.1, 1.2 a USALS Video/audio výstup HDMI HD Možnost aktualizace softwaru přes LAN (volitelné) USB 2.0 Host Zobrazení informací na VFD RTC zobrazení aktuálního času LAN 10/100 Mbps Ethernet (volitelné) Funkce nahrávání s časovým posunem Možnost nahrávání videa Možnost nahrávání jednoho kanálu a sledování jiného s časovým posunem (volitelné) 5

6 4. Dálkové ovládání Pomocí tlačítek na dálkovém ovládání můžete přijímač zapínat/vypínat, obsluhovat jeho menu a používat veškeré jeho funkce. POWER zapíná přístroj, nebo jej přepíná do pohotovostního režimu. MUTE zapíná/vypíná zvuk. NUMERICKÁ TLAČÍTKA pro zadávání čísel kanálů nebo zadávání číselných parametrů v nastavení. TV/RADIO přepíná mezi televizními/radiovými kanály. ZOOM tlačítko s lupou a znakem + zvětšuje obraz od 1x až po 16x. PŘEDCHOZÍ tlačítko se zatočenou šipkou přepíná na předchozí kanál, nebo vrací do předchozího menu. AUDIO tlačítko s reproduktorem umožňuje nastavit zvuk kanálů a vybrat režim zvuku: levý, pravý, stereo, mono. TV/SAT přepíná mezi sledováním televize nebo satelitu. INFORMACE tlačítko s písmenem i zobrazuje informace o aktuálním kanálu. EPG zobrazuje elektronického průvodce programem (pokud kanál tuto informaci obsahuje) MENU zobrazuje okno hlavního menu, nebo přepíná do předchozího menu. EXIT ruší zadané nastavení nebo se z menu navrátí do režimu sledování. OK potvrzuje výběr, nebo vstup do zvolené položky. ŠIPKY DOLEVA/DOPRAVA nastavují úroveň hlasitosti, nebo posunují kurzor na obrazovce doleva/doprava. ŠIPKY NAHORU/DOLŮ pro změnu kanálů, nebo posunují kurzor na obrazovce nahoru/dolů. P+/P- pro posunování kurzoru na předchozí/následující stránku v menu nebo v seznamu kanálů. PIP červené tlačítko zapíná funkci PIP. TELETEXT zelené tlačítko zapíná teletextové informace. MODRÉ TLAČÍTKO zobrazení několika kanálů současně. Mezi zobrazenými kanály se můžete posouvat pomocí tlačítek se šipkami a výběr potvrzovat tlačítkem OK. UHF pokud je TV připojena přes RF modulátor (UHF), vybírá výstupní číslo kanálu mezi CH21 a CH69 pomocí šipek nahoru a dolů. NAJÍT tlačítko s lupou vyhledává kanál v setříděném seznamu. ČASOVAČ tlačítko s hodinami umožňuje nastavit čas, po jehož uplynutí se má přístroj automaticky vypnout. P/N přepíná režim zobrazení mezi By Source, By native TV, 480i, 480p, 576i, 576p, 720P a 1080i. SAT zobrazuje seznam satelitních kanálů. FAV zobrazuje seznam oblíbených kanálů. ARCHIVE tlačítko s notýskem umožňuje vstoupit přímo do menu nahraných záznamů. TMS zobrazuje informační okno o funkci nahrávání s časovým posunem. PLAY tlačítko s trojúhelníkem spouští přehrávání souborů MP3, JPEG, nebo nahraných záznamů. STOP tlačítko se čtverečkem ukončuje funkci nahrávání s časovým posunem, nahrávání, nebo přehrávání souborů MP3/JPEG. PAUSE tlačítko se dvěma čarami dočasně pozastavuje přehrávání. Pro opětovné spuštění stiskněte toto tlačítko znovu. RECORD tlačítko s puntíkem spouští nahrávání. FB tlačítko s dvojitou šipkou doleva spouští zrychlené přehrávání dozadu. FF tlačítko s dvojitou šipkou doprava spouští zrychlené přehrávání dopředu. SB tlačítko s přerušeným trojúhelníkem doleva spouští zpomalené přehrávání dozadu. SF tlačítko s přerušeným trojúhelníkem doprava spouští zpomalené přehrávání dopředu. 6

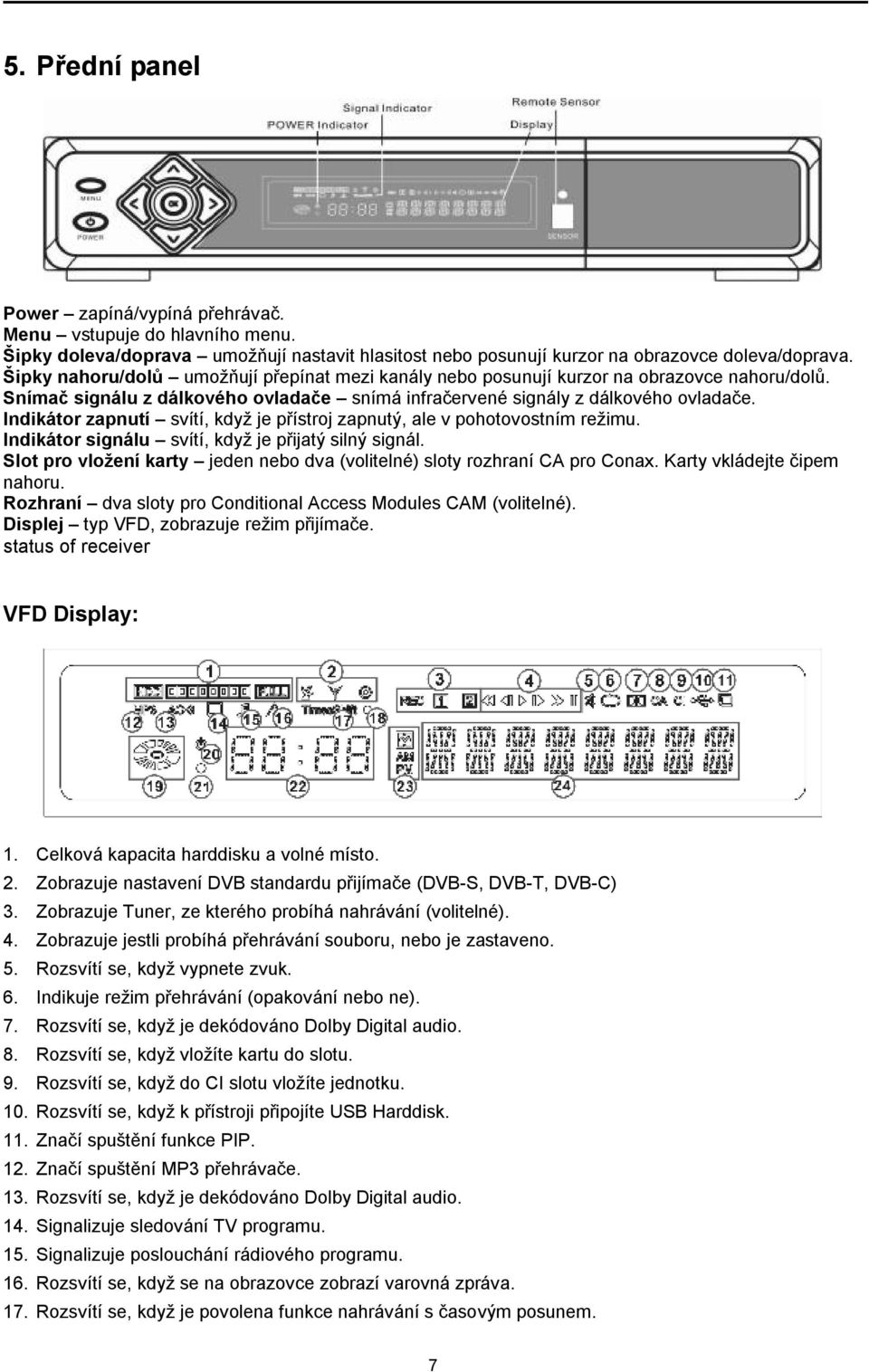

7 5. Přední panel Power zapíná/vypíná přehrávač. Menu vstupuje do hlavního menu. Šipky doleva/doprava umožňují nastavit hlasitost nebo posunují kurzor na obrazovce doleva/doprava. Šipky nahoru/dolů umožňují přepínat mezi kanály nebo posunují kurzor na obrazovce nahoru/dolů. Snímač signálu z dálkového ovladače snímá infračervené signály z dálkového ovladače. Indikátor zapnutí svítí, když je přístroj zapnutý, ale v pohotovostním režimu. Indikátor signálu svítí, když je přijatý silný signál. Slot pro vložení karty jeden nebo dva (volitelné) sloty rozhraní CA pro Conax. Karty vkládejte čipem nahoru. Rozhraní dva sloty pro Conditional Access Modules CAM (volitelné). Displej typ VFD, zobrazuje režim přijímače. status of receiver VFD Display: 1. Celková kapacita harddisku a volné místo. 2. Zobrazuje nastavení DVB standardu přijímače (DVB-S, DVB-T, DVB-C) 3. Zobrazuje Tuner, ze kterého probíhá nahrávání (volitelné). 4. Zobrazuje jestli probíhá přehrávání souboru, nebo je zastaveno. 5. Rozsvítí se, když vypnete zvuk. 6. Indikuje režim přehrávání (opakování nebo ne). 7. Rozsvítí se, když je dekódováno Dolby Digital audio. 8. Rozsvítí se, když vložíte kartu do slotu. 9. Rozsvítí se, když do CI slotu vložíte jednotku. 10. Rozsvítí se, když k přístroji připojíte USB Harddisk. 11. Značí spuštění funkce PIP. 12. Značí spuštění MP3 přehrávače. 13. Rozsvítí se, když je dekódováno Dolby Digital audio. 14. Signalizuje sledování TV programu. 15. Signalizuje poslouchání rádiového programu. 16. Rozsvítí se, když se na obrazovce zobrazí varovná zpráva. 17. Rozsvítí se, když je povolena funkce nahrávání s časovým posunem. 7

8 18. Signalizuje úroveň signálu. Rozsvítí se, když je signál dostatečný. 19. Rozsvítí se při zapisování nebo čtení z harddisku. 20. Signalizuje pohotovostní režim. 21. Bliká, při používání dálkového ovládání. 22. Zobrazuje čas. 23. Zobrazuje jestli je dopoledne (AM), nebo odpoledne (PM). 24. Zobrazuje název programu a název menu. 6. Zadní panel Na všechna možná připojení přijímače se podívejte do diagramu nahoře. Nezapojujte přijímač ke zdroji napětí, dokud nebudou provedena všechna ostatní zapojení. Nastavení se může lišit podle modelu přijímače. AERIAL OUT umožňuje připojení dalšího přijímače (volitelné). AERIAL IN konektor pro připojení koaxiálního kabelu pozemní antény (volitelné). POWER ON/OFF SWITCH umožňuje zapínat/vypínat napájení přijímače. LOOP umožňuje připojení k jinému přijímači. LNB IN 13/18V 500mA MAX k připojení koaxiálního kabelu LNB paraboly (volitelné). TV používá se pro připojení TV přes SCART kabel. VCR vstup/výstup audio a video pro TV set pouze s HDMI Input Jack. VIDEO RCA konektor se používá k zapojení externího videa. 0/12V 50 ma pro zapojení 12V do externího 0V/12V přepínače. AUDIO R/L tyto RCA konektory se používají k připojení libovolného externího audio zesilovače nebo systému. S/PDIF digitální Audio výstup pro připojení k AV zesilovači přes S/PDIF. HDMI výstupní zdířka audio nebo video pro TV s HDMI. Napájení USB USB port pro dodatečné napájení některých harddisků. Varování! K tomuto portu nepřipojujte samostatná USB zařízení. USB Data USB 2.0 Host, k připojení USB Harddisku, nebo Flash disku. RS 232C SERIAL PORT používá se k zapojení přijímače k počítači přes sériový kabel. ETHERNET (volitelné) síťový port, pomocí něj můžete stahovat nový software. YPbPr komponentní video výstup pro TV. 7. Zapojení Je několik způsobů zapojení přijímače k TV systému. Doporučujeme použít jeden z následujících: 1. Pokud máte televizor s vysokým rozlišením, nejlepší způsob zapojení je přes HDMI kabel. Zapojte jeden konec kabelu do HDMI zdířky v přijímači a druhý konec do příslušné zdířky v televizoru. V tomto případě už nemusíte provádět žádné další připojení audia, protože HDMI konektor přenáší stereo zvuk i Dolby Digital zvuk. 2. Jeden konec SCART kabelu zapojte do zdířky SCART v televizoru a druhý konec do SCART zdířky na zadní straně přijímače. 8

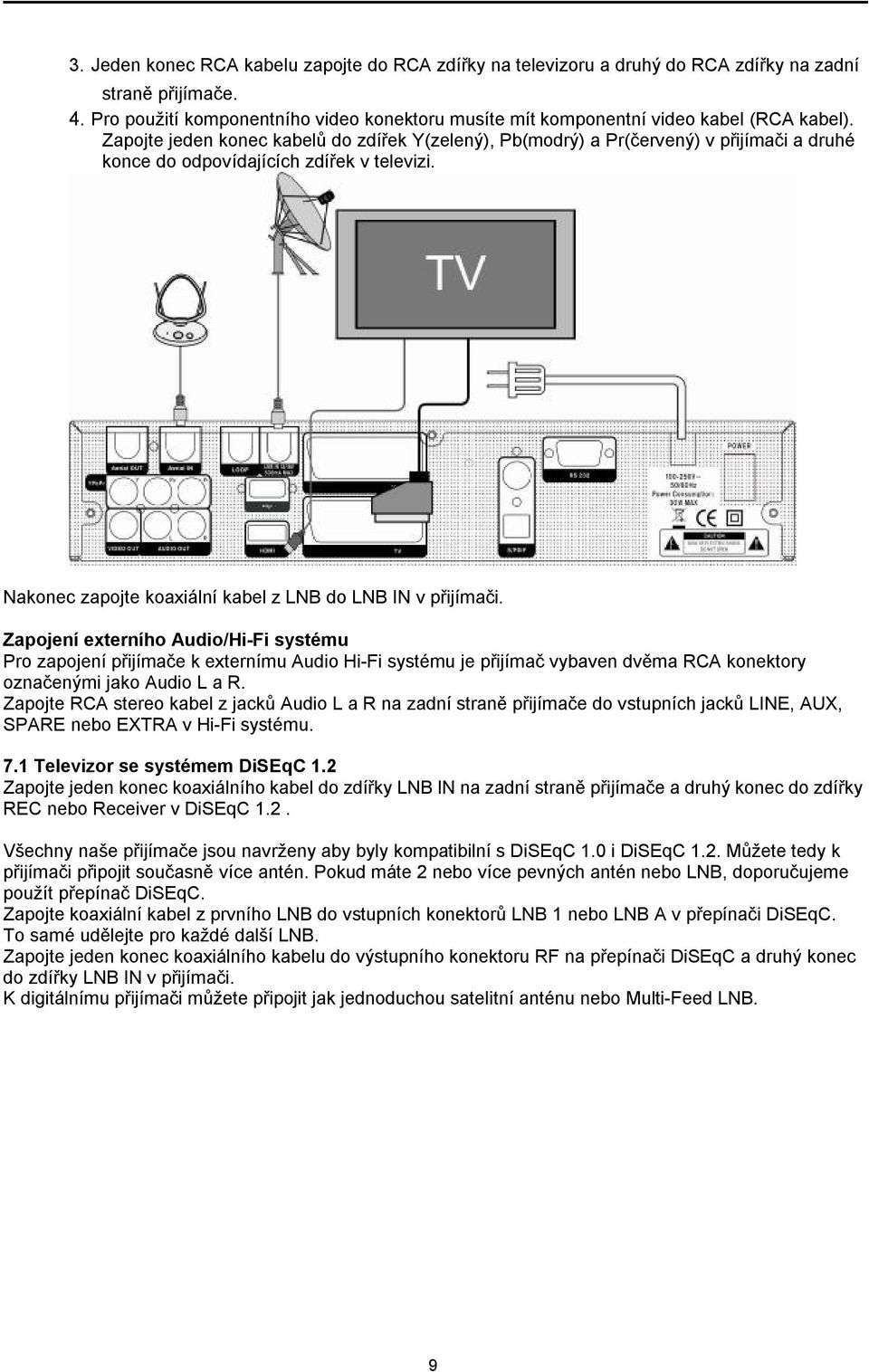

9 3. Jeden konec RCA kabelu zapojte do RCA zdířky na televizoru a druhý do RCA zdířky na zadní straně přijímače. 4. Pro použití komponentního video konektoru musíte mít komponentní video kabel (RCA kabel). Zapojte jeden konec kabelů do zdířek Y(zelený), Pb(modrý) a Pr(červený) v přijímači a druhé konce do odpovídajících zdířek v televizi. Nakonec zapojte koaxiální kabel z LNB do LNB IN v přijímači. Zapojení externího Audio/Hi-Fi systému Pro zapojení přijímače k externímu Audio Hi-Fi systému je přijímač vybaven dvěma RCA konektory označenými jako Audio L a R. Zapojte RCA stereo kabel z jacků Audio L a R na zadní straně přijímače do vstupních jacků LINE, AUX, SPARE nebo EXTRA v Hi-Fi systému. 7.1 Televizor se systémem DiSEqC 1.2 Zapojte jeden konec koaxiálního kabel do zdířky LNB IN na zadní straně přijímače a druhý konec do zdířky REC nebo Receiver v DiSEqC 1.2. Všechny naše přijímače jsou navrženy aby byly kompatibilní s DiSEqC 1.0 i DiSEqC 1.2. Můžete tedy k přijímači připojit současně více antén. Pokud máte 2 nebo více pevných antén nebo LNB, doporučujeme použít přepínač DiSEqC. Zapojte koaxiální kabel z prvního LNB do vstupních konektorů LNB 1 nebo LNB A v přepínači DiSEqC. To samé udělejte pro každé další LNB. Zapojte jeden konec koaxiálního kabelu do výstupního konektoru RF na přepínači DiSEqC a druhý konec do zdířky LNB IN v přijímači. K digitálnímu přijímači můžete připojit jak jednoduchou satelitní anténu nebo Multi-Feed LNB. 9

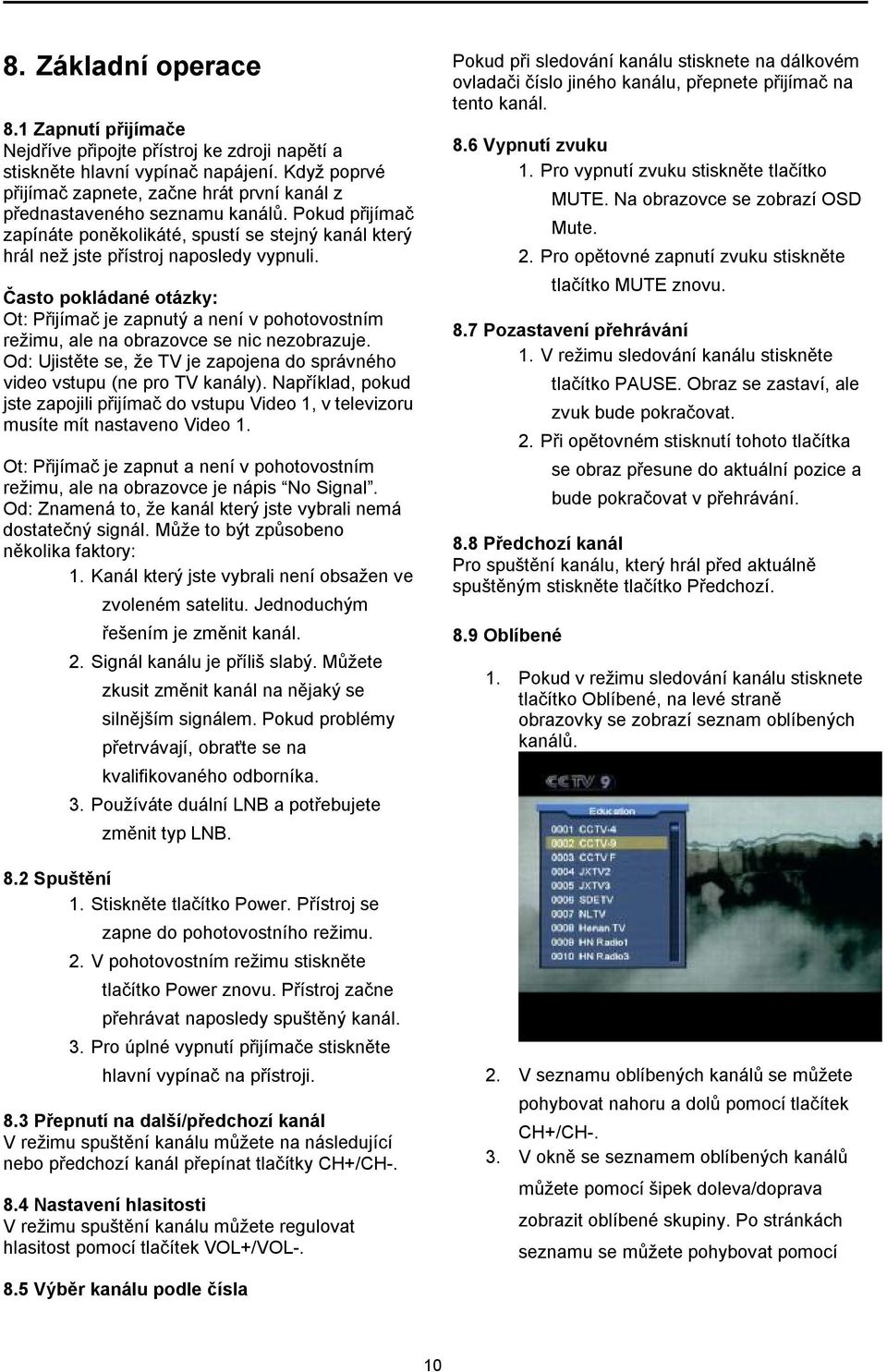

10 8. Základní operace 8.1 Zapnutí přijímače Nejdříve připojte přístroj ke zdroji napětí a stiskněte hlavní vypínač napájení. Když poprvé přijímač zapnete, začne hrát první kanál z přednastaveného seznamu kanálů. Pokud přijímač zapínáte poněkolikáté, spustí se stejný kanál který hrál než jste přístroj naposledy vypnuli. Často pokládané otázky: Ot: Přijímač je zapnutý a není v pohotovostním režimu, ale na obrazovce se nic nezobrazuje. Od: Ujistěte se, že TV je zapojena do správného video vstupu (ne pro TV kanály). Například, pokud jste zapojili přijímač do vstupu Video 1, v televizoru musíte mít nastaveno Video 1. Ot: Přijímač je zapnut a není v pohotovostním režimu, ale na obrazovce je nápis No Signal. Od: Znamená to, že kanál který jste vybrali nemá dostatečný signál. Může to být způsobeno několika faktory: 1. Kanál který jste vybrali není obsažen ve zvoleném satelitu. Jednoduchým řešením je změnit kanál. 2. Signál kanálu je příliš slabý. Můžete zkusit změnit kanál na nějaký se silnějším signálem. Pokud problémy přetrvávají, obraťte se na kvalifikovaného odborníka. 3. Používáte duální LNB a potřebujete změnit typ LNB. 8.2 Spuštění 1. Stiskněte tlačítko Power. Přístroj se zapne do pohotovostního režimu. 2. V pohotovostním režimu stiskněte tlačítko Power znovu. Přístroj začne přehrávat naposledy spuštěný kanál. 3. Pro úplné vypnutí přijímače stiskněte hlavní vypínač na přístroji. 8.3 Přepnutí na další/předchozí kanál V režimu spuštění kanálu můžete na následující nebo předchozí kanál přepínat tlačítky CH+/CH Nastavení hlasitosti V režimu spuštění kanálu můžete regulovat hlasitost pomocí tlačítek VOL+/VOL-. Pokud při sledování kanálu stisknete na dálkovém ovladači číslo jiného kanálu, přepnete přijímač na tento kanál. 8.6 Vypnutí zvuku 1. Pro vypnutí zvuku stiskněte tlačítko MUTE. Na obrazovce se zobrazí OSD Mute. 2. Pro opětovné zapnutí zvuku stiskněte tlačítko MUTE znovu. 8.7 Pozastavení přehrávání 1. V režimu sledování kanálu stiskněte tlačítko PAUSE. Obraz se zastaví, ale zvuk bude pokračovat. 2. Při opětovném stisknutí tohoto tlačítka se obraz přesune do aktuální pozice a bude pokračovat v přehrávání. 8.8 Předchozí kanál Pro spuštění kanálu, který hrál před aktuálně spuštěným stiskněte tlačítko Předchozí. 8.9 Oblíbené 1. Pokud v režimu sledování kanálu stisknete tlačítko Oblíbené, na levé straně obrazovky se zobrazí seznam oblíbených kanálů. 2. V seznamu oblíbených kanálů se můžete pohybovat nahoru a dolů pomocí tlačítek CH+/CH-. 3. V okně se seznamem oblíbených kanálů můžete pomocí šipek doleva/doprava zobrazit oblíbené skupiny. Po stránkách seznamu se můžete pohybovat pomocí 8.5 Výběr kanálu podle čísla 10

11 tlačítek P+/P EPG 4. Pro návrat do sledování kanálu stiskněte tlačítko Exit.? Často pokládané otázky: Ot: Proč se na obrazovce po stisknutí tlačítka Oblíbené zobrazuje nápis No Favorite Channel (žádný oblíbený kanál)? Od: Protože jste ještě žádný kanál jako oblíbený nenastavili. Viz. kapitola Oblíbené. 1..Přijímač má elektronického průvodce programem (EPG), který umožňuje lépe se orientovat v programech kanálů. EPG obsahuje informace jako seznam kanálů, začáteční a konečné časy různých programů v kanálech, atd. Pro zobrazení EPG stiskněte tlačítko EPG Zvuk. 1. Po stisknutí tlačítka Audio se otevře okno s nastavením zvuku. 2. Pro zobrazení více detailů o určité položce v menu stiskněte zelené tlačítko. Pro zrušení zobrazení detailů stiskněte tlačítko Menu. 3. Pro zobrazení více dalších detailů o určité položce v menu stiskněte žluté tlačítko. Pro zrušení těchto detailů stiskněte tlačítko Menu.. 2. Měnit zvukovou stopu můžete pomocí tlačítek CH+/CH- a hlasitost můžete nastavit tlačítky VOL+/VOL-. 3. Režim: levý/pravý/stereo/mono 8.11 Informace Pro zobrazení okna s informacemi stiskněte tlačítko INFO. Zobrazí se parametry aktuálního kanálu. 11

12 4.Stisknutím červeného tlačítka v menu EPG se zobrazí menu časového rozvrhu. Po jednotlivých programech se můžete posunovat pomocí šipek nahoru/dolů. Měnit jejich nastavení můžete šipkami doleva/doprava. 2. Pro změnu satelitu nebo skupiny oblíbených programů použijte šipky doleva/doprava a červené tlačítko. 5. V tomto menu můžete pomocí zeleného tlačítka zobrazit okno časovače a nastavit jej. 3. Pro zobrazení okna Třídění seznamu stiskněte modré tlačítko. Jsou 4 způsoby jak setřídit kanály v seznamu. Vyberte požadované řazení pomocí tlačítek CH+/CH- a volbu potvrďte OK 6. Pro návrat z menu EPG stiskněte tlačítko Exit TV/Radio V režimu sledování televizního kanálu stiskněte tlačítko TV/Radio. Přepnete tak na režim poslouchání rádiových kanálů 8.14 Seznam kanálů 1. Pro vstup do seznamu kanálů stiskněte tlačítko OK. 4. Možnosti řazení seznamu jsou následující: a. Přednastavené: řazení podle času vyhledání kanálu. b. FTA/$: řazení podle toho zda je kanál kódovaný nebo ne. Volně přístupné kanály jsou zobrazeny vepředu, kódované jsou na konci seznamu. c. Zamknutí: všechny zamknuté kanály se seřadí až na konec seznamu. d. Podle názvu (A-Z): podle názvu od A do Z. e. Podle názvu (Z-A): podle názvu od Z do A. 5. Posunovat se v seznamu můžete pomocí šipek nahoru/dolů, volbu potvrzujete tlačítkem OK. 12

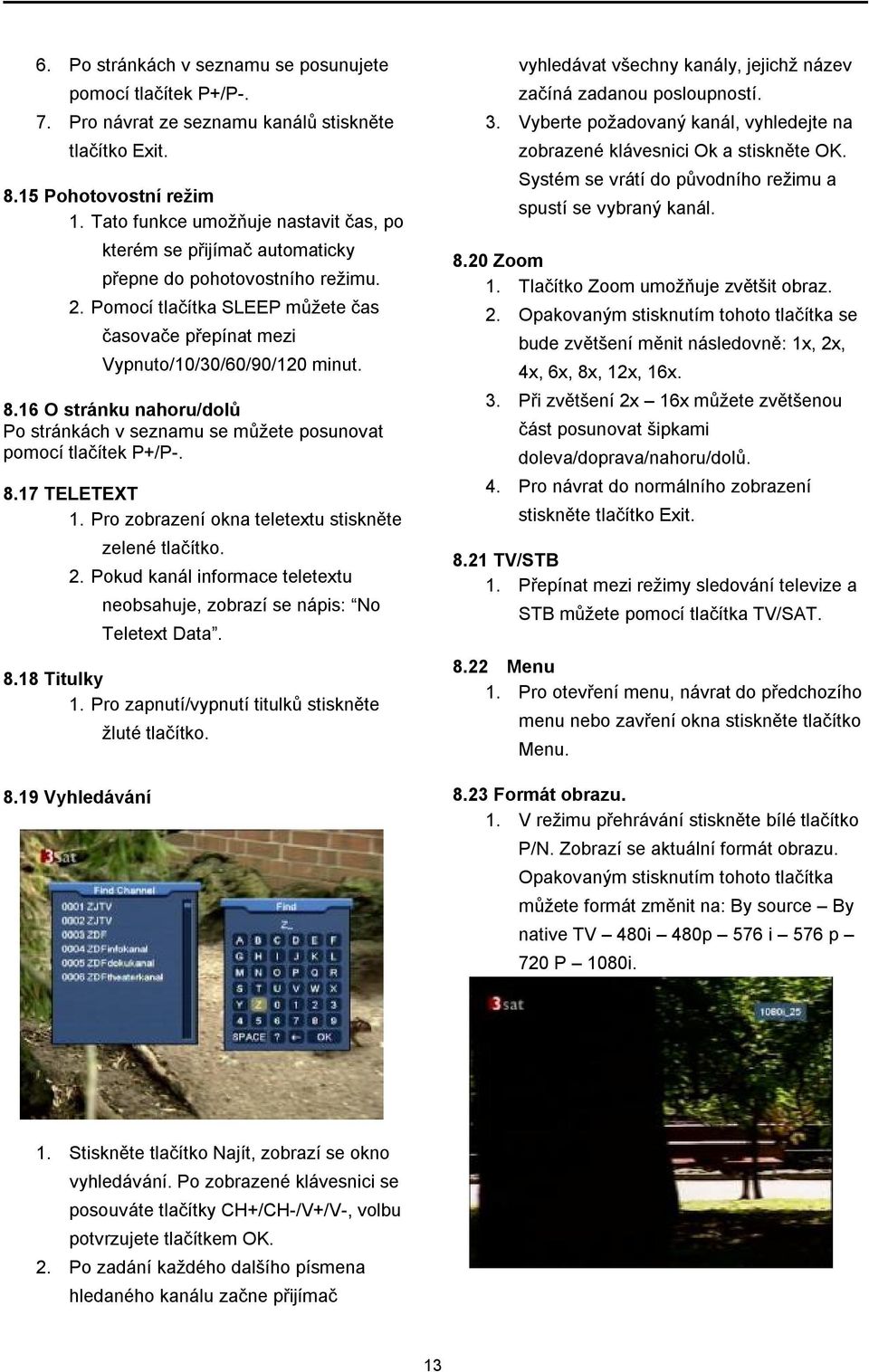

13 6. Po stránkách v seznamu se posunujete pomocí tlačítek P+/P-. 7. Pro návrat ze seznamu kanálů stiskněte tlačítko Exit Pohotovostní režim 1. Tato funkce umožňuje nastavit čas, po kterém se přijímač automaticky přepne do pohotovostního režimu. 2. Pomocí tlačítka SLEEP můžete čas časovače přepínat mezi Vypnuto/10/30/60/90/120 minut O stránku nahoru/dolů Po stránkách v seznamu se můžete posunovat pomocí tlačítek P+/P TELETEXT 1. Pro zobrazení okna teletextu stiskněte zelené tlačítko. 2. Pokud kanál informace teletextu neobsahuje, zobrazí se nápis: No Teletext Data Titulky 1. Pro zapnutí/vypnutí titulků stiskněte 8.19 Vyhledávání žluté tlačítko. vyhledávat všechny kanály, jejichž název začíná zadanou posloupností. 3. Vyberte požadovaný kanál, vyhledejte na zobrazené klávesnici Ok a stiskněte OK. Systém se vrátí do původního režimu a spustí se vybraný kanál Zoom 1. Tlačítko Zoom umožňuje zvětšit obraz. 2. Opakovaným stisknutím tohoto tlačítka se bude zvětšení měnit následovně: 1x, 2x, 4x, 6x, 8x, 12x, 16x. 3. Při zvětšení 2x 16x můžete zvětšenou část posunovat šipkami doleva/doprava/nahoru/dolů. 4. Pro návrat do normálního zobrazení stiskněte tlačítko Exit TV/STB 1. Přepínat mezi režimy sledování televize a STB můžete pomocí tlačítka TV/SAT Menu 1. Pro otevření menu, návrat do předchozího menu nebo zavření okna stiskněte tlačítko Menu Formát obrazu. 1. V režimu přehrávání stiskněte bílé tlačítko P/N. Zobrazí se aktuální formát obrazu. Opakovaným stisknutím tohoto tlačítka můžete formát změnit na: By source By native TV 480i 480p 576 i 576 p 720 P 1080i. 1. Stiskněte tlačítko Najít, zobrazí se okno vyhledávání. Po zobrazené klávesnici se posouváte tlačítky CH+/CH-/V+/V-, volbu potvrzujete tlačítkem OK. 2. Po zadání každého dalšího písmena hledaného kanálu začne přijímač 13

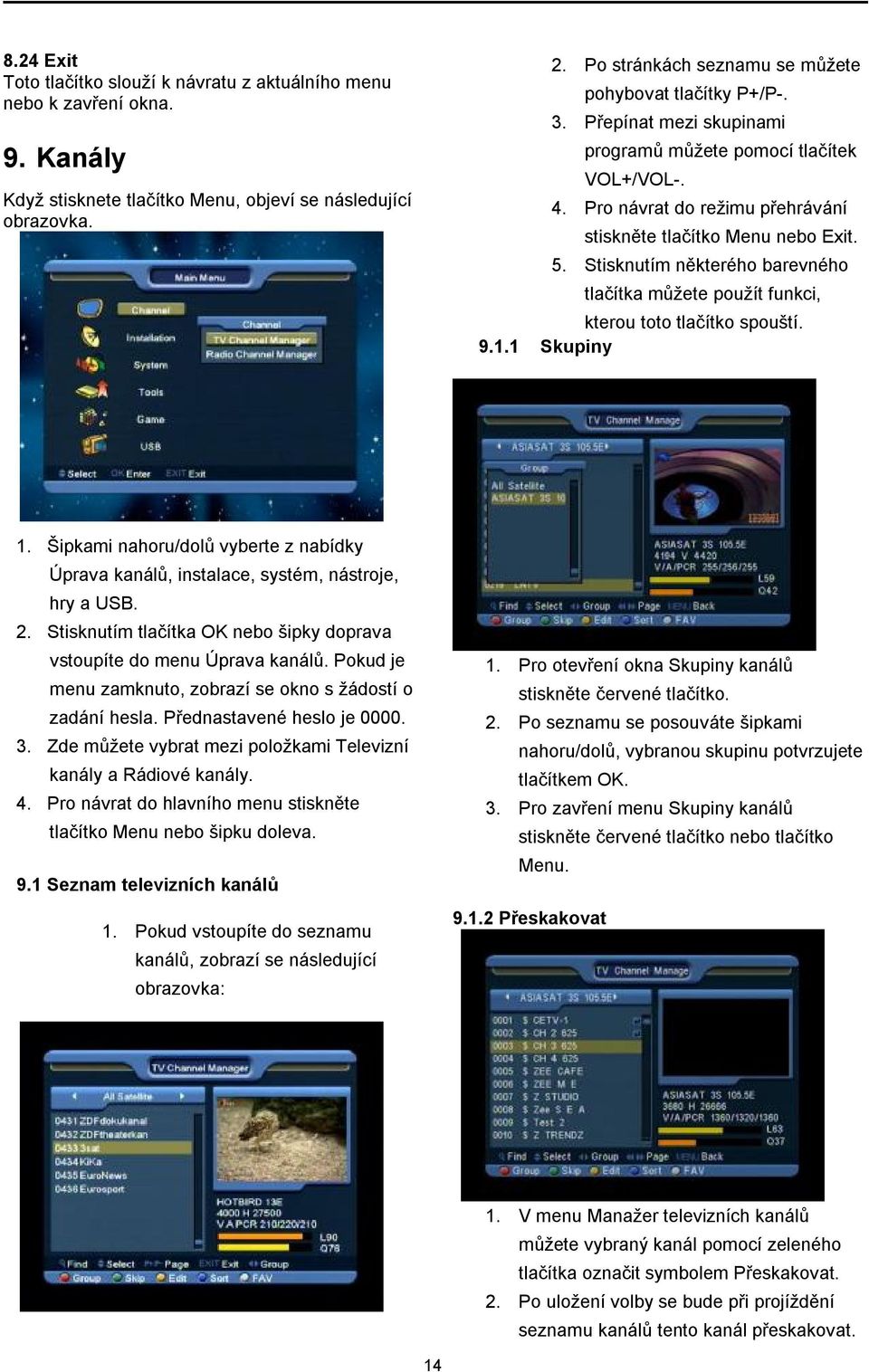

14 8.24 Exit Toto tlačítko slouží k návratu z aktuálního menu nebo k zavření okna. 9. Kanály Když stisknete tlačítko Menu, objeví se následující obrazovka. 2. Po stránkách seznamu se můžete pohybovat tlačítky P+/P-. 3. Přepínat mezi skupinami programů můžete pomocí tlačítek VOL+/VOL-. 4. Pro návrat do režimu přehrávání stiskněte tlačítko Menu nebo Exit. 5. Stisknutím některého barevného tlačítka můžete použít funkci, kterou toto tlačítko spouští Skupiny 1. Šipkami nahoru/dolů vyberte z nabídky Úprava kanálů, instalace, systém, nástroje, hry a USB. 2. Stisknutím tlačítka OK nebo šipky doprava vstoupíte do menu Úprava kanálů. Pokud je menu zamknuto, zobrazí se okno s žádostí o zadání hesla. Přednastavené heslo je Zde můžete vybrat mezi položkami Televizní kanály a Rádiové kanály. 4. Pro návrat do hlavního menu stiskněte tlačítko Menu nebo šipku doleva. 9.1 Seznam televizních kanálů 1. Pokud vstoupíte do seznamu kanálů, zobrazí se následující obrazovka: 1. Pro otevření okna Skupiny kanálů stiskněte červené tlačítko. 2. Po seznamu se posouváte šipkami nahoru/dolů, vybranou skupinu potvrzujete tlačítkem OK. 3. Pro zavření menu Skupiny kanálů stiskněte červené tlačítko nebo tlačítko Menu Přeskakovat 1. V menu Manažer televizních kanálů můžete vybraný kanál pomocí zeleného tlačítka označit symbolem Přeskakovat. 2. Po uložení volby se bude při projíždění seznamu kanálů tento kanál přeskakovat. 14

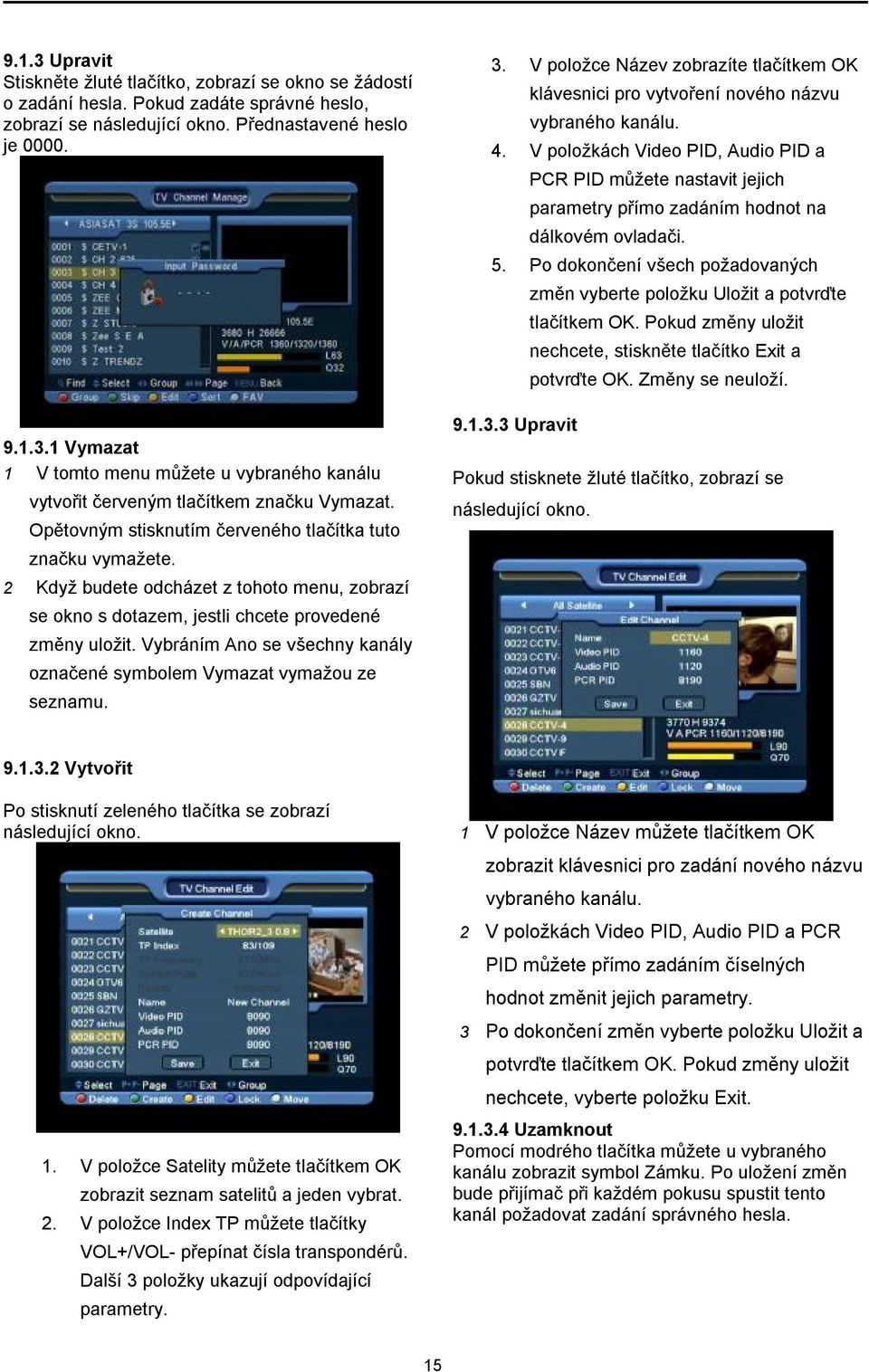

15 9.1.3 Upravit Stiskněte žluté tlačítko, zobrazí se okno se žádostí o zadání hesla. Pokud zadáte správné heslo, zobrazí se následující okno. Přednastavené heslo je Vymazat 1 V tomto menu můžete u vybraného kanálu vytvořit červeným tlačítkem značku Vymazat. Opětovným stisknutím červeného tlačítka tuto značku vymažete. 2 Když budete odcházet z tohoto menu, zobrazí se okno s dotazem, jestli chcete provedené změny uložit. Vybráním Ano se všechny kanály označené symbolem Vymazat vymažou ze seznamu. 3. V položce Název zobrazíte tlačítkem OK klávesnici pro vytvoření nového názvu vybraného kanálu. 4. V položkách Video PID, Audio PID a PCR PID můžete nastavit jejich parametry přímo zadáním hodnot na dálkovém ovladači. 5. Po dokončení všech požadovaných změn vyberte položku Uložit a potvrďte tlačítkem OK. Pokud změny uložit nechcete, stiskněte tlačítko Exit a potvrďte OK. Změny se neuloží Upravit Pokud stisknete žluté tlačítko, zobrazí se následující okno Vytvořit Po stisknutí zeleného tlačítka se zobrazí následující okno. 1. V položce Satelity můžete tlačítkem OK zobrazit seznam satelitů a jeden vybrat. 2. V položce Index TP můžete tlačítky VOL+/VOL- přepínat čísla transpondérů. Další 3 položky ukazují odpovídající parametry. 1 V položce Název můžete tlačítkem OK zobrazit klávesnici pro zadání nového názvu vybraného kanálu. 2 V položkách Video PID, Audio PID a PCR PID můžete přímo zadáním číselných hodnot změnit jejich parametry. 3 Po dokončení změn vyberte položku Uložit a potvrďte tlačítkem OK. Pokud změny uložit nechcete, vyberte položku Exit Uzamknout Pomocí modrého tlačítka můžete u vybraného kanálu zobrazit symbol Zámku. Po uložení změn bude přijímač při každém pokusu spustit tento kanál požadovat zadání správného hesla. 15

16 Přesunout 1. Pomocí bílého tlačítka můžete u vybraného kanálu zobrazit symbol Přesunout. 2. Pomocí šipek nahoru/dolů můžete kanál přesunout na požadované místo v seznamu. 3. Potvrzením tlačítkem OK umístíte kanál na vybrané místo. 4. Při návratu z tohoto menu se zobrazí okno s dotazem jestli chcete uložit provedené změny. Když vyberete Ano, změny se uloží Třídit Oblíbené 1. Pro otevření seznamu oblíbených stiskněte bílé tlačítko. 2 Mezi osmi skupinami oblíbených kanálů se posouváte tlačítky CH+/CH-. Pomocí tlačítka OK můžete u skupiny zobrazit symbol Oblíbený. 3 Opětovným stisknutím tlačítka OK tento symbol zase vymažete. 4 Po dokončení změn a stisknutí tlačítka Exit se objeví seznam kanálů se značkami Oblíbený u vybraných kanálů Najít 1. Stisknutím modrého tlačítka otevřete okno Třídění kanálů zobrazené nahoře. Je 5 způsobů jak kanály seřadit. Vyberte jeden z nich a volbu potvrďte tlačítkem OK. 2. Způsoby třídění jsou následující: Přednastavené: řazení podle vyhledání kanálu. Název A Z: řazení abecedně podle názvu od A do Z. Název Z A: řazení abecedně podle názvu od Z do A. FTA: řazení podle toho, zda jsou kanály volně přístupné, nebo kódované. Kódované kanály se zobrazí až na konci seznamu. Zamknuté: Shromáždí všechny zamknuté kanály až na konci seznamu. 1. Stisknutím tlačítka Najít se zobrazí okno s klávesnicí. Po klávesnici se pohybujete tlačítky CH+/CH-/VOL+/VOL-. Vybraný symbol potvrdíte tlačítkem OK. 2. Po zadání každého písmena přijímač vyhledá všechny kanály začínající zadanou posloupností. 3. Vyberte OK a stiskněte OK. Okno Najít se zavře a kanál můžete vybrat přímo ze seznamu. 16

17 9.2 Seznam rádiových kanálů Všechna možná nastavení v seznam rádiových kanálů jsou stejná jako u seznamu televizních kanálů, pouze s rozdílem, že u rádiových kanálů se místo obrazu zobrazuje Logo vybrané rádiové stanice. 17

18 10. Instalace Typ LNB Pomocí tlačítek VOL+/VOL- přepínáte mezi režimy Standardní, Uživatelský a Univerzální. 1. V menu Instalace můžete šipkami nahoru/dolů vybírat mezi položkami Kanál, Instalace, Systém, Nástroje, Hry a USB. 2. Pro vstup do menu Instalace stiskněte tlačítko OK nebo šipku doprava. Pokud je menu zamknuto, zobrazí se okno s žádostí o zadání hesla. Přednastavené heslo je Po položkách menu se posouváte šipkami nahoru/dolů, pro návrat do hlavního menu stiskněte tlačítko Exit nebo šipku doleva Instalace satelitu DiSEqC Pro přepínání možností pro DiSEqC použijte tlačítka VOL+/VOL-. Možnosti jsou následující: Znemožněno: Bez DiSEqC. 1/2, 2/2: dva porty DiSEqC. 1/4, 2/4, 3/4, 4/4: 4 porty DiSEqC. 1/8, 2/8, 8/8: 8 portů DiSEqC. 1/16, 2/16, 16/16: 16 portů DiSEqC Satelit 1. Pro vstup do seznamu satelitů stiskněte tlačítko OK. Viz. obrázek na str. 19 originálního návodu. 2. Satelit vyberte šipkami nahoru/dolů. Pro posouvání po stránkách seznamu použijte tlačítka P+/P Pozicionér V položce Pozicionér můžete pomocí tlačítek VOL+/VOL- vybrat mezi funkcemi Žádný/ DiSEqC 1.2 a USALS K Tuto funkci můžete pomocí tlačítek VOL+/VOLvypínat nebo zapínat. Poznámka: Když vyberete Typ LNB jako Univerzální, nemůžete funkci 22K zapnout /12V Pomocí tlačítek VOL+/VOL- můžete přepínat mezi 0V/12V. 18

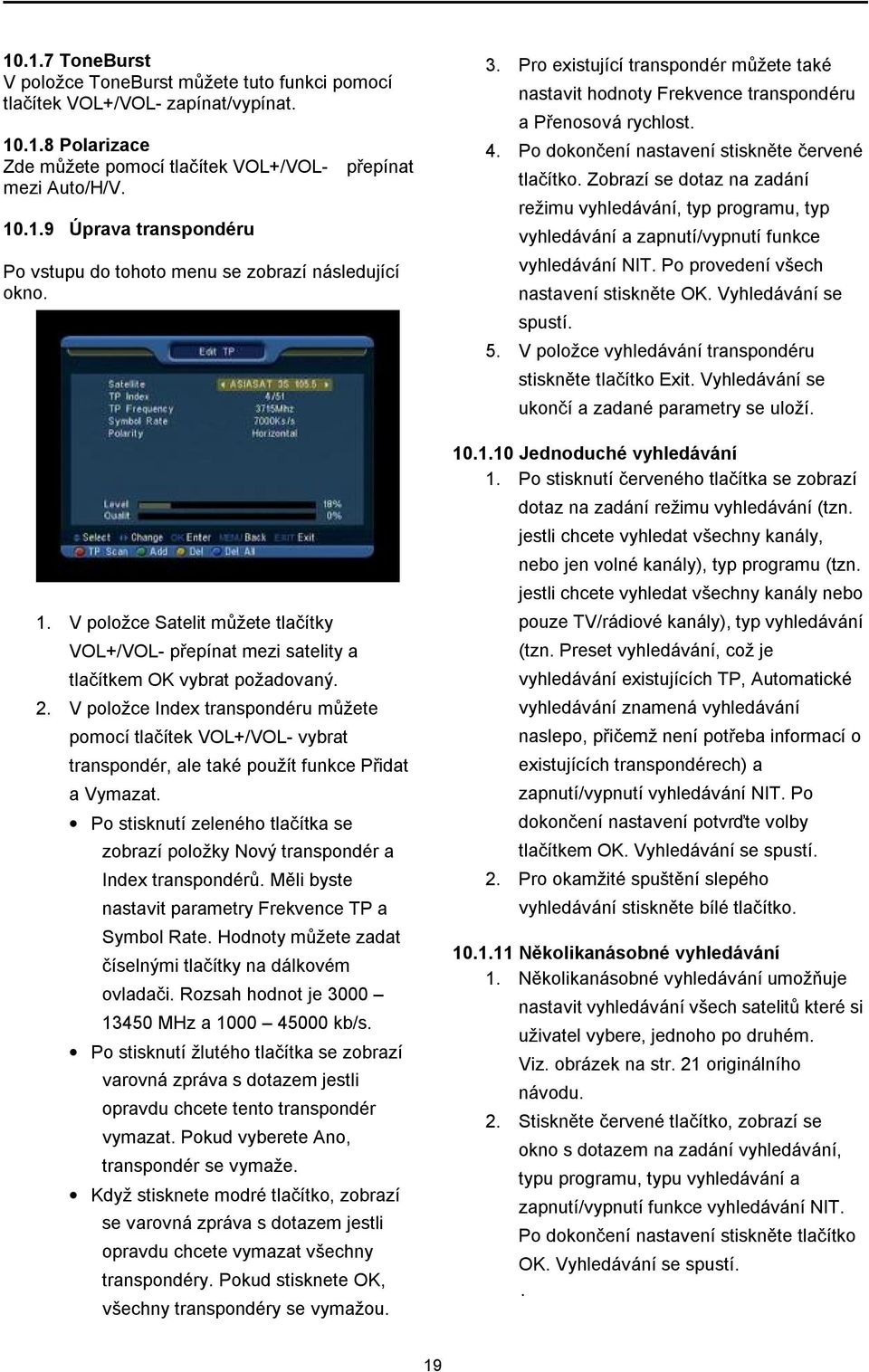

19 ToneBurst V položce ToneBurst můžete tuto funkci pomocí tlačítek VOL+/VOL- zapínat/vypínat Polarizace Zde můžete pomocí tlačítek VOL+/VOL- přepínat mezi Auto/H/V Úprava transpondéru Po vstupu do tohoto menu se zobrazí následující okno. 1. V položce Satelit můžete tlačítky VOL+/VOL- přepínat mezi satelity a tlačítkem OK vybrat požadovaný. 2. V položce Index transpondéru můžete pomocí tlačítek VOL+/VOL- vybrat transpondér, ale také použít funkce Přidat a Vymazat. Po stisknutí zeleného tlačítka se zobrazí položky Nový transpondér a Index transpondérů. Měli byste nastavit parametry Frekvence TP a Symbol Rate. Hodnoty můžete zadat číselnými tlačítky na dálkovém ovladači. Rozsah hodnot je MHz a kb/s. Po stisknutí žlutého tlačítka se zobrazí varovná zpráva s dotazem jestli opravdu chcete tento transpondér vymazat. Pokud vyberete Ano, transpondér se vymaže. Když stisknete modré tlačítko, zobrazí se varovná zpráva s dotazem jestli opravdu chcete vymazat všechny transpondéry. Pokud stisknete OK, všechny transpondéry se vymažou. 3. Pro existující transpondér můžete také nastavit hodnoty Frekvence transpondéru a Přenosová rychlost. 4. Po dokončení nastavení stiskněte červené tlačítko. Zobrazí se dotaz na zadání režimu vyhledávání, typ programu, typ vyhledávání a zapnutí/vypnutí funkce vyhledávání NIT. Po provedení všech nastavení stiskněte OK. Vyhledávání se spustí. 5. V položce vyhledávání transpondéru stiskněte tlačítko Exit. Vyhledávání se ukončí a zadané parametry se uloží Jednoduché vyhledávání 1. Po stisknutí červeného tlačítka se zobrazí dotaz na zadání režimu vyhledávání (tzn. jestli chcete vyhledat všechny kanály, nebo jen volné kanály), typ programu (tzn. jestli chcete vyhledat všechny kanály nebo pouze TV/rádiové kanály), typ vyhledávání (tzn. Preset vyhledávání, což je vyhledávání existujících TP, Automatické vyhledávání znamená vyhledávání naslepo, přičemž není potřeba informací o existujících transpondérech) a zapnutí/vypnutí vyhledávání NIT. Po dokončení nastavení potvrďte volby tlačítkem OK. Vyhledávání se spustí. 2. Pro okamžité spuštění slepého vyhledávání stiskněte bílé tlačítko Několikanásobné vyhledávání 1. Několikanásobné vyhledávání umožňuje nastavit vyhledávání všech satelitů které si uživatel vybere, jednoho po druhém. Viz. obrázek na str. 21 originálního návodu. 2. Stiskněte červené tlačítko, zobrazí se okno s dotazem na zadání vyhledávání, typu programu, typu vyhledávání a zapnutí/vypnutí funkce vyhledávání NIT. Po dokončení nastavení stiskněte tlačítko OK. Vyhledávání se spustí.. 19

20 10.2 Instalace antény pozemního vysílání OK Pro vstup do vybrané položky stiskněte tlačítko Režim vyhledávání 1. Jsou dva režimy vyhledávání. Buď můžete kanály vyhledávat jeden po druhém, nebo podle frekvence. 2. Když je vyhledávací pásmo UHF a region Francie, rozsah čísel kanálů je od 21 do 69. Když je vyhledávací pásmo VHF a region Francie, rozsah čísel kanálů bude 1 9 (vzhledem k regionu). 3. Po dokončení úprav stiskněte červené tlačítko pro vstup do menu vyhledávání. Poté tlačítkem OK vyhledávání spustíte. 4. Pro návrat z tohoto menu stiskněte tlačítko Exit. Viz. obrázek na str. 22 originálního návodu. LCN Režim LCN může ovládat kanály když jsou řazeny podle posloupnosti informací v toku dat. Možnosti jsou zapnout/vypnout. Každý režim můžete cyklicky vybrat pomocí šipek doleva/doprava Instalace kabelovétv 1. Zadejte šířku pásma vzhledem k regionu. 2. Napájení tuneru můžete zapnout nebo vypnout. 3. Vyberte položku Instalace pozemní antény a potvrďte OK. Pro vstup do požadované položky stiskněte OK. 1. Režim vyhledávání můžete vybrat jako manuální vyhledávání nebo slepé vyhledávání. 2. Frekvenci zadávejte pomocí číselných tlačítek na dálkovém ovladači. 3. Pokud jste nastavili režim vyhledávání jako slepé vyhledávání, druhou frekvenci zadejte pomocí číselných tlačítek na dálkovém ovladači. 20

21 4. Přenosovou rychlost můžete nastavit pomocí číselných tlačítek na dálkovém ovladači. 5. Vybrat hodnotu QAM můžete mezi 16QAM, 32 QAM, 64 QAM, 128 QAM a 256 QAM. 6. Funkci vyhledávání NIT můžete zapnout nebo vypnout, pokud jste nastavili režim vyhledávání jako manuální. 7. Po dokončení nastavení stiskněte tlačítko OK na položce Vyhledat. Potvrďte znovu tlačítkem OK. Vyhledávání se spustí. karty. V případě, že něco nefunguje, je to problém karty, ne přijímače. Pokud kartu vložíte do slotu správně, zobrazí se na obrazovce zpráva s oznámením že byla nalezena nová karta Common interface 10.5 Nastavení CA Přijímač má dva CI sloty. Můžete použít různé CAM a karty nabízené různými CAS operátory, kteří nabízí kódované kanály Přijímač obsahuje dva sloty pro karty. Také má vestavěnu jednotku pro SMART kartu se systémem CONAX. Použitím karet v systému nabízeném operátory můžete sledovat mnoho kódovaných kanálů v tomto systému. Toto menu zobrazuje detailní informace o kartě vložené do slotu. Informace se zobrazují v pomocných zprávách dole na obrazovce. Toto menu umožňuje zjistit různé detailní informace o kartě vložené do slotu. Tyto informace jsou v pomocných zprávách zobrazených ve spodní části každého menu. Poznámka: Všechny informace zobrazené v tomto menu a podmenu jsou abstrakty z CAM nebo 21

22 Poznámka: Všechny informace zobrazené v tomto menu a podmenu pocházejí z vložené karty. Pokud něco nefunguje jak má, může to být problém karty. Po správném vložení karty do jednotky se na obrazovce ukáže zpráva o přijetí nové karty. 11. Systém Po vstupu do menu Systém se zobrazí následující okno. V menu Systém: 1. Pomocí tlačítek CH+/CH- můžete nastavit jazyk, TV systém, čas, časovač, typ přehrávání kanálu, nastavení spouštěcího kanálu a rodičovský zámek. 2. Pro vstup do položky stiskněte tlačítko OK Jazyk Po vstupu do podmenu Jazyk se zobrazí následující okno. 2 První jazyk: Některé kanály obsahují více jazyků na výběr. V této funkci můžete vybrat jazyk, který se bude spouštět jako první. Pokud je jazyk kanálu stejný jako vybraný první jazyk, tento se nastaví jako výchozí. Pokud kanál vybraný jazyk neobsahuje, potom se spustí automaticky druhý vybraný jazyk. Výběr jazyků je následující: anglicky, francouzsky, německy, rusky, arabsky, portugalsky, turecky, španělsky, polsky a italsky. 3 Druhý jazyk: Pokud kanál neobsahuje jazyk který je vybrán jako první, spustí se druhý jazyk. Pokud kanál neobsahuje ani druhý jazyk, potom se spustí jazyk, který je u kanálu přednastaven. Druhý jazyk můžete volit z: anglicky, francouzsky, německy, rusky, arabsky, portugalsky, turecky, španělsky, polsky a italsky. 4 EPG: Pomocí šipek doleva/doprava vyberte jazyk EPG. 5 Jazyk titulků: pomocí šipek doleva/doprava vyberte jazyk titulků. 6 Teletext: Zde můžete nastavit jazyk teletextu. Pokud teletext tento jazyk obsahuje, zobrazí se v něm. 7 Pro návrat z menu Jazyk stiskněte tlačítko Exit TV systém Po vstupu do menu TV systém se zobrazí následující okno. 1 Jazyk: pomocí tlačítek VOL+/VOL- vyberte jazyk menu z nabídky: anglicky, francouzsky, německy, rusky, arabsky, portugalsky, turecky, španělsky, polsky a italsky Režim zobrazení slouží k přepínání rozlišení obrazu. Šipkami doleva/doprava posouváte po možnostech rozlišení: By Source By Native TV 480i 480P 576i 576p 720P 1080i. Tento efekt je

23 stejný jako stisknutí tlačítka V.Format v režimu přehrávání. Rozlišení By Source znamená, že systém nastaví rozlišení podle programu který přehrává. Přepínání různých programů v tomto režimu může tedy způsobovat změnu rozlišení obrazu. Rozlišení By Native TV znamená, že systém nastaví rozlišení jako maximální rozlišení podporované televizorem. Pokud systém není připojen k HMDI TV, spustí se přednastavené rozlišení. 2. Režim poměru slouží k přepínání mezi poměrem stran obrazu. Přijímač nabízí možnosti: 4:3/ PS/ 4:3 LB/ 16:9/ Auto. Mezi možnosti vyberte šipkami doleva/doprava. Poměr 16:9 podporuje režim User Pillar Box, tzn. Uživatel používá 16:9 televizor pro zobrazení, ale potřebuje zobrazit celý obraz 4:3. Systém stáhne široký obraz a na levé a pravé straně se objeví černé pruhy. Auto znamená, že systém nebude provádět žádné úpravy poměru stran rozlišení, 16:9 obraz bude pěkně vidět na televizoru 16:9, ale bude příliš úzký na televizoru 4:3 a naopak obraz 4:3 bude na televizoru 16:9 příliš široký. 3. Video výstup: Šipkami doleva/doprava vyberte RGB nebo YUV. 4. RF systém a RF kanál slouží uživateli k nastavení TV RF modulátoru výstupního signálu VHF/UHF kanálu a režimu systému TV. Pokud je TV příliš stará a nepodporuje CVBS/YPbPr/HDMI, můžete použít kabel TV RF pro spojení TV RF výstupu na přijímači se vstupním portem pro anténu na televizoru. 5. Digital Audio Out slouží pro nastavení režimu jak SPDIF, tak HDMI digitálního Audio výstupu. Jsou zde možnosti LPCM Out, Auto. Šipkami doleva/doprava přepínáte mezi možnostmi. LPCM Out znamená, že systém dekóduje i AC3 i PCM zvukovou stopu na LPCM, digitální audio dekodér nebo HDMI TV dostane LPCM digitální audio data. Auto znamená, že systém zjistí, která data může HDMI TV dekódovat a ty jí pošle. Pokud HDMI TV umí dekódovat AC3, systém pošle RAW data, pokud HDMI TV umí dekódovat AC3 nebo LPCM, systém pošle LPCM. 6. Pro návrat zpět z menu TV Systém stiskněte tlačítko Exit Nastavení místního času Po vstupu do menu Nastavení místního času se zobrazí následující okno. 1 Použití GTM: tato položka slouží k použití GTM v nastavení času. Tlačítky VOL+/VOL- přepínejte mezi zapnuto/vypnuto. 2 Kompenzace GMT je použitelná pouze když je použití GTM zapnuto. Hodnotu kompenzace GMT nastavte tlačítky VOL+/VOL-. Rozsah povolených hodnot je -12:00 +12:00, s krokem půl hodiny. 3 Šipkami doleva/doprava můžete přepínat na letní nebo zimní čas. 4 Datum a čas: Tyto položky jsou použitelné pokud je použití GMT vypnuto. Pomocí tlačítek VOL+/VOL- posouvejte po výběru, pro zadávání hodnot používejte číselná tlačítka. 5 Pokud aktuální kanál obsahuje informace o správném čase, tento čas se zobrazí po vstupu do tohoto menu. Pokud kanál informace o čase neobsahuje, musíte čas zadat ručně. 6 Pro návrat z tohoto menu stiskněte tlačítko Exit. 23

24 11.4 Časovač Pro vstup do menu Časovače stiskněte tlačítko Enter (OK). Na prvním řádku se zobrazí aktuální čas. Pokud je zadán nesprávně, opravte jej v položce Čas. Počet časovačů: číslo časovače můžete nastavit tlačítky VOL+/VOL-. Celkem můžete nastavit až 8 časovačů. Režim časovače: režimy jsou vypnuto/ jednou/ denně/ týdně/ měsíčně/ ročně. Služba časovače: Tato služba má 2 možnosti: televizní kanály a rádiové kanály (nastavení časovače pro změnu kanálu a probuzení/uspání) a nahrát rádio a nahrát televizi (nahrávaný program se bude ukládat na harddisk) a zpráva (připomenout zprávu). Když vyberete Kanál (nastavení kanálu který se má spustit při probouzení), zobrazí se následující okno. režimu. Pokud nechcete délku časovače nastavit, ponechejte v nastavení 00:00. Když vyberete Zpráva (připomenout zprávu), na displeji se zobrazí následující okno. Probouzecí zpráva: tlačítky VOL+/VOLvyberte druh zprávy jako narozeniny, výročí, nebo obecné. Datum: číselnými tlačítky zadejte datum zprávy. Čas: číselnými tlačítky zadejte čas zprávy. Jakmile jej nastavíte, nezáleží na tom jestli je přijímač v tuto dobu zapnutý nebo v pohotovostním režimu. V danou dobu se na obrazovce objeví okno s nastavenou zprávou. Zobrazenou zprávu můžete zavřít tlačítkem Exit. Pro návrat z tohoto menu stiskněte tlačítko Exit. Stisknutím OK vstoupíte do seznamu kanálů. Datum: datum časovače zadejte číselnými tlačítky. Čas: číselnými tlačítky zadejte čas kdy se má přijímač zapnout. Jakmile je nastaven, nezáleží na tom, jestli je přijímač v tuto dobu zapnut, nebo v pohotovostním režimu. V dobu časovače automaticky přepne na nastavený kanál. Délka: zde můžete nastavit dobu, po kterou má kanál hrát. Po jejím uplynutí se přístroj vypne do pohotovostního 11.5 Spouštěcí kanál Po vstupu do tohoto menu se zobrazí následující okno. Pokud je nastavení Boot On Channel zapnuto, následující dvě položky budou 24

25 fungovat. Pokud je vypnuto, položky fungovat nebudou. V položce Režim můžete nastavit spouštěcí kanál jako televizní nebo rádiový. V menu Spouštěcí kanál otevřete seznam kanálů tlačítkem OK, vyberte požadovaný kanál a potvrďte OK Typ přehrávání kanálů 1. Pro vstup do menu stiskněte tlačítko OK. Zde vyberte přehrávané kanály z nabídky Všechny, Volně přístupné nebo Kódované. 2. Např. když vyberete Volně přístupné a v režimu přehrávání kanálu budete přepínat na následující nebo předchozí kanály, kódované kanály se vůbec nebudou zobrazovat. 3. Pro návrat z tohoto menu stiskněte tlačítko Exit Nastavení OSD Po vstupu do tohoto menu se objeví následující okno. 12. Zobrazení titulků: Pomocí tlačítek VOL+/VOL- přepínáte mezi zapnuto/vypnuto. Pokud aktuální kanál titulky obsahuje a zobrazení titulků je zapnuto, titulky se zobrazí. Pokud je funkce vypnutá, titulky se nezobrazí, ani když je aktuální kanál obsahuje. 13. Časový limit: Při přepínání kanálů se na spodní straně obrazovky zobrazují informace o jednotlivých kanálech. Zde můžete nastavit čas, po který mají být informace zobrazeny. Rozsah je 1 10 sekund. 14. Pozice OSD: Zde můžete nastavit pozici informačního okna v režimu přehrávání. Na výběr je nahoře nebo dole. 15. Průsvitnost OSD: Zde můžete nastavit průsvitnost informačního okna na obrazovce. Hodnoty přepínáte tlačítky VOL+/VOL- mezi 10%, 20%, 30%, 40% a Žádná průsvitnost. 16. Nahrát přednastavené nastavení OSD: Pokud nejste spokojeni s nastavením OSD, vyberte tuto položku a potvrďte OK. Všechny nastavené parametry se vymažou na přednastavené hodnoty. 17. Pro návrat z menu Nastavení OSD stiskněte tlačítko Exit Rodičovský zámek Zde můžete nastavit heslo které bude vyžadováno pokaždé, když budete chtít měnit hodnoty v menu Instalace. Můžete také zamknout kanály. Vyberte položku Rodičovský zámek a potvrďte OK. Zobrazí se okno s žádostí o zadání hesla. Po vložení správného hesla se zobrazí následující okno. 25

26 1. Zamknutí menu určuje, zda musí uživatel při vstupu do menu Instalace zadat heslo, nebo ne. Pokud vyberete zamknutí jako Ano, budete muset zadat heslo pokaždé když budete chtít vstoupit do menu Instalace. Nastavení na Ne znamená odemknuto. 2. Zamknutí kanálu určuje, zda musí uživatel při spuštění tohoto kanálu zadat heslo, nebo ne. Pokud vyberete Ano, zámek se aktivuje a při každém pokusu spustit kanál budete muset zadat heslo. Pokud vyberete No, kanál bude odemknutý. 3. Položka nové heslo se používá když chcete změnit staré heslo. Zadejte nové heslo pomocí číselných tlačítek. Po zadání čtyř číslic se zobrazí položka Potvrdit s žádostí o opětovné zadání nového hesla. Pokud zadáte heslo správně, nové heslo se uloží. 4. Pro návrat z tohoto menu stiskněte tlačítko Exit. 12. Nástroje Po vstupu do tohoto menu se zobrazí následující okno: 12.1 Informace 1. Po vstupu do menu Informace se zobrazí předchozí okno. Informace obsahují ID modelu přístroje, verzi softwaru a hardwaru, verzi zaváděcího programu, poslední update, SN STB, ID STB a verzi VFD. 2. Pro návrat do menu Nástroje stiskněte tlačítko Exit Průvodce satelitem Po vstupu do menu Průvodce satelitem se zobrazí následující okno. V menu Nástroje: 1. Šipkami nahoru/dolů vybíráte mezi položkami Informace, Průvodce satelitem, Tovární nastavení, Upgrade softwaru, Upgrade USB, Zálohování USB. 2. Pro vstup do vybraného podmenu stiskněte tlačítko OK. Průvodce satelitem se používá pro zadání místní zeměpisné šířky a délky. Přístroj podle nich vyhodnotí potřebný úhel antény a její výšku. Pro nastavení antény postupujte následovně. 1. Pro zadání místní zeměpisné délky, šířky a pozice satelitu použijte číselná tlačítka na ovladači. 2. Pomocí šipek doleva / doprava vyberte, zda je zeměpisná délka a pozice satelitu východní nebo západní a zeměpisná šířka jižní nebo severní. 26

27 3. Vyberte položku Start a stiskněte OK. Na nejnižším sloupci na obrazovce začnou probíhat výpočty nastavení antény. 4. Orientace znamená úhel mezi jihem a satelitem. 5. Pro návrat do menu Nástroje stiskněte tlačítko Exit. tlačítko Exit. Vrátíte se do menu Nástroje a tovární nastavení se neuloží Vymazat všechny kanály: 12.3 Tovární nastavení Pokud vyberete položku Vymazat všechny kanály a stisknete OK, zobrazí se okno s dotazem, zda opravdu chcete vymazat všechny kanály. Pokud vyberete Ano, všechny kanály se vymažou VFD displej V tomto menu máte dvě možnosti: funkci vypnout, nebo zapnout. Pokud ji zapnete, vždy při přepnutí přístroje do pohotovostního režimu se na obrazovce zobrazí čas a nápis Pohotovostní režim. Pokud funkci vypnete, při přepnutí do pohotovostního režimu se na obrazovce nezobrazí nic. Pro návrat do předchozího menu stiskněte tlačítko Exit Scart Loop Pokud vyberete Tovární nastavení a stisknete OK: 1. Zobrazí se okno s žádostí o zadání hesla. Přednastavené heslo je Po zadání správného hesla se zobrazí varovná zpráva, že přechod do Továrního nastavení vymaže všechna nastavení i vyhledané kanály a převede všechna nastavení do původního továrního, zda si i přesto přejete pokračovat. 3. Pokud vyberete OK, všechny parametry přijímače se vymažou a nastaví na původní tovární hodnoty. Tuto funkci používejte velmi opatrně. 4. Pokud se v kroku 1 nebo 2 rozhodnete tovární nastavení přerušit, stiskněte Scart Loop můžete opět zapnout nebo vypnout. Když ji zapnete, povolí se (při pohotovostním režimu) funkce Scart Loop a Tuner Loop. Pokud ji vypnete, tyto funkce nebudou povoleny Upgrade softwaru 27

28 Upgrade pomocí RS232: 1. Je možné připojit přijímač (Master) k jinému přijímači (Slave) přes sériové rozhraní. 2. Připojte přijímač k jinému přes sériové rozhraní. Na přijímači Master najděte menu Upgrade Softwaru a tlačítky VOL+/VOL- přepínejte režim upgradu. Režimy jsou následující: code / Program List / user back /video back / radioback / defaultdb / code + program/ Default DB + User DB. 3. Na přijímači Master vyberte Start a potvrďte OK. Upgrade se spustí. 4. Zapněte přijímač Slave. Nemusíte na něm provádět žádná nastavení. 5. Pro návrat stiskněte tlačítko Exit. V tomto menu můžete vybrat režim Upgradu mezi Program+Code, Code, User Back, Video Back, Radio Back and Default DB a vybírat příslušný soubor upgradu v seznamu upgradů. Po vybrání režimu a souboru upgradu vyberte položku Start a potvrďte tlačítkem OK. Poznámka: Soubor s upgradem musíte na USB zařízení umístit do adresáře ROOT Záloha na USB V tomto menu můžete ukládat software z přijímače na USB zařízení 1. Vyberte položku, kterou chcete uložit na USB zařízení a potvrďte OK. Můžete změnit název souboru. 2. V položce Záloha na USB můžete stisknutím OK spustit zálohování softwaru Nastavení místní sítě (volitelné) 12.5 Upgrade přes USB port V tomto menu můžete do přijímače stáhnout upgrade softwaru přes USB.. V tomto menu můžete přijímači přiřadit dynamickou IP adresu. Vyberte povolit funkci DHCP. Pokud máte statickou IP adresu, zrušte volbu povolit DHCP, potom se povolí IP adresa, Maska podsítě, Brána, Preferované DNS a Alternativní DNS. Všechny údaje nastavte podle IP adresy. 28

29 12.8 Upgrade ze sítě (volitelné) Abyste mohli stáhnout Upgrade ze sítě, musíte přiřadit Protokol (HTTP nebo FTP), typ URL, URL adresu, uživatelské jméno a heslo. Přijímač se potom připojí k serveru a automaticky stáhne upgrade. 13.Hry V tomto menu jsou 3 hry: Tetris, Had a Othello. Základní ovládání je následující: o Pro pozastavení/opětovné spuštění hry stiskněte tlačítko OK. o Pro návrat do menu Hry stiskněte tlačítko Exit Had Vyberte položku nastavení a pomocí tlačítek VOL+/VOL- vyberte úroveň hry (rychlost). Vyberte položku Start a potvrďte OK. Když vyberete položku Cancel a potvrdíte OK, hra se ukončí. Spuštění hry: o Hada ovládáte tlačítky VOL+/VOL-/CH+/CH-. o Pro pozastavení/opětovné spuštění hry stiskněte OK. o Pro ukončení a návrat do menu Hry stiskněte Exit Othello Vyberte položku nastavení a pomocí tlačítek VOL+/VOL- vyberte úroveň hry (obtížnost). Vyberte položku Start a potvrďte OK. Když vyberete položku Cancel a potvrdíte OK, hra se ukončí. Spuštění hry: o Pro pohyb figurky po šachovnici použijte tlačítka VOL+/VOL-/CH+/CH-. o Tlačítkem OK položíte figurku na místo. o Pro ukončení hry a návrat do menu Hry stiskněte Exit Tetris Vyberte položku nastavení a pomocí tlačítek VOL+/VOL- vyberte úroveň hry (rychlost). Vyberte položku Start a potvrďte OK. Když vyberete položku Cancel a potvrdíte OK, hra se ukončí. Spuštění hry: o K pohybu doleva/doprava použijte tlačítka VOL+/VOL-. o K otáčení proti směru hodinových ručiček použijte tlačítko CH+. o Pro zrychlené padání stiskněte CH-. 29

30 14.USB Po vstupu do menu USB se objeví následující okno: Poznámka: Pokud k přijímači není připojen USB harddisk, toto menu není dostupné HDD formát 14.1 Manažer nahrávání Pokud chcete naformátovat harddisk, vyberte tuto položku a potvrďte OK. Systém souboru můžete přepínat mezi FAT a NTFS. Pro potvrzení stiskněte OK. V tomto menu můžete nahrávat soubory a upravovat je: Pro zamknutí nahraného souboru stiskněte zelené tlačítko. Pro jeho vymazání stiskněte modré tlačítko. Pro přejmenování záznamu stiskněte červené tlačítko. Pro spuštění přehrávání v malém okně stiskněte tlačítko Play. Pro přehrávání v celoobrazovkovém režimu stiskněte tlačítko OK Informace o HDD Pro zobrazení informací o připojeném harddisku vyberte toto menu a potvrďte OK. Zobrazí se okno s detailními informacemi o harddisku jako je ukázáno na obrázku. Poznámka: Pokud naformátujete harddisk, všechna data na něm uložená se vymažou. 30

31 14.4 Nastavení PVR Funkce přehrávání s časovým posunem: Zapnuto: Aktivuje funkci přehrávání s časovým posunem. Vypnuto: Dekativuje tuto funkci. Nahrávání kódovaného kanálu: Ne: Když chcete nahrávat volně přístupný program bez vložení karty. Ano: Když chcete nahrávat kódovaný program, musíte vložit kartu. Nahrávání s časovým posunem: Zapnuto: Když stisknete tlačítko záznamu, přidá soubory nahrané s časovým posunem k nahraným záznamům. Vypnuto: Když stisknete tlačítko záznamu, začne se nahrávat okamžitě, bez časového posunu. Ukázku ze záznamu můžete prohlédnout v pravém horním rohu (obrázek u souborů JPG, BMP, logo stanice u souborů MP3). V seznamu souborů se pohybujte pomocí šipek nahoru/dolů, po stránkách seznamu pomocí tlačítek P+/P-. Pokud vyberete složku souborů a stisknete OK, zobrazí se soubory v ní uložené. Pokud vyberete soubor a stisknete OK, začne se přehrávat. Po dokončení přehrávání se systém vrátí do menu USB Seznam souborů V tomto menu můžete prohlížet nahrané soubory a složky uložené v USB harddisku a také prohlížet JPEG soubory. V tomto menu můžete upravovat seznam nahraných záznamů. Pro spuštění přehrávání vybraného souboru stiskněte OK. Funkce barevných tlačítek: Zelené tlačítko: Vybraný soubor můžete pomocí tohoto tlačítka přeřadit do složky MP3 souborů. Asi na jednu sekundu se zobrazí nápis Přidat do MP3 souborů, poté se soubor přesune. Žluté tlačítko: Tímto tlačítkem můžete do složky MP3 souborů přeřadit všechny MP3 soubory na HDD. Modré tlačítko: Tímto tlačítkem můžete do složky obrázků přeřadit všechny obrázky. Červené tlačítko: Po stisknutí tohoto tlačítka se zobrazí nápis Vyberte typ souborů. Šipkami doleva/doprava vyberte obrázky, nebo MP3 soubory. Pokud na harddisku žádné takové soubory nejsou, zobrazí se nápis: žádné soubory tohoto typu. 31

32 Funkce přehrávání hudby: Po vstupu do složky souborů MP3 se zobrazí následující okno.. Pro posunutí času přehrávání o 20 sekund dozadu vyberte Backward a potvďte OK. Pro návrat do seznamu souborů na USB nechejte přehrát všechny soubory, nebo stiskněte Exit. Funkce prohlížení obrázkových souborů: Po vstupu do tohoto menu se zobrazí následující okno. Červené tlačítko: Přehraje první soubor. Pokud chcete přehrát jiný soubor, vyberte jej ze seznamu a stiskněte OK. Zelené tlačítko: Změní režim přehrávání. Na výběr jsou režimy: postupně/ náhodně/ opakovat jeden soubor/ opakovat všechny soubory. Žluté tlačítko: Vymaže vybraný soubor. Modré tlačítko: Tímto tlačítkem můžete vymazat všechny soubory. Zobrazí se potvrzovací dotaz: Jste si jistí? Pokud vyberete Ano, všechny soubory se vymažou a složka se uzavře. Červené tlačítko: Bude prohlížet obrázky, nebo zobrazí vybraný soubor při stisknutí OK. Ukončí se stisknutím tlačítka Exit. Žluté tlačítko: Vymaže vybraný soubor. Modré tlačítko: Vymaže všechny soubory. Systém zobrazí potvrzovací dotaz: Jste si jistí? Pokud vyberete Ano, všechny soubory ve složce se vymažou. Zelené tlačítko: Tímto tlačítkem zobrazíte menu nastavení. Po spuštění přehrávání MP3 se zobrazí lišta s informacemi o přehrávání jako v obrázku nahoře. Pro pozastavení přehrávání vyberte Pause a potvrďte OK. Pro pokračování přehrávání vyberte Play a potvrďte OK. Pro zastavení přehrávání a přesunutí na začátek stopy vyberte Stop a potvrďte OK. Pro spuštění přehrávání předchozí skladby vyberte PREV a potvrďte OK. Pro spuštění přehrávání následující skladby vyberte NEXT a potvrďte OK. Pro posunutí času přehrávání o 20 sekund dopředu vyberte Forward a potvrďte OK. Volba velikosti: Reálná: Zobrazí obrázek v jeho skutečné velikosti, buď menší než je obrazovka, nebo jen jeho část, pokud je obrázek větší než obrazovka. Celá obrazovka: Přizpůsobí velikost obrázku na celou obrazovku. Funkce menu: 1. Možnosti nastavení Pomocí posouvání po seznamu šipkami nahoru/dolů a přepínání parametrů šipkami doleva/doprava můžete provést 32
