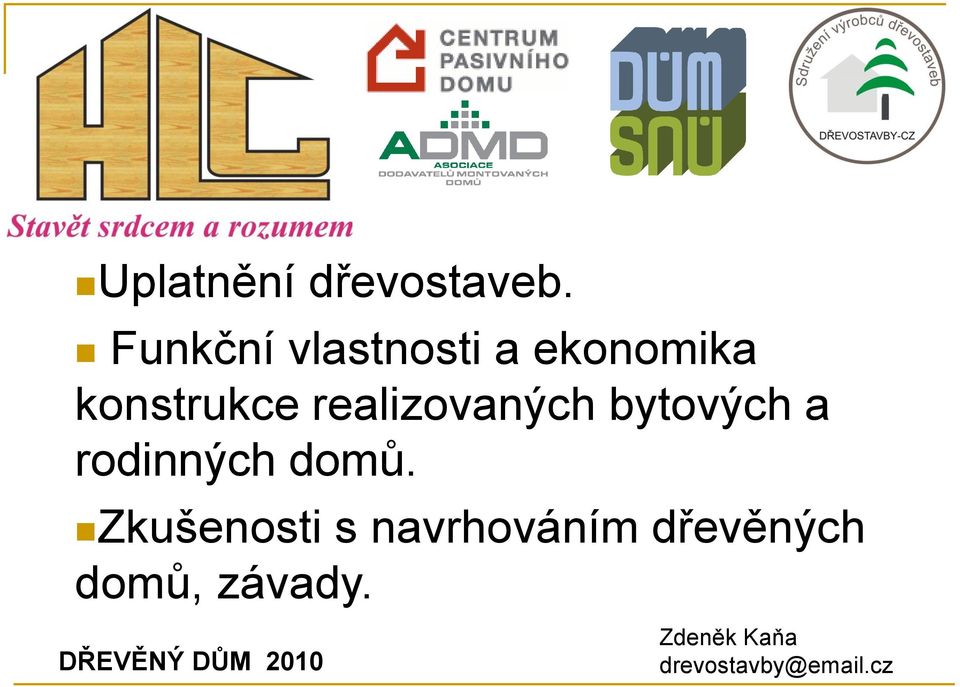

1 Uplatnění dřevostaveb. Funkční vlastnosti a ekonomika konstrukce realizovaných bytových a rodinných domů. Zkušenosti s navrhováním dřevěných domů, závady. DŘEVĚNÝ DŮM 2010 Zdeněk Kaňa drevostavby@ .cz

2 UPLATNĚNÍ DŘEVOSTAVEB Historie okály Moderní dřevostavby hledání cesty(zahraničí) Internet a nástup nové generace stavebníků Konference Volyně Rozšíření výuky na vysokých školách Vznik sdruţení, architektonické soutěţe Odborné články v tisku, později televize KVALITA STAVEB A POZNÁNÍ KLIENTŮ Zvýšení cen energie - nárust počtu dřevostaveb

3 JEDNÁNÍ S KLIENTEM ARGUMENTY KLIENTA PROTI Poţár dřevo hoří Šetřit naše lesy Zvuk Akumulace Škůdci ARGUMENTY KLIENTA PRO Úspory energie Rychlost výstavby Ekologie

4 Rozvoj dřevostaveb Developerská činnost Tradice dřevostaveb

5

6 Funkční vlastnosti a ekonomika konstrukce realizovaných bytových a rodinných domů.

7 Vyhláška o obecných technických požadavcích na výstavbu 268/2009 Sb. ČÁST TŘETÍ - POŽADAVKY NA BEZPEČNOST A VLASTNOSTI STAVEB 8 Základní požadavky (1) Stavba musí být navržena a provedena tak, aby byla při respektování hospodárnosti vhodná pro zamýšlené využití a aby současně splnila základní požadavky, kterými jsou a) mechanická odolnost a stabilita, b) požární bezpečnost, c) ochrana zdraví, zdravých životních podmínek a životního prostředí, d) ochrana proti hluku e) bezpečnost při užívání, f) úspora energie a ochrana tepla. (2) Stavba musí splňovat požadavky uvedené v odstavci 1 při běžné údržbě a působení běžně předvídatelných vlivů po dobu předpokládané existence.

8 PROJEKTY VLASTNÍ REALIZACE Specifika konstrukčních řešení, proveditelnost detailu Statika Reakce na oheň Tepelně technické posouzení Bilance vlhkosti Ochrana proti hluku Enviromentální posouzení Systém uţívání

9 OLIVŇOVÁNÍ JEDNOTLIVÝCH VLASTNOSTÍ Posouzení vlivu jednotlivých vlastností: 1. Statika podporuje č. 2 a 5, záporně č. 3,4 a 5 2. Reakce na oheň podporuje č. 2 a 5, záporně č. 3,4 a 5 3. Tepelně tech. vl. podporuje č. 2,4 a 5, záporně č Bilance vlhkosti prolíná - se střídavými vlivy 5. Ochrana proti hluku prolíná - se střídavými vlivy 6. Enviromentální vlastnosti prolíná vliv druhu materiálu 7. Systém uţívání

10 STATIKA - Spolupůsobení materiálů

11 PORUCHY HRUBÝCH STAVEB Chyba výrobní dokumentace Nepřesnosti ve výrobě

12

13 PROVĚŘENÍ VLASTNOSTÍ POŢÁR

14 ZKUŠEBNÍ PROTOKOLY

15 PŮDORYS

16 ŘEZ

17 ČELNÍ OBVODOVÁ STĚNA

18 PŘÍČKA

19

20

21

22 18min 19min

23 23 min Strop 29 min

24 GRAFY PRŮBĚHŮ TEPLOT POŢÁR 33 HZ1 POŢÁR 34 HZ2 POŢÁR 46 HP1 POŢÁR 47 HP2 POŢÁR 35 DZ1 POŢÁR 36 DZ2 POŢÁR 48 DP1 POŢÁR 49 DP2 POŢÁR Vzorec 68 PEC prům

25 GRAFY PRŮBĚHŮ TEPLOT 350 Stěna dělící Stěna dělící Stěna dělící Stěna dělící Stěna dělící Stěna dělící Stěna dělící Stěna dělící 67 NS

26 PŘÍČKA 29 min

27 Strop odpadnul sádrokarton, poţární SDK zůstal nepoškozen Stěna Steico odpadnul sádrokarton, poţární SDK zůstal nepoškozen

28 Od zahájení iniciace poţáru do zahájení měření času uběhlo 10 min. Zbývající doba zkoušky 32 min. V průběhu zkoušky došlo k zvýšení teplot na 810 C. Normový příjezd hasičů 20 min. Závěr: stavba po 30 min. poţáru je opravitelná jen výměnou deskových materiálů.

29 VHODNOST MATERIÁLU

30 KLASIFIKACE A ROZŠÍŘENÁ APLIKACE Klasifikácia požiarnej odolnosti s využitím tried Variant výrobku Max. dovol. zaťaženie Klasifikácia požiarnej odolnosti kn/m kn/m kn/m kn/m kn/m kn/m z interiérovej strany: RE 60; REI 60; REW 60 z exteriérovej strany: RE 30; REI 45; REW 30 z interiérovej strany: RE 30; REI 45; REW 30 z exteriérovej strany: RE 180-ef; REI 180-ef; REW 180-ef z interiérovej strany: RE 30; REI 45; REW 30 z exteriérovej strany: RE 60; REI 60; REW 60 z interiérovej strany: RE 90; REI 90; REW 90 z exteriérovej strany: RE 90-ef; REI 90-ef; REW 90-ef z interiérovej strany: RE 30; REI 30; REW 30 z exteriérovej strany: RE 90-ef; REI 90-ef; REW 90-ef z interiérovej strany: RE 60; REI 60; REW 60 z exteriérovej strany: RE 30; REI 30; REW ,7 kn/m RE 30; REI 30; REW 30

31 KLASIFIKACE A ROZŠÍŘENÁ APLIKACE

32 KLASIFIKACE A ROZŠÍŘENÁ APLIKACE s vyuţitím protokolů HLC, Knauf, Rigips, Steico, Isocel, Kronospan.

33 Zjišťování vlastností Zvuk

34

35

36 TEPLOTNÍ POLE OSTĚNÍ A OKNA

37

38

39

40 DVOUROZMĚRNÉ STACIONÁRNÍ POLE TEPLOT A ČÁSTEČNÝCH TLAKŮ VODNÍ PÁRY

41 MĚŘENÍ TEPLOTY A VLHKOSTI V KONSTRUKCÍCH

42 HLC 16 K poz. základní materiál tloušťka typ- označení 1. Akrylátová omítka 3 Betadekor AD podkladní stěrková omítka vyztuţená skelnou síťkou 3 Alfafix S polystyren 50 EPS 70 F 4. akrylátový lepící tmel 5 Alfafix S Eurostrand OSB 3 12 Eurostrand OSB 3 6. dřevěná sloupková kce. min.60/160-smrk 160 KVH konstrukční 7. kamenná vlna Orsil 160 Orstrop 8. Eurostrand OSB 3 12 Eurostrand OSB 3 9. parozábrana PE folie 0,3 Guttafol WB 10. sádrokartonová deska 12 Knauf GKF

43 MTA 3 poz. základní materiál tloušťka typ- označení 1. silikonová omítka 3 Betadekor SID podkladní stěrková omítka vyztuţená skelnou síťkou 3 ALFAFIX S STEICO Universal 52 mm (4 PD) 52 STEICO Universal 4 dřevěná sloupková kce. min.60/160-smrk 160 KVH konstrukční dřevitá vlna STEICO Flex 160 mm 160 STEICO Flex 160 mm Eurostrand OSB 3 S.E. (N-4PD ) 12 Eurostrand OSB 3 7. Parozábrana EKO-NATUR, lepící páska AIRSTOP FLEX 50mm 0,3 EKO-NATUR 8. sádrokartonová deska 12 Knauf GKF

44 vlhkost [%] Období od do MTA3 MTA2 HLC den 16 HLC 14 HLC 16K FERMACEL RIGIDUR DHF AL MTA1

45 vlhkost (%) Období od do ,0 12,0 11,0 10,0 9,0 8,0 7, MTA 2 HLC 16 HLC den 14 Obv. stěna FERMACEL RIGIDUR DHF AL MTA 1

46 POSUZOVANÉ VLASTNOSTI 3 druhy konstrukcí 2 způsoby zakládání Tepelně technické posouzení konstrukce Investiční náklady Zkušenosti z uţívaní (vyuţití alternativních zdrojů)

47 VLIV VLHKOSTI KONSTRUKCE A BARVY FASÁDY

48 KONSTRUKCE DIFÚZNĚ UZAVŘENÉ

49 KONSTRUKCE DIFÚZNĚ UZAVŘENÉ

50 KONSTRUKCE DIFÚZNĚ OTEVŘENÉ

51

52

53 ZAKLÁDÁNÍ NA DESCE A ZÁKLADOVÝCH PASECH

54

55

56 Vzorový ekologický pasivní dům Dubňany Dubňany přízemí podkrov

57

58 Ing.Arch. Smola

59 Ing.Arch. Smola

60 Ing.Arch. Smola

61

62 BYTOVÝ DŮM CHROPYNĚ 1998 byt: 38 m 2 cena bytu ,. Kč včetně kuch. Linky cena Kč /m 2

63 BYTOVÝ DŮM KVĚTNICE NA LADECH 2004 byt: 58 m 2 cena bytu ,. Kč cena Kč /m 2 včetně pozemku

64 BYTOVÝ DŮM KVĚTNICE NA LADECH 2004

65 BYTOVÝ DŮM KVĚTNICE ZA MLÝNEM DIFUZNĚ OTEVŘENÁ KONSTRUKCE MĚŘENÍ VLHKOSTI KONSTRUKCÍ od. r. 2007

66 BYTOVÝ DŮM KVĚTNICE ZA MLÝNEM DIFUZNĚ OTEVŘENÁ KONSTRUKCE byt.53 m 2 za ,- Kč, cena Kč/ m 2 centrální solární vytápění

67 BYTOVÝ DŮM KVĚTNICE ZA MLÝNEM DIFUZNĚ OTEVŘENÁ KONSTRUKCE Horní část bytového domu teplota solárního výměníku ráno max. 36 C Dolní část bytového domu teplota solárního výměníku ráno min. 48 C zvýšené náklady na jednoho obyvatele o cca Kč/rok
