1 Fakulta bezpečnostního inženýrství VŠB TUO Oděvy proti sálavému teplu

2 Úvod Ochrana oděvu proti sálavému teplu neboli reflexivnímu oděvu, se zakládá především na reflexivnosti (odrazivosti) sálavého tepla. Od roku 2005 jsou součástí vybavení cisternových automobilových stříkaček u HZS ČR. Poskytovaná vysoká úroveň ochrany je však vykoupena náročností použití a extrémní fyzickou a psychickou zátěží hasiče. Oděv se tedy používá jen v případě, kdy je to nezbytně nutné.

3 Legislativa Oděv proti sálavému teplu je osobním ochranným prostředkem a musí tedy splňovat ustanovení Nařízení vlády č. 21/2003 Sb., kterým se stanoví technické požadavky na osobní ochranné prostředky, v aktuálním znění. Česká technická norma ČSN EN 1486, Ochranné oděvy pro hasiče Požadavky a zkušební metody pro reflexní oděvy pro speciální hašení ohně vymezuje tři typy reflexních ochranných oděvů.

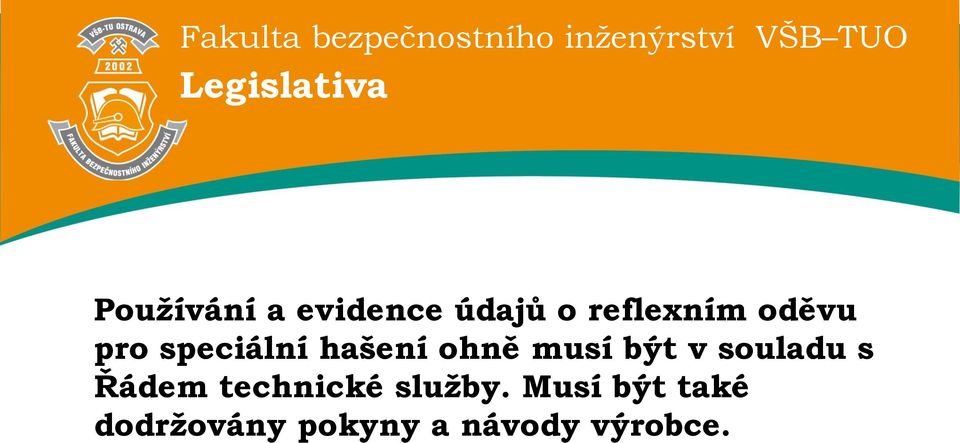

4 Legislativa Používání a evidence údajů o reflexním oděvu pro speciální hašení ohně musí být v souladu s Řádem technické služby. Musí být také dodržovány pokyny a návody výrobce.

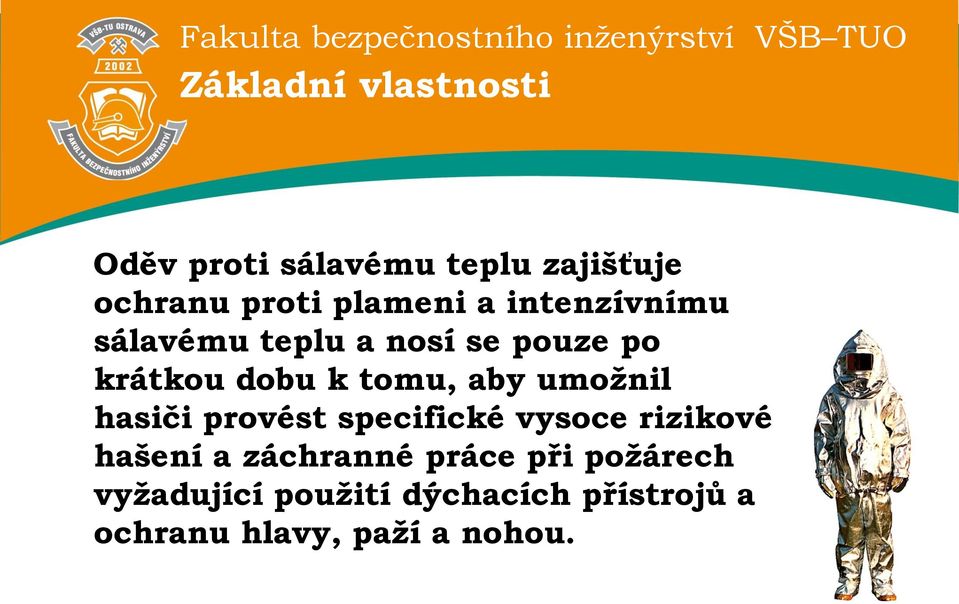

5 Základní vlastnosti Oděv proti sálavému teplu zajišťuje ochranu proti plameni a intenzívnímu sálavému teplu a nosí se pouze po krátkou dobu k tomu, aby umožnil hasiči provést specifické vysoce rizikové hašení a záchranné práce při požárech vyžadující použití dýchacích přístrojů a ochranu hlavy, paží a nohou.

6 Základní vlastnosti Vnější materiál ochranného oděvu má schopnost intenzivně odrážet sálavé teplo. Použitý materiál omezuje šíření plamene po povrchu oděvu, nesmí se tavit, vznítit či odkapávat. Oděvy jsou pro dosažení co nejlepších vlastností vrstvené. Musí vykazovat pevnost v tahu a odolnost proti roztržení.

7 Rozdělení oděvů proti sálavému teplu Podle míry ochrany: Lehké OST slouží ke krátkodobé ochraně hasiče proti účinkům sálavého tepla (EXCALOR B 150, zástěry)

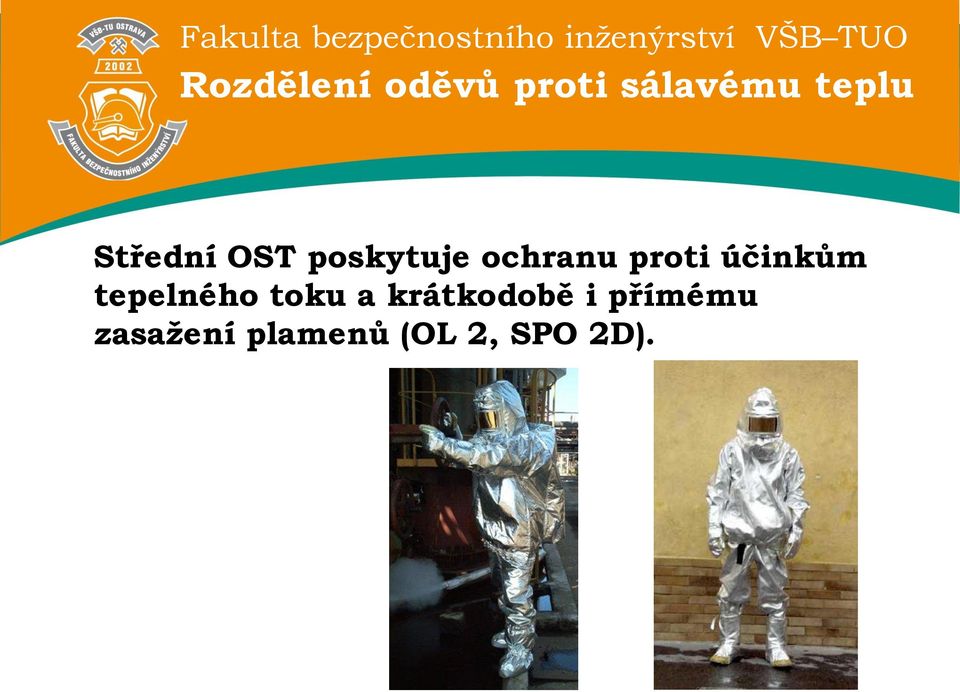

8 Rozdělení oděvů proti sálavému teplu Střední OST poskytuje ochranu proti účinkům tepelného toku a krátkodobě i přímému zasažení plamenů (OL 2, SPO 2D).

9 Rozdělení oděvů proti sálavému teplu Těžké OST chrání hasiče proti účinkům tepelné radiace a přímému zasažení plamenů. Oblek je konstruován s co nejméně prostupy. Oblek je jednodílný a tvarově přizpůsoben pro použití s izolačním dýchacím přístrojem (Isotemp 5000, USC 4).

10 Kontrola oděvu proti sálavému teplu Uživatel je povinen provést kontrolu oděvu před použitím, to znamená, že provede: kontrola celistvosti a úplnosti oděvu kontrola stavu jednotlivých částí oděvu kontrola funkčnosti jednotlivých dílů oděvu! Znečištění oděvu může vést ke snížení úrovně ochrany.

11 Lehké oděvy proti sálavému teplu EXCALOR B150 Jedná se o lehký OST, který chrání proti účinkům tepelné radiace jen krátkodobě. Oblek se skládá z kabátu s připevněnou kuklou odvětranou v zadní části (kukla je sklopitelná na zadní část) s pozlaceným zorníkem a ochrannými rukavicemi. Oděv vyrábí německá firma Excalor.

12 Střední oděvy proti sálavému teplu OL 2 Oblek středního provedení chránící před tepelnou radiací, nechrání proti přímému zasažení plamenů. Oblek lze použít až do teploty C po dobu 1 minuty nebo tepelný tok 18 kw/m 2 /min. Dýchací přístroj s ochrannou maskou se nosí uvnitř obleku.

13 Střední oděvy proti sálavému teplu OL2 Složení obleků a postup oblékání: Kalhoty se zvýšeným pasem a šlemi, kamaše pro krytí obuvi (upínají se na kalhoty) Blůza upravená pro použití dýchacího přístroje v zádové části Kukla s pozlacenými zorníky a ochranné rukavice (vkládají se do rukávů) S oblékáním mu pomáhá alespoň jedna osoba. Tento oblek se již nevyrábí, ale je stále ve vybavení HZS.

14 Střední oděvy proti sálavému teplu SPO 2D Střední oblek SPO 2D je speciální retroreflexní oděv zajišťující ochranu proti plameni a intenzivnímu sálavému teplu. Tento oděv nahradil starší typ žáruvzdorného oděvu OL2. Výrobcem obleku SPO 2D je česká firma FMB Pyrotex Dačice.

15 Střední oděvy proti sálavému teplu SPO 2D Součásti oděvu: Kabát je zhotoven integrovaně s kuklou v jeden celek. Zadní díl kabátu je přizpůsoben pro možnost využití dýchacího přístroje. Rukávy kabátu jsou jednodílné v dolní části opatřené stahovacími pásky. Rámeček průzoru je opatřen zorníkem se zlatou reflexivní úpravou. V dolní části je kabát ukončen páskem a stažen pruženkou. Rukavice jsou tříprsté s manžetou.

16 Střední oděvy proti sálavému teplu SPO 2D Kalhoty jsou dimenzovány celkově širší konstrukcí, kde přední i zadní díl má zvýšený pas s nanýtovanými kovovými druky pro uchycení šlí. Kalhoty jsou opatřeny stahovacím páskem s rychloupínací kovovou přezkou. Převlek - návlek na obuv má univerzální velikost. V zadní části je rozepínatelný dvěma pásky s rychloupínacími kovovými přezkami Zapínání je jištěno nehořlavým suchým zipem. Návlek se používá jako ochrana standardní zásahové obuvi s tepelně odolnou podešví.

17 Střední oděvy proti sálavému teplu SPO 2D Materiál obleku: Vrchní vrstva je z polyaramidu vakuově pokovovaný vrstvou Al. Podšití je z 100% NOMEX III.

18 Těžké oděvy proti sálavému teplu USC 4 Oděv chrání před intenzivním tepelným zářením. Je určen k používání při záchranných pracích JPO a ke krátkodobému pobytu v zóně přímého ohně. Oděv je používán společně s maskou a dýchacím přístrojem. Výrobcem oděvu USC 4 je firma TERMOIZOL z Polska.

19 Těžké oděvy proti sálavému teplu USC 4 Složení obleků a postup oblékání: Kalhoty upravíme stahovacím páskem, aby nebyly příliš krátké nebo příliš dlouhé Návlek na obuv se zipem a spínacími cvočky, stahovací pásky Dýchací přístroj a helma (nejsou součástí oděvu) Metalizovaný kabát se zipem (směrem nahoru), pás chránící zip se spínacími cvočky, s kapucí a tvarově přizpůsobený pro použití dýchacího přístroje Ochranné rukavice

20 Těžké oděvy proti sálavému teplu USC 4 Oděv je vyroben z tří vrstev tkaniny: Horní vrstva je z metalizovaných skleněných vláken. Spodní vrstva je vyrobena z ohnivzdorně impregnované vlny. Nehořlavá impregnovaná a metalizovaná bavlněná podšívka. Celek je umístěn v přenosné brašně.

21 Těžké oděvy proti sálavému teplu ISOTEMP 2000 F1 Isotemp 2000 F1 poskytuje celotělovou ochranu před působením vysoké teploty (až 800 C po dobu jedné minuty) a krátkodobě i před prošlehnutím plamene. Oblek je kapalinotěsný. Výrobcem obleku Isotemp je Heinrich Vorndamme ohg z Německa, v obchodní zastoupení pro ČR - Dräger Safety s.r.o.

22 Těžké oděvy proti sálavému teplu ISOTEMP 2000 Oblek se skládá z těchto částí: Kabát s kuklou a vakem na dýchací přístroj Kukla je uzpůsobena pro použití přilby GALLET. Zorník je pozlacený. Upínání kabátu je pomocí ohnivzdorných zipů. Kalhoty se zvýšeným pasem včetně šlí Pětiprsté rukavice (protižárový hřbet, dlaně kůže/kevlar) Holínky (DIN 4843) s vyměnitelnými protižárovými návleky mají v podrážce ocelovou vložku s ochranou špičky nohy.

23 Těžké oděvy proti sálavému teplu ISOTEMP 2000 Materiál obleku je složen z pěti vrstev: A Nomex III B nehořlavý filc C skelné vlákno D izolace proti vodě E pokovení hliníkem

24 Těžké oděvy proti sálavému teplu ISOTEMP 5000 F1 Oblek těžkého provedení chrání hasiče před účinky tepelné radiace a přímému zasažení plamenů. Krátkodobě je použitelný i pro průchod plameny. Oblek lze použít až do teploty prostředí 1000 C po dobu jedné minuty s možností přímého zasažení plamenů. Oblek je také používán HZS podniků v chemickém průmyslu a také u letištních hasičů. Je řešen podobně jako Isotemp 2000, ale díky jiné skladbě materiálu poskytuje vyšší tepelnou odolnost.

25 Těžké oděvy proti sálavému teplu ISOTEMP 5000 Oděv tvoří: Kabát s vakem pro dýchací přístroj Kukla se zorníkem. Kukla obleku je uzpůsobena pro použití přilby GALLET. Kalhoty se šlemi Pětiprsté rukavice (protižárový hřbet, dlaně kůže/kevlar) Holínky s vyměnitelnými protižárovými návleky. Boty jsou pevně spojeny s oblekem.

26 Těžké oděvy proti sálavému teplu ISOTEMP 5000 Materiál obleku je složen ze tří vrstev: vrchní vrstva z KEVLARU - Carbon střední vrstva z ISODEX 400 vnitřní izolační vrstva z NOMEX III + membrána bránící průniku vody. Varianta Isotemp 5500 má stejné vlastnosti jako Isotemp 5000, je však konstruována jako overal (kukla, kabát a kalhoty tvoří jeden kus).

27 Doplňky oděvů proti sálavému teplu Standardním doplňkem je dnes nehořlavé funkční prádlo, nošené současně s oděvem. Funkční spodní prádlo (termoprádlo) slouží pro odvod vlhkosti od těla a jako zvýšená ochrana proti opaření potem. Dalším doplňkem, ne již tak rozšířeným, je chladící vesta. Slouží k ochlazení trupu uživatele, což vede ke zvýšení jeho komfortu a tepelné pohody, může se dosáhnout celkového prodloužení možné doby použití oděvu.

28 Údržba a skladování Postup údržby: - začazený a matný metalizovaný povrch otřít zlehka měkkou štětkou nebo houbou zvlhčenou v roztoku nealkalických netečných čistících prostředků - neprat - nečistit chemicky - sušit v pokojové teplotě v rozvěšeném stavu Oděv je nutno po použití očistit a vysušit v rozvěšeném stavu při pokojové teplotě, následně vložit do brašny (pokud je součástí) a skladovat na suchém a vzdušném místě.
