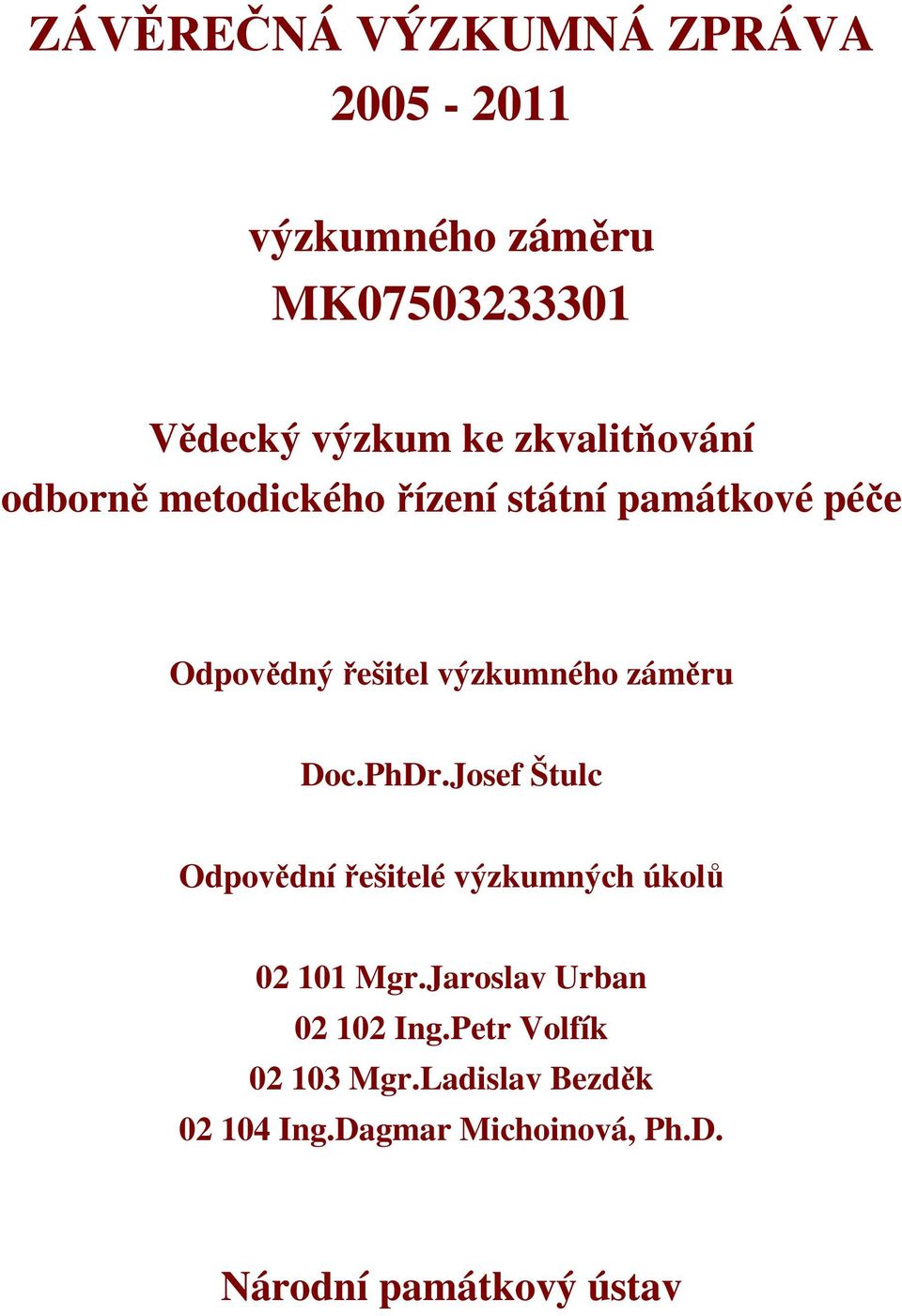

1 ZÁVĚREČNÁ VÝZKUMNÁ ZPRÁVA výzkumného záměru MK Vědecký výzkum ke zkvalitňování odborně metodického řízení státní památkové péče Odpovědný řešitel výzkumného záměru Doc.PhDr.Josef Štulc Odpovědní řešitelé výzkumných úkolů Mgr.Jaroslav Urban Ing.Petr Volfík Mgr.Ladislav Bezděk Ing.Dagmar Michoinová, Ph.D. Národní památkový ústav

2 A) Konstatační část 1.1. Název VZ Vědecký výzkum ke zkvalitňování odborně metodického řízení státní památkové péče 1.2. Identifikační kód MK Název a sídlo organizace Národní památkový ústav, Valdštejnské nám. 3/162, Praha 1 - Malá Strana 1.4. Doba řešení VZ Výzkumný záměr byl řešen v období let Jméno vedoucího řešitele a spoluřešitelů Odpovědný řešitel výzkumného záměru: Doc. PhDr. Josef Štulc Odpovědní řešitelé výzkumných úkolů: Spoluřešitelé výzkumných úkolů: Mgr. Jaroslav Urban Ing. Petr Volfík Mgr. Ladislav Bezděk Ing. Dagmar Michoinová, Ph.D Doc. PhDr. Josef Štulc Zuzana Drápalová Mgr. Hana Knoppová Markéta Krátká PhDr. Libuše Ruizová PhDr. Hana Řezníčková PhDr.Ríša Suk, CSc Jaroslav Svatoň, prom. hist PhDr. Valburga Vavřinová, PhD Ambrožová Jelena, prom. mat Jelena Ambrožová, prom. mat Ladislav Bečvář Mgr. Ladislav Bezděk Ing. Dalibor Buršík 2

3 Mgr. et Mgr. Jana Čevonová Karel Dědek Ing. Martin Dohnal Mgr. Šimon Eismann Ing. Martin Lazák Miroslav Palonci Karel Provazník Radim Richter Ing. arch. Zuzana Syrová Ing. arch. Jiří Syrový Ing. Alena Šťovíčková Mgr. Petr Bašta Karel Bobek Ing. Dalibor Buršík MgA. Gabriela Čapková Gabriela Čočková Mgr. Monika Hocková Ing. Karel Jedlička, PhD Ing. Petr Mandula Pavel Maren MgA. Josef Slavíček Hana Veselá Ing. Veronika Burianová Ing. Martin Dvořák Ing. Ivana Kopecká Ing. Petr Kuneš Ing. Petra Lesniaková, Ph.D Ing. Ivana Maxová Mgr. Tomáš Ott Mgr. Marie Pacáková Ing. Gabriela Setunská 3

4 2.1. Hlavní směry a základní cíle VZ Výzkumný záměr řeší otázky odborně metodického řízení státní památkové péče, včetně speciálních problémů centralizace v rámci NPÚ některých agend průzkumových, informačních a zejména metodických. Společným znakem jednotlivých směrů výzkumného záměru je nezbytnost ústředního vedení samotného řešení a koordinace uplatnění výsledků, vzájemná dostupnost a sdílení informací z jednoho datového úložiště, včetně přístupnosti výstupů z celkového výzkumu NPÚ. Centrálně musí být řešeny i specializované technologické průzkumy a výzkumy pro celý obor památkové péče. Výzkumný záměr je členěn do těchto hlavních směrů, ve kterých se objevují některé dílčí úkoly: HS-1. Zkvalitňování odborně metodického řízení státní památkové péče 1.1. Zkvalitňování odborně metodického řízení státní památkové péče, koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti NPÚ, včetně zpracování a implementace odborných metodik dílčích činností v oboru památkové péče a výzkumu nových forem celoživotního vzdělávání pro obor památkové péče. HS-2. Výzkum a implementace integrovaného informačního systému oboru památkové péče 1. Výzkum, vytváření a implementace integrovaného informačního systému památkové péče 2. Zdokonalování a rozvoj metod digitalizace fotografické a grafické dokumentace památkového fondu. HS-3. Výzkum historických materiálů a technologií pro jejich aplikaci při obnově památkového fondu 1. Průzkumy, respektive materiálové (chemické) analýzy historických materiálů, komparativní databáze analýz. 2. Vytvoření specializovaného pracoviště pro konzervaci archeologických materiálů v oblasti severní Moravy. 3. Studium historických technologií přípravy a aplikace vápenných malt a jejich prosazování při obnově památek. 4. Studium historické vodní dopravy stavebního dřeva a zřízení specializované dendrochronologické laboratoře. Výzkumný záměr Vědecký výzkum ke zkvalitňování odborně metodického řízení státní památkové péče Má ze své samotné podstaty heterogenní ráz. Je zaměřen na výzkum prostředků, nástrojů a metod, které mají přispět k tomu, aby obor památkové péče byl efektivně řízen, aby jeho činnosti zajišťovali vzdělání a věci znalí odborníci a aby v práci NPÚ se maximálně využily výstupy vědecké práce ze všech ostatních výzkumných záměrů Strategie zvolená k jejich dosažení Zkvalitňování odborně metodického řízení státní památkové péče, koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti NPÚ, včetně zpracování a implementace odborných metodik dílčích činností v oboru památkové péče a výzkumu nových forem celoživotního vzdělávání pro obor památkové péče. Výzkumný úkol vyžadoval průběžné provádění monitoringu výzkumných úkolů řešených v památkové péči a v souvisejících oborech, zpracování rešerší výstupů výzkumných úkolů ve spolupráci se specialisty památkové péče, prezentaci pomocí Internetu. Dále tento výzkumný úkol vybíral témata ze specifikovaných oblastí činností v památkové péči, stanovil priority pro zpracovávání jednotlivých metodik, sledoval jejich účinnost v praxi a rozšiřoval jejich aplikaci v památkové péči. Na základě dosavadních zkušeností z výuky ve studijních programech NPÚ a vyhodnocení výsledků zvýšené kvalifikace pracovníků památkové péče strategie úkolu zahrnovala zkvalitňování forem a obsahu vzdělávacích programů celoživotního vzdělávání v oboru památkové péče. Naplňování této strategie bylo postaveno na týmu pracovníků, řešitelů a 4

5 spoluředitelů na úrovni renomovaných odborníků v této kategorii památkové péče, jejichž výsledky vědecké práce jsou oceňovány v rámci Mezinárodní rady pro památky a sídla ICOMOS a dalších odborníků v oboru organizace a řízení Výzkum vytváření a implementace integrovaného informačního systému památkové péče Základním předpokladem pro vytvoření kvalitního návrhu nového informačního systému je důkladná vstupní analýza všech předpokládaných vstupů do systému, procesů souvisejících s tvorbou, správou a užitím dat a požadovaných výstupů. Na základě této analýzy zpracované v prvním roce řešení úkolu bylo navrženo technologické řešení IISPP a definován věcný obsah a harmonogram jeho postupného budování. Byla vytvořena společná základní infrastruktura IISPP a definována jednotná metodika pro tvorbu jednotlivých odborných aplikací. Pro každou odbornou oblast byl vytvořen dílčí řešitelský tým zajišťující zpracování podrobné specifikace zadání pro vývoj potřebných aplikací, který pak probíhal postupně v jednotlivých letech plnění úkolu dle stanovených priorit. Přitom byl kladen důraz na zajištění koordinace jednotlivých aktivit s cílem zajistit v maximální možné míře sdílení společných dat a služeb a provázanost jednotlivých dílčích systémů v rámci IISPP. Zároveň byla snaha uplatnit při budování IISPP aktuální moderní trendy a existující mezinárodní standardy v této oblasti. V rámci implementace pak bylo zajištěno potřebné testování funkcionalit nově vytvářených aplikací, zpracování administrátorské i uživatelské dokumentace a zaškolení uživatelů Zdokonalování a rozvíjení metod digitalizace fotografické a grafické dokumentace památkového fondu včetně aplikace výsledků výzkumu a vývoje v praxi památkové péče Při naplňování prvního a druhého cíle byl kombinován postup průběžné digitalizace fondů Fotosbírky NPÚ ÚP a fotoarchivu NPÚ - územního odborného pracoviště v Ostravě se strategií experimentálního ověřování teoretických východisek, vycházejících v oblasti digitalizace obrazových informací z teorie vzorkování, výpočtu kódování optické hustoty, čárových testů někdejší státní zkušebny VÚZORT, možností technologie HDR, atd. V případě třetího cíle (tvorba metodiky pro elektronickou pasportizaci objektu) postupovali řešitelé od základního systematického pořizování prostorových dat NKP Kozel na straně jedné a doplňování atributových dat téže památky na straně druhé směrem k formulování jasných východisek, jak metody pro digitalizaci plošných i prostorových předloh využít pro moderní evidenci a správu zpřístupněné památky, včetně představení metod pro pořízení geografických dat, principu těchto metod a formátu dat (který tyto metody produkují) Průzkum historických materiálů a technologií Témata navržená a přijatá do řešení byla vybrána se znalostí aktuální problémů památkové praxe (zejména památek ve správě NPÚ) a s ohledem k profesní orientaci řešitelského týmu technologické laboratoře NPÚ. K tématům bylo přistupováno způsobem obvyklým při řešení přírodovědných výzkumů (rešerše, experimentální část, interpretace výsledků, publikování výstupů). Strategií bylo využívat potenciál kmenových zaměstnanců technologické laboratoře NPÚ a současně zapojovat do řešení špičková pracoviště Akademie věd ČR, vysokých škol a dalších výzkumných organizací. Část úkolů, zejména v letech byla řešena formou bakalářských, diplomových nebo disertačních prací. Zvolená strategie se ukázala jako životaschopná i přesto, že v průběhu řešení docházelo k obměnám řešitelského týmu, včetně vedoucích řešitelek. 5

6 B) Analytická část Zkvalitňování odborně metodického řízení státní památkové péče, koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti NPÚ, včetně zpracování a implementace odborných metodik dílčích činností v oboru památkové péče a výzkumu nových forem celoživotního vzdělávání pro obor památkové péče Úkol zahrnuje značnou měrou aktivity, které jsou potřebné pro koordinaci výzkumu a metodické řízení památkové péče. Zahrnuje čtyři základní cíle: a) koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti Národního památkového ústavu, b) zpracování a implementace odborných metodik dílčích činností v oboru památkové péče, c) výzkum nových forem celoživotního vzdělávání pro obor památkové péče. d) historické fondy Zcela cíleně se řešení úkolu věnovalo činnostem, které přispívají centrálnímu pracovišti NPÚ při rozvíjeni a zkvalitňování odborně metodického řízení památkové péče. V tomto smyslu je zdůrazněna koordinační funkce, celooborové plánování výzkumné činnosti a řízení, usměrňování i zpřístupnění výsledků jak současných, tak dosahovaných v minulosti (historické fondy). Důležitou složkou hlavního obsahu tohoto výzkumného úkolu je vytváření nezbytné infrastruktury výzkumné a vývojové činnosti. Ve vztahu ke skutečnosti, že byla v rámci tohoto úkolu zajišťována koordinace a účast NPÚ v programu Národní a kulturní identity, překročilo jeho řešení horizont roku Významným i RIV hodnoceným výstupem je vydávání odborných metodik dílčích činností NPÚ. Tak jak byla před rokem (2010) vydána metodika kolektivu autorů pro obnovu a výměnu oken okenních výplní a výkladců. Tak za rok 2011 byly vydány metodiky Mikroklima v historických interiérech, Metodika tvorby interiérových instalací a reinstalací a Metodika pro elektronický pasport zpřístupněné památky. V průběhu začátku roku 2012 bude vydána čtvrtá metodika, která byla zpracována v roce 2011 Metodika průvodcovské služby ve veřejně přístupných památkách. Výzkum nových forem celoživotního vzdělávání představoval svým rozsahem méně závažnou část řešení výzkumného úkolu NPÚ Rozsah však nesnižuje aktuálnost této práce, která svým obsahem přes výrazné krácení finančních prostředků institucionální podpory odvedla obrovský kus práce a zejména pro řady mladým generací vytvořila vstupní bránu do obecného poznání a zájmu o kulturní památky. Mimořádná péče byla věnována dohledání a uspořádání historických fondů, zejména koncepčně zaměřeným úkolům SUPPOP. V rámci tohoto úkolu byly v letech řešení dohledány, uspořádány a prostřednictvím systematicky zpracovaných protokolů Referátu vědy a výzkumu ústředního pracoviště NPÚ předány hlavní výsledky a dokumenty dvou výzkumných úkolů, které řešil bývalý Státní ústav památkové péče před rokem Svým obsahem i pojetím byly tyto dokumenty v dané době velmi progresivní, prosazovaly památkovou péči jako dílčí společenský systém s četnými vazbami na jeho podstatné okolí. S ohledem na příslušný typ materiálu měly mimořádný rozsah. V letech bylo zpracováno šest odborně vyspělých výstupů, zahrnujících prognózu, koncepci vývoje oboru a také návrhy na organizační opatření v systému památkové péče v nových podmínkách (1990), z nichž některé jsou doposud aktuální. Tyto vědecko výzkumné činnosti s aktualizací vždy na příslušný rok byly postupně naplňovány po sedm let řešení výzkumného úkolu. 6

7 Výzkum vytváření a implementace integrovaného informačního systému památkové péče Základním cílem výzkumného úkolu Výzkum vytváření a implementace integrovaného informačního systému památkové péče, který je součástí dlouhodobého výzkumného záměru NPÚ na roky Vědecký výzkum ke zkvalitňování odborně metodického řízení státní památkové péče (VZ MK ), bylo navrhnout a vytvořit zcela nový komplexní informační systém, který za pomoci dostupných moderních informačních technologií umožní integrovat dosud věcně i územně odděleně vytvářené, spravované a užívané datové zdroje, aplikace a dílčí informační systémy v oboru památkové péče. Zadání úkolu vycházelo ze stavu, kdy v rámci běžných statutárních činností Národního památkového ústavu (dále jen NPÚ) i jako součást řešení či výstupů mnohých výzkumných úkolů již vzniklo a nadále vzniká obrovské množství odborných dat různých typů (texty, tabulky, databáze, grafická data, geografická data). Tato data jsou však velmi často vytvářena izolovaně na jednotlivých pracovištích NPÚ, v různých datových strukturách, kvalitě i objemu, s ukládáním v jednouživatelských, funkčně i objemově limitovaných kancelářských relačních databázových systémech (Paradox, Access apod.) nebo přímo fyzicky jako samostatné soubory na jednotlivých klientských počítačích či serverech, často bez bližšího popisu a především bez potřebného vzájemného provázání dat k sobě logicky patřících. Pro práci s těmito daty jsou pak vyvíjeny speciální aplikace, často založené na různých technologiích a tedy ve výsledku vzájemně nekompatibilní. Tento přístup je velmi levný a produktivní ve fázi sběru dat, pro jejich následné využívání a generování ucelených uživatelských výstupů se však stává při stále větším objemu dat velmi neefektivním a i správa takto odděleně shromažďovaných dat je velmi náročná jak na techniku, tak především na lidský potenciál. V dnešní době, kdy značně roste tlak na čím dál rychlejší, přitom ale komplexnější a kvalitnější rozhodování v procesech veřejné správy včetně oblasti památkové péče, a to vše navíc za narůstajícího tlaku na snižování stavu zaměstnanců i v odborných institucích typu NPÚ, je rychlé získání aktuální a komplexní informace o požadovaném předmětu zájmu základním předpokladem pro úspěšné a efektivní fungování organizace. Ze strany uživatelů ať už uvažujeme o uživatelích interně v NPÚ, externích odborníků v oboru památkové péče, pracovníků státní a veřejné správy či obecně veřejnosti, je pak vyžadováno nalezení těchto informací pokud možno v jednom systému, s jedním standardizovaným uživatelským rozhraním, bez nutnosti instalace dodatečného specializovaného software. Při neexistenci jednoho uceleného informačního systému s centrálním ukládáním dat dochází také velmi často k opakovanému sběru již dříve či někým jiným získaných informací. Velmi komplikovaná je správa takto lokálně ukládaných dat, prakticky nezajištěná bývá jejich ochrana před možnou ztrátou v důsledku poškození hardware či software nebo i živelní pohromy. Potřeba vytvoření uceleného výstupu z několika dílčích územních databází či různých typů dat pak znamená často velmi komplikovanou proceduru exportu dat z lokálních úložišť, jejich přenesení na fyzických přenosných médiích, převodu do jednotné struktury a ruční pospojování, s odstraněním duplicit apod. V neposlední řadě je nutno zmínit i množství odborně velmi cenných a často nenahraditelných dokumentů a podkladů, které existují pouze v analogové, tj. nejčastěji papírové podobě. Jejich širší a operativní využívání je tak prakticky nemožné. Zvolené řešení IISPP by tedy mělo především zajistit: ukládání všech typů stávajících i nově pořizovaných dat v jednom centrálním datovém úložišti, se zajištěnou bezpečností a zálohováním, s vytvořeným metainformačním systémem zajišťujícím nezbytný přehled o shromažďovaných datech vytváření uživatelských aplikací umožňujících efektivní využití i průběžnou aktualizaci uložených dat, v jednotném vývojovém prostředí, s možností definovat různé úrovně přístupu k datům pro interní i externí uživatele včetně veřejnosti, ideálně prostřednictvím Internetu 7

8 vytvoření metodických postupů a standardů pro správu, rozvoj a využívání tohoto komplexního systému. Vyřešení těchto problémů má zcela zásadní význam i pro schopnost oboru památkové péče komunikovat na požadované úrovni s partnery zejména ve státní správě a v samosprávě, kde dochází k prudkému rozvoji využívání informačních technologií a je očekávána připravenost NPÚ na podobné úrovni k vzájemné výměně informací. Vybudovaný informační systém památkové péče by se měl stát jedním ze základních pilířů ochrany a záchrany kulturního dědictví v České republice. V budoucnu by měl být i rovnocenným partnerem ostatním informačním systémům veřejné správy, s přímou vazbou na Portál veřejné správy. Vzorem pro IISPP mohou být komplexní informační systémy krajských úřadů a mnohé oborové informační systémy, např. v památkové péči velmi blízkém rezortu životního prostředí. Konkrétně je možno jmenovat informační systémy České geologické služby ( nebo Portál Informačního systému ochrany přírody ISOP ( V rámci fungování NPÚ, především po jeho vzniku jako organizace s celorepublikovou působností, dojde díky vytvoření integrovaného informačního systému k podstatnému zefektivnění správy dat, bude umožněno jejich daleko širší využití jak pro vlastní interní činnosti, tak i pro prezentaci veřejnosti. Velký význam bude mít IISPP i pro vlastní oblast výzkumu a vývoje v NPÚ, potažmo obecně v památkové péči. Jednak bude poskytovat nástroje pro pořizování dat řešitelům ostatních výzkumných úkolů, jednak díky integraci a vzájemnému provázání jednotlivých dat a možnosti komplexního pohledu na data bude pozitivně podporovat další rozvoj výzkumu a vývoje tím, že řešitelé již nebudou nuceni opakovaně pořizovat stejná základní vstupní data a budou se moci plně soustředit jen na jejich studium, kvantitativní či kvalitativní rozvoj či hledání nových možností jejich využití apod. Dílčí úkol Výzkum vytváření a implementace integrovaného informačního systému památkové péče řeší problematiku návrhu a vývoje nového komplexního informačního systému v oboru památkové péče, umožňujícího integrovat dosud věcně i územně odděleně vytvářené, spravované a užívané datové zdroje a jednotlivé aplikace v NPÚ a prezentovat je v ucelené podobě všem typům uživatelů. V prvním roce řešení úkolu (2005) byla zpracována podrobná analýza základních datových zdrojů, aplikací a dílčích informačních systémů, které budou vstupovat do IISPP, a to jak z hlediska vlastního datového obsahu, tak i používaných technologií a procesů při sběru i užívání dat. Na základě této analýzy pak byly navrženy základní technologické principy řešení informačního systému. Byly pořízeny základní technologie pro realizaci centrálního datového úložiště, tj. server a vybraný relační databázový systém a ověřena jejich funkčnost. V druhém roce řešení úkolu (2006) byly na základě zpracovaného systémového projektu zahájeny práce na vybudování potřebné základní infrastruktury IISPP. Byla vytvořena jednotná datová základna pro centrální ukládání dat, dále základní infrastrukturní služby pro autentizaci a autorizaci systém pro jednotnou evidenci uživatelských účtů a přístupových práv pro všechny aplikace, a základní sdílené moduly společné programové části informačního systému, které budou využívané všemi novými i migrovanými aplikacemi v IISPP. Byl zpracován implementační projekt konsolidace GIS NPÚ a implementovány základní technologie centrálního datového skladu GIS NPÚ, včetně vytvoření testovacích webových mapových projektů a služeb. Byl navržen a prototypem ověřen Metainformační systém pro jednotné ukládání, provázání a přístup k obrazovým datům (digitální fotodokumentace, scanované plány, mapy apod.) a další dokumentaci připojované k jednotlivým záznamům odborných databází. V roce 2007 byla dokončena realizace potřebného technologického základu a infrastruktury IISPP vytvořeny zbývající systémovým projektem navržené sdílené moduly komunikační a dokumentační. Do ostrého provozu byla spuštěna jednotná autentizační a autorizační databáze v LDAP serveru a na tuto databázi napojeny první aplikace. V oblasti GIS bylo dokončeno převedení všech dat do nově vybudovaného centrálního datového skladu. Byl zaveden nový 8

9 jednotný standard pro územní identifikaci všech objektů zájmu památkové péče založený na datech Registru sčítacích obvodů Českého statistického úřadu. Byly vytvořeny základní webové služby a mapové projekty publikující data interním i externím uživatelům. V rámci stanoveného harmonogramu proběhl vývoj Metainformačního systému MIS pro jednotné ukládání obrazové a další odborné dokumentace v NPÚ. Byl zahájen pilotní provoz MIS na třech pracovištích NPÚ. Jednotlivé aplikace jsou dostupné z nového webového rozcestníku na adrese Byl zpracován návrh zadání na realizaci (přepracování do nového prostředí) aplikace pro vedení Ústředního seznamu kulturních památek a potřeby souvisejících úkolů zabývajících se obnovou identifikace památkového fondu. V roce 2008 došlo k výraznému snížení dotace na řešení všech výzkumných záměrů NPÚ ze strany MK ČR. Pro úkol č. 102 to konkrétně znamenalo snížení dotace z původně schválených celkových uznaných nákladů ve výši tis. Kč na méně než poloviční částku tis. Kč, a to bez jakékoli vazby na výsledky a dlouhodobě velmi pozitivní hodnocení úkolu komisí MK ČR. Přesto se s podporou rozpočtu NPÚ podařilo naplnit většinu stanovených cílů pro tento rok. Byla provedena plošná implementace MIS s instalací vlastního úložiště na 12 z celkem 15 pracovišť NPÚ, zajištěno zapracování potřebných úprav aplikace MIS v souladu s požadavky uživatelů a vytvořena nezbytná uživatelská dokumentace. V oblasti GIS byly upraveny stávající a vytvořeny nové webové služby a mapové projekty publikující data interním i externím uživatelům. Byla vyřešena synchronizace údajů autentizační databáze v LDAP serveru s novým jednotným personálním systémem NPÚ. V roce 2009 byla dokončena plošná implementace aplikace MIS na zbývajících pracovištích NPÚ byl nainstalován vlastní lokální MIS server dle celkové koncepce řešení tohoto distribuovaného systému pro jednotnou správu odborné digitální dokumentace v NPÚ. Dále bylo s ohledem na disponibilní finanční prostředky zajištěno zapracování dalších vybraných požadovaných úprav aplikace MIS. Byla dopracována a vydána závazná směrnice pro provoz MIS v NPÚ. V oblasti GIS byla zajištěna aktualizace a doplnění základních datových sad používaných pro jednotnou územní identifikaci v rámci celého IISPP. Následně byly upraveny stávající a vytvořeny nové webové služby a mapové projekty publikující data interním i externím uživatelům. Díky integraci s MIS získali uživatelé desktop i webových mapových projektů možnost vyhledávat již vloženou dokumentaci v MIS k jednotlivým objektům či lokalitám přímo z prostředí GIS. Experimentálně byly ověřovány možnosti a funkce nové technologie pro publikaci geografických dat a služeb ArcGIS Server. V roce 2010 byly implementovány úpravy a nové funkcionality aplikace MIS, které umožňují mimo jiné ukládání tzv. nadlimitních dokumentů v MIS nebo sjednocení vyplňovaných údajů zavedením nových centrálně udržovaných číselníků. V další fázi byla dotažena integrace aplikace MIS na GIS NPÚ, IS MonumNet a ISAD tak, že uživatelé MIS mají nyní možnost operativně přecházet na odpovídající záznamy v těchto aplikacích provázané s daným dokumentem přímo z prostředí MIS. V oblasti GIS byl mimo jiné publikován nový veřejný webový mapový projekt a WMS mapová služba Územní identifikace, umožňující široké odborné i laické veřejnosti přístup k základním prostorově / územně identifikačním prvkům IISPP. Pro prezentaci základních odborných vrstev široké veřejnosti byl také vytvořen nový webový mapový projekt využívající technologii a data Google Maps, s integrací na dokumentaci uloženou v MIS. Byl rozpracován návrh a zahájena vlastní implementace nové technologie ArcGIS Server pro poskytování webových mapových služeb GIS NPÚ. V roce 2011 byla s využitím virtualizační technologie zprovozněna nová infrastruktura, na kterou byly přeneseny všechny stávající i nově implementované centrální aplikace a služby IISPP. Byl zajištěn centrální provoz aplikace CastIS pro evidenci mobiliárních fondů památek ve správě NPÚ. Dále byla zajišťována implementace nového řešení pro jednotnou evidenci dokumentačních a knihovních fondů NPÚ IS Tritius, včetně integrace tohoto systému s aplikacemi MIS a GIS. V rámci této implementace byl zpracován návrh a následně realizován 9

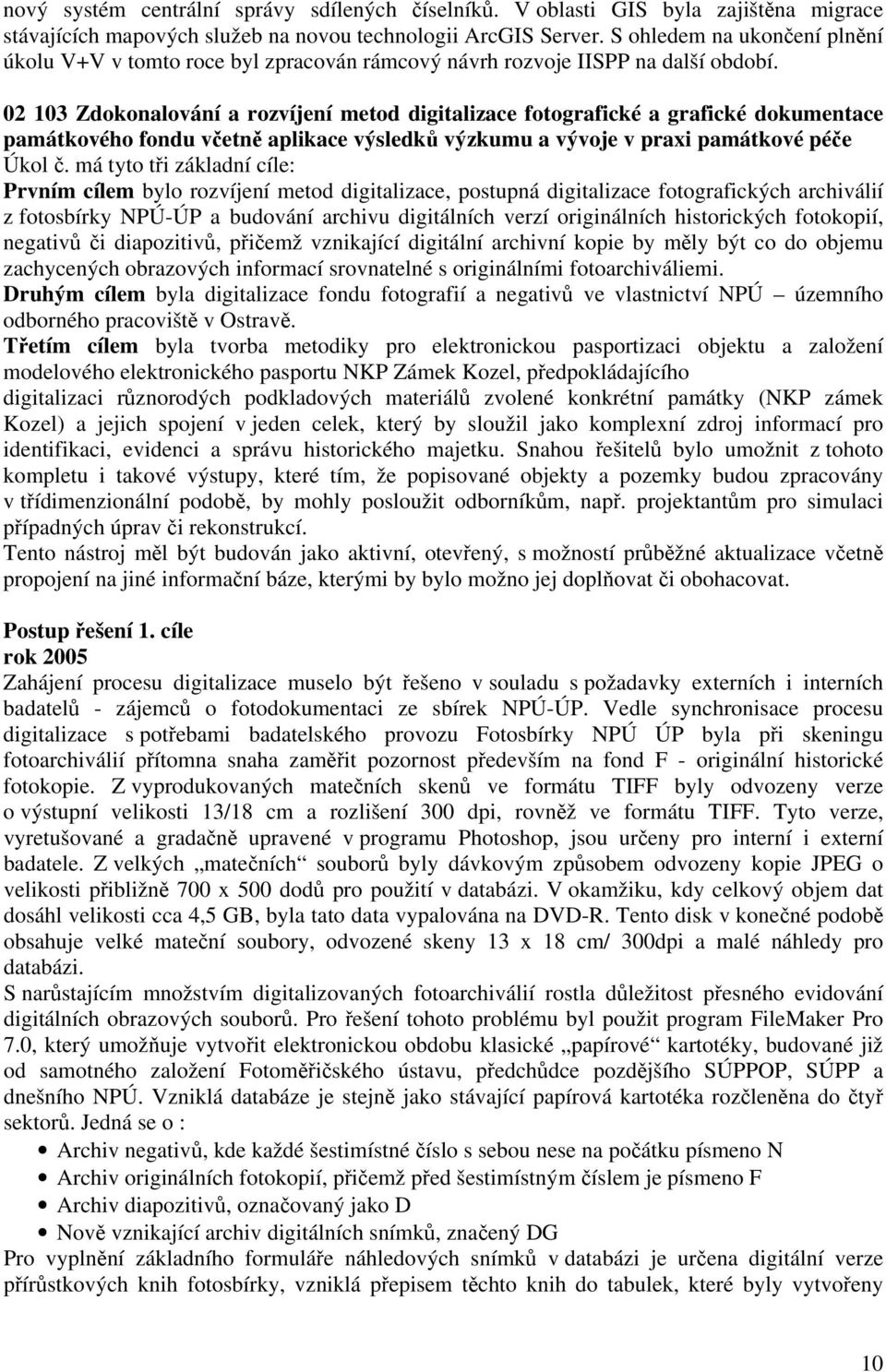

10 nový systém centrální správy sdílených číselníků. V oblasti GIS byla zajištěna migrace stávajících mapových služeb na novou technologii ArcGIS Server. S ohledem na ukončení plnění úkolu V+V v tomto roce byl zpracován rámcový návrh rozvoje IISPP na další období Zdokonalování a rozvíjení metod digitalizace fotografické a grafické dokumentace památkového fondu včetně aplikace výsledků výzkumu a vývoje v praxi památkové péče Úkol č. má tyto tři základní cíle: Prvním cílem bylo rozvíjení metod digitalizace, postupná digitalizace fotografických archiválií z fotosbírky NPÚ-ÚP a budování archivu digitálních verzí originálních historických fotokopií, negativů či diapozitivů, přičemž vznikající digitální archivní kopie by měly být co do objemu zachycených obrazových informací srovnatelné s originálními fotoarchiváliemi. Druhým cílem byla digitalizace fondu fotografií a negativů ve vlastnictví NPÚ územního odborného pracoviště v Ostravě. Třetím cílem byla tvorba metodiky pro elektronickou pasportizaci objektu a založení modelového elektronického pasportu NKP Zámek Kozel, předpokládajícího digitalizaci různorodých podkladových materiálů zvolené konkrétní památky (NKP zámek Kozel) a jejich spojení v jeden celek, který by sloužil jako komplexní zdroj informací pro identifikaci, evidenci a správu historického majetku. Snahou řešitelů bylo umožnit z tohoto kompletu i takové výstupy, které tím, že popisované objekty a pozemky budou zpracovány v třídimenzionální podobě, by mohly posloužit odborníkům, např. projektantům pro simulaci případných úprav či rekonstrukcí. Tento nástroj měl být budován jako aktivní, otevřený, s možností průběžné aktualizace včetně propojení na jiné informační báze, kterými by bylo možno jej doplňovat či obohacovat. Postup řešení 1. cíle rok 2005 Zahájení procesu digitalizace muselo být řešeno v souladu s požadavky externích i interních badatelů - zájemců o fotodokumentaci ze sbírek NPÚ-ÚP. Vedle synchronisace procesu digitalizace s potřebami badatelského provozu Fotosbírky NPÚ ÚP byla při skeningu fotoarchiválií přítomna snaha zaměřit pozornost především na fond F - originální historické fotokopie. Z vyprodukovaných matečních skenů ve formátu TIFF byly odvozeny verze o výstupní velikosti 13/18 cm a rozlišení 300 dpi, rovněž ve formátu TIFF. Tyto verze, vyretušované a gradačně upravené v programu Photoshop, jsou určeny pro interní i externí badatele. Z velkých matečních souborů byly dávkovým způsobem odvozeny kopie JPEG o velikosti přibližně 700 x 500 dodů pro použití v databázi. V okamžiku, kdy celkový objem dat dosáhl velikosti cca 4,5 GB, byla tato data vypalována na DVD-R. Tento disk v konečné podobě obsahuje velké mateční soubory, odvozené skeny 13 x 18 cm/ 300dpi a malé náhledy pro databázi. S narůstajícím množstvím digitalizovaných fotoarchiválií rostla důležitost přesného evidování digitálních obrazových souborů. Pro řešení tohoto problému byl použit program FileMaker Pro 7.0, který umožňuje vytvořit elektronickou obdobu klasické papírové kartotéky, budované již od samotného založení Fotoměřičského ústavu, předchůdce pozdějšího SÚPPOP, SÚPP a dnešního NPÚ. Vzniklá databáze je stejně jako stávající papírová kartotéka rozčleněna do čtyř sektorů. Jedná se o : Archiv negativů, kde každé šestimístné číslo s sebou nese na počátku písmeno N Archiv originálních fotokopií, přičemž před šestimístným číslem je písmeno F Archiv diapozitivů, označovaný jako D Nově vznikající archiv digitálních snímků, značený DG Pro vyplnění základního formuláře náhledových snímků v databázi je určena digitální verze přírůstkových knih fotosbírky, vzniklá přepisem těchto knih do tabulek, které byly vytvořeny 10

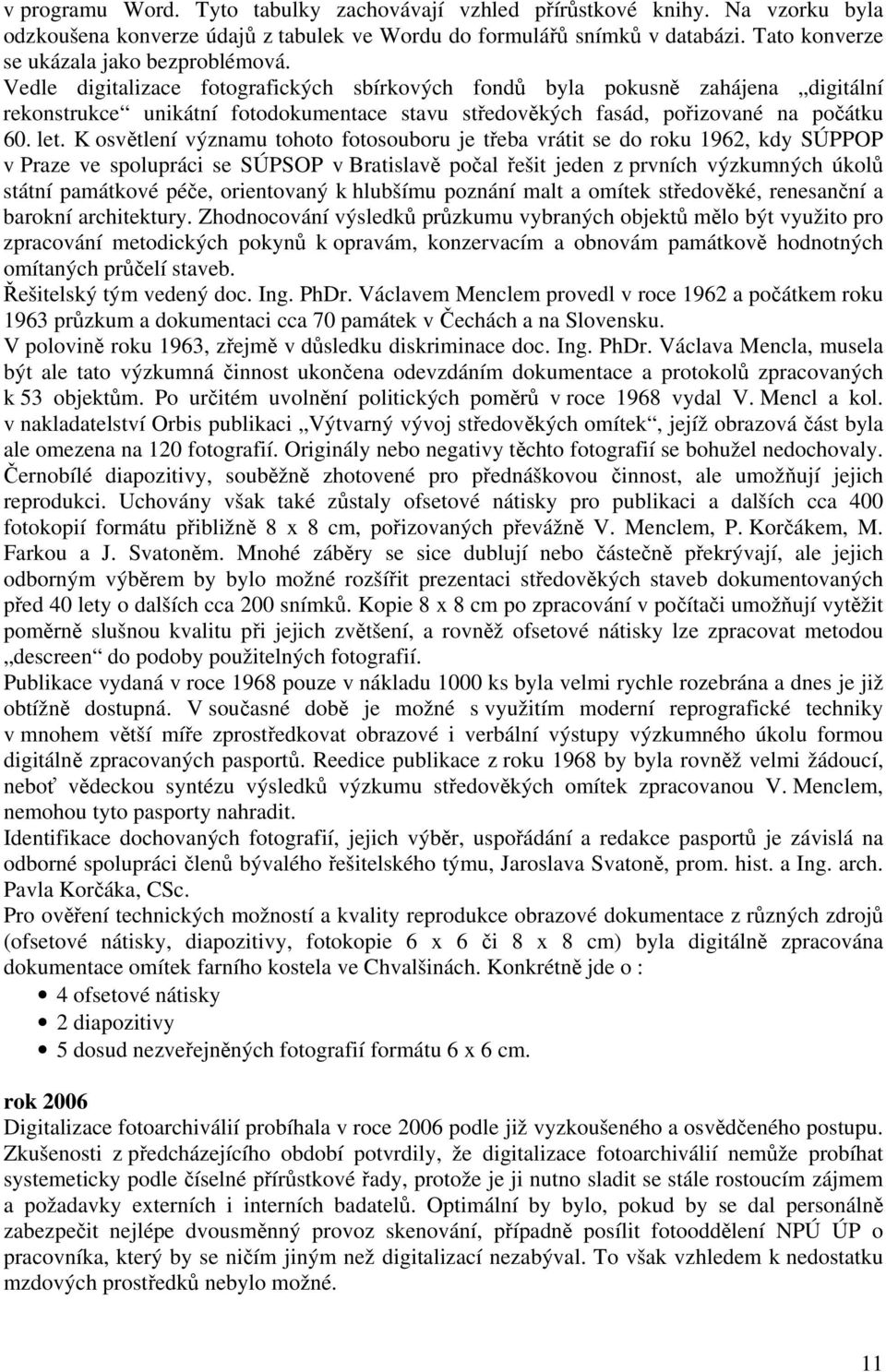

11 v programu Word. Tyto tabulky zachovávají vzhled přírůstkové knihy. Na vzorku byla odzkoušena konverze údajů z tabulek ve Wordu do formulářů snímků v databázi. Tato konverze se ukázala jako bezproblémová. Vedle digitalizace fotografických sbírkových fondů byla pokusně zahájena digitální rekonstrukce unikátní fotodokumentace stavu středověkých fasád, pořizované na počátku 60. let. K osvětlení významu tohoto fotosouboru je třeba vrátit se do roku 1962, kdy SÚPPOP v Praze ve spolupráci se SÚPSOP v Bratislavě počal řešit jeden z prvních výzkumných úkolů státní památkové péče, orientovaný k hlubšímu poznání malt a omítek středověké, renesanční a barokní architektury. Zhodnocování výsledků průzkumu vybraných objektů mělo být využito pro zpracování metodických pokynů k opravám, konzervacím a obnovám památkově hodnotných omítaných průčelí staveb. Řešitelský tým vedený doc. Ing. PhDr. Václavem Menclem provedl v roce 1962 a počátkem roku 1963 průzkum a dokumentaci cca 70 památek v Čechách a na Slovensku. V polovině roku 1963, zřejmě v důsledku diskriminace doc. Ing. PhDr. Václava Mencla, musela být ale tato výzkumná činnost ukončena odevzdáním dokumentace a protokolů zpracovaných k 53 objektům. Po určitém uvolnění politických poměrů v roce 1968 vydal V. Mencl a kol. v nakladatelství Orbis publikaci Výtvarný vývoj středověkých omítek, jejíž obrazová část byla ale omezena na 120 fotografií. Originály nebo negativy těchto fotografií se bohužel nedochovaly. Černobílé diapozitivy, souběžně zhotovené pro přednáškovou činnost, ale umožňují jejich reprodukci. Uchovány však také zůstaly ofsetové nátisky pro publikaci a dalších cca 400 fotokopií formátu přibližně 8 x 8 cm, pořizovaných převážně V. Menclem, P. Korčákem, M. Farkou a J. Svatoněm. Mnohé záběry se sice dublují nebo částečně překrývají, ale jejich odborným výběrem by bylo možné rozšířit prezentaci středověkých staveb dokumentovaných před 40 lety o dalších cca 200 snímků. Kopie 8 x 8 cm po zpracování v počítači umožňují vytěžit poměrně slušnou kvalitu při jejich zvětšení, a rovněž ofsetové nátisky lze zpracovat metodou descreen do podoby použitelných fotografií. Publikace vydaná v roce 1968 pouze v nákladu 1000 ks byla velmi rychle rozebrána a dnes je již obtížně dostupná. V současné době je možné s využitím moderní reprografické techniky v mnohem větší míře zprostředkovat obrazové i verbální výstupy výzkumného úkolu formou digitálně zpracovaných pasportů. Reedice publikace z roku 1968 by byla rovněž velmi žádoucí, neboť vědeckou syntézu výsledků výzkumu středověkých omítek zpracovanou V. Menclem, nemohou tyto pasporty nahradit. Identifikace dochovaných fotografií, jejich výběr, uspořádání a redakce pasportů je závislá na odborné spolupráci členů bývalého řešitelského týmu, Jaroslava Svatoně, prom. hist. a Ing. arch. Pavla Korčáka, CSc. Pro ověření technických možností a kvality reprodukce obrazové dokumentace z různých zdrojů (ofsetové nátisky, diapozitivy, fotokopie 6 x 6 či 8 x 8 cm) byla digitálně zpracována dokumentace omítek farního kostela ve Chvalšinách. Konkrétně jde o : 4 ofsetové nátisky 2 diapozitivy 5 dosud nezveřejněných fotografií formátu 6 x 6 cm. rok 2006 Digitalizace fotoarchiválií probíhala v roce 2006 podle již vyzkoušeného a osvědčeného postupu. Zkušenosti z předcházejícího období potvrdily, že digitalizace fotoarchiválií nemůže probíhat systemeticky podle číselné přírůstkové řady, protože je ji nutno sladit se stále rostoucím zájmem a požadavky externích i interních badatelů. Optimální by bylo, pokud by se dal personálně zabezpečit nejlépe dvousměnný provoz skenování, případně posílit fotooddělení NPÚ ÚP o pracovníka, který by se ničím jiným než digitalizací nezabýval. To však vzhledem k nedostatku mzdových prostředků nebylo možné. 11

12 Po přidělení finančních prostředků pro rok 2006 byl zakoupen nový operační systém pro počítač G4 a nová skenovací aplikace. Tato aplikace umožňuje ukládat digitalizované černobílé fotoarchiválie do formátu TIFF při hloubce 16 bit. V průběhu roku bylo přistoupeno ke zpracování digitalizovaných přírůstkových knih fotosbírky NPÚ ÚP. Stejně jako samotný proces digitalizace fotoarchiválií navazovala i tato činnost na práci, vykonanou v rámci předcházelícího úkolu vědy a výzkumu č Pro zpracování a sjednocení úpravy zápisů v přírůstkových knihách byla vytvořena makra v programech Word a Excel. Základní makro wrd2xls převádí záznamy do programu Excel (z kterého je možno bezproblémově načíst záznamy do databáze, vytvořené v programu FileMaker Pro 7.0), další korektury jsou prováděny pomocí maker už přímo v Excelu. Jedná se o kontroly, při nichž je sledováno: Zda mezi přírůstky - inventárními čísly není nevyplněný řádek. Zda každému inventárnímu číslu předchází písmeno N (negativ). Zda souhlasí počet číslic. Zda není v rámci jedné knihy porušena číselná řada. Ostatní makra kontrolují, zda je správně typograficky psána pomlčka, lomítko, počáteční a koncová závorka, dvojtečka, tečka a čárka. Do konce roku 2006 byly všechny přírůstkové knihy fondu negativů překontrolovány a převedeny do databáze, do které budou postupně vkládány náhledové zmenšeniny JPEG již naskenovaných negativů. Vedle úprav záznamů z přírůstkových knih fondu N (asi negativů) byl zahájen přepis do počítače přírůstkových knih fondu F - originálních historických fotokopií. Souběžně pokračovala v příprava digitální rekonstrukce dokumentace středověkých omítek. Práce byla soustředěna na reidentifikaci unikátního souboru fotografií pro jejich digitalizaci a výslednou pasportizaci ve vazbě na více než 70 nálezových zpráv z výzkumu, prováděného v SÚPOP v letech Původním záměrem bylo zachránit pro širší uplatnění 120 snímků středověkých omítek, prezentovaných v publikaci Mencl, V. a kol.: Výtvarný vývoj středověkých omítek, Orbis, Praha 1968, neboť soubor originálních zvětšenin byl ztracen spolu s negativy. K jejich záchraně měly být využity dochované kontaktní kopie negativů, případně ofsetové nátisky ze zmíněné publikace. Při dohledávání podkladů byly však objeveny desítky dalších významných snímků, které nebyly v publikaci použity. Tento objev zvýšil nároky na naplnění původního cíle a počet zpracovávaných snímků tak přesáhl počet 350 ks. Na základě 71 zpráv, uchovaných ve strojopisu jako jeden z výstupů výzkumu z let , bylo již prozatím rozlišeno a podrobněji popsáno 314 fotografií, z toho 212, které dosud nebyly zveřejněny. Soupis dokumentace, připravované k digitalizaci byl řešen formou katalogu, který měl zároveň povahu scénáře pro následné zpracování. Jako příklad výsledného pasportu byl k digitalizaci fotodokumentace vybrán a zpracován nedostavěný pozdně gotický klášter paulánů v Kuklově. rok 2007 V roce 2007 byl dále propracováván postup digitalizace fotosbírky a archivace vznikajících digitalizátů - při digitalizaci sbírkových negativů byli řešitelé tohoto úkolu často postaveni před problém tonálního rozsahu snímků. V praxi se ukázalo, že některé z hlediska přílišného rozpětí světel a stínů problematické černobílé negativy je třeba skenovat v režimu RGB, tedy jako barevnou předlohu, a teprve pak je v programu Photoshop převést do černobílé stupnice. Jde o to, že některé starší negativy mají příliš vysoký kontrast, přičemž ale kresba ve stínech i světlech zůstává na negativu relativně zachována. Původní předpoklad, že tuto věc vyřeší ukládání skenů v rozsahu 16 bitů, se ukázal jako pravdivý jen zčásti některé gradačně kritické snímky vykazovaly po naskenování i v 16ti bitových souborech ztrátu kresby buďto ve stínech, anebo naopak ve světlech. Tento problém byl vyřešen skenováním kritických negativů v režimu RGB, jako kdyby šlo o pozitiv (tzn. černá zůstává černou a bílá bílou), přičemž lze přímo ve skenovací aplikaci ovlivnit průběh strmosti tonální křivky jinak ve světlech a jinak ve stínech. Teprve po 12

13 naskenování je digitalizovaný negativ převeden v programu Photoshop na pozitiv a zpracován již obvyklým způsobem. Jde sice o časově náročnější řešení, výsledkem je ovšem plnohodnotný digitalizát bez ztráty podrobností v problémových partiích snímku. Všechny pořízené velké mateční skeny byly spolu s upravenými verzemi ve velikosti 13x18 cm uloženy na DVD ve dvou vyhotoveních a na dvou různých výrobních značkách. Kromě toho bylo vždy vypáleno ještě třetí DVD, které bylo uloženo odděleně a slouží jako pracovní disk, jako čtvrtá záloha slouží externí HDD, který byl roce 2007 zakoupen a na nějž byla všechna dosud vypálená DVD kopírována. V období od začátku ledna do konce prosince 2007 bylo digitalizováno celkem fotografických předloh, z toho 902 v kvalitě velkých digitálních archivních kopií a v kvalitě pracovních skenů fotografií z evidenčních karet ve fotosbírce nebo diapozitivů k projekci. Již na počátku roku 2007 byla uvedena do provozu databáze fotografických negativů, vytvořená v programu FileMaker. V první fázi do ní bylo převedeno cca záznamů z přírůstkových knih fotosbírky, které byly v předchozích letech přepsány do počítače a následně prošly softwarovou kontrolou z hlediska nenarušení číselné řady a částečného sjednocení úpravy zápisů. Přibližně od března 2007 byly do této databáze vkládány tonálně upravené náhledové fotografie z již digitalizovaných negativů. Databáze umožňuje vyhledávat fotodokumentaci jak podle inventárního čísla, tak podle názvu (i neúplného) objektu, případně podle dalších údajů, což ji proti stávající papírové kartotéce činí hlavně do budoucnosti mnohem operativnější. Při vkládání náhledových fotografií do databáze dochází ještě k dalšímu upřesňování zápisů v elektronické evidenční kartě snímku podle stávajících papírových karet z kartotéky. V mnoha případech se totiž některé údaje o snímku nacházejí jen v přírůstkové knize (zápisy z přírůstkových knih tvoří obsah elektronických karet v databázi) a jiné na kartě v kartotéce. Ruční vkládání snímků do databáze s upřesňováním záznamů přináší tolik žádoucí sloučení z obou zdrojů informací. Ukázka elektronické karty v databázi negativů z fotosbírky NPÚ ÚP: Ve druhé polovině roku 2007 bylo přistoupeno k digitální rekonstrukci fotodokumentace středověkých omítek. Pro postupné digitální zpracování této dokumentace byly závazné scénáře, zpracované pod názvem Pasportizace historicky významného souboru dokumentace, dochované z výzkumu středověkých omítek, prováděného SÚPPOP v šedesátých letech 20. století na vybraných památkách v Čechách, na Moravě a na Slovensku. Scénáře byly řešeny v rámci výzkumného úkolu v termínu do Z celkového počtu 88 scénářů, uspořádaných v souborech I - V a zahrnujících 370 reidentifikovaných fotografií bylo pro digitální zpracování pasportů v předstihu předloženo 48 scénářů (soubory I - IV) a digitalizováno 121 fotografií. Pracovní nátisky digitálně zpracovaných 48 pasportů byly předány spoluřešitelům úkolu ke korekturám. Na základě korektur byly zpracovány přesné makety stránek, podle kterých byly v programu Photoshop smontovány digitalizované fotografie s textem do souborů ve formátu TIFF, určených pro nasvícení na fotografický papír technologií Frontiér. 13

14 rok 2008 Digitalizace fotoarchiválií z fotosbírky NPÚ-ÚP pokračovala v roce 2008 podle již osvědčeného postupu základní velké mateční skeny byly pořizovány ve formátu TIFF 16 bit, z nichž pak byly odvozovány verze o velikosti 13 x 18 cm při rozlišení 300 dpi pro interní i externí badatele. Z těchto vyretušovaných a v programu Photoshop tonálně upravených verzí byly dále dávkovým způsobem odvozeny kopie JPEG o velikosti přibližně x 800 bodů pro použití v databázi. Zálohování matečních skenů a vyretušovaných a tonálně upravených kopií bylo dále zdokonaleno nasazením archivačních DVD disků s vrstvou z 24-karátového zlata, u nichž výrobce udává trvanlivost 100 let. Kromě zlatého disku byly archivní digitalizáty vypalovány na dvě další DVD odlišných výrobních značek. Dvě kopie DVD (zlatá a kopie na běžném disku) jsou uloženy v prostorách fotosbírky, třetí DVD je uloženo odděleně a slouží jako pracovní kopie. Čtvrtou zálohou je externí HDD. Již na počátku roku 2008 byla úspěšně vyřešena otázka vizualizace digitalizovaných snímků na fotografickém papíře ve standardní, nekolísavé kvalitě. S bezchybnou vizualizací fotografií v digitální podobě však souvisí často opomíjená kalibrace zobrazovacích zařízení, v tomto případě počítačových monitorů. Je nutné zdůraznit, že bez pravidelné kalibrace monitorů se nelze dobrat standardních výsledků. Do fotooddělení NPÚ-ÚP byla pro tento účel pořízena kalibrační sonda EYE-ONE display 2. Kalibrací monitorů ovšem tento problém nekončí. Pro finální digitalizáty bylo ještě nutné nalézt vhodný zobrazovací profil. Po postupných testech a experimentech dospěli řešitelé k tomuto konečnému postupu: U velkých matečních skenů není u digitálních archivních kopií z fotosbírky NPÚ ÚP profil vkládán, nebo je použito univerzálního nastavení Prepres v Evropě 2 (Adobe RGB (1998), Stupně šedi Dot Gain 15%). Snímky v tomto univerzálním nastavení se zobrazují správně, pokud jsou otevírány v programu Adobe Photoshop. Většina běžných uživatelů z řad kmenových zaměstnanců NPÚ nebo externích badatelů však bude fotografie prohlížet nejčastěji v prohlížeči, který je součástí operačního systému Windows, případně v prohlížeči IrfanView, Nero Photosnap atd. Pro takové použití jsou poskytované digitální kopie z fotosbírky NPÚ-ÚP převáděny (ve Photoshopu položka převést, nikoliv přiřadit) do profilu Dot Gain 30%. Po této úpravě se snímky zobrazují na monitoru ve správném tonálním podání i v běžných prohlížečích. (Jde samozřejmě o snímky uložené ve stupních šedi, nikoliv v RGB.) Praxe ukázala, že naskenované fotoarchiválie, uložené ve stupních šedi a s vloženým profilem Dot Gain 30%, vycházejí ve správném tonálním podání právě i jako kopie na fotografickém papíře zhotovené na minilabech Frontier. V období od začátku ledna do konce prosince 2008 bylo digitalizováno celkem fotografických předloh, z toho 898 v kvalitě velkých digitálních archivních kopií a v kvalitě pracovních skenů fotografií z evidenčních karet ve fotosbírce nebo dia 24x36 mm k projekci. Dosavadní výsledky, postupy prací a zkušenosti s digitalizací fotosbírky NPÚ-ÚP byly hlavním řešitelem shrnuty a publikovány v článku ve Zprávách památkové péče 2008/2. V návaznosti na výzkumný úkol č byla završena spolupráce na řešení dílčího úkolu Pasportizace významného souboru dokumentace dochované z výzkumu středověkých omítek, prováděného SÚPPOP v Praze v šedesátých letech 20. století na vybraných památkách v Čechách, na Moravě a na Slovensku. Veškeré podklady (v několika málo případech existovaly originální negativy, zařazené v 60. letech do fotosbírky NPÚ-ÚP) byly naskenovány, vyretušovány, tonálně maximálně vytěženy a fotocestou vloženy do stránek A4 spolu s příslušnými texty. U ofsetových tisků byl do únosné míry softwarově potlačen tiskový rastr. Výsledné fotokopie byly zařazeny do pěti souborů pasportů. V návaznosti na II. a III. soubor pasportů, zpracovaných v roce 2007, byl v roce 2008 dokončen soubor IV. a kompletně zpracován nejrozsáhlejší soubor V., rozdělený do dvou částí V 1 a V 2. Z celkového počtu 338 fotografií, prezentovaných v těchto pěti souborech (přičemž v pasportu /67/ Rabí byly dva snímky složeny fotomontáží) bylo v roce 2008 digitálně zpracováno 285 fotografií. 14

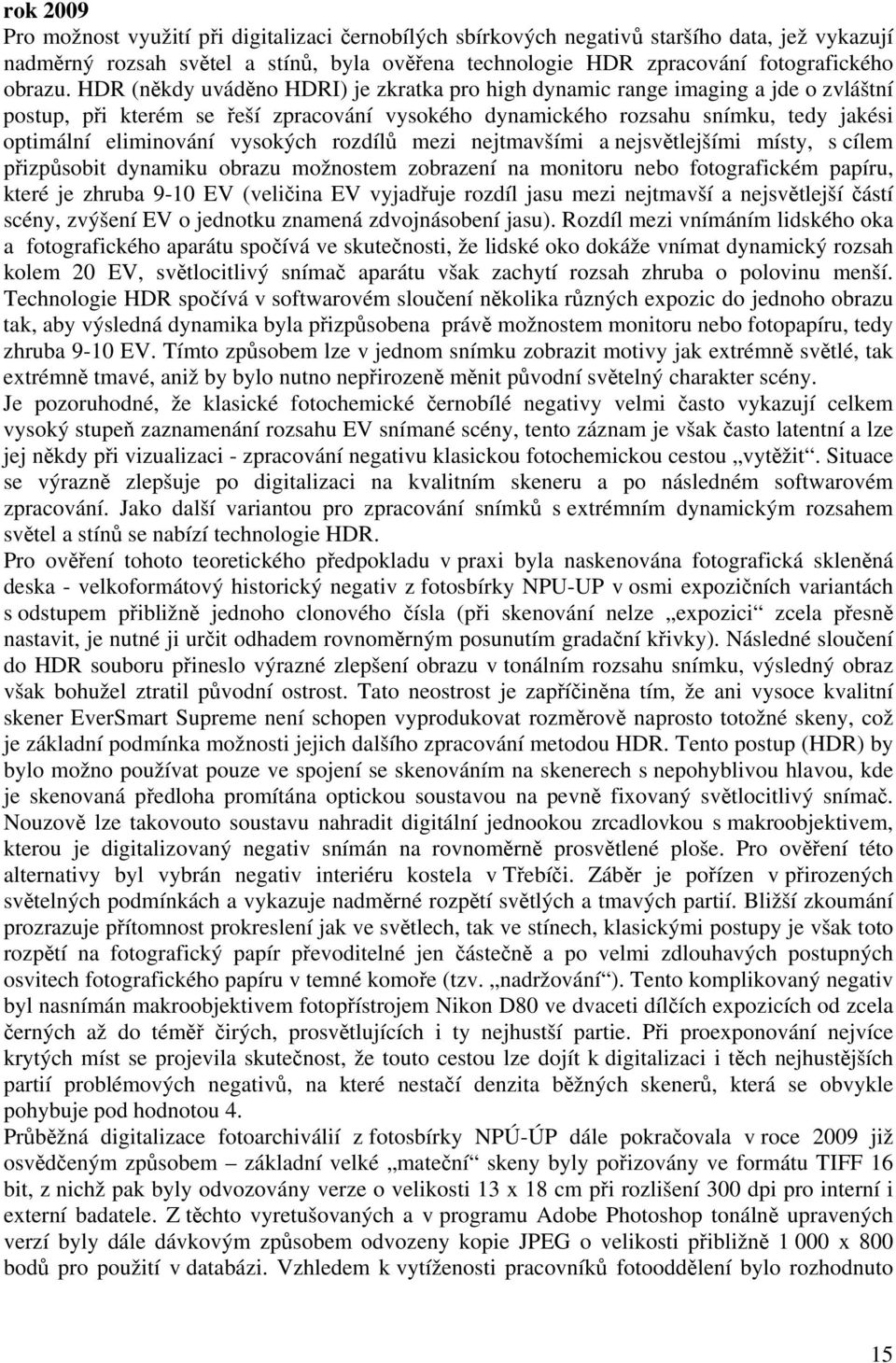

15 rok 2009 Pro možnost využití při digitalizaci černobílých sbírkových negativů staršího data, jež vykazují nadměrný rozsah světel a stínů, byla ověřena technologie HDR zpracování fotografického obrazu. HDR (někdy uváděno HDRI) je zkratka pro high dynamic range imaging a jde o zvláštní postup, při kterém se řeší zpracování vysokého dynamického rozsahu snímku, tedy jakési optimální eliminování vysokých rozdílů mezi nejtmavšími a nejsvětlejšími místy, s cílem přizpůsobit dynamiku obrazu možnostem zobrazení na monitoru nebo fotografickém papíru, které je zhruba 9-10 EV (veličina EV vyjadřuje rozdíl jasu mezi nejtmavší a nejsvětlejší částí scény, zvýšení EV o jednotku znamená zdvojnásobení jasu). Rozdíl mezi vnímáním lidského oka a fotografického aparátu spočívá ve skutečnosti, že lidské oko dokáže vnímat dynamický rozsah kolem 20 EV, světlocitlivý snímač aparátu však zachytí rozsah zhruba o polovinu menší. Technologie HDR spočívá v softwarovém sloučení několika různých expozic do jednoho obrazu tak, aby výsledná dynamika byla přizpůsobena právě možnostem monitoru nebo fotopapíru, tedy zhruba 9-10 EV. Tímto způsobem lze v jednom snímku zobrazit motivy jak extrémně světlé, tak extrémně tmavé, aniž by bylo nutno nepřirozeně měnit původní světelný charakter scény. Je pozoruhodné, že klasické fotochemické černobílé negativy velmi často vykazují celkem vysoký stupeň zaznamenání rozsahu EV snímané scény, tento záznam je však často latentní a lze jej někdy při vizualizaci - zpracování negativu klasickou fotochemickou cestou vytěžit. Situace se výrazně zlepšuje po digitalizaci na kvalitním skeneru a po následném softwarovém zpracování. Jako další variantou pro zpracování snímků s extrémním dynamickým rozsahem světel a stínů se nabízí technologie HDR. Pro ověření tohoto teoretického předpokladu v praxi byla naskenována fotografická skleněná deska - velkoformátový historický negativ z fotosbírky NPU-UP v osmi expozičních variantách s odstupem přibližně jednoho clonového čísla (při skenování nelze expozici zcela přesně nastavit, je nutné ji určit odhadem rovnoměrným posunutím gradační křivky). Následné sloučení do HDR souboru přineslo výrazné zlepšení obrazu v tonálním rozsahu snímku, výsledný obraz však bohužel ztratil původní ostrost. Tato neostrost je zapříčiněna tím, že ani vysoce kvalitní skener EverSmart Supreme není schopen vyprodukovat rozměrově naprosto totožné skeny, což je základní podmínka možnosti jejich dalšího zpracování metodou HDR. Tento postup (HDR) by bylo možno používat pouze ve spojení se skenováním na skenerech s nepohyblivou hlavou, kde je skenovaná předloha promítána optickou soustavou na pevně fixovaný světlocitlivý snímač. Nouzově lze takovouto soustavu nahradit digitální jednookou zrcadlovkou s makroobjektivem, kterou je digitalizovaný negativ snímán na rovnoměrně prosvětlené ploše. Pro ověření této alternativy byl vybrán negativ interiéru kostela v Třebíči. Záběr je pořízen v přirozených světelných podmínkách a vykazuje nadměrné rozpětí světlých a tmavých partií. Bližší zkoumání prozrazuje přítomnost prokreslení jak ve světlech, tak ve stínech, klasickými postupy je však toto rozpětí na fotografický papír převoditelné jen částečně a po velmi zdlouhavých postupných osvitech fotografického papíru v temné komoře (tzv. nadržování ). Tento komplikovaný negativ byl nasnímán makroobjektivem fotopřístrojem Nikon D80 ve dvaceti dílčích expozicích od zcela černých až do téměř čirých, prosvětlujících i ty nejhustší partie. Při proexponování nejvíce krytých míst se projevila skutečnost, že touto cestou lze dojít k digitalizaci i těch nejhustějších partií problémových negativů, na které nestačí denzita běžných skenerů, která se obvykle pohybuje pod hodnotou 4. Průběžná digitalizace fotoarchiválií z fotosbírky NPÚ-ÚP dále pokračovala v roce 2009 již osvědčeným způsobem základní velké mateční skeny byly pořizovány ve formátu TIFF 16 bit, z nichž pak byly odvozovány verze o velikosti 13 x 18 cm při rozlišení 300 dpi pro interní i externí badatele. Z těchto vyretušovaných a v programu Adobe Photoshop tonálně upravených verzí byly dále dávkovým způsobem odvozeny kopie JPEG o velikosti přibližně x 800 bodů pro použití v databázi. Vzhledem k vytíženosti pracovníků fotooddělení bylo rozhodnuto 15

16 v následujícím období vypustit časově náročnou retuš finálních verzí digitalizátů z fondu N (černobílé negativy) a provádět u nich pouze gradační a tonální zpracování. Digitalizáty z fondu F (historické originální fotokopie) byly retušovány i nadále, neboť je z nich třeba průběžně zhotovovat finální kopie na fotografickém papíře, které jsou určeny pro zhotovování evidenčních karet fotosbírky a pro badatelskou činnost interních i externích klientů NPÚ ÚP. Databáze digitalizátů byla nainstalována v prostoru fotosbírky na PC, které bylo vybaveno dvěma zrcadlově spojenými HDD pro zabezpečení eventuální ztráty obrazových i textových dat. V období od začátku ledna do října 2009 bylo digitalizováno celkem fotografických předloh, z toho 441 v kvalitě velkých digitálních archivních kopií a v kvalitě pracovních skenů fotografií z evidenčních karet ve fotosbírce nebo dia 24x36 mm k projekci. Nižší počet skenů v kvalitě velkých digitálních archívních kopií oproti minulým rokům zapříčinilo v roce 2009 intenzívní nasazení pracovníků fotooddělení na přípravu publikace NPÚ Hrady, zámky a další památky ve správě Národního památkového ústavu. V předchozím roce dokončená digitální rekonstrukce souboru dokumentace středověkkých omítek byla popsána v článku pro ZPP. rok 2010 Vzhledem k blížícímu se závěru výzkumného úkolu byla v roce 2010 zahájena příprava metodického textu, který měl shrnout všechny v průběhu řešení úkolu nashromážděné poznatky a definovat přesný postup vytvoření elektronického pasportu památkového objektu. Řešitelům úkolu šlo v tomto případě především o jasné a srozumitelné vysvětlení principů užitých metod v oblasti digitalizace plošných obrazových předloh, 3D skeningu jak jednotlivých předmětů, tak celých objektů budov, generování 3D modelů a využitelnost prostorových dat k získávání různorodých výstupů, v neposlední řadě pak seznámení s novými způsoby evidence předmětů z mobiliárního fondu, elektronicky propojitelnými s prostorovými daty, respektive popis problematiky možného způsobu propojení atributových dat s daty prostorovými, přičemž atributovými daty rozumíme data, obsažená v klasických stávajících databázích, prostotová data jsou pak tvořena informacemi o geometrickém tvaru objektu, jako je např. půdorys budovy, 3D model budovy, atd. Geografická data spojují obojí druh dat dohromady. Jako první krok k metodickému textu - finálnímu výstupu úkolu 02103, byla nevržena struktura budoucí metodiky a stanoveny termíny plnění dílčích kroků, směřujících ke konečné verzi publikace. Kromě postupné digitalizace fotografických negativů či pozitivů z fondů fotosbírky NPÚ ÚP byla věnována pozornost digitalizaci nefotografických obrazových předloh, jmenovitě digitalizaci knihovních fondů. Řešitelé si v tomto směru nemohli bohužel pro nedostatek finančních prostředků příliš vybírat mezi různými značkami a typy vyráběných zařízení, neboť byli odkázáni pouze na sponzorské zapůjčení příslušné techniky. Otázkou k řešení bylo stejně jako v případě fotoarchiválií stanovení vhodného režimu a parametrů digitalizace tisků. Dosažené výsledky byly využity při přípravě metodické publikace. V souvislosti s hledáním optimálního způsobu digitalizace knihovních fondů byla díky možnosti zapůjčení čárového testu, používaného v někdejší zkušebně VÚZORT, prověřována praktická schopnost zaznamenání faktického rozlišení digitalizovaných předloh. 16

17 V období od začátku ledna do konce roku 2010 bylo digitalizováno celkem fotografických předloh, z toho 732 v kvalitě velkých digitálních archivních kopií a v kvalitě pracovních skenů fotografií z evidenčních karet ve fotosbírce. Nižší počet skenů v kvalitě velkých digitálních archívních kopií oproti minulým rokům zapříčinily dva důvody. Tím prvním je přechod na skenování a ukládání souborů v režimu RGB oproti minulým rokům, kdy bylo praktikováno u čb. předloh skenování a ukládání pouze ve stupňích šedi. Změna byla provedena pod vlivem nástupu nové verze SW Photoshop CS4. Díky tomuto nástroji je možné mnohem dokonalejší zpracování vstupních dat dodaných skenerem, které se ale plně projeví při práci s matečními soubory, pořízenými jako barevné skeny i u černobílých předloh. Oproti 11 minutám při skenování předlohy do souboru o velikosti 127 MB ve stupních šedi trvá ovšem naskenovaní stejné předlohy v režimu RGB více než dvojnásobek (23 minut). Druhým a nezanedbatelným důvodem poklesu počtu archívních digitalizátů bylo pak i snížení počtu pracovníků fotooddělení v rámci reorganisace NPÚ. rok 2011 V průběhu roku 2011 byl postupně dopracován metodický text Metodika pro elektronický pasport zpřístupněné památky, který je jedním z hlavních závěrečných výstupů úkolu V dubnu 2011 v rámci výjezdního zasedání odborných náměsků ÚOP byla řešiteli úkolu uspořádána prezentace projektu Elektronická pasportizace památkového objektu, další prezentace spojená s ukázkami v této oblasti dosažených výsledků se uskutečnila při příležitosti konání Konference k ukončení výzkumných institucionálních záměrů Národního památkového ústavu, řešených v letech Vedle přípravy metodického textu bylo v období celého roku 2010 dále pokračováno v plnění všech tří dílčích cílů úkolu V roce 2011 bylo digitalizováno celkem fotografických předloh, z toho 770 v kvalitě velkých digitálních archivních kopií a v kvalitě pracovních skenů fotografií z evidenčních karet ve fotosbírce. Dokončen byl přepis veškerých přírůstkových knih do počítače. Díky tomu bude možné vložit do databáze (File Maker) veškerou evidenci fotodokumentace ve sbírkových fondech NPÚ, včetně fondu originálních historických fotokopií, které jsou již průběžně podle časových a personálních možností fotooddělení NPÚ ÚP digitalizovány, jejich náhledy spolu s matečními skeny o velkém rozlišení se však zatím nacházejí pouze na archivních DVD nebo externích archivních HDD. V roce 2011 se na trhu objevil nový typ digitálních stěn s kapacitou 60 Mp a více. Kromě vysokého rozlišení tyto digitální kazety pro středo a velkoformátové fotopřístroje podle výrobce dosahují rozsahu 12,5 EV. Jejich použití při snímkování (přefotografovávání) negativů jakožto alternativního řešení ke skenování hlavní řešitel ověřil za pomocí čárového testu někdejší státní zkušebny VÚZORT a digitální stěny Phase One 60Mp, kterou poskytlo pro tento účel fotooddělení ÚDU. Výsledky testu bohužel neprokázali možnost nahradit dosavadní postup digitalizace fondu negativů fotosbírky NPÚ ÚP, spočívající ve skenování. Postup řešení druhého cíle rok 2005 Projekt digitalizace vedle stávajícího fondu fotografií a negativů NPÚ Ostrava zahrnoval rovněž postupné pořizování digitálních kopií externě uložených materiálů, u nichž nemusí být vždy zaručena snadná dohledatelnost, či optimální skladovací podmínky (dokumentace, nacházející se v soukromých sbírkách, depozitářích nebo i v mobiliárních fondech památkových objektů), a hrozí proto jejich nenávratná degradace Soubory digitalizovaných snímků v roce 2005 pocházeli z fotoarchivu NPÚ, územního odborného pracoviště v Ostravě a fotografických fondů státního zámku v Hradci nad Moravicí (jedná se o soubory fotodokumentace generální opravy Bílého zámku a o soubory snímků 17

18 nemovitých kulturních památek okresu Opava). Přibližně jde asi o 1000 kusů fotografií a negativů různých formátů, zahrnujících snímky na kinofilmu, střední formát 6/6 (ev. 6/9) a ploché filmy či desky velikosti 9/12 cm. Pokud nebyl u snímku ze základní evidence mobiliárních fondů dohledán originální negativ, byla skenována alespoň jeho kontaktní kopie z karet základní evidence. Pro digitalizaci fotopředloh byl zakoupen skener Epson Expression 1680 Pro. Pokusně byly předlohy skenovány do trojnásobné velikosti (v případě kinofilmu větší) při výstupním rozlišení 300 dpi. Tato velikost se ukázala jako nedostatečná. Po konzultaci s hlavním řešitelem bylo přikročeno ke skenování předloh do formátu A4 při rozlišení 300 dpi. Skeny byly archivovány na dvojici DVD rozdílných značek ve formátu TIFF. Pro skenování velkoformátových dokumentů byl zakoupen skener HP SJ Díky technologii skenování s průhledným víkem na rozložený dokument bylo možno poměrně jednoduchou cestou skenovat předlohy větších formátů, respektive pořizovat z nich výřezy. Rozlišení 2400 dpi a 48 bitová hloubka barev se jevila pro dané účely jako dostatečná. Zkušební skeny na katastrální mapách, respektive na indikační skice Horního Benešova dopadly s uspokojivým výsledkem. Obecně lze říci, že zvolený skener nedosahuje kvalit velkoformátových průchodových skenerů, avšak vzhledem k dosažitelné kvalitě, objemu skenovaných velkoformátových dokumentů a v neposlední řadě ceně zařízení, se jednalo o nejschůdnější řešení skenování dokumentů o formátech A3 a větších. rok 2006 V průběhu celého roku bylo pokračováno ve skenování souboru fotodokumentace z fotografických fondů státního zámku v Hradci nad Moravicí. Digitalizovaná fotodokumentace je rozdělena do tří skupin, a to generální oprava Bílého zámku, soubory nemovitých kulturních památek a ostatní kulturní akce či doprovodné programy. Výše uvedené negativy se nacházely na detašovaném pracovišti na zámku v Raduni, proto bylo nutné dovézt je spolu s knihami popisů na pracoviště do Ostravy. Během roku 2006 bylo digitalizováno cca 2500 předloh, vedle negativů a fotokopií byla rovněž digitálně nasnímána vybraná plánová dokumentace. Pro snímání plánů byl použit fotopřístroj Nikon D100. Rozměrnější plány byly nasnímány jednak jako celek a dále jako soubor detailů. Projekt digitalizace vedle stávajícího fondu fotografií a negativů NPÚ Ostrava zahrnoval i postupné pořizování digitálních kopií externě uložených materiálů. Příkladem záchrany takovéto unikátní dokumentace je digitalizace skleněných desek 13/18 cm ze soukromé sbírky, které zachycují situaci vesnic v Domaslavickém údolí před zatopením Černovickou přehradou. Digitální archivní kopie těchto snímků byly doplněny potřebným značením a informacemi a byly včleněny do fondu fotografií a negativů NPÚ Ostrava. rok 2007 V roce 2007 pokračovala digitalizace fotoarchiválií, pocházejících z fotografických fondů státního zámku v Hradci nad Moravicí. Po zkopírování knih popisů byly negativy spolu s popisy předány jednotlivým pracovníkům ke zpracování. Originály knih popisů byly poté opětovně uloženy na pracovišti v Hradci nad Moravicí. Skeny byly číslovány dle čísel negativů, a pořizovány v rozlišení 600 dpi, ve formátu TIFF, negativy 6 x 6 cm byly skenovány na výslednou velikost 297 x 297 mm, negativy kinofilmu na velikost A4, negativy kinofilm 2,5 x 5,7 cm na formát A3. Pokud se vyskytovaly téměř stejné snímky pouze s minimálním rozdílem ( rozumí se stejný záběr, jiné světelné podmínky, jiný jas snímku a podobně ), ponechal se ve většině případů pouze jeden záběr. V roce 2007 bylo digitalizováno celkem fotopředloh. 18

19 Při skenování bylo zjištěno, že ne všechny negativy číselně odpovídají dodaným popiskům, v sadě týkající se reprodukcí plánů k zámku Hradec nad Moravicí je množství daleko početnější, než uvádějí popisky. Některé negativy nebyly očíslovány vůbec, proto jim byla přiřazena na konci malá písmenka x a xx. Další výraznější nesrovnalost se vyskytla u negativů 78-94_6, 78-94_7, 78-94_8 a 78-95_9 (první číslo znamená rok, druhé číslo je číslo negativu, třetí značí jiný pohled na stejný objekt). Všechny čtyři se vyskytují opět vícekrát v různých formátech. Čísla souborů byla ponechána stejná, rozlišením je pouze zdvojení malých písmen na konci souboru - aa či bb. K některým negativům zcela chyběly popisky, další popisy neodpovídali skutečnosti. Podobných nesrovnalostí bylo objeveno více. Finanční prostředky, přidělené v roce 2007, byly využity pro dovybavení kvalitní ucelené pracovní stanice sestavené z notebooku, skeneru (ten byl pořízen již v předešlém roce), HDD a externí DVD - RW mechaniky. To umožnilo vytvořit pohodlné, odzkoušené a připravené uživatelské zázemí s dobrou kvalitou výstupních materiálů, bez nutnosti neustálého dolaďování a problematického nastavování skeneru a jeho softwaru podle počítačových sestav pověřených osob, na které bylo nutno skener vždy znovu instalovat, nastavovat a následně po odvedené práci vše deinstalovat, což vedlo ke komplikacím a časovým ztrátám. Sestava navíc umožnila její operativní přemísťování na různá místa práce, ať už se jednalo o pracovníky podílející se na tomto úkolu nebo například k osobám, v jejichž soukromé sbírce se nalézají různé druhy zajímavých fotografií či negativů, jež není možné přemístit na centrální pracoviště. Pro spolehlivou archivaci naskenované fotodokumentace bylo zakoupeno velkokapacitní diskové pole Synology, které bylo nakonfigurováno v počítačové síti památkového ústavu. Toto zařízení usnadňuje a zpřehledňuje práci s naskenovanými dokumenty před jejich konečným uložením na archivní média. Ukládání archivovaných dat na disková pole také umožňilo bezproblémové odzkoušení různých databází pro archivaci a práci s daty pro volbu optimálního konečného systému. Toto řešení zároveň umožňilo zřízení síťového přístupu k diskovým polím pro počítače zaměstnanců památkového ústavu v Ostravě. Schéma začlenění diskových polí Synology do sítě NPÚ územního odborného pracoviště v Ostravě: rok 2008 V roce 2008 byla dokončena digitalizace negativů ze sbírek státního zámku v Hradci nad Moravicí a započalo skenování negativů, které pocházejí již z NPÚ územního odborné pracoviště v Ostravě. Negativy se nacházejí na detašovaném pracovišti na Dole Michal, odkud byly dováženy na pracoviště v Korejské ulici a odtud pak dále poskytovány jednotlivým pracovníkům spolu s kopiemi knih popisů pro další práci. Originály knih popisů jsou uloženy na územním odborném pracovišti v Korejské ulici. Pořízená data byla přesunuta na velkokapacitní disková pole Synology s kapacitou 2TB, která jsou připojena k počítačové síti NPÚ-ÚOP Ostrava. V případě potřeby bude možno doplnit další pole v ceně cca Kč s montáží a instalací. Na této síti by měly v budoucnu být digitální verze fotoarchiválií k dispozici v přehledné adresářové struktuře všem uživatelům sítě NPÚ-ÚOP Ostrava. Po dokončení intranetového spojení s detašovanými pracovišti budou tato data k dispozici také uživatelům těchto pracovišť. 19

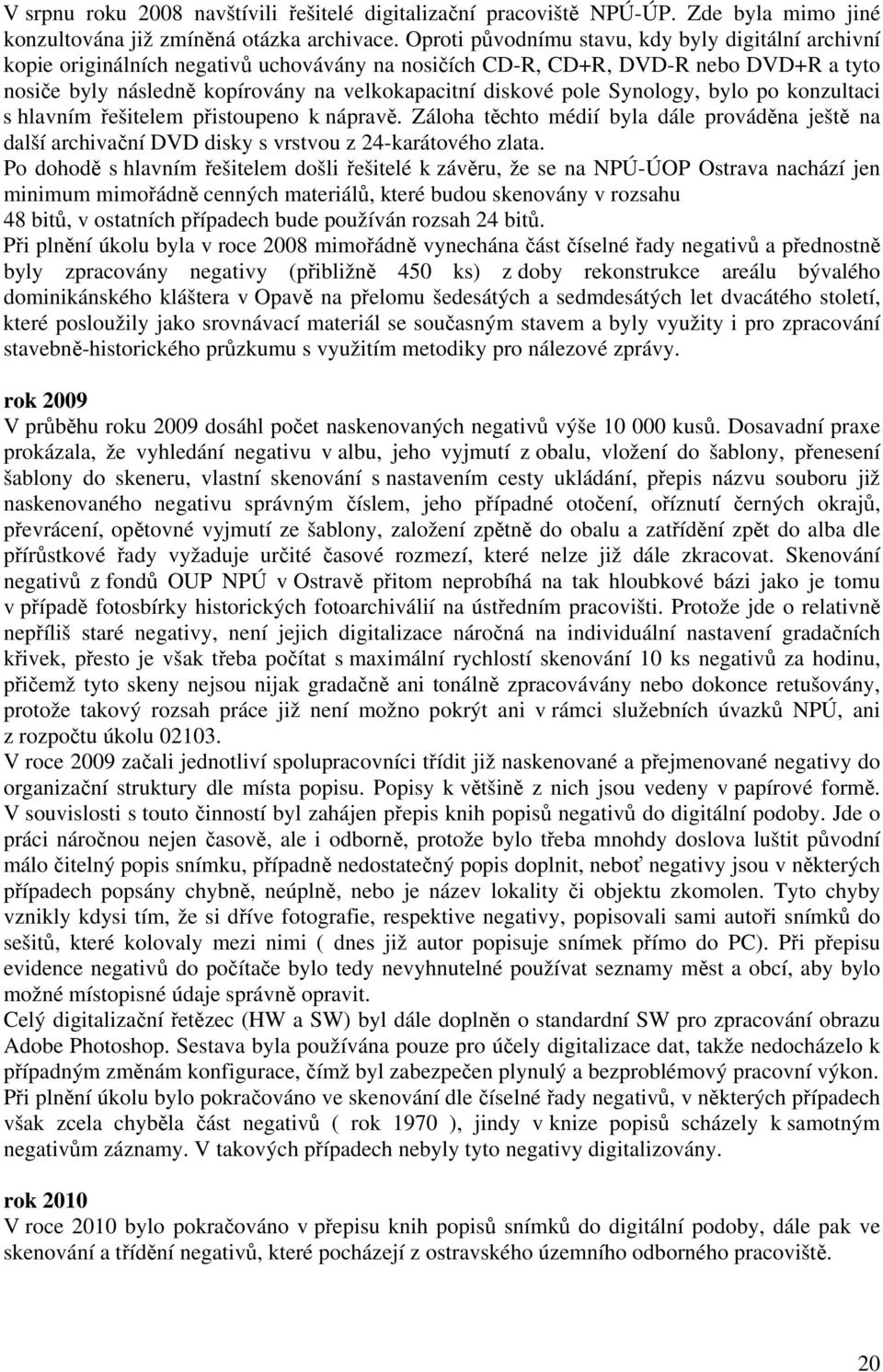

20 V srpnu roku 2008 navštívili řešitelé digitalizační pracoviště NPÚ-ÚP. Zde byla mimo jiné konzultována již zmíněná otázka archivace. Oproti původnímu stavu, kdy byly digitální archivní kopie originálních negativů uchovávány na nosičích CD-R, CD+R, DVD-R nebo DVD+R a tyto nosiče byly následně kopírovány na velkokapacitní diskové pole Synology, bylo po konzultaci s hlavním řešitelem přistoupeno k nápravě. Záloha těchto médií byla dále prováděna ještě na další archivační DVD disky s vrstvou z 24-karátového zlata. Po dohodě s hlavním řešitelem došli řešitelé k závěru, že se na NPÚ-ÚOP Ostrava nachází jen minimum mimořádně cenných materiálů, které budou skenovány v rozsahu 48 bitů, v ostatních případech bude používán rozsah 24 bitů. Při plnění úkolu byla v roce 2008 mimořádně vynechána část číselné řady negativů a přednostně byly zpracovány negativy (přibližně 450 ks) z doby rekonstrukce areálu bývalého dominikánského kláštera v Opavě na přelomu šedesátých a sedmdesátých let dvacátého století, které posloužily jako srovnávací materiál se současným stavem a byly využity i pro zpracování stavebně-historického průzkumu s využitím metodiky pro nálezové zprávy. rok 2009 V průběhu roku 2009 dosáhl počet naskenovaných negativů výše kusů. Dosavadní praxe prokázala, že vyhledání negativu v albu, jeho vyjmutí z obalu, vložení do šablony, přenesení šablony do skeneru, vlastní skenování s nastavením cesty ukládání, přepis názvu souboru již naskenovaného negativu správným číslem, jeho případné otočení, oříznutí černých okrajů, převrácení, opětovné vyjmutí ze šablony, založení zpětně do obalu a zatřídění zpět do alba dle přírůstkové řady vyžaduje určité časové rozmezí, které nelze již dále zkracovat. Skenování negativů z fondů OUP NPÚ v Ostravě přitom neprobíhá na tak hloubkové bázi jako je tomu v případě fotosbírky historických fotoarchiválií na ústředním pracovišti. Protože jde o relativně nepříliš staré negativy, není jejich digitalizace náročná na individuální nastavení gradačních křivek, přesto je však třeba počítat s maximální rychlostí skenování 10 ks negativů za hodinu, přičemž tyto skeny nejsou nijak gradačně ani tonálně zpracovávány nebo dokonce retušovány, protože takový rozsah práce již není možno pokrýt ani v rámci služebních úvazků NPÚ, ani z rozpočtu úkolu V roce 2009 začali jednotliví spolupracovníci třídit již naskenované a přejmenované negativy do organizační struktury dle místa popisu. Popisy k většině z nich jsou vedeny v papírové formě. V souvislosti s touto činností byl zahájen přepis knih popisů negativů do digitální podoby. Jde o práci náročnou nejen časově, ale i odborně, protože bylo třeba mnohdy doslova luštit původní málo čitelný popis snímku, případně nedostatečný popis doplnit, neboť negativy jsou v některých případech popsány chybně, neúplně, nebo je název lokality či objektu zkomolen. Tyto chyby vznikly kdysi tím, že si dříve fotografie, respektive negativy, popisovali sami autoři snímků do sešitů, které kolovaly mezi nimi ( dnes již autor popisuje snímek přímo do PC). Při přepisu evidence negativů do počítače bylo tedy nevyhnutelné používat seznamy měst a obcí, aby bylo možné místopisné údaje správně opravit. Celý digitalizační řetězec (HW a SW) byl dále doplněn o standardní SW pro zpracování obrazu Adobe Photoshop. Sestava byla používána pouze pro účely digitalizace dat, takže nedocházelo k případným změnám konfigurace, čímž byl zabezpečen plynulý a bezproblémový pracovní výkon. Při plnění úkolu bylo pokračováno ve skenování dle číselné řady negativů, v některých případech však zcela chyběla část negativů ( rok 1970 ), jindy v knize popisů scházely k samotným negativům záznamy. V takových případech nebyly tyto negativy digitalizovány. rok 2010 V roce 2010 bylo pokračováno v přepisu knih popisů snímků do digitální podoby, dále pak ve skenování a třídění negativů, které pocházejí z ostravského územního odborného pracoviště. 20

21 Do konce roku bylo do digitální podoby převedeno cca záznamů a celkové množství do počítače přepsaných záznamů tak dosáhlo výše přibližně V druhé polovině roku 2010 byl rovněž zahájen import záznamů a náhledů příslušných naskenovaných negativů do databáze, vytvořené v programu File Maker, která se osvědčila a je používána ve fotosbírce ústředního pracoviště NPÚ. Po importu náhledů snímků do databáze k nim budou přiřazena i metadata, vzniklá v lokálních databázích. Evidenční elektronická karta z databáze, vytvořené v programu File Maker. Stejná databáze je používána na pracovišti fotosbírky NPÚ ÚP. Při plnění úkolu bylo opět objeveno určité množství popisů, ke kterým negativy chybějí, a nebo naopak negativů, které nejsou popsány. V těchto případech se řešitelé rozhodli neznámé nepopsané negativy prozatím nedigitalizovat. rok 2011 V roce 2011 dále postupoval převod knih popisů negativů z fotoarchivu ÚOP v Ostravě do digitální podoby, rovněž tak digitalizace vlastních analogových fotopředloh. V době ukončení úkolu je naskenováno celkem kusů negativů. I když digitalizace fotodokumentace není zaměřena tak hloubkově stran požadavků na převod analogových podkladů do digitální podoby, jako na ústředním pracovišti, nelze tuto činnost již více urychlit - zpracování cca. 760 negativů si vyžádá přibližně 100 hodin práce. Do tohoto vyčíslení není navíc zahrnut čas na konečnou archivaci dat, tedy vypálení na DVD nosiče, uložení na diskové pole, atd. V případě převodu knih popisů fotodokumentace do digitální podoby bylo přepsáno do počítače přibližně dalších záznamů. K většině negativů jsou popisy zatím vedeny stále v papírové podobě, přepis knih popisů je náročný nejen časově, ale i odborně (snímky jsou v některých případech popsány chybně, záznamy jsou neúplné, název lokality nebo místa bývá často zkomolen). Ukázka původního sešitu s popisem fotodokumentace Náhledy digitalizované fotodokumentace jsou importovány do databáze, vytvořené v programu FileMaker a dále rozšířené Jde zejména o obohacení o pole pro popis negativů podle vzoru původní databáze, dříve na územním odborném pracovišti v Ostravě používané. Nynější databáze současně umožňuje i tisk samolepících štítků, pomocí kterých lze identifikovat jednotlivé pozitivy. Zároveň v ní jsou uplatněny principy zabraňující vytvoření duplicitních záznamů a adresné sledování změn v existujících záznamech (kdo a kdy pořídil zápis, atd). 21

22 Ukázka převedených popisů fotodokumentace do digitální podoby Identifikační lepící štítek na jednotlivé fotografie, vygenerovaný z popisů v databázi Ke dni je importováno do databáze 498 náhledů naskenovaných negativů, k nimž jsou přiřazena metadata. Propojení již neskenovaných snímků s digitalizovanými popisy je řešeno průběžně, v databázi byla dále provedena optimalizace číselníků okresů, pracuje se rovněž i na optimalizace číselníků obcí a objektů. Z celkového počtu kusů naskenovaných negativů pochází negativů z fotoarchivu státního zámku v Hradci nad Moravicí a Raduně. K těmto negativům byl již popis fotografií do digitální podoby převeden. Master skeny negativů jsou uloženy na DVD nosičích, dále na diskových polích včetně zmenšených náhledů. Celkový počet digitálních popisů v databázi činí přes záznamů. Kromě popisů fotografií z fotoarchivu zámku z Hradce nad Moravicí a zámku z Raduně jde o popisy fotografií z ostravského fotoarchivu, včetně snímků, pořizovaných kdysi ještě na kinofilm. Zároveň jsou v databázi popsány již některé digitální fotografie, jde ale především o fotografie z Integrovaného systému ochrany movitého kulturního dědictví a revizí movitých kulturních památek. I po ukončení tohoto vědecko-výzkumného úkolu v letošním roce by současní řešitelé rádi dále pokračovali v započatém a v praxi ověřeném procesu digitalizace dalších negativů z ostravského fotoarchivu a s převáděním údajů v knihách popisů fotodokumentace do databáze. Jde ovšem o činnost časově a zejména personálně velmi náročnou - jen v ostravském fotoarchivu se nachází kolem negativů a naléhavá potřeba jejich digitalizace naráží na problém nedostatku pracovníků, kteří by mohli kromě své běžné agendy zvládat i úkony, týkající se tohoto záměru. Tento stav by bylo vhodné napravit, neboť archivní, často desítky let stará, již vlastně historická fotodokumentace, digitalizovaná a tedy rychle dostupná v elektronické podobě, může být velmi cenným, nepostradatelným zdrojem informací pro badatele z různých oborů při jejich výzkumu a srovnávání, zejména z toho důvodu, že obrazové sdělení bývá zpravidla jasně výmluvné a mimořádně přesné. Na tomto poli může být nalezeno mnoho ojedinělých a zapomenutých informací, což podtrhuje přínosnost úkolu a obecně významu digitalizace, přinášející zlepšení dostupnosti a využitelnosti cenných fondů, kterými fotoarchivy odborných pracovišť NPÚ zcela jistě jsou a svou pozornost si právem zaslouží. Postup řešení třetího cíle rok 2005 U zvolené NKP zámek Kozel byla propojena mapová a plánová dokumentace. GIS (geografický informační systém) Kozel, obsahující prostorová a atributová data, který umožňuje jejich efektivní sběr, správu a vizualizaci, plní tři základní funkce : 22

23 komplexní evidence majetku nemovitého a movitého výstup pro potřeby státního seznamu vizualizace 3D pro badatelské a prezentační účely. Při snaze postupně zaměřit jednotlivé stavební objekty areálu NKP Kozel bylo na vzorku zámecké kaple prověřeno 2D zobrazení, které počítá s rozšířením na 3D. V roce 2005 byly dále realizovány následující práce: 1) Vyhotovení technické mapy zámku Kozel, zakreslení do mapy katastru nemovitostí s napojením na informace z katastru nemovitostí o spravovaném území a o informacích o vlastnictví sousedních nemovitostí. 2) Zaměření skutečných průběhů inženýrských sítí.vytvoření mapy nových rozvodů a její propojení s databází. 3) Provedení dokumentace zeleně s doplněním o digitální fotografie nástrojem VIRIDIS, spojení těchto informací o zeleni s databází. 4) Vyhotovení letecké ortofotomapy daného území a její spojení s databází. rok 2006 V průběhu roku 2006 pokračovaly práce na propojení mapové a plánové dokumentace národní kulturní památky Kozel tak, aby výsledný elektronický pasport umožnil uživateli získat okamžitý a relativně úplný souhrn informací o památce. Následně bylo přikročeno k pořízení prostorových dat jízdárny, konírny a lokajny pomocí technologie 3D laserového skenování. Jde o bezkontaktní pořizování prostorových dat pokrytím zaměřovaného objektu pomyslnou množinou bodů. Výsledkem je v krátké době pořízený soubor dat, který lze archivovat jako základní komplexní informaci o objektu a podle potřeb z něj dodatečně generovat 3D model, vrstevnice, řezy, atd. K řešení pro rok 2006 byla dále vybrána problematika uložení prostorových dat do geodetické databáze. Jako vstupní prostorová data byla použita architektonická a geodetická data a dále data pořízená laserovým skenováním. Byla navržena struktura báze dat pro uložení nově naměřených dat laserovým skenerem a existujících architektonických a geodetických dat areálu zámku Kozel. rok 2007 Jako jeden z výstupů řešení třetího cíle výzkumného úkolu bylo vypracováno schéma jednotlivých činností, vykonávaných při správě kulturního majetku. Tato struktura je určující pro stanovení poměrů a postavení jednotlivých činností v rámci navrhovaného pasportu. Snahou řešitelů bylo vytvořit jednotný systém evidence a identifikace kulturního majetku respektující obecné - nejlépe mezinárodní standardy, které jsou v oblasti prostorových - respektive geodetických dat známy jako standardy INSPIRE, OGC apod.. Problematická je oblast atributových dat, kde mohli řešitelé zatím pracovat pouze s národními nebo pouze oborovými uzancemi. Za úspěch lze považovat zharmonizování některých databázových výstupů, jako je například tzv. policejní karta coby výstup z oborové evidence movitého kulturního majetku CastIS pro potřeby i mezinárodních bezpečnostních orgánů. Při použití softwarového nástroje ArcGIS jako víceuživatelského podnikového systému předpokládají řešitelé použití komerčních relačních databází (RDBMS) typu SQL SERVER, ORACLE, INFORMIX, pro ukládání používaného velkého objemu dat. ArcSDE umožňuje, aby si současně více uživatelů data prohlíželo a případně je editovalo. Navrhovaná organizační struktura činností vykonávaných na kulturním majetku při jeho správě prokazuje vazby a souvislosti, které původně těží z jeho kvalitní evidence a identifikace a posléze slouží pro jeho správu a obnovu. Vedle vypracování schématu činností, vykonávaných při správě kulturního majetku, pokračovaly, stejně jako v předchozím roce, práce na pořízení prostorových dat pomocí laserscanu - tentokrát vlastní zámecké budovy. 23

24 V roce 2006 byla navržena metodika sběru, zpracování a uložení dat do prostorové databáze pro účely památkové péče na objektu kaple v areálu zámku Kozel. Struktura uložení dat byla koncipována takovým způsobem, aby umožnila jak prostorovou evidenci (řešenou ve 2D) nemovitých památek s vazbou na atributové databáze mobiliáře, tak i 3D prezentaci. V roce 2007 byla podle zmiňované metodiky pořízena data objektu jízdárny. Na základě pozitivních zkušeností s dvěma menšími objekty bylo dále rozhodnuto o zpracování objektu vlastního zámku. Vzhledem k větší členitosti interiéru zámecké budovy oproti předchozím dvěma budovám šlo o komplikované technické řešení. Do konce roku 2007 byly pořízeny scany vnějších a vnitřních fasád zámku a osm kompletních interiérů expozice. Ve spolupráci se Západočeskou univerzitou a oddělením evidence a dokumentace nemovitých kulturních památek NPÚ ÚOP Plzeň docházelo k harmonizaci a napojení databáze zámku Kozel na prostorovou národní databázi (budovanou na NPÚ ÚP) formou jejího selektivního zpřesňování - národní databáze má převážně úroveň podrobností o jednotlivých parcelách, budovách a významných objektech. Prostorová databáze zámku Kozel má ambice dosahovat podrobnosti půdorysů včetně interiérů a zařizovacích předmětů a dále pak databázově navázat (propojit) na existující evidenční datové báze mobiliáře a knihovního fondu. Areál NKP zámek Kozel: Souběžně s pořizováním prostorových dat objektů v areálu zámku Kozel dále v roce 2007 průběžně pokračovaly práce na propojení atributových dat - databází - z oblasti evidence movitého majetku (CASTIS) s prostorovými daty. Pro potřebu prostorové identifikace movitého kulturního majetku - mobiliáře - v rámci NKP Kozel byly nasnímány jednotlivé místnosti zámecké expozice, další instalované a úložné prostory skříní, regálů a ostatních míst z různých pohledů tak, aby bylo možné označit všechny předměty základní evidence v daném místě obsažené.v posledním čtvrtletí roku 2007 byly pak pro zlepšení orientace dále pořízeny panoramatické záběry - koule - dvaceti pěti interiérů expozice. rok 2008 V průběhu roku 2008 pokračovaly práce na pořizování prostorových dat NKP Kozel konkrétně objektu konírny pomocí laserscanu. Vzhledem k výraznému krácení přidělených finančních prostředků na řešení tohoto úkolu však nebylo možno postupovat v takovém rozsahu prací, jaký by si řešitelé přáli. Pokračováno bylo rovněž ve sběru materiálu pro rodový archiv a archiv velkostatku. Tento materiál byl průběžně digitalizován a zpracováván ve spolupráci s odbornými pracovníky Státního oblastního archivu v Plzni a Archivu města Plzně. Tato data byla ukládána do dvou samostatných databází. Dále rovněž pokračovaly práce na pořizování dat z evidence dřevin a parkového mobiliáře (lavičky, zahradní architektura altány, zábradlí, mostky apod.) v areálu zámku do pasportizačního softwarového nástroje My Trees (dříve VIRIDIS). Celkem byly zaktualizovány a převedeny do My Trees informace o 973 dřevinách a o 220 objektech parkového mobiliáře. Prověřovány byly i možnosti využití pokročilých technologií při 24

25 identifikaci dřevin a ostatních evidovaných prvků, jako jsou RDF čipy a systém GPS pro jejich prostorovou identifikaci. Dosavadní výsledky a postupy prací na tvorbě metodiky pro elektronickou pasportizaci objektu byly shrnuty v řešiteli připraveném odborném článku pro recenzovaný časopis Zprávy památkové péče. rok 2009 V roce 2009 pokračovaly práce na pořizování prostorových dat NKP Kozel. Možným výstupem z dat, pořízených geodetickými metodami, je 3D model zámeckého areálu, vytištěný na 3D tiskárně. Tato možnost byla v průběhu roku 2009 ověřována následovně: Byla stanovena kompatibilita mezi geografickým software ArcGIS a tiskovým software Z-Corp na úrovni datového formátu (VRML), dále bylo nutné řešit přetrvávající problémy se strukturou modelu. Model tvořený GIS je postaven na principu popisu povrchu (povrchový model), tiskový software pracuje s objemovým modelem, který je z povrchového modelu schopen vytvořit pouze pro čtvercové či obdélníkové oblasti. Areál zámku je nepravidelný nekonvexní N-úhelník. Bylo hledáno řešení pro vytvoření objemového modelu pro nepravidelnou oblast. Situace byla konzultována přímo s vývojáři tiskového software v USA a Anglii. Pro ověřování dalších metod dokumentace byl experimentálně použit ruční mono-chromatický 3D scaner 700 CX k načtení dat z mobiliárního předmětu, čímž bylo na tomto předmětu vyzkoušeno použití stejné metody sběru dat, jako při dokumentaci nemovitých památek, respektive stavebních objektů. Tento způsob dokumentace generačně mění možnosti a využití dokumentace - takto sběru dat, kdy je pořizována technická - plánová dokumentace. Z nasbíraných dat je zároveň možná i dokonalá vizualizace ve 3D a možným výstupem (víceméně převratným na poli dokumentace) je reálná trojrozměrná replika mobiliárního předmětu, kterou lze vytvořit na 3D tiskárně. Fotografie repliky předmětu z mobiliárního fondu, vytvořená z naskenovaných dat 3D tiskárnou. rok 2010 I přes minimální množství přidělených finančních prostředků v průběhu roku pokračovaly práce na pořizování prostorových dat NKP Kozel. Jeden z možných výstupů z dat, pořízených laserscanem při skenování budov v areáu NKP Kozel - tzv. drátěný model objektu Postupně pořizované kompletní zaměření všech budov areálu NKP Kozel by mělo vyústit experimentálním vytištěním modelu na 3D tiskárně. Účelem uvažovaného 3D tištěného modelu zámeckého areálu je ověření využití takového modelu pro prezentaci a dokumentaci. Tomuto záměru byl podřízen výběr měřítka, ze kterého se odvíjely další parametry. Uvažované měřítkové rozpětí se pohybovalo od měřítka 1 : 200 po 1 : 800. Uvažována byla celková velikost areálu (825 x 720 m), jeho výšková členitost (převýšení 80 m) a výška budov (v průměru 10 až 25

26 12 m). Byl hledán kompromis mezi výslednou velikostí modelu (limity pro jeho umístění, cena) a úrovní zobrazeného detailu. Při přechodu od virtuálního 3D modelu zámeckého areálu k jeho fyzické realizaci 3D tiskem bylo potřeba zvážit odlišnosti obou modelů a prostředí, ve kterých je modely možno prohlížet. Virtuální model je omezen poměrně hrubým rastrem monitoru (řádově 1000 na 1000 obrazových bodů a hustotě většinou dpi) ale je možné jej v podstatě libovolně přibližovat, oddalovat a nahlížet z různých úhlů. Fyzický model z 3D tiskárny má oproti virtuálnímu modelu větší jemnost - až 0,089 mm (tloušťka nanášené vrstvy), což odpovídá rozlišení 285 dpi - ale zároveň pouze jedno, dopředu zvolené měřítko. Bylo rozhodnuto vytisknout jednu zkušební dlaždici v měřítku 1 : 400 s plnobarevným potiskem ortofotomapou, se schematickým zobrazením jedné do terénu zapuštěné budovy (zámecká lednice) a několika malých staveních detailů (mostek přes potok, hráz). Pro účely tisku byl detailně upraven průběh digitálního modelu reliéfu zejména v oblastech hřbetnic, údolnic a vodních ploch. Tisk byl realizován v náhledové kvalitě s tloušťkou nanášené vrstvy 0,1 mm Realizací 3D tisku zkušební dlaždice bylo ověřeno několik skutečností na základě kterých bylo měřítko 1 : 400 pro areál zámku Kozel přijato jako kompromis mezi úrovní detailu a velikostí, potažmo cenou modelu: I přes využití v současné době maximálně podrobné ortofotomapy (velikost pixelu v realitě 0,1 m, v modelu a 0,25 mm ~ 102 dpi) je výsledné rozlišení textury poměrně hrubé, jako podklad nicméně postačující, pokud bude povrch výsledného modelu následně doplněn modelářskými doplňky (modely vegetace, vysypání cest pískem, atp.). Při volbě podrobnějšího měřítka by nemohla být jako podklad ortofotomapa využita. Výška budov v měřítku 1 : 400 se bude pohybovat okolo 25 mm, polohová velikost je stále dostatečná (většina budov je dlouhá okolo 40 m a široká minimálně 10 m ~ 100 x 25 mm), ovšem další zmenšování měřítka by vedlo k jejich degradaci v modelu, protože u 3D vytištěných budov není žádná následná modelářská práce realizovatelná. Model bude samozřejmě nutno tisknout po dlaždicích, protože maximální velkost tisknutelné kubatury je 203 x 254 x 203 mm. Bylo proto rozhodnuto o tisku zvlášť digitálního modelu reliéfu a budov (i největší budovu v areálu, samotný objekt zámku, tak bude možno vytisknout najednou: 70 x 50 m v reálu odpovídá 175 x 125 mm v modelu). Digitální model reliéfu je třeba upravit nejen tak, jak bylo popisováno výše, ale dále je třeba jej připravit na usazení budov, které bude nutno tisknout zvlášť. Pro výsledný model je třeba využít maximálního rozlišení (0,1 mm je hrubé i pro průběh reliéfu, natož potom pro budovy). 26

27 Model realizovaný ve výše popsaném měřítku se bude skládat z odhadem 80 tiskových dlaždic (záleží na jejich umístění a orientaci) a bude mít rozměry 2 x 1,8 x 0,2 m rok 2011 Pro potřeby vytvářeného elektronického pasportu bylo v průběhu řešení tohoto úkolu postupně shromážděno velké množství plošných dokumentačních materiálů. Na základě konzultací s odbornými pracovníky Státního archivu Praha, Státního oblastního archivu v Plzni a Archivu města Plzně jsou tyto nashromážděné materiály průběžně zpracovávány a digitalizovány. Za tímto účelem byla na vzorku digitalizovaných tisků knihovního fondu NKP Zámek Kozel za pomoci podrobné analýzy s porovnáním s národními a evropskými standardy ověřována vhodnost použití následujících formátů: Formát TIFF TIFF je tzv. kontejnerový formát neboli formát, který dokáže nést různá obrazová data komprimovaná různými kodeky. Kontejner je potom jen standardní přenašeč opatřený všemi důležitými visačkami, které vnitřní formát správně identifikují a popisují. Díky tomu je TIFF velmi flexibilní formát, který dokáže kombinovat různé obrázky uvnitř jednoho souboru, dokáže používat různé barevné hloubky, různé způsoby komprese atp. Vše je postaveno na tzv. tagu (v překladu značka), pomocí kterých lze popsat obsah souboru, organizaci dat, jejich velikost, použitý způsob komprese atp. Například způsob komprese uvnitř TIFF souboru může být JPEG, ZIP, RLE či zcela bez komprese vše potřebné popíšou tagy v hlavičce TIFF souboru. Přestože je TIFF dnes široce akceptovaný standard, tak šíře jeho možností díky tagům někdy způsobuje kompatibilní problémy. Velká svoboda v tvoření různých tagů a tím k zabalení různých typů dat dovnitř formátu TIFF někdy způsobuje obtíže se čtením a pochopením obsahu souborů. Zejména při použití okrajových a méně frekventovaných možností TIFF formátu riskujete, že protistrana je nepochopí. Proto i dnes se data pro obecné použití, kde se musí předpokládat široká škála různých programů, ukládají do TIFF formátu bez komprese a s 24 bitovou barevnou hloubkou (8 bitů/kanál), kde je jistota přečtení vysoká. Jak již bylo uvedeno, pomocí tagů je možné data uvnitř TIFF souboru zkomprimovat různými metodami komprese. TIFF však umožňuje uložit data i zcela bez komprese, což je výhodné pro získání vysoké kompatibility i pro zachování maximální kvality souboru. Proto se tato možnost často využívá pro archivaci obrazů, k ukládání různých meziverzí či k předávání dat. Absence komprese ale generuje veliké soubory - 6 MPix obraz (3000x2000 pixelů) bude při 24 bitové barevné hloubce mít velikost bytů + pár bytů na hlavičku souboru (tagy), celkem tedy asi bytů. Použijte ale tuto možnost vždy, když si chcete být jisti tím, že druhá strana soubor otevře. TIFF nabízí i různé druhy komprese pro zmenšení souboru (záleží na editoru v jakém TIFF ukládáte a na jeho možnostech). Výhody: Díky kontejnerovému formátu a tagům disponuje vysokou variabilitou možností a použití. Variabilní barevná hloubka (1 bit, 8 bitů, 24 bitů, 48 bitů a další) a variabilní barevný režim. Možnost uložení zcela bez komprese, s bezeztrátovou kompresí i se ztrátovou kompresí. Široce podporovaná průhlednost včetně plynulé průhlednosti pomocí alfa kanálu. Možnost uložit ořezovou cestu. Podpora uložení Exif a ICC profilů pro správu barev Možnost uložení více stránek a/nebo více vrstev dokumentu. Nevýhody: Aby bylo možné se na kompatibilitu spolehnout, je nutné ukládat data bez komprese, bez průhlednosti a bez vrstev. U ostatních možností je otázkou, zda nebudou přijímací stranou ignorovány. Bez komprese generuje TIFF velké soubory. 27

28 Formát JPEG JPEG je zkratka z Joint Photographic Experts Group, což je název komise, která byla ustanovena v roce 1986 a v roce 1992 vytvořila standard pro ukládání a kompresi obrazů. JPEG používá ztrátovou kompresi neboli, jak již bylo uvedeno, výsledek je jiný než originál! Rozdíl je ale okem nepostřehnutelný a navíc stupeň komprese je možné v poměrně širokém rozsahu měnit. JPEG tak vyhoví jak tam, kde je potřeba maximální kvalita fotografie (např. tisk), tak tam, kde je preferována velikost souboru (internet, mail). V případě JPEGu je možné dosáhnout komprimačního poměru 1:50 až 1:100 při zanedbatelné ztrátě informace, ovšem pouze pro určitou skupinu obrázků. Pro začátek je vhodné zdůraznit, že JPEG není a ani nikdy nebyl určen pro ukládání obrázků obsahujících malé množství barev, kontrastní barevné přechody, ostré hrany, písmo apod. Dnes se však můžeme často setkat například s tím, že se do JPEGu ukládají například screenshoty obsahující text v tomto případě bude text rozmazaný a/nebo se značným způsobem zhorší komprimační poměr. JPEG je naopak určen pro ukládání fotografií, naskenovaných dokumentů (které jsou již vlastním procesem skenování rozmazané), monochromatických rentgenových a ultrazvukových snímků atd. Městská knihovna v Praze pořizuje archivní snímky na 600d dpi do formátu JPG ( Výhody: Formát umožňuje měnit úroveň komprese použité k uložení souboru typu JPEG, můžete tak ovládat velikost souboru a kvalitu obrázku. Komprese je vždy ztrátová, při vysoké kvalitě je však výsledek absolutně nerozeznatelný např. od bezeztrátového TIFF. V praxi to tedy nepředstavuje problém. Nevýhody: Při silné kompresi se v obraze objevují artefakty; Formát JPEG nepodporuje vyšší barevnou hloubku; Nepodporuje ukládání obrazu obsahujícího více vrstev Formát DJVU DjVu je kompresní technologie, která umožňuje velmi dobrou kompresi obrazových dat. Je založena na vlnkové kompresi dovolující lepší poměr mezi kvalitou a velikostí souborů než jiné technologie použité ve formátech GIF a JPG. Na trh s ní přišla firma Lizardtech ve spolupráci s AT&T. Díky svým výhodám umožňuje ukládání naskenovaných dokumentů a obrázků ve velkých rozlišeních a jejich distribuci přes internet. DjVu poskytuje prostředky k skenování katalogů, manuálů, barevných stránek z knih, novin atd. Je proto vhodných formátem pro tvorbu digitálních knihoven obsahujících naskenované dokumenty. Spektrum využití je opravdu široké. Lze ho použít skoro všude, kde se vyskytuje digitální fotografie nebo digitalizované texty. Vědecké články, obrazové katalogy, reporty nebo elektronické knihy těží z výhod tohoto formátu. Běžně využívané formáty jako PDF, JPG a GIF poskytují také dobré vlastnosti, ale DjVu je předčí svýma vlastnostmi, především velikostí a tím snadnou přenositelností. Pro převod dokumentů z rozličných formátů existuje všemožné konvertory. DjVu v sobě kombinuje výhody algoritmů směřujících ke snížení velikosti a zachování kvality obrázků a dokumentů. Je vhodný i pro slabé počítače. Pomocí jedinečné dekomprese potřebuje pouze zlomek paměti nutné k zobrazení jiných formátů. Běžné prohlížeče obrázků pracují tak, že si do paměti nejdříve dekomprimují celý obrázek, který následně zobrazují. Pokud se zobrazuje celý, jiné možnosti není, ale v případě zobrazení jen části je toto zbytečné a paměť je nevhodně využita. DjVu místo toho drží v paměti pouze komprimovaný kód obrázku a podle potřeby ho dekomprimuje a zobrazuje. Podle autorů si lze prohlížet i obrázek s rozměry 4000 x 4000 bodů na velmi slabém počítači. Další výhodou je podpora progresivního zobrazování. Tato metoda známá z JPG dovoluje rychle získat první verzi obrázku a ten pak postupně zlepšovat. První verze je stáhnuta během několika sekund a následně se po chvilce obrázek stáhne celý a zobrazí se v plné kvalitě. Hlavním vylepšením je podpora rozdělení obrázku na popředí a pozadí. Ostatní kompresory pracují tak, obrázek je pouze v jedné hladině a ta je komprimována. U fotografií je 28

29 to výhoda, protože při snížení kvality dojde k rozmazání, což u fotografií není tak vidět. Naopak u naskenovaného textu není rozmazání přípustné a při použití například JPG dojde ke ztrátě ostrosti. DjVu dokáže text od pozadí oddělit. Pro text se použije méně ztrátová komprese a pro pozadí ztrátová vlnková komprese. Národní knihovna ČR ve spolupráci s časopisem Ikaros převedla do formátu DJVU grafická data Katalogu arabských rukopisů. Výhody: Vysoká kvalita získaných obrázků, kvalitní komprese obrazu, s důrazem na zachování kresby Snížení nákladů na místa pro ukládání dokumentů, snížení přenosu po síti Podpora vrstev (obrazová, metadata, hyperlinky) Otevřený formát Nevýhody: V systémech Windows je pro prohlížení nutný plug-in Formát PDF, PDF/A Potřeba předávat si vícestránkové 2D dokumenty obsahující jak obrázky (bitmapy) tak vektory a text vedla v roce 1990 firmu Adobe k vytvoření formátu PDF. Prošel bouřlivým vývojem a dnes je de facto otevřeným standardem pro výměnu 2D (a v některých případech i 3D) dokumentů. Soubor typu PDF může obsahovat text i obrázky, přičemž tento formát zajišťuje, že se libovolný dokument na všech zařízeních zobrazí stejně. PDF/A je formátem určeným především k dlouhodobé archivaci dokumentů, přičemž poptávka po jeho zavedení vychází z prostředí publikačního průmyslu a ještě více pak podniků a institucí. PDF dává uživateli přílišnou volnost v tom, co do dokumentu vloží a jakým způsobem bude obsah dokumentu strukturovat. Po přemístění dokumentu, změně softwarového vybavení apod. pak může být daný PDF dokument problematicky zpracovatelný, resp. zobrazitelný. PDF/A definuje nároky, které musí splňovat PDF dokument, aby jej bylo možno označit za kompatibilní s daným standardem. Specifikace přitom vychází z PDF 1.4 a určuje pro kompatibilní dokument vlastnosti požadované, povolené či zakázané, jež zohledňují poslání daného formátu, tj. dlouhodobé zachování zobrazitelnosti a využitelnosti obsahu dokumentu nezávisle na použitých prostředcích. Matematická digitální knihovna vznikla s cílem uchovat matematickou literaturu vydanou na českém území v digitální podobě a zpřístupnit ji volně online Digitální jednotky jsou ukládány především ve formátu pdf. Výhody: Soubory PDF lze odvozovat z libovolného formátu pro tvorbu obsahu použitého v životním cyklu obsahu, díky čemuž je formát PDF jedním z nejflexibilnějších a nejčetnějších dostupných formátů. PDF/A, si klade za cíl být formátem pro dlouhodobé uchovávání dokumentů Nevýhody: Nutný prohlížeč (zdarma), Uzavřené řešení pod záštitou Adobe Převážná většina projektů digitálních knihoven u nás i ve světě využívá formáty tiff, jpeg, pdf, djvu. Je třeba, aby byly organizace srozuměny s tím, že neexistuje jediný formát souboru s obsahem, který je ideální pro všechny účely nebo všechny fáze životního cyklu obsahu. Realizace životních cyklů obsahu vyžaduje různé formáty souborů, kdy každý z nich je optimalizován pro určité fáze životního cyklu. Na vzorovém příkladu knihovny zámku Kozel, kdy se předlohy skenují do formátu tiff dopočítávaných 600 dpi a průměrný datový tok jedné naskenované předlohy se pohybuje cca MB (dle velikosti předlohy), doporučujeme pro studijní účely převod současného formátu do rozlišení 300dpi, přičemž tímto se datová náročnost sníží cca o 50%. Rovněž doporučujeme převod do formátu jpeg, který zaručí snížení toku tak až o 80% původní velikosti se zachováním 29

30 velmi dobré kvality. Pro náhledy doporučujeme formát djvu, který je pro tyto účely nejvhodnější a sníží datovou náročnost až o 99%. Na zákldě vyhodnocení analýzy doporučené formáty: skenování tiff uživatelské kopie jpeg náhledy djvu obrazové dokumenty s více stranami pdf, tiff 30

31 Průzkum historických materiálů a technologií Úkol s názvem Výzkum historických materiálů a technologií pro jejich aplikaci při obnově památkového fondu byl charakteristický tím, že se skládal z několika podúkolů. Podkladem pro tuto část jsou etapové zprávy řešení z let Různá struktura dat je dána změnou vedoucí řešitelky týmu vedoucí řešitelka Ing. Kopecká, vedoucí řešitelka Ing. Michoinová, Ph.D. Součástí všech etapových zpráv od roku 2007 do roku 2011 je příloha, ve které byly publikovány detailní výsledky řešení. Tyto přílohy nejsou součástí této závěrečné zprávy, data však byla odevzdávána poskytovateli průběžně. Hodnocení roku 2005 I. Materiálové průzkumy a analýzy historických materiálů, komparativní databáze analýz, hodnocení vlivu prostředků, užívaných při konzervaci materiálů. Hodnocení účinnosti různých typů prostředků antigrafitti na pískovci Pokračování v analýzách fluátových povrchů kamene (Belveder, Karlův most, Lelekovice, Bečváry) IR reflektoskopický průzkum vybraných souborů obrazů a polychromovaných dřevěných soch (sbírky NPÚ ÚOP pro Střední Čechy) II. Studium historických technologií přípravy a aplikace vápenných malt a jejich prosazování při obnově památek Cílem projektu je porozumět vlivu technologie zpracování malt na jejich trvanlivost a posílit znalost správných postupů používání vápenných malt a jejich rutinní užívání při péči o historický stavební fond Pokračovalo dlouhodobé hodnocení exteriérových velkoplošných vzorků (ohradní zeď zámecké zahrady v Zákupech od r. 2003) V rámci laboratorních experimentů byly provedeny analýzy porozity a mrazuvzdornosti vybraných vzorků malt Publikovány byly výsledky úkolu navazujícího již na předchozí institucionální projekty III. Vybudování specializovaného pracoviště pro konzervaci archeologických materiálů pro oblast severní Moravy Ve stávajících prostorách byly zpracovány a konzervovány především předměty z organických materiálů z vybraných archeologických výzkumů, většinou z Opavy a dalších historických měst regionu Na opavském detašovaném pracovišti NPÚ ÚOP v Ostravě byly dokončeny adaptace suterénu pro potřeby laboratoře Nové prostory byly vybaveny základní laboratorní výbavou, nezbytnou pro specifické potřeby konzervace archeologických nálezů organické povahy (ze dřeva, textilu, usně) a větších rozměrů Hodnocení roku 2006 I. Materiálové průzkumy a analýzy historických materiálů, komparativní databáze analýz, hodnocení vlivu prostředků, užívaných při konzervaci materiálů. I A) Pokračování v komplexním hodnocení účinnosti různých typů prostředků antigrafitti na pískovci Měření odolnosti ošetřeného a neošetřeného kamene proti mrazu, krystalizujícím solím, proti vzdušným polutantům a teplotním změnám (simulace v klimatizační komoře) Měření paropropustnosti ošetřeného a neošetřeného kamene Analýza změn morfologie povrchu kamene po jednotlivých výše uvedených zkouškách, vyjma testu paropropustnosti (SEM metodou) Zjištění hloubky penetrace antigrafitti prostředků do kamene 31

32 Měření úhlu smáčení ošetřených povrchů kapkou vody, tedy posouzení míry hydofobity nátěru Aplikace grafitti sprejů a tužek na ošetřený a neošetřený kámen-zjišťování míry přilnavosti těchto nátěrů k ošetřeným povrchům Odstranění grafitti metodou mikroabrativního čištění a následně vizuální posouzení morfologických změn povrchů kamene po čištění (SEM analýza) Vyhodnocení výsledků jednotlivých provedených zkoušek (grafy, tabulky, fotografická dokumentace), zpracování závěrečné zprávy úkolu. I B) IR reflektoskopický průzkum Byl plánován průzkum vybraných souborů obrazů a polychromovaných dřevěných soch (sbírky NPÚ ÚOP pro Střední Čechy). I C) Zkvalitnění exaktních průzkumů mikrovzorků Bylo plánováno rozšíření instrumentace optické mikroskopie a následně ověření možnosti identifikace organických pojiv s využitím fluorescenčních a luminiscenčních vlastností těchto látek. Tento bod projektu byl vázán na přidělení plánovaných investic, ke kterým nedošlo pro krácení rozpočtu. I D) Účast na tvorbě evropských technických norem a standardů v oblasti kulturního dědictví Pracovní účast v komitétu CEN 346 a v jeho pracovní skupině WG 2 (průzkumy historických materiálů)- ing. Kopecká I.E) Volba typických ochranných nátěrů na dřevo a příprava vzorků pro modelování stárnutí II. Studium historických technologií přípravy a aplikace vápenných malt a jejich prosazování při obnově památek Cílem projektu je porozumět vlivu technologie zpracování malt na jejich trvanlivost a posílit znalost správných postupů používání vápenných malt a jejich rutinní užívání v praxi při péči o historický stavební fond Měření odolnosti malt proti mrazu, krystalizujícím solím Analýza změn morfologie povrchu po jednotlivých výše uvedených zkouškách, (SEM metodou) Vyhodnocení výsledků jednotlivých provedených zkoušek Pokračování dlouhodobého hodnocení exteriérových velkoplošných vzorků (ohradní zeď zámecké zahrady v Zákupech od r. 2003) Publikování výsledky úkolu III. Vytvoření specializované laboratoře pro zpracování a konzervaci archeologických nálezů ze záchranných archeologických výzkumů; konzervace a vyhodnocení vybraných souborů nálezů z organických materiálů (dřevo, usně a textil), nálezů ze skla, železa a barevných kovů a keramických nálezů z výzkumných sezon Hlavním cílem úkolu v roce 2006 byly konzervační práce na archeologickém materiálu s využitím zařízení specializované laboratoře ve sklepních prostorách budovy NPÚ na Bezručově náměstí 1 v Opavě. V průběhu roku 2006 byly laboratoř již dokončena a také plně vybavena přístroji tak, že umožňovala konzervaci a zpracování archeologických nálezů pocházejících ze záchranných archeologických výzkumů ÚOP v Ostravě (dřevo, usně, železo, barevné kovy, sklo, keramika) a Olomouci (dřevo, usně), bylo zakoupeno pořízení tryskacího zařízení vhodného pro zpracování železných artefaktů. Hodnocení roku 2007 I. Materiálové průzkumy a analýzy historických materiálů, komparativní databáze analýz, hodnocení vlivu prostředků, užívaných při konzervaci materiálů. I. A. Pokračování v komplexním hodnocení účinnosti různých typů prostředků antigrafitti na pískovci. 32

33 Plánované práce byly dokončeny, byly publikovány na mezinárodním fóru a jsou shrnuty v samostatné publikaci, která vyjde do konce r Poslední předtisková úprava této publikace je přílohou této zprávy. (Na samotné vydání publikace nebyly použity finance z tohoto projektu V+V) I.B. Hodnocení a porovnání efektivnosti řady konsolidantů malt Probíhá první fáze studie, zaměřené na srovnání účinnosti konsolidačních systémů omítek. V experimentálních laboratořích ČVUT byla připravena normovaná zkušební maltovinová zkušební tělíska pro řadu fyzikálních experimentů. Na základě široké literární rešerše byla vybrána řada konsolidantů, počínaje historickými a konče nejmodernějšími na bázi nanotechnologií. Tyto prostředky byly aplikovány na zkušební tělíska.zkoušky se následně ukázaly jako nevhodné k vyhodnocování požadovaných údajů. I.C. Porovnání odolnosti krycích nátěrů na dřevo a jeho povrchové úpravy Na základě opakované potřeby zvolit optimální povrchovou úpravu a ochranu dřevěných polychromovaných nebo stříbřených povrchů byla srovnávána řada finálních povrchových úprav. Pro tento účel byly připraveny vzorky dřeva přírodního, s několika typy stříbření a s monochromní bílou úpravou. Po aplikaci krycího nátěru byly vzorky vystaveny simulovanému umělému stárnutí v klimatické komoře. V současné době probíhá makroskopické, mikroskopické a chemické vyhodnocení změn. I.D. IR reflektoskopický průzkum vybraných souborů obrazů a polychromovaných dřevěných soch. Průzkum pomocí IR reflektoskopie je obecně zaměřen na podrobnější poznání podstaty konkrétních uměleckých děl bez toho, aniž by bylo nutné invazivně zasahovat do jejich historické struktury. Poskytuje cenné informace o vývojových etapách vzniku obrazu, případně dobových korekcích, pozdějších přemalbách či restaurátorských zásazích. Získání podrobnějších informací o výstavbě barevné vrstvy slouží odborným pracovníkům k širšímu poznání zkoumaných uměleckých děl, může být vodítkem pro detailní dobové zařazení obrazu, případně i určení autorství. V širších souvislostech pak přispívá ke zkvalitnění péče o památkový fond. V tomto roce byl takto dokumentován deskový oltář tzv. Mistra Litoměřického oltáře. I.E. Zkvalitňování materiálových průzkumů mikrovzorků (rozšíření instrumentace optické mikroskopie, ověření možností identifikace organických pojiv s využitím fluorescenčních a luminiscenčních vlastností těchto látek). Nové fotozařízení kamera Leica s příslušným softwarem bylo uvedeno do provozu a je široce využíváno, počínaje širokou škálou možností regulace podmínek vlastního procesu získávání a ukládání obrazu, využíváním měřítka, až po využití samostatné archivační databáze. I.F. CEN standardizace. Účast na každoročním plenárním zasedání a vypracování informativní zprávy pro Český Normalizační Institut a účast na dvou pracovních jednáních skupiny WG2. Byly zpracovány připomínky ke 3 navrhovaným normám (vzorkování, analýza barevné vrstvy, průzkum kamene) II. Studium historických technologií přípravy a aplikace vápenných malt a jejich prosazování při obnově památek Byly vyhodnoceny dílčí expertizy (porozimetre, optická mikroskopie a analýza obrazu, studium mikrostruktury matrice i kameniva) a jsou shrnuty ve etapové s názvem METODY STUDIA MIKROSTRUKTURY VÁPENNÝCH MALT. I v tomto roce pokračoval monitoring velkoplošných vzorků vápenných omítek, provedených in situ v areálu SH Zákupy, resp. na části ohradní zdi zámecké zahrady. Rozdílné stárnutí velkoplošných vzorků má prokázat vliv technologické kázně na výsledné vlastnosti vápenných malt. 33

34 Byly zahájeny přípravné práce, směřující k optimalizaci konzervačních metod, zejména k hodnocení účinnosti aplikace vápenné vody, při zpevňování vápenných omítek nasyceným roztokem Ca(OH) 2 ve vodě. III. Vybudování specializovaného pracoviště pro konzervaci archeologických materiálů pro oblast severní Moravy. Pokračování ve zpracování a konzervaci nálezů z vybraných archeologických výzkumů, většinou z Opavy a dalších historických měst regionu. Dovybavování konzervátorského pracoviště pořízení ultrazvukové lešticí soupravy. Hodnocení roku 2008 PŘEHLED PLNĚNÍ PODÚKOLŮ V+V PRO ROK 2008 číslo podúkolu, téma úkolu a cíl 1. IR reflektoskopický průzkum ODLOŽENO NA ROK 2009, viz KOMENTÁŘ 1 2. ověření metodiky pro hodnocení porozity porézních anorganických materiálů PUBLIKOVÁNÍ VÝSLEDKŮ [1], ODZKOUŠENÍ METODIKY viz KOMENTÁŘ 2 a DÍLČÍ ZPR návrh metodiky pro in situ hodnocení povrchových změn při ošetřování porézních anorganických materiálů ODLOŽENO, viz KOMENTÁŘ 3 4. monitoring stárnutí velkoplošných vzorků vápenných omítek POKRAČOVÁNÍ V MONITORINGU DLOUHODOBÉHO SLEDOVÁNÍ viz KOMENTÁŘ 4 a DÍLČÍ ZPR dokumentace a konzervování archeologických nálezů na severní Moravě PRESENTACE NĚKTERÝCH VÝSLEDKŮ, KONZERVACE A DOKUMENTACE NÁLEZŮ, viz KOMENTÁŘ 5 a DÍLČÍ ZPR studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidant, zejména na bázi Ca(OH) 2 PŘÍPRAVA MODELOVÝCH VZORKŮ, ZAHÁJENÍ ZKUŠEBNÍHO HODNOCENÍ. NÁVRH POSTUPU HODNOCENÍ VLIVU RŮZNÝCH KONSOLIDANTŮ, PŘÍPRAVA TĚLES PRO SYSTEMATICKÉ SLEDOVÁNÍ, viz KOMENTÁŘ 6 7. upřesnění metodiky pro analýzu historických malt s částečně hydraulickým pojivem ODLOŽENO, viz KOMENTÁŘ 7 8. stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech NÁVRH METODIKY, PŘÍPRAVA TĚLES, viz KOMENTÁŘ 8 a DÍLČÍ ZPR studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním DOKUMENTACE A POPIS STAVU, MATERIÁLOVÉ PRŮZKUMY, viz KOMENTÁŘ 9 a DÍLČÍ ZPR studium reologických vlastností vápenných malt ODLOŽENO, viz KOMENTÁŘ studium historických povrchových úprav pro ochranu dřeva LITERÁRNÍ REŠERŠE K TÉMATU, ZALOŽENÍ DATABÁZE řešitelský tým Ing. Martin Dvořák Ing. Michoinová, Ph.D., Ing. Petr Kuneš Ing. Michoinová, Ph.D. Ing. Michoinová, Ph.D. Mgr. Tomáš Ott Ing. Michoinová, Ph.D., Ing. Petr Kuneš Ing. Michoinová, Ph.D., Ing. Petr Kuneš Ing. Michoinová, Ph.D. Ing. Petr Kuneš Ing. Michoinová, Ph.D. Ing. Lesniaková, Ph.D. 34

35 MATERIÁLŮ, viz KOMENTÁŘ 10 a DÍLČÍ ZPR zdokonalování materiálových průzkumů DETAILNÍ PRŮZKUM MATERÁLŮ NA FASÁDĚ KAPLE SH ŠVIHOV, viz KOMENTÁŘ 12 a DÍLČÍ ZPR. 12 Ing. Michoinová, Ph.D., Ing. Lesniaková, Ph.D. Ing. Kuneš Komentáře k podúkolům: KOMENTÁŘ OBECNÝ: Rozsah úkolu pro letošní rok byl rámcově navržen v době, kdy z laboratoře odcházely 3 kolegyně a nebylo zjevné, v jaké odbornosti a v jakém úvazku se podaří kapacitu pro V+V naplnit v roce vlastního řešení. Podúkolů bylo navrženo více s cílem poskytnout vznikajícímu týmu širší nabídku témat. Z 12 navržených podúkolů se v roce 2008 řešilo celkem 8 podúkolů, z toho je 6 úkolů pokračujících a 2 úkoly jsou nové. Jednotící ideou všech řešených podúkolů je vzájemná provázanost, návaznost a cílené zaměření na aktuální, ale často opomíjená témata. V následujícím přehledu jsou uvedeny komentáře k dílčím podúkolům, které stručně shrnují podstatu řešení nebo vysvětlují, proč byl podúkol odložen. Podrobněji jsou informace o řešení dílčích podúkolů a zejména konkrétní výsledky řešení uvedeny v dílčích etapových zprávách a v odborných přílohách. KOMENTÁŘ K PODÚKOLU 1: Průzkum pomocí IR reflektoskopie je zaměřen na podrobnější poznání podstaty konkrétních uměleckých děl bez toho, aniž by bylo nutné invazivně zasahovat do jejich struktury. Poskytuje cenné informace o vývojových etapách vzniku díla, případně dobových korekcích, pozdějších přemalbách či restaurátorských zásazích. Získání podrobnějších informací o výstavbě barevné vrstvy slouží odborným pracovníkům k širšímu poznání zkoumaných uměleckých děl, může být vodítkem pro detailní dobové zařazení obrazu, případně i určení autorství. V širších souvislostech pak přispívá ke zkvalitnění péče o památkový fond. V tomto roce bylo řešení pozastaveno z důvodů kapacitní vytíženosti ing. Dvořáka a jeho náhlého odchodu na neplacené volno od září do prosince KOMENTÁŘ K PODÚKOLU 2: Poznatky o vyšetřování pórového systému vápenných malt rozšiřují a upřesňují znalosti o této důležité mikrostrukturní charakteristice nových i historických vápenných malt a omítek, ale i dalších stavebních porézních materiálů. V rámci výsledků z minulých let bylo ověřeno, že pro stanovení podílu póru o velikosti od jednotek mikrometru do jednotek milimetru je při studii representativního vzorku malty vhodná metoda analýzy obrazu nábrusu z optické mikroskopie, protože běžně používaná metoda vysokotlaké rtuťové porozimetrie je z mnoha důvodů vhodná pro studium porozity malt s póry o velikosti pod 1 mikrometr. V minulých letech bylo konstatováno, že za určitých podmínek lze data získaná oběma metodami sloučit a získat tak přesnější představu o pórovém systému malt. V návaznosti na poznatky získané v minulých letech, viz Etapová zpráva za rok 2007, příloha č. 4 Studium porozity a mikrostruktury vápenných malt, byla vyvinutá metodika navržena pro sérii zkušebních těles vápenných malt zpevněných různými konsolidanty, ale v důsledku komplikace s přípravou preparátů vyšetření metodou analýzy obrazu nebylo možné. Výsledky však posunuly naše poznatky o limitech metody. V současné době je prováděno měření vzorků Hg porozimetrií, které přinese informace o distribuci pórů velikosti pod cca 1 µm. Zásadní poznatky o novém přístupu k hodnocení pórového systému byly publikovány ve spolupráci s ÚG AV ČR na konferenci Construmat. KOMENTÁŘ K PODÚKOLU 3: Návrh metodiky pro in situ hodnocení povrchových změn při ošetřování porézních anorganických materiálů je dlouhodobým cílem technologické laboratoře, protože vhodná metoda nebo metody by umožnily sledovat průběh změn stavu povrchu při jeho ošetřování nebo stárnutí. Poznatky ke zpracování metodiky jsou shromaždovány již více než 5 let. V letošním roce byla téma In situ hodnocení vlastností stavebních materiálů v průběhu jejich ošetřování uspořádána ve Florencii mezinárodní konference, na kterou byl 35

36 řešitelce přijat příspěvek. Z důvodů časové kolize s další jinou akcí (s národním ceremoniálem předávání ceny Europa Nostra 2008 za konzervaci jižní fasády Horního hradu zámku v Českém Krumlově, tedy za akci, na které se řešitelka podílela) nebyla možná její účast na konferenci v Itálii. V letošním roce byla na dané téma zahájena spolupráce s ÚTAM AV ČR, ověření některých kritérií a vytvoření metodiky však muselo z kapacitních důvodů přesunuto do následujících let. KOMENTÁŘ K PODÚKOLU 4: Monitoring stárnutí velkoplošných vzorků vápenných omítek Úkol je pokračováním monitoringu velkoplošných vzorků vápenných omítek provedených in situ v areálu SH Zákupy resp. na části ohradní zdi zámecké zahrady. Vzorky byly vysazeny různými postupy na ohradní zeď již v roce Dokumentace jejich stárnutí má za cíl hledat postupy, které zásadním způsobem ovlivňují životnost staveništních vápenných malt v podobě exteriérových omítek. Do odevzdání této zprávy ještě nebyla provedena dokumentace stavu za rok 2008, s výjezdem se počítá v listopadu 2008, po opadání listů z okolních vegetace. KOMENTÁŘ K PODÚKOLU 5: Dokumentace a konzervování archeologických nálezů na severní Moravě V uplynulé části roku 2008 probíhaly v opavské budově Odboru archeologie ostravského NPÚ rozsáhlé stavební úpravy, které plně zasáhly také prostory laboratoře. V letošním roce navíc nebyly dosud zahájeny plánované velké záchranné výzkumy ve středověkých městských jádrech. Oddělení laboratorního zpracování mohlo pracovat jen v omezené míře a částečně se soustředilo na dokončování některých restů z minulých let. Pracovníci oddělení laboratorního zpracování se podíleli na realizaci výstavy Znovuobjevená minulost, která prezentuje nejnovější archeologické objevy našeho pracoviště v Opavě a jejím nejbližším okolí [7]. KOMENTÁŘ K PODÚKOLU 6: Studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů, zejména na bázi Ca(OH) 2 úkol v letošním roce pokračoval navržením metodiky pro hodnocení hloubky a distribuce příslušných iontů v porézním systému vápenných malt. Na konci loňského roku byly vybrány modelové vzorky vápenných malt (reálných historických barokních omítek ze severní fasády Horního hradu v Českém Krumlově) a vhodných laboratorních těles vápenných malt. Vzorky byly ošetřeny přípravkem, který metodou PIXE umožnil identifikovat hloubku a distribuci příslušných iontů v porézním systému vápenných malt. V letošním roce byly výsledky vyhodnoceny a doplněny o test, který přinesl poznatky o vhodném postupu ošetřování omítek. Výsledky byly dosaženy díky spolupráci s ÚJF AV ČR. Výsledky práce, které jsou poměrně novátorské zatím nebyly publikovány. Z tohoto důvodu nejsou v plné šíři uvedeny ani v této zprávě. Způsob ošetřování omítek vápennou vodou byl presentován na mezinárodní konferenci Interdisciplinary Collaboration in Heritage Conservation v Kanadě a v publikaci Konzervace jižního průčelí Horního hradu zámku v Českém Krumlově. V průběhu roku byla navržena metodika exaktního hodnocení vlivu ošetřování vápenných malt různými prostředky, do konce roku 2008 se počítá s přípravou laboratorních těles pro exaktní, i když dílčí vyhodnocení vlivu ošetřování vápenných malt různými prostředky. KOMENTÁŘ K PODÚKOLU 7: Upřesnění metodiky pro analýzu historických malt s částečně hydraulickým pojivem Analýza hydraulických pojiv v historických maltách, omítkách, ale i umělém kameni je velmi specifickou problematikou. Cílem úkolu bylo specifikovat limity dostupných analytických metod pro tento typ analýz a navrhnout metodiku analýzy složení historických hydraulických nebo směsných pojiv v historických maltách, omítkách či umělém kameni. Zahájení prací muselo být z kapacitních důvodů přesunuto do následujících let. KOMENTÁŘ K PODÚKOLU 8: Stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech Cílem práce je zjištění detekčních limitů identifikace organických přísad v historických maltách. Za tímto účelem byla navržena metodika výzkumu a práce byla zahájena přípravou modelových vzorků vápenných malt 36

37 s různými koncentracemi různých organických přísad (želatinou, kostním klihem, žloutkem, bílkem, lněným olejem a sádlem). Tělesa i z nich odebrané vzorky budou podrobovány chemicko-mechanickým zkouškám v předem naplánovaných časových intervalech, a to díky spolupráci s VŠCHT a UK. KOMENTÁŘ K PODÚKOLU 9: Studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním Cílem úkolu je in situ průzkum a mapování poškození sochařské výzdoby v parku a zahradě SZ Konopiště s důrazem na díla litá a dusaná. Časosběrně je pořizována podrobná fotodokumentace stavu, z vybraných děl připravených litím či dusáním hydraulických minerálních hmot jsou odebírány vzorky k chemické a mineralogické analýze, v návaznosti na úkol 7. výsledky úkolu by měly nejen zachytit stávající stav památek, ale být i podkladem pro návrh postupů a zejména finanční náročnosti jejich restaurování. KOMENTÁŘ K PODÚKOLU 10: Studium reologických vlastností vápenných malt V návaznosti na poznatky získané v minulých letech, viz úkol z let s názvem VLIV DODRŽOVÁNÍ TECHNOLOGICKÉ KÁZNĚ NA VÝSLEDNÉ VLASTNOSTI VÁPENNÝCH MALT POUŽÍVANÝCH PŘI OBNOVĚ HISTORICKÝCH STAVEBNÍCH PAMÁTEK, bylo zamýšleno ověřit vliv doby míchání vápenných malt, popřípadě vliv přídavku aditiv (v návaznosti na podúkol 8) na reologické vlastnosti malty. Zahájení prací muselo být z kapacitních důvodů přesunuto do následujících let. KOMENTÁŘ K PODÚKOLU 11: Studium historických povrchových úprav pro ochranu dřeva Vzhledem k nízké odolnosti dřeva zejména vůči povětrnostním vlivům, biotickým škůdcům a v neposlední řadě také ohni bylo vždy nezbytné dřevo chránit, zachovávat příznivé vlastnosti dřeva a prodlužovat jeho životnost. Povrchové úpravy jsou nedílnou součástí ochrany a péče o historické materiály včetně dřeva, přičemž často nelze opominout ani jejich výtvarný význam. V dnešní době je dochovaným povrchovým úpravám přisouzena vysoká kulturněhistorická hodnota, proto je nezbytné ochranné povrchové úpravy dřeva studovat, zkoumat a chránit. V rámci výzkumného úkolu bylo v tomto roce započato s vypracováním úvodní kapitoly rešeršní práce zaměřující se na studium historických povrchových úprav pro ochranu dřeva. Prakticky využitelnou součástí úvodní zpracované části rešerše je přehled biotických a biotických činitelů poškozujících dřevěné památky. KOMENTÁŘ K PODÚKOLU 12: Zdokonalování materiálových průzkumů Podrobný průzkum historických stavebních materiálů je celosvětově využíván jednak jako podklad pro návrh vhodných (kompatibilních) materiálů pro doplňování a konzervaci originálů, dále jako podklad pro určení lokality původu historických materiálů, jejich stáří, technologií přípravy a použití a celé řady dalších aplikací. Zejména z finančních a kapacitních důvodů není technologická laboratoř NPÚ, která působí pouze na jednom a to Ústředním pracovišti, schopná zpracovávat pro potřeby památkového ústavu detailní průzkumy rutinně. Jako příklad detailního materiálového průzkumu zahajujeme v letošním roce sérii materiálových průzkumů významných NKP. Tento záměr byl v letošním roce započat průzkumem malt, omítek a kamene z fasád kaple SH Švihov, které byly v letošním roce restaurovány. Do odevzdání Etapové zprávy byly provedeny, vyhodnoceny a nafoceny nábrusy omítek z míst, kde byla dochována povrchová úprava omítek, byly připraveny a k analýzám odeslány vzorky malt, omítek a kamene. 37

38 Hodnocení roku 2009 PŘEHLED PLÁNOVANÝCH PRACÍ V+V PRO ROK 2009 číslo podúkolu, téma úkolu a cíl řešitelský tým 1. IR reflektoskopický průzkum shrnutí poznatků z předchozích let řešení 2. ověření metodiky pro hodnocení porosity porézních anorganických materiálů publikování výsledků, odzkoušení metodiky 3. monitoring stárnutí velkoplošných vzorků vápenných omítek pokračování v monitoringu dlouhodobého testu 4. dokumentace a konzervování archeologických nálezů na severní Moravě presentace výsledků, konzervace a dokumentace nálezů 5. studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidant, zejména na bázi Ca(OH) 2 publikování výsledků, ošetřování a hodnocení vlastností laboratorních těles 6. stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech hodnocení vlastností laboratorních těles 7. studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním dokumentace a popis stavu, materiálové průzkumy 8. studium historických povrchových úprav pro ochranu dřeva literární rešerše k tématu, rozšíření databáze materiálů 9. zdokonalování materiálových průzkumů detailní průzkum materiálů na fasádě zámku v Lednici, dílčí analýzy k úkolům 7, 8 a studium problematiky anorganických kovových povrchových úprav (cínování) historických předmětů z kovu - literární rešerše k tématu, Ing. M. Dvořák Ing. D. Michoinová, Ph.D., Ing. P. Kuneš Ing. D. Michoinová, Ph.D. Mgr. T. Ott Ing. D. Michoinová, Ph.D., Ing. P. Kuneš Ing. D. Michoinová, Ph.D. Ing. P. Kuneš Ing. P. Lesniaková, Ph.D. Ing. D. Michoinová, Ph.D., Ing. P. Lesniaková, Ph.D. Ing. P. Kuneš Ing. V. Burianová Ing. V. Burianová návrh metodiky studia Komentáře k podúkolům: Celkově lze konstatovat, že plnění úkolů V+V v roce 2009 bylo negativně ovlivněno stále rostoucími nároky na práci specialistů v technologické laboratoři při meziročním snížení celkového úvazku pro technologickou laboratoř z 5 úvazků v roce 2008 na 4,3 do května 2009, dále pak na 4,5. Kladem je naopak intenzivnější zapojení externích badatelů do řešení úkolů. KOMENTÁŘ K PODÚKOLU 1: Ing. Martin Dvořák: Průzkum pomocí IR reflektoskopie. Úkol byl zaměřen na podrobnější poznání podstaty konkrétních uměleckých děl bez toho, aniž by bylo nutné invazivně zasahovat do jejich struktury. Přestože odevzdání výsledků bylo Ing. Dvořákem přislíbeno vedení NPÚ v době, kdy se rozhodl ukončit svoji činnost v technologické laboratoři NPÚ a ucházel se o jiné místo v NPÚ, dosud se spoluřešiteli nepodařilo shromáždit plánované výsledky. O pokračování úkolku v dalších letech neuvažujeme. KOMENTÁŘ K PODÚKOLU 2: Ing. Dagmar Michoinová, Ph.D., Ing. Petr Kuneš: Poznatky o vyšetřování pórového systému vápenných malt. Úkol rozšiřuje a upřesňuje znalosti o této důležité mikrostrukturní charakteristice nových i historických vápenných malt a omítek, ale i dalších stavebních porézních materiálů. Vzorky 38

39 různým způsobem konsolidovaných vápenných omítek připravené v roce 2008 nebylo možné zpracovat existující metodikou analýzy porézního systému pomocí optické mikroskopie a obrazové analýzy, a proto bylo v roce 2009 započato s přípravou vhodněji komponovaných vzorků. Vzhledem ke komplikacím s přípravou těles, která je podrobně popsána v části podúkolu č. 5, nebylo možné na těchto vzorcích uskutečnit měření porosity a plánované práce tak byly pozdrženy. KOMENTÁŘ K PODÚKOLU 3: Ing. Dagmar Michoinová, Ph.D.: Monitoring stárnutí velkoplošných vzorků vápenných omítek. Úkol je pokračováním monitoringu velkoplošných vzorků vápenných omítek provedených in situ v areálu SH Zákupy resp. na části ohradní zdi zámecké zahrady. Vzorky jsou připraveny různými postupy a dlouhodobě exponovány na ohradní zeď již od roku Dokumentace jejich stárnutí má za cíl hledat postupy, které zásadním způsobem ovlivňují životnost staveništních vápenných malt v podobě exteriérových omítek. Dokumentace, která byla plánovaná na období září říjen se neuskutečnila vzhledem k delší nemoci řešitelky. KOMENTÁŘ K PODÚKOLU 4: Mgr. Tomáš Ott: Dokumentace a konzervování archeologických nálezů na severní Moravě. Stejně jako v minulých letech bylo v roce 2009 prvořadým cílem průběžné zpracovávání nálezů z aktuálních záchranných archeologických výzkumů. Prioritou bylo ošetření a konzervace artefaktů z organických materiálů podléhajících rychlé degradaci (především archeologických usní, drobných dřevěných artefaktů i velkých konstrukčních prvků ze dřeva). Vedle konzervace organických materiálů probíhaly také práce na souborech ze skla, železa i neželezných kovů a standardní zpracování souborů keramických. Průběh a výsledky jednotlivých konzervačních zásahů zaznamenává příslušná konzervátorská dokumentace. V roce 2009 patřily mezi materiálově objemné a nejpestřejší výzkumy č. 1/09 Opava U Jaktařské brány, 24/09 Krnov ulice U požárníků a 65/09 Opava Dominikánský klášter. Z těchto a dalších výzkumů bylo zaevidováno a zkonzervováno velké množství organického i anorganického materiálu. Z finančních důvodů bylo na příští rok posunuto vydání popularizační publikace o archeologických výzkumech našeho pracoviště v Opavě a jejím okolí. KOMENTÁŘ K PODÚKOLU 5: Ing. Dagmar Michoinová, Ph.D., Ing. Petr Kuneš: Studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů, zejména na bázi Ca(OH) 2. V letošním roce pokračovalo řešení zahájením rešerší starší zahraniční, zejména patentové, literatury. Na počátku roku byla zadána a realizována výroba dostatečného množství forem pro přípravu zkušebních těles za zcela jednotných podmínek, dokončena metodika přípravy zkušebních těles a provedena příprava zkušební série. Po prvních testech se ukázalo, že navržená metodika není pro daný účel optimální a byl navržen postup, který stávající nedostatky s nadměrným poškozením zaformovaných těles a nerovnoměrným vysycháním těles eliminuje. Vzhledem k dlouhodobé absenci řešitelky (v období srpen až listopad) jsou dosavadní výsledky řešení zachyceny stručnou zprávou zahrnující zkušenosti s přípravou zkušebních laboratorních těles. KOMENTÁŘ K PODÚKOLU 6: Ing. Dagmar Michoinová, Ph.D: Stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech. Cílem této práce je ověření detekčních limitů infračervené spektroskopie FTIR, plynové chromatografie a hmotnostní spektrometrie MALDI-TOF při identifikaci organických přídavků na modelových vzorcích vápenných malt s různou koncentrací organického přídavku ve spolupráci s VŠCHT a UK. V roce 2009 navazuje část shrnující dosud provedené a vyhodnocené výsledky získané měřením modelových vzorků historických malt s přídavky proteinových a olejových aditiv metodou DRIFTS - Difuse Reflectance Infrared Fourier Transform Spectroscopy. Bylo zjištěno, že použitou metodou lze určit přítomnost některých organických aditiv v modelových vzorcích 39

40 historických malt již při obsahu 0,1 hm. %. Pouze u vzorků se zastoupením v řádu 1 hm. % lze rozhodnout zda se jedná o proteinová či olejová aditiva. KOMENTÁŘ K PODÚKOLU 7: Ing. Petr Kuneš: Studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním. V roce 2009 pokračovalo sledování, odběr vzorků a dokumentace sochařské výzdoby zámecké zahrady SZ Konopiště. Byly provedeny analýzy vybraných odebraných vzorků, vyhodnocena byla jejich struktura a porosita, bylo zjištěno jejich chemické, mineralogické a petrografické složení. Z výsledků provedených analýz vyplývá značná materiálová rozličnost jednotlivých děl i poměrně zajímavé vlastnosti některých zkoumaných materiálů. K řešení podúkolu se letos podařilo získat spolupráci posluchačky Školy restaurování uměleckých děl sochařských P. Siegla, AVU v Praze se zájmem o danou problematiku. V současné době je zpracováváno a vyhodnocováno mapování poškození sledovaných děl v konopišťském areálu z restaurátorského pohledu, které bude posléze graficky znázorněno. Tato prvotní spolupráce je snad příslibem budoucí užší spolupráce NPÚ TL se špičkovým ateliérem oboru restaurování kamenných uměleckých děl. KOMENTÁŘ K PODÚKOLU 8: Ing. Petra Lesniaková, Ph.D.: Studium historických povrchových úprav pro ochranu dřeva. V rámci řešeného podúkolu byla doplňována literární rešerše k dané problematice. Podrobně byl zpracován historický vývoj a přehled ochranných prostředků proti biologickému napadení, nátěrových hmot a dalších povrchových úprav dřeva. Text rešerše je v některých kapitolách zaměřen zejména na historické úpravy povrchu dřeva architektonických, případně technických prvků a konstrukcí. Těmto povrchovým úpravám je v porovnání například s úpravami uměleckých či uměleckořemeslných dřevěných objektů věnována menší pozornost v domácí publikované literatuře i v oblasti jejich zachování a péče. Z dohledané literatury vyplývá, že v důsledku aplikace protipožárních nátěrů na bázi amonných solí dochází k poškození dřeva historických konstrukcí. Na povrchu dřevěných konstrukčních prvků bylo pozorováno tzv. rozvlákňování dřeva, přičemž vědecké studie prokázaly, že příčinou tohoto poškození je působení síranu amonného a hydrogenfosforečnanu amonného z protipožárních nátěrů. Jelikož se jedná a tématiku zasluhující si širší průzkum v praxi a monitoring, bude problematika poškození dřeva protipožárními nátěry součástí samostatné práce. KOMENTÁŘ K PODÚKOLU 9: Ing. Dagmar Michoinová, Ph.D., Ing. Petra Lesniaková, Ph.D., Ing. Petr Kuneš, Ing. Veronika Burianová: Zdokonalování materiálových průzkumů. Vzhledem k tomu, že se nepodařilo zajistit část prostředků na průzkum od realizátora stavebních a restaurátorských prací na fasádách SZ Lednice nebyl materiálový průzkum proveden. KOMENTÁŘ K PODÚKOLU 10: Ing. Veronika Burianová: Studium problematiky anorganických kovových povrchových úprav (cínování) historických předmětů z kovu Hlavní architektonické využití cínu spadá do dvou kategorií. První z nich je slévání cínu s dalšími kovy jako je například měď v bronze. Druhou kategorií je potom povlakování cínu na tvrdší podkladní kov, což bylo náplní tohoto podúkolu. Cín má významnou úlohu při ochraně jiných kovů proti korozi uplatňuje se jako ochranná vrstva ve formě povlaků na jiných kovech, především na železe, ocelích, litině a mědi. Cín je často vzhledem k jeho podobnosti se stříbrem nazýván jako stříbro chudých a cínování se proto také často používalo jako dekorativní technika imitující stříbro. V rámci výzkumného úkolu bylo v tomto roce započato s vypracováním rešerše zaměřené na historii cínování, historické způsoby vzniku cínového povlaku a jejich praktické příklady a okrajově také na vady vzniklé při pocínování a degradaci cínové vrstvy. V rámci praktické části byla navržena metodika materiálového průzkumu pocínovaných předmětů a byl započat materiálový průzkum pocínovaných předmětů se zaměřením na vrstvu pocínování, a to jak architektonických, tak i dekorativních prvků. Cílem bylo zhodnotit celkový vzhled pocínovaného 40

41 povrchu, jeho zachování a stupeň degradace. Při podrobnějším průzkumu bylo potom zjišťováno složení cínových vrstev a jejich morfologie. Zároveň byla založena databáze zkoumaných vzorků pro účel studia vrstvy pocínování. Hodnocení roku 2010 PŘEHLED PLÁNOVANÝCH PRACÍ V+V PRO ROK 2010 číslo podúkolu, téma úkolu a cíl řešitelský tým 1. ověření metodiky pro hodnocení porozity porézních anorganických materiálů publikování nových výsledků 2. monitoring stárnutí velkoplošných vzorků vápenných omítek vyhodnocení a ukončení monitoringu dlouhodobého testu 3. dokumentace a konzervování archeologických nálezů na severní Moravě presentace výsledků formou publikačních počinů, konzervace a dokumentace nálezů 4. studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidant, zejména na bázi Ca(OH) 2 příprava a první hodnocení vlastností laboratorních těles, publikování výsledků rešerše 5. stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech hodnocení vlastností laboratorních těles 6. studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním dokumentace a popis stavu, materiálové průzkumy, publikace výsledků 7. studium historických povrchových úprav pro ochranu dřeva materiálové průzkumy, dokončení literární rešerše 8. zdokonalování materiálových průzkumů detailní materiálový průzkum vybrané akce 9. studium problematiky anorganických kovových povrchových úprav (cínování) historických předmětů z kovu - literární rešerše k tématu, rozšíření databáze materiálů, materiálové průzkumy Ing. D. Michoinová, Ph.D., Ing. Petr Kuneš Ing. D. Michoinová, Ph.D. Mgr. Tomáš Ott Ing. D. Michoinová, Ph.D., Ing. Petr Kuneš Ing. D. Michoinová, Ph.D. Ing. P. Kuneš Ing. P. Lesniaková, Ph.D. Ing. D. Michoinová, Ph.D., Ing. P. Lesniaková, Ph.D. Ing. P. Kuneš Ing. V. Burianová Ing. V. Burianová 10. důsledky aplikace protipožárních nátěrů na dřevo historických konstrukcí Ing. P. Lesniaková, Ph.D. rešerše k tématu, metodika průzkumu Komentáře k podúkolům: Celkově lze konstatovat, že plnění úkolů bylo zatíženo dalším ponížením prostředků oproti minulým letům. Letos byla finanční dotace 600 tis. Kč. Prostředky byly děleny mezi 2 pracoviště NPÚ, na ÚP bylo přiděleno 450 tis. Kč a na ÚOP v Ostravě byla částka oproti minulým letům ponížena na 150 tis. Kč s ohledem k opakovaným kritickým výhradám řešitelky i oponentů ke kvalitě etapových zpráv a k absenci publikačních počinů započitatelných do RIV. S ohledem na skutečnost, že řešení tohoto úkolu je složeno z 10 dílčích podúkolů, je etapová zpráva strukturována tak, že v této úvodní části jsou stručně okomentovány jednotlivé podúkoly a komentář je doplněn odkazem na přílohu, kde jsou výsledky uvedeny podrobně. KOMENTÁŘ K PODÚKOLU 1. ověření metodiky pro hodnocení porozity porézních anorganických materiálů. Ing. D. Michoinová, Ph.D. 41

42 Cíl: publikování nových výsledků Úkol rozšiřuje a upřesňuje znalosti o této důležité mikrostrukturní charakteristice nových i historických vápenných malt a omítek, ale i dalších stavebních porézních materiálů. Výsledky zkoumání porozity inovativní metodou spojující vysokotlakou rtuťovou porozimetrii (pro šetření pórového systému v oblasti průměru pórů pod 1 mikrometr) s analýzou obrazu výbrusu (pro šetření pórového systému v oblasti průměru pórů nad 1 mikrometr) byly publikovány na konferenci Historic Mortar Conference, Praha KOMENTÁŘ K PODÚKOLU 2. monitoring stárnutí velkoplošných vzorků vápenných omítek. Ing. D. Michoinová, Ph.D. Cíl: vyhodnocení a ukončení monitoringu dlouhodobého testu Úkol je pokračováním monitoringu velkoplošných vzorků vápenných omítek provedených in situ v areálu SH Zákupy resp. na části ohradní zdi zámecké zahrady. Vzorky jsou připraveny různými postupy a dlouhodobě exponovány na ohradní zeď již od roku Dokumentace jejich stárnutí má za cíl sledovat, do jaké míry lze prostřednictvím velkoplošných vzorků in situ vysledovat z projevů stárnutí dodržování technologické kázně. V letošním roce proběhla dokumentace a srovnání stavu vzorků po 3 a 6 zimách od aplikace. KOMENTÁŘ K PODÚKOLU 3. dokumentace a konzervování archeologických nálezů na severní Moravě. Mgr. Tomáš Ott Cíl: presentace výsledků formou publikačních počinů, konzervace a dokumentace nálezů Cílem této práce je vybudovat a na vysoké kvalitativní úrovni konzervovat archeologické nálezy v dané oblasti. V letošním roce bylo cílem práce průběžné zpracovávání nálezů z aktuálních záchranných archeologických výzkumů a vyhotovování příslušné konzervátorské dokumentace, dále spolupráce při vzniku popularizační publikace o archeologických výzkumech pracoviště v Opavě a jejím okolí (připravováno s magistrátem města Opavy) a v neposlední řadě spolupráce na instalaci trvalé archeologické expozice v prostorách Obecního domu v Opavě. Výsledky konzervace a restaurování středověké kožené obuvi ze záchranných archeologických výzkumů v Opavě byly presentovány na mezinárodní konferenci o obuvi ve Zlíně (září 2010). KOMENTÁŘ K PODÚKOLU 4. studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidant, zejména na bázi Ca(OH) 2. Ing. D. Michoinová, Ph.D. Cíl: příprava a první hodnocení vlastností laboratorních těles, publikování výsledků rešerše Úkol nazvaný Studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů zejména na bázi Ca(OH) 2 se snaží porozumět dějům, které provází aplikaci vybrané skupiny konsolidačních prostředků na vápenné malty. V roce 2010 pokračovalo řešení zpracováním rešerše nejstarší zahraniční, zejména německy psané patentové, literatury. Po předchozích nezdarech byla aktualizovanýma metodika přípravy zkušebních těles za zcela jednotných podmínek. KOMENTÁŘ K PODÚKOLU 5. stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech. Ing. D. Michoinová, Ph.D. Cíl: hodnocení vlastností laboratorních těles Ověření detekčních limitů infračervené spektroskopie FTIR, plynové chromatografie a hmotnostní spektrometrie MALDI-TOF při identifikaci organických přídavků na modelových vzorcích vápenných malt s různou koncentrací organického přídavku probíhá ve spolupráci s VŠCHT a UK. V roce 2010 navazuje část doplňující dosud provedené a vyhodnocené výsledky získané měřením modelových vzorků vápenných malt s přídavky proteinových a olejových aditiv metodou FTIR. Na základě dokončeného souboru měření všech modelových vzorků bylo zjištěno, že použitou metodou lze určit přítomnost studovaných organických aditiv v modelových 42

43 vzorcích vápenných malt již při obsahu 0,1 hm. %. Pouze u vzorků se zastoupením v řádu 1 hm. % lze rozhodnout zda se jedná o proteinová či olejová aditiva. Pokračovalo hodnocení rychlosti karbonatace modelových vzorků vápenných malt s aditiva a s vyhodnocením podélného smrštění malt. Do konce roku budou dokončeny testy mechanických vlastností a délkové dilatace. Výsledky budou souhrnně posouzeny po doplnění všech poznatků o maltách s aditiva. KOMENTÁŘ K PODÚKOLU 6. studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním. Ing. P. Kuneš. Cíl: dokumentace a popis stavu, materiálové průzkumy, publikace výsledků Studium materiálů a technologií litých a dusaných sochařských děl a specifik jejich degradace přispěje k poznání těchto opomíjených historických materiálů a zlepší teoretické znalosti, jak o minerální výdusky pečovat. Vypracovaná metodika dlouhodobého monitoringu velkého souboru obecných sochařských děl bude sloužit pro semiexaktní vyhodnocení jejich stavu, pro porovnáni stupně jejich ohrožení a pro predikci dalšího vývoje poškozeni. V roce 2010 pokračovalo řešení podúkolu druhou etapou vyhodnocení stupně poškození jednotlivých sledovaných děl sochařské výzdoby zámeckého parku SZ Konopiště podle dříve navržené metodiky. Ve spolupráci s RSŠ AVU byl dosavadní přírodovědný pohled rozšířen o vstupní restaurátorský průzkum vybraných sochařských děl v parku. U sedmi vybraných děl bylo dále zhotoveno detailní grafické znázornění poškození (mapování poškozeného povrchu a prasklin), které odhalilo celkový rozsah i méně patrného poškození. Pokračováno bylo v průběžné fotodokumentaci vybraných děl, část fotografické dokumentace pořízené v minulosti byla adjustována v papírové podobě. KOMENTÁŘ K PODÚKOLU 7. studium historických povrchových úprav pro ochranu dřeva. Ing. P. Lesniaková, Ph.D. Cíl: materiálové průzkumy, dokončení literární rešerše V důsledku zateplování staveb vzniká aktuální hrozba související s odstraňováním historických okenních a dveřních výplní. Řešení v rámci tohoto podúkolu se v tomto roce zaměřilo na vyžádanou nutnost vytvořit kapitolu s názvem Technologické aspekty péče o povrchové úpravy historických oken a okenic, která je součástí plánované Metodiky obnovy okenních výplní a výkladců. Proto došlo v tomto roce k odklonu od plánovaných cílů práce z roku Lze konstatovat, že tato etapová zpráva tématicky navazuje a zároveň čerpá z rešeršní práce vytvořené v minulých letech. V letech 2008 a 2009 vznikla rozsáhlá rešerše s názvem Studium historických povrchových úprav dřeva, ze které byly využity především informace z kapitol, zabývajícími se historickým vývojem povrchových úprav dřeva. KOMENTÁŘ K PODÚKOLU 8. zdokonalování materiálových průzkumů. Ing. Veronika Burianová. Cíl: detailní materiálový průzkum vybrané akce Podrobný průzkum historických stavebních materiálů je celosvětově využíván jednak jako podklad pro návrh vhodných (kompatibilních) materiálů pro doplňování a konzervaci originálů, dále jako podklad pro určení historického vývoje (např. užití nátěrů), lokality původu historických materiálů, jejich stáří, technologií přípravy a použití a celé řady dalších aplikací. Jako příklad rozšířeného materiálového průzkumu uvádíme v letošním roce materiálový průzkum povrchových úprav novogotického kříže z hlavního hřbitova v Jablonci nad Nisou. KOMENTÁŘ K PODÚKOLU 9. studium problematiky anorganických kovových povrchových úprav (cínování) historických předmětů z kovu. Ing. Veronika Burianová. Cíl: literární rešerše k tématu, rozšíření databáze materiálů, materiálové průzkumy V roce 2010 úkol nepokračoval z důvodu nástupu Ing. Burianové na mateřskou dovolenou. KOMENTÁŘ K PODÚKOLU 10. důsledky aplikace protipožárních nátěrů na dřevo historických konstrukcí. Ing. Petra Lesniaková. 43

44 Cíl: rešerše k tématu, metodika průzkumu Poškození dřeva v důsledku aplikace protipožárních přípravků na bázi amonných solí je závažným problémem, kterým jsou bohužel postiženy také historické dřevěné konstrukce, zejména krovy. Předložená etapová zpráva stručně shrnuje poznatky dostupné z publikované literatury o rozvlákňování dřeva historických objektů a související informace. Dále je v předložené zprávě uveden návrh metodiky průzkumu dřeva s ohledem na určení typů protipožárních přípravků. Je nutné aby o nastíněném problému byla blíže informována zejména odborná veřejnost. Poznatky shrnuté v etapové zprávě jsou podkladem pro vznik metodického doporučení. Z dokumentů by mělo vyplynout, že aplikace protipožárních nátěrů je v současné době nevhodná pro historické dřevěné konstrukce. Hodnocení roku 2011 PŘEHLED PLÁNOVANÝCH PRACÍ V+V PRO ROK 2011 číslo podúkolu, téma úkolu a cíl řešitelský tým 1. monitoring stárnutí velkoplošných vzorků vápenných omítek vyhodnocení a ukončení monitoringu dlouhodobého testu, publikování výsledků 2. studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů, zejména na bázi Ca(OH) 2 hodnocení vlastností laboratorních těles, shrnutí a presentace výsledků 3. stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech hodnocení vlastností laboratorních těles a publikování výsledků 4. studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním vyhodnocení získaných poznatků, publikování výsledků 5. studium historických povrchových úprav pro ochranu dřeva materiálový průzkum vybrané akce, publikování výsledků rešerše a materiálového průzkumu 6. důsledky aplikace protipožárních nátěrů na dřevo historických konstrukcí vydání metodického doporučení, ověření metodiky průzkumu a monitoringu in situ, publikování výsledků 7. alternativně, dle kapacitních a finančních prostředků - zdokonalování materiálových průzkumů NÁHRADOU BYLA ZAŘAZENA PRESENTACE NA SHaZ Bečov nad Teplou Ing. D. Michoinová, Ph.D. Ing. D. Michoinová, Ph.D. Ing. P. Kuneš Ing. D. Michoinová, Ph.D. Ing. P. Kuneš Ing. P. Lesniaková, Ph.D. Ing. P. Lesniaková, Ph.D. Ing. D. Michoinová, Ph.D., Ing. G. Setunská 8. dokumentace a konzervování archeologických nálezů na severní Moravě shrnutí a presentace výsledků formou publikačních Mgr. Tomáš Ott počinů, konzervace a dokumentace nálezů Komentáře k podúkolům: Celkově lze konstatovat, že došlo k plnění plánovaných úkolů. Řešení úkolu bylo financováno jak z institucionální podpory VZ (částkou 505 tis. Kč), tak i z podpory výzkumné organizace (částkou 95 tis. Kč). Prostředky byly děleny mezi 2 pracoviště NPÚ, na ÚP bylo přiděleno 440 tis. Kč a na ÚOP v Ostravě byla částka oproti minulým letům snížena na 160 tis. Kč s ohledem 44

45 na absenci publikačních počinů započitatelných do RIV. Tento nedostatek se nepodařilo změnit ani letos, důvodem je však nemoc spoluřešitele a jeho dlouhodobá pracovní neschopnost. Řešení úkolů bylo v letošním roce zahájeno v polovině dubna, odevzdání výsledků probíhá k 26. říjnu. Na řešení úkolu byl tedy v letošním roce jen půlroční interval. KOMENTÁŘ K PODÚKOLU 1. Monitoring stárnutí velkoplošných vzorků vápenných omítek. Ing. D. Michoinová, Ph.D. Cíl: vyhodnocení a ukončení monitoringu dlouhodobého testu, publikování výsledků Monitoringu velkoplošných vzorků vápenných omítek provedených in situ za různých podmínek v areálu SH Zákupy, resp. na části ohradní zdi zámecké zahrady, pokračoval 9. rokem. Vzorky byly dokumentovány, proběhl průzkum zasolení soklové partie (pro upřesnění pravděpodobněné příčiny destrukce); dokumentace byla graficky zpracována tak, aby byl patrný postup destrukce jednotlivých polí. Bylo konstatováno, že zasolení není významné a není tedy hlavní příčinou poškození omítek. Porovnáním dokumentace stavu byl konstatován výrazný nárůst biofilmu na povrchu omítek v místech jejich intenzivního zavlhání jako důsledek ukončení karbonatace povrchové vrstvy omítky (pokles ph k neutrálním hodnotám). Dokumentace potvrdila předpoklad o zpomalení postupu degradace materiálu a zrychlení postupu kolonizace biofilmem. Monitoring bude i nadále probíhat. KOMENTÁŘ K PODÚKOLU 2. Studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů, zejména na bázi Ca(OH) 2. Ing. D. Michoinová, Ph.D., Ing. P. Kuneš Cíl: hodnocení vlastností laboratorních těles, shrnutí a presentace výsledků Úkol nazvaný Studium efektivnosti zpevnění vápenných porézních anorganických materiálů při používání dostupných konsolidantů, zejména na bázi Ca(OH) 2 se snaží porozumět dějům, které provází aplikaci vybrané skupiny konsolidačních prostředků na vápenné malty. V roce 2011 pokračovalo řešení hodnocením průběhu urychlené karbonatace malt a mechanických vlastností částečně a plně karbonatovaných malt při jejich ošetřování vodou a nasyceným roztokem hydroxidu vápenatého ve vodě. Výsledky byly porovnávány s maltami neošetřovanými. Paralelně byly získány výsledky o dopadu aplikace vodného systému při studiu problematiky zpevňování s využitím organokřemičitých esterů na modelových vápenných maltách v různém stupni karbonatace. Získané výsledky jsou součástí disertační práce autora a jejich výběr byl publikován formou odborného článku v ZPP (Ing. Kuneš). KOMENTÁŘ K PODÚKOLU 3. Stanovení detekčních limitů pro proteinová pojiva používaná v historických anorganických materiálech. Ing. D. Michoinová, Ph.D. Cíl: hodnocení vlastností laboratorních těles a publikování výsledků Cílem tohoto podúkolu bylo různými dostupnými metodami identifikovat proteiny obsažené v modelových vápenných maltách a studovat vlastnosti modifikovaných malt. Ověření detekčních limitů bylo prováděno metodou infračervené spektroskopie FTIR (2010), letos metodou hmotnostní spektrometrie MALDI-TOF na modelových vzorcích vápenných malt s různou koncentrací organického přídavku. Tato měření se prováděla ve spolupráci s VŠCHT a UK. Modelové vzorky obsahovaly přídavky proteinových aditiv, a to bílku, žloutku, krve, tvarohu a kostního klihu o různé výsledné koncentraci proteinů. V modelových vzorcích se podařilo použitím metody MALDI-TOF identifikovat u vzorků krve, tvarohu a kostního klihu i nejnižší koncentraci aditiva, tzn. 0,01 % koncentrace ve vzorku. V důsledku zrychlené karbonatace byly zaznamenány poklesy četnosti charakteristických píků, avšak bez výrazného dopadu na interpretaci výsledků. Metoda MALDI-TOF je řádově citlivější ve srovnání s FTIR. 45

46 Podrobně budou výsledky uvedeny v diplomové práci Bc. Lucie Vaňkové s názvem Identifikace proteinů v nerozpustných matricích metodami hmotnostní spektrometrie, zpracované na VŠCHT v Praze, Fakulta potravinářské a biochemické technologie, Ústav biochemie a mikrobiologie V části věnované hodnocení vlastností modifikovaných malt bylo provedeno hodnocení vybraných mechanických vlastností malt. KOMENTÁŘ K PODÚKOLU 4. Studium historických technologií zpracování sochařských děl z historických minerálních hmot litím a dusáním. Ing. P. Kuneš. Cíl: vyhodnocení získaných poznatků, publikování výsledků Studium materiálů a technologií litých a dusaných sochařských děl a specifik jejich degradace přispělo k poznání těchto opomíjených historických materiálů. V rámci podúkolu vznikla metodika dlouhodobého monitoringu velkého souboru obecných sochařských děl, která slouží pro semiexaktní vyhodnocení stavu souboru děl, pro porovnáni stupně jejich ohrožení a pro predikci dalšího vývoje poškozeni. Výstup je např. nástrojem pro výběr nejohroženějších částí souborů, což je důležité pro plánování postupu záchrany souboru. V roce 2011 pokračovalo řešení podúkolu druhou etapou vyhodnocení stupně poškození jednotlivých sledovaných děl sochařské výzdoby zámeckého parku SZ Konopiště podle dříve navržené metodiky. Ve spolupráci s RSŠ AVU byl dosavadní přírodovědný pohled rozšířen o vstupní restaurátorský průzkum vybraných sochařských děl v parku. U sedmi vybraných děl bylo dále zhotoveno detailní grafické znázornění poškození (mapování poškozeného povrchu a prasklin), které odhalilo celkový rozsah i méně patrného poškození. Pokračováno bylo v průběžné fotodokumentaci vybraných děl, část fotografické dokumentace pořízené v minulosti byla adjustována v papírové podobě. KOMENTÁŘ K PODÚKOLU 5. Studium historických povrchových úprav pro ochranu dřeva. Ing. P. Lesniaková, Ph.D. Cíl: materiálový průzkum vybrané akce, publikování výsledků rešerše a materiálového průzkumu V rámci výzkumného úkolu byla vypracována rozsáhlá rešerše zaměřující se na studium historických povrchových úprav pro ochranu dřeva, a to zejména ve vztahu k příčinám poškození dřeva a se zaměřením na historický vývoj možných povrchových úprav pro ochranu dřeva. Získané poznatky byly uplatněny a publikovány rámci Metodiky obnovy okenních výplní a výkladců, a to zejména v kapitole s názvem Technologické aspekty péče o povrchové úpravy historických oken a okenic. Práce na podúkolu nebyla zahájena a byla ukončena v červnu 2011 v důsledku ukončení pracovního poměru Ing. Petry Lesniakové, Ph.D. v NPÚ. KOMENTÁŘ K PODÚKOLU 6. Důsledky aplikace protipožárních nátěrů na dřevo historických konstrukcí. Ing. Petra Lesniaková. Cíl: rešerše k tématu, metodika průzkumu Poškození dřeva v důsledku aplikace protipožárních přípravků na bázi amonných solí je závažným problémem, kterým jsou postiženy také historické dřevěné konstrukce, zejména krovy. V rámci podúkolu byly shrnuty a aktualizovány dostupné poznatky o rozvlákňování dřeva historických objektů a byla navržena metodika průzkumu dřeva s ohledem na určení typů protipožárních přípravků. Pro přímou formu informování odborné veřejnosti je připravováno metodické doporučení a byl odevzdán rukopis odborného článku do ZPP. Z dokumentů vyplývá, že aplikace protipožárních nátěrů je pro historické dřevěné konstrukce nevhodná. KOMENTÁŘ K PODÚKOLU 7. Popularizace tématu Studium historických stavebních materiálů a technologií a jejich prosazování při obnově památek Ing. D. Michoinová, Ph.D., Ing. G. Setunská Cíl: netradiční, populárně naučnou formou presentovat vybrané výsledky bádání 46

47 Formou komentovaných technologických prohlídek s názvem Dobrodružství vápna a písku byly na Horním hradě SHaZ Bečov nad Teplou realizovány pro laickou a následně odbornou veřejnost prohlídky cílené na hodnoty, vlastnosti a možnosti záchrany historických omítek v interiéru a exteriéru stavby. Tato forma presentace výsledků práce se setkala jak u laické, tak i u odborné veřejnosti s obrovským ohlasem. O zájmu o tuto formu presentace výzkumu v oblasti památkové péče svědčí i zájem sdělovacích prostředků, které výrazně podpořily medializaci akce. Akce byla realizována ve spolupráci se správou Státního hradu a zámku Bečov nad Teplou a grantového úkolu Výzkum metod prezentace a zprostředkování kulturních hodnot památkového fondu veřejnosti jako nástroj identifikace společnosti s kulturním dědictvím Prezentace NKP Bečov formou vzdělávacích programů, který je součástí výzkumného záměru NPÚ MK Vědecký výzkum metod prezentace mobiliárních fondů s využitím historických depozitářů, integrace rozptýlených historických celků a obrazové dokumentace historických interiérů a exteriérů. KOMENTÁŘ K PODÚKOLU 8. Dokumentace a konzervování archeologických nálezů na severní Moravě. Mgr. Tomáš Ott Cíl: shrnutí a presentace výsledků formou publikačních počinů, konzervace a dokumentace nálezů V roce 2011 pokračovalo průběžné zpracovávání nálezů z probíhajících záchranných archeologických výzkumů. Prioritou i nadále zůstávají organické nálezy, na které se pracoviště cíleně zaměřuje. 47

48 C) Hlavní podrobná část 1.1. Splnění jednotlivých cílů stanovených hlavními směry výzkumného záměru Zkvalitňování odborně metodického řízení státní památkové péče, koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti NPÚ, včetně zpracování a implementace odborných metodik dílčích činností v oboru památkové péče a výzkumu nových forem celoživotního vzdělávání pro obor památkové péče Splnění cílů výzkumného úkolu pro rok 2011 a) Koordinace a efektivní využívání výsledků výzkumu a vývoje v oboru památkové péče v působnosti NPÚ: Pro efektivní využívání výsledků VaV je především důležitá agenda informační. RIV 2011 V prvním čtvrtletí roku 2011 Referát V+V scelil seznamy výsledků V+V od jednotlivých řešitelů. Provedl základní kontrolu výsledků, zda odpovídají definicím Metodiky hodnocení výsledků výzkumných organizací a hodnocení výsledků ukončených programů pro rok Pro Hodnotitelskou komisi MKČR připravil interní materiál RIV 2011 Seznam výsledků uplatněných v RIV Řešení výzkumných projektů a záměrů Národního památkového ústavu. Tento seznam uspořádaný po jednotlivých výzkumných záměrech a úkolech stručně představil předkládané výsledky. Hodnotitelská komise MK ČR výsledky schválila na zasedání ve čtvrtek (VZ 2 a VZ4) a v pátek (VZ 1 a VZ 2). Referát V+V poté upravil seznam výsledků do RIV podle závěrů Komise a rozeslal aktualizovanou verzi na garanty a řešitele. Řešitelé zpracovali dílčí dodávky RIV v databázové aplikaci vklap. V druhé fázi kontroly Referát V+V podrobně zkontroloval všechna kritéria Metodiky (důraz byl kladen zvláště na fyzickou kontrolu odborných monografií, sborníků a článků v odborných periodikách a formálních náležitostí ISBN, ISSN, počet stran, domácí tvůrci, atd.). Nesrovnalosti řešil Referát s tvůrci výsledků a dohodl se s nimi na změně nebo vyřazení z dodávky dat. Nejčastější problémy s výsledky RIV v roce 2011 byly následující: Některé odborné články byly informativního charakteru, nesplňovaly kritéria. Jeden výsledek byl předkládán více organizacemi a zároveň tvůrce byl kmenovým zaměstnancem (hlavní pracovní poměr) v jiné organizaci. Výsledky neodpovídaly kritériím platné metodiky (týkalo se především odborných článků a odborných monografií). Chybné žánrové zařazení - Odborné knihy jsou v Souhrnném katalogu Národní knihovny evidovány jako sborník, souhrn, průvodce, nikoliv jako požadovaná odborná monografie. První souhrnná dodávka dat byla poskytovateli finanční podpory zaslaná , počet výsledků v souboru obsahoval 117 uplatněných záznamů. Odbor vědy a výzkumu MK ČR dodávku dat přijal bez závažnějších připomínek. Přehled výsledků: Výsledky bodově ohodnocené celkem: 79 J článek v odborném periodiku celkem 60 B odborná kniha celkem 4 48

49 C kapitola v kolektivní monografii celkem 8 Nmap specializovaná mapa 7 Výsledky bodově neohodnocené celkem: 38 D článek ve sborníku 24 W uspořádání workshopu 5 M uspořádání konference 2 E výstava 3 O - přednáška 4 Publikování v recenzovaných odborných časopisech: Zprávy památkové péče 31 Staletá Praha 12 Průzkumy památek 8 Z Českého ráje a Podkrkonoší 2 Urbanismus a územní rozvoj 2 Documenta Pragensia, Časopis Slezského zemského muzea, Národopisná revue, Časopis Společnosti přátel starožitností, Loggia po jednom článku Výzkumný úkol č. 5 Výsledky bodově ohodnocené Výsledky bodově neohodnocené VZ 1 Vědecký výzkum ke zkvalitňování odborně metodického řízení státní památkové péče úkol č žádné výsledky uplatnitelné v RIV úkol č J článek v odborném periodiku Nmap specializovaná mapa 1 úkol č J článek v odborném periodiku úkol č J článek v odborném periodiku D článek ve sborníku 5 O - přednáška 4 VZ 2 Odborné poznávání, vědecké hodnocení, dokumentování a evidence movitého kulturního dědictví, identifikace statků, které mohou být chráněny, výzkum metod presentace a zprostředkování kulturních hodnot památkového fondu veřejnosti jako nástroje identifikace společnosti s kulturním dědictvím úkol č J článek v odborném periodiku B odborná kniha

50 úkol č J článek v odborném periodiku úkol č žádné výsledky uplatnitelné v RIV úkol č J článek v odborném periodiku úkol č J článek v odborném periodiku 2 W uspořádání workshopu 4 M uspořádání konference 2 W uspořádání workshopu E - výstava 1 VZ 3 Odborné poznávání, vědecké hodnocení, dokumentování a evidence nemovitého kulturního dědictví, identifikace statků, které mohou být chráněny úkol č J článek v odborném periodiku úkol č J článek v odborném periodiku úkol č J článek v odborném periodiku úkol č J článek v odborném periodiku Nmap specializovaná mapa 1 úkol č J článek v odborném periodiku úkol č Nmap specializovaná mapa 2 žádné výsledky uplatnitelné v RIV úkol č J článek v odborném periodiku B odborná kniha 1 Nmap specializovaná mapa D článek ve sborníku 1 VZ 4 Odborné poznávání, vědecké hodnocení, dokumentování a evidence kulturního dědictví 19. a 20. století úkol č J článek v odborném periodiku 4 D článek ve sborníku 8 B odborná kniha 2 W uspořádání workshopu úkol č J článek v odborném periodiku E - výstava 1 2 D článek ve sborníku 9 Nmap specializovaná mapa 1 W uspořádání

51 Morové sloupy J článek v odborném periodiku Z jiných veřejných zdrojů Nmap specializovaná mapa 1 C kapitola v kolektivní monog. 1 8 workshopu M uspořádání konference E - výstava 1 Výsledky pro poskytovatele finanční podpory Grantové agentury ČR (GAČR) byly zaslány samotnými řešiteli. Sporné výsledky byly následně kontrolovány a řešeny Referátem V+V. V květnu se Referát V+V seznámil se změnami Metodiky hodnocení výsledků výzkumných organizací a hodnocení výsledků ukončených programů (platná pro léta 2010 a 2011), schválenými Usnesením vlády České republiky ze dne 11. května 2011 č Problematice RIV byl věnován prostor při Kontrolních dnech V+V, které Referát V+V organizoval a Komise pro úkoly vědy a výzkumu v NPÚ Výchozím bodem vzniku Komise bylo zadání hlavního úkolu č. 2/2010 Koncepce vědecké a výzkumné činnosti je pro NPÚ nový tématický úkol, který nenavazuje na žádný předchozí úkol Ministerstva kultury. Plnění tohoto nového tématického úkolu vyplívá ze změny statutu NPÚ, vydaného rozhodnutím ministra kultury České republiky č.j / 2006 ze dne 23. ledna 2006, Rozhodnutím ministra kultury č. 19 / 2009 ze dne 14. prosince 2009 (č.j. MK 12189/2009 OPP, sp. zn. MK-S 8302/2009 OPP). Komise vypracovala dlouhodobou Koncepci výzkumu NPÚ, obsahující osm základních pilířů zaměření výzkumu dle potřeb a priorit NPÚ jako výzkumné organizace. V roce 2011 Komise pokračovala v činnosti na jednání 5 května Cílem jednání bylo zhodnocení činnosti VaV a projednání projektů do znovu vyhlášené veřejné soutěže NAKI pro léta Na podzim 2011 byla činnost Komise ukončena. Generální ředitelka jmenovala novou komisi generální ředitelky npú k navrhování konkrétních kroků, jejichž cílem je zavést zpracovanou koncepci vědecké a výzkumné činnosti npú do organizačního řádu, do plánů činnosti a do běžné, každodenní praxe NPÚ. Účastí v grantových soutěžích. 1) NAKI NPÚ připravil k pro druhé kolo veřejné soutěže, vyhlášené MK ČR v květnu 2011 k Programu Meziresortní koncepce aplikovaného výzkumu a vývoje národní a kulturní identity do r NPÚ připravil k předložení 12 přihlášek výzkumných projektů. Tématicky jednotlivé úkoly vycházely z cílů vznikající dlouhodobé koncepce. Referát V+V organizačně zaštítil přípravu projektových žádostí a byl zodpovědný za jejich kompletaci a finalizaci. Připravil Harmonogram příprav a konzultační dny pro uchazeče. Přehled projektů projektů 2012 Přehled projektů 2012 Dohromady podáno 20 projektů - 1 projekt NPÚ v roli jediného uchazeče, 9 projektů konsorcium NPÚ v roli příjemce-koordinátora, 7 projektů konsorcium NPÚ v roli 1 51

52 Přehled projektů 2011 dalšího příjemce, 3 projekty NPÚ v roli dalšího účastníka Dohromady podáno 16 projektů, 12 projektů NPÚ v roli jediného uchazeče, 4 projekty NPÚ v roli dalšího příjemce Přehled podávaných úkolů: NPÚ v roli jediného uchazeče Kulturně historicky cenná území jako součást národní a kulturní identity České Republiky. Metody identifikace hodnot historických sídel, parků a zahrad a jejich zachování. (Hlavní řešitel Ing. Vlastislav Ouroda, Ph.D.) Konsorcium - NPÚ v roli příjemce koordinátora Dokumentace, digitalizace a prezentace ohroženého kulturního dědictví v příhraniční oblasti Severozápadních Čech (Hlavní řešitel PhDr. Petr Hrubý) Industriální dědictví Moravy a Slezska (Hlavní řešitel Doc. PhDr. Ing. arch. Miloš Matěj, Ph.D. et Ph.D.) Metody a postupy výzkumu archeologických movitých památek a péče o jednotlivé kategorie nálezů. (Hlavní řešitel PhDr. Jarmila Čiháková) Mezioborové studium historických povrchových úprav s cílem jejich zhodnocení, revitalizace v památkové péči a presentace jejich hodnot jako atributů národní a kulturní identity (ISMER) (Hlavní řešitel Ing. Dagmar Michoinová, Ph.D.) Sakrální venkovská architektura jako součást duchovní a kulturní identity Moravy a Slezska (Hlavní řešitel Mgr. Michal Zezula) Středověký sakrální prostor a proměny jeho funkce na reprezentativních příkladech Národních kulturních památek (Hlavní řešitel Mgr. Ing. Šárka Radostová) Tisky 16. století v zámeckých knihovnách České republiky (Hlavní řešitel PhDr. Pavel Hájek) Vzdělávací role Národního památkového ústavu: Edukace jako klíčový nástroj zkvalitnění péče o kulturní dědictví České republiky (Hlavní řešitel PhDr. Martina Veselá) Záchrana historického a kulturního dědictví specifické oblasti č. 1 Šumava (Hlavní řešitel Mgr. Petr Pavelec) Konsorcium - NPÚ v roli příjemce Metodika uchovávání předmětů kulturní povahy (Hlavní řešitel PhDr. Zdeněk Vácha) Vývoj a výroba tradičních vápenných pojiv pro opravy historických stavebních památek na moderním zařízení (Hlavní řešitel Ing. Dagmar Michoinová, Ph.D.) Umění středověku ve sbírkách rakouského arcivévody Františka Ferdinanda d Este (Hlavní řešitel PhDr. Aleš Mudra, Ph.D.) Systém pro inteligentní péči o kulturní majetek (Hlavní řešitel Ing. Petr Volfík) Historický vývoj sídel na starých mapách a jejich publikace na mapovém portále (Hlavní řešitel Mgr. Šimon Eismann) Detektory kovů a ochrana národního kulturního dědictví ohrožené a mizející památky (Hlavní řešitel Mgr. Martin Tomášek) Archeologická mapa Čech. Systém pro sběr, správu a prezentaci dat (Hlavní řešitel Mgr. Martin Tomášek) Příjemce + NPÚ v roli dalšího účastníka Identifikace významných území s kulturně historickými hodnotami ohrožených přírodními a antropogenními vlivy (Hlavní řešitel Ing. arch. Alexandra Křížová) Hudebně akustická dokumentace historických varhan a jejich prostorů - součást Národního kulturního dědictví (Hlavní řešitel PhDr. Petr Koukal Ph.D.) Ochrana a péče o historickou kulturní krajinu prostřednictvím institutu krajinných památkových zón (Hlavní řešitel Ing. arch. Věra Kučová) 52

53 Poskytovatel MK ČR zveřejnil v prosinci 2011 výsledky. 9 projektů NPÚ bylo přijato k finanční podpoře. Jedná se o tyto projekty: Kulturně historicky cenná území jako součást národní a kulturní identity České Republiky. Metody identifikace hodnot historických sídel, parků a zahrad a jejich zachování. (Hlavní řešitel Ing. Vlastislav Ouroda, Ph.D.) Dokumentace, digitalizace a prezentace ohroženého kulturního dědictví v příhraniční oblasti Severozápadních Čech (Hlavní řešitel PhDr. Petr Hrubý) Industriální dědictví Moravy a Slezska (Hlavní řešitel Doc. PhDr. Ing. arch. Miloš Matěj, Ph.D. et Ph.D.) Tisky 16. století v zámeckých knihovnách České republiky (Hlavní řešitel PhDr. Pavel Hájek) Vzdělávací role Národního památkového ústavu: Edukace jako klíčový nástroj zkvalitnění péče o kulturní dědictví České republiky (Hlavní řešitel PhDr. Martina Veselá) Archeologická mapa Čech. Systém pro sběr, správu a prezentaci dat (Hlavní řešitel Mgr. Martin Tomášek) Identifikace významných území s kulturně historickými hodnotami ohrožených přírodními a antropogenními vlivy (Hlavní řešitel Ing. arch. Alexandra Křížová) Hudebně akustická dokumentace historických varhan a jejich prostorů - součást Národního kulturního dědictví (Hlavní řešitel PhDr. Petr Koukal Ph.D.) Ochrana a péče o historickou kulturní krajinu prostřednictvím institutu krajinných památkových zón (Hlavní řešitel Ing. arch. Věra Kučová) 2) GAČR Grantová agentura České republiky vyhlásila dne veřejné soutěže ve výzkumu, experimentálním vývoji a inovacích v rámci programů GA-Standardní projekty, GP- Postdoktorandské granty a GC-Mezinárodní projekty. Žádný z projektů nebyl přijat k finanční podpoře. Název projektu Řešitel Druh veřejné soutěže Mariánské, trojiční a další světecké sloupy a pilíře v Čechách kraje Západočeský, Středočeský a hlavní město Praha. Průmyslová aglomerace jako kulturní dědictví Výzkum vhodných podmínek pro karbonataci vzdušných vápenných malt Doklady barokního zlatnictví a střibrnictví na území Zlínského kraje Sakrální architektura 20. století v Ústeckém kraji Venkovská sakrální architektura v severozápadních Čechách PhDr. Vratislav Nejedlý Doc. PhDr. Ing. arch. Miloš Matěj, PhD. et PhD. Ing. Dagmar Michoinová, PhD. Mgr. Anna Grossová Mgr. Marta Pavlíková Mgr. Lubomír Zeman standardní projekt standardní projekt postdoktorský projekt standardní projekt standardní projekt standardní projekt Posouzení vědecko-výzkumného statutu NPÚ: 28. ledna 2011 byl RVVI schválen Postup při posuzování výzkumných organizací (VO). Referát V+V připravil potřebné materiály pro posouzení statutu NPÚ. 53

54 Posuzovaná kritéria: pro 1. fázi (splnění formálních znaků): 1) samostatná právní subjektivita, 2) hlavním účelem je provádět základní výzkum, aplikovaný výzkum nebo experimentální vývoj a šířit jejich výsledky (podíl činností subjektu v oblasti výzkumu na jeho celkových činnostech převyšuje 50%, nebo významný podíl, šíření výsledků vlastního VaVaI prostřednictvím publikování, 3) veškerý zisk je zpětně financován do těchto činností, 4) podniky, které mohou uplatňovat vliv na takovýto subjekt nemají žádný přednostní přístup k výzkumným kapacitám tohoto subjektu nebo výsledkům, 4) příjemce má vnitřním předpisem upraven způsob nakládání s výsledky. Pro 2. fázi (stanovení odborných podkladů): 1) Doba vykonávání činnosti ve VaVaI byla minimálně poslední tři roky nepřetržitě, 2) Zařazení výsledků VaVaI do IS VaVaI, za posledních 5 let musí být bodová hodnota zařazených výsledků dosahovat alespoň 1500 bodů, 3) Doložení o poskytování aplikovaných výsledků VaVaI zájemcům za stejných podmínek, 4) existence dlouhodobého koncepčního záměru výzkumné organizace na následující období. NPÚ byl posouzen jako výzkumná organizace pro fázi 1. Konference k ukončení výzkumných institucionálních záměrů Národního památkového ústavu řešených v letech 2005 až 2011 (presentace výsledků) Národní památkový ústav uspořádal ve dnech 10. a 11. listopadu 2011 ve velkém sále zastupitelů Magistrátu hl. města Prahy celostátní konferenci, jejímž záměrem bylo představit odborné i laické veřejnosti dosažené vědeckovýzkumné výsledky NPÚ za posledních sedm let a otevřít diskusi na daná témata. V letech 2005 až 2011 se Národní památkový ústav zabýval na poli výzkumném širokým spektrem témat, moderní a industriální architekturou počínaje, přes dokumentaci vesnických sídel, odborné poznávání a evidenci nemovitého kulturního dědictví, zpracování nálezových zpráv archeologických výzkumů, digitalizaci historických fondů zámeckých knihoven, až po nové technologie informačních systémů a technologické laboratoře. Výzkum probíhal po celém území Čech, Moravy a Slezska a do mezioborových týmů byli přizváni i odborníci z jiných výzkumných institucí. Konference byla tematicky rozdělena do čtyř půldenních bloků podle jednotlivých výzkumných záměrů Národního památkového ústavu. Výzkumný záměr č. 1 (garant doc. Josef Štulc) řešil metodické řízení státní památkové péče včetně implementace integrovaného informačního systému, metod digitalizace fotografické dokumentace památkového fondu a průzkumu historických materiálů a technologií. Záměr č. 2 (garant PhDr. Jaromír Míčka) se zaměřil na odborné formování, vědecké hodnocení, dokumentování a evidenci movitého kulturního dědictví. Záměrem č. 3 (garant PhDr. Vladislav Razím) byl obdobný odborný výzkum v kategorii nemovitého kulturního dědictví a konečně záměrem č. 4 (garant doc. Miloš Matěj) výzkum industriálního dědictví a architektury 19. a 20. století. Za posledních sedm let dosáhl Národní památkový ústav mnoha nezanedbatelných výsledků základního i aplikovaného výzkumu. Publikovány byly odborné studie a články (převážně v časopisech Zprávy památkové péče, Průzkumy památek a Staletá Praha). Byly vydány odborné monografie, průvodce a katalogy výstav. Za všechny jmenujme populární ediční řadu Slavné vily (nakladatelství Foibos) nebo katalog Přemyslovské Křivoklátsko. Ústav pořádal četné přednášky, workshopy, dílny pro studenty i dětské publikum. Odborné bádání podnítilo vznik nových instalací na zámcích a hradech spravovaných Národním památkovým ústavem, dílčí témata byla prezentována v rámci příležitostných krátkodobých výstav. K významným počinům lze přičíst také metodické publikace a specializované mapy s odborným obsahem, které napomáhají zajistit odborný přístup v péči o kulturní dědictví a při obnově památek. Některé výstupy vědeckovýzkumné činnosti došly ocenění i v mezinárodním měřítku. Například Projekt konzervace a prezentace Horního hradu v Bečově (tým prof. Ing. arch. akad. arch. Václav Girsa, autorizovaný arch. Miloslav Hanzl, Ing. Dagmar Michoinová Ph.D. a Mgr. Tomáš 54

55 Wizovský) obdržel v kategorii Research ( Výzkum ) prestižní mezinárodní cenu Evropské Unie - Europa Nostra Award za rok Hojně navštívené konference se kromě památkářů účastnili pracovníci Ministerstva kultury ČR, zaměstnanci muzeí, krajských úřadů, obcí s rozšířenou působností, studenti humanitních i technických oborů a další zájemci. I když úkolem konference bylo prezentovat výsledky již ukončených výzkumných aktivit, většina příspěvků naznačila, že v hlavních tématech bude žádoucí kontinuálně pokračovat a prohlubovat i do budoucna odborný mezioborový diskurs v oblasti památkové péče. Referát V+V byl pověřen celkovou organizací konference. b) Zpracování a implementace odborných metodik dílčích činností v oboru památkové péče. Za rok 2011 se postupně vydaly tyto metodiky: Miroslav ČERNÝ Miloslav NĚMEČEK, Mikroklima v historických interiérech, NPÚ, Odborné a metodické publikace, sv. 39, Praha Květoslava KŘÍŽOVÁ Naděžda KUBŮ a kol., Metodika tvorby interiérových instalací a reinstalací, NPÚ, Odborné a metodické publikace, sv. 40, Praha Ladislav BEZDĚK Karel BOBEK Dalibor BURŠÍK Karel JEDLIČKA, Metodika pro elektronický pasport zpřístupněné památky, NPÚ, Odborné a metodické publikace, sv. 41, Praha c) Výzkum nových forem celoživotního vzdělávání pro obor památkové péče Výzkumný úkol hledal a ověřoval netradiční formy poznání kulturního dědictví prostřednictvím didaktických projektů určených dětem. V roce 2011 připravilo oddělení vzdělávání dětskou poznávací soutěž ZEMĚ, která je součástí cyklu Čtyři živly v architektuře a umění. Soutěž si klade za cíl podpořit zájem mladé generace o různé typy pražských památek formou plnění různých úkolů na vycházkách i vyhledáváním údajů v literatuře a dalších zdrojích. Aktivní přístup vede děti k pozitivnímu vztahu k památkám a uvědomění si jejích hodnot formou vlastního působení a prožitku. Soutěže se zúčastnila více než stovka dětí a podle názoru pedagogů obohatila zdařilým způsobem probíranou učební látku danou osnovami. Soutěž zprostředkovala dětem poznání památkově zajímavých míst a dopřála pocit uspokojení při nalézání správných odpovědí. Mimořádně kladné ohlasy účastníků nás zavazují k přípravě dalšího ročníku soutěže v příštím roce. d) Historické fondy: V rámci podpůrných činností vytvářejících infrastrukturu významnou pro realizaci výzkumných záměrů NPÚ, zejména pro rozvíjení a zkvalitňování odborně metodického řízení státní památkové péče byly pro rok 2011 stanoveny tyto cíle: Dokončit uspořádání komplexu dokumentů, expertíz a výstupů výzkumných úkolů Státního plánu ekonomického rozvoje ( SPEV), které tvoří soubor perspektivních prací řešených státní památkovou péčí v období Konkrétně bylo uloženo : Uspořádat a protokolem zhodnotit dohledané materiály výzkumného úkolu SPEV /01-03/-01 Zdokonalování systému řízení státní památkové péče. Dohledat a uspořádat zápisy a dokumenty z porad prognostického týmu státní památkové péče, které se uskutečnily v letech Úkoly byly splněny tak, že dohledané materiály výzkumného úkolu SPEV byly uspořádány podle skupin úloh (SÚ) řešených v rámci 3 tématických úkolů (TÚ) : TÚ -01 Podmínky racionalizace řídících procesů ve státní památkové péči. TÚ -02 Racionalizace organizačních struktur, metod a nástrojů řízení státní památkové péče. TÚ -03 Spolupráce státní památkové péče při budování ASŘ v kultuře. 55

56 Protokolem pod souhrnným pořadovým číslem byl charakterizován a zhodnocen celkový proces řešení tohoto výzkumného úkolu. Druhá část úkolu pro letošní rok týkající se zápisů a dokumentů z porad prognostického týmu státní památkové péče byly uspořádány v šanonech označených PT 1 a PT2. Všechny uspořádané a náležitě adjustované materiály byly předány referátu V+V v ústředním pracovišti NPÚ v Praze Výzkum vytváření a implementace integrovaného informačního systému památkové péče Na základě výše uvedeného přehledu souhrnného plnění po jednotlivých letech lze konstatovat, že i přes výrazné snížení plánované dotace v průběhu plnění úkolu (od roku 2008), díky podpoře z vlastního rozpočtu NPÚ a stabilitě základního řešitelského týmu, byly stanovené cíle úkolu naplněny. Podařilo se navrhnout a vytvořit zcela nový komplexní informační systém, který za pomoci dostupných moderních informačních technologií integruje původně věcně i územně odděleně vytvářené, spravované a užívané datové zdroje, aplikace a dílčí informační systémy v oboru památkové péče. Byla vytvořena dostatečně výkonná a odolná základní infrastruktura IISPP virtualizované prostředí pro provoz jednotlivých serverů, jednotná datová základna pro ukládání dat, sdílené moduly pro tvorbu aplikací, služby pro jednotnou autentizaci a autorizaci, zálohování, rozcestník pro přístup k jednotlivým aplikacím apod. Byl navržen a vybudován systém pro správu sdílených číselníků společně využívaných ve více aplikacích IISPP. Byl vybudován centrální geografický informační systém (GIS) NPÚ, který definuje pravidla pro jednotnou územní a prostorovou identifikaci všech objektů zájmu památkové péče ve všech aplikacích IISPP, a umožňuje jednotné zpracování a publikaci odborných geografických dat v rámci celého území ČR. Byla navržena a implementována aplikace MIS pro jednotnou evidenci odborné digitální a digitalizované dokumentace NPÚ ve vazbě na GIS a další aplikace IISPP. Byl zajištěn centrální provoz aplikace CastIS pro evidenci mobiliárních fondů památek ve správě NPÚ. Obdobně byla zajištěna implementace nového řešení pro jednotnou evidenci dokumentačních a knihovních fondů NPÚ IS Tritius. Ke všem vytvořeným aplikacím a službám byla zpracována potřebná uživatelská i administrátorská dokumentace. Pro následující období po skončení řešení úkolu V+V byl zpracován rámcový návrh dalšího rozvoje IISPP. Podrobné informace k řešení jednotlivých dílčích částí IISPP, které byly předmětem plnění úkolu V+V, jsou uvedeny v následujících kapitolách Celková architektura IISPP Základní schéma výsledné architektury IISPP ve stavu na konci řešení úkolu je zachyceno na obr. 1. Základní schéma architektury IISPP 56

57 Celý systém lze rozdělit na následující základní části: - základní infrastruktura o provozní prostředí (HW a SW) o jednotná datová základna o služby pro autentizaci a autorizaci o zálohování - navzájem integrované aplikace o MIS systém pro jednotnou evidenci a správu odborné digitální dokumentace v NPÚ o GIS NPÚ geografický informační systém památkové péče o Codebook - systém pro centrální správu a sdílení číselníků o Tritius systém pro jednotnou evidenci analogových dokumentačních fondů, odborných knihoven a historických knihovních fondů ve správě NPÚ o CARARE řešení pro publikaci vybraných informací z evidencí NPÚ na portál Europeana - další aplikace využívající sdílenou infrastrukturu IISPP o ISAD informační systém o archeologických datech, sloužící především pro prezentaci dat SAS ČR a ODAN v prostředí Internetu a vedení návazných agend o CastIS aplikace pro jednotnou evidenci mobiliárních fondů památkových objektů ve správě NPÚ o ESS elektronická spisová služba NPÚ o VEMA jednotný personální systém NPÚ - prezentační a publikační rozhraní: o Rozcestník aplikací IISPP webový rozcestník pro přístup k jednotlivým aplikacím, dokumentaci a základním provozním informacím o IISPP o rozhraní pro publikaci mapových služeb GIS NPÚ o terminálové služby pro přístup k centrální evidenci CastIS o publikace metadat pomocí protokolu OAI-PMH (The Open Archives Initiative Protocol for Metadata Harvesting) Provozní prostředí IISPP V 1. pololetí roku 2011 byla kompletně vybudována nová HW infrastruktura IISPP. Došlo tak jednak k nahrazení již zastaralých serverů pořízených v prvních letech řešení výzkumného úkolu, jednak k potřebnému navýšení výkonu, prostoru pro ukládání dat, síťové konektivity a odolnosti proti výpadkům infrastruktury IISPP, což je nezbytné pro zajištění neustále vzrůstajících nároků na provoz všech aplikací a služeb a jejich další rozvoj. Díky zvolené virtualizační technologii došlo paradoxně k výrazné redukci fyzického hardware oproti původně sedmi provozovaným samostatným serverům je nová infrastruktura postavena pouze na třech fyzických serverech, na kterých je však aktuálně bez problémů provozováno více jak 30 virtuálních serverů. Kromě serverů řešení dále tvoří centrální diskové úložiště pro provoz virtuálních serverů připojené prostřednictvím redundantního připojení SAS 3 Gbit, úložiště NAS pro zálohování virtuálních serverů a dat připojené prostřednictvím redundantního LAN připojení 1 Gbit, firewall pro zabezpečení připojení k Internetu a síťový přepínač. Síť LAN je tvořena sedmi segmenty pro bezpečné oddělení produkčních sítí jednotlivých aplikací a služeb a management sítě. Základní schéma řešení je uvedeno na obr

58 obr. 2 Základní schéma topologie nové infrastruktury IISPP Nad fyzickým HW byl vybudován cluster, který vytváří prostředí pro provoz virtuálních serverů s vysokou dostupností a rovnoměrným rozložením zátěže na jednotlivé fyzické servery. Pro toto řešení byla použita licence SW VMware Enterprise, která nabízí služby: High Availability (HA) - služba zajistí, že v případě výpadku fyzického serveru dojde k automatickému spuštění dotčených virtuální serverů na zbývajících fyzických serverech VMware vmotion (VM) - zajišťuje bezvýpadkovou migraci běžících virtuálních strojů mezi fyzickými servery Distributed Resource Scheduling (DRS) - služba zajistí automatické uvolnění prostředků fyzického serveru v případě jeho přetížení VMWARE Data Recovery (VDR) zajišťuje automatické zálohování systémových disků všech virtuálních serverů s využitím velmi efektivní funkce deduplikace zálohovaných dat. Pro správu a řízení přístupu k jednotlivým virtuálním serverům byla vytvořena doména active directory npudt.local se dvěma doménovými řadiči, které dále zajišťují základní síťové služby (DHCP, DNS apod.). Pro přístup správců celé infrastruktury i jednotlivých aplikací bylo nakonfigurováno VPN připojení. Pro zálohování dat byl použit SW IBM Tivoli Storage Manager. Pro zálohování používá metodu Progressive Incremental Backup. Při prvním spuštění zálohy se provede plná záloha všech souborů, poté se zálohují již jen nové nebo změněné soubory. To znamená, že soubor, který byl již jednou zálohovaný a nebyl změněn, se již nikdy nebude zálohovat. Tím se sníží množství přenášených dat. Soubor, který byl změněn, se zálohuje znovu, původní verze souboru ale dál zůstává v záloze a lze ji také případně obnovit. Soubor, který byl odstraněn, také zůstává přístupný pro obnovu. To, kolik verzí jednotlivých souborů a kolik dní si je TSM uchovává, je nastaveno pravidly na TSM serveru. Celé řešení bylo umístěno ve vybraném datovém centru na rozdíl od původního umístění v nevyhovujících prostorách serverovny v ÚP NPÚ je tak zajištěna výrazně lepší konektivita díky napojení na páteřní síť Internetu, odolnost proti výpadkům napájení, klimatizace i fyzická bezpečnost. Díky uživatelské přívětivosti správy a flexibilitě virtuálního prostředí je velmi jednoduché upravovat konfiguraci jednotlivých virtuálních serverů, vytvářet nové virtuální servery pomocí šablon, nastavovat priority jednotlivých virtuálních serverů pro přístup k dostupným systémovým zdrojům, monitorovat celé prostředí, obnovovat celé virtuální servery nebo jednotlivé soubory ze zálohy apod. Vlastní migrace všech stávajících aplikací a služeb IISPP na novou infrastrukturu proběhla v polovině dubna Zároveň byly v rámci migrace provedeny následující změny prostředí: u všech Windows serverů byl proveden upgrade na nejnovější verzi OS Windows Server 2008 R2 64 bit. obdobně u všech Linux serverů byl proveden upgrade na verzi Centos 5.7 x86_64bit u databázového serveru byl proveden upgrade na nejnovější verzi MS SQL Server 2008 R2 58

59 optimalizace umístění jednotlivých infrastrukturních služeb na virtuálních serverech oddělení testovacích prostředí jednotlivých aplikací na samostatné virtuální servery Jednotná datová základna Pro zajištění centrálního úložiště všech dat v rámci konsolidovaného IS NPÚ byla implementována jednotná interní datová základna (JDZ) založená na technologii relační databáze. Vlastní implementace JDZ spočívá ve zprovoznění, tj. instalaci a konfiguraci centrálního databázového serveru MS SQL 2008 R2 Standard Edition, resp. několika instancí databáze pro jednotlivé potřeby (provozní, testovací, GIS a ESS). Tento server je určen jako standardní prostředí pro nasazování všech databází, potřebných pro aplikace a systémy NPÚ Služby pro autentizaci a autorizaci Služby pro autentizaci a autorizaci jsou realizovány pomocí systému adresářových služeb. Autentizační a autorizační údaje jsou uloženy v centrální autentizační a autorizační databázi. Adresářové služby jsou v rámci NPÚ využity pro následující funkce: Referenční databáze uživatelských účtů a hesel pracovníků NPÚ pro jednotnou autentizaci k vnitřním systémům a aplikacím. Tato databáze zahrnuje pracovníky všech pracovišť NPÚ. Referenční databáze uživatelských účtů a hesel pracovníků externích subjektů z řad partnerů i veřejnosti pro jednotnou autentizaci k vnitřním" systémům a aplikacím NPÚ. Tato databáze zahrnuje externí registrované uživatele IISPP. Databáze práv a rolí k aplikacím adresářové služby poskytují informace pro autorizaci pracovníků k aplikacím provozovaných v rámci NPÚ. Údaje o pracovnících NPÚ všeobecného použití telefonní číslo, číslo místnosti, budova, organizační útvar, funkce, atp. Služby pro autentizaci a autorizaci jsou provozovány centrálně. Adresář realizující tyto služby je umístěn na jednom serveru v rámci infrastruktury IISPP. Adresář je spravován také centrálně pomocí správcovského rozhraní dostupného i přes internet. Jmenný prostor adresářových služeb je členěn podle správy objektů. To znamená, že jednotlivé uživatelské účty jsou rozděleny do více kontextů podle příslušnosti do daného pracoviště, do partnerských organizací a veřejnosti. Jejich případné další organizační hierarchické rozčlenění je zachyceno pomocí vhodně definovaných atributů. Změna organizační jednotky uživatele znamená pouze změnu hodnoty jednoho, nebo několika atributů uživatelského účtu. Služby pro autentizaci a autorizaci jsou určeny k tomu, aby příslušná aplikace (modul) mohla co nejjednodušeji provést autentizaci a autorizaci konkrétního uživatele, a zároveň aby správa uživatelských účtů byla jednotná, společná pro všechny aplikace a bezpečná. Tato služba je volitelná. Je určena pro ty aplikace, které musí podle své bezpečnostní politiky řídit přístup k datům na základě individuální autentizace a autorizace uživatele. Logický model autentizačních a autorizačních služeb je uveden na následujícím obrázku. obr. 3 - Logický model adresářových služeb 59

60 Z tohoto konceptu NPÚ vyplývají následující požadavky, které jsou standardem: Uživatel se hlásí ke všem aplikacím (modulům) jedním způsobem autentizace (jedním heslem). Administrátor spravuje účty uživatele pro všechny aplikace (moduly) v jednom rozhraní. Co nejkratší doba na přidělení a zejména na zrušení přístupových práv s minimalizací rizik vyplývajících z pozdního rušení účtů. Aplikace (moduly) neimplementují svoji uživatelskou databázi (nemusí ukládat autentizační a autorizační informace o uživatelích svými prostředky a také si je spravovat). Aplikace (moduly) využívají externí autentizační a autorizační databázi, pomocí přesměrování autentizace a autorizace ze své lokální databáze do této externí. Je možné měnit způsob implementace autentizační a autorizační databáze s minimálními dopady na IS NPÚ bez nutné modifikace aplikací a modulů. Změny v autentizaci a autorizaci se dotýkají pouze implementace a případně struktury autentizační a autorizační databáze a bezpečnostního modulu. Autentizační a autorizační databáze je fyzicky realizována LDAP serverem. Pro implementaci je použita technologie OpenLDAP Server. LDAP server je objektová databáze podle zjednodušeného standardu X.500 dostupná standardním protokolem LDAP. Veškeré personální údaje o pracovnících NPÚ i externích uživatelích jsou do LDAP automaticky přenášeny z jednotného personálního systému NPÚ (personální systém VEMA), který tedy slouží jako primární a autoritativní zdroj všech uživatelských atributů. Synchronizace kromě aktualizace údajů v LDAP zajišťuje kompletně vznik nových uživatelských účtů, jejich zneplatnění na základě ukončení pracovního poměru apod. Naopak synchronizace nezajišťuje přidělení přístupových práv k jednotlivým aplikacím přiřazení uživatele do definovaných aplikačních rolí nebo skupin. To provádí administrátor na základě požadavků odborných garantů jednotlivých aplikací. Z výše uvedených stávajících aplikací a informačních systémů začleněných do IISPP jsou v současnosti uvedené služby pro autentizaci a autorizaci implementovány a používány pro vyhrazené (neveřejné) části aplikací MIS, ISAD, GIS NPÚ, Tritius, Codebook, ESS a Rozcestník aplikací IISPP MIS (Metainformační systém) Aplikace MIS je určena pro jednotné ukládání, popis a zpřístupnění digitálních nebo digitalizovaných odborných dokumentů (fotografie, mapy, plány, textové dokumenty apod.) týkajících se objektů zájmu památkové péče, nebo obecně odborné činnosti NPÚ. Aplikace umožňuje uložení dokumentů (nezávisle na pracovišti) a jejich zpřístupnění v rámci celého NPÚ, včetně uložení informací o dosud nedigitalizovaných dokumentech uložených v archivech NPÚ vytváření vazeb mezi uloženými digitálními dokumenty v MIS a ostatními aplikacemi vyhledávání dokumentů na základě dostupných informací uložených v MIS a informací získávaných automatizovaně z ostatních odborných evidencí provázaných s dokumenty. Technické řešení MIS je založeno na společné centrální infrastruktuře IISPP (viz výše). MIS byl s ohledem na kladené požadavky navržen jako distribuovaný systém skládající se z jednoho centrálního a z řady lokálních serverů (obr. 4), na straně uživatele je vyžadován pouze standardní internetový prohlížeč. Na každém pracovišti NPÚ ústředním pracovišti (ÚP) a všech územních odborných pracovištích (ÚOP), se prostřednictvím lokálních částí MIS ukládají dokumenty do lokálního úložiště dat (lokální MIS server). Objemově velká data jsou tak ukládána v rámci lokální sítě na jednotlivých pracovištích NPÚ, čímž je dosaženo úspory zatížení externí síťové infrastruktury a urychlení odezvy systému pro typické uživatelské operace. Popis všech dokumentů (metainformace) včetně automaticky generovaných náhledů obrazových dokumentů 60

61 v redukovaném rozlišení je ukládán centrálně v jednotné datové základně (JDZ) prostřednictvím centrální části MIS. Všechny popisné informace včetně obsahu textových dokumentů (i textového obsahu PDF dokumentů) a obsahu definovaných atributů z provázaných aplikací k danému dokumentu jsou automaticky indexovány pro možnost fulltextového vyhledávání. obr. 4 - Infrastruktura aplikace MIS Uživatelé při práci s MIS komunikují prostřednictvím webového rozhraní buď s příslušnou lokální částí MIS (vkládání dokumentů, lokální administrace), nebo s centrální částí MIS (fulltextové nebo parametrické vyhledávání dokumentů v MIS, prohlížení metainformací nalezených dokumentů resp. vlastních dokumentů, úprava metainformací, stahování online dostupných dokumentů z libovolného lokálního úložiště, administrace sdílených číselníků apod.). Přístup k oběma částem MIS je řízen pomocí vybudované infrastruktury pro autentizaci a autorizaci (viz výše). MIS poskytuje prostředky k řízené archivaci dat z příslušných dokumentových úložišť a další práci s nimi v případě potřeby (znovuzpřístupnění z archivu). Veřejná část MIS umožňující přístup pomocí standardního nešifrovaného http protokolu je dostupná na adrese Umožňuje fulltextové vyhledávání veřejně přístupných dokumentů (obr. 5), zobrazení vybraných základních popisných atributů, náhledů obrazových dokumentů resp. stažení neobrazových (textových, PDF apod.) dokumentů. Příklad zobrazení informací o dokumentu ve veřejné části MIS je zachycen na obr. 6. Struktura metainformací pro popis dokumentů v MIS vychází z potřeb NPÚ. Kromě základních a v obdobných systémech běžných atributů pro popis dokumentu, jeho typu, formátu, autora, data vzniku apod. obsahuje MIS atributy pro vytvoření vazeb dokumentu na ostatní aplikace IISPP (aktuálně na data ÚSKP, SAS ČR a Tritius), a dále atributy pro územní identifikaci objektů zájmu památkové péče, které jsou obsahem daných dokumentů. Územní identifikace dokumentů je založena na standardu pro jednotnou prostorovou identifikaci předmětů ochrany a zájmů památkové péče definovaném v GIS NPÚ. Díky tomuto propojení lze přímo z daného dokumentu v MIS zobrazit příslušné záznamy v propojených evidencích nebo polohu daného objektu či lokality v mapě. Naopak z mapového projektu lze kliknutím v daném bodě jednoduše automaticky vyhledat a zobrazit všechny dokumenty v MIS k danému objektu či lokalitě. 61

62 obr. 5 Příklad zobrazení výsledku vyhledávání ve veřejné části MIS obr. 6 Detail dokumentu ve veřejné části MIS GIS NPÚ Geografický informační systém NPÚ je klíčovým a komplexním systémem NPÚ pro správu geografických dat ve vazbě na data popisná (ÚSKP, SAS ČR a další evidence). Realizace systému je postavena na těchto klíčových technologiích: ArcGIS Server ArcSDE ArcIMS MapServer T-WIST Server, T-MapServer 62

63 GIS NPÚ je budován na základě centrálního datového skladu, s definovaným jednotným datovým modelem pro vytváření bezešvých odborných datových sad pro celé území ČR, se zavedeným standardem pro prostorovou identifikaci všech objektů zájmu památkové péče založeným na vazbě na data Registru sčítacích obvodů Českého statistického úřadu a na datech specializované databáze CZ_RETRO. GIS NPÚ je využíván především pro zpracování: základní bodové identifikace a plošného vymezení kulturních památek bodového a plošného vymezení památkově chráněných území a ochranných pásem plošného vymezení území s archeologickými nálezy tematických map a analýz, např. stavebně historických průzkumů, plánů ochrany památkových rezervací a zón dle vyhlášky MK ČR č. 420/2008 Sb. apod. nominační dokumentace pro zápis na listinu světového kulturního dědictví (včetně převodu do souřadného systému WGS84 a překladu do angličtiny) georeferencovaných císařských otisků map stabilního katastru dalších specializovaných odborných výstupů činnosti NPÚ nebo úkolů výzkumu a vývoje. GIS NPÚ je referenčním zdrojem dat pro územní identifikaci objektů zájmu památkové péče v ostatních evidencích NPÚ (např. MIS, Tritius). Je také používán pro zajištění tvorby a předávání dat územně analytických podkladů (ÚAP) krajským úřadům a obcím s rozšířenou působností. Odborná data jsou v GIS NPÚ zpracovávána především formou výřezů příslušného území z centrální geodatabáze pro zpracování aktualizace v jednotlivých pracovištích NPÚ v lokálním prostředí SW GIS Arcview, následně jsou takto aktualizovaná data opět začleňována do centrální bezešvé geodatabáze. Pro prezentaci dat GIS NPÚ pro interní i externí uživatele slouží množství vytvořených mapových projektů a služeb: IMS a ArcGIS Server služby a nad nimi vytvořené mapové projekty pro tlusté klienty ArcGIS (Arcview, Arcreader) veřejné a neveřejné webové mapové projekty (veřejná část je dostupná na adrese WMS služby podle mezinárodního standardu OGC (Open Geospatial Consortium). Přehled poskytovaných mapových služeb GIS NPÚ je patrný z obr. 7. Na obr. 8 a 9 jsou pak uvedeny příklady publikovaných mapových projektů GIS NPÚ. Pro zajištění autentizace a autorizace webových mapových projektů a služeb je GIS NPÚ napojen na společné infrastrukturní služby IS NPÚ (viz výše). NPÚ dále provozuje specializované webové aplikace Metis (Metainformační systém pro GIS data) a Výdejní modul ÚAP (aplikace na podporu distribuce dat pro územně analytické podklady). obr. 7 Přehled mapových služeb publikovaných technologií ArcGIS Server z centrálního systému GIS NPÚ 63

64 obr. 8 Veřejný webový mapový projekt Památkový fond (vybrané části) v prostředí Google Maps zobrazení základní informace, fotografie a odkazů pro vybranou památku obr. 9 Veřejný webový mapový projekt Územní identifikace zobrazení základních informací k vybranému objektu v mapě a automaticky vyhledaných provázaných dokumentů k tomuto objektu v MIS IS Tritius V závěru roku 2010 bylo rozhodnuto o zavedení centrální evidence dokumentačních a knihovních fondů NPÚ. Pro tuto potřebu byla vybrána aplikace Tritius, která je generačně novou verzí knihovního SW Clavius (výrobcem a dodavatelem je firma LANius s.r.o. Tábor). Aplikace Clavius byla dosud v NPÚ primárně používaná pro zpracování úplné katalogizace historických knihovních fondů na památkových objektech ve správě NPÚ. Na některých pracovištích NPÚ se již také využívala pro katalogizaci odborných knihoven a pro evidenci analogových dokumentačních fondů (sbírek mapové a plánové dokumentace apod.). Byla však dosud provozována na jednotlivých pracovištích odděleně v podobě lokální desktopové aplikace se samostatnou lokální databází. Aplikace Tritius jakožto nástupce SW Clavius je moderní webová aplikace se standardní třívrstvou architekturou: centrální SQL databáze aplikační server tenký klient (webový prohlížeč). Je postavena na stejných technologických základech jako základní infrastruktura IISPP (MS SQL databáze, vývojové prostředí Java). Vzhledem k požadavku na sjednocení stávajících lokálních evidencí byl tedy na počátku roku 2011 podrobně rozpracován návrh na jednotné řešení evidence knižních a dokumentačních fondů NPÚ v IS Tritius. Zatímco pro oblast evidence odborných a historických knihovních fondů se jedná především o customizaci aplikace Tritius pro potřeby NPÚ resp. převzetí konfigurace z předchozí používané verze SW Clavius, a největší pracnost je v oblasti migrace dat z jednotlivých lokálních databází a jiných používaných formátů do jednotné centrální databáze, v oblasti evidence dokumentačních 64

65 fondů jde prakticky o úplný vývoj aplikace od návrhu struktury evidovaných informací až po kompletní funkcionalitu včetně integrací s ostatními centrálními aplikacemi v rámci IISPP (s tím, že bude s výhodou využito flexibilní prostředí IS Tritius a existující funkcionality pro oblast knihovních fondů, např. sdílení autorit, evidence výpůjček apod.). Na základě definované struktury atributů evidence dokumentačních fondů a požadavků na propojení s ostatními částmi IISPP bylo nutné v rámci implementace IS Tritius řešit: integraci s aplikací MIS - MIS bude jednotným úložištěm digitalizované dokumentace evidované primárně v IS Tritius vytvoření systému pro správu sdílených číselníků IISPP základních oborových heslářů sdílených více aplikacemi v rámci IISPP vytvoření webových služeb pro efektivní vytváření a správu vazeb na GIS NPÚ (IS Tritius bude používat zavedený standard pro jednotnou územní identifikaci evidovaných dokumentů), evidence ÚSKP a SAS ČR. Následující schéma (obr. 10) znázorňuje návrh cílové integrace systémů MIS a Tritius. Odborný referent NPÚ bude mít zajištěn přes uživatelské rozhraní přístup jak k systému MIS, tak také k systému Tritius. V uživatelském rozhraní systému Tritius bude zobrazen URL odkaz na záznam (nebo více záznamů s ohledem na možnost mít k jednomu záznamu v Tritiu více digitálních dokumentů v MIS) do MIS. A obráceně v uživatelském rozhraní systému MIS bude zobrazen URL odkaz na záznam do systému Tritius. Pro propojení mezi záznamy budou využity automaticky generované jednoznačné ID MIS a ID Tritius (titulové číslo). Po pořízení digitalizovaných příloh do MIS budou přes webové služby načtena z Tritia požadovaná metadata do MIS. Tritius bude nabízet pomocí standardní technologie OAI-PMH (Open Archives Initiative Protocol for Metadata Harvesting) providera údaje pro synchronizaci jednotlivých záznamů do MIS, zároveň bude možné poskytovat i opravené a nové záznamy za určité období. obr. 10 Kontextové schéma integrace MIS a Tritius S aplikací Tritius bude komunikovat pouze centrální část aplikace MIS. Komunikace mezi aplikacemi bude zajištěna různými protokoly na více samostatných komunikačních rozhraních: komunikace pro přenos metadat a pro synchronizaci metadat pomocí protokolu OAI-PMH přes HTTP. komunikace pro vytvoření vazby a odstranění vazby pomocí protokolu SOAP/HTTP. komunikace na úrovni grafického uživatelského rozhraní (GUI) - pokud bude existovat vazba mezi dokumenty systémů MIS a Tritius, bude na detailu dokumentu v systému Tritius zobrazen odkaz směřující na dokument(y) v systému MIS a naopak na detailu dokumentu v systému MIS zobrazen odkaz směřující na dokument v systému Tritius. Systém Tritius bude také zobrazovat náhled(y) dokumentu ze systému MIS. Výše uvedené schematicky znázorňuje obrázek

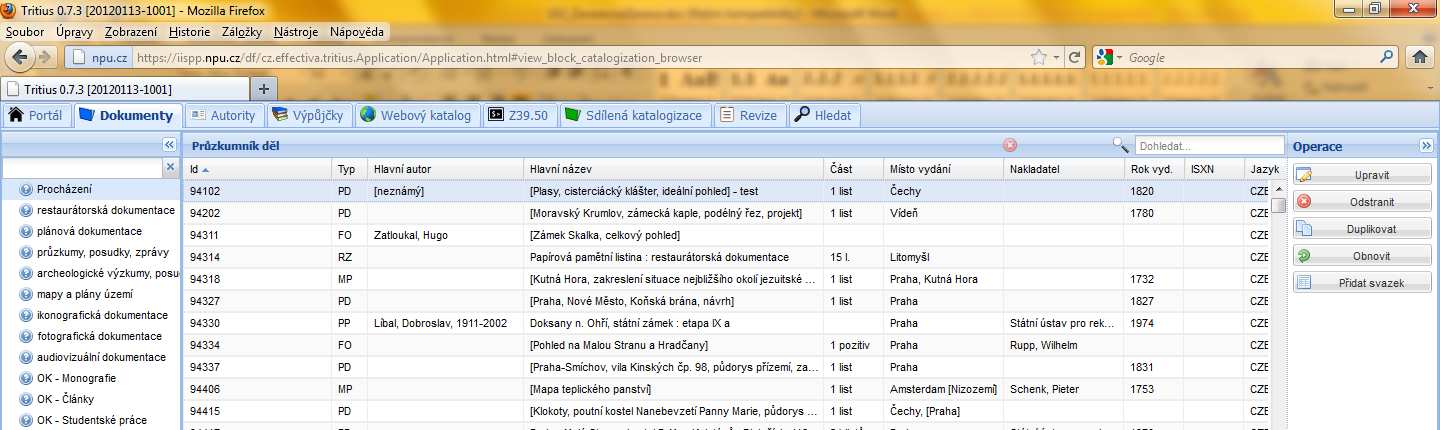

66 cmp Schéma architektury integrace MIS a Tritius Referent NPÚ Webový prohlížeč GUI systému MIS odkaz URL GUI systémutritius Aplikační logika MIS Modul pro komunici s Tritius SOAP/HTTP Služební proxy (ESB) SOAP/HTTP Aplikační rozhraní Tritius Aplikační logika Tritius OAI-PMH/HTTP OAI-PMH/HTTP Databáze systému MIS Databáze systému Tritius Systém MIS Systém Tritius obr. 11 Schéma architektury komunikace systémů MIS a Tritius Pro integraci obou aplikací bylo tedy nutné zajistit řešení následujících požadavků: vytvoření vazby mezi digitálním dokumentem v systému MIS a záznamem v systému Tritius zobrazení vazby mezi záznamy v obou systémech s možností rychlého přechodu mezi aplikacemi pomocí URL odkazu zobrazení načtených metadat ze systému Tritius v MIS při vytvoření vazby dojde k přenesení vybraných metadat ze záznamu v IS Tritius (primární zdroj údajů) do databáze MIS k příslušnému dokumentu (naplnění povinných polí, pro účely vyhledávání přímo v MIS apod.) zamezení možnosti editace přenášených atributů v MIS po vytvoření vazby pro zajištění shody údajů o daném dokumentu v obou systémech zajištění automatické synchronizace přenášených metadat do MIS při jejich změně v IS Tritius možnost změny nebo zrušení vazby dokumentu v MIS na záznam v IS Tritius a automatické promítnutí této změny v IS Tritius. V aplikaci Tritius byly implementovány potřebné webové služby pro výměnu dat při práci s vazbou mezi systémy MIS a Tritius, s následujícími metodami: getrecord - metoda na úrovni protokolu OAI-PMH/HTTP, slouží pro převzetí metadat z Tritius do MIS createlink - metoda na úrovni protokolu SOAP/HTTP, slouží pro nastavení vazby mezi záznamy v systémech Tritius a MIS deletelink - metoda na úrovni protokolu SOAP/HTTP, slouží pro odstranění vazby mezi záznamy v systémech Tritius a MIS. Pro účel synchronizace metadat mezi aplikacemi Tritius a MIS byl využit protokol OAI-PMH. Aplikační rozhraní aplikace Tritius nabízí metodu listrecords která vrátí seznam záznamů aplikace Tritius, u kterých došlo ke změně v určitém časovém období. Při samotném přenosu jsou data přenášena ve formátu XML, jak je definováno protokolem OAI-PMH. Aplikace Tritius bude v tomto případě implementovat poskytovatele dat (v konvenci pojmenování dle protokolu OAI-PMH se jedná o Data Provider či server) a aplikace MIS bude implementovat sběrače dat (v konvenci pojmenování dle protokolu OAI-PMH se jedná o Harvester či klienta). Pokud dojde k odstranění dokumentu v Tritiu, bude MIS při volání metody listrecords o této skutečnosti informován. V takovém případě se vazba na záznamy v aplikaci Tritius u dokumentů aplikace MIS odstraní. 66

67 Synchronizace metadat je automaticky spouštěna jednou denně v nočních hodinách. Naplánování automatické synchronizace je zajištěno pomocí technologie Quartz, která již spouští jiné noční úlohy např. pro reindexaci dokumentů MIS pro fulltextové vyhledávání, pro synchronizaci uživatelů s LDAP, aj. Ostrý provoz IS Tritius pro evidenci dokumentačních fondů na všech pracovištích NPÚ byl spuštěn k (aplikace je dostupná pro definované uživatele na adrese základní uživatelské rozhraní je zobrazeno na obr. 12). Následně v prvním čtvrtletí roku 2012 bude spuštěn také pro evidenci odborných knihoven, včetně zprovoznění webového katalogu Carmen pro vyhledávání a snadný přístup k jednotlivým záznamům pro jednotlivé kategorie uživatelů (včetně veřejnosti). V průběhu roku 2012 pak bude implementována potřebná funkcionalita i pro centrální evidenci historických (zámeckých) knihoven. obr. 12 Základní uživatelské rozhraní IS Tritius Codebook centrální správa číselníků V rámci analýzy požadavků na integraci IS Tritius a MIS bylo identifikováno několik číselníků, které jsou shodně používány v obou aplikacích nebo i v jiných odborných IS NPÚ. Pro účely efektivní správy těchto společných číselníků a poskytování obsahu číselníků v jednotné podobě všem aplikacím byla navržena a vyvinuta aplikace umožňující komfortní práci s těmito číselníky. Řešení poskytuje aplikační rozhraní umožňující použití hodnot z jednotlivých číselníků okolními aplikacemi, a grafické uživatelského rozhraní, které umožňuje realizovat potřebné operace nad číselníky a nad položkami zvoleného číselníku pro správce a uživatele číselníků. Schéma na obr. 13 znázorňuje navržený princip řešení centrální správy číselníků. Uživatel v roli Přispěvatel má možnost u vybraných číselníků vkládat nové hodnoty. Uživatel v roli Redaktor má přes uživatelské rozhraní systému Centrální správa číselníků přístup ke schvalování a aktualizaci položek číselníků. 67

68 HTTP HTTP HTTP obr. 13 Kontextové schéma centrální správy číselníků Základní požadavky na vlastnosti řešení pro centrální správu číselníků v prostředí NPÚ byly definovány následovně: - Přístup k přidávání nových záznamů do číselníků bude umožněn pouze pro uživatele v roli Přispěvatel a Redaktor. Nastavení těchto rolí bude možné provést na úrovni číselníků. - Přístup uživatele v roli IT administrátor a role Čtenář bude plošná přes všechny číselníky. IT administrátor ani Čtenář nebudou mít možnost provádět vkládání hodnot, změny hodnot ani zneplatnění hodnot v číselnících. - Systém pro centrální správu číselníků bude umožňovat provádění následujících operací nad číselníkem: Výběr číselníku ze seznamu. Nastavení role Přispěvatel umožňující danému uživateli vložení nové položky do číselníku Nastavení role Redaktor umožňující danému uživateli vložení a schválení nové položky v číselníku Editace popisných údajů číselníku. - Přístup k aplikaci a přiřazení jednotlivých uživatelů k rolím IT administrátor, Redaktor, Přispěvatel nebo Čtenář bude řešeno mimo systém pro správu číselníků (konkrétně v aplikaci Správa adresářových služeb určené pro správu LDAP NPÚ). - Dále bude systém umožňovat provádění následujících operací nad položkami číselníku: Přidání nové položky číselníku. Zneplatnění položky číselníku. Změna položky číselníku. Vyhledávání položek ze seznamu. Schválení nové položky pro zobrazení v číselníku (pouze role Redaktor). Hromadný výběr položek ze seznamu (check box) podle autora položky, data založení, data změny, stavu položky, data zneplatnění, názvu položky. o Hromadné zneplatnění položek. o Hromadné změny hodnot položek. o Hromadné schválení položek. o Hromadné sloučení více položek do jedné. Export vybraných položek číselníku do MS Excel. Pro číselníky s jednou úrovní bude možný export i z výsledku vyhledávání. - Systém bude nabízet u vybraného číselníku volbu omezit seznam položek (filtr zobrazení) na: Jen platné 68

69 Jen schválené Ke schválení Jen zneplatněné Všechny - Součástí implementace sdílených číselníků bude i migrace dat ze stávajících zdrojů a vytvoření nezbytných uživatelsky příjemných nástrojů pro správu těchto číselníků. - Centrální správa číselníků bude prostřednictvím webových služeb nabízet rozhraní pro okolní systémy NPÚ, které bude poskytovat: Seznam sdílených číselníků. Seznam položek jednoho číselníku. Vrácení hodnoty položky podle identifikátoru. Vrácení seznamu hodnot podle identifikátoru nadřízeného záznamu. Přidání nové položky číselníku (pouze role Přispěvatel, Redaktor). Automaticky dojde k uložení autora položky a data vložení nové položky. - Přístup k aplikaci pro centrální správu číselníků bude zabezpečený přes uživatelské jméno a heslo, s využitím zavedeného jednotného systému autentizace a autorizace v IISPP. Architektura navrženého systému Centrální správy číselníků se skládá ze tří základních částí: - Externí zdroje dat pro integraci jedná se o data, která budou zpřístupněna pro okolní systémy přes rozhraní systému Centrální správy číselníků. Data budou určena pouze pro čtení. Potřebná data budou uložena v lokální kopii databáze číselníků. Tato lokální kopie bude pravidelně aktualizována daty z primárního zdroje pomocí nástrojů ETL. Tímto způsobem budou aktualizována data z primárních zdrojů dat aplikací GIS, MonumIS a SAS ČR. - Systém centrální správy číselníků složený z těchto částí: Databáze správy číselníků bude obsahovat jak data, která budou určena pro čtení i zápis a plně ve správě aplikace centrální správy číselníku, tak data pouze pro čtení naimportovaná nástroji ETL. Aplikační logika správy číselníků samotná logika aplikace. Rozhraní správy číselníků rozhraní vystavující metody pro přístup k datům systému centrální správy číselníku. Bude se jednat o rozhraní webových služeb. GUI systému pro správu číselníků grafické uživatelské rozhraní přístupné uživateli přes webový prohlížeč. Služební proxy technologie ESB, která bude vystavovat jednotlivá rozhraní webových služeb okolním systémům. - Okolní systémy NPÚ využívající sdílené číselníky aplikace NPÚ, které budou využívat systém centrální správy číselníků. Aktuálně se jedná o systémy MIS a Tritius. Pro správu obsahu jednotlivých číselníků a další požadované funkcionality byla vytvořena webová aplikace Codebook, která je dostupná pro definované uživatele na adrese Úvodní obrazovka aplikace po přihlášení uživatele nabízí přehled jednotlivých číselníků (obr. 14), následně po rozkliknutí konkrétního číselníku je zobrazen jeho obsah a příslušné funkcionality dle role přihlášeného uživatele (obr. 15). Úplný popis všech funkcí aplikace Codebook je uveden obdobně jako u ostatních aplikací IISPP ve vytvořené uživatelské příručce. 69

70 obr. 14 Aplikace Codebook pro správu sdílených číselníků Pro zajištění funkcí poskytovaných pro okolní systémy NPÚ, které využívají sdílené číselníky, nabízí aplikace sdílených číselníků webovou službu s následujícími metodami: - getcodebooks - vrátí seznam všech číselníků integrovaných do systému sdílených číselníků - getvalues - vrátí seznam všech hodnot - getvalue - slouží pro vrácení seznamu atributů daného záznamu - getvaluesby - vrátí seznam hodnot určených kategorií. Pod kategorií si lze představit významové pojmenování jedné úrovně v rámci víceúrovňového číselníku, např. vrátí seznam okresů na základě kraje nebo typy originálního dokumentu pouze pro restaurátorské zprávy. Číselník bude v rámci svého rozhraní definovat n 1 těchto metod, kde n je úroveň zanoření číselníku - addvalue - přidá novou položku do číselníku - getmodifiedvalues - vrátí modifikované záznamy od určitého data do současnosti - getreplacedvalues - slouží pro vrácení seznamu dvojic neplatných záznamů a jejich náhrad. obr. 15 Zobrazení obsahu vybraného číselníku a dostupných funkcionalit Pro zajištění integrace na systém GIS, územní identifikaci objektů, poskytuje aplikace sdílených číselníků webovou službu s následujícími metodami: - findbypagis - slouží pro vyhledání záznamu na základě známého kódu pagis, metoda vrací přesně jeden záznam nebo žádný, pokud záznam s daným kódem pagis nebyl nalezen - findbyall - slouží pro vyhledání záznamů na základě vstupních kritérií. Metoda vrací seznam nalezených záznamů - getmodifiedvalues - vrátí modifikované záznamy od určitého data do současnosti - getmodifiedlinks - vrátí změny ve vazbách mezi kódem pagis a kódy lokality od určitého data do současnosti. Obdobně poskytuje systém sdílených číselníků i webovou službu pro územní identifikaci lokalit. Pro zajištění integrace na evidenci kulturních památek (ÚSKP) poskytuje systém sdílených číselníků webovou službu s následujícími metodami: 70

71 - findbyregid - slouží pro vyhledání záznamu na základě známého identifikátoru kulturní památky IdReg. Metoda vrací přesně jeden nebo žádný záznam, pokud záznam s daným identifikátorem nebyl nalezen - findbyall - slouží pro vyhledání záznamů na základě zadaných vstupních kritérií. Metoda vrátí seznam nalezených záznamů - getmodifiedvalues - vrátí modifikované záznamy od určitého data do současnosti. Obdobně opět poskytuje systém sdílených číselníků i webové služby pro integraci s evidencí chráněných území a území s archeologickými nálezy. Celý systém pro centrální správu sdílených číselníků včetně integrace aplikací MIS a Tritius byl spuštěn v ostrém provozu Zajištění centrálního provozu aplikace CastIS Aplikace CastIS, určená pro evidenci mobiliárních fondů všech památkových objektů ve správě NPÚ, byla dosud provozována jako samostatná, lokální aplikace na jednotlivých památkových objektech (celkem cca 100 instalací), dále pak na jednotlivých územních odborných pracovištích (ÚOP) NPÚ pro potřebu nahlížení do souhrnné, krajské databáze. Aktuální data byla na ÚOP z jednotlivých objektů předávána většinou ručně, dávkově v dohodnutých intervalech (kromě relativně malých databázových informací s popisnými údaji se jedná o velký objem dat v podobě obrazových, případně video a dalších souborů). Stávající způsob provozování je relativně dostatečný pro zpracování základní evidence mobiliárních fondů. Nevyhovuje však již pro požadované vedení průběžné evidence (evidence výpůjček, pohybu předmětů mezi jednotlivými pracovišti apod.), kdy je nutné pracovat společně s aktuálními evidencemi všech objektů. Je také velmi náročný z hlediska správy a údržby aplikace, jakoukoliv úpravu v aplikaci (upgrade apod.) je nutno vždy provést samostatně na všech (tj. více než 100) pracovištích, časově a kapacitně náročný je i přenos dat z objektů na ÚOP (nemluvě o zajištění souladu mezi evidencemi na objektech a ÚOP, bezpečnosti při přenosu dat, zálohování apod.). Prakticky nerealizovatelné je zpřístupnění kompletní evidence pro potřeby ústředního pracoviště (ÚP) NPU. Proto byl v roce 2010 definován požadavek na zajištění centralizovaného provozu aplikace CastIS. Výhody centrálního řešení jsou: snadná správa: aplikace je instalována pouze jednou na centrálním serveru, veškeré úpravy, konfigurace či upgrade je prováděn také pouze jednou na serveru, všichni uživatelé mají dostupnou stejnou aktuální verzi aplikace možnost vedení průběžné evidence nad daty ze všech objektů přístup pracovníků ÚP NPÚ a dalších definovaných uživatelů ke kompletní aktuální evidenci všech mobiliárních fondů, možnost vytváření souhrnných dotazů, statistik apod. jednotné zajištění zálohování dat, zabezpečení přístupu k datům. S ohledem na charakter aplikace v podobě tzv. tlustého klienta (kompletní přepracování celé aplikace do třívrstvé architektury s využitím tenkého klienta není v tuto chvíli z časových ani finančních důvodů reálné) bylo jako optimální řešení zvoleno provozování aplikace v terminálovém režimu aplikace je spouštěna a veškeré operace prováděny na výkonném serveru, na stranu klienta jsou přenášeny pouze obrazovky. Pro realizaci tohoto řešení bylo se všemi výhodami využito nové virtualizované prostředí datového centra NPÚ (viz výše). Základní schéma řešení je zachyceno na obr. 16. Uživatelé k centrální evidenci přistupují prostřednictvím klienta Připojení ke vzdálené ploše, který je standardní součástí operačních systémů MS Windows. Veškerá komunikace mezi uživatelem a servery je zabezpečena šifrováním. Celé prostředí pro provoz centrální aplikace CastIS bylo připraveno do poloviny května 2011, následně byla provedena instalace klientů a zaškolení uživatelů pilotního provozu na všech 71

72 památkových objektech ve správě ÚOP NPÚ Plzeň. Během června 2011 pak byl zahájen testovací provoz na všech ostatních pracovištích NPÚ. Na základě pilotního a testovacího provozu bylo ve spolupráci s dodavatelem provedeno množství úprav aplikace CastIS k zajištění požadovaných funkcionalit spojených s centrálním provozem, např. v oblasti nastavení přístupových práv, generování výstupů apod. Ostrý provoz centrální evidence mobiliárních fondů byl zahájen K tomuto datu byly na centrální server přeneseny aktuální databáze všech památkových objektů a současně též veškerá dosud pořízená fotodokumentace mobiliárních předmětů a další digitální dokumenty (skeny restaurátorských zpráv ve formátu PDF, videodokumentace apod.), v celkovém objemu přesahující 1 TB dat. Přístup k centrální evidenci byl zřízen pro více jak 260 uživatelů s různou úrovní oprávnění. Data z většiny objektů jsou nyní aktualizována přímo online v centrální evidenci, byla ale ponechána také možnost dávkového přenosu dat z lokálních evidencí, především pro objekty bez dostatečně kvalitního internetového připojení, rozsáhlé inventarizace depozitářů apod. Významným přínosem je možnost vyhledávání napříč evidencí všech objektů, a to jak pro statutární úkoly NPÚ, tak i pro aktuálně řešené i nově připravované úkoly výzkumu a vývoje. Aktuálně obsahuje centrální evidence CastIS informace o cca tis. mobiliárních předmětech (obr. 17). obr. 16 Základní schéma řešení centrálního provozu aplikace CastIS obr. 17 Centrální evidence CastIS, hledání přes všechny objekty Rozcestník aplikací IISPP Webový rozcestník IISPP slouží pro snadnější přístup k jednotlivým centrálním aplikacím NPÚ v tuto chvíli MIS, GIS, a ISAD. Je umístěn na adrese obr. 18. Kromě odkazů na jednotlivé aplikace umožňuje dále přístup k dostupné uživatelské dokumentaci (s rozlišením veřejné a neveřejné části dokumentace podle stavu přihlášení). 72
