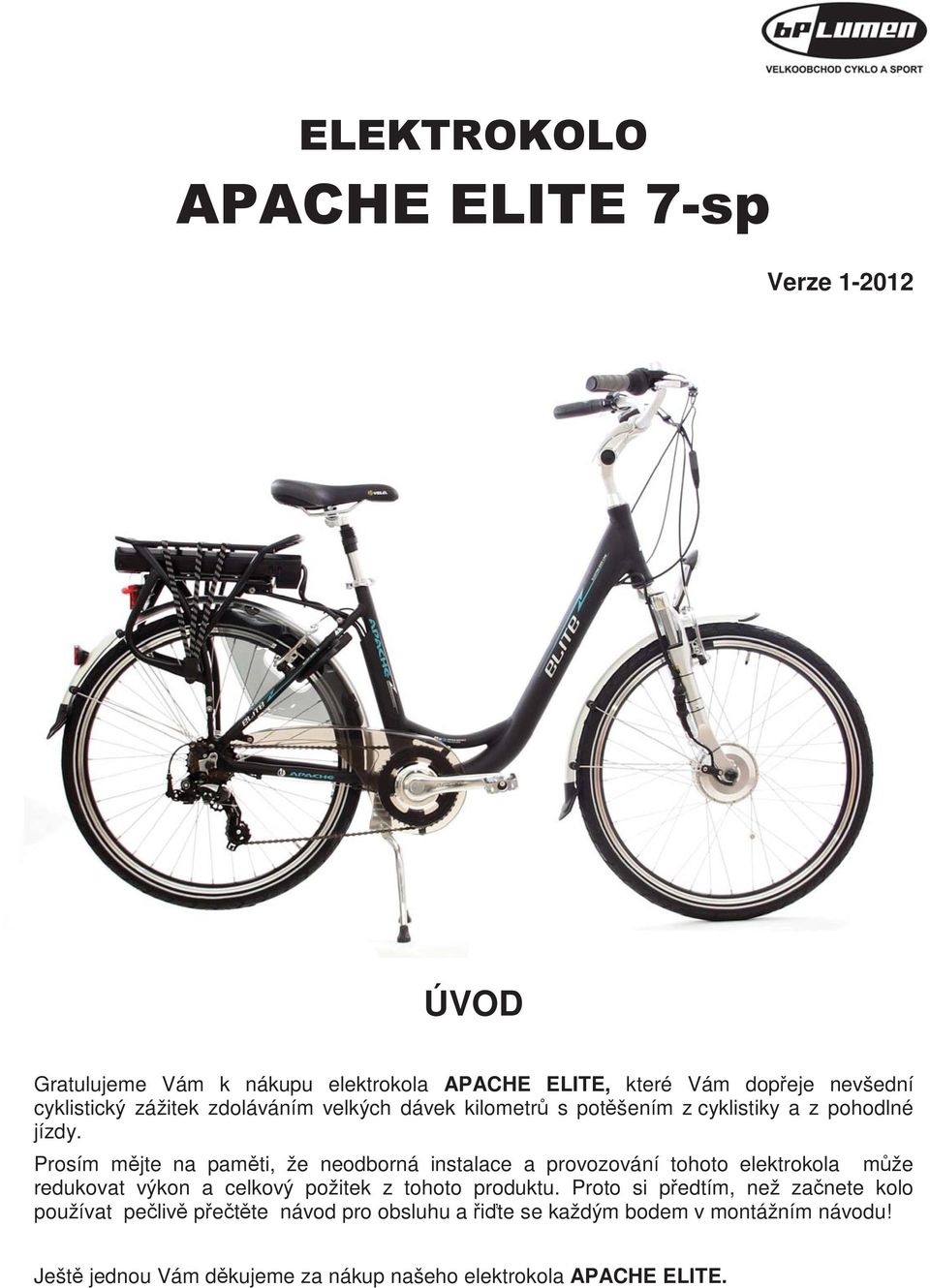

1 Verze ÚVOD Gratulujeme Vám k nákupu elektrokola APACHE ELITE, které Vám dopeje nevšední cyklistický zážitek zdoláváním velkých dávek kilometr s potšením z cyklistiky a z pohodlné jízdy. Prosím mjte na pamti, že neodborná instalace a provozování tohoto elektrokola mže redukovat výkon a celkový požitek z tohoto produktu. Proto si pedtím, než zanete kolo používat peliv pette návod pro obsluhu a ite se každým bodem v montážním návodu! Ješt jednou Vám dkujeme za nákup našeho elektrokola APACHE ELITE.

2 OBSAH Specifikace 2 Vlastnosti elektrokola 2 Obsah kartonu 3 Popis elektrokola 4 Montážní návod 5, 6 Nabíjení baterie 7 Ovládání elektropohonu 8 Ovládání LCD displeje 8, 9, 10 Údržba 11 ešení problém 12 asto kladené dotazy 13 Bezpenostní varování 14 Záruní list 15 SPECIFIKACE Rám: Alu 6061 T6 26" výška 470 mm, osa sedlové trubky/osa ízení 57 cm Vidlice : ZOOM odpružená Alloy Brzdy: Alu V-brake, páky Al s vypínacím kontaktem Pevody: Shimano TX 7/13-28, 1-pevodník 42 z azení: Shimano Revoshift 7-sp Pehazovaka: Shimano Tourney 7-sp Osvtlovací systém: bateriové pední a zadní Ráfky: 26" HJC, dvojité Sedlovka : Al prmr 27,2 mm Pedstavec : Al, nastavitelný Motor: 36V/250W, pední, bezkartáový, s volnobžkou Baterie: 36V/9Ah, Li-ion, v nosii, váha 2,4 kg Nabíjeka: DC36V, 1,35A, doba nabíjení prázdné baterie cca 4-6 hodin Nosnost: maximáln 120 kg Váha celého kola 23 kg VLASTNOSTI ELEKTROKOLA - Koncepce jednoduchého snímání PAS snímaem - Motor se zapne po 1,5 2sec. od chvíle, kdy zanete šlapat, a vypne se se stejným zpoždním, když šlapat pestanete. - Silná podpora bhem cestovní rychlosti (v módu HIGH). - Vzestupný výkon motoru se vypíná pi rychlosti 25 km/hod. - Vyhovuje všem evropským pedpism a je to stále jízdní kolo, NE moped! - Dojezd: 40 až 60 km / odvislý od profilu trati a váhy jezdce / - LCD panel se samostatným tlaítkovým ovladaem Jízdní programy: 1 - nízká motorová pomoc 2 - nízká motorová pomoc, 3 - stední motorová pomoc, 4 - vyšší motorová pomoc, 5 - maximální motorová pomoc DOWN pomocí tlaítka DOWN (spodní šipka) jede kolo samo rychlostí cca 6 km/h(pomoc pi rozjezdu, nebo pi tlaení)

3 OBSAH KARTONU 1 Rám, kola / baterie / motor 2 idítka / pedstavec 3 Nabíjeka 4 Pedály 5 Klí k zámku baterie 6 Klí k zámku kola 7 Náadí

4 KOLO APACHE ELITE

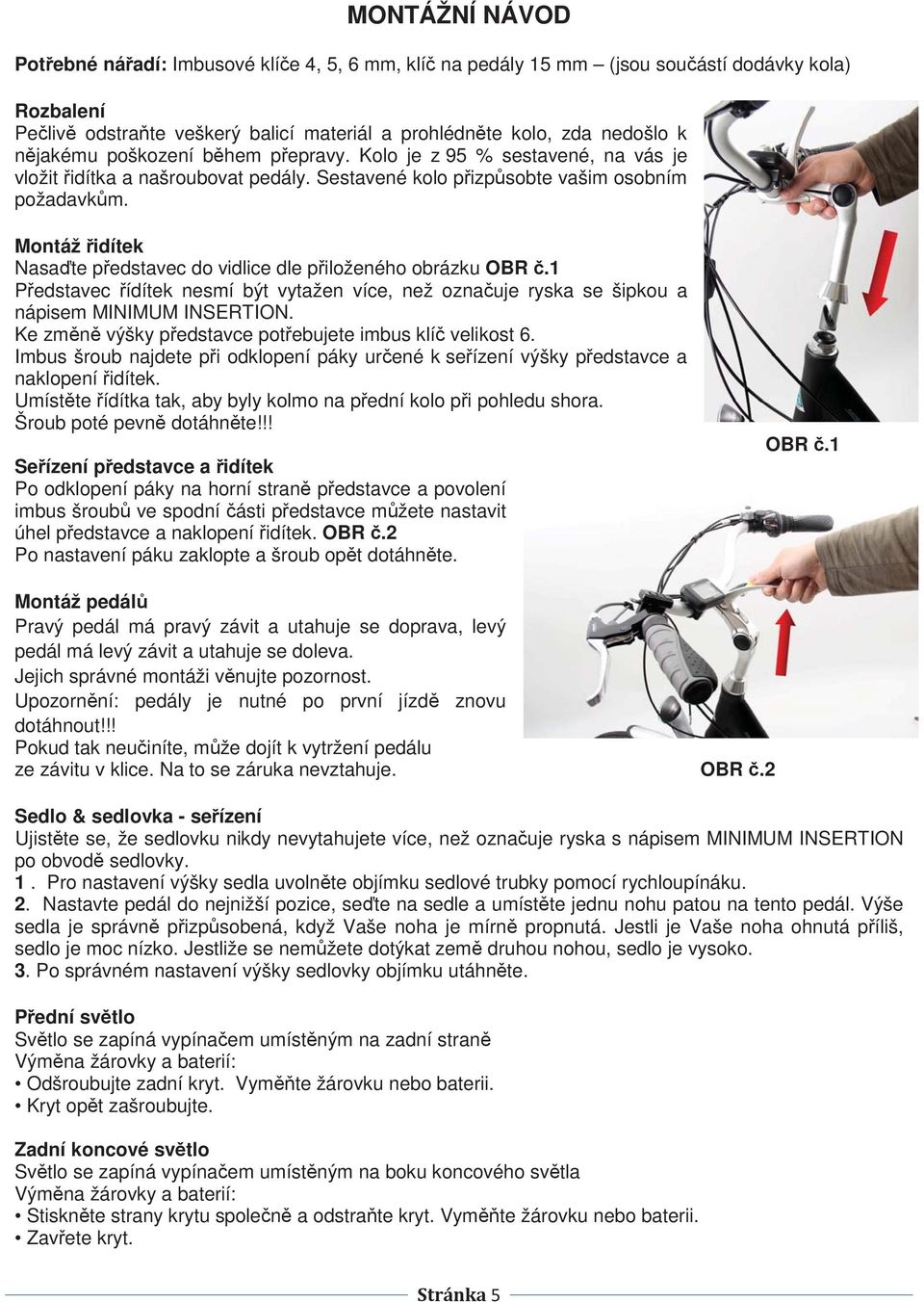

5 MONTÁŽNÍ NÁVOD Potebné náadí: Imbusové klíe 4, 5, 6 mm, klí na pedály 15 mm (jsou souástí dodávky kola) Rozbalení Peliv odstrate veškerý balicí materiál a prohlédnte kolo, zda nedošlo k njakému poškození bhem pepravy. Kolo je z 95 % sestavené, na vás je vložit idítka a našroubovat pedály. Sestavené kolo pizpsobte vašim osobním požadavkm. Montáž idítek Nasate pedstavec do vidlice dle piloženého obrázku OBR.1 Pedstavec ídítek nesmí být vytažen více, než oznauje ryska se šipkou a nápisem MINIMUM INSERTION. Ke zmn výšky pedstavce potebujete imbus klí velikost 6. Imbus šroub najdete pi odklopení páky urené k seízení výšky pedstavce a naklopení idítek. Umístte ídítka tak, aby byly kolmo na pední kolo pi pohledu shora. Šroub poté pevn dotáhnte!!! Seízení pedstavce a idítek Po odklopení páky na horní stran pedstavce a povolení imbus šroub ve spodní ásti pedstavce mžete nastavit úhel pedstavce a naklopení idítek. OBR.2 Po nastavení páku zaklopte a šroub opt dotáhnte. OBR.1 Montáž pedál Pravý pedál má pravý závit a utahuje se doprava, levý pedál má levý závit a utahuje se doleva. Jejich správné montáži vnujte pozornost. Upozornní: pedály je nutné po první jízd znovu dotáhnout!!! Pokud tak neuiníte, mže dojít k vytržení pedálu ze závitu v klice. Na to se záruka nevztahuje. OBR.2 Sedlo & sedlovka - seízení Ujistte se, že sedlovku nikdy nevytahujete více, než oznauje ryska s nápisem MINIMUM INSERTION po obvod sedlovky. 1. Pro nastavení výšky sedla uvolnte objímku sedlové trubky pomocí rychloupínáku. 2. Nastavte pedál do nejnižší pozice, sete na sedle a umístte jednu nohu patou na tento pedál. Výše sedla je správn pizpsobená, když Vaše noha je mírn propnutá. Jestli je Vaše noha ohnutá píliš, sedlo je moc nízko. Jestliže se nemžete dotýkat zem druhou nohou, sedlo je vysoko. 3. Po správném nastavení výšky sedlovky objímku utáhnte. Pední svtlo Svtlo se zapíná vypínaem umístným na zadní stran Výmna žárovky a baterií: Odšroubujte zadní kryt. Vymte žárovku nebo baterii. Kryt opt zašroubujte. Zadní koncové svtlo Svtlo se zapíná vypínaem umístným na boku koncového svtla Výmna žárovky a baterií: Stisknte strany krytu spolen a odstrate kryt. Vymte žárovku nebo baterii. Zavete kryt.

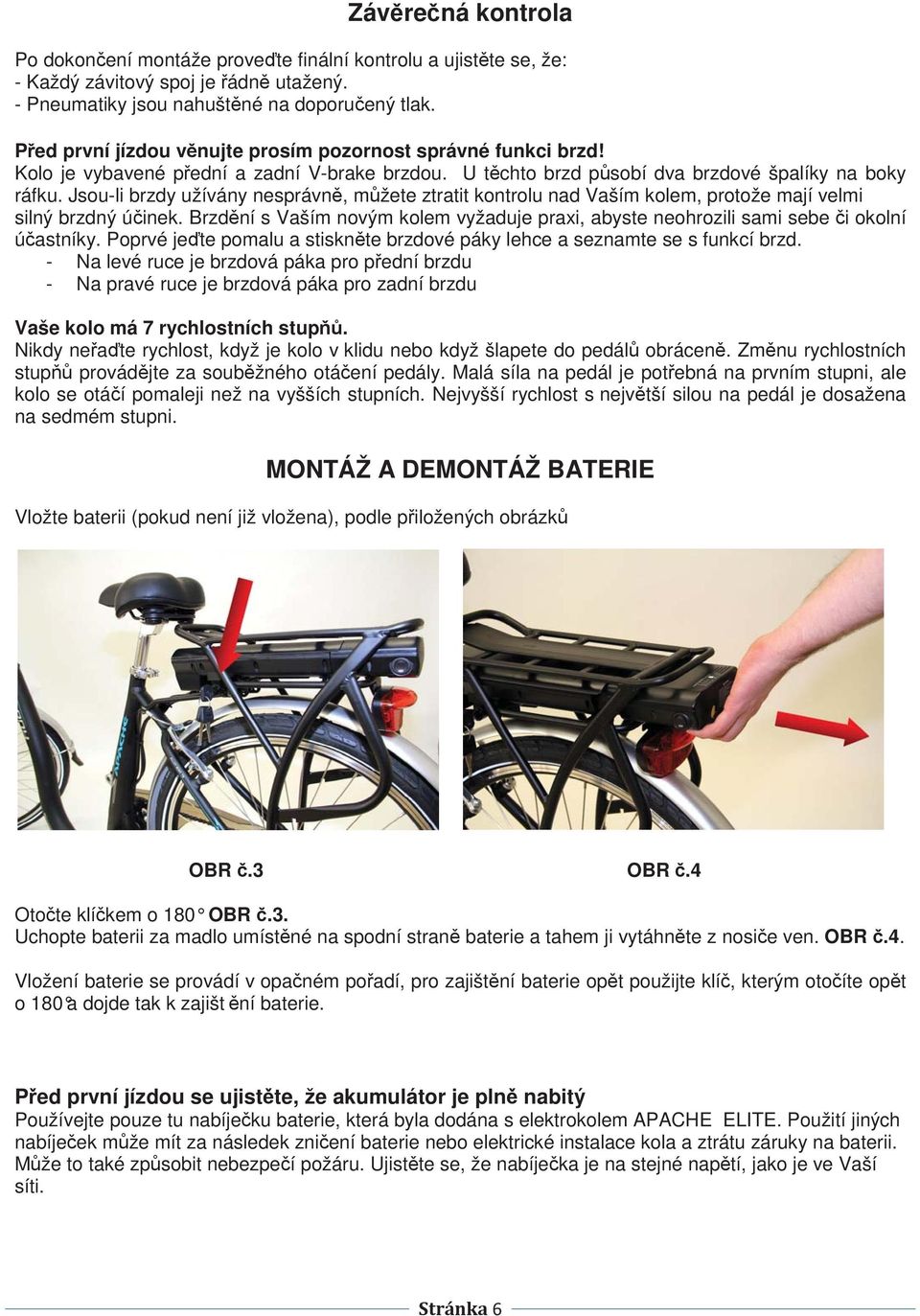

6 Závrená kontrola Po dokonení montáže provete finální kontrolu a ujistte se, že: - Každý závitový spoj je ádn utažený. - Pneumatiky jsou nahuštné na doporuený tlak. Ped první jízdou vnujte prosím pozornost správné funkci brzd! Kolo je vybavené pední a zadní V-brake brzdou. U tchto brzd psobí dva brzdové špalíky na boky ráfku. Jsou-li brzdy užívány nesprávn, mžete ztratit kontrolu nad Vaším kolem, protože mají velmi silný brzdný úinek. Brzdní s Vaším novým kolem vyžaduje praxi, abyste neohrozili sami sebe i okolní úastníky. Poprvé jete pomalu a stisknte brzdové páky lehce a seznamte se s funkcí brzd. - Na levé ruce je brzdová páka pro pední brzdu - Na pravé ruce je brzdová páka pro zadní brzdu Vaše kolo má 7 rychlostních stup. Nikdy neate rychlost, když je kolo v klidu nebo když šlapete do pedál obrácen. Zmnu rychlostních stup provádjte za soubžného otáení pedály. Malá síla na pedál je potebná na prvním stupni, ale kolo se otáí pomaleji než na vyšších stupních. Nejvyšší rychlost s nejvtší silou na pedál je dosažena na sedmém stupni. MONTÁŽ A DEMONTÁŽ BATERIE Vložte baterii (pokud není již vložena), podle piložených obrázk OBR.3 OBR.4 Otote klíkem o 180 OBR.3. Uchopte baterii za madlo umístné na spodní stran baterie a tahem ji vytáhnte z nosie ven. OBR.4. Vložení baterie se provádí v opaném poadí, pro zajištní baterie opt použijte klí, kterým otoíte opt o 180 a dojde tak k zajišt ní baterie. Ped první jízdou se ujistte, že akumulátor je pln nabitý Používejte pouze tu nabíjeku baterie, která byla dodána s elektrokolem APACHE ELITE. Použití jiných nabíjeek mže mít za následek zniení baterie nebo elektrické instalace kola a ztrátu záruky na baterii. Mže to také zpsobit nebezpeí požáru. Ujistte se, že nabíjeka je na stejné naptí, jako je ve Vaší síti.

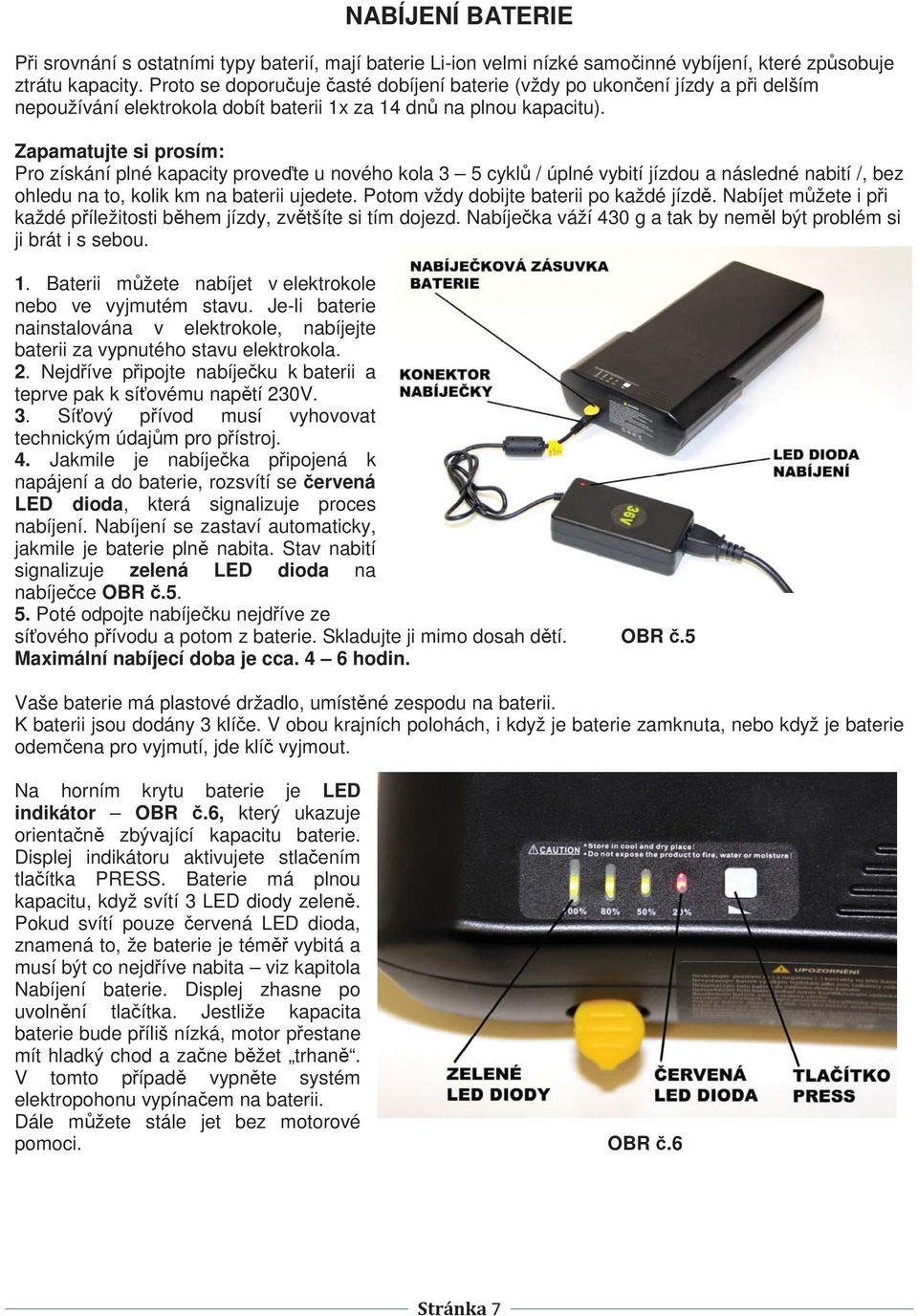

7 NABÍJENÍ BATERIE Pi srovnání s ostatními typy baterií, mají baterie Li-ion velmi nízké samoinné vybíjení, které zpsobuje ztrátu kapacity. Proto se doporuuje asté dobíjení baterie (vždy po ukonení jízdy a pi delším nepoužívání elektrokola dobít baterii 1x za 14 dn na plnou kapacitu). Zapamatujte si prosím: Pro získání plné kapacity provete u nového kola 3 5 cykl / úplné vybití jízdou a následné nabití /, bez ohledu na to, kolik km na baterii ujedete. Potom vždy dobijte baterii po každé jízd. Nabíjet mžete i pi každé píležitosti bhem jízdy, zvtšíte si tím dojezd. Nabíjeka váží 430 g a tak by neml být problém si ji brát i s sebou. 1. Baterii mžete nabíjet v elektrokole nebo ve vyjmutém stavu. Je-li baterie nainstalována v elektrokole, nabíjejte baterii za vypnutého stavu elektrokola. 2. Nejdíve pipojte nabíjeku k baterii a teprve pak k síovému naptí 230V. 3. Síový pívod musí vyhovovat technickým údajm pro pístroj. 4. Jakmile je nabíjeka pipojená k napájení a do baterie, rozsvítí se ervená LED dioda, která signalizuje proces nabíjení. Nabíjení se zastaví automaticky, jakmile je baterie pln nabita. Stav nabití signalizuje zelená LED dioda na nabíjece OBR Poté odpojte nabíjeku nejdíve ze síového pívodu a potom z baterie. Skladujte ji mimo dosah dtí. OBR.5 Maximální nabíjecí doba je cca. 4 6 hodin. Vaše baterie má plastové držadlo, umístné zespodu na baterii. K baterii jsou dodány 3 klíe. V obou krajních polohách, i když je baterie zamknuta, nebo když je baterie odemena pro vyjmutí, jde klí vyjmout. Na horním krytu baterie je LED indikátor OBR.6, který ukazuje orientan zbývající kapacitu baterie. Displej indikátoru aktivujete stlaením tlaítka PRESS. Baterie má plnou kapacitu, když svítí 3 LED diody zelen. Pokud svítí pouze ervená LED dioda, znamená to, že baterie je tém vybitá a musí být co nejdíve nabita viz kapitola Nabíjení baterie. Displej zhasne po uvolnní tlaítka. Jestliže kapacita baterie bude píliš nízká, motor pestane mít hladký chod a zane bžet trhan. V tomto pípad vypnte systém elektropohonu vypínaem na baterii. Dále mžete stále jet bez motorové pomoci. OBR.6

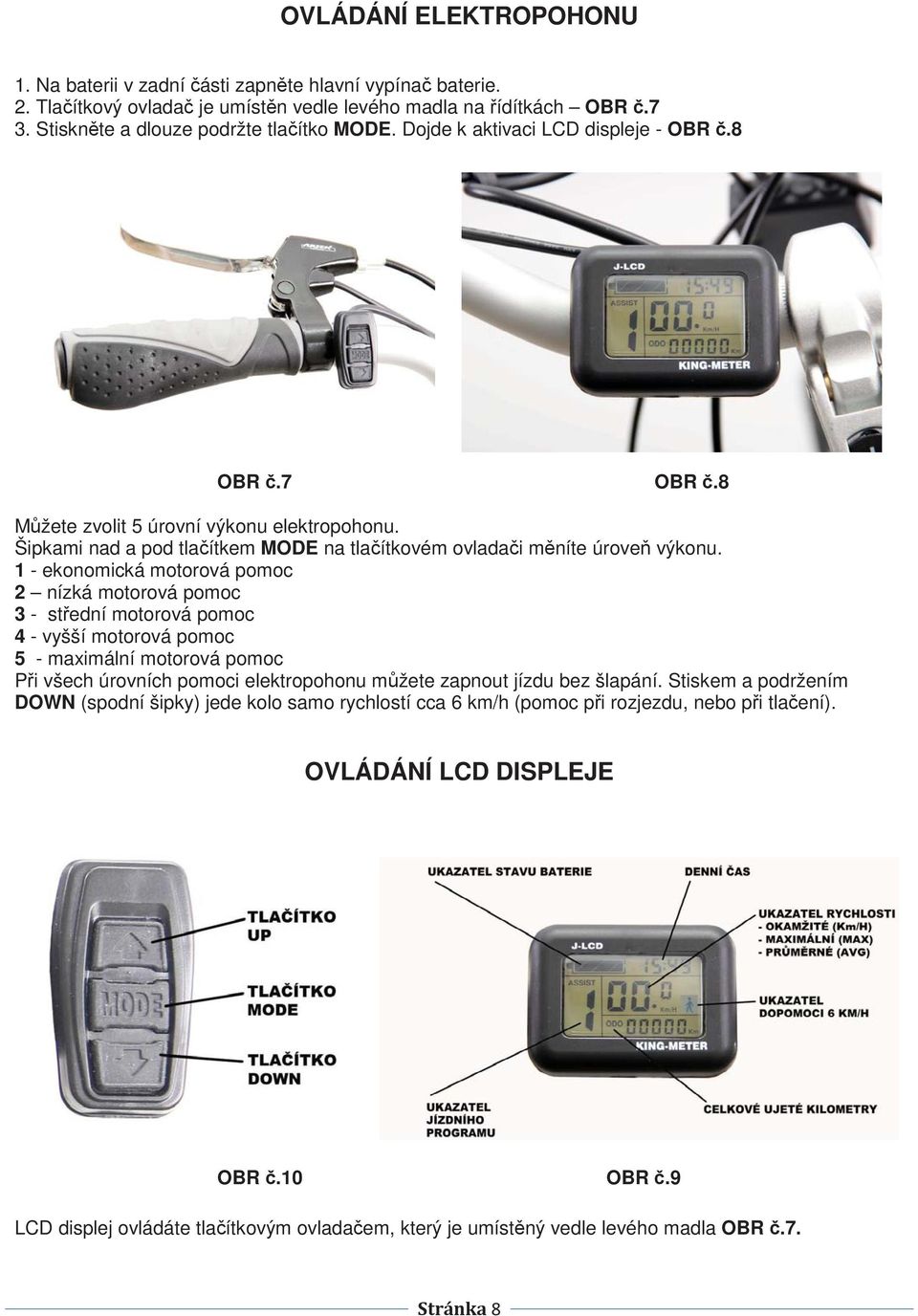

8 OVLÁDÁNÍ ELEKTROPOHONU 1. Na baterii v zadní ásti zapnte hlavní vypína baterie. 2. Tlaítkový ovlada je umístn vedle levého madla na ídítkách OBR.7 3. Stisknte a dlouze podržte tlaítko MODE. Dojde k aktivaci LCD displeje - OBR.8 OBR.7 OBR.8 Mžete zvolit 5 úrovní výkonu elektropohonu. Šipkami nad a pod tlaítkem MODE na tlaítkovém ovladai mníte úrove výkonu. 1 - ekonomická motorová pomoc 2 nízká motorová pomoc 3 - stední motorová pomoc 4 - vyšší motorová pomoc 5 - maximální motorová pomoc Pi všech úrovních pomoci elektropohonu mžete zapnout jízdu bez šlapání. Stiskem a podržením DOWN (spodní šipky) jede kolo samo rychlostí cca 6 km/h (pomoc pi rozjezdu, nebo pi tlaení). OVLÁDÁNÍ LCD DISPLEJE OBR.10 OBR.9 LCD displej ovládáte tlaítkovým ovladaem, který je umístný vedle levého madla OBR.7.

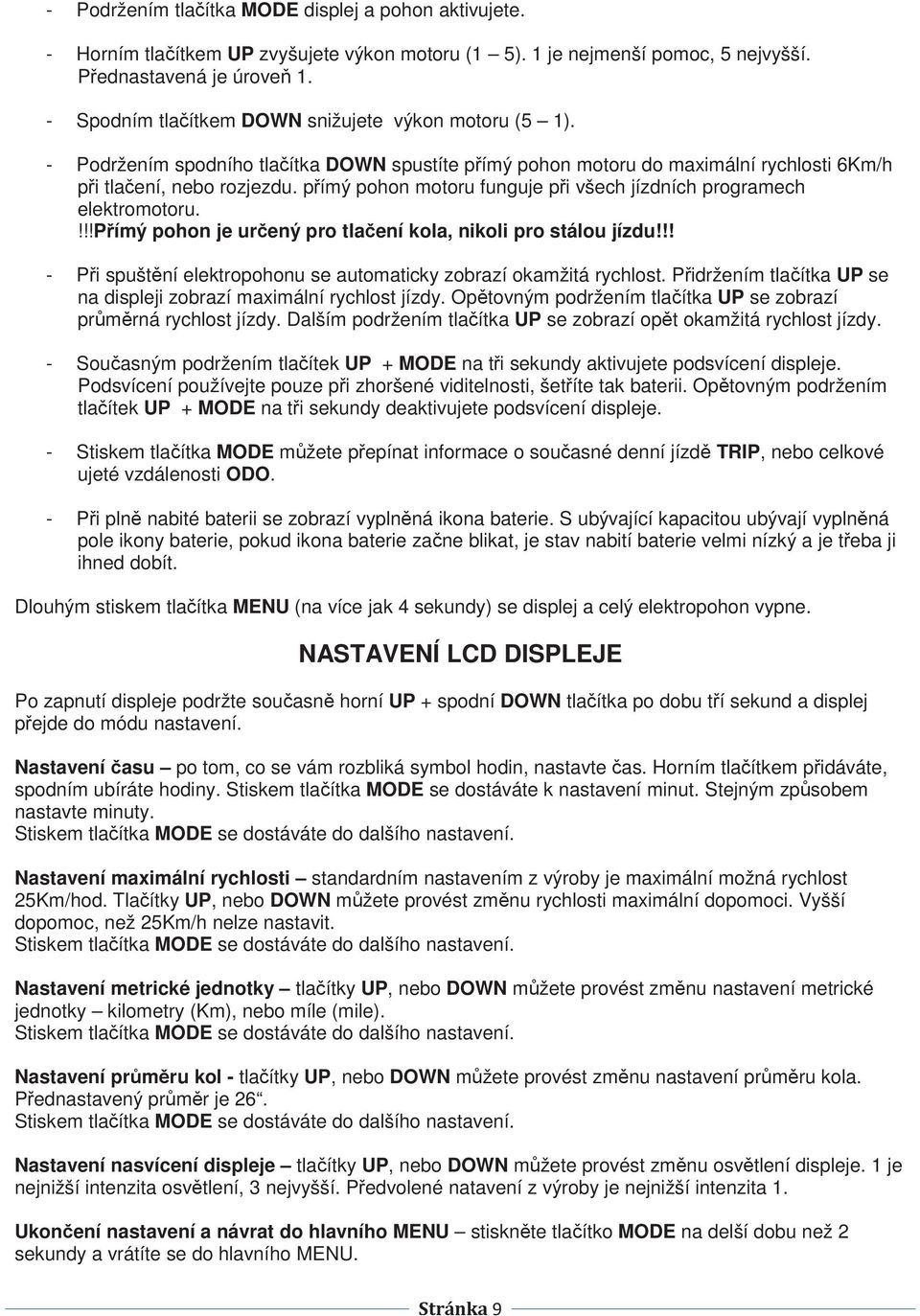

9 - Podržením tlaítka MODE displej a pohon aktivujete. - Horním tlaítkem UP zvyšujete výkon motoru (1 5). 1 je nejmenší pomoc, 5 nejvyšší. Pednastavená je úrove 1. - Spodním tlaítkem DOWN snižujete výkon motoru (5 1). - Podržením spodního tlaítka DOWN spustíte pímý pohon motoru do maximální rychlosti 6Km/h pi tlaení, nebo rozjezdu. pímý pohon motoru funguje pi všech jízdních programech elektromotoru.!!!pímý pohon je urený pro tlaení kola, nikoli pro stálou jízdu!!! - Pi spuštní elektropohonu se automaticky zobrazí okamžitá rychlost. Pidržením tlaítka UP se na displeji zobrazí maximální rychlost jízdy. Optovným podržením tlaítka UP se zobrazí prmrná rychlost jízdy. Dalším podržením tlaítka UP se zobrazí opt okamžitá rychlost jízdy. - Souasným podržením tlaítek UP + MODE na ti sekundy aktivujete podsvícení displeje. Podsvícení používejte pouze pi zhoršené viditelnosti, šetíte tak baterii. Optovným podržením tlaítek UP + MODE na ti sekundy deaktivujete podsvícení displeje. - Stiskem tlaítka MODE mžete pepínat informace o souasné denní jízd TRIP, nebo celkové ujeté vzdálenosti ODO. - Pi pln nabité baterii se zobrazí vyplnná ikona baterie. S ubývající kapacitou ubývají vyplnná pole ikony baterie, pokud ikona baterie zane blikat, je stav nabití baterie velmi nízký a je teba ji ihned dobít. Dlouhým stiskem tlaítka MENU (na více jak 4 sekundy) se displej a celý elektropohon vypne. NASTAVENÍ LCD DISPLEJE Po zapnutí displeje podržte souasn horní UP + spodní DOWN tlaítka po dobu tí sekund a displej pejde do módu nastavení. Nastavení asu po tom, co se vám rozbliká symbol hodin, nastavte as. Horním tlaítkem pidáváte, spodním ubíráte hodiny. Stiskem tlaítka MODE se dostáváte k nastavení minut. Stejným zpsobem nastavte minuty. Stiskem tlaítka MODE se dostáváte do dalšího nastavení. Nastavení maximální rychlosti standardním nastavením z výroby je maximální možná rychlost 25Km/hod. Tlaítky UP, nebo DOWN mžete provést zmnu rychlosti maximální dopomoci. Vyšší dopomoc, než 25Km/h nelze nastavit. Stiskem tlaítka MODE se dostáváte do dalšího nastavení. Nastavení metrické jednotky tlaítky UP, nebo DOWN mžete provést zmnu nastavení metrické jednotky kilometry (Km), nebo míle (mile). Stiskem tlaítka MODE se dostáváte do dalšího nastavení. Nastavení prmru kol - tlaítky UP, nebo DOWN mžete provést zmnu nastavení prmru kola. Pednastavený prmr je 26. Stiskem tlaítka MODE se dostáváte do dalšího nastavení. Nastavení nasvícení displeje tlaítky UP, nebo DOWN mžete provést zmnu osvtlení displeje. 1 je nejnižší intenzita osvtlení, 3 nejvyšší. Pedvolené natavení z výroby je nejnižší intenzita 1. Ukonení nastavení a návrat do hlavního MENU stisknte tlaítko MODE na delší dobu než 2 sekundy a vrátíte se do hlavního MENU.

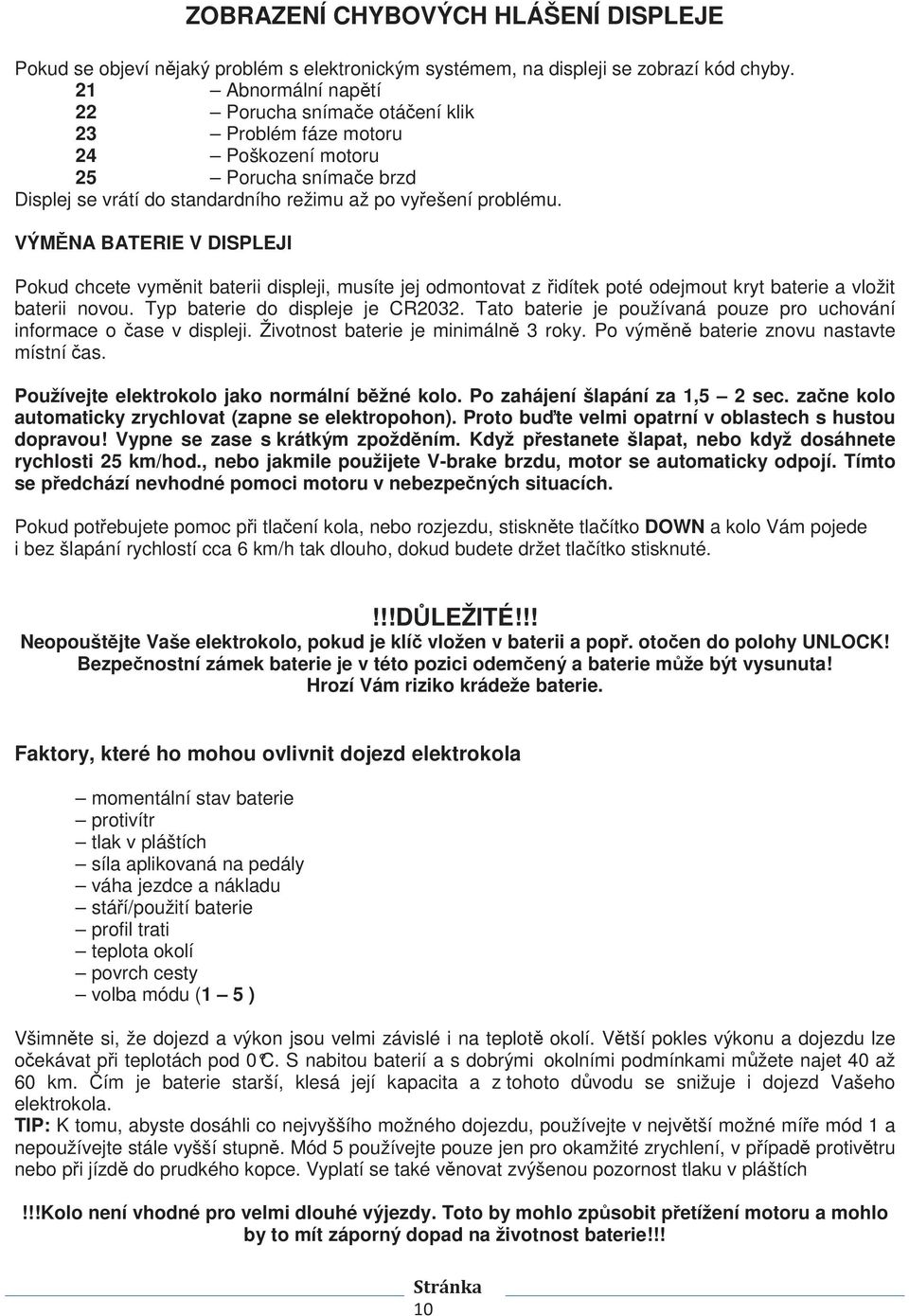

10 ZOBRAZENÍ CHYBOVÝCH HLÁŠENÍ DISPLEJE Pokud se objeví njaký problém s elektronickým systémem, na displeji se zobrazí kód chyby. 21 Abnormální naptí 22 Porucha snímae otáení klik 23 Problém fáze motoru 24 Poškození motoru 25 Porucha snímae brzd Displej se vrátí do standardního režimu až po vyešení problému. VÝMNA BATERIE V DISPLEJI Pokud chcete vymnit baterii displeji, musíte jej odmontovat z idítek poté odejmout kryt baterie a vložit baterii novou. Typ baterie do displeje je CR2032. Tato baterie je používaná pouze pro uchování informace o ase v displeji. Životnost baterie je minimáln 3 roky. Po výmn baterie znovu nastavte místní as. Používejte elektrokolo jako normální bžné kolo. Po zahájení šlapání za 1,5 2 sec. zane kolo automaticky zrychlovat (zapne se elektropohon). Proto bute velmi opatrní v oblastech s hustou dopravou! Vypne se zase s krátkým zpoždním. Když pestanete šlapat, nebo když dosáhnete rychlosti 25 km/hod., nebo jakmile použijete V-brake brzdu, motor se automaticky odpojí. Tímto se pedchází nevhodné pomoci motoru v nebezpených situacích. Pokud potebujete pomoc pi tlaení kola, nebo rozjezdu, stisknte tlaítko DOWN a kolo Vám pojede i bez šlapání rychlostí cca 6 km/h tak dlouho, dokud budete držet tlaítko stisknuté.!!!dležité!!! Neopouštjte Vaše elektrokolo, pokud je klí vložen v baterii a pop. otoen do polohy UNLOCK! Bezpenostní zámek baterie je v této pozici odemený a baterie mže být vysunuta! Hrozí Vám riziko krádeže baterie. Faktory, které ho mohou ovlivnit dojezd elektrokola momentální stav baterie protivítr tlak v pláštích síla aplikovaná na pedály váha jezdce a nákladu stáí/použití baterie profil trati teplota okolí povrch cesty volba módu (1 5 ) Všimnte si, že dojezd a výkon jsou velmi závislé i na teplot okolí. Vtší pokles výkonu a dojezdu lze oekávat pi teplotách pod 0 C. S nabitou baterií a s dobrými okolními podmínkami mžete najet 40 až 60 km. ím je baterie starší, klesá její kapacita a z tohoto dvodu se snižuje i dojezd Vašeho elektrokola. TIP: K tomu, abyste dosáhli co nejvyššího možného dojezdu, používejte v nejvtší možné míe mód 1 a nepoužívejte stále vyšší stupn. Mód 5 používejte pouze jen pro okamžité zrychlení, v pípad protivtru nebo pi jízd do prudkého kopce. Vyplatí se také vnovat zvýšenou pozornost tlaku v pláštích!!!kolo není vhodné pro velmi dlouhé výjezdy. Toto by mohlo zpsobit petížení motoru a mohlo by to mít záporný dopad na životnost baterie!!!

11 ÚDRŽBA!!! UPOZORNNÍ!!! Používejte pouze originální náhradní souástky. Nikdy neponoujte baterii, nabíjeku nebo ostatní elektrosouástky do vody i jiné kapaliny. Všeobecné instrukce Pravidelná údržba garantuje dlouhou životnost a bezpenost Vašeho kola. Údržba zahrnuje i ištní, mazání a správné nastavení všech komponent. Navíc je pravidelná údržba podmínkou pro podporu nárok na záruku. - Vždy udržujte elektrokolo a všechny jeho komponenty isté. - Používejte pouze doporuené a vyzkoušené istící materiály - Když budete používat Vaše elektrokolo v zim, po každé jízd oistte kolo a pedevším kontakty baterie a konektory od soli - Kontrolujte správné dotažení všech šroub, matic a šlapacího stedu Doporuujeme, aby výše uvedené operace byly uskuteovány v pravidelných intervalech. Bude-li to nezbytné, kontaktujte Vaši nejbližší autorizovanou servisní dílnu Skladovací doporuení Nevhazujte baterii do ohn a mechanicky ji nepoškozujte. Mohou se pi tom uvolnit toxické látky. Nerozebírejte baterii. S opravou a na servis zajdte s elektrokolem vždy k vašemu obchodníkovi. Neskladujte baterii pi teplotách pod bodem mrazu. V pípad njakého neregulérního hluku, vysoké teploty, i prosakování z baterie zastavte ihned její používání. Vždy skladujte baterii na chladném, suchém a vtraném míst mimo dosah sluneního svtla a zdroj tepelného záení.

12 PROBLÉMY A JEJICH EŠENÍ Jestli kolo nefunguje správn, zkontrolujte nejdíve, zda mžete problém opravit sami. V opaném pípad kontaktujte Vaši servisní dílnu. PÍINA / EŠENÍ Kolo nereaguje na nastavení na ovládacím panelu nebo nejede na maximální výkon. Nabití baterie píliš nízké: Dobijte baterii. Regulátor výkonu je vadný: Regulátor nutno vymnit v servisní díln. Hlavní kabel vadný: Opravte vadné žíly nebo jej vymte. Kontakty perušené: Kontrolujte spojení mezi baterií a motorem Motor nebží, i když je systém zapnutý. Kabel od baterie je vadný: Zkontrolujte kabeláž baterie Spína na brzdové páce selhal: Kontrolujte kabelové kontakty a funkci spínae Nízký dojezd i pi pln nabité baterii Tlak v pneumatice píliš nízký: Kontrolujte tlak v pneumatice Baterie je píliš stará i vadná: Vymte baterii Velké zatížení na kole kvli prudkým stoupáním, protivtru i nákladu: Používej mén motorové pomoci Nízká teplota okolí (< 0 C): Používej mén motorové pomoci Nabíjeka nenabíjí akumulátor Je nabíjeka pipojená k síovému pívodu? Nejsou kabely poškozené? Poškození v nabíjece: Vymte nabíjeku Uvolnné zdíky: Kontrolujte a zabezpete kabely lánky baterie vadné: Vymte baterii. Indikátorové svtlo nabíjeky svítí stále zelen. Vadná/nevhodná baterie: Vymte baterii Uvolnné zdíky: Kontrolujte a zabezpete kabely Provte, zda není v baterii nebo v nabíjece zkrat. Indikátorové svtlo nabíjeky svítí stále erven. Zkontrolujte baterii, zda není poškozena. Po stlaení tlaítka na baterii nesvítí žádná LED dioda. Baterie je vybitá: Dobijte baterii. lánky baterie vadné: Vymte baterii.

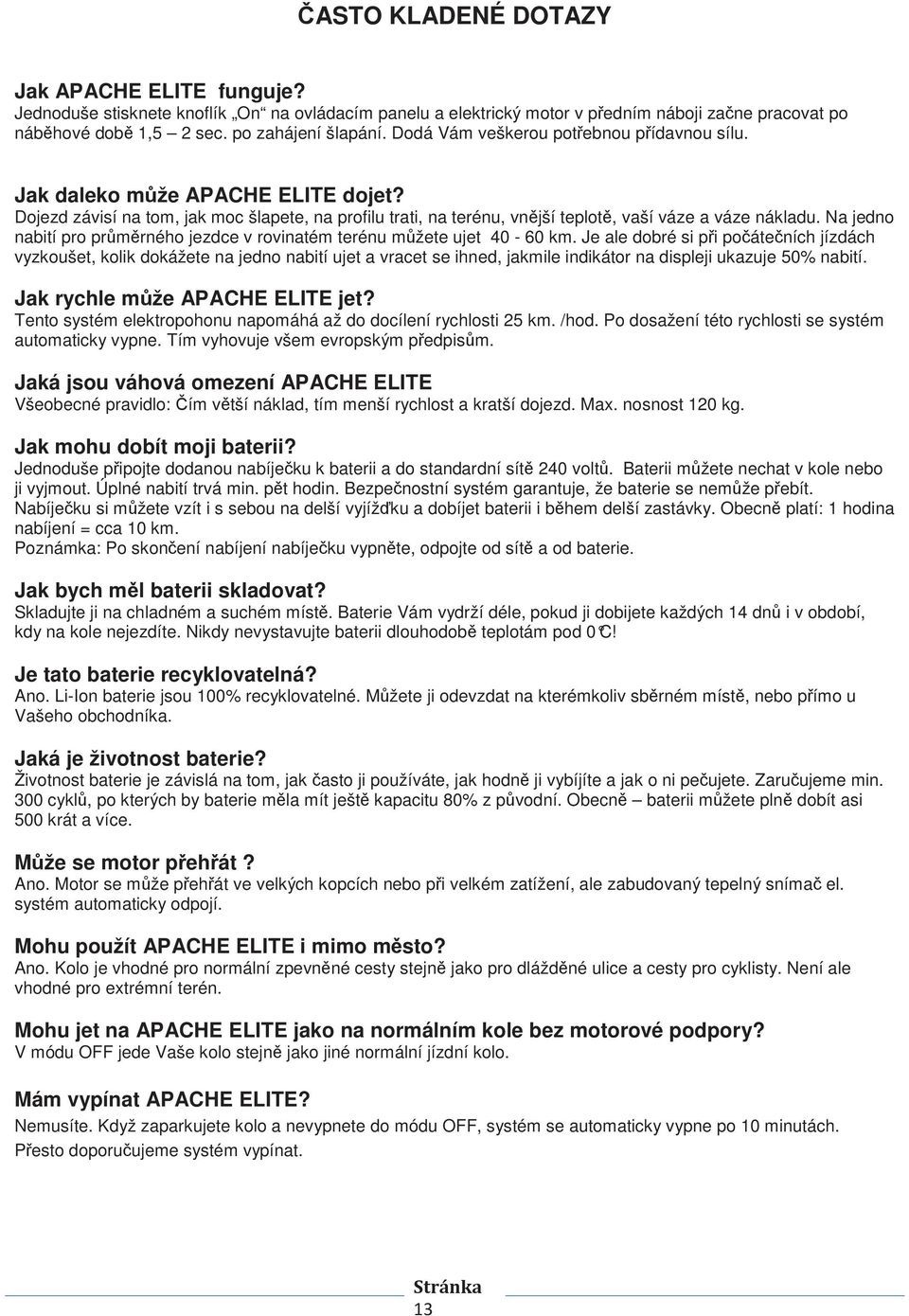

13 ASTO KLADENÉ DOTAZY Jak APACHE ELITE funguje? Jednoduše stisknete knoflík On na ovládacím panelu a elektrický motor v pedním náboji zane pracovat po nábhové dob 1,5 2 sec. po zahájení šlapání. Dodá Vám veškerou potebnou pídavnou sílu. Jak daleko mže APACHE ELITE dojet? Dojezd závisí na tom, jak moc šlapete, na profilu trati, na terénu, vnjší teplot, vaší váze a váze nákladu. Na jedno nabití pro prmrného jezdce v rovinatém terénu mžete ujet km. Je ale dobré si pi poáteních jízdách vyzkoušet, kolik dokážete na jedno nabití ujet a vracet se ihned, jakmile indikátor na displeji ukazuje 50% nabití. Jak rychle mže APACHE ELITE jet? Tento systém elektropohonu napomáhá až do docílení rychlosti 25 km. /hod. Po dosažení této rychlosti se systém automaticky vypne. Tím vyhovuje všem evropským pedpism. Jaká jsou váhová omezení APACHE ELITE Všeobecné pravidlo: ím vtší náklad, tím menší rychlost a kratší dojezd. Max. nosnost 120 kg. Jak mohu dobít moji baterii? Jednoduše pipojte dodanou nabíjeku k baterii a do standardní sít 240 volt. Baterii mžete nechat v kole nebo ji vyjmout. Úplné nabití trvá min. pt hodin. Bezpenostní systém garantuje, že baterie se nemže pebít. Nabíjeku si mžete vzít i s sebou na delší vyjížku a dobíjet baterii i bhem delší zastávky. Obecn platí: 1 hodina nabíjení = cca 10 km. Poznámka: Po skonení nabíjení nabíjeku vypnte, odpojte od sít a od baterie. Jak bych ml baterii skladovat? Skladujte ji na chladném a suchém míst. Baterie Vám vydrží déle, pokud ji dobijete každých 14 dn i v období, kdy na kole nejezdíte. Nikdy nevystavujte baterii dlouhodob teplotám pod 0 C! Je tato baterie recyklovatelná? Ano. Li-Ion baterie jsou 100% recyklovatelné. Mžete ji odevzdat na kterémkoliv sbrném míst, nebo pímo u Vašeho obchodníka. Jaká je životnost baterie? Životnost baterie je závislá na tom, jak asto ji používáte, jak hodn ji vybíjíte a jak o ni peujete. Zaruujeme min. 300 cykl, po kterých by baterie mla mít ješt kapacitu 80% z pvodní. Obecn baterii mžete pln dobít asi 500 krát a více. Mže se motor pehát? Ano. Motor se mže pehát ve velkých kopcích nebo pi velkém zatížení, ale zabudovaný tepelný sníma el. systém automaticky odpojí. Mohu použít APACHE ELITE i mimo msto? Ano. Kolo je vhodné pro normální zpevnné cesty stejn jako pro dláždné ulice a cesty pro cyklisty. Není ale vhodné pro extrémní terén. Mohu jet na APACHE ELITE jako na normálním kole bez motorové podpory? V módu OFF jede Vaše kolo stejn jako jiné normální jízdní kolo. Mám vypínat APACHE ELITE? Nemusíte. Když zaparkujete kolo a nevypnete do módu OFF, systém se automaticky vypne po 10 minutách. Pesto doporuujeme systém vypínat.

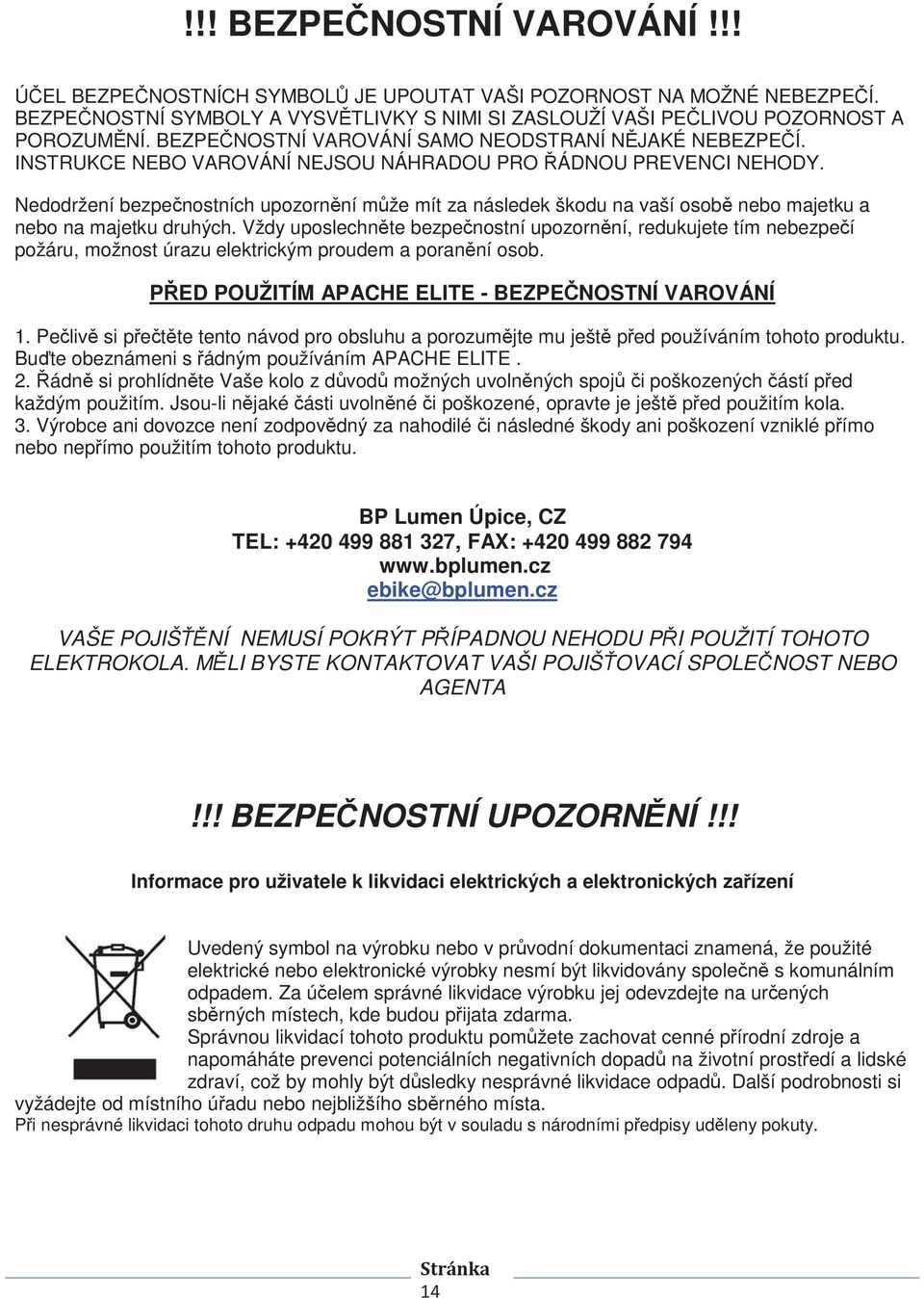

14 !!! BEZPENOSTNÍ VAROVÁNÍ!!! ÚEL BEZPENOSTNÍCH SYMBOL JE UPOUTAT VAŠI POZORNOST NA MOŽNÉ NEBEZPEÍ. BEZPENOSTNÍ SYMBOLY A VYSVTLIVKY S NIMI SI ZASLOUŽÍ VAŠI PELIVOU POZORNOST A POROZUMNÍ. BEZPENOSTNÍ VAROVÁNÍ SAMO NEODSTRANÍ NJAKÉ NEBEZPEÍ. INSTRUKCE NEBO VAROVÁNÍ NEJSOU NÁHRADOU PRO ÁDNOU PREVENCI NEHODY. Nedodržení bezpenostních upozornní mže mít za následek škodu na vaší osob nebo majetku a nebo na majetku druhých. Vždy uposlechnte bezpenostní upozornní, redukujete tím nebezpeí požáru, možnost úrazu elektrickým proudem a poranní osob. PED POUŽITÍM APACHE ELITE - BEZPENOSTNÍ VAROVÁNÍ 1. Peliv si pette tento návod pro obsluhu a porozumjte mu ješt ped používáním tohoto produktu. Bute obeznámeni s ádným používáním APACHE ELITE. 2. ádn si prohlídnte Vaše kolo z dvod možných uvolnných spoj i poškozených ástí ped každým použitím. Jsou-li njaké ásti uvolnné i poškozené, opravte je ješt ped použitím kola. 3. Výrobce ani dovozce není zodpovdný za nahodilé i následné škody ani poškození vzniklé pímo nebo nepímo použitím tohoto produktu. BP Lumen Úpice, CZ TEL: , FAX: ebike@bplumen.cz VAŠE POJIŠNÍ NEMUSÍ POKRÝT PÍPADNOU NEHODU PI POUŽITÍ TOHOTO ELEKTROKOLA. MLI BYSTE KONTAKTOVAT VAŠI POJIŠOVACÍ SPOLENOST NEBO AGENTA!!! BEZPENOSTNÍ UPOZORNNÍ!!! Informace pro uživatele k likvidaci elektrických a elektronických zaízení Uvedený symbol na výrobku nebo v prvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány spolen s komunálním odpadem. Za úelem správné likvidace výrobku jej odevzdejte na urených sbrných místech, kde budou pijata zdarma. Správnou likvidací tohoto produktu pomžete zachovat cenné pírodní zdroje a napomáháte prevenci potenciálních negativních dopad na životní prostedí a lidské zdraví, což by mohly být dsledky nesprávné likvidace odpad. Další podrobnosti si vyžádejte od místního úadu nebo nejbližšího sbrného místa. Pi nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními pedpisy udleny pokuty.

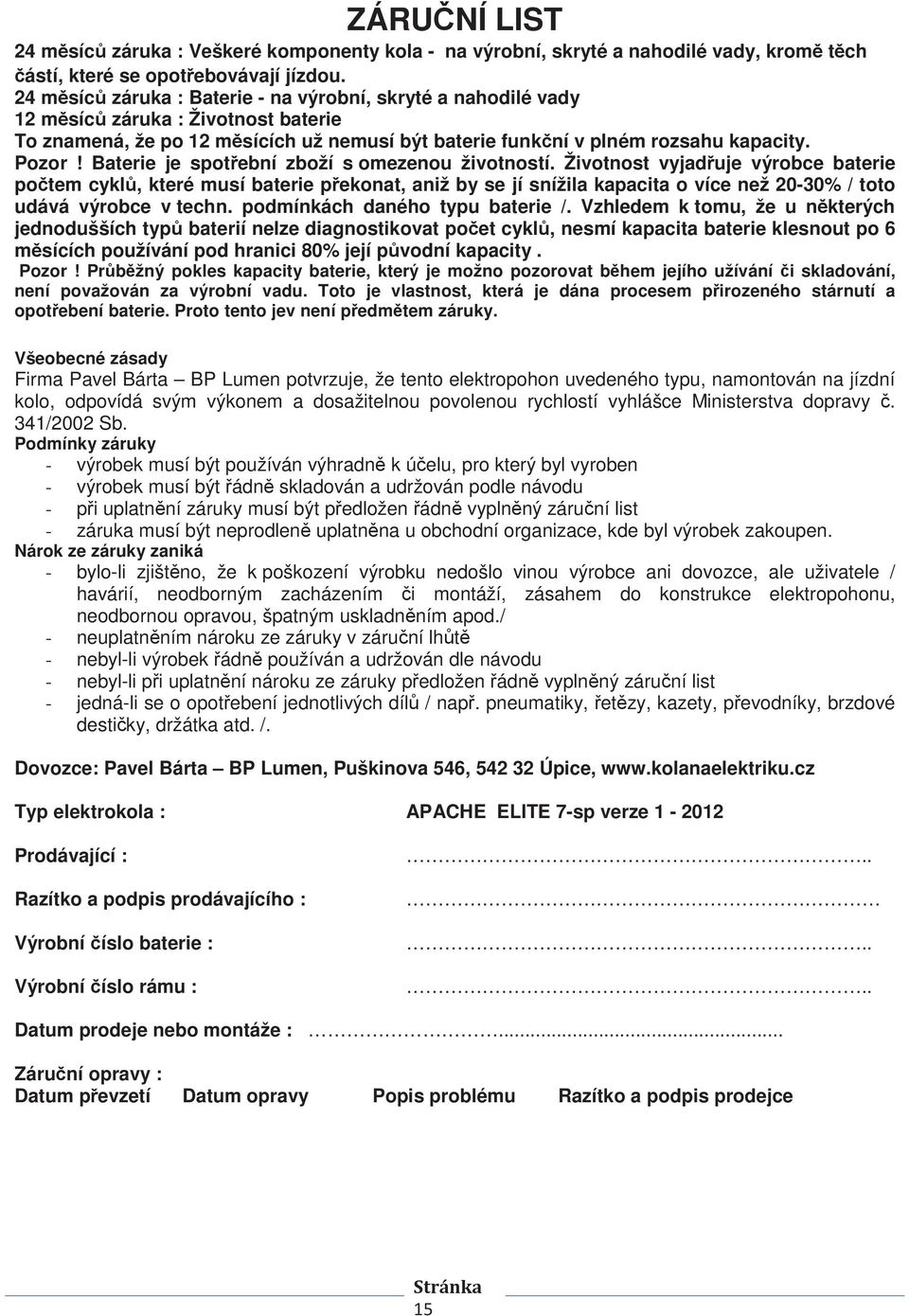

15 ZÁRUNÍ LIST 24 msíc záruka : Veškeré komponenty kola - na výrobní, skryté a nahodilé vady, krom tch ástí, které se opotebovávají jízdou. 24 msíc záruka : Baterie - na výrobní, skryté a nahodilé vady 12 msíc záruka : Životnost baterie To znamená, že po 12 msících už nemusí být baterie funkní v plném rozsahu kapacity. Pozor! Baterie je spotební zboží s omezenou životností. Životnost vyjaduje výrobce baterie potem cykl, které musí baterie pekonat, aniž by se jí snížila kapacita o více než 20-30% / toto udává výrobce v techn. podmínkách daného typu baterie /. Vzhledem k tomu, že u nkterých jednodušších typ baterií nelze diagnostikovat poet cykl, nesmí kapacita baterie klesnout po 6 msících používání pod hranici 80% její pvodní kapacity. Pozor! Prbžný pokles kapacity baterie, který je možno pozorovat bhem jejího užívání i skladování, není považován za výrobní vadu. Toto je vlastnost, která je dána procesem pirozeného stárnutí a opotebení baterie. Proto tento jev není pedmtem záruky. Všeobecné zásady Firma Pavel Bárta BP Lumen potvrzuje, že tento elektropohon uvedeného typu, namontován na jízdní kolo, odpovídá svým výkonem a dosažitelnou povolenou rychlostí vyhlášce Ministerstva dopravy. 341/2002 Sb. Podmínky záruky - výrobek musí být používán výhradn k úelu, pro který byl vyroben - výrobek musí být ádn skladován a udržován podle návodu - pi uplatnní záruky musí být pedložen ádn vyplnný záruní list - záruka musí být neprodlen uplatnna u obchodní organizace, kde byl výrobek zakoupen. Nárok ze záruky zaniká - bylo-li zjištno, že k poškození výrobku nedošlo vinou výrobce ani dovozce, ale uživatele / havárií, neodborným zacházením i montáží, zásahem do konstrukce elektropohonu, neodbornou opravou, špatným uskladnním apod./ - neuplatnním nároku ze záruky v záruní lht - nebyl-li výrobek ádn používán a udržován dle návodu - nebyl-li pi uplatnní nároku ze záruky pedložen ádn vyplnný záruní list - jedná-li se o opotebení jednotlivých díl / nap. pneumatiky, etzy, kazety, pevodníky, brzdové destiky, držátka atd. /. Dovozce: Pavel Bárta BP Lumen, Puškinova 546, Úpice, Typ elektrokola : APACHE ELITE 7-sp verze Prodávající : Razítko a podpis prodávajícího : Výrobní íslo baterie : Výrobní íslo rámu : Datum prodeje nebo montáže :... Záruní opravy : Datum pevzetí Datum opravy Popis problému Razítko a podpis prodejce
