NEW HOLLAND CSX7OOO CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O

Transkript

1 NEW HOLLAND CSX7OOO CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O

2 VYNIKAJÍCÍ VÝKONNOST JEDINEČNÁ UNIVERZÁLNOST NEJLEPŠÍ KVALITA ZRNA JEDNODUCHÉ OVLÁDÁNÍ SPECIFIKACE DŮMYSLNÁ TECHNOLOGIE, ÚŽASNÁ VÝKONNOST MLÁTIČKY PRO VŠECHNA POUŽITÍ Nová řada sklízecích mlátiček CSX7000 obsahuje celkem 5 základních modelů: tři pětivytřasadlové a dva šestivytřasadlové. Pro opravdu složité svahové podmínky si můžete zvolit mezi modelem Hillside a Laterale. Maximální výkon motoru, který v mlátičkách najdete, sahá od 178 kw (242 k) do 245kW (333 k). Mlátičky můžete také vybavit žacími lištami High capacity, Extra capacity a Varifeeed či 5, 6 a 8 řádkovými kukuřičnými adaptéry. Maximální univerzálnost a vyšší výkon při mlácení a separaci zajišťuje systém Opti-Tresh u mláticího koše. Mlátičky řady CSX pro český trh standardně dodáváme s Rotary separátorem se stavitelným košem a odmítacím bubnem. ZE ZEDELGEMU Řada sklízecích mlátiček CSX7000 pochází z belgického Zedelgemu. Před více jak sto lety zde byly provedeny první, ale velmi důležité kroky k mechanizaci zásadní pro pracovní operace v zemědělství sklizni. Dnes je Zedelgem střediskem firmy New Holland pro výrobu dokonalých sklizňových strojů a zařízení. Nové sklízecí mlátičky CSX byly navrženy a vyrobeny odborníky, kteří vědí, co znamená plně uspokojit zákazníka jak z hlediska výkonu, tak z hlediska pracovní spolehlivosti strojů. Základní modely CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Počet vytřásadel Výkon motoru (kw/hp) 177/ / / / /303 Objem zásobníku zrna (l) Žací lišty (m) 4,00 7,32 4,57 7,32 4,57 7,32 4,57 7,32 4,57 7,32 Model CSX7050 Laterale CSX7060 Laterale CSX7080 Laterale Počet vytřásadel Jmenovitý výkon (kw/hp) 190/ / /303 Objem zásobníku zrna (l) Žací lišty (m) 4,57 7,32 4,57 7,32 5,18 7,32 MODELŮM LATERALE SVAHY NEVADÍ Pro velmi svažité pozemky jsou speciálně uzpůsobené mlátičky Laterale v modelech CSX7050, CSX7060 a CSX7080. Díky úpravám si zachovají kvalitu a výkonnost čištění až do 18% svažitosti. Mlátičky Laterale mají moderní a jednoduchý samo-vyrovnávací systém s řadou výhod. Stoupavost a trakce jsou vynikající, hnací kola zůstávají ve vertikální poloze. To oceníte především tam, kde se sklon mění.

3 4 5 VYNIKAJÍCÍ VÝKONNOST VYŠŠÍ PRŮCHODNOST SE ČTYŘBUBNOVÝM MLÁTICÍM A SEPARAČNÍM ÚSTROJÍ Sklízecí mlátičky CSX7000 jsou postaveny na čtyřbubnové technologii výmlatu: mláticí buben s košem Opti-Thresh TM, odmítací buben, Rotary separátor a další odmítací buben Straw Flow TM. Velká třecí plocha mezi mláticím bubnem a mláticím košem zaručuje vysoký výkon mlátičky. Díky rotačnímu separátoru ve standardní výbavě a odmítacímu bubnu Straw Flow TM je výkonnost mlátičky obrovská a stroj i za vlhkých podmínek zajišťuje dokonalé oddělení zrn od slámy. Změny směru a rychlosti zvyšují efektivitu uvolňování zrna z klasů, což přispívá k lepší separaci. Odmítací buben Straw Flow TM ukončuje proces aktivního oddělování a usměrňuje slámu na vytřasadla. Technologie čtyř bubnů poskytuje větší kontrolu nad procesem uvolňování zrna a zlepšuje výkon i za vlhka. To umožňuje začít dříve sklízet a později večer končit čímž se prodlužuje pracovní nasazení stroje. Snadno jej také uzpůsobíte různým druhům plodin. Kvalita zrna, slámy i průchodnost stroje budou vždy špičkové. Technologie čtyř bubnů CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Systém Opti-Tresh Systém Multi-Thresh Odmítací buben Straw Flow Standard Výbava na přání SYSTÉM OPTI-THRESH Kromě možnosti změny otáček mláticího bubnu a jemného seřízení mezery mezi bubnem a mláticím košem, v obou případech dálkovým ovládáním z kabiny, umožňuje systém Opti-Thresh zásadním způsobem seřídit vzdálenost koše. Pro úpravu intenzity výmlatu podle stupně zralosti a vlhkosti sklízeného obilí lze u mlátiček CSX změnit polohu vzdálenosti zadní mezery koše Opti-Thresh. V uzavřené poloze je opásání mláticího koše 121 stupňů. Jakmile se horní část koše, která je umístěna na závěsu, odklopí od bubnu, dosáhne se šetrnějšího výmlatu. Výsledkem je ještě lepší kvalita slámy. ZVÝŠENÍ PRŮCHODNOSTI: ROTAČNÍ SEPARÁTOR SE SYSTÉMEM MULTI-THRESH TM A ODMÍTACÍM BUBNEM STRAW FLOW TM Pro čtyřbubnové mláticí ústrojí má zásadní význam jeden z vynálezů firmy New Holland, rotační separátor. Se svým typickým tvarem a umístěním vytvářejí jednotlivé zuby třecí efekt a posouvají hmotu dále mláticím ústrojím a navíc urychlují pohyb jednotlivých zrn, která snáze procházejí slámou ven na čistidla. Výsledkem je lepší oddělení a plynulejší průchod zrna a slámy strojem. Pokud některá obilnina nebo měnící se vlhkost obilí vyžadují menší třecí efekt, umožňuje systém mlátičky Multi-Thresh nastavit rotační separátor níže do spodní polohy, nebo změnit otáčky rotačního separátoru. Odmítací buben Straw Flow TM nejen mění směr, ale také zajišťuje plynulý tok hmoty při velkém objemu slámy a umožňuje využití celé plochy vytřásadel při konečném oddělování zrn. SNADNÉ SEŘÍZENÍ Na změnu velikosti mezery nebo otáček rotačního separátoru není třeba mnoho času ani úsilí: přístup k ovládacím pákám na pravé straně sklízecí mlátičky je snadný. Horní obrázek: páka na ovládání systému Multi-Thresh a napínací kladka řemene rotačního separátoru, který umožňuje změnu otáček. Spodní obrázek: páka systému Opti-Thresh umožňující změnu mezery na zadní části koše rotačního separátoru.

4 6 7 VYNIKAJÍCÍ VÝKONNOST VÝKONĚJŠÍ MOTORY ot/min / 340 VYSOKOTLAKÉ VSTŘIKOVÁNÍ PALIVA COMMON RAIL Šestiválcové motory Iveco Cursor 9 s objemem válců cm 3 jsou založeny na vyspělé technologii vstřikování paliva Common Rail. Tento systém vstřikuje palivo pod vysokým tlakem generovaným v zásobníku tlaku. Vysoký tlak paliva vytváří jemnou mlhu, která se lépe a čistěji spaluje ve spalovací komoře. Kromě snížení emisí jsou dalšími výhodami tohoto systému nižší spotřeba paliva a oleje, vyšší výkon a snížení hlučnosti motoru. Všechny mlátičky řady CSX7000 jsou osazeny moderním motorem, který plní normu EuroIII. CSX7040, CSX7050 a CSX7070 jsou poháněné motorem NEF o objemu 6,7 litru s jedinečně nízkou spotřebou. Stejný motor je také v oceněných traktorech T7000. Tyto spolehlivé a robustní motory ideálně vyhovují tvrdým sklizňovým podmínkám. Výkonnější modely mlátiček CSX7060 a CSX7080 jsou osazeny motorem IVECO Cursor 9 o objemu 8,7 litru. Také tento motor využívá technologii Common Rail a svým výkonem plně odpovídá výkonnosti mlátiček CSX. CSX7040 CSX7050 CSX7070 CSX7060 CSX / / / / 68 0 / 0 kw / hp(k) OBROVSKÁ SAMOSTATNOST NA POLI Zásobník na zrno o objemu litrů u modelu CSX7080 až litrů u modelu CSX7040 činí z těchto mlátiček na poli vysoce samostatný stroj. Vysoká rychlost vyprazdňování zásobníku až 72 litrů za sekundu napomáhá hladkosti transportu zrna, kterou lze upravit podle nepřetržité produkce zrna mlátičkou CSX. Vykládka vyprazdňovací rourou umožňuje vysypávat zrno z mlátičky prakticky v libovolné poloze. ÚSPORNÉ POHONY Sklízecí mlátičky CSX jsou pevné, rámové konstrukce. To znamená stejnou spolehlivost celého systému pohonu, který se při výrobě sklízecích mlátiček používá v Zedelgemu více jak 50 let. Pro klid obsluhy jsou rozměry a materiály hřídelí, variátorů, kladek a řemenů vyráběny s patřičnou rezervou. Mohutný hnací řemen, který pohání buben mlátičky má dlouhou životnost. Hydrostatický pohon spojený s 3rychlostní sekvenční převodovkou s uzávěrkou diferenciálu je také velmi spolehlivý. Všechny mlátičky řady CSX7000 můžete provozovat na 100% Biodiesel. O podmínkách využití tohoto paliva se informujte u importéra Agrotec a. s. Motory New Holland CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Typ Nef Nef Iveco Cursor 9 Nef Iveco/Cursor 9 Objem (cm 3 ) Jmenovitý výkon při ot/min (kw/hp) 177/ / / / /300 Maximální výkon při ot/min (kw/hp) 178/ / / / /333 Technologie Common Rail Standard

5 8 9 JEDINEČNÁ UNIVERZÁLNOST ŠIROKÁ NABÍDKA ŽACÍCH LIŠT Pro všechny sklízecí mlátičky řady CSX7000 jsou k dispozici účelně navržené obilní žací lišty a kukuřičné adaptéry. Všechny lišty jsou konstruovány a vyráběny v New Holland a tak přesně padnou a splní vaše potřeby. Obilní lišty CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Záběr lišty High-Capacity** (m) 4,00-7,32 4,57-7,32 ** 4,57-7,32 4,57-7,32 5,18-7,32 Záběr lišty Extra-Capacity ** (m) 6,10-7,32 6, ** 6,10-7,32 6,10-7,32 6,10-7,32 Záběr lišty Varifeed TM ** (m) 5,18-7,32 5,18-7,32 ** 5,18-7,32 5,18-7,32 5,18-7,32 Záběr lišty High-Capacity Hill Side (m) 4,57-6,10 ** není k dispozici pro verzi Hill Side není k dispozici VYSOKÁ PRACOVNÍ RYCHLOST S ŽACÍMI LIŠTAMI,,EXTRA CAPACITY A,,HIGH CAPACITY Pro šetrné přidržení rostlin při řezu má žací lišta,,high Capacity velký průměr přihaněče, který je navíc snadno nastavitelný. Vysoká rychlost nožů a šneku se zatahovatelnými prsty přes celou šířku šneku umožňují vysokou rychlost jízdy na poli a zajišťují nepřetržitou dodávku hmoty do šikmého dopravníku. Konfigurace lišty,,extra Capacity je upravena pro vysoké výnosy: kosa je vysunuta o 15 cm dopředu, velká plocha před průběžným šnekem vyhovuje pro velké výnosy a dlouhé stonky. Pro zvýšení kroutícího momentu je přihaněč ovládán hydraulicky. Pro zvýšení pohodlí obsluhy je lišta navíc vybavena systémem automatického kopírování terénu Autofloat jako součást standardní výbavy. POUZE KUKUŘIČNÉ ADAPTÉRY NEW HOLLAND DOKONALE PADNOU K výkonnosti sklízecích mlátiček CSX vyhovuje široká škála výkonných kukuřičných adaptérů New Holland: mohou být pevné nebo sklopné v případě potřeby častých přejezdů po silnici. Odlamovací válce jsou vybaveny 4 noži pro agresivní vtažení stonku libovolné velikosti a opěrné desky jsou elektricky nastavitelné z kabiny pro přizpůsobování měnící se velikosti stvolů a palic. Integrované drtiče stvolů jsou volitelnou výbavou: dva nože na řádek zajišťují důkladné a jemné posekání zbytků po oddělení palic a dokonalé rozhození stvolů po poli pro zaorání. Pružnost v drcení stvolů je maximalizována vestavěnou převodovkou pro každý řádek: ta umožňuje zapnout jen vybrané řady nožů. PŘIPRAVENÉ I NA KUKUŘICI Mlátičky CSX7000 lze vybavit reduktorem otáček mláticího bubnu. Lépe a šetrněji tak vymlátíte kukuřici a luskoviny. Kukuřičné adaptéry CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Počet řádků pevného adaptéru 5 6 5* 6 5* Počet řádků sklopného adaptéru 6 6* 6* 6 6* 8* Ovládání deck plates z kabiny Integrovaný drtič stvolů Rotační děliče Standard Výbava na přání * Není k dispozici u verzí Laterale a Hill Side ŽACÍ LIŠTY VARIFEED SE PŘIZPŮSOBÍ PLODINĚ Pro plynulé, pravidelné a šetrné podávání klasů lze přizpůsobit polohu kosy podle výšky a hustoty porostu. Sklízecí ústrojí Varifeed zajišťuje při sklizni jakékoliv plodiny plynulý a dostatečný přísun posečené plodiny do sklízecí mlátičky. Poloha kosy se dá plynule nastavit v rozsahu 500 mm. Tato úprava se provádí elektro-hydraulicky z kabiny. Vzdálenost mezi kosou a průběžným šnekem může být různá a hraje důležitou roli v plynulém podávání klasů do šikmého dopravníku. Pro zvýšení pohodlí obsluhy je lišta navíc vybavena systémem automatického kopírování terénu Autofloat jako součást standardní výbavy. BEZPROBLÉMOVÉ VYČIŠTĚNÍ ADAPTÉRU Pokud se sklízecí adaptér zablokuje lze jej jednoduše uvolnit pomocí hydraulické reverzace. Systém reverzace je spolehlivý a konstruktéři jej umístili na horní část šikmého dopravníku. To umožňuje obsluze mlátičky odblokovat adaptér rychle a bez námahy.

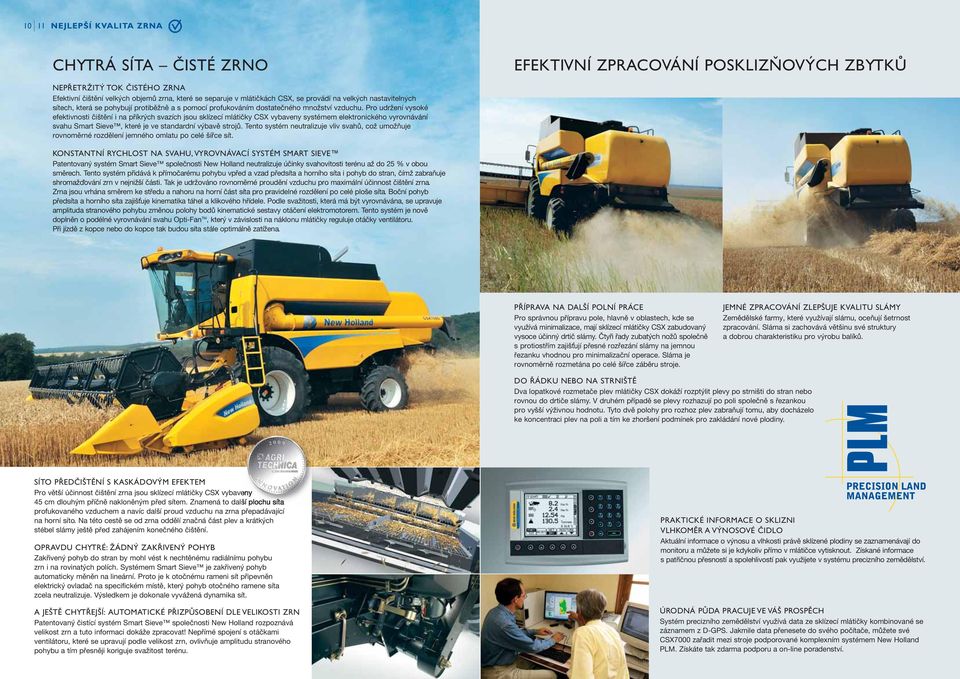

6 10 11 NEJLEPŠÍ KVALITA ZRNA CHYTRÁ SÍTA ČISTÉ ZRNO EFEKTIVNÍ ZPRACOVÁNÍ POSKLIZŇOVÝCH ZBYTKŮ NEPŘETRŽITÝ TOK ČISTÉHO ZRNA Efektivní čištění velkých objemů zrna, které se separuje v mlátičkách CSX, se provádí na velkých nastavitelných sítech, která se pohybují protiběžně a s pomocí profukováním dostatečného množství vzduchu. Pro udržení vysoké efektivnosti čištění i na příkrých svazích jsou sklízecí mlátičky CSX vybaveny systémem elektronického vyrovnávání svahu Smart Sieve, které je ve standardní výbavě strojů. Tento systém neutralizuje vliv svahů, což umožňuje rovnoměrné rozdělení jemného omlatu po celé šířce sít. KONSTANTNÍ RYCHLOST NA SVAHU, VYROVNÁVACÍ SYSTÉM SMART SIEVE Patentovaný systém Smart Sieve společnosti New Holland neutralizuje účinky svahovitosti terénu až do 25 % v obou směrech. Tento systém přidává k přímočarému pohybu vpřed a vzad předsíta a horního síta i pohyb do stran, čímž zabraňuje shromažďování zrn v nejnižší části. Tak je udržováno rovnoměrné proudění vzduchu pro maximální účinnost čištění zrna. Zrna jsou vrhána směrem ke středu a nahoru na horní část síta pro pravidelné rozdělení po celé ploše síta. Boční pohyb předsíta a horního síta zajišťuje kinematika táhel a klikového hřídele. Podle svažitosti, která má být vyrovnávána, se upravuje amplituda stranového pohybu změnou polohy bodů kinematické sestavy otáčení elektromotorem. Tento systém je nově doplněn o podélné vyrovnávání svahu Opti-Fan TM, který v závislosti na náklonu mlátičky reguluje otáčky ventilátoru. Při jízdě z kopce nebo do kopce tak budou síta stále optimálně zatížena. PŘÍPRAVA NA DALŠÍ POLNÍ PRÁCE Pro správnou přípravu pole, hlavně v oblastech, kde se využívá minimalizace, mají sklízecí mlátičky CSX zabudovaný vysoce účinný drtič slámy. Čtyři řady zubatých nožů společně s protiostřím zajišťují přesné rozřezání slámy na jemnou řezanku vhodnou pro minimalizační operace. Sláma je rovnoměrně rozmetána po celé šířce záběru stroje. JEMNÉ ZPRACOVÁNÍ ZLEPŠUJE KVALITU SLÁMY Zemědělské farmy, které využívají slámu, oceňují šetrnost zpracování. Sláma si zachovává většinu své struktury a dobrou charakteristiku pro výrobu balíků. DO ŘÁDKU NEBO NA STRNIŠTĚ Dva lopatkové rozmetače plev mlátičky CSX dokáží rozptýlit plevy po strništi do stran nebo rovnou do drtiče slámy. V druhém případě se plevy rozhazují po poli společně s řezankou pro vyšší výživnou hodnotu. Tyto dvě polohy pro rozhoz plev zabraňují tomu, aby docházelo ke koncentraci plev na poli a tím ke zhoršení podmínek pro zakládání nové plodiny. SÍTO PŘEDČIŠTĚNÍ S KASKÁDOVÝM EFEKTEM Pro větší účinnost čištění zrna jsou sklízecí mlátičky CSX vybaveny 45 cm dlouhým příčně nakloněným před sítem. Znamená to další plochu síta profukovaného vzduchem a navíc další proud vzduchu na zrna přepadávající na horní síto. Na této cestě se od zrna oddělí značná část plev a krátkých stébel slámy ještě před zahájením konečného čištění. OPRAVDU CHYTRÉ: ŽÁDNÝ ZAKŘIVENÝ POHYB Zakřivený pohyb do stran by mohl vést k nechtěnému radiálnímu pohybu zrn i na rovinatých polích. Systémem Smart Sieve je zakřivený pohyb automaticky měněn na lineární. Proto je k otočnému rameni sít připevněn elektrický ovladač na specifickém místě, který pohyb otočného ramene síta zcela neutralizuje. Výsledkem je dokonale vyvážená dynamika sít. A JEŠTĚ CHYTŘEJŠÍ: AUTOMATICKÉ PŘIZPŮSOBENÍ DLE VELIKOSTI ZRN Patentovaný čistící systém Smart Sieve společnosti New Holland rozpoznává velikost zrn a tuto informaci dokáže zpracovat! Nepřímé spojení s otáčkami ventilátoru, které se upravují podle velikost zrn, ovlivňuje amplitudu stranového pohybu a tím přesněji koriguje svažitost terénu. PRAKTICKÉ INFORMACE O SKLIZNI VLHKOMĚR A VÝNOSOVÉ ČIDLO Aktuální informace o výnosu a vlhkosti právě sklízené plodiny se zaznamenávají do monitoru a můžete si je kdykoliv přímo v mlátičce vytisknout. Získané informace s patřičnou přesností a spolehlivostí pak využijete v systému precizního zemědělství. ÚRODNÁ PŮDA PRACUJE VE VÁŠ PROSPĚCH Systém precizního zemědělství využívá data ze sklízecí mlátičky kombinované se záznamem z D-GPS. Jakmile data přenesete do svého počítače, můžete své CSX7000 zařadit mezi stroje podporované komplexním systémem New Holland PLM. Získáte tak zdarma podporu a on-line poradenství.

7 12 13 JEDNODUCHÉ OVLÁDÁNÍ PŘI PRÁCI V POHODĚ Sklízecí mlátičky New Holland mají nejlepší kabinu. Vše je přizpůsobeno pohodlí obsluhy a snadnému ovládání všech funkcí. Klimatizované a komfortní prostředí s vynikající ergonomií zvyšuje produktivitu a snižuje únavu. Hluk je téměř eliminován a pneumaticky odpružená sedačka je ve standardní výbavě. Posuďte sami, jaký výhled je z kabiny Discovery PlusII TM. Široce zakřivené sklo umožňuje nerušený pohled na celou žací lištu. Malým okénkem také můžete rychle překontrolovat, kolik obilí máte v zásobníku. VAŠE INFORMAČNÍ CENTRUM: MONITOR INTELLIVIEW II Barevný monitor IntelliView II je jednoduchý na ovládání a poskytuje všechny informace potřebné pro maximální výkon. Velká obrazovka trvale zobrazuje řadu údajů týkajících se nastavení, otáčkách atd. Navigační tlačítka umožňují výběr řady dalších aplikací. Jednou z nejposlednějších informací pro obsluhu je ukazatel nevymlácených klásků. Optické čidlo ve zpětném dopravníku zobrazuje relevantní množství vráceného materiálu, takže obsluha může udělat potřebné seřízení pro zlepšení výkonu a kvality práce stroje. PŘIPRAVENÝ PRO PRÁCI V NOCI Sklízecí mlátičky CSX jsou dostatečně vybaveny pro práci pro dlouhé pracovní dny. Technologie čtyř bubnů umožňuje práci v obtížných podmínkách a při ranním a večerním vlhku, což prodlužuje denní provozní nasazení stroje. Pro dobrou viditelnost kolem celé mlátičky a pro práci v noci jsou mlátičky CSX vybaveny řadou pracovních světel, které jsou součástí standardní výbavy. PRAKTICKÉ INFORMACE O SKLIZNI Vlhkoměr a výnosové čidlo. Aktuální informace o výnosu a vlhkosti právě sklízené plodiny se zaznamenávají do monitoru a můžete si je kdykoliv přímo v mlátičce vytisknout. Získané informace s patřičnou přesností a spolehlivostí pak využijete v systému precizního zemědělství. KAMERY ZLEPŠUJÍ PŘEHLED Ještě lepší rozled z mlátiček CSX7000 zajišťují dvě kamery, které si můžete doobjednat. Automaticky přenáší obraz ze svého zorného pole do monitoru IntelliViewII TM v kabině mlátičky, jakmile začnete couvat nebo vyprazdňovat zásobník zrna. SEDADLO SPOLUJEZDCE A LEDNIČKA Všechny modely jsou vybaveny kvalitním sedadlem pro spolujezdce a na míru vyrobeným chladícím boxem. Box lze napájet z klasické zásuvky doma a z 12 V zásuvky v mlátičce. OTOČNÉ SCHODY: BEZPEČNÉ A POHODLNÉ Abychom snížili celkovou šířku mlátičky při přepravě, lze přístupové schůdky otočit před přední kolo. To lze provést samozřejmě ze země i z plošiny před kabinou. SNADNÝ PŘÍSTUP K CHLADIČI Když vyklopíme kryt prachového rotačního síta, dostaneme se k jednotlivým prvkům chladícího systému. Hlavní chladící těleso má tři části: Intercooler, chladič motoru a chladič hydrostatického oleje. Část zavěšeného rámu slouží jako chladič pro jednotku klimatizace. UDRŽENÍ ÚČINNOSTI STUPŇOVITÉ VYNÁŠECÍ DESKY PŘI PRÁCI S VLHKÝM MATERIÁLEM Podle stupně vlhkosti mohou některé plodiny jako například kukuřice nebo řepka způsobit hromadění nečistot na stupňovité vynášecí desce. To by mohlo snížit efektivnost dopravy a rozvrstvení zrn a celkový výkon mlátičky. Pro snadnou údržbu lze vynášecí desku z mlátičky přední částí lapače kamenů vyjmout. CENTRÁLNÍ MAZÁNÍ Zásobník na centrální mazání je snadno dostupný a tak i pravidelnou údržbu provedete rychle a jednoduše.

8 14 15 SPECIFIKACE MODELY CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Žací lišty Šířka žací lišty High-Capaciy (m) 4,00-7,32 4,57-7,32 ** 4,57-7,32 4,57-7,32 5,18-7,32 Šířka žací lišty Extra-Capacity (m) 6,10-7, ,32 ** 6,10-7,32 6,10-7,32 6,10-7,32 Šířka žací lišty Varifeed (m) 5,18-7,32 5,18-7,32 ** 5,18-7,32 5,18-7,32 5,18-7,32 Šířka žací lišty High-Capacity u modelu Hillside (m) Vysunutí kosy lišty Varifeed (mm) Rychlost nožů (řezů/min) Náhradní kosa Šnek se zatahovatelnými prsty přes celou šířku Průměr přihaněče (m) 1,07 1,07 1,07 1,07 1,07 Elektro-hydraulicky nastavitelná poloha přihaněče Automatická synchronizace otáček s pojezdovou rychlostí Rychlé nastavení úhlu prstů přihaněče Rychloupínací hlava hydrauliky Kukuřičné adaptéry Počet řádků: pevné adaptéry 5-6 5* - 6 5* Počet řádků: sklopné adaptéry 6 6* 6* 6 6* - 8* Z kabiny nastavitelná mezera odlamování Integrované řezačky stonků Rotační děliče Automatické ovládání žací lišty Výška strniště Přítlak na půdu Automatické kopírování Autofloat Šikmý dopravník Počet řetězů Hydraulické reverzační ústrojí ** Příčné vyrovnávání Kabina Sedadlo se vzduchovým odpružením Sedadlo spolujezdce s přenosnou chladničkou Klimatizace Topení Dálkové ovládání všech funkcí Otočné nástupní schůdky Dálkově ovládané seřizování sít ** Komfortní balíček Barevný monitor IntelliView II Dálkové nastavení koše ** Zobrazování nedomlatků na monitoru Mláticí buben Šířka (m) 1,30 1,30 1,30 1,56 1,56 Průměr (m) 0,607 0,607 0,607 0,607 0,607 Počet mlatek (ks) Rozsah otáček (ot/min) Reduktor otáček bubnu (ot/min) volitelné Pohon bubnu,,posi-torque Mláticí koš Opti-Thresh Plocha (m 2 ) 0,86 0,86 0,86 1,04 1,04 Počet lišt (ks) Úhel opásání otevřený ( ) Úhel opásání zavřený ( ) Odmítací buben Se čtyřmi lopatkami/prstový buben / / / / Průměr (m) 0,395 0,395 0,395 0,395 0,395 Koš odmítacího bubnu (m 2 ) 0,286 0,286 0,286 0,342 0,342 Synchronizace otáček s mláticím bubnem Rotační separátor Průměr (m) 0,59 0,59 0,59 0,59 0,59 Otáčky (ot/min) 400/ / / / /760 Rychlá změna otáček bez nářadí Koš rotačního separátoru (m 2 ) 0,84 0,84 0,84 1,01 1,01 Systém Multi-Thresh Celková aktivní separační plocha (m 2 ) 1,988 1,988 1,988 2,387 2,387 Odmítací buben slámy Straw Flow MODELY CSX7O4O CSX7O5O CSX7O6O CSX7O7O CSX7O8O Vytřásadla slámy Počet Separační plocha (m 2 ) 5,38 5,38 5,38 6,45 6,45 Čištění Vyrovnávací systém Smart Sieve a automatické přizpůsobení velikosti zrn ** Vyrovnávání sklonu svahu horního síta a předsíta (%) Vynášecí deska vyjímatelná zepředu Síto předčištění Pre-sieve Celková plocha síta profukovaná proudem vzduchu (m 2 ) 4,32 4,32 4,32 5,21 5,21 Systém vyrovnávání sklonu svahu Laterale na přání (%) Horské na přání (příčné, podélné nahoru/dolů) (%) 38 / 30 / 10 Ventilátor Počet lopatek (ks) Redukovaný rozsah otáček: volitelný (ot/min) Standardní rozsah otáček (ot/min) Elektrické nastavení otáček z kabiny Zpětný systém Systém vrácení do mláticího ústrojí Dopravník zrna Vysokovýkonný řetězový dopravník s lopatkami Zásobník na zrno Objem (standard, laterale, horský) (l) /7 000/ Vyprazdňovací šnekový dopravník Přímé vyprazdňování Rychlost vyprazdňování (l/s) Inspekční dvířka pro odběr vzorků zrna Výstražné zařízení při naplnění zásobníku zrna Úhel vyklopení dopravníku (stupně) Motor Typ (l) Nef / 6,7 Nef / 6,7 Cursor 9 / 8,7 Nef / 6,7 Cursor 9 / 8,7 Systém vstřikování Common Rail Jmenovitý výkon motoru ISO TR při 2100 ot/min (kw/k) 177/ / / / /300 Maximální výkon motoru při 2000 ot/min (kw/k) 178/ / / / /333 Vzduchový kompresor Palivová nádrž Objem (l) Převodovka Typ hydrostatická hydrostatická hydrostatická hydrostatická hydrostatická Rychlostní skříň 3stupňová 3stupňová 3stupňová 3stupňová 3stupňová Přímé sekvenční řazení Uzávěrka diferenciálu * * * Pohon zadních kol ** Maximální rychlost (podle ZTP) (km/h) Zpracování zbytků Integrovaný drtič slámy Dálkově nastavitelné deflektory Rozmetač plev Rozměry s pneu 650/75R32 Maximální výška přepravní polohy (m) 3,95 3,95 (HS = 4,12) 3,95 3,95 3,95 Minimální šířka (m) 3,20 3,20 3,20 3,40 3,40 Maximální délka bez sklíz. ústrojí (m) 8,16 8,16 8,16 8,16 8,16 Hmotnost Standardní verze bez skliz. ústrojí a drtiče slámy (kg) Horská verze bez skliz. ústrojí a drtiče slámy (kg) Laterale verze bez skliz. ústrojí a drtiče slámy (kg) Standard Na přání Není k dispozici * Není k dispozici u verze Laterale ** Není k dispozici u verze Hillside Další možnosti pneumatik (kromě uvedených v textu): 620/75-R30; 320/75-R34; 710/75-R34; 800/65-R32; 900/60-R32; 30.5x32; 1050/50-R32
