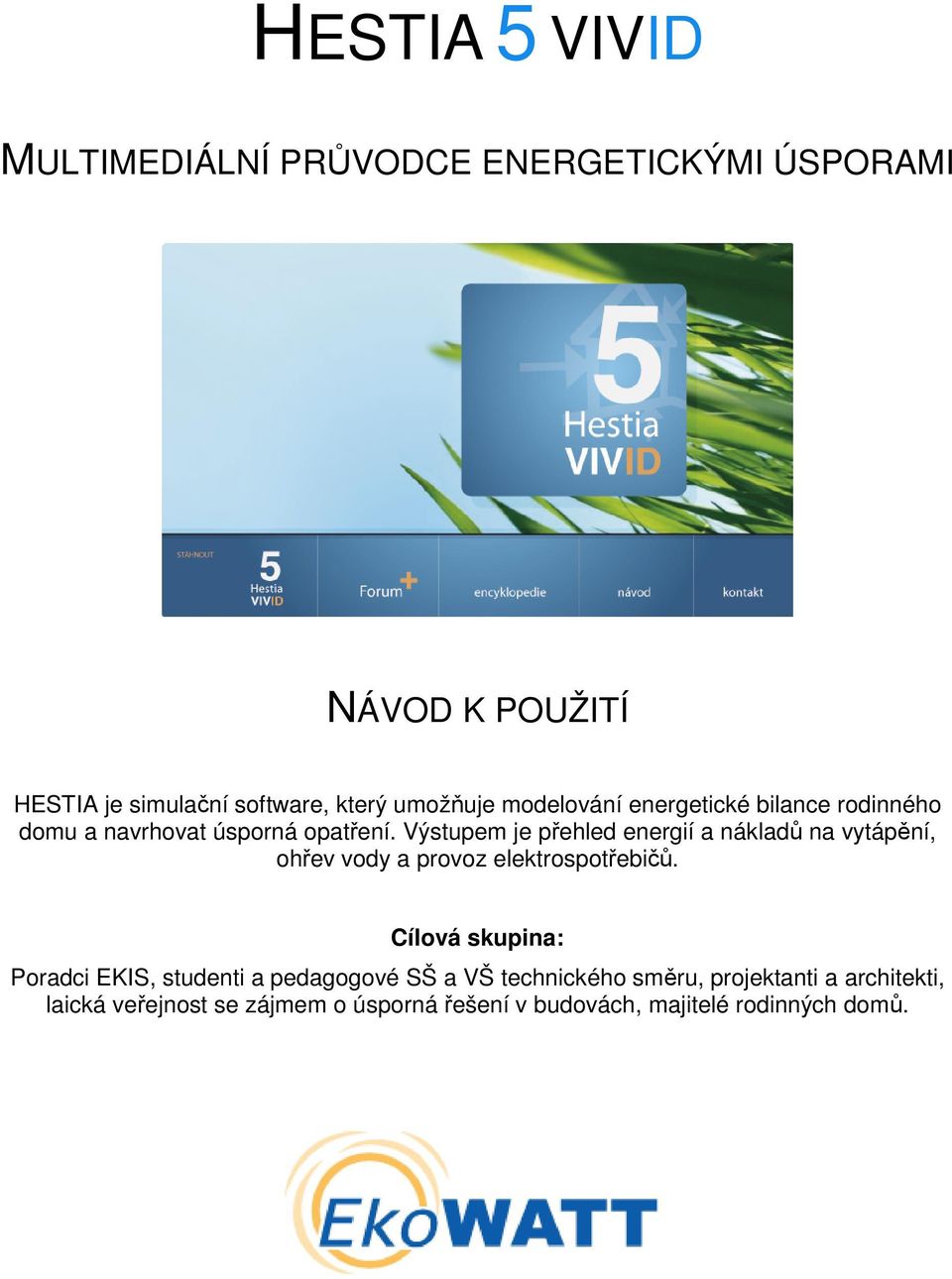

1 HESTIA 5 VIVID MULTIMEDIÁLNÍ PRŮVODCE ENERGETICKÝMI ÚSPORAMI NÁVOD K POUŽITÍ HESTIA je simulační software, který umožňuje modelování energetické bilance rodinného domu a navrhovat úsporná opatření. Výstupem je přehled energií a nákladů na vytápění, ohřev vody a provoz elektrospotřebičů. Cílová skupina: Poradci EKIS, studenti a pedagogové SŠ a VŠ technického směru, projektanti a architekti, laická veřejnost se zájmem o úsporná řešení v budovách, majitelé rodinných domů.

2 Identifikační údaje Zadavatel: Ministerstvo průmyslu a obchodu ČR sídlo (ulice, PSČ, město): Na Františku 32, Praha 1 IČ: tel.: fax: Zpracovatel: efekt@mpo.cz EkoWATT, o.s. Kontaktní adresa: Švábky 2, Praha 8 Se sídlem: Bubenská 1542/6, Praha 7 IČ, DIČ , CZ tel.: fax: Autoři: info@ekowatt.cz Mgr. František Macholda, MBA Ing. Petr Kotek, Ph.D. Ing. Lenka Hudcová Ing. Karel Murtinger Ing. Jiří Beranovský, Ph.D., MBA Ing. Jan Truxa Michal Křeček Mário Vejlupek Petr Novák Publikace je určena pro poradenskou činnost a je zpracována v rámci Státního programu na podporu úspor energie a využití obnovitelných zdrojů energie pro rok 2008 PROGRAM EFEKT, část A EkoWATT

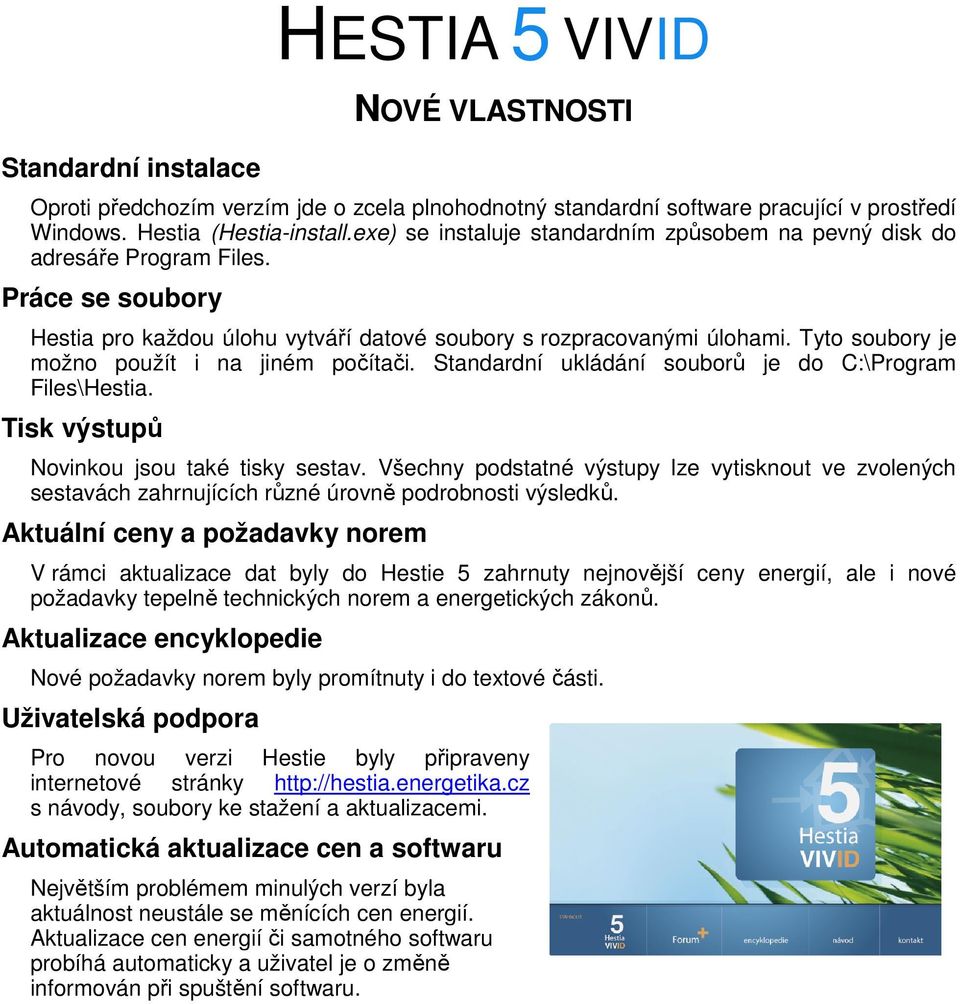

3 Standardní instalace HESTIA 5 VIVID NOVÉ VLASTNOSTI Oproti předchozím verzím jde o zcela plnohodnotný standardní software pracující v prostředí Windows. Hestia (Hestia-install.exe) se instaluje standardním způsobem na pevný disk do adresáře Program Files. Práce se soubory Hestia pro každou úlohu vytváří datové soubory s rozpracovanými úlohami. Tyto soubory je možno použít i na jiném počítači. Standardní ukládání souborů je do C:\Program Files\Hestia. Tisk výstupů Novinkou jsou také tisky sestav. Všechny podstatné výstupy lze vytisknout ve zvolených sestavách zahrnujících různé úrovně podrobnosti výsledků. Aktuální ceny a požadavky norem V rámci aktualizace dat byly do Hestie 5 zahrnuty nejnovější ceny energií, ale i nové požadavky tepelně technických norem a energetických zákonů. Aktualizace encyklopedie Nové požadavky norem byly promítnuty i do textové části. Uživatelská podpora Pro novou verzi Hestie byly připraveny internetové stránky s návody, soubory ke stažení a aktualizacemi. Automatická aktualizace cen a softwaru Největším problémem minulých verzí byla aktuálnost neustále se měnících cen energií. Aktualizace cen energií či samotného softwaru probíhá automaticky a uživatel je o změně informován při spuštění softwaru.

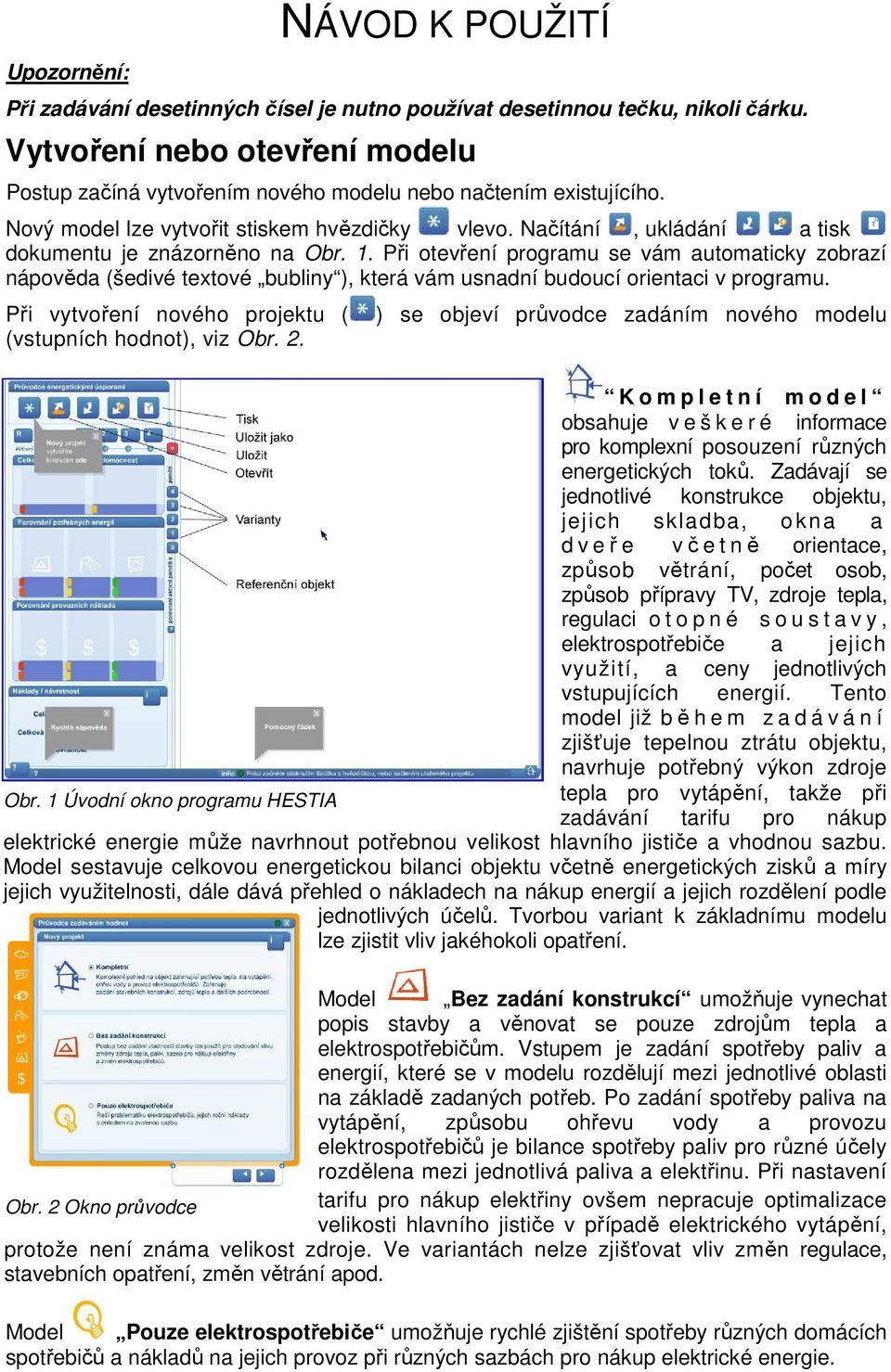

4 Upozornění: NÁVOD K POUŽITÍ Při zadávání desetinných čísel je nutno používat desetinnou tečku, nikoli čárku. Vytvoření nebo otevření modelu Postup začíná vytvořením nového modelu nebo načtením existujícího. Nový model lze vytvořit stiskem hvězdičky vlevo. Načítání, ukládání a tisk dokumentu je znázorněno na Obr. 1. Při otevření programu se vám automaticky zobrazí nápověda (šedivé textové bubliny ), která vám usnadní budoucí orientaci v programu. Při vytvoření nového projektu ( (vstupních hodnot), viz Obr. 2. ) se objeví průvodce zadáním nového modelu K o m p l e t n í m o d e l obsahuje v e š k e r é informace pro komplexní posouzení různých energetických toků. Zadávají se jednotlivé konstrukce objektu, jejich skladba, o kna a d v eře včetně orientace, způsob větrání, počet osob, způsob přípravy TV, zdroje tepla, regulaci o t o p n é s o u s t a v y, elektrospotřebiče a jejich využití, a ceny jednotlivých vstupujících energií. Tento model již během z a d á v á n í zjišťuje tepelnou ztrátu objektu, navrhuje potřebný výkon zdroje Obr. 1 Úvodní okno programu HESTIA tepla pro vytápění, takže při zadávání tarifu pro nákup elektrické energie může navrhnout potřebnou velikost hlavního jističe a vhodnou sazbu. Model sestavuje celkovou energetickou bilanci objektu včetně energetických zisků a míry jejich využitelnosti, dále dává přehled o nákladech na nákup energií a jejich rozdělení podle jednotlivých účelů. Tvorbou variant k základnímu modelu lze zjistit vliv jakéhokoli opatření. Model Bez zadání konstrukcí umožňuje vynechat popis stavby a věnovat se pouze zdrojům tepla a elektrospotřebičům. Vstupem je zadání spotřeby paliv a energií, které se v modelu rozdělují mezi jednotlivé oblasti na základě zadaných potřeb. Po zadání spotřeby paliva na vytápění, způsobu ohřevu vody a provozu elektrospotřebičů je bilance spotřeby paliv pro různé účely rozdělena mezi jednotlivá paliva a elektřinu. Při nastavení Obr. 2 Okno průvodce tarifu pro nákup elektřiny ovšem nepracuje optimalizace velikosti hlavního jističe v případě elektrického vytápění, protože není známa velikost zdroje. Ve variantách nelze zjišťovat vliv změn regulace, stavebních opatření, změn větrání apod. Model Pouze elektrospotřebiče umožňuje rychlé zjištění spotřeby různých domácích spotřebičů a nákladů na jejich provoz při různých sazbách pro nákup elektrické energie.

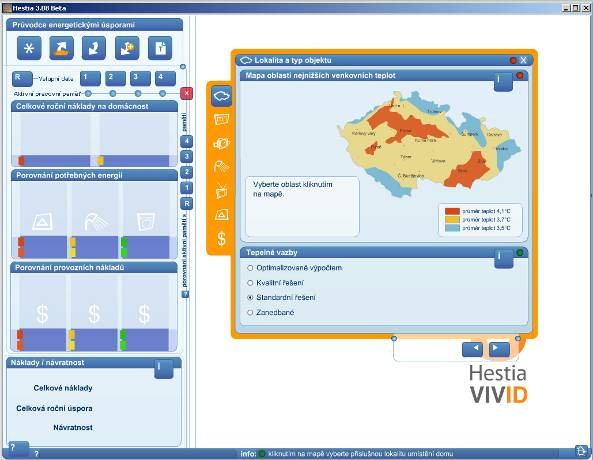

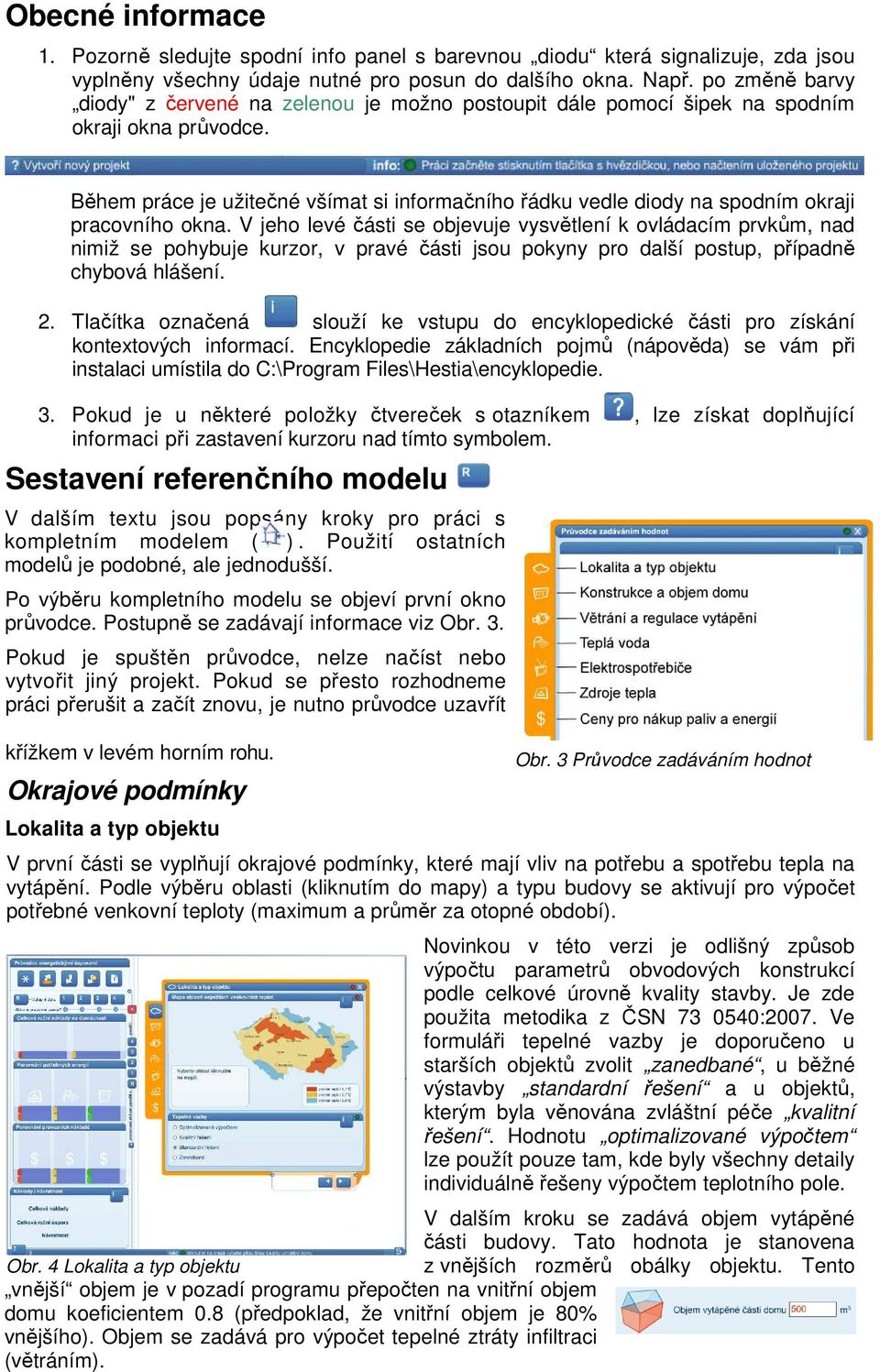

5 Obecné informace 1. Pozorně sledujte spodní info panel s barevnou diodu která signalizuje, zda jsou vyplněny všechny údaje nutné pro posun do dalšího okna. Např. po změně barvy diody" z červené na zelenou je možno postoupit dále pomocí šipek na spodním okraji okna průvodce. Během práce je užitečné všímat si informačního řádku vedle diody na spodním okraji pracovního okna. V jeho levé části se objevuje vysvětlení k ovládacím prvkům, nad nimiž se pohybuje kurzor, v pravé části jsou pokyny pro další postup, případně chybová hlášení. 2. Tlačítka označená slouží ke vstupu do encyklopedické části pro získání kontextových informací. Encyklopedie základních pojmů (nápověda) se vám při instalaci umístila do C:\Program Files\Hestia\encyklopedie. 3. Pokud je u některé položky čtvereček s otazníkem, lze získat doplňující informaci při zastavení kurzoru nad tímto symbolem. Sestavení referenčního modelu V dalším textu jsou popsány kroky pro práci s kompletním modelem ( ). Použití ostatních modelů je podobné, ale jednodušší. Po výběru kompletního modelu se objeví první okno průvodce. Postupně se zadávají informace viz Obr. 3. Pokud je spuštěn průvodce, nelze načíst nebo vytvořit jiný projekt. Pokud se přesto rozhodneme práci přerušit a začít znovu, je nutno průvodce uzavřít křížkem v levém horním rohu. Okrajové podmínky Lokalita a typ objektu Obr. 3 Průvodce zadáváním hodnot V první části se vyplňují okrajové podmínky, které mají vliv na potřebu a spotřebu tepla na vytápění. Podle výběru oblasti (kliknutím do mapy) a typu budovy se aktivují pro výpočet potřebné venkovní teploty (maximum a průměr za otopné období). Novinkou v této verzi je odlišný způsob výpočtu parametrů obvodových konstrukcí podle celkové úrovně kvality stavby. Je zde použita metodika z ČSN :2007. Ve formuláři tepelné vazby je doporučeno u starších objektů zvolit zanedbané, u běžné výstavby standardní řešení a u objektů, kterým byla věnována zvláštní péče kvalitní řešení. Hodnotu optimalizované výpočtem lze použít pouze tam, kde byly všechny detaily individuálně řešeny výpočtem teplotního pole. V dalším kroku se zadává objem vytápěné části budovy. Tato hodnota je stanovena Obr. 4 Lokalita a typ objektu z vnějších rozměrů obálky objektu. Tento vnější objem je v pozadí programu přepočten na vnitřní objem domu koeficientem 0.8 (předpoklad, že vnitřní objem je 80% vnějšího). Objem se zadává pro výpočet tepelné ztráty infiltraci (větráním).

6 Stavební konstrukce Výpočet umožňuje rozlišit následující typy konstrukcí: okno dveře podlaha na terénu podlaha nad nevytápěným suterénem stěna vytápěného suterénu obvodová stěna obvodová stěna, na jejímž vnějším líci přiléhá nevytápěný prostor strop pod nevytápěnou půdou střecha nad vytápěným podkrovím plochá střecha Pro každou z těchto konstrukcí lze zadat detailní skladbu. Každá vrstva nese informace o tloušťce (cm) a součiniteli tepelné vodivosti (W/m.K). K dispozici je databáze cca 30 materiálů. Samozřejmostí je zadání vlastního materiálu (Obr. 5). Zadávání konstrukcí má společné prvky: Konstrukci je napřed třeba pojmenovat, abychom ji později snadno našli. Doporučuje se pojmenování, které má souvislost s okolím, např. Okno do zahrady". Pojmenování typu Konstrukce 17/a" nám později situaci rozhodně neusnadní. Při popisu konstrukcí je možno konstrukce stejného typu sčítat a zadat jejich výslednou plochu. Není tedy nutno zadávat každou stěnu, je-li objekt postaven z jednoho materiálu o stejné tloušťce. Toto pravidlo neplatí pro okna, u kterých hraje významnou roli orientace ke světovým stranám. U oken je možno sčítat pouze plochy oken stejného typu a stejné orientace. Prvním zadaným parametrem Obr. 5 Databáze materiálů je plocha konstrukce, dále jsou zadány jednotlivé vrstvy. Obvykle se skladba konstrukcí zadává od interiéru k exteriéru. Vrstva je akceptována stiskem malé hvězdičky, poté se objeví vpravo v řezu konstrukcí.

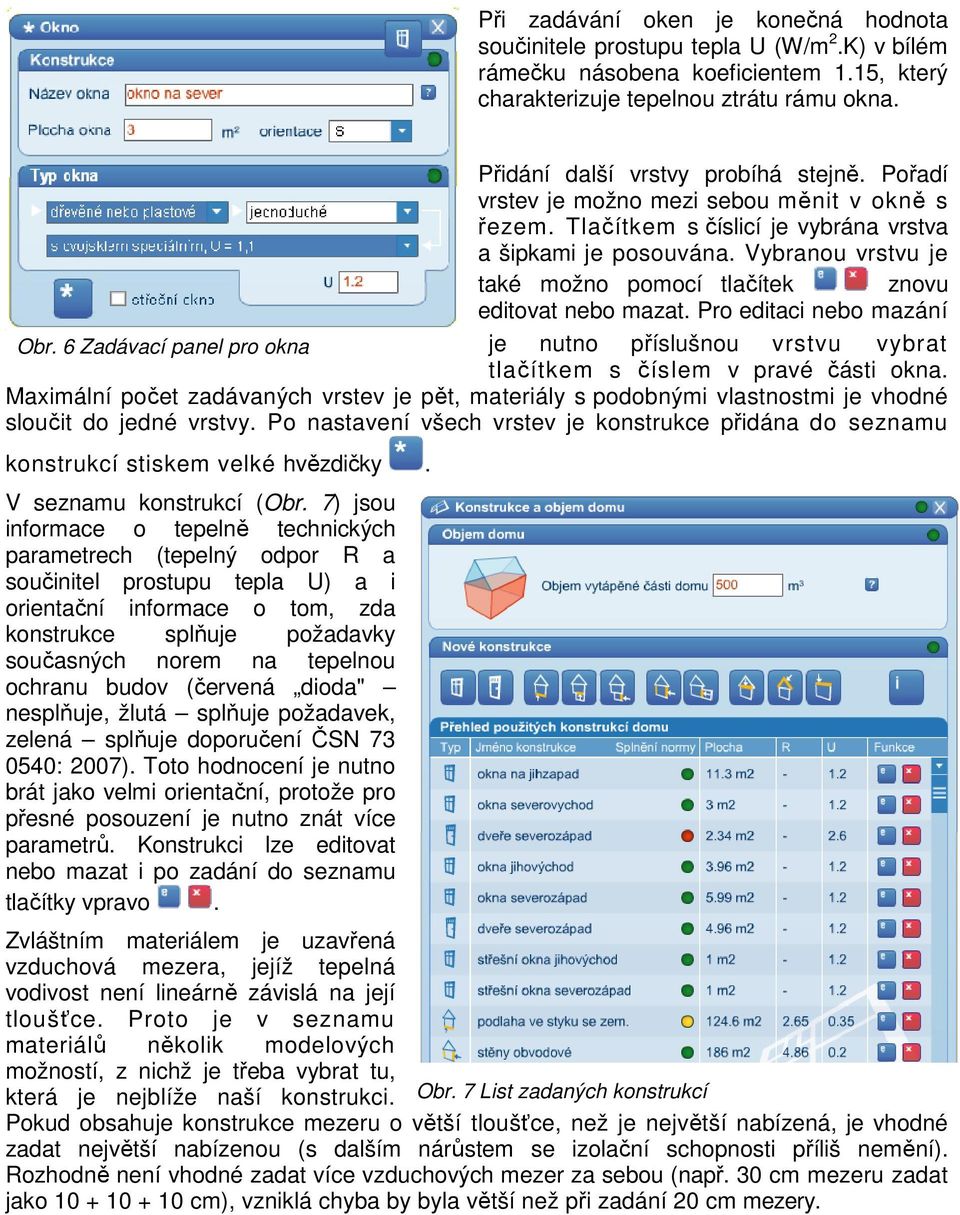

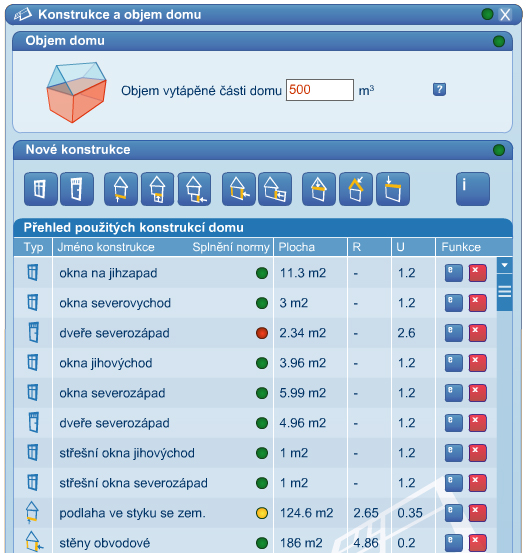

7 Při zadávání oken je konečná hodnota součinitele prostupu tepla U (W/m 2.K) v bílém rámečku násobena koeficientem 1.15, který charakterizuje tepelnou ztrátu rámu okna. Přidání další vrstvy probíhá stejně. Pořadí vrstev je možno mezi sebou měnit v okně s řezem. Tlačítkem s číslicí je vybrána vrstva a šipkami je posouvána. Vybranou vrstvu je také možno pomocí tlačítek znovu editovat nebo mazat. Pro editaci nebo mazání Obr. 6 Zadávací panel pro okna je nutno příslušnou vrstvu vybrat tlačítkem s číslem v pravé části okna. Maximální počet zadávaných vrstev je pět, materiály s podobnými vlastnostmi je vhodné sloučit do jedné vrstvy. Po nastavení všech vrstev je konstrukce přidána do seznamu konstrukcí stiskem velké hvězdičky. V seznamu konstrukcí (Obr. 7) jsou informace o tepelně technických parametrech (tepelný odpor R a součinitel prostupu tepla U) a i orientační informace o tom, zda konstrukce splňuje požadavky současných norem na tepelnou ochranu budov (červená dioda" nesplňuje, žlutá splňuje požadavek, zelená splňuje doporučení ČSN : 2007). Toto hodnocení je nutno brát jako velmi orientační, protože pro přesné posouzení je nutno znát více parametrů. Konstrukci lze editovat nebo mazat i po zadání do seznamu tlačítky vpravo. Zvláštním materiálem je uzavřená vzduchová mezera, jejíž tepelná vodivost není lineárně závislá na její tloušťce. Proto je v seznamu materiálů několik modelových možností, z nichž je třeba vybrat tu, která je nejblíže naší konstrukci. Obr. 7 List zadaných konstrukcí Pokud obsahuje konstrukce mezeru o větší tloušťce, než je největší nabízená, je vhodné zadat největší nabízenou (s dalším nárůstem se izolační schopnosti příliš nemění). Rozhodně není vhodné zadat více vzduchových mezer za sebou (např. 30 cm mezeru zadat jako cm), vzniklá chyba by byla větší než při zadání 20 cm mezery.

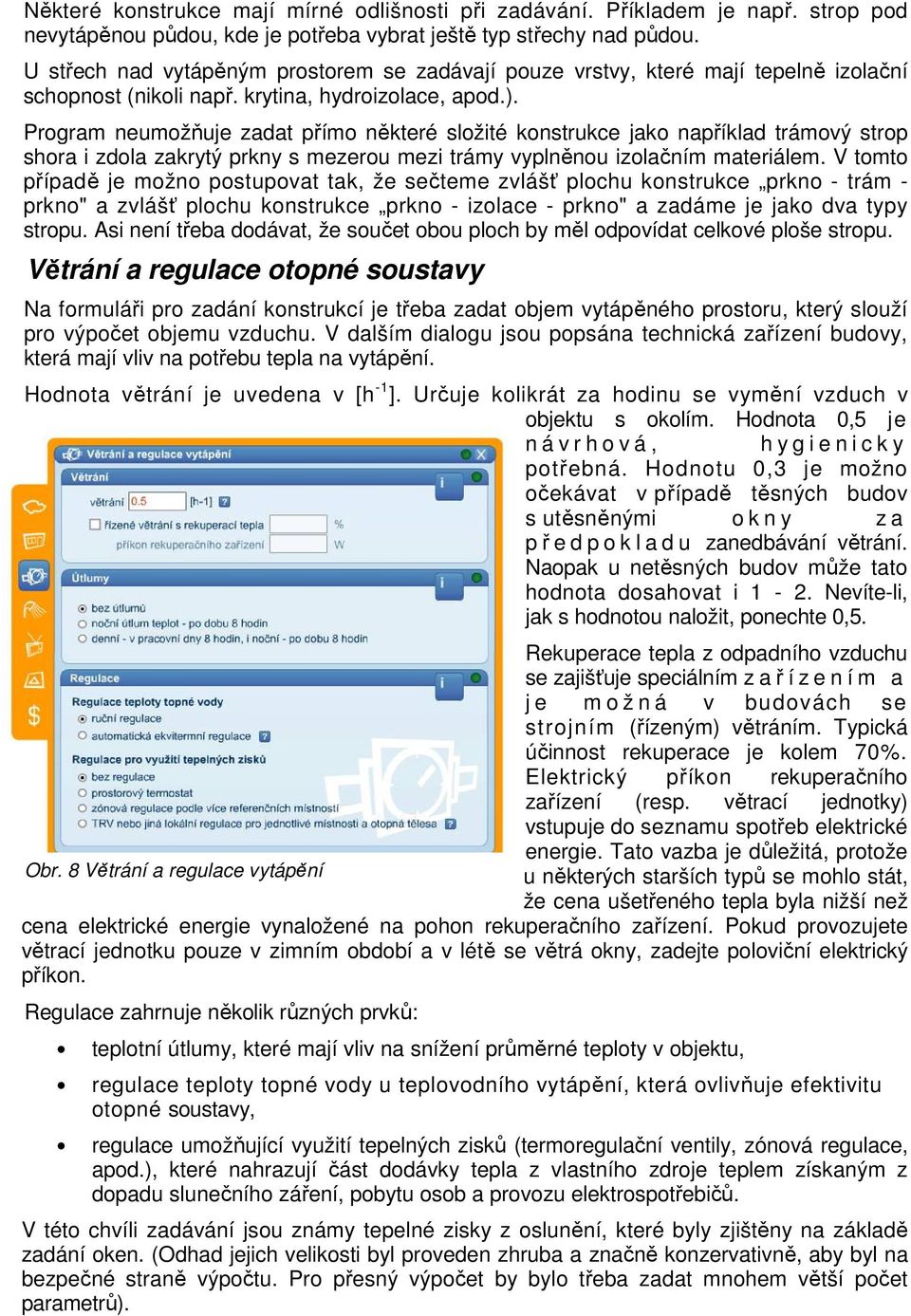

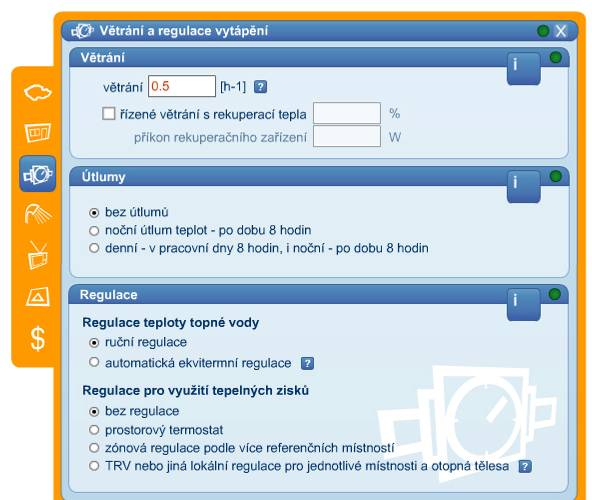

8 Některé konstrukce mají mírné odlišnosti při zadávání. Příkladem je např. strop pod nevytápěnou půdou, kde je potřeba vybrat ještě typ střechy nad půdou. U střech nad vytápěným prostorem se zadávají pouze vrstvy, které mají tepelně izolační schopnost (nikoli např. krytina, hydroizolace, apod.). Program neumožňuje zadat přímo některé složité konstrukce jako například trámový strop shora i zdola zakrytý prkny s mezerou mezi trámy vyplněnou izolačním materiálem. V tomto případě je možno postupovat tak, že sečteme zvlášť plochu konstrukce prkno - trám - prkno" a zvlášť plochu konstrukce prkno - izolace - prkno" a zadáme je jako dva typy stropu. Asi není třeba dodávat, že součet obou ploch by měl odpovídat celkové ploše stropu. Větrání a regulace otopné soustavy Na formuláři pro zadání konstrukcí je třeba zadat objem vytápěného prostoru, který slouží pro výpočet objemu vzduchu. V dalším dialogu jsou popsána technická zařízení budovy, která mají vliv na potřebu tepla na vytápění. Hodnota větrání je uvedena v [h -1 ]. Určuje kolikrát za hodinu se vymění vzduch v objektu s okolím. Hodnota 0,5 je n á v r h o v á, h y g i e n i c k y potřebná. Hodnotu 0,3 je možno očekávat v případě těsných budov s utěsněnými o k n y z a předpok l a d u zanedbávání větrání. Naopak u netěsných budov může tato hodnota dosahovat i 1-2. Nevíte-li, jak s hodnotou naložit, ponechte 0,5. Rekuperace tepla z odpadního vzduchu se zajišťuje speciálním z ařízení m a j e m o ž n á v budovách se strojním (řízeným) větráním. Typická účinnost rekuperace je kolem 70%. Elektrický příkon rekuperačního zařízení (resp. větrací jednotky) vstupuje do seznamu spotřeb elektrické energie. Tato vazba je důležitá, protože Obr. 8 Větrání a regulace vytápění u některých starších typů se mohlo stát, že cena ušetřeného tepla byla nižší než cena elektrické energie vynaložené na pohon rekuperačního zařízení. Pokud provozujete větrací jednotku pouze v zimním období a v létě se větrá okny, zadejte poloviční elektrický příkon. Regulace zahrnuje několik různých prvků: teplotní útlumy, které mají vliv na snížení průměrné teploty v objektu, regulace teploty topné vody u teplovodního vytápění, která ovlivňuje efektivitu otopné soustavy, regulace umožňující využití tepelných zisků (termoregulační ventily, zónová regulace, apod.), které nahrazují část dodávky tepla z vlastního zdroje teplem získaným z dopadu slunečního záření, pobytu osob a provozu elektrospotřebičů. V této chvíli zadávání jsou známy tepelné zisky z oslunění, které byly zjištěny na základě zadání oken. (Odhad jejich velikosti byl proveden zhruba a značně konzervativně, aby byl na bezpečné straně výpočtu. Pro přesný výpočet by bylo třeba zadat mnohem větší počet parametrů).

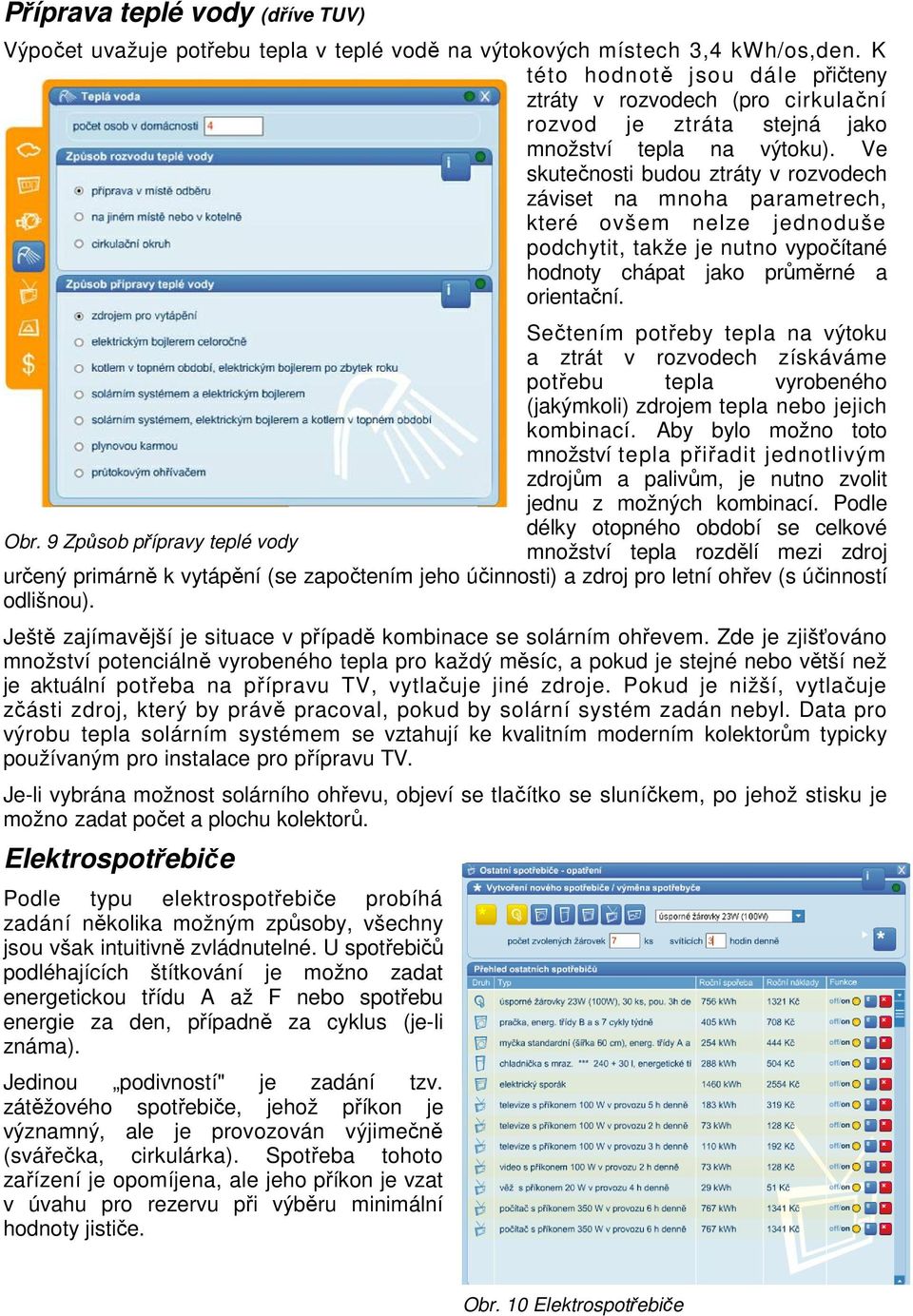

9 Příprava teplé vody (dříve TUV) Výpočet uvažuje potřebu tepla v teplé vodě na výtokových místech 3,4 kwh/os,den. K této hodnotě jsou dále přičteny ztráty v rozvodech (pro cirkulační rozvod je ztráta stejná jako množství tepla na výtoku). Ve skutečnosti budou ztráty v rozvodech záviset na mnoha parametrech, které ovšem nelze jednoduše podchytit, takže je nutno vypočítané hodnoty chápat jako průměrné a orientační. Sečtením potřeby tepla na výtoku a ztrát v rozvodech získáváme potřebu tepla vyrobeného (jakýmkoli) zdrojem tepla nebo jejich kombinací. Aby bylo možno toto množství tepla přiřadit jednotlivým zdrojům a palivům, je nutno zvolit jednu z možných kombinací. Podle délky otopného období se celkové Obr. 9 Způsob přípravy teplé vody množství tepla rozdělí mezi zdroj určený primárně k vytápění (se započtením jeho účinnosti) a zdroj pro letní ohřev (s účinností odlišnou). Ještě zajímavější je situace v případě kombinace se solárním ohřevem. Zde je zjišťováno množství potenciálně vyrobeného tepla pro každý měsíc, a pokud je stejné nebo větší než je aktuální potřeba na přípravu TV, vytlačuje jiné zdroje. Pokud je nižší, vytlačuje zčásti zdroj, který by právě pracoval, pokud by solární systém zadán nebyl. Data pro výrobu tepla solárním systémem se vztahují ke kvalitním moderním kolektorům typicky používaným pro instalace pro přípravu TV. Je-li vybrána možnost solárního ohřevu, objeví se tlačítko se sluníčkem, po jehož stisku je možno zadat počet a plochu kolektorů. Elektrospotřebiče Podle typu elektrospotřebiče probíhá zadání několika možným způsoby, všechny jsou však intuitivně zvládnutelné. U spotřebičů podléhajících štítkování je možno zadat energetickou třídu A až F nebo spotřebu energie za den, případně za cyklus (je-li známa). Jedinou podivností" je zadání tzv. zátěžového spotřebiče, jehož příkon je významný, ale je provozován výjimečně (svářečka, cirkulárka). Spotřeba tohoto zařízení je opomíjena, ale jeho příkon je vzat v úvahu pro rezervu při výběru minimální hodnoty jističe. Obr. 10 Elektrospotřebiče

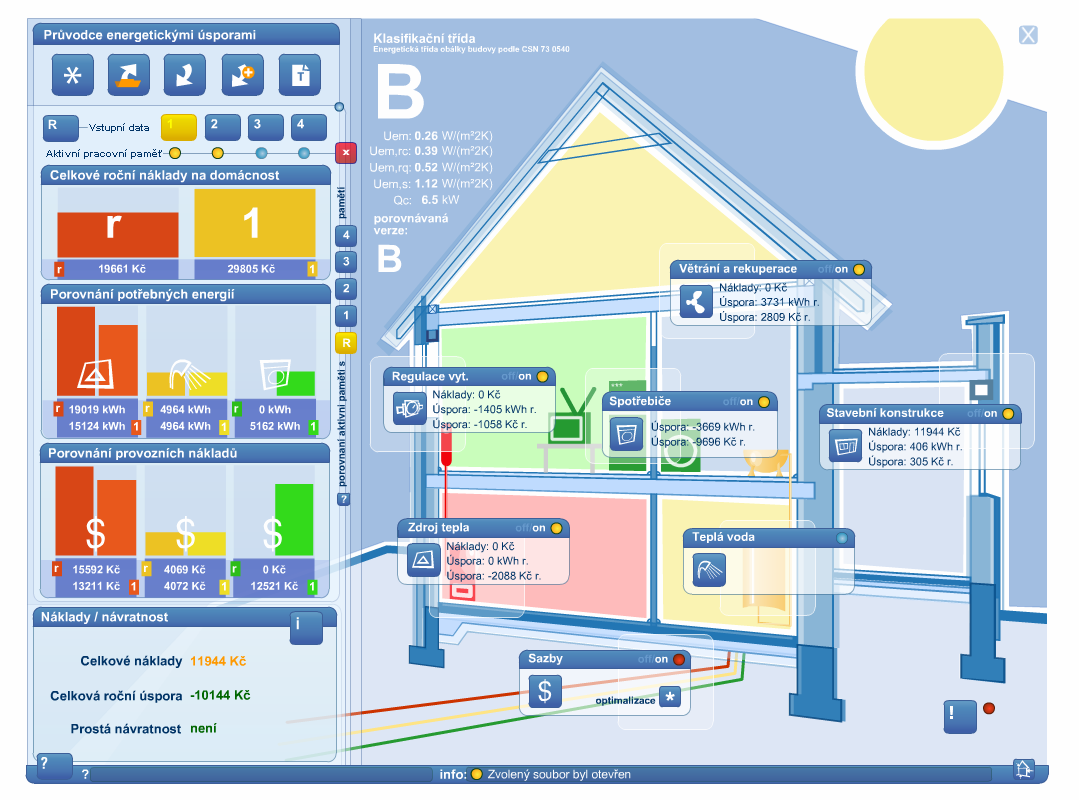

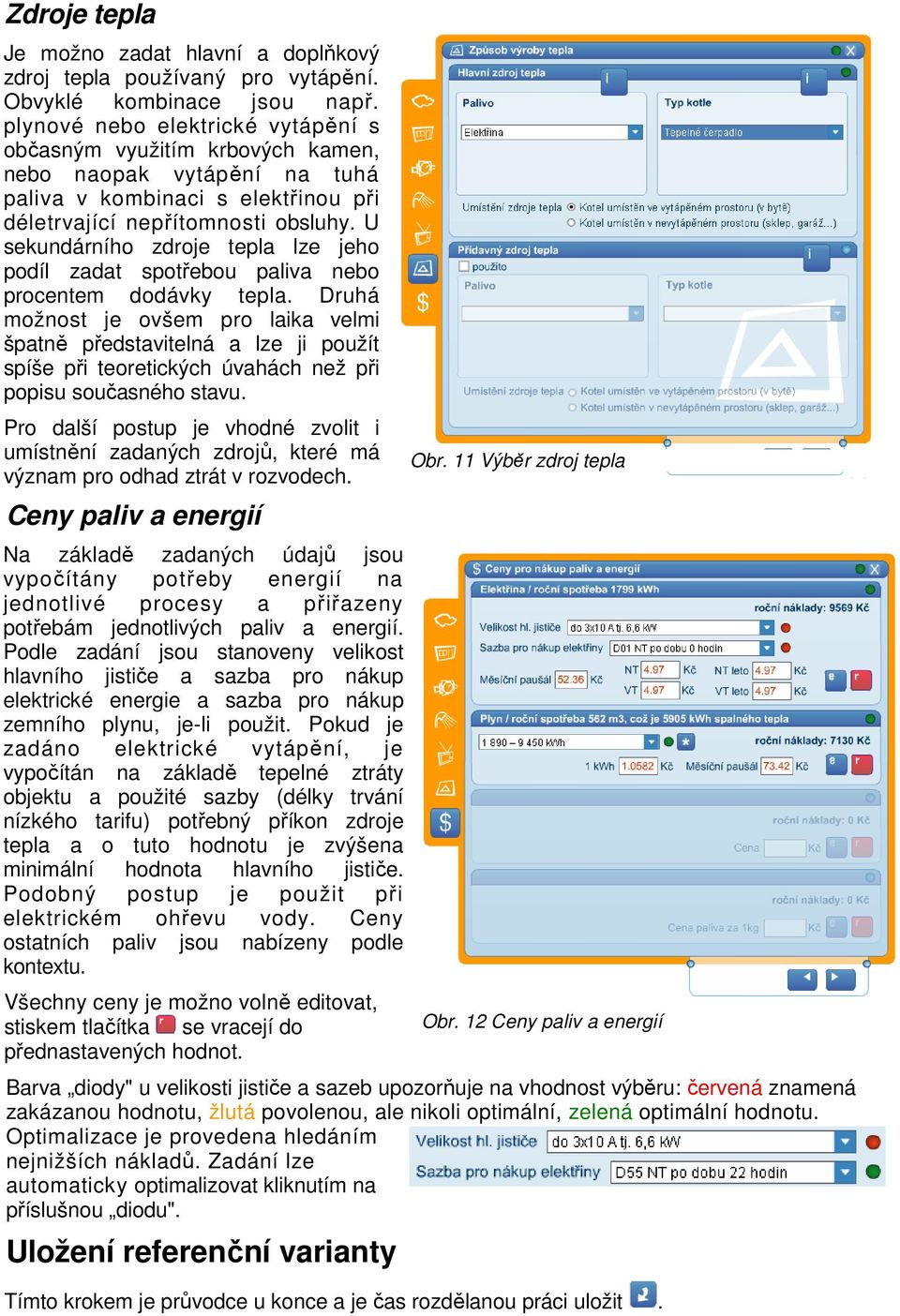

10 Zdroje tepla Je možno zadat hlavní a doplňkový zdroj tepla používaný pro vytápění. Obvyklé kombinace jsou např. plynové nebo elektrické vytápění s občasným využitím krbových kamen, nebo naopak vytápění na tuhá paliva v kombinaci s elektřinou při déletrvající nepřítomnosti obsluhy. U sekundárního zdroje tepla lze jeho podíl zadat spotřebou paliva nebo procentem dodávky tepla. Druhá možnost je ovšem pro laika velmi špatně představitelná a lze ji použít spíše při teoretických úvahách než při popisu současného stavu. Pro další postup je vhodné zvolit i umístnění zadaných zdrojů, které má význam pro odhad ztrát v rozvodech. Ceny paliv a energií Na základě zadaných údajů jsou vypočítány potřeby energií na jednotlivé procesy a přiřazeny potřebám jednotlivých paliv a energií. Podle zadání jsou stanoveny velikost hlavního jističe a sazba pro nákup elektrické energie a sazba pro nákup zemního plynu, je-li použit. Pokud je zadáno elektrické vytápění, je vypočítán na základě tepelné ztráty objektu a použité sazby (délky trvání nízkého tarifu) potřebný příkon zdroje tepla a o tuto hodnotu je zvýšena minimální hodnota hlavního jističe. Podobný postup je použit při elektrickém ohřevu vody. Ceny ostatních paliv jsou nabízeny podle kontextu. Všechny ceny je možno volně editovat, stiskem tlačítka se vracejí do přednastavených hodnot. Barva diody" u velikosti jističe a sazeb upozorňuje na vhodnost výběru: červená znamená zakázanou hodnotu, žlutá povolenou, ale nikoli optimální, zelená optimální hodnotu. Optimalizace je provedena hledáním nejnižších nákladů. Zadání lze automaticky optimalizovat kliknutím na příslušnou diodu". Uložení referenční varianty Obr. 11 Výběr zdroj tepla Obr. 12 Ceny paliv a energií Tímto krokem je průvodce u konce a je čas rozdělanou práci uložit.

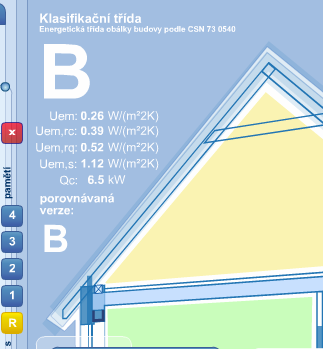

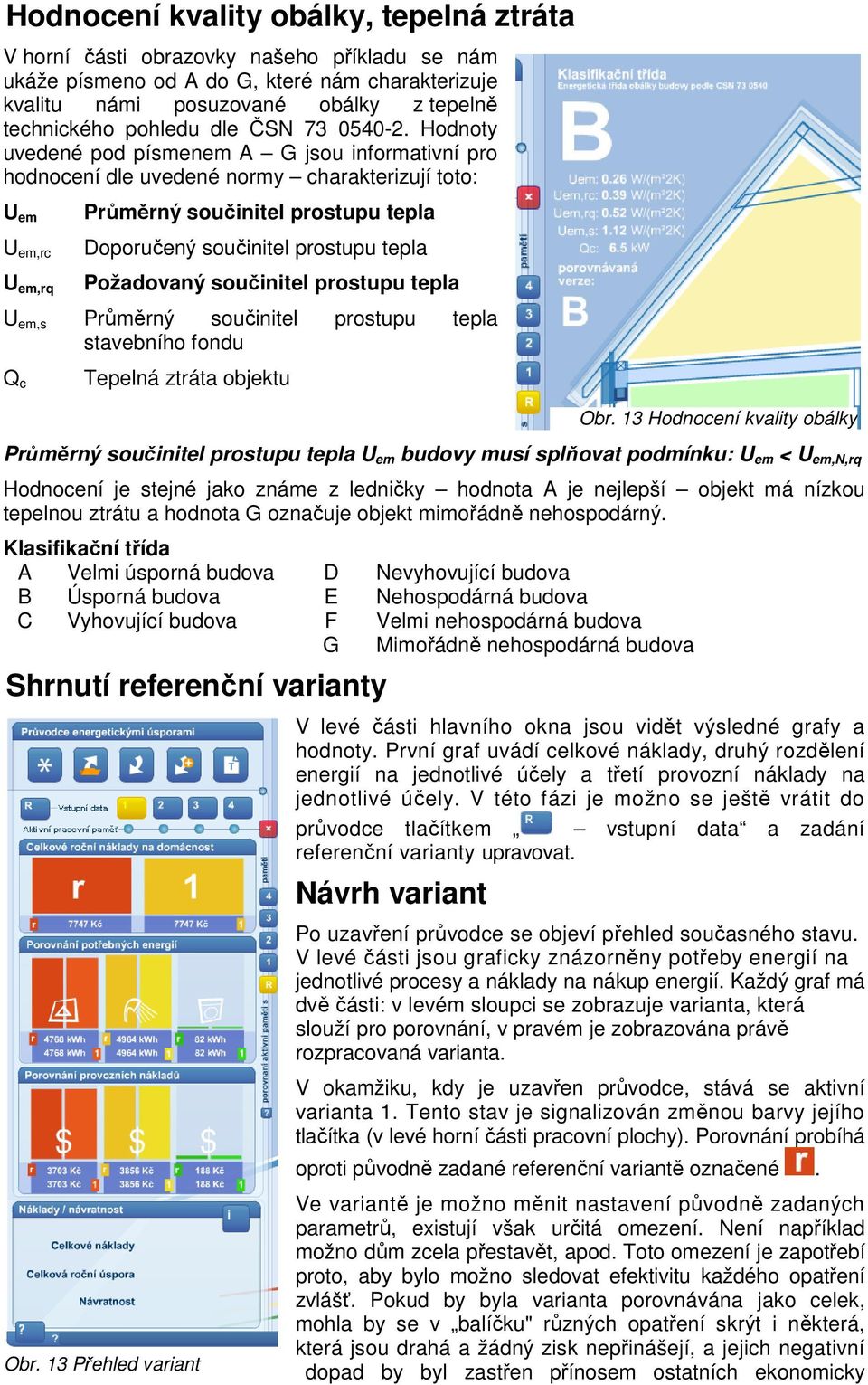

11 Hodnocení kvality obálky, tepelná ztráta V horní části obrazovky našeho příkladu se nám ukáže písmeno od A do G, které nám charakterizuje kvalitu námi posuzované obálky z tepelně technického pohledu dle ČSN Hodnoty uvedené pod písmenem A G jsou informativní pro hodnocení dle uvedené normy charakterizují toto: U em U em,rc U em,rq Průměrný součinitel prostupu tepla Doporučený součinitel prostupu tepla Požadovaný součinitel prostupu tepla U em,s Průměrný součinitel prostupu tepla stavebního fondu Q c Tepelná ztráta objektu Průměrný součinitel prostupu tepla U em budovy musí splňovat podmínku: U em < U em,n,rq Hodnocení je stejné jako známe z ledničky hodnota A je nejlepší objekt má nízkou tepelnou ztrátu a hodnota G označuje objekt mimořádně nehospodárný. Klasifikační třída A Velmi úsporná budova D Nevyhovující budova B Úsporná budova E Nehospodárná budova C Vyhovující budova F Velmi nehospodárná budova G Mimořádně nehospodárná budova Shrnutí referenční varianty Obr. 13 Přehled variant V levé části hlavního okna jsou vidět výsledné grafy a hodnoty. První graf uvádí celkové náklady, druhý rozdělení energií na jednotlivé účely a třetí provozní náklady na jednotlivé účely. V této fázi je možno se ještě vrátit do průvodce tlačítkem vstupní data a zadání referenční varianty upravovat. Návrh variant Obr. 13 Hodnocení kvality obálky Po uzavření průvodce se objeví přehled současného stavu. V levé části jsou graficky znázorněny potřeby energií na jednotlivé procesy a náklady na nákup energií. Každý graf má dvě části: v levém sloupci se zobrazuje varianta, která slouží pro porovnání, v pravém je zobrazována právě rozpracovaná varianta. V okamžiku, kdy je uzavřen průvodce, stává se aktivní varianta 1. Tento stav je signalizován změnou barvy jejího tlačítka (v levé horní části pracovní plochy). Porovnání probíhá oproti původně zadané referenční variantě označené. Ve variantě je možno měnit nastavení původně zadaných parametrů, existují však určitá omezení. Není například možno dům zcela přestavět, apod. Toto omezení je zapotřebí proto, aby bylo možno sledovat efektivitu každého opatření zvlášť. Pokud by byla varianta porovnávána jako celek, mohla by se v balíčku" různých opatření skrýt i některá, která jsou drahá a žádný zisk nepřinášejí, a jejich negativní dopad by byl zastřen přínosem ostatních ekonomicky

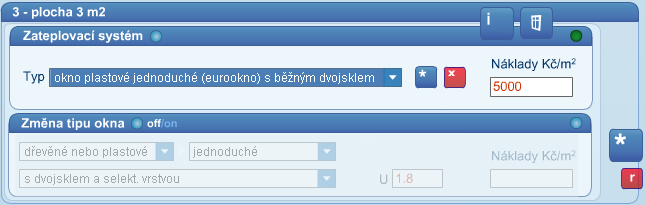

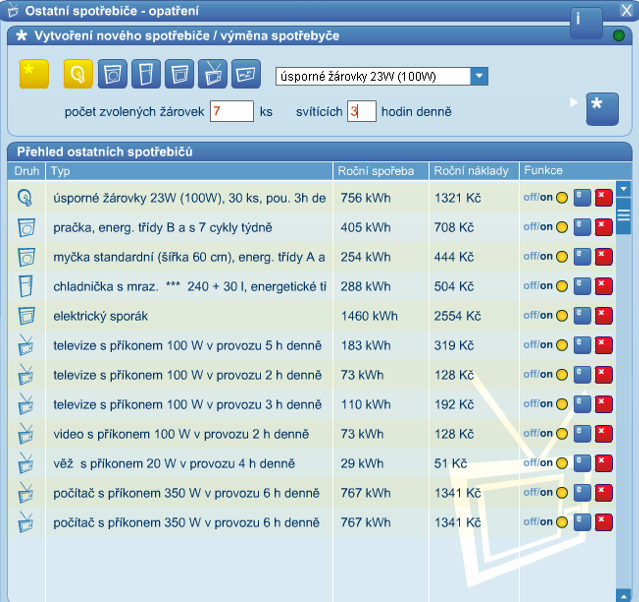

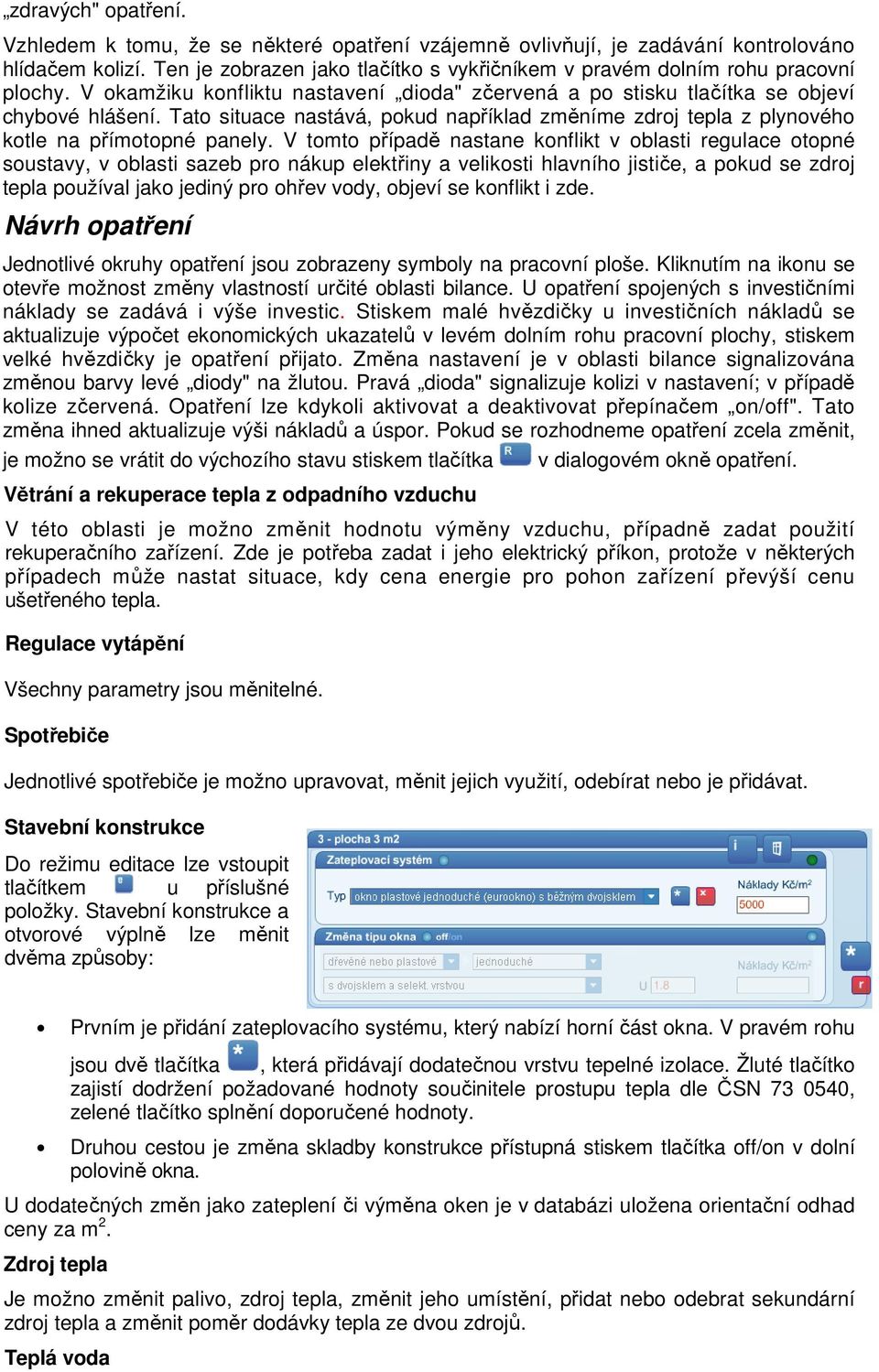

12 zdravých" opatření. Vzhledem k tomu, že se některé opatření vzájemně ovlivňují, je zadávání kontrolováno hlídačem kolizí. Ten je zobrazen jako tlačítko s vykřičníkem v pravém dolním rohu pracovní plochy. V okamžiku konfliktu nastavení dioda" zčervená a po stisku tlačítka se objeví chybové hlášení. Tato situace nastává, pokud například změníme zdroj tepla z plynového kotle na přímotopné panely. V tomto případě nastane konflikt v oblasti regulace otopné soustavy, v oblasti sazeb pro nákup elektřiny a velikosti hlavního jističe, a pokud se zdroj tepla používal jako jediný pro ohřev vody, objeví se konflikt i zde. Návrh opatření Jednotlivé okruhy opatření jsou zobrazeny symboly na pracovní ploše. Kliknutím na ikonu se otevře možnost změny vlastností určité oblasti bilance. U opatření spojených s investičními náklady se zadává i výše investic. Stiskem malé hvězdičky u investičních nákladů se aktualizuje výpočet ekonomických ukazatelů v levém dolním rohu pracovní plochy, stiskem velké hvězdičky je opatření přijato. Změna nastavení je v oblasti bilance signalizována změnou barvy levé diody" na žlutou. Pravá dioda" signalizuje kolizi v nastavení; v případě kolize zčervená. Opatření lze kdykoli aktivovat a deaktivovat přepínačem on/off". Tato změna ihned aktualizuje výši nákladů a úspor. Pokud se rozhodneme opatření zcela změnit, je možno se vrátit do výchozího stavu stiskem tlačítka v dialogovém okně opatření. Větrání a rekuperace tepla z odpadního vzduchu V této oblasti je možno změnit hodnotu výměny vzduchu, případně zadat použití rekuperačního zařízení. Zde je potřeba zadat i jeho elektrický příkon, protože v některých případech může nastat situace, kdy cena energie pro pohon zařízení převýší cenu ušetřeného tepla. Regulace vytápění Všechny parametry jsou měnitelné. Spotřebiče Jednotlivé spotřebiče je možno upravovat, měnit jejich využití, odebírat nebo je přidávat. Stavební konstrukce Do režimu editace lze vstoupit tlačítkem u příslušné položky. Stavební konstrukce a otvorové výplně lze měnit dvěma způsoby: Prvním je přidání zateplovacího systému, který nabízí horní část okna. V pravém rohu jsou dvě tlačítka, která přidávají dodatečnou vrstvu tepelné izolace. Žluté tlačítko zajistí dodržení požadované hodnoty součinitele prostupu tepla dle ČSN , zelené tlačítko splnění doporučené hodnoty. Druhou cestou je změna skladby konstrukce přístupná stiskem tlačítka off/on v dolní polovině okna. U dodatečných změn jako zateplení či výměna oken je v databázi uložena orientační odhad ceny za m 2. Zdroj tepla Je možno změnit palivo, zdroj tepla, změnit jeho umístění, přidat nebo odebrat sekundární zdroj tepla a změnit poměr dodávky tepla ze dvou zdrojů. Teplá voda

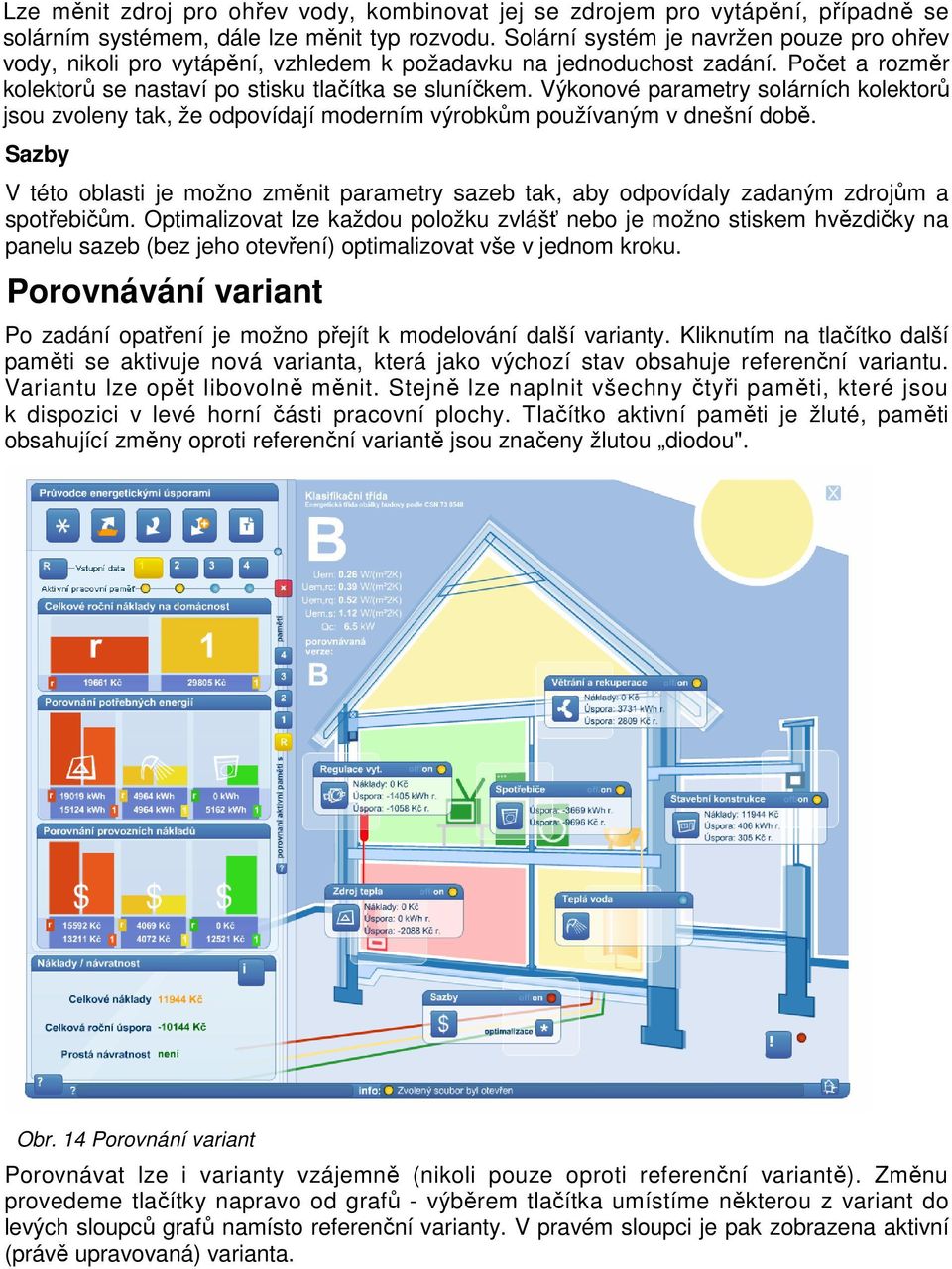

13 Lze měnit zdroj pro ohřev vody, kombinovat jej se zdrojem pro vytápění, případně se solárním systémem, dále lze měnit typ rozvodu. Solární systém je navržen pouze pro ohřev vody, nikoli pro vytápění, vzhledem k požadavku na jednoduchost zadání. Počet a rozměr kolektorů se nastaví po stisku tlačítka se sluníčkem. Výkonové parametry solárních kolektorů jsou zvoleny tak, že odpovídají moderním výrobkům používaným v dnešní době. Sazby V této oblasti je možno změnit parametry sazeb tak, aby odpovídaly zadaným zdrojům a spotřebičům. Optimalizovat lze každou položku zvlášť nebo je možno stiskem hvězdičky na panelu sazeb (bez jeho otevření) optimalizovat vše v jednom kroku. Porovnávání variant Po zadání opatření je možno přejít k modelování další varianty. Kliknutím na tlačítko další paměti se aktivuje nová varianta, která jako výchozí stav obsahuje referenční variantu. Variantu lze opět libovolně měnit. Stejně lze naplnit všechny čtyři paměti, které jsou k dispozici v levé horní části pracovní plochy. Tlačítko aktivní paměti je žluté, paměti obsahující změny oproti referenční variantě jsou značeny žlutou diodou". Obr. 14 Porovnání variant Porovnávat lze i varianty vzájemně (nikoli pouze oproti referenční variantě). Změnu provedeme tlačítky napravo od grafů - výběrem tlačítka umístíme některou z variant do levých sloupců grafů namísto referenční varianty. V pravém sloupci je pak zobrazena aktivní (právě upravovaná) varianta.

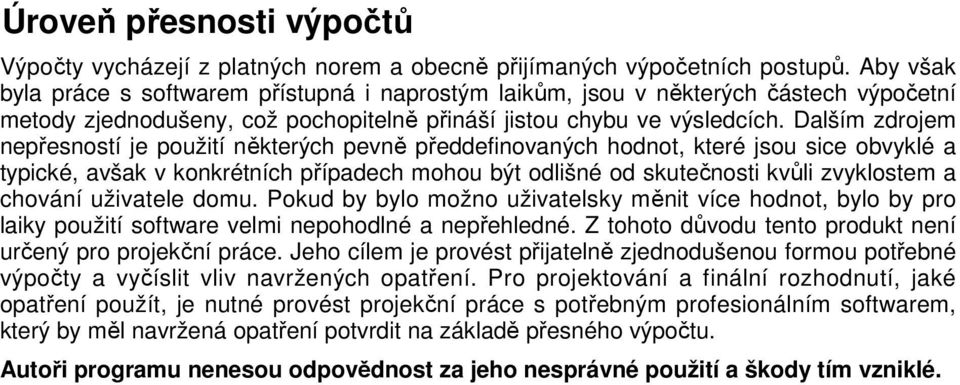

14 Úroveň přesnosti výpočtů Výpočty vycházejí z platných norem a obecně přijímaných výpočetních postupů. Aby však byla práce s softwarem přístupná i naprostým laikům, jsou v některých částech výpočetní metody zjednodušeny, což pochopitelně přináší jistou chybu ve výsledcích. Dalším zdrojem nepřesností je použití některých pevně předdefinovaných hodnot, které jsou sice obvyklé a typické, avšak v konkrétních případech mohou být odlišné od skutečnosti kvůli zvyklostem a chování uživatele domu. Pokud by bylo možno uživatelsky měnit více hodnot, bylo by pro laiky použití software velmi nepohodlné a nepřehledné. Z tohoto důvodu tento produkt není určený pro projekční práce. Jeho cílem je provést přijatelně zjednodušenou formou potřebné výpočty a vyčíslit vliv navržených opatření. Pro projektování a finální rozhodnutí, jaké opatření použít, je nutné provést projekční práce s potřebným profesionálním softwarem, který by měl navržená opatření potvrdit na základě přesného výpočtu. Autoři programu nenesou odpovědnost za jeho nesprávné použití a škody tím vzniklé.
