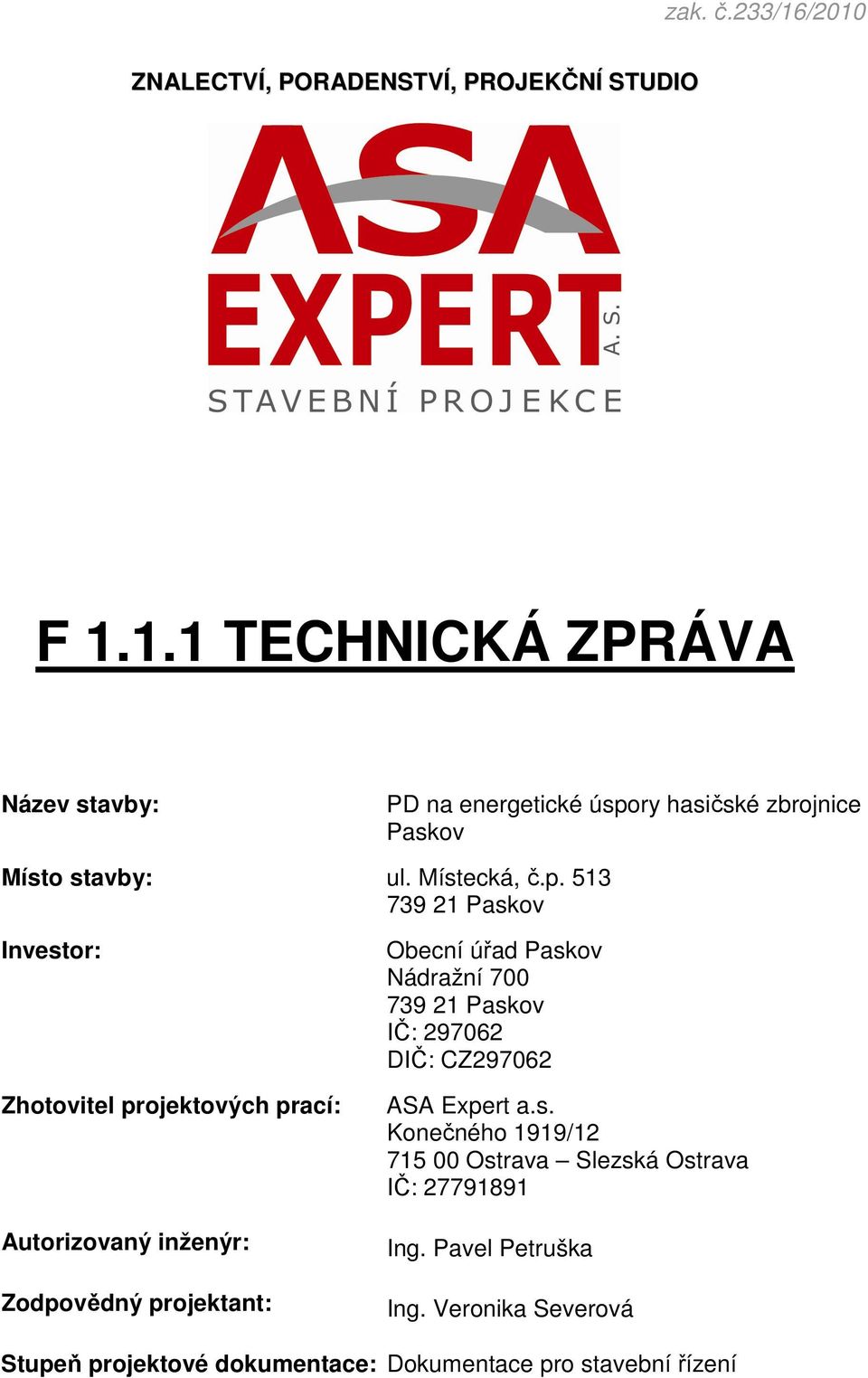

1 zak. č.233/16/2010 ZNALECTVÍ, PORADENSTVÍ, PROJEKČNÍ STUDIO F TECHNICKÁ ZPRÁVA Název stavby: PD na energetické úspory hasičské zbrojnice Paskov Místo stavby: ul. Místecká, č.p Paskov Investor: Zhotovitel projektových prací: Autorizovaný inženýr: Zodpovědný projektant: Obecní úřad Paskov Nádražní Paskov IČ: DIČ: CZ ASA Expert a.s. Konečného 1919/ Ostrava Slezská Ostrava IČ: Ing. Pavel Petruška Ing. Veronika Severová Stupeň projektové dokumentace: Dokumentace pro stavební řízení

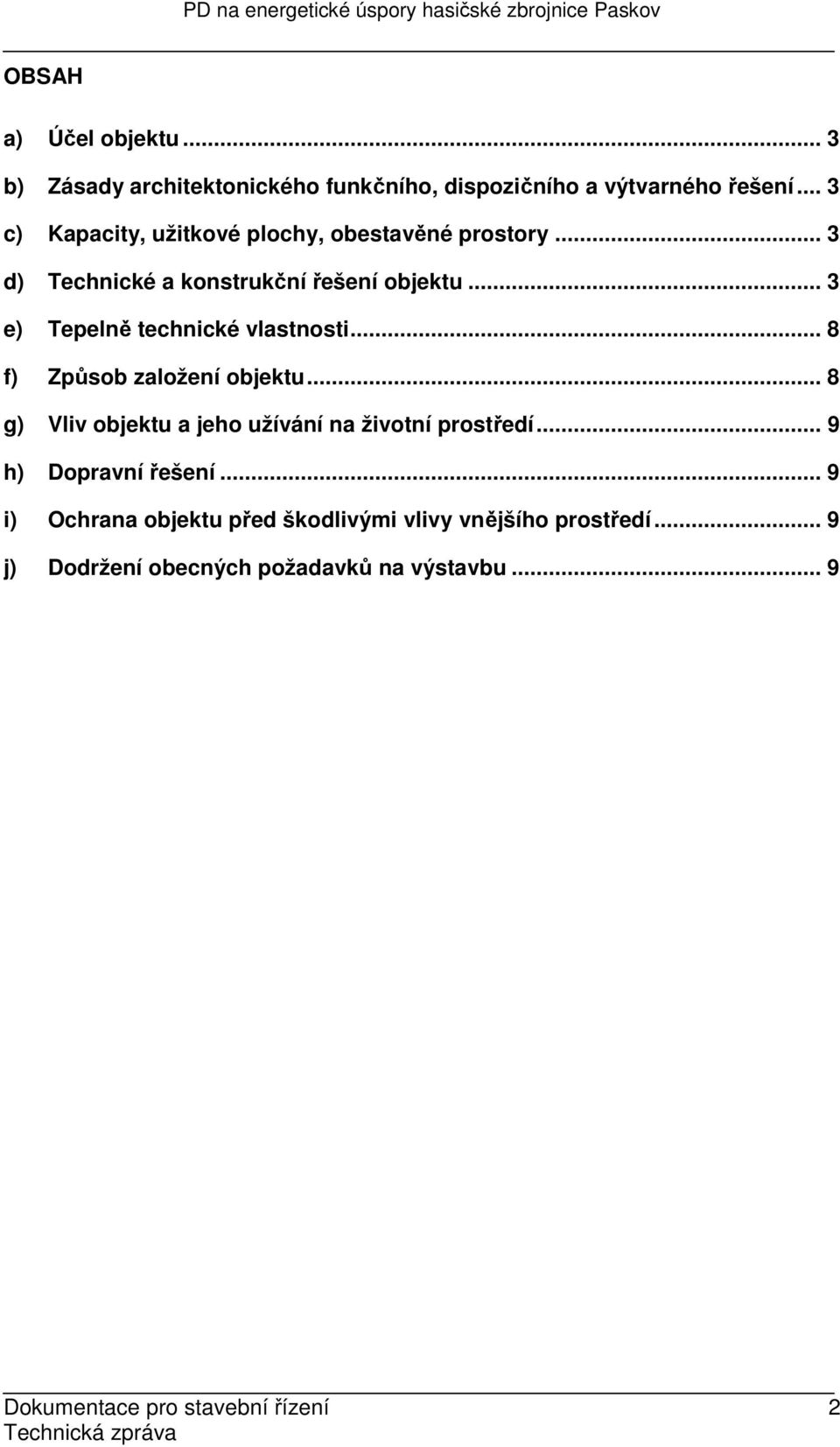

2 OBSAH a) Účel objektu... 3 b) Zásady architektonického funkčního, dispozičního a výtvarného řešení... 3 c) Kapacity, užitkové plochy, obestavěné prostory... 3 d) Technické a konstrukční řešení objektu... 3 e) Tepelně technické vlastnosti... 8 f) Způsob založení objektu... 8 g) Vliv objektu a jeho užívání na životní prostředí... 9 h) Dopravní řešení... 9 i) Ochrana objektu před škodlivými vlivy vnějšího prostředí... 9 j) Dodržení obecných požadavků na výstavbu... 9 Dokumentace pro stavební řízení 2

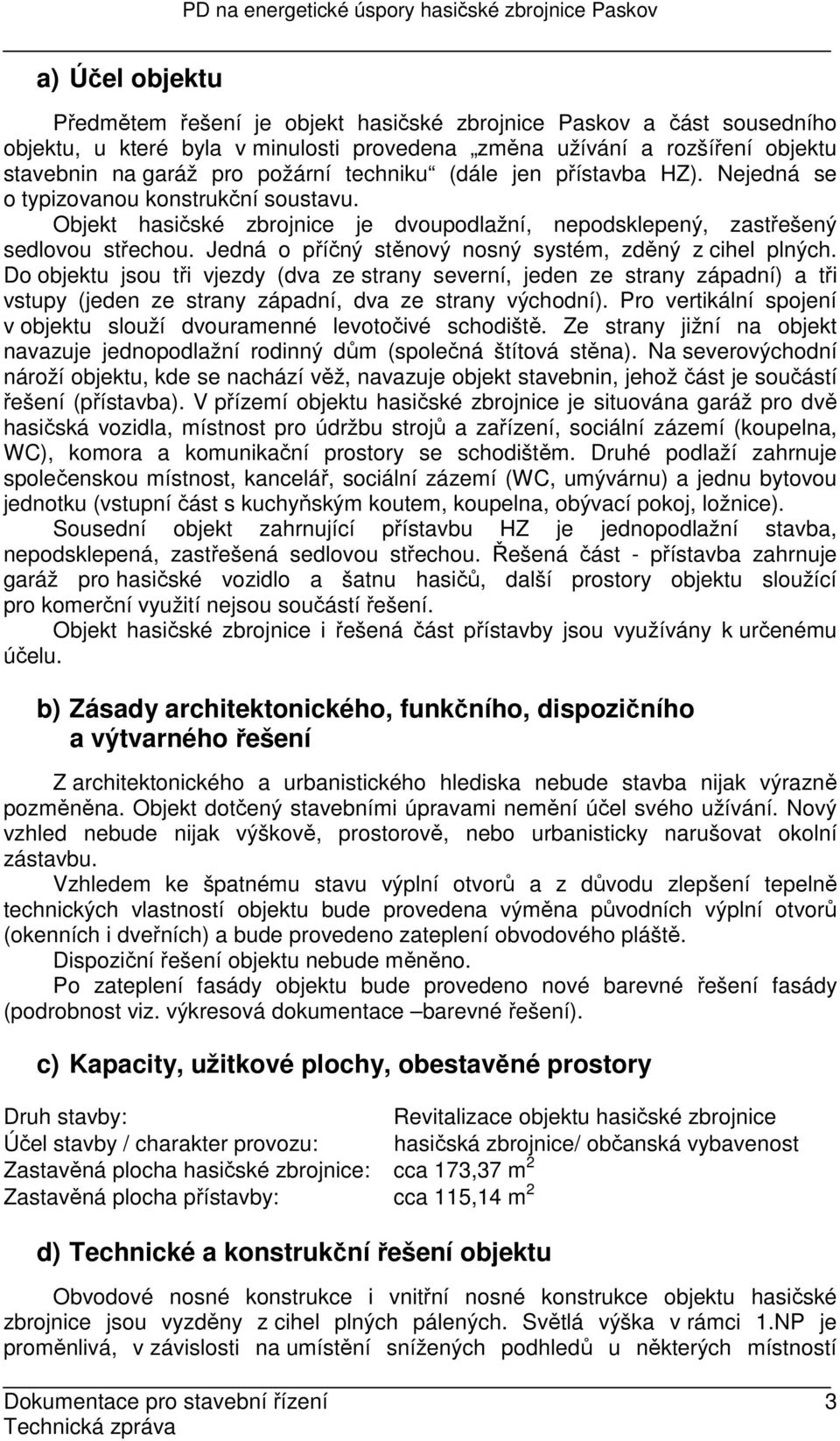

3 a) Účel objektu Předmětem řešení je objekt hasičské zbrojnice Paskov a část sousedního objektu, u které byla v minulosti provedena změna užívání a rozšíření objektu stavebnin na garáž pro požární techniku (dále jen přístavba HZ). Nejedná se o typizovanou konstrukční soustavu. Objekt hasičské zbrojnice je dvoupodlažní, nepodsklepený, zastřešený sedlovou střechou. Jedná o příčný stěnový nosný systém, zděný z cihel plných. Do objektu jsou tři vjezdy (dva ze strany severní, jeden ze strany západní) a tři vstupy (jeden ze strany západní, dva ze strany východní). Pro vertikální spojení v objektu slouží dvouramenné levotočivé schodiště. Ze strany jižní na objekt navazuje jednopodlažní rodinný dům (společná štítová stěna). Na severovýchodní nároží objektu, kde se nachází věž, navazuje objekt stavebnin, jehož část je součástí řešení (přístavba). V přízemí objektu hasičské zbrojnice je situována garáž pro dvě hasičská vozidla, místnost pro údržbu strojů a zařízení, sociální zázemí (koupelna, WC), komora a komunikační prostory se schodištěm. Druhé podlaží zahrnuje společenskou místnost, kancelář, sociální zázemí (WC, umývárnu) a jednu bytovou jednotku (vstupní část s kuchyňským koutem, koupelna, obývací pokoj, ložnice). Sousední objekt zahrnující přístavbu HZ je jednopodlažní stavba, nepodsklepená, zastřešená sedlovou střechou. Řešená část - přístavba zahrnuje garáž pro hasičské vozidlo a šatnu hasičů, další prostory objektu sloužící pro komerční využití nejsou součástí řešení. Objekt hasičské zbrojnice i řešená část přístavby jsou využívány k určenému účelu. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení Z architektonického a urbanistického hlediska nebude stavba nijak výrazně pozměněna. Objekt dotčený stavebními úpravami nemění účel svého užívání. Nový vzhled nebude nijak výškově, prostorově, nebo urbanisticky narušovat okolní zástavbu. Vzhledem ke špatnému stavu výplní otvorů a z důvodu zlepšení tepelně technických vlastností objektu bude provedena výměna původních výplní otvorů (okenních i dveřních) a bude provedeno zateplení obvodového pláště. Dispoziční řešení objektu nebude měněno. Po zateplení fasády objektu bude provedeno nové barevné řešení fasády (podrobnost viz. výkresová dokumentace barevné řešení). c) Kapacity, užitkové plochy, obestavěné prostory Druh stavby: Revitalizace objektu hasičské zbrojnice Účel stavby / charakter provozu: hasičská zbrojnice/ občanská vybavenost Zastavěná plocha hasičské zbrojnice: cca 173,37 m 2 Zastavěná plocha přístavby: cca 115,14 m 2 d) Technické a konstrukční řešení objektu Obvodové nosné konstrukce i vnitřní nosné konstrukce objektu hasičské zbrojnice jsou vyzděny z cihel plných pálených. Světlá výška v rámci 1.NP je proměnlivá, v závislosti na umístění snížených podhledů u některých místností Dokumentace pro stavební řízení 3

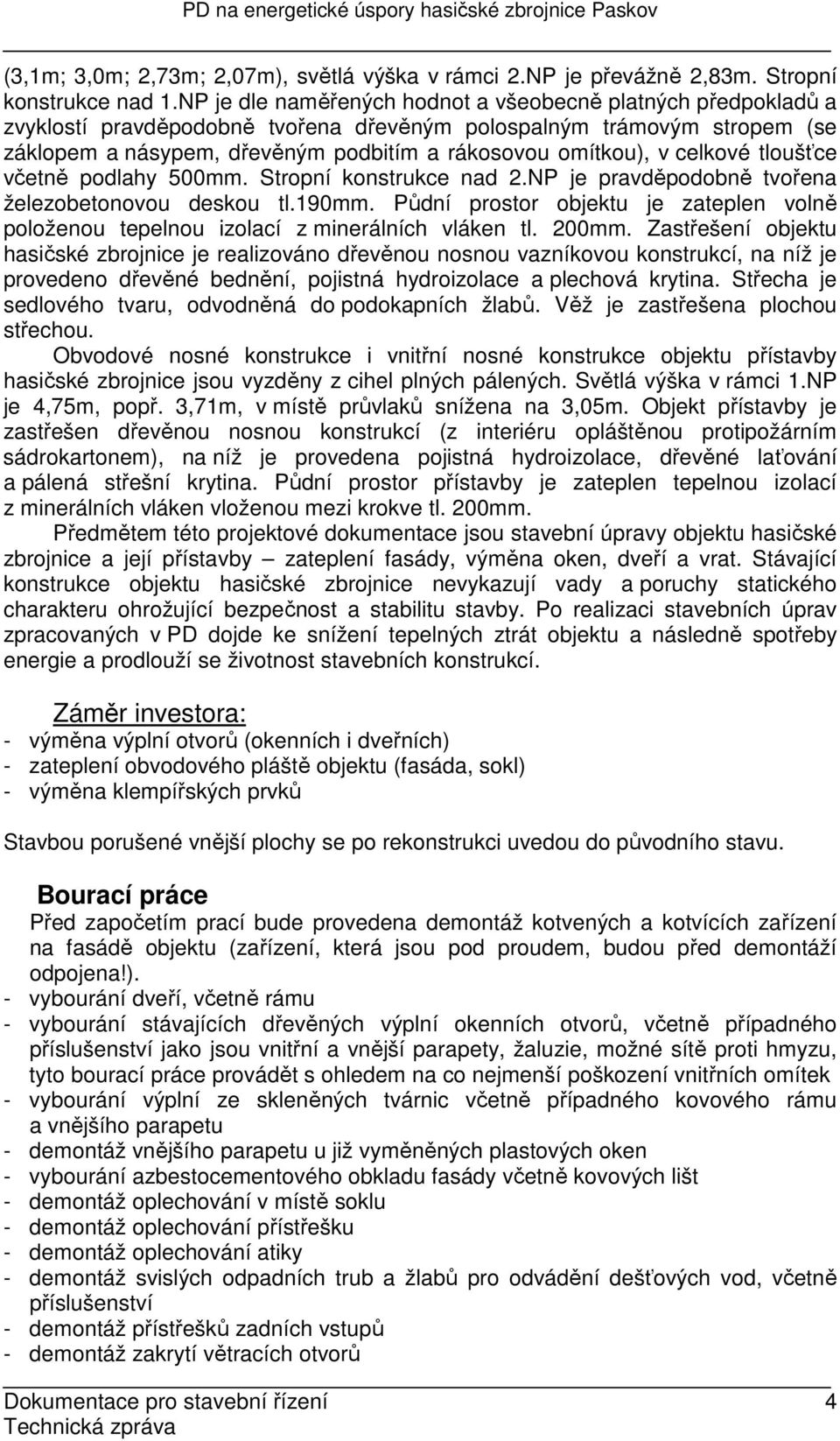

4 (3,1m; 3,0m; 2,73m; 2,07m), světlá výška v rámci 2.NP je převážně 2,83m. Stropní konstrukce nad 1.NP je dle naměřených hodnot a všeobecně platných předpokladů a zvyklostí pravděpodobně tvořena dřevěným polospalným trámovým stropem (se záklopem a násypem, dřevěným podbitím a rákosovou omítkou), v celkové tloušťce včetně podlahy 500mm. Stropní konstrukce nad 2.NP je pravděpodobně tvořena železobetonovou deskou tl.190mm. Půdní prostor objektu je zateplen volně položenou tepelnou izolací z minerálních vláken tl. 200mm. Zastřešení objektu hasičské zbrojnice je realizováno dřevěnou nosnou vazníkovou konstrukcí, na níž je provedeno dřevěné bednění, pojistná hydroizolace a plechová krytina. Střecha je sedlového tvaru, odvodněná do podokapních žlabů. Věž je zastřešena plochou střechou. Obvodové nosné konstrukce i vnitřní nosné konstrukce objektu přístavby hasičské zbrojnice jsou vyzděny z cihel plných pálených. Světlá výška v rámci 1.NP je 4,75m, popř. 3,71m, v místě průvlaků snížena na 3,05m. Objekt přístavby je zastřešen dřevěnou nosnou konstrukcí (z interiéru opláštěnou protipožárním sádrokartonem), na níž je provedena pojistná hydroizolace, dřevěné laťování a pálená střešní krytina. Půdní prostor přístavby je zateplen tepelnou izolací z minerálních vláken vloženou mezi krokve tl. 200mm. Předmětem této projektové dokumentace jsou stavební úpravy objektu hasičské zbrojnice a její přístavby zateplení fasády, výměna oken, dveří a vrat. Stávající konstrukce objektu hasičské zbrojnice nevykazují vady a poruchy statického charakteru ohrožující bezpečnost a stabilitu stavby. Po realizaci stavebních úprav zpracovaných v PD dojde ke snížení tepelných ztrát objektu a následně spotřeby energie a prodlouží se životnost stavebních konstrukcí. Záměr investora: - výměna výplní otvorů (okenních i dveřních) - zateplení obvodového pláště objektu (fasáda, sokl) - výměna klempířských prvků Stavbou porušené vnější plochy se po rekonstrukci uvedou do původního stavu. Bourací práce Před započetím prací bude provedena demontáž kotvených a kotvících zařízení na fasádě objektu (zařízení, která jsou pod proudem, budou před demontáží odpojena!). - vybourání dveří, včetně rámu - vybourání stávajících dřevěných výplní okenních otvorů, včetně případného příslušenství jako jsou vnitřní a vnější parapety, žaluzie, možné sítě proti hmyzu, tyto bourací práce provádět s ohledem na co nejmenší poškození vnitřních omítek - vybourání výplní ze skleněných tvárnic včetně případného kovového rámu a vnějšího parapetu - demontáž vnějšího parapetu u již vyměněných plastových oken - vybourání azbestocementového obkladu fasády včetně kovových lišt - demontáž oplechování v místě soklu - demontáž oplechování přístřešku - demontáž oplechování atiky - demontáž svislých odpadních trub a žlabů pro odvádění dešťových vod, včetně příslušenství - demontáž přístřešků zadních vstupů - demontáž zakrytí větracích otvorů Dokumentace pro stavební řízení 4

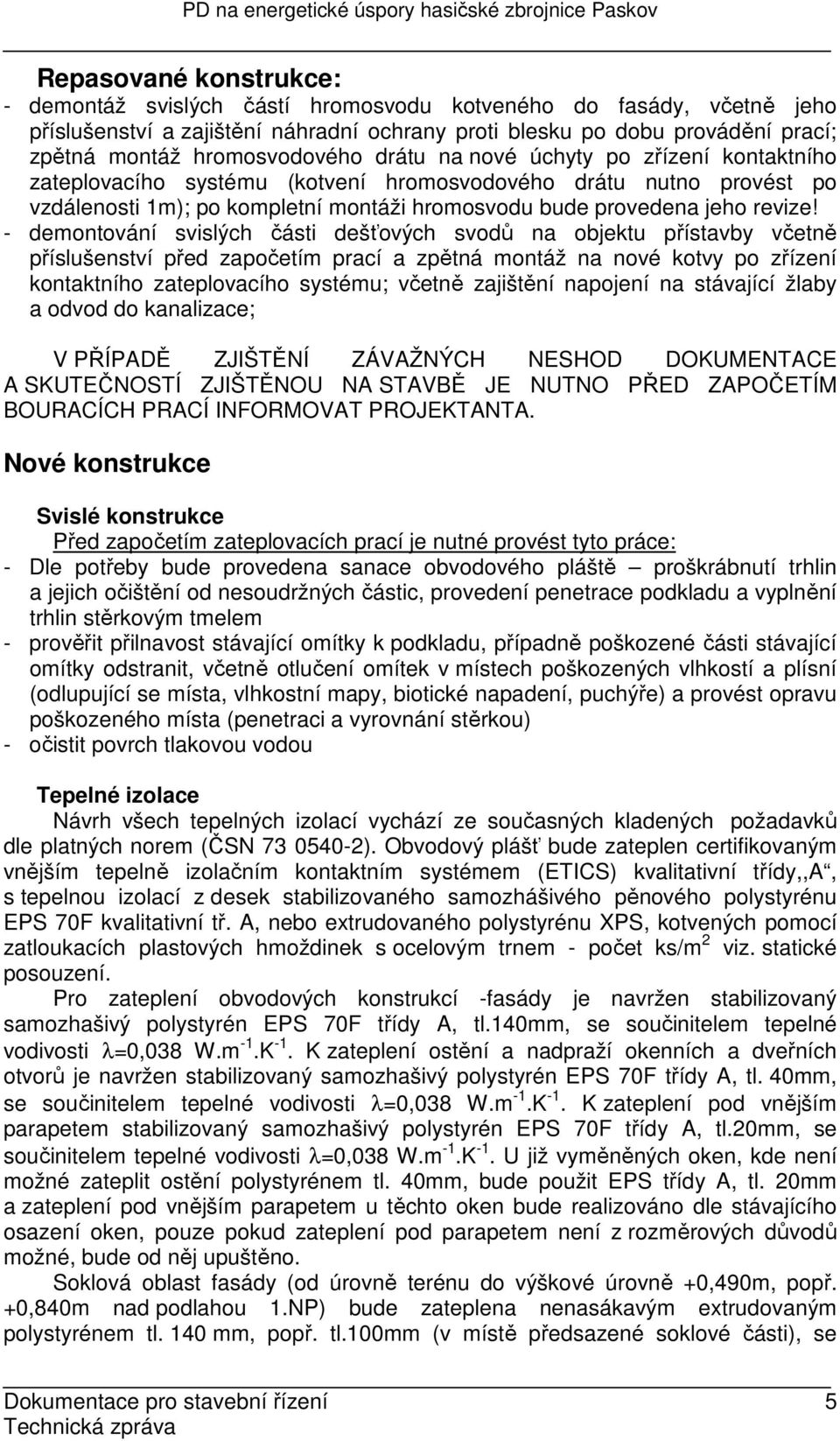

5 Repasované konstrukce: - demontáž svislých částí hromosvodu kotveného do fasády, včetně jeho příslušenství a zajištění náhradní ochrany proti blesku po dobu provádění prací; zpětná montáž hromosvodového drátu na nové úchyty po zřízení kontaktního zateplovacího systému (kotvení hromosvodového drátu nutno provést po vzdálenosti 1m); po kompletní montáži hromosvodu bude provedena jeho revize! - demontování svislých části dešťových svodů na objektu přístavby včetně příslušenství před započetím prací a zpětná montáž na nové kotvy po zřízení kontaktního zateplovacího systému; včetně zajištění napojení na stávající žlaby a odvod do kanalizace; V PŘÍPADĚ ZJIŠTĚNÍ ZÁVAŽNÝCH NESHOD DOKUMENTACE A SKUTEČNOSTÍ ZJIŠTĚNOU NA STAVBĚ JE NUTNO PŘED ZAPOČETÍM BOURACÍCH PRACÍ INFORMOVAT PROJEKTANTA. Nové konstrukce Svislé konstrukce Před započetím zateplovacích prací je nutné provést tyto práce: - Dle potřeby bude provedena sanace obvodového pláště proškrábnutí trhlin a jejich očištění od nesoudržných částic, provedení penetrace podkladu a vyplnění trhlin stěrkovým tmelem - prověřit přilnavost stávající omítky k podkladu, případně poškozené části stávající omítky odstranit, včetně otlučení omítek v místech poškozených vlhkostí a plísní (odlupující se místa, vlhkostní mapy, biotické napadení, puchýře) a provést opravu poškozeného místa (penetraci a vyrovnání stěrkou) - očistit povrch tlakovou vodou Tepelné izolace Návrh všech tepelných izolací vychází ze současných kladených požadavků dle platných norem (ČSN ). Obvodový plášť bude zateplen certifikovaným vnějším tepelně izolačním kontaktním systémem (ETICS) kvalitativní třídy,,a, s tepelnou izolací z desek stabilizovaného samozhášivého pěnového polystyrénu EPS 70F kvalitativní tř. A, nebo extrudovaného polystyrénu XPS, kotvených pomocí zatloukacích plastových hmoždinek s ocelovým trnem - počet ks/m 2 viz. statické posouzení. Pro zateplení obvodových konstrukcí -fasády je navržen stabilizovaný samozhašivý polystyrén EPS 70F třídy A, tl.140mm, se součinitelem tepelné vodivosti λ=0,038 W.m -1.K -1. K zateplení ostění a nadpraží okenních a dveřních otvorů je navržen stabilizovaný samozhašivý polystyrén EPS 70F třídy A, tl. 40mm, se součinitelem tepelné vodivosti λ=0,038 W.m -1.K -1. K zateplení pod vnějším parapetem stabilizovaný samozhašivý polystyrén EPS 70F třídy A, tl.20mm, se součinitelem tepelné vodivosti λ=0,038 W.m -1.K -1. U již vyměněných oken, kde není možné zateplit ostění polystyrénem tl. 40mm, bude použit EPS třídy A, tl. 20mm a zateplení pod vnějším parapetem u těchto oken bude realizováno dle stávajícího osazení oken, pouze pokud zateplení pod parapetem není z rozměrových důvodů možné, bude od něj upuštěno. Soklová oblast fasády (od úrovně terénu do výškové úrovně +0,490m, popř. +0,840m nad podlahou 1.NP) bude zateplena nenasákavým extrudovaným polystyrénem tl. 140 mm, popř. tl.100mm (v místě předsazené soklové části), se Dokumentace pro stavební řízení 5

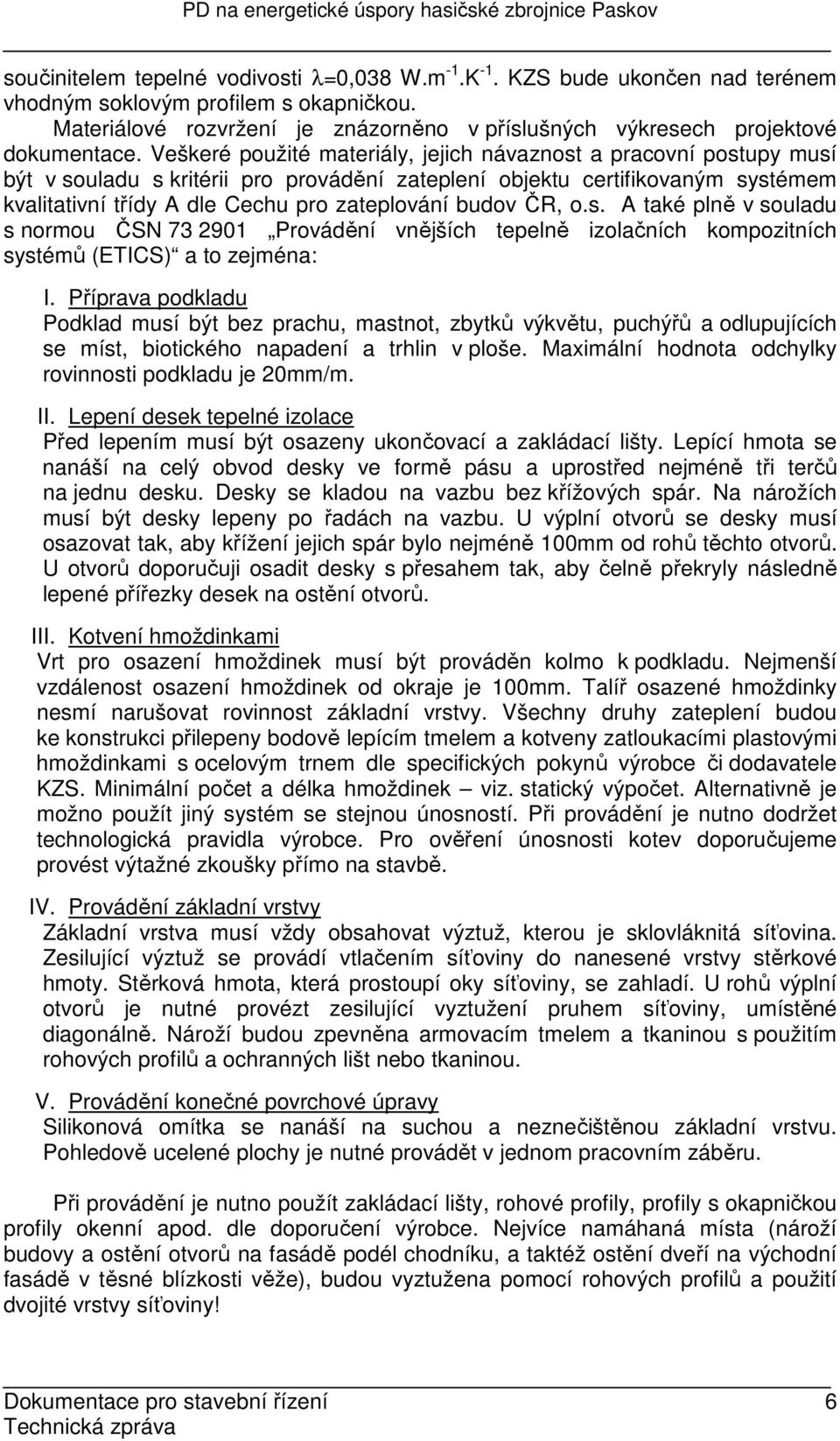

6 součinitelem tepelné vodivosti λ=0,038 W.m -1.K -1. KZS bude ukončen nad terénem vhodným soklovým profilem s okapničkou. Materiálové rozvržení je znázorněno v příslušných výkresech projektové dokumentace. Veškeré použité materiály, jejich návaznost a pracovní postupy musí být v souladu s kritérii pro provádění zateplení objektu certifikovaným systémem kvalitativní třídy A dle Cechu pro zateplování budov ČR, o.s. A také plně v souladu s normou ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) a to zejména: I. Příprava podkladu Podklad musí být bez prachu, mastnot, zbytků výkvětu, puchýřů a odlupujících se míst, biotického napadení a trhlin v ploše. Maximální hodnota odchylky rovinnosti podkladu je 20mm/m. II. Lepení desek tepelné izolace Před lepením musí být osazeny ukončovací a zakládací lišty. Lepící hmota se nanáší na celý obvod desky ve formě pásu a uprostřed nejméně tři terčů na jednu desku. Desky se kladou na vazbu bez křížových spár. Na nárožích musí být desky lepeny po řadách na vazbu. U výplní otvorů se desky musí osazovat tak, aby křížení jejich spár bylo nejméně 100mm od rohů těchto otvorů. U otvorů doporučuji osadit desky s přesahem tak, aby čelně překryly následně lepené přířezky desek na ostění otvorů. III. Kotvení hmoždinkami Vrt pro osazení hmoždinek musí být prováděn kolmo k podkladu. Nejmenší vzdálenost osazení hmoždinek od okraje je 100mm. Talíř osazené hmoždinky nesmí narušovat rovinnost základní vrstvy. Všechny druhy zateplení budou ke konstrukci přilepeny bodově lepícím tmelem a kotveny zatloukacími plastovými hmoždinkami s ocelovým trnem dle specifických pokynů výrobce či dodavatele KZS. Minimální počet a délka hmoždinek viz. statický výpočet. Alternativně je možno použít jiný systém se stejnou únosností. Při provádění je nutno dodržet technologická pravidla výrobce. Pro ověření únosnosti kotev doporučujeme provést výtažné zkoušky přímo na stavbě. IV. Provádění základní vrstvy Základní vrstva musí vždy obsahovat výztuž, kterou je sklovláknitá síťovina. Zesilující výztuž se provádí vtlačením síťoviny do nanesené vrstvy stěrkové hmoty. Stěrková hmota, která prostoupí oky síťoviny, se zahladí. U rohů výplní otvorů je nutné provézt zesilující vyztužení pruhem síťoviny, umístěné diagonálně. Nároží budou zpevněna armovacím tmelem a tkaninou s použitím rohových profilů a ochranných lišt nebo tkaninou. V. Provádění konečné povrchové úpravy Silikonová omítka se nanáší na suchou a neznečištěnou základní vrstvu. Pohledově ucelené plochy je nutné provádět v jednom pracovním záběru. Při provádění je nutno použít zakládací lišty, rohové profily, profily s okapničkou profily okenní apod. dle doporučení výrobce. Nejvíce namáhaná místa (nároží budovy a ostění otvorů na fasádě podél chodníku, a taktéž ostění dveří na východní fasádě v těsné blízkosti věže), budou vyztužena pomocí rohových profilů a použití dvojité vrstvy síťoviny! Dokumentace pro stavební řízení 6

7 VŠECHNY DRUHY ZATEPLENÍ BUDOU KE KONSTRUKCI PŘILEPENY LEPÍCÍM TMELEM A KOTVENY PLASTOVÝMI HMOŽDINKAMI S OCELOVÝM TRNEM (VIZ. STATICKÝ POSUDEK) S OHLEDEM NA SPECIFICKÉ POKYNY VÝROBCE ČI DODAVATELE KONTAKTNÍHO ZATEPLOVACÍHO SYSTÉMU. Výplně otvorů Bude provedeno osazení původních stavebních otvorů novými plastovými výplněmi. Stávající okenní otvory budou osazeny okenními výplněmi shodného členění a rozměrů. Okna budou osazena čirým (popř. neprůhledným) tepelně izolačním dvojsklem. Součástí jejich dodávky jsou vnitřní komůrkové plastové parapety se zakrytím bočních dutin uzavíracím profilem a vnější parapety z poplastovaného plechu s plastovými koncovkami. Veškeré osazené okna budou bíle barvy, rozměry a členění dle stávajícího stavu (pouze původní výplně ze skleněných tvárnic budou nahrazeny jednodílnými pevně zasklenými okny). Okna budou osazena izolačním dvojsklem a kotvena pomocí kotevních šroubů či plechů dle určení zvoleného výrobce oken. Plastový rám je navržen s pozinkovanou ocelovou výztuží a s dorazovým těsněním. Okno jako celek musí splňovat podmínku dotace U w =1,2W.m -2.K -1. Nová okna budou osazena celoobvodovým kováním s mikroventilací. Součástí dodávky oken jsou vnitřní komůrkové plastové parapety se zakrytím bočních dutin uzavíracím profilem (není-li ve výkrese uvedeno jinak) a vnější parapety z poplastovaného plechu s plastovými koncovkami. Vstupní dveře, na východní straně objektu, budou vyměněny za nové jednokřídlé, otvíravé plastové plné dveře bílé barvy. Opatřeny panty s bezpečnostní úpravou, bezpečnostním zámkem a kováním klika-klika. Dveře jako celek musí splňovat podmínku dotace U w =1,2W.m -2.K -1. Vstupní dveře, na západní straně objektu, budou vyměněny za nové dvoukřídlé nesymetrické otvíravé plastové dveře bílé barvy, částečně prosklené čirým tepelně izolačním dvojsklem (členění dle stávajícího stavu). Minimální průchozí šířka dveří při otevření jednoho křídla je 900mm. Opatřeny panty s bezpečnostní úpravou, bezpečnostním zámkem, kováním klika-klika a stavěčem dveří. Dveře jako celek musí splňovat podmínku dotace U w =1,2W.m -2.K -1. Původní dřevěná vrata, na západní straně objektu, budou vyměněna za nová ocelová zateplaná vrata dvoukřídlová, symetrická, otvíravá, popř. sekční, barvy dle volby investora. Opatřeny bezpečnostním zámkem. Vrata jako celek musí splňovat podmínku dotace U w =1,2W.m -2.K -1. Přesné rozměry otvorů se zaměří přímo na místě. Okenní výplně otvorů budou osazeny ve stejné vzdálenosti jako již vyměněné výplně okenních otvorů (170mm od vnějšího líce původní fasády). Dveře budou osazeny ve stejné vzdálenosti jako stávající. Přesné členění nových výplní, nebo jejich případná změna bude upřesněna investorem. Úpravy vnitřních povrchů Po provedení výměny oken a dveří bude provedena lokální oprava vnitřních omítek, především pak v místě ostění, nadpraží a parapetního zdiva sádrovou omítkou. Povrch parapetu bude vyrovnán. Veškeré opravované plochy budou vymalovány bílou barvou v rozsahu celé stěny. Úpravy vnějších povrchů Obvodový plášť objektu bude zateplen vnějším tepelně izolačním kontaktním zateplovacím systémem (ETICS) kvalitativní třídy A, ukončený novou povrchovou Dokumentace pro stavební řízení 7

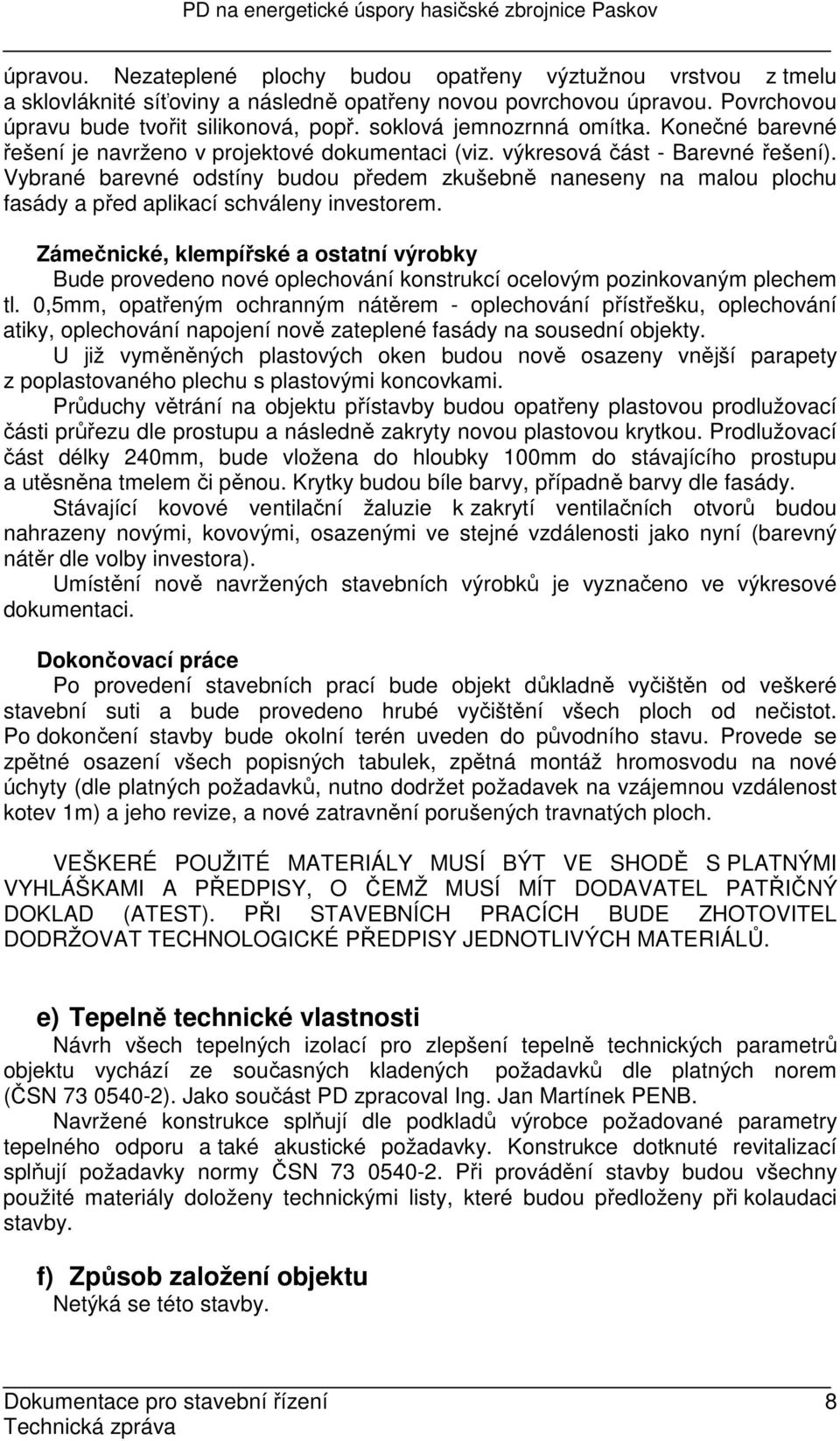

8 úpravou. Nezateplené plochy budou opatřeny výztužnou vrstvou z tmelu a sklovláknité síťoviny a následně opatřeny novou povrchovou úpravou. Povrchovou úpravu bude tvořit silikonová, popř. soklová jemnozrnná omítka. Konečné barevné řešení je navrženo v projektové dokumentaci (viz. výkresová část - Barevné řešení). Vybrané barevné odstíny budou předem zkušebně naneseny na malou plochu fasády a před aplikací schváleny investorem. Zámečnické, klempířské a ostatní výrobky Bude provedeno nové oplechování konstrukcí ocelovým pozinkovaným plechem tl. 0,5mm, opatřeným ochranným nátěrem - oplechování přístřešku, oplechování atiky, oplechování napojení nově zateplené fasády na sousední objekty. U již vyměněných plastových oken budou nově osazeny vnější parapety z poplastovaného plechu s plastovými koncovkami. Průduchy větrání na objektu přístavby budou opatřeny plastovou prodlužovací části průřezu dle prostupu a následně zakryty novou plastovou krytkou. Prodlužovací část délky 240mm, bude vložena do hloubky 100mm do stávajícího prostupu a utěsněna tmelem či pěnou. Krytky budou bíle barvy, případně barvy dle fasády. Stávající kovové ventilační žaluzie k zakrytí ventilačních otvorů budou nahrazeny novými, kovovými, osazenými ve stejné vzdálenosti jako nyní (barevný nátěr dle volby investora). Umístění nově navržených stavebních výrobků je vyznačeno ve výkresové dokumentaci. Dokončovací práce Po provedení stavebních prací bude objekt důkladně vyčištěn od veškeré stavební suti a bude provedeno hrubé vyčištění všech ploch od nečistot. Po dokončení stavby bude okolní terén uveden do původního stavu. Provede se zpětné osazení všech popisných tabulek, zpětná montáž hromosvodu na nové úchyty (dle platných požadavků, nutno dodržet požadavek na vzájemnou vzdálenost kotev 1m) a jeho revize, a nové zatravnění porušených travnatých ploch. VEŠKERÉ POUŽITÉ MATERIÁLY MUSÍ BÝT VE SHODĚ S PLATNÝMI VYHLÁŠKAMI A PŘEDPISY, O ČEMŽ MUSÍ MÍT DODAVATEL PATŘIČNÝ DOKLAD (ATEST). PŘI STAVEBNÍCH PRACÍCH BUDE ZHOTOVITEL DODRŽOVAT TECHNOLOGICKÉ PŘEDPISY JEDNOTLIVÝCH MATERIÁLŮ. e) Tepelně technické vlastnosti Návrh všech tepelných izolací pro zlepšení tepelně technických parametrů objektu vychází ze současných kladených požadavků dle platných norem (ČSN ). Jako součást PD zpracoval Ing. Jan Martínek PENB. Navržené konstrukce splňují dle podkladů výrobce požadované parametry tepelného odporu a také akustické požadavky. Konstrukce dotknuté revitalizací splňují požadavky normy ČSN Při provádění stavby budou všechny použité materiály doloženy technickými listy, které budou předloženy při kolaudaci stavby. f) Způsob založení objektu Netýká se této stavby. Dokumentace pro stavební řízení 8

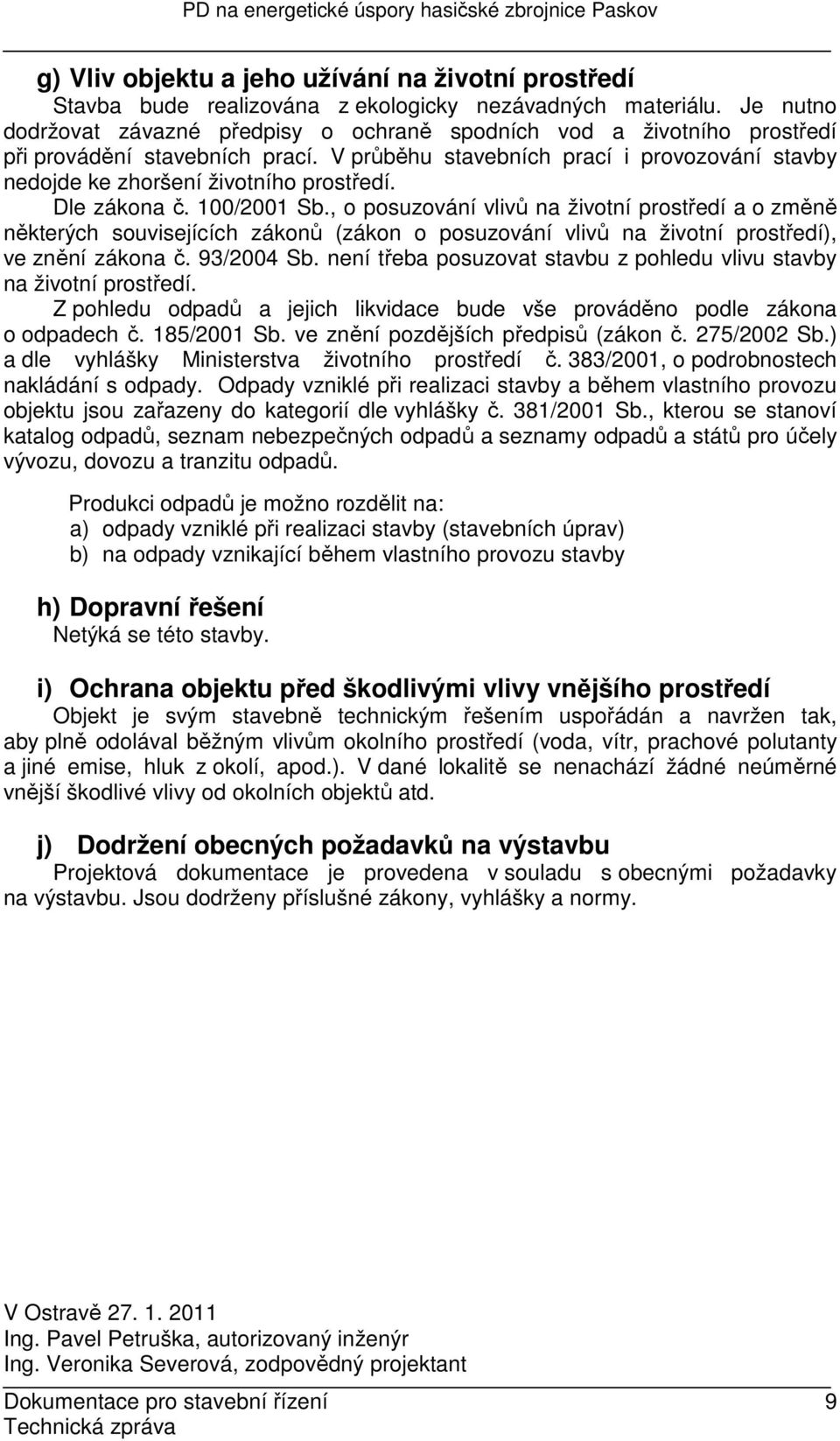

9 g) Vliv objektu a jeho užívání na životní prostředí Stavba bude realizována z ekologicky nezávadných materiálu. Je nutno dodržovat závazné předpisy o ochraně spodních vod a životního prostředí při provádění stavebních prací. V průběhu stavebních prací i provozování stavby nedojde ke zhoršení životního prostředí. Dle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (zákon o posuzování vlivů na životní prostředí), ve znění zákona č. 93/2004 Sb. není třeba posuzovat stavbu z pohledu vlivu stavby na životní prostředí. Z pohledu odpadů a jejich likvidace bude vše prováděno podle zákona o odpadech č. 185/2001 Sb. ve znění pozdějších předpisů (zákon č. 275/2002 Sb.) a dle vyhlášky Ministerstva životního prostředí č. 383/2001, o podrobnostech nakládání s odpady. Odpady vzniklé při realizaci stavby a během vlastního provozu objektu jsou zařazeny do kategorií dle vyhlášky č. 381/2001 Sb., kterou se stanoví katalog odpadů, seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů. Produkci odpadů je možno rozdělit na: a) odpady vzniklé při realizaci stavby (stavebních úprav) b) na odpady vznikající během vlastního provozu stavby h) Dopravní řešení Netýká se této stavby. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí Objekt je svým stavebně technickým řešením uspořádán a navržen tak, aby plně odolával běžným vlivům okolního prostředí (voda, vítr, prachové polutanty a jiné emise, hluk z okolí, apod.). V dané lokalitě se nenachází žádné neúměrné vnější škodlivé vlivy od okolních objektů atd. j) Dodržení obecných požadavků na výstavbu Projektová dokumentace je provedena v souladu s obecnými požadavky na výstavbu. Jsou dodrženy příslušné zákony, vyhlášky a normy. V Ostravě Ing. Pavel Petruška, autorizovaný inženýr Ing. Veronika Severová, zodpovědný projektant Dokumentace pro stavební řízení 9
