2 VESTAVBA PODLAŽÍ V OBJEKTU SŠUAŘ-1.ETAPA Střední škola umělecká a řemeslná Nový Zlíchov 1063/ Praha 5 Hlubočepy DOKUMENTACE KE STAVEBNÍMU POVOLENÍ F.1.1-ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ TECHNICKÁ ZPRÁVA STAVEBNÍK : Střední škola umělecká a řemeslná Nový Zlíchov 1063/ Praha 5 - Hlubočepy PROJEKTANT : DUVA projekce staveb Dejvická 5/ Praha 6 - Dejvice Květen 2013 PRAHA

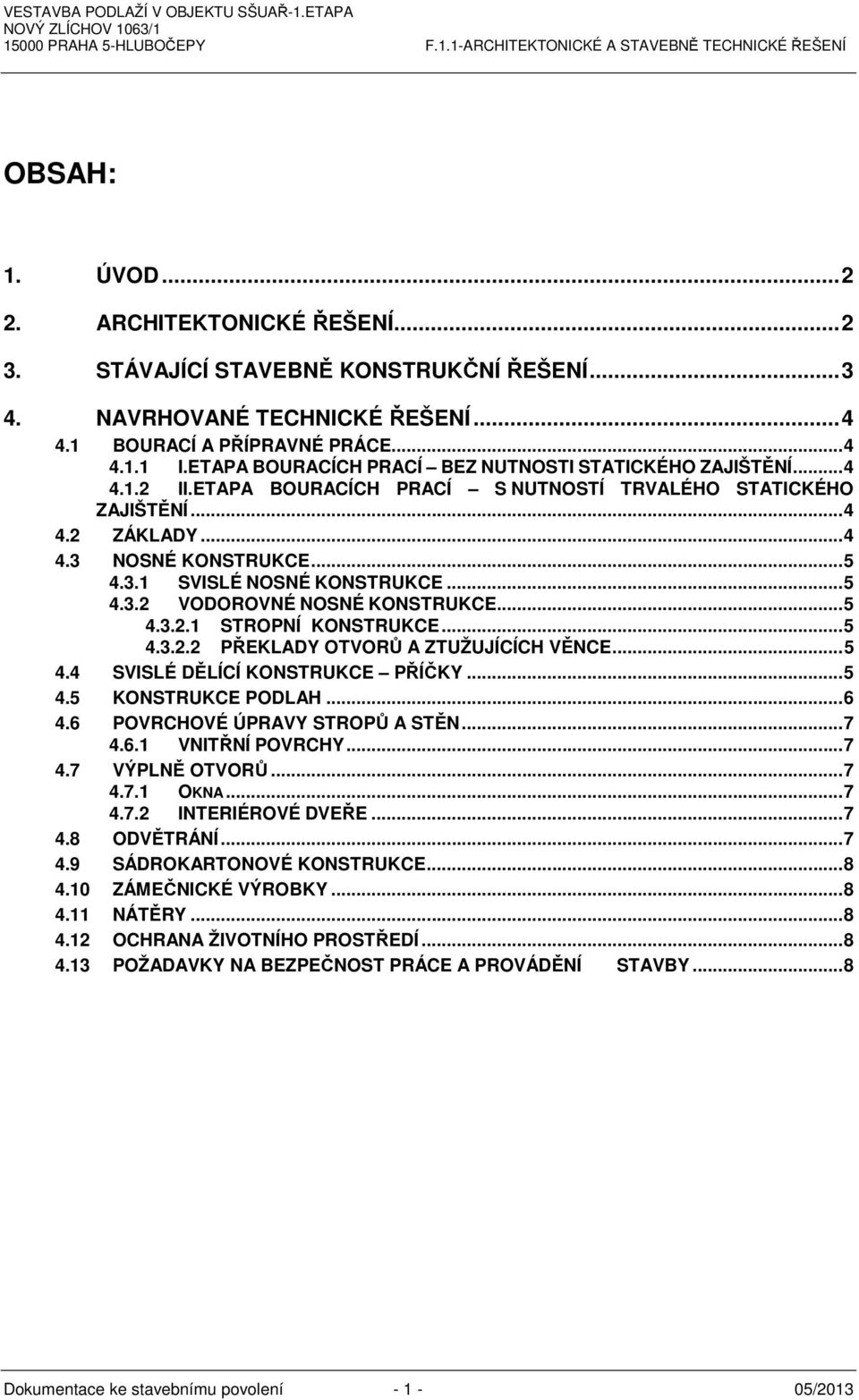

3 OBSAH: 1. ÚVOD ARCHITEKTONICKÉ ŘEŠENÍ STÁVAJÍCÍ STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ NAVRHOVANÉ TECHNICKÉ ŘEŠENÍ BOURACÍ A PŘÍPRAVNÉ PRÁCE I.ETAPA BOURACÍCH PRACÍ BEZ NUTNOSTI STATICKÉHO ZAJIŠTĚNÍ II.ETAPA BOURACÍCH PRACÍ S NUTNOSTÍ TRVALÉHO STATICKÉHO ZAJIŠTĚNÍ ZÁKLADY NOSNÉ KONSTRUKCE SVISLÉ NOSNÉ KONSTRUKCE VODOROVNÉ NOSNÉ KONSTRUKCE STROPNÍ KONSTRUKCE PŘEKLADY OTVORŮ A ZTUŽUJÍCÍCH VĚNCE SVISLÉ DĚLÍCÍ KONSTRUKCE PŘÍČKY KONSTRUKCE PODLAH POVRCHOVÉ ÚPRAVY STROPŮ A STĚN VNITŘNÍ POVRCHY VÝPLNĚ OTVORŮ OKNA INTERIÉROVÉ DVEŘE ODVĚTRÁNÍ SÁDROKARTONOVÉ KONSTRUKCE ZÁMEČNICKÉ VÝROBKY NÁTĚRY OCHRANA ŽIVOTNÍHO PROSTŘEDÍ POŽADAVKY NA BEZPEČNOST PRÁCE A PROVÁDĚNÍ STAVBY... 8 Dokumentace ke stavebnímu povolení /2013

4 1. ÚVOD Projekt řeší stavební úpravy-1.etapu ve stávajícím objektu Střední školy umělecké a řemeslné v ulici Nový Zlíchov č.p. 1063/1 v Praze 5. Předmětem studia na této škole jsou umělecko řemeslné obory související se zpracováváním dřeva a kovu /umělecký truhlář, umělecký kovář, zámečník atd./. Objekt slouží pro potřeby odborné výuky této školy. Objekt se nachází v katastrálním území Hlubočepy na pozemku s parcelními číslem 1561/2 zastavěná plocha a nádvoří. Stavební úpravy budou probíhat v halové části stávajícího objektu, kde jsou umístěny odborné učebny. Předmětem projektu jsou stavební úpravy ve stávajícím halovém objektu. V části objektu bude provedena vestavba 2. nadzemního podlaží. Nový prostor bude sloužit jako učebna se zázemím. Pro zpracování projektu bylo použito následujících podkladů : Projektová dokumentace stávajícího objektu Zaměření stávajícího stavu stávajícího zpracované firmou DUVA-projekce staveb, Dejvická 5/189, Praha 6 v prosinci 2010 Zjednodušený stavebně technický průzkum stávajícího objektu provedený firmou DUVA-projekce staveb, Dejvická 5/189, Praha 6 v dubnu 2009 Rekognoskace a průzkum na místě za účasti projektantů jednotlivých profesí Fotodokumentace Studie denního osvětlení- zpracoval v 05/2011 doc. Ing. Jan Kaňka, Ph.D. Hluková studie- zpracoval v 05/2011 doc. Ing. Jan Kaňka, Ph.D. Konzultace s budoucím uživatelem Projektová dokumentace respektuje všechny připomínky výše uvedených. Součástí této technické zprávy je i zpráva protipožárního zabezpečení stavby. 2. ARCHITEKTONICKÉ ŘEŠENÍ Stavební úpravy budou probíhat pouze v západní polovině halového objektu. Je požadavek na provedení vestavby v části jedné lodi haly. Jedná se o zřízení nové učebeny se zázemím na výškové úrovni +3,48. Prostory budou napojeny na stávající schodiště. Nové dispoziční řešení je navrženo tak, aby bylo možno rozšířit počet stávajících odborných učeben. V 1. NP budou demontovány stávající dřevěné polopříčky v severní části objektu, které budou nahrazeny zděnými konstrukcemi. Ty budou sloužit jako nosná konstrukce pro strop vestavby 2.NP. V 1.NP jsou v současnosti umístěny stávající speciální učebny. Tyto učebny jsou využívány pouze krátkodobě a slouží k ukázkám práce na strojních zařízeních. V těchto speciálních učebnách mohou být studenti maximálně 4 vyučovací hodiny denně Bude provedena nová vestavba 2.nadzemního podlaží-1.etapa. V tomto 2.NP pak vznikne nová odborná učebna. V učebně se bude připravovat maximálně 12 studentů. Dokumentace ke stavebnímu povolení /2013

5 Celkově nedochází k navýšení počtu studentů školy. Dojde pouze k jiné organizaci výuky, jejíž hlavním cílem je zlepšení stávajících podmínek pro výuku. Vertikální komunikace bude zajištěna stávajícím schodištěm umístěným uprostřed dispozice. Učebna ve 2.NP jsou opatřeny horním denním osvětlením velkými stávajícími světlíky. Větrání je zajištěno nově navrženými okenními otvory umístěnými na západní fasádě. Z důvodu možnosti využití stávajících oken pro osvětlení učebeny v 1.NP bylo nutno podél západní fasády navrhnout průběžnou galerii, kde je zvýšena úroveň podlahy v 2.NP a tím i stropu nad 1.NP o cca 1200mm, což umožní denní případně sdružené osvětlení učebny v 1.NP, což charakter učebny umožňuje. Výše uvedenou úpravou bude daný prostor lépe zhodnocen a bude ho možno využívat jako v souladu s požadavky SŠUAŘ pro výuku studentů. Architektonický výraz domu zůstane zachován. 3. STÁVAJÍCÍ STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Stavební úpravy budou probíhat v halové části stávajícího objektu, kde jsou umístěny odborné učebny. Tato halová část je tvořena dvoulodní montovanou halou na rozpětí cca 2x15.0m o světlé výšce mm. Zastřešení tvoří dvojice sedlových střech s odvodňovacím žlabem umístěným v úžlabí, které je umístěno v podélné ose v celé délce tohoto halového objektu. Svislou nosnou konstrukci tvoří ocelové sloupy. Obvodový plášt tloušťky 300mm je vyzdívaný z plných cihel stejně jako podélný stěna umístěná přibližně v polovině dispozice. Přirozené osvětlený zajišťují okna na fasádě objektu a poměrně veliké prosklené plochy ve střešním plášti. Vodorovná nosná konstrukce střechy je tvořena ocelovými příhradovými ocelovými vazníky na rozpětí 2x15m. Střešní plášť je tvoří fóliová izolace na dřevěném bednění, pod kterým je umístěna tepelná izolace a podhled, který kopíruje spád střechy. Objekt haly je částečně podsklepen. Část prostor v 1.PP tvoří kryt CO. V místě těchto plánovaných stavebních úprav je hala nepodsklepena. Budova je rozdělena podélnou chodbou, která prochází celým objektem. Tato chodba má jednu stěnu tvořenou podélnou cihelnou stěnou vyzděnou až ke střešnímu plášti. Druhou stěnu chodby tvoří dřevěná polopřímka výšky 3000mm. V této halové budově jsou umístěny odborné učebny. Jedná se o učebny kde se studenti učí truhlářské a zámečnické práce. Součástí této časti objektu je také nezbytné provozní zázemí a příruční sklady. Na halový objekt přímo navazuje ze severní strany provozní objekt tohoto školského zařízení, z jižní strany přístavba plynové kotelny a z východní strany přístavba sušárny na dřevo v úrovni 1.PP. Vlastní budova je součástí samostatného oploceného areálu školy a je po celém obvodu obklopena zpevněnou asfaltovou plochou. Dokumentace ke stavebnímu povolení /2013

6 4. NAVRHOVANÉ TECHNICKÉ ŘEŠENÍ 4.1 BOURACÍ A PŘÍPRAVNÉ PRÁCE I.ETAPA BOURACÍCH PRACÍ BEZ NUTNOSTI STATICKÉHO ZAJIŠTĚNÍ Tato etapa bouracích prací spočívá v demontáži stávající dřevěné polopříčky výšky 3000mm mezi odbornými učebnami v této části stavby. Dřevěná polopříčka bude kompletně demontována II.ETAPA BOURACÍCH PRACÍ S NUTNOSTÍ TRVALÉHO STATICKÉHO ZAJIŠTĚNÍ Ve 2.NP je požadavek na provedení nových otvorů v nosných stěnách.podchycení otvorů navrhuji provést typovými překlady 7 systému Porotherm. Postup provádění otvorů: Nejdříve se vyseká na polovinu tloušťky zdiva drážka v místě uložení překladů. Do drážky se osadí 2x překlad 7 uloží se do betonové mazaniny v místě uložení na zdivo. Ke stávajícímu zdivu nad otvorem se nosník dotáhne ocelovými plotnami tl. 4 mm, které se natlučou do cementové malty mezi nosník a zdivo. Tyto plotny jsou umístěny po celé délce nosník. Po zatvrdnutí betonu (7 dní) se stejný postup opakuje na druhé straně stěny, kde se podchytí druhá polovina zdi zbývajícím překladem. Po provedení překladů se vybourá zdivo a v místě ostění se provede začistění otvoru. Délky překladů bude nutné doměřit přímo na místě, podle skutečného stavu. Ocelové konstrukce musí být opatřeny dvojitým nátěrem základním a prvky viditelné nátěry vrchními v odstínu, který určí architekt. 4.2 ZÁKLADY V rámci stavebně technického průzkumu byla provedena sonda hl. 450 mm do podlahové konstrukce, která zjistila následující skladbu: - Keramická dlažba tl.8mm - Betonová mazanina tl.100mm - Hydroizolační souvrství tl.20mm - Betonová mazanina tl. min.300mm Nové nosné stěny vestavby tl.300mm budou založeny na základové pasy z prostého betonu šířky 500 mm se základovou spárou 500 mm pod čistou podlahou haly. Dokumentace ke stavebnímu povolení /2013

7 4.3 NOSNÉ KONSTRUKCE Konstrukce budou provedeny v souladu se statickou částí této dokumentace a technologického podkladu výrobce jednotlivých použitých stavebních systémů. S ohledem na dispoziční požadavky je navržen nosný konstrukční systém stěnový SVISLÉ NOSNÉ KONSTRUKCE Vnitřní nosné konstrukce jsou navrženy tl. 300 mm z bloků POROTHERM AKU 30 P+D pevnosti P10 na maltu MVC VODOROVNÉ NOSNÉ KONSTRUKCE STROPNÍ KONSTRUKCE Nosnou konstrukci stropu vestavby tvoří ocelové stropnice I260 a monolitická železobetonová deska tl. 100 nebo 120 mm, uložená do trapézového plechu mezi stropnice. Stropnice se uloží na železobetonový věnec na nových stěnách a do kapes ve stávajících stěnách. Na ty to nosníky je provedena železobetonová deska betonovaná do trapézových plechů o výšce vlny 50mm. Deska je vybetonovaná 50 nebo 70 mm přes horní vlnu trapézového plechu. Deska je armovaná armovací sítí a tyčovou armaturou uloženou do každé vlny trapézového plechu. Přesná skladba konstrukce viz. skladba A, B a D /příloha č.:114 a121/ Nové nosné konstrukce stavebních úprav jsou zřejmé z výkresové dokumentace PŘEKLADY OTVORŮ A ZTUŽUJÍCÍCH VĚNCE Překlady jsou použity prefabrikované typizované systému POROTHERM. Nosné stěny jsou ukončeny ztužujícími věnci. Na tyto věnce jsou ukládány ocelové stropnice Vyztužení věnců je navrženo 4 pruty Ø R8 (10505) a třmínky Ø R6 (10505) po 300mm. Krytí nosné výztuže bude 20 mm. 4.4 SVISLÉ DĚLÍCÍ KONSTRUKCE PŘÍČKY Ve 2.NP budou provedeny příčky jako typové sádrokartonové konstrukce Knauf W115 o tl. 205mm. Jedná se o zvukově izolační dvojitou příčku. Dokumentace ke stavebnímu povolení /2013

8 4.5 KONSTRUKCE PODLAH Ve 2.NP je navržená typová plovoucí podlaha IZOCET SP 65 /viz. katalog CETRIS/ následující skladby: Skladba A-nový strop viz. výkr. č.:115,115: Konstrukce podlahy je součástí nového stropu. Nášlapná vrstva Keramická dlažba vysoce slinutá a protiskluzná Vyrovnávací samonivelizační stěrka Typová plovoucí podlaha IZOCET SP 65 /viz. katalog CETRIS/ -cementotřískové desky CETRIS tl.:2x12mm -dřevovláknité měkké desky IZOPLAT tl.: 2x20mm Nová nosná konstrukce stropu vč. podhledu- žlb. deska tl.100mm Vlastnosti udávané výrobcem: Index vzduchové neprůzvučnosti: R w =59 db Index hladiny normalizovaného kročejového hluku: L nw =52 db Tepelný odpor: R=0,89m 2 K/W Nášlapná vrstvy nových podlah v úrovni 2.NP je tvořena keramickou dlažbou V úrovni 1.NP jsou podlahy stávající. Skladba B-stávající strop /nad chodbou/ viz. výkr. č.:116,117 Konstrukce podlahy je součástí stávajícího stropu. Nášlapná vrstva Keramická dlažba vysoce slinutá a protiskluzná Vyrovnávací samonivelizační stěrka Typová plovoucí podlaha IZOCET SP 65 /viz. katalog CETRIS/ -cementotřískové desky CETRIS tl.:2x12mm -dřevovláknité měkké desky IZOPLAT tl.: 2x20mm Vyrovnávací vrstva-polystyrenobeton tl.54mm Stávající nosná kce strop Skladba D-nový strop viz. výkr.č.:118,119 (zvýšená úroveň u obvodové stěny) Konstrukce podlahy je součástí nového stropu. Nášlapná vrstva Keramická dlažba vysoce slinutá a protiskluzná Vyrovnávací samonivelizační stěrka Typová plovoucí podlaha IZOCET SP 65 /viz. katalog CETRIS/ -cementotřískové desky CETRIS tl.:2x12mm -dřevovláknité měkké desky IZOPLAT tl.: 2x20mm Nová nosná konstrukce stropu vč. podhledu-žlb. deska tl.120mm Dokumentace ke stavebnímu povolení /2013

9 Nášlapná vrstvy nových podlah v úrovni 2.NP je tvořena keramickou dlažbou stejné kvality jako je v ostatních prostorách objektu tzn. vysoce slinutá dlažba v protiskluzné úpravě např.: Rako TAURUS rozměr 300x300 včetně soklu. V úrovni 1.NP jsou podlahy stávající pouze v okolí nových stěn budou doplněné. 4.6 POVRCHOVÉ ÚPRAVY STROPŮ A STĚN VNITŘNÍ POVRCHY Povrchy zděných konstrukcí budou opatřeny vápennou omítkou se štukovým povrchem. Kapotáž stropu v 1.NP bude provedena ze sádrokartonových desek na ocelovém roštu. Všude jsou navrženy SDK desky KNAUF GKF /RED/ tl.15,0 mm. Za umyvadly v učebnách je navržen keramický obklad. Veškerý interiér bude opatřen novou výmalbou. Omítka v exteriéru bude v okolí nových výplní otvorů strukturálně i barevně sjednocena se stávající omítkou. 4.7 VÝPLNĚ OTVORŮ OKNA Okna budou použita plastová. Zasklení čirým izolačním dvojsklem. Standard bude vybrán dle vzorníku dodavatele oken. Jedná se o okna otevíravá a vyklápěcí v kombinaci s pevným zasklením. Z bezpečnostních důvodů budou okna ve 2.NP, která jsou umístěna na zvýšené galerii a jejichž parapet je v úrovni podlahy této galerie, zasklena bezpečnostním sklem Connex 322. Toto sklo bude součástí izolačního dvojskla a bude osazeno z interiérové strany okna. Před okny z exteriérové strany ve 2.NP bude také osazena bezpečnostní mříž v celé ploše okna. Tato bezpečnostní opatření jsou navržena vzhledem k charakteru využití daných prostor s maximálním důrazem na bezpečnost studentů. Vnitřní parapet bude opatřen keramickým obkladem INTERIÉROVÉ DVEŘE Nové vnitřní dveře budou ocelové, protipožární, otočné, pozinkované, dvoukřídlové, typové o světlosti 1750/1970mm se samozavíračem, vsazené do lisované zárubně. Dveře musí mít požární odolnost dle PBŘ /část F.1.3/ - EW30DP3 a to jako celý systém tedy zárubeň+dveřní křídla. Přesný typ kování k jednotlivým dveřím bude určen investorem. Dveře do exteriéru budou zateplené. 4.8 ODVĚTRÁNÍ Všechny místnosti jsou přímo větratelné okny. Dokumentace ke stavebnímu povolení /2013

10 4.9 SÁDROKARTONOVÉ KONSTRUKCE Bude použit typový sádrokartonový podhled na ocelovém rastru s požární odolností REI 15 DP1. Jako desky budou použity SDK desky KNAUF tl. 15mm typ GKF /RED/. Vzdálenost horního líce sádrokartonové desky od spodního líce trapézového plechu musí být minimálně 220mm. Pro zavěšení podhledu se nesmí používat plastové hmoždinky ZÁMEČNICKÉ VÝROBKY Jde o prvky zábradlí ochozu ve 2.NP. Jedná se o ocelové zábradlí výšky 1100mm, které musí tvarově odpovídat platným normativním předpisům. Zábradlí bude svařeno z ocelových uzavřených profilů a válcovaných tyčí. Povrch bude pozinkován máčením nebo opatřen šedostříbrným nátěrem. K výrobě bude vypracována výrobní dokumentace. Tvarové řešení a povrchová úprava bude schválena projektantem. Dále se jedná o venkovní předokenní mříže ve 2.np a schodiště na zvýšenou galerii v tomto podlaží. Ocelové konstrukce musí být opatřeny dvojitým nátěrem základním a prvky viditelné nátěry vrchními v odstínu, který určí architekt NÁTĚRY Všechny zámečnické a truhlářské výrobky budou opatřeny nátěrem základním a dvojnásobným nátěrem syntetickým. Barevný odstín bude určen dle interiérového řešení. Skryté zámečnické konstrukce budou opatřeny dvojnásobným nátěrem základním OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Užíváním objektu nebude nijak narušeno životní prostředí. Ke znečištění ovzduší nedochází. Při výstavbě je třeba zabránit poškozování životního prostředí např. únikem pohonných hmot do terénu a podobným druhům kontaminace POŽADAVKY NA BEZPEČNOST PRÁCE A PROVÁDĚNÍ STAVBY Při práci a provádění stavby je nutné dodržet zásady bezpečnosti práce dle zákona č. 309/2006 Sb. o bezpečnosti práce a technických zařízení při stavebních pracech. Stavebník případně dodavatel je povinen se tímto zákonem řídit, stejně jako veškerými normami ČSN, které se týkají provádění staveb. Na stavbě smí pracovat jen osoby proškolené a starší 18 let. Bezpečnost a ochrana zdraví pracovníků při provádění prací ve výškách nad 1,5 m musí být zajištěna odpovídajícím lešením. Elektrická rozvodná zařízení musí být provedena odborně podle příslušných předpisů, ve správné dimenzi a nesmí být vystavena mechanickému Dokumentace ke stavebnímu povolení /2013

11 poškození. Osoby bez elektrotechnické kvalifikace nesmějí provádět odborné elektrotechnické práce. Svařování ocelových konstrukcí smí provádět jen osoby se svářečskými zkouškami. V Praze dne Vypracoval : ing. Aleš Kulhánek Dokumentace ke stavebnímu povolení /2013
