1 Místo a název stavby: Stupeň dokumentace: Dokumentace pro vydání územního rozhodnutí, realizační dokumentace stavby. Předpokládaný rok výstavby: 2015 Číslo stavby Montprojekt, a.s. : Akce obsahuje: SO01 Kabel nn SO02 Úprava TS KH_0227 Investor stavby: ČEZ Distribuce, a.s., Teplická 874/8, Děčín 4, IČ , zapsaná v obchodním rejstříku vedeném u Krajského soudu v Ústí nad Labem, oddíl B, vložka Zpracovatel ZN: Eva Krejčíková, technik rozvoje sítí nn a vn, ČEZ Distribuce, a.s. Projektant stavby: VČE montáže, a.s., Arnošta z Pardubic 2082, Pardubice IČ: Zpracovatel PD: Autorizovaná osoba: MONTPROJEKT, a.s., Arnošta z Pardubic 2082, Pardubice IČ : Zbyněk Ryzner, tel.: , zbynek.ryzner@montprojekt.cz Milan Dunda, ČKAIT č , autorizovaný technik v oboru technologická zařízení staveb, osvědčení o autorizaci č Milan Dunda, tel , milan.dunda@montprojekt.cz Kontrola PD za VČE: Ing. Miroslav Mergl : dne Projektant stavby Autorizovaná osoba Zbyněk Ryzner V Pardubicích, 2015 Milan Dunda

2 OBSAH PROJEKTOVÉ DOKUMENTACE A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUACE STAVBY Situace širších vztahů Zaměření mapového podkladu D. DOKLADOVÁ ČÁST Seznam vyjádření dotčených organizací Vyjádření dotčených organizací Zadávací návrh Vyjádření k projektové dokumentaci Rozvoj sítí ČEZ Distribuce, a.s. Informace o parcelách KN Seznam SOBS VB Smlouvy o budoucích smlouvách o zřízení věcného břemene Územní rozhodnutí + Stavební povolení E. ZÁSADY ORGANIZACE VÝSTAVBY Technická zpráva Plán BOZP F. DOKUMENTACE STAVBY Technická zpráva 1. Textová část 2. Výkresová část Montáž kabelového vedení nn, úprava TS, stávající inženýrské sítě (viz výkres č. 1) Řezy uložení kabelových vedení (viz výkres č. 2) Jednopólové schéma RNN (viz výkres č.3) (pouze v paré č.1 investor) Protokol o měření rezistivity půdy a soupis uzemnění nn Výpočet impedance jištění v programu SICHR Formulář pro objednání tabulky Specifikace RNN Katalogové listy RNN Protokol o určení vnějších vlivů Rozpočet 3. Výpočty a přílohy 4. Rozpočtová část

3 A. P R Ů V O D N Í Z P R Á V A a) Identifikace stavby Název a místo stavby: Stupeň dokumentace: Dokumentace pro vydání územního rozhodnutí, realizační dokumentace stavby Základní charakteristika a obsah stavby: SO01 Kabel nn SO02 Úprava TS KH_0227 Zpracovatel zadávacího návrhu: ČEZ Distribuce, a.s., oddělení Rozvoj sítí vn, nn Eva Krejčíková. Investor stavby: ČEZ Distribuce, a.s., Teplická 874/8, Děčín 4, IČ , zapsaná v obchodním rejstříku vedeném u Krajského soudu v Ústí nad Labem, oddíl B, vložka Projektant stavby: Zpracovatel PD: Autorizovaná osoba: VČE montáže, a.s., Arnošta z Pardubic 2082, Pardubice IČ: MONTPROJEKT, a.s., Arnošta z Pardubic 2082, Pardubice IČ : Zbyněk Ryzner, tel.: , zbynek.ryzner@montprojekt.cz Milan Dunda, ČKAIT č , autorizovaný technik v oboru technologická zařízení staveb, osvědčení o autorizaci č Milan Dunda, tel , milan.dunda@montprojekt.cz Geodetické zaměření: GEOMA HJ Pardubice, s.r.o., Jindřišská 1441, Zelené Předměstí, Pardubice, IČ: , tel , b) Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a majetkoprávních vztazích Stavba se nachází v zastavěném území obce. Vedení nn je vedeno po pozemcích, které jsou uvedeny v seznamu dotčených stavbou. c) Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu Bylo provedeno místní šetření. Pro potřeby výstavby energetického vedení nn nebyly prováděny průzkumné práce. Pro výstavbu energetického vedení nn bude využito stávajících dopravních cest, není třeba budovat nové dopravní cesty. Energetické vedení se nepřipojuje k žádné technické infrastruktuře. d) Informace o splnění požadavků dotčených orgánů Jednotlivá vyjádření dotčených orgánů jsou součástí projektové dokumentace. Požadavky a podmínky ve vyjádření byly v projektové dokumentaci zohledněny. e) Informace o dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s legislativními normami platnými pro výstavbu a obecnými technickými požadavky na výstavbu.

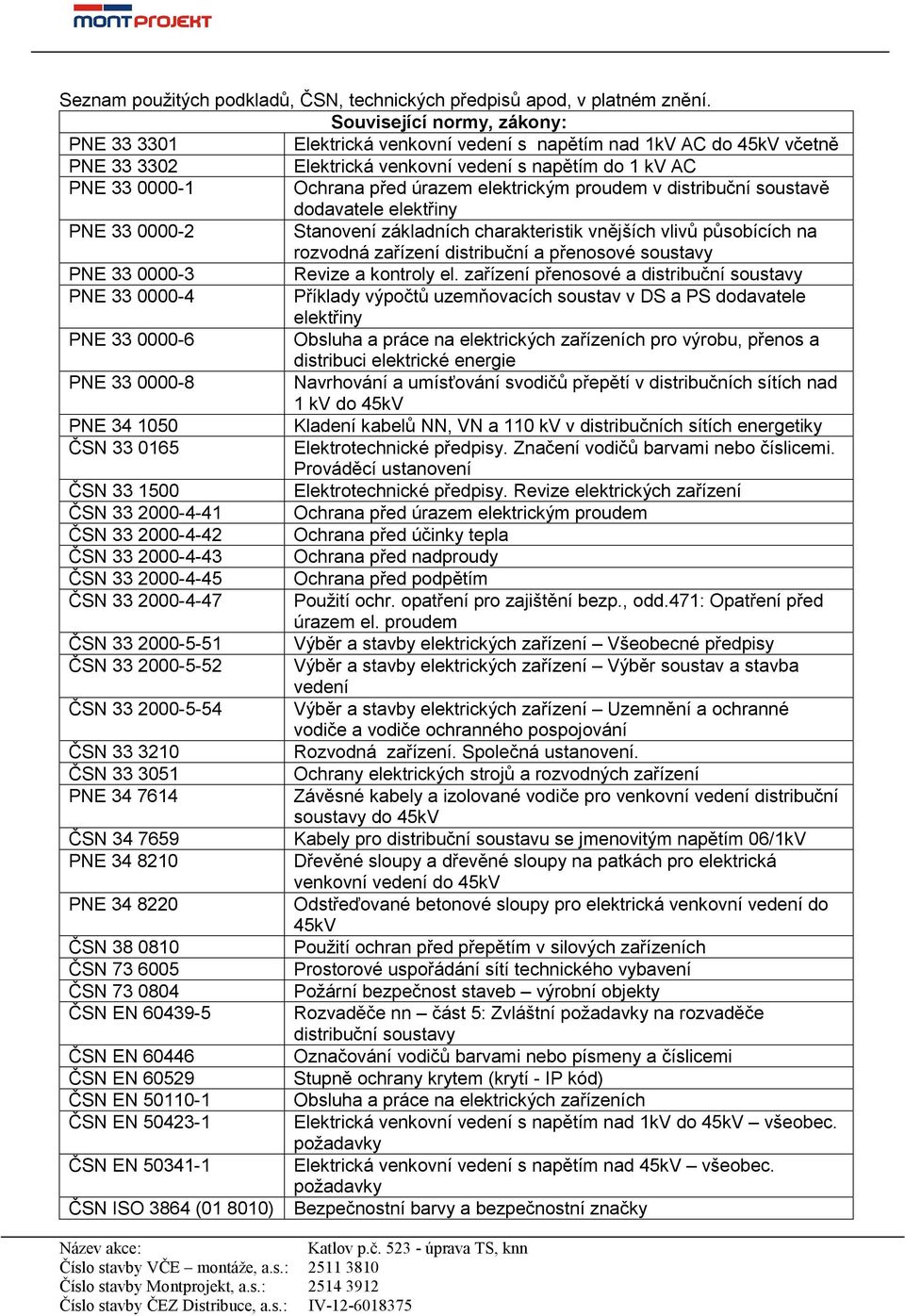

4 Seznam použitých podkladů, ČSN, technických předpisů apod, v platném znění. Související normy, zákony: PNE Elektrická venkovní vedení s napětím nad 1kV AC do 45kV včetně PNE Elektrická venkovní vedení s napětím do 1 kv AC PNE Ochrana před úrazem elektrickým proudem v distribuční soustavě dodavatele elektřiny PNE Stanovení základních charakteristik vnějších vlivů působících na rozvodná zařízení distribuční a přenosové soustavy PNE Revize a kontroly el. zařízení přenosové a distribuční soustavy PNE Příklady výpočtů uzemňovacích soustav v DS a PS dodavatele elektřiny PNE Obsluha a práce na elektrických zařízeních pro výrobu, přenos a distribuci elektrické energie PNE Navrhování a umísťování svodičů přepětí v distribučních sítích nad 1 kv do 45kV PNE Kladení kabelů NN, VN a 110 kv v distribučních sítích energetiky ČSN Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení ČSN Elektrotechnické předpisy. Revize elektrických zařízení ČSN Ochrana před úrazem elektrickým proudem ČSN Ochrana před účinky tepla ČSN Ochrana před nadproudy ČSN Ochrana před podpětím ČSN Použití ochr. opatření pro zajištění bezp., odd.471: Opatření před úrazem el. proudem ČSN Výběr a stavby elektrických zařízení Všeobecné předpisy ČSN Výběr a stavby elektrických zařízení Výběr soustav a stavba vedení ČSN Výběr a stavby elektrických zařízení Uzemnění a ochranné vodiče a vodiče ochranného pospojování ČSN Rozvodná zařízení. Společná ustanovení. ČSN Ochrany elektrických strojů a rozvodných zařízení PNE Závěsné kabely a izolované vodiče pro venkovní vedení distribuční soustavy do 45kV ČSN Kabely pro distribuční soustavu se jmenovitým napětím 06/1kV PNE Dřevěné sloupy a dřevěné sloupy na patkách pro elektrická venkovní vedení do 45kV PNE Odstřeďované betonové sloupy pro elektrická venkovní vedení do 45kV ČSN Použití ochran před přepětím v silových zařízeních ČSN Prostorové uspořádání sítí technického vybavení ČSN Požární bezpečnost staveb výrobní objekty ČSN EN Rozvaděče nn část 5: Zvláštní požadavky na rozvaděče distribuční soustavy ČSN EN Označování vodičů barvami nebo písmeny a číslicemi ČSN EN Stupně ochrany krytem (krytí - IP kód) ČSN EN Obsluha a práce na elektrických zařízeních ČSN EN Elektrická venkovní vedení s napětím nad 1kV do 45kV všeobec. požadavky ČSN EN Elektrická venkovní vedení s napětím nad 45kV všeobec. požadavky ČSN ISO 3864 ( ) Bezpečnostní barvy a bezpečnostní značky

5 ČSN IEC ČSN zákon č. 133/1985 Sb. zákon č. 114/1992 Sb. zákon č. 334/1992 Sb. zákon č. 289/1995 Sb. zákon č. 458/2000 Sb. zákon č. 258/2000 Sb. zákon č. 185/2001 Sb. zákon č. 350/2011 Sb. zákon č. 183/2006 zákon č. 309/2006 Sb. nařízení vl. 362/2005 Sb. nařízení vl. 591/2006 Sb. Nařízení vl. č.1/2008 Sb. nařízení vl. č.272/2011 Sb. vyhláška č. 381/2001 Sb. vyhláška č. 246/2001 Sb. vyhláška č. 294/2005 Sb. Izolátory pro venkovní vedení s jmenovitým vedením nad 1000V Technologie vegetačních úprav v krajině Ochrana stromů, porostů a vegetačních ploch při stavebních pracích Zákon o požární ochraně Zákon o ochraně přírody a krajiny Zákon o ochraně zemědělského půdního fondu Zákon o lesích (lesní zákon) Zákon o podmínkách podnikání a o výkonu státní správy v energetických odvětvích (energetický zákon) Zákon o ochraně veřejného zdraví Zákon o odpadech Zákon o chemických látkách a chemických přípravcích Zákon o územním plánování a stavebním řádu (stavební zákon) Zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Nařízení vlády o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdravími práci na staveništích Nařízení vlády o ochraně zdraví před neionizujícím zářením Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška, kterou se stanoví Katalog odpadů Vyhláška o stanovení podmínek požární bezpečnosti Vyhláška o podmínkách ukládání odpadů na skládky f) Údaje o splnění podmínek regulačního plánu, územního rozhodnutí, popřípadě územně plánovací informace u staveb podle 104 odst. 1 stavebního zákona Stavba je v souladu s územním plánováním pro danou lokalitu. g) Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Stavba nemá věcné ani časové vazby na související a podmiňující stavby. h) Předpokládaná lhůta výstavby včetně popisu výstavby Zahájení stavby: rok 2015 Dokončení stavby: rok 2015 Uvedení do provozu: rok 2015 i) Statistické údaje a orientační hodnota stavby Orientační náklady na výstavbu vedení jsou cca ,-Kč (bez DPH) dle ZN.

6 B. S O U H R N N Á T E C H N I C K Á Z P R Á V A 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Umístění stavby: Stavba se nachází v katastrálním území Červené Janovice (obec Červené Janovice), viz situační výkres č.1. Popis stávajícího stavu: V současné době není na pozemku p.č.523, v k.ú. Červené Janovice zavedena elektrická přípojka. b) Urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících Připojení p.č.523 bude možné z projektované skříně SR502 č.r18 která je umístěna na p.č.493/10. c) Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch SO01 Kabel nn Připojení p.č.523 (žadatel Jakub Vágner) bude možné z projektované skříně SR502 č.r18 umístěné na p.č.493/10, která nahradí stávající skříň SR302 č.r18 na p.č.493/14. Z volné sady pojistek bude vyvedeno nové kabelové vedení, které povede na p.č.493/10 p.č.1144 a bude ukončeno na p.č.523 v rozpojovací skříni SR502 č.r47. Délka kabelové trasy (SR502 č.r18 SR502 č.r47) bude cca 355m. Kabely budou uloženy dle ČSN Při realizaci stavby nebudou káceny dřeviny ani nebudou křižovány vodní toky. SO02 Úprava TS - KH_0227 Stávající PTS je osazena TR 100kVA který bude vyměněn za TR 250kVA. Bude osazena novými vn pojistkovými spodky s pojistkami 16A a omezovači přepětí, kabelovým svodem mezi transformátorem a rozv. NN 2x1-AYKY 3x mm2), a rozvaděčem nn RST 0640/4435, ve skříni SVS-P do okna. Do nového rozváděče budou přepojeny 3 stávající vývody nn (viz. schéma RNN výkres č.1), a 4 vývod zůstane rezervní. Rozváděč bude doplněn spodním kabelovým nerez zákrytem. Kovová konstrukce BTS bude očištěna, a nově natřena. Stávající uzemnění BTS bude opraveno takto: ekv. práh kolem BTS bude odkopán, a nahrazen novou zemnící páskou ve stejné trase. V případě potřeby se směrem od TS zřídí ještě paprskový zemnič, také ve stávající trase uzemnění (příp. kabelů nn). Při výkopových pracích bude postupováno velice obezřetně. V bezprostřední blízkosti TS se nenacházejí IS, viz vyjádření jednotlivých organizací, která jsou součástí této dokumentace. d) Napojení stavby na dopravní a technickou infrastrukturu Stavba nevyžaduje změnu dopravní infrastruktury. Jedná se o liniovou stavbu energetiky bez napojení na ostatní technickou infrastrukturu. e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Problematika není řešena, jedná se o liniovou stavbu energetiky. Stavba bude provedena s využitím stávající dopravní obslužnosti. f) Vliv stavby na životní prostředí a řešení jeho ochrany Zařízení nemá negativní vliv na životní prostředí. Během stavebních prací nedojde k negativnímu ovlivnění jakosti a zdravotní nezávadnosti povrchových a podzemních vod. Nakládání s odpady bude v souladu s platnými zákony a vyhláškami, podle směrnice o hospodaření s odpady dodavatele stavby. Recyklovatelné odpady budou odevzdány do sběren a ekologicky závadné odpady budou ekologicky zlikvidovány odbornými organizacemi.

7 g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Problematika není řešena, jedná se o liniovou stavbu energetiky. h) Průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace Na zájmovém území nebylo prováděno měření. i) Údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Stavba je zakreslena v souřadnicovém systému JTSK. Rekognoskaci terénu, aktualizaci dat a transformaci do katastru nemovitostí provedla firma GEOMA HJ Pardubice, s.r.o., j) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Stavba je rozdělena na montáž el. zařízení nn a zemní práce. k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Stavba a zařízení nn nemá negativní vliv na okolní pozemky a stavby. l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků, pokud není uveden v části F Bezpečnost práce Podle zák. č. 183/2006 Sb. o územním plánování a stavebním řádu (stavební zákon), v platném znění patří, podle 158 odst. 1), odborné vedení provádění stavby nebo její změny mezi vybrané činnosti ve výstavbě. Odborné vedení musí provádět osoby autorizované podle zákona 360/92 Sb., které zaručují nejen odborné vedení stavby, ale také bezpečnost při činnostech spojených s prováděním díla. Vlastní provádění stavby bude ošetřeno smluvním vztahem. Ve smlouvě o dílo bude závazek zhotovitele, že všechny práce bude provádět vlastními pracovníky a že je schopen provést předmět díla s odbornou péčí bez součinnosti objednatele a že disponuje všemi nezbytnými prostředky potřebnými k provedení díla. Zajištění pracoviště ve smyslu PNE provádí ČEZ Distribuce, a.s. na základě požadavku zhotovitele. Bezpečnost práce a případné speciální pracovní postupy budou samostatnou kapitolou smluvního vztahu. Účastníci stavebních prací jsou povinni dodržovat ustanovení právních předpisů, vztahujících se k zajištění bezpečnosti práce. Při souběhu stavebních prací dvou a více dodavatelů musí být před zahájením stavební činnosti druhého a dalších dodavatelů stanovena koordinace stavební činnosti k zajištění bezpečnosti práce a požární ochrany. Vzájemné vztahy, závazky a povinnosti v oblasti bezpečnosti práce musí být mezi účastníky výstavby dohodnuty předem a musí být obsaženy v zápise o odevzdání staveniště, pokud nejsou zakotveny v hospodářské smlouvě. Bezpečnost práce při provádění stavby: Při výstavbě a provozu zařízení musí být kladen důraz na dodržování bezpečnosti práce podle požadavku ČSN, směrnic ČÚBP a podnikových norem energetiky PNE. Při práci na zařízení musí být dodržována norma PNE Při provádění prací je nutné postupovat podle bezpečnostních a technologických předpisů. Výstavba kabelového vedení musí být provedena v souladu s ČSN , ČSN , PNE , PNE Montáž je nutné přizpůsobit návodům výrobce a požadavkům standardů ČEZ. Do trvalého provozu bude zařízení uvedeno na základě výchozí revize ve smyslu PNE a písemného požadavku investora. Bezpečnost práce při provozovaní elektrického zařízení Je nutno dodržovat zákony, vyhlášky, ČSN, PNE, bezpečnostní předpisy a technologické postupy (příkaz B ) energetiky. Zvláštní pozornost je nutno věnovat pracím v blízkosti částí elektrického zařízení pod napětím (příkaz"b") ve smyslu platných norem.

8 2. Mechanická odolnost a stabilita Problematika není řešena, jedná se o liniovou stavbu energetiky. 3. Požární bezpečnost Při výstavbě - protipožární předpisy týkající se motorových vozidel a stavebních strojů zabezpečují obsluhy. Zařízení staveniště - předpisy vyvěšenými na místě ZS. Při provádění výkopů - nebude výkopek zakrývat vodovodní uzávěry a hydranty, bude zachován průjezd šíře 3 m. Při provozu stavby umístění stavby a odstupové vzdálenosti ostatních objektů odpovídají ČSN. Navržený objekt splňuje požadavky norem z hlediska požární bezpečnosti. Posouzení bylo provedeno dle ČSN (12/2000) a souvisejících norem. Na navržený objekt nejsou zvláštní požadavky na požárně bezpečnostní řešení. 4. Hygiena, ochrana zdraví a životního prostředí Problematika není řešena, jedná se o liniovou stavbu energetiky. Stavba nemá negativní vliv na životní prostředí. 5. Bezpečnost při užívání Bezpečnost práce při provozovaní elektrického zařízení - je nutno dodržovat zákony, vyhlášky, ČSN, PNE, bezpečnostní předpisy a technologické postupy (příkaz B ) energetiky. Zvláštní pozornost je nutno věnovat pracím v blízkosti částí elektrického zařízení pod napětím (příkaz"b") ve smyslu platných norem. Při práci na zařízení, musí, být především dodržována norma PNE Ochrana proti hluku Problematika není řešena, jedná se o liniovou stavbu energetiky. 7. Úspora energie a ochrana tepla Problematika není řešena, jedná se o liniovou stavbu energetiky. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Problematika není řešena, jedná se o liniovou stavbu energetiky. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Nejsou vyžadována zvláštní opatření proti vlivům vnějšího prostředí. 10. Ochrana obyvatelstva Problematika není řešena, jedná se o liniovou stavbu energetiky. 11. Inženýrské stavby V místě stavby se nacházejí podzemní zařízení, viz vyjádření jednotlivých organizací. 12. Výrobní a nevýrobní technologická zařízení staveb Nevyskytují se.

9 C. S I T U A C E S T A V B Y a) Koordinační situace stavby (zastavovací plán) Montáž stavby je zakreslena ve výkresu celkové situace stavby v měřítku 1:1000. Tento výkres je součástí projektové dokumentace. Pro tuto liniovou stavbu energetiky není nutné řešit dopravu včetně dopravy v klidu s vyznačením ochranných bezpečnostních pásem, výškových kót, geologické sondy, hranice staveniště a případně další zábory a úpravy pro osoby s omezenou schopností pohybu a orientace na komunikaci. b) Mapa širších vztahů zájmového území obec Červené Janovice

10

11 D. D O K L A D O V Á Č Á S T a) Stanoviska, posudky a výsledky jednání vedených v průběhu zpracování projektové dokumentace S majiteli nemovitostí: S každým majitelem stavbou dotčených pozemků a nemovitostí byla sepsána Smlouva o smlouvě budoucí o zřízení věcného břemene (viz příloha) dle přiloženého výpisu z katastru nemovitostí. Seznam stavbou dotčených majitelů pozemků je v příloze. S dotčenými organizacemi: Při zpracování projektu byla respektována vyjádření dotčených organizací. Kopie vyjádření jsou nedílnou součástí všech pare dokumentace. Jedná se o vyjádření: ČEZ Distribuce, a.s. č.j platnost do ČEZ ICT Services, a.s. č.j platnost do Telefónica O2 Czech Republic, a.s. č.j /15 platnost do RWE Distribuční služby, s.r.o. č.j platnost do VHS Kutná Hora a.s. č.j. 1534/15/1/TPČ ze dne Obec Červené Janovice č.j. ze dne MÚ Kutná Hora č.j. MKH/015058/2015 ze dne MÚ Kutná Hora č.j. MKH/031803/2015 ze dne Upozornění pro dodavatele stavby Při realizaci stavby dojde ke střetu: ČEZ Distribuce, a.s.

12

13 E. Z Á S A D Y O R G A N I Z A C E V Ý S T A V B Y 1. Technická zpráva a) Informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště SO01 Kabel nn Připojení p.č.523 (žadatel Jakub Vágner) bude možné z projektované skříně SR502 č.r18 umístěné na p.č.493/10, která nahradí stávající skříň SR302 č.r18 na p.č.493/14. Z volné sady pojistek bude vyvedeno nové kabelové vedení, které povede na p.č.493/10 p.č.1144 a bude ukončeno na p.č.523 v rozpojovací skříni SR502 č.r47. Délka kabelové trasy (SR502 č.r18 SR502 č.r47) bude cca 355m. Kabely budou uloženy dle ČSN Při realizaci stavby nebudou káceny dřeviny ani nebudou křižovány vodní toky. SO02 Úprava TS - KH_0227 Stávající PTS je osazena TR 100kVA který bude vyměněn za TR 250kVA. Bude osazena novými vn pojistkovými spodky s pojistkami 16A a omezovači přepětí, kabelovým svodem mezi transformátorem a rozv. NN 2x1-AYKY 3x mm2), a rozvaděčem nn RST 0640/4435, ve skříni SVS-P do okna. Do nového rozváděče budou přepojeny 3 stávající vývody nn (viz. schéma RNN výkres č.1), a 4 vývod zůstane rezervní. Rozváděč bude doplněn spodním kabelovým nerez zákrytem. Kovová konstrukce BTS bude očištěna, a nově natřena. Stávající uzemnění BTS bude opraveno takto: ekv. práh kolem BTS bude odkopán, a nahrazen novou zemnící páskou ve stejné trase. V případě potřeby se směrem od TS zřídí ještě paprskový zemnič, také ve stávající trase uzemnění (příp. kabelů nn). Při výkopových pracích bude postupováno velice obezřetně. V bezprostřední blízkosti TS se nenacházejí IS, viz vyjádření jednotlivých organizací, která jsou součástí této dokumentace.. b) Významné sítě technické infrastruktury Viz výkres č.1 celkové situace M 1:1000 se stávajícími inženýrskými sítěmi, a vyjádření správců inž. sítí. c) Napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod. Problematika není řešena, jedná se o liniovou stavbu energetiky. d) Úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace Během výkopových prací bude výkop řádně označen páskou. e) Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Výkopové práce budou provedeny v co nejkratší době, výkopová rýha bude po uložení kabelu ihned zaházena a zhutněna. f) Řešení zařízení staveniště včetně využití nových a stávajících objektů Problematika není řešena, jedná se o liniovou stavbu energetiky. g) Popis staveb zařízení staveniště vyžadujících ohlášení Nevyskytují se.

14 h) Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci (Zákon č.309/2006 Sb. 15) Při výstavbě a provozu zařízení musí být kladen důraz na dodržování bezpečnosti práce podle požadavku ČSN směrnic ČÚBP a podnikových norem energetiky PNE, zvláště pak musí být při práci na zařízení dodržována norma PNE Při provádění prací je nutné postupovat podle bezpečnostních a technologických předpisů. Výstavba kabelového vedení musí být provedena v souladu s ČSN , ČSN , PNE , PNE Montáž je nutné přizpůsobit návodům výrobce a požadavkům standardů ČEZ. Do trvalého provozu bude zařízení uvedeno na základě výchozí revize ve smyslu PNE a písemného požadavku investora. i) Podmínky pro ochranu životního prostředí při výstavbě Výkopy v blízkosti stromů budou prováděny ručně a ne blíže než 1 m od paty kmenů stromů. Při hloubení výkopů nesmí být přerušeny kořeny o průměru větším než 3 cm, ostatní lze přerušit pouze řezem a řezná místa zahladit. Kořeny o průměru 2-3 cm či jiná poškození je nutno ošetřit prostředky na ošetření ran. Odhalené kořeny budou ochráněny před vysycháním a před mrazem. Stromy budou chráněny před mechanickým poškozením (pohmoždění kůry kmene, větví, poškození koruny apod.). To lze zajistit bedněním, které se musí připevnit tak, aby nepoškodilo strom. j) Orientační lhůty výstavby a přehled rozhodujících dílčích termínů. Předpokládaný termín zahájení a dokončení stavby je rok výstavba bude probíhat ve 4 etapách 1. umístění skříní SR kabelová rýha výkop, uložení kabelu 3. zához a zhutnění výkopu 4. úprava TS 2. Výkresová část a) Celková situace stavby se zakreslením hranice staveniště a staveb zařízení staveniště Viz výkres č.1 celkové situace Montáž kabelového vedení nn, úprava TS, schéma sítě. a) Vyznačení přívodu vody a energií na staveniště, jejich odběrových míst, vyznačení vjezdů a výjezdů na staveniště a odvodnění staveniště Tato stavba nevyžaduje přívod vody a energií, staveniště je veřejně přístupné nevyžadující odvodnění.

15 F. D O K U M E N T A C E S T A V B Y 1. Technická zpráva - inženýrské objekty 1.1 Kabelové vedení nn Vedení Čtyřžilové kabelové vedení 1 kv o jmenovitém napětí 3 x 230/400 V - 50 Hz, stř. Napěťová soustava TN-C, 400/230 V, 50 Hz, stř. Ochrana před úrazem el. proudem Provedena podle PNE živých částí podle čl izolací čl polohou čl kryty nebo přepážkami neživých částí podle čl ochrana automatickým odpojením od zdroje. Vnější vlivy Vedení se nachází dle PNE čl. 3 odst. B v prostoru nebezpečném, VI venkovní prostory. Variabilní vnější vlivy dle PNE čl. 5.6 Jištění a úbytky napětí Jednotlivé vývody kabel. vedení 1 kv jsou jištěny v kabelových skříních výkonovými pojistkami (s ampérsekundovou charakteristikou gg) proti zkratu a přetížení ve smyslu ČSN ed.2. Hodnoty pojistek jsou uvedeny ve schématu sítě výkres č.1. Uzemnění Je navrženo dle PNE , PNE a postupem PDS - 220/2004. Protože je budoucí kabelová skříň SR502 vzdálena více než 100 m od stávajícího uzemnění bude nově uzemněna. Kabel Bude použit silový celoplastový kabel 1 kv typu 1-AYKY. Délky projektovaných vedení: 1-AYKY-J 3x mm m (trasa cca 355m) Koncovky Nebudou použity. Ukončení kabelů bude provedeno zapojením vodičů pomocí přechodové připojovací svorky tvaru V. Spojky Nebudou použity. POV Vypínání vedení pro stavbu bude prováděno v souladu se zákonem 458/2000 Sb. Celková doba bezproudí bude cca 2h (po dobu přepojení kabelů). Při realizaci stavby bude vytvořen harmonogram vypínání po dohodě provozovatele vedení s vybraným dodavatelem stavby. Kabelové skříně Bude použity kabelové skříňě typu SR502 dle ČSN EN

16 Označení kabelů a skříní Budou použity štítky s uvedením kabelového směru. Číslování dle DSO_ME_0064r01 je uvedeno ve výkrese č.1. Uložení kabelů Do výkopu budou kabely 1 kv uloženy dle ČSN a ČSN na vrstvu jemnozrnného písku o síle nejméně 8 cm. Po uložení se kabely zasypou pískovou vrstvou stejné tloušťky. Vrstva se měří od obvodu (povrchu) kabelu. Kabely se musí pokrýt cihlami, tvárnicemi, betonovými dlaždicemi apod. Toto krytí musí překrývat kabel, popřípadě více vedle sebe položených kabelů, nejméně 4 cm na každou stranu. Kabely do 1 kv v trasách, kde nemohou být mechanicky poškozeny, se mohou klást do země bez mechanické ochrany, musí se ale označit tak, že se nejméně 20 cm nad kabely položí výstražná folie červené barvy (dle ČSN ). Hloubka uložení kabelů 1 kv ve volném terénu a chodníku je 35 cm, ve volném terénu bez mechanické ochrany 70 cm. V krajnici vozovky a pod vozovkou 100 cm (s mechanickou ochrannou). Při křižování podzemních vedení a zařízení budou kabely 1 kv uloženy v betonových nebo umělohmotných žlabech nebo trubkách, které musí přesahovat křižované zařízení o 1 m na každou stranu od místa křížení. Dokončovací práce Před dokončením zemních a montážních prací bude trasa kabelového vedení zaměřena od budov a oplocení a zakreslena do polohopisného plánu skutečného provedení kabelového vedení 1 kv (směrnice č. 110/96). Definitivní konečná úprava povrchu terénu bude provedena dle požadavků a dispozic správců komunikací a dotčených ploch. Všeobecné údaje Projekt byl vypracován dle požadavků ČEZ Distribuce, a.s., v souladu s platnými ČSN, PNE a byl konzultován se všemi dotčenými organizacemi. V souladu se současně platnými normami a předpisy musí být provedeny všechny montážní a zemní práce. Výpočet úbytků napětí a výpočet pojistek je součástí PD. V jednotlivých úsecích trasy bude průběžně prováděna definitivní úprava povrchu podle požadavku a dispozice správce komunikací a dotčených ploch. Upozornění pro dodavatele stavby Při výkopech je třeba postupovat opatrně, aby nedošlo k poškození stávajících podzemních zařízení, která nebylo možno zjistit, nebo jejich uložení nebylo provozovatelem přesně udáno. Nejméně 15 dní před započetím výkopových prací požádá dodavatel stavby všechny provozovatele dotčených podzemních zařízení o jejich přesné vytýčení a případný technický dozor. Minimálně 30 dní před vlastní realizací budou projednány zásahy do silničního pozemku (povolení zvláštního užívání silnice). Závěr Projekt stavby byl vypracován dle současně platných norem, předpisů a vyhlášek. Ocenění nákladů stavby a navržených materiálů bylo provedeno dle současně platné úrovně cen a cenových podkladů. Celkové provedení stavby musí odpovídat všem platným ČSN, PN, zejména ČSN EN , ČSN , ČSN Před započetím zemních prací je nutné vytyčit všechna podzemní zařízení!!!

17 1.3 Oprava stávajících PTS 22/0,4kV KH_0227 Mechanická část Základní nosnou konstrukci transformovny PTS tvoří stávající příhradový stožár. Stožár je vetknut do stávajícího betonového základu. Ocelové části TS budou odrezeny a natřeny. Konstrukce Konstrukci tvoří stávající ocelové součásti. Ocelové části TS budou odrezeny a natřeny. Napěťová soustava VN: IT, 22 kv, 50 Hz stř. NN: TN-C, 400/230 V, 50 Hz, stř. Ochrana před úrazem el. proudem Provedena podle PNE živých částí: polohou dle čl kryty a přepážkami čl izolací čl Základní ochrana neživých částí zařízení nad 1000 V se provede podle čl ochrana zemněním v sítích, kde není přímo uzemněný střed zdroje Základní ochrana neživých částí zařízení do 1000 V se provede podle čl ochrana automatickým odpojením od zdroje Vnější vlivy Vedení se nachází dle PNE čl. čl. 3 odst. B v prostoru nebezpečném, VI venkovní prostory. Variabilní vnější vlivy dle PNE čl. 5.6 a ČSN jsou: AE3, AF1, AG1, AH1, AK1,AL1, AM3, AQ2, AS2, AT2, AU1. Uzemnění Uzemnění je navrženo dle PNE , PNE a ČSN Bude provedeno jako společné uzemnění nn a vn a připojí se: - ochranné uzemnění VN a NN a nádoba transformátoru (stávající zkontrolovat) - pracovní uzemnění NN střed transformátoru - ochranné vodiče kabelů NN - neživé části kostra rozváděče NN, konstrukce a pod. Výpočet vychází z naměřených hodnot měrného odporu půdy v trase vedení. Zbytkový kapacitní proud je dle DSO_MP_0014, kde v čl.4 na straně 4 je uvedeno, že se má počítat 10% zem. kap. proudu, minimálně však 30A. Přípustné hodnoty uzemnění pro ochranu před nebezpečným dotykem neživých částí projektovaného vedení musí odpovídat PNE Ke zvýšení bezpečnosti před dotykovým napětím se kolem PTS zřídí kruhy. Vypočtené a maximální dovolené hodnoty uzemnění a tvary zemničů jsou uvedeny v přiloženém Protokolu o měření rezistivity půdy a soupisu uzemnění vn. Po provedení navrženého uzemnění bude změřen celkový odpor uzemnění vodičů PEN odcházejících vedení z transformovny včetně uzemněného středu (uzlu) zdroje (nesmí být větší než 2Ω).

18 Jištění Stávající PTS je osazena TR 100kVA který bude vyměněn za TR 250kVA a je na straně vn jištěn proti zkratu vysokonapěťovými pojistkami. Jištění vn je nové o velikosti 16A. Na straně nn je transformátor jištěn proti přetížení novým hlavním jističem BH-0630-DTVE, osazeným spouští SE-BH-0400-DTVE nastavenou na 361A. Ochrana před přepětím Ochrana proti přepětí na straně vn je provedena novými omezovači přepětí vn. Transformátor Stávající transformátor o výkonu 100kVA bude vyměněn za nový 250kVA pro vstupní napětí 22 kv. Rozváděč nn Bude použito rozvaděče RST0640/4435, skříň SVS-P nerez, montáž do dříku PTS. Rozváděč bude vybaven pojistkovými odpínači 4x400A a bude doplněn spodním kabelovým nerez zákrytem. Svody nn Svod od transformátoru do rozváděče nn bude proveden novými kabely 2x1-AYKY 3x mm2. Vývody nn Jsou stávající a v případě potřeby budou odkopány, naspojkovány a přepojeny do nového RNN. Schéma RNN je na výkrese č.3. Výstražné tabulky Výstražné tabulky budou na dveřích rozvaděče. Označení BTS Stávající tabulka s číslem TS bude demontována ze stáv. rozváděče nn, a přemístěna na nový rozváděč. POV Vypínání vedení pro stavbu bude prováděno v souladu se zákonem 458/2000 Sb. Při realizaci stavby bude vytvořen harmonogram vypínání po dohodě provozovatele vedení s vybraným dodavatelem stavby. Před započetím zemních prací je nutné vytyčit všechna podzemní zařízení!!!
