1 STANDARD VEŘEJNÉHO OSVĚTLENÍ OBCE VODOCHODY Vodochody prosinec 2014

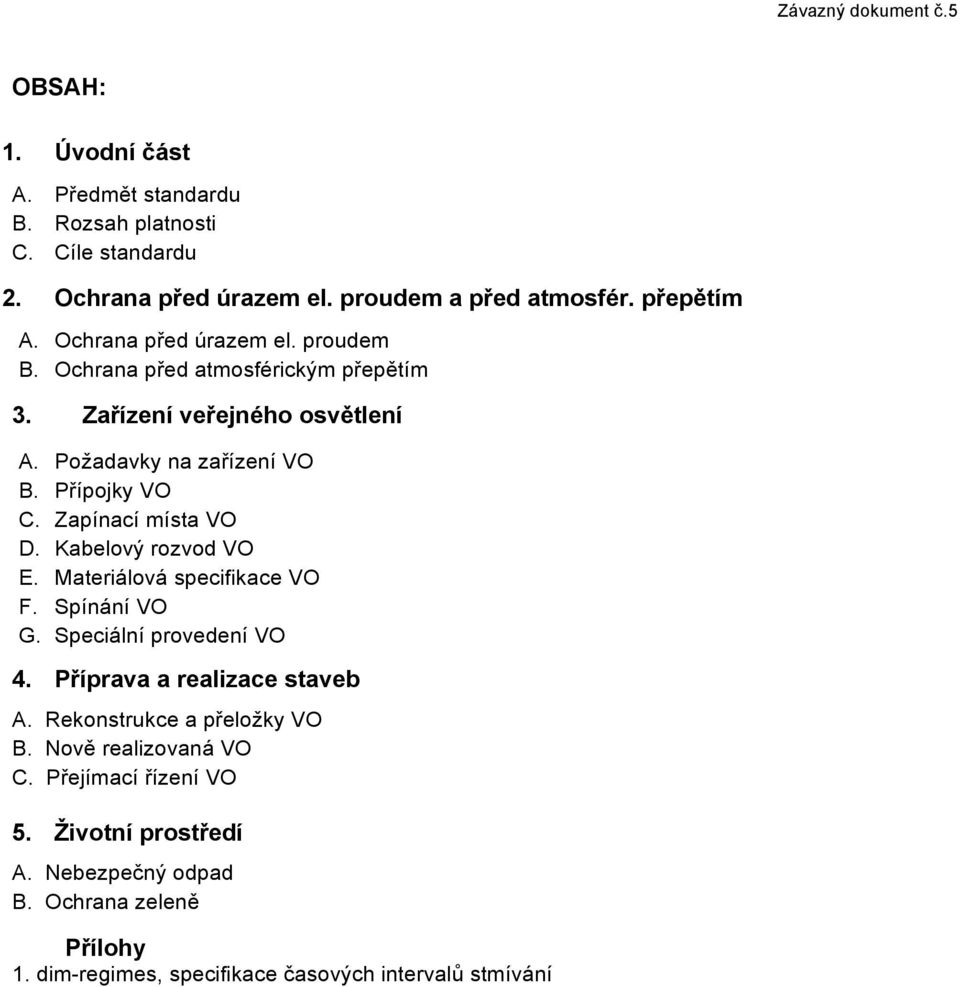

2 OBSAH: 1. Úvodní část A. Předmět standardu B. Rozsah platnosti C. Cíle standardu 2. Ochrana před úrazem el. proudem a před atmosfér. přepětím A. Ochrana před úrazem el. proudem B. Ochrana před atmosférickým přepětím 3. Zařízení veřejného osvětlení A. Požadavky na zařízení VO B. Přípojky VO C. Zapínací místa VO D. Kabelový rozvod VO E. Materiálová specifikace VO F. Spínání VO G. Speciální provedení VO 4. Příprava a realizace staveb A. Rekonstrukce a přeložky VO B. Nově realizovaná VO C. Přejímací řízení VO 5. Životní prostředí A. Nebezpečný odpad B. Ochrana zeleně Přílohy 1. dim-regimes, specifikace časových intervalů stmívání

3 1. Úvodní část A. Předmět standardu Předmětem standardu je typizace veřejného osvětlení v obci Vodochody. Dodávka bude realizována v souladu s platnými zákony ČR a ČSN a dle obecně závazných a doporučených předpisů a metodik. Je-li ve standardu definován konkrétní výrobek (nebo technologie), má se za to, že je tím definován minimální požadovaný standard a může být nahrazen i výrobkem nebo technologií plně srovnatelných parametrů a lepších. Jako veřejné osvětlení (dále jen zkratka VO) je zde řešeno pouze osvětlení pozemních komunikací, určených pro motorovou dopravu, cyklisty i pěší. Do této kategorie patří osvětlení komunikací, náměstí, parků, pěších zón, přechodů pro chodce, parkovišť, zastávek atd.. Předmětem standardu není architekturní (např. osvětlení budov, pomníků atd.) a ani dekorativní osvětlení (vánoční osvětlení). Toto osvětlení se bude řešit individuálně po dohodě se správcem VO. Konečný světelně technický výpočet musí vždy potvrdit před instalací svítidel obec Vodochody a daný výrobce svítidel, který musí současně též garantovat záruky poskytované dodavatelem. B. Rozsah platnosti Rozsah platnosti je územně dán katastrálním územím obce a časově platí ode dne schválení zastupitelstvem obce Vodochody. C. Cíle standardu: u nového zařízení definovat postup, použitou technologii a materiál a tím i definovat standardní kvalitu zařízení a zajistit slučitelnost se stávajícím zařízením u stávajícího a rekonstruovaného zařízení zajistit opět standardní kvalitu zařízení slučitelnost se stávajícím osvětlením Při splnění těchto požadavků pak následně jako hlavní cíl je minimalizace nákladů na veřejné osvětlení v obci Vodochody. 2. Ochrana před úrazem el. proudem a před atmosférickým přepětím A. Ochrana před úrazem el. proudem dle ČSN se pro zařízení VO provádí zvýšená ochrana samočinným odpojením od zdroje a hlavním pospojováním uvažované vnější vlivy jsou pro prostředí venkovní z hlediska nebezpečí úrazu el. proudem se zařazují do prostor nebezpečných obvody VO jsou považovány za koncový obvod sítě, který napájí pouze upevněná zařízení (při provedení hl. pospojování) s dobou odpojení do 5s projektová dokumentace musí respektovat impedanci poruchové smyčky pro použité nadproudové prvky použitá provozní síť 3 PEN 50Hz 400V/TN-C dále respektovat ČSN Venkovní osvětlení kovová patice sloupu a dřík musí být trvale spojeny vodičem CU 6mm2 B. Ochrana před atmosférickým přepětím kovové osvětlovací sloupy VO se uzemní vzájemným propojením strojeným zemničem (pásek FeZn 30x4 nebo drát FeZn 10mm) zemniče se kladou na dno výkopu a to nejméně 10 cm pod kabelem. Nad místem vetknutí

4 sloupu musí být uzemnění připojeno do odpojitelné svorky, která umožňuje měření u stávajícího nadzemního vedení se ochrana před bleskem provádí pomocí bleskojistek na vývodech 3. Zařízení veřejného osvětlení A. Požadavky na zařízení VO Technické kvalitativní podmínky staveb pozemních komunikací, kap. 15 Osvětlení pozemních komunikací, schválená MDS-OPK č.j / ČSN EN Osvětlení pozemních komunikací ČSN EN až ČSN EN stavební zákon a prováděcí vyhlášky B. Elektrické přípojky Elektrické přípojky z koncové přípojkové skříně nebo z trafostanice do zapínacího místa (dále jen ZM) VO jsou v majetku majitele VO obce Vodochody. Smyčkově připojené zapínací místa nemají přípojku. Připojení se provádí čtyřvodičově v soustavě TN-C. C. Zapínací místo (ZM) V případě že přípojka ZM je provedena paprskem z TS, použije se třídveřová skříň ZM ve členění napájení, elektroměr, vývody V případě napojení ZM z přípojkové skříně bude použita dvoudveřová skříň Elektroměrová část obsahuje hlavní jistič a elektroměr Vývodová část obsahuje společný stykač s ovládáním a jednofázové jističe vývodů Hodnota hl. jističe ZM dle projektového řešení Provedení ZM musí být ze standardní nabídky výrobků DCK Holoubkov Možno použít plastové sestavy vč. pilíře nebo pastové sestavy pro zazdění Zapínací místo musí být trvale přístupné s dostatečným prostorem pro obsluhu Zapínací místo musí být označené číslem dle zvyklostí správce bez nutnosti jeho otevření Číslo nového zapínacího bodu bude definováno v PD správcem VO - obcí Vodochody. Vývody ze ZM musí být řádně označeny s popisem větve a typu kabelu D. Kabelový rozvod VO U nově zřizovaných kabelových VO musí být provedení měděnými kabely o min. průřezu 4x10mm2 konkrétní průřez bude stanoven výpočtu impedanční smyčky. Kabelové rozvody musí být v souladu s ČSN Kabelové trasy VO se kladou přednostně ve společné trase se silovými kabely (distribuční rozvody ČEZ) Kabely VO musí být na všech koncích řádně označeny štítky Kladení kabelů musí být v souladu s předpisem výrobce a s normami ČSN Nadzemní vedení lze použít pouze u stávajících rozvodů jako náhrada za poškozené vedení nebo v ojedinělých případech po dohodě se správcem VO obcí Vodochody. V nových lokalitách nebo při rekonstrukci použít vždy kabelové vedení. E. Materiálová specifikace VO Jakékoliv řešení musí vždy před instalací schválit obec Vodochody. Pro jakékoliv zásahy v rámci VO je třeba předložit obci světelně technický výpočet. Konečné zatřídění ulic do skupin pro potřeby tohoto dokumentu vždy s konečnou platností určuje správce VO obec Vodochody.

5 V případě využití barev obce (barevná kombinace v závislosti na znaku obce) je určen typ barvy dle určení obce Vodochody. Sloup povrchová úprava sloupu C45- kartáčovaný nerez, patka u sloupu eloxovaná s barevností RAL Svítidla vrchní část svítidel s barevností RAL 5015, spodní část pohledu s barevností AkzoNobel Gobi SW211F. Jako materiálové standardy budou použity následující materiály: Hliníkové sloupy VO Hliníkový osvětlovací sloup, kuželový, přírubový, bezpaticový, zaručující montážní výšku svítidla dle světelně-technického výpočtu. Použití výložníků je nutné řešit individuálně dle projektového řešení. Betonové základy/patky budou použity prefabrikované, kompatibilní se sloupem daného typu a délky. Napájecí kabel bude postupně zasmyčkován do každého sloupu. Ukončení kabelů bude provedeno vhodnými koncovkami. Zemnící drát bude zaveden skrz základ/patku dovnitř sloupu. Svorkovnice ve sloupech Svorkovnice IP 54, v projektovém řešení, výrobce ROSA. Stávající výstavba: Hlavní komunikace hlavní průtahy obcí (definuje obec Vodochody) Zatřídění dle ČSN EN 13201: ME5 Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 40, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 48 W, IP 66. Vedlejší komunikace ostatní místní komunikace v obci Zatřídění dle ČSN EN 13201: S4 Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 30, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 38 W, IP 66. nebo Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 30, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 28 W, IP 66. Nová výstavba: Hlavní komunikace hlavní průtahy obcí (definuje obec Vodochody) Zatřídění dle ČSN EN 13201: ME5 Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 40, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 48 W, IP 66. Nové lokality RD investorem nového VO není obec Vodochody. Zatřídění dle ČSN EN 13201: S4 Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 30, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 38 W, IP 66. nebo

6 Svítidlo MINILUMA R4 značky Philips s technickým řešením: počet LED čipů 30, lm, (dynadim dimming dim-regtimes dle přílohy) typu 11, příkon 28 W, IP 66. Kabely VO Budou použity měděné kabely typu CYKY o průřezu min. 10mm určení dle výpočtu. F. Spínání VO Ke spínání svítidel VO u nových zapínacích bodů bude použit přednostně soumrakový spínač. U stávajícího zařízení bude ponecháno stávající ovládání. G. Speciální provedení VO Ke speciálnímu provedení VO řadíme především osvětlení přechodů pro chodce. Přitom je uvažováno osvětlení přechodů na osvětlené komunikaci. Jako standard je uvažováno řešení používané skupinou Philips s metalhalogenidovou výbojkou výkonově o 1 řád vyšší než v probíhající soustavě. Umístění svítidel 1 až 2m před hranou přechodu, vyložení min. 1,5 m, výška sloupu 6 m. Jako svítidlo bude použito svítidlo ARC 80 ZEBRA, ploché sklo, optika Zebra RHD (pravostranná optika) nebo LHD (levostranná optika), patice E40, 150W, barva svítidla Akzo Nobel, kolekce Structura, RAL 5003 (YJ303F). 4. Příprava a realizace staveb A. Příprava staveb Zpracování PD pro VO musí být v souladu se schválenými standardy obsaženými v tomto dokumentu. Obec si vyhrazuje právo vyžádat si již při přípravě jakékoliv realizace vyzařovací charakteristiky nabízených svítidel v elektronické podobě pro účely provedení kontrolních výpočtů ve výpočetním programu Relux. Dokumentace VO musí být před podáním na stavební úřad odsouhlasena písemným vyjádřením obce Vodochody, jehož platnost je 1 rok. Na nové rozvody VO bude vydáno stavební povolení vyjma případů, kde dle ustanovení stavebního zákona 183/2006 Sb. není stavební povolení vyžadováno např. výměna vedení apod. B. Přeložka nebo dotčení zařízení VO Přeložku je možné provést pouze se souhlasem správce VO obcí Vodochody. Žadatel o přeložku je povinen: 1) Dojednat se správcem VO obcí Vodochody způsob tech. řešení 2) Zpracovat PD v souladu se schválenými standardy obsaženými v tomto dokumentu. 3) Předložit PD ke schválení správcem VO obcí Vodochody. 4) Oznámit obci Vodochody zahájení prací, projednat vypínání stáv. VO, požádat o vydání výkopového povolení (pouze pro pozemky obce Vodochody). 5) Realizovat VO dle schválené PD na své náklady a zajistit kontrolu správcem VO obcí Vodochody v průběhu provádění stavby. 6) Na základě přejímacího řízení předat bezúplatně obci Vodochody vybudované rozvody VO do majetku obce Vodochody. C. Nově budované zařízení VO investor není obec Vodochody Nově budované rozvody VO v rámci nové výstavby budou vždy součástí plánovací smlouvy A. Dojednat se správcem VO obcí Vodochody způsob tech. Řešení. B. Zpracovat PD v souladu se schválenými standardy obsaženými v tomto dokumentu.

7 C. Předložit PD ke schválení správcem VO / obci Vodochody. D. Oznámit obci Vodochody zahájení prací, projednat vypínání stáv. VO, požádat o vydání výkopového povolení (pouze pro pozemky obce Vodochody). E. Realizovat VO dle schválené PD na své náklady a zajistit kontrolu správcem VO obcí Vodochody v průběhu provádění stavby. F. Na základě přejímacího řízení předat bezúplatně obci Vodochody vybudované rozvody VO do majetku obce nebo dle ustanovení plánovací smlouvy. G. Přejímací řízení staveb VO Přejímací řízení se uskutečňuje na podnět investora VO. Termín se sjednává alespoň 7 dnů předem. Řízení se zúčastní zástupci investora a správce VO obec Vodochody. Přejímací řízení VO je proces, při kterém bude přezkoumáno, zda dílo odpovídá odsouhlasené projektové dokumentaci a na základě výchozí revizní zprávy ověřuje bezpečnost a funkčnost předávaného zařízení. Kontroluje se rozsah demontovaného zařízení, návaznost na stávající zařízení, aby nová část zařízení byla plně funkční v souladu s okolním zařízením a nezhoršovala parametry rozšiřované části soustavy (úbytky napětí, rovnoměrnost zatížení, hladiny osvětlenosti apod.) Přejímací řízení se provádí pochůzkou po stavbě a kontrolou předávaného zařízení. Dokumentace k přejímacímu řízení: 1. Dokumentace skutečného provedení stavby potvrzená zhotovitelem. 2. Dokumentace ke stavebnímu povolení ověřená stavebním úřadem. 3. Stavební povolení s nabytím právní moci. 4. V případě, že nové rozvody VO jsou umístěny na cizích pozemcích (mimo obce obce Vodochody a investora) investor zajistí vklad VB na umístění, provozování a opravy rozvodů VO. Práva oprávněného z této smlouvy převede investor v rámci přejímacího řízení na VO na obec Vodochody. 5. Výchozí revizní zprávu. 6. U nového zapínacího místa souhlas distributora el. energie, doklad o zaplacení příspěvku na rezervaci příkonu. 7. Geodetické zaměření stavby VO. 8. Doklad o kontrole v průběhu stavby správcem VO obcí Vodochody. 9. Kolaudační souhlas. 5. Životní prostředí A. Nebezpečný odpad Zařazení do kategorie nebezpečného odpadu a povinnost jeho likvidace je dána z.č. 185/2001 Sb.. Další předpisy určující nebezpečný odpad jsou vyhl. 381/81Sb. Katalog odpadů, vyhl. č.383/2001 O podrobnostech nakládání s odpady, vyhl. Č. 384/2001 Sb. O nakládání s PBC. Dále vyhláška O odpadních elektrických a elektronických zařízeních. Systém zpětného odběru nefunkčních světelných zdrojů je provozován tak, že distributoři světelné techniky odebírají od koncových zákazníků použité výrobky a předávají je do místa zpětného odběru. O příjmu použitých výrobků vystaví potvrzení. Z místa zpětného odběru odebírá provozovatel systému pro ekologickou likvidaci použité výrobky jako nebezpečné odpady s obsahem Hg a je původcem i příjemcem odpadu. Ke vzniku odpadu dochází i při demontáži a přeložce. Pro likvidaci odpadu platí opět

8 výše uvedené. B. Ochrana zeleně Ochrana vzrostlé zeleně. Kabelové trasy nesmí být vedeny blíže než 2 m od paty kmene stromu. Je-li kabelová rýha vedená pod korunou stromu, požaduje se provedení mělkého výkopu ručním způsobem s uložením do chráničky v hloubce 35 cm. V ochranném pásmu 2 m od paty kmene nebude prováděna žádná stavební činnost, skladování materiálu, apod. Sloupy VO je vhodné umisťovat cca 5 m od kmenů stromů nebo v takové vzdálenosti, aby po vzrůstu nezasahovaly do vyzařovacího úhlu svítidel. Úpravu vzrostlé zeleně prořezáním či kácením zajišťuje investor nových rozvodů VO po dohodě se správcem VO obcí Vodochody toto bude projednáno už v průběhu zpracování PD. Ochrana stáv. travnatých ploch a keřových skupin: Poškozené plochy musí být dány do původního stavu zpětným zásypem s hutněním. Bude provedeno osetí travním semenem v rozsahu výkopových prací. Jednotlivé keře v trase výkopu se musí dočasně přesadit a po dokončení výkopových prací vrátit na původní místo. Výkopek se musí vyvážet mimo keřové plochy.

9 Příloha č. 1 Specifikace časových intervalů svícení DimReg 11 (uspoří průměrně 27% el.energie). stupeň 1: čas zapnutí až 22:00 100% intenzita stupeň 2: 22:00 až 00:00 70% intenzita stupeň 3: 00:00 až 05:00 50% intenzita stupeň 4: 05:00 až 06:00 70% intenzita stupeň 5: 06:00 až čas vypnutí 100% intenzita

Meritum Kladno- Projekce, s.r.o. č. zakázky 13102501 STANDARD VEŘEJNÉHO OSVĚTLENÍ OBCE PŘEZLETICE

Meritum Kladno- Projekce, s.r.o. č. zakázky 13102501 STANDARD VEŘEJNÉHO OSVĚTLENÍ OBCE PŘEZLETICE STANDARD VEŘEJNÉHO OSVĚTLENÍ OBCE PŘEZLETICE Úprava: září 2014 OBSAH: 1. Úvodní část A. Předmět standardu B. Rozsah platnosti C. Cíle standardu 2. Ochrana před úrazem el. proudem a před atmosfér. přepětím
