1 podlahové konvektory DYNAMIC podlahové konvektory 2012

2 O SPOLEČNOSTI OBSAH: O společnosti Ekonomie, úspora, bezpečnost Přehled typů TERMO DYNAMIC Konstrukce konvektorů, provozní a záruční podmínky MŘÍŽKY Mřížky KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY 24V Konvektory s ventilátory 24V DC Projektování 24V DC Regulace konvektorů FCT 24 V DC Příslušenství pro konvektory 24V DC FCT FCT FCT FCT FCT KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY 230V Konvektory s ventilátory 230V AC Projektování 230V AC Regulace 230V AC Příslušenství pro konvektory 230V AC FCT FCT FCT FCT FCT FCT PŘIROZENÁ KONVEKCE Konvektory s přirozenou konvekcí Projektování Regulace konvektorů FCK Příslušenství pro konvektory FCK FCK20-09, FCK40-09, FCK FCK20-11, FCK40-11, FCK FCK20-14, FCK40-14, FCK Atypy Způsob objednání PODLAHOVÉ KONVEKTORY DYNAMIC

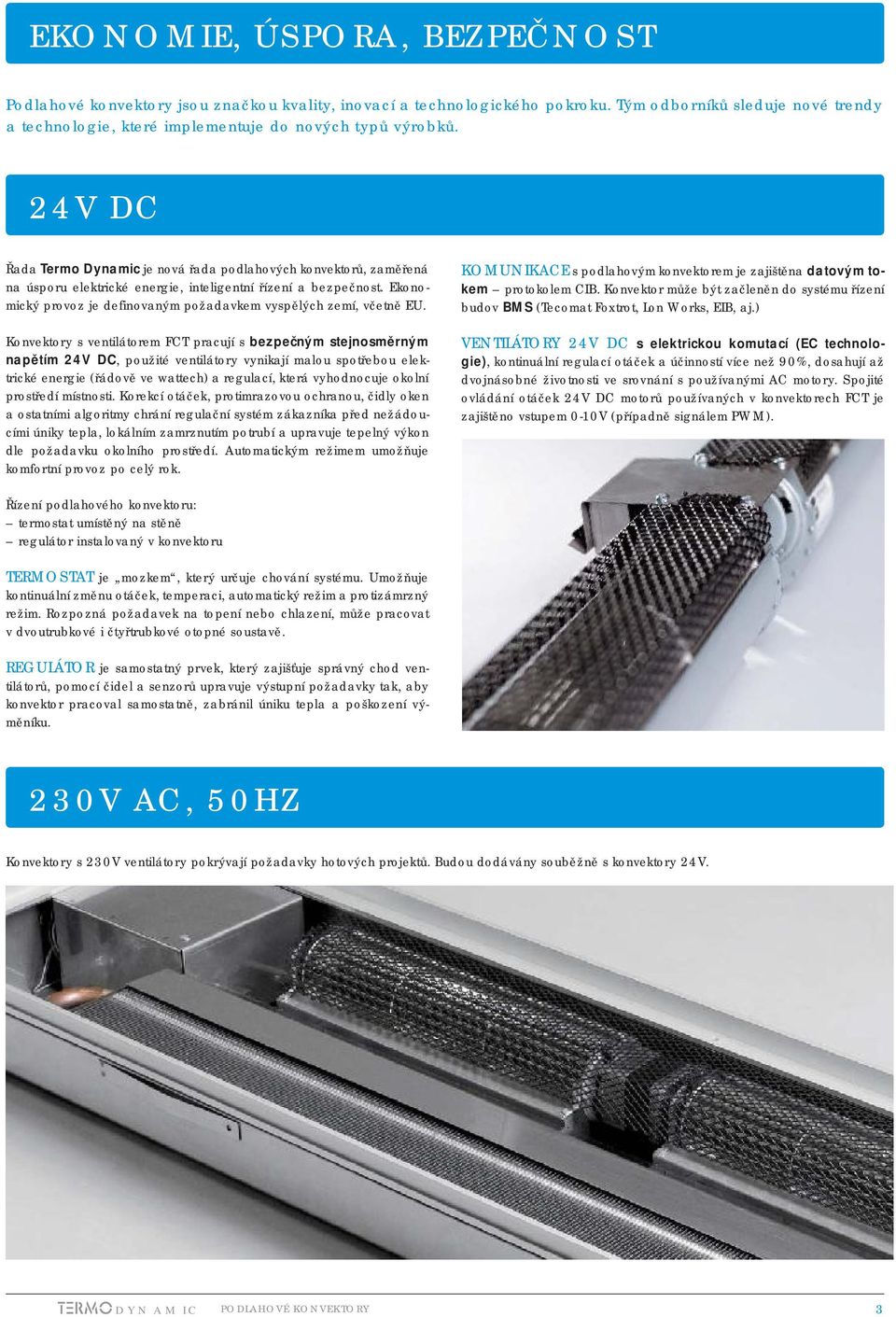

3 EKONOMIE, ÚSPORA, BEZPEČNOST Podlahové konvektory jsou značkou kvality, inovací a technologického pokroku. Tým odborníků sleduje nové trendy a technologie, které implementuje do nových typů výrobků. 24V DC Řada Termo Dynamic je nová řada podlahových konvektorů, zaměřená na úsporu elektrické energie, inteligentní řízení a bezpečnost. Ekonomický provoz je definovaným požadavkem vyspělých zemí, včetně EU. Konvektory s ventilátorem FCT pracují s bezpečným stejnosměrným napětím 24V DC, použité ventilátory vynikají malou spotřebou elektrické energie (řádově ve wattech) a regulací, která vyhodnocuje okolní prostředí místnosti. Korekcí otáček, protimrazovou ochranou, čidly oken a ostatními algoritmy chrání regulační systém zákazníka před nežádoucími úniky tepla, lokálním zamrznutím potrubí a upravuje tepelný výkon dle požadavku okolního prostředí. Automatickým režimem umožňuje komfortní provoz po celý rok. KOMUNIKACE s podlahovým konvektorem je zajištěna datovým tokem protokolem CIB. Konvektor může být začleněn do systému řízení budov BMS (Tecomat Foxtrot, Lon Works, EIB, aj.) VENTILÁTORY 24V DC s elektrickou komutací (EC technologie), kontinuální regulací otáček a účinností více než 90%, dosahují až dvojnásobné životnosti ve srovnání s používanými AC motory. Spojité ovládání otáček 24V DC motorů používaných v konvektorech FCT je zajištěno vstupem 0-10V (případně signálem PWM). Řízení podlahového konvektoru: termostat umístěný na stěně regulátor instalovaný v konvektoru TERMOSTAT je mozkem, který určuje chování systému. Umožňuje kontinuální změnu otáček, temperaci, automatický režim a protizámrzný režim. Rozpozná požadavek na topení nebo chlazení, může pracovat v dvoutrubkové i čtyřtrubkové otopné soustavě. REGULÁTOR je samostatný prvek, který zajišťuje správný chod ventilátorů, pomocí čidel a senzorů upravuje výstupní požadavky tak, aby konvektor pracoval samostatně, zabránil úniku tepla a poškození výměníku. 230V AC, 50HZ Konvektory s 230V ventilátory pokrývají požadavky hotových projektů. Budou dodávány souběžně s konvektory 24V. DYNAMIC PODLAHOVÉ KONVEKTORY 3

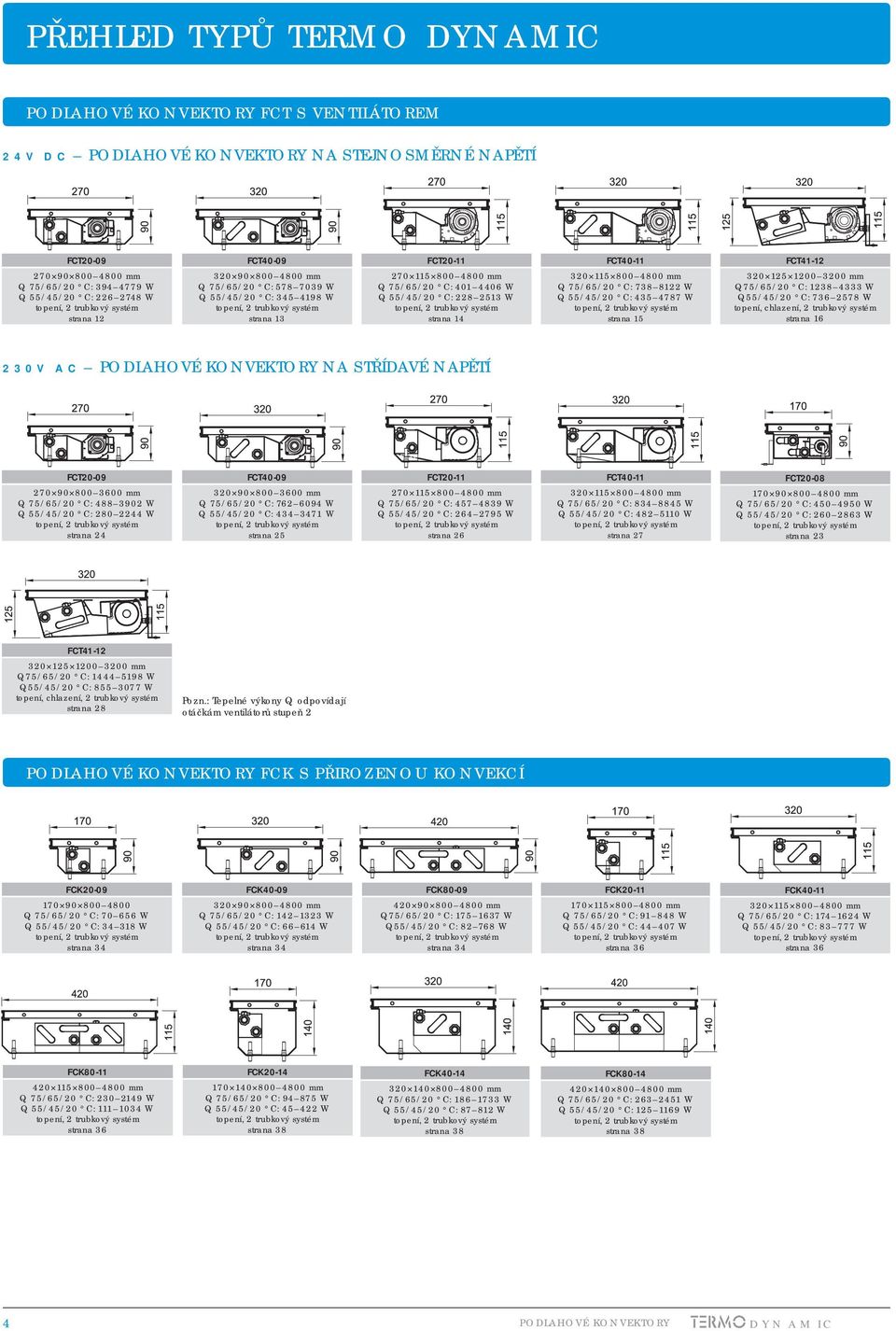

4 PŘEHLED TYPŮ TERMO DYNAMIC PODLAHOVÉ KONVEKTORY FCT S VENTILÁTOREM 24V DC PODLAHOVÉ KONVEKTORY NA STEJNOSMĚRNÉ NAPĚTÍ FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 12 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 13 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 14 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 15 FCT mm Q75/65/20 C: W Q55/45/20 C: W topení, chlazení, 2 trubkový systém strana V AC PODLAHOVÉ KONVEKTORY NA STŘÍDAVÉ NAPĚTÍ FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 24 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 25 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 26 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 27 FCT mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 23 FCT mm Q75/65/20 C: W Q55/45/20 C: W topení, chlazení, 2 trubkový systém strana 28 Pozn.: Tepelné výkony Q odpovídají otáčkám ventilátorů stupeň 2 PODLAHOVÉ KONVEKTORY FCK S PŘIROZENOU KONVEKCÍ FCK Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 34 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 34 FCK mm Q75/65/20 C: W Q55/45/20 C: W topení, 2 trubkový systém strana 34 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 36 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 36 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 36 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 38 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 38 FCK mm Q 75/65/20 C: W Q 55/45/20 C: W topení, 2 trubkový systém strana 38 4 PODLAHOVÉ KONVEKTORY DYNAMIC

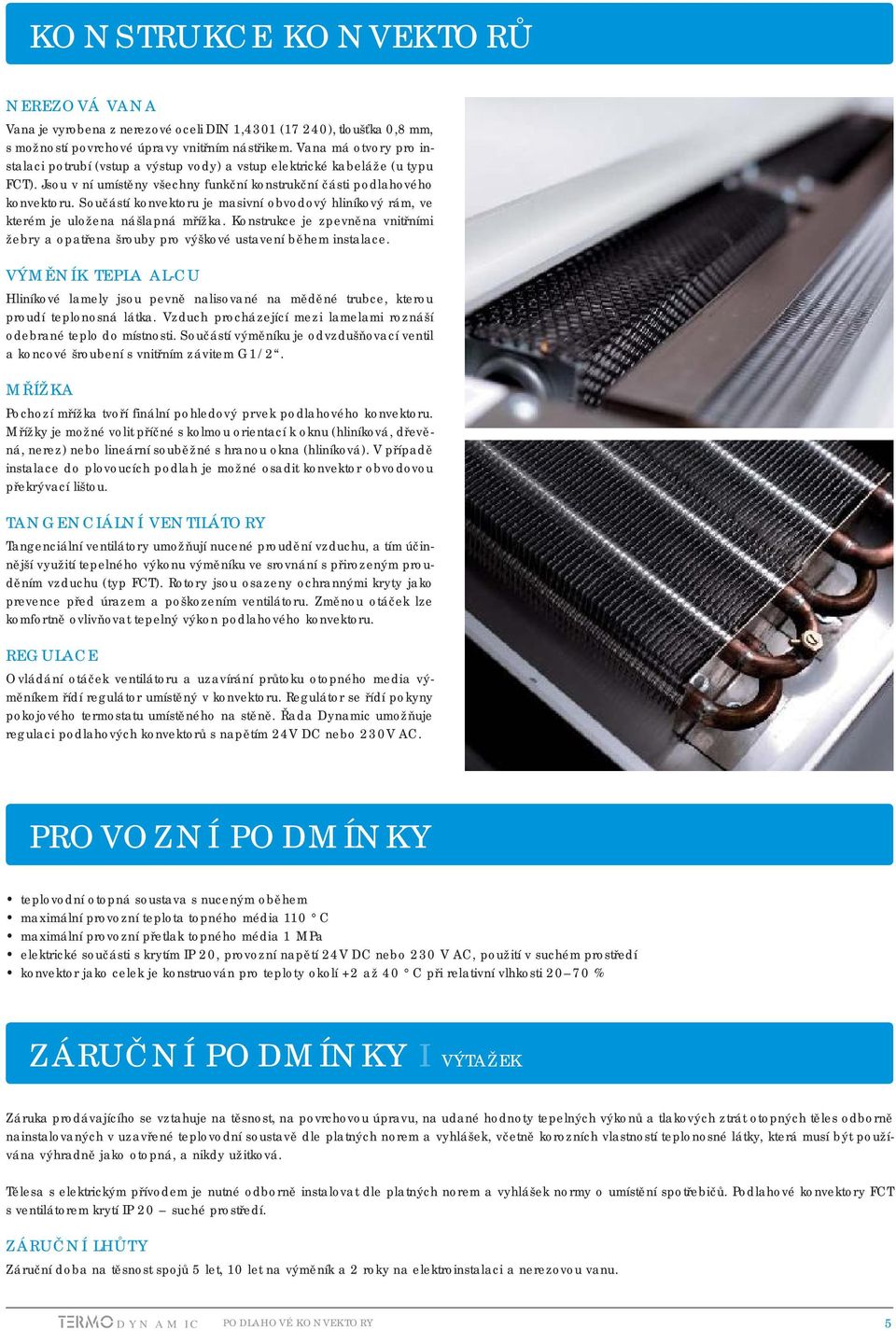

5 KONSTRUKCE KONVEKTORŮ NEREZOVÁ VANA Vana je vyrobena z nerezové oceli DIN 1,4301 (17 240), tloušťka 0,8 mm, s možností povrchové úpravy vnitřním nástřikem. Vana má otvory pro instalaci potrubí (vstup a výstup vody) a vstup elektrické kabeláže (u typu FCT). Jsou v ní umístěny všechny funkční konstrukční části podlahového konvektoru. Součástí konvektoru je masivní obvodový hliníkový rám, ve kterém je uložena nášlapná mřížka. Konstrukce je zpevněna vnitřními žebry a opatřena šrouby pro výškové ustavení během instalace. VÝMĚNÍK TEPLA AL-CU Hliníkové lamely jsou pevně nalisované na měděné trubce, kterou proudí teplonosná látka. Vzduch procházející mezi lamelami roznáší odebrané teplo do místnosti. Součástí výměníku je odvzdušňovací ventil a koncové šroubení s vnitřním závitem G1/2. MŘÍŽKA Pochozí mřížka tvoří finální pohledový prvek podlahového konvektoru. Mřížky je možné volit příčné s kolmou orientací k oknu (hliníková, dřevěná, nerez) nebo lineární souběžné s hranou okna (hliníková). V případě instalace do plovoucích podlah je možné osadit konvektor obvodovou překrývací lištou. TANGENCIÁLNÍ VENTILÁTORY Tangenciální ventilátory umožňují nucené proudění vzduchu, a tím účinnější využití tepelného výkonu výměníku ve srovnání s přirozeným prouděním vzduchu (typ FCT). Rotory jsou osazeny ochrannými kryty jako prevence před úrazem a poškozením ventilátoru. Změnou otáček lze komfortně ovlivňovat tepelný výkon podlahového konvektoru. REGULACE Ovládání otáček ventilátoru a uzavírání průtoku otopného media výměníkem řídí regulátor umístěný v konvektoru. Regulátor se řídí pokyny pokojového termostatu umístěného na stěně. Řada Dynamic umožňuje regulaci podlahových konvektorů s napětím 24V DC nebo 230V AC. PROVOZNÍ PODMÍNKY teplovodní otopná soustava s nuceným oběhem maximální provozní teplota topného média 110 C maximální provozní přetlak topného média 1 MPa elektrické součásti s krytím IP 20, provozní napětí 24V DC nebo 230 V AC, použití v suchém prostředí konvektor jako celek je konstruován pro teploty okolí +2 až 40 C při relativní vlhkosti % ZÁRUČNÍ PODMÍNKY I VÝTAŽEK Záruka prodávajícího se vztahuje na těsnost, na povrchovou úpravu, na udané hodnoty tepelných výkonů a tlakových ztrát otopných těles odborně nainstalovaných v uzavřené teplovodní soustavě dle platných norem a vyhlášek, včetně korozních vlastností teplonosné látky, která musí být používána výhradně jako otopná, a nikdy užitková. Tělesa s elektrickým přívodem je nutné odborně instalovat dle platných norem a vyhlášek normy o umístění spotřebičů. Podlahové konvektory FCT s ventilátorem krytí IP 20 suché prostředí. ZÁRUČNÍ LHŮTY Záruční doba na těsnost spojů 5 let, 10 let na výměník a 2 roky na elektroinstalaci a nerezovou vanu. DYNAMIC PODLAHOVÉ KONVEKTORY 5

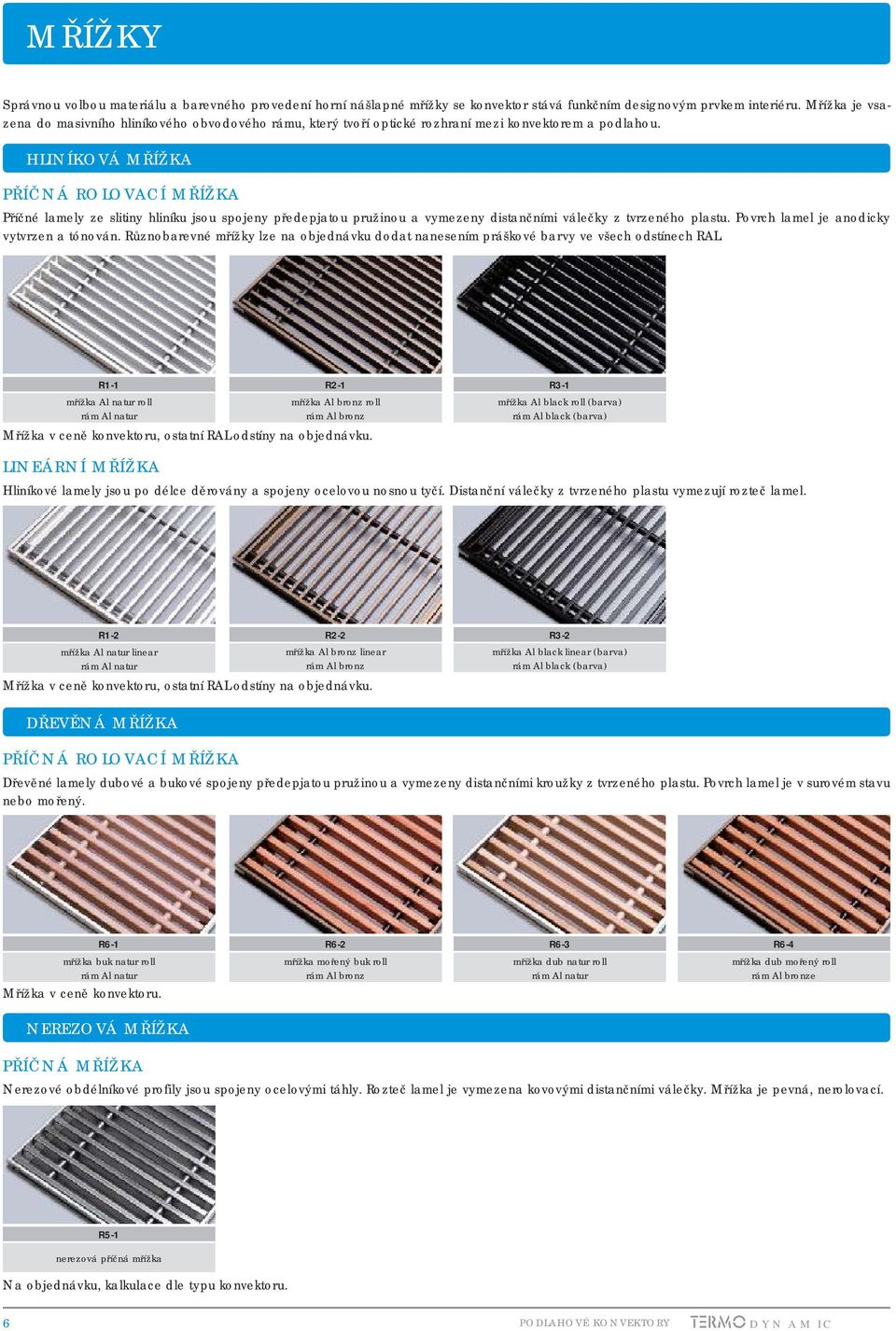

6 MŘÍŽKY Správnou volbou materiálu a barevného provedení horní nášlapné mřížky se konvektor stává funkčním designovým prvkem interiéru. Mřížka je vsazena do masivního hliníkového obvodového rámu, který tvoří optické rozhraní mezi konvektorem a podlahou. HLINÍKOVÁ MŘÍŽKA PŘÍČNÁ ROLOVACÍ MŘÍŽKA Příčné lamely ze slitiny hliníku jsou spojeny předepjatou pružinou a vymezeny distančními válečky z tvrzeného plastu. Povrch lamel je anodicky vytvrzen a tónován. Různobarevné mřížky lze na objednávku dodat nanesením práškové barvy ve všech odstínech RAL. R1-1 mřížka Al natur roll rám Al natur R2-1 mřížka Al bronz roll rám Al bronz Mřížka v ceně konvektoru, ostatní RAL odstíny na objednávku. R3-1 mřížka Al black roll (barva) rám Al black (barva) LINEÁRNÍ MŘÍŽKA Hliníkové lamely jsou po délce děrovány a spojeny ocelovou nosnou tyčí. Distanční válečky z tvrzeného plastu vymezují rozteč lamel. R1-2 mřížka Al natur linear rám Al natur R2-2 mřížka Al bronz linear rám Al bronz Mřížka v ceně konvektoru, ostatní RAL odstíny na objednávku. R3-2 mřížka Al black linear (barva) rám Al black (barva) DŘEVĚNÁ MŘÍŽKA PŘÍČNÁ ROLOVACÍ MŘÍŽKA Dřevěné lamely dubové a bukové spojeny předepjatou pružinou a vymezeny distančními kroužky z tvrzeného plastu. Povrch lamel je v surovém stavu nebo mořený. R6-1 mřížka buk natur roll rám Al natur Mřížka v ceně konvektoru. R6-2 mřížka mořený buk roll rám Al bronz R6-3 mřížka dub natur roll rám Al natur R6-4 mřížka dub mořený roll rám Al bronze NEREZOVÁ MŘÍŽKA PŘÍČNÁ MŘÍŽKA Nerezové obdélníkové profily jsou spojeny ocelovými táhly. Rozteč lamel je vymezena kovovými distančními válečky. Mřížka je pevná, nerolovací. R5-1 nerezová příčná mřížka Na objednávku, kalkulace dle typu konvektoru. 6 PODLAHOVÉ KONVEKTORY DYNAMIC

7 MŘÍŽKY OBVODOVÁ PŘEKRÝVACÍ LIŠTA K PLOVOUCÍM PODLAHÁM pro instalace do dřevěných a plovoucích podlah, překrytí dilatační spáry překrývací lišta dodávána ve variantách Al natur a Al bronz (eloxovaný hliník), lištu lze dodat s nástřikem práškovou barvou dle vzorníku RAL možnost překrytí 10 mm spáry profil ,5 mm lišta přiložena v balení konvektoru instalace po dokončení finální podlahy v kódu označení D namísto R, barva stejná s povrchovou úpravou rámu (D1-1, D2-1,D3-1, D2-1, D2-2, D3-2, D6-1, D6-2, D6-3, D6-4, D5-1) Konvektor má upravenou šířku mřížky, proto je nutné specifikovat tuto volbu při objednávce tělesa. Horní okraj rámu konvektoru nesmí přesahovat úroveň finální podlahy. Řez mřížkou Detail rámu Atypický rám hliníková mřížka dřevěná mřížka nerezová mřížka Příklad kódu podlahového konvektoru: FCT NR110 konvektor s Al rámem a mřížkou FCT ND110 konvektor s Al rámem, upravenou mřížkou a překrývací lištou Jak objednat viz str. 41 DYNAMIC PODLAHOVÉ KONVEKTORY 7

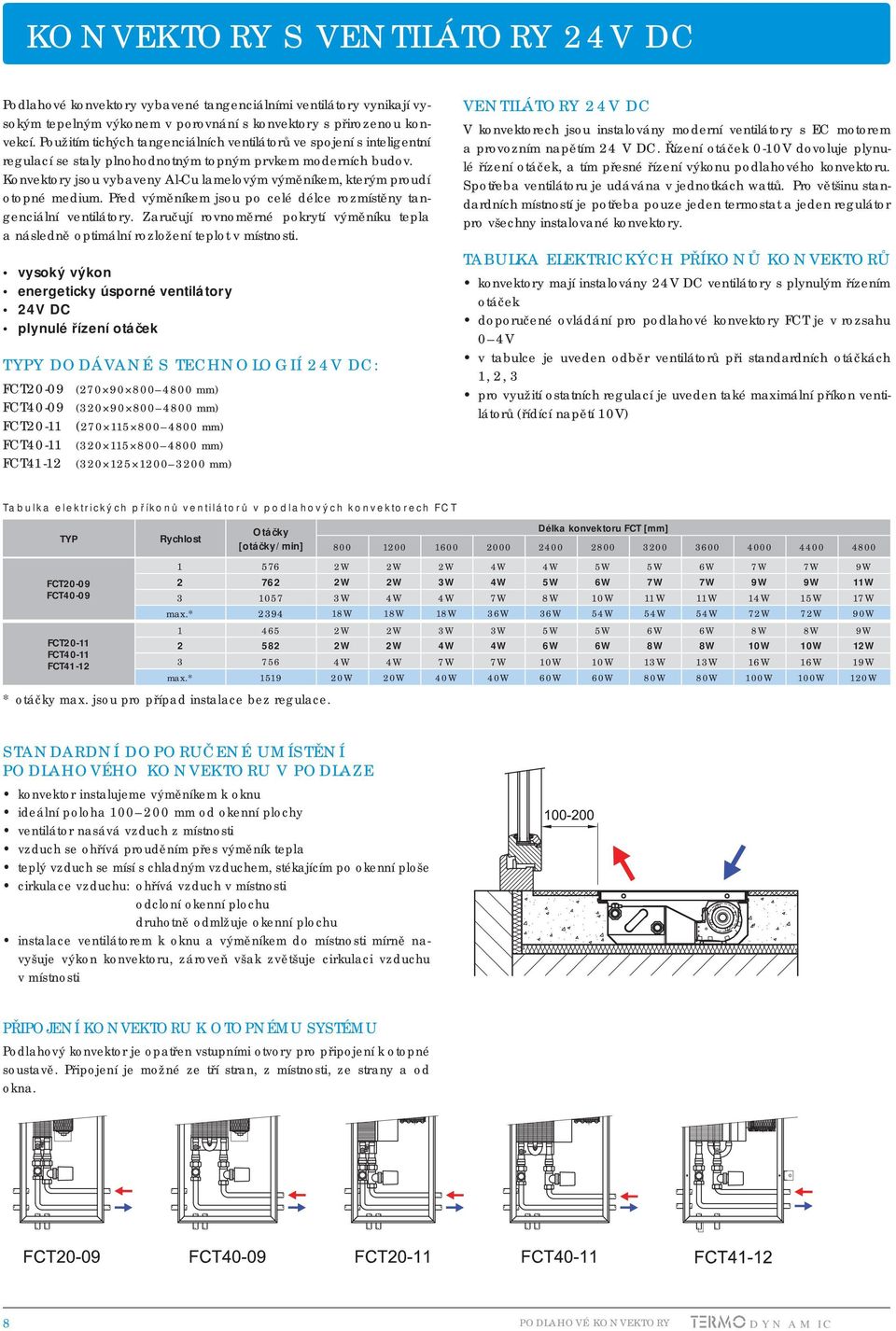

8 KONVEKTORY S VENTILÁTORY 24V DC Podlahové konvektory vybavené tangenciálními ventilátory vynikají vysokým tepelným výkonem v porovnání s konvektory s přirozenou konvekcí. Použitím tichých tangenciálních ventilátorů ve spojení s inteligentní regulací se staly plnohodnotným topným prvkem moderních budov. Konvektory jsou vybaveny Al-Cu lamelovým výměníkem, kterým proudí otopné medium. Před výměníkem jsou po celé délce rozmístěny tangenciální ventilátory. Zaručují rovnoměrné pokrytí výměníku tepla a následně optimální rozložení teplot v místnosti. vysoký výkon energeticky úsporné ventilátory 24V DC plynulé řízení otáček TYPY DODÁVANÉ S TECHNOLOGIÍ 24V DC: FCT20-09 ( mm) FCT40-09 ( mm) FCT20-11 ( mm) FCT40-11 ( mm) FCT41-12 ( mm) VENTILÁTORY 24V DC V konvektorech jsou instalovány moderní ventilátory s EC motorem a provozním napětím 24 V DC. Řízení otáček 0-10V dovoluje plynulé řízení otáček, a tím přesné řízení výkonu podlahového konvektoru. Spotřeba ventilátoru je udávána v jednotkách wattů. Pro většinu standardních místností je potřeba pouze jeden termostat a jeden regulátor pro všechny instalované konvektory. TABULKA ELEKTRICKÝCH PŘÍKONŮ KONVEKTORŮ konvektory mají instalovány 24V DC ventilátory s plynulým řízením otáček doporučené ovládání pro podlahové konvektory FCT je v rozsahu 0 4V v tabulce je uveden odběr ventilátorů při standardních otáčkách 1, 2, 3 pro využití ostatních regulací je uveden také maximální příkon ventilátorů (řídící napětí 10V) Tabulka elektrických příkonů ventilátorů v podlahových konvektorech FCT TYP FCT20-09 FCT40-09 FCT20-11 FCT40-11 FCT41-12 Rychlost Otáčky [otáčky/min] Délka konvektoru FCT [mm] W 2W 2W 4W 4W 5W 5W 6W 7W 7W 9W W 2W 3W 4W 5W 6W 7W 7W 9W 9W 11W W 4W 4W 7W 8W 10W 11W 11W 14W 15W 17W max.* W 18W 18W 36W 36W 54W 54W 54W 72W 72W 90W W 2W 3W 3W 5W 5W 6W 6W 8W 8W 9W W 2W 4W 4W 6W 6W 8W 8W 10W 10W 12W W 4W 7W 7W 10W 10W 13W 13W 16W 16W 19W max.* W 20W 40W 40W 60W 60W 80W 80W 100W 100W 120W * otáčky max. jsou pro případ instalace bez regulace. STANDARDNÍ DOPORUČENÉ UMÍSTĚNÍ PODLAHOVÉHO KONVEKTORU V PODLAZE konvektor instalujeme výměníkem k oknu ideální poloha mm od okenní plochy ventilátor nasává vzduch z místnosti vzduch se ohřívá prouděním přes výměník tepla teplý vzduch se mísí s chladným vzduchem, stékajícím po okenní ploše cirkulace vzduchu: ohřívá vzduch v místnosti odcloní okenní plochu druhotně odmlžuje okenní plochu instalace ventilátorem k oknu a výměníkem do místnosti mírně navyšuje výkon konvektoru, zároveň však zvětšuje cirkulaci vzduchu v místnosti PŘIPOJENÍ KONVEKTORU K OTOPNÉMU SYSTÉMU Podlahový konvektor je opatřen vstupními otvory pro připojení k otopné soustavě. Připojení je možné ze tří stran, z místnosti, ze strany a od okna. 8 PODLAHOVÉ KONVEKTORY DYNAMIC

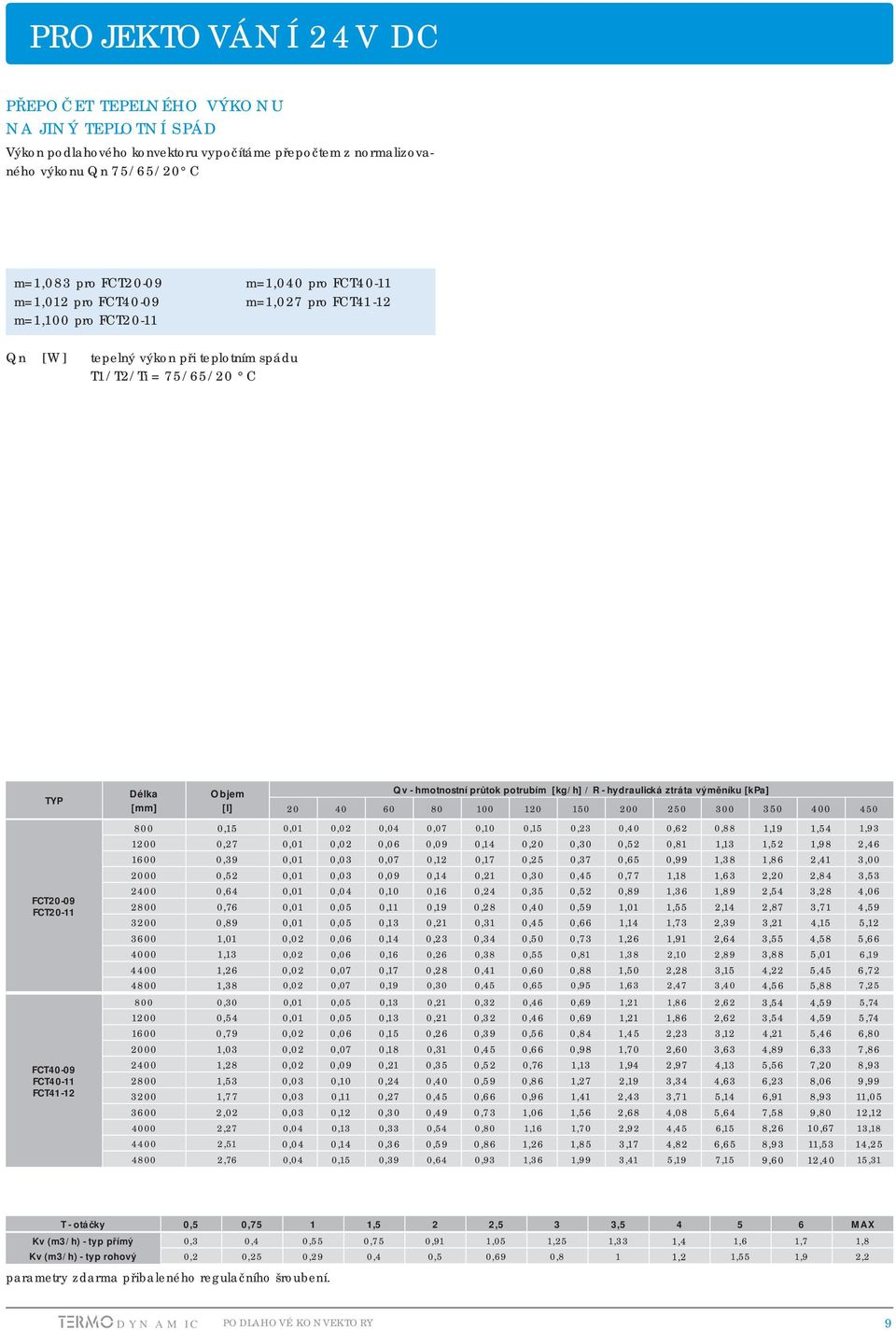

9 PROJEKTOVÁNÍ 24V DC PŘEPOČET TEPELNÉHO VÝKONU NA JINÝ TEPLOTNÍ SPÁD Výkon podlahového konvektoru vypočítáme přepočtem z normalizovaného výkonu Qn 75/65/20 C m=1,083 pro FCT20-09 m=1,012 pro FCT40-09 m=1,100 pro FCT20-11 Qn [W] tepelný výkon při teplotním spádu T1/T2/Ti = 75/65/20 C ψ [-] koeficient hmotnostního průtoku (pro obvyklé průtoky ψ=1) T1 [ C] vstupní teplota vody T2 [ C] výstupní teplota vody Ti [ C] teplota místnosti m [-] teplotní exponent m ΔT T1+ T 2 Q = Qn* Ψ * [W]; kde ΔT = Ti 50 2 m=1,040 pro FCT40-11 m=1,027 pro FCT41-12 RYCHLÝ ORIENTAČNÍ PŘEPOČET NA Ti=22 C A Ti=15 C chcete-li znát výkon konvektoru při pokojové teplotě 22 C nebo na chodbě při 15 C tepelný výkon vybraného konvektoru vynásobte koeficientem k pro Ti=22 C, k=0,95 Např.: Q[55/45/22 C] = 0,95 * Q[55/45/20 C] [ C] PRŮTOK TOPNÉ VODY VÝMĚNÍKEM M = 0,86Q/(T1-T2) [kg/h] M [kg/h] hmotnostní průtok topné vody výměníkem Q [W] tepelný výkon konvektoru T1 T2 [ C] rozdíl vstupní a výstupní teploty 0,86 [-] konstanta pro přepočet jednotek JAK DIMENZOVAT KONVEKTOR DLE AKUSTICKÝCH PARAMETRŮ tepelnou ztrátu místnosti musí pokrýt výkon konvektoru při dodržení akustických parametrů povolené hladiny hlučnosti jsou stanoveny národní legislativou rozdílné minimální hladiny hlučnosti jsou požadovány v obytných místnostech, nemocnicích, kancelářích, hotelích apod. tepelný výkon konvektoru s ventilátorem projektujeme na stupeň otáček, který plní nejnižší požadovanou úroveň akustického tlaku v místnosti tabulky akustického tlaku L pamax [db(a)] jsou uvedeny u jednotlivých typů podlahových konvektorů uvedené akustické parametry jsou měřeny úhlopříčně ve vzdálenosti 1m nad zařízením a 1m od zařízení směrem do místnosti akustické pole se může měnit: dle umístění konvektoru v místnosti a jeho správné instalaci dle členitosti místnosti (rohy, příčky, podhledy) a její rozlohy dle vybavení místnosti (počtu tlumících prvků): stoly, židle, koberce, skříně instalací více konvektorů do jedné místnosti v určitých případech (např. umístění v rohu) se mohou parametry navýšit i o 3dB(A) pro Ti=15 C, k=1,12 Např.: Q[75/65/15 C] = 1,12 * Qn[75/65/20 C] HYDRAULICKÉ ZTRÁTY VÝMĚNÍKŮ TYP FCT20-09 FCT20-11 FCT40-09 FCT40-11 FCT41-12 Délka [mm] Objem [l] Qv - hmotnostní průtok potrubím [kg/h] / R - hydraulická ztráta výměníku [kpa] ,15 0,01 0,02 0,04 0,07 0,10 0,15 0,23 0,40 0,62 0,88 1,19 1,54 1, ,27 0,01 0,02 0,06 0,09 0,14 0,20 0,30 0,52 0,81 1,13 1,52 1,98 2, ,39 0,01 0,03 0,07 0,12 0,17 0,25 0,37 0,65 0,99 1,38 1,86 2,41 3, ,52 0,01 0,03 0,09 0,14 0,21 0,30 0,45 0,77 1,18 1,63 2,20 2,84 3, ,64 0,01 0,04 0,10 0,16 0,24 0,35 0,52 0,89 1,36 1,89 2,54 3,28 4, ,76 0,01 0,05 0,11 0,19 0,28 0,40 0,59 1,01 1,55 2,14 2,87 3,71 4, ,89 0,01 0,05 0,13 0,21 0,31 0,45 0,66 1,14 1,73 2,39 3,21 4,15 5, ,01 0,02 0,06 0,14 0,23 0,34 0,50 0,73 1,26 1,91 2,64 3,55 4,58 5, ,13 0,02 0,06 0,16 0,26 0,38 0,55 0,81 1,38 2,10 2,89 3,88 5,01 6, ,26 0,02 0,07 0,17 0,28 0,41 0,60 0,88 1,50 2,28 3,15 4,22 5,45 6, ,38 0,02 0,07 0,19 0,30 0,45 0,65 0,95 1,63 2,47 3,40 4,56 5,88 7, ,30 0,01 0,05 0,13 0,21 0,32 0,46 0,69 1,21 1,86 2,62 3,54 4,59 5, ,54 0,01 0,05 0,13 0,21 0,32 0,46 0,69 1,21 1,86 2,62 3,54 4,59 5, ,79 0,02 0,06 0,15 0,26 0,39 0,56 0,84 1,45 2,23 3,12 4,21 5,46 6, ,03 0,02 0,07 0,18 0,31 0,45 0,66 0,98 1,70 2,60 3,63 4,89 6,33 7, ,28 0,02 0,09 0,21 0,35 0,52 0,76 1,13 1,94 2,97 4,13 5,56 7,20 8, ,53 0,03 0,10 0,24 0,40 0,59 0,86 1,27 2,19 3,34 4,63 6,23 8,06 9, ,77 0,03 0,11 0,27 0,45 0,66 0,96 1,41 2,43 3,71 5,14 6,91 8,93 11, ,02 0,03 0,12 0,30 0,49 0,73 1,06 1,56 2,68 4,08 5,64 7,58 9,80 12, ,27 0,04 0,13 0,33 0,54 0,80 1,16 1,70 2,92 4,45 6,15 8,26 10,67 13, ,51 0,04 0,14 0,36 0,59 0,86 1,26 1,85 3,17 4,82 6,65 8,93 11,53 14, ,76 0,04 0,15 0,39 0,64 0,93 1,36 1,99 3,41 5,19 7,15 9,60 12,40 15,31 PARAMETRY REGULAČNÍHO ŠROUBENÍ T - otáčky 0,5 0,75 1 1,5 2 2,5 3 3, MAX Kv (m3/h) - typ přímý 0,3 0,4 0,55 0,75 0,91 1,05 1,25 1,33 1,4 1,6 1,7 1,8 Kv (m3/h) - typ rohový 0,2 0,25 0,29 0,4 0,5 0,69 0,8 1 1,2 1,55 1,9 2,2 parametry zdarma přibaleného regulačního šroubení. DYNAMIC PODLAHOVÉ KONVEKTORY 9

10 REGULACE KONVEKTORŮ FCT 24 V DC Regulace podlahových konvektorů s instalovanými úspornými 24V DC ventilátory umožňuje využívat moderní technologie pro jejich řízení. Konvektor se stává součástí otopného systému, samostatně vyhodnocuje situaci a reaguje na vnější podněty. Tím je pomocí jednoduchého ovládání docíleno tepelné pohody v místnosti, ochrany úniku tepla i mrazové ochrany. Regulace má minimální požadavky na spotřebu elektrické energie. Komunikace mezi termostatem a konvektorem probíhá datovým tokem na protokolu CIB. Systém lze jednoduše začlenit do BMS Foxtrot - systému řízení domů a budov. Na objednávku dodáváme modifikaci pro systémy LonWorks, EIB, KNX a další. REGULACE S TERMOSTATEM RTM101 A INSTALOVANÝM REGULÁTOREM SR201 NASTAVENÍ POŽADOVANÉ TEPLOTY C rozsah pro topení rozsah pro chlazení Systém automaticky přepíná topení / chlazení v závislosti na teplotě okolí a teplotě media proudícího výměníkem. Je-li dosaženo požadované teploty místnosti, ventilátory a proudění media výměníkem jsou zastaveny. Režimy: OFF konvektor vypnut AUTO automatická regulace podlahového konvektoru, detekcí aktuální teploty místnosti upravuje plynule otáčky ventilátoru, hlídá teplotu výměníku, přepíná režimy topení/chlazení, reaguje na čidla oken TEMP temperace místnosti, ventilátory jsou odstaveny, řízen pouze průtok otopného media 1 5 plynulá regulace otáček ventilátoru dle požadavku uživatele Útlumový režim Sníží požadavek nastavení termostatu o 2 C (topení), +2 C (chlazení). V nočních hodinách nebo při opuštění domu není nutné měnit nastavení parametrů termostatu. Útlumový režim je signalizován LED diodou na krytu termostatu. Mrazová ochrana Regulátor otevírá termopohon v případě lokálního snížení teploty pod 5 C u instalovaného konvektoru. Tím umožní proudění teplého media výměníkem a chrání zařízení před poškozením. Mrazová ochrana je funkční ve všech volitelných režimech včetně nastavení OFF. Mrazová ochrana je funkční pouze v případě, že v otopném systému proudí teplé medium. Čidla oken V případě instalace čidla otevřeného okna, zastaví regulace po dobu větrání provoz konvektoru. Mrazová ochrana je stále aktivní. Po zavření okna přechází systém do standardního nastavení. Pro běžná zapojení je potřeba pouze 1 termostat, 1 regulátor a 1zdroj napětí pro 1 obytnou místnost. V případě rozsáhlých instalací, kde příkon instalovaných konvektorů přesáhne 100 W, umístíme do podlahových konvektorů další regulátor a silnější zdroj napětí. Zapojení konzultujte s výrobcem. 10 PODLAHOVÉ KONVEKTORY DYNAMIC

11 PŘÍSLUŠENSTVÍ PRO KONVEKTORY 24V DC RTM101 pokojový termostat, topení/chlazení, plynulá změna otáček, útlumový režim, nastavení OFF, AUTO, TEMP, plynulé otáčky 1 5 Barva: bílá Komunikace: CIB protokol CIB parametry: 24V DC; 2,2W Rozměr: mm Stupeň krytí: IP30 SR201 regulátor ventilátorů pro dvoutrubkový systém CIB fancoil controller, regulační modul topení/chlazení, 2trubkový otopný systém, obsahuje čidlo teploty výměníku, pro konvektory FCT Provozní napětí: 24V DC Komunikace: CIB protokol Vstupy: 24V DC, řídící signál ze sběrnice a čidel Výstupy: řídící signál pro ventilátory, 24V DC pro termopohony DR60-24, DR napájecí zdroj 24V DC, umístění na DIN lištu Vstupní napětí: 240V /50Hz Výstupní napětí: 24V DC Výstupní jmenovitý DR W/2,5A výkon / proud: DR W/4,2A Z-TS24 Termoelektrický pohon, instalace na termostatický ventil, regulace průtoku ON/OFF Vstupní napětí: 24V DC Příkon při zapnutí: 6VA Příkon v provozu: 2,5W Doba otevírání / zavírání: 3 minuty Stupeň krytí: IP41 TE20 Externí čidlo teploty, funkce mrazová ochrana Typ senzoru: termistor Teplotní rozsah: -30 až +90 C Délka kabelu: 5 m Typ zapojení: 2 vodiče Z-TD001 přímý, Z-TE001 rohový termostatický ventil přímý a rohový, regulace průtoku otopného media systémem, instalace na vstupní trubku výměníku tepla Rozměr: DN15, NF norm Připojovací závit: M30 1,5 mm Max. provozní teplota 120 C Max. provozní tlak PN10 nastavení ventilu N k V (m 3 /h) 0,1 0,2 0,31 0,45 0,69 0,89 Z-RD002 přímý, Z-RE002 rohový uzavírací a regulační šroubení přímé a rohové, nastavení průtoku Rozměr: DN15, NF norm Připojovací závit: M30 1,5 mm Max. provozní teplota: 120 C Max. provozní tlak: PN10 T - otáčky 0,25 0,5 1,0 1,5 2,0 3,0 4,0 k V (m 3 /h) 0,13 0,22 0,43 0,65 0,85 1,25 1,7 DYNAMIC PODLAHOVÉ KONVEKTORY 11

12 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY SPECIFIKACE Byty, rodinné domy, kanceláře, chodby Vysoký tepelný výkon Nucená konvekce tangenciálními ventilátory Tichý chod Suché prostředí Bezpečné napětí 24V DC Nízká spotřeba elektrické energie Snadné ovládání TEPELNÝ VÝKON PARAMETRY Konvektor Výměník Ventilátor Provozní prostředí AKUSTICKÝ TLAK LpAmax [db(a)] OBJEM VZDUCHU [m 3 /h] Příklad kódu Jak objednat na str. 41 Délka Výškové ustavení nerezového koryta Mřížka typ Mřížka materiál Délka žebrované části Připojení otopného media 270 mm 90 mm mm v kroku po 400 mm 0 35 mm 250 mm příčná / lineární eloxovaný hliník, dřevo, nerez 60 mm 60 mm L-440 mm Max. provozní teplota 110 C Max. provozní tlak Průměr rotoru Provozní napětí Elektrické krytí 2 G1/2" vnitřní 1 MPa 40 mm bezpečné napětí 24V DC IP20 Regulace řídící napětí 0 10V (regulace SR201,...) Teplota okolí +2 až +40 C Relativní vlhkost 20 70% RYCHLOST FCT NR126 Podlahový konvektor FCT20-09, H=90 mm, Š=270 mm, L=2000 mm, nerezová vana, Al natur rám, Al natur lineární mřížka, instalovaná regulace SR201, konvektor 24V DC Q [W] 90/70/20 C otáčky/min Qn [W] 75/65/20 C otáčky/min Q [W] 70/55/20 C otáčky/min Q [W] 55/45/20 C otáčky/min PODLAHOVÉ KONVEKTORY DYNAMIC

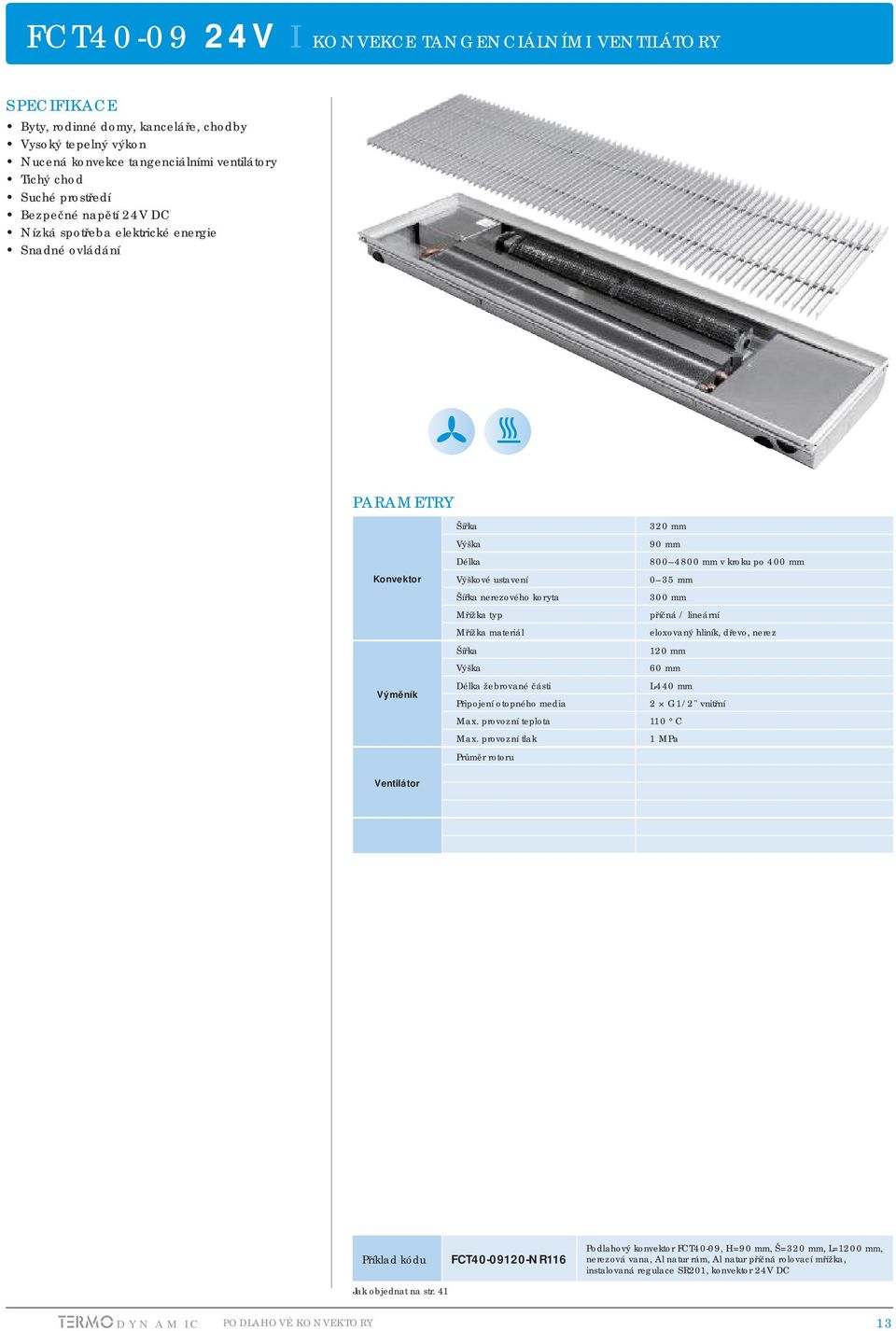

13 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY SPECIFIKACE Byty, rodinné domy, kanceláře, chodby Vysoký tepelný výkon Nucená konvekce tangenciálními ventilátory Tichý chod Suché prostředí Bezpečné napětí 24V DC Nízká spotřeba elektrické energie Snadné ovládání TEPELNÝ VÝKON Q [W] 90/70/20 C otáčky/min Qn [W] 75/65/20 C otáčky/min Q [W] 70/55/20 C otáčky/min Q [W] 55/45/20 C otáčky/min PARAMETRY Konvektor Výměník Ventilátor Provozní prostředí AKUSTICKÝ TLAK LpAmax [db(a)] OBJEM VZDUCHU [m 3 /h] Příklad kódu Jak objednat na str. 41 Délka Výškové ustavení nerezového koryta Mřížka typ Mřížka materiál Délka žebrované části Připojení otopného media FCT NR mm 90 mm mm v kroku po 400 mm 0 35 mm 300 mm příčná / lineární eloxovaný hliník, dřevo, nerez 120 mm 60 mm L-440 mm Max. provozní teplota 110 C Max. provozní tlak Průměr rotoru Provozní napětí Elektrické krytí 2 G1/2" vnitřní 1 MPa 40 mm bezpečné napětí 24V DC IP20 Regulace řídící napětí 0 10V (regulace SR201,...) Teplota okolí +2 až +40 C Relativní vlhkost 20 70% RYCHLOST Podlahový konvektor FCT40-09, H=90 mm, Š=320 mm, L=1200 mm, nerezová vana, Al natur rám, Al natur příčná rolovací mřížka, instalovaná regulace SR201, konvektor 24V DC DYNAMIC PODLAHOVÉ KONVEKTORY 13

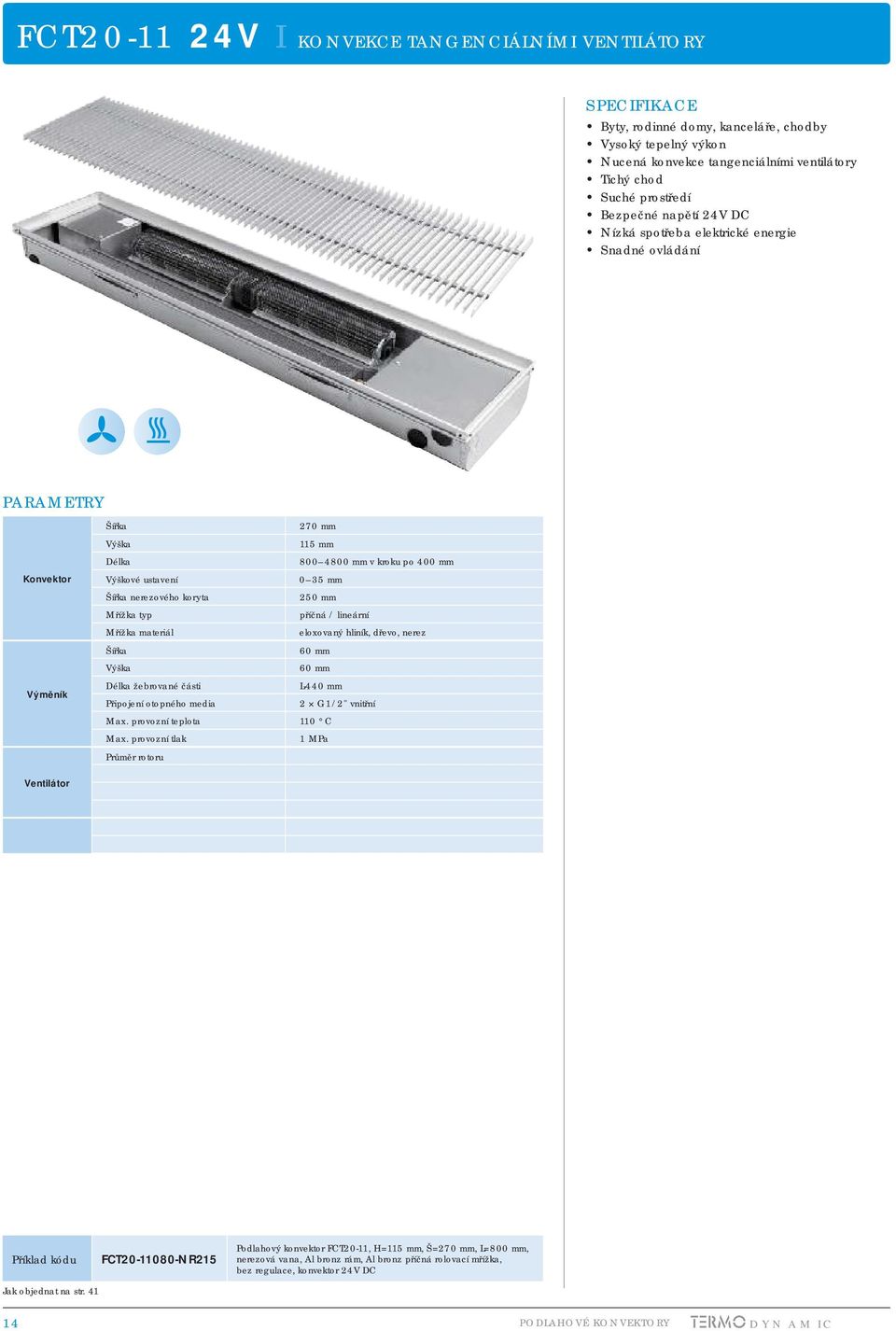

14 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY SPECIFIKACE Byty, rodinné domy, kanceláře, chodby Vysoký tepelný výkon Nucená konvekce tangenciálními ventilátory Tichý chod Suché prostředí Bezpečné napětí 24V DC Nízká spotřeba elektrické energie Snadné ovládání TEPELNÝ VÝKON PARAMETRY Konvektor Výměník Ventilátor Provozní prostředí AKUSTICKÝ TLAK LpAmax [db(a)] OBJEM VZDUCHU [m 3 /h] Příklad kódu Jak objednat na str. 41 Délka Výškové ustavení nerezového koryta Mřížka typ Mřížka materiál Délka žebrované části Připojení otopného media FCT NR mm 115 mm mm v kroku po 400 mm 0 35 mm 250 mm příčná / lineární eloxovaný hliník, dřevo, nerez 60 mm 60 mm L-440 mm Max. provozní teplota 110 C Max. provozní tlak Průměr rotoru Provozní napětí Elektrické krytí 2 G1/2" vnitřní 1 MPa 60 mm bezpečné napětí 24V DC IP20 Regulace řídící napětí 0 10V (regulace SR201,...) Teplota okolí +2 až +40 C Relativní vlhkost 20 70% RYCHLOST Podlahový konvektor FCT20-11, H=115 mm, Š=270 mm, L=800 mm, nerezová vana, Al bronz rám, Al bronz příčná rolovací mřížka, bez regulace, konvektor 24V DC Q [W] 90/70/20 C otáčky/min Qn [W] 75/65/20 C otáčky/min Q [W] 70/55/20 C otáčky/min Q [W] 55/45/20 C otáčky/min PODLAHOVÉ KONVEKTORY DYNAMIC

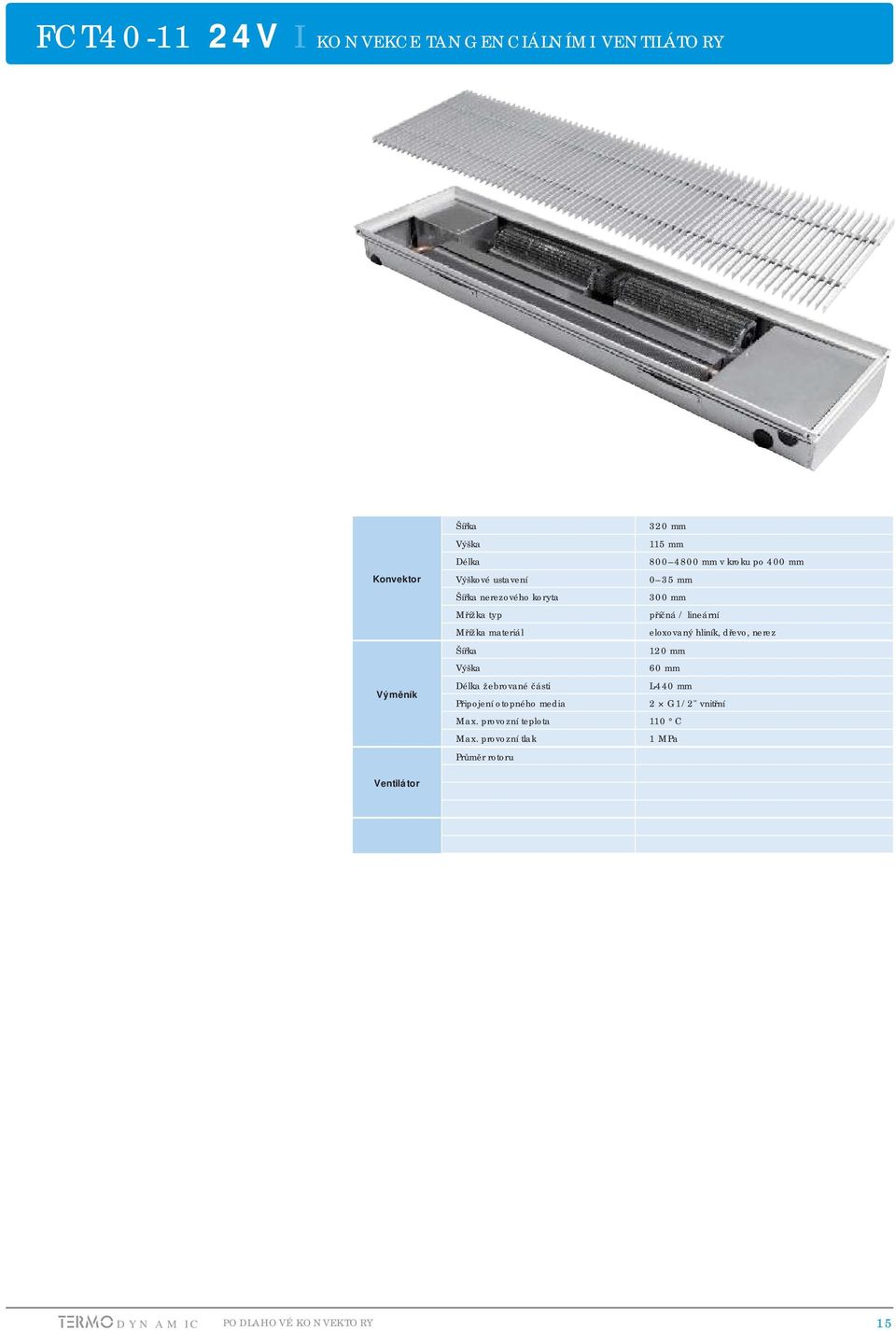

15 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY SPECIFIKACE Byty, rodinné domy, kanceláře, chodby Vysoký tepelný výkon Nucená konvekce tangenciálními ventilátory Tichý chod Suché prostředí Bezpečné napětí 24V DC Nízká spotřeba elektrické energie Snadné ovládání TEPELNÝ VÝKON Q [W] 90/70/20 C otáčky/min Qn [W] 75/65/20 C otáčky/min Q [W] 70/55/20 C otáčky/min Q [W] 55/45/20 C otáčky/min PARAMETRY Konvektor Výměník Ventilátor Provozní prostředí AKUSTICKÝ TLAK LpAmax [db(a)] OBJEM VZDUCHU [m 3 /h] Příklad kódu Jak objednat na str. 41 Délka Výškové ustavení nerezového koryta Mřížka typ Mřížka materiál Délka žebrované části Připojení otopného media 320 mm 115 mm mm v kroku po 400 mm 0 35 mm 300 mm příčná / lineární eloxovaný hliník, dřevo, nerez 120 mm 60 mm L-440 mm Max. provozní teplota 110 C Max. provozní tlak Průměr rotoru Provozní napětí Elektrické krytí 2 G1/2" vnitřní 1 MPa 60 mm bezpečné napětí 24V DC IP20 Regulace řídící napětí 0 10V (regulace SR201,...) Teplota okolí +2 až +40 C Relativní vlhkost 20 70% RYCHLOST FCT NR126 Podlahový konvektor FCT40-11, H=115 mm, Š=320 mm, L=3200 mm, nerezová vana, Al natur rám, Al natur lineární mřížka, instalovaná regulace SR201, konvektor 24V DC DYNAMIC PODLAHOVÉ KONVEKTORY 15

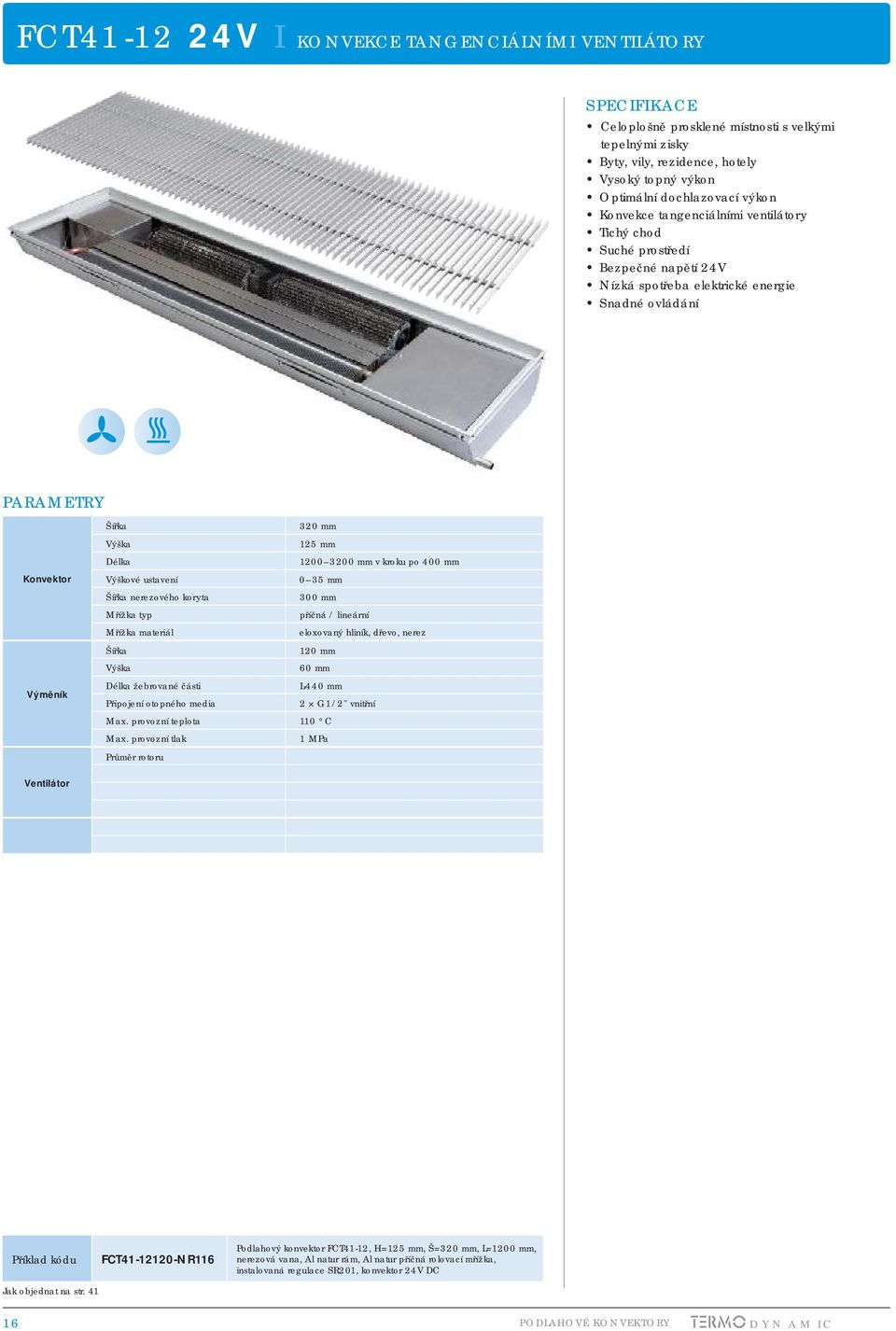

16 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY SPECIFIKACE Celoplošně prosklené místnosti s velkými tepelnými zisky Byty, vily, rezidence, hotely Vysoký topný výkon Optimální dochlazovací výkon Konvekce tangenciálními ventilátory Tichý chod Suché prostředí Bezpečné napětí 24V Nízká spotřeba elektrické energie Snadné ovládání TEPELNÝ VÝKON Q [W] 90/70/20 C otáčky/min PARAMETRY Konvektor Výměník Ventilátor Provozní prostředí Délka Výškové ustavení nerezového koryta Mřížka typ Mřížka materiál Délka žebrované části Připojení otopného media 320 mm 125 mm mm v kroku po 400 mm 0 35 mm 300 mm příčná / lineární eloxovaný hliník, dřevo, nerez 120 mm 60 mm L-440 mm Max. provozní teplota 110 C Max. provozní tlak Průměr rotoru Provozní napětí Elektrické krytí 2 G1/2" vnitřní 1 MPa 60 mm bezpečné napětí 24V DC IP20 Regulace řídící napětí 0 10V (regulace SR201,...) Teplota okolí +2 až +40 C Relativní vlhkost 20 70% Qn [W] 75/65/20 C otáčky/min Q [W] 70/55/20 C otáčky/min AKUSTICKÝ TLAK LpAmax [db(a)] OBJEM VZDUCHU [m 3 /h] RYCHLOST Q [W] 55/45/20 C otáčky/min Příklad kódu Jak objednat na str. 41 FCT NR116 Podlahový konvektor FCT41-12, H=125 mm, Š=320 mm, L=1200 mm, nerezová vana, Al natur rám, Al natur příčná rolovací mřížka, instalovaná regulace SR201, konvektor 24V DC PODLAHOVÉ KONVEKTORY DYNAMIC

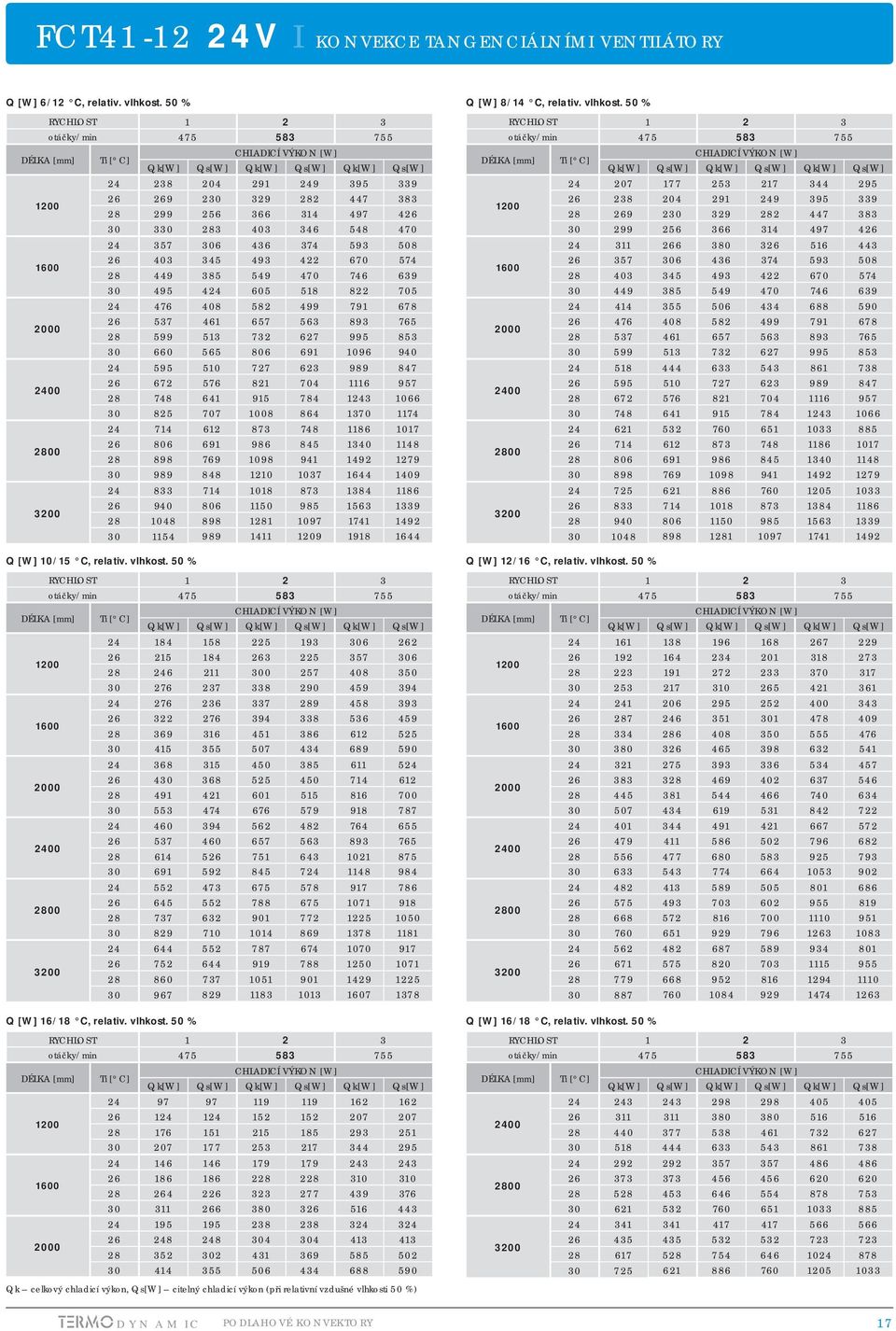

17 FCT V I KONVEKCE TANGENCIÁLNÍMI VENTILÁTORY Q [W] 6/12 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] Q [W] 10/15 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] Q [W] 16/18 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] Qk celkový chladicí výkon, Qs[W] citelný chladicí výkon (při relativní vzdušné vlhkosti 50 %) Q [W] 8/14 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] Q [W] 12/16 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] Q [W] 16/18 C, relativ. vlhkost. 50 % RYCHLOST otáčky/min Ti [ C] CHLADICÍ VÝKON [W] Qk[W] Qs[W] Qk[W] Qs[W] Qk[W] Qs[W] DYNAMIC PODLAHOVÉ KONVEKTORY 17

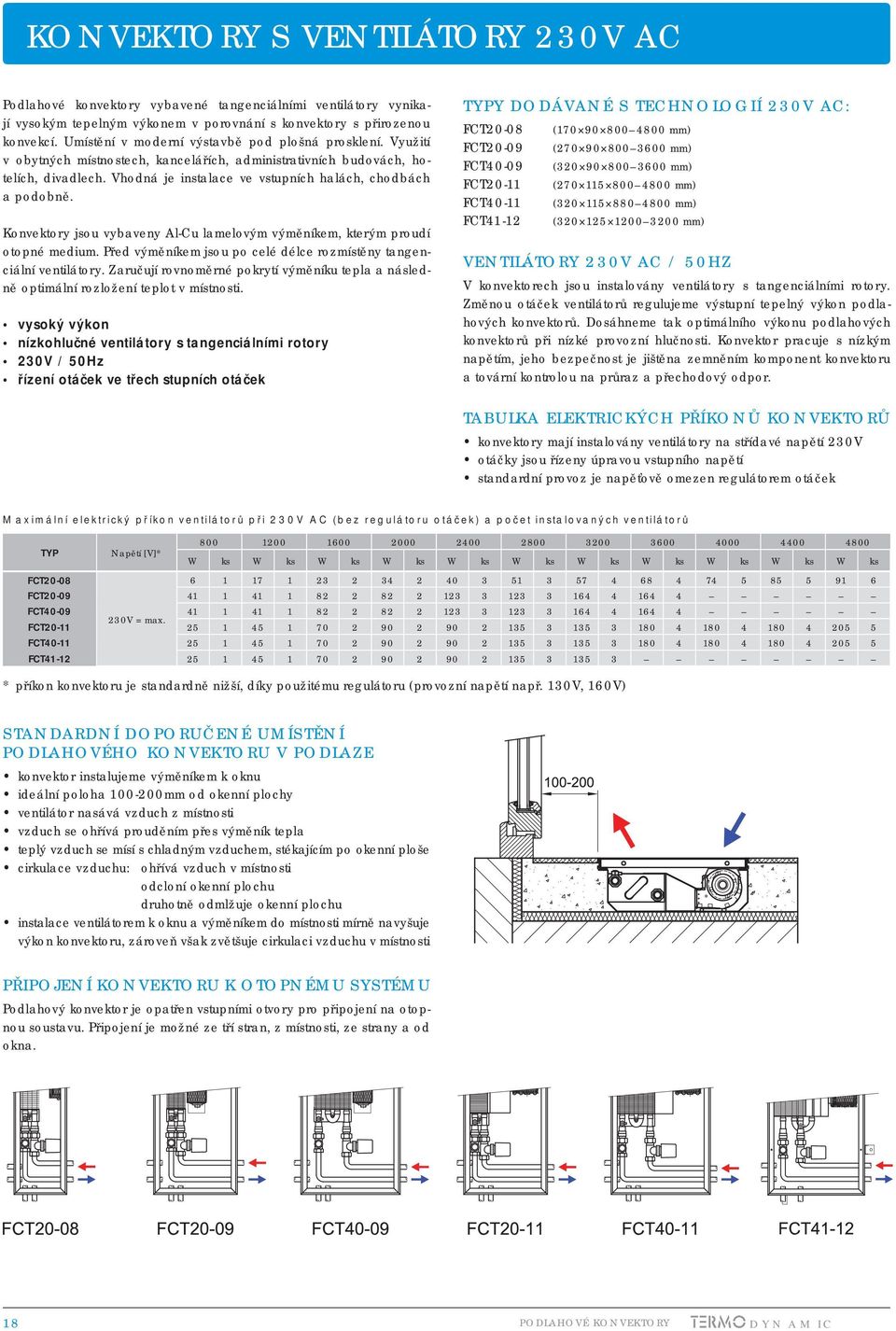

18 KONVEKTORY S VENTILÁTORY 230V AC Podlahové konvektory vybavené tangenciálními ventilátory vynikají vysokým tepelným výkonem v porovnání s konvektory s přirozenou konvekcí. Umístění v moderní výstavbě pod plošná prosklení. Využití v obytných místnostech, kancelářích, administrativních budovách, hotelích, divadlech. Vhodná je instalace ve vstupních halách, chodbách a podobně. Konvektory jsou vybaveny Al-Cu lamelovým výměníkem, kterým proudí otopné medium. Před výměníkem jsou po celé délce rozmístěny tangenciální ventilátory. Zaručují rovnoměrné pokrytí výměníku tepla a následně optimální rozložení teplot v místnosti. vysoký výkon nízkohlučné ventilátory s tangenciálními rotory 230V / 50Hz řízení otáček ve třech stupních otáček TYPY DODÁVANÉ S TECHNOLOGIÍ 230V AC: FCT20-08 ( mm) FCT20-09 ( mm) FCT40-09 ( mm) FCT20-11 ( mm) FCT40-11 ( mm) FCT41-12 ( mm) VENTILÁTORY 230V AC / 50HZ V konvektorech jsou instalovány ventilátory s tangenciálními rotory. Změnou otáček ventilátorů regulujeme výstupní tepelný výkon podlahových konvektorů. Dosáhneme tak optimálního výkonu podlahových konvektorů při nízké provozní hlučnosti. Konvektor pracuje s nízkým napětím, jeho bezpečnost je jištěna zemněním komponent konvektoru a tovární kontrolou na průraz a přechodový odpor. TABULKA ELEKTRICKÝCH PŘÍKONŮ KONVEKTORŮ konvektory mají instalovány ventilátory na střídavé napětí 230V otáčky jsou řízeny úpravou vstupního napětí standardní provoz je napěťově omezen regulátorem otáček Maximální elektrický příkon ventilátorů při 230V AC (bez regulátoru otáček) a počet instalovaných ventilátorů TYP Napětí [V]* W ks W ks W ks W ks W ks W ks W ks W ks W ks W ks W ks FCT FCT FCT V = max. FCT FCT FCT * příkon konvektoru je standardně nižší, díky použitému regulátoru (provozní napětí např. 130V, 160V) STANDARDNÍ DOPORUČENÉ UMÍSTĚNÍ PODLAHOVÉHO KONVEKTORU V PODLAZE konvektor instalujeme výměníkem k oknu ideální poloha mm od okenní plochy ventilátor nasává vzduch z místnosti vzduch se ohřívá prouděním přes výměník tepla t eplý vzduch se mísí s chladným vzduchem, stékajícím po okenní ploše cirkulace vzduchu: ohřívá vzduch v místnosti odcloní okenní plochu druhotně odmlžuje okenní plochu instalace ventilátorem k oknu a výměníkem do místnosti mírně navyšuje výkon konvektoru, zároveň však zvětšuje cirkulaci vzduchu v místnosti PŘIPOJENÍ KONVEKTORU K OTOPNÉMU SYSTÉMU Podlahový konvektor je opatřen vstupními otvory pro připojení na otopnou soustavu. Připojení je možné ze tří stran, z místnosti, ze strany a od okna. 18 PODLAHOVÉ KONVEKTORY DYNAMIC

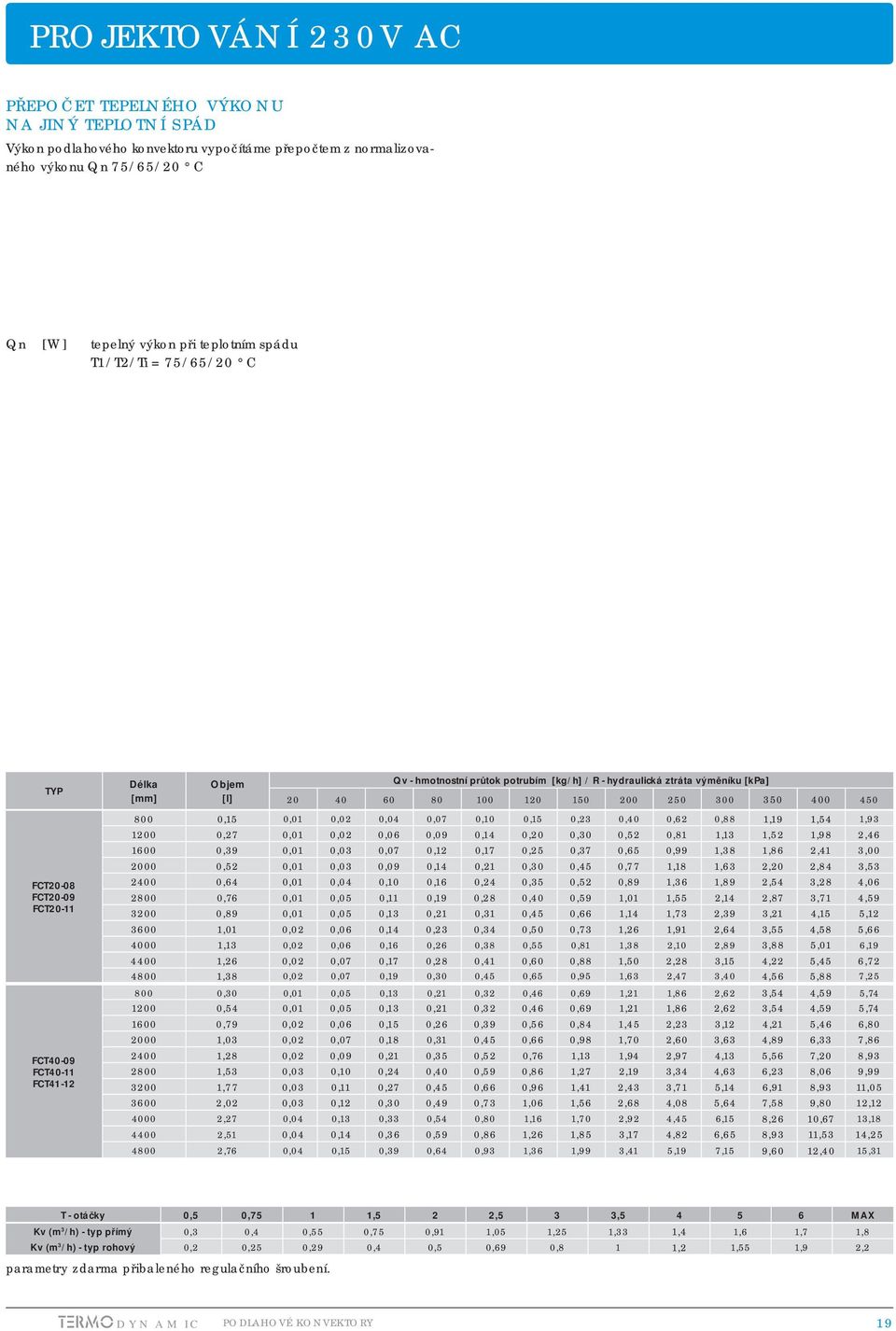

19 PROJEKTOVÁNÍ 230V AC PŘEPOČET TEPELNÉHO VÝKONU NA JINÝ TEPLOTNÍ SPÁD Výkon podlahového konvektoru vypočítáme přepočtem z normalizovaného výkonu Qn 75/65/20 C Qn [W] tepelný výkon při teplotním spádu T1/T2/Ti = 75/65/20 C ψ [-] koeficient hmotnostního průtoku (pro obvyklé průtoky ψ=1) T1 [ C] vstupní teplota vody T2 [ C] výstupní teplota vody Ti [ C] teplota místnosti m [-] teplotní exponent m ΔT T1+ T 2 Q = Qn* Ψ * [W]; kde ΔT = Ti 50 2 m=1,072 pro FCT20-08 m=1,083 pro FCT20-09 m=1,102 pro FCT40-09 m=1,074 pro FCT20-11 m=1,073 pro FCT40-11 m=1,017 pro FCT41-12 RYCHLÝ ORIENTAČNÍ PŘEPOČET NA Ti=22 C A Ti=15 C chcete-li znát výkon konvektoru při pokojové teplotě 22 C nebo na chodbě při 15 C tepelný výkon vybraného konvektoru vynásobte koeficientem k pro Ti=22 C, k=0,95 Např.: Q[55/45/22 C] = 0,95 * Q[55/45/20 C] [ C] PRŮTOK TOPNÉ VODY VÝMĚNÍKEM M = 0,86Q/(T1-T2) [kg/h] M [kg/h] hmotnostní průtok topné vody výměníkem Q [W] tepelný výkon konvektoru T1 T2 [ C] rozdíl vstupní a výstupní teploty 0,86 [-] konstanta pro přepočet jednotek JAK DIMENZOVAT KONVEKTOR DLE AKUSTICKÝCH PARAMETRŮ tepelnou ztrátu místnosti musí pokrýt výkon konvektoru při dodržení akustických parametrů povolené hladiny hlučnosti jsou stanoveny národní legislativou rozdílné minimální hladiny hlučnosti jsou požadovány v obytných místnostech, nemocnicích, kancelářích, hotelích apod. tepelný výkon konvektoru s ventilátorem projektujeme na stupeň otáček, který plní nejnižší požadovanou úroveň akustického tlaku v místnosti tabulky akustického tlaku L pamax [db(a)] jsou uvedeny u jednotlivých typů podlahových konvektorů uvedené akustické parametry jsou měřeny úhlopříčně ve vzdálenosti 1 m nad zařízením a 1 m od zařízení směrem do místnosti akustické pole se může měnit: dle umístění konvektoru v místnosti a jeho správné instalaci dle členitosti místnosti (rohy, příčky, podhledy) a její rozlohy dle vybavení místnosti (počtu tlumících prvků): stoly, židle, koberce, skříně instalací více konvektorů do jedné místnosti v určitých případech (např. umístění v rohu) se mohou parametry navýšit i o 3dB(A) pro Ti=15 C, k=1,12 Např.: Q[75/65/15 C] = 1,12 * Qn[75/65/20 C] HYDRAULICKÉ ZTRÁTY VÝMĚNÍKŮ TYP FCT20-08 FCT20-09 FCT20-11 FCT40-09 FCT40-11 FCT41-12 Délka [mm] Objem [l] Qv - hmotnostní průtok potrubím [kg/h] / R - hydraulická ztráta výměníku [kpa] ,15 0,01 0,02 0,04 0,07 0,10 0,15 0,23 0,40 0,62 0,88 1,19 1,54 1, ,27 0,01 0,02 0,06 0,09 0,14 0,20 0,30 0,52 0,81 1,13 1,52 1,98 2, ,39 0,01 0,03 0,07 0,12 0,17 0,25 0,37 0,65 0,99 1,38 1,86 2,41 3, ,52 0,01 0,03 0,09 0,14 0,21 0,30 0,45 0,77 1,18 1,63 2,20 2,84 3, ,64 0,01 0,04 0,10 0,16 0,24 0,35 0,52 0,89 1,36 1,89 2,54 3,28 4, ,76 0,01 0,05 0,11 0,19 0,28 0,40 0,59 1,01 1,55 2,14 2,87 3,71 4, ,89 0,01 0,05 0,13 0,21 0,31 0,45 0,66 1,14 1,73 2,39 3,21 4,15 5, ,01 0,02 0,06 0,14 0,23 0,34 0,50 0,73 1,26 1,91 2,64 3,55 4,58 5, ,13 0,02 0,06 0,16 0,26 0,38 0,55 0,81 1,38 2,10 2,89 3,88 5,01 6, ,26 0,02 0,07 0,17 0,28 0,41 0,60 0,88 1,50 2,28 3,15 4,22 5,45 6, ,38 0,02 0,07 0,19 0,30 0,45 0,65 0,95 1,63 2,47 3,40 4,56 5,88 7, ,30 0,01 0,05 0,13 0,21 0,32 0,46 0,69 1,21 1,86 2,62 3,54 4,59 5, ,54 0,01 0,05 0,13 0,21 0,32 0,46 0,69 1,21 1,86 2,62 3,54 4,59 5, ,79 0,02 0,06 0,15 0,26 0,39 0,56 0,84 1,45 2,23 3,12 4,21 5,46 6, ,03 0,02 0,07 0,18 0,31 0,45 0,66 0,98 1,70 2,60 3,63 4,89 6,33 7, ,28 0,02 0,09 0,21 0,35 0,52 0,76 1,13 1,94 2,97 4,13 5,56 7,20 8, ,53 0,03 0,10 0,24 0,40 0,59 0,86 1,27 2,19 3,34 4,63 6,23 8,06 9, ,77 0,03 0,11 0,27 0,45 0,66 0,96 1,41 2,43 3,71 5,14 6,91 8,93 11, ,02 0,03 0,12 0,30 0,49 0,73 1,06 1,56 2,68 4,08 5,64 7,58 9,80 12, ,27 0,04 0,13 0,33 0,54 0,80 1,16 1,70 2,92 4,45 6,15 8,26 10,67 13, ,51 0,04 0,14 0,36 0,59 0,86 1,26 1,85 3,17 4,82 6,65 8,93 11,53 14, ,76 0,04 0,15 0,39 0,64 0,93 1,36 1,99 3,41 5,19 7,15 9,60 12,40 15,31 PARAMETRY REGULAČNÍHO ŠROUBENÍ T - otáčky 0,5 0,75 1 1,5 2 2,5 3 3, MAX Kv (m 3 /h) - typ přímý 0,3 0,4 0,55 0,75 0,91 1,05 1,25 1,33 1,4 1,6 1,7 1,8 Kv (m 3 /h) - typ rohový 0,2 0,25 0,29 0,4 0,5 0,69 0,8 1 1,2 1,55 1,9 2,2 parametry zdarma přibaleného regulačního šroubení. DYNAMIC PODLAHOVÉ KONVEKTORY 19

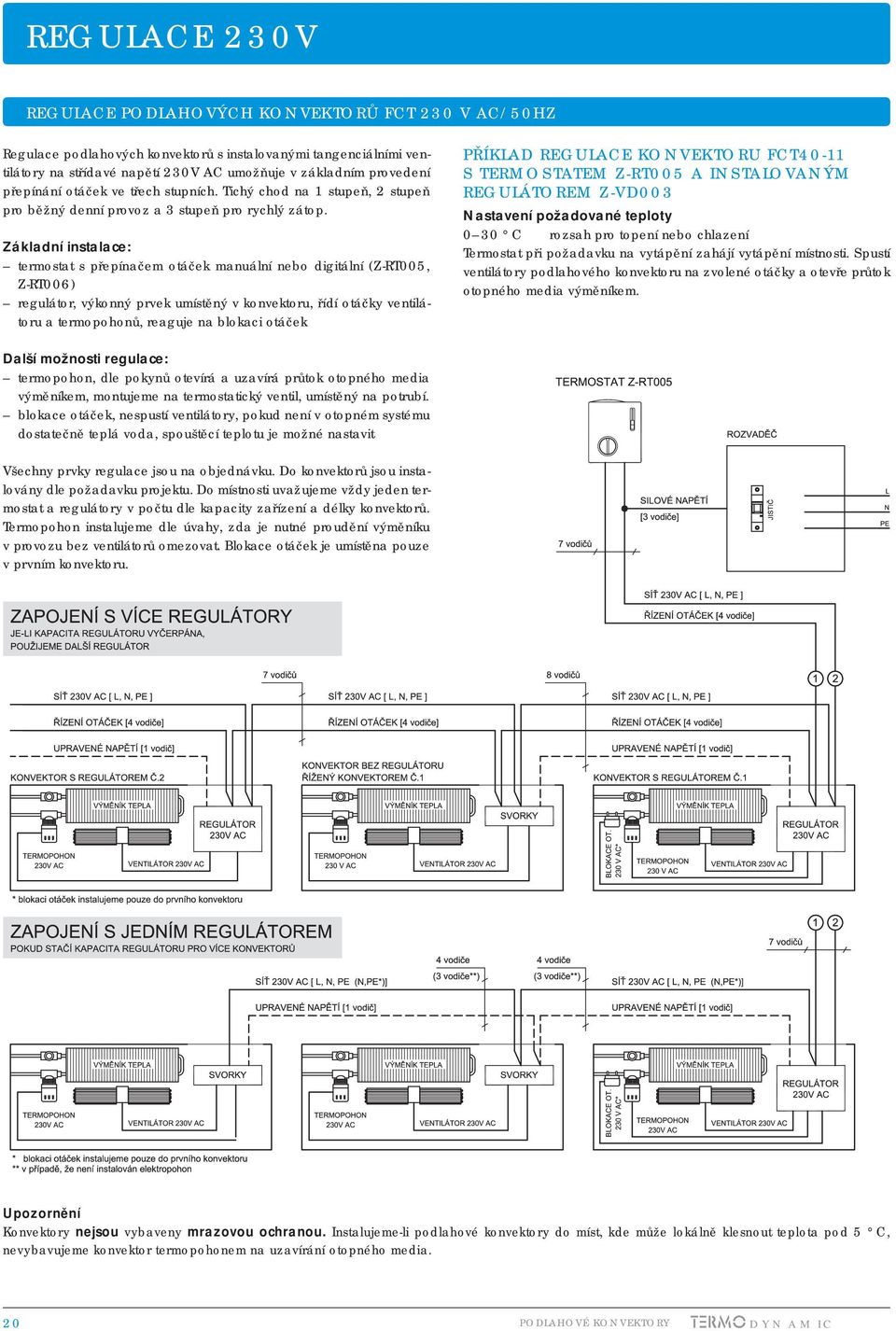

20 REGULACE 230V REGULACE PODLAHOVÝCH KONVEKTORŮ FCT 230 V AC/50HZ Regulace podlahových konvektorů s instalovanými tangenciálními ventilátory na střídavé napětí 230V AC umožňuje v základním provedení přepínání otáček ve třech stupních. Tichý chod na 1 stupeň, 2 stupeň pro běžný denní provoz a 3 stupeň pro rychlý zátop. Základní instalace: termostat s přepínačem otáček manuální nebo digitální (Z-RT005, Z-RT006) regulátor, výkonný prvek umístěný v konvektoru, řídí otáčky ventilátoru a termopohonů, reaguje na blokaci otáček PŘÍKLAD REGULACE KONVEKTORU FCT40-11 S TERMOSTATEM Z-RT005 A INSTALOVANÝM REGULÁTOREM Z-VD003 Nastavení požadované teploty 0 30 C rozsah pro topení nebo chlazení Termostat při požadavku na vytápění zahájí vytápění místnosti. Spustí ventilátory podlahového konvektoru na zvolené otáčky a otevře průtok otopného media výměníkem. Další možnosti regulace: termopohon, dle pokynů otevírá a uzavírá průtok otopného media výměníkem, montujeme na termostatický ventil, umístěný na potrubí. blokace otáček, nespustí ventilátory, pokud není v otopném systému dostatečně teplá voda, spouštěcí teplotu je možné nastavit Všechny prvky regulace jsou na objednávku. Do konvektorů jsou instalovány dle požadavku projektu. Do místnosti uvažujeme vždy jeden termostat a regulátory v počtu dle kapacity zařízení a délky konvektorů. Termopohon instalujeme dle úvahy, zda je nutné proudění výměníku v provozu bez ventilátorů omezovat. Blokace otáček je umístěna pouze v prvním konvektoru. Upozornění Konvektory nejsou vybaveny mrazovou ochranou. Instalujeme-li podlahové konvektory do míst, kde může lokálně klesnout teplota pod 5 C, nevybavujeme konvektor termopohonem na uzavírání otopného media. 20 PODLAHOVÉ KONVEKTORY DYNAMIC

21 PŘÍSLUŠENSTVÍ PRO KONVEKTORY 230V AC Z-DS002 Jednoduchý přepínač otáček se třemi stupni rychlosti Stavy přepínače: 0, 1, 2, 3 Provozní napětí: 230V / 50Hz Maximální spínaný proud: 6 (2) A Stupeň krytí: IP30 Barva: bílá Rozměr: mm Z-RT001 + Z-RT002 topení manuální pokojový termostat Z-RT001 umístěný na základové desce Z-RT002, použití pro topení, v této kombinaci je možné vypnutí ventilátorů při zachování regulace termopohonů termostatem (temperace místnosti) Rozsah teplot: C Stavy přepínače: Otáčky: 1, 2, 3 Vypínač: 0/1 Provozní napětí: 230V / 50Hz Maximální spínaný proud: 6 (2) A Stupeň krytí: IP30 (termostat) Barva: bílá Rozměr: mm Z-RT004 topení/chlazení pokojový termostat s přepínačem 3 stupňů otáček, pro topení a chlazení Rozsah teplot: 8 30 C Stavy přepínačů: Otáčky: 0, 1, 2, 3 Přepínač: topení / chlazení Provozní napětí: 230V / 50Hz Maximální spínaný proud: 6 (2) A Stupeň krytí: IP30 Barva: bílá Rozměr: mm Z-RT005 topení pokojový termostat s přepínačem 3 stupňů otáček, pro topení Rozsah teplot: 8 30 C Stavy přepínačů: Otáčky: 0, 1, 2, 3 Provozní napětí: 230V / 50Hz Maximální spínaný proud: 6 (2) A Stupeň krytí: IP30 Barva: bílá Rozměr: mm Z-RT006 topení, chlazení pokojový termostat s modře podsvíceným LCD displejem, týdenní program, 8 časových bloků/den, manuální nebo automatické přepínání otáček, režim topení / chlazení pro 2trubkové i 4trubkové podlahové konvektory Rozsah teplot: 0 49 C Režimy: Komfortní, Útlumový a Ochranný režim Otáčky: 1,2,3 nebo automatické Provozní napětí: 230V / 50Hz Příkon: max. 8VA Zatížitelnost výstupů: 5 (2)A Stupeň krytí: IP30 Barva: RAL9003 bílá Rozměr: mm Pro instalaci je nutné použít obdélníkovou podomítkovou krabici ARG71, dodáváme jako součást termostatu DYNAMIC PODLAHOVÉ KONVEKTORY 21
