VORTEX Čerpadla na užitkovou vodu

Rozměr: px
Začít zobrazení ze stránky:

Download "VORTEX Čerpadla na užitkovou vodu"

Transkript

1 VORTEX Čerpadla na užitkovou vodu Technická stavba Čerpadla Motory Příslušenství Náhradní díly Tabulka Výměna dílů

2 VORTEX Čerpadla na užitkovou vodu 3 Čerpadlo BW-SL 154 se samoučící technologií 8 Čerpadla na užitkovou vodu s kulovým motorem 8 Originální princip kulového motoru 9 Regulační komponenty 10 Čerpadla na užitkovou vodu s tělesem čerpadla V 11 Čerpadla na užitkovou vodu s tělesem čerpadla R 1/2" 12 Technické údaje 13 Motory a náhradní díly 14 Příslušenství 15 Odvzdušňovací příruba 16 Cirkulační regulátor 17 Čerpadla na užitkovou vodu BW/BWZ Tabulka Výměna dílů Impresum Vydavatel: Deutsche Vortex GmbH & Co. KG Kästnerstraße 6 D Ludwigsburg Germany Dotisk, kopírování a překládání, i jen určitých částí, je dovoleno pouze s naším předchozím písemným souhlasem a když je uveden zdroj. Je vyhrazeno právo na změny a odchylky ve vyobrazení. Ručení je vyloučeno. Grafická úprava a výroba: Hela Werbung GmbH 2 VORTEX

3 Čerpadlo BW-SL 154 se samoučící technologií Samoučící čerpadlo pro užitkovou vodu V naší nové brožuře Čerpadla na užitkovou vodu Vás jako jediní seznámíme se skutečnou světovou novinkou: naším novým, samoučícím čerpadlem na užitkovou vodu BW-SL 154 se samoučící technologií. Na trhu nenajdete nic srovnatelného. Čerpadlo BW-SL 154 je technicky vyzrálé a ve své funkci jedinečné. Na těchto prvních stránkách bychom Vám chtěli podat přehled všech aspektů čerpadla BW-SL 154: jak funguje, jaké výhody Vám přináší, jak snadno a pohodlně šetří energii a současně náklady. Od strany 8 pak naleznete podrobné informace o celém rozsáhlém programu produktů našich čerpadel na užitkovou vodu. Hartmut Kuhr a Pino Brösamle, Obchodní vedoucí VORTEX 3

4 Čerpadlo BW-SL 154 se samoučící technologií Potřebujete teplou vodu? To si budeme pamatovat. Dopřejte si ten komfort, abyste se nemuseli o všechno starat. Nepřekonatelný komfort v kombinaci s opravdovým šetřením energií kdo to může nabídnout? Pouze naše nové inteligentní čerpadlo na užitkovou vodu BW-SL 154 se samoučící technologií. Vedle největších výhod tohoto výrobku (viz strana 5) se naše čerpadlo učí už od prvního dne. Není potřeba provádět žádné zadávání parametrů zařízení jako je teplota aj. tomu říkáme nepřekonatelný komfort. Příklad výpočtu k šetření energií a náklady Další výhody diky samoučící technologii: Rozpoznání víkendů a dovolených Funkce dálkového ovládání (na požádání: čerpadlo se rozběhne ihned po odběru vody) Zrychlené přeučení při změně obvyklých odebíraných množství (např. zimní / letní čas) Rozpoznání vadného zpětného ventilu ( diodová kontrolka) Nucené vypnutí při chodu na sucho Snížený výskyt vápenatých usazenin Šetření životního prostředí a zdrojů při optimálním komfortu Roční klesání výdajů* na příkladu průměrného rodinného domku Elektrický ohřev Euro 201, Ohřev pomocí topného oleje Euro 94, Plynový ohřev Euro 78, *) oproti tomu dlouhodobý provoz čerpadla 4 VORTEX

5 Optimální zásobování při minimální spotřebě energie Takto šetříte čas a snižujete náklady Komfortní nastavení pomocí otočného spínače plynule od maximálního šetření energií až po maximální komfort. Nabízíme absolutně nejlepší předběžnou přípravu teplé vody. Šetření nákladů za energii Optimálními intervaly chodu čerpadla je docíleno minimální spotřeby energie. Toho u tradičních řízení čerpadel nelze dosáhnout. Samoučící efekt odběrových zvyklostí Čerpadlo se za velmi krátkou dobu samočinně naučí zvyklosti spotřebitele vzhledem k odběrům teplé vody (samoučící technologií). Ochrana proti legionele Automatické rozpoznání nutné desinfekce 1, tzn., že se o tepelnou desinfekce cirkulačního oběhu stará čerpadlo samo (samoučící technologií). Nejjednodušší montáž Několika málo pohyby ruky je tepelný příložný senzor namontován. Připevnit kabelovým vazačem a hotovo! 1 ) Funkce je zaručena pouze tehdy, pokud kotel disponuje funkcí ochrany před legionelou. V typickém rodinném domku se snižují ročně ztráty energií pro odběr proudu čerpadla z 200 kwh na...pro energii nutnou pro ohřev vzniklou provozem čerpadla z 15 kwh 900 kwh 80 kwh Čerpadlo se samoučící technologií Čerpadlo v dlouhodobém provozu 2 ) oproti tomu dlouhodobý provoz čerpadla VORTEX 5

6 Komfortněji to nejde... Význam samoučících komfortních nastavení Mezinastavení jsou možná (postupná regulace) 1 Maximální šetření energií, minimální doba chodu čerpadla 2 Běžný komfort, krátká doba chodu čerpadla 3 Základní nastavení dobrý komfort, střední doba chodu čerpadla 4 Velmi dobrý komfort, běžná doba chodu čerpadla 5 Maximální komfort, zvýšená doba chodu čerpadla Indikované provozní stavy Zelené trvalé světlo Čerpadlo běží. Cirkulace na požádání, naučená nebo desinfekční chod. Zelené blikající světlo Čerpadlo neběží. Ochlazování nebo při naučené době nepřítomnosti. Zeleno červené blikající světlo Čerpadlo běží. Ale: Zpětný ventil nezavírá. Červené blikající světlo Čerpadlo běží. Ale: Spojení ke kabelu čidla je přerušeno. Červené trvalé světlo Čerpadlo neběží. Chod na sucho nebo zpětný ventil je blokován nebo kabelová skříň je připevněna volně. 6 VORTEX

7 Čerpadlo BW-SL 154 se samoučící technologií Vybalit, namontovat a hotovo. Tak snadné to je. V několika málo krocích je čerpadlo napojeno. Instalujte kabelovou skříň a zapněte čerpadlo. Princip funkce Je podán požadavek na teplou vodu. Přívod se ohřívá. Čerpadlo to rozpozná (teplotní senzor). Čerpadlo se rozběhne a zapamatuje si dobu odběru teplé vody. Od té doby bude čerpadlo samo připravovat teplou vodu k takto naučenému termínu. Zelené trvalé světlo: Čerpadlo běží Optimalizace doby chodu Čerpadlo běží jen na základě požadavku (viz výše), v naučených termínech nebo z důvodu dezinfekčního chodu. Teplá voda je po určité době dopravována již jen k místu posledního odběru a již ne až k čerpadlu. Jestliže dojde k požadavku na teplou vodu, zatímco je cirkulační potrubí teplé, čerpadlo se nerozběhne. Když cirkulační potrubí vychládá (není požadavek na teplou vodu), čerpadlo neběží. V naučené době nepřítomnosti čerpadlo neběží (výjimka: naučený dezinfekční a vymývací chod vždy po 24 hodinách). Zelené přerušované světlo: Čerpadlo neběží (připraveno k provozu) VORTEX 7

8 Originální princip kulového motoru od firmy VORTEX Komponenty 11 1 Kulový motor 2 Rotor 3 Těsnicí kroužek 4 Těleso čerpadla V 5 Přesuvná šroubení 6 Těleso čerpadla R 1/2" 7 Zpětný ventil 8 Kulový uzavírací kohout 9 Teplotní senzor 10 Kabelová skříň 11 Příložní teplotní senzor 12 Izolační pánvička 13 Přesuvná matice 10 Izolační pánvička vyhovuje pro obě tělesa čerpadla. Brání zbytečnému ochlazení tělesa čerpadla. Izolační pánvička je nabízena jako příslušenství (sériové vybavení u čerpadla BW-SL 154). Vysoce kvalitní komponenty zaručují bezproblémový průběh funkcí. Magnetické pole vytvořené v motoru působí přímo na magneticky reagující rotor. Speciální tvarování a výběr materiálu ložisek rotoru a ložiskového čepu zaručují tichou funkci kulového motoru bez vůle. Kulový motor vyžaduje pouze těsnicí kroužek mezi motorem a tělesem čerpadla. Je odolný proti zkratu a nevyžaduje žádnou ochranu motoru. Rotor lze bez problémů čistit nebo vyměnit. Přesuvná matice Přesuvná matice umožňuje rychle oddělit motor od tělesa čerpadla. Tím je usnadněno čistění, resp. odvápňování úseku vedoucího vodu. Těleso čerpadla Těleso čerpadla V Vnější závit 1 1/4", sériové se šroubovacími / pájecími fi tinky 1/2" vnější / Ø 15 vnitřní Na přání lze dodat také bez přesuvných šroubení nebo s jinými přesuvnými šroubeními, viz příslušenství na straně 14. Těleso čerpadla R 1/2" Vnitřní závit 1/2" Na přání lze dodat také se sadou tlakových fi tinků 1/2" vnější x Ø 15 vnitřní. 8 VORTEX

9 Regulační komponenty Společnost VORTEX klade úsporu energie a uživatelský komfort na první místo. Regulační komponenty fi rmy VORTEX umožňují splnit předpisy Vyhlášky o úspoře energie (EnEV) pro samočinné zapínání a vypínání čerpadla na užitkovou vodu a omezování teploty teplé vody. Spínací hodiny a multifunkční modul lze otočit o 360 a i když jsou třeba instalovány v nevhodných místech, umožňují, aby obslužné a zobrazovací pole bylo optimálně vidět. Teplotní senzory se nacházejí přímo na části vedoucí vodu a poskytují proto pro spínací automatiku přesné teploty. Víko nebo regulační komponenty Termostat proti usazování vodního kamene (bez obr.) Pevně nastavené spínací teploty: Teplota zapnutí: 45 C / teplota vypnutí: 65 C Zvenku neviditelný Možnost kombinace se spínacími hodinami Z 152 Elektronický regulační termostat ERT Průběžně regulovatelný od 35 C do 90 C Bod zapnutí 7 K pod teplotou vypnutí Světelná dioda jako indikátor provozu Mechanické spínací hodiny Z 152 S časovým rozsahem pro 24 hodin Nejmenší časový úsek 15 minut Lze kombinovat s termostatem proti usazování vodního kamene KT Provozní stavy: pomocí hodin, trvalý chod, trvalé zastavení Zpětný ventil a kulový uzavírací kohout Správná funkce cirkulačního systému je zaručena pouze se zpětným ventilem sladěným s čerpadlem. V tělese čerpadla V je integrován zpětný ventil a kulový uzavírací kohout. U čerpadel s tělesem čerpadla R 1/2" je nutné zpětný ventil a kulový uzavírací kohout dodatečně instalovat (viz příslušenství na straně 14). Multifunkční modul M 153+ Digitální spínací hodiny a elektronický regulační termostat v jedné obslužné jednotce Snadno srozumitelné programování logickým prováděním obsluhy tlačítky + a OK Pět pevně předprogramovaných spínacích programů P1: Trvalý provoz P2: Noční vypnutí od 22 5 hodin P3: ZAP-VYP v taktu 15 minut P4: Doby chodu Po Ne 5 9 hod., hod., hod. P5: Doby chodu Po Pá 5 9 hod., hod., hod., So/Ne 6 23 hod. Možnost vytvoření vlastního spínacího programu Ochrana proti legionelám: K provedení dezinfekce cirkulačního okruhu užitkové vody musíte nastavit doby spouštění procesu dezinfekce (doba = 1 hod.) u topného kotle i u čerpadla užitkové vody na identické hodnoty. Teplota vypnutí termostatu v krocích po 5, volitelná od 35 C do 90 C Bod zapnutí 7 K pod teplotou vypnutí Rezerva chodu, indikátor režimu Busy a 230 V Přechod na zimní/letní čas stisknutím tlačítka Samoučící modul SL 154 Samočinně se naučí obvyklé odběry teplé vody a předem připraví teplou vodu Podrobné informace viz strany 3 až 7 Optimálními intervaly chodu čerpadla je docíleno minimální spotřeby energie. VORTEX 9

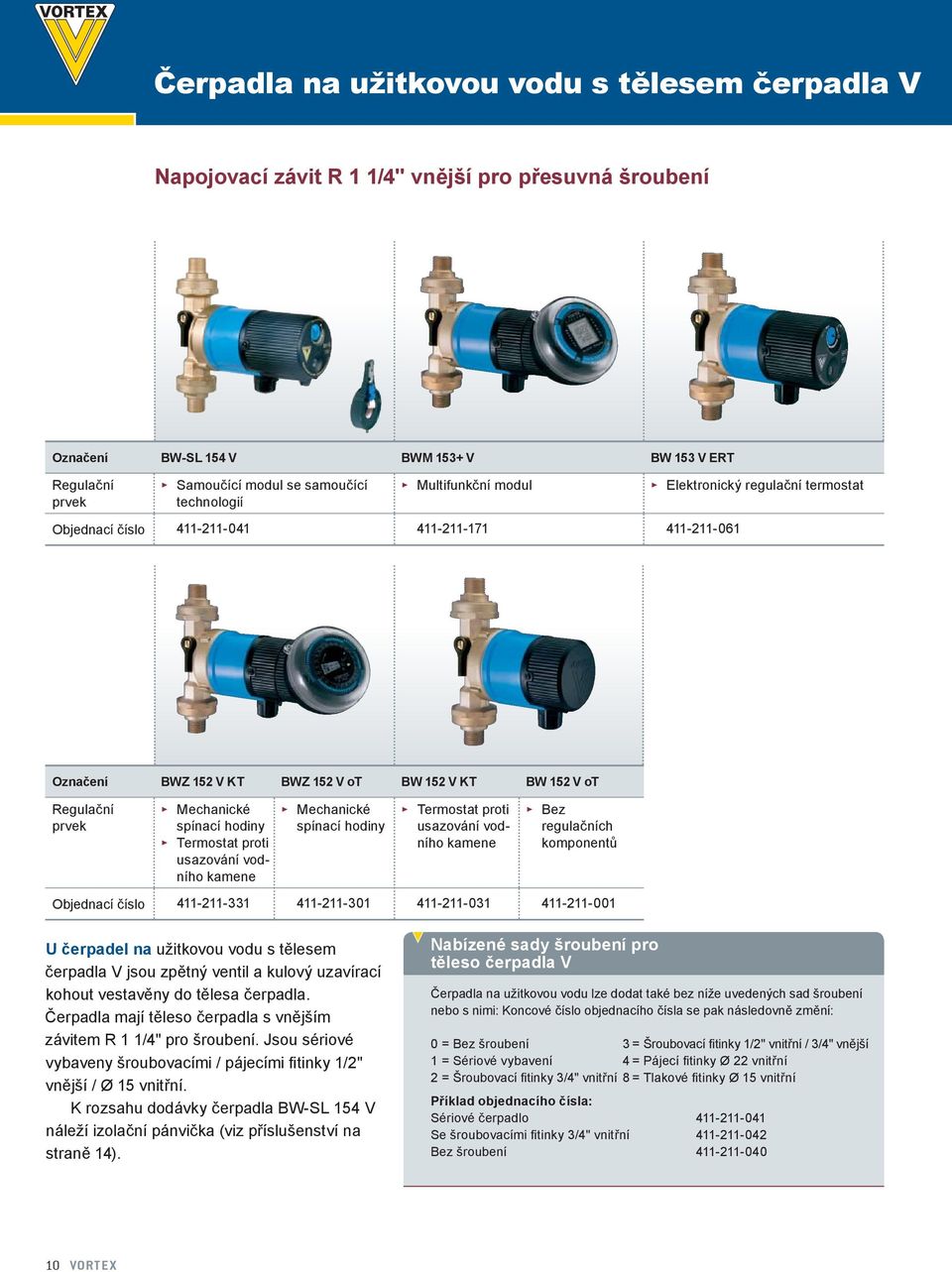

10 Čerpadla na užitkovou vodu s tělesem čerpadla V Napojovací závit R 1 1/4" vnější pro přesuvná šroubení Označení BW-SL 154 V BWM 153+ V BW 153 V ERT Regulační prvek Samoučící modul se samoučící technologií Multifunkční modul Objednací číslo Elektronický regulační termostat Označení BWZ 152 V KT BWZ 152 V ot BW 152 V KT BW 152 V ot Regulační prvek Mechanické spínací hodiny Termostat proti usazování vodního kamene Mechanické spínací hodiny Termostat proti usazování vodního kamene Bez regulačních komponentů Objednací číslo U čerpadel na užitkovou vodu s tělesem čerpadla V jsou zpětný ventil a kulový uzavírací kohout vestavěny do tělesa čerpadla. Čerpadla mají těleso čerpadla s vnějším závitem R 1 1/4" pro šroubení. Jsou sériové vybaveny šroubovacími / pájecími fi tinky 1/2" vnější / Ø 15 vnitřní. K rozsahu dodávky čerpadla BW-SL 154 V náleží izolační pánvička (viz příslušenství na straně 14). Nabízené sady šroubení pro těleso čerpadla V Čerpadla na užitkovou vodu lze dodat také bez níže uvedených sad šroubení nebo s nimi: Koncové číslo objednacího čísla se pak následovně změní: 0 = Bez šroubení 3 = Šroubovací fitinky 1/2" vnitřní / 3/4" vnější 1 = Sériové vybavení 4 = Pájecí fi tinky Ø 22 vnitřní 2 = Šroubovací fi tinky 3/4" vnitřní 8 = Tlakové fi tinky Ø 15 vnitřní Příklad objednacího čísla: Sériové čerpadlo Se šroubovacími fi tinky 3/4" vnitřní Bez šroubení VORTEX

11 Čerpadla na užitkovou vodu s tělesem čerpadla R 1/2" Napojovací závit R 1/2" vnitřní Označení BW-SL 154 R 1/2" BWM 153+ R 1/2" BW 153 R 1/2" ERT Regulační prvek Samoučící modul se samoučící technologií Multifunkční modul Objednací číslo Elektronický regulační termostat Označení BWZ 152 R 1/2" KT BWZ 152 R 1/2" ot BW 152 R 1/2" KT BW 152 R 1/2" ot Regulační prvek Mechanické spínací hodiny Termostat proti usazování vodního kamene Mechanické spínací hodiny Termostat proti usazování vodního kamene Bez regulačních komponentů Objednací číslo U čerpadel na užitkovou vodu s tělesem čerpadla R 1/2" je nutné dodatečně instalovat zpětný ventil RV 153 na stranu tlaku a kulový uzavírací kohout KV 150 na stranu sání. Čerpadla mají těleso čerpadla R 1/2" s vnitřním závitem. K rozsahu dodávky čerpadla BW-SL 154 R 1/2" náleží izolační pánvička (viz příslušenství na straně 14). Varianta s dodatečnou sadou tlakových fitinků Čerpadla na užitkovou vodu s tělesem čerpadla R 1/2" lze také dodat se sadou tlakových fi tinků 1/2" vnější Ø 15 vnitřní. Koncové číslo objednacího čísla se pak změní z 0 na 8. Příklad objednacího čísla: Sériové čerpadlo S tlakovými fi tinky 1/2" vnější Ø 15 vnitřní VORTEX 11

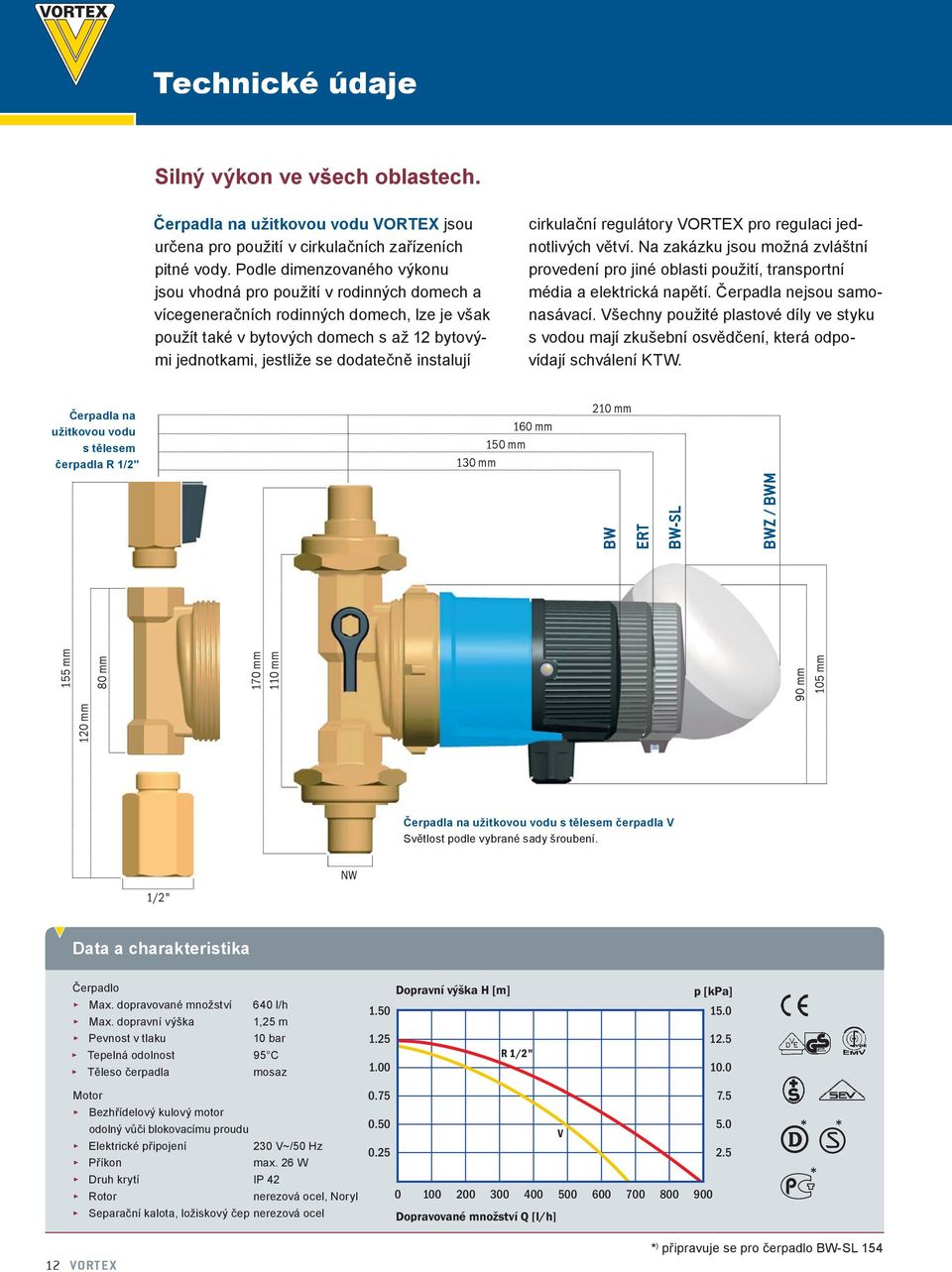

12 Technické údaje Silný výkon ve všech oblastech. Čerpadla na užitkovou vodu VORTEX jsou určena pro použití v cirkulačních zařízeních pitné vody. Podle dimenzovaného výkonu jsou vhodná pro použití v rodinných domech a vícegeneračních rodinných domech, lze je však použít také v bytových domech s až 12 bytovými jednotkami, jestliže se dodatečně instalují cirkulační regulátory VORTEX pro regulaci jednotlivých větví. Na zakázku jsou možná zvláštní provedení pro jiné oblasti použití, transportní média a elektrická napětí. Čerpadla nejsou samonasávací. Všechny použité plastové díly ve styku s vodou mají zkušební osvědčení, která odpovídají schválení KTW. Čerpadla na užitkovou vodu s tělesem čerpadla R 1/2" 160 mm 150 mm 130 mm 210 mm 120 mm 155 mm 80 mm 170 mm 110 mm 90 mm 105 mm BW ERT BW-SL BWZ / BWM Čerpadla na užitkovou vodu s tělesem čerpadla V Světlost podle vybrané sady šroubení. NW 1/2" Data a charakteristika Čerpadlo Max. dopravované množství 640 l/h Max. dopravní výška 1,25 m Pevnost v tlaku 10 bar Tepelná odolnost 95 C Těleso čerpadla mosaz Dopravní výška H [m] R 1/2" 1.00 p [kpa] Motor Bezhřídelový kulový motor odolný vůči blokovacímu proudu Elektrické připojení 230 V~/50 Hz Příkon max. 26 W Druh krytí IP 42 Rotor nerezová ocel, Noryl Separační kalota, ložiskový čep nerezová ocel V Dopravované množství Q[l/h] 12 VORTEX * ) připravuje se pro čerpadlo BW-SL 154

13 Motory a náhradní díly Motory Označení BW-SL 154 BWM 153+ BW 153 ERT Regulační prvek Samoučící modul se samoučící technologií Multifunkční modul Elektronický regulační termostat Objednací číslo Označení BWZ 152 KT BWZ 152 ot BW 152 KT BW 152 ot Regulační prvek Mechanické spínací hodiny Termostat proti usazování vodního kamene Mechanické spínací hodiny Termostat proti usazování vodního kamene Bez regulačních komponentů Objednací číslo Náhradní díly Označení Multifunkční modul M 153+ Spínací hodiny Z 152 KT Spínací hodiny Z 152 ot Rotor Vhodné pro BWM 153+ BW 153 ERT BWZ 152 KT BW 152 KT BWZ 152 ot BW 152 ot všechna čerpadla na užitkovou vodu Objednací číslo Označení Těsnicí kroužek Těleso čerpadla V Těleso čerpadla R 1/2" Kabelová skříň Vhodné pro všechna čerpadla na užitkovou vodu všechna čerpadla na užitkovou vodu všechna čerpadla na BW-SL 154 užitkovou vodu Objednací číslo Do rozsahu dodávky motorů náleží rotor a těsnicí kroužek. Pokyny pro výměnu naleznete v tabulce Výměna dílů na straně 18. Do rozsahu dodávky spínacích hodin (M 153+, Z 152 KT / ot) náleží deska s plošnými spoji a šrouby. Jsou vhodné pro všechny motory s datem výroby od 1. čtvrtletí 2004 (20041), viz číslo přístroje na typovém štítku. (příklad pro čerpadlo BW 152 KT: ) VORTEX 13

14 Příslušenství Označení Sada závitových / pájecích šroubení Sada závitových šroubení Sada závitových šroubení Světlost 1 1/4" 1/2" vnější / Ø 15 vnitřní 1 1/4" 3/4" vnitřní 1 1/4" 1/2" vnitřní / 3/4" vnější Objednací číslo Sada šroubení se sestává ze dvou fi tinků, dvou plochých těsnění a dvou přesuvných matic. Označení Sada pájecích šroubení Sada šroubení tlakovými fitinky 1 Světlost 1 1/4" Ø 22 vnitřní 1 1/4" Ø 15 vnitřní Objednací číslo Sada tlakových fitinků se sestává ze dvou tlakových fi tinků Označení Zpětný ventil RV 153 Kulový uzavírací kohout KV 150 Sada tlakových fitinků 1 Světlost 1/2" vnější / 1/2" vnitřní 1/2" vnější / 1/2" vnitřní 1/2" vnější Ø 15 vnitřní Objednací číslo Označení Izolační pánvička Odvzdušňovací příruba EF Světlost zabrání zbytečnému ochlazení, vyhovuje pro tělesa čerpadla V a R 1/2" Speciální závit pro tělesa čerpadla V a R 1/2" Objednací číslo ) Fitinky jsou z mědi, u instalace pro pitnou vodu s technikou měděných lisovaných spojů, pro měděné trubky dle DIN EN 1057, se zkouškou podle DVGW pracovního listu GW 392 značek SANCO, WICU, od fi rmy KM Europa Metal AG, s kontrolní značkou DVGW. 2) Podrobný popis naleznete na straně VORTEX

15 Příslušenství Odvzdušňovací příruba Vymytí a odvzdušnění cirkulačního zařízení základní kroky před uvedením čerpadla do provozu Než čerpadlo VORTEX na užitkovou vodu uvedete v zařízení do provozu, je nutné cirkulační potrubí odvzdušnit a vymýt. Proces odvzdušnění a vymytí je nutný, aby se chodem na sucho nepoškodila ložiska a nebo rotor, pokud by v čerpadle po montáži zůstaly zbytky, resp. nečistoty. Montáž odvzdušňovací příruby a odvzdušnění cirkulačního zařízení Přerušte elektrické napájení čerpadla. Zavřete přívod vody ze strany sání a tlaku, pro jistotu doporučujeme také uzavřít hlavní kohout. Odšroubujte přesuvné matice a uvolněte motor od tělesa čerpadla. Našroubujte odvzdušňovací přírubu na těleso čerpadla. Na hrdlo pro hadici nasaďte odtokovou hadici (nenáleží do rozsahu dodávky). Otevřením uzávěru na straně sání cirkulační zařízení odvzdušněte a vymyjte. Průřez odtoku 1/2" vytváří v cirkulačním potrubí vysokou rychlost proudění, které s sebou strhne obsažený vzduch. Proces odvzdušnění a vymytí je ukončen, když vytékající voda neobsahuje bubliny a částice nečistot. Přívod vody znovu zavřete, odvzdušňovací přírubu odšroubujte a motor opět pevně našroubujte. Přívod vody opět otevřete. Zbývající vzduch, který se po našroubování motoru ještě nachází v tělese čerpadla, se relativně rychle odstraní opakovaným zapnutím a vypnutím čerpadla. VORTEX 15

16 Příslušenství Cirkulační regulátor Rozvod teplé vody podle přání uživatele Aby napájení všech odběrných míst teplou vodou bylo rovnoměrné, je nutné u rozvětvených oběhů provést časově náročné hydraulické sladění. K tomu použité armatury zpravidla nezaručují trvalý bezporuchový provoz. Cirkulační regulátor VORTEX problém spolehlivě vyřeší, aniž by instalace byla časově náročná. Cirkulační regulátor VORTEX je ventil, který se otevírá nebo zavírá podle změny teploty v cirkulačním potrubí. Této automatické regulace se dosahuje pomocí termostatického členu. Cirkulační regulátor VORTEX má obtok a je také vhodný pro tepelnou dezinfekci. Výhody Stále teplá voda na každém odběrném místě i u rozvětvených oběhů s čerpadlem na užitkovou vodu o malém výkonu Tepelná dezinfekce je možná Snížení tepelných ztrát snížením objemového proudu na minimum Konstrukce bez mrtvých prostor Splňuje pracovní listy W 551/553 vyhlášky DVGW Mosazné těleso odolné vůči odzinkování (DR) Příklad Oběh s cirkulačním regulátorem je kratší než okruh s cirkulačním regulátorem. Voda proto nejprve teče tak dlouho okruhem, až teplota vody dosáhne hodnotu nastavenou na regulátoru teploty. Poté se zavře termostatický člen v cirkulačním regulátoru a odpor se zvýší. Voda nejpozději nyní protéká delším oběhem, až se i zde dosáhne teploty nastavené na cirkulačním regulátoru. Jestliže se teplota v kotli zvýší na 70 C, tepelná regulace se zavře. Horká voda nyní teče obtokem a zahřívá celé cirkulační zařízení pitné vody. Průtokové množství lze nastavit na regulátoru množství u cirkulačního regulátoru. Technické údaje Rozsah nastavení Tovární nastavení 57 C Max. přípustná provozní teplota 100 C Jmenovitý tlak PN C Max. tlaková ztráta 1 bar Průtok 0 0,3 m 3 /h Regulátor teploty Regulátor množství (obtok) Označení Světlost Cirkulační regulátor 1/2" vnitřní Objednací číslo VORTEX

17 Čerpadla na užitkovou vodu BW / BWZ 401 s maximální dopravní výškou 3,70 m Čerpadla na užitkovou vodu VORTEX BW 401 jsou čerpadla s přímým mazáním. Čerpadlo a motor společně tvoří jeden kompaktní blok. Motory jsou odolné vůči blokovacímu proudu a nevyžadují motorový jistič. Vinutí motoru odpovídá izolaci třídy F. Ruční třístupňové přepínání počtu otáček Nízký příkon Vysoká účinnost Nevyžadují údržbu a jsou nehlučná Čerpadla mají těleso čerpadla s vnějším závitem 1 1/2" pro přesuvná šroubení. Jsou sériově vybavena vnitřními šroubovacími fi tinky 3/4" (objednací číslo s koncovým číslem 2). Čerpadla lze dodat také bez přesuvných šroubení nebo s vnitřními pájecími fi tinky Ø 22. Koncové číslo objednacího čísla se pak následovně změní: 0 = bez šroubení / 4 = pájecí fi tinky Ø 22 vnitřní Označení BW 401 V BWZ 401 V Zpětný ventil RV 402 Jako příslušenství doporučujeme Zpětný ventil RV 402, upravený pro čerpadla (obr. níže). Do rozsahu dodávky čerpadel užitkové vody BWZ 401 náleží externí, před odstřikující vodou chráněné spínací hodiny s časovým rozsahem 24 hodin (nejmenší časový krok 15 minut). Spínací hodiny Bez Externí Světlost 3/4" vnitřní 3/4" vnitřní Objednací číslo 1 1/2" vnitřní 1 1/2" vnější Data a charakteristika Max. dopravní výška 3,70 m Max. dopravované množství 3,50 m 3 /h Pevnost v tlaku PN 10 Tepelná odolnost TF 110 Min. přívodní výška při 90 C 1,50 m Těleso čerpadla bronz Elektrické připojení 1~230 V / 50 Hz Příkon W Jmenovitý proud 0,20 0,31 A Kondenzátor 2 μf / 450 V DB Druh krytí IP Dopravní výška H [m] 1440 min min min -1 p [kpa] Dopravované množství Q[m³/h] VORTEX 17

18 Tabulka Výměna dílů Cizí výrobky lze podle tabulky nahradit čerpadly na užitkovou vodu VORTEX. Při výměně čerpadla VORTEX konstrukční řady s kulovým motorem stačí vyměnit motor. U nových konstrukcí se dbalo na to, aby zůstala zachována možnost výměny motorů. Jestliže je vyměňovaný motor vyroben před rokem 1980, je účelné se technicky poradit. Obecné informace Typy pro výměnu nejsou závazně předepsány jsou možné i jiné kombinace z hlediska regulačních komponent. Pro čerpadlo BW 150 V KT se hodí např. nejen v tabulce uvedený motor BW 152 KT, nýbrž na příklad také motor BW-SL 154. Vyměnit jen motor Změnit potrubí Vyměnit šroubení VORTEX Konstrukční DN Čerpadlo VORTEX Konstrukční DN Motor VORTEX / poznámka BW 150 R 1/2" ot 90* 15 BW 152 R 1/2" ot BW 152 ot BW 150 R 1/2" KT 90* 15 BW 152 R 1/2" KT BW 152 KT BW 150 R 1/2" NTT BW 153 R 1/2" ERT BW 153 ERT BW 150 V ot 150* 15, 20 BW 152 V ot , 20 BW 152 ot BW 150 V KT 150* 15, 20 BW 152 V KT , 20 BW 152 KT BW 150 V NTT , 20 BW 153 V ERT , 20 BW 153 ERT BW 150 V RT , 20 BW 153 V ERT , 20 BW 153 ERT BW 151 R 1/2" EKT BW 153 R 1/2" ERT BW 153 ERT BW 151 V EKT , 20 BW 153 V ERT , 20 BW 153 ERT BWZ 150 R 1/2" ot 90* 15 BWZ 152 R 1/2" ot BWZ 152 ot BWZ 150 R 1/2" KT 90* 15 BWZ 152 R 1/2" KT BWZ 152 KT BWZ 150 R 1/2" NTT BWM 153+ R 1/2" BWM 153+ BWZ 150 V ot 150* 15, 20 BWZ 152 V ot , 20 BWZ 152 ot BWZ 150 V KT 150* 15, 20 BWZ 152 V KT , 20 BWZ 152 KT BWZ 150 V NTT , 20 BWM 153+ V , 20 BWM 153+ BWZ 150 V RT , 20 BWM 153+ V , 20 BWM 153+ BWZ 151 R 1/2" EKT BWM 153+ R 1/2" BWM 153+ BWZ 151 V EKT , 20 BWM 153+ V , 20 BWM 153+ BWZ 153 R 1/2" ot BWM 153+ R 1/2" BWM 153+ BWZ 153 R 1/2" KT BWM 153+ R 1/2" BWM 153+ BWZ 153 V ot , 20 BWM 153+ V , 20 BWM 153+ BWZ 153 V KT , 20 BWM 153+ V , 20 BWM 153+ BW 400 V 150** 15, 20 BW 401 V 3/4" BWZ 400 V 150** 15, 20 BW 401 V 3/4" * ) Od 6/90 kratší konstrukční 80 mm resp. 110 mm ** ) V období 8/94 až 6/00 konstrukční 110 mm 18 VORTEX

19 Vyměnit jen motor Změnit potrubí Vyměnit šroubení DAB Konstrukční DN Čerpadlo VORTEX Konstrukční S 35/ , 20, 25 BW 401 V R 3/4" DN Motor VORTEX / poznámka VS 35/ , 20, 25 BW 401 V R 3/4" GRUNDFOS Konstrukční DN Čerpadlo VORTEX Konstrukční DN Motor VORTEX / poznámka UP B BW 152 R 1/2" ot BW 152 ot UP BU BWZ 152 R 1/2" ot BWZ 152 ot UP BX BW 152 V ot , 20 BW 152 ot UP BXU BWZ 152 V ot , 20 BWZ 152 ot UP B BW 152 R 1/2" ot BW 152 ot UP BT BW 153 R 1/2" ERT BW 153 ERT UP BU BWZ 152 R 1/2" ot BWZ 152 ot UP BX , 20 BW 152 V ot , 20 BW 152 ot UP BXT , 20 BW 153 V ERT , 20 BW 153 ERT UP BXU , 20 BWZ 152 V ot , 20 BWZ 152 ot UP N BW 401 V R 3/4" UP N BW 401 V R 3/4" LAING Konstrukční DN Čerpadlo VORTEX Konstrukční DN Motor VORTEX / poznámka S1-13/100 B BW 152 V ot BW 152 ot S1-13/100 BU BWZ 152 V ot BWZ 152 ot S1-13/100 BT BW 152 V KT BW 152 KT S1-13/100 BTU BWZ 152 V KT BWZ 152 KT S1-13/100 BR BW 153 V ERT BW 153 ERT S1-13/100 BRW BWM 153+ V BWM 153+ S1-15/700 B BW 152 R 1/2" ot BW 152 ot S1-15/700 BU BWZ 152 R 1/2" ot BWZ 152 ot S1-15/700 BT BW 152 R 1/2" KT BW 152 KT S1-15/700 BTU BWZ 152 R 1/2" KT BWZ 152 KT S1-15/700 BR BW 153 R 1/2" ERT BW 153 ERT S1-15/700 BRW BWM 153+ R 1/2" BWM 153+ SPECK Konstrukční DN Čerpadlo VORTEX Konstrukční BN BW 152 R 1/2" ot BN 20/ BW 401 V R 3/4" DN Motor VORTEX / poznámka WILO/EMB Konstrukční DN Čerpadlo VORTEX Konstrukční DN Motor VORTEX / poznámka Star-Z BW 152 R 1/2" ot BW 152 ot -W Star-Z 15 A BW 152 V ot BW 152 ot -W Star-Z 15 A Press 164 Ø 15 BW 152 V P15 ot 110 Ø 15 BW 152 ot -W Star-Z 15 C BWZ 152 V ot BWZ 152 ot -W Star-Z 15 TT BWM 153+ V BWM W Star-Z 15 TT Press 164 Ø 15 BWM 153+ V P Ø 15 BWM W Star-Z 25/2 EM BW 401 V R 3/4" TOP-Z 20/ BW 401 V R 3/4" VORTEX 19

20 U firmy VORTEX naleznete pouze vysoce kvalitní výrobky. Samozřejmostí je prvotřídní servis zdarma. Tři roky záruka od data výroby na všechny výrobky fi rmy VORTEX. Pět roky záruka na čerpadlo BW-SL 154. Prospekty i provozní a instalační návody naleznete v sekci Download na Více než 40 let zkušeností ve vývoji čerpadel na užitkovou vodu. Deutsche Vortex GmbH & Co. KG Kästnerstraße Ludwigsburg Fon: +49 (0) Fax: +49 (0) homedeutsche-vortex.de 01cz00 06/09
