1 S t ř e d n í š k o l a s t a v e b n í J i h l a v a Sada 2 Klempířská technologie 31. Svařování plamenem I. Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Josef Štrouf 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

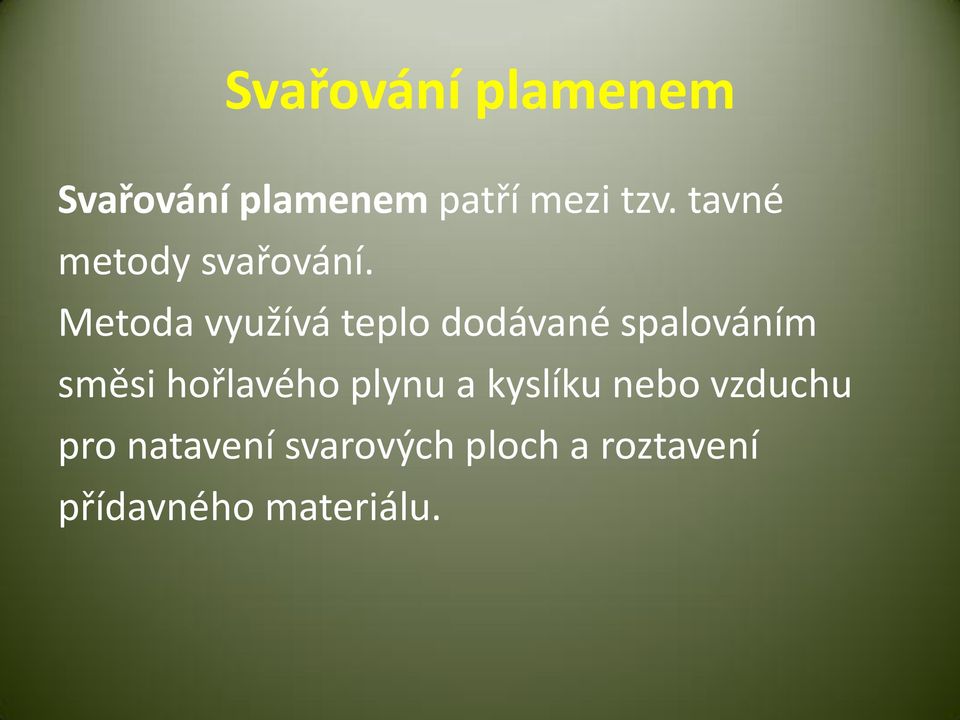

2 Svařování plamenem Svařování plamenem patří mezi tzv. tavné metody svařování. Metoda využívá teplo dodávané spalováním směsi hořlavého plynu a kyslíku nebo vzduchu pro natavení svarových ploch a roztavení přídavného materiálu.

3 Svařování plamenem

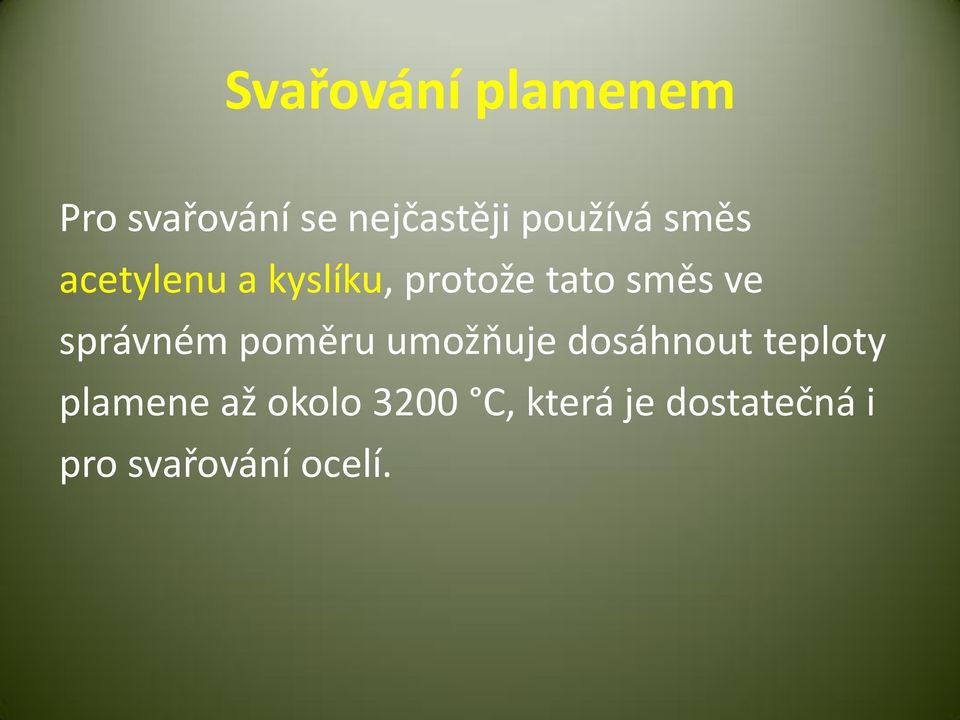

4 Svařování plamenem Pro svařování se nejčastěji používá směs acetylenu a kyslíku, protože tato směs ve správném poměru umožňuje dosáhnout teploty plamene až okolo 3200 C, která je dostatečná i pro svařování ocelí.

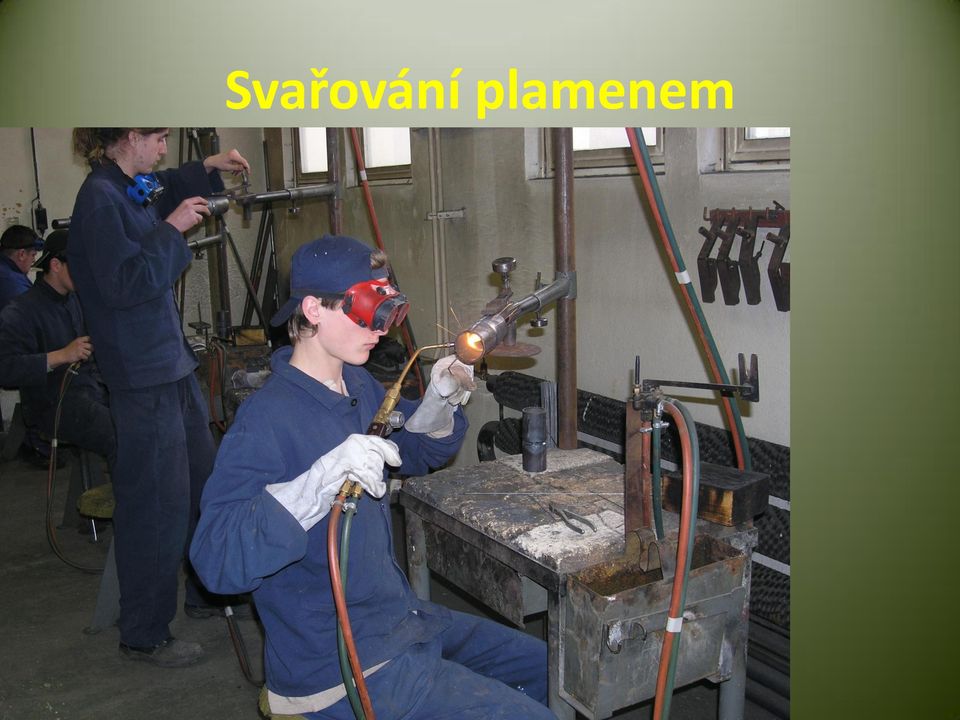

5 Svařování plamenem

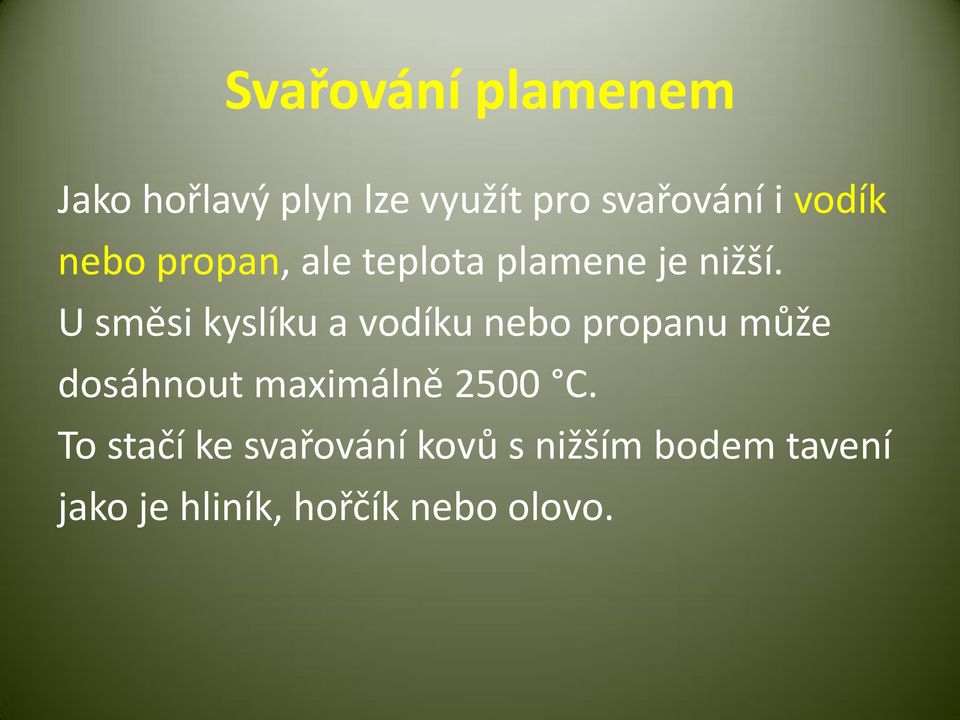

6 Svařování plamenem Jako hořlavý plyn lze využít pro svařování i vodík nebo propan, ale teplota plamene je nižší. U směsi kyslíku a vodíku nebo propanu může dosáhnout maximálně 2500 C. To stačí ke svařování kovů s nižším bodem tavení jako je hliník, hořčík nebo olovo.

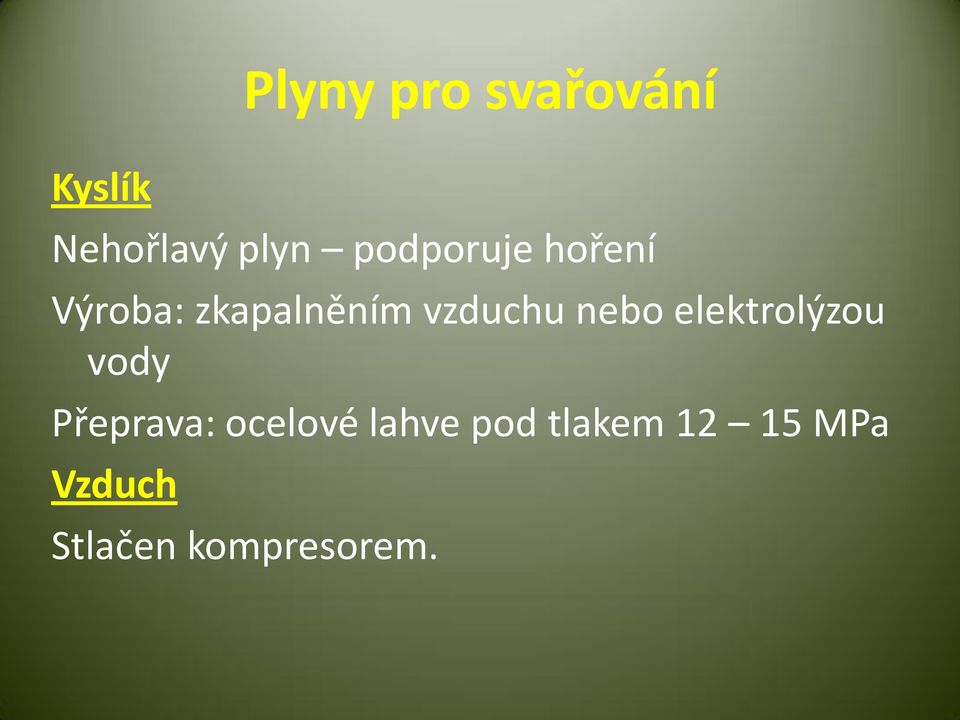

7 Kyslík Plyny pro svařování Nehořlavý plyn podporuje hoření Výroba: zkapalněním vzduchu nebo elektrolýzou vody Přeprava: ocelové lahve pod tlakem MPa Vzduch Stlačen kompresorem.

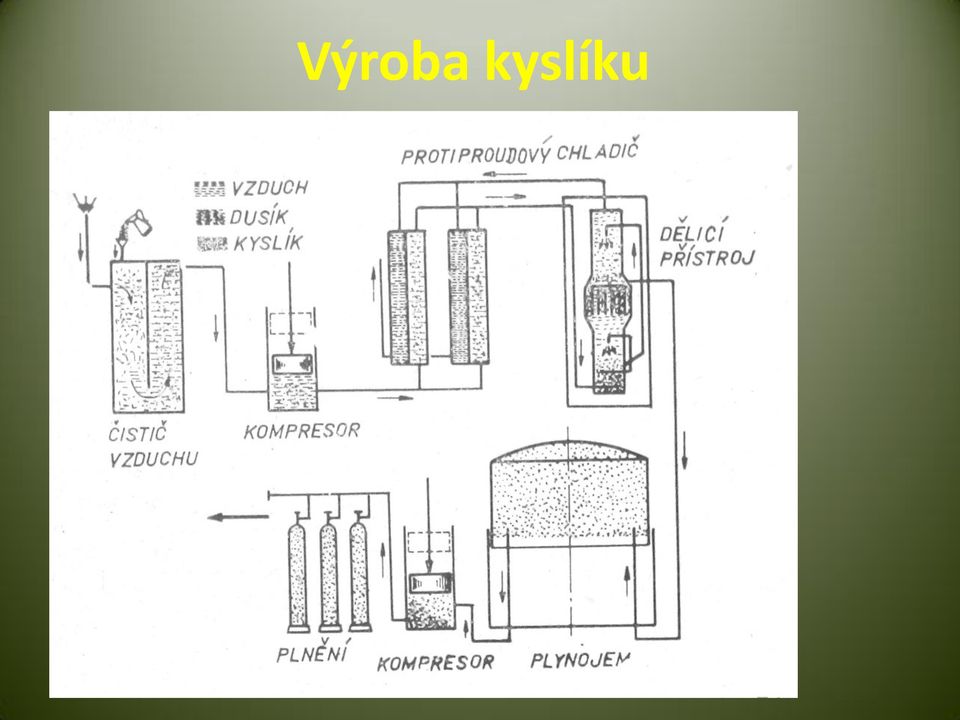

8 Výroba kyslíku

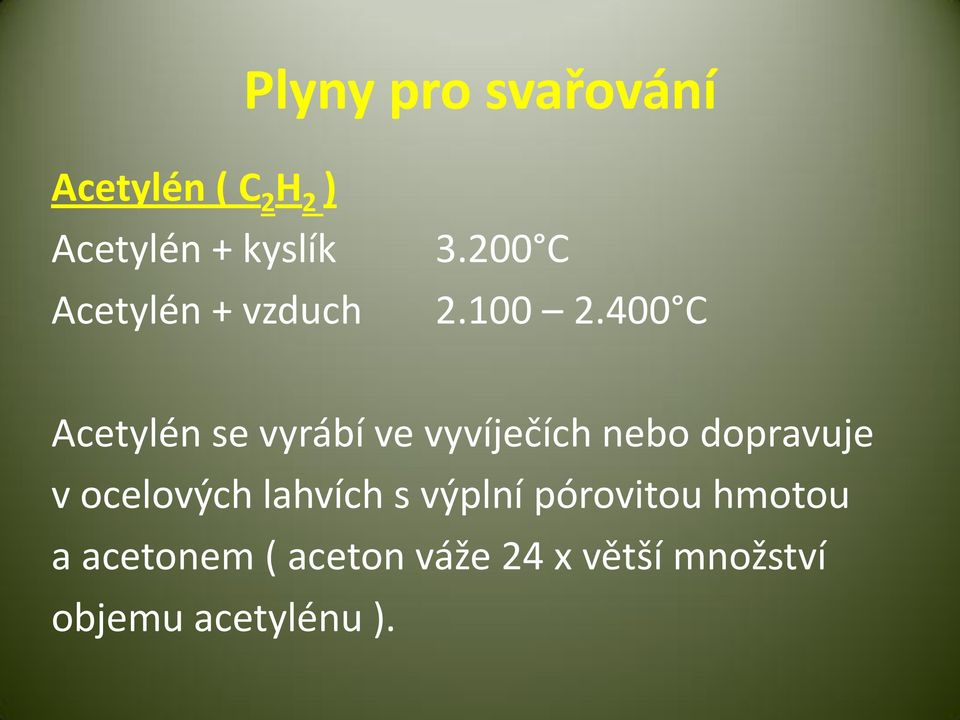

9 Plyny pro svařování Acetylén ( C 2 H 2 ) Acetylén + kyslík Acetylén + vzduch C C Acetylén se vyrábí ve vyvíječích nebo dopravuje v ocelových lahvích s výplní pórovitou hmotou a acetonem ( aceton váže 24 x větší množství objemu acetylénu ).

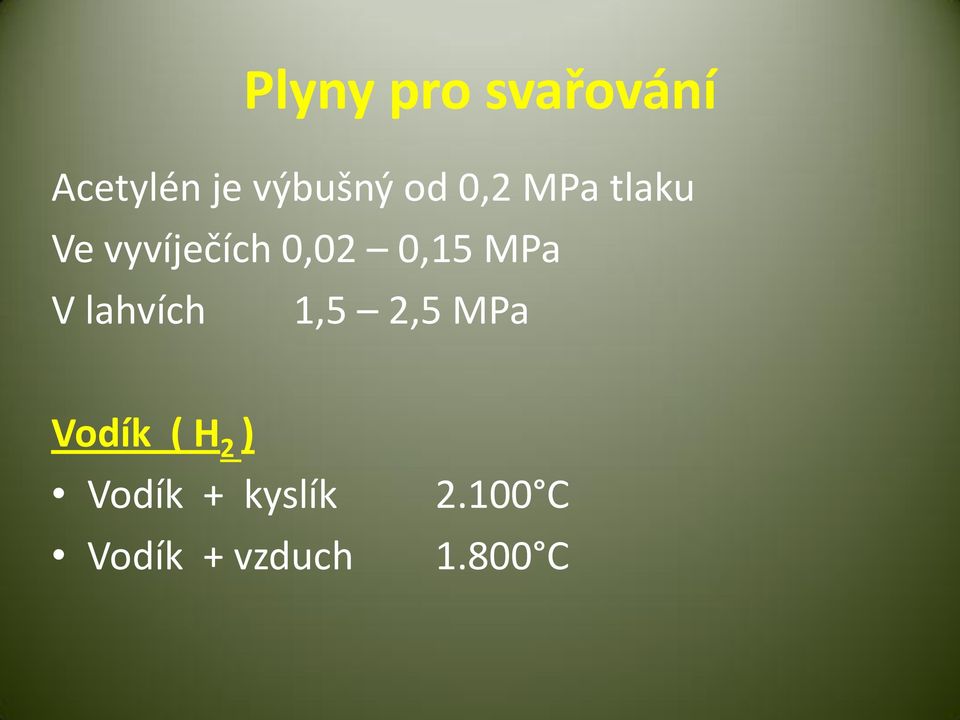

10 Plyny pro svařování Acetylén je výbušný od 0,2 MPa tlaku Ve vyvíječích 0,02 0,15 MPa V lahvích 1,5 2,5 MPa Vodík ( H 2 ) Vodík + kyslík Vodík + vzduch C C

11 Plyny pro svařování Propan-butan ( C 3 H 8 + C 4 H 10 ) Propan-butan + kyslík C Plyny vznikají při výrobě benzínu z ropy. Svítiplyn Směs plynů vodík, metan, CO, CO 2. Svítiplyn + kyslík C Vyrábí se tepelným rozkladem uhlí za nepřístupu vzduchu.

12 Plyny pro svařování Benzínové páry Benzínové páry + kyslík C Vhodné pro tvrdé pájení a pro řezání plamenem pod vodou. Benzínové páry se připravují předehřevem benzínu v předehřívači na přívodním potrubí.

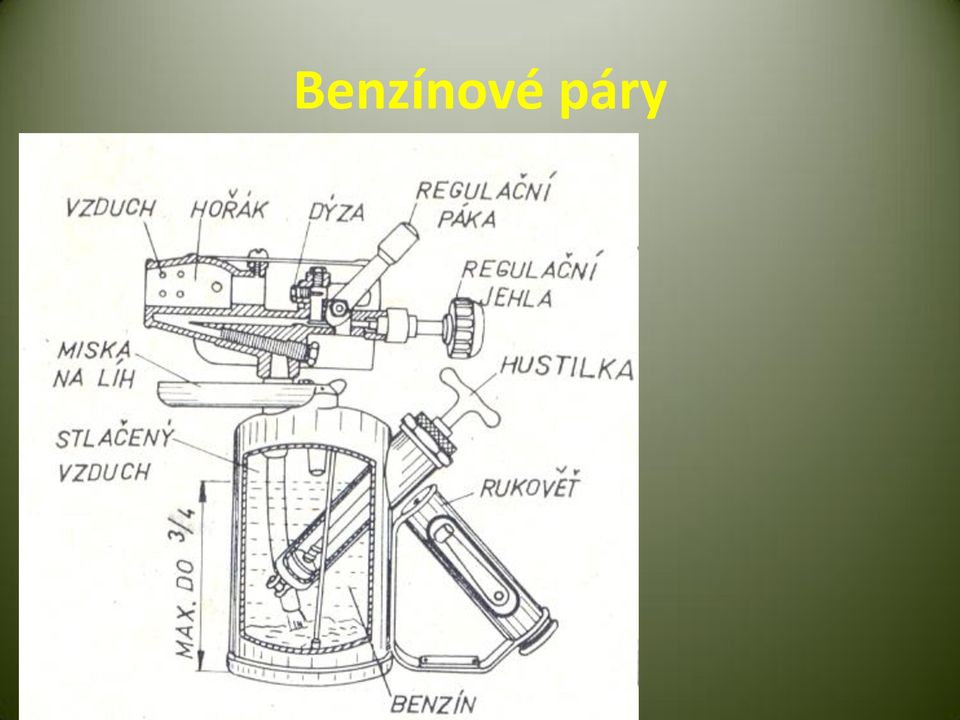

13 Benzínové páry

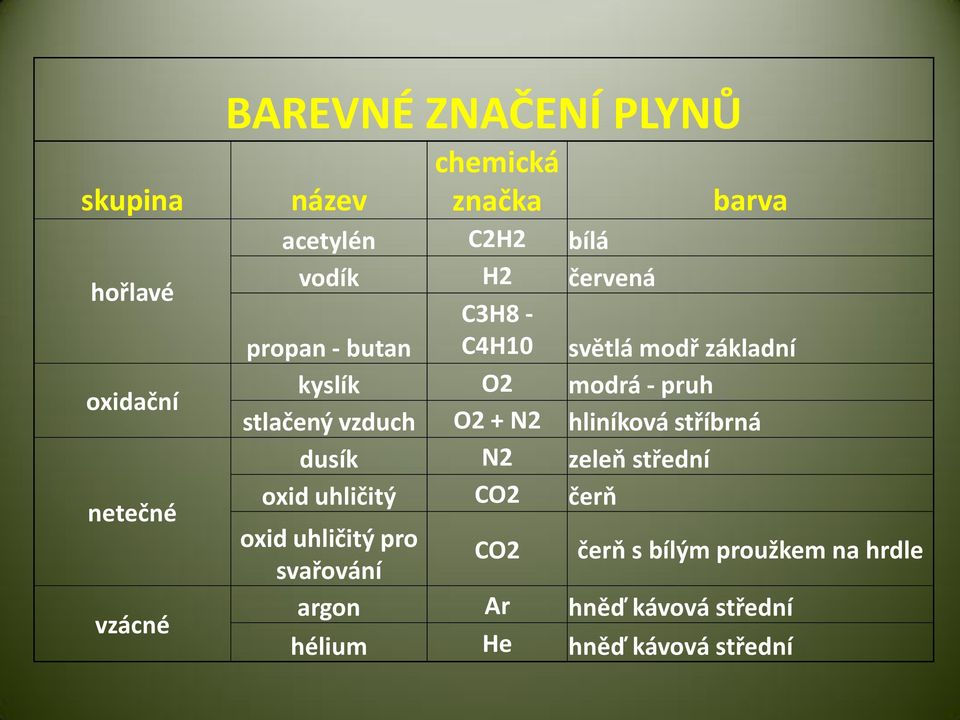

14 skupina hořlavé oxidační netečné vzácné BAREVNÉ ZNAČENÍ PLYNŮ název chemická značka barva acetylén C2H2 bílá vodík H2 červená propan - butan C3H8 - C4H10 světlá modř základní kyslík O2 modrá - pruh stlačený vzduch O2 + N2 hliníková stříbrná dusík N2 zeleň střední oxid uhličitý CO2 čerň oxid uhličitý pro svařování CO2 čerň s bílým proužkem na hrdle argon Ar hněď kávová střední hélium He hněď kávová střední

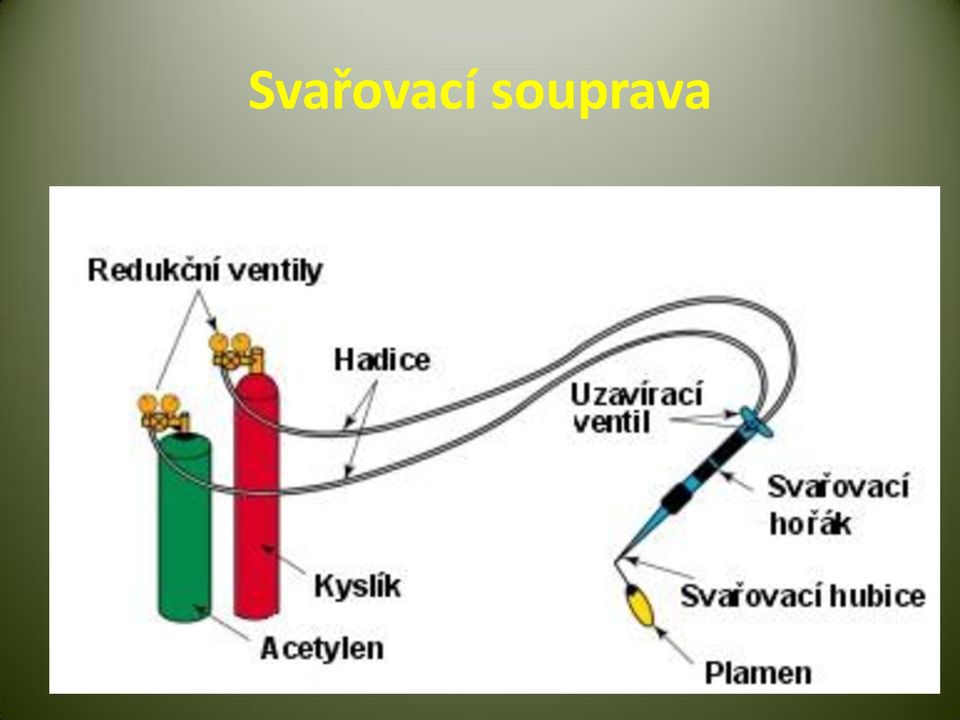

15 Svařovací souprava

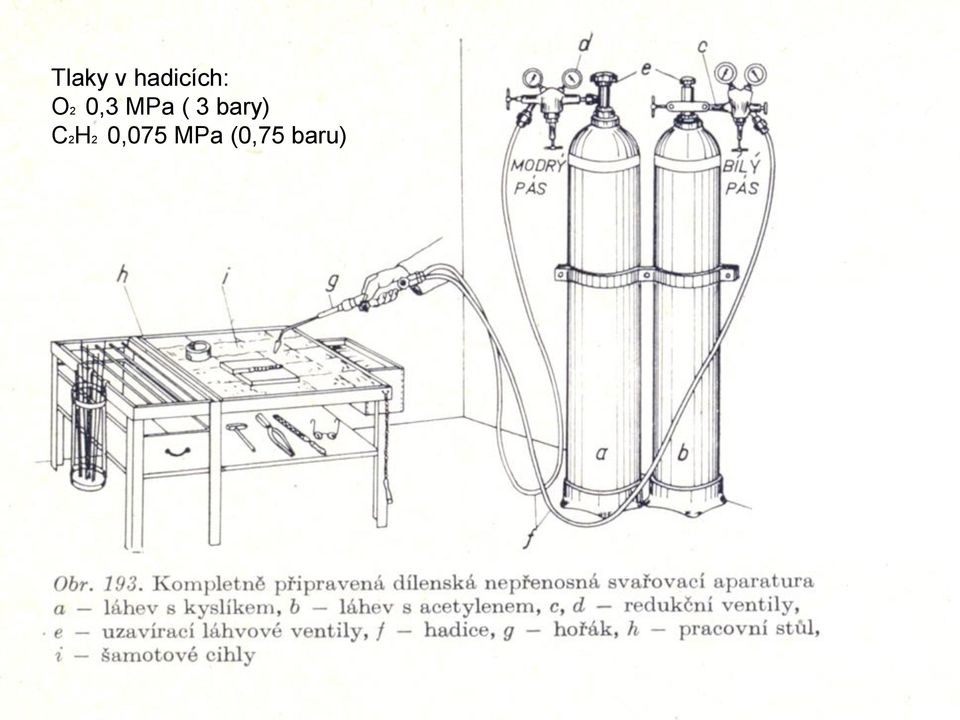

16 Tlaky v hadicích: O2 0,3 MPa ( 3 bary) C2H2 0,075 MPa (0,75 baru)

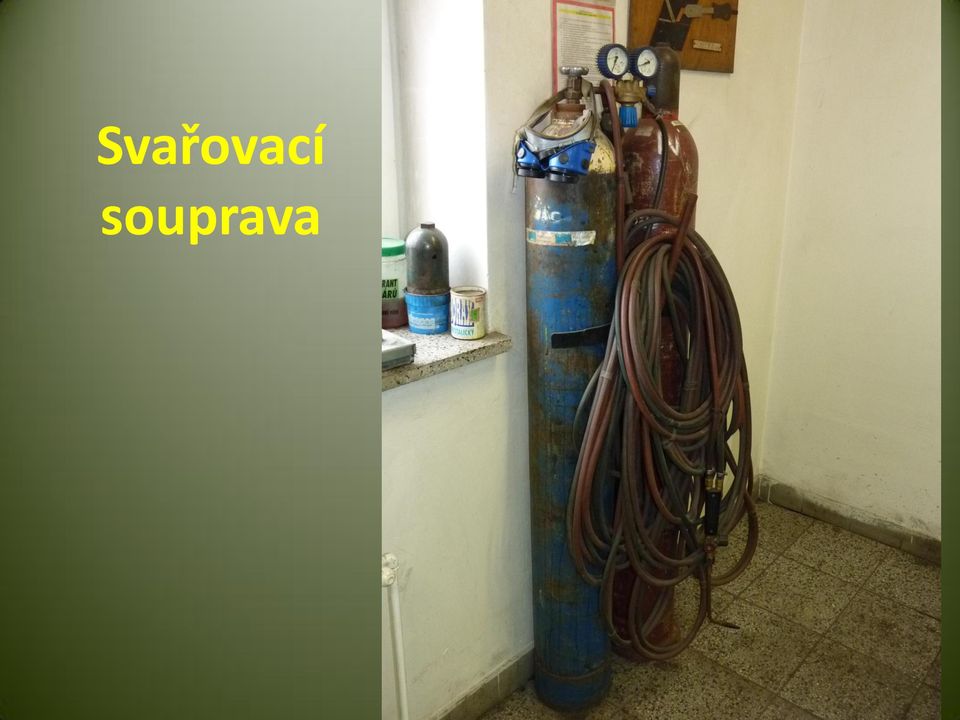

17 Svařovací souprava

18 Ocelové lahve na stlačené plyny Silnostěnná ocelová nádoba s uzavíracím ventilem. Při přepravě je ventil krytý šroubovacím ocelovým krytem. Na dně je přivařena patka. Lahev na kyslík Objem 40 dm 3, ale i 20, 10 a 5 dm 3. Kyslík se stykem s mastnotou bouchá ventily nemazat, netěsnit kůží. Tlak kyslíku MPa ( barů).

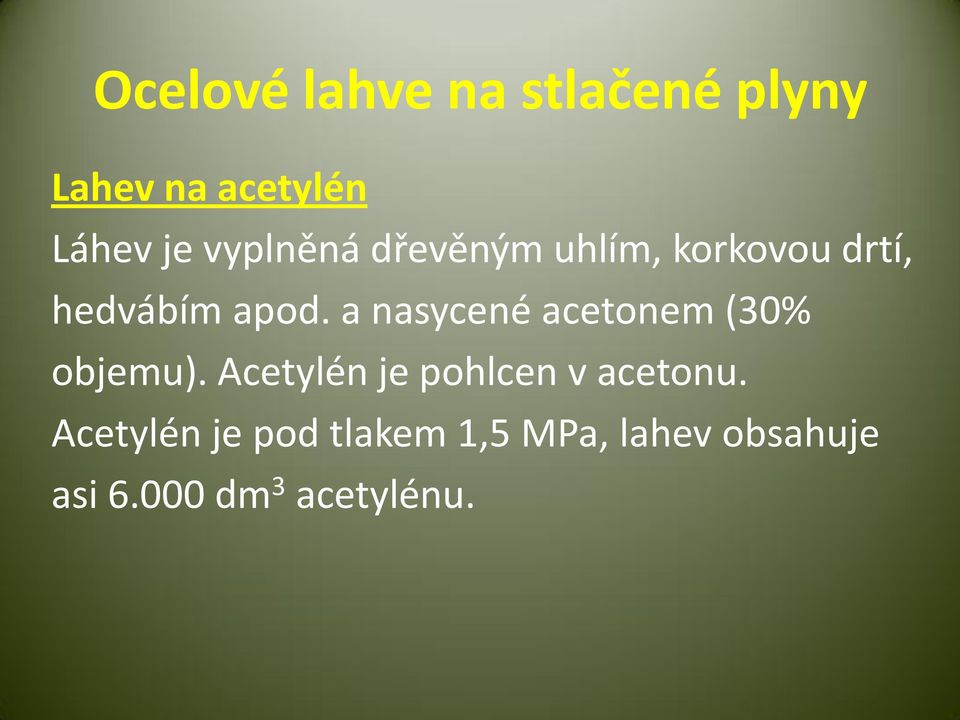

19 Ocelové lahve na stlačené plyny Lahev na acetylén Láhev je vyplněná dřevěným uhlím, korkovou drtí, hedvábím apod. a nasycené acetonem (30% objemu). Acetylén je pohlcen v acetonu. Acetylén je pod tlakem 1,5 MPa, lahev obsahuje asi dm 3 acetylénu.

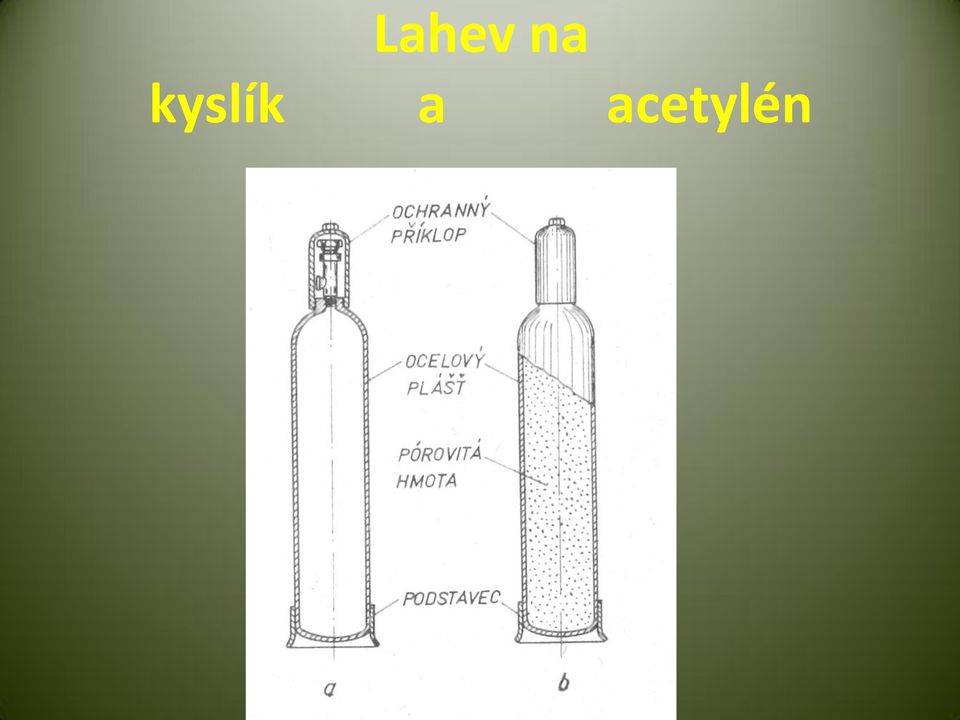

20 Lahev na kyslík a acetylén

21 Uzavírací ventily Ventily uzavíráme a otevíráme pomalu. Nemažeme je!! Ventily se liší v připojení redukčních ventilů dle druhu plynu.

22 Redukční ventily Redukční ventily slouží k snížení tlaku v lahvi na tlak pracovní ( 12 MPa na 0,02 MPa nebo 0,5 MPa). Každý redukční ventil má dva manometry manometr pro tlak na lahvi - Manometr pro tlak pracovní - Pojistku proti zpětnému šlehnutí - Ventil pro regulaci tlaku plynu.

23 Redukční ventily Kyslíkový redukční ventil se připojuje převlečnou maticí. Acetylénový redukční ventil se připojuje třmenem.

24 Redukční ventil

25 Hadice Hadice jsou pryžové s textilní vložkou. Pro acetylén hadice červená, vnitřní průměr 8 až 11 mm. Pro kyslík - hadice šedivá nebo černá, vnitřní průměr 6 mm. Hadice se upínají svorkami.

26 Svařovací hořáky - injektorové (nízkotlaké)- pro nízkotlaké vyvíječe, acetylén je sám prouděním kyslíku - tlakové

27 Svařovací hořáky

28 Svařovací hořáky

29 31. Svařování plamenem I. Literatura: Sedlár: Technologie pro klempíře, pro 2.ročník,SNTL Praha,1984, 192 stran, 237 obrázků, 2562, Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je :Ing. Josef Štrouf. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Ing. Štrouf
