MODELOVÁNÍ VĚTRNÝCH ELEKTRÁREN PRO VÝPOČTY DYNAMICKÉ STABILITY

Transkript

1 MODELOVÁNÍ VĚTRNÝCH ELEKTRÁREN PRO VÝPOČTY DYNAMICKÉ STABILITY Zpracoval: Pracoviště: ČEPS,a.s. Elektrárenská 774/2, 52 Praha Tel.: (42) Fax: (42) Klíčová slova : větrné elektrárna (VtE), asynchronní generátor, dvojitě napájený asynchronní generátor. Úvod Obnovitelné zdroje energie, mezi něž patří i větrné elektrárny (VTE), mají politickou podporu.. Například sousední Německo je světový šampión ve výstavbě větrných elektráren, kdy jejich instalovaný výkon přesáhl v r W. V Česku byl podle [] instalovaný výkon VtE necelých MW, ale dá se předpokládat nárůst instalovaného výkonu i výroby. Provozovatelé distribučních i přenosových sítí proto musí být na tuto situaci připravení.vzhledem k tomu, že větrné elektrárny patří (vzhledem ke svému jednotkovému výkonu řádově do několika MW) mezi tzv. rozptýlené zdroje připojené do distribuční sítě, ovlivní jejich instalace hlavně plánování a provoz distribučních sítí. Vzhledem k charakteru těchto zdrojů nestálosti jejich výkonu a závislosti na klimatických podmínkách, ovlivňuje nasazení větrných elektráren i provoz přenosové soustavy a to jak změnami toků výkonů, tak požadavky na dodatečný regulační a rezervní výkon. Jednou z podmínek úspěšného a bezproblémového provozu větrných elektráren je znalost jejich chování během změn, kterými mohou být např. poruchy v síti, proměnlivost napětí nebo fluktuace rychlosti větru. Chování VtE v čase (tj. jejich dynamika) při těchto změnách pomáhají určit, analyzovat a pochopit dynamické modely., které představují matematický popis reálných zařízení. Popis těchto modelů a příklady jejich užití jsou náplní tohoto příspěvku. V jednotlivých kapitolách se nejdříve příslušné zařízení popíše, pak se uvede matematický model a nakonec budou prezentována dynamika VtE na jednoduchých příkladech. tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

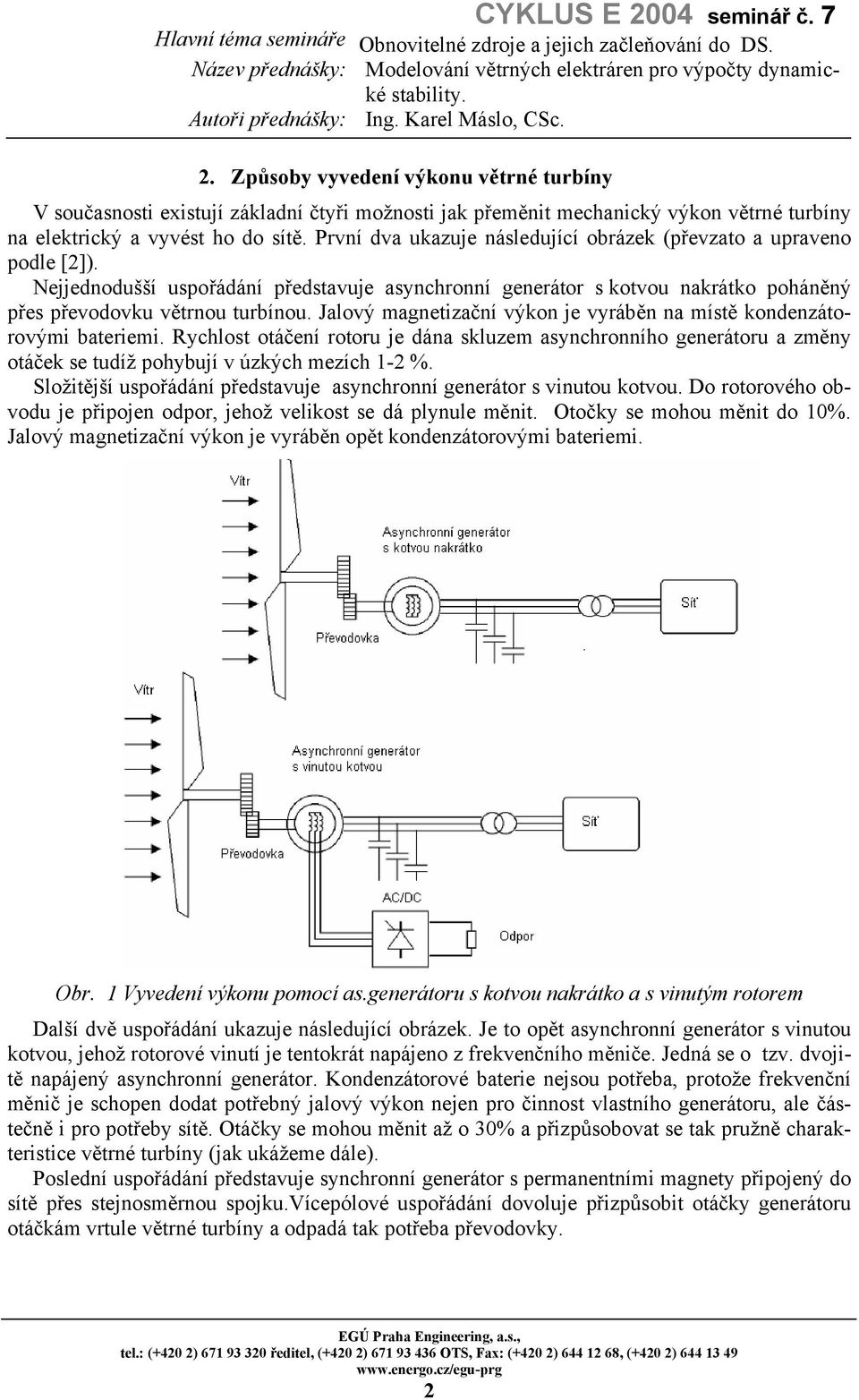

2 2. Způsoby vyvedení výkonu větrné turbíny V současnosti existují základní čtyři možnosti jak přeměnit mechanický výkon větrné turbíny na elektrický a vyvést ho do sítě. První dva ukazuje následující obrázek (převzato a upraveno podle [2]). Nejjednodušší uspořádání představuje asynchronní generátor s kotvou nakrátko poháněný přes převodovku větrnou turbínou. Jalový magnetizační výkon je vyráběn na místě kondenzátorovými bateriemi. Rychlost otáčení rotoru je dána skluzem asynchronního generátoru a změny otáček se tudíž pohybují v úzkých mezích -2 %. Složitější uspořádání představuje asynchronní generátor s vinutou kotvou. Do rotorového obvodu je připojen odpor, jehož velikost se dá plynule měnit. Otočky se mohou měnit do %. Jalový magnetizační výkon je vyráběn opět kondenzátorovými bateriemi. Obr. Vyvedení výkonu pomocí as.generátoru s kotvou nakrátko a s vinutým rotorem Další dvě uspořádání ukazuje následující obrázek. Je to opět asynchronní generátor s vinutou kotvou, jehož rotorové vinutí je tentokrát napájeno z frekvenčního měniče. Jedná se o tzv. dvojitě napájený asynchronní generátor. Kondenzátorové baterie nejsou potřeba, protože frekvenční měnič je schopen dodat potřebný jalový výkon nejen pro činnost vlastního generátoru, ale částečně i pro potřeby sítě. Otáčky se mohou měnit až o 3% a přizpůsobovat se tak pružně charakteristice větrné turbíny (jak ukážeme dále). Poslední uspořádání představuje synchronní generátor s permanentními magnety připojený do sítě přes stejnosměrnou spojku.vícepólové uspořádání dovoluje přizpůsobit otáčky generátoru otáčkám vrtule větrné turbíny a odpadá tak potřeba převodovky. tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

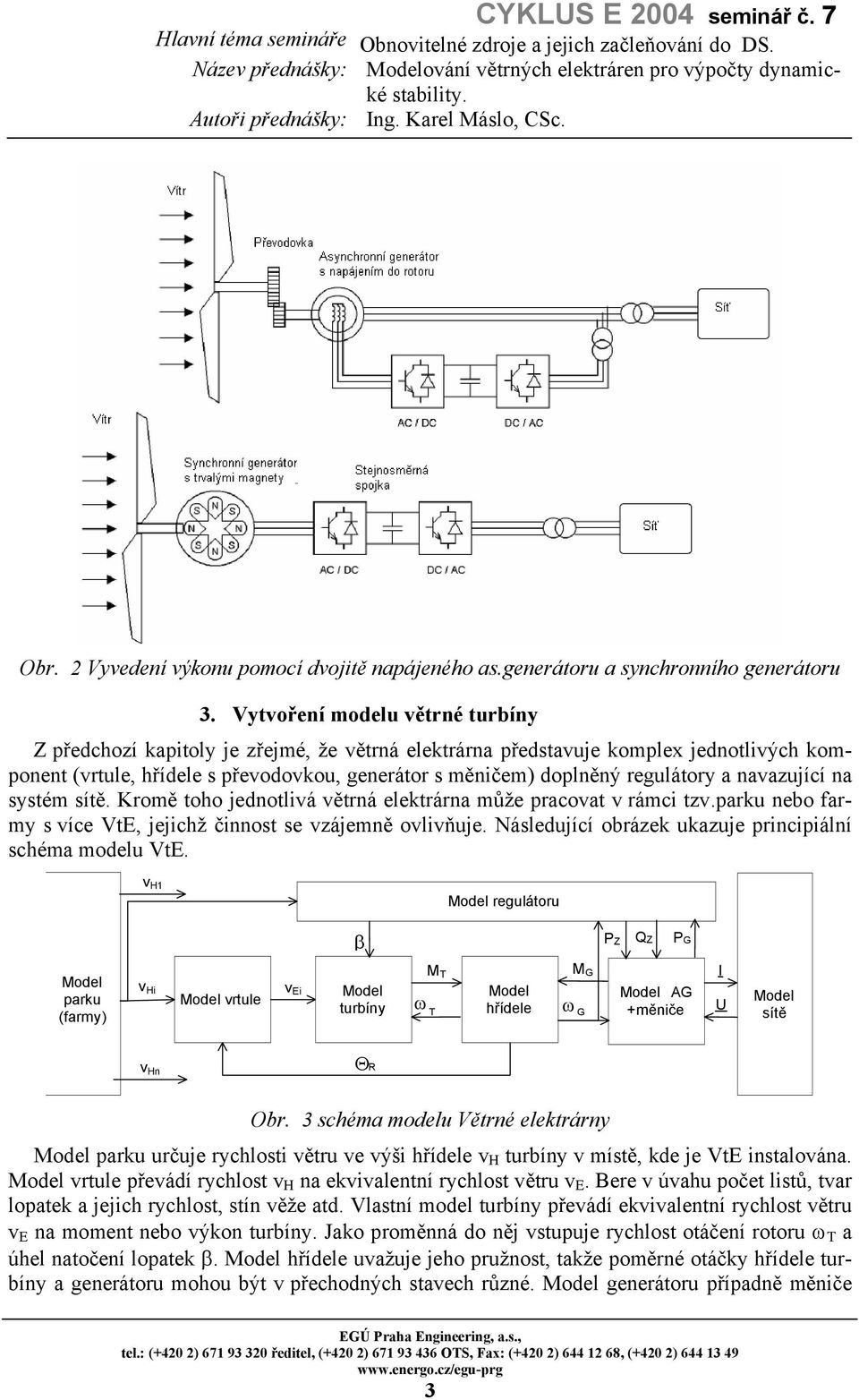

3 Obr. 2 Vyvedení výkonu pomocí dvojitě napájeného as.generátoru a synchronního generátoru 3. Vytvoření modelu větrné turbíny Z předchozí kapitoly je zřejmé, že větrná elektrárna představuje komplex jednotlivých komponent (vrtule, hřídele s převodovkou, generátor s měničem) doplněný regulátory a navazující na systém sítě. Kromě toho jednotlivá větrná elektrárna může pracovat v rámci tzv.parku nebo farmy s více VtE, jejichž činnost se vzájemně ovlivňuje. Následující obrázek ukazuje principiální schéma modelu VtE. v H Model regulátoru β PZ QZ P Model parku ( farmy ) v H i Model vrtule v Ei Model turbíny ω T M T Model hřídele ω M Model A měniče I U Model sítě v Hn Θ R Obr. 3 schéma modelu Větrné elektrárny Model parku určuje rychlosti větru ve výši hřídele v H turbíny v místě, kde je VtE instalována. Model vrtule převádí rychlost v H na ekvivalentní rychlost větru v E. Bere v úvahu počet listů, tvar lopatek a jejich rychlost, stín věže atd. Vlastní model turbíny převádí ekvivalentní rychlost větru v E na moment nebo výkon turbíny. Jako proměnná do něj vstupuje rychlost otáčení rotoru ω T a úhel natočení lopatek β. Model hřídele uvažuje jeho pružnost, takže poměrné otáčky hřídele turbíny a generátoru mohou být v přechodných stavech různé. Model generátoru případně měniče tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

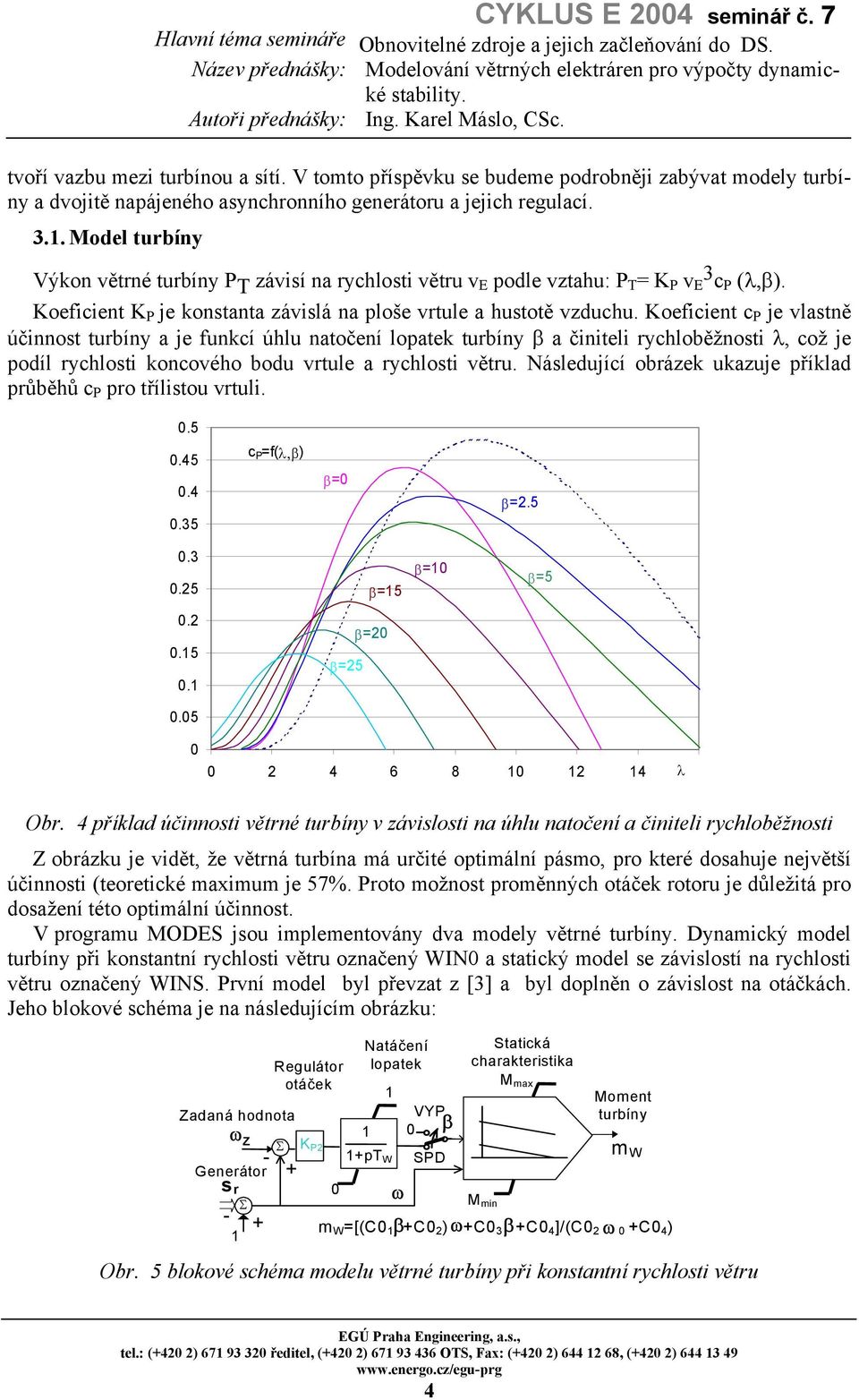

4 tvoří vazbu mezi turbínou a sítí. V tomto příspěvku se budeme podrobněji zabývat modely turbíny a dvojitě napájeného asynchronního generátoru a jejich regulací. 3.. Model turbíny Výkon větrné turbíny P T závisí na rychlosti větru v E podle vztahu: P T = K P v E 3 c P (λ,β). Koeficient K P je konstanta závislá na ploše vrtule a hustotě vzduchu. Koeficient c P je vlastně účinnost turbíny a je funkcí úhlu natočení lopatek turbíny β a činiteli rychloběžnosti λ, což je podíl rychlosti koncového bodu vrtule a rychlosti větru. Následující obrázek ukazuje příklad průběhů c P pro třílistou vrtuli c P =f(λ,β) β= β= β=5 β= β= β=25 β= λ 6 Obr. 4 příklad účinnosti větrné turbíny v závislosti na úhlu natočení a činiteli rychloběžnosti Z obrázku je vidět, že větrná turbína má určité optimální pásmo, pro které dosahuje největší účinnosti (teoretické maximum je 57%. Proto možnost proměnných otáček rotoru je důležitá pro dosažení této optimální účinnost. V programu MODES jsou implementovány dva modely větrné turbíny. Dynamický model turbíny při konstantní rychlosti větru označený WIN a statický model se závislostí na rychlosti větru označený WINS. První model byl převzat z [3] a byl doplněn o závislost na otáčkách. Jeho blokové schéma je na následujícím obrázku: Zadaná hodnota ω Z enerátor s r - - Regulátor otáček K P2 Natáčení lopatek pt W ω VYP SPD β Statická charakteristika M min M max Moment turbíny m W m W =[(C βc 2 ) ωc 3 βc 4 ]/(C 2 ω C 4 ) Obr. 5 blokové schéma modelu větrné turbíny při konstantní rychlosti větru tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

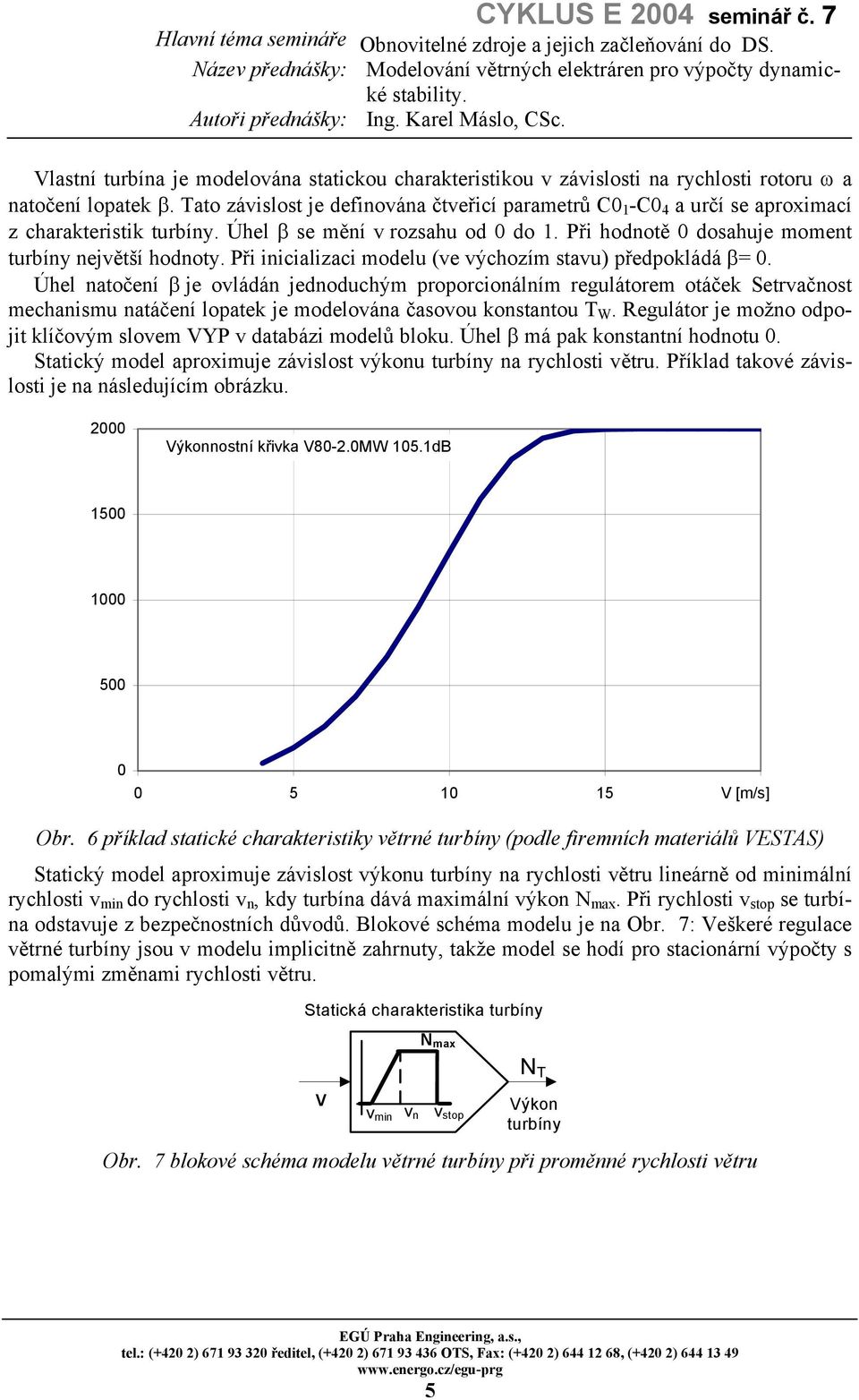

5 Vlastní turbína je modelována statickou charakteristikou v závislosti na rychlosti rotoru ω a natočení lopatek β. Tato závislost je definována čtveřicí parametrů C -C 4 a určí se aproximací z charakteristik turbíny. Úhel β se mění v rozsahu od do. Při hodnotě dosahuje moment turbíny největší hodnoty. Při inicializaci modelu (ve výchozím stavu) předpokládá β=. Úhel natočení β je ovládán jednoduchým proporcionálním regulátorem otáček Setrvačnost mechanismu natáčení lopatek je modelována časovou konstantou T W. Regulátor je možno odpojit klíčovým slovem VYP v databázi modelů bloku. Úhel β má pak konstantní hodnotu. Statický model aproximuje závislost výkonu turbíny na rychlosti větru. Příklad takové závislosti je na následujícím obrázku. 2 Výkonnostní křivka V8-2.MW 5.dB V [m/s] 2 Obr. 6 příklad statické charakteristiky větrné turbíny (podle firemních materiálů VESTAS) Statický model aproximuje závislost výkonu turbíny na rychlosti větru lineárně od minimální rychlosti v min do rychlosti v n, kdy turbína dává maximální výkon N max. Při rychlosti v stop se turbína odstavuje z bezpečnostních důvodů. Blokové schéma modelu je na Obr. 7: Veškeré regulace větrné turbíny jsou v modelu implicitně zahrnuty, takže model se hodí pro stacionární výpočty s pomalými změnami rychlosti větru. Statická charakteristika turbíny v N max v min v n v stop N T Výkon turbíny Obr. 7 blokové schéma modelu větrné turbíny při proměnné rychlosti větru tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

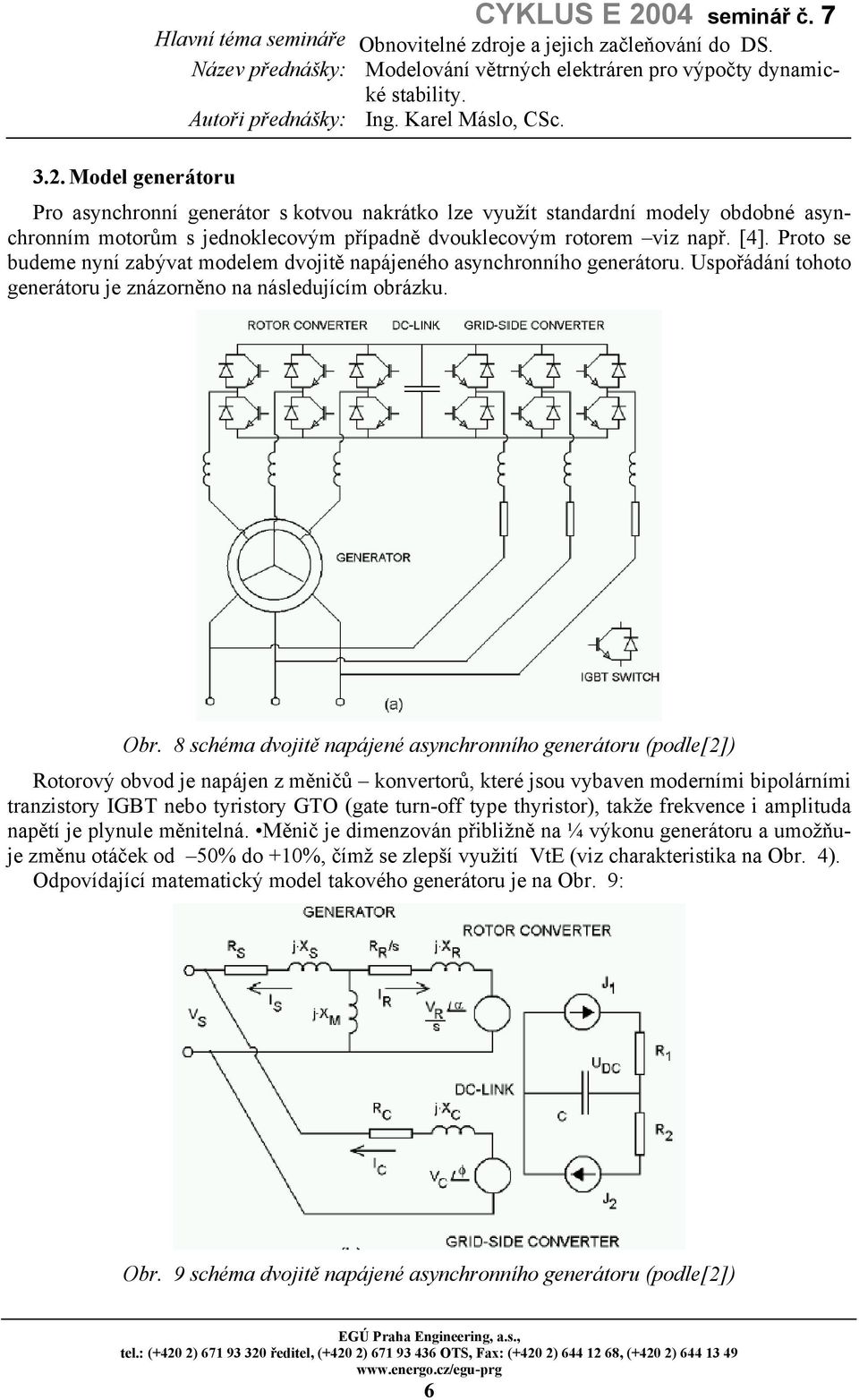

6 3.2. Model generátoru CYKLUS E 24 seminář č. 7 Pro asynchronní generátor s kotvou nakrátko lze využít standardní modely obdobné asynchronním motorům s jednoklecovým případně dvouklecovým rotorem viz např. [4]. Proto se budeme nyní zabývat modelem dvojitě napájeného asynchronního generátoru. Uspořádání tohoto generátoru je znázorněno na následujícím obrázku. Obr. 8 schéma dvojitě napájené asynchronního generátoru (podle[2]) Rotorový obvod je napájen z měničů konvertorů, které jsou vybaven moderními bipolárními tranzistory IBT nebo tyristory TO (gate turn-off type thyristor), takže frekvence i amplituda napětí je plynule měnitelná. Měnič je dimenzován přibližně na ¼ výkonu generátoru a umožňuje změnu otáček od 5% do %, čímž se zlepší využití VtE (viz charakteristika na Obr. 4). Odpovídající matematický model takového generátoru je na Obr. 9: Obr. 9 schéma dvojitě napájené asynchronního generátoru (podle[2]) tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

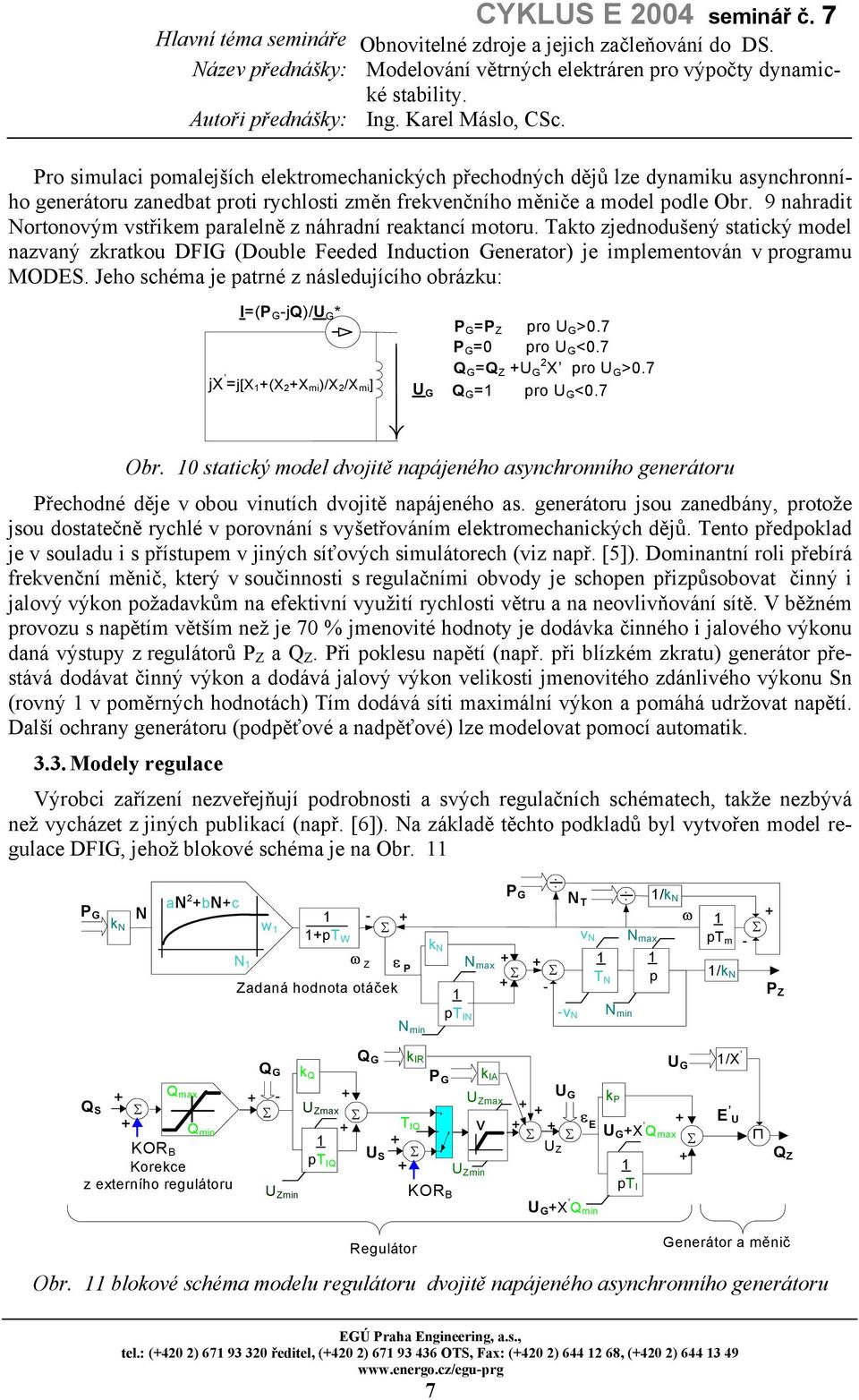

7 Pro simulaci pomalejších elektromechanických přechodných dějů lze dynamiku asynchronního generátoru zanedbat proti rychlosti změn frekvenčního měniče a model podle Obr. 9 nahradit Nortonovým vstřikem paralelně z náhradní reaktancí motoru. Takto zjednodušený statický model nazvaný zkratkou DFI (Double Feeded Induction enerator) je implementován v programu MODES. Jeho schéma je patrné z následujícího obrázku: I=(P -jq)/u * jx =j[x (X 2 X mi )/X 2 /X mi ] U P =P Z pro U >.7 P = pro U <.7 Q =Q Z U 2 X pro U >.7 Q = pro U <.7 Obr. statický model dvojitě napájeného asynchronního generátoru Přechodné děje v obou vinutích dvojitě napájeného as. generátoru jsou zanedbány, protože jsou dostatečně rychlé v porovnání s vyšetřováním elektromechanických dějů. Tento předpoklad je v souladu i s přístupem v jiných síťových simulátorech (viz např. [5]). Dominantní roli přebírá frekvenční měnič, který v součinnosti s regulačními obvody je schopen přizpůsobovat činný i jalový výkon požadavkům na efektivní využití rychlosti větru a na neovlivňování sítě. V běžném provozu s napětím větším než je 7 % jmenovité hodnoty je dodávka činného i jalového výkonu daná výstupy z regulátorů P Z a Q Z. Při poklesu napětí (např. při blízkém zkratu) generátor přestává dodávat činný výkon a dodává jalový výkon velikosti jmenovitého zdánlivého výkonu Sn (rovný v poměrných hodnotách) Tím dodává síti maximální výkon a pomáhá udržovat napětí. Další ochrany generátoru (podpěťové a nadpěťové) lze modelovat pomocí automatik Modely regulace Výrobci zařízení nezveřejňují podrobnosti a svých regulačních schématech, takže nezbývá než vycházet z jiných publikací (např. [6]). Na základě těchto podkladů byl vytvořen model regulace DFI, jehož blokové schéma je na Obr. an 2 N T /k bnc N P N - ω k N w pt W v N N max ω Z N ε N P max Zadaná hodnota otáček N min k N pt IN P - -v N T N p N min pt m - /k N P Z Q S Q max Q min KOR B Korekce z externího regulátoru Q - U Zmax U Zmin k Q pt IQ Q U S kir P k IA U Zmax U T IQ v ε E U X Q max U Z U Zmin pt KOR I B U X Q min k P U /X E U Q Z Regulátor enerátor a měnič Obr. blokové schéma modelu regulátoru dvojitě napájeného asynchronního generátoru tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

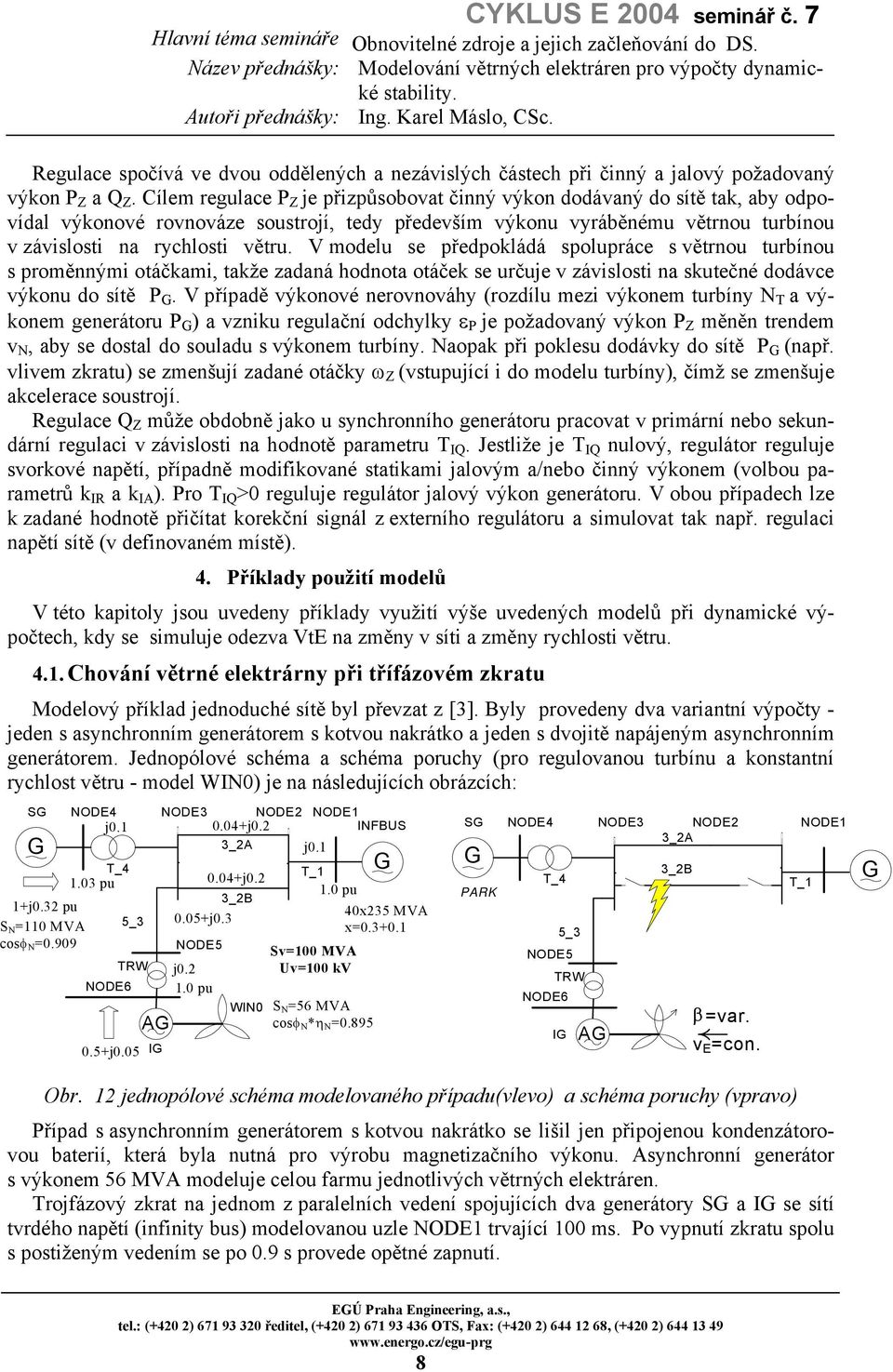

8 Regulace spočívá ve dvou oddělených a nezávislých částech při činný a jalový požadovaný výkon P Z a Q Z. Cílem regulace P Z je přizpůsobovat činný výkon dodávaný do sítě tak, aby odpovídal výkonové rovnováze soustrojí, tedy především výkonu vyráběnému větrnou turbínou v závislosti na rychlosti větru. V modelu se předpokládá spolupráce s větrnou turbínou s proměnnými otáčkami, takže zadaná hodnota otáček se určuje v závislosti na skutečné dodávce výkonu do sítě P. V případě výkonové nerovnováhy (rozdílu mezi výkonem turbíny N T a výkonem generátoru P ) a vzniku regulační odchylky ε P je požadovaný výkon P Z měněn trendem v N, aby se dostal do souladu s výkonem turbíny. Naopak při poklesu dodávky do sítě P (např. vlivem zkratu) se zmenšují zadané otáčky ω Z (vstupující i do modelu turbíny), čímž se zmenšuje akcelerace soustrojí. Regulace Q Z může obdobně jako u synchronního generátoru pracovat v primární nebo sekundární regulaci v závislosti na hodnotě parametru T IQ. Jestliže je T IQ nulový, regulátor reguluje svorkové napětí, případně modifikované statikami jalovým a/nebo činný výkonem (volbou parametrů k IR a k IA ). Pro T IQ > reguluje regulátor jalový výkon generátoru. V obou případech lze k zadané hodnotě přičítat korekční signál z externího regulátoru a simulovat tak např. regulaci napětí sítě (v definovaném místě). 4. Příklady použití modelů V této kapitoly jsou uvedeny příklady využití výše uvedených modelů při dynamické výpočtech, kdy se simuluje odezva VtE na změny v síti a změny rychlosti větru. 4.. Chování větrné elektrárny při třífázovém zkratu Modelový příklad jednoduché sítě byl převzat z [3]. Byly provedeny dva variantní výpočty - jeden s asynchronním generátorem s kotvou nakrátko a jeden s dvojitě napájeným asynchronním generátorem. Jednopólové schéma a schéma poruchy (pro regulovanou turbínu a konstantní rychlost větru - model WIN) je na následujících obrázcích: S j.32 pu S N = MVA cosφ N =.99 NODE4 j. T_4.3 pu NODE6 5_3 TRW.5j.5 A I NODE3 NODE2 NODE.4j.2 INFBUS 3_2A j..5j.3 NODE5 j.2. pu.4j.2 3_2B WIN T_. pu Sv= MVA Uv= kv S N =56 MVA cosφ N *η N =.895 4x235 MVA x=.3. S PARK NODE4 T_4 NODE5 NODE6 5_3 TRW I A NODE3 NODE2 3_2A 3_2B β =var. v E =con. T_ NODE Obr. 2 jednopólové schéma modelovaného případu(vlevo) a schéma poruchy (vpravo) Případ s asynchronním generátorem s kotvou nakrátko se lišil jen připojenou kondenzátorovou baterií, která byla nutná pro výrobu magnetizačního výkonu. Asynchronní generátor s výkonem 56 MVA modeluje celou farmu jednotlivých větrných elektráren. Trojfázový zkrat na jednom z paralelních vedení spojujících dva generátory S a I se sítí tvrdého napětí (infinity bus) modelovanou uzle NODE trvající ms. Po vypnutí zkratu spolu s postiženým vedením se po.9 s provede opětné zapnutí. tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

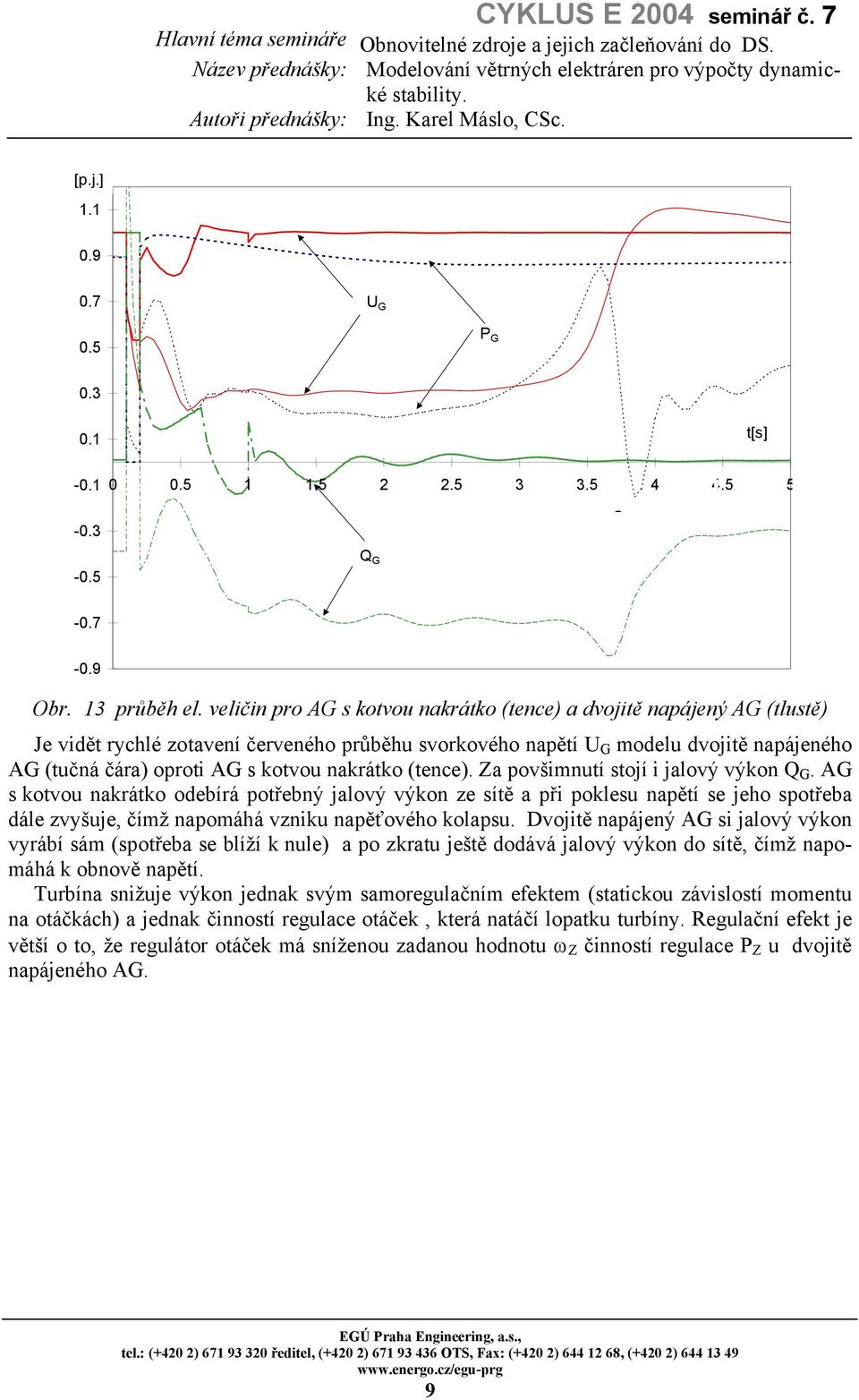

9 [p.j.]..9.7 U.5 P.3. t[s] Q Q Obr. 3 průběh el. veličin pro A s kotvou nakrátko (tence) a dvojitě napájený A (tlustě) Je vidět rychlé zotavení červeného průběhu svorkového napětí U modelu dvojitě napájeného A (tučná čára) oproti A s kotvou nakrátko (tence). Za povšimnutí stojí i jalový výkon Q. A s kotvou nakrátko odebírá potřebný jalový výkon ze sítě a při poklesu napětí se jeho spotřeba dále zvyšuje, čímž napomáhá vzniku napěťového kolapsu. Dvojitě napájený A si jalový výkon vyrábí sám (spotřeba se blíží k nule) a po zkratu ještě dodává jalový výkon do sítě, čímž napomáhá k obnově napětí. Turbína snižuje výkon jednak svým samoregulačním efektem (statickou závislostí momentu na otáčkách) a jednak činností regulace otáček, která natáčí lopatku turbíny. Regulační efekt je větší o to, že regulátor otáček má sníženou zadanou hodnotu ω Z činností regulace P Z u dvojitě napájeného A. tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)

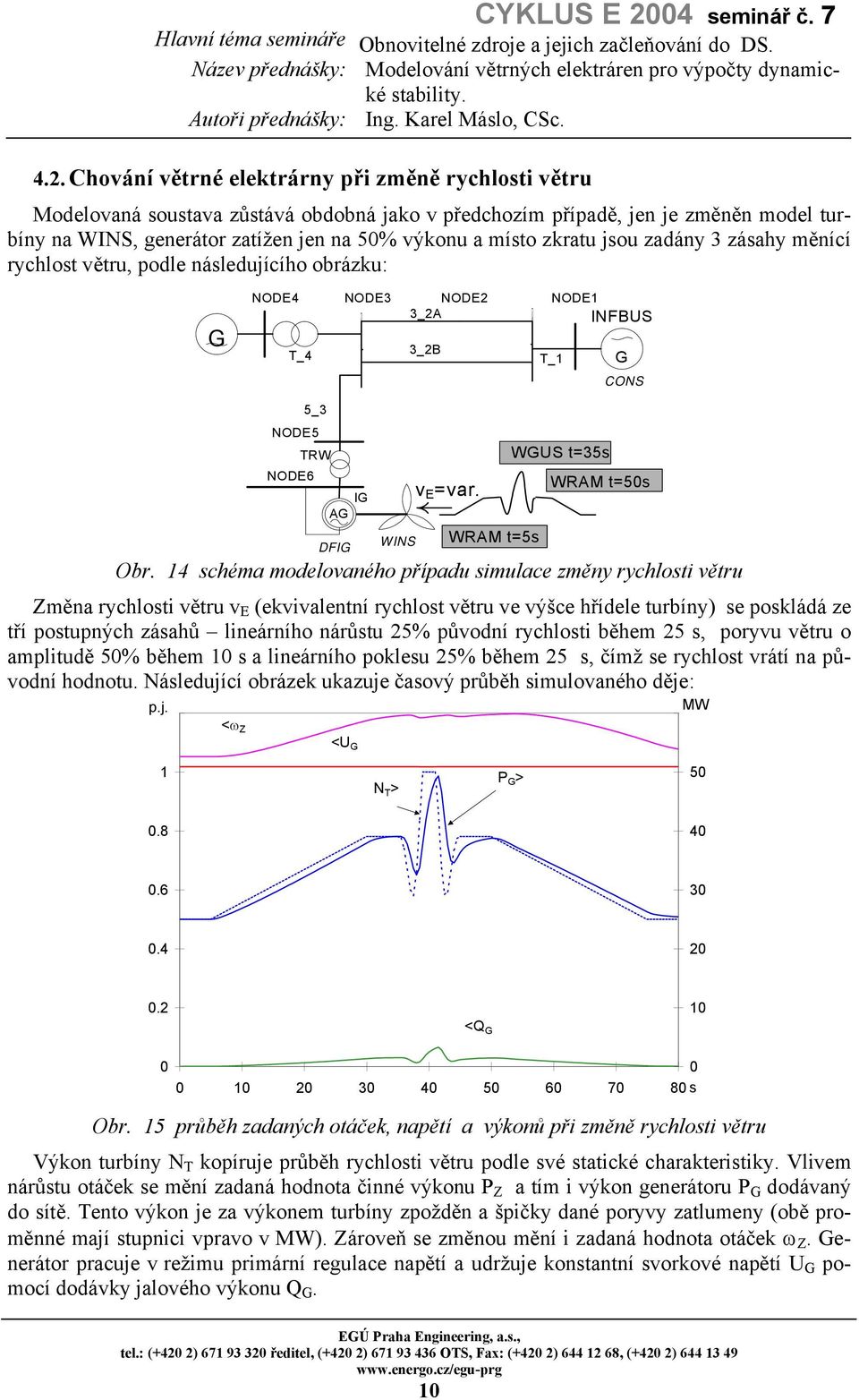

10 4.2. Chování větrné elektrárny při změně rychlosti větru Modelovaná soustava zůstává obdobná jako v předchozím případě, jen je změněn model turbíny na WINS, generátor zatížen jen na 5% výkonu a místo zkratu jsou zadány 3 zásahy měnící rychlost větru, podle následujícího obrázku: NODE4 T_4 NODE3 NODE2 3_2A 3_2B NODE INFBUS T_ CONS NODE5 NODE6 5_3 TRW I A DFI WINS v E =var. WRAM t=5s WUS t=35s WRAM t=5s Obr. 4 schéma modelovaného případu simulace změny rychlosti větru Změna rychlosti větru v E (ekvivalentní rychlost větru ve výšce hřídele turbíny) se poskládá ze tří postupných zásahů lineárního nárůstu 25% původní rychlosti během 25 s, poryvu větru o amplitudě 5% během s a lineárního poklesu 25% během 25 s, čímž se rychlost vrátí na původní hodnotu. Následující obrázek ukazuje časový průběh simulovaného děje:.2 p.j. <ω Z <U MW 6 N T > P > <Q s Obr. 5 průběh zadaných otáček, napětí a výkonů při změně rychlosti větru Výkon turbíny N T kopíruje průběh rychlosti větru podle své statické charakteristiky. Vlivem nárůstu otáček se mění zadaná hodnota činné výkonu P Z a tím i výkon generátoru P dodávaný do sítě. Tento výkon je za výkonem turbíny zpožděn a špičky dané poryvy zatlumeny (obě proměnné mají stupnici vpravo v MW). Zároveň se změnou mění i zadaná hodnota otáček ω Z. enerátor pracuje v režimu primární regulace napětí a udržuje konstantní svorkové napětí U pomocí dodávky jalového výkonu Q. tel.: (42 2) ředitel, (42 2) OTS, Fax: (42 2) , (42 2)
