AUTOR PROJEKTU A ZODPOVĚDNÝ PROJEKTANT:

Transkript

1 A. PRŮVODNÍ ZPRÁVA A/ IDENTIFIKACE STAVBY, JMÉNO A PŘÍJMENÍ, MÍSTO TRVALÉHO POBYTU STAVEBNÍKA, OBCHODNÍ FIRMA (FYZICKÉ OSOBY), OBCHODNÍ FIRMA, IČ, SÍDLO STAVEBNÍKA (PRÁVNICKÉ OSOBY), JMÉNO A PŘÍJMENÍ PROJEKTANTA, ČÍSLO POD KTERÝM JE ZAPSÁN V EVIDENCI AUTORIZOVANÝCH OSOB VEDENÉ ČESKOU KOMOROU AUTORIZOVANÝCH INŽENÝRŮ A TECHNIKŮ ČINNÝCH VE OBOREM, POPŘÍPADĚ SPECIALIZACÍ JEHO AUTORIZACE, DÁLE JEHO KONTAKTNÍ ADRESA A ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ ÚČEL INVESTOR: OBEC DOLNÍ LOMNÁ, DOLNÍ LOMNÁ 164, NÁZEV STAVBY: SRUBOVÁ AUTOBUSOVÁ ZASTÁVKA SE ZÁMEMÍM (NA MÍSTĚ STÁVAJÍCÍ ZASTÁVKY) V RÁMCI PROJEKTU DOPROVODNÁ INFASTRUKTURA NS MIONŠÍ MÍSTO STAVBY: P.Č. 709/1, P.Č.670/1, P.Č OBEC: DOLNÍ LOMNÁ K.Ú.: DOLNÍ LOMNÁ OKRES: FRÝDEK-MÍSTEK KRAJ MORAVSKOSLEZSKÝ AUTOR PROJEKTU A ZODPOVĚDNÝ PROJEKTANT: ING. ARCH. ANTONÍN ZÁVADA ČKA AUTORIZOVANÝ ARCHITEKT ING. ANTONÍN ZÁVADA ČKAIT PALACKÉHO 954, VALAŠSKÉ MEZIŘÍČÍ AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY AUTORIZOVANÝ TECHNIK PRO PROSTŘEDÍ STAVEB B) ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI ÚZEMÍ, O STAVEBNÍM POZEMKU A O MAJETKOPRÁVNÍCH VZTAZÍCH, P.Č. 670/1 OSTATNÍ PLOCHA, NEPLODNÁ PŮDA 3159 M 2 ; VLASTNICKÉ PRÁVO: LESY ČR,S.P., PŘEMYSLOVA 1106/19 HRADEC KRÁLOVÉ P.Č OSTATNÍ PLOCHA, OSTATNÍ KOMUNIKACE 104 M 2 ; VLASTNICKÉ PRÁVO: LESY ČR,S.P., PŘEMYSLOVA 1106/19 HRADEC KRÁLOVÉ P.Č. 709/1 TRVALÝ TRÁVNÍ POROST PODÍL 1/2, GOMOLA VLADISLAV DOLNÍ LOMNÁ 94 DOLNÍ LOMNÁ M 2 ; VLASTNICKÉ PRÁVO PODÍL 1/2, GOMOLOVÁ ANDĚLA DOLNÍ LOMNÁ 94 DOLNÍ LOMNÁ P.Č. 703/1 TRVALÝ TRÁVNÍ POROST PODÍL 1/2, GOMOLA VLADISLAV 616 M 2 ; VLASTNICKÉ PRÁVO A R S T A V a t e l i é r & s t a v i t e l s t v í w w w. a r s t a v. com Palackého 954, Palackého 421, Valašské Meziříčí, tel.,fax , mobil , zavada.antonin@volny.cz

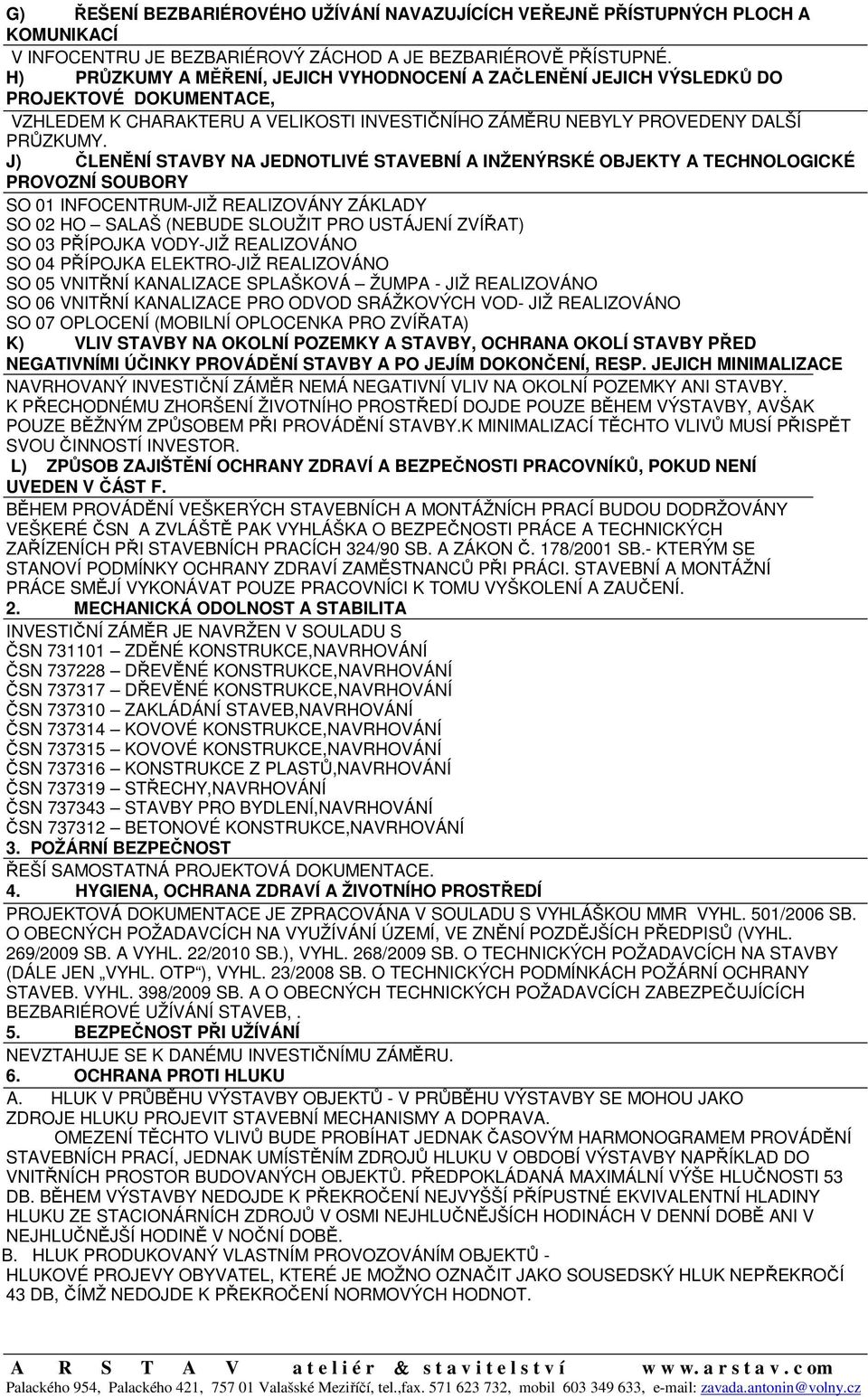

2 DOLNÍ LOMNÁ 94 DOLNÍ LOMNÁ PODÍL 1/2, GOMOLOVÁ ANDĚLA DOLNÍ LOMNÁ 94 DOLNÍ LOMNÁ P.Č. 716/7 TRVALÝ TRÁVNÍ POROST SJM GOMOLA VLADISLAV A ANDĚLA DOLNÍ LOMNÁ 94 DOLNÍ LOMNÁ M 2 ; VLASTNICKÉ PRÁVO P.Č. 667 TRVALÝ TRÁVNÍ OROST 1639 M 2 ; VLASTNICKÉ PRÁVO: PYZSKO MARTIN MOSTY U JABLUNKOVA 186 MOSTY U JABLUNKOVA NA POZEMKU SE NYNÍ NACHÁZEJÍ REALIZOVANÉ OBJEKTY: ZÁKLADY A KANALIZACE LEŽATÁ OBJEKTU SO 01 INFOCENTRUM SO 03 PŘÍPOJKA VODY SO 04 PŘÍPOJKA ELEKTRO SO 05 VNITŘNÍ KANALIZACE SPLAŠKOVÁ ŽUMPA SO 06 VNITŘNÍ KANALIZACE PRO ODVOD SRÁŽKOVÝCH VOD. V OKOLÍ PARCELY JE ROZTROUŠENÁ ZÁSTAVBA, ORGANICKÉHO CHARAKTERU. C) ÚDAJE O PROVEDENÝCH PRŮZKUMECH A O NAPOJENÍ NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU VZHLEDEM K CHARAKTERU A VELIKOSTI INVESTIČNÍHO ZÁMĚRU NEBUDOU, PROVEDENY SPECIÁLNÍ ŽÁDNÉ PRŮZKUMY. INVESTIČNÍ ZÁMĚR BUDE NAPOJEN NA OBECNÍ KOMUNIKACI, CO BY PŘÍSTUP NA POZEMEK, NA PŘÍPOJKU VODY Z VEŘEJNÉ SÍTĚ, PŘÍPOJKU EL. ENERGIE A VEDENÍ KANALIZACE PRO ODVOD SRÁŽKOVÝCH VOD A VEDENÍ SPLAŠKOVÉ KANALIZACE A ŽUMPU. D) INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ INVESTIČNÍ ZÁMĚR JE V SOULADU S POŽADAVKY DOTČENÝCH ORGÁNŮ-BUDE DOLOŽENO JEJICH VYJÁDŘENÍMI E) INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU PROJEKTOVÁ DOKUMENTACE JE ZPRACOVÁNA V SOULADU S VYHLÁŠKOU MMR VYHL. 501/2006 SB. O OBECNÝCH POŽADAVCÍCH NA VYUŽÍVÁNÍ ÚZEMÍ, VE ZNĚNÍ POZDĚJŠÍCH PŘEDPISŮ (VYHL. 269/2009 SB. A VYHL. 22/2010 SB.), VYHL. 268/2009 SB. O TECHNICKÝCH POŽADAVCÍCH NA STAVBY (DÁLE JEN VYHL. OTP ), VYHL. 23/2008 SB. O TECHNICKÝCH PODMÍNKÁCH POŽÁRNÍ OCHRANY STAVEB. A VYHL. 398/2009 SB. A O OBECNÝCH TECHNICKÝCH POŽADAVCÍCH ZABEZPEČUJÍCÍCH BEZBARIÉROVÉ UŽÍVÁNÍ STAVEB. F) ÚDAJE O SPLNĚNÍ PODMÍNEK REGULAČNÍHO PLÁNU, ÚZEMNÍHO ROZHODNUTÍ, POPŘÍPADĚ ÚZEMNĚ PLÁNOVACÍ INFORMACE U STAVEB PODLE 104 ODST. 1 STAVEBNÍHO ZÁKONA INVESTIČNÍ ZÁMĚR JE V SOULADU S ÚPI. G) VĚCNÉ A ČASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY A JINÁ OPATŘENÍ V DOTČENÉM ÚZEMÍ POKUD JE PROJEKTANTOVI ZNÁMO NEMÁ INVESTIČNÍ ZÁMĚR VĚCNÉ ANI ČASOVÉ VAZBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY ČI JINÁ OPATŘENÍ V DOTČENÉM ÚZEMÍ. H) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY VČETNĚ POPISU POSTUPU VÝSTAVBY PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY JE 2 ROKY POPIS POSTUPU VÝSTAVBY: 1. PŘÍPRAVA STAVBY - REALIZOZOVÁNO 2. PŘÍPRAVA STAVENIŠTĚ - REALIZOZOVÁNO 3. VYBUDOVÁNÍ STAVENIŠTNÍ PŘÍJEZDOVÉ KOMUNIKACE A TERÉNNÍ PRÁCE - REALIZOZOVÁNO 4. PŘÍPOJKY INŽENÝRSKÝCH SÍTÍ - REALIZOZOVÁNO 5. ZÁKLADY A ZÁKLADOVÁ DESKA - REALIZOZOVÁNO 6. SVISLÉ A VODOROVNÉ NOSNÉ KONSTRUKCE 7. STŘEŠNÍ KONSTRUKCE A STŘEŠNÍ PLÁŠŤ 8. NENOSNÉ VNITŘNÍ KONSTRUKCE 9. VÝPLŇOVÉ KONSTRUKCE

3 10. VNITŘNÍ TZB INSTALACE 11. POVRCHOVÉ ÚPRAVY A DOKONČOVACÍ PRÁCE 12. VENKOVNÍ TERÉNNÍ ÚPRAVY, ZPEVNĚNÉ PLOCHY A OPLOCENÍ I) STATISTICKÉ ÚDAJE O ORIENTAČNÍ HODNOTĚ STAVBY BYTOVÉ, NEBYTOVÉ, NA OCHRANU ŽIVOTNÍHO PROSTŘEDÍ A OSTATNÍ V TIS. KČ, DÁLE ÚDAJE O PODLAHOVÉ PLOŠE BUDOVY BYTOVÉ ČI NEBYTOVÉ V M², A O POČTU BYTŮ V BUDOVÁCH BYTOVÝCH A NEBYTOVÝCH. - SO 01 INFOCENTRUM -ZASTAVĚNÁ PLOCHA 135,42 m 2 -UŽITNÁ PLOCHA 123,70 m 2 -OBESTAVĚNÝ PROSTOR m 3 -PLOCHA STAVENIŠTĚ 191,00 m 2 - SO 02 HO SALAŠ (NEBUDE SLOUŽIT PRO USTÁJENÍ ZVÍŘAT) -ZASTAVĚNÁ PLOCHA 56,23 m 2 -UŽITNÁ PLOCHA CELKEM 49,15 m 2 -OBESTAVĚNÝ PROSTOR m 3 -PLOCHA STAVENIŠTĚ 92,00 m 2 -STAVEBNÍ POZEMEK JE TVOŘEN ČÁSTMI PARCEL P.Č. 670/1, 2489, 667, 709/1, 716/7, 703/1 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A) ZHODNOCENÍ STAVENIŠTĚ, U ZMĚNY DOKONČENÉ STAVBY TÉŽ VYHODNOCENÍ SOUČASNÉHO STAVU KONSTRUKCÍ; STAVEBNĚ HISTORICKÝ PRŮZKUM U STAVBY, KTERÁ JE KULTURNÍ PAMÁTKOU, JE V PAMÁTKOVÉ REZERVACI NEBO JE V PAMÁTKOVÉ ZÓNĚ, STAVEBNÍ POZEMEK MÁ ROVINNÝ CHARAKTER. B) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY, POPŘÍPADĚ POZEMKŮ S NÍ SOUVISEJÍCÍCH INVESTIČNÍ ZÁMĚR JE V SOULADU S URBANISTICKÝM ŘEŠENÍM OKOLNÍ ZÁSTAVBY, TUTO ZÁSTAVBU DOPLŇUJE. C) TECHNICKÉ ŘEŠENÍ S POPISEM POZEMNÍCH STAVEB A INŽENÝRSKÝCH STAVEB A ŘEŠENÍ VNĚJŠÍCH PLOCH SO 01 INFOCENTRUM STAVBA JE NAVRŽENÁ NEPODSKLEPENÁ, PŘÍZEMNÍ, BEZ PODKROVÍ. STŘECHA BUDE SEDLOVÁ O SKLONU 45 a 32 STUPŇŮ S POLOVALBAMI. V PŘÍZEMÍ 1.N.P. SE NACHÁZÍ VENKOVNÍ POSEZENÍ, INFOCENTRUM, SKLAD, WC ZAMĚSTNANCŮ, SKLAD, WC-ŽENY A MUŽI NÁVŠTĚVNÍCI, CHODBA, ÚKLIDOVÁ MÍSTNOST A WC PRO IMOBILNÍ. STAVBA BUDE PROVEDENA Z TRADIČNÍCH MATERIÁLŮ. JEDNÁ SE O DŘEVOSTAVBU- Z DŘEVĚNÝCH STĚNOVNIC, KOMBINOVANOU S SDK PŘÍČKAMI. OBJEKT NEBUDE VYUŽÍVÁN V ZIMĚ, A TAK NEBUDE IZOLOVÁN ANI ZATEPLEN. VEŠKERÉ VÝPLNĚ OTVORŮ, AŤ UŽ DVEŘNÍCH ČI OKENNÍCH BUDOU DŘEVĚNÉ. STŘEŠNÍ PLÁŠŤ BUDE ZAKONČEN DŘEVĚNÝM ŠINDELEM. PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE. OBJEKT BUDE SLOUŽIT JAKO ZÁZEMÍ PRO NÁVŠTĚVNÍKY PŘILEHLÉ NS MIONŠÍ. OBJEKT BUDE PROVOZOVÁN POUZE SEZÓNĚ A TO KAŽDÝ ROK OD 1.6. DO V SOUČASNOSTI JSOU JIŽ REALIZOVÁNY VŠECHNY PŘÍPOJKY INŽENÝRSKÝCH SÍTÍ A ZÁKLADOVÉ KONSTRUKCE. SO 02 HO SALAŠ (NEBUDE SLOUŽIT PRO USTÁJENÍ ZVÍŘAT) JEDNÁ SE O DŘEVOSTAVBU -Z DŘEVĚNÝCH STĚNOVNIC,. HOSPODÁŘSKÝ OBJEKT JE JEDNOPODLAŽNÍ, V PŘÍZEMÍ SE NACHÁZEJÍ DVA SKLADY PRO NÁŘADÍ SLOUŽÍCÍ K ÚDRŽBĚ OKOLNÍCH POZEMKŮ A PŘÍSTŘEŠEK TÉŽE FUNKCE. OBJEKT MÁ OBDÉLNÍKOVOU PŮDORYSNOU STOPU. JE ZAKONČEN STŘECHOU SEDLOVÉHO CHARAKTERU. SKLON STŘECHY JE 35 A 15. STŘEŠNÍ PLÁŠŤ BUDE ZAKONČEN DŘEVĚNÝM ŠINDELEM. VEŠKERÉ VÝPLNĚ OTVORŮ, AŤ UŽ DVEŘNÍCH ČI OKENNÍCH BUDOU DŘEVĚNÉ. PŘÍJEZD A PŘÍSTUP NA POZEMEK JE KOMUNIKACE. OBJEKT BUDE PROVOZOVÁN POUZE SEZÓNĚ A TO KAŽDÝ ROK OD 1.6. DO OBJEKT NEBUDE MÍT ŽÁDNÉ INŽENÝRSKÉ SÍTĚ, ANI DEŠŤOVOU KANALIZACI, VODA ZE STŘECHY BUDE PŘIROZENĚ VSAKOVAT DO POZEMKU. D) NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE. E) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY VČETNĚ ŘEŠENÍ DOPRAVY V KLIDU, DODRŽENÍ PODMÍNEK STANOVENÝCH PRO NAVRHOVÁNÍ STAVEB NA PODDOLOVANÉM A SVAŽNÉM ÚZEMÍ, PŘÍJEZD A PŘÍSTUP NA POZEMEK JE STÁVAJÍCÍ Z OBECNÍ KOMUNIKACE. F) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY NEVZTAHUJE SE K IZ

4 G) ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMUNIKACÍ V INFOCENTRU JE BEZBARIÉROVÝ ZÁCHOD A JE BEZBARIÉROVĚ PŘÍSTUPNÉ. H) PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE, VZHLEDEM K CHARAKTERU A VELIKOSTI INVESTIČNÍHO ZÁMĚRU NEBYLY PROVEDENY DALŠÍ PRŮZKUMY. J) ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ A INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY SO 01 INFOCENTRUM-JIŽ REALIZOVÁNY ZÁKLADY SO 02 HO SALAŠ (NEBUDE SLOUŽIT PRO USTÁJENÍ ZVÍŘAT) SO 03 PŘÍPOJKA VODY-JIŽ REALIZOVÁNO SO 04 PŘÍPOJKA ELEKTRO-JIŽ REALIZOVÁNO SO 05 VNITŘNÍ KANALIZACE SPLAŠKOVÁ ŽUMPA - JIŽ REALIZOVÁNO SO 06 VNITŘNÍ KANALIZACE PRO ODVOD SRÁŽKOVÝCH VOD- JIŽ REALIZOVÁNO SO 07 OPLOCENÍ (MOBILNÍ OPLOCENKA PRO ZVÍŘATA) K) VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY, OCHRANA OKOLÍ STAVBY PŘED NEGATIVNÍMI ÚČINKY PROVÁDĚNÍ STAVBY A PO JEJÍM DOKONČENÍ, RESP. JEJICH MINIMALIZACE NAVRHOVANÝ INVESTIČNÍ ZÁMĚR NEMÁ NEGATIVNÍ VLIV NA OKOLNÍ POZEMKY ANI STAVBY. K PŘECHODNÉMU ZHORŠENÍ ŽIVOTNÍHO PROSTŘEDÍ DOJDE POUZE BĚHEM VÝSTAVBY, AVŠAK POUZE BĚŽNÝM ZPŮSOBEM PŘI PROVÁDĚNÍ STAVBY.K MINIMALIZACÍ TĚCHTO VLIVŮ MUSÍ PŘISPĚT SVOU ČINNOSTÍ INVESTOR. L) ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ, POKUD NENÍ UVEDEN V ČÁST F. BĚHEM PROVÁDĚNÍ VEŠKERÝCH STAVEBNÍCH A MONTÁŽNÍCH PRACÍ BUDOU DODRŽOVÁNY VEŠKERÉ ČSN A ZVLÁŠTĚ PAK VYHLÁŠKA O BEZPEČNOSTI PRÁCE A TECHNICKÝCH ZAŘÍZENÍCH PŘI STAVEBNÍCH PRACÍCH 324/90 SB. A ZÁKON Č. 178/2001 SB.- KTERÝM SE STANOVÍ PODMÍNKY OCHRANY ZDRAVÍ ZAMĚSTNANCŮ PŘI PRÁCI. STAVEBNÍ A MONTÁŽNÍ PRÁCE SMĚJÍ VYKONÁVAT POUZE PRACOVNÍCI K TOMU VYŠKOLENÍ A ZAUČENÍ. 2. MECHANICKÁ ODOLNOST A STABILITA INVESTIČNÍ ZÁMĚR JE NAVRŽEN V SOULADU S ČSN ZDĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN ZAKLÁDÁNÍ STAVEB,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KONSTRUKCE Z PLASTŮ,NAVRHOVÁNÍ ČSN STŘECHY,NAVRHOVÁNÍ ČSN STAVBY PRO BYDLENÍ,NAVRHOVÁNÍ ČSN BETONOVÉ KONSTRUKCE,NAVRHOVÁNÍ 3. POŽÁRNÍ BEZPEČNOST ŘEŠÍ SAMOSTATNÁ PROJEKTOVÁ DOKUMENTACE. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ PROJEKTOVÁ DOKUMENTACE JE ZPRACOVÁNA V SOULADU S VYHLÁŠKOU MMR VYHL. 501/2006 SB. O OBECNÝCH POŽADAVCÍCH NA VYUŽÍVÁNÍ ÚZEMÍ, VE ZNĚNÍ POZDĚJŠÍCH PŘEDPISŮ (VYHL. 269/2009 SB. A VYHL. 22/2010 SB.), VYHL. 268/2009 SB. O TECHNICKÝCH POŽADAVCÍCH NA STAVBY (DÁLE JEN VYHL. OTP ), VYHL. 23/2008 SB. O TECHNICKÝCH PODMÍNKÁCH POŽÁRNÍ OCHRANY STAVEB. VYHL. 398/2009 SB. A O OBECNÝCH TECHNICKÝCH POŽADAVCÍCH ZABEZPEČUJÍCÍCH BEZBARIÉROVÉ UŽÍVÁNÍ STAVEB,. 5. BEZPEČNOST PŘI UŽÍVÁNÍ 6. OCHRANA PROTI HLUKU A. HLUK V PRŮBĚHU VÝSTAVBY OBJEKTŮ - V PRŮBĚHU VÝSTAVBY SE MOHOU JAKO ZDROJE HLUKU PROJEVIT STAVEBNÍ MECHANISMY A DOPRAVA. OMEZENÍ TĚCHTO VLIVŮ BUDE PROBÍHAT JEDNAK ČASOVÝM HARMONOGRAMEM PROVÁDĚNÍ STAVEBNÍCH PRACÍ, JEDNAK UMÍSTĚNÍM ZDROJŮ HLUKU V OBDOBÍ VÝSTAVBY NAPŘÍKLAD DO VNITŘNÍCH PROSTOR BUDOVANÝCH OBJEKTŮ. PŘEDPOKLÁDANÁ MAXIMÁLNÍ VÝŠE HLUČNOSTI 53 DB. BĚHEM VÝSTAVBY NEDOJDE K PŘEKROČENÍ NEJVYŠŠÍ PŘÍPUSTNÉ EKVIVALENTNÍ HLADINY HLUKU ZE STACIONÁRNÍCH ZDROJŮ V OSMI NEJHLUČNĚJŠÍCH HODINÁCH V DENNÍ DOBĚ ANI V NEJHLUČNĚJŠÍ HODINĚ V NOČNÍ DOBĚ. B. HLUK PRODUKOVANÝ VLASTNÍM PROVOZOVÁNÍM OBJEKTŮ - HLUKOVÉ PROJEVY OBYVATEL, KTERÉ JE MOŽNO OZNAČIT JAKO SOUSEDSKÝ HLUK NEPŘEKROČÍ 43 DB, ČÍMŽ NEDOJDE K PŘEKROČENÍ NORMOVÝCH HODNOT.

5 C. OCHRANA STAVBY PROTI HLUKU U PŘEDMĚTNÉHO DOMU BUDOU POUŽITY POUZE STAVEBNÍ VÝROBKY A POSTUPY V SOULADU ČSN AKUSTIKA - OCHRANA PROTI HLUKU V BUDOVÁCH A SOUVISÍCÍ AKUSTICKÉ VLASTNOSTI STAVEBNÍCH VÝROBKŮ. 7. ÚSPORA ENERGIE A OCHRANA TEPLA NEVZTAHUJE SE K IZ. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ VELIKOSTI INVESTIČNÍHO ZÁMĚRU NEBYLY PROVEDENY ŽÁDNÉ DALŠÍ PRŮZKUMY. 10. OCHRANA OBYVATELSTVA 11. INŽENÝRSKÉ STAVBY (OBJEKTY) POPSÁNY V ČÁSTI F. 12. VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB (POKUD SE VE STAVBĚ VYSKYTUJÍ) C. SITUACE STAVBY VIZ. PROJEKTOVÁ DOKUMENTACE D. DOKLADOVÁ ČÁST - BUDE DOLOŽENA INVESTOREM F. DOKUMENTACE STAVBY /OBJEKTŮ/ F.1.POZEMNÍ OBJEKTY SO 01 INFOCENTRUM F.1. TECHNICKÁ ZPRÁVA F.1.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ F TECHNICKÁ ZPRÁVA A) ÚČEL OBJEKTU, INFOCENTRUM B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍHO ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE, SO 01 INFOCENTRUM STAVBA JE NAVRŽENÁ NEPODSKLEPENÁ, PŘÍZEMNÍ, BEZ PODKROVÍ. STŘECHA BUDE SEDLOVÁ O SKLONU 45 a 32 STUPŇŮ S POLOVALBAMI. V PŘÍZEMÍ 1.N.P. SE NACHÁZÍ VENKOVNÍ POSEZENÍ, INFOCENTRUM, SKLAD, WC ZAMĚSTNANCŮ, SKLAD, WC-ŽENY A MUŽI NÁVŠTĚVNÍCI, CHODBA, ÚKLIDOVÁ MÍSTNOST A WC PRO IMOBILNÍ. STAVBA BUDE PROVEDENA Z TRADIČNÍCH MATERIÁLŮ. JEDNÁ SE O DŘEVOSTAVBU- Z DŘEVĚNÝCH STĚNOVNIC, KOMBINOVANOU S SDK PŘÍČKAMI. OBJEKT NEBUDE VYUŽÍVÁN V ZIMĚ, A TAK NEBUDE IZOLOVÁN ANI ZATEPLEN. VEŠKERÉ VÝPLNĚ OTVORŮ, AŤ UŽ DVEŘNÍCH ČI OKENNÍCH BUDOU DŘEVĚNÉ. STŘEŠNÍ PLÁŠŤ BUDE ZAKONČEN DŘEVĚNÝM ŠINDELEM. PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE. OBJEKT BUDE SLOUŽIT JAKO ZÁZEMÍ PRO NÁVŠTĚVNÍKY PŘILEHLÉ NS MIONŠÍ. OBJEKT BUDE PROVOZOVÁN POUZE SEZÓNĚ A TO KAŽDÝ ROK OD 1.6. DO V SOUČASNOSTI JSOU JIŽ REALIZOVÁNY VŠECHNY PŘÍPOJKY INŽENÝRSKÝCH SÍTÍ A ZÁKLADOVÉ KONSTRUKCE. C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ, - SO 01 INFOCENTRUM - SO 01 INFOCENTRUM -ZASTAVĚNÁ PLOCHA 135,42 m 2 -UŽITNÁ PLOCHA 123,70 m 2 -OBESTAVĚNÝ PROSTOR m 3 -PLOCHA STAVENIŠTĚ 191,00 m 2 -STAVEBNÍ POZEMEK JE TVOŘEN ČÁSTMI PARCEL P.Č. 670/1, 2489, 667

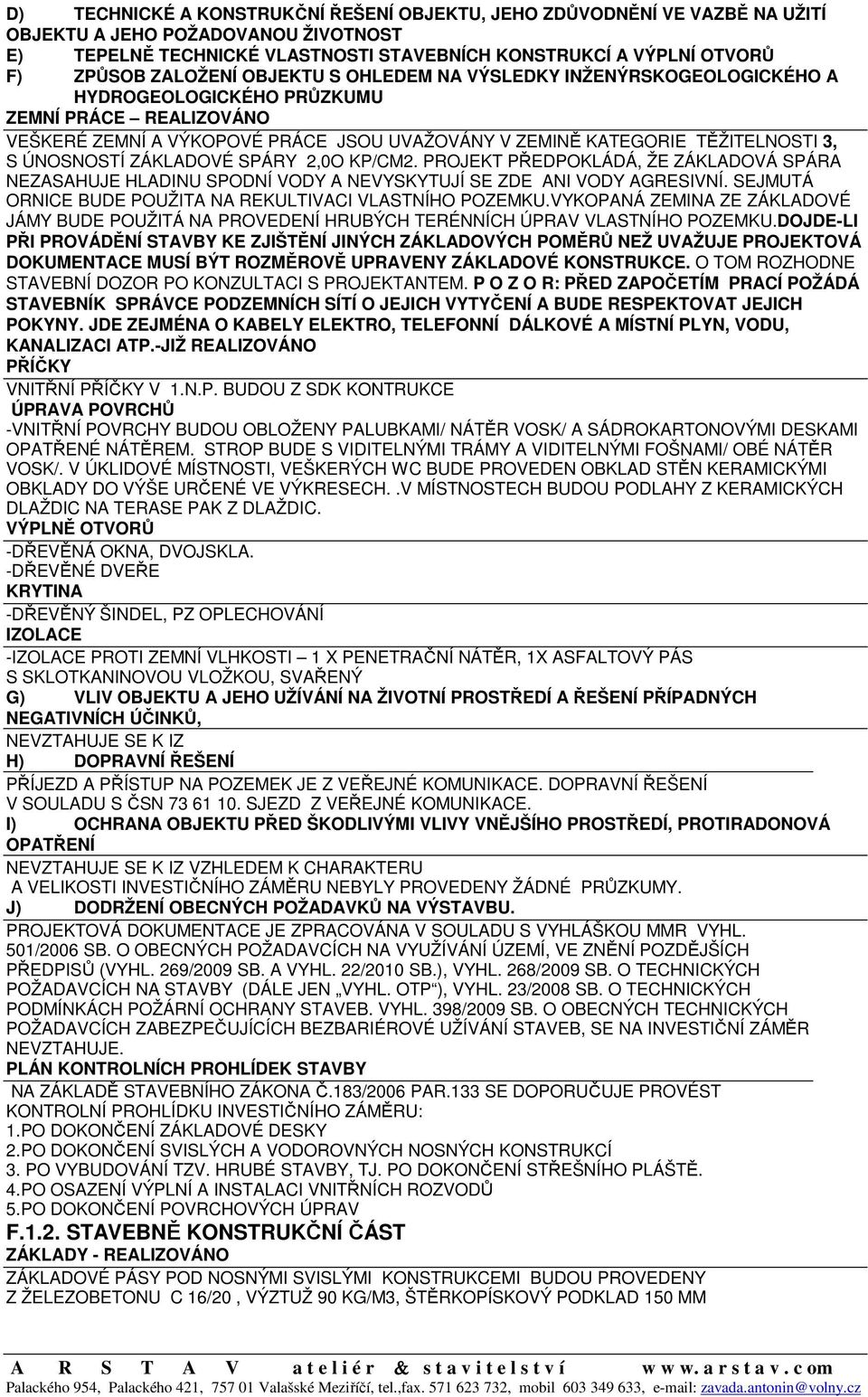

6 D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ F) ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU ZEMNÍ PRÁCE REALIZOVÁNO VEŠKERÉ ZEMNÍ A VÝKOPOVÉ PRÁCE JSOU UVAŽOVÁNY V ZEMINĚ KATEGORIE TĚŽITELNOSTI 3, S ÚNOSNOSTÍ ZÁKLADOVÉ SPÁRY 2,0O KP/CM2. PROJEKT PŘEDPOKLÁDÁ, ŽE ZÁKLADOVÁ SPÁRA NEZASAHUJE HLADINU SPODNÍ VODY A NEVYSKYTUJÍ SE ZDE ANI VODY AGRESIVNÍ. SEJMUTÁ ORNICE BUDE POUŽITA NA REKULTIVACI VLASTNÍHO POZEMKU.VYKOPANÁ ZEMINA ZE ZÁKLADOVÉ JÁMY BUDE POUŽITÁ NA PROVEDENÍ HRUBÝCH TERÉNNÍCH ÚPRAV VLASTNÍHO POZEMKU.DOJDE-LI PŘI PROVÁDĚNÍ STAVBY KE ZJIŠTĚNÍ JINÝCH ZÁKLADOVÝCH POMĚRŮ NEŽ UVAŽUJE PROJEKTOVÁ DOKUMENTACE MUSÍ BÝT ROZMĚROVĚ UPRAVENY ZÁKLADOVÉ KONSTRUKCE. O TOM ROZHODNE STAVEBNÍ DOZOR PO KONZULTACI S PROJEKTANTEM. P O Z O R: PŘED ZAPOČETÍM PRACÍ POŽÁDÁ STAVEBNÍK SPRÁVCE PODZEMNÍCH SÍTÍ O JEJICH VYTYČENÍ A BUDE RESPEKTOVAT JEJICH POKYNY. JDE ZEJMÉNA O KABELY ELEKTRO, TELEFONNÍ DÁLKOVÉ A MÍSTNÍ PLYN, VODU, KANALIZACI ATP.-JIŽ REALIZOVÁNO PŘÍČKY VNITŘNÍ PŘÍČKY V 1.N.P. BUDOU Z SDK KONTRUKCE ÚPRAVA POVRCHŮ -VNITŘNÍ POVRCHY BUDOU OBLOŽENY PALUBKAMI/ NÁTĚR VOSK/ A SÁDROKARTONOVÝMI DESKAMI OPATŘENÉ NÁTĚREM. STROP BUDE S VIDITELNÝMI TRÁMY A VIDITELNÝMI FOŠNAMI/ OBÉ NÁTĚR VOSK/. V ÚKLIDOVÉ MÍSTNOSTI, VEŠKERÝCH WC BUDE PROVEDEN OBKLAD STĚN KERAMICKÝMI OBKLADY DO VÝŠE URČENÉ VE VÝKRESECH..V MÍSTNOSTECH BUDOU PODLAHY Z KERAMICKÝCH DLAŽDIC NA TERASE PAK Z DLAŽDIC. VÝPLNĚ OTVORŮ -DŘEVĚNÁ OKNA, DVOJSKLA. -DŘEVĚNÉ DVEŘE KRYTINA -DŘEVĚNÝ ŠINDEL, PZ OPLECHOVÁNÍ IZOLACE -IZOLACE PROTI ZEMNÍ VLHKOSTI 1 X PENETRAČNÍ NÁTĚR, 1X ASFALTOVÝ PÁS S SKLOTKANINOVOU VLOŽKOU, SVAŘENÝ G) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ, NEVZTAHUJE SE K IZ H) DOPRAVNÍ ŘEŠENÍ PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE. DOPRAVNÍ ŘEŠENÍ V SOULADU S ČSN SJEZD Z VEŘEJNÉ KOMUNIKACE. I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ NEVZTAHUJE SE K IZ VZHLEDEM K CHARAKTERU A VELIKOSTI INVESTIČNÍHO ZÁMĚRU NEBYLY PROVEDENY ŽÁDNÉ PRŮZKUMY. J) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU. PROJEKTOVÁ DOKUMENTACE JE ZPRACOVÁNA V SOULADU S VYHLÁŠKOU MMR VYHL. 501/2006 SB. O OBECNÝCH POŽADAVCÍCH NA VYUŽÍVÁNÍ ÚZEMÍ, VE ZNĚNÍ POZDĚJŠÍCH PŘEDPISŮ (VYHL. 269/2009 SB. A VYHL. 22/2010 SB.), VYHL. 268/2009 SB. O TECHNICKÝCH POŽADAVCÍCH NA STAVBY (DÁLE JEN VYHL. OTP ), VYHL. 23/2008 SB. O TECHNICKÝCH PODMÍNKÁCH POŽÁRNÍ OCHRANY STAVEB. VYHL. 398/2009 SB. O OBECNÝCH TECHNICKÝCH POŽADAVCÍCH ZABEZPEČUJÍCÍCH BEZBARIÉROVÉ UŽÍVÁNÍ STAVEB, SE NA INVESTIČNÍ ZÁMĚR NEVZTAHUJE. PLÁN KONTROLNÍCH PROHLÍDEK STAVBY NA ZÁKLADĚ STAVEBNÍHO ZÁKONA Č.183/2006 PAR.133 SE DOPORUČUJE PROVÉST KONTROLNÍ PROHLÍDKU INVESTIČNÍHO ZÁMĚRU: 1.PO DOKONČENÍ ZÁKLADOVÉ DESKY 2.PO DOKONČENÍ SVISLÝCH A VODOROVNÝCH NOSNÝCH KONSTRUKCÍ 3. PO VYBUDOVÁNÍ TZV. HRUBÉ STAVBY, TJ. PO DOKONČENÍ STŘEŠNÍHO PLÁŠTĚ. 4.PO OSAZENÍ VÝPLNÍ A INSTALACI VNITŘNÍCH ROZVODŮ 5.PO DOKONČENÍ POVRCHOVÝCH ÚPRAV F.1.2. STAVEBNĚ KONSTRUKČNÍ ČÁST ZÁKLADY - REALIZOVÁNO ZÁKLADOVÉ PÁSY POD NOSNÝMI SVISLÝMI KONSTRUKCEMI BUDOU PROVEDENY Z ŽELEZOBETONU C 16/20, VÝZTUŽ 90 KG/M3, ŠTĚRKOPÍSKOVÝ PODKLAD 150 MM

7 ZÁKLADOVÁ DESKA ŽB C 16/20, VÝZTUŽ 120 KG/M3, ŠP PODKLAD 150 MM SVISLÉ NOSNÉ KONSTRUKCE V PŘÍZEMÍ BUDE TVOŘIT STĚNY ROUBENNÁ DŘEVĚNNÁ KONSTRUKCE. VODOROVNÉ NOSNÉ KONSTRUKCE NOSNOU ČÁST STROPU NAD PŘÍZEMÍM TVOŘÍ DŘEVĚNÉ STROPNÍ HRANOLY S VIDITELNÝM FOŠNOVÝM OBKLADEM. KONSTRUKCE STŘECHY NOSNÝ KROVOVÝ SYSTÉM SEDLOVÉ STŘECHY JE VYTVOŘEN VAZNICOVOU SOUSTAVOU Z DŘEVĚNÝCH PRVKŮ. JE ZDE POUŽITA VRCHOLOVÁ VAZNICE, PODEPŘENÁ NOSNÝMI SLOUPKY. V KAŽDÉM PÁRU KROKVÍ JE KLEŠTINA, KROKVE JSOU OSAZENY NA POZEDNÍCH A VRCHOLOVÉ VAZNICI. F STATICKÉ POSOUZENÍ INVESTIČNÍ ZÁMĚR JE NAVRŽEN V SOULADU S ČSN ZDĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN ZAKLÁDÁNÍ STAVEB,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KONSTRUKCE Z PLASTŮ,NAVRHOVÁNÍ ČSN STŘECHY,NAVRHOVÁNÍ ČSN STAVBY PRO BYDLENÍ,NAVRHOVÁNÍ ČSN BETONOVÉ KONSTRUKCE,NAVRHOVÁNÍ F.1.4.TECHNIKA PROSTŘEDÍ STAVEB F TECHNICKÁ ZPRÁVA A) ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB B) ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB C) ZAŘÍZENÍ VZDUCHOTECHNIKY A VĚTRÁNÍ VZDUCHOTECHNICKÁ ZAŘÍZENÍ SE V OBJEKTU NENACHÁZEJÍ VĚTRÁNÍ MÍSTNOSTÍ JE PŘIROZENÉ INFILTRACÍ OKEN A DVEŘÍ. D) ZAŘÍZENÍ PRO MĚŘENÍ A REGULACI ELEKTROMĚR NA OBJEKTU VODOMĚR VE VODOMĚROVÉ ŠACHTĚ U OBJEKTU. E) ZAŘÍZENÍ ZDRAVOTNĚ TECHNICKÝCH INSTALACÍ KANALIZACE LEŽATÁ KANALIZACE JIŽ REALIZOVÁNA. KANALIZACE JE NAVRŽENÁ ODDÍLNÁ. VEŠKERÉ DEŠŤOVÉ A POVRCHOVÉ VODY BUDOU VEDENY DO VODOTEČE. ODPADNÍ VODY BUDOU VEDENY DO SPLAŠKOVÉ KANALIZACE A DO ŽUMPY. MATERIÁL, DIMENZOVÁNÍ A UMÍSTĚNÍ POTRUBÍ JSOU PATRNY Z VÝKRESOVÉ ČÁSTI KANALIZACE. VNITŘNÍ KANALIZACE BUDE PROVEDENA PŘEDEVŠÍM DLE ČSN VNITŘNÍ KANALIZACE. ROZVOD VODY PITNÁ A UŽITKOVÁ VODA BUDE DO OBJEKTU PŘIVEDENA VODOVODNÍ PŘÍPOJKOU Z VEŘEJNÉHO VODOVODU-JIŽ REALIZOVÁNO. ROZVOD VODY K ZAŘIZOVACÍM PŘEDMĚTŮM BUDE Z PLASTOVÝCH TRUBEK. TEPLÁ VODA BUDE PŘIPRAVOVÁNA V ZÁSOBNÍKOVÉM KOMBINOVANÉM EL. OHŘÍVAČI 160 L. UMÍSTĚNÍ ZAŘIZOVACÍCH PŘEDMĚTŮ, DIMENZOVÁNÍ POTRUBÍ JEHO VEDENÍ A MATERIÁL JSOU PATRNY Z VÝKRESOVÉ ČÁSTI. ROZVOD VODY BUDE ŘEŠEN PŘEDEVŠÍM DLE ČSN VNITŘNÍ VODOVODY. VÝTOKOVÉ ARMATURY JSOU NAVRŽENY BĚŽNÉ TYPOVÉ, STOJÁNKOVÉ I NÁSTĚNNÉ. ZAŘIZOVACÍ PŘEDMĚTY JAKO UMÝVADLA A ZÁVĚSNÉ KLOZETY A VÝLEVKY JSOU NAVRŽENY BĚŽNÉ, TYPOVÉ. CELKOVÁ SPOTŘEBA VODY (Z TOHO VODA PRO TECHNOLOGII) 48 m 3 /ROK ODBORNÝ ODHAD MNOŽSTVÍ SPLAŠKOVÝCH A DEŠŤOVÝCH VOD/ ODHAD/ SPLAŠKOVÉ VODY 52,25 M3/ ROK

8 DEŠŤOVÉ VODY 1023 M3/ROK F) PLYNOVÁ ZAŘÍZENÍ G) ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNIKY VČETNĚ BLESKOSVODŮ V RÁMCI SILNOPROUDÝCH ROZVODU JSOU PROVEDENY NOVÉ SVĚTELNÉ A ZÁSUVKOVÉ OKRUHY, OHŘEV TUV A NAPOJENÍ PEVNÉ INSTALOVANÝCH SPOTŘEBIČŮ. VEŠKERÁ SILNOPROUDÁ ELEKTROINSTALACE JE NAPOJENA Z CENTRÁLNÍ ROZVODNICE. ELEKTROINSTALACE A BLESKOSVODY BUDOU PROVEDENY PODLE PLATNÝCH NOREM ČSN A ESČ, PLATNÝCH V DOBĚ PROVÁDĚNÍ STAVBY. ZEMNÍCÍ SÍŤ BUDE ULOŽENA V ZÁKLADOVÉ DESCE. JEJICH UVEDENÍ DO PROVOZU BUDE DOLOŽENO VÝSTUPNÍMI REVIZEMI. H) ZAŘÍZENÍ SLABOPROUDÉ ELEKTROTECHNIKY NEVZTAHUJE SE K IZ. F. DOKUMENTACE STAVBY /OBJEKTŮ/ F.1.POZEMNÍ OBJEKTY SO 02 HOSPODÁŘSKÝ OBJEKT - SALAŠ F.1. TECHNICKÁ ZPRÁVA F.1.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ F TECHNICKÁ ZPRÁVA A) ÚČEL OBJEKTU, SO 02 HOSPODÁŘSKÝ OBJEKT - SALAŠ B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍHO ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE, SO 02 HO SALAŠ (NEBUDE SLOUŽIT PRO USTÁJENÍ ZVÍŘAT) JEDNÁ SE O DŘEVOSTAVBU -Z DŘEVĚNÝCH STĚNOVNIC. HOSPODÁŘSKÝ OBJEKT JE JEDNOPODLAŽNÍ, V PŘÍZEMÍ SE NACHÁZEJÍ DVA SKLADY PRO NÁŘADÍ SLOUŽÍCÍ K ÚDRŽBĚ OKOLNÍCH POZEMKŮ A PŘÍSTŘEŠEK TÉŽE FUNKCE. OBJEKT MÁ OBDÉLNÍKOVOU PŮDORYSNOU STOPU. JE ZAKONČEN STŘECHOU SEDLOVÉHO CHARAKTERU. SKLON STŘECHY JE 35 A 15. STŘEŠNÍ PLÁŠŤ BUDE ZAKONČEN DŘEVĚNÝM ŠINDELEM. VEŠKERÉ VÝPLNĚ OTVORŮ, AŤ UŽ DVEŘNÍCH ČI OKENNÍCH BUDOU DŘEVĚNÉ. PŘÍJEZD A PŘÍSTUP NA POZEMEK JE KOMUNIKACE. OBJEKT BUDE PROVOZOVÁN POUZE SEZÓNĚ A TO KAŽDÝ ROK OD 1.6. DO OBJEKT NEBUDE MÍT ŽÁDNÉ INŽENÝRSKÉ SÍTĚ, ANI DEŠŤOVOU KANALIZACI, VODA ZE STŘECHY BUDE PŘIROZENĚ VSAKOVAT DO POZEMKU. C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ, - SO 02 HO SALAŠ (NEBUDE SLOUŽIT PRO USTÁJENÍ ZVÍŘAT) -ZASTAVĚNÁ PLOCHA 56,23 m 2 -UŽITNÁ PLOCHA CELKEM 49,15 m 2 -OBESTAVĚNÝ PROSTOR m 3 -PLOCHA STAVENIŠTĚ 92,00 m 2 -STAVEBNÍ POZEMEK JE TVOŘEN ČÁSTMI PARCEL P.Č. 709/1, 716/7, 703/1 D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ F) ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU ZEMNÍ PRÁCE VEŠKERÉ ZEMNÍ A VÝKOPOVÉ PRÁCE JSOU UVAŽOVÁNY V ZEMINĚ KATEGORIE TĚŽITELNOSTI 3, S ÚNOSNOSTÍ ZÁKLADOVÉ SPÁRY 2,0O KP/CM2. PROJEKT PŘEDPOKLÁDÁ, ŽE ZÁKLADOVÁ SPÁRA NEZASAHUJE HLADINU SPODNÍ VODY A NEVYSKYTUJÍ SE ZDE ANI VODY AGRESIVNÍ. SEJMUTÁ ORNICE BUDE POUŽITA NA REKULTIVACI VLASTNÍHO POZEMKU.VYKOPANÁ ZEMINA ZE ZÁKLADOVÉ JÁMY BUDE POUŽITÁ NA PROVEDENÍ HRUBÝCH TERÉNNÍCH ÚPRAV VLASTNÍHO POZEMKU.DOJDE-LI PŘI PROVÁDĚNÍ STAVBY KE ZJIŠTĚNÍ JINÝCH ZÁKLADOVÝCH POMĚRŮ NEŽ UVAŽUJE PROJEKTOVÁ DOKUMENTACE MUSÍ BÝT ROZMĚROVĚ UPRAVENY ZÁKLADOVÉ KONSTRUKCE. O TOM ROZHODNE STAVEBNÍ DOZOR PO KONZULTACI S PROJEKTANTEM.P O Z O R: PŘED ZAPOČETÍM PRACÍ POŽÁDÁ STAVEBNÍK SPRÁVCE PODZEMNÍCH SÍTÍ O JEJICH VYTYČENÍ A BUDE RESPEKTOVAT JEJICH

9 POKYNY. JDE ZEJMÉNA O KABELY ELEKTRO, TELEFONNÍ DÁLKOVÉ A MÍSTNÍ PLYN, VODU, KANALIZACI ATP.-JIŽ REALIZOVÁNO PŘÍČKY JEDNA ROUBENÁ KOMÍNOVÁ TĚLESA -NEVZTAHUJE SE K IZ ÚPRAVA POVRCHŮ -NEVZTAHUJE SE K IZ VÝPLNĚ OTVORŮ -DŘEVĚNÁ OKNA, -DŘEVĚNÉ DVEŘE KRYTINA DŘEVĚNÝ ŠINDEL G) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ, 1. VLIV NA OBYVATELSTVO VČETNĚ SOCIÁLNĚ EKONOMICKÝCH VLIVŮ - DOJDE KE ZVÝŠENÍM POČETNOSTI OBYVATEL S TRVALÝM BYDLENÍM, KTEŘÍ MAJÍ PŘIROZENÝ ZÁJEM O ÚDRŽBU OKOLNÍ FAUNY A FLORY V DUCHU TRVALE UDRŽITELNÉHO ROZVOJE.VLIVY BĚHEM VÝSTAVBY BUDOU KRÁTKODOBÉ A ODEHRAJÍ SE VĚTŠINOU V DENNÍ DOBĚ, KDY BUDE VĚTŠINA OKOLNÍCH OBYVATEL MIMO DOMOVY. 2. VLIV NA OVZDUŠÍ A KLIMA ŽÁDNÝ OBJEKT NENÍ NEVYTÁPĚN. 3. VLIV NA POVRCHOVÉ A PODZEMNÍ VODY- SPLAŠKOVÉ VODY NEVZTAHUJE SE K IZ POVRCHOVÉ A DEŠŤOVÉ VODY BUDOU SVEDENY PŘIROZENĚ DO TRAVNÍHO POROSTU NA PARCELE INVESTORA. 4.VLIV NA PŮDU - - SO 02 HO SALAŠ -ZASTAVĚNÁ PLOCHA 56,23 M2 5.VLIV NA HORNINOVÉ PROSTŘEDÍ A PŘÍRODNÍ ZDROJE - INVESTIČNÍ ZÁMĚR NEOVLIVNÍ HORNINOVÉ PROSTŘEDÍ, NEBOŤ UVAŽOVANÝ INVESTIČNÍ ZÁSAH JE POUZE POVRCHOVÉHO CHARAKTERU A DO PODLOŽÍ NEBUDOU VNÁŠENY ŽÁDNÉ ŠKODLIVINY. 6. VLIV NA FAUNU, FLORU A EKOSYSTÉMY - NA PLOŠE INVESTIČNÍHO ZÁMĚRU BUDE STAVEBNÍ ČINNOSTÍ OVLIVNĚNA POUZE BIOTA MÍSTNÍ ROSTLINY I ŽIVOČICHOVÉ. V TĚCHTO MÍSTECH SE VŠAK VYSKYTUJE POUZE LUČNÍ BIOTOP A BEZ VÝSKYTU CHRÁNĚNÝCH DRUHŮ ROSTLIN A ŽIVOČICHŮ. VENKOVNÍ SADOVÁ ÚPRAVA POSKYTNE NÁHRADOU ZA LUČNÍ EKOSYSTÉM ESTETICKY A SADAŘSKY HODNOTNÉ PLOCHY, KTERÉ SE STANOU VHODNÝM PROSTŘEDÍM I PRO HODNOTNÉ DRUHY DŘEVIN S ODPOVÍDAJÍCÍ DOPROVODNOU FAUNOU. V DŮSLEDKU VÝSTAVBY NEDOJDE KE KÁCENÍ STROMŮ. 7.VLIV NA KRAJINU KRAJINNÝ RÁZ NEBUDE ZAMÝŠLENOU INVESTIČNÍ AKCÍ OVLIVNĚN. REALIZACÍ INVESTIČNÍHO ZÁMĚRU BUDE SICE POSÍLEN ANTROPICKÝ CHARAKTER PROSTŘEDÍ, AVŠAK BUDE ZVÝŠENÁ KVALITA BYDLENÍ V TÉTO LOKALITĚ. CHARAKTER INVESTIČNÍHO ZÁMĚRU A JEHO ARCHITEKTONICKÉ ŘEŠENÍ BUDE HARMONIZOVAT S KRAJINOTVORNÝMI PRVKY V DANÉ OBLASTI A RESPEKTOVAT ZÁSADY ARCHITEKTURY TÉTO OBLASTI. 8.VLIV NA HMOTNÝ MAJETEK A KULTURNÍ PAMÁTKY V OBLASTI SE NEVYSKYTUJÍ KULTURNÍ PAMÁTKY, KTERÉ BY MOHLY BÝT DOTČENY REALIZACÍ INVESTIČNÍHO ZÁMĚRU. H) DOPRAVNÍ ŘEŠENÍ PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE SKRZE SOUSEDNÍ POZEMEK. DOPRAVNÍ ŘEŠENÍ V SOULADU S ČSN SJEZD Z VEŘEJNÉ KOMUNIKACE. I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ NEVZTAHUJE SE K IZ J) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU. PROJEKTOVÁ DOKUMENTACE JE ZPRACOVÁNA V SOULADU S VYHLÁŠKOU MMR VYHL. 501/2006 SB. O OBECNÝCH POŽADAVCÍCH NA VYUŽÍVÁNÍ ÚZEMÍ, VE ZNĚNÍ POZDĚJŠÍCH PŘEDPISŮ (VYHL. 269/2009 SB. A VYHL. 22/2010 SB.), VYHL. 268/2009 SB. O TECHNICKÝCH POŽADAVCÍCH NA STAVBY (DÁLE JEN VYHL. OTP ), VYHL. 23/2008 SB. O TECHNICKÝCH PODMÍNKÁCH POŽÁRNÍ OCHRANY STAVEB. VYHL. 398/2009 SB. O OBECNÝCH TECHNICKÝCH POŽADAVCÍCH ZABEZPEČUJÍCÍCH BEZBARIÉROVÉ UŽÍVÁNÍ STAVEB, SE NA INVESTIČNÍ ZÁMĚR NEVZTAHUJE. PLÁN KONTROLNÍCH PROHLÍDEK STAVBY

10 NA ZÁKLADĚ STAVEBNÍHO ZÁKONA Č.183/2006 PAR.133 SE DOPORUČUJE PROVÉST KONTROLNÍ PROHLÍDKU INVESTIČNÍHO ZÁMĚRU: 1.PO DOKONČENÍ ZÁKLADOVÉ DESKY 2.PO DOKONČENÍ SVISLÝCH A VODOROVNÝCH NOSNÝCH KONSTRUKCÍ 3. PO VYBUDOVÁNÍ TZV. HRUBÉ STAVBY, TJ. PO DOKONČENÍ STŘEŠNÍHO PLÁŠTĚ. F.1.2. STAVEBNĚ KONSTRUKČNÍ ČÁST ZÁKLADY ŽB PATKY-JIŽ REALIZOVÁNO SVISLÉ NOSNÉ KONSTRUKCE STĚNY OBJEKTU V PŘÍZEMÍ BUDOU DŘEVĚNNÉ, ROUBENÉ VODOROVNÉ NOSNÉ KONSTRUKCE NOSNOU ČÁST STROPU NAD PŘÍZEMÍM TVOŘÍ DŘEVĚNÉ STROPNÍ TRÁMY. KONSTRUKCE STŘECHY NOSNÝ KROVOVÝ SYSTÉM SEDLOVÉ STŘECHY JE VYTVOŘEN VAZNICOVOU SOUSTAVOU Z DŘEVĚNÝCH PRVKŮ. JE ZDE POUŽITA VRCHOLOVÁ VAZNICE, PODEPŘENÁ NOSNÝMI SLOUPKY. V KAŽDÉM PÁRU KROKVÍ JE KLEŠTINA, KROKVE JSOU OSAZENY NA POZEDNÍ A VRCHOLOVÉ VAZNICI. F STATICKÉ POSOUZENÍ INVESTIČNÍ ZÁMĚR JE NAVRŽEN V SOULADU S ČSN ZDĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN ZAKLÁDÁNÍ STAVEB,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KOVOVÉ KONSTRUKCE,NAVRHOVÁNÍ ČSN KONSTRUKCE Z PLASTŮ,NAVRHOVÁNÍ ČSN STŘECHY,NAVRHOVÁNÍ ČSN STAVBY PRO BYDLENÍ,NAVRHOVÁNÍ ČSN BETONOVÉ KONSTRUKCE,NAVRHOVÁNÍ F.1.4. F TECHNIKA PROSTŘEDÍ STAVEB TECHNICKÁ ZPRÁVA A) ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB B) ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB C) ZAŘÍZENÍ VZDUCHOTECHNIKY A VĚTRÁNÍ VZDUCHOTECHNICKÁ ZAŘÍZENÍ SE V OBJEKTU NENACHÁZEJÍ VĚTRÁNÍ MÍSTNOSTÍ JE PŘIROZENÉ INFILTRACÍ OKEN A DVEŘÍ. D) ZAŘÍZENÍ PRO MĚŘENÍ A REGULACI NEVZTAHUJE SE K IZ E) ZAŘÍZENÍ ZDRAVOTNĚ TECHNICKÝCH INSTALACÍ KANALIZACE VEŠKERÉ DEŠŤOVÉ A POVRCHOVÉ VODY BUDOU VEDENY PŘIROZENĚ DO TRAVNÍHO POROSTU NA PARCELE INVESTORA. ROZVOD VODY NEVZTAHUJE SE K IZ. CELKOVÁ SPOTŘEBA VODY (Z TOHO VODA PRO TECHNOLOGII) 0 m 3 /ROK ODBORNÝ ODHAD MNOŽSTVÍ SPLAŠKOVÝCH A DEŠŤOVÝCH VOD SPLAŠKOVÉ VODY 0 m 3 / ROK DEŠŤOVÉ VODY 756 M3/ROK F) PLYNOVÁ ZAŘÍZENÍ G) ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNIKY VČETNĚ BLESKOSVODŮ H) ZAŘÍZENÍ SLABOPROUDÉ ELEKTROTECHNIKY NEVZTAHUJE SE K IZ.

11 SO 03 PŘÍPOJKA VODY JIŽ REALIZOVÁNO PODKLADY A TECHNICKÉ ŘEŠENÍ OBJEKTU VÝCHOZÍ PODKLADY - PRO ZPRACOVÁNÍ PROJEKTOVÉ DOKUMENTACE PRO STAVEBNÍ ŘÍZENÍ BYLO POUŽITO NÁSLEDUJÍCÍCH PROJEKČNÍCH PODKLADŮ : -MAPA KATASTRU NEMOVITOSTÍ V MĚŘÍTKU -SITUACE STAVBY V MĚŘÍTKU -POCHŮZKA TERÉNEM -VYMEZENÍ OBSAHU A ROZSAHU OBJEDNATELEM PITNÁ A UŽITKOVÁ VODA BUDE ODEBÍRÁNA Z PŘÍPOJKOU Z OBECNÍHO VODOVODU.PŘÍPOJKA BUDE PROVEDENA Z POLYETYLÉNU Z HDPE 100 DN 40, SPOJOVANÉHO SPOJKAMI ISO. DÉLKA PŘÍPOJKY BUDE DÉLKY 27,00m. VODOMĚROVÁ SOUSTAVA BUDE UMÍSTĚNA V PLASTOVÉ IZOLOVANÉ VODOMĚROVÉ ŠACHTĚ NA POZEMKU INVESTORA. PLOCHA STAVENIŠTĚ JE 29, m 2. POTRUBÍ PŘÍPOJKY BUDE ULOŽENO V OTEVŘENÉ VÝKOPOVÉ RÝZE ŠÍŘKY 1,1 m SE SVISLÝMI STĚNAMI, PAŽENÝMI PŘÍLOŽNÝM PAŽENÍM, NA PÍSKOVÉ LOŽE TL. 100 MM. TROUBY BUDOU OPATŘENY HUTNĚNÝM PÍSKOVÝM OBSYPEM DO VÝŠKY 300 MM NAD HORNÍ HRANU POTRUBÍ A DÁLE ZASYPÁNY ZEMINOU Z VÝKOPU SE ZRNEM MAX. 30MM, HUTNĚNOU PO VRSTVÁCH. NAD POTRUBÍM BUDE PŘED ZÁSYPEM RÝHY UCHYCEN POMOCÍ PÁSKY SIGNALIZAČNÍ VODIČ CYKY 4 MM2. SIGNALIZAČNÍ VODIČ BUDE VYVEDEN DO POKLOPŮ ŠOUPAT A BUDE PROVEDENA FUNKČNÍ ZKOUŠKA. NA HUTNĚNÝ PÍSKOVÝ OBSYP BUDE ULOŽENA VÝSTRAŽNÁ PERFOROVANÁ FÓLIE PVC BÍLÉ BARVY.KONEČNÉ ÚPRAVY BUDOU PROVEDENY TAK, ABY BYLO ZAJIŠTĚNO DOSTATEČNÉ KRYTÍ PŘÍPOJKY. PŘED ZÁSYPEM POTRUBÍ JE NUTNO PROVÉST ZKOUŠKU VODOTĚSNOSTI PODLE ČSN A DESINFEKCI POTRUBÍ. PŘED KOLAUDACÍ BUDE PROVEDENA TLAKOVÁ ZKOUŠKA. MONTÁŽ VODOVODU A TLAKOVÉ ZKOUŠKY NUTNO PROVÉST DLE ČSN , A STAVBA VODOVODNÍ PŘÍPOJKY NEVYŽADUJE PŘELOŽKY STÁVAJÍCÍCH PODZEMNÍCH ANI NADZEMNÍCH VEDENÍ.STAVBA VODOVODNÍ PŘÍPOJKY NEVYŽADUJE ŽÁDNÉ PODMIŇUJÍCÍ, VYVOLANÉ ANI JINÉ SOUVISEJÍCÍ INVESTICE.PODZEMNÍ PŘEKÁŽKY, ZNÁMÉ PROJEKTANTOVI, JSOU ZAKRESLENY V SITUACI STAVBY 1:500. VEŠKERÁ VEDENÍ MUSÍ BÝT PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ NA MÍSTĚ VYTÝČENÁ, PŘI VÝSTAVBĚ PODEPŘENA A ZAJIŠTĚNA PROTI POŠKOZENÍ. PŘED JEJICH ZÁSYPEM BUDOU PŘIZVÁNI JEDNOTLIVÍ SPRÁVCI VEDENÍ K PŘEVZETÍ NEPORUŠENOSTI A KE KONTROLE DODRŽENÍ ODSTUPOVÝCH VZDÁLENOSTÍ A KVALITY PROVEDENÍ OBSYPU POTRUBÍ. NEJMENŠÍ DOVOLENÉ VODOROVNÉ VZDÁLENOSTI PŘI SOUBĚHU PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,40 0,5 0,60 NEJMENŠÍ DOVOLENÉ SVISLÉ VZDÁLENOSTI PŘI KŘÍŽENÍ PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,20 0,15 0,10 VEŠKERÉ ZEMNÍ PRÁCE PROVÁDĚT DLE ČSN ZEMNÍ PRÁCE. PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ JE INVESTOR POVINEN ZABEZPEČIT VYTÝČENÍ VEŠKERÝCH PODZEMNÍCH A NADZEMNÍCH PŘEKÁŽEK.VÝKOPOVÉ PRÁCE BUDOU PROVÁDĚNY STROJNĚ V ZEMINĚ 3. TŘÍDY TĚŽITELNOSTI, V MÍSTECH KŘÍŽENÍ A SOUBĚHU S PODZEMNÍMI PŘEKÁŽKAMI BUDE PROVEDEN RUČNÍ VÝKOP. PO UKONČENÍ ZÁSYPU BUDE POVRCH UPRAVEN TAK, ABY BYLO ZAJIŠTĚNO DOSTATEČNÉ KRYTÍ PŘÍPOJKY. VÝKOPOVÁ RÝHA SE ŠÍŘKOU VE DNĚ 0,6 M A 1,1 M SE SVISLÝMI STĚNAMI BUDE PAŽENA PŘÍLOŽNÝM PAŽENÍM. VÝKOPEK BUDE UKLÁDÁN VEDLE VÝKOPOVÉ RÝHY A BUDE POUŽIT PRO ZPĚTNÝ HUTNĚNÝ ZÁSYP S MAX. ZRNEM 30 MM. PŘEBYTEČNÝ VÝKOPEK BUDE POUŽIT NA TERÉNNÍ ÚPRAVY NA POZEMKU INVESTORA. VÝPOČET POTŘEBY PITNÉ VODY JE PROVEDEN PODLE SMĚRNICE ČÍSLO 9/73 ÚSTŘEDNÍHO VĚSTNÍKU ČSR PRO NAVRHOVÁNÍ VODOVODNÍCH A KANALIZAČNÍCH ZAŘÍZENÍ. VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ NAVRHOVANÁ STAVBA NEMÁ NEGATIVNÍ VLIV NA ŽIVOTNÍ PROSTŘEDÍ, VÝSTAVBA PŘÍPOJKY NEVYŽADUJE KÁCENÍ VZROSTLÝCH STROMŮ. K PŘECHODNÉMU ZHORŠENÍ ŽIVOTNÍHO PROSTŘEDÍ DOJDE BĚHEM VÝSTAVBY, AVŠAK POUZE BĚŽNÝM ZPŮSOBEM PŘI PROVÁDĚNÍ STAVEB. K MINIMALIZACI TĚCHTO VLIVŮ NA ŽIVOTNÍ PROSTŘEDÍ MUSÍ PŘISPĚT SVOU ČINNOSTÍ STAVEBNÍ DOZOR INVESTORA. OBECNÉ PODMÍNKY VÝSTAVBY PO CELOU DOBU VÝSTAVBY JE NUTNÉ DBÁT NA : - ČIŠTĚNÍ VOZIDEL OPOUŠTĚJÍCÍCH STAVENIŠTĚ A PŘILEHLÝCH KOMUNIKACÍ, DOJDE- LI VLIVEM VÝSTAVBY K JEJICH ZNEČIŠTĚNÍ - ZABRÁNĚNÍ VLIVU PŘÍLIŠNÉ PRAŠNOSTI A HLUČNOSTI PŘI PROVÁDĚNÍ STAVEBNÍCH PRACÍ

12 - DODRŽENÍ VEŠKERÝCH DOHOD A NAŘÍZENÍ INVESTORA, UŽIVATELE A OSTATNÍCH ZAINTERESOVANÝCH ORGÁNŮ A ORGANIZACÍ - PODZEMNÍ ENERGETICKÉ, TELEKOMUNIKAČNÍ, VODOVODNÍ A KANALIZAČNÍ SÍTĚ V PROSTORU STAVENIŠTĚ SE VYZNAČÍ POLOHOVĚ A VÝŠKOVĚ NEJPOZDĚJI PŘED PŘEDÁNÍM STAVENIŠTĚ - NEBEZPEČNÁ MÍSTA STAVENIŠTĚ SE PODLE POTŘEBY ZABEZPEČÍ NEBO OZNAČÍ VÝSTRAŽNÝMI NÁPISY A ZAJISTÍ PROTI PŘÍSTUPU NEPOVOLANÝCH OSOB - PROVEDENÍ OPATŘENÍ, KTERÁ ZABRÁNÍ PŘI PROVOZU A PLNĚNÍ POHONNÝCH HMOT MECHANISMŮ A DOPRAVNÍCH PROSTŘEDKŮ ÚNIKU ROPNÝCH PRODUKTŮ DO ZEMINY A PODZEMNÍCH VOD V OCHRANNÝCH PÁSMECH VODNÍCH ZDROJŮ PITNÉ VODY - CHRÁNĚNÍ VZROSTLÉ ZELENĚ V PROSTORU PRACOVNÍCH PRUHŮ - HRAZENÍ VÝKOPŮ A RÝH - ZAJIŠTĚNÍ BEZPEČNOSTI A OCHRANY ZDRAVÍ PRACOVNÍKŮ - PROVIZORIA PROVOZU DŘEVĚNÉ LÁVKY A ZÁBRADLÍ, KTERÉ BUDOU STAVEBNÍ ORGANIZACÍ ZPĚTNĚ DEMONTOVÁNY A POUŽITY NA DALŠÍ STAVBĚ - TKO ZE ZAŘÍZENÍ STAVENIŠTĚ BUDOU VSYPÁNY DO POPELNICE, KTEROU STAVEBNÍ ORGANIZACE BUDE ODVÁŽET, NEBO ZAJISTÍ ODVOZ MÍSTNÍ HOSPODÁŘSTVÍ - ZEMINA PRO ZPĚTNÝ ZÁHOZ BUDE ULOŽENA V PRACOVNÍCH PRUZÍCH - ZNEČIŠTĚNÁ ZEMINA VLIVEM ÚKAPŮ PŘI ČERPÁNÍ PHM, PŘÍP. Z MOTORŮ BUDE ODEBRÁNA A ODVEZENA NA ŘÍZENOU SKLÁDKU NEBO DO SPALOVNY ZAJIŠŤUJE STAVEBNÍ FIRMA. ODPADY VZNIKLÉ PŘI VÝSTAVBĚ ZEMINA A KAMENY NEUVEDENÉ POD ČÍSLEM ,5 M3 ZEMINA BUDE POUŽITA NA TERÉNNÍ ÚPRAVY NA POZEMKU MAJITELE. DODAVATEL JE POVINEN ZAJISTIT MANIPULACI S TÍMTO ODPADEM PODLE PLATNÝCH PŘEDPISŮ. NAKLÁDÁNÍ S ODPADY JE VHODNÉ, ABY INVESTOR STAVBY PŘI UZAVÍRANÍ SMLUV NA DODÁVKU STAVBY VE SMLOUVÁCH ZAKOTVIL POVINNOST DODAVATELE STAVBY K LIKVIDACI ODPADŮ ZPŮSOBENÝCH JEHO ČINNOSTÍ. TYTO ODPADY BUDOU LIKVIDOVÁNY DODAVATELEM A PROVOZOVATELEM STAVBY PODLE SMLUV S ORGANIZACEMI, OPRÁVNĚNÝMI LIKVIDOVAT POPSANÉ DRUHY ODPADŮ. SMLOUVY S LIKVIDÁTORY ODPADŮ JE NUTNO UZAVŘÍT DO TERMÍNU KOLAUDACE STAVBY. ODPADOVÝ MATERIÁL, KTERÝ MÁ NEBO MŮŽE MÍT NEBEZPEČNÉ VLASTNOSTI, MUSÍ BÝT ODKLÁDÁN DO ZVLÁŠŤ K TOMU URČENÝCH KONTEJNERŮ, KTERÉ JSOU Z NEPROPUSTNÉHO MATERIÁLU A S OCHRANOU PROTI ZATEČENÍ DEŠŤOVÝCH VOD. TYTO KONTEJNERY MUSÍ BÝT UMÍSTĚNY TAK, ABY BYLY PRŮBĚŽNĚ KONTROLOVATELNÉ ZAMĚSTNANCI, KTEŘÍ BUDOU ODPOVĚDNI ZA HOSPODAŘENÍ S ODPADY. POŽÁRNĚ BEZPEČNOSTÍ ŘEŠENÍ JEDNÁ SE O VÝSTAVBU VEDENÍ, ULOŽENÉHO POD POVRCHEM TERÉNU, KE KTERÉMU NENÍ Z HLEDISKA POŽÁRNÍ BEZPEČNOSTI PŘIPOMÍNEK. SO 04 PŘÍPOJKA ELEKTRO JIŽ REALIZOVÁNO Podklady a technické řešení objektu Výchozí podklady - Pro zpracování projektové dokumentace pro stavební řízení bylo použito následujících projekčních podkladů : -mapa katastru nemovitostí v měřítku -situace stavby v měřítku -pochůzka terénem -vymezení obsahu a rozsahu objednatelem Přípojka elektro bude zrealizována nově kabelem v zemi. Přípojka NN bude kabelová a bude uložena ve výkopu.. Celková délka vedení bude m.kabel CYKY 4X16. Bude začínat na SLOUPU EL.VEDENÍ. Elektroměrový rozvaděč a hlavní domovní skříň bude na fasádě nového domu. Vodič PEN v HDS bude uzemněn. Elektro kabel bude ve výkopu uložen v ohebné Pe chráničce. Kabel přípojky bude uložen v ohebné trubce chráničce PE 75. Bude uložen na pískovém loži 100 mm a obsypán pískem do výšky 200 mm nad horní okraj chráničky. Zde bude umístěna výstražná, perforovaná folie. Hloubka uložení kabelu bude min. 800 mm. Vedle potrubím bude před zásypem rýhy uložen signalizační vodič CYKY 4 mm2. Elektroměrový rozvaděč bude vyroben v souladu se směrnicí ČEZ pro fakturační měření. Vodič PEN v HDS bude uzemněn. Přípojka a její revize budou provedeny v souladu s ČSN a ČSN / Vliv stavby na životní prostředí Navrhovaná stavba nemá negativní vliv na životní prostředí, výstavba přípojky nevyžaduje kácení vzrostlých stromů. K přechodnému zhoršení životního prostředí dojde během výstavby, avšak pouze

13 běžným způsobem při provádění staveb. K minimalizaci těchto vlivů na životní prostředí musí přispět svou činností stavební dozor investora. Obecné podmínky výstavby Po celou dobu výstavby je nutné dbát na : - čištění vozidel opouštějících staveniště a přilehlých komunikací, dojde-li vlivem výstavby k jejich znečištění - zabránění vlivu přílišné prašnosti a hlučnosti při provádění stavebních prací - dodržení veškerých dohod a nařízení investora, uživatele a ostatních zainteresovaných orgánů a organizací - podzemní energetické, telekomunikační, vodovodní a kanalizační sítě v prostoru staveniště se vyznačí polohově a výškově nejpozději před předáním staveniště - nebezpečná místa staveniště se podle potřeby zabezpečí nebo označí výstražnými nápisy a zajistí proti přístupu nepovolaných osob - provedení opatření, která zabrání při provozu a plnění pohonných hmot mechanismů a dopravních prostředků úniku ropných produktů do zeminy a podzemních vod v ochranných pásmech vodních zdrojů pitné vody - chránění vzrostlé zeleně v prostoru pracovních pruhů - hrazení výkopů a rýh - zajištění bezpečnosti a ochrany zdraví pracovníků - provizoria provozu dřevěné lávky a zábradlí, které budou stavební organizací zpětně demontovány a použity na další stavbě - TKO ze zařízení staveniště budou vsypány do popelnice, kterou stavební organizace bude odvážet, nebo zajistí odvoz místní hospodářství - Zemina pro zpětný zához bude uložena v pracovních pruzích - Znečištěná zemina vlivem úkapů při čerpání PHM, příp. z motorů bude odebrána a odvezena na řízenou skládku nebo do spalovny zajišťuje stavební firma. Odpady vzniklé při výstavbě Zemina a kameny neuvedené pod číslem ,5 m3 Zemina bude použita na terénní úpravy na pozemku majitele. Dodavatel je povinen zajistit manipulaci s tímto odpadem podle platných předpisů. Nakládání s odpady Je vhodné, aby investor stavby při uzavíraní smluv na dodávku stavby ve smlouvách zakotvil povinnost dodavatele stavby k likvidaci odpadů způsobených jeho činností. Tyto odpady budou likvidovány dodavatelem a provozovatelem stavby podle smluv s organizacemi, oprávněnými likvidovat popsané druhy odpadů. Smlouvy s likvidátory odpadů je nutno uzavřít do termínu kolaudace stavby. Odpadový materiál, který má nebo může mít nebezpečné vlastnosti, musí být odkládán do zvlášť k tomu určených kontejnerů, které jsou z nepropustného materiálu a s ochranou proti zatečení dešťových vod. Tyto kontejnery musí být umístěny tak, aby byly průběžně kontrolovatelné zaměstnanci, kteří budou odpovědni za hospodaření s odpady. Požárně bezpečností řešení Jedná se o výstavbu vedení, uloženého pod povrchem terénu, ke kterému není z hlediska požární bezpečnosti připomínek. SO 05 VNITŘNÍ KANALIZACE SPLAŠKOVÁ ŽUMPA-JIŽ REALIZOVÁNO PODKLADY A TECHNICKÉ ŘEŠENÍ OBJEKTU VÝCHOZÍ PODKLADY - PRO ZPRACOVÁNÍ PROJEKTOVÉ DOKUMENTACE PRO STAVEBNÍ ŘÍZENÍ BYLO POUŽITO NÁSLEDUJÍCÍCH PROJEKČNÍCH PODKLADŮ : -MAPA KATASTRU NEMOVITOSTÍ V MĚŘÍTKU -SITUACE STAVBY V MĚŘÍTKU -POCHŮZKA TERÉNEM -VYMEZENÍ OBSAHU A ROZSAHU OBJEDNATELEM ODPADNÍ VODY BUDOU VEDENY SPLAŠKOVOU KANALIZACÍ DO ŽUMPY. PŘÍTOK DO ŽUMPY PVC DN 150, DÉLKY 10,40 m BUDE ULOŽENO DO OTEVŘENÉ VÝKOPOVÉ RÝHY, SE SVISLÝMI STĚNAMI, PAŽENÝMI PŘÍLOŽNÝM PAŽENÍM. PLOCHA STAVENIŠTĚ BUDE 10,00 m 2. POTRUBÍ BUDE ULOŽENO NA PÍSKOVÉM LOŽI, OPATŘENO HUTNĚNÝM PÍSKOVÝM OBSYPEM NAD HORNÍ HRANU POTRUBÍ A DÁLE ZASYPÁNO ZEMINOU Z VÝKOPU, HUTNĚNOU PO VRSTVÁCH. NAD POTRUBÍM BUDE PŘED ZÁSYPEM RÝHY ULOŽEN SIGNALIZAČNÍ VODIČ CYKY 4 MM2. NA HUTNĚNÝ PÍSKOVÝ OBSYP POTRUBÍ BUDE ULOŽENA VÝSTRAŽNÁ PERFOROVANÁ FOLIE PVC. PŘED

14 ZASYPÁNÍM JE NUTNO PROVÉST ZKOUŠKU VODOTĚSNOSTI PODLE ČSN VEŠKERÉ ZEMNÍ PRÁCE PROVÁDĚT DLE ČSN ZEMNÍ PRÁCE. ŽUMPA OBJEM 9 M3, VÁLCOVÁ, STOJATÁ, VYROBENÉ SVAŘOVÁNÍM POLYPROPYLENOVÝCH DESEK.HARD. PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ JE INVESTOR POVINEN ZABEZPEČIT VYTÝČENÍ VEŠKERÝCH PODZEMNÍCH A NADZEMNÍCH PŘEKÁŽEK. VÝKOPOVÉ PRÁCE BUDOU PROVÁDĚNY STROJNĚ V ZEMINĚ 3. TŘÍDY TĚŽITELNOSTI, V MÍSTECH KŘÍŽENÍ A SOUBĚHU S PODZEMNÍMI PŘEKÁŽKAMI BUDE PROVEDEN RUČNÍ VÝKOP. PO UKONČENÍ ZÁSYPU BUDE POVRCH UPRAVEN TAK, ABY BYLO ZAJIŠTĚNO DOSTATEČNÉ KRYTÍ PŘÍPOJKY. VÝKOPOVÁ RÝHA SE ŠÍŘKOU VE DNĚ 0,6 M A 1,1 M SE SVISLÝMI STĚNAMI BUDE PAŽENA PŘÍLOŽNÝM PAŽENÍM. VÝKOPEK BUDE UKLÁDÁN VEDLE VÝKOPOVÉ RÝHY A BUDE POUŽIT PRO ZPĚTNÝ HUTNĚNÝ ZÁSYP S MAX. ZRNEM 30 MM. PŘEBYTEČNÝ VÝKOPEK BUDE POUŽIT NA TERÉNNÍ ÚPRAVY NA POZEMKU INVESTORA. STAVBA KANALIZAČNÍ PŘÍPOJKY NEVYŽADUJE PŘELOŽKY STÁVAJÍCÍCH PODZEMNÍCH ANI NADZEMNÍCH VEDENÍ.STAVBA PŘÍPOJKY NEVYŽADUJE ŽÁDNÉ PODMIŇUJÍCÍ, VYVOLANÉ ANI JINÉ SOUVISEJÍCÍ INVESTICE.PODZEMNÍ PŘEKÁŽKY, ZNÁMÉ PROJEKTANTOVI, JSOU ZAKRESLENY V SITUACI STAVBY. VEŠKERÁ VEDENÍ MUSÍ BÝT PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ NA MÍSTĚ VYTÝČENÁ, PŘI VÝSTAVBĚ PODEPŘENA A ZAJIŠTĚNA PROTI POŠKOZENÍ. PŘED JEJICH ZÁSYPEM BUDOU PŘIZVÁNI JEDNOTLIVÍ SPRÁVCI VEDENÍ K PŘEVZETÍ NEPORUŠENOSTI A KE KONTROLE DODRŽENÍ ODSTUPOVÝCH VZDÁLENOSTÍ A KVALITY PROVEDENÍ OBSYPU POTRUBÍ. NEJMENŠÍ DOVOLENÉ VODOROVNÉ VZDÁLENOSTI PŘI SOUBĚHU PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,40 0,5 0,60 NEJMENŠÍ DOVOLENÉ SVISLÉ VZDÁLENOSTI PŘI KŘÍŽENÍ PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,20 0,15 0,10 VEŠKERÉ ZEMNÍ PRÁCE PROVÁDĚT DLE ČSN ZEMNÍ PRÁCE. PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ JE INVESTOR POVINEN ZABEZPEČIT VYTÝČENÍ VEŠKERÝCH PODZEMNÍCH A NADZEMNÍCH PŘEKÁŽEK.VÝKOPOVÉ PRÁCE BUDOU PROVÁDĚNY STROJNĚ V ZEMINĚ 3. TŘÍDY TĚŽITELNOSTI, V MÍSTECH KŘÍŽENÍ A SOUBĚHU S PODZEMNÍMI PŘEKÁŽKAMI BUDE PROVEDEN RUČNÍ VÝKOP. PO UKONČENÍ ZÁSYPU BUDE POVRCH UPRAVEN TAK, ABY BYLO ZAJIŠTĚNO DOSTATEČNÉ KRYTÍ PŘÍPOJKY. VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ NAVRHOVANÁ STAVBA NEMÁ NEGATIVNÍ VLIV NA ŽIVOTNÍ PROSTŘEDÍ, VÝSTAVBA PŘÍPOJKY NEVYŽADUJE KÁCENÍ VZROSTLÝCH STROMŮ. K PŘECHODNÉMU ZHORŠENÍ ŽIVOTNÍHO PROSTŘEDÍ DOJDE BĚHEM VÝSTAVBY, AVŠAK POUZE BĚŽNÝM ZPŮSOBEM PŘI PROVÁDĚNÍ STAVEB. K MINIMALIZACI TĚCHTO VLIVŮ NA ŽIVOTNÍ PROSTŘEDÍ MUSÍ PŘISPĚT SVOU ČINNOSTÍ STAVEBNÍ DOZOR INVESTORA. OBECNÉ PODMÍNKY VÝSTAVBY PO CELOU DOBU VÝSTAVBY JE NUTNÉ DBÁT NA : - ČIŠTĚNÍ VOZIDEL OPOUŠTĚJÍCÍCH STAVENIŠTĚ A PŘILEHLÝCH KOMUNIKACÍ, DOJDE- LI VLIVEM VÝSTAVBY K JEJICH ZNEČIŠTĚNÍ - ZABRÁNĚNÍ VLIVU PŘÍLIŠNÉ PRAŠNOSTI A HLUČNOSTI PŘI PROVÁDĚNÍ STAVEBNÍCH PRACÍ - DODRŽENÍ VEŠKERÝCH DOHOD A NAŘÍZENÍ INVESTORA, UŽIVATELE A OSTATNÍCH ZAINTERESOVANÝCH ORGÁNŮ A ORGANIZACÍ - PODZEMNÍ ENERGETICKÉ, TELEKOMUNIKAČNÍ, VODOVODNÍ A KANALIZAČNÍ SÍTĚ V PROSTORU STAVENIŠTĚ SE VYZNAČÍ POLOHOVĚ A VÝŠKOVĚ NEJPOZDĚJI PŘED PŘEDÁNÍM STAVENIŠTĚ - NEBEZPEČNÁ MÍSTA STAVENIŠTĚ SE PODLE POTŘEBY ZABEZPEČÍ NEBO OZNAČÍ VÝSTRAŽNÝMI NÁPISY A ZAJISTÍ PROTI PŘÍSTUPU NEPOVOLANÝCH OSOB - PROVEDENÍ OPATŘENÍ, KTERÁ ZABRÁNÍ PŘI PROVOZU A PLNĚNÍ POHONNÝCH HMOT MECHANISMŮ A DOPRAVNÍCH PROSTŘEDKŮ ÚNIKU ROPNÝCH PRODUKTŮ DO ZEMINY A PODZEMNÍCH VOD V OCHRANNÝCH PÁSMECH VODNÍCH ZDROJŮ PITNÉ VODY - CHRÁNĚNÍ VZROSTLÉ ZELENĚ V PROSTORU PRACOVNÍCH PRUHŮ - HRAZENÍ VÝKOPŮ A RÝH - ZAJIŠTĚNÍ BEZPEČNOSTI A OCHRANY ZDRAVÍ PRACOVNÍKŮ - PROVIZORIA PROVOZU DŘEVĚNÉ LÁVKY A ZÁBRADLÍ, KTERÉ BUDOU STAVEBNÍ ORGANIZACÍ ZPĚTNĚ DEMONTOVÁNY A POUŽITY NA DALŠÍ STAVBĚ - TKO ZE ZAŘÍZENÍ STAVENIŠTĚ BUDOU VSYPÁNY DO POPELNICE, KTEROU STAVEBNÍ ORGANIZACE BUDE ODVÁŽET, NEBO ZAJISTÍ ODVOZ MÍSTNÍ HOSPODÁŘSTVÍ

15 - ZEMINA PRO ZPĚTNÝ ZÁHOZ BUDE ULOŽENA V PRACOVNÍCH PRUZÍCH - ZNEČIŠTĚNÁ ZEMINA VLIVEM ÚKAPŮ PŘI ČERPÁNÍ PHM, PŘÍP. Z MOTORŮ BUDE ODEBRÁNA A ODVEZENA NA ŘÍZENOU SKLÁDKU NEBO DO SPALOVNY ZAJIŠŤUJE STAVEBNÍ FIRMA. ODPADY VZNIKLÉ PŘI VÝSTAVBĚ ZEMINA A KAMENY NEUVEDENÉ POD ČÍSLEM ,5 m 3 ZEMINA BUDE POUŽITA NA TERÉNNÍ ÚPRAVY NA POZEMKU MAJITELE. DODAVATEL JE POVINEN ZAJISTIT MANIPULACI S TÍMTO ODPADEM PODLE PLATNÝCH PŘEDPISŮ. NAKLÁDÁNÍ S ODPADY JE VHODNÉ, ABY INVESTOR STAVBY PŘI UZAVÍRANÍ SMLUV NA DODÁVKU STAVBY VE SMLOUVÁCH ZAKOTVIL POVINNOST DODAVATELE STAVBY K LIKVIDACI ODPADŮ ZPŮSOBENÝCH JEHO ČINNOSTÍ. TYTO ODPADY BUDOU LIKVIDOVÁNY DODAVATELEM A PROVOZOVATELEM STAVBY PODLE SMLUV S ORGANIZACEMI, OPRÁVNĚNÝMI LIKVIDOVAT POPSANÉ DRUHY ODPADŮ. SMLOUVY S LIKVIDÁTORY ODPADŮ JE NUTNO UZAVŘÍT DO TERMÍNU KOLAUDACE STAVBY. ODPADOVÝ MATERIÁL, KTERÝ MÁ NEBO MŮŽE MÍT NEBEZPEČNÉ VLASTNOSTI, MUSÍ BÝT ODKLÁDÁN DO ZVLÁŠŤ K TOMU URČENÝCH KONTEJNERŮ, KTERÉ JSOU Z NEPROPUSTNÉHO MATERIÁLU A S OCHRANOU PROTI ZATEČENÍ DEŠŤOVÝCH VOD. TYTO KONTEJNERY MUSÍ BÝT UMÍSTĚNY TAK, ABY BYLY PRŮBĚŽNĚ KONTROLOVATELNÉ ZAMĚSTNANCI, KTEŘÍ BUDOU ODPOVĚDNI ZA HOSPODAŘENÍ S ODPADY. POŽÁRNĚ BEZPEČNOSTÍ ŘEŠENÍ JEDNÁ SE O VÝSTAVBU VEDENÍ, ULOŽENÉHO POD POVRCHEM TERÉNU, KE KTERÉMU NENÍ Z HLEDISKA POŽÁRNÍ BEZPEČNOSTI PŘIPOMÍNEK. SO 06 VNITŘNÍ KANALIZACE PRO ODVOD SRÁŽKOVÝCH VOD-JIŽ REALIZOVÁNO VÝCHOZÍ PODKLADY - PRO ZPRACOVÁNÍ PROJEKTOVÉ DOKUMENTACE PRO STAVEBNÍ ŘÍZENÍ BYLO POUŽITO NÁSLEDUJÍCÍCH PROJEKČNÍCH PODKLADŮ : -MAPA KATASTRU NEMOVITOSTÍ V MĚŘÍTKU -SITUACE STAVBY V MĚŘÍTKU -POCHŮZKA TERÉNEM -VYMEZENÍ OBSAHU A ROZSAHU OBJEDNATELEM VEŠKERÉ DEŠŤOVÉ A POVRCHOVÉ VODY, BUDOU VEDENY DO VNITŘNÍ KANALIZACE PRO ODVOD SRÁŽKOVÝCH VOD, POTÉ DÁLE DO VÝÚSTNÍHO OBJEKTU A DOVODOTEČE. PVC DN 150 POTRUBÍ BUDE ULOŽENO DO OTEVŘENÉ VÝKOPOVÉ RÝHY, SE SVISLÝMI STĚNAMI, PAŽENÝMI PŘÍLOŽNÝM PAŽENÍM. POTRUBÍ BUDE ULOŽENO NA PÍSKOVÉM LOŽI, OPATŘENO HUTNĚNÝM PÍSKOVÝM OBSYPEM NAD HORNÍ HRANU POTRUBÍ A DÁLE ZASYPÁNO ZEMINOU Z VÝKOPU, HUTNĚNOU PO VRSTVÁCH. DÉLKA VEDENÍ BUDE m. TYTO DEŠŤOVÉ VODY BEZ KONTAMINACE BUDOU LIKVIDOVÁNY VÝÚSTNÍM OBJEKTEM DO VODOTEČE V BLÍZKOSTI OBJEKTU. VZHLEDEM K PLOŠE OBJEKTU A OSTATNÍCH ZPEVNĚNÝCH PLOCH NENÍ NUTNO UVAŽOVAT O SAMOSTATNÉ DEŠŤOVÉ KANALIZACI MIMO DOTČENOU PARCELU. VÝKOPEK BUDE UKLÁDÁN VEDLE VÝKOPOVÉ RÝHY A BUDE POUŽIT PRO ZPĚTNÝ HUTNĚNÝ ZÁSYP S MAX. ZRNEM 30 MM. PŘEBYTEČNÝ VÝKOPEK BUDE POUŽIT NA TERÉNNÍ ÚPRAVY NA POZEMKU INVESTORA. STAVBA PŘÍPOJKY NEVYŽADUJE ŽÁDNÉ PODMIŇUJÍCÍ, VYVOLANÉ ANI JINÉ SOUVISEJÍCÍ INVESTICE.PODZEMNÍ PŘEKÁŽKY, ZNÁMÉ PROJEKTANTOVI, JSOU ZAKRESLENY V SITUACI STAVBY. VEŠKERÁ VEDENÍ MUSÍ BÝT PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ NA MÍSTĚ VYTÝČENÁ, PŘI VÝSTAVBĚ PODEPŘENA A ZAJIŠTĚNA PROTI POŠKOZENÍ. PŘED JEJICH ZÁSYPEM BUDOU PŘIZVÁNI JEDNOTLIVÍ SPRÁVCI VEDENÍ K PŘEVZETÍ NEPORUŠENOSTI A KE KONTROLE DODRŽENÍ ODSTUPOVÝCH VZDÁLENOSTÍ A KVALITY PROVEDENÍ OBSYPU POTRUBÍ. PŘI SOUBĚHU A KŘÍŽENÍ MUSÍ BÝT DODRŽENY MINIMÁLNÍ VZDÁLENOSTI PODLE ČSN PROSTOROVÉ USPOŘÁDÁNÍ SÍTÍ TECHNICKÉHO VYBAVENÍ. NEJMENŠÍ DOVOLENÉ VODOROVNÉ VZDÁLENOSTI PŘI SOUBĚHU PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,40 0,5 0,60 NEJMENŠÍ DOVOLENÉ SVISLÉ VZDÁLENOSTI PŘI KŘÍŽENÍ PODZEMNÍCH SÍTÍ V M : SILOVÉ SDĚLOVACÍ PLYNOVODNÍ STOKOVÉ SÍTĚ DRUH SÍTÍ KABELY KABELY POTRUBÍ STL A KANAL. PŘÍPOJKY

16 VODOVODNÍ SÍTĚ A PŘÍP. 0,40 0,20 0,15 0,10 VEŠKERÉ ZEMNÍ PRÁCE PROVÁDĚT DLE ČSN ZEMNÍ PRÁCE. PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ JE INVESTOR POVINEN ZABEZPEČIT VYTÝČENÍ VEŠKERÝCH PODZEMNÍCH A NADZEMNÍCH PŘEKÁŽEK. VÝKOPOVÉ PRÁCE BUDOU PROVÁDĚNY STROJNĚ V ZEMINĚ 3. TŘÍDY TĚŽITELNOSTI, V MÍSTECH KŘÍŽENÍ A SOUBĚHU S PODZEMNÍMI PŘEKÁŽKAMI BUDE PROVEDEN RUČNÍ VÝKOP. PO UKONČENÍ ZÁSYPU BUDE POVRCH UPRAVEN TAK, ABY BYLO ZAJIŠTĚNO DOSTATEČNÉ KRYTÍ PŘÍPOJKY. VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ NAVRHOVANÁ STAVBA NEMÁ NEGATIVNÍ VLIV NA ŽIVOTNÍ PROSTŘEDÍ, VÝSTAVBA PŘÍPOJKY NEVYŽADUJE KÁCENÍ VZROSTLÝCH STROMŮ. K PŘECHODNÉMU ZHORŠENÍ ŽIVOTNÍHO PROSTŘEDÍ DOJDE BĚHEM VÝSTAVBY, AVŠAK POUZE BĚŽNÝM ZPŮSOBEM PŘI PROVÁDĚNÍ STAVEB. K MINIMALIZACI TĚCHTO VLIVŮ NA ŽIVOTNÍ PROSTŘEDÍ MUSÍ PŘISPĚT SVOU ČINNOSTÍ STAVEBNÍ DOZOR INVESTORA. OBECNÉ PODMÍNKY VÝSTAVBY PO CELOU DOBU VÝSTAVBY JE NUTNÉ DBÁT NA : - ČIŠTĚNÍ VOZIDEL OPOUŠTĚJÍCÍCH STAVENIŠTĚ A PŘILEHLÝCH KOMUNIKACÍ, DOJDE- LI VLIVEM VÝSTAVBY K JEJICH ZNEČIŠTĚNÍ - ZABRÁNĚNÍ VLIVU PŘÍLIŠNÉ PRAŠNOSTI A HLUČNOSTI PŘI PROVÁDĚNÍ STAVEBNÍCH PRACÍ - DODRŽENÍ VEŠKERÝCH DOHOD A NAŘÍZENÍ INVESTORA, UŽIVATELE A OSTATNÍCH ZAINTERESOVANÝCH ORGÁNŮ A ORGANIZACÍ - PODZEMNÍ ENERGETICKÉ, TELEKOMUNIKAČNÍ, VODOVODNÍ A KANALIZAČNÍ SÍTĚ V PROSTORU STAVENIŠTĚ SE VYZNAČÍ POLOHOVĚ A VÝŠKOVĚ NEJPOZDĚJI PŘED PŘEDÁNÍM STAVENIŠTĚ - NEBEZPEČNÁ MÍSTA STAVENIŠTĚ SE PODLE POTŘEBY ZABEZPEČÍ NEBO OZNAČÍ VÝSTRAŽNÝMI NÁPISY A ZAJISTÍ PROTI PŘÍSTUPU NEPOVOLANÝCH OSOB - PROVEDENÍ OPATŘENÍ, KTERÁ ZABRÁNÍ PŘI PROVOZU A PLNĚNÍ POHONNÝCH HMOT MECHANISMŮ A DOPRAVNÍCH PROSTŘEDKŮ ÚNIKU ROPNÝCH PRODUKTŮ DO ZEMINY A PODZEMNÍCH VOD V OCHRANNÝCH PÁSMECH VODNÍCH ZDROJŮ PITNÉ VODY - CHRÁNĚNÍ VZROSTLÉ ZELENĚ V PROSTORU PRACOVNÍCH PRUHŮ - HRAZENÍ VÝKOPŮ A RÝH - ZAJIŠTĚNÍ BEZPEČNOSTI A OCHRANY ZDRAVÍ PRACOVNÍKŮ - PROVIZORIA PROVOZU DŘEVĚNÉ LÁVKY A ZÁBRADLÍ, KTERÉ BUDOU STAVEBNÍ ORGANIZACÍ ZPĚTNĚ DEMONTOVÁNY A POUŽITY NA DALŠÍ STAVBĚ - TKO ZE ZAŘÍZENÍ STAVENIŠTĚ BUDOU VSYPÁNY DO POPELNICE, KTEROU STAVEBNÍ ORGANIZACE BUDE ODVÁŽET, NEBO ZAJISTÍ ODVOZ MÍSTNÍ HOSPODÁŘSTVÍ - ZEMINA PRO ZPĚTNÝ ZÁHOZ BUDE ULOŽENA V PRACOVNÍCH PRUZÍCH - ZNEČIŠTĚNÁ ZEMINA VLIVEM ÚKAPŮ PŘI ČERPÁNÍ PHM, PŘÍP. Z MOTORŮ BUDE ODEBRÁNA A ODVEZENA NA ŘÍZENOU SKLÁDKU NEBO DO SPALOVNY ZAJIŠŤUJE STAVEBNÍ FIRMA. ODPADY VZNIKLÉ PŘI VÝSTAVBĚ ZEMINA A KAMENY NEUVEDENÉ POD ČÍSLEM M3 ZEMINA BUDE POUŽITA NA TERÉNNÍ ÚPRAVY NA POZEMKU MAJITELE. DODAVATEL JE POVINEN ZAJISTIT MANIPULACI S TÍMTO ODPADEM PODLE PLATNÝCH PŘEDPISŮ. NAKLÁDÁNÍ S ODPADY JE VHODNÉ, ABY INVESTOR STAVBY PŘI UZAVÍRANÍ SMLUV NA DODÁVKU STAVBY VE SMLOUVÁCH ZAKOTVIL POVINNOST DODAVATELE STAVBY K LIKVIDACI ODPADŮ ZPŮSOBENÝCH JEHO ČINNOSTÍ. TYTO ODPADY BUDOU LIKVIDOVÁNY DODAVATELEM A PROVOZOVATELEM STAVBY PODLE SMLUV S ORGANIZACEMI, OPRÁVNĚNÝMI LIKVIDOVAT POPSANÉ DRUHY ODPADŮ. SMLOUVY S LIKVIDÁTORY ODPADŮ JE NUTNO UZAVŘÍT DO TERMÍNU KOLAUDACE STAVBY. ODPADOVÝ MATERIÁL, KTERÝ MÁ NEBO MŮŽE MÍT NEBEZPEČNÉ VLASTNOSTI, MUSÍ BÝT ODKLÁDÁN DO ZVLÁŠŤ K TOMU URČENÝCH KONTEJNERŮ, KTERÉ JSOU Z NEPROPUSTNÉHO MATERIÁLU A S OCHRANOU PROTI ZATEČENÍ DEŠŤOVÝCH VOD. TYTO KONTEJNERY MUSÍ BÝT UMÍSTĚNY TAK, ABY BYLY PRŮBĚŽNĚ KONTROLOVATELNÉ ZAMĚSTNANCI, KTEŘÍ BUDOU ODPOVĚDNI ZA HOSPODAŘENÍ S ODPADY. POŽÁRNĚ BEZPEČNOSTÍ ŘEŠENÍ JEDNÁ SE O VÝSTAVBU VEDENÍ, ULOŽENÉHO POD POVRCHEM TERÉNU, KE KTERÉMU NENÍ Z HLEDISKA POŽÁRNÍ BEZPEČNOSTI PŘIPOMÍNEK.

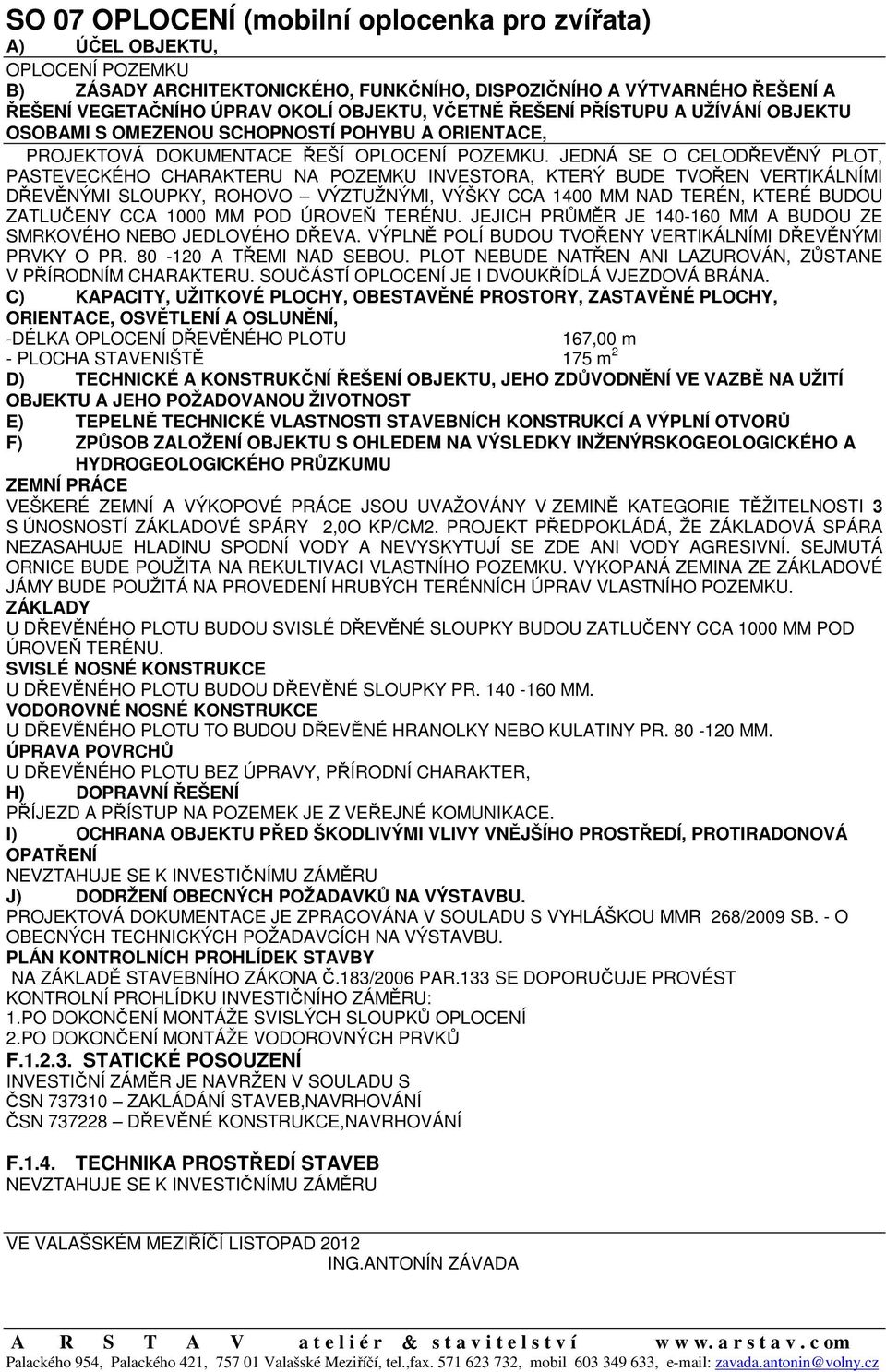

17 SO 07 OPLOCENÍ (mobilní oplocenka pro zvířata) A) ÚČEL OBJEKTU, OPLOCENÍ POZEMKU B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍHO ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE, PROJEKTOVÁ DOKUMENTACE ŘEŠÍ OPLOCENÍ POZEMKU. JEDNÁ SE O CELODŘEVĚNÝ PLOT, PASTEVECKÉHO CHARAKTERU NA POZEMKU INVESTORA, KTERÝ BUDE TVOŘEN VERTIKÁLNÍMI DŘEVĚNÝMI SLOUPKY, ROHOVO VÝZTUŽNÝMI, VÝŠKY CCA 1400 MM NAD TERÉN, KTERÉ BUDOU ZATLUČENY CCA 1000 MM POD ÚROVEŇ TERÉNU. JEJICH PRŮMĚR JE MM A BUDOU ZE SMRKOVÉHO NEBO JEDLOVÉHO DŘEVA. VÝPLNĚ POLÍ BUDOU TVOŘENY VERTIKÁLNÍMI DŘEVĚNÝMI PRVKY O PR A TŘEMI NAD SEBOU. PLOT NEBUDE NATŘEN ANI LAZUROVÁN, ZŮSTANE V PŘÍRODNÍM CHARAKTERU. SOUČÁSTÍ OPLOCENÍ JE I DVOUKŘÍDLÁ VJEZDOVÁ BRÁNA. C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ, -DÉLKA OPLOCENÍ DŘEVĚNÉHO PLOTU 167,00 m - PLOCHA STAVENIŠTĚ 175 m 2 D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ F) ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU ZEMNÍ PRÁCE VEŠKERÉ ZEMNÍ A VÝKOPOVÉ PRÁCE JSOU UVAŽOVÁNY V ZEMINĚ KATEGORIE TĚŽITELNOSTI 3 S ÚNOSNOSTÍ ZÁKLADOVÉ SPÁRY 2,0O KP/CM2. PROJEKT PŘEDPOKLÁDÁ, ŽE ZÁKLADOVÁ SPÁRA NEZASAHUJE HLADINU SPODNÍ VODY A NEVYSKYTUJÍ SE ZDE ANI VODY AGRESIVNÍ. SEJMUTÁ ORNICE BUDE POUŽITA NA REKULTIVACI VLASTNÍHO POZEMKU. VYKOPANÁ ZEMINA ZE ZÁKLADOVÉ JÁMY BUDE POUŽITÁ NA PROVEDENÍ HRUBÝCH TERÉNNÍCH ÚPRAV VLASTNÍHO POZEMKU. ZÁKLADY U DŘEVĚNÉHO PLOTU BUDOU SVISLÉ DŘEVĚNÉ SLOUPKY BUDOU ZATLUČENY CCA 1000 MM POD ÚROVEŇ TERÉNU. SVISLÉ NOSNÉ KONSTRUKCE U DŘEVĚNÉHO PLOTU BUDOU DŘEVĚNÉ SLOUPKY PR MM. VODOROVNÉ NOSNÉ KONSTRUKCE U DŘEVĚNÉHO PLOTU TO BUDOU DŘEVĚNÉ HRANOLKY NEBO KULATINY PR MM. ÚPRAVA POVRCHŮ U DŘEVĚNÉHO PLOTU BEZ ÚPRAVY, PŘÍRODNÍ CHARAKTER, H) DOPRAVNÍ ŘEŠENÍ PŘÍJEZD A PŘÍSTUP NA POZEMEK JE Z VEŘEJNÉ KOMUNIKACE. I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ NEVZTAHUJE SE K INVESTIČNÍMU ZÁMĚRU J) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU. PROJEKTOVÁ DOKUMENTACE JE ZPRACOVÁNA V SOULADU S VYHLÁŠKOU MMR 268/2009 SB. - O OBECNÝCH TECHNICKÝCH POŽADAVCÍCH NA VÝSTAVBU. PLÁN KONTROLNÍCH PROHLÍDEK STAVBY NA ZÁKLADĚ STAVEBNÍHO ZÁKONA Č.183/2006 PAR.133 SE DOPORUČUJE PROVÉST KONTROLNÍ PROHLÍDKU INVESTIČNÍHO ZÁMĚRU: 1.PO DOKONČENÍ MONTÁŽE SVISLÝCH SLOUPKŮ OPLOCENÍ 2.PO DOKONČENÍ MONTÁŽE VODOROVNÝCH PRVKŮ F STATICKÉ POSOUZENÍ INVESTIČNÍ ZÁMĚR JE NAVRŽEN V SOULADU S ČSN ZAKLÁDÁNÍ STAVEB,NAVRHOVÁNÍ ČSN DŘEVĚNÉ KONSTRUKCE,NAVRHOVÁNÍ F.1.4. TECHNIKA PROSTŘEDÍ STAVEB NEVZTAHUJE SE K INVESTIČNÍMU ZÁMĚRU VE VALAŠSKÉM MEZIŘÍČÍ LISTOPAD 2012 ING.ANTONÍN ZÁVADA

18 ING. ARCH.BC. ANTONÍN ZÁVADA, MBA STAVEBNÍ A AUTORSKÝ DOZOR, STAVBYVEDOUCÍ INVESTOR: OBEC DOLNÍ LOMNÁ, DOLNÍ LOMNÁ 164, NÁZEV STAVBY: SRUBOVÁ AUTOBUSOVÁ ZASTÁVKA SE ZÁMEMÍM (NA MÍSTĚ STÁVAJÍCÍ ZASTÁVKY) V RÁMCI PROJEKTU DOPROVODNÁ INFASTRUKTURA NS MIONŠÍ MÍSTO STAVBY: P.Č. 670/1, 2489, 667, 709/1, 716/7, 703/1: OBEC: DOLNÍ LOMNÁ K.Ú.: DOLNÍ LOMNÁ OKRES: FRÝDEK-MÍSTEK KRAJ MORAVSKOSLEZSKÝ AUTOR PROJEKTU A ZODPOVĚDNÝ PROJEKTANT,

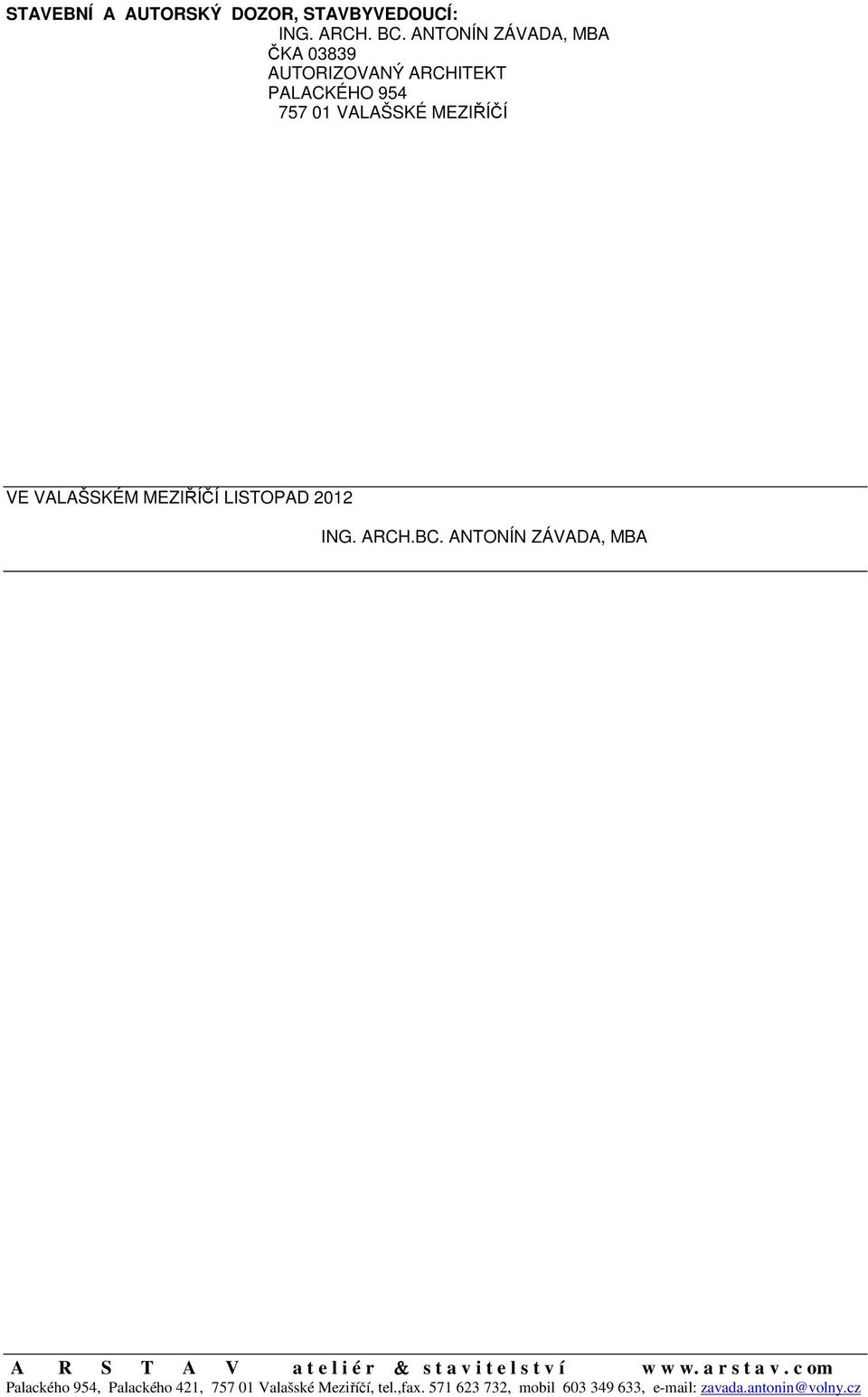

19 STAVEBNÍ A AUTORSKÝ DOZOR, STAVBYVEDOUCÍ: ING. ARCH. BC. ANTONÍN ZÁVADA, MBA ČKA AUTORIZOVANÝ ARCHITEKT PALACKÉHO VALAŠSKÉ MEZIŘÍČÍ VE VALAŠSKÉM MEZIŘÍČÍ LISTOPAD 2012 ING. ARCH.BC. ANTONÍN ZÁVADA, MBA
