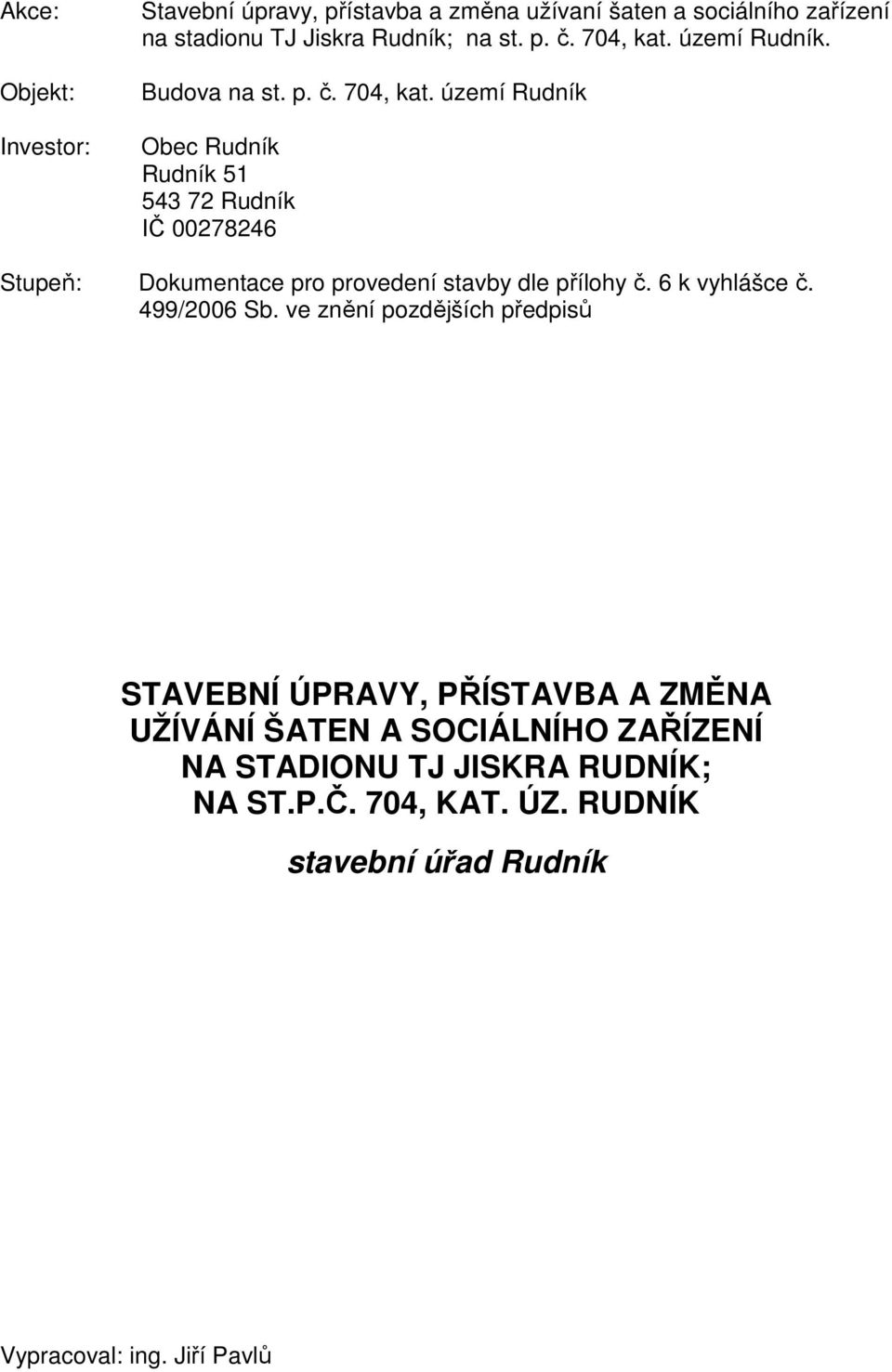

1 Akce: Objekt: Investor: Stavební úpravy, přístavba a změna užívaní šaten a sociálního zařízení na stadionu TJ Jiskra Rudník; na st. p. č. 704, kat. území Rudník. Budova na st. p. č. 704, kat. území Rudník Obec Rudník Rudník Rudník IČ Stupeň: Dokumentace pro provedení stavby dle přílohy č. 6 k vyhlášce č. 499/2006 Sb. ve znění pozdějších předpisů STAVEBNÍ ÚPRAVY, PŘÍSTAVBA A ZMĚNA UŽÍVÁNÍ ŠATEN A SOCIÁLNÍHO ZAŘÍZENÍ NA STADIONU TJ JISKRA RUDNÍK; NA ST.P.Č. 704, KAT. ÚZ. RUDNÍK stavební úřad Rudník Vypracoval: ing. Jiří Pavlů

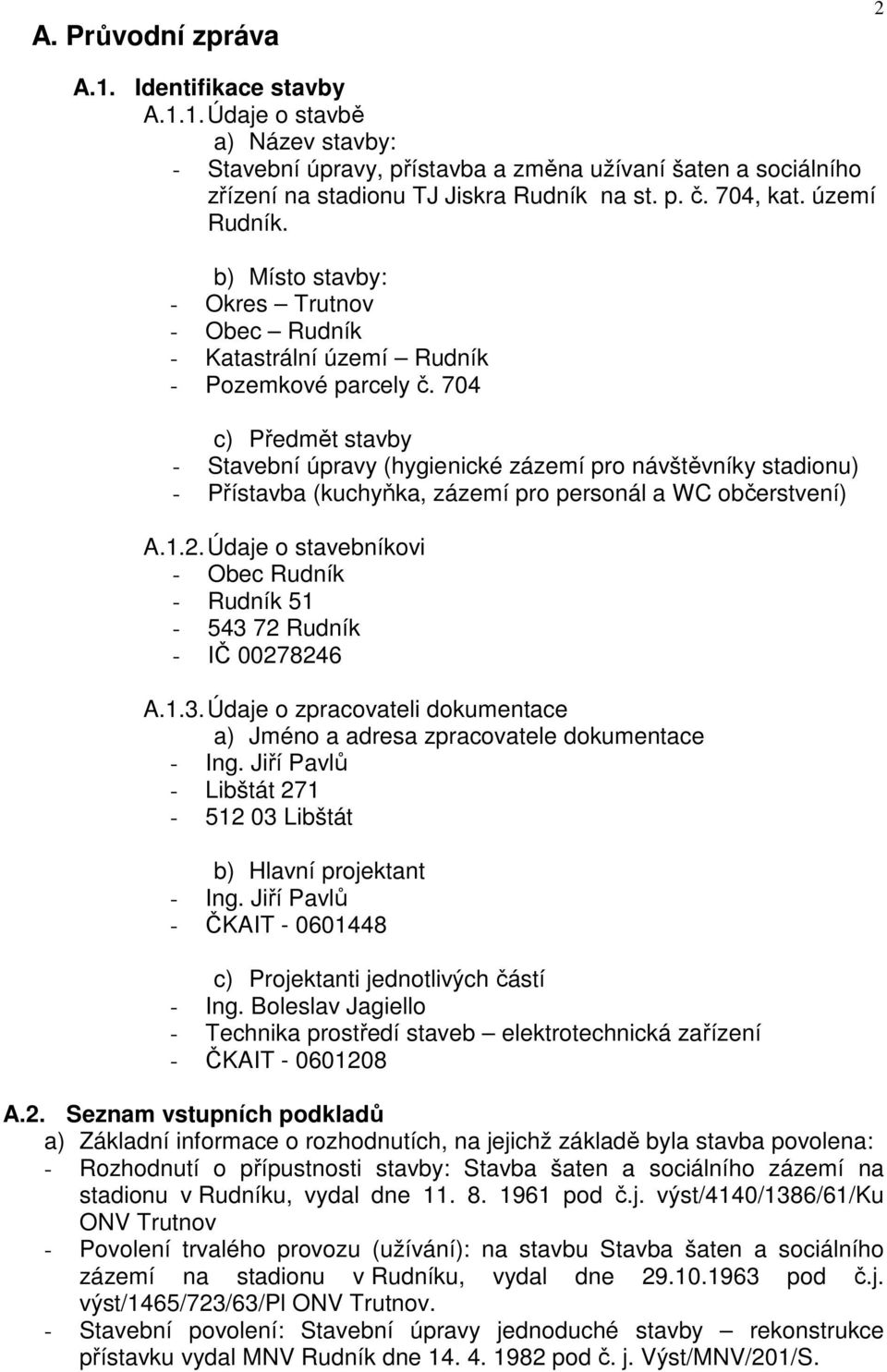

2 A. Průvodní zpráva 2 A.1. Identifikace stavby A.1.1. Údaje o stavbě a) Název stavby: - Stavební úpravy, přístavba a změna užívaní šaten a sociálního zřízení na stadionu TJ Jiskra Rudník na st. p. č. 704, kat. území Rudník. b) Místo stavby: - Okres Trutnov - Obec Rudník - Katastrální území Rudník - Pozemkové parcely č. 704 c) Předmět stavby - Stavební úpravy (hygienické zázemí pro návštěvníky stadionu) - Přístavba (kuchyňka, zázemí pro personál a WC občerstvení) A.1.2. Údaje o stavebníkovi - Obec Rudník - Rudník Rudník - IČ A.1.3. Údaje o zpracovateli dokumentace a) Jméno a adresa zpracovatele dokumentace - Ing. Jiří Pavlů - Libštát Libštát b) Hlavní projektant - Ing. Jiří Pavlů - ČKAIT c) Projektanti jednotlivých částí - Ing. Boleslav Jagiello - Technika prostředí staveb elektrotechnická zařízení - ČKAIT A.2. Seznam vstupních podkladů a) Základní informace o rozhodnutích, na jejichž základě byla stavba povolena: - Rozhodnutí o přípustnosti stavby: Stavba šaten a sociálního zázemí na stadionu v Rudníku, vydal dne pod č.j. výst/4140/1386/61/ku ONV Trutnov - Povolení trvalého provozu (užívání): na stavbu Stavba šaten a sociálního zázemí na stadionu v Rudníku, vydal dne pod č.j. výst/1465/723/63/pl ONV Trutnov. - Stavební povolení: Stavební úpravy jednoduché stavby rekonstrukce přístavku vydal MNV Rudník dne pod č. j. Výst/MNV/201/S.

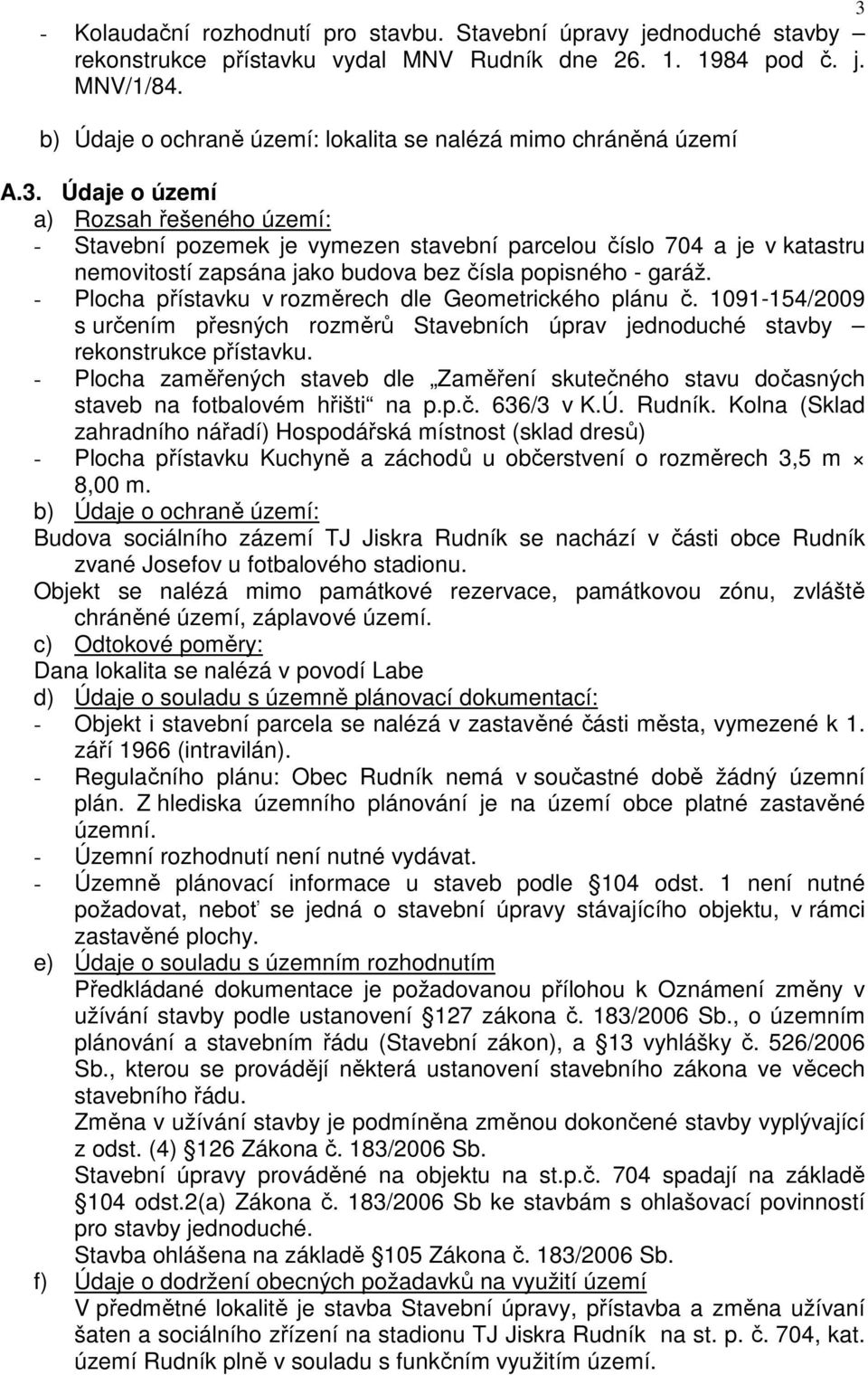

3 3 - Kolaudační rozhodnutí pro stavbu. Stavební úpravy jednoduché stavby rekonstrukce přístavku vydal MNV Rudník dne pod č. j. MNV/1/84. b) Údaje o ochraně území: lokalita se nalézá mimo chráněná území A.3. Údaje o území a) Rozsah řešeného území: - Stavební pozemek je vymezen stavební parcelou číslo 704 a je v katastru nemovitostí zapsána jako budova bez čísla popisného - garáž. - Plocha přístavku v rozměrech dle Geometrického plánu č /2009 s určením přesných rozměrů Stavebních úprav jednoduché stavby rekonstrukce přístavku. - Plocha zaměřených staveb dle Zaměření skutečného stavu dočasných staveb na fotbalovém hřišti na p.p.č. 636/3 v K.Ú. Rudník. Kolna (Sklad zahradního nářadí) Hospodářská místnost (sklad dresů) - Plocha přístavku Kuchyně a záchodů u občerstvení o rozměrech 3,5 m 8,00 m. b) Údaje o ochraně území: Budova sociálního zázemí TJ Jiskra Rudník se nachází v části obce Rudník zvané Josefov u fotbalového stadionu. Objekt se nalézá mimo památkové rezervace, památkovou zónu, zvláště chráněné území, záplavové území. c) Odtokové poměry: Dana lokalita se nalézá v povodí Labe d) Údaje o souladu s územně plánovací dokumentací: - Objekt i stavební parcela se nalézá v zastavěné části města, vymezené k 1. září 1966 (intravilán). - Regulačního plánu: Obec Rudník nemá v součastné době žádný územní plán. Z hlediska územního plánování je na území obce platné zastavěné územní. - Územní rozhodnutí není nutné vydávat. - Územně plánovací informace u staveb podle 104 odst. 1 není nutné požadovat, neboť se jedná o stavební úpravy stávajícího objektu, v rámci zastavěné plochy. e) Údaje o souladu s územním rozhodnutím Předkládané dokumentace je požadovanou přílohou k Oznámení změny v užívání stavby podle ustanovení 127 zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (Stavební zákon), a 13 vyhlášky č. 526/2006 Sb., kterou se provádějí některá ustanovení stavebního zákona ve věcech stavebního řádu. Změna v užívání stavby je podmíněna změnou dokončené stavby vyplývající z odst. (4) 126 Zákona č. 183/2006 Sb. Stavební úpravy prováděné na objektu na st.p.č. 704 spadají na základě 104 odst.2(a) Zákona č. 183/2006 Sb ke stavbám s ohlašovací povinností pro stavby jednoduché. Stavba ohlášena na základě 105 Zákona č. 183/2006 Sb. f) Údaje o dodržení obecných požadavků na využití území V předmětné lokalitě je stavba Stavební úpravy, přístavba a změna užívaní šaten a sociálního zřízení na stadionu TJ Jiskra Rudník na st. p. č. 704, kat. území Rudník plně v souladu s funkčním využitím území.

4 g) Údaje o splnění dotčených orgánů státní správy - Při zpracování byly použity podklady dle Rekapitulace poskytnuté Stavebním úřadem obce Rudník h) Seznam výjimek a úlevových řešení Bez výjimek i) Seznam souvisejících podmiňujících investic Bez podmiňujících investic j) Seznam pozemků a staveb dotčených prováděním stavby Vlastníkem pozemku st.p.č. 704 (zastavěná plocha a nádvoří) včetně budovy stojící na ní bez čísla popisného garáž v k.ú. Rudník, zapsaných na LV10001, katastrální úřad v Trutnov, je: - Obec Rudník, Rudník 51, Rudník. Vlastníkem pozemku p.č. 636/3 (ostatní plocha sportoviště a rekreační plocha) v.ú. Rudník, zapsaných na LV10001, katastrální úřad v Trutnov, je: - Obec Rudník, Rudník 51, Rudník. A.4. Údaje o stavbě a) Nová stavba nebo změna dokončené stavby: Změna dokončené stavby, přístavba. b) Účel užívání stavby Současný majitel objektu Obec Rudník žádá o změnu v užívání stavby, která by odpovídala původně plánovanému využití objektu jako Budova sociálního zázemí TJ Jiskra Rudník šatny hráčů s hygienickým zázemím a WC návštěvníků sportovních utkání. Součástí objektu je přístavba klubovny s provozem občerstvení včetně kuchyňky a hygienického zázemí pro obsluhu a hosty, samostatný objekt skladu nářadí a mobilní buňka sloužící jako sklad dresů. c) Trvalá nebo dočasná stavba Stavba trvalá d) Údaje o ochraně stavby podle jiných právních předpisů Nejsou e) Údaje o dodržení technických požadavků na stavby Překládaná dokumentace je zpracovaná na základě přílohy č. 6 k vyhlášce č. 499/2006 Sb. f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů - Do projektové dokumentace byly zapracovány požadavky KHS Královéhradeckého kraje Výzva z č. j. tu/15085/2010/2/hok.tu/br. g) Seznam výjimek a úlevových řešení Nejsou h) Navrhované kapacity stavby - Celková zastavěná plocha: - zpevněná plocha sociální zařízení 243,40 m 2 - z toho přístavba kuchyně a WC 28,00 m 2 - z toho přístavba klubovny 41,88 m 2 - sklad nářadí 22,09 m 2 - sklad dresů 21,00 m 2 4

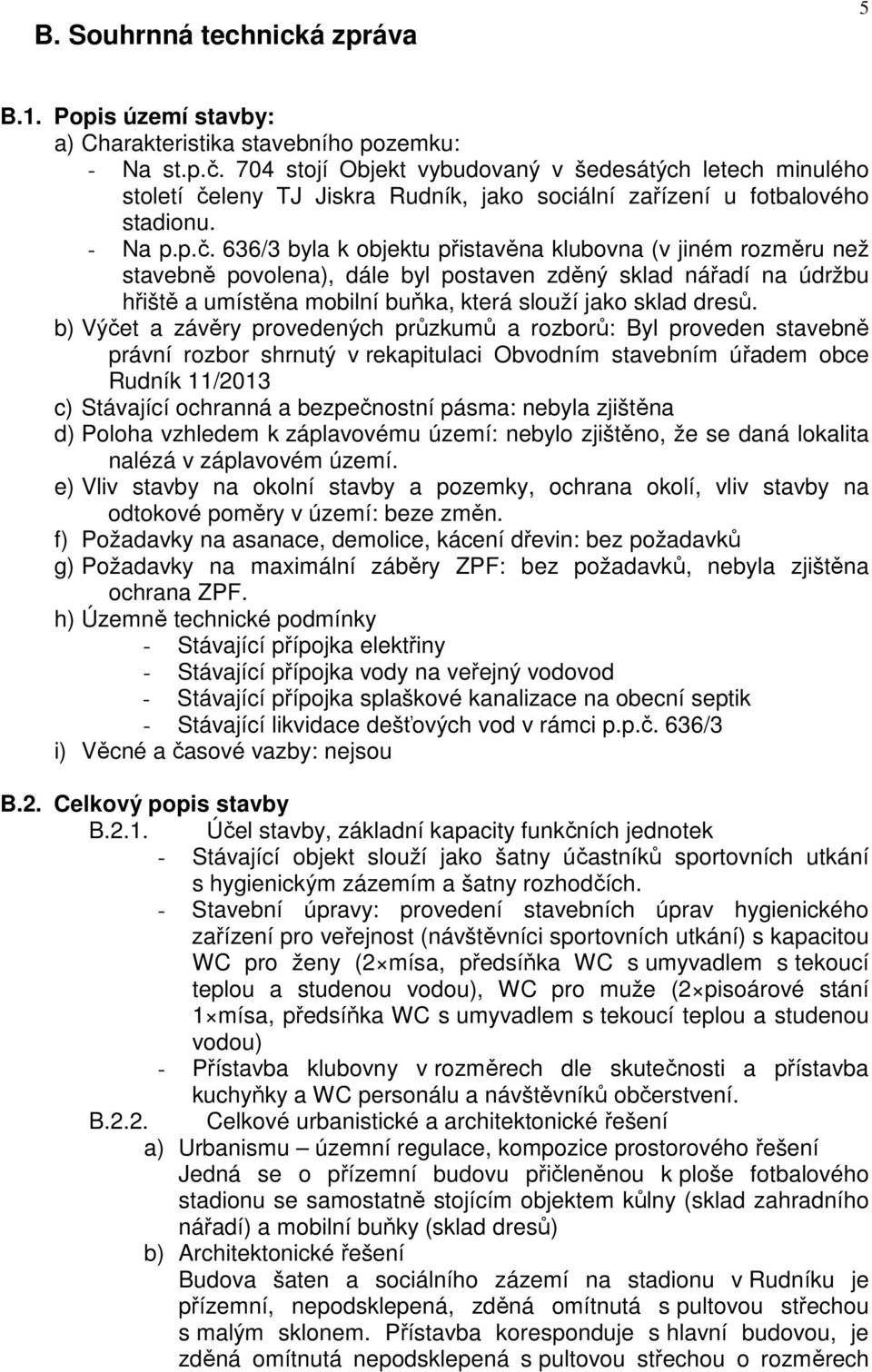

5 B. Souhrnná technická zpráva 5 B.1. Popis území stavby: a) Charakteristika stavebního pozemku: - Na st.p.č. 704 stojí Objekt vybudovaný v šedesátých letech minulého století čeleny TJ Jiskra Rudník, jako sociální zařízení u fotbalového stadionu. - Na p.p.č. 636/3 byla k objektu přistavěna klubovna (v jiném rozměru než stavebně povolena), dále byl postaven zděný sklad nářadí na údržbu hřiště a umístěna mobilní buňka, která slouží jako sklad dresů. b) Výčet a závěry provedených průzkumů a rozborů: Byl proveden stavebně právní rozbor shrnutý v rekapitulaci Obvodním stavebním úřadem obce Rudník 11/2013 c) Stávající ochranná a bezpečnostní pásma: nebyla zjištěna d) Poloha vzhledem k záplavovému území: nebylo zjištěno, že se daná lokalita nalézá v záplavovém území. e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území: beze změn. f) Požadavky na asanace, demolice, kácení dřevin: bez požadavků g) Požadavky na maximální záběry ZPF: bez požadavků, nebyla zjištěna ochrana ZPF. h) Územně technické podmínky - Stávající přípojka elektřiny - Stávající přípojka vody na veřejný vodovod - Stávající přípojka splaškové kanalizace na obecní septik - Stávající likvidace dešťových vod v rámci p.p.č. 636/3 i) Věcné a časové vazby: nejsou B.2. Celkový popis stavby B.2.1. Účel stavby, základní kapacity funkčních jednotek - Stávající objekt slouží jako šatny účastníků sportovních utkání s hygienickým zázemím a šatny rozhodčích. - Stavební úpravy: provedení stavebních úprav hygienického zařízení pro veřejnost (návštěvníci sportovních utkání) s kapacitou WC pro ženy (2 mísa, předsíňka WC s umyvadlem s tekoucí teplou a studenou vodou), WC pro muže (2 pisoárové stání 1 mísa, předsíňka WC s umyvadlem s tekoucí teplou a studenou vodou) - Přístavba klubovny v rozměrech dle skutečnosti a přístavba kuchyňky a WC personálu a návštěvníků občerstvení. B.2.2. Celkové urbanistické a architektonické řešení a) Urbanismu územní regulace, kompozice prostorového řešení Jedná se o přízemní budovu přičleněnou k ploše fotbalového stadionu se samostatně stojícím objektem kůlny (sklad zahradního nářadí) a mobilní buňky (sklad dresů) b) Architektonické řešení Budova šaten a sociálního zázemí na stadionu v Rudníku je přízemní, nepodsklepená, zděná omítnutá s pultovou střechou s malým sklonem. Přístavba koresponduje s hlavní budovou, je zděná omítnutá nepodsklepená s pultovou střechou o rozměrech

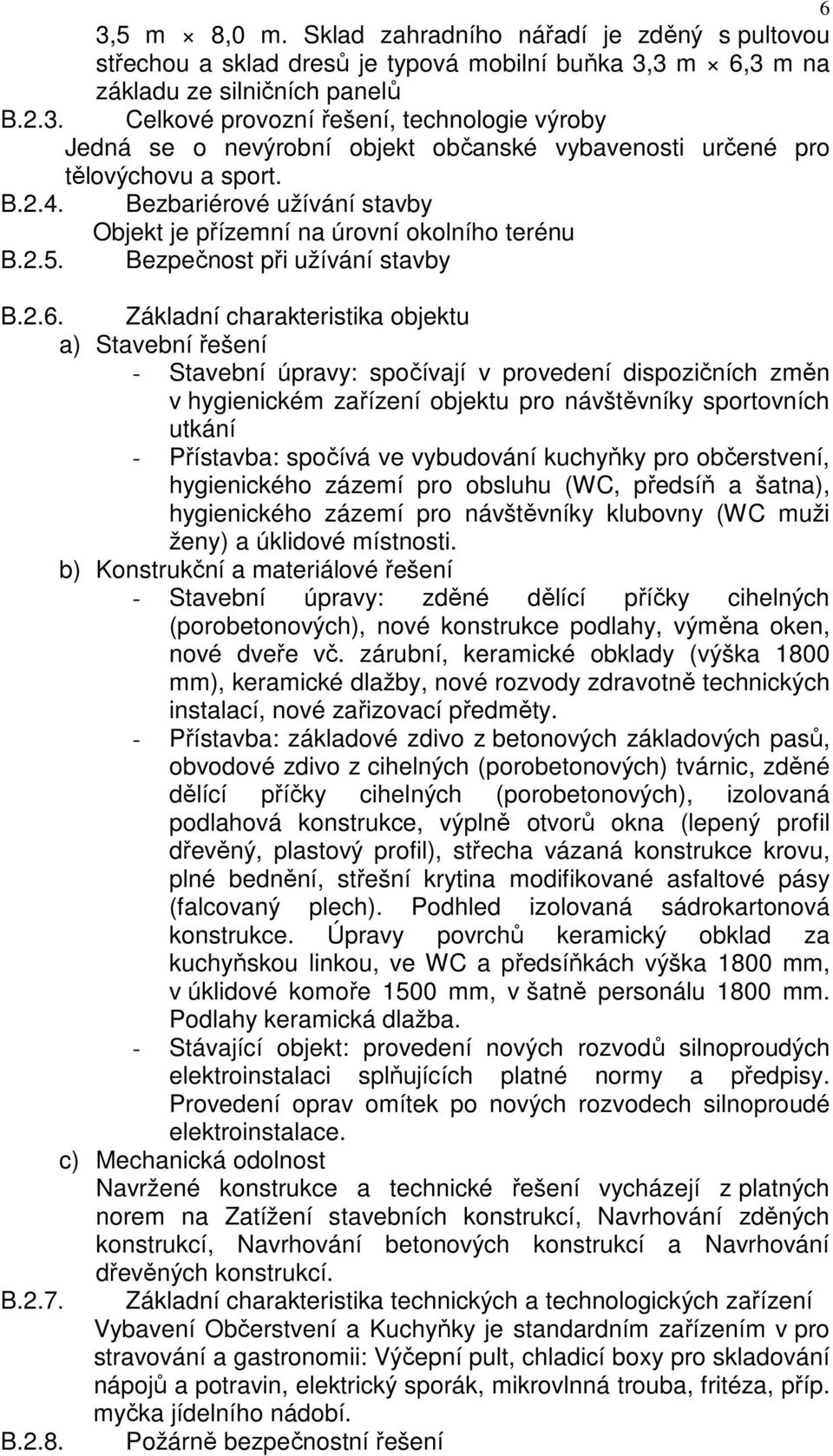

6 6 3,5 m 8,0 m. Sklad zahradního nářadí je zděný s pultovou střechou a sklad dresů je typová mobilní buňka 3,3 m 6,3 m na základu ze silničních panelů B.2.3. Celkové provozní řešení, technologie výroby Jedná se o nevýrobní objekt občanské vybavenosti určené pro tělovýchovu a sport. B.2.4. Bezbariérové užívání stavby Objekt je přízemní na úrovní okolního terénu B.2.5. Bezpečnost při užívání stavby B.2.6. Základní charakteristika objektu a) Stavební řešení - Stavební úpravy: spočívají v provedení dispozičních změn v hygienickém zařízení objektu pro návštěvníky sportovních utkání - Přístavba: spočívá ve vybudování kuchyňky pro občerstvení, hygienického zázemí pro obsluhu (WC, předsíň a šatna), hygienického zázemí pro návštěvníky klubovny (WC muži ženy) a úklidové místnosti. b) Konstrukční a materiálové řešení - Stavební úpravy: zděné dělící příčky cihelných (porobetonových), nové konstrukce podlahy, výměna oken, nové dveře vč. zárubní, keramické obklady (výška 1800 mm), keramické dlažby, nové rozvody zdravotně technických instalací, nové zařizovací předměty. - Přístavba: základové zdivo z betonových základových pasů, obvodové zdivo z cihelných (porobetonových) tvárnic, zděné dělící příčky cihelných (porobetonových), izolovaná podlahová konstrukce, výplně otvorů okna (lepený profil dřevěný, plastový profil), střecha vázaná konstrukce krovu, plné bednění, střešní krytina modifikované asfaltové pásy (falcovaný plech). Podhled izolovaná sádrokartonová konstrukce. Úpravy povrchů keramický obklad za kuchyňskou linkou, ve WC a předsíňkách výška 1800 mm, v úklidové komoře 1500 mm, v šatně personálu 1800 mm. Podlahy keramická dlažba. - Stávající objekt: provedení nových rozvodů silnoproudých elektroinstalaci splňujících platné normy a předpisy. Provedení oprav omítek po nových rozvodech silnoproudé elektroinstalace. c) Mechanická odolnost Navržené konstrukce a technické řešení vycházejí z platných norem na Zatížení stavebních konstrukcí, Navrhování zděných konstrukcí, Navrhování betonových konstrukcí a Navrhování dřevěných konstrukcí. B.2.7. Základní charakteristika technických a technologických zařízení Vybavení Občerstvení a Kuchyňky je standardním zařízením v pro stravování a gastronomii: Výčepní pult, chladicí boxy pro skladování nápojů a potravin, elektrický sporák, mikrovlnná trouba, fritéza, příp. myčka jídelního nádobí. B.2.8. Požárně bezpečnostní řešení

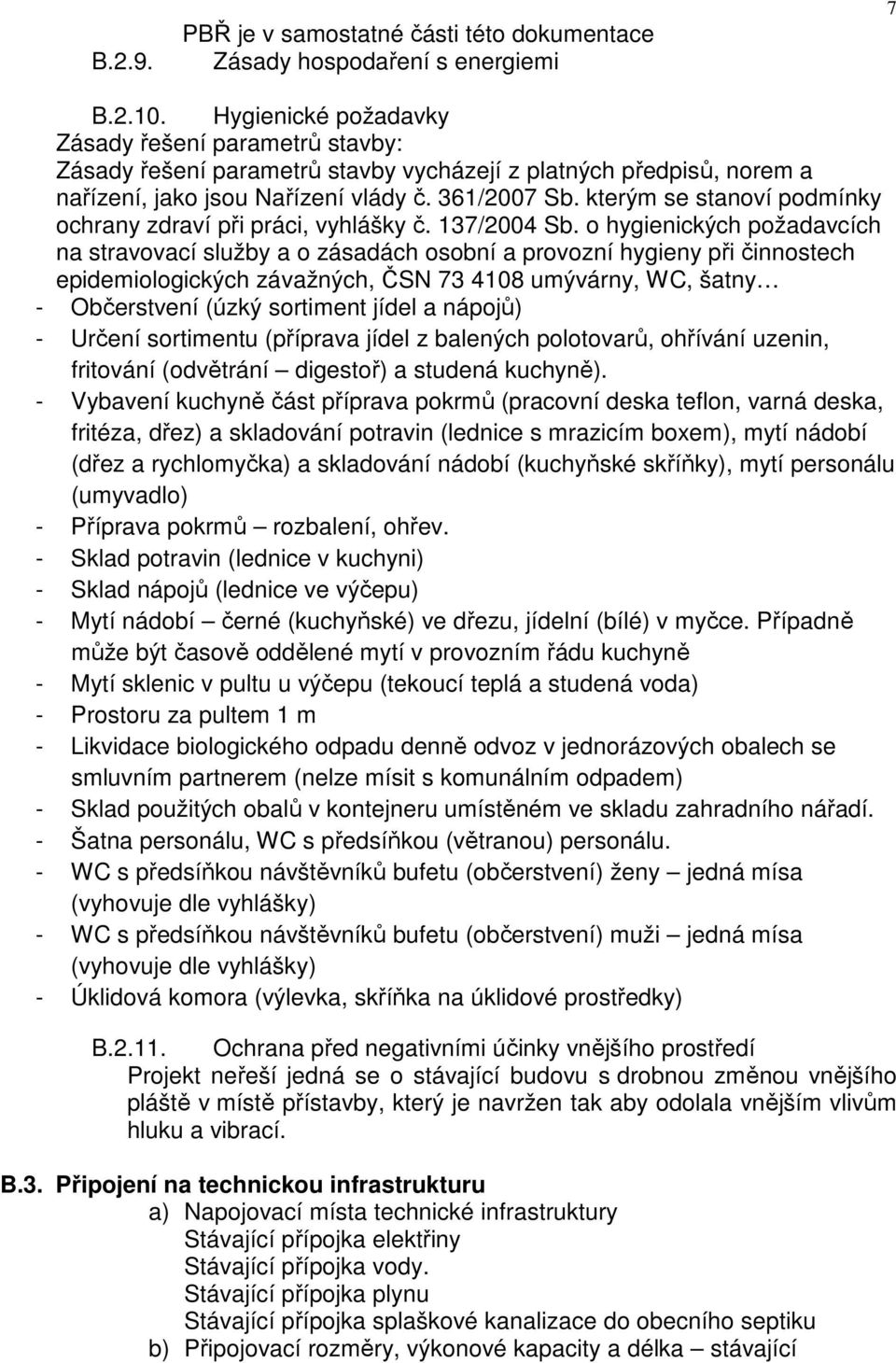

7 B.2.9. PBŘ je v samostatné části této dokumentace Zásady hospodaření s energiemi 7 B Hygienické požadavky Zásady řešení parametrů stavby: Zásady řešení parametrů stavby vycházejí z platných předpisů, norem a nařízení, jako jsou Nařízení vlády č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci, vyhlášky č. 137/2004 Sb. o hygienických požadavcích na stravovací služby a o zásadách osobní a provozní hygieny při činnostech epidemiologických závažných, ČSN umývárny, WC, šatny - Občerstvení (úzký sortiment jídel a nápojů) - Určení sortimentu (příprava jídel z balených polotovarů, ohřívání uzenin, fritování (odvětrání digestoř) a studená kuchyně). - Vybavení kuchyně část příprava pokrmů (pracovní deska teflon, varná deska, fritéza, dřez) a skladování potravin (lednice s mrazicím boxem), mytí nádobí (dřez a rychlomyčka) a skladování nádobí (kuchyňské skříňky), mytí personálu (umyvadlo) - Příprava pokrmů rozbalení, ohřev. - Sklad potravin (lednice v kuchyni) - Sklad nápojů (lednice ve výčepu) - Mytí nádobí černé (kuchyňské) ve dřezu, jídelní (bílé) v myčce. Případně může být časově oddělené mytí v provozním řádu kuchyně - Mytí sklenic v pultu u výčepu (tekoucí teplá a studená voda) - Prostoru za pultem 1 m - Likvidace biologického odpadu denně odvoz v jednorázových obalech se smluvním partnerem (nelze mísit s komunálním odpadem) - Sklad použitých obalů v kontejneru umístěném ve skladu zahradního nářadí. - Šatna personálu, WC s předsíňkou (větranou) personálu. - WC s předsíňkou návštěvníků bufetu (občerstvení) ženy jedná mísa (vyhovuje dle vyhlášky) - WC s předsíňkou návštěvníků bufetu (občerstvení) muži jedná mísa (vyhovuje dle vyhlášky) - Úklidová komora (výlevka, skříňka na úklidové prostředky) B Ochrana před negativními účinky vnějšího prostředí Projekt neřeší jedná se o stávající budovu s drobnou změnou vnějšího pláště v místě přístavby, který je navržen tak aby odolala vnějším vlivům hluku a vibrací. B.3. Připojení na technickou infrastrukturu a) Napojovací místa technické infrastruktury Stávající přípojka elektřiny Stávající přípojka vody. Stávající přípojka plynu Stávající přípojka splaškové kanalizace do obecního septiku b) Připojovací rozměry, výkonové kapacity a délka stávající

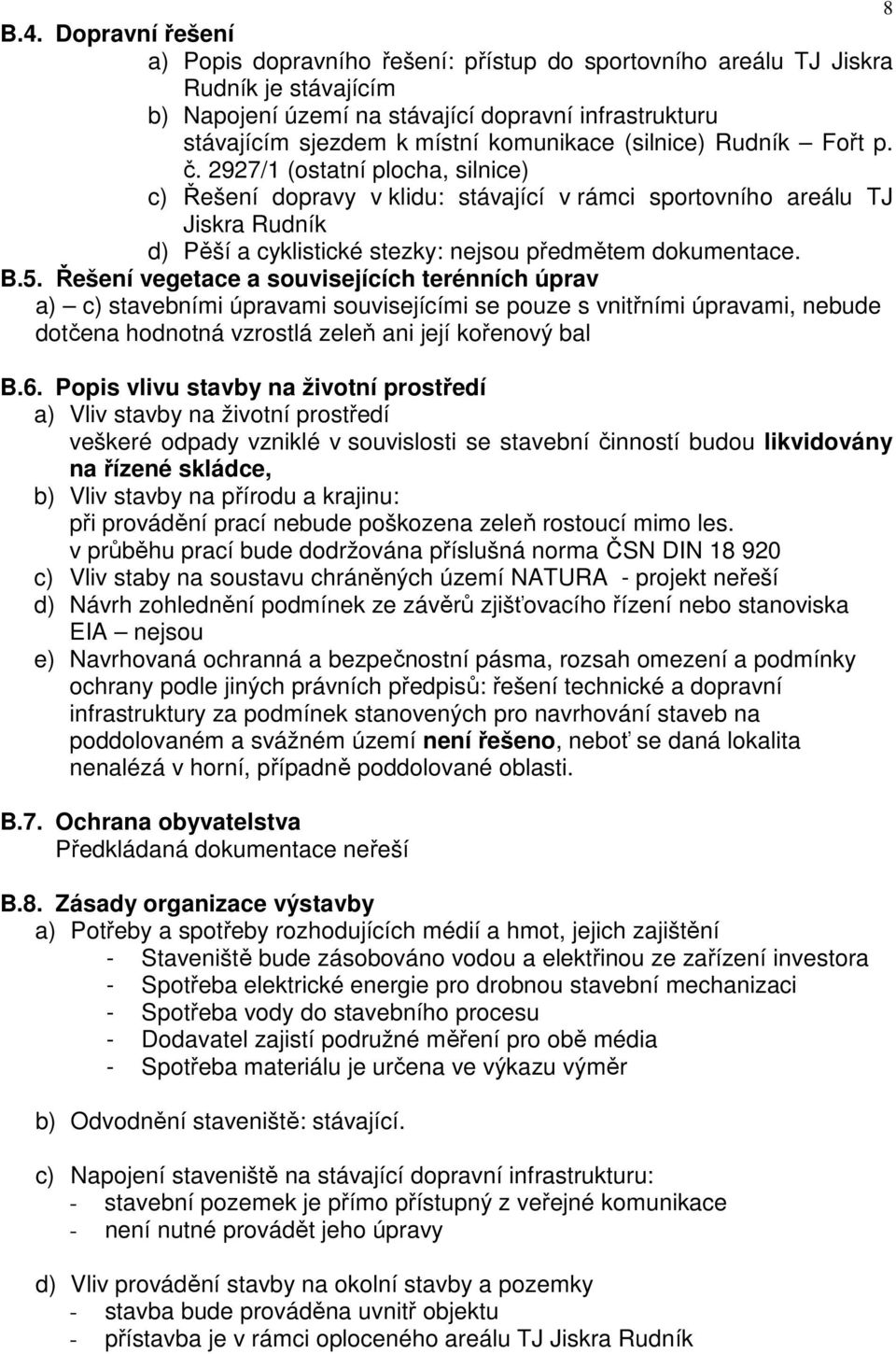

8 B.4. Dopravní řešení a) Popis dopravního řešení: přístup do sportovního areálu TJ Jiskra Rudník je stávajícím b) Napojení území na stávající dopravní infrastrukturu stávajícím sjezdem k místní komunikace (silnice) Rudník Fořt p. č. 2927/1 (ostatní plocha, silnice) c) Řešení dopravy v klidu: stávající v rámci sportovního areálu TJ Jiskra Rudník d) Pěší a cyklistické stezky: nejsou předmětem dokumentace. B.5. Řešení vegetace a souvisejících terénních úprav a) c) stavebními úpravami souvisejícími se pouze s vnitřními úpravami, nebude dotčena hodnotná vzrostlá zeleň ani její kořenový bal B.6. Popis vlivu stavby na životní prostředí a) Vliv stavby na životní prostředí veškeré odpady vzniklé v souvislosti se stavební činností budou likvidovány na řízené skládce, b) Vliv stavby na přírodu a krajinu: při provádění prací nebude poškozena zeleň rostoucí mimo les. v průběhu prací bude dodržována příslušná norma ČSN DIN c) Vliv staby na soustavu chráněných území NATURA - projekt neřeší d) Návrh zohlednění podmínek ze závěrů zjišťovacího řízení nebo stanoviska EIA nejsou e) Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů: řešení technické a dopravní infrastruktury za podmínek stanovených pro navrhování staveb na poddolovaném a svážném území není řešeno, neboť se daná lokalita nenalézá v horní, případně poddolované oblasti. B.7. Ochrana obyvatelstva Předkládaná dokumentace neřeší B.8. Zásady organizace výstavby a) Potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění - Staveniště bude zásobováno vodou a elektřinou ze zařízení investora - Spotřeba elektrické energie pro drobnou stavební mechanizaci - Spotřeba vody do stavebního procesu - Dodavatel zajistí podružné měření pro obě média - Spotřeba materiálu je určena ve výkazu výměr b) Odvodnění staveniště: stávající. c) Napojení staveniště na stávající dopravní infrastrukturu: - stavební pozemek je přímo přístupný z veřejné komunikace - není nutné provádět jeho úpravy d) Vliv provádění stavby na okolní stavby a pozemky - stavba bude prováděna uvnitř objektu - přístavba je v rámci oploceného areálu TJ Jiskra Rudník 8

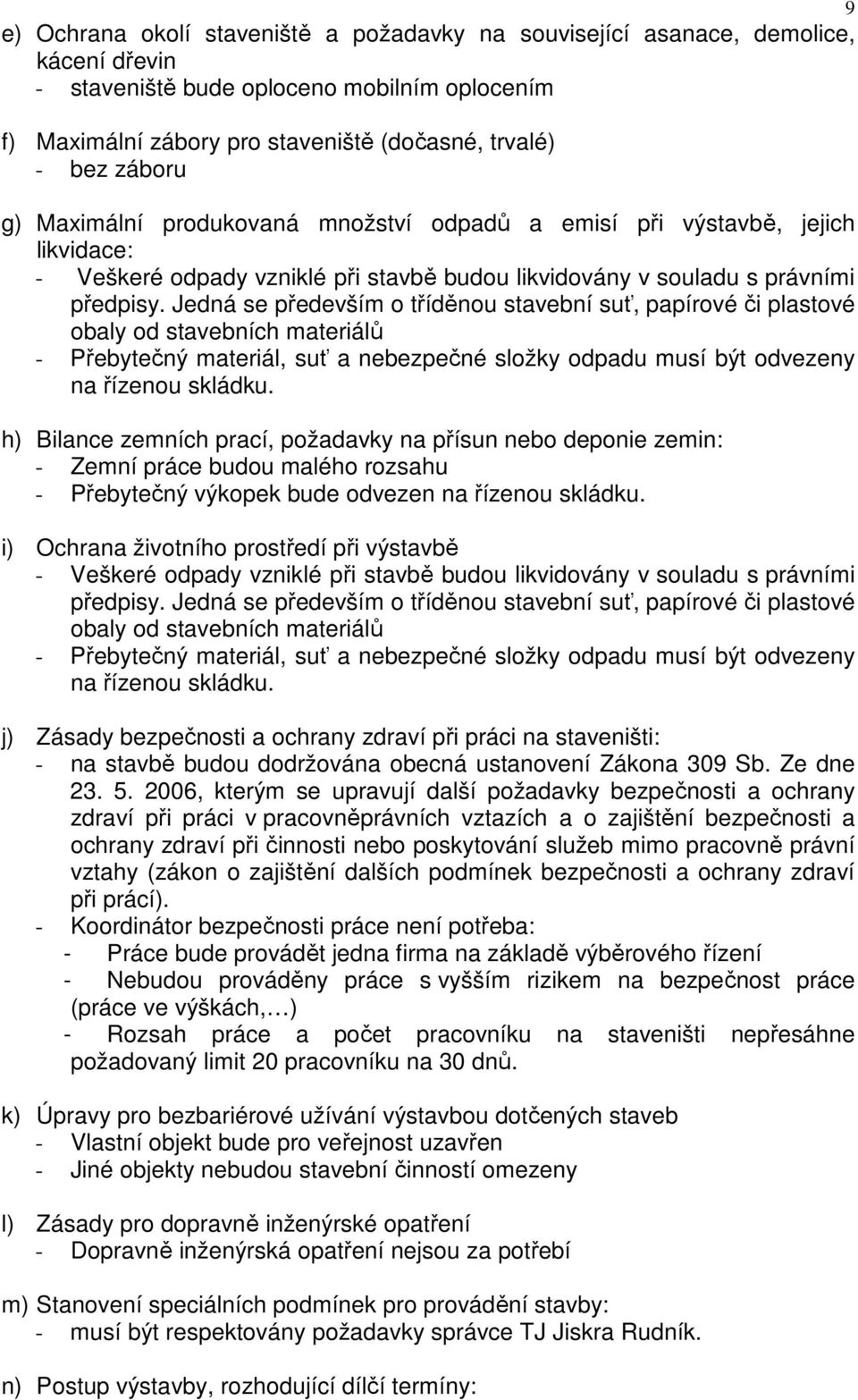

9 9 e) Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin - staveniště bude oploceno mobilním oplocením f) Maximální zábory pro staveniště (dočasné, trvalé) - bez záboru g) Maximální produkovaná množství odpadů a emisí při výstavbě, jejich likvidace: - Veškeré odpady vzniklé při stavbě budou likvidovány v souladu s právními předpisy. Jedná se především o tříděnou stavební suť, papírové či plastové obaly od stavebních materiálů - Přebytečný materiál, suť a nebezpečné složky odpadu musí být odvezeny na řízenou skládku. h) Bilance zemních prací, požadavky na přísun nebo deponie zemin: - Zemní práce budou malého rozsahu - Přebytečný výkopek bude odvezen na řízenou skládku. i) Ochrana životního prostředí při výstavbě - Veškeré odpady vzniklé při stavbě budou likvidovány v souladu s právními předpisy. Jedná se především o tříděnou stavební suť, papírové či plastové obaly od stavebních materiálů - Přebytečný materiál, suť a nebezpečné složky odpadu musí být odvezeny na řízenou skládku. j) Zásady bezpečnosti a ochrany zdraví při práci na staveništi: - na stavbě budou dodržována obecná ustanovení Zákona 309 Sb. Ze dne , kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovně právní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při prácí). - Koordinátor bezpečnosti práce není potřeba: - Práce bude provádět jedna firma na základě výběrového řízení - Nebudou prováděny práce s vyšším rizikem na bezpečnost práce (práce ve výškách, ) - Rozsah práce a počet pracovníku na staveništi nepřesáhne požadovaný limit 20 pracovníku na 30 dnů. k) Úpravy pro bezbariérové užívání výstavbou dotčených staveb - Vlastní objekt bude pro veřejnost uzavřen - Jiné objekty nebudou stavební činností omezeny l) Zásady pro dopravně inženýrské opatření - Dopravně inženýrská opatření nejsou za potřebí m) Stanovení speciálních podmínek pro provádění stavby: - musí být respektovány požadavky správce TJ Jiskra Rudník. n) Postup výstavby, rozhodující dílčí termíny:

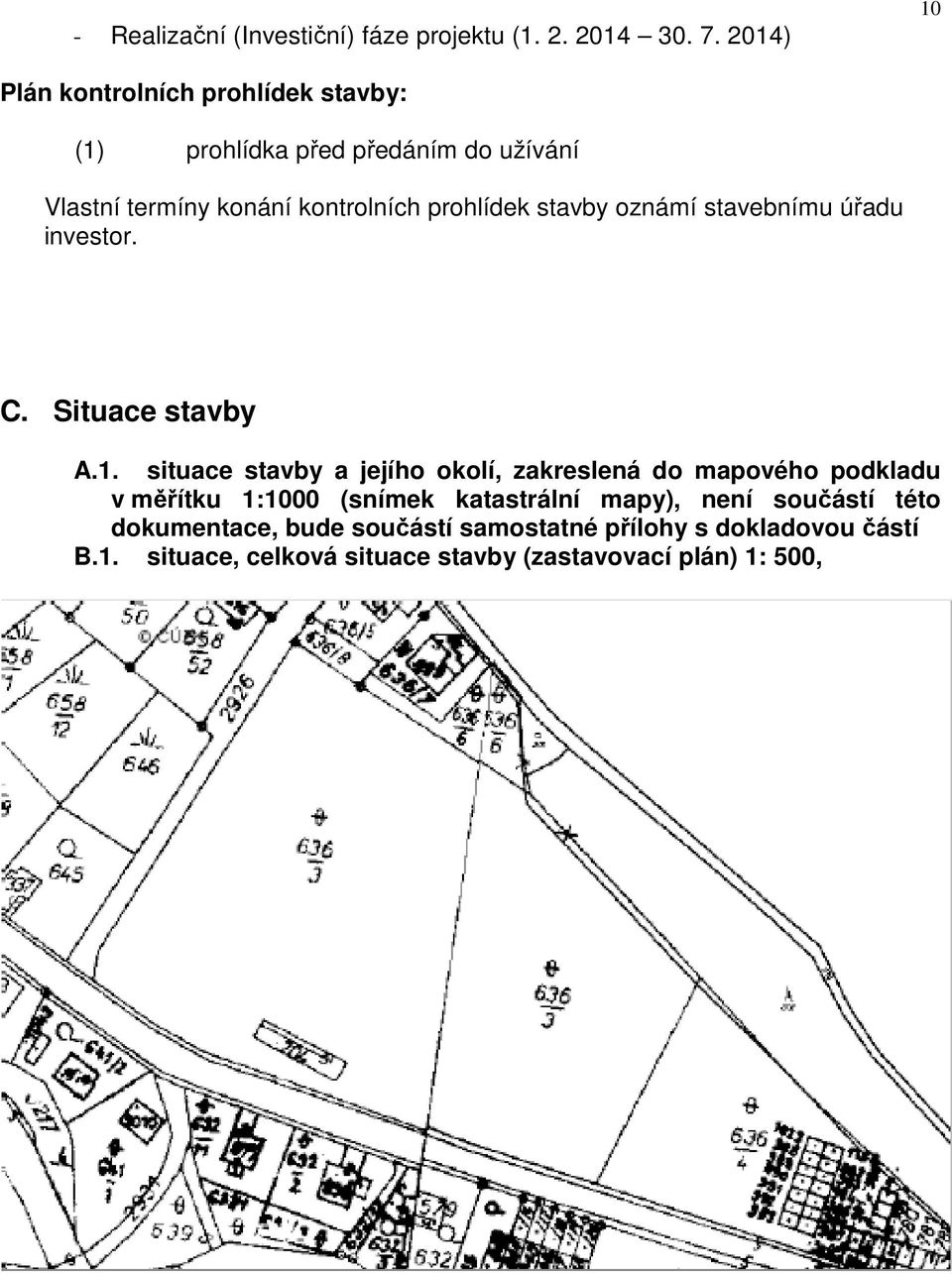

10 - Realizační (Investiční) fáze projektu ( ) 10 Plán kontrolních prohlídek stavby: (1) prohlídka před předáním do užívání Vlastní termíny konání kontrolních prohlídek stavby oznámí stavebnímu úřadu investor. C. Situace stavby A.1. situace stavby a jejího okolí, zakreslená do mapového podkladu v měřítku 1:1000 (snímek katastrální mapy), není součástí této dokumentace, bude součástí samostatné přílohy s dokladovou částí B.1. situace, celková situace stavby (zastavovací plán) 1: 500,

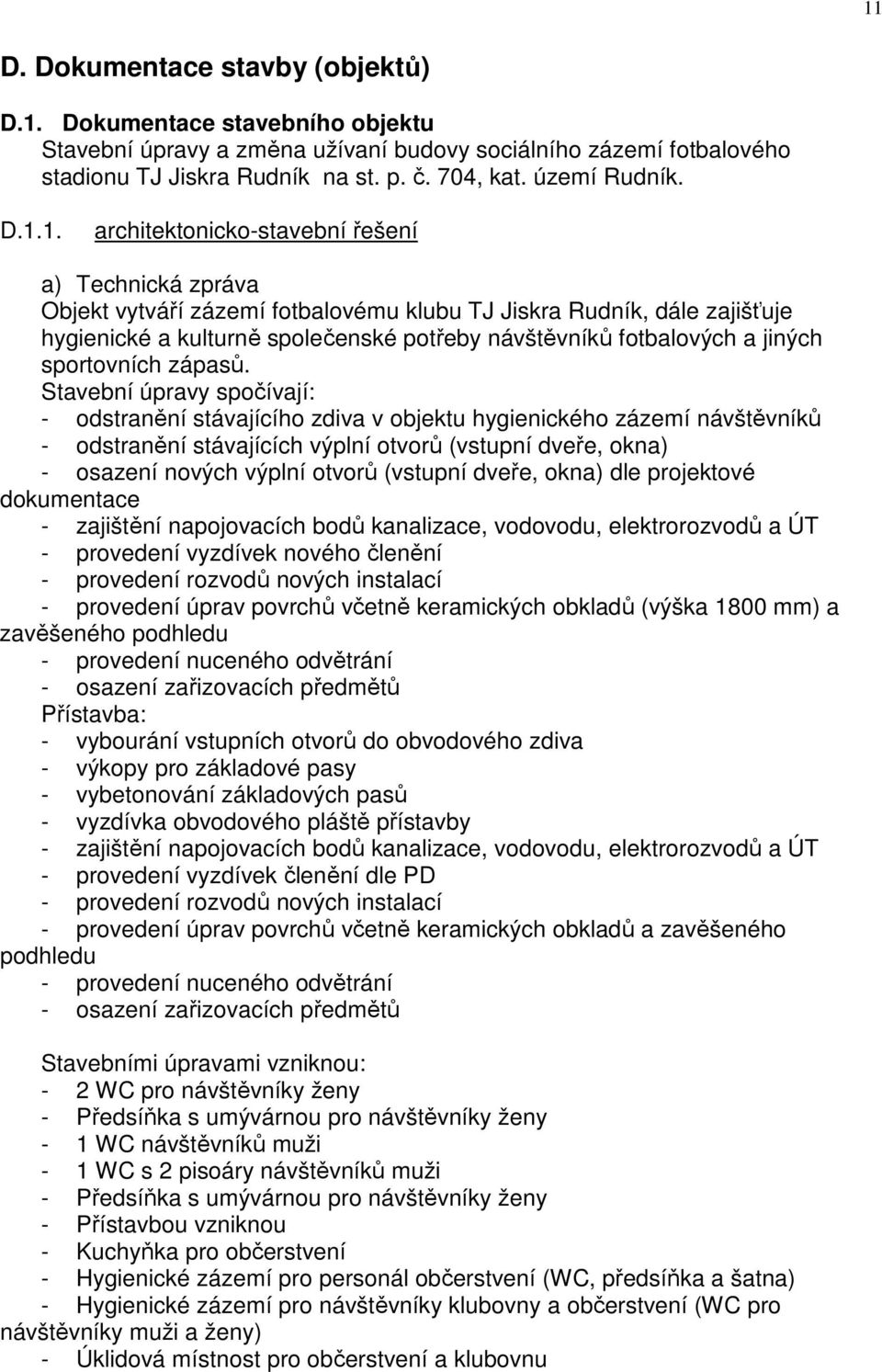

11 11 D. Dokumentace stavby (objektů) D.1. Dokumentace stavebního objektu Stavební úpravy a změna užívaní budovy sociálního zázemí fotbalového stadionu TJ Jiskra Rudník na st. p. č. 704, kat. území Rudník. D.1.1. architektonicko-stavební řešení a) Technická zpráva Objekt vytváří zázemí fotbalovému klubu TJ Jiskra Rudník, dále zajišťuje hygienické a kulturně společenské potřeby návštěvníků fotbalových a jiných sportovních zápasů. Stavební úpravy spočívají: - odstranění stávajícího zdiva v objektu hygienického zázemí návštěvníků - odstranění stávajících výplní otvorů (vstupní dveře, okna) - osazení nových výplní otvorů (vstupní dveře, okna) dle projektové dokumentace - zajištění napojovacích bodů kanalizace, vodovodu, elektrorozvodů a ÚT - provedení vyzdívek nového členění - provedení rozvodů nových instalací - provedení úprav povrchů včetně keramických obkladů (výška 1800 mm) a zavěšeného podhledu - provedení nuceného odvětrání - osazení zařizovacích předmětů Přístavba: - vybourání vstupních otvorů do obvodového zdiva - výkopy pro základové pasy - vybetonování základových pasů - vyzdívka obvodového pláště přístavby - zajištění napojovacích bodů kanalizace, vodovodu, elektrorozvodů a ÚT - provedení vyzdívek členění dle PD - provedení rozvodů nových instalací - provedení úprav povrchů včetně keramických obkladů a zavěšeného podhledu - provedení nuceného odvětrání - osazení zařizovacích předmětů Stavebními úpravami vzniknou: - 2 WC pro návštěvníky ženy - Předsíňka s umývárnou pro návštěvníky ženy - 1 WC návštěvníků muži - 1 WC s 2 pisoáry návštěvníků muži - Předsíňka s umývárnou pro návštěvníky ženy - Přístavbou vzniknou - Kuchyňka pro občerstvení - Hygienické zázemí pro personál občerstvení (WC, předsíňka a šatna) - Hygienické zázemí pro návštěvníky klubovny a občerstvení (WC pro návštěvníky muži a ženy) - Úklidová místnost pro občerstvení a klubovnu

12 12 MÍSTNONST ČÍSLO VYUŽITÍ PLOCHA 01 KLUBOVNA 35,64 m 2 02 OBČERSTVENÍ 15,19 m 2 03 ŠATNA HRÁČŮ 1 13,51 m 2 04 ŠATNA HRÁČŮ 2 12,12 m 2 05 UMÝVÁRNA HRÁČŮ 1 6,31 m 2 06 WC HRÁČŮ 1 (PERSONÁLU) 2,64 m 2 07 WC HRÁČŮ 2 (PERSONÁLU) 1,43 m 2 08 WC HRÁČŮ 3 2,64 m 2 09 WC HRÁČŮ 4 1,43 m 2 10 UMÝVÁRNA HRÁČŮ 2 6,31 m 2 11 ŠATNA HRÁČŮ 3 12,12 m 2 12 ŠATNA HRÁČŮ 4 13,51 m 2 13 ŠATNA ROZHODČÍCH 9,63 m 2 14 WC NÁVŠTĚVNÍKŮ MUŽI 1 1,02 m 2 15 WC NÁVŠTĚVNÍKŮ MUŽI 2 2,80 m 2 16 WC NÁVŠTĚVNÍKŮ ŽENY 1 1,16 m 2 17 WC NÁVŠTĚVNÍKŮ ŽENY 2 0,91 m 2 18 PŘEDSÍŇ MUŽI 1,99 m 2 19 PŘEDSÍŇ ŽENY 2,12 m 2 20 SKLAD NÁŘADÍ ÚDRŽBY 17,16 m 2 21 SKLA DRESŮ 18,00 m 2 22 KUCHYŇ 8,94 m 2 23 ŠATNA PERSONÁLU 1,29 m 2 24 WC + PŘEDSÍŇ PERSONÁLU 2,56 m 2 25 WC + PŘEDSÍŇ ŽENY 2,65 m 2 26 WC + PŘEDSÍŇ MUŽI 3,70 m 2 27 ÚKLID 1,13 m 2 28 PŘEDSÍŇ 2,06 m 2 b) Výkresová část Seznam dokumentace číslo výkresu Název měřítko D.1.1.b.01 Půdorys 1NP 1:100 D.1.1.b.02 Pohledy 1:100 D.1.2. Stavebně konstrukční řešení a) Technická zpráva - základová konstrukce monolitický beton a ztracené bednění - obvodový plášť zděné cihelné (pórobetonové) tvárnice - dělící konstrukce jdou zděné cihelné (pórobetonové) tvárnice - zavěšený podhled SDK - podlahy cementový potěr - omítky stěrkové

13 - hydroizolace z modifikovaných ASF pásů - obklady keramické - podlahy slinutá dlažba 13 b) Výkresová část Seznam dokumentace číslo výkresu Název měřítko D.1.2.b.01 Přístavba - základy 1:50 D.1.2.b.02 Přístavba - půdorys 1NP 1:50 D.1.2.b.03 Stavební úpravy půdorys 1 NP, bourací práce 1:50 D.1.2.b.04 Řez A1; Řez A2 1:50 D.1.2.b.05 Přístavba - krov 1:50 D.1.3. Požárně bezpečnostní řešení Samostatná složka dokumentace D.1.4. Technika prostředí staveb D Zdravotně technické instalace a) Technická zpráva: Splaškové vody z objektu bodu odvedeny stávající kanalizační přípojkou. Stoupačky a přípojné potrubí z PVC bude zaplentováno do zdiva. Nové rozvody studené a teplé vody jsou napojeny na stávající rozvody v kabinách hráčů. Příprava TUV je ve stávajícím zásobníkovém ohřívači. Vodovodní potrubí je plastové uložené ve stěnách a zavěšeném podhledu. V nejnižších bodech rozvodu je nutné provést vypouštěcí ventily. Zařizovací předměty a výtokové armatury jsou standardní. Veškerý materiál musí splňovat požadavky spolehlivostí a bezpečnosti. Splnění těchto požadavků musí být dodavatelem prokázáno v souladu se zákonem. b) Výkresy Seznam dokumentace číslo výkresu Název měřítko D b.01 Vnitřní kanalizace - základy 1:50 D b.02 Vnitřní kanalizace 1NP 1:50 D b.03 Vnitřní vodovod -1NP 1:50 D Elektrorozvody Samostatná složka dokumentace D Ústřední vytápění a) Technická zpráva: Zdroj: stávající plynový kotel. Napojení: Napojení rozvodu na stávající soustavu ú.t. v místě šaten.

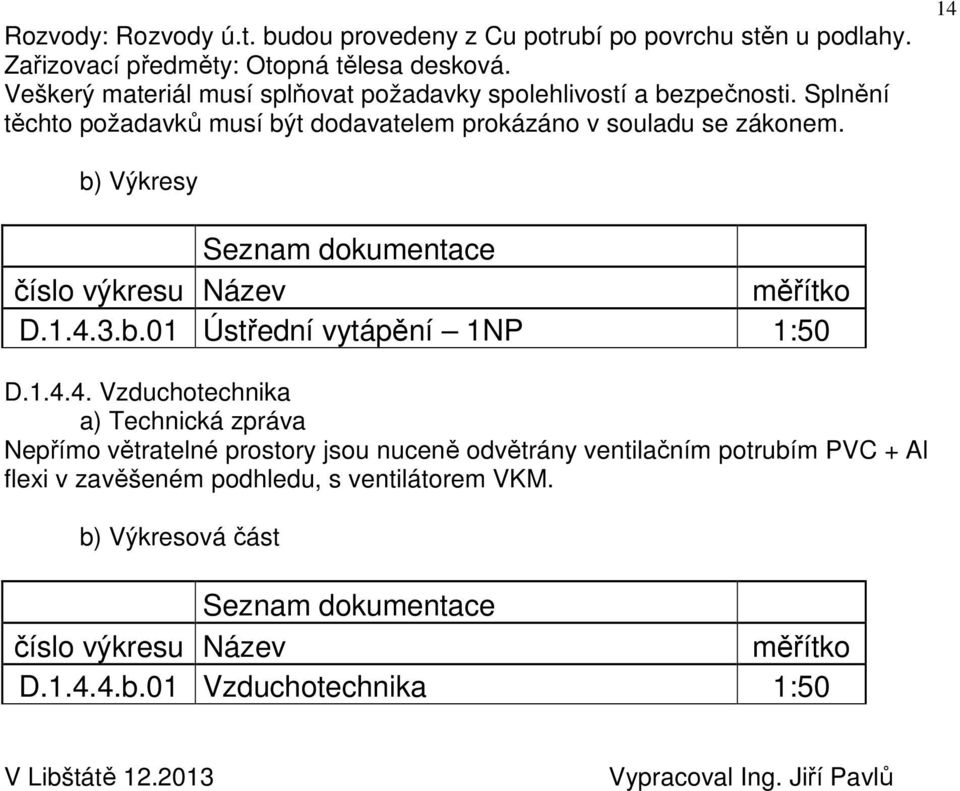

14 Rozvody: Rozvody ú.t. budou provedeny z Cu potrubí po povrchu stěn u podlahy. Zařizovací předměty: Otopná tělesa desková. Veškerý materiál musí splňovat požadavky spolehlivostí a bezpečnosti. Splnění těchto požadavků musí být dodavatelem prokázáno v souladu se zákonem. 14 b) Výkresy Seznam dokumentace číslo výkresu Název měřítko D b.01 Ústřední vytápění 1NP 1:50 D Vzduchotechnika a) Technická zpráva Nepřímo větratelné prostory jsou nuceně odvětrány ventilačním potrubím PVC + Al flexi v zavěšeném podhledu, s ventilátorem VKM. b) Výkresová část Seznam dokumentace číslo výkresu Název měřítko D b.01 Vzduchotechnika 1:50 V Libštátě Vypracoval Ing. Jiří Pavlů
