1 Návod k instalaci a údržbě Kombinovaný zásobník T KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/ (2015/11) CZ

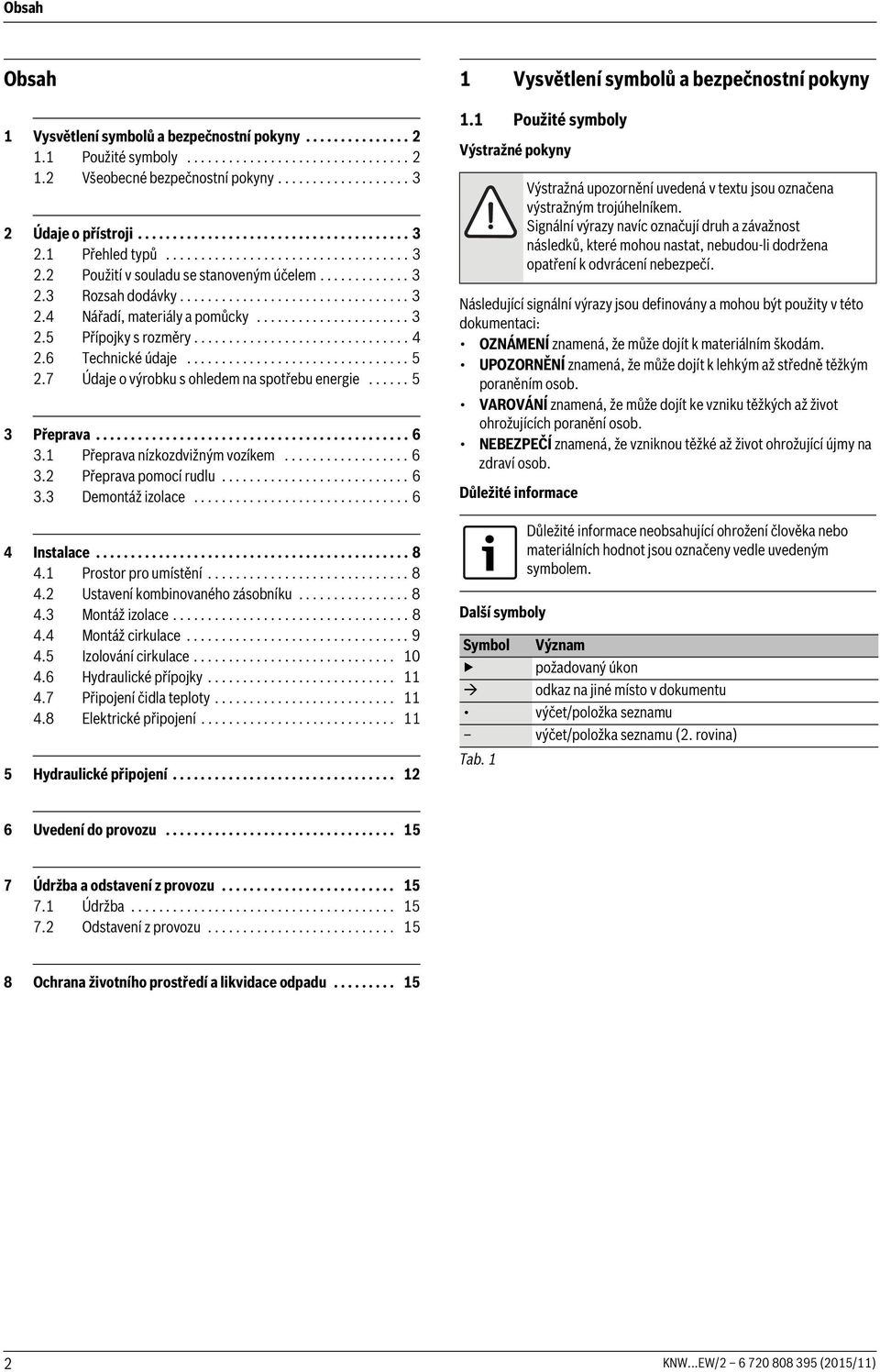

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Všeobecné bezpečnostní pokyny Údaje o přístroji Přehled typů Použití v souladu se stanoveným účelem Rozsah dodávky Nářadí, materiály a pomůcky Přípojky s rozměry Technické údaje Údaje o výrobku s ohledem na spotřebu energie Přeprava Přeprava nízkozdvižným vozíkem Přeprava pomocí rudlu Demontáž izolace Instalace Prostor pro umístění Ustavení kombinovaného zásobníku Montáž izolace Montáž cirkulace Izolování cirkulace Hydraulické přípojky Připojení čidla teploty Elektrické připojení Hydraulické připojení Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Následující signální výrazy jsou definovány a mohou být použity v této dokumentaci: OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ znamená, že může dojít ke vzniku těžkých až život ohrožujících poranění osob. NEBEZPEČÍ znamená, že vzniknou těžké až život ohrožující újmy na zdraví osob. Důležité informace Další symboly Výstražná upozornění uvedená v textu jsou označena výstražným trojúhelníkem. Signální výrazy navíc označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Symbol Význam požadovaný úkon odkaz na jiné místo v dokumentu výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab. 1 6 Uvedení do provozu Údržba a odstavení z provozu Údržba Odstavení z provozu Ochrana životního prostředí a likvidace odpadu KNW...EW/ (2015/11)

3 Údaje o přístroji 1.2 Všeobecné bezpečnostní pokyny Instalace, provoz Umístění kombinovaného zásobníku přenechejte pouze autorizované odborné topenářské firmě. Dodržujte místně platné bezpečnostní předpisy. Dodržujte uvedený provozní tlak. Používejte pouze originální příslušenství výrobce. Servisní prohlídky a údržba Údržbu a opravy smí provádět pouze odborná topenářská firma s příslušným oprávněním. Noste ochranný oděv. Používejte pouze originální náhradní díly a příslušenství od výrobce. OHROŽENÍ ŽIVOTA ELEKTRICKÝM PROUDEM Před prováděním prací na elektrických dílech: Odpojte kompletně síťové napětí a učiňte opatření proti náhodnému opětovnému zapnutí. Provedením elektrického připojení a pracemi na elektrických dílech pověřte pouze odborného elektrikáře. Řiďte se podle schémat zapojení. Instruktáž provozovatele Vysvětlete provozovateli princip činnosti kombinovaného zásobníku a jeho obsluhu. Upozorněte provozovatele na to, že sám nesmí na přístroji provádět jakékoliv úpravy ani opravy. 2 Údaje o přístroji 2.1 Přehled typů Tento návod popisuje následující typy kombinovaných zásobníků: KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/2 2.2 Použití v souladu se stanoveným účelem Kombinovaný zásobník se smí používat výhradně jako stratifikační zásobník v kombinaci s tepelnými čerpadly vzduch-voda a lze jej doplnit solárními zařízeními a kotli na pevná paliva. Každé jiné použití se považuje za použití v rozporu s původním určením. Škody, které by tak vznikly, jsou vyloučeny ze záruky. 2.3 Rozsah dodávky Kombinovaný zásobník se dodává s úplnou izolací na dřevěné paletě. Kombinovaný zásobník 2 poloskořepiny z PU (předběžně namontované) fóliový plášť (předběžně namontovaný) vlnovcová trubka z nerezové oceli k přímé přípravě teplé vody připojovací rozety (předběžně namontované) Přiložený balík obsahuje: Připojovací sada cirkulace hrdla T-kus vlnovcová trubka koleno 90 převlečná matice izolace 4 vázací pásky Zkontrolujte, zda rozsah dodávky nebyl porušen a zda je dodávka úplná. Nedostatky dodávky okamžitě reklamujte. 2.4 Nářadí, materiály a pomůcky K montáži použijte standardní nářadí používané při instalaci plynu a vody. KNW...EW/ (2015/11) 3

4 Údaje o přístroji 2.5 Přípojky s rozměry IG T Obr. 1 Přípojky s rozměry KNW...EW/2 [1] Odvzdušnění [2] Výstup externího dotopu [3] Odběr teplé vody [4] Jímka (čidlo výstupní teploty teplé vody) [5] Jímka [6] Hrdlo pro elektrický dotop [7] Zpátečka tepelného čerpadla, teplá voda [8] Připojovací sada cirkulace nahoře [9] Výstup otopného okruhu nebo výstup tepelného čerpadla, vytápění a teplé vody (zaměnitelné) [10] Připojovací sada cirkulace dole [11] Hrdlo pro elektrický dotop [12] Hrdlo pro elektrický dotop [13] Jímka (čidlo teploty vratné vody) [14] Výstup k výměníku tepla (solární systém) [15] Zpátečka otopného okruhu nebo zpátečka tepelného čerpadla, vytápění a teplá voda (zaměnitelné) [16] Jímka (solární systém) [17] Zpátečka výměníku tepla (solární systém), kromě u KNW 600 EW/2 Studená voda [18] Studená voda, kromě u KNW 600 EW/2 zpátečka výměníku tepla (solární systém) [19] Zpátečka externího dotopu (vypouštění) Poz. KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/2 1 R 1/2" IG 1865 mm R 1/2" IG 1905 mm R 1/2" IG 2055 mm R 1/2" IG 2135 mm 2 R 1 1/2" IG 1740 mm R 1 1/2" IG 1770 mm R 1 1/2" IG 1920 mm R 1 1/2" IG 1935 mm 3 R 1" AG 1587 mm R 1" AG 1650 mm R 1" AG 1800 mm R 1" AG 1850 mm 4 Ø 17, mm Ø 17, mm Ø 17, mm Ø 17, mm 5 Ø 17, mm Ø 17, mm Ø 17, mm Ø 17, mm 6 R 1 1/2" IG 1005 mm R 1 1/2" IG 1270 mm R 1 1/2" IG 1420 mm R 1 1/2" IG 1470 mm 7 R 1 1/4" IG 910 mm R 1 1/4" IG 1140 mm R 1 1/4" IG 1290 mm R 1 1/4" IG 1340 mm 8 R 1" AG 850 mm R 1" AG 1080 mm R 1" AG 1230 mm R 1" AG 1280 mm 9 R 1 1/4" IG 765 mm R 1 1/4" IG 995 mm R 1 1/4" IG 1145 mm R 1 1/4" IG 1195 mm 10 R 1" AG 680 mm R 1" AG 910 mm R 1" AG 1060 mm R 1" AG 1110 mm 11 R 1 1/2" IG 580 mm R 1 1/2" IG 755 mm R 1 1/2" IG 940 mm R 1 1/2" IG 990 mm 12 R 1 1/2" IG 940 mm R 1 1/2" IG 990 mm 13 Ø 17,2 465 mm Ø 17,2 665 mm Ø 17,2 840 mm Ø 17,2 890 mm 14 R 1" IG 525 mm R 1" IG 615 mm R 1" IG 790 mm R 1" IG 840 mm 15 R 1 1/4" IG 420 mm R 1 1/4" IG 540 mm R 1 1/4" IG 685 mm R 1 1/4" IG 735 mm 16 Ø 17,2 400 mm Ø 17,2 440 mm Ø 17,2 490 mm Ø 17,2 540 mm 17 R 1" AG 340 mm R 1" IG 340 mm R 1" IG 340 mm R 1" IG 390 mm 18 R 1" IG 250 mm R 1" AG 270 mm R 1" AG 270 mm R 1" AG 320 mm 19 R 1 1/2" IG 160 mm R 1 1/2" IG 170 mm R 1 1/2" IG 170 mm R 1 1/2" IG 235 mm Tab. 2 Rozměry přípojek 4 KNW...EW/ (2015/11)

5 Údaje o přístroji 2.6 Technické údaje Jednotka KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/2 Objem nádrže zásobníku Obsah zásobníku L Obsah teplé vody L Obsah výměníku tepla solárního systému L 7,2 10, Otopná voda Maximální provozní tlak bar Zkušební tlak bar 4,5 4,5 4,5 4,5 Maximální provozní teplota C Průtok na straně vytápění m³/h Teplá voda Maximální provozní tlak bar Zkušební tlak bar Maximální provozní teplota C Materiál výměníku tepla (V4A) (V4A) (V4A) (V4A) Plocha povrchu výměníku tepla (vlnovcová trubka) m 2 7,5 8, Solární systém Maximální provozní tlak bar Zkušební tlak bar Maximální provozní teplota C Plocha povrchu výměníku tepla (dole) m 2 1,5 2,2 3,1 4 Rozměry Celková výška s izolací mm Průměr s izolací mm Průměr bez izolace mm Klopná míra bez izolace mm Tloušťka izolace mm Maximální montážní délka EHP mm Všeobecné údaje Hmotnost (prázdná) kg Tab. 3 Technické údaje 2.7 Údaje o výrobku s ohledem na spotřebu energie Následující údaje o výrobku vyhovují požadavkům nařízení EU č. 811/2013 a č. 812/2013, kterými se doplňuje směrnice 2010/30/EU. Číslo výrobku Typ výrobku Užitný objem (V) Klidová ztráta (S) Třída energetické účinnosti úpravy teplé vody KNW 600 EW/2 572 l 120,8 W C KNW 830 EW/2 846 l 133,3 W C KNW 1000 EW/2 928 l 141,7 W C KNW 1450 EW/ l 170,8 W C Tab. 4 Údaje o výrobku s ohledem na spotřebu energie KNW...EW/ (2015/11) 5

6 Přeprava 3 Přeprava UPOZORNĚNĺ: Nebezpečí úrazu při přenášení příliš těžkých břemen a neodborném zajištění při přepravě! K přepravě používejte vhodné prostředky (např. rudl s upínacím popruhem). Kombinovaný zásobník zajistěte proti pádu. 3.3 Demontáž izolace OZNÁMENĺ: Možnost poškození zařízení v důsledku neodborné demontáže! Izolaci sejměte a odložte stranou tak, aby nemohlo dojít k jejímu poškození. Odstraňte ochrannou přepravní fólii. Kombinovaný zásobník se dodává s kompletně namontovanou izolací na dřevěné paletě. Přepravu k místu instalace lze provádět nízkozdvižným vozíkem nebo rudlem. Je-li prostor instalace těsný (např. sklepní místnosti), lze izolaci pro přepravu do prostoru instalace demontovat. 3.1 Přeprava nízkozdvižným vozíkem Kombinovaný zásobník dopravte do prostoru instalace v zabaleném stavu pomocí nízkozdvižného vozíku. Odstraňte obal a izolaci ( kapitola 4.3, str. 8). Přiložený balíček bezpečně uschovejte. Uvolněte kombinovaný zásobník z palety a zdvihněte jej. Postavte kombinovaný zásobník do konečné polohy. 3.2 Přeprava pomocí rudlu UPOZORNĚNĺ: Nebezpečí úrazu při přenášení těžkých předmětů! Kombinovaný zásobník zajistěte na rudlu upínacím popruhem. Odstraňte obal a izolaci ( kapitola 4.3, str. 8). Přiložený balíček bezpečně uschovejte. Uvolněte kombinovaný zásobník z palety a zdvihněte jej. Dopravte kombinovaný zásobník pomocí rudlu ke konečnému místu instalace. Postavte kombinovaný zásobník do konečné polohy. Obr. 2 Odstranění ochranné přepravní fólie Z připojovacích hrdel sejměte připojovací rozety. Sejměte víko zásobníku T T Obr. 3 Sejmutí víka zásobníku 6 KNW...EW/ (2015/11)

7 Přeprava Otevřete zip fóliového pláště a ten odstraňte T Obr. 4 Otevření a odstranění fóliového pláště Sejměte izolační skořepiny. Izolační skořepiny odložte tak, aby nemohly být poškozeny T Obr. 5 Sejmutí poloskořepin z PU KNW...EW/ (2015/11) 7

8 Instalace 4 Instalace 4.1 Prostor pro umístění OZNÁMENĺ: Poškození zařízení mrazem a korozí! Kombinovaný zásobník instalujte v prostorách, kde je sucho a nehrozí mráz. Kombinovaný zásobník používejte pouze v uzavřených soustavách. Prostor instalace musí vyhovovat místním předpisům. 4.2 Ustavení kombinovaného zásobníku UPOZORNĚNĺ: Nebezpečí úrazu v důsledku neodborné instalace! Ustavení kombinovaného zásobníku přenechejte pouze autorizované odborné topenářské firmě. Dodržujte místně platné předpisy úrazové zábrany, zákonné předpisy, jakož i vyhlášky a směrnice. Poloskořepiny z PU namontujte na zásobník. Uvolněte kombinovaný zásobník z palety. Přepravní a obalový materiál zlikvidujte řádně ekologickým způsobem. Kombinovaný zásobník postavte na rovnou a nosnou podlahu. Zohledněte přitom hmotnost náplně zásobníku. Pro montáž připojovacího potrubí: Dodržujte dostatečnou vzdálenost ke stěnám a jiným objektům. Abyste snížili na minimum tepelné ztráty: Kombinovaný zásobník postavte co nejblíže zdroji tepla. 4.3 Montáž izolace Před namontováním izolace dbejte na to, aby izolace z měkké pěny spočívala ve dně zásobníku. Zkontrolujte polohu prstenců z měkké pěny nad nátrubky a polohu pouzdra z měkké pěny nad horním hrdlem T Obr. 7 Montáž poloskořepin z PU na zásobník Poloskořepiny z PU zajistěte lepicí páskou nahoře, dole a ve střední části zásobníku. Fóliový plášť přiložte kolem zásobníku tak, aby vystřižené otvory dosedly na hrdla. OZNÁMENĺ: Možnost vzniku materiální škody v důsledku nedostatečné teploty okolí! Je-li teplota okolí nižší než 15 C, může dojít k potrhání fóliového pláště při zavírání zipu. Fóliový plášť zahřejte (ve vyhřáté místnosti) na teplotu vyšší než 15 C. OZNÁMENĺ: Možnost poškození zařízení v důsledku zatížení tahem! Zip zavírejte ve dvou osobách. Zavřete zip fóliového pláště. Nasaďte víko zásobníku. Na příslušná připojovací hrdla nasuňte připojovací rozety T Obr. 6 Prstence a pouzdro z měkké pěny 8 KNW...EW/ (2015/11)

9 Instalace 4.4 Montáž cirkulace Spojení mezi horním a dolním výměníkem tepla musí být namontováno vždy, i kdyby nebylo k dispozici žádné cirkulační potrubí! Vlnovcovou trubku našroubujte do T-kusu. Obě hrdla utěsněte T T Obr. 10 Montáž vlnovcové trubky 90 koleno našroubujte na spodní hrdlo. 90 koleno otočte nahoru. Obr. 8 Utěsnění hrdel T-kus našroubujte na horní hrdlo. Hrdlo s přípojkou nasměrujte dolů T Obr. 11 Montáž 90 kolena Natáhněte vlnovcovou trubku T Obr. 9 Montáž T-kusu Utěsněte závit vlnovcové trubky. KNW...EW/ (2015/11) 9

10 Instalace Mezi koleno a vlnovcovou trubku namontujte těsnění. 4.5 Izolování cirkulace Krátkou izolační hadici navlečte výřezem na T-kus T Obr. 12 Montáž těsnění OZNÁMENĺ: Možnost poškození zařízení neodbornou montáží! Příliš pevným utažením převlečné matice se těsnění může poškodit. Převlečnou matici utahujte opatrně. Obr. 14 Izolování vlnovcové trubky a T-kusu Dlouhou izolační hadici navlečte na vlnovcovou trubku. Izolační hadici upevněte 4 vázacími páskami T Vlnovcovou trubku a koleno sešroubujte převlečnou maticí dohromady T T Obr. 15 Upevnění izolační hadice Obr. 13 Utažení převlečné matice 10 KNW...EW/ (2015/11)

11 Instalace 4.6 Hydraulické přípojky UPOZORNĚNĺ: Nebezpečí poškození zařízení v důsledku netěsnících přípojek! Připojovací potrubí montujte tak, aby se v něm přitom nevytvořilo pnutí. Při napojování zásobníku na otopný okruh a okruh teplé vody dodržujte platné předpisy, normy a směrnice. Při připojování teplé vody je nutné dodržovat příslušné předpisy DVGW a doporučení, jakož i nařízení dodavatele vody. Čidlo teploty a pružinu čidla zasuňte společně až na konec příslušné jímky Pozice hydraulických přípojek jsou znázorněny na obr. 1, str. 4. Hydraulické přípojky instalujte do otopného okruhu a okruhu teplé vody podle schémat hydraulického připojení ( kapitola 5, str. 12). Zkontrolujte těsnost všech přípojek. 4.7 Připojení čidla teploty Pružiny čidel musí být vždy namontovány společně s čidly, aby byl zaručen optimální přenos teploty! Izolace kabelů čidel se přitom nesmí poškodit! Obr. 17 Montáž čidla teploty a pružiny čidla [1] Čidlo teploty [2] Pružina čidla [3] Jímka (v zásobníku již předmontovaná) Potřebná nastavení pro paralelní zásobník jsou popsána v návodu na uvedení do provozu řídicí jednotky tepelného čerpadla. Přípojky tepelných čerpadel a případně přítomného přepínacího ventilu teplé vody jsou popsány v montážním schématu příslušného tepelného čerpadla. 4.8 Elektrické připojení T Při montáži čidla teploty teplé vody a zpátečky požijte vždy pružiny čidel obsažené v rozsahu dodávky. Čidlo teploty přiložte na vnější stranu pružiny T NEBEZPEČĺ: Ohrožení života elektrickým proudem! Odpojte kompletně síťové napětí a učiňte opatření proti náhodnému opětovnému zapnutí. Provedením elektrického připojení a pracemi na elektrických dílech pověřte pouze odborného elektrikáře. Postupujte podle schémat zapojení v návodu k uvedení řídicí jednotky tepelného čerpadla do provozu. Připojte elektricky kabely čidel. Postupujte přitom podle návodu k uvedení řídicí jednotky tepelného čerpadla do provozu. Obr. 16 Pružina čidla [1] Čidlo teploty [2] Pružina čidla [3] Jímka (v kombinovaném zásobníku již předmontovaná) KNW...EW/ (2015/11) 11

12 Hydraulické připojení 5 Hydraulické připojení UPOZORNĚNĺ: Nebezpečí opaření! Abyste zamezili přehřátí podlahy, umístěte do otopného okruhu s podlahovým vytápěním bezpečnostní omezovač teploty. Tato schémata hydraulického připojení slouží pouze jako pomůcka a nezprošťují nikoho povinnosti provést vlastní návrh! Ve schématech hydraulického zapojení nejsou kompletně zakreslena uzavírací zařízení, odvzdušnění a bezpečnostně technická opatření a je třeba je navrhnout podle platných norem a předpisů v souladu s konkrétním systémem! Věnujte pozornost popisům hydraulických zapojení v projekčním podkladu. Zkratka Význam AB 3cestný přepínací ventil BUP čerpadlo teplé vody D omezovač teploty podlahy FAG čidlo teploty spalin FK čidlo teploty na výstupu FP čerpadlo směšovacího okruhu FSB čidlo teploty regulace bazénu FSK čidlo teploty deskového kolektoru FSS čidlo teploty regulace podle teplotního rozdílu (nízká teplota) HUP čerpadlo vytápění a teplé vody KS solární stanice Logasol MK 3cestný směšovací ventil směšovacího okruhu PP čerpadlo zdroje tepla PS akumulační zásobník PSB čerpadlo bazénu PSS čerpadlo solárního okruhu RSB regulace bazénu SUP přepínací ventil přípravy vody bazénu SWR regulační člen s regulátorem teploty (zvýšení teploty vratné vody) SWT výměník tepla bazénu TB čidlo teploty na výstupu směšovacího okruhu TBW čidlo výstupní teploty teplé vody TEE čidlo teploty externího zdroje energie TRL/G čidlo teploty v externí zpátečce ZIP cirkulační čerpadlo ZUP přívodní čerpadlo ZWE/ZHZ topná tyč pro vytápění; u tepelného čerpadla pro vnitřní instalaci topný prvek pro vytápění a pitnou vodu Tab. 5 Zkratky ve schématech hydraulického zapojení 12 KNW...EW/ (2015/11)

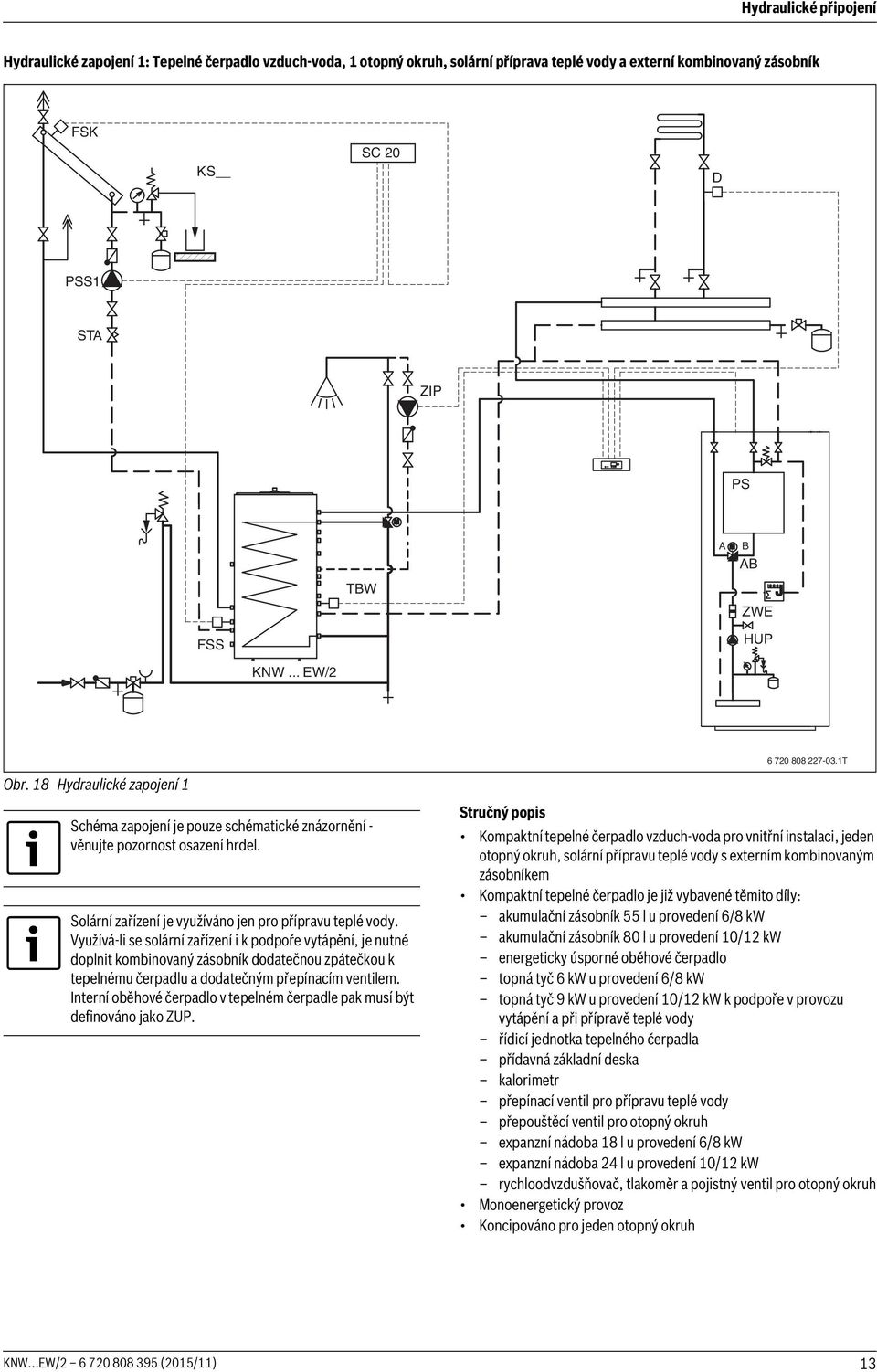

13 Hydraulické připojení Hydraulické zapojení 1: Tepelné čerpadlo vzduch-voda, 1 otopný okruh, solární příprava teplé vody a externí kombinovaný zásobník FSK KS SC 20 D PSS1 STA ZIP PS A B AB TBW J ZWE FSS HUP KNW... EW/ T Obr. 18 Hydraulické zapojení 1 Schéma zapojení je pouze schématické znázornění - věnujte pozornost osazení hrdel. Solární zařízení je využíváno jen pro přípravu teplé vody. Využívá-li se solární zařízení i k podpoře vytápění, je nutné doplnit kombinovaný zásobník dodatečnou zpátečkou k tepelnému čerpadlu a dodatečným přepínacím ventilem. Interní oběhové čerpadlo v tepelném čerpadle pak musí být definováno jako ZUP. Stručný popis Kompaktní tepelné čerpadlo vzduch-voda pro vnitřní instalaci, jeden otopný okruh, solární přípravu teplé vody s externím kombinovaným zásobníkem Kompaktní tepelné čerpadlo je již vybavené těmito díly: akumulační zásobník 55 l u provedení 6/8 kw akumulační zásobník 80 l u provedení 10/12 kw energeticky úsporné oběhové čerpadlo topná tyč 6 kw u provedení 6/8 kw topná tyč 9 kw u provedení 10/12 kw k podpoře v provozu vytápění a při přípravě teplé vody řídicí jednotka tepelného čerpadla přídavná základní deska kalorimetr přepínací ventil pro přípravu teplé vody přepouštěcí ventil pro otopný okruh expanzní nádoba 18 l u provedení 6/8 kw expanzní nádoba 24 l u provedení 10/12 kw rychloodvzdušňovač, tlakoměr a pojistný ventil pro otopný okruh Monoenergetický provoz Koncipováno pro jeden otopný okruh KNW...EW/ (2015/11) 13

14 Hydraulické připojení Hydraulické zapojení 2: tepelné čerpadlo vzduch-voda, 2 otopné okruhy, solární zařízení, externí kombinovaný zásobník nebo kotel na pevná paliva FSK KS SC 20 BUP ZUP 1) HUP D TB1 FP1 PSS1 MK1 STA ZUP J ZIP FK FAG FSS TBW TRL G AB A BUP B PP ZWE SWR 1 KNW... EW/2 Obr. 19 Hydraulické zapojení 2 1) Od provedení 25 kw doporučujeme použít dvě oběhová čerpadla. [1] Kotel na pevná paliva, maximálně 15 kw T Schéma zapojení je pouze schématické znázornění - věnujte pozornost osazení hrdel. Přídavná základní deska zapojuje obnovitelný zdroj energie (kotel na pevná paliva) do hydraulického systému. Stručný popis Standardní tepelné čerpadlo vzduch-voda pro vnitřní nebo venkovní instalaci, 2 otopné okruhy, solární zařízení, s externím kombinovaným zásobníkem KNW...EW/2 a kotlem na pevná paliva. Standardní tepelná čerpadla do tepelného výkonu 25 kw jsou vybavena 9kW topnou tyčí. Tepelná čerpadla o výkonu 31 kw (vnitřní a vnější instalace) musejí být vybavena externími topnými tyčemi. Bivalentní provoz Koncipováno pro 2 otopné okruhy Do rozsahu dodávky tepelného čerpadla patří čidlo venkovní teploty. do 25 kw 31 kw USV čerpadla Tab. 6 Kódy hydrauliky 14 KNW...EW/ (2015/11)

15 Uvedení do provozu 6 Uvedení do provozu Uvedení do provozu musí provést zhotovitel otopné soustavy nebo autorizovaná odborná firma. Zkouška těsnosti všech přípojek a potrubí. Zkontrolujte, zda otevřen přívod vody. Zkontrolujte, zda je zásobník naplněn. 7 Údržba a odstavení z provozu 7.1 Údržba Kromě občasných vizuálních prohlídek není u kombinovaných zásobníků nutné provádět žádnou zvláštní údržbu a čištění. 7.2 Odstavení z provozu OZNÁMENĺ: Možnost poškození zařízení mrazem! Při delší nepřítomnosti by mohlo nastat nebezpečí mrazu. Zásobník úplně vypusťte. 8 Ochrana životního prostředí a likvidace odpadu Ochrana životního prostředí je podnikovou zásadou skupiny Bosch. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Zákony a předpisy o ochraně životního prostředí důsledně dodržujeme. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii amateriály. Obaly V oblasti obalů se podílíme na systémech specifických pro jednotlivé země, které zaručují optimální recyklaci. Všechny použité obalové materiály nezatěžují životní prostředí a lze je znovu zužitkovat. Staré zařízení Staré přístroje obsahují hodnotné materiály, které je třeba recyklovat. Konstrukční skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze rozdílné konstrukční skupiny roztřídit a provést jejich recyklaci nebo likvidaci. Při odstavení starého přístroje z provozu je nutno dodržet místně platné zákony, směrnice a normy týkající se regenerace, opětovného použití a likvidace. Odstavte tepelné čerpadlo z provozu. Postupujte přitom podle návodu k uvedení řídicí jednotky tepelného čerpadla do provozu. VAROVÁNĺ: Nebezpečí opaření horkou vodou! Po odstavení z provozu nechte zásobník dostatečně vychladnout. Otevřete vypouštěcí kohout zásobníku na straně stavby. Kombinovaný zásobník úplně vypusťte a nechte vyschnout. KNW...EW/ (2015/11) 15

16 Bosch Thermotechnik GmbH Sophienstrasse D Wetzlar
