Technické kartáče 208

Transkript

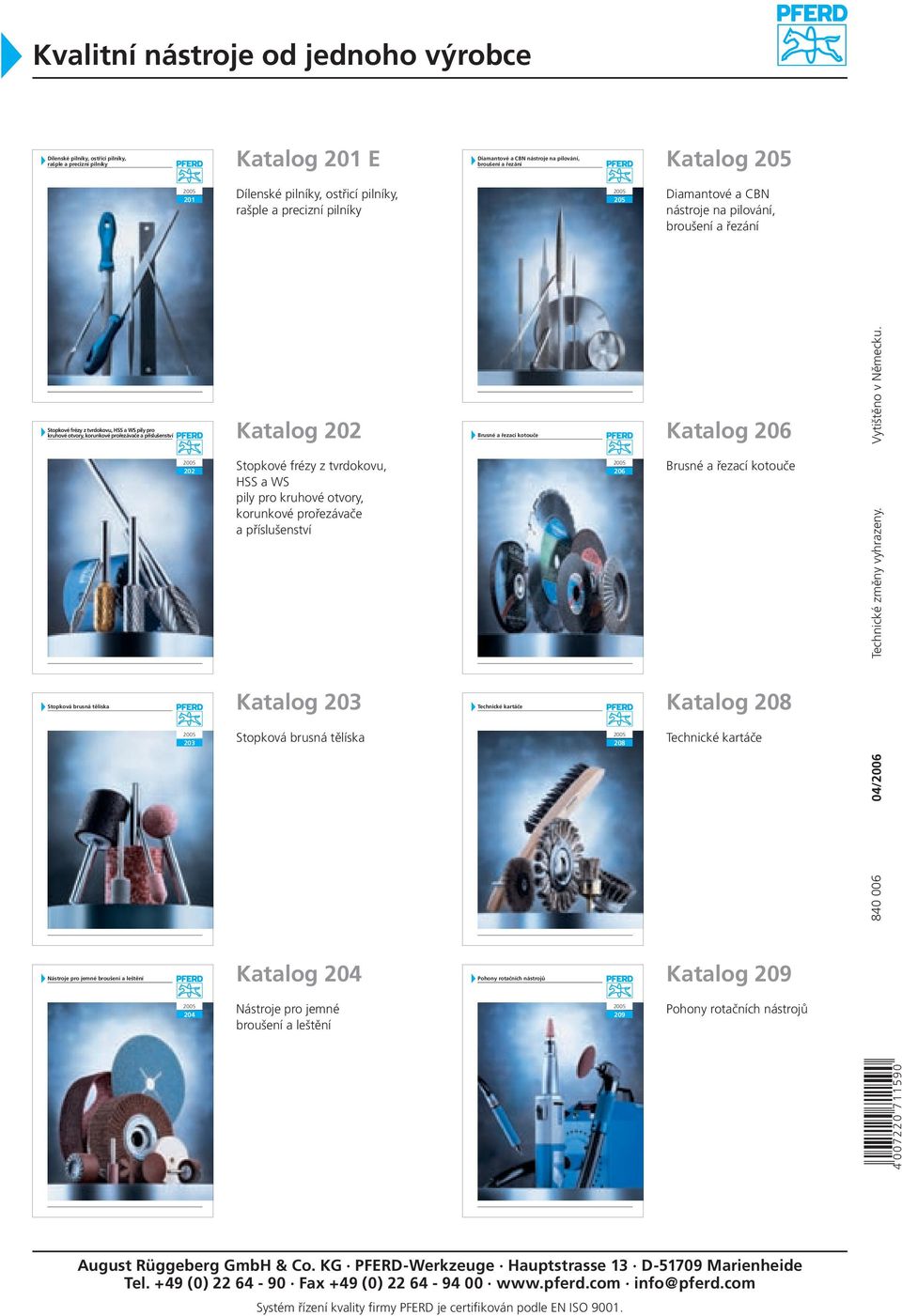

1 Kvalitní nástroje od jednoho výrobce Katalog 201 E Katalog 205 Dílenské pilníky, ostřicí pilníky, rašple a precizní pilníky Diamantové a CBN nástroje na pilování, broušení a řezání Katalog 202 Katalog 206 Vytištěno v Německu. Stopkové frézy z tvrdokovu, HSS a WS pily pro kruhové otvory, korunkové prořezávače a příslušenství Katalog 203 Stopková brusná tělíska Brusné a řezací kotouče Katalog Technické 04/2006 Technické změny vyhrazeny Katalog 204 Nástroje pro jemné broušení a leštění Katalog 209 Pohony rotačních nástrojů 68 August Rüggeberg GmbH & Co. KG PFERD-Werkzeuge Hauptstrasse 13 D Marienheide Tel. +49 (0) Fax +49 (0) info@pferd.com 206 Systém řízení kvality firmy PFERD je certifikován podle EN ISO 9001.

2 Technické 2005

3 Technické Obsah Kotoučové se stopkou, nespletený a spletený drát strana 7-8 Kuželové se závitem, nespletený a spletený drát strana Kotoučové se stopkou, vulkanizované 9 Hrncové se závitem, nespletený a spletený drát Hrncové se stopkou, nespletený drát Kotoučové se středovým otvorem, nespletený drát úzké a široké provedení Štětcové se stopkou, nespletený a spletený drát Speciální tvary SINGLETWIST s kroužky Štětcové se stopkou, vulkanizované 24-25, Sada adaptérů AK 32 Páry adaptérů AM Vnitřní se závitem Kotoučové se středovým otvorem, stacionární nespletený a spletený drát Příslušenství prodloužení Vnitřní Ruční Sada adaptérů AK 51 Kotoučové Pipeliner se středovým otvorem/ závitem, spletený drát univerzální použití - dlouhá rukojeť - pro koutové svary - zahnuté provedení - na zapalovací svíčky - blokové - na pilníky - pro jemné mechaniky Kotoučové se středovým otvorem/ závitem, spletený drát 17 Kartáče v balení pro samoobslužný prodej Kotoučové se středovým otvorem, COMBITWIST 18 Sortiment kartáčů 44 Kuželové se závitem, COMBITWIST 19 Držáky na nástroje 44 2

4 Technické PFERD MILWAUKEE BRUSH Co. Technické jsou již přes 60 let součástí programu firmy PFERD pro opracovávání povrchů. PFERD MILWAUKEE BRUSH Co. je od roku 1997 členem mezinárodní skupiny PFERD. PFERD MILWAUKEE BRUSH Co., se sídlem v Menomonee Falls/Wisconsin, patří k předním výrobcům technických kartáčů v USA a nabízí kompletní program značkových technických kartáčů. Moderní výrobní zařízení umožňují hospodárnou výrobu technických kartáčů, které odpovídají vysokému standardu kvality a bezpečnosti firmy PFERD, který je v jejích vlastních laboratořích neustále kontrolován a dále vyvíjen. Technické od firmy PFERD splňují všechny požadavky normy EN 1083 a BGV D12 (UVV). 3

5 Technické Oblasti použití, osazený materiál Kartáče firmy PFERD jsou rotující nástroje. Jsou univerzálně použitelné na všechny materiály od oceli až po dřevo, k úpravě a čištění povrchů a k odstraňování otřepů. Pro různé požadavky nabízí firma PFERD čtyři materiály, kterými jsou osazeny a které jsou v tabulkách označeny následujícími barvami: 1. ocelový drát šedá 2. drát z nerezavějící oceli (INOX) modrá 3. mosazný drát žlutá 4. umělá hmota (SiC) červená Oblasti použití: K odstranění otřepů, zvláště sekundárních, které vznikají při frézování, broušení, soustružení a vrtání. K čištění povrchů - odstranění koroze, okují - čištění, očišťování, odstraňování laků apod. - opracování svarů K úpravě povrchů - matování - zdrsňování, vytváření struktur - broušení (se štětinami z SiC) Výhody: Vysoká životnost díky kvalitním speciálním m s vysokou pružností a pevností v ohybu. Vysoká přesnost vystředěného běhu díky rovnoměrnému rozdělení a spolehlivému upevnění osazeného materiálu. Optimální povrchy díky vyváženému poměru tělesa vůči viditelné délce osazeného materiálu. Dobrý poměr cena/výkon. Opracovávané materiály Osazený materiál Výhody/vlastnosti Provedení Oblasti použití konstrukční ocel uhlíková ocel legované oceli nelegované oceli umělé hmoty ocelový drát barevné označení: šedá houževnatý, vysoká pevnost v tahu dlouhá životnost umožňuje vysoké otáčky univerzálně použitelný cenově výhodný nespletený, zvlněný lehké opracování povrchu k odstraňování koroze, laků, okují a izolačních materiálů flexibilní odstraňování otřepů na konturách, proražení do výstupu u průchozích otvorů a na trubkách spletený drát díky vysoké tuhosti spletených efekt agresivního kartáčování vhodné pro opracovávání svarů k odstraňování koroze, strusky, okují atd. spletení COMBITWIST klidný běh také v rozích a na hranách žádné odskakování při použití na hranách zvýšená životnost a zvýšený úběr materiálu snížené přetáčení spletených pramenů při používání zvlněný, spojený umělou hmotou díky umělé hmotě zůstávají dráty spojené a zachovávají si vysokou tuhost efekt agresivního kartáčování odstraňování koroze, otřepů a čištění přesně v místě, kde je to zapotřebí nerezavějící oceli a oceli odolávající kyselinám hliník jiné neželezné kovy INOX nerezavějící ocelový drát barevné označení: modrá odolný proti korozi snáší vysoké tepelné zatížení nezanechává žádné korodující zbytky na obrobku v porovnání s ocelovým drátem používejte při nižších otáčkách osazené nerezavějícími dráty jsou zpravidla odmaštěny nespletený, zvlněný spletený drát lehké opracování povrchu k odstraňování koroze, laků, okují a izolačních vrstev na nerezavějících materiálech flexibilní odstraňování otřepů na konturách, proražení do výstupu u průchozích otvorů a na trubkách díky vysoké tuhosti spletených efekt agresivního kartáčování vhodné pro opracovávání svarů k odstraňování koroze, strusky, okují atd. na nerezavějících materiálech mosaz měď jiné neželezné kovy mosazný drát barevné označení: žlutá při práci nevznikají jiskry flexibilní jemná konečná povrchová úprava na hliníku spletení COMBITWIST nespletený, zvlněný klidný běh také v rozích a na hranách žádné odskakování při použití na hranách zvýšená životnost a zvýšený úběr materiálu snížené přetáčení spletených pramenů při používání lehké opracování povrchu k odstraňování koroze, laků, okují a izolačních materiálů na neželezných kovech čištění měděných letovaných spojů vytváření struktur a čištění povrchů na neželezných kovech neželezné kovy dřevo umělé hmoty ocel lité materiály umělá hmota (SiC) barevné označení: červená zrno provádí úběr materiálu umělá hmota se opotřebovává a uvolňuje nové zrno vysoká elasticita a flexibilita rovnoměrný brusný účinek na všech materiálech citlivý na teplotu, proto eventuálně používat brusný olej na chlazení zvlněný odstraňování otřepů, čištění a broušení matování, vytváření struktur a hlazení povrchů díky flexibilitě mohou být opracovávána také těžko přístupná místa 4

6 Technické Bezpečnostní doporučeni, tvary a rozměry Vhodné pohony Použití z ruky - vrtačky - ohebné hřídele - rovné a úhlové brusky s pohonem na stlačený vzduch nebo elektrickým pohonem - podrobné informace ke vhodným pohonným jednotkám naleznete v katalogu 209 Použití na pevných stacionárních strojích - stolní/stojanové brusky (např. bruska) - CNC obráběcí centra Použití v robotizovaných provozech (převážně speciální provedení!) Pozor: Při kartáčování je potřeba výkon pohonného stroje vyšší než u jiných rotujících nástrojů. Tvary a rozměry Bezpečnostní doporučení Nepřekračujte uvedený maximální přípustný počet otáček! Noste ochranné brýle a ochranný oblek! Dbejte bezpečnostních pokynů! Používejte ochranný kryt stroje! Ke každému balení jsou přiloženy pokyny upozorňující na bezpečnostní rizika a možnosti použití! EN 1083 Vysoce výkonné firmy PFERD jsou vyrobeny a vyzkoušeny podle normy EN Poradenská služba pro zákazníky Pokud máte dotazy, obraťte se na svého prodejního poradce firmy PFERD. Poradíme vám bezplatně a nezávazně a jsme vám k dispozici při řešení problémů při aplikaci produktů. Speciální provedení Pokud dodavatelský program uváděný v katalogu firmy PFERD nestačí, nabízíme také speciální provedení. Poptejte u nás. Kotoučové se stopkou Kotoučové se středovým otvorem Hrncové se stopkou Hrncové s vnitřním závitem Kotoučové s vnitřním závitem Kuželové s vnitřním závitem Štětcové se stopkou Přepočítací tabulka milimetry > palce (inches) Průměr Průměr Milimetrů Palců (inches) Milimetrů Palců (inches) Označení d 1 = průměr b = šířka l 2 = viditelná l 1 = celková d 2 = průměr středového otvoru / velikost závitu d 3 = průměr stopky 0, , , , , /2 0, , , , , , ,

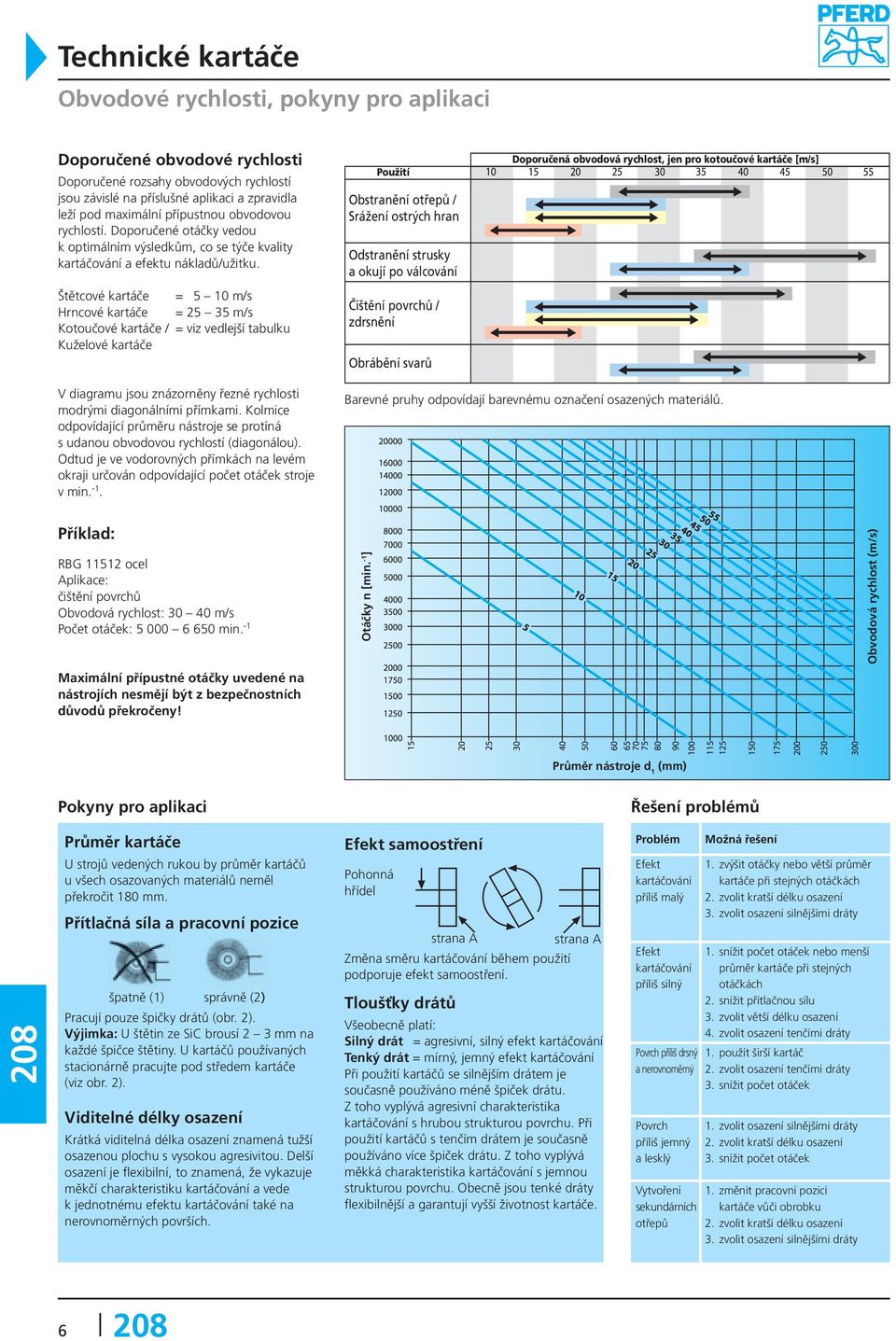

7 Technické Obvodové rychlosti, pokyny pro aplikaci Doporučené obvodové rychlosti Doporučené rozsahy obvodových rychlostí jsou závislé na příslušné aplikaci a zpravidla leží pod maximální přípustnou obvodovou rychlostí. Doporučené otáčky vedou k optimálním výsledkům, co se týče kvality kartáčování a efektu nákladů/užitku. Štětcové = 5 10 m/s Hrncové = m/s Kotoučové / = viz vedlejší tabulku Kuželové V diagramu jsou znázorněny řezné rychlosti modrými diagonálními přímkami. Kolmice odpovídající průměru nástroje se protíná s udanou obvodovou rychlostí (diagonálou). Odtud je ve vodorovných přímkách na levém okraji určován odpovídající počet otáček stroje v min. -1. Příklad: RBG ocel Aplikace: čištění povrchů Obvodová rychlost: m/s Počet otáček: min. -1 Maximální přípustné otáčky uvedené na nástrojích nesmějí být z bezpečnostních důvodů překročeny! Barevné pruhy odpovídají barevnému označení osazených materiálů. Pokyny pro aplikaci Řešení problémů Průměr U strojů vedených rukou by průměr kartáčů u všech osazovaných materiálů neměl překročit 180 mm. Přítlačná síla a pracovní pozice špatně (1) správně (2) Pracují pouze špičky (obr. 2). Výjimka: U štětin ze SiC brousí 2 3 mm na každé špičce štětiny. U kartáčů používaných stacionárně pracujte pod středem (viz obr. 2). Viditelné délky Krátká viditelná znamená tužší osazenou plochu s vysokou agresivitou. Delší je flexibilní, to znamená, že vykazuje měkčí charakteristiku kartáčování a vede k jednotnému efektu kartáčování také na nerovnoměrných površích. Efekt samoostření Pohonná hřídel strana A Změna směru kartáčování během použití podporuje efekt samoostření. Tloušťky strana A Všeobecně platí: Silný drát = agresivní, silný efekt kartáčování Tenký drát = mírný, jemný efekt kartáčování Při použití kartáčů se silnějším drátem je současně používáno méně špiček. Z toho vyplývá agresivní charakteristika kartáčování s hrubou strukturou povrchu. Při použití kartáčů s tenčím drátem je současně používáno více špiček. Z toho vyplývá měkká charakteristika kartáčování s jemnou strukturou povrchu. Obecně jsou tenké dráty flexibilnější a garantují vyšší životnost. Problém Efekt kartáčování příliš malý Efekt kartáčování příliš silný Povrch příliš drsný a nerovnoměrný Povrch příliš jemný a lesklý Vytvoření sekundárních otřepů Možná řešení 1. zvýšit otáčky nebo větší průměr při stejných otáčkách 2. zvolit kratší délku 3. zvolit silnějšími dráty 1. snížit počet otáček nebo menší průměr při stejných otáčkách 2. snížit přítlačnou sílu 3. zvolit větší délku 4. zvolit tenčími dráty 1. použít širší kartáč 2. zvolit tenčími dráty 3. snížit počet otáček 1. zvolit silnějšími dráty 2. zvolit kratší délku 3. snížit počet otáček 1. změnit pracovní pozici vůči obrobku 2. zvolit kratší délku 3. zvolit silnějšími dráty 6

8 Kotoučové se stopkou Kotoučové se stopkou, nesplétaný drát Kotoučové se stopkou, nesplétaný drát Univerzálně vhodné k čištění, odstraňování rzi, leštění, odstraňování okují, čištění švů na odlitcích, lehké odstraňování otřepů a odstraňování koroze a laků. RBU = kotoučové, nesplétaný drát stopky 6 mm Vhodné pohonné stroje: čelní brusky, ohebné hřídele, vrtačky. Doporučený minimální výkon pohonu alespoň 300 wattů. RBU 2004/6 ST 0, ,20 20,0 4,0 3,0 37, ,155 RBU 3006/6 ST 0, ,20 30,0 6,0 6,5 40, ,245 RBU 4009/6 ST 0, ,20 40,0 9,0 9,0 46, ,515 RBU 5015/6 ST 0, ,20 50,0 15,0 12,5 50, ,790 RBU 6015/6 ST 0, ,20 60,0 15,0 15,0 50, ,850 RBU 7010/6 ST 0, ,30 70,0 10,0 19,0 50, ,900 RBU 7015/6 ST 0, ,30 70,0 15,0 19,0 50, ,460 RBU 8015/6 ST 0, ,30 80,0 15,0 19,0 50, ,600 RBU 10010/6 ST 0, ,30 100,0 10,0 20,0 50, ,650 Drát z nerezavějící oceli (INOX) RBU 2004/6 INOX 0, ,20 20,0 4,0 3,0 37, ,155 RBU 3006/6 INOX 0, ,20 30,0 6,0 6,5 40, ,240 RBU 4009/6 INOX 0, ,20 40,0 9,0 9,0 46, ,515 RBU 5015/6 INOX 0, ,20 50,0 15,0 12,5 50, ,810 RBU 6015/6 INOX 0, ,20 60,0 15,0 15,0 50, ,850 RBU 7010/6 INOX 0, ,20 70,0 10,0 19,0 50, ,160 RBU 7015/6 INOX 0, ,15 70,0 15,0 19,0 50, ,440 RBU 7015/6 INOX 0, ,30 70,0 15,0 19,0 50, ,380 RBU 8010/6 INOX 0, ,20 80,0 10,0 19,0 50, ,330 RBU 8015/6 INOX 0, ,15 80,0 15,0 19,0 50, ,330 RBU 8015/6 INOX 0, ,30 80,0 15,0 19,0 50, ,510 RBU 10010/6 INOX 0, ,30 100,0 10,0 20,0 50, ,650 Mosazný drát (MES) RBU 2004/6 MES 0, ,20 20,0 4,0 3,0 37, ,175 RBU 3006/6 MES 0, ,20 30,0 6,0 6,5 40, ,235 RBU 4009/6 MES 0, ,20 40,0 9,0 9,0 46, ,640 RBU 5015/6 MES 0, ,20 50,0 15,0 12,5 50, ,810 RBU 7015/6 MES 0, ,30 70,0 15,0 19,0 50, ,300 RBU 8015/6 MES 0, ,30 80,0 15,0 19,0 50, ,330 7

9 Kotoučové se stopkou Kotoučové se stopkou, nesplétaný drát Umělá hmota (SiC) RBU 5015/6 SiC 180 0, ,90 50,0 15,0 12,5 50, ,610 RBU 7015/6 SiC 180 0, ,90 70,0 15,0 19,0 50, ,970 RBU 8015/6 SiC 180 0, ,90 80,0 15,0 19,0 50, ,010 Kotoučové se stopkou, splétaný drát Kotoučové se stopkou, splétaný drát Pro kartáčování v těžko přístupných drážkách a prohlubních, vhodný k čištění, odstraňování rzi a opracování svarů. Spletený drát pracuje agresivněji než zvlněný drát. RBG = kotoučové, se splétaným drátem stopky 6 mm Vhodné pohonné stroje: čelní brusky, ohebné hřídele, vrtačky. Doporučený minimální výkon pohonu alespoň 500 wattů. RBG 7006/6 ST 0, , ,0 6,0 16,0 42, ,240 RBG 7006/6 ST 0, , ,0 6,0 16,0 42, ,250 RBG 7012/6 ST 0, , ,0 12,0 16,0 42, ,250 RBG 7012/6 ST 0, , ,0 12,0 16,0 42, ,250 RBG 10012/6 ST 0, , ,0 12,0 19,0 42, ,100 RBG 10012/6 ST 0, , ,0 12,0 19,0 42, ,100 Drát z nerezavějící oceli (INOX) RBG 7006/6 INOX 0, , ,0 6,0 16,0 42, ,180 RBG 7006/6 INOX 0, , ,0 6,0 16,0 42, ,250 RBG 7012/6 INOX 0, , ,0 12,0 16,0 42, ,250 RBG 7012/6 INOX 0, , ,0 12,0 16,0 42, ,250 RBG 10012/6 INOX 0, , ,0 12,0 19,0 42, ,100 RBG 10012/6 INOX 0, , ,0 12,0 19,0 42, ,100 8

10 Kotoučové se stopkou Kotoučové se stopkou, vulkanizované Kotoučové se stopkou, vulkanizované Pro středně těžké kartáčovací práce, které vyžadují přesnou práci v určitém bodě. Obzvláště vhodné pro opravy karoserií. Dráty jsou spojeny umělou hmotou. Tím lze přesně omezit pracovní pole. RBV = kotoučový kartáč, vulkanizovaný stopky 6 mm Vhodné pohonné stroje: čelní brusky, ohebné hřídele, vrtačky. Doporučený minimální výkon pohonu alespoň 300 wattů. RBV 6307/6 ST 0, ,30 63,0 7,0 20,0 40, ,094 Hrncové se stopkou Hrncové se stopkou, nesplétaný drát Hrncové se stopkou, nesplétaný drát Univerzálně použitelný k čištění, odstraňování rzi, leštění a k odstraňování koroze a laků. Použití čelní strany veškeré osazené plochy. Především na velkých, rovných a snadno přístupných místech. TBU = hrncové, nesplétaný drát stopky 6 mm Vhodné pohonné stroje: čelní brusky, ohebné hřídele, vrtačky. Doporučený minimální výkon pohonu alespoň 300 wattů. TBU 5010/6 ST 0, ,30 50,0 10,0 20,0 75, ,330 TBU 6015/6 ST 0, ,30 60,0 15,0 20,0 85, ,030 Drát z nerezavějící oceli (INOX) Dodává se s tělesem potaženým umělou hmotou. TBU 5010/6 INOX 0, ,30 50,0 10,0 20,0 75, ,190 TBU 6015/6 INOX 0, ,30 60,0 15,0 20,0 85, ,030 Umělá hmota (SiC) TBU 5010/6 SiC 180 0, ,90 50,0 10,0 20,0 75, ,940 TBU 6015/6 SiC 180 0, ,90 60,0 15,0 20,0 85, ,290 9

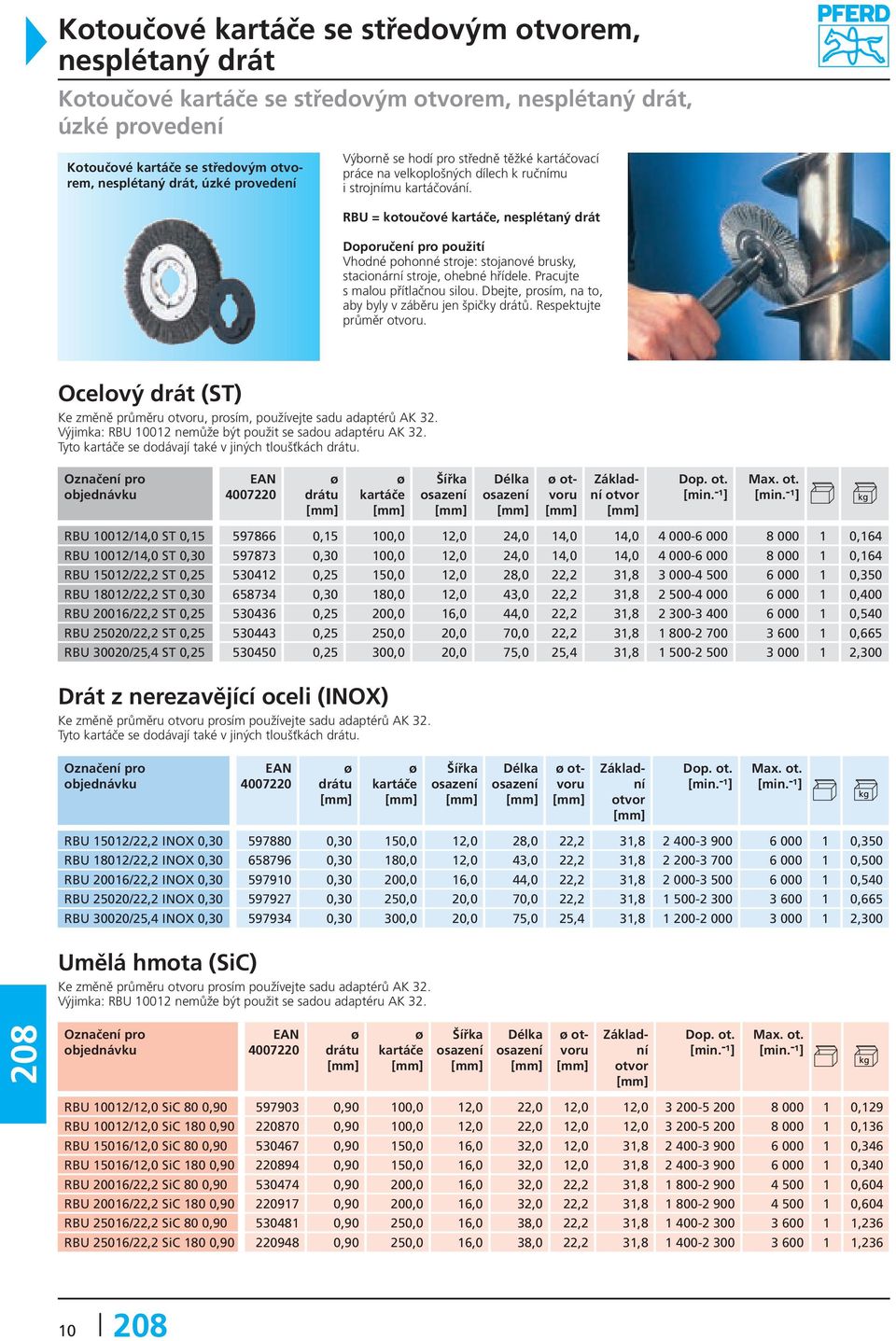

11 Kotoučové se středovým otvorem, nesplétaný drát Kotoučové se středovým otvorem, nesplétaný drát, úzké provedení Kotoučové se středovým otvorem, nesplétaný drát, úzké provedení Výborně se hodí pro středně těžké kartáčovací práce na velkoplošných dílech k ručnímu i strojnímu kartáčování. RBU = kotoučové, nesplétaný drát Vhodné pohonné stroje: stojanové brusky, stacionární stroje, ohebné hřídele. Pracujte s malou přítlačnou silou. Dbejte, prosím, na to, aby byly v záběru jen špičky. Respektujte průměr otvoru. Ke změně průměru otvoru, prosím, používejte sadu adaptérů AK 32. Výjimka: RBU nemůže být použit se sadou adaptéru AK 32. Tyto se dodávají také v jiných tloušťkách. otvoru Základní otvor RBU 10012/14,0 ST 0, ,15 100,0 12,0 24,0 14,0 14, ,164 RBU 10012/14,0 ST 0, ,30 100,0 12,0 24,0 14,0 14, ,164 RBU 15012/22,2 ST 0, ,25 150,0 12,0 28,0 22,2 31, ,350 RBU 18012/22,2 ST 0, ,30 180,0 12,0 43,0 22,2 31, ,400 RBU 20016/22,2 ST 0, ,25 200,0 16,0 44,0 22,2 31, ,540 RBU 25020/22,2 ST 0, ,25 250,0 20,0 70,0 22,2 31, ,665 RBU 30020/25,4 ST 0, ,25 300,0 20,0 75,0 25,4 31, ,300 Drát z nerezavějící oceli (INOX) Ke změně průměru otvoru prosím používejte sadu adaptérů AK 32. Tyto se dodávají také v jiných tloušťkách. otvoru Základní otvor RBU 15012/22,2 INOX 0, ,30 150,0 12,0 28,0 22,2 31, ,350 RBU 18012/22,2 INOX 0, ,30 180,0 12,0 43,0 22,2 31, ,500 RBU 20016/22,2 INOX 0, ,30 200,0 16,0 44,0 22,2 31, ,540 RBU 25020/22,2 INOX 0, ,30 250,0 20,0 70,0 22,2 31, ,665 RBU 30020/25,4 INOX 0, ,30 300,0 20,0 75,0 25,4 31, ,300 Umělá hmota (SiC) Ke změně průměru otvoru prosím používejte sadu adaptérů AK 32. Výjimka: RBU nemůže být použit se sadou adaptéru AK 32. otvoru Základní otvor RBU 10012/12,0 SiC 80 0, ,90 100,0 12,0 22,0 12,0 12, ,129 RBU 10012/12,0 SiC 180 0, ,90 100,0 12,0 22,0 12,0 12, ,136 RBU 15016/12,0 SiC 80 0, ,90 150,0 16,0 32,0 12,0 31, ,346 RBU 15016/12,0 SiC 180 0, ,90 150,0 16,0 32,0 12,0 31, ,340 RBU 20016/22,2 SiC 80 0, ,90 200,0 16,0 32,0 22,2 31, ,604 RBU 20016/22,2 SiC 180 0, ,90 200,0 16,0 32,0 22,2 31, ,604 RBU 25016/22,2 SiC 80 0, ,90 250,0 16,0 38,0 22,2 31, ,236 RBU 25016/22,2 SiC 180 0, ,90 250,0 16,0 38,0 22,2 31, ,236 10

12 Kotoučové se středovým otvorem, nesplétaný drát Sada adaptérů AK 32 Sada adaptérů AK 32 Se sadou adaptérů AK 32 je možné používat kotoučové (RBU) v úzkém provedení na všech běžných strojích. Adaptéry mění otvor na potřebný rozměr. Tvarovým přizpůsobením systému je zabráněno prokluzu při záběru. Otvory, které sada obsahuje, v mm (palcích): 20, 18, 14, 12 25,4 (1 ), 22,2 (7/8 ), 16 (5/8 ), 12,7 (1/2 ) Adapterset* AK ,083 *Adapterset = Sada adaptérů 11

13 Kotoučové se středovým otvorem, nesplétaný drát Kotoučové se středovým otvorem, nesplétaný drát, široké provedení Kotoučové se středovým otvorem, nesplétaný drát, široké provedení Výborně se hodí pro středně těžké ruční i strojní kartáčovací práce na velkoplošných dílech. RBU = kotoučové, nesplétaný drát Vhodné pohonné stroje: stojanové brusky, stacionární stroje, ohebné hřídele. Pracujte s malou přítlačnou silou. Dbejte, prosím, na to, aby byly v záběru jen špičky. Respektujte průměr otvoru. Ke změně průměru otvoru, prosím, používejte páry adaptérů AM 51. Výjimka: RBU a nemohou být použity s páry adaptérů AM 51. Tyto se dodávají také v jiných tloušťkách. U aplikací, při kterých nevzniká velké množství tepla a nepůsobí se příliš velkou silou, je možné použít sadu adaptérů AK 51, aby se změnil průměr otvoru. otvoru Základní otvor RBU 10020/14,0 ST 0, ,30 100,0 20,0 24,0 14,0 28, ,250 RBU 10028/14,0 ST 0, ,30 100,0 28,0 24,0 14,0 28, ,375 RBU 15025/22,2 ST 0, ,30 150,0 25,0 25,0 22,2 50, ,500 RBU 15038/22,2 ST 0, ,30 150,0 38,0 25,0 22,2 50, ,897 RBU 18025/22,2 ST 0, ,30 180,0 25,0 40,0 22,2 50, ,700 RBU 18038/22,2 ST 0, ,30 180,0 38,0 40,0 22,2 50, ,950 RBU 20025/22,2 ST 0, ,30 200,0 25,0 38,0 22,2 85, ,850 RBU 20038/22,2 ST 0, ,30 200,0 38,0 38,0 22,2 85, ,620 RBU 25030/22,2 ST 0, ,30 250,0 30,0 50,0 22,2 85, ,950 RBU 25048/22,2 ST 0, ,30 250,0 48,0 50,0 22,2 85, ,487 RBU 30040/50,8 ST 0, ,30 300,0 40,0 40,0 50,8 85, ,290 Ke změně průměru otvoru prosím používejte páry adaptérů AM 51. Tyto se dodávají také v jiných tloušťkách. U aplikací, při kterých nevzniká velké množství tepla a nepůsobí se příliš velkou silou, je možné použít sadu adaptérů AK 51, aby se změnil průměr otvoru. otvoru Základní otvor RBU 15025/22,2 INOX 0, ,30 150,0 25,0 25,0 22,2 50, ,500 RBU 15038/22,2 INOX 0, ,30 150,0 38,0 25,0 22,2 50, ,897 RBU 18025/22,2 INOX 0, ,30 180,0 25,0 40,0 22,2 50, ,700 RBU 18038/22,2 INOX 0, ,30 180,0 38,0 40,0 22,2 50, ,950 RBU 20025/22,2 INOX 0, ,30 200,0 25,0 38,0 22,2 85, ,850 RBU 20038/22,2 INOX 0, ,30 200,0 38,0 38,0 22,2 85, ,597 RBU 25030/22,2 INOX 0, ,30 250,0 30,0 50,0 22,2 85, ,950 RBU 25048/22,2 INOX 0, ,30 250,0 48,0 50,0 22,2 85, ,487 12

14 Kotoučové se středovým otvorem, nesplétaný drát Páry adaptérů Páry adaptérů AM 51 S páry adaptérů AM 51 jsou kotoučové (RBU), v širokém provedení, použitelné na všech běžných strojích. Adaptéry mění otvor na potřebný rozměr. Pár adaptérů se skládá ze dvou jednotlivých adaptérů. otvoru Adapterpaar* AM 51/ ,0 1 0,020 Adapterpaar* AM 51/ ,0 1 0,020 Adapterpaar* AM 51/ ,0 1 0,020 Adapterpaar* AM 51/25, ,4 1 0,020 Adapterpaar* AM 51/32, ,0 1 0,020 *Adapterpaar = Páry adaptérů 13

15 Kotoučové se středovým otvorem stacionární Kotoučové se středovým otvorem stacionární, splétaný drát Kotoučové se středovým otvorem stacionární, splétaný drát Vhodné pro všechny středně těžké kartáčovací práce při použití na stacionárních strojích, obzvláště pro lehké a středně těžké odstraňování otřepů. Měkký efekt kartáčování díky speciálnímu uzpůsobení spleteného. Vyvinut pro použití na stacionárních a automatických zařízeních. RBG T = kotoučové, splétaný drát, pro použití na stacionárních strojích Jednotka balení: 1 kus Vhodné pohonné stroje: stacionární stroje a stojanové brusky. otvoru RBG T/22,2 ST 0, , ,0 16,0 29,0 22, ,630 RBG T/22,2 ST 0, , ,0 16,0 40,0 22, ,070 RBG T/22,2 ST 0, , ,0 19,0 54,0 22, ,400 RBG T/25,4 ST 0, , ,0 19,0 51,0 25, ,500 Kotoučové se středovým otvorem stacionární, nesplétaný drát Kotoučové se středovým otvorem stacionární, nesplétaný drát Vhodné pro všechny středně těžké kartáčovací práce při použití na stacionárních strojích. Robustní kotoučový kartáč s krátkým hustým m pro univerzální použití v dílnách. RBU T = kotoučové s proměnným středovým otvorem, nesplétaný drát, pro stacionární použití Jednotka balení: 1 kus Proměnné průměry otvoru umožňují použití na všech běžných stacionárních pohonných strojích. Vyvinuto pro použití na stojanových bruskách. Sada adaptérů AK 51 je součástí dodávky každého. otvoru Základní otvor RBU T/51,0 ST 0, ,20 150,0 20,0 22,0 AK 51 50, ,730 RBU T/51,0 ST 0, ,35 150,0 20,0 22,0 AK 51 50, ,730 RBU T/51,0 ST 0, ,20 200,0 20,0 25,0 AK 51 50, ,400 RBU T/51,0 ST 0, ,35 200,0 20,0 25,0 AK 51 50, ,400 14

16 Kotoučové se středovým otvorem stacionární Kotoučové se středovým otvorem stacionární, nesplétaný drát Sada adaptérů AK 51 je součástí dodávky každého. otvoru Základní otvor RBU T/51,0 INOX 0, ,20 150,0 20,0 22,0 AK 51 50, ,730 RBU T/51,0 INOX 0, ,35 150,0 20,0 22,0 AK 51 50, ,730 RBU T/51,0 INOX 0, ,20 200,0 20,0 25,0 AK 51 50, ,400 RBU T/51,0 INOX 0, ,35 200,0 20,0 25,0 AK 51 50, ,400 Sada adaptérů AK 51 Sada adaptérů AK 51 Se sadou adaptérů AK 51 je možné kotoučové stacionární (RBU) používat na všech běžných strojích (stojanové brusky). Adaptéry mění otvor na potřebný rozměr. Otvory, které jsou obsažené v sadě, v mm (palcích): 32, 20, 18, 14, 12 25,4 (1 ), 22,2 (7/8 ), 16 (5/8 ), 12,7 (1/2 ) Adapterset* AK ,063 *Adapterset = Sada adaptérů 15

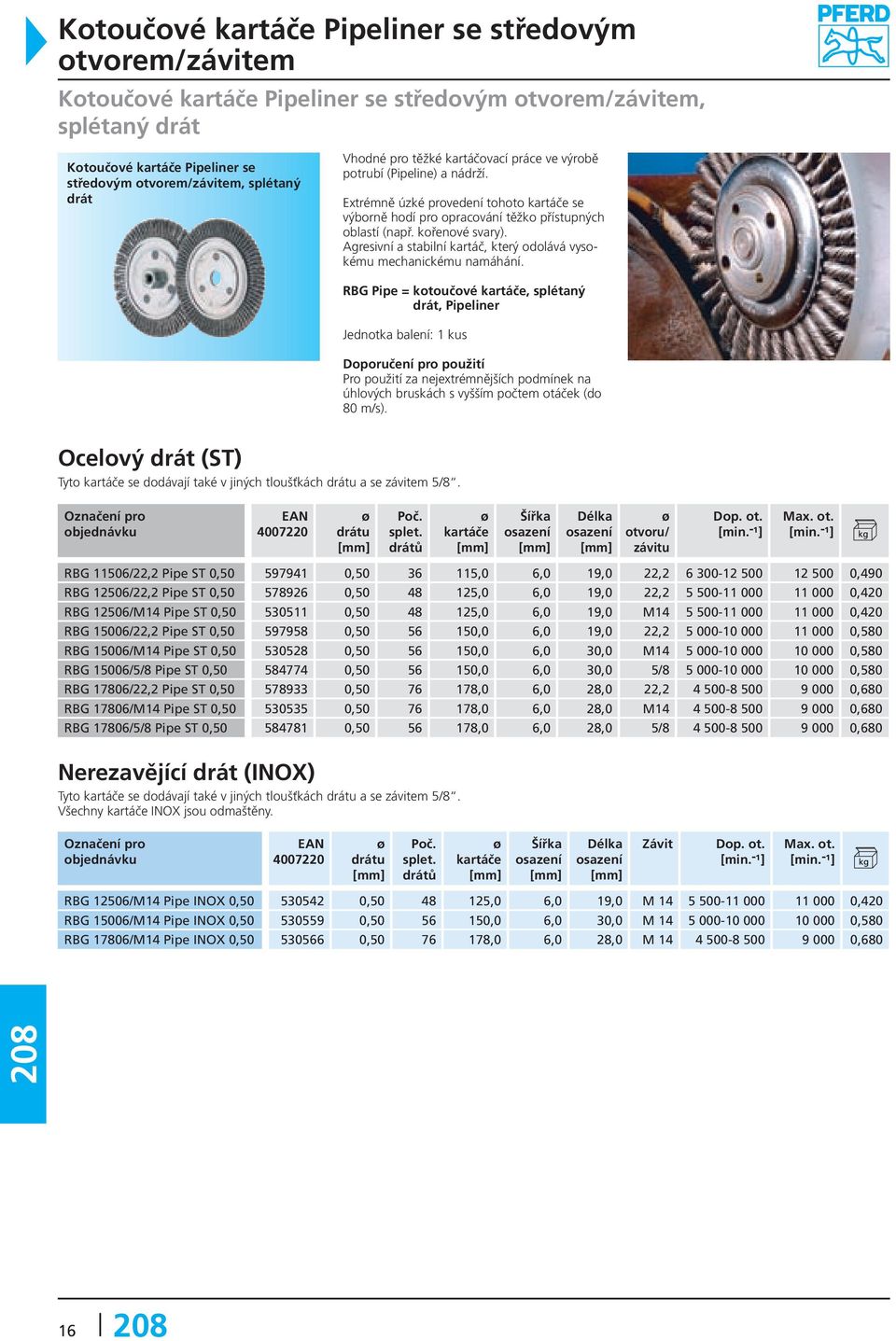

17 Kotoučové Pipeliner se středovým otvorem/závitem Kotoučové Pipeliner se středovým otvorem/závitem, splétaný drát Kotoučové Pipeliner se středovým otvorem/závitem, splétaný drát Vhodné pro těžké kartáčovací práce ve výrobě potrubí (Pipeline) a nádrží. Extrémně úzké provedení tohoto se výborně hodí pro opracování těžko přístupných oblastí (např. kořenové svary). Agresivní a stabilní kartáč, který odolává vysokému mechanickému namáhání. RBG Pipe = kotoučové, splétaný drát, Pipeliner Jednotka balení: 1 kus Pro použití za nejextrémnějších podmínek na úhlových bruskách s vyšším počtem otáček (do 80 m/s). Tyto se dodávají také v jiných tloušťkách a se závitem 5/8. otvoru/ závitu RBG 11506/22,2 Pipe ST 0, , ,0 6,0 19,0 22, ,490 RBG 12506/22,2 Pipe ST 0, , ,0 6,0 19,0 22, ,420 RBG 12506/M14 Pipe ST 0, , ,0 6,0 19,0 M ,420 RBG 15006/22,2 Pipe ST 0, , ,0 6,0 19,0 22, ,580 RBG 15006/M14 Pipe ST 0, , ,0 6,0 30,0 M ,580 RBG 15006/5/8 Pipe ST 0, , ,0 6,0 30,0 5/ ,580 RBG 17806/22,2 Pipe ST 0, , ,0 6,0 28,0 22, ,680 RBG 17806/M14 Pipe ST 0, , ,0 6,0 28,0 M ,680 RBG 17806/5/8 Pipe ST 0, , ,0 6,0 28,0 5/ ,680 Tyto se dodávají také v jiných tloušťkách a se závitem 5/8. Všechny INOX jsou odmaštěny. RBG 12506/M14 Pipe INOX 0, , ,0 6,0 19,0 M ,420 RBG 15006/M14 Pipe INOX 0, , ,0 6,0 30,0 M ,580 RBG 17806/M14 Pipe INOX 0, , ,0 6,0 28,0 M ,680 16

18 Kotoučové se středovým otvorem/závitem, splétaný drát Kotoučové se středovým otvorem/závitem, splétaný drát Kotoučové se středovým otvorem/závitem, splétaný drát Vhodný pro těžké kartáčovací práce v oblasti opracování kovů (odstraňování okují, rzi, otřepů, čištění svarů, odstraňování zbytků lepidla). Splétaným drátem působí kartáč agresivněji než se zvlněným drátem. RBG = kotoučové, splétaný drát Jednotka balení: 1 kus Pro extrémní použití na úhlových bruskách s vyššími otáčkami (do 80 m/s). Tyto se dodávají také v jiných tloušťkách. otvoru/ závitu RBG 10012/M14 ST 0, , ,0 12,0 28,0 M ,136 RBG 10012/5/8 ST 0, , ,0 12,0 28,0 5/ ,136 RBG 11512/22,2 ST 0, , ,0 12,0 28,0 22, ,304 RBG 11512/M14 ST 0, , ,0 12,0 28,0 M ,304 RBG 12512/22,2 ST 0, , ,0 12,0 33,0 22, ,500 RBG 12512/M14 ST 0, , ,0 12,0 33,0 M ,500 RBG 12512/5/8 ST 0, , ,0 12,0 33,0 5/ ,500 RBG 15013/22,2 ST 0, , ,0 13,0 30,0 22, ,650 RBG 15013/5/8 ST 0,60/30 Z , ,0 13,0 30,0 5/ ,640 RBG 15013/5/8 ST 0,60/24 Z , ,0 13,0 30,0 5/ ,600 RBG 17813/22,2 ST 0, , ,0 13,0 42,0 22, ,797 RBG 17813/M14 ST 0, , ,0 13,0 42,0 M ,797 RBG 17813/22,2 ST 0, , ,0 13,0 42,0 22, ,797 Tyto se dodávají také v jiných tloušťkách. Všechny INOX jsou odmaštěny. otvoru/ závitu RBG 11512/22,2 INOX 0, , ,0 12,0 28,0 22, ,297 RBG 11512/M14 INOX 0, , ,0 12,0 28,0 M ,297 RBG 12512/22,2 INOX 0, , ,0 12,0 33,0 22, ,500 RBG 12512/M14 INOX 0, , ,0 12,0 33,0 M ,500 RBG 17813/22,2 INOX 0, , ,0 13,0 42,0 22, ,749 RBG 17813/M14 INOX 0, , ,0 13,0 42,0 M ,749 17

19 Kotoučové se středovým otvorem, COMBITWIST Kotoučové se středovým otvorem, COMBITWIST Kotoučové se středovým otvorem, COMBITWIST Díky speciálnímu spletení je zabráněno odskakování při kartáčování hran. Navíc je dosahováno optimálního výkonu potřebného pro úběr materiálu při kartáčování a optimální životnosti. RBG = kotoučové, splétaný drát Jednotka balení: 1 kus Pro extrémní použití na úhlových bruskách s vyššími otáčkami (do 80 m/s). Výhody nového spletení typu COMBITWIST : Klidný běh také na rozích a hranách. Žádné odskakování kartáčů při kartáčování hran. Zvýšená životnost. Zvýšený úběr materiálu. Snížené přetáčení spletených při používání. spletení typu COMBITWIST Tyto se dodávají také v jiných tloušťkách. otvoru RBG 11512/22,2 CT ST 0, , ,0 12,0 28,0 22, ,304 RBG 12512/22,2 CT ST 0, , ,0 12,0 33,0 22, ,500 RBG 17813/22,2 CT ST 0, , ,0 13,0 42,0 22, ,797 RBG 17813/22,2 CT ST 0, , ,0 13,0 42,0 22, ,797 spletení typu COMBITWIST Tyto se dodávají také v jiných tloušťkách. otvoru RBG 11512/22,2 CT INOX 0, , ,0 12,0 28,0 22, ,297 RBG 12512/22,2 CT INOX 0, , ,0 12,0 33,0 22, ,500 RBG 17813/22,2 CT INOX 0, , ,0 13,0 42,0 22, ,749 18

20 Kuželové se závitem, COMBITWIST Kuželové se závitem, COMBITWIST Kuželové se závitem, COMBITWIST Vhodný k odstraňování rzi, okují, čištění svarů, odstraňování otřepů atd. Díky kuželovitému tvaru ideální k opracování těžko přístupných míst. Všestranný; používejte právě při těžkých pracích. KBG = Kuželový kartáč, splétaný drát Jednotka balení: 1 kus Pro extrémní použití na úhlových bruskách s vyššími otáčkami (do 80 m/s). spletení typu COMBITWIST Tyto se dodávají také v jiných tloušťkách a se závitem 5/8. KBG 10013/M14 CT ST 0, , ,0 13,0 22,0 M ,248 KBG 11515/M14 CT ST 0, , ,0 15,0 26,0 M ,452 KBG 12515/M14 CT ST 0, , ,0 15,0 19,0 M ,500 spletení typu COMBITWIST Tyto se dodávají také v jiných tloušťkách a se závitem 5/8. KBG 10013/M14 CT INOX 0, , ,0 13,0 22,0 M ,260 KBG 11515/M14 CT INOX 0, , ,0 15,0 26,0 M ,439 KBG 12515/M14 CT INOX 0, , ,0 15,0 19,0 M ,500 19

21 Kuželové se závitem Kuželové se závitem, nesplétaný drát Kuželové se závitem, nesplétaný drát Výborně se hodí pro středně těžké kartáčovací práce, k odstraňování otřepů, čištění a odstraňování rzi. Kuželovitý tvar tělesa usnadňuje práci na těžko přístupných místech, např. vnitřních hranách, v rýhách, drážkách. KBU = Kuželový kartáč, nesplétaný drát Pro použití na úhlových bruskách s vyššími otáčkami (do 80 m/s). KBU 10010/M14 ST 0, ,35 100,0 10,0 22,0 M ,210 KBU 10010/5/8 ST 0, ,35 100,0 10,0 22,0 5/ ,184 Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. KBU 10010/M14 INOX 0, ,35 100,0 10,0 22,0 M ,184 KBU 10010/5/8 INOX 0, ,35 100,0 10,0 22,0 5/ ,184 Kuželové se závitem, splétaný drát Kuželové se závitem, splétaný drát Výborně se hodí pro těžké kartáčovací práce, k odstraňování otřepů, čištění a odstraňování rzi. Kuželovitý tvar tělesa usnadňuje práci na těžko přístupných místech, např. vnitřních hranách, v rýhách, drážkách. Díky splétaným m zabírá kartáč agresivněji než se zvlněným drátem. KBG = Kuželové, splétaný drát Pro extrémní použití na úhlových bruskách s vyššími otáčkami (do 80 m/s). KBG 10013/M14 ST 0, , ,0 13,0 22,0 M ,248 KBG 10013/5/8 ST 0, , ,0 13,0 22,0 5/ ,185 KBG 11515/M14 ST 0, , ,0 15,0 26,0 M ,452 KBG 11515/5/8 ST 0, , ,0 15,0 26,0 5/ ,447 KBG 12515/M14 ST 0, , ,0 15,0 19,0 M ,500 KBG 12515/5/8 ST 0, , ,0 15,0 19,0 5/ ,500 20

22 Kuželové se závitem Kuželové se závitem, splétaný drát Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. KBG 10013/M14 INOX 0, , ,0 13,0 22,0 M ,260 KBG 10013/5/8 INOX 0, , ,0 13,0 22,0 5/ ,185 KBG 11515/M14 INOX 0, , ,0 15,0 26,0 M ,439 KBG 11515/5/8 INOX 0, , ,0 15,0 26,0 5/ ,439 KBG 12515/M14 INOX 0, , ,0 15,0 19,0 M ,500 KBG 12515/5/8 INOX 0, , ,0 15,0 19,0 5/ ,500 21

23 Hrncové se závitem Hrncové se závitem, nesplétaný drát Hrncové se závitem, nesplétaný drát Výborně se hodí pro středně těžké kartáčovací práce především na velkých plochách, odstraňování otřepů, čištění a odstraňování rzi. TBU = Hrncové, nesplétaný drát Vhodné pohonné stroje: stacionární stroje, úhlové brusky. Tyto se dodávají také se závitem 5/8. TBU 60/M14 ST 0, ,30 60,0 20,0 M ,170 TBU 60/M10x1,25 ST 0, ,30 60,0 20,0 M10x1, ,170 TBU 60/M10x1,50 ST 0, ,30 60,0 20,0 M10x1, ,170 TBU 75/M14 ST 0, ,30 75,0 40,0 M ,294 TBU 100/M14 ST 0, ,30 100,0 25,0 M ,533 Tyto se dodávají také se závitem 5/8. Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. TBU 75/M14 INOX 0, ,30 75,0 40,0 M ,295 TBU 100/M14 INOX 0, ,30 100,0 25,0 M ,540 Umělá hmota (SiC) Tyto se dodávají také se závitem 5/8. TBU 100/M14 SiC 120 0, ,90 100,0 46,0 M ,450 TBU 100/M14 SiC 180 0, ,90 100,0 46,0 M ,450 22

24 Hrncové se závitem Hrncové se závitem, splétaný drát Hrncové se závitem, splétaný drát Výborně se hodí pro těžké kartáčovací práce především na velkých plochách, odstraňování otřepů, čištění a odstraňování rzi. Agresivně pracující kartáč. Díky opěrnému kroužku se dráty nemohou vychylovat do strany. Pokud je opotřebeno až k opěrnému kroužku, kroužek se odstraní, čímž se uvolní zbývající a může se úplně spotřebovat. TBG = Hrncové, splétaný drát Vhodné pohonné stroje: stacionární stroje, úhlové brusky. Při použití na úhlových bruskách, prosím, dbejte maximálních přípustných otáček. TBG 65 se dodává bez opěrného kroužku. TBG 65/M14 ST 0, , ,0 22,0 M ,300 TBG 65/M10x1,25 ST 0, , ,0 22,0 M10x1, ,300 TBG 65/M10x1,50 ST 0, , ,0 22,0 M10x1, ,300 TBG 65/5/8 ST 0, , ,0 22,0 5/ ,300 TBG 65/M14 ST 0, , ,0 22,0 M ,300 TBG 65/M10x1,25 ST 0, , ,0 22,0 M10x1, ,300 TBG 65/M10x1,50 ST 0, , ,0 22,0 M10x1, ,300 TBG 65/5/8 ST 0, , ,0 22,0 5/ ,300 TBG 65/M14 ST 0, , ,0 22,0 M ,300 TBG 80/M14 ST 0, , ,0 25,0 M ,745 TBG 100/M14 ST 0, , ,0 25,0 M ,931 TBG 100/5/8 ST 0, , ,0 25,0 5/ ,990 TBG 125/5/8 ST 0, , ,0 25,0 5/ ,050 TBG 150/5/8 ST 0, , ,0 20,0 5/ ,230 TBG 65 se dodává bez opěrného kroužku. Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. TBG 65/M14 INOX 0, , ,0 22,0 M ,300 TBG 65/M10x1,25 INOX 0, , ,0 22,0 M10x1, ,300 TBG 65/M10x1,50 INOX 0, , ,0 22,0 M10x1, ,300 TBG 65/5/8 INOX 0, , ,0 22,0 5/ ,300 TBG 65/M14 INOX 0, , ,0 22,0 M ,300 TBG 65/M10x1,25 INOX 0, , ,0 22,0 M10x1, ,300 TBG 65/M10x1,50 INOX 0, , ,0 22,0 M10x1, ,300 TBG 65/5/8 INOX 0, , ,0 22,0 5/ ,300 TBG 80/M14 INOX 0, , ,0 25,0 M ,746 TBG 100/M14 INOX 0, , ,0 25,0 M ,958 23

25 Štětcové se stopkou Štětcové se stopkou, nesplétaný drát Štětcové se stopkou, nesplétaný drát Hodí se pro všechny lehké kartáčovací práce. Jsou ideální k odstraňování otřepů, čištění a odstraňování rzi v otvorech a na těžko přístupných místech a v dutých prostorech. Při rotaci se dráty nebo štětiny štětcového rozpínají. Tím se dostávají také do těžko přístupných míst, jako jsou vnitřní plochy otvorů a dutých prostor. PBU = Štětcový kartáč, nesplétaný drát stopky 6 mm Vhodné pohonné stroje: přímé brusky, ohebné hřídele, vrtačky. Doporučený výkon pohonu minimálně 300 wattů. PBU 1010/6 ST 0, ,20 10,0 20,0 65, ,190 PBU 1010/6 ST 0, ,35 10,0 20,0 65, ,160 PBU 1212/6 ST 0, ,20 12,7 20,0 65, ,190 PBU 1212/6 ST 0, ,35 12,7 20,0 65, ,160 PBU 1516/6 ST 0, ,20 15,0 22,0 65, ,370 PBU 1516/6 ST 0, ,35 15,0 22,0 65, ,390 PBU 2020/6 ST 0, ,20 20,0 25,0 70, ,690 PBU 2020/6 ST 0, ,50 20,0 25,0 70, ,680 PBU 3029/6 ST 0, ,20 30,0 25,0 70, ,310 PBU 3029/6 ST 0, ,50 30,0 25,0 70, ,000 Dodávka s tělesem potaženým umělou hmotou. Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. PBU 1010/6 INOX 0, ,15 10,0 20,0 65, ,190 PBU 1010/6 INOX 0, ,20 10,0 20,0 65, ,190 PBU 1010/6 INOX 0, ,35 10,0 20,0 65, ,200 PBU 1212/6 INOX 0, ,15 12,7 20,0 65, ,190 PBU 1212/6 INOX 0, ,20 12,7 20,0 65, ,190 PBU 1212/6 INOX 0, ,35 12,7 20,0 65, ,200 PBU 1516/6 INOX 0, ,15 15,0 22,0 65, ,370 PBU 1516/6 INOX 0, ,20 15,0 22,0 65, ,370 PBU 1516/6 INOX 0, ,40 15,0 22,0 65, ,360 PBU 2020/6 INOX 0, ,15 20,0 25,0 70, ,690 PBU 2020/6 INOX 0, ,20 20,0 25,0 70, ,690 PBU 2020/6 INOX 0, ,50 20,0 25,0 70, ,660 PBU 3029/6 INOX 0, ,15 30,0 25,0 70, ,310 PBU 3029/6 INOX 0, ,20 30,0 25,0 70, ,310 PBU 3029/6 INOX 0, ,50 30,0 25,0 70, ,120 24

26 Štětcové se stopkou Štětcové se stopkou, nesplétaný drát Mosazný drát (MES) PBU 1010/6 MES 0, ,30 10,0 20,0 65, ,160 PBU 1212/6 MES 0, ,30 12,7 20,0 65, ,160 PBU 1516/6 MES 0, ,30 15,0 22,0 65, ,390 PBU 2020/6 MES 0, ,50 20,0 25,0 70, ,680 PBU 3029/6 MES 0, ,50 30,0 25,0 70, ,400 Umělá hmota (SiC) PBU 1010/6 SiC 180 0, ,90 10,0 20,0 65, ,120 PBU 1212/6 SiC 180 0, ,90 12,7 20,0 65, ,120 PBU 1516/6 SiC 180 0, ,90 15,0 22,0 65, ,310 PBU 2020/6 SiC 180 0, ,90 20,0 25,0 70, ,460 PBU 3029/6 SiC 180 0, ,90 30,0 25,0 70, ,870 Štětcové se stopkou, nesplétaný drát, speciální tvary Štětcové se stopkou, nesplétaný drát, speciální tvary Pro zvláštní úkoly nabízí firma PFERD speciální provedení: PBUL: obzvláště dlouhé provedení pro použití na těžko přístupných místech. PBUS: do špičky vybíhající tvar pro velmi přesnou práci na těžko přístupných místech. PBUL = Štětcové, nesplétaný drát, dlouhé provedení PBUS = Štětcové, nesplétaný drát, špičaté provedení stopky 6 mm PBUL 1010/6 ST 0, ,20 10,0 20,0 120, ,650 PBUL 1010/6 ST 0, ,30 10,0 20,0 120, ,650 PBUS 1010/6 ST 0, ,30 10,0 20,0 60, ,190 PBUL 1010/6 INOX 0, ,20 10,0 20,0 120, ,650 PBUL 1010/6 INOX 0, ,30 10,0 20,0 120, ,650 PBUS 1010/6 INOX 0, ,30 10,0 20,0 60, ,190 25

27 Štětcové se stopkou Štětcové se stopkou, splétaný drát, speciální tvary Štětcové se stopkou, splétaný drát, speciální tvary Pro zvláštní úkoly nabízí firma PFERD speciální provedení: PBGS: obzvláště flexibilní kartáč s jednotlivými spletenými dráty vyvinutý především pro opracování vnitřních rohů. Drát je splétán proti směru běhu. Tím je zamezeno rozpínání při používání. PBGS = Štětcové, splétaný drát, SINGLETWIST stopky 6 mm Vhodné pohonné stroje: přímé brusky, ohebné hřídele. spletení SINGLETWIST PBGS 1010/6 ST 0, , ,0 25,0 65, ,160 PBGS 1010/6 ST 0, , ,0 25,0 65, ,160 PBGS 1010/6 ST 0, , ,0 25,0 65, ,160 Drát z nerezové oceli (INOX) spletení SINGLETWIST PBGS 1010/6 INOX 0, , ,0 25,0 65, ,160 PBGS 1010/6 INOX 0, , ,0 25,0 65, ,160 PBGS 1010/6 INOX 0, , ,0 25,0 65, ,160 26

28 Štětcové se stopkou Štětcové se stopkou, nesplétaný drát, s kroužky Štětcové se stopkou, nesplétaný drát, s kroužky Hodí se pro lehké kartáčovací práce. Jsou ideální k odstraňování otřepů, čištění a odstraňování rzi v otvorech a na těžko přístupných místech a v dutých prostorech. Při rotaci se dráty nebo štětiny štětcového rozpínají. Díky odnímatelným plastovým kroužkům lze výborně regulovat rozpínání a flexibilitu a kontrolovaně se dostat do těžko přístupných míst, jako jsou vnitřní plochy otvorů a dutých prostor. PBUR = Štětcové, nesplétaný drát s odnímatelnými omezovacími kroužky stopky 6 mm Vhodné pro použití na neregulovaných pohonech. Doporučený výkon pohonu 300 wattů. PBUR 1212/6 ST 0, ,20 12,7 25,0 70, ,370 PBUR 1212/6 ST 0, ,35 12,7 25,0 70, ,370 PBUR 2020/6 ST 0, ,20 20,0 25,0 70, ,630 PBUR 2020/6 ST 0, ,35 20,0 25,0 70, ,630 PBUR 2525/6 ST 0, ,20 25,0 25,0 70, ,920 PBUR 2525/6 ST 0, ,35 25,0 25,0 70, ,920 Dodávka s tělesem potaženým umělou hmotou. Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. PBUR 1212/6 INOX 0, ,20 12,7 25,0 70, ,370 PBUR 2020/6 INOX 0, ,20 20,0 25,0 70, ,630 PBUR 2525/6 INOX 0, ,20 25,0 25,0 70, ,920 27

29 Štětcové se stopkou Štětcové se stopkou, splétaný drát Štětcové se stopkou, splétaný drát Hodí se pro středně lehké kartáčovací práce. Jsou ideální k odstraňování otřepů, čištění a odstraňování rzi v otvorech a na těžko přístupných místech a v dutých prostorech. Při rotaci se dráty rozpínají. Tím je možné se dostat také do těžko přístupných míst, jako jsou vnitřní plochy otvorů a dutých prostor. Díky splétaným m zabírá kartáč agresivněji než se zvlněným drátem. PBG = Štětcové, splétaný drát stopky 6 mm Vhodné pohonné stroje: přímé brusky, ohebné hřídele. Především pohony s regulací otáček, aby bylo možné kontrolovat rozpínání. Doporučený výkon pohonu minimálně 500 wattů. PBG 1919/6 ST 0, , ,0 28,0 68, ,450 PBG 1919/6 ST 0, , ,0 28,0 68, ,480 PBG 2525/6 ST 0, , ,0 25,0 68, ,600 PBG 2525/6 ST 0, , ,0 25,0 68, ,600 Dodávka s tělesem potaženým umělou hmotou. Všechny s dráty z nerezavějící oceli (INOX) jsou odmaštěny. PBG 1919/6 INOX 0, , ,0 28,0 68, ,480 PBG 1919/6 INOX 0, , ,0 28,0 68, ,450 PBG 1919/6 INOX 0, , ,0 28,0 68, ,480 PBG 2525/6 INOX 0, , ,0 25,0 68, ,600 PBG 2525/6 INOX 0, , ,0 25,0 68, ,600 PBG 2525/6 INOX 0, , ,0 25,0 68, ,600 28

30 Štětcové se stopkou Štětcové se stopkou, vulkanizované Štětcové se stopkou, vulkanizované Hodí se pro středně těžké kartáčovací práce. Kartáč se používá čelně s pokud možno nízkými otáčkami. To zintenzivňuje efekt kartáčování. Díky čelnímu, velmi přesnému způsobu práce je možné se dostat do prohlubní a otvorů. Ocelové dráty jsou zalité v umělé hmotě. Tím lze přesně ohraničit pracovní pole. PBV = Štětcové, vulkanizované stopky 6 mm Vhodné pohonné stroje: přímé brusky, ohebné hřídele. Doporučený výkon pohonu minimálně 300 wattů. PBV 2222/6 ST 0, ,25 22,0 25,0 70, ,750 PBV 3030/6 ST 0, ,35 30,0 25,0 70, ,200 29

31 Vnitřní Vnitřní se závitem Vnitřní se závitem Vhodné speciálně pro odstraňování otřepů a čištění trubek, závitů, pouzder a válců. IBU = Vnitřní, nesplétaný drát Vhodné pohonné stroje: přímé brusky, ohebné hřídele, vrtačky. Vyvinuty pro použití s nízkými otáčkami do 1000 min.- 1. IBU 0880/M6 ST ,15 8,0 80,0 120,0 M6 10 0,200 IBU 1080/M6 ST ,15 10,0 80,0 120,0 M6 10 0,200 IBU 1280/M6 ST ,15 12,0 80,0 120,0 M6 10 0,200 IBU 1380/M6 ST ,20 13,0 80,0 120,0 M6 10 0,300 IBU 1580/M6 ST ,20 15,0 80,0 120,0 M6 10 0,400 IBU 1680/M6 ST ,20 16,0 80,0 120,0 M6 10 0,400 IBU 1880/M6 ST ,20 18,0 80,0 120,0 M6 10 0,500 IBU 0/M6 ST ,20 20,0 80,0 120,0 M6 10 0,700 IBU 22100/3/8 BSW ST ,20 22,0 100,0 170,0 3/8 10 0,700 IBU 25100/3/8 BSW ST ,20 25,0 100,0 170,0 3/8 10 0,750 IBU 30100/3/8 BSW ST ,20 30,0 100,0 170,0 3/8 10 0,800 IBU 0880/M6 INOX ,15 8,0 80,0 120,0 M6 10 0,200 IBU 1080/M6 INOX ,15 10,0 80,0 120,0 M6 10 0,200 IBU 1280/M6 INOX ,15 12,0 80,0 120,0 M6 10 0,300 IBU 1380/M6 INOX ,20 13,0 80,0 120,0 M6 10 0,300 IBU 1580/M6 INOX ,20 15,0 80,0 120,0 M6 10 0,400 IBU 1680/M6 INOX ,20 16,0 80,0 120,0 M6 10 0,400 IBU 1880/M6 INOX ,20 18,0 80,0 120,0 M6 10 0,500 IBU 0/M6 INOX ,20 20,0 80,0 120,0 M6 10 0,700 IBU 22100/3/8 BSW INOX ,20 22,0 100,0 170,0 3/8 10 0,700 IBU 25100/3/8 BSW INOX ,20 25,0 100,0 170,0 3/8 10 0,750 IBU 30100/3/8 BSW INOX ,20 30,0 100,0 170,0 3/8 10 0,800 Mosazný drát (MES) IBU 0880/M6 MES ,15 8,0 80,0 120,0 M6 10 0,200 IBU 1080/M6 MES ,15 10,0 80,0 120,0 M6 10 0,200 IBU 1280/M6 MES ,15 12,0 80,0 120,0 M6 10 0,200 IBU 1380/M6 MES ,20 13,0 80,0 120,0 M6 10 0,300 IBU 1580/M6 MES ,20 15,0 80,0 120,0 M6 10 0,400 IBU 1680/M6 MES ,20 16,0 80,0 120,0 M6 10 0,400 IBU 1880/M6 MES ,20 18,0 80,0 120,0 M6 10 0,500 30
