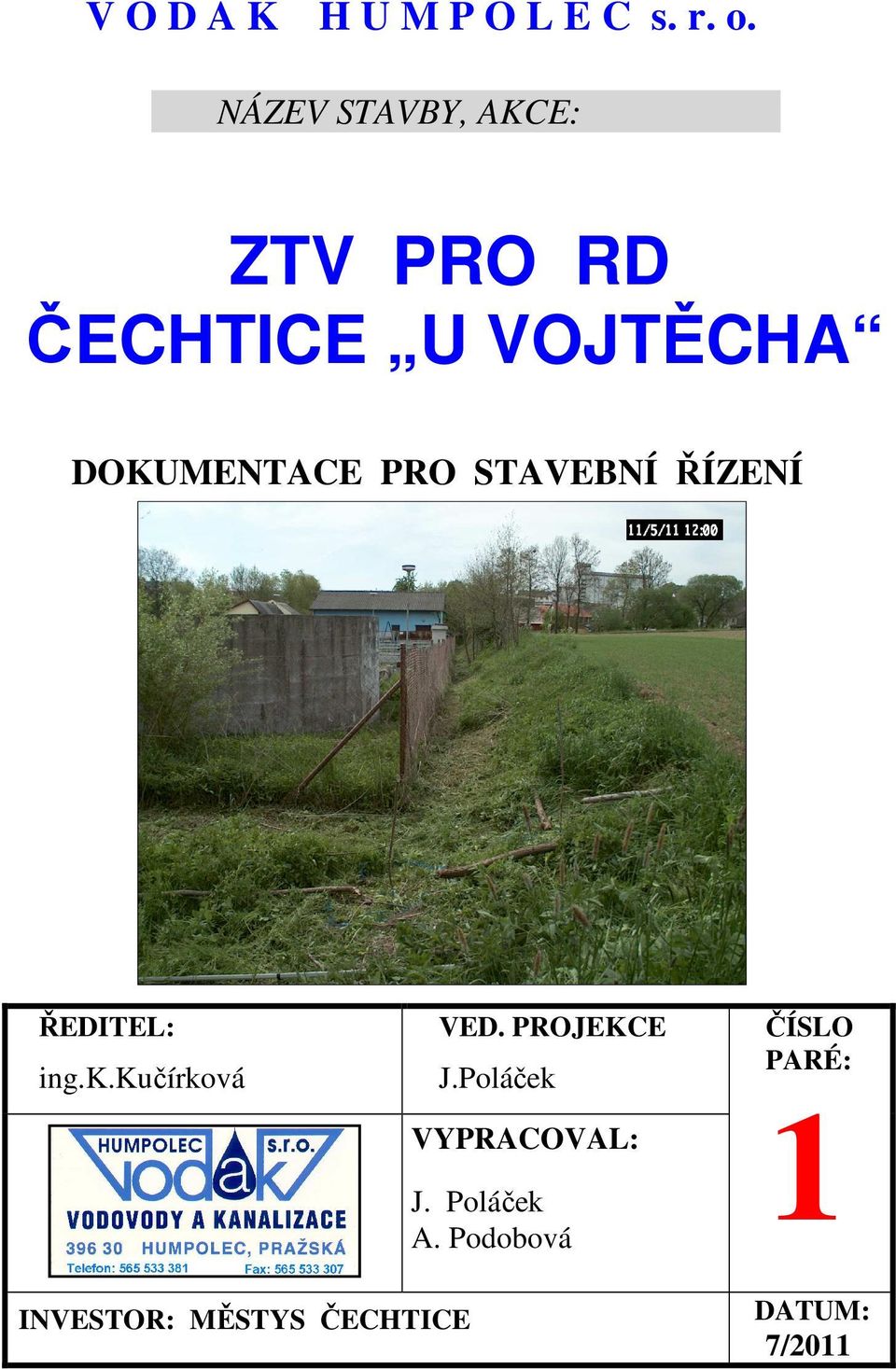

1 V O D A K H U M P O L E C s. r. o. NÁZEV STAVBY, AKCE: ZTV PRO RD ČECHTICE U VOJTĚCHA DOKUMENTACE PRO STAVEBNÍ ŘÍZENÍ ŘEDITEL: ing.k.kučírková VED. PROJEKCE J.Poláček VYPRACOVAL: J. Poláček A. Podobová ČÍSLO PARÉ: 1 INVESTOR: MĚSTYS ČECHTICE DATUM: 7/2011

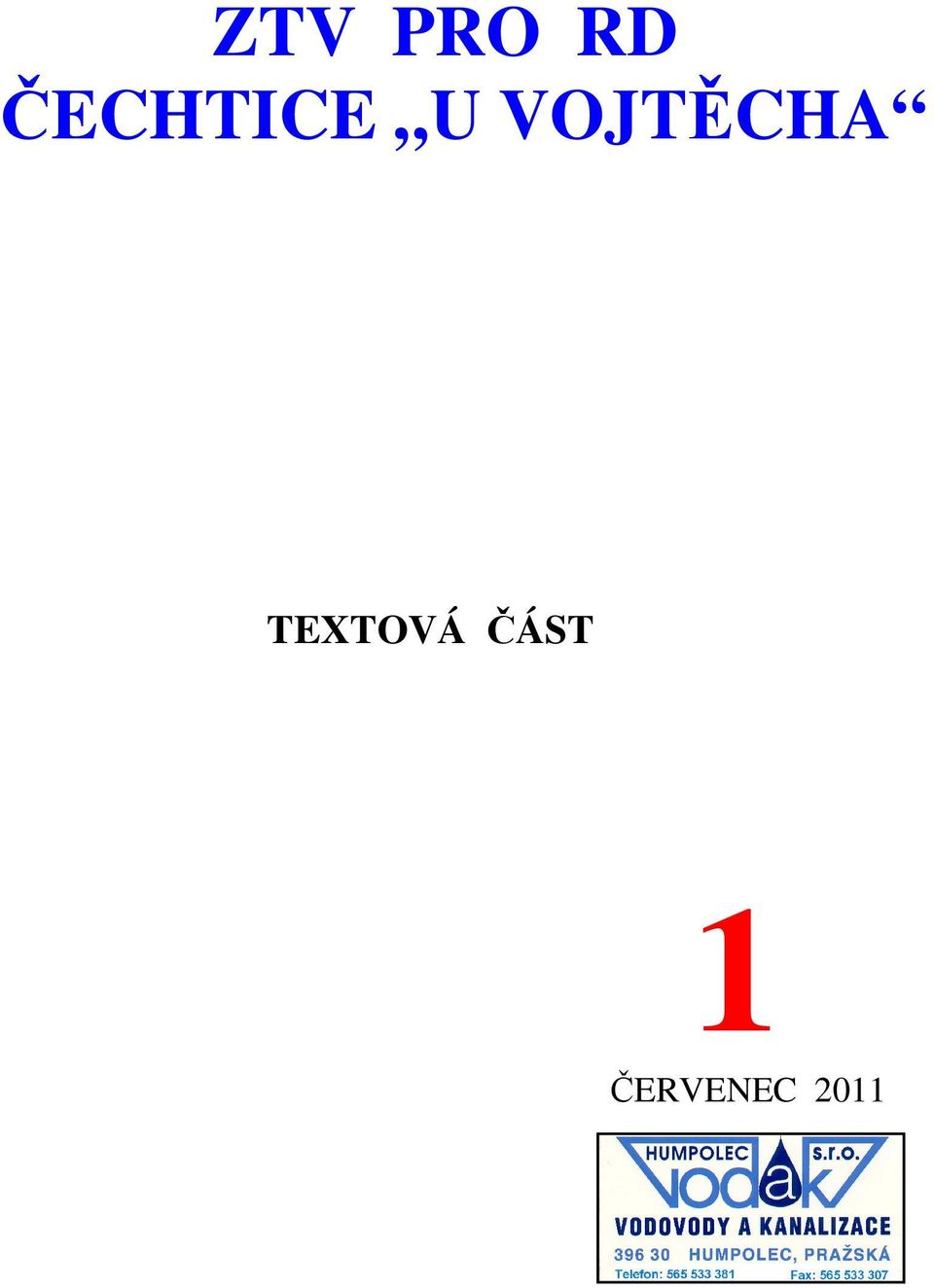

2 ZTV PRO RD ČECHTICE U VOJTĚCHA TEXTOVÁ ČÁST 1 ČERVENEC 2011

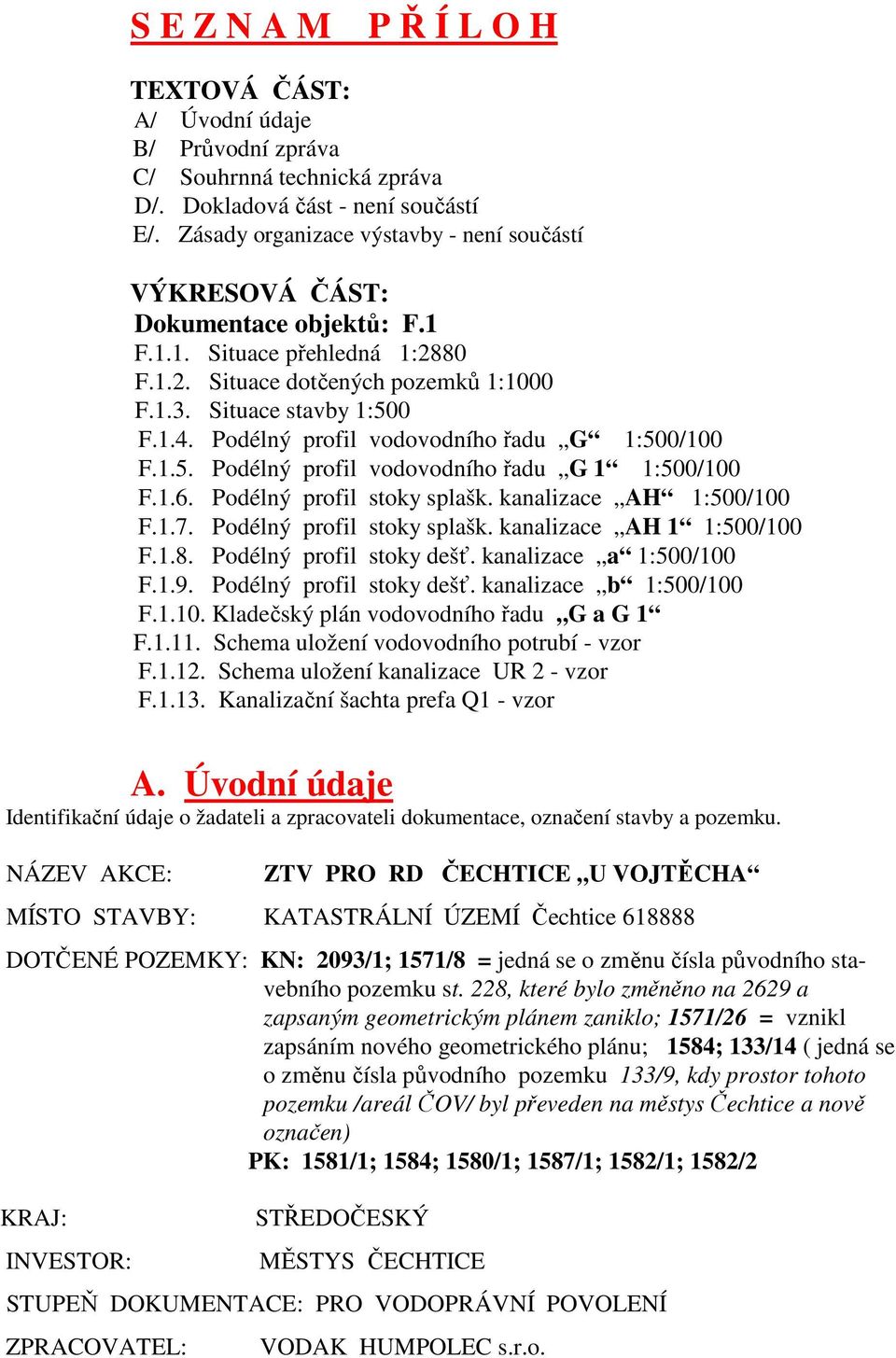

3 S E Z N A M P Ř Í L O H TEXTOVÁ ČÁST: A/ Úvodní údaje B/ Průvodní zpráva C/ Souhrnná technická zpráva D/. Dokladová část - není součástí E/. Zásady organizace výstavby - není součástí VÝKRESOVÁ ČÁST: Dokumentace objektů: F.1 F.1.1. Situace přehledná 1:2880 F.1.2. Situace dotčených pozemků 1:1000 F.1.3. Situace stavby 1:500 F.1.4. Podélný profil vodovodního řadu G 1:500/100 F.1.5. Podélný profil vodovodního řadu G 1 1:500/100 F.1.6. Podélný profil stoky splašk. kanalizace AH 1:500/100 F.1.7. Podélný profil stoky splašk. kanalizace AH 1 1:500/100 F.1.8. Podélný profil stoky dešť. kanalizace a 1:500/100 F.1.9. Podélný profil stoky dešť. kanalizace b 1:500/100 F Kladečský plán vodovodního řadu G a G 1 F Schema uložení vodovodního potrubí - vzor F Schema uložení kanalizace UR 2 - vzor F Kanalizační šachta prefa Q1 - vzor A. Úvodní údaje Identifikační údaje o žadateli a zpracovateli dokumentace, označení stavby a pozemku. NÁZEV AKCE: ZTV PRO RD ČECHTICE U VOJTĚCHA MÍSTO STAVBY: KATASTRÁLNÍ ÚZEMÍ Čechtice DOTČENÉ POZEMKY: KN: 2093/1; 1571/8 = jedná se o změnu čísla původního stavebního pozemku st. 228, které bylo změněno na 2629 a zapsaným geometrickým plánem zaniklo; 1571/26 = vznikl zapsáním nového geometrického plánu; 1584; 133/14 ( jedná se o změnu čísla původního pozemku 133/9, kdy prostor tohoto pozemku /areál ČOV/ byl převeden na městys Čechtice a nově označen) PK: 1581/1; 1584; 1580/1; 1587/1; 1582/1; 1582/2 KRAJ: INVESTOR: STŘEDOČESKÝ MĚSTYS ČECHTICE STUPEŇ DOKUMENTACE: PRO VODOPRÁVNÍ POVOLENÍ ZPRACOVATEL: VODAK HUMPOLEC s.r.o.

4 B. Průvodní zpráva 1. Charakteristika území a stavebního pozemku Jedná se o prostor plánované výstavby rodinných domků (RD). Záměr je v plném souladu plánem rozvoje a obnovy vodovodů a kanalizací i s územním plánem obce. Umístění stavby kanalizací i vodovodu na pozemku: KN 2093/1 - ostatní plocha /ostatní komunikace/, KN ostatní plocha /jiná plocha/, 1571/8 - orná půda (nyní probíhá řízení o vyjmutí zem ZPF), 1571/1 - orná půda (zde půjde jen o umístění kanalizačních řadů), 133/14 - ostatní plocha /manipulační plocha/, 1587/5 - trvalý travní porost, vodní plocha /rybník/, (do tohoto rybníka budou vyústěny vody z dešťové kanalizace) je z hlediska realizace, údržby, provádění oprav i případné výměny (po skončení životnosti) správné 2. Základní charakteristika stavby a jejího užívání Stavba vodovodu bude zajišťovat hromadné zásobování obyvatel pitnou vodou. Stavba kanalizace bude zajišťovat odvádění veškerých splaškových vod ze všech plánovaných rodinných domků do kanalizačního systému veřejné kanalizace obce. Splaškové vody jsou likvidovány na místní ČOV. Protože obec má kanalizaci oddílnou, bude odvádění dešťových vod ze zástavby RD řešeno samostatnými řady dešťové kanalizace. Tato plánovaná investice bude provedena jako celek, se členěním na jednotlivé objekty. Jedná se o stavbu trvalou, realizovanou v návaznosti na předcházející stavby. Stavba může být zároveň prováděna etapově. 3. Orientační údaje stavby Jedná se o výstavbu nového vodovodního potrubí, nových řadů kanalizačních, které společně plní určitou funkci v systému dopravy pitné vody, splaškových i dešťových vod v rámci veřejné vodovodní a kanalizační sítě městyse Čechtice. Předpoklad zahájení a ukončení stavby je v roce Lhůta výstavby tedy 1 rok. C. Souhrnná technická zpráva 1. Popis stavby 1.1. Zdůvodnění stavby Dle schváleného územního plánu má obec připravené pozemky k výstavbě rodinných domků. Pro budoucí výstavbu v navržené lokalitě je zde nutné nejdříve v rámci ZTV vybudovat inženýrské sítě - prodloužit vodovod a kanalizaci, včetně přípravy u budoucích jak vodovodních, tak kanalizačních přípojek. Bude se jednat o odbočení a osazení ventilu pro vodovodní přípojky a vysazení odboček, nebo vstupů do revizních šachet včetně potrubí přípojek splaškové i dešťové kanalizace z RD na veřejné části, protože jejich budování po stavbě komunikace by bylo neúčelné.

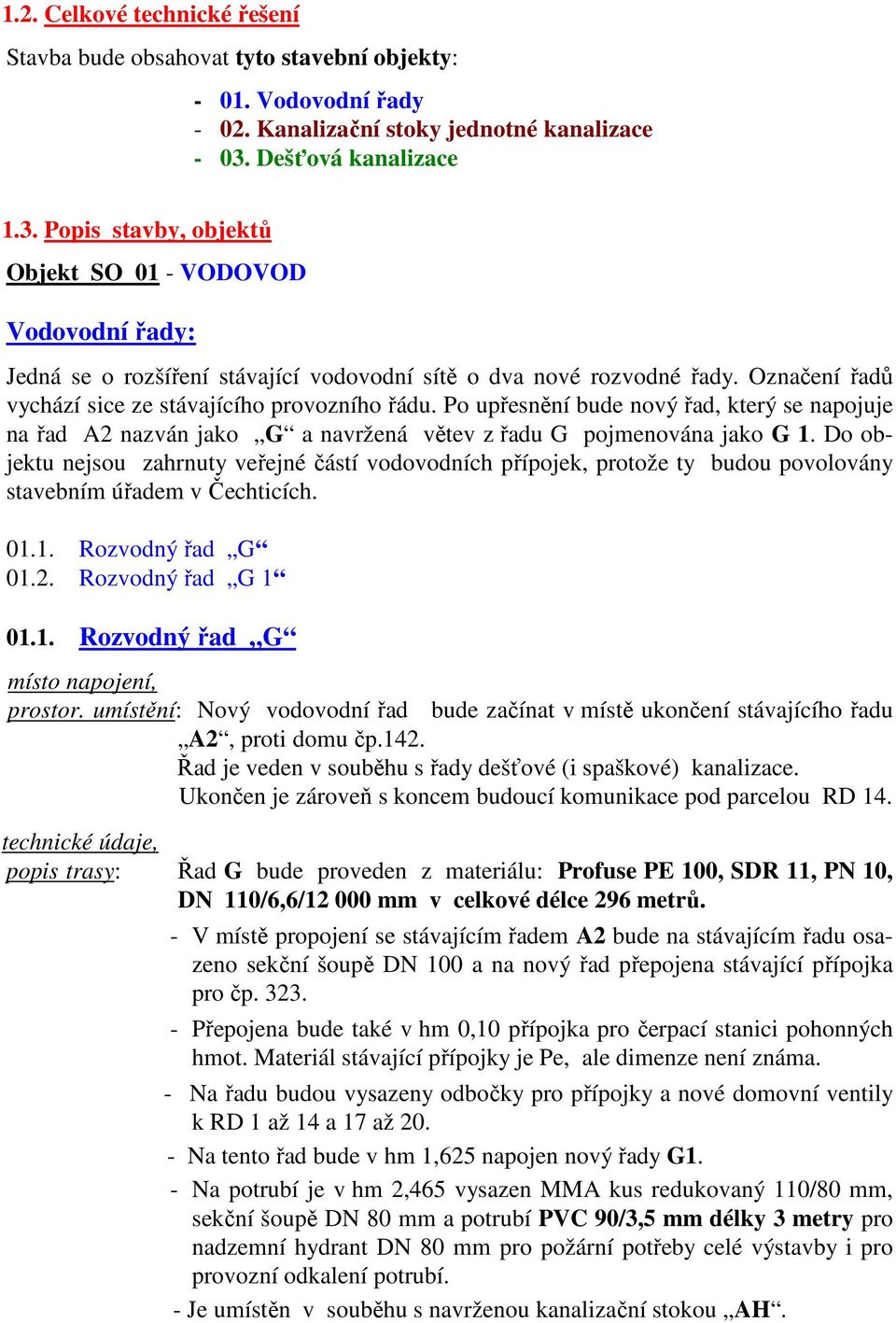

5 1.2. Celkové technické řešení Stavba bude obsahovat tyto stavební objekty: Vodovodní řady Kanalizační stoky jednotné kanalizace Dešťová kanalizace 1.3. Popis stavby, objektů Objekt SO 01 - VODOVOD Vodovodní řady: Jedná se o rozšíření stávající vodovodní sítě o dva nové rozvodné řady. Označení řadů vychází sice ze stávajícího provozního řádu. Po upřesnění bude nový řad, který se napojuje na řad A2 nazván jako G a navržená větev z řadu G pojmenována jako G 1. Do objektu nejsou zahrnuty veřejné částí vodovodních přípojek, protože ty budou povolovány stavebním úřadem v Čechticích Rozvodný řad G Rozvodný řad G Rozvodný řad G místo napojení, prostor. umístění: Nový vodovodní řad bude začínat v místě ukončení stávajícího řadu A2, proti domu čp.142. Řad je veden v souběhu s řady dešťové (i spaškové) kanalizace. Ukončen je zároveň s koncem budoucí komunikace pod parcelou RD 14. technické údaje, popis trasy: Řad G bude proveden z materiálu: Profuse PE 100, SDR 11, PN 10, DN 110/6,6/ mm v celkové délce 296 metrů. - V místě propojení se stávajícím řadem A2 bude na stávajícím řadu osazeno sekční šoupě DN 100 a na nový řad přepojena stávající přípojka pro čp Přepojena bude také v hm 0,10 přípojka pro čerpací stanici pohonných hmot. Materiál stávající přípojky je Pe, ale dimenze není známa. - Na řadu budou vysazeny odbočky pro přípojky a nové domovní ventily k RD 1 až 14 a 17 až Na tento řad bude v hm 1,625 napojen nový řady G1. - Na potrubí je v hm 2,465 vysazen MMA kus redukovaný 110/80 mm, sekční šoupě DN 80 mm a potrubí PVC 90/3,5 mm délky 3 metry pro nadzemní hydrant DN 80 mm pro požární potřeby celé výstavby i pro provozní odkalení potrubí. - Je umístěn v souběhu s navrženou kanalizační stokou AH.

6 Křížení s jinými stávajícími inženýrskými sítěmi: - hm 0,11 kanalizační potrubí kamenina DN 150 mm Na řadu bude vysazeno 18 navrtací pasy pro nové vodovodní přípojky: hm 0,33..RD 1 hm 0,385.RD 2 hm 0,69..RD 3 hm 0,89..RD 20 hm 0,91..RD 4 hm 1,09..RD 19+5 hm 1, RD 18 hm 1,345 RD 6 hm 1,485 RD 17 hm 1,545 RD 7 hm 1,77..RD 8+13 hm 1,98..RD 12+9 hm 2,24..RD hm 2,715 RD 14 Výpis materiálu: Poř. Obj. č. Název ks E2 ŠOUPĚ HAWLE Č.4041E2, DN E2 ŠOUPĚ HAWLE Č.4041E2, DN Z.S DN 100, hl. 1,3-1,8 m UNI Č POKLOP Š 2800 D. PŘ.., ISO/VNĚJ.Z.-D25/1 PN Š 2810 ZAK 34, D NAVRTACÍ PAS HAKU Č.5320 DN Z.S ¾ POKLOP NAVRTACÍ PAS HAKU Č.5320 DN SPEC.PŘÍRUBA Č.0400 E2 DN 110/ PŘÍRUBOVÝ T KUS Č.8510 DN 100/ ZÁVITOVÁ PŘÍRUBA Č.8100 DN 100/11/ ELEKTRO SPOJKA PE 100 (De 110) OBLOUK 11, PE 100 ( d110), SDR OBLOUK 22, PE 100 ( d110), SDR PŘ.J D 110/DN 100 PN PŘ.SLEPÁ 8000 DN 100 PN T KUS 8510 DN 100/100 PN A KUS D 110/DN 80 PN PK DN 80 PN FF KUS 8500 L=200 DN 80 PN K230 H DUO K 230 N. OBJEZD.,2B, 1,5 m DN80 PN BB BETONOVÝ BLOK 7 ks 26. PVC 90 mm 3 m 27. Vytyčovací vodič CY 1,5 mm 2 dl.296 m 28. PE 100 PROFUSE SDR 17, DN 110/6,6 mm PN 10 dl.296 m

7 01.2. Rozvodný řad G 1 místo napojení, prostor. umístění: Nový vodovodní řad bude začínat v místě napojení na navržený řad G, proti RD 7. Řad je veden v souběhu s řady dešťové a splaškové kanalizace. Ukončen je zároveň s koncem komunikace. technické údaje, popis trasy: Řad G 1 bude proveden z materiálu: PE 100, SDR 11, DN 40 (rozměr 50/4,6 mm/ v celkové délce 37 metrů. - V místě propojení s řadem G bude na řadu osazeno sekční šoupátko DN 40 mm. - Je umístěn v souběhu s navrženou kanalizační stokou AH 1. Křížení s jinými stávajícími inženýrskými sítěmi: - hm 0,11 kanalizační potrubí kamenina DN 150 mm Na řadu budou připojeny 2 nové vodovodní přípojky: hm 0,37..RD 15 hm 0,37.RD 16 Výpis materiálu: Poř. Obj. č. Název ks Š 2800 D. PŘ.., ISO/VNĚJ.Z.-D32/1 ¼ PN Š 2800 D. PŘ.., ISO/VNĚJ.Z.-D25/1 PN N.P.HAKU 5250 D 110/ Z.S TEL.,D.PŘ. 1,30-1,80 m DN ¾ PODKLAD DESKA 3481 UNI ISO 6100 D 40/1 ¼ PN T KUS MOSAZ 5/ POKLOP BB BETONOVÝ BLOK PE 100, SDR 11 DN 40 mm (ROZMĚR 50/4,6 mm) dl.37 m 12. Vytyčovací vodič CY 1,5 mm 2 dl.37 m Objekt SO 02 - KANALIZAČNÍ STOKY SPLAŠKOVÉ KANALIZACE Do tohoto objektu jsou zahrnuty 2 navržené splaškové stoky. Označení stok respektuje stávající provozní řád kanalizace. Zde jsou stoky pojmenovány jako A a pak AB až AG. V tomto duchu popisu budou naše nové označeny v projektu jako AH a AH1. Do objektu nejsou zahrnuty veřejné částí kanalizačních přípojek, protože ty budou povolovány stavebním úřadem v Čechticích. Stoky budou převádět pouze vody splaškové. Podzemní a dešťové vody ze střesních svodů a zpevněných ploch budou likvidovány vsakem a nadlimitní množství bude odváděno samostatnou přípojkou do dešťové kanalizace.

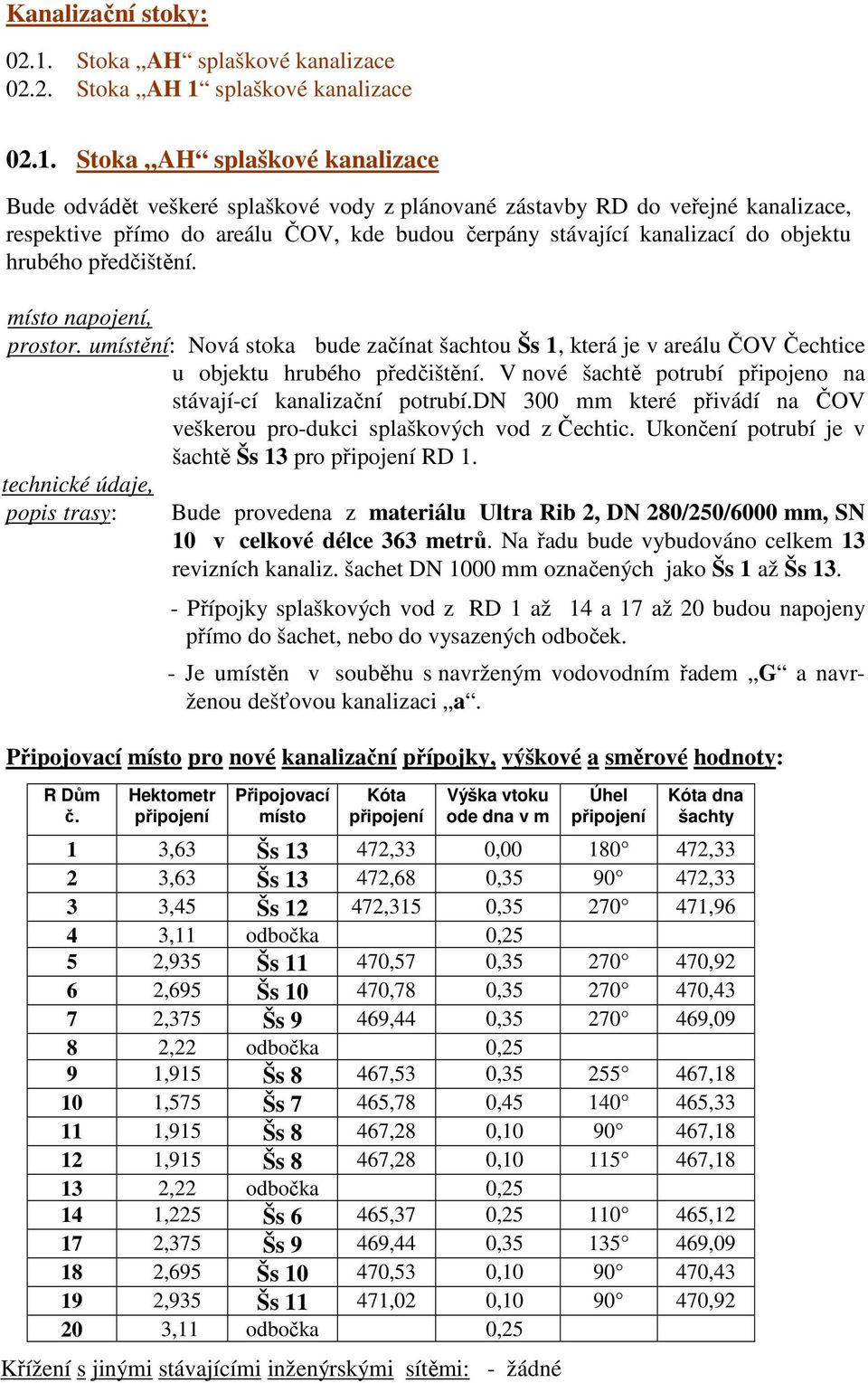

8 Kanalizační stoky: Stoka AH splaškové kanalizace Stoka AH 1 splaškové kanalizace Stoka AH splaškové kanalizace Bude odvádět veškeré splaškové vody z plánované zástavby RD do veřejné kanalizace, respektive přímo do areálu ČOV, kde budou čerpány stávající kanalizací do objektu hrubého předčištění. místo napojení, prostor. umístění: Nová stoka bude začínat šachtou Šs 1, která je v areálu ČOV Čechtice u objektu hrubého předčištění. V nové šachtě potrubí připojeno na stávají-cí kanalizační potrubí.dn 300 mm které přivádí na ČOV veškerou pro-dukci splaškových vod z Čechtic. Ukončení potrubí je v šachtě Šs 13 pro RD 1. technické údaje, popis trasy: Bude provedena z materiálu Ultra Rib 2, DN 280/250/6000 mm, SN 10 v celkové délce 363 metrů. Na řadu bude vybudováno celkem 13 revizních kanaliz. šachet DN 1000 mm označených jako Šs 1 až Šs Přípojky splaškových vod z RD 1 až 14 a 17 až 20 budou napojeny přímo do šachet, nebo do vysazených odboček. - Je umístěn v souběhu s navrženým vodovodním řadem G a navrženou dešťovou kanalizaci a. Připojovací místo pro nové kanalizační přípojky, výškové a směrové hodnoty: R Dům č. Hektometr Připojovací místo Kóta Výška vtoku ode dna v m Úhel Kóta dna šachty 1 3,63 Šs ,33 0, ,33 2 3,63 Šs ,68 0, ,33 3 3,45 Šs ,315 0, ,96 4 3,11 odbočka 0,25 5 2,935 Šs ,57 0, ,92 6 2,695 Šs ,78 0, ,43 7 2,375 Šs 9 469,44 0, ,09 8 2,22 odbočka 0,25 9 1,915 Šs 8 467,53 0, , ,575 Šs 7 465,78 0, , ,915 Šs 8 467,28 0, , ,915 Šs 8 467,28 0, , ,22 odbočka 0, ,225 Šs 6 465,37 0, , ,375 Šs 9 469,44 0, , ,695 Šs ,53 0, , ,935 Šs ,02 0, , ,11 odbočka 0,25 Křížení s jinými stávajícími inženýrskými sítěmi: - žádné

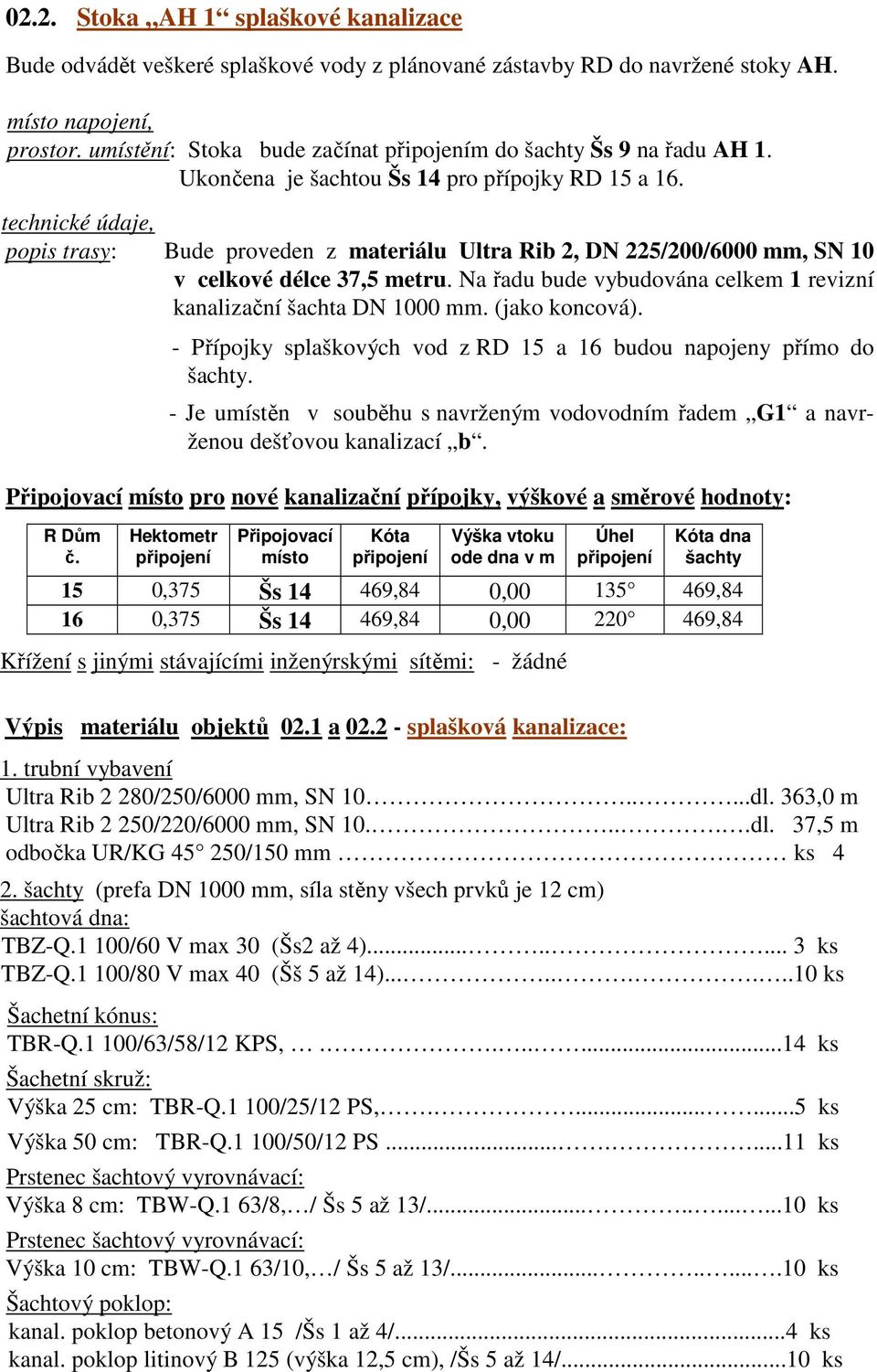

9 02.2. Stoka AH 1 splaškové kanalizace Bude odvádět veškeré splaškové vody z plánované zástavby RD do navržené stoky AH. místo napojení, prostor. umístění: Stoka bude začínat m do šachty Šs 9 na řadu AH 1. Ukončena je šachtou Šs 14 pro přípojky RD 15 a 16. technické údaje, popis trasy: Bude proveden z materiálu Ultra Rib 2, DN 225/200/6000 mm, SN 10 v celkové délce 37,5 metru. Na řadu bude vybudována celkem 1 revizní kanalizační šachta DN 1000 mm. (jako koncová). - Přípojky splaškových vod z RD 15 a 16 budou napojeny přímo do šachty. - Je umístěn v souběhu s navrženým vodovodním řadem G1 a navrženou dešťovou kanalizací b. Připojovací místo pro nové kanalizační přípojky, výškové a směrové hodnoty: R Dům č. Hektometr Připojovací místo Kóta Výška vtoku ode dna v m Úhel Kóta dna šachty 15 0,375 Šs ,84 0, , ,375 Šs ,84 0, ,84 Křížení s jinými stávajícími inženýrskými sítěmi: - žádné Výpis materiálu objektů 02.1 a splašková kanalizace: 1. trubní vybavení Ultra Rib 2 280/250/6000 mm, SN dl. 363,0 m Ultra Rib 2 250/220/6000 mm, SN dl. 37,5 m odbočka UR/KG /150 mm ks 4 2. šachty (prefa DN 1000 mm, síla stěny všech prvků je 12 cm) šachtová dna: TBZ-Q.1 100/60 V max 30 (Šs2 až 4) ks TBZ-Q.1 100/80 V max 40 (Šš 5 až 14) ks Šachetní kónus: TBR-Q.1 100/63/58/12 KPS, ks Šachetní skruž: Výška 25 cm: TBR-Q.1 100/25/12 PS, ks Výška 50 cm: TBR-Q.1 100/50/12 PS ks Prstenec šachtový vyrovnávací: Výška 8 cm: TBW-Q.1 63/8, / Šs 5 až 13/ ks Prstenec šachtový vyrovnávací: Výška 10 cm: TBW-Q.1 63/10, / Šs 5 až 13/ ks Šachtový poklop: kanal. poklop betonový A 15 /Šs 1 až 4/...4 ks kanal. poklop litinový B 125 (výška 12,5 cm), /Šs 5 až 14/...10 ks

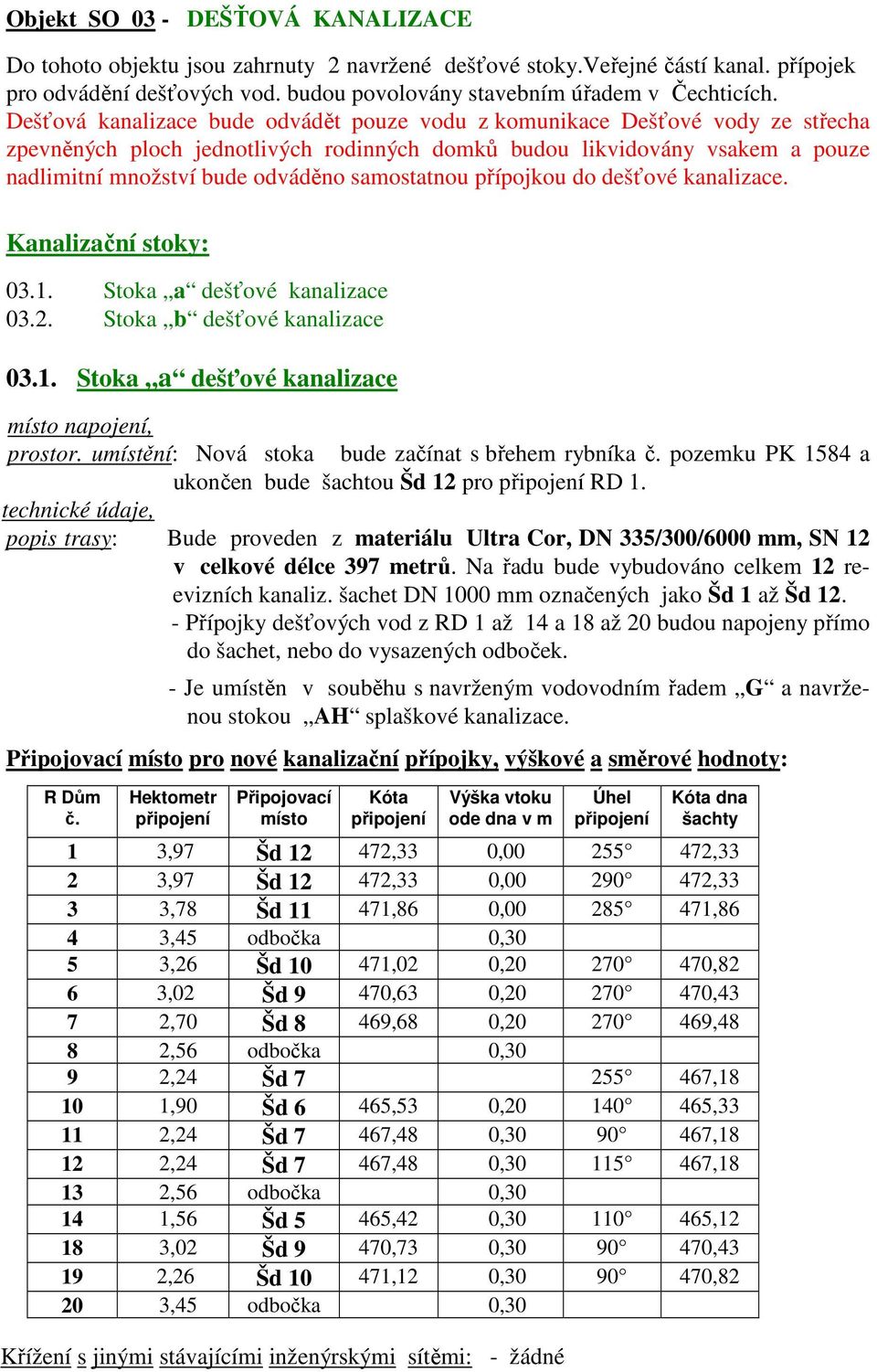

10 Objekt SO 03 - DEŠŤOVÁ KANALIZACE Do tohoto objektu jsou zahrnuty 2 navržené dešťové stoky.veřejné částí kanal. přípojek pro odvádění dešťových vod. budou povolovány stavebním úřadem v Čechticích. Dešťová kanalizace bude odvádět pouze vodu z komunikace Dešťové vody ze střecha zpevněných ploch jednotlivých rodinných domků budou likvidovány vsakem a pouze nadlimitní množství bude odváděno samostatnou přípojkou do dešťové kanalizace. Kanalizační stoky: Stoka a dešťové kanalizace Stoka b dešťové kanalizace Stoka a dešťové kanalizace místo napojení, prostor. umístění: Nová stoka bude začínat s břehem rybníka č. pozemku PK 1584 a ukončen bude šachtou Šd 12 pro RD 1. technické údaje, popis trasy: Bude proveden z materiálu Ultra Cor, DN 335/300/6000 mm, SN 12 v celkové délce 397 metrů. Na řadu bude vybudováno celkem 12 reevizních kanaliz. šachet DN 1000 mm označených jako Šd 1 až Šd Přípojky dešťových vod z RD 1 až 14 a 18 až 20 budou napojeny přímo do šachet, nebo do vysazených odboček. - Je umístěn v souběhu s navrženým vodovodním řadem G a navrženou stokou AH splaškové kanalizace. Připojovací místo pro nové kanalizační přípojky, výškové a směrové hodnoty: R Dům č. Hektometr Připojovací místo Kóta Výška vtoku ode dna v m Úhel Kóta dna šachty 1 3,97 Šd ,33 0, ,33 2 3,97 Šd ,33 0, ,33 3 3,78 Šd ,86 0, ,86 4 3,45 odbočka 0,30 5 3,26 Šd ,02 0, ,82 6 3,02 Šd 9 470,63 0, ,43 7 2,70 Šd 8 469,68 0, ,48 8 2,56 odbočka 0,30 9 2,24 Šd , ,90 Šd 6 465,53 0, , ,24 Šd 7 467,48 0, , ,24 Šd 7 467,48 0, , ,56 odbočka 0, ,56 Šd 5 465,42 0, , ,02 Šd 9 470,73 0, , ,26 Šd ,12 0, , ,45 odbočka 0,30 Křížení s jinými stávajícími inženýrskými sítěmi: - žádné

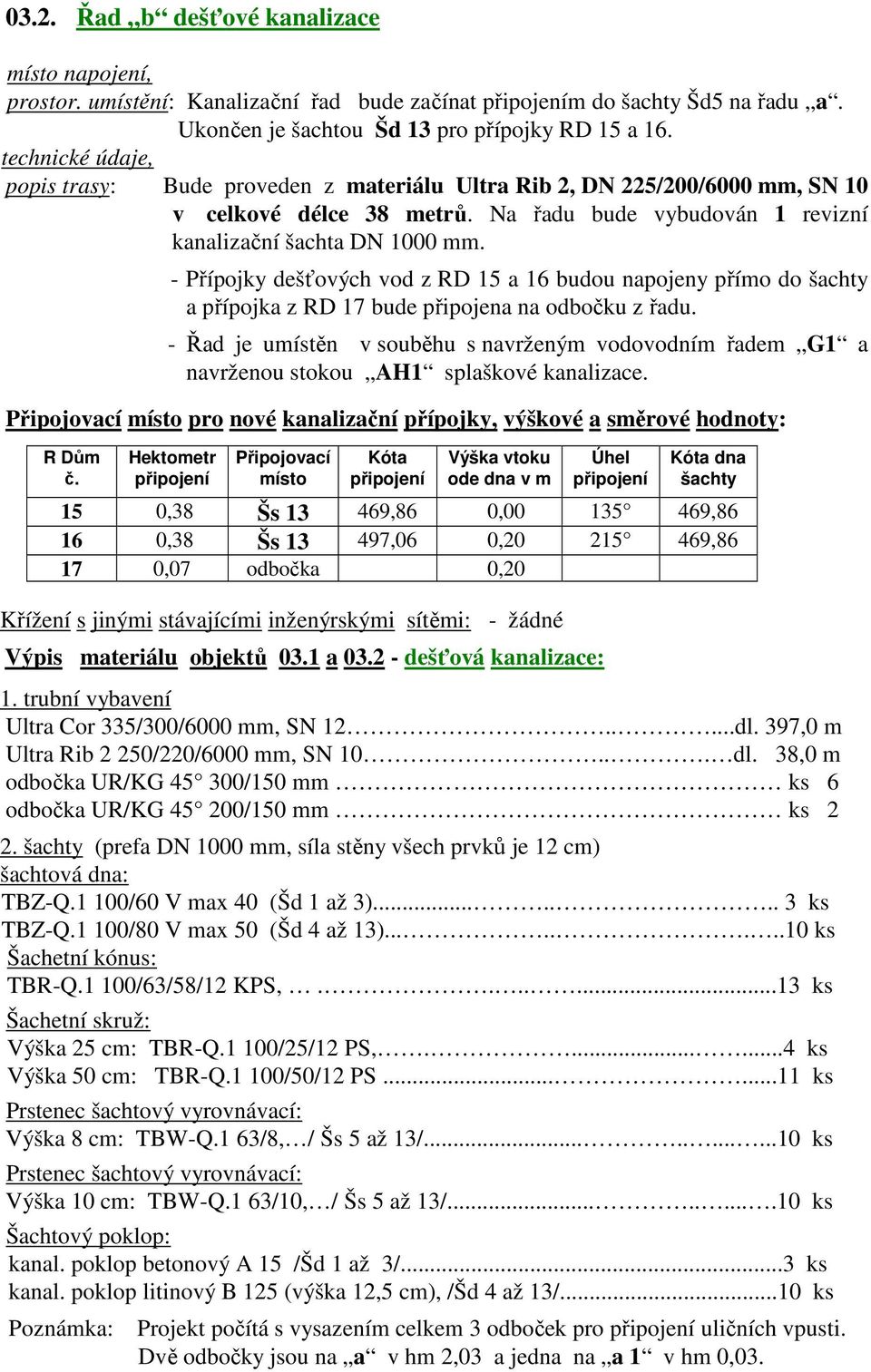

11 03.2. Řad b dešťové kanalizace místo napojení, prostor. umístění: Kanalizační řad bude začínat m do šachty Šd5 na řadu a. Ukončen je šachtou Šd 13 pro přípojky RD 15 a 16. technické údaje, popis trasy: Bude proveden z materiálu Ultra Rib 2, DN 225/200/6000 mm, SN 10 v celkové délce 38 metrů. Na řadu bude vybudován 1 revizní kanalizační šachta DN 1000 mm. - Přípojky dešťových vod z RD 15 a 16 budou napojeny přímo do šachty a přípojka z RD 17 bude připojena na odbočku z řadu. - Řad je umístěn v souběhu s navrženým vodovodním řadem G1 a navrženou stokou AH1 splaškové kanalizace. Připojovací místo pro nové kanalizační přípojky, výškové a směrové hodnoty: R Dům č. Hektometr Připojovací místo Kóta Výška vtoku ode dna v m Úhel Kóta dna šachty 15 0,38 Šs ,86 0, , ,38 Šs ,06 0, , ,07 odbočka 0,20 Křížení s jinými stávajícími inženýrskými sítěmi: - žádné Výpis materiálu objektů 03.1 a dešťová kanalizace: 1. trubní vybavení Ultra Cor 335/300/6000 mm, SN dl. 397,0 m Ultra Rib 2 250/220/6000 mm, SN dl. 38,0 m odbočka UR/KG /150 mm ks 6 odbočka UR/KG /150 mm ks 2 2. šachty (prefa DN 1000 mm, síla stěny všech prvků je 12 cm) šachtová dna: TBZ-Q.1 100/60 V max 40 (Šd 1 až 3) ks TBZ-Q.1 100/80 V max 50 (Šd 4 až 13) ks Šachetní kónus: TBR-Q.1 100/63/58/12 KPS, ks Šachetní skruž: Výška 25 cm: TBR-Q.1 100/25/12 PS, ks Výška 50 cm: TBR-Q.1 100/50/12 PS ks Prstenec šachtový vyrovnávací: Výška 8 cm: TBW-Q.1 63/8, / Šs 5 až 13/ ks Prstenec šachtový vyrovnávací: Výška 10 cm: TBW-Q.1 63/10, / Šs 5 až 13/ ks Šachtový poklop: kanal. poklop betonový A 15 /Šd 1 až 3/...3 ks kanal. poklop litinový B 125 (výška 12,5 cm), /Šd 4 až 13/...10 ks Poznámka: Projekt počítá s vysazením celkem 3 odboček pro uličních vpusti. Dvě odbočky jsou na a v hm 2,03 a jedna na a 1 v hm 0,03.

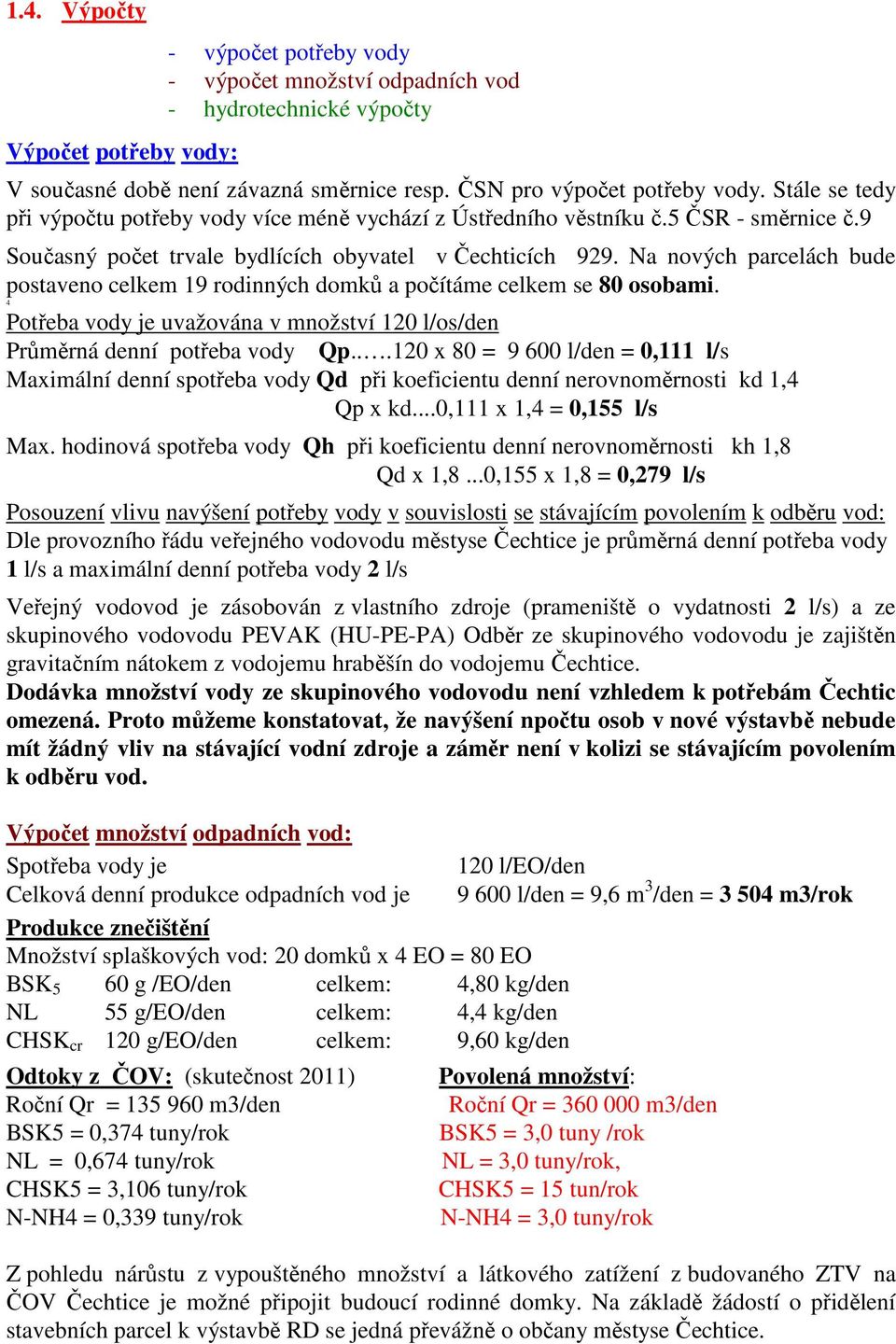

12 1.4. Výpočty Výpočet potřeby vody: - výpočet potřeby vody - výpočet množství odpadních vod - hydrotechnické výpočty V současné době není závazná směrnice resp. ČSN pro výpočet potřeby vody. Stále se tedy při výpočtu potřeby vody více méně vychází z Ústředního věstníku č.5 ČSR - směrnice č.9 Současný počet trvale bydlících obyvatel v Čechticích 929. Na nových parcelách bude postaveno celkem 19 rodinných domků a počítáme celkem se 80 osobami. 4 Potřeba vody je uvažována v množství 120 l/os/den Průměrná denní potřeba vody Qp x 80 = l/den = 0,111 l/s Maximální denní spotřeba vody Qd při koeficientu denní nerovnoměrnosti kd 1,4 Qp x kd...0,111 x 1,4 = 0,155 l/s Max. hodinová spotřeba vody Qh při koeficientu denní nerovnoměrnosti kh 1,8 Qd x 1,8...0,155 x 1,8 = 0,279 l/s Posouzení vlivu navýšení potřeby vody v souvislosti se stávajícím povolením k odběru vod: Dle provozního řádu veřejného vodovodu městyse Čechtice je průměrná denní potřeba vody 1 l/s a maximální denní potřeba vody 2 l/s Veřejný vodovod je zásobován z vlastního zdroje (prameniště o vydatnosti 2 l/s) a ze skupinového vodovodu PEVAK (HU-PE-PA) Odběr ze skupinového vodovodu je zajištěn gravitačním nátokem z vodojemu hraběšín do vodojemu Čechtice. Dodávka množství vody ze skupinového vodovodu není vzhledem k potřebám Čechtic omezená. Proto můžeme konstatovat, že navýšení npočtu osob v nové výstavbě nebude mít žádný vliv na stávající vodní zdroje a záměr není v kolizi se stávajícím povolením k odběru vod. Výpočet množství odpadních vod: Spotřeba vody je 120 l/eo/den Celková denní produkce odpadních vod je l/den = 9,6 m 3 /den = m3/rok Produkce znečištění Množství splaškových vod: 20 domků x 4 EO = 80 EO BSK 5 60 g /EO/den celkem: 4,80 kg/den NL 55 g/eo/den celkem: 4,4 kg/den CHSK cr 120 g/eo/den celkem: 9,60 kg/den Odtoky z ČOV: (skutečnost 2011) Roční Qr = m3/den BSK5 = 0,374 tuny/rok NL = 0,674 tuny/rok CHSK5 = 3,106 tuny/rok N-NH4 = 0,339 tuny/rok Povolená množství: Roční Qr = m3/den BSK5 = 3,0 tuny /rok NL = 3,0 tuny/rok, CHSK5 = 15 tun/rok N-NH4 = 3,0 tuny/rok Z pohledu nárůstu z vypouštěného množství a látkového zatížení z budovaného ZTV na ČOV Čechtice je možné připojit budoucí rodinné domky. Na základě žádostí o přidělení stavebních parcel k výstavbě RD se jedná převážně o občany městyse Čechtice.

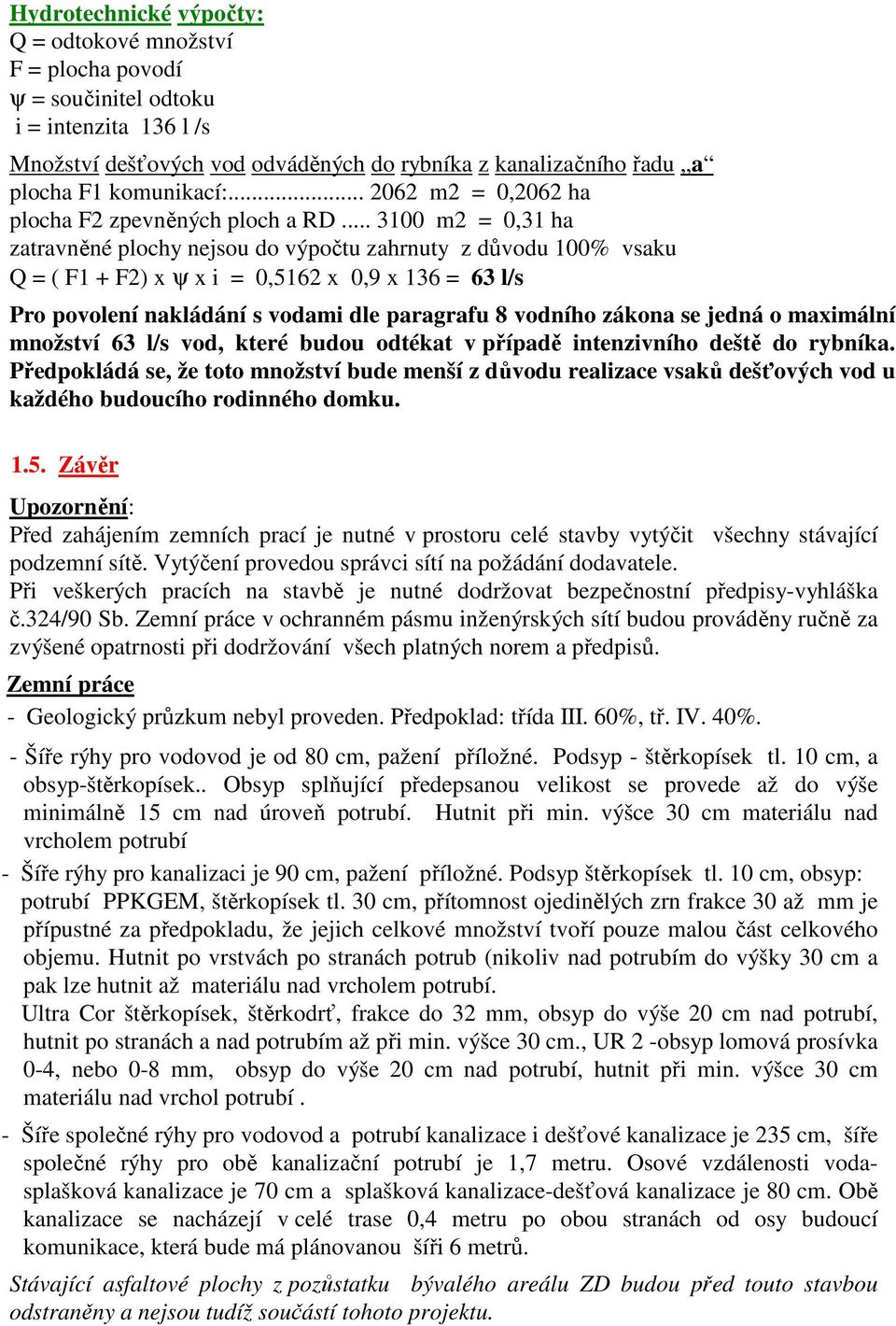

13 Hydrotechnické výpočty: Q = odtokové množství F = plocha povodí ψ = součinitel odtoku i = intenzita 136 l /s Množství dešťových vod odváděných do rybníka z kanalizačního řadu a plocha F1 komunikací: m2 = 0,2062 ha plocha F2 zpevněných ploch a RD m2 = 0,31 ha zatravněné plochy nejsou do výpočtu zahrnuty z důvodu 100% vsaku Q = ( F1 + F2) x ψ x i = 0,5162 x 0,9 x 136 = 63 l/s Pro povolení nakládání s vodami dle paragrafu 8 vodního zákona se jedná o maximální množství 63 l/s vod, které budou odtékat v případě intenzivního deště do rybníka. Předpokládá se, že toto množství bude menší z důvodu realizace vsaků dešťových vod u každého budoucího rodinného domku Závěr Upozornění: Před zahájením zemních prací je nutné v prostoru celé stavby vytýčit všechny stávající podzemní sítě. Vytýčení provedou správci sítí na požádání dodavatele. Při veškerých pracích na stavbě je nutné dodržovat bezpečnostní předpisy-vyhláška č.324/90 Sb. Zemní práce v ochranném pásmu inženýrských sítí budou prováděny ručně za zvýšené opatrnosti při dodržování všech platných norem a předpisů. Zemní práce - Geologický průzkum nebyl proveden. Předpoklad: třída III. 60%, tř. IV. 40%. - Šíře rýhy pro vodovod je od 80 cm, pažení příložné. Podsyp - štěrkopísek tl. 10 cm, a obsyp-štěrkopísek.. Obsyp splňující předepsanou velikost se provede až do výše minimálně 15 cm nad úroveň potrubí. Hutnit při min. výšce 30 cm materiálu nad vrcholem potrubí - Šíře rýhy pro kanalizaci je 90 cm, pažení příložné. Podsyp štěrkopísek tl. 10 cm, obsyp: potrubí PPKGEM, štěrkopísek tl. 30 cm, přítomnost ojedinělých zrn frakce 30 až mm je přípustné za předpokladu, že jejich celkové množství tvoří pouze malou část celkového objemu. Hutnit po vrstvách po stranách potrub (nikoliv nad potrubím do výšky 30 cm a pak lze hutnit až materiálu nad vrcholem potrubí. Ultra Cor štěrkopísek, štěrkodrť, frakce do 32 mm, obsyp do výše 20 cm nad potrubí, hutnit po stranách a nad potrubím až při min. výšce 30 cm., UR 2 -obsyp lomová prosívka 0-4, nebo 0-8 mm, obsyp do výše 20 cm nad potrubí, hutnit při min. výšce 30 cm materiálu nad vrchol potrubí. - Šíře společné rýhy pro vodovod a potrubí kanalizace i dešťové kanalizace je 235 cm, šíře společné rýhy pro obě kanalizační potrubí je 1,7 metru. Osové vzdálenosti vodasplašková kanalizace je 70 cm a splašková kanalizace-dešťová kanalizace je 80 cm. Obě kanalizace se nacházejí v celé trase 0,4 metru po obou stranách od osy budoucí komunikace, která bude má plánovanou šíři 6 metrů. Stávající asfaltové plochy z pozůstatku bývalého areálu ZD budou před touto stavbou odstraněny a nejsou tudíž součástí tohoto projektu.

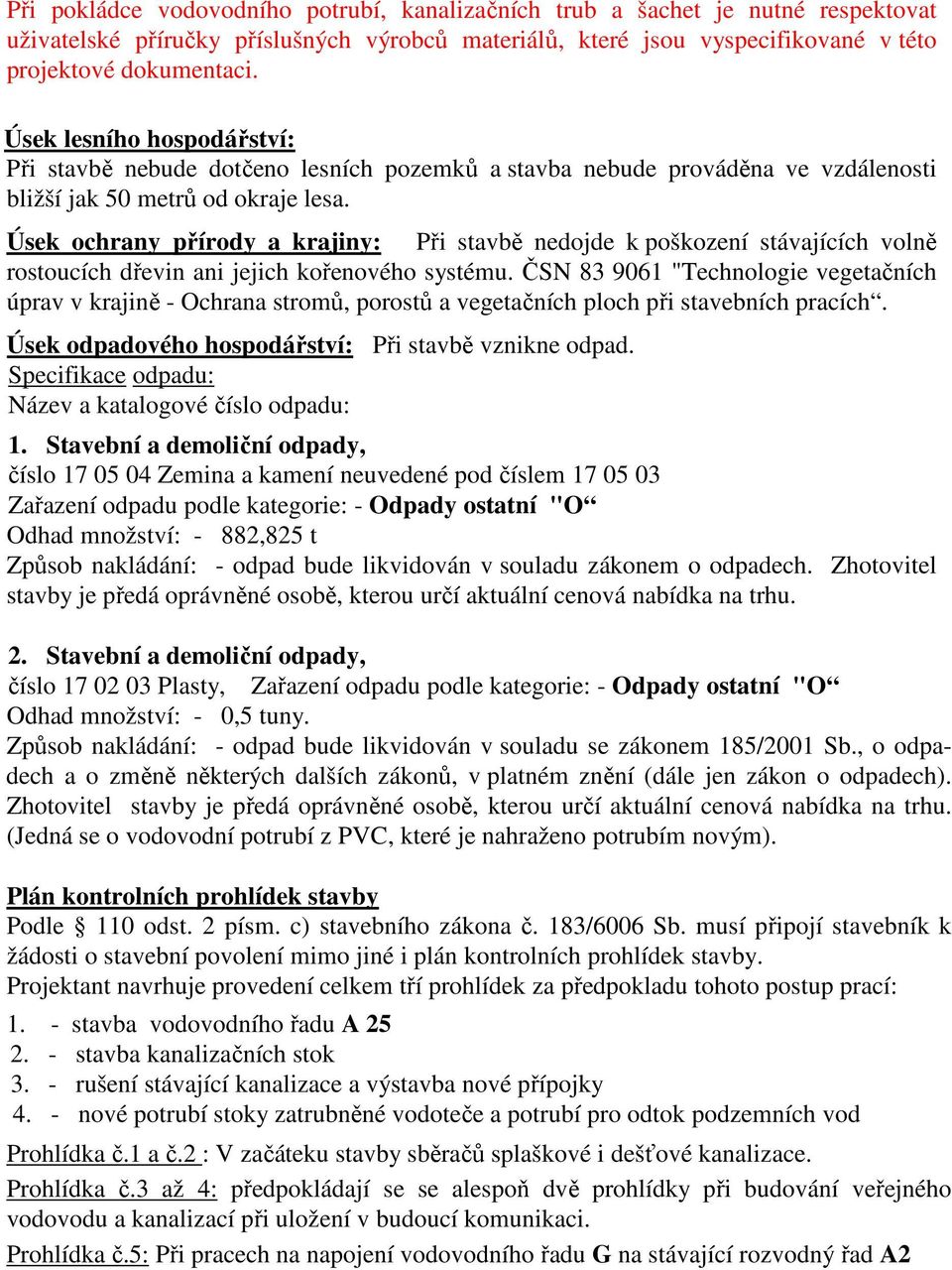

14 Při pokládce vodovodního potrubí, kanalizačních trub a šachet je nutné respektovat uživatelské příručky příslušných výrobců materiálů, které jsou vyspecifikované v této projektové dokumentaci. Úsek lesního hospodářství: Při stavbě nebude dotčeno lesních pozemků a stavba nebude prováděna ve vzdálenosti bližší jak 50 metrů od okraje lesa. Úsek ochrany přírody a krajiny: Při stavbě nedojde k poškození stávajících volně rostoucích dřevin ani jejich kořenového systému. ČSN "Technologie vegetačních úprav v krajině - Ochrana stromů, porostů a vegetačních ploch při stavebních pracích. Úsek odpadového hospodářství: Při stavbě vznikne odpad. Specifikace odpadu: Název a katalogové číslo odpadu: 1. Stavební a demoliční odpady, číslo Zemina a kamení neuvedené pod číslem Zařazení odpadu podle kategorie: - Odpady ostatní "O Odhad množství: - 882,825 t Způsob nakládání: - odpad bude likvidován v souladu zákonem o odpadech. Zhotovitel stavby je předá oprávněné osobě, kterou určí aktuální cenová nabídka na trhu. 2. Stavební a demoliční odpady, číslo Plasty, Zařazení odpadu podle kategorie: - Odpady ostatní "O Odhad množství: - 0,5 tuny. Způsob nakládání: - odpad bude likvidován v souladu se zákonem 185/2001 Sb., o odpadech a o změně některých dalších zákonů, v platném znění (dále jen zákon o odpadech). Zhotovitel stavby je předá oprávněné osobě, kterou určí aktuální cenová nabídka na trhu. (Jedná se o vodovodní potrubí z PVC, které je nahraženo potrubím novým). Plán kontrolních prohlídek stavby Podle 110 odst. 2 písm. c) stavebního zákona č. 183/6006 Sb. musí připojí stavebník k žádosti o stavební povolení mimo jiné i plán kontrolních prohlídek stavby. Projektant navrhuje provedení celkem tří prohlídek za předpokladu tohoto postup prací: 1. - stavba vodovodního řadu A stavba kanalizačních stok 3. - rušení stávající kanalizace a výstavba nové přípojky 4. - nové potrubí stoky zatrubněné vodoteče a potrubí pro odtok podzemních vod Prohlídka č.1 a č.2 : V začáteku stavby sběračů splaškové i dešťové kanalizace. Prohlídka č.3 až 4: předpokládají se se alespoň dvě prohlídky při budování veřejného vodovodu a kanalizací při uložení v budoucí komunikaci. Prohlídka č.5: Při pracech na napojení vodovodního řadu G na stávající rozvodný řad A2

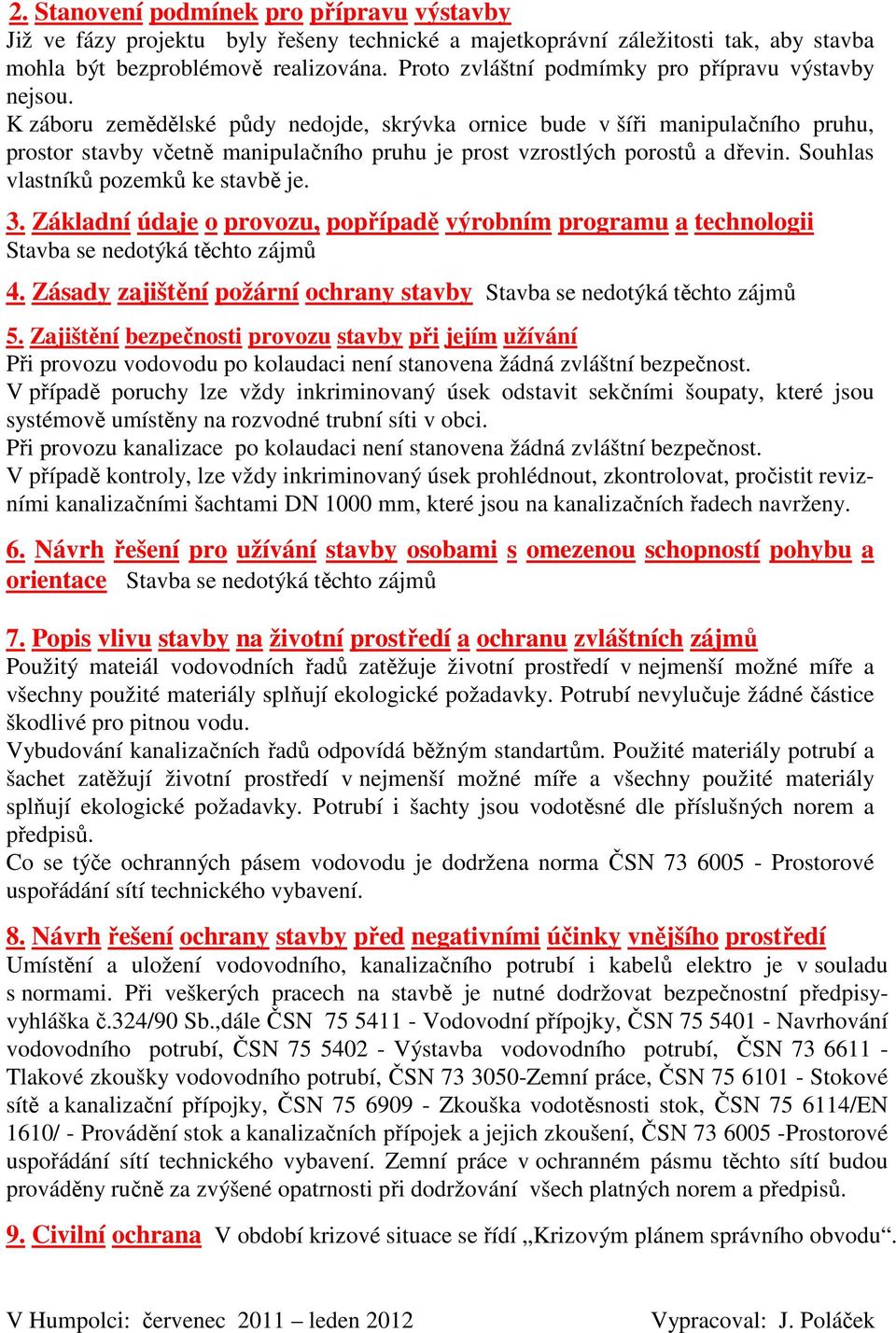

15 2. Stanovení podmínek pro přípravu výstavby Již ve fázy projektu byly řešeny technické a majetkoprávní záležitosti tak, aby stavba mohla být bezproblémově realizována. Proto zvláštní podmímky pro přípravu výstavby nejsou. K záboru zemědělské půdy nedojde, skrývka ornice bude v šíři manipulačního pruhu, prostor stavby včetně manipulačního pruhu je prost vzrostlých porostů a dřevin. Souhlas vlastníků pozemků ke stavbě je. 3. Základní údaje o provozu, popřípadě výrobním programu a technologii Stavba se nedotýká těchto zájmů 4. Zásady zajištění požární ochrany stavby Stavba se nedotýká těchto zájmů 5. Zajištění bezpečnosti provozu stavby při jejím užívání Při provozu vodovodu po kolaudaci není stanovena žádná zvláštní bezpečnost. V případě poruchy lze vždy inkriminovaný úsek odstavit sekčními šoupaty, které jsou systémově umístěny na rozvodné trubní síti v obci. Při provozu kanalizace po kolaudaci není stanovena žádná zvláštní bezpečnost. V případě kontroly, lze vždy inkriminovaný úsek prohlédnout, zkontrolovat, pročistit revizními kanalizačními šachtami DN 1000 mm, které jsou na kanalizačních řadech navrženy. 6. Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace Stavba se nedotýká těchto zájmů 7. Popis vlivu stavby na životní prostředí a ochranu zvláštních zájmů Použitý mateiál vodovodních řadů zatěžuje životní prostředí v nejmenší možné míře a všechny použité materiály splňují ekologické požadavky. Potrubí nevylučuje žádné částice škodlivé pro pitnou vodu. Vybudování kanalizačních řadů odpovídá běžným standartům. Použité materiály potrubí a šachet zatěžují životní prostředí v nejmenší možné míře a všechny použité materiály splňují ekologické požadavky. Potrubí i šachty jsou vodotěsné dle příslušných norem a předpisů. Co se týče ochranných pásem vodovodu je dodržena norma ČSN Prostorové uspořádání sítí technického vybavení. 8. Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí Umístění a uložení vodovodního, kanalizačního potrubí i kabelů elektro je v souladu s normami. Při veškerých pracech na stavbě je nutné dodržovat bezpečnostní předpisyvyhláška č.324/90 Sb.,dále ČSN Vodovodní přípojky, ČSN Navrhování vodovodního potrubí, ČSN Výstavba vodovodního potrubí, ČSN Tlakové zkoušky vodovodního potrubí, ČSN Zemní práce, ČSN Stokové sítě a kanalizační přípojky, ČSN Zkouška vodotěsnosti stok, ČSN /EN 1610/ - Provádění stok a kanalizačních přípojek a jejich zkoušení, ČSN Prostorové uspořádání sítí technického vybavení. Zemní práce v ochranném pásmu těchto sítí budou prováděny ručně za zvýšené opatrnosti při dodržování všech platných norem a předpisů. 9. Civilní ochrana V období krizové situace se řídí Krizovým plánem správního obvodu. V Humpolci: červenec 2011 leden 2012 Vypracoval: J. Poláček
