1 Provozní návod Wippsäge 700 Před uveden m stroje do činnosti bezpodm nečně přeč st provozn návod! D /20

2 POZOR Stroj smí být používán jen osobami, které jsou seznámeny s funkcí a možnostmi nebezpečí stroje a rovněž s provozním návodem. Údaje o technických datech, rozměrech, vyobrazen ch zař zen a změnách bezpečnostně-technických norem podléhaj vývoji a nejsou proto v žádném př padě závazně pro dodávku. Tiskové a obsahové chyby vyhrazeny.

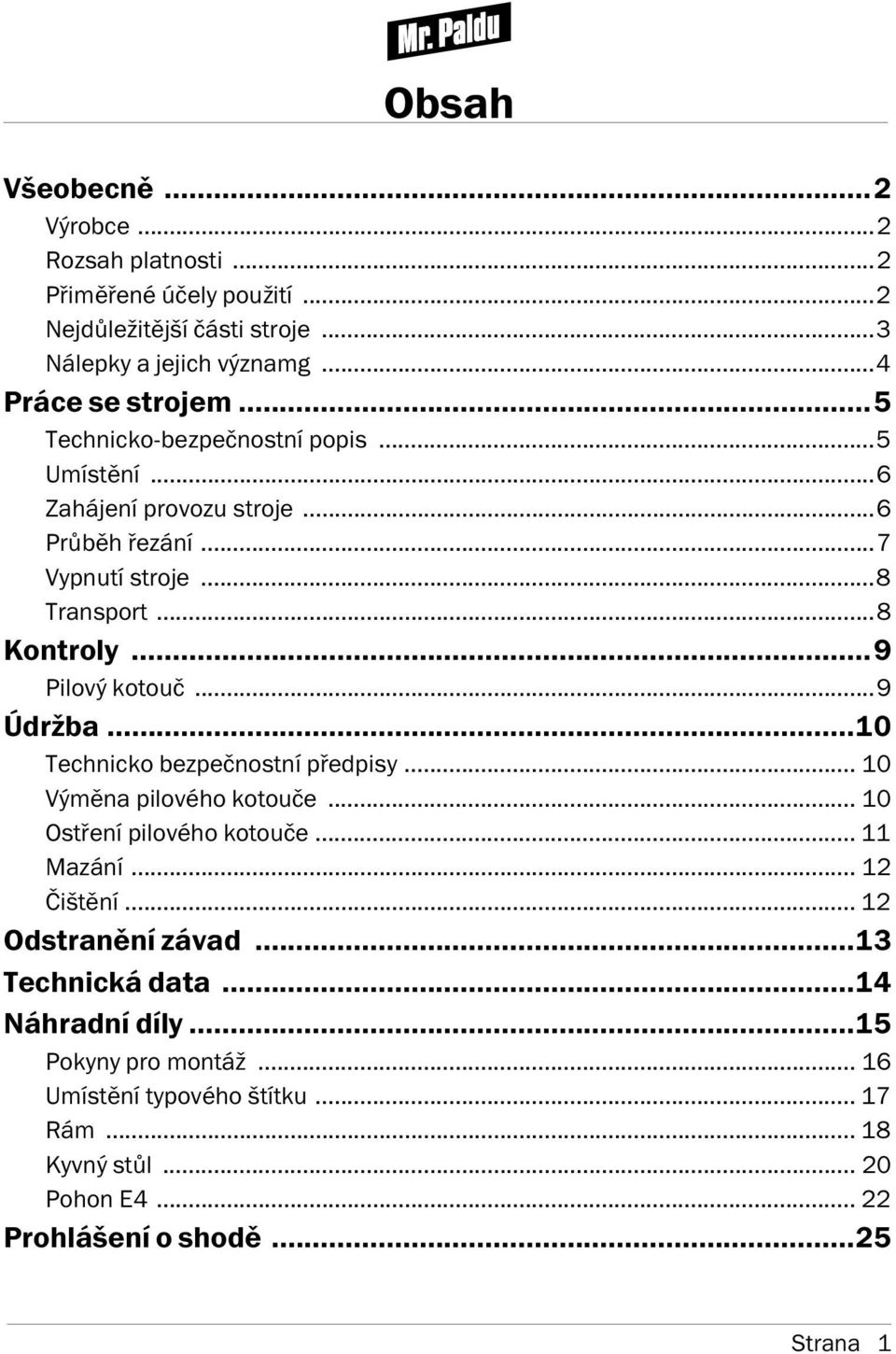

3 Obsah Všeobecně...2 Výrobce...2 Rozsah platnosti...2 Přiměřené účely použit...2 Nejdůležitějš části stroje...3 Nálepky a jejich významg...4 Práce se strojem...5 Technicko-bezpečnostn popis...5 Um stěn...6 Zahájen provozu stroje...6 Průběh řezán...7 Vypnut stroje...8 Transport...8 Kontroly...9 Pilový kotouč...9 Údržba...10 Technicko bezpečnostn předpisy Výměna pilového kotouče Ostřen pilového kotouče Mazán Čištěn Odstraněn závad...13 Technická data...14 Náhradn d ly...15 Pokyny pro montáž Um stěn typového št tku Rám Kyvný stůl Pohon E Prohlášen o shodě...25 Strana 1

4 Všeobecně Všeobecně Výrobce Posch Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Telefax: +43 (0) 3452/ Rozsah platnosti Tento provozn návod plat pro následuj c stroje: Č slo stroje a Typy strojů Mr. Paldu M1330 Wippsäge 700 E4 Tabulka 1: Typy strojů a....číslo zboží je vyznačeno na typovém štítku stroje. Přiměřené účely použit Kruhová pila je stroj, se kterým je možné řezat palivové dřevo na kyvném stole: Minimáln průměr dřeva: 2 cm Maximáln průměr dřeva: 23cm 35 cm v obráceném řezu Minimáln řezná délka: 10 cm Maximáln délka dřeva: 2 m Položit vždy jen jedno poleno do kyvného stolu! Strana 2

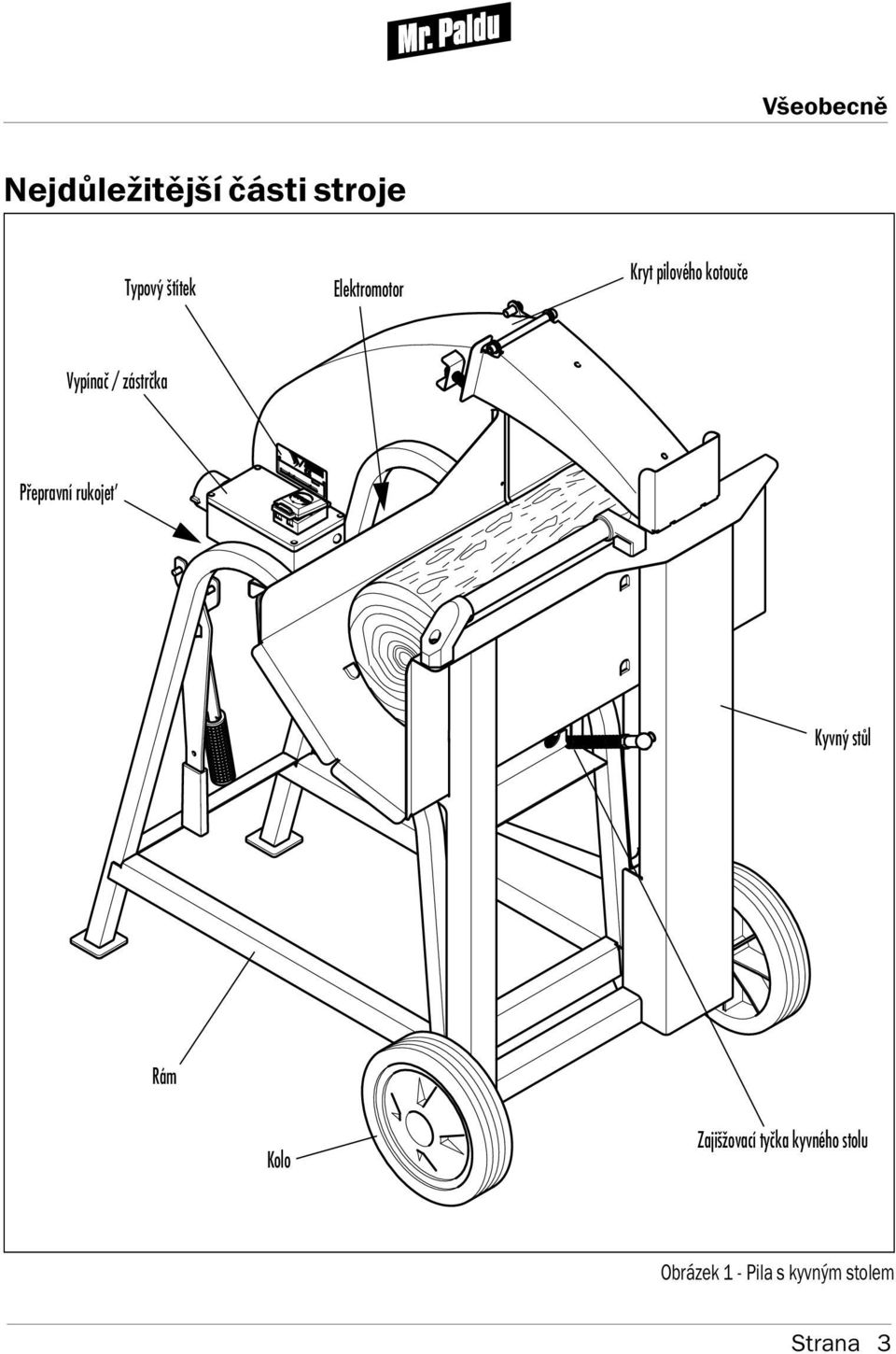

5 Všeobecně Nejdůležitějš části stroje Typový štítek Elektromotor Kryt pilového kotouče Vypínač / zástrčka Přepravní rukojet Kyvný stůl Rám Kolo Zajišžovací tyčka kyvného stolu Obrázek 1 - Pila s kyvným stolem Strana 3

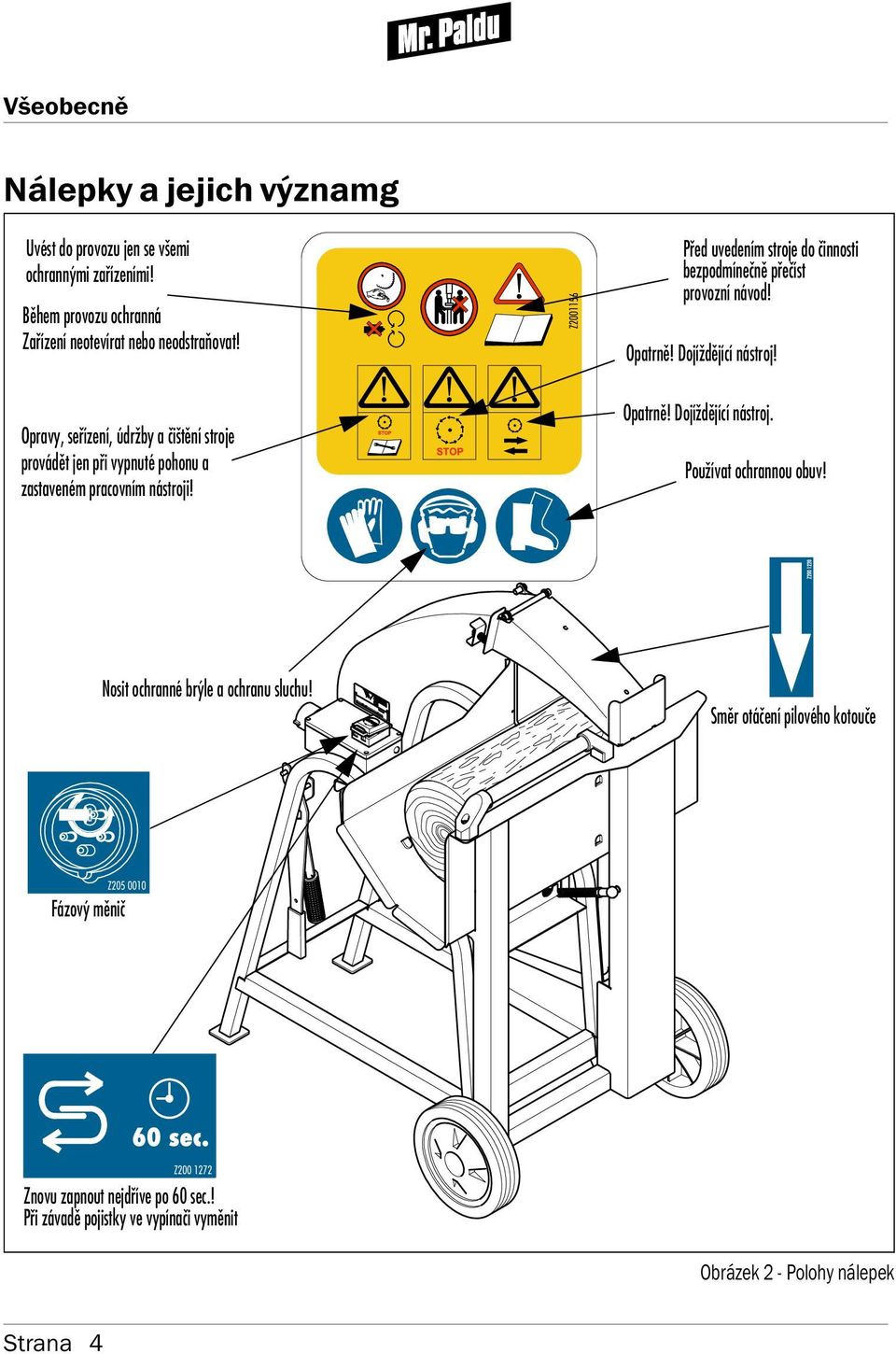

6 Všeobecně Nálepky a jejich významg Uvést do provozu jen se všemi ochrannými zařízeními! Během provozu ochranná Zařízení neotevírat nebo neodstraňovat! Opravy, seřízení, údržby a čištění stroje provádět jen při vypnuté pohonu a zastaveném pracovním nástroji! Před uvedením stroje do činnosti bezpodmínečně přečíst provozní návod! Opatrně! Dojíždějící nástroj! Opatrně! Dojíždějící nástroj. Používat ochrannou obuv! Nosit ochranné brýle a ochranu sluchu! Směr otáčení pilového kotouče Fázový měnič Znovu zapnout nejdříve po 60 sec.! Při závadě pojistky ve vypínači vyměnit Obrázek 2 - Polohy nálepek Strana 4

7 Práce se strojem Práce se strojem Technicko-bezpečnostn popis Se strojem sm pracovat jen osoby, které jsou seznámeny s funkčnost stroje, nebezpeč m stroje a s provozn m návodem. Minimáln věk obsluhy stroje je 18 let. Kruhovou pilu postavit jen na rovnou a pevnou zem. Při práci nosit ochrannou obuv. Nosit ochranu sluchu a ochranné brýle. Řádně zapnutý pracovn oděv (nikoliv plandavý). Před zapnut m stroje odložit prstýnky, řet zky, náramkové hodinky atd. Nikdy nepracovat s ochrannou rukavic bl zko pilového kotouče. Se stroje sm pracovat vždy jen jedna osoba. Nikdy nepouž vat vadný elektrický př vod. Dbejte na to, aby byl pracovn prostor dostatečně osvětlen, špatné osvětlen může zvýšit nebezpeč úrazu. Stroje s pohonem elektromotorem neuvádět do provozu v dešti, zde může doj t k poškozen vyp nače př p. elektromotoru. Pracujte opatrně! Kvůli nesprávné manipulaci může doj t na základě rotuj c ho pilového kotouče k těžkým úrazům. Při vyskytnutém nebezpeč ihned vypnout stroj NOT-AUS vyp načem. Nikdy nepracovat bez ochranných pomůcek. Nikdy nepouž vejte poškozené, prasklé nebo deformované pilové kotouče. Při pracovn m přem stěn stroje vždy vypnout pohon a stroj odpojit od elektrické s tě. Nikdy nenechat stroj běžet bez dozoru. Kotoučovou pilu nepouž vat v uzavřených prostorách. Práce na elektrickém zař zen stroje sm provádět jen osoba k tomu určená (elektrikář). Předepsaný průměr pilového kotouče: 700 mm min. 690 mm Použ vejte jen origináln náhradn d ly Mr. PALDU. Upozorněn na hlučnost V praktickém použit při řezán palivového dřeva nebo stavebn ho dřeva je hladina zvuku db přiměřeně spoč tána na sluch obsluhy. Odtud je nutné nosit ochranu sluchu. Strana 5

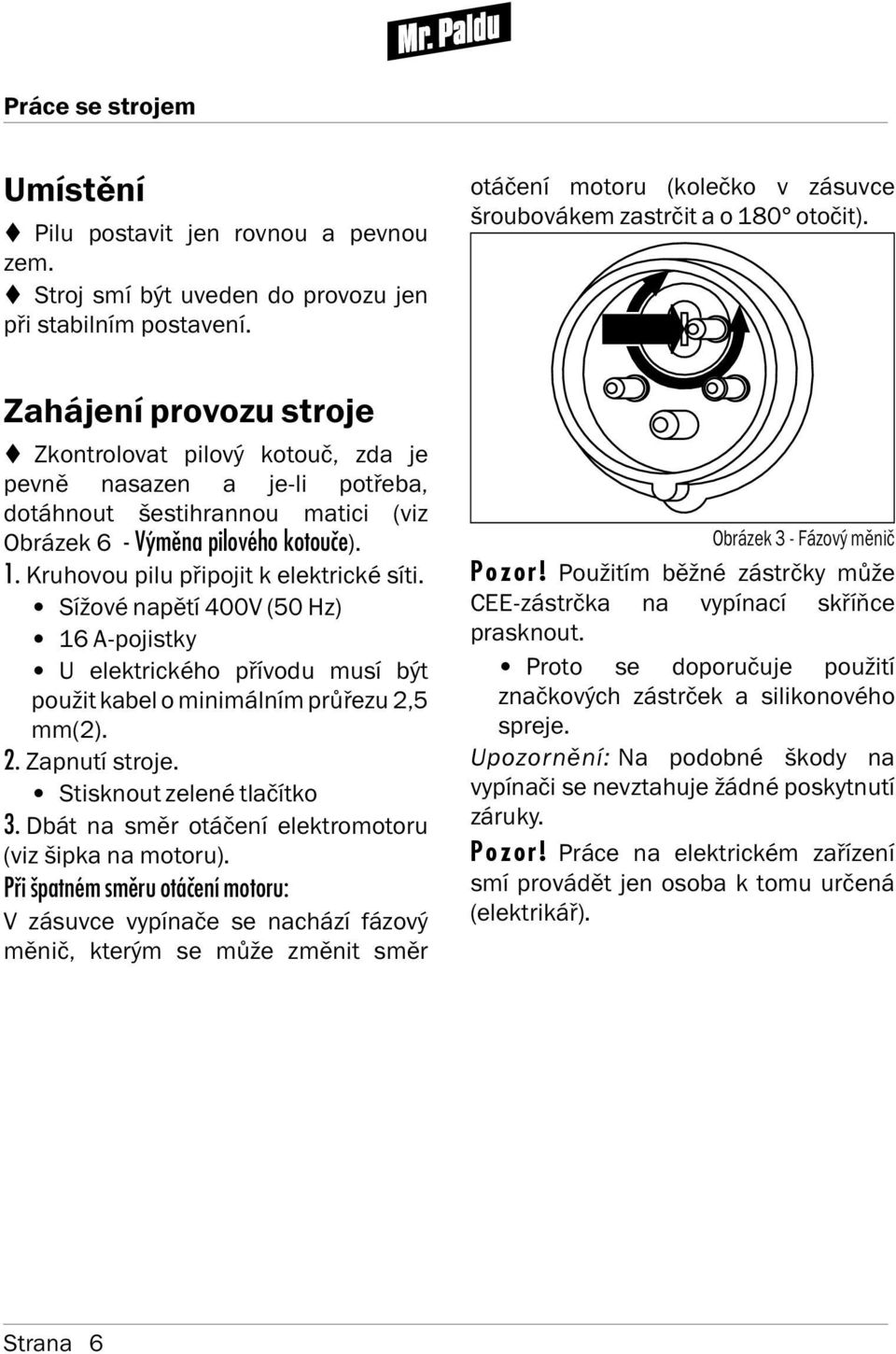

8 Práce se strojem Um stěn Pilu postavit jen rovnou a pevnou zem. Stroj sm být uveden do provozu jen při stabiln m postaven. Zahájen provozu stroje Zkontrolovat pilový kotouč, zda je pevně nasazen a je-li potřeba, dotáhnout šestihrannou matici (viz Obrázek 6 - Výměna pilového kotouče). 1. Kruhovou pilu připojit k elektrické s ti. S žové napět 400V (50 Hz) 16 A-pojistky U elektrického př vodu mus být použit kabel o minimáln m průřezu 2,5 mm(2). 2. Zapnut stroje. Stisknout zelené tlač tko 3. Dbát na směr otáčen elektromotoru (viz šipka na motoru). Při špatném směru otáčení motoru: V zásuvce vyp nače se nacház fázový měnič, kterým se může změnit směr otáčen motoru (kolečko v zásuvce šroubovákem zastrčit a o 180 otočit). Obrázek 3 - Fázový měnič Pozor! Použit m běžné zástrčky může CEE-zástrčka na vyp nac skř ňce prasknout. Proto se doporučuje použit značkových zástrček a silikonového spreje. Upozorněn : Na podobné škody na vyp nači se nevztahuje žádné poskytnut záruky. Pozor! Práce na elektrickém zař zen sm provádět jen osoba k tomu určená (elektrikář). Strana 6

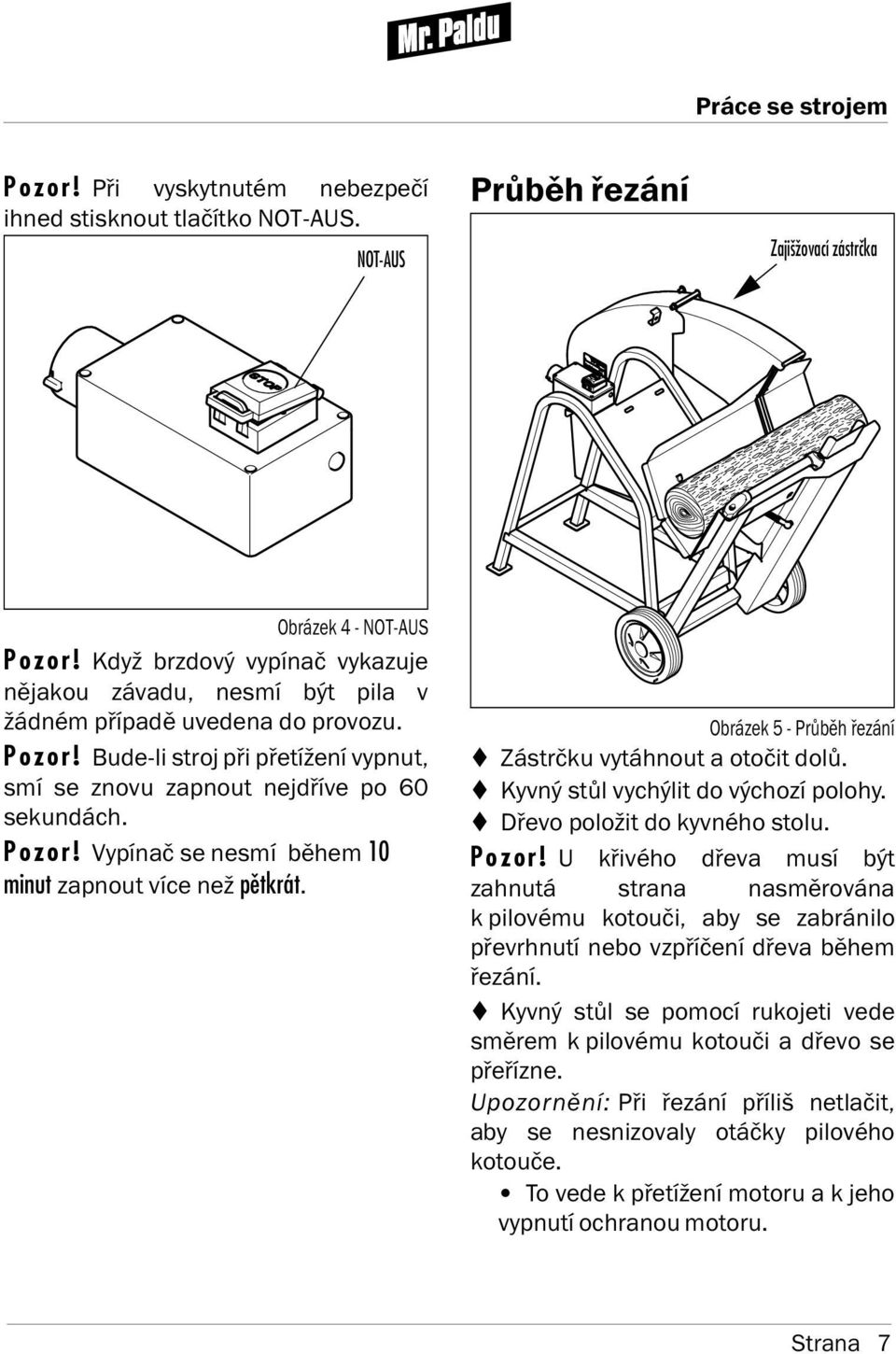

9 Práce se strojem Pozor! Při vyskytnutém nebezpeč ihned stisknout tlač tko NOT-AUS. NOT-AUS Průběh řezán Zajišžovací zástrčka Obrázek 4 - NOT-AUS Pozor! Když brzdový vyp nač vykazuje nějakou závadu, nesm být pila v žádném př padě uvedena do provozu. Pozor! Bude-li stroj při přet žen vypnut, sm se znovu zapnout nejdř ve po 60 sekundách. Pozor! Vyp nač se nesm během 10 minut zapnout v ce než pětkrát. Obrázek 5 - Průběh řezán Zástrčku vytáhnout a otočit dolů. Kyvný stůl vychýlit do výchoz polohy. Dřevo položit do kyvného stolu. Pozor! U křivého dřeva mus být zahnutá strana nasměrována k pilovému kotouči, aby se zabránilo převrhnut nebo vzpř čen dřeva během řezán. Kyvný stůl se pomoc rukojeti vede směrem k pilovému kotouči a dřevo se přeř zne. Upozorněn : Při řezán př liš netlačit, aby se nesnizovaly otáčky pilového kotouče. To vede k přet žen motoru a k jeho vypnut ochranou motoru. Strana 7

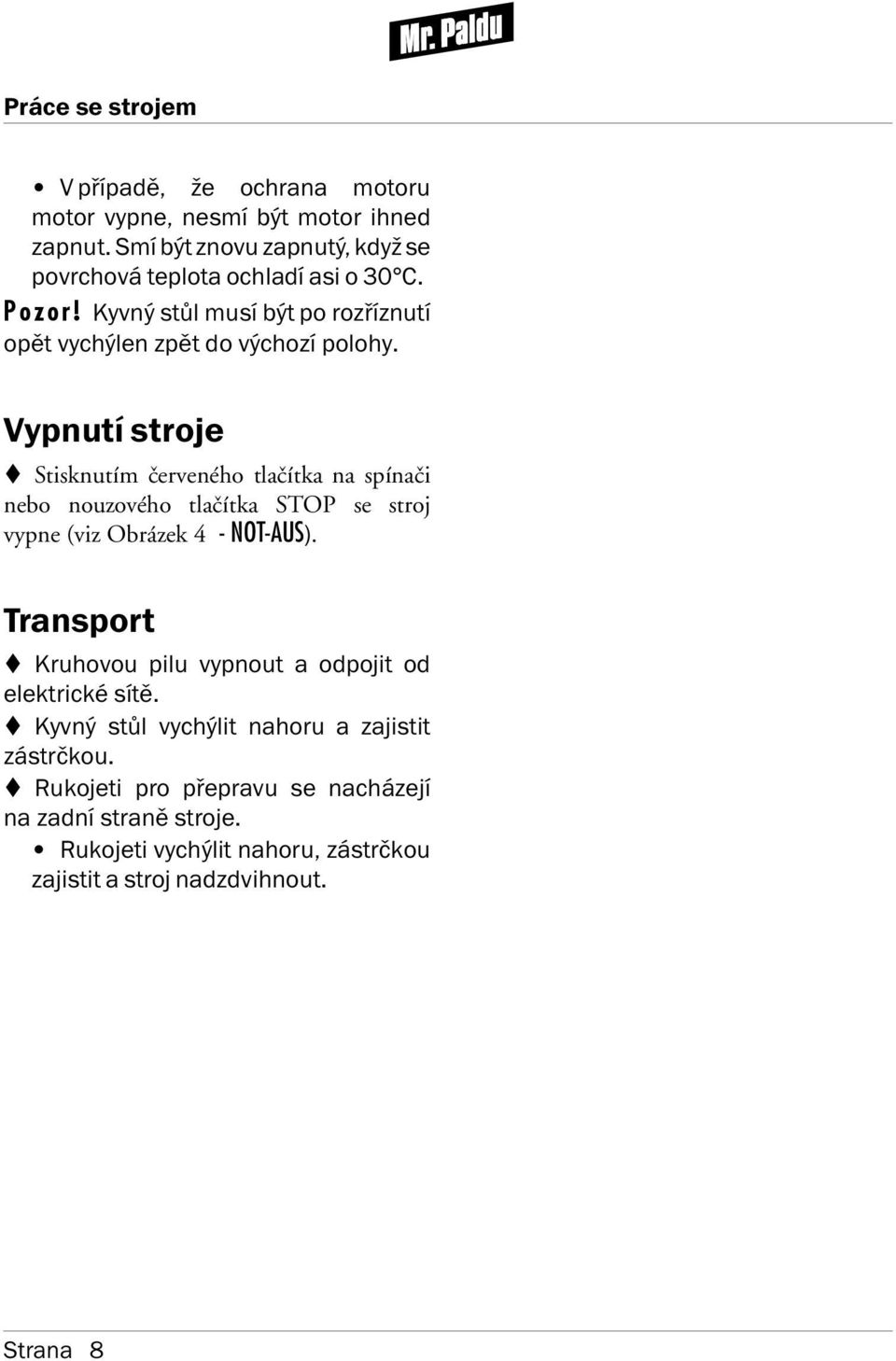

10 Práce se strojem V př padě, že ochrana motoru motor vypne, nesm být motor ihned zapnut. Sm být znovu zapnutý, když se povrchová teplota ochlad asi o 30 C. Pozor! Kyvný stůl mus být po rozř znut opět vychýlen zpět do výchoz polohy. Vypnut stroje Stisknutím červeného tlačítka na spínači nebo nouzového tlačítka STOP se stroj vypne (viz Obrázek 4 - NOT-AUS). Transport Kruhovou pilu vypnout a odpojit od elektrické s tě. Kyvný stůl vychýlit nahoru a zajistit zástrčkou. Rukojeti pro přepravu se nacházej na zadn straně stroje. Rukojeti vychýlit nahoru, zástrčkou zajistit a stroj nadzdvihnout. Strana 8

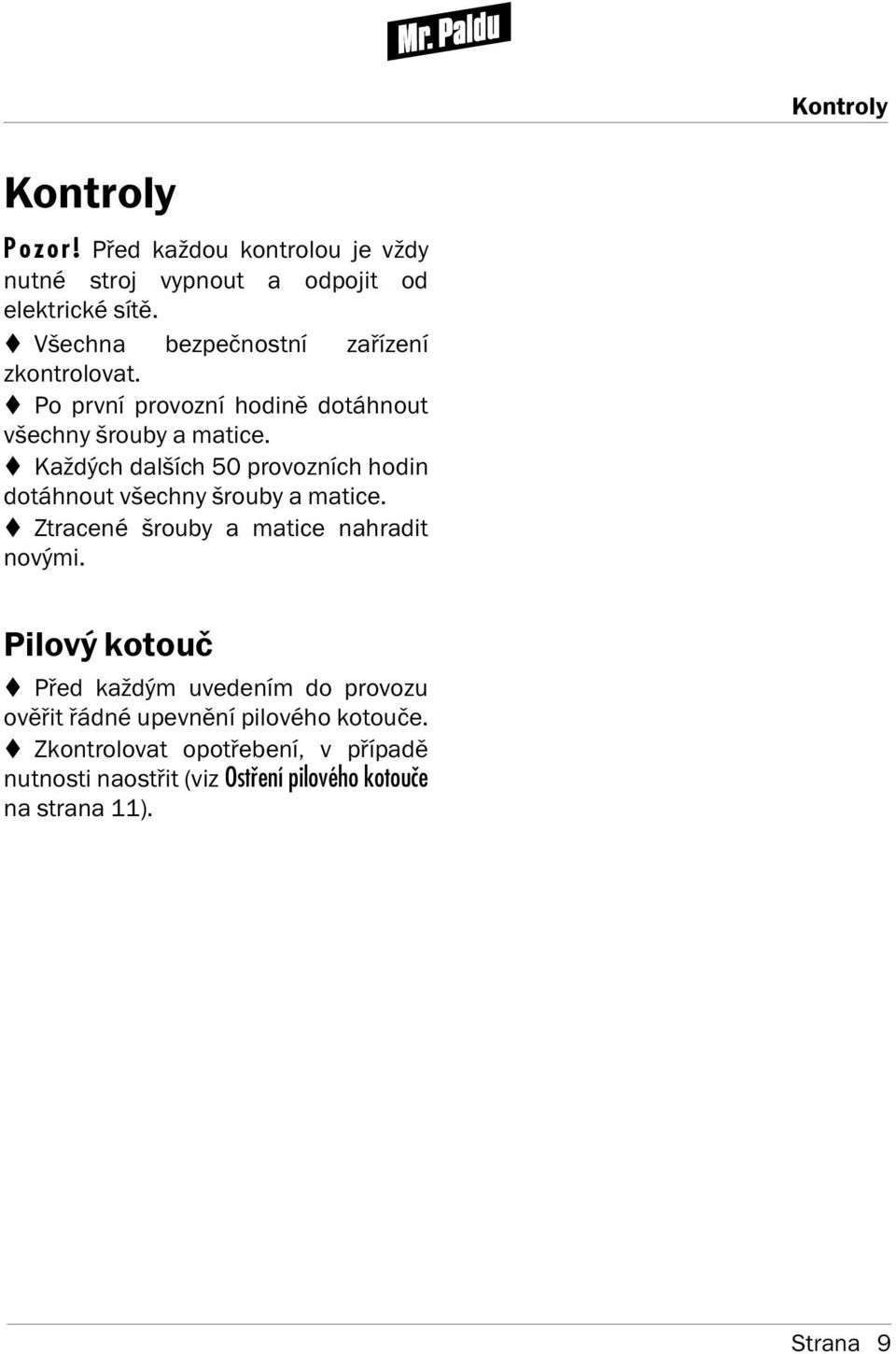

11 Kontroly Kontroly Pozor! Před každou kontrolou je vždy nutné stroj vypnout a odpojit od elektrické s tě. Všechna bezpečnostn zař zen zkontrolovat. Po prvn provozn hodině dotáhnout všechny šrouby a matice. Každých dalš ch 50 provozn ch hodin dotáhnout všechny šrouby a matice. Ztracené šrouby a matice nahradit novými. Pilový kotouč Před každým uveden m do provozu ověřit řádné upevněn pilového kotouče. Zkontrolovat opotřeben, v př padě nutnosti naostřit (viz Ostření pilového kotouče na strana 11). Strana 9

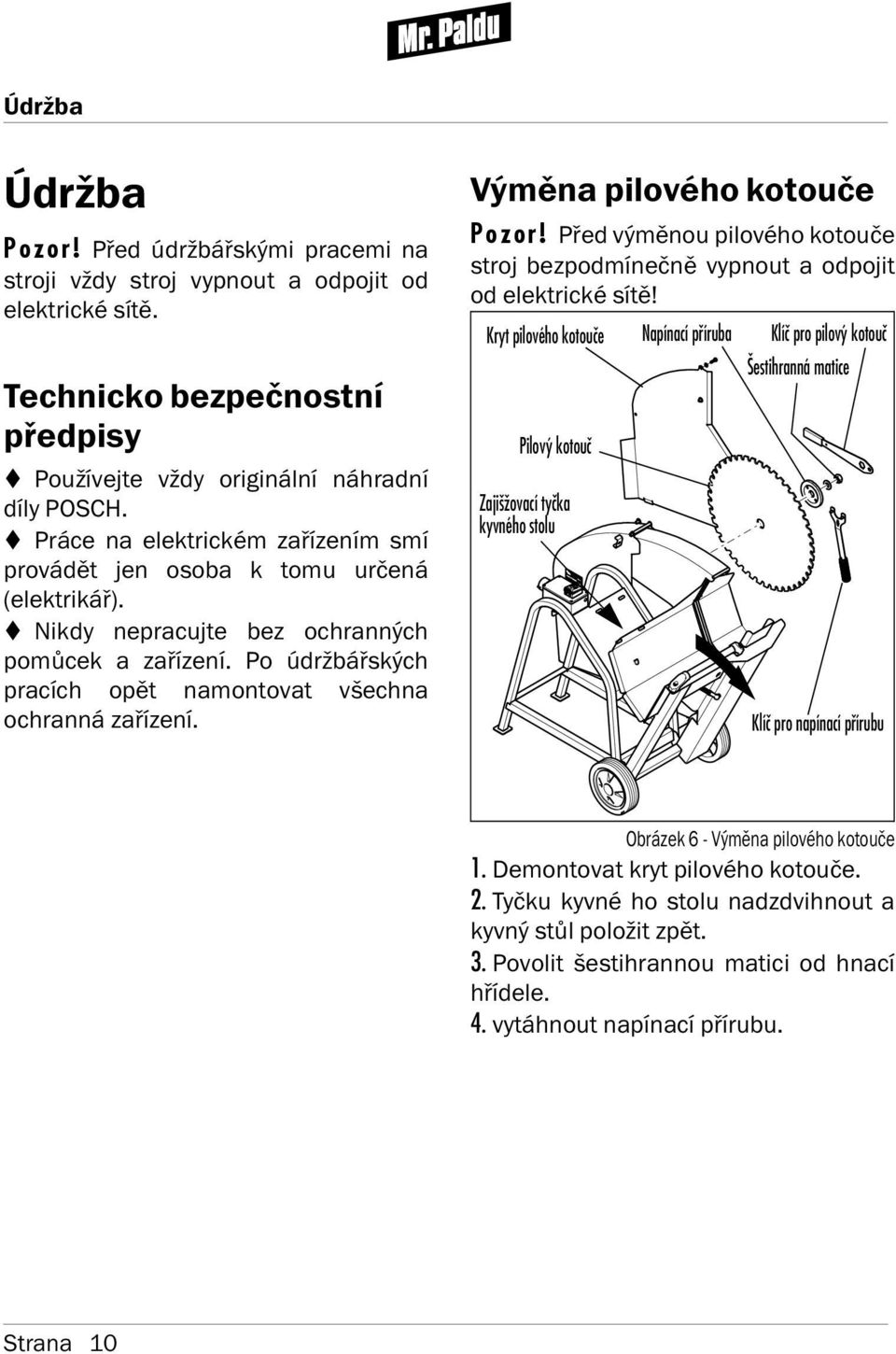

12 Údržba Údržba Pozor! Před údržbářskými pracemi na stroji vždy stroj vypnout a odpojit od elektrické s tě. Technicko bezpečnostn předpisy Použ vejte vždy origináln náhradn d ly POSCH. Práce na elektrickém zař zen m sm provádět jen osoba k tomu určená (elektrikář). Nikdy nepracujte bez ochranných pomůcek a zař zen. Po údržbářských prac ch opět namontovat všechna ochranná zař zen. Výměna pilového kotouče Pozor! Před výměnou pilového kotouče stroj bezpodm nečně vypnout a odpojit od elektrické s tě! Kryt pilového kotouče Pilový kotouč Zajišžovací tyčka kyvného stolu Napínací příruba Klíč pro pilový kotouč Šestihranná matice Klíč pro napínací přírubu Obrázek 6 - Výměna pilového kotouče 1. Demontovat kryt pilového kotouče. 2. Tyčku kyvné ho stolu nadzdvihnout a kyvný stůl položit zpět. 3. Povolit šestihrannou matici od hnac hř dele. 4. vytáhnout nap nac př rubu. Strana 10

13 Údržba 5. Pilový kotouč vyměnit. Doporučujeme následuj c pilové kotouče: Č slo zbož Značka pilový kotouč o průměru 700 mm, vrtání o průměru 30 mm, jemné ozubení Z Widia Tabulka 2: Vhodné typy pilových kotoučů Pozor! Sm být použity jen pilové kotouče odpov daj c normě EN Pilový kotouč opět pevně dotáhnout a namontovat kryt. 7. Kyvný stůl zavěsit na tyčku kyvného stolu. Ostřen pilového kotouče Pilový kotouč z tvrdokovu Upozorněn : Pilový kotouč z tvrdokovu by měl být nabroušen z výrobn ho podniku, proto by mělo být dosaženo optimáln ho ostř. Upozornění k užívání vidiových pilových kotoučů Pilové kotouče z tvrdokovu se vyznačuj vysokou životnost. Tyto pilové kotouče jsou velice kvalitn strojn nástroje, proto je vždy nutné zacházet s nimi odpov daj c m způsobem. Mimo jiné plat : Osazen tvrdokovem je z důvodu mimořádné tvrdosti nutno chránit před vylamován m. Neodborné skladován může vést k poškozen hrotů zubů. Kotouč pily pokládat na pěnovou pryž apod. Neřezat hřeb ky, kovové svorky apod., které se mohou nacházet ve dřevě. Pilový kotouč nesm být vystavován úderům nebo nárazům. Před zapnut m motoru ověřit správný směr otáčen a přesný volnoběh pilového kotouče. Dob haj c pilové kotouče nesm být zastavovány vnějš m vlivem. Posuv nástroje mus vždy prob hat opatrně a souvisle, tzn. že je nutno zabránit trhavým řezným pohybům. Pilové kotouče čistit v pravidelných intervalech pomoc prostředků k odstraňován pryskyřice. Pozor! V př padě neodborného zacházen nelze uplatnit garančn nároky. Pilové kotouče znečištěné od smoly rovněž nelze vyměnit v rámci záruky! Upozorněn : Při volnoběhu vykazuje pilový kotouč z tvrdokovu sn ženou hladinu hluku. Při řezán však intenzita hluku závis na použitém druhu dřeva. Strana 11

14 Údržba Mazán Občas je třeba namazat tukem ložisko od kyvného stolu. Pilový kotouč se mus pravidelně nat rat olejem, aby se zabránilo tvorbě korozi. Čištěn Provádějte čištěn stroje v pravidelných intervalech, abyste dosáhli optimáln funkce a výkonu. Nový stroj (během prvn ch 3 měs ců) pouze ot rat houbou! Do této doby nen lak dostatečně vytvrzen a při čištěn vysokotlakými čistic mi zař zen mi by mohlo doj t k jeho poškozen. Strana 12

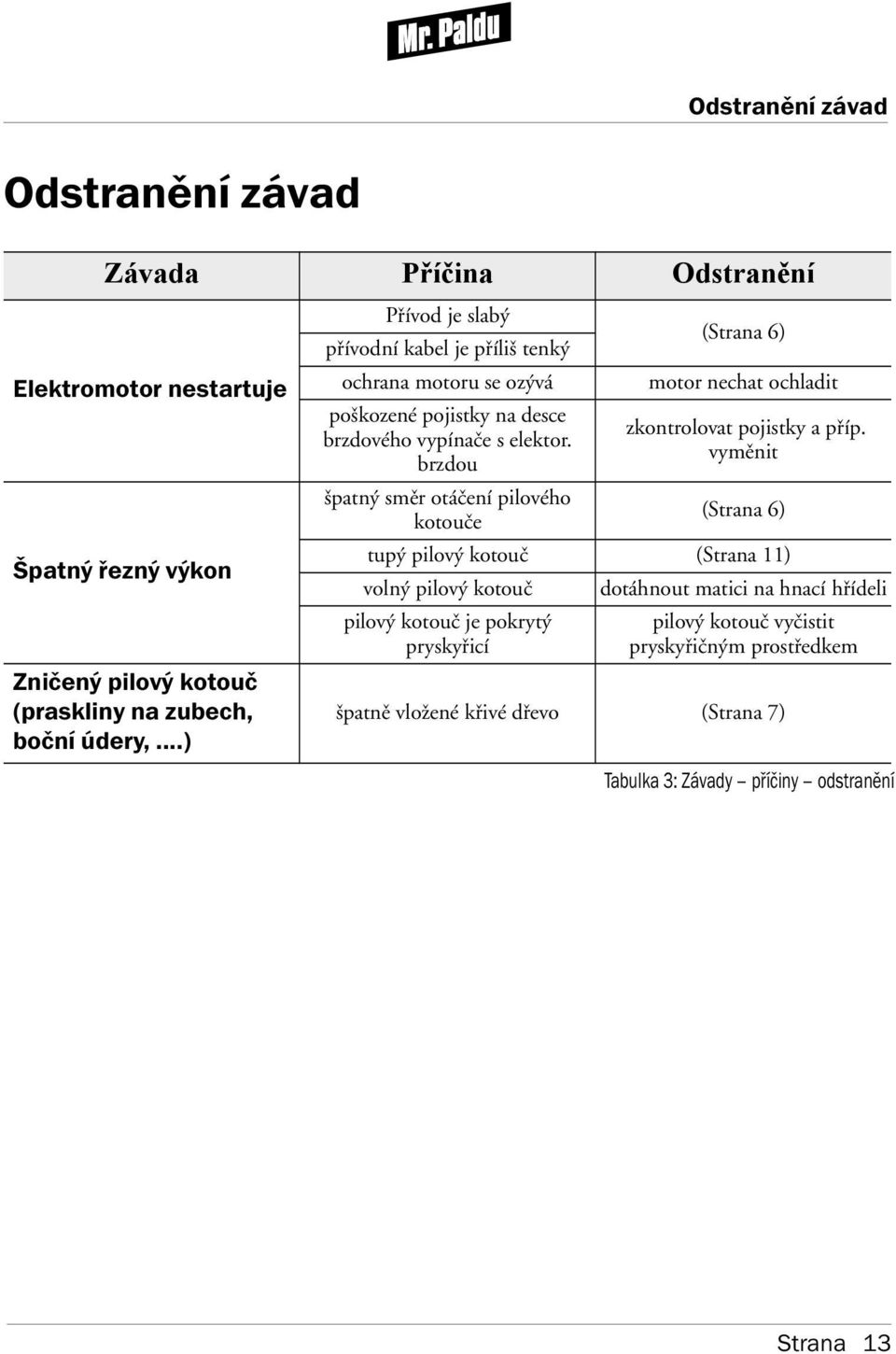

15 Odstraněn závad Odstraněn závad Závada Příčina Odstranění Elektromotor nestartuje Špatný řezný výkon Zničený pilový kotouč (praskliny na zubech, bočn údery,...) Přívod je slabý přívodní kabel je příliš tenký (Strana 6) ochrana motoru se ozývá motor nechat ochladit poškozené pojistky na desce zkontrolovat pojistky a příp. brzdového vypínače s elektor. vyměnit brzdou špatný směr otáčení pilového kotouče (Strana 6) tupý pilový kotouč (Strana 11) volný pilový kotouč dotáhnout matici na hnací hřídeli pilový kotouč je pokrytý pryskyřicí pilový kotouč vyčistit pryskyřičným prostředkem špatně vložené křivé dřevo (Strana 7) Tabulka 3: Závady př činy odstraněn Strana 13

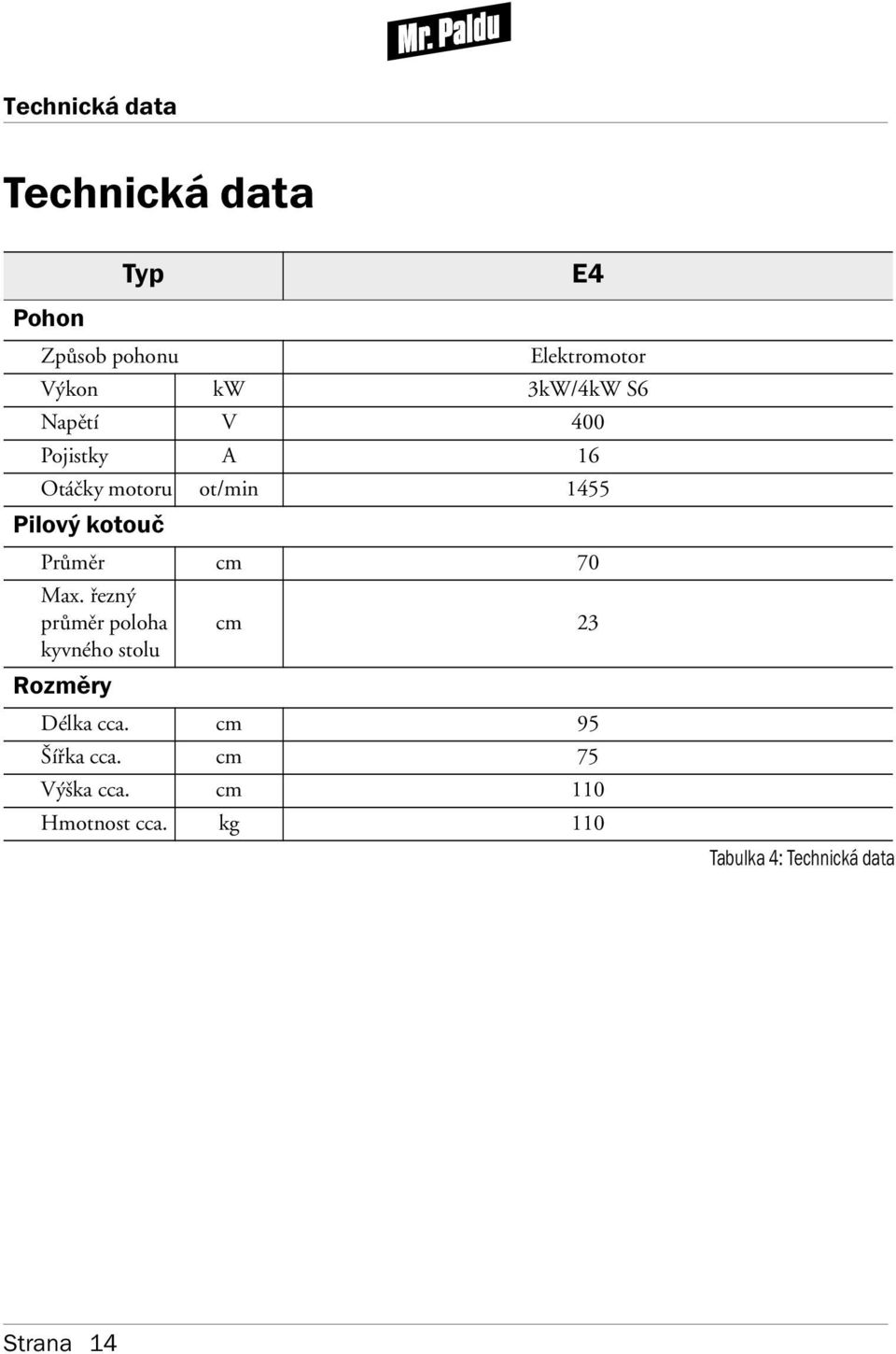

16 Technická data Technická data Pohon Typ Způsob pohonu Elektromotor Výkon kw 3kW/4kW S6 Napětí V 400 Pojistky A 16 Otáčky motoru ot/min 1455 Pilový kotouč Průměr cm 70 Max. řezný průměr poloha kyvného stolu cm 23 Rozměry E4 Délka cca. cm 95 Šířka cca. cm 75 Výška cca. cm 110 Hmotnost cca. kg 110 Tabulka 4: Technická data Strana 14

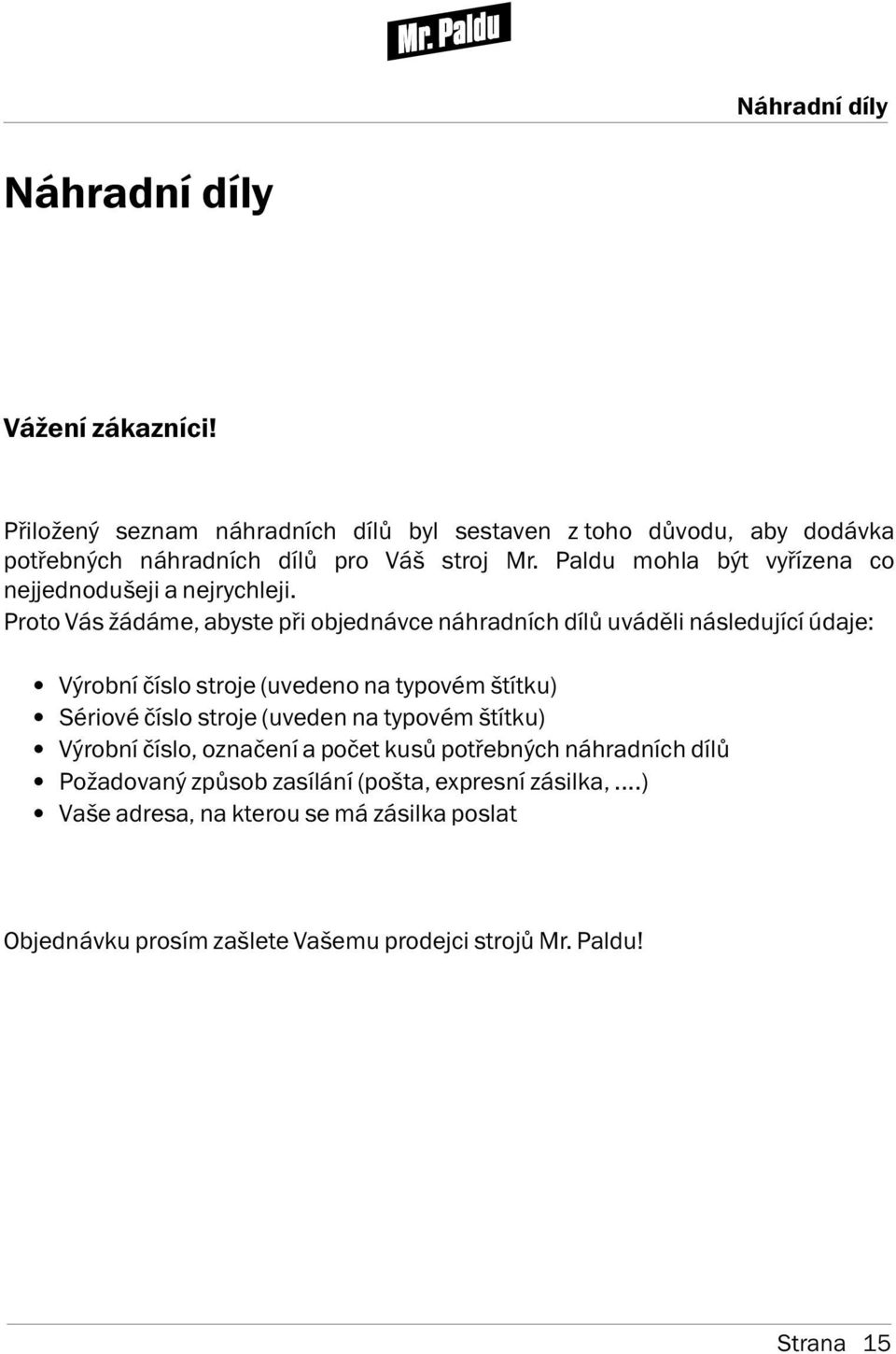

17 Náhradn d ly Náhradn d ly Vážen zákazn ci! Přiložený seznam náhradn ch d lů byl sestaven z toho důvodu, aby dodávka potřebných náhradn ch d lů pro Váš stroj Mr. Paldu mohla být vyř zena co nejjednodušeji a nejrychleji. Proto Vás žádáme, abyste při objednávce náhradn ch d lů uváděli následuj c údaje: Výrobn č slo stroje (uvedeno na typovém št tku) Sériové č slo stroje (uveden na typovém št tku) Výrobn č slo, označen a počet kusů potřebných náhradn ch d lů Požadovaný způsob zas lán (pošta, expresn zásilka,...) Vaše adresa, na kterou se má zásilka poslat Objednávku pros m zašlete Vašemu prodejci strojů Mr. Paldu! Strana 15

18 Náhradn d ly Pokyny pro montáž Ölfüllmenge / Oil capacity / Contenance huile en litres / Moeveelheid olie A...Getriebeöl / Transmission oil / Huile de boîtier / Machineolie B...Hydrauliköl / Hydraulic oil / Huile hydraulique / Hydrauliekolie T...Motoröl / motor oil / moteur huile / motor olie C...Schmieren / Lubricate / Huiler / Smeren Einfetten mittels Fettpresse / Grease with lubrication gun / Graisser à l aide d une pompe D...Mehrzweckfett (Wälzlager) / Universal grease (rolling bearing) / Graisse multiusage (roulements) / Lagervet E...Fett Mineralölbasis / Grease based on mineral-oil / Graisse minérale / Vet op minerale basis V...SKF-Montagefett (Antifret G1) / SKF-mounting grease (Antifret G1) / SKF-Graisse (Antifret G1) / SKF-Lagervet (Antifret G1) Einfetten von Hand / Grease by hand / Graisser au pinceau / Handmatig invetten F...Molykote Kupferpaste / Copper paste / Graisse molycote / Molykote vet G...Mineralölfett / Grease based on mineral-oil / Graisse minérale / Vet op minerale basis U H...Trockenschmierstoff D321 R / Bonded lubricant D321 R / Film lubrifiant sec D321 R / Droge film D321 R...Anzugsdrehmoment (Nm) / Torque of bolts (Nm) / Couple de serrage en Nm / Aadraaimoment (Nm) Klebehilfsmittel(Dichtungen) / Adhesive(sealings) / Différents types de colles(joints) / I...Loctite 222 J...Loctite 243 K...Loctite 270 L...Loctite 518 M...Loctite 577 N...Loctite 638 O...Loctite IS-496 P...Pattex Q...Teflon-Dichtungsband / Teflon-Sealingband Joint teflon/ Teflon-Pakkingslint R...Silikon S...Öldruckeinstellung (bar) / Oil pressure (bar) / Réglage de la pression hydraulique (bar) / Oliedrukinstelling (bar) Strana 16

19 Náhradn d ly Um stěn typového št tku Výrobní číslo stroje Sériové číslo stroje ^êík=kêkw jnppm péêáéååêkw MRMQSOUh qóééw jokm^iar=tfmmpûdb=tmm w~éñïéääé=ã~ñkw Obrázek 7 - Um stěn typového št tku Strana 17

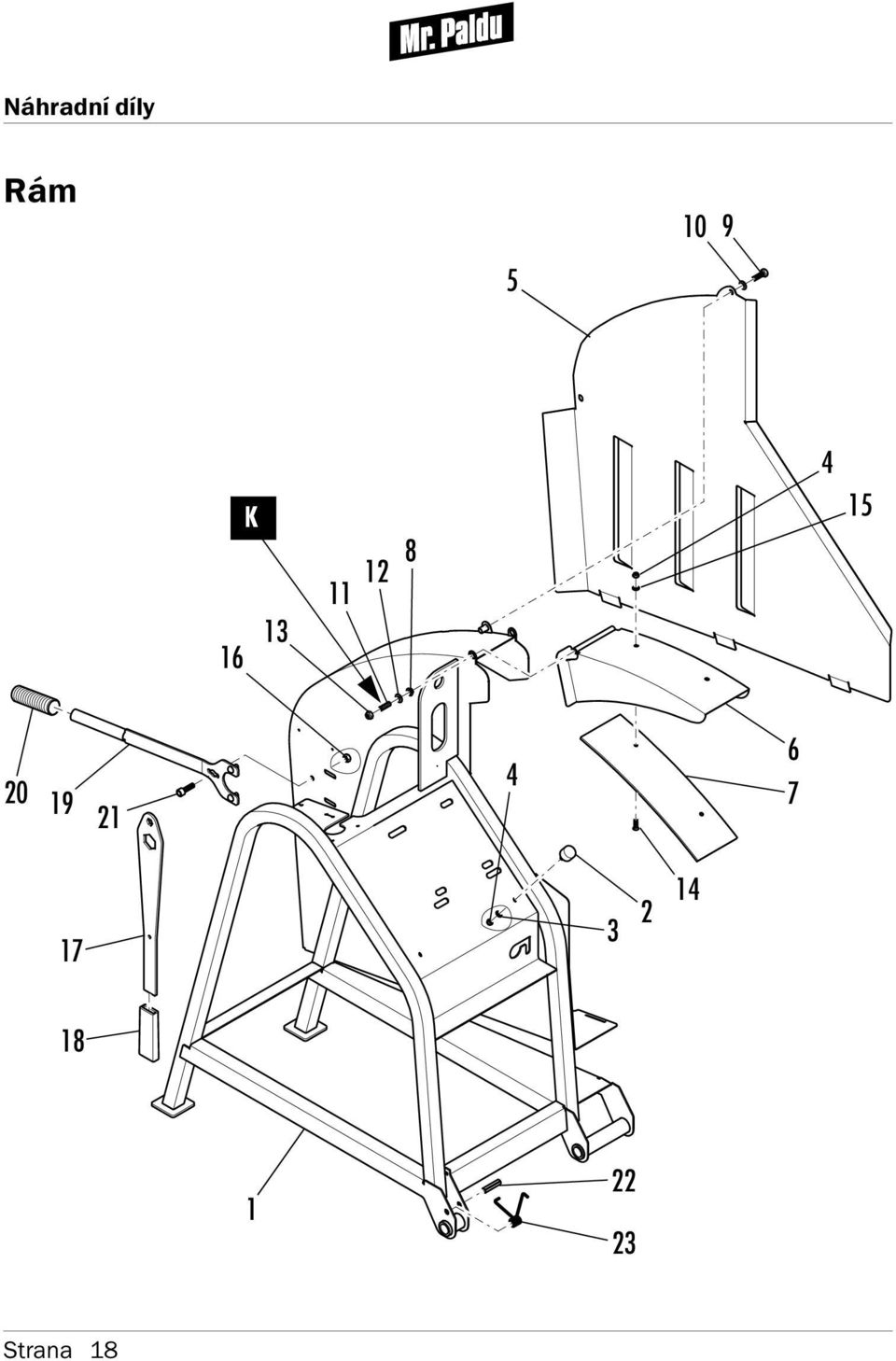

20 Náhradn d ly Rám K Strana 18

21 Náhradn d ly Pozice Označen Č slo součásti Po. ku. 1 Gestell F Gummipuffer Z Sicherungsscheibe M6 BN13292 N Selbstsi. Sechskantmutter M6 DIN985 N Schutzblech F Schnabel F Einlage F Gleitlager DFM Z Sechskantschraube M8x20 DIN933 N Sicherungsscheibe M8 BN13292 N Gewindestift M8x40 DIN914 N Scheibe M8 DIN7349 N Selbstsi. Sechskantmutter M8 DIN985 N Senkkopfschraube M6x16 DIN963 N Scheibe M6 DIN125/A N Sechskantmutter M8 DIN934 N Kreissägenschlüssel F Griff 30x5 Z Flanschschlüssel F Griff 22 Z Innensechskantschraube M8x25 DIN912 N Zylinderstift 10x45 ISO2338 N Drehfeder Z Kreissägenschlüssel vormontiert (Pos ) F Flanschschlüssel vormontiert (Pos ) F Tabulka 5: Rám Strana 19

22 Náhradn d ly Kyvný stůl Strana 20

23 Náhradn d ly Pozice Označen Č slo součásti Po. ku. 1 Wippe F Wippeinlage F Kapsto GPN 300 Z Griff - Wippe Z Sechskantschraube M8x35 DIN933 N Sicherungsscheibe M8 BN13292 N Selbstsi. Sechskantmutter M8 DIN985 N Wippstange F Selbstsi. Sechskantmutter M10 DIN985 N Winkelgelenk AS16 Z Scheibe M12 DIN440 N Scheibe M10 DIN125/A N Scheibe M10 DIN7349 N Druckfeder 2x15x275 Z Sechskantschraube M8x20 DIN933 N Verriegelungsblech F Gummipuffer 25x13 Z Sicherungsscheibe M6 BN13292 N Sechskantmutter M6 DIN934 N Achse F Scheibe M20 DIN125/A N Rad 250x60 Z Schnellbefestiger 20 Z Gummischeibe 20/10,5x5 Z Tabulka 6: Kyvný stůl Strana 21

24 Náhradn d ly Pohon E Pozice Označen Č slo součásti Po. ku. 1 E.Motor 4 kw S6 Z Scheibe M10 DIN125/A N Sechskantschraube M10x30 DIN933 N Selbstsi. Sechskantmutter M10 DIN985 N Schalter 3kW/4kW S6 Z Blechschraube 3,5x16 DIN7981C N Paßfeder A8x5x28 DIN6885 N Scheibe HV M20 DIN6916 N Kreissägeblatt 700 Widia Z Sechskantmutter M20 plangedreht F Flansch 125 innen Z Flansch 125 aussen Z Tabulka 7: Pohon 4 kw Strana 22

25 Náhradn d ly Poznámky Strana 23

26 Náhradn d ly Poznámky Strana 24

27 Prohlášen o shodě EG Prohlášení o shodě T mto prohlašujeme, že následuj c označený stroj na základě jeho sestaven a druhu konstrukce př slušných bezpečnostn ch a zdravotn ch požadavků odpov dá EGsměrnici. Při jakékoli námi neschválené změně na zař zen ztráci toto prohlášen svoji platnost. Wippsäge 700 Toto zař zen bylo zhotoveno podle následuj c ch principů: Evropská směrnice pro strojn zař zen 98/37/EG Evropská směrnice pro n zkonapě ová zař zen 2006/95/EG Evropská směrnice pro elektromagnetickou kompatibilitu 89/336/EG EN ISO ,2 Všeobecné konstrukčn směrnice EN Elektrické vybaven zař zen EN 294 Bezpečnostn odstupy horn ch končetin EN 811 Bezpečnostn odstupy doln ch končetin EN 349 Minimáln odstupy pro zamezen zkř pnut část těla EN kruhové pily EN bezpečnostn ch technických požadavků kotouč kruhové pily Intern mi opatřen mi je zajištěno, že seriové př stroje vždy odpov daj aktuáln m evropským směrnic m a použitým normám. Následuj c uvedené, hlášené m sto Deutsche Prüfstelle für Land- und Forsttechnik, Weissensteinstraße 70/72, D Kassel označeno pod registračn m č slem 0363 a) je pověřeno uschován m podkladů do dodatku VI. b) má potvrzeno, že podklad do dodatku VI odpov dá předpisům. c) má provedeno zkušebn vzorek. Výrobek je totožný s modelem zkušebn ho vzorku, pod č slem B-EG-2004/016 Dalš pod č slem B-GS-2004/038 obdržel certifikát o přezkoušen bezpečnosti práce. Leibnitz, Ing. Johann Tinnacher Obchodn ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz
