a) Bilance potřeby vody studené, teplé a povrchové, popis měření odběru vody a její požadované úpravy (chemické, či biologické apod.).

Transkript

1

2 Zdravotně technické instalace Technická zpráva (dle přílohy č.2 k vyhlášce č.499/2006 Sb.) a) Bilance potřeby vody studené, teplé a povrchové, popis měření odběru vody a její požadované úpravy (chemické, či biologické apod.). Potřeba vody Výpočet potřeby vody (dle směrnice č. 9/73 MLVH): Stávající stav: Počet zařizovacích předmětů : WC 0,1 l/s 4 ks Výlevka 0,2 l/s 2 ks Sprcha Umyvadlo 0,2 l/s 4 ks Dřez Jiné Vzhledem k účelu budovy a současnosti používání jednotlivých výtoků je výpočtový průtok ponížen o 40%. Qv = 0,6(0,1x41/2)+ (0,2x91/2) = 0,48 l/s Projektovaný stav: Počet zařizovacích předmětů : WC 0,1 l/s 7 ks Výlevka 0,2 l/s 3 ks Sprcha Umyvadlo 0,2 l/s 8 ks Dřez Jiné Pisoár 0,1 l/s 2 ks Vzhledem k účelu budovy a současnosti používání jednotlivých výtoků je výpočtový průtok ponížen o 40%. Qv = 0,6(0,1x91/2)+ (0,2x131/2) = 0,63 l/s Nárůst = 0,15 l/s b)popis tlakových poměrů vodovodu, popis čerpacích a posilovacích zařízení. Dle sdělení zástupce provozovatele vodovodu je tlak na úrovni +/- 0,000 = 333,20 domu 6 barů. Vodojem Benátky - hladina 393,90. Není důvod k osazení čerpacích a posilovacích stanic. c)popis technického řešení vodovodu, popis použitých materiálů s určenými parametry a technologickými postupy, popis a podmínky připojení na veřejné, či místní vodovodní sítě, u požárního vodovodu (nezavodněného požárního potrubí) systém rozvodu, strojního vybavení a navrhovaný systém zařízení. Rozvod studené vody pro nové sociální zařízení bude napojen na stávající rozvod vody v 2.np. V místě napojení bude osazen uzavírací ventil. Hlavní ležatý rozvod SV je veden pod podlahou v prostoru mezi vaznými trámy a konstrukcí stropu nižšího podlaží. Z tohoto hlavního rozvodu jsou vedena, převážně v sádrokartonových příčkách, připojovací potrubí k zařizovacím předmětům. Stoupací potrubí bude napojeno na stávající stoupací potrubí (DN 25 nutno prověřit skutečnou DN) v nižším podlaží. Pokud bude při realizaci zjištěna nižší DN potrubí než je uváděna v popisu výše, je nutné stávající potrubí nahradit novým s příslušnou DN!!!

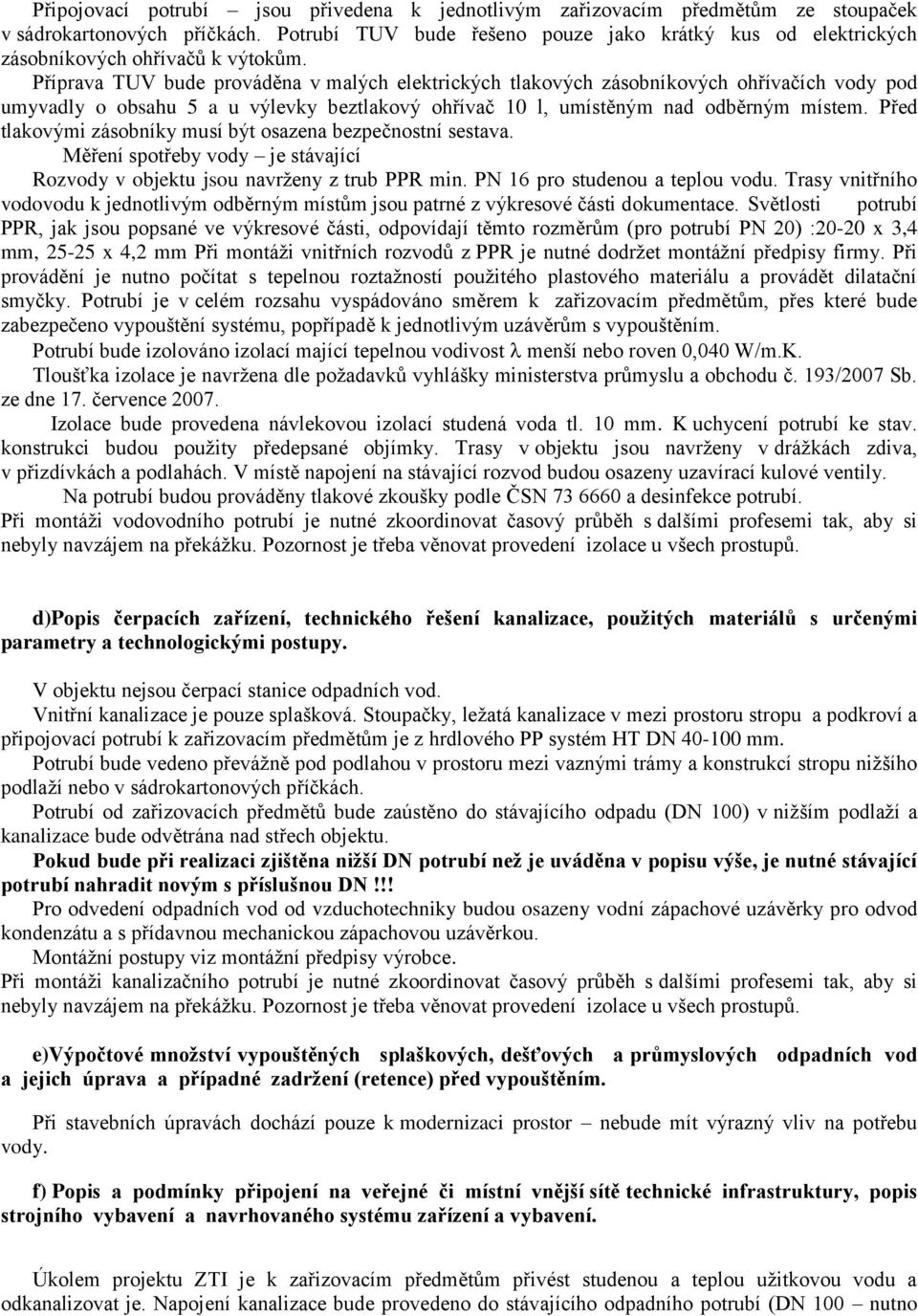

3 Připojovací potrubí jsou přivedena k jednotlivým zařizovacím předmětům ze stoupaček v sádrokartonových příčkách. Potrubí TUV bude řešeno pouze jako krátký kus od elektrických zásobníkových ohřívačů k výtokům. Příprava TUV bude prováděna v malých elektrických tlakových zásobníkových ohřívačích vody pod umyvadly o obsahu 5 a u výlevky beztlakový ohřívač 10 l, umístěným nad odběrným místem. Před tlakovými zásobníky musí být osazena bezpečnostní sestava. Měření spotřeby vody je stávající Rozvody v objektu jsou navrženy z trub PPR min. PN 16 pro studenou a teplou vodu. Trasy vnitřního vodovodu k jednotlivým odběrným místům jsou patrné z výkresové části dokumentace. Světlosti potrubí PPR, jak jsou popsané ve výkresové části, odpovídají těmto rozměrům (pro potrubí PN 20) :20-20 x 3,4 mm, x 4,2 mm Při montáži vnitřních rozvodů z PPR je nutné dodržet montážní předpisy firmy. Při provádění je nutno počítat s tepelnou roztažností použitého plastového materiálu a provádět dilatační smyčky. Potrubí je v celém rozsahu vyspádováno směrem k zařizovacím předmětům, přes které bude zabezpečeno vypouštění systému, popřípadě k jednotlivým uzávěrům s vypouštěním. Potrubí bude izolováno izolací mající tepelnou vodivost menší nebo roven 0,040 W/m.K. Tloušťka izolace je navržena dle požadavků vyhlášky ministerstva průmyslu a obchodu č. 193/2007 Sb. ze dne 17. července Izolace bude provedena návlekovou izolací studená voda tl. 10 mm. K uchycení potrubí ke stav. konstrukci budou použity předepsané objímky. Trasy v objektu jsou navrženy v drážkách zdiva, v přizdívkách a podlahách. V místě napojení na stávající rozvod budou osazeny uzavírací kulové ventily. Na potrubí budou prováděny tlakové zkoušky podle ČSN a desinfekce potrubí. Při montáži vodovodního potrubí je nutné zkoordinovat časový průběh s dalšími profesemi tak, aby si nebyly navzájem na překážku. Pozornost je třeba věnovat provedení izolace u všech prostupů. d)popis čerpacích zařízení, technického řešení kanalizace, použitých materiálů s určenými parametry a technologickými postupy. V objektu nejsou čerpací stanice odpadních vod. Vnitřní kanalizace je pouze splašková. Stoupačky, ležatá kanalizace v mezi prostoru stropu a podkroví a připojovací potrubí k zařizovacím předmětům je z hrdlového PP systém HT DN mm. Potrubí bude vedeno převážně pod podlahou v prostoru mezi vaznými trámy a konstrukcí stropu nižšího podlaží nebo v sádrokartonových příčkách. Potrubí od zařizovacích předmětů bude zaústěno do stávajícího odpadu (DN 100) v nižším podlaží a kanalizace bude odvětrána nad střech objektu. Pokud bude při realizaci zjištěna nižší DN potrubí než je uváděna v popisu výše, je nutné stávající potrubí nahradit novým s příslušnou DN!!! Pro odvedení odpadních vod od vzduchotechniky budou osazeny vodní zápachové uzávěrky pro odvod kondenzátu a s přídavnou mechanickou zápachovou uzávěrkou. Montážní postupy viz montážní předpisy výrobce. Při montáži kanalizačního potrubí je nutné zkoordinovat časový průběh s dalšími profesemi tak, aby si nebyly navzájem na překážku. Pozornost je třeba věnovat provedení izolace u všech prostupů. e)výpočtové množství vypouštěných splaškových, dešťových a průmyslových odpadních vod a jejich úprava a případné zadržení (retence) před vypouštěním. Při stavebních úpravách dochází pouze k modernizaci prostor nebude mít výrazný vliv na potřebu vody. f) Popis a podmínky připojení na veřejné či místní vnější sítě technické infrastruktury, popis strojního vybavení a navrhovaného systému zařízení a vybavení. Úkolem projektu ZTI je k zařizovacím předmětům přivést studenou a teplou užitkovou vodu a odkanalizovat je. Napojení kanalizace bude provedeno do stávajícího odpadního potrubí (DN 100 nutno

4 prověřit skutečnou DN) v nižším podlaží. Rovněž vnitřní rozvod SV bude napojen na stávající stoupací potrubí (DN 25 nutno prověřit skutečnou DN) v nižším podlaží. Poznámka: Pokud bude při realizaci zjištěna nižší DN potrubí než je uváděna v popisu výše, je nutné stávající potrubí nahradit novým s příslušnou DN!!! g)případné požadavky na etapizaci postupu prací a podmínky pro realizaci díla. Požadavky na etapizaci nejsou. h)popis zařizovacích předmětů zajišťujících užívání stavby osobami s omezenou schopností pohybu a orientace. Nepředpokládá se užívání prostoru osobami s omezenou schopností pohybu a orientace. Legenda zařizovacích předmětů V objektu budou použity běžné, sériově vyráběné zařizovací předměty, vyhovující účelům v daném objektu a budou vybrané dle platných katalogů zařizovacích předmětů. WC součástí dodávky je: - závěsný keramický klozet s hlubokým splachováním - sedátko s poklopem pro závěsné klozety, antibakteriální, duroplast, zpomalovací mechanismus sklápění, plastové úchyty - WC systém /nádrž/ - samostatný ocelový nosný rám pro závěsné WC, ukotvení na zem a do bočních zdí - tlačítko Dual, lesklý chrom - rohový ventil - instalační sada

5 U Umyvadlo 500 x 420 Zápachová uzávěrka umyvadlová nerezová Stojánková páková baterie umyvadlová s dvoupolohovou kartuší s omezovačem horké vody. 2x rohový ventil Pi Pisoár s automatickým splachovacím zařízením, využívající pro bezdotykové ovládání teplotní snímač, který reaguje na změnu teploty v sifonu při použití pisoáru. Teplotní snímač generuje signál, který elektronika vyhodnotí, otevře elektromagnetický ventil na přívodu vody a dojde ke spláchnutí pisoáru. Ke spláchnutí stačí jeden litr vody. Po 24 hodinách klidu se pisoár automaticky spláchne. Konstrukční řešení splachovače umožňuje jednoduchou montáž, která sestává z pouhého připojení a zavěšení na stěnu. Vzhledem k uložení všech prvků v keramice je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Základní technické údaje přívod vody: G 1/2", tlak vody: 0,1 1,0 MPa, odpad: d = 50 mm, doba splachování: 1 20 s (nastaveno 5 s), el. napájení: 12 V, 50 Hz, příkon: 6 VA, napájecí zdroj: ZAC 1/20 hmotnost: 13 kg Rozměry keramického pisoáru: šírka: 305 mm, výška: 535 mm, hloubka: 340 mm EO Tlakový zásobníkový ohřívač vody 5l Bezpečnostní soustava pro tlakové zásobníkové ohřívače, T-kusy pro soustavu, propojovací potrubí pro umyvadla, instalační materiál

6 EO1 Beztlakový zásobníkový ohřívač vody 10l včetně směšovací baterie nad výlevkou. Vyl K Výlevka keramická s mřížkou, baterie nástěnná páková, nádrž, rohový ventil Rozměry : šířka 425 mm, výška 450 mm, hloubka 500 mm, sifon pro klimatizační jednotky Plastové potrubí z polypropylenu pro rozvody vody a vytápění v šedé barvě PN 16, tvarovky - celoplastové (shodně pro všechny tlakové řady v PN 20), kombinované (plast + poniklovaná mosaz - PN 20) objímky systémové s pryžovou vložkou kovové s vrutem, šroubem, Technická specifikace materiál - statistický kopolymer polypropylenu (Random - kopolymer) pro zpracování vstřikováním a vytlačováním s vynikající svařitelností, u kombinovaných tvarovek poniklovaná mosaz technologie výroby - trubky vytlačováním (extruze), tvarovky vstřikováním popis tvaru - trubky v tyčích nebo kotoučích kompletace - skladba výrobků pokrývá potřeby potrubí vnitřních vodovodů přechod na jiný materiál potrubí - realizuje se mechanickými závitovými spoji (tj. kombinovanými přechodkami) nebo přírubovým spojem spojování - standardně polyfúzním svařováním, příp. elektrotvarovkou, trubky větších průměrů svařováním na tupo, Technické údaje rozměry - vnější průměr potrubí - 16, 20, 25, 32, 40, 50, 63, 75, 90 a 110 mm; Fyzikální údaje hmotnost - 0,9 kg/m3

7 koeficient tepelné roztažnosti - pro potrubí 0,05mm/mK kombinace teplotního a tlakového zatížení dle pevnostních křivek v montážním předpisu tepelná vodivost 0,22 W/mK, požární klasifikace - třída C3 odolnost proti chemikáliím - potrubní systém z PPR je určen především pro dopravu vody (pitné studené, teplé užitkové, závlahové atd.) - je možné je použít i pro dopravu jiných medií, přičemž konkrétní použití se řídí normou DIN 8078 Bb 1 - možno konzultovat u výrobce Stavební realizace vedení potrubí - volně ve žlabech - na konzolách - v plastových nebo kovových objímkách - ve volných drážkách ve zdivu - podél stavební konstrukce v krytech - v podlaze Nutnou podmínkou je respektování montážního předpisu! Nedoporučuje se svařovat s jiným plastovým systémem Doporučená izolace pěněným polyetylénem, polyuretanem, polystyrenem. Dodavatelské a obchodní údaje balení - trubky v polyetylenových rukávcích, tvarovky v polyetylenových pytlích nebo smršťovací fólii v počtech dle katalogu, malé kombinované tvarovky v kartonech, počet kusů v balení udán v katalogu skladování - kryté sklady (temperované, čisté, ochrana před sluncem, mrazem) skladování odděleně od těkavých a mastných látek Montážní firmy u instalatérských firem je materiál běžně používán pro uplatnění záručních podmínek nutný platný svářečský průkaz, nebo certifikát pro svařování plastů (průkaz svářečského dělníka)! Záruka standardní prvky 10 let (většina produkce), nestandardní prvky dle obchodního zákoníku - vyznačeny v katalogu a svářečky 12 měsíců Potrubí bude uchyceno systémovými závěsy s pryžovou vložkou, bude zaručena ochrana přenosu chvění a hluku do konstrukce. Montáž potrubí obsahuje i montáž objímek, i vrtání děr do stavebních konstrukcí. Objímka kovová s vrutem Objímka kovová s matkou Vodovodní potrubí bude izolováno izolací z pěnového polyetylenu pro potrubní rozvody teplé a studené vody i ostatních médií v obytných, průmyslových a zemědělských objektech. Návlekové tepelně izolační trubky se vyznačují jemnou porézní strukturou s uzavřenými vzduchovými bublinami. Základní charakteristika: Délka trubic: 2 m., vnitřní průměr: od 12 do 134 mm, tloušťka stěny: od 6 do 25 mm Vysoká tepelně izolační účinnost,snadná instalace, demontáž a opětovné použití, nízká hmotnost, vysoká poddajnost a elasticita, jednoduchá izolace portubních kolen, snadné řezání nožem, nedrobivost, odolnost navlhání, chemická odolnost, ochrana portubí proti kondenzaci vodních par a korozi, schopnost tlumit akustické efekty, dobrá lepivost vhodnými adhezivy Spoje budou lepené, provedené dle montážního předpisu výrobce

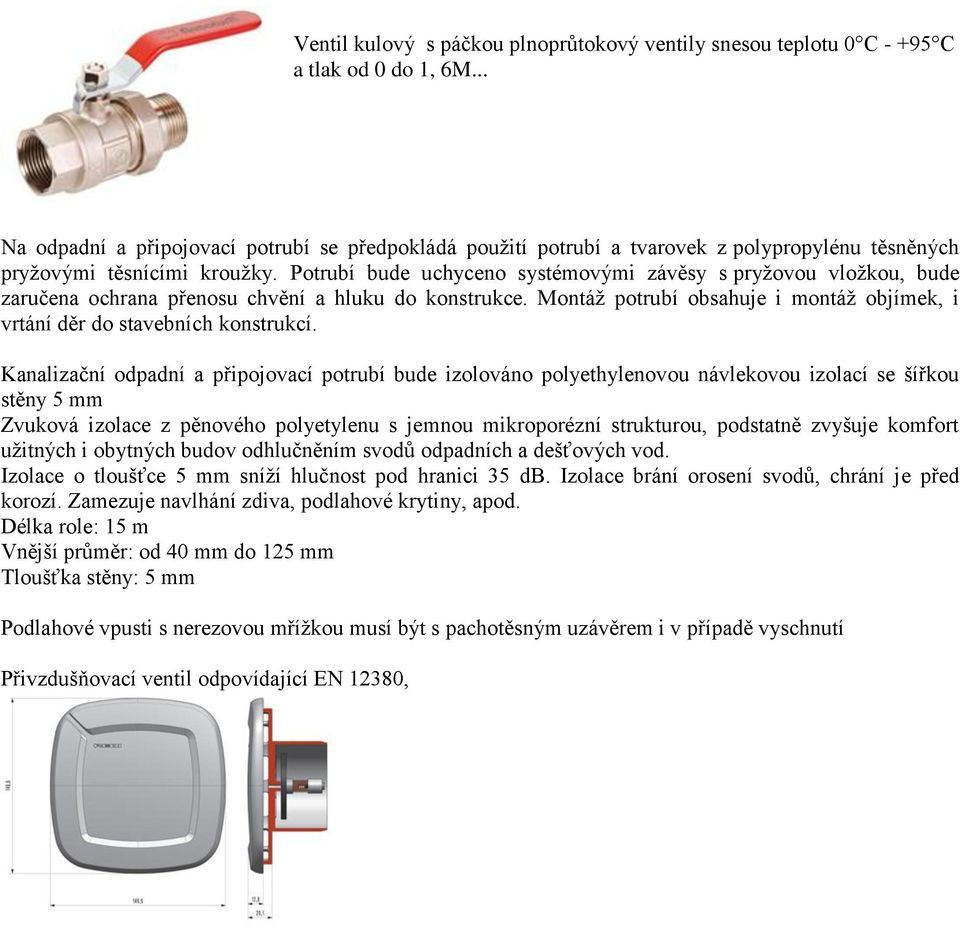

8 Ventil kulový s páčkou plnoprůtokový ventily snesou teplotu 0 C C a tlak od 0 do 1, 6M... Na odpadní a připojovací potrubí se předpokládá použití potrubí a tvarovek z polypropylénu těsněných pryžovými těsnícími kroužky. Potrubí bude uchyceno systémovými závěsy s pryžovou vložkou, bude zaručena ochrana přenosu chvění a hluku do konstrukce. Montáž potrubí obsahuje i montáž objímek, i vrtání děr do stavebních konstrukcí. Kanalizační odpadní a připojovací potrubí bude izolováno polyethylenovou návlekovou izolací se šířkou stěny 5 mm Zvuková izolace z pěnového polyetylenu s jemnou mikroporézní strukturou, podstatně zvyšuje komfort užitných i obytných budov odhlučněním svodů odpadních a dešťových vod. Izolace o tloušťce 5 mm sníží hlučnost pod hranici 35 db. Izolace brání orosení svodů, chrání je před korozí. Zamezuje navlhání zdiva, podlahové krytiny, apod. Délka role: 15 m Vnější průměr: od 40 mm do 125 mm Tloušťka stěny: 5 mm Podlahové vpusti s nerezovou mřížkou musí být s pachotěsným uzávěrem i v případě vyschnutí Přivzdušňovací ventil odpovídající EN 12380,
