OBSAH. 1. Úvod Bezpečnostní opatření Kontrola před použitím Ovládací prvky / Funkce Používání dálkové ovládání 14

Transkript

1

2

3 OBSAH 1. Úvod Přehled 1.2. Klíčové vlastnosti 2. Bezpečnostní opatření Bezpečnost 2.2. Opatření 3. Kontrola před použitím Příslušenství 3.2. Satelitní anténa 4. Ovládací prvky / Funkce Přední panel 4.2. Zadní panel 4.3. Dálkové ovládání 5. Používání dálkové ovládání Baterie 5.2. Pracovní dosah 6. Připojení k jiným zařízením Začínáme Základní funkce 7.2. Nastavení systémových parametrů 8. Instalace Satelitní příjem dat 8.2. Konfigurace LNB 8.3. Nastavení motoru 8.4. Satelitní vyhledávání 2

4 9. Editace programů Třídění programů 9.2. Editace programů 9.3. Nastavení zobrazení 9.4. Seřazení satelitů 10. Systém Parametry Výrobní nastavení Místní čas / Časovač Rodičovský zámek 11. Transpondér Přidat / Upravit TP Vymazání TP Manuální vyhledávání TP 12. EPG (Elektric Program Guide) Elektronický programový průvodce Aktuální / Následující Informace Přehled vysílání Rozšířené informace Rezervování programu 13. Jiné funkce CAM (Common Interface) Spuštění CAM Kontrola funkce CAM 15. Přístupové smart karty Kontrola funkce smart karty 16. Řešení problémů Technické parametry. 68 3

5 1. Úvod 1-1 Přehled Tento přijímač je Vaše Okno do světa, které Vám umožní těšit se z příjmu volně šířených (Free-To-Air) a také kódovaných programů. Uživejte si z výběru více než 3600 různých programů, vysílaných v různých žánrech, jako jsou kultura, sport, film, zpravodajství, programy pro děti a mnoho jiných a využijte pokročilé funkce pro editaci programů pro Vaši zábavu. 1-2 Klíčové vlastnosti Plná kompatibilita s MPEG-2 a DVB S standardy Uživatelsky přívětivé ovládací Menu a On-Screen grafické menu Jednoduše použitelný EPG (Elektronický obrazový průvodce) na obrazovce Rozšířený EPG s možností rezervace programů Možnost změny jména pro 5 oblíbených skupin Nastavení a uložení hlasitosti pro každý program 6 barevných tlačítek pro rychlý výběr a nastavení Funkce rodičovského zámku Podpora Teletextu Manuální zadávání PID Stahování nejnovějšího software pomocí konektoru RS-232C DiSEqC 1.0, 1.1 & USALS kompatibilita Integrovaný COMMON INTERFACE a podpora smart karet 1 Common Interface Čtečka Smart karet (AB DSR 351) 2 čtečky Smart karet (AB DSR 352) 4

6 2. Bezpečnostní opatření 2-1 Bezpečnost Před uvedením přístroje do provozu si pozorně přečtěte tuto uživatelskou příručku Nedotýkejte se přívodního kabelu mokrýma rukama. Chraňte přístroj před možností polití nebo postříkání tekutinami, nepokládejte na přístroj žádné předměty naplněné vodou. Nikdy neotvírejte přístroj, může dojít k úrazu elektrickým proudem. Umístěte přístroj na dobře větraném místě. Když přístroj nebudete delší dobu používat, odpojte ho od elektrické sítě a od antény. Nepoužívejte poškozený kabel, předejdete možnosti vzniku požáru a úrazu el. proudem. Nechejte si přístroj profesionálně nainstalovat. V případě poruchy kontaktujte servis. 5

7 2-2 Opatření Instalace přístroje Zásuvka elektrické sítě by měla být blízko zařízení a lehce dostupná. Přijímač musí být nainstalovaný v horizontální poloze.v jiné poloze může dojít k poškození. Neukládejte na přístroj těžké předměty ( TV apod.) může dojít k jeho poškození. Neinstalujte příjímač pokud: je vystaven vlivům vibrací je vystaven přímému slunečnímu světlu je v okolí vysoká vlhkost je teplota příliš vysoká nebo nízká není zabezpečena ventilace. Pokud přenášíte přístroj z chladného prostředí do teplého dojde ke kondenzaci. Proto přístroj nezapínejte dříve než po 2 hodinách nebo dokud nevyschne. 6

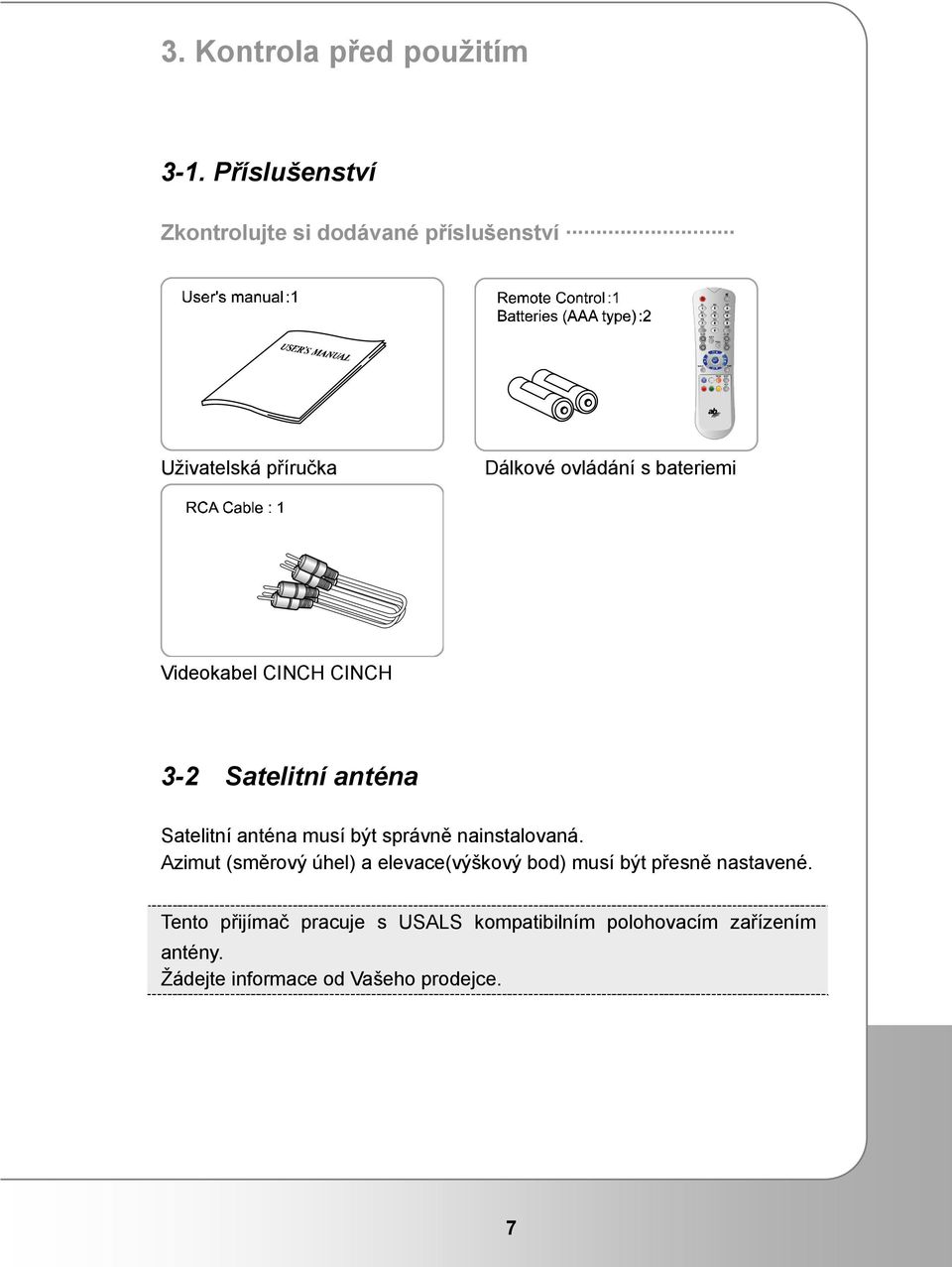

8 3. Kontrola před použitím 3-1. Příslušenství Zkontrolujte si dodávané příslušenství Uživatelská příručka Dálkové ovládání s bateriemi Videokabel CINCH CINCH 3-2 Satelitní anténa Satelitní anténa musí být správně nainstalovaná. Azimut (směrový úhel) a elevace(výškový bod) musí být přesně nastavené. Tento přijímač pracuje s USALS kompatibilním polohovacím zařízením antény. Žádejte informace od Vašeho prodejce. 7

9 4. Ovládací prvky / Funkce 4-1 Přední panel Zapnout / Vypnout Přepínání přijímače mezi pohotovostním (standby) režimem a režimem zapnutí (power on). Zapnout / Vypnout indikátor LED Při zapnutí přijímače svítí zelená LED, v pohotovostním režimu červená. IR senzor dálkového ovládání Přijímá infračervené signály z dálkového ovládání. Programový display (4 místný) - v pohotovostním režimu zobrazuje aktuální čas - po zapnutí zobrazuje číslo daného programu Menu Vstup do MENU / ukončení práce s menu. Výběr Potvrzování vysvícených položek, posun na další úroveň v hypertextovém menu nebo potvrzení zvoleného výběru. 8

10 ~ Vol. ( / ) Nastavení hlasitosti, změna přeprogramování nastavených hodnot a smazání posledního číselného znaku. ~ CH. ( / ) Přepínání programů nebo změna pozice kurzoru na obrazovce. Slot (Common Interface) Slot pro Common Interface (společné rozhraní) CAM na sledování kódovaných programů (Viacess, Irdeto, Nagravision, Cryptoworks, Conax..). Je potřebná předplacená smart karta poskytovaná dodavatelem. Sloty smart karet 1,2 pro AB DSR 351 jen 1 Smart karta : dodavatelem poskytovaná přístupová smart karta. 9

11 4-2 Zadní Panel Č. Název Konektor Funkce 1 AUDIO L RCA cinch Levý audio výstup. 2 AUDIO R RCA cinch Pravý audio výstup. 3 VIDEO RCA cinch Kompozitní video výstup. 4 S/PDIF RCA cinch Digitální audio výstup 5 TV SCART SCART SCART výstup na TV. 6 VCR/AUX SCART SCART 7 RS-232C DB-9 Sériový port. 8 LNB VSTUP 9 LOOP VÝSTUP IEC samice IEC samice SCART výstup na VCR, analogový přijímač nebo Hi-Fi IF vstup z LNB do digitálního tuneru IF loop-through výstup z digitálního tuneru 10

12 4-3 Dálkové ovládání POWER Zapnutí a vypnutí přijímače do režimu pohotovosti. MUTE Vypnutí / zapnutí zvuku Číselná tlačítka (0-9) Výběr programů, zadání informace programu a PIN kódu. INFO Zobrazení informačního okna o aktuálním programu. AUDIO Vstup do menu pro změnu zvuku a režimu mono / stereo. GUIDE (EPG:Elektronický programový průvodce) Vstup (zobrazení) / výstup do EPG. CH LIST Vstup do seznamu programů. Editování programů. ~ CH. & CH. Změna programu. Pohyb kurzoru v menu nahoru a dolů. RECALL Návrat na předchozí předvolbu. SLEEP Nastavení času automatického vypnutí. 11

13 ~ VOL. & VOL. Zvýšení / snížení hlasitosti. Pohyb kurzoru v menu napravo a nalevo. Změna hodnoty vybrané položky v menu. Zrušení numerických znaků v menu. ENTER Výběr položky nebo potvrzení v MENU. MENU Vstup do hlavního menu. EXIT Návrat o krok nazpět, výstup z hlavního menu. TV/RADIO Přepínání mezi TV a Rádio stanicemi AUX IN Výběr režimu výstupu konektoru SCART TV/SAT Přepnutí zdroje TV výstupu mezi satelitním vstupem a UHF/VHF. HELP Zapnutí pomocníka popisuje jednotlivé položky MENU. 12

14 ZELENÉ Třídění programů v seznamu programů. Přepínání aktuální / následující informace rozvrhu vysílání v EPG menu MODRÉ Vstup do přepínání favoritních skupin v Seznamu programů. Zapnutí teletextu v celoobrazovém režimu. Zobrazení rozšířené informace v EPG ŽLUTÉ Editace v seznamu programů Zobrazení přehledu vysílání v EPG menu. ČERVENÉ Zrušení editace v menu. Seznam programů. Nastavení časovače v menu EPG. ORANŽOVÉ Zastavení obrazu (still) v době sledování. BÍLÉ Třídění seznamu programů. 13

15 5. Používání dálkového ovládání (DO) 5-1 Baterie Jak vkládat baterie Otevřete kryt na vrchu zadní strany dálkového ovládání. Vložte 2 baterie typu AAA (1.5V) podle vyznačené polarity + /. Zavřete kryt. Kdy vyměnit baterie Když se zmenšuje pracovní vzdálenost DO, znamená to, že baterie jsou téměř vybité. Vyměňte obě baterie současně. Jak vyměnit baterie Zkontrolujte +/- polaritu a vložte baterie podle vyznačené +/- polarity. Nepoužívejte součesně staré a nové baterie. Preventivní ochrana Nenabíjejte, nerozebírejte ani nevystavujte baterie vysokým teplotám. Baterie vložte vždy podle dané polarity. Pokud nebudete dálkové ovládání delší dobu používat, vyndejte baterie. 14

16 5-2. Pracovní dosah Přijímač reaguje na délkové ovládání pod uhlem nejvíce 30 stupňů doprava a doleva od kolmého směru. Přenosová vzdálenost dálkového ovládání je 7m od přijímače, pokud není mezi nimi žádná překážka. Poznámka Pokud DO nefunguje Vložte nové baterie a vyzkoušejte zda je přijímač zapojený v elektrické síti (AC zdroj). Neobvyklá činnost Jiná periferní zařízení mohou způsobit nesprávnou funkci dálkového ovládání. V takovém případě umístěte tyto zařízení dále od přijímače. Poznámky k manipulaci DO Buďte opatrní, vystavením dálkového ovládání vysokým teplotám a vodě může dojít k jeho poškození. 15

17 6. Připojení k jiným zařízením 6-1. Připojeni přijímače k TV s RF pomocí AV konektorů 6-2. Připojení přijímače k TV s RF pomocí kabelu SCART 16

18 6-3. Připojení přijímače k Hi-Fi systému a TV s RF, SCART 6-4. Připojení přijímače k VCR a TV 17

19 7. Začínáme Po zapnutí přijímače na hlavním panelu postupujte pomocí těchto bodů: Počáteční výběr jazyka Když zapnete AC zdroj, na displeji předního panelu se zobrazí: Po stisknutí POWER na DO se na displeji zobrazí následující: Pokud zapínáte přijímač poprvé nebo po obnovení výrobních nastavení, automaticky se zobrazí nabídka Výběr jazyka. Vyberte si Vám vyhovující jazyk s nebo a stiskněte. Poznámka : Jazyk si můžete vybrat i v hlavním menu (viz strana 22). 18

20 7-1. Základní funkce 1) Nápověda Pokud chcete vědět jak pracovat s danou nabídkou menu, použijte funkci nápovědy stisknutím tlačítka HELP. Například, když se chcete dozvědět více o menu Instalace, vyberte Instalace a stiskněte tlačítko HELP. Zobrazí se nápověda. Poznámka: HELP tlačítko pracuje jako nápověda jen v OSG módu (Hlavní menu, Seznam programů, EPG). Na každé straně menu se nachází aktuální průvodce pro následující úkony. Takovým způsobem můžete provádět další kroky i bez návodu na použití, pokud ho nemáte u sebe. 2) Výběr programu Programy si můžete vybírat libovolně. Když neznáte název programu nebo si chcete vybírat programy náhodně, můžete se mezi kanály pohybovat pomocí tlačítek nebo, pokud nenajdete program, který se Vám líbí. Když znáte číslo programu, přímo zadejte jeho číslo. Když znáte název programu, tlačítkem CH LIST vstoupíte do seznamu programů, pomocí nebo najděte program a stiskněte. 19

21 Na pravé straně můžete vidět detailnější informace o vybraném programu. 3) Nastavení hlasitosti / Vypnutí zvuku Pokud sledujete program, tlačítky nebo můžete měnit jeho hlasitost. Pro každý kanál si můžete nastavit jinou hlasitost. Stisknutím zvuk zapnete. dočasně vypnete zvuk. Opětovným stisknutím znovu 20

22 4) Titulky / Zvuková stopa Pro daný kanál si můžete nastavit titulky a zvukovou stopu. Stisknutím AUDIO na DO se na obrazovce zobrazí příslušné menu. Tlačítky nebo vyberte položku, kterou chcete upravit a pomocí nebo změníte její nastavení. Titulky Výběr titulků Audio stopa Audio Mód Vyberte ANO na zobrazení titulků, jinak zvolte NE. Výběr jazyka titulků dostupných pro daný program. Výběr zvukové stopy ze všech dostupných pro daný program. Stereo -> Mono-Levý -> Mono-Pravý Komprimovaný nebo nekomprimovaný digitální výstup. Poznámka: Nastavení titulků a zvukové stopy můžete měnit jen v případě, pokud jsou vysílané společně s příslušným programem. 5) Předcházející program pokud chcete jít na předcházející program stiskněte tlačítko RECALL. 21

23 6) Zastavení obrazu Když chcete zastavit obraz v době sledování TV, stiskněte oranžové tlačítko. Opětovným stisknutím bude obraz dále pokračovat. 7) Pohyb kurzoru V mnoha případech, tlačítka se šipkami (,, a ) používáme na pohyb kurzoru doleva, doprava, nahoru a dolů. V případě, že chcete v seznamu programů prohlížet programy rychleji, můžete použít nebo. Kurzor se bude pohybovat s krokem 8 programů Nastavení systémových parametrů Pro Váš lepší požitek si můžete nastavit různé parametry TV systému a přijímače. Stiskněte tlačítko MENU a vyberte Systém Parametry v hlavním menu a stiskněte. 1) Jazyk Poznámka: Přednastavené heslo je Vyberte Vámi upřednostněný jazyk s nebo. 2) A/V Mód Vyberte A/V mód Vašeho systému s nebo. 22

24 3) Poměr stran obrazu Tato možnost Vám dovolí pomocí tlačítka nebo měnit poměr stran obrazu TV na 4:3 nebo 16: Pokud Vaše TV je 4: Pokud Vaše TV je 16:9 Poznámka: Když nastavíte poměr 4 3 a vstupní signál ze satelitu je 16 9, nemusíte vidět pravou a levou část původního obrazu. 4) Doba zobrazení Nastavení doby zobrazení nabídkového okna (1~5 vteřin) s nebo. 5) Barva OSG Možnost změny barvy OSG s nebo. V přijímači jsou 4 přednastavené barvy (modrá, fialová, šedá a zelená). 6) Průhlednost OSG Možnost změny průhlednosti OSG (0~50%) s nebo. 7) TV norma Nastavení normy TV systému s nebo. Multi PAL NTSC Pokud Vaše TV je kompatibilní s NTSC i PAL módem. Pokud Vaše TV podporuje jen PAL mód. Obraz bude v PAL formátu bez ohledu na mód satelitního signálu. Pokud Vaše TV podporuje jen NTSC mód. Obraz bude v NTSC formátu bez ohledu na mód satelitního signálu. Poznámka: Pokud mód satelitního signálu a norma TV nejsou shodné, obraz na TV může být zkreslený nebo černobílý. MENU bude i v takovém případě zobrazeno. 23

25 (Příklad: Když přijímáte satelitní signál PAL s TV normou NTSC nebo naopak.) 8) Zobrazení Možnost zvolit režim zobrazení vstupního satelitního signálu. Stiskněte nebo na výběr P/S nebo L. Box. P/S L.Box Nastavení okrajů viditelného obrazu na obrazovce pomocí Pan/Scan vstupního satelitního signálu (pro programy formátu 16 9). Možnost sledování 16 9 s vertikálním a horizontálním zužováním obrazu. Poznámka: 1. Když nastavíte L.Box, obraz může být zkreslený. Horní a dolní část obrazu bude ohraničená černými pruhy. 2. Funkce Screen je užitečná, pokud přijímáte 16 9 signál s TV formátu ) Letní čas Nastavení automatické změny času při přechodu na letní čas. Stiskněte nebo na výběr Ano nebo Ne. Ano Ne Zapnutí funkce letního času. Čas se automaticky posune o jednu hodinu. Vypnutí funkce automatické změny času. Poznámka: Toto menu není možné upravit bez nastaveného lokálního času. 10) RF Typ Možnost výběru typu RF (NTSC,PAL-G,PAL-I,PAL-K). 11) RF Kanál Nastavení vhodného RF kanálu. 24

26 8. Instalace Automatické vyhledávání programů. Začněte vyhledáváním programů a jejich následným uložením v přijímači. Pokud má přijímač v sobě nastaveny informace o satelitních programech, tyto programy můžete sledovat hned po zapnutí přijímače. Tyto od výroby uložené informace o předprogramovaných satelitech nebo programech můžete změnit podle funkčnosti nastavené antény. Po nastavení antény můžete naladit a uložit Vámi požadované programy. Instalační menu se skládá ze 4 položek: Satelitní příjem LNB Konfigurace Nastavení motoru Vyhledávání. Pro každou položku máte 2 možnosti, jak ji vybrat: 1) Jít zpět a vybrat další položku, nebo 2) Použitím barevných tlačítek (zelené, žluté, modré a červené) Satelitní příjem Jako první krok musíte zvolit Vámi preferované satelity v přednastaveném seznamu satelitů. Stiskněte tlačítko MENU, vyberte Instalace Satelitní příjem a stiskněte. Zadejte 4 číselné heslo. Poznámka: Přednastavené heslo je

27 Kurzorem se přesuňte na satelit, který chcete přidat s nebo a stiskněte nebo na výběr, potom stiskněte po zobrazení správy o potvrzení. Poznámka: Pro smazání Vámi přidaného satelitu, stiskněte znovu nebo, potom stiskněte po zobrazení správy o potvrzení. Pokud chcete přijímat více satelitů, udělejte to samé znovu. Pokud chcete přejmenovat satelit, stiskněte, kurzor přejde do pravého okna na vybraný satelit. S numerickými tlačítky na DO zadejte abecední znaky. Například, když chcete zadat SAT-1: Stiskněte 26

28 8-2. Konfigurace LNB Nastavení LNB je možné provést dvěma způsoby: stisknutím zeleného tlačítka nebo výběrem Konfigurace LNB v hlavním menu. Poznámka: Následující instrukce jsou pro stisknutí zeleného tlačítka. Stiskněte zelené tlačítko v nabídce Satelitní příjem pro vstup do menu Konfigurace LNB. Vyberte satelit, který chcete změnit nebo vymažte jeho hodnoty a stiskněte, kurzor se přesune do pravého okna. Vyberte položku, kterou chcete změnit pomocí nebo a změňte její parametry. - Typ LNB: Vyberte vhodný LNB typ satelitu pomocí nebo. - Vysoký L.O. / Nízký L.O.: Numerickými tlačítky zadejte frekvenci LNB oscilátoru. - Napájení: Zapnutí / Vypnutí napájení pro LNB s nebo. - 0/22 khz: Volba 0/22 khz výstupu pro přepínač 0/22 khz s nebo. - Úhel: Numerickými tlačítky zadejte úhel satelitu. - DiSEqC: Stiskněte a nastavte DiSEqC přepínač s nebo a stiskněte tlačítko Exit. Propojený Nepropojený Opakovat Při použití 2 nebo 4 LNB vstupů DiSEqC přepínače. Při použití 16 LNB vstupů DiSEqC přepínače. Když Váš DiSEqC přepínač nepracuje správně, zvyšte hodnotu opakování a zkuste znovu. 27

29 Pokud chcete před vyhledáním programu zkontrolovat, zda jste nastavili správně DiSEqC pro dané připojení, zkontrolujte Úroveň a Kvalitu signálu v menu Nastavení motoru stisknutím zeleného tlačítka nebo ve Vyhledávacím módu stisknutím žlutého tlačítka. Tuner Lock FEC 1/2,2/3,3/4,5/6 nebo 7/8 Úroveň Více než 30% Kvalita Více než 10% Poznámka: 1. Pokud změníte každý parametr, na úpravu frekvence L.O. (Local Oscillator) je potřebné vědět přesnou hodnotu LNB. 2. Pokud změníte každý parametr, 22kHz a DiSEqC je potřebné rozumět podmínkám spojení přijímače a antény Nastavení motoru (USALS)!!! Upozornění: Přijímač není kompatibilní s motory DM/SG Doporučujeme používat motory STAB HHxxx nebo SM3D12!!! Pokud používáte USALS polohovací motor, pro příjem nejlepšího signálu je potřebné nastavit správnou polohu Vaší antény. Propojte DiSEqC motor a přijímač správným kabelem. Před nastavením motoru vždy proveďte výrobní nastavení : Menu Systém Výrobní nastavení. 28

30 1. V Menu Instalace Seznam satelitů vyberte satelity které budete přijímat. Poznámka: Pamatujte na to, že přijímač má celkovou paměť na 3600 programů ( TV + Rádio). Pokud budete používat automatické ladění celého satelitu, tuto kapacitu můžete zaplnit již po naladění 3-5 satelitů. 2. V Menu Instalace Nastavení motoru - Motor/Goto0 zvolte STAB 3. V Menu Instalace Nastavení motoru - Zem.délka, Zem.šířka zadejte zeměpisnou polohu místa příjmu. (obec/město) Poznámka : Polohu můžete zjistit z mapy, pomocí GPS, nebo na stránce v sekci podpora vyhledání zeměpisné polohy pro USALS. Na stránce zvolíte svoji zemi a potom zadáte název obce/města (bez diakritiky). 4. V Menu Instalace Vyhledávání zvolte metodu vyhledávání programů a vyhledejte požadované programy. Přijímač automaticky natočí anténu na požadovaný satelit a vyhledá programy. Pokud přijímač některý ze satelitů nedokáže naladit (za předpokladu, že satelit je v pracovním rozsahu motoru v místě příjmu) je nutné zkontrolovat nastavení antény. Poznámka :V žádném případě neotáčejte anténou za pomoci tlačítek DO. V případě ručního nastavení může docházet k výpadkům dekódování, mrznutí přijímače a podobně. 29

31 8-4. Satelitní vyhledávání Po ukončení Nastavení motoru (když chcete používat DiSEqC motor) nebo Konfigurace LNB, můžete vyhledávat programy. Přijímač začne vyhledávat všechny dostupné programy a ukládat je do paměti. Stiskněte žluté tlačítko nebo vyberte Vyhledávání v hlavním menu pomocí nebo a stiskněte. Stisknutím červeného tlačítka se zobrazí okno Satelitní vyhledávání. V tomto módu můžete upravovat TP a manuálně vyhledávat TP. K tomuto se podrobněji vrátíme na straně 53. Vyberte Jen volné nebo Volné + Kódované v položce Výběr pomocí nebo. - Jen volné : Když chcete vyhledávat jen volné nekódované programy. 30

32 - Volné + Kódované : Když chcete vyhledávat volné i kódované programy současně. Přesuňte kurzor na Satelit s a vyberte satelit, na kterém chcete vyhledávat pomocí nebo. - Název satelitu: Pokud chcete vyhledávat na jednom satelitu. - Všechny satelity : Pokud chcete vyhledávat na všech satelitech, které jste si předtím nastavili. Satelity, které jste již vybrali, můžete vidět v menu Satelitní příjem. Všechny satelity by měli být vhodně nastaveny. Stisknutím proběhne vyhledávání programů na vybraném satelitu. Po dobu vyhledávání uvidíte na pravé straně OSG pohyblivou červenou lištu signalizující průběh vyhledávání v procentech. Taktéž na předním panelu přijímače bude zobrazené SCAn (LED). Po ukončení vyhledávání se v pozadí na obrazovce zobrazí první program naposledy prohledávaného TP. 31

33 Stiskněte Stiskněte na ukončení a vyberte program. na sledování programu nebo stiskněte MENU nebo EXIT. Poznámka: Nyní jste dokončili všechny kroky potřebné ke sledování vyhledaných programů. Pokud se Vám po těchto krocích nezobrazuje žádný program, kontaktujte prosím Vašeho prodejce nebo servisní středisko společnosti. 9. Editování programů Po satelitní vyhledávaní můžete podle vlastní potřeby editovat upravovat nalezené TV programy nebo rozhlasové stanice. Stisknutím CH.LIST na DO se dostanete do menu Seznam TV programů, kde najdete programy, které můžete sledovat a editovat podle Vašeho uvážení. Toto menu obsahuje položky Třídění programů, Editování programů, Nastavení zobrazení a Třídění satelitů. 1. Pokud chcete Seznam rádio stanic a následně editovat Rádio stanice, musíte nejprve stisknout tlačítko TV/RADIO na DO, TV se přepne do Rádio módu. 2. Po třídění a editaci můžete zobrazit rádio stanice v menu Nastavení zobrazení. 3. Funkce přijímače PIG Vám ulehčí práci. 4. Hlasitost nastavíte pomocí nebo Třídění programů Stiskněte zelené tlačítko. Jen volné nebo Volné + Kódované programy můžete třídit podle frekvence nebo abecedy. - Seřazení podle frekvence: Satelit 1, Satelit 2,, Všechny satelity - Abecedně: A-C, A, B,, Z, 0~9, ETC 1) Frekvence Pomocí této funkce můžete třídit Jen volné nebo všechny programy v seznamu podle frekvence. Stiskněte zelené tlačítko a vyberte Jen volné nebo Volné + Kódované v položce Výběr s nebo. Stisknutím se přesunete do položky Frekvence. 32

34 Po stisknutí se seznam programů seřadí podle frekvence. 2) Abeceda Pomocí této funkce můžete třídit všechny programy v seznamu podle abecedy. Tato funkce je užitečná, když hledáte v seznamu program s konkrétním názvem. Například chceme vidět Volné + Kódované programy, kterých název začíná na 'D': Stiskněte zelené tlačítko a zvolte Volné + Kódované v položce Výběr. Vyberte D v položce Abeceda s nebo. Stiskněte. 33

35 Nyní můžete vidět seznam programů se začátečním písmenem 'D'. Poznámka: Mód abecedního seřazení se skládá z možností: - A Z : Třídění seznamu všech programů vyhledaných anténou podle abecedního pořadí (A~Z). - A ~ Z : Třídění programů, kterých název začíná na A až Z. - 0 ~ 9 : Třídění programů, kterých název začíná arabskou číslicí. - ETC : Třídění programů, kterých název začíná písmenem jiného jazyka. Programy seřazené podle Frekvence nebo Abecedy v menu Mód třídění jsou uloženy a můžete je též zobrazit v menu Nastavení zobrazení. Poznámka: Kódovaný program může být zobrazený jen s CI (Common Interface) a CAS (Conditional Access System) modelem. Volný program může být zobrazený se všemi modely Editování programů Stisknutím žlutého tlačítka můžete editovat vyhledané programy podle potřeby. Editovat je možné tyto nastavení: - Oblíbené: Nastavení 5 oblíbených skupin (Oblíbené 1~5). - Uzamčení: Uzamčení programů. - Přesunout: Přesune vybraný program na požadované místo. - VYMAZAT: Odstranění programů. - PŘIDAT: Přidání / Úprava programů. - PŘEJMENOVAT: Úprava názvu programu. 34

36 1) Oblíbený program Pro pohodlí si můžete vytvořit 5 oblíbených skupin s vlastním názvem. Například, pokud chcete přidat některé programy z dole zobrazeného seznamu do Oblíbené 1, pokračujte podle těchto instrukcí: - Oblíbené 1 : č.7 DWtv, č.6 Hunan 1 a č.8 TVE Stiskněte žluté tlačítko. Vyberte Oblíbené, s nebo nastavte Oblíbené 1 a stiskněte. Označte DWtv program s nebo a stiskněte. 35

37 Podobně, označte Hunan 1 a stiskněte. Potom označte TVE a stiskněte. Stejný postup použijete při nastavení Oblíbené 2~5. Napravo od nastaveného oblíbeného programu v módu výběru oblíbených programů se objeví značka s číslem skupiny 1 až 5 uvnitř. V horní části okna blikající značka signalizuje, že některé programy jsou nastaveny jako oblíbené. Názvy Oblíbené 1 ~ Oblíbené 5 jsou přednastavené. Můžete je změnit podle vlastní potřeby (viz strana 44). V dané oblíbené skupině můžete sledovat jen programy, které jsou k ní přiřazené (viz strana 43). 2) Uzamčení programů Tato funkce umožňuje zablokování programů, které nejsou vhodné pro děti. Když je program uzamčený, zobrazí se okno pro zadání hesla. Stiskněte žluté tlačítko a vyberte Uzamknout pomocí nebo, potom stiskněte. 36

38 Zvolte program, který chcete uzamknout, např. č.7 DW-tv a stiskněte. Blikající značka zobrazená v horní části okna signalizuje, že některý program je uzamčený. Také se napravo od názvu uzamčeného programu zobrazí značka. Pokud chcete zrušit uzamčení programu, označte ho a znovu stiskněte. Stisknutím tlačítka Exit ukončíte operaci. Poznámka: Bez zadání hesla nemůžete později sledovat vysílání Vámi uzamčeného programu. 37

39 3) Přesun programů Tato funkce slouží na změnu pořadí pořadových čísel programů. Stiskněte žluté tlačítko. Vyberte Přesun pomocí nebo a stiskněte. Blikající značka zobrazená v horní části okna signalizuje, že mód přesunu je aktivní. Označte program, který chcete přesunout, například WNS MEALON, a stiskněte. Lišta kurzoru změní barvu. 38

40 Přesuňte označený kanál s nebo na požadovanou pozici a stiskněte. Stisknutím tlačítka Exit ukončíte operaci. 4) Vymazání programu Umožňuje smazat programy ze seznamu programů. Stiskněte žluté tlačítko. Vyberte Vymazat pomocí nebo a stiskněte. 39

41 Označte program, který chcete vymazat pomocí nebo a stiskněte. Zobrazí se okno na potvrzení vymazání. Pokud chcete program opravdu smazat, stiskněte. Pokud ne, stiskněte EXIT na DO. Poznámka: Při vymazávání programů buďte opatrní. Stisknutím tlačítka Exit ukončíte operaci. 5) Přidání programu (PID vyhledávání) Pomocí této funkce můžete přidat nový program zadáním jeho správné PID hodnoty. Stiskněte žluté tlačítko. 40

42 Vyberte Přidat pomocí nebo a stiskněte. Pomocí nebo vyberte satelit, ze kterého chcete přidat nový program. Poznámka: Můžete vybrat jen satelit, který jste si nastavili v menu Instalace. Přesuňte se na Frekvence TP s a s změňte jeho frekvenci s nebo popř. zadáním hodnoty numerickými tlačítky a stiskněte. Poznámka: FrekvenceTP se skládá z 5 číslic a koncovky GHz. Například: Frekvence TP 4,000GHz je 41

43 Přesuňte se na Polarizace s a vyberte Horizontální nebo Vertikální pomocí nebo. Přesuňte se na Přenosová rychlost s a pomocí numerických tlačítek zadejte hodnotu přenosové rychlosti. Přesuňte se na Název programu s zadejte abecední znaky pro název. a pomocí numerických tlačítek Například: na zadání SAT-1: Poznámka: Znak vymažete stisknutím. Přesuňte se na VIDEO PID s správnou hodnotu. a pomocí numerických tlačítek zadejte Přesuňte se na AUDIO PID s hodnotu. a pomocí numerických tlačítek zadejte Přesuňte se na PCR PID s hodnotu mezi 0000~8192. a pomocí numerických tlačítek zadejte Poznámka: Výše uvedené parametry Frekvence TP, Přenosová rychlost, VIDEO PID, AUDIO PID, PCR PID jsou velmi důležité pro optimální příjem satelitního signálu. Pro jejich nastavování Vám doporučujeme odborného poradce. Pro rádio stanice není možné nastavovat VIDEO PID. Po nastavení všech parametrů stiskněte EXIT na uložení údajů. Přidaný program uvidíte v posledním řádku seznamu TV programů. 6) Přejmenování programu Umožňuje upravovat název programu v seznamu programů. Stiskněte žluté tlačítko. Vyberte Přejmenovat s nebo a stiskněte. 42

44 Označte program, který chcete přejmenovat s nebo a stiskněte. Pomocí numerických tlačítek zadejte abecední znaky. Například: na zadání SAT-1: Poznámka: Znak vymažete stisknutím. Stisknutím EXIT uložíte údaje Nastavení zobrazení Tento mód Vám umožní různé zobrazování seznamu programů na pohodlnější editování a výběr programů. Mód nabízí 2 možnosti: - Všechny programy : Zobrazí všechny vyhledané programy všech satelitů. - Oblíbené 1~5 : Zobrazí všechny programy přiřazené dané oblíbené skupině. 1) Všechny programy Pokud chcete zobrazit seznam vyhledaných programů všech satelitů, označte Všechny programy a stiskněte. 43

45 Poznámka: Nejprve by jste měli programy vytřídit podle jednotlivých satelitů - frekvencí (viz strana 32). 2) Oblíbené 1~5 Po vytvoření oblíbených skupin programů (viz strana 35), můžete zobrazit každou skupinu označením v okně Nastavení zobrazení a libovolně změnit její jméno. Na zobrazení oblíbených programů, vyberte požadovanou oblíbenou skupinu s nebo a stiskněte. Název oblíbené skupiny si můžete změnit podle vlastní potřeby, jako např. Filmy, Sporty, Hudba.. Například, změňme název Oblíbené 1 na DRAMA podle níže uvedeného postupu. Označte Oblíbené 1 stisknutím modrého tlačítka v menu Seznam TV programů. 44

46 Označte Oblíbené 1 s nebo a stiskněte červené tlačítko. Stiskněte Stiskněte modré tlačítko nebo EXIT na ukončení operace. Tímto jste změnili název skupiny na DRAMA. Stejným způsobem můžete změnit názvy skupin Oblíbené 2 ~ Oblíbené 5. 45

47 9-4. Satelitní třídění Pomocí této funkce můžete třídit celý seznam programů vybraného satelitu. Stiskněte bílé tlačítko. Pomocí nebo vyberte název satelitu, kterého programy chcete seřadit. Stisknutím uvidíte seřazený seznam programů vybraného satelitu. 10. Systém V tomto menu můžete nastavovat různé parametry a ovládat hlavní funkce přijímače. Tato část zahrnuje: Parametry: Nastavení hlavních systémových parametrů přijímače. Výrobní nastavení: Resetování přijímače na obnovení výrobních nastavení a kontrola údajů přijímače. Místní čas / Časovač: Nastavení lokálního času a 14 časovačů. Rodičovský zámek: Uzamčení různých funkcí a změna hesla. 46

48 10-1. Parametry Nastavení funkcí pro správnou činnost přijímače (viz strana 22) Výrobní nastavení Slouží na návrat od všech uložených parametrů a údajů, které jste nastavili, k původním výrobním nastavením. Protože všechny uložené a instalované údaje budou smazané, při používání této funkce musíte být opatrní. Stiskněte tlačítko MENU. Vyberte Systém Výrobní nastavení pomocí a stiskněte. nebo 47

49 Pokud chcete návrat k výrobním nastavením, stiskněte. Zobrazí se okno k potvrzení úkonu. Stiskněte znovu, pokud opravdu chcete návrat k výrobním nastavením. Stisknutím EXIT operaci přerušíte. V tomto menu můžete rovněž zjistit základní informace o Vašem přijímači. Tuto informaci budete potřebovat, pokud chcete vylepšit (upgradovat) Váš přijímač Místní čas / Časovač (aut. zapnutí / vypnutí) Zadáním aktuálního datumu a místního času na Vašem přijímači můžete nastavit Časovač pro nahrávání na VCR, automatické zapnutí/vypnutí atd. 48

50 1) Nastavení místního času Stiskněte tlačítko MENU. Vyberte Systém Místní čas / Časovač. Poznámka: Bez nastaveného místního času, nebude funkce Časovač fungovat. Stiskněte. Postupně nastavte aktuální datum a místní čas. Například :1. prosinec 2001, 13:56. Na DO zadejte. Stiskněte pro potvrzení a následné nastavení časovače. V novějších verzích firmware přijímač nastavuje čas automaticky podle dat z přijímané družice.. UPOZORNĚNÍ: V některých případech, hlavně při příjmu satelitů vysílajících pro jiné časové pásmo, může docházet k několikahodinové odchylce od místního času. 49

51 2) Nastavení časovače V tomto menu si můžete přednastavit 14 různých časovačů současně. Časovač je možné nastavit na: Typ programu : TV nebo Rádio Číslo programu : Číslo programu Název programu : Název programu Čas začátku : Čas zapnutí z pohotovostního režimu nebo čas přepnutí programu v době sledování jiného programu. Čas ukončení : Vypne přijímač. Stav : Neaktivní (Ne) / Aktivní režim (Jeden, Denně, Týdně). Stiskněte pro výběr Časovač # (číslo) a stiskněte. Určete Typ programu vybráním TV nebo RADIO pomocí nebo. Přejděte na Číslo programu s a pomocí numerických tlačítek nebo s nebo zadejte číslo programu. Přejděte na Čas začátku s čas zapnutí nebo přepnutí. Přejděte na Čas ukončení s Přejděte na Stav s nebo. a pomocí numerických tlačítek zadejte a pomocí num. tlačítek zadejte čas. a nastavte Ne, Jeden, Denně nebo Týdně s Poznámka: 1. Pokud Stav není aktivní, Časovač nefunguje. 2. Pokud nastavený čas uplynul, Časovač nebude fungovat. 3. Současně můžete nastavit 14 Časovačů. Časovač bude pracovat podle časové posloupnosti bez ohledu na pořadové číslo časovače. 4. Dokud je časovač v činnosti, DO nebude fungovat mimo tlačítka POWER. Pokud chcete pracovat s DO, jednoduše stiskněte jeden krát tlačítko POWER a DO bude aktivovaný. Časovač je možné nastavit 2 způsoby: Manuálně v hlavním menu: Výše uvedeným postupem. Automaticky v EPG menu: Označením aktuálního programu (viz strana 56). 50

52 10-4. Rodičovský zámek Přijímač nabízí vícero možností uzamčení. Na ochranu svých nastavení můžete uzamknout celý přijímač nebo některé jeho specifické části. V tomto menu můžete také měnit heslo. Funkce rodičovského zámku: Věková hranice Uzamčení přijímače Uzamčení oblíbených skupin Uzamčení editování kanálů Uzamčení instalace Nové heslo Ověřit heslo 1) Věková hranice Některé programy zobrazují věkové omezení, kterým poukazují na to, že vysílání daného programu není vhodné pro děti. Tato funkce Vám dovolí nastavit věkovou hranici, pomocí které zamezíte dětem ve sledování těchto programů. Vyberte Systém Rodičovský zámek s nebo v hlavním menu a stiskněte. Vyberte Věková hranice a stiskněte nebo na výběr věkového omezení. 51

53 Žádné Bez věkového omezení 8 Programy přístupné pro děti do 8 roků. 12 Do 12 roků. 15 Do 15 roků. 18 Do 18 roků. Poznámka: Pokud zadáte určitou věkovou hranici, nemůžete sledovat programy, které mají informaci o věkovém omezení. Poznámka: Nastavení věkové hranice bude aktivní jen v případě, pokud je s daným programem vysílaná informace o věkové hranici. 2) Uzamčení přijímače Umožňuje uzamčení přijímače. Vyberte Uzamčení přijímače s / a označte ANO nebo NE. Potvrzením ANO musíte při následujícím zapnutí přijímače zadat heslo. 3) Uzamčení oblíbené skupiny Umožňuje uzamčení vytvořené oblíbené skupiny. Vyberte Uzamčení oblíbené skupiny s nebo, označte skupinu, kterou chcete uzamknout a stiskněte. 4) Uzamčení editování programu Zablokování menu pro editování programu. Vyberte Uzamčení editování programu s nebo a označte ANO nebo NE. Potvrzením ANO nebude možné editování programu bez zadání hesla. 5) Uzamčení instalace Umožňuje zablokování menu Instalace. Vyberte Uzamčení instalace s / a označte ANO nebo NE. Potvrzením ANO nebude možné používat menu Instalace bez zadání hesla. Poznámka: Přednastavené heslo je '0000'. 52

54 6) Nové heslo (změna hesla) Umožňuje změnu hesla. Vyberte Nové heslo s nebo a vložte 4-číselné nové heslo. 7) Ověřit heslo Po zadání 4-číselného nového hesla musíte pro ověření zadat dané heslo znovu. 11. Transpondér (TP) V tomto menu můžete editovat (přidat nebo upravovat) a vymazat vybrané transpondéry. Pro přidaný nebo upravený TP můžete zahájit vyhledávání programů Přidat / Upravit TP Po provedení akce Konfigurace LNB nebo Nastavení motoru v menu Instalace, stiskněte žluté tlačítko pro vstup do módu Vyhledávání. Do tohoto módu můžete vstoupit přímo přes hlavní menu. Na DO stiskněte MENU, vyberte Instalace Vyhledávání a stiskněte. Vyberte satelit, kterého TP chcete upravit a stiskněte přesune do pravé části okna.. Kurzor se Vyberte TP Frekvence a pomocí nebo nastavte její hodnotu. 53

55 Pokud chcete přidat nový TP, po stisknutí zadejte numerickými tlačítky frekvenci TP. Pokud chcete upravit konkrétní TP, s nebo přejděte na TP a numerickými tlačítky zadejte novou frekvenci TP. Přejděte na Polarizace s a zadejte správnou hodnotu. Přejděte na Přenosová rychlost s a zadejte správnou hodnotu přenosové rychlosti. Přejděte na Editování TP s Upravit pomocí nebo. a podle potřeby vyberte Přidat nebo Pokud chcete vyhledávat programy pro upravený TP, přečtěte si kapitolu Manuální vyhledávání TP Vymazání TP Zopakujte kroky z předcházející části. Přejděte na Editování TP s, vyberte Vymazat s nebo a stiskněte. Stisknutím potvrdíte vymazání, stisknutím EXIT operaci zrušíte. 54

56 11-3. Manuální vyhledávání TP Vyhledávání může probíhat jen na jednom TP zvoleného satelitu. Po editování TP přejděte na položku Výběr a vyberte FTA nebo FTA+CI. Přejděte na Vyhledávat s a stiskněte. Zobrazí se okno o provedení akce. Stisknutím EXIT ukončíte vyhledávání. Po ukončení vyhledávání se zobrazí první kanál prohledaného TP. 55

57 Poznámka: Manuální vyhledávání TP je možné provést i bez editování TP. Označte libovolný TP satelitu, který chcete prohledat a postupujte podle již uvedených bodů. Pokud je vyhledávání neúspěšné, zkontrolujte, zda jste zadali správně hodnoty nebo zda je přijímaný signál dostatečně silný. 56

58 12. EPG (Electronic Program Guide) Elektronický programový průvodce slouží k prohlížení informací o programu pro daný satelitní kanál. Tento přijímač podporuje funkci aktuální / následující informace, informace o rozvrhu vysílání konkrétního programu a rozšířené informace o programech. Navíc, s funkcí Rezervace programu určitě nezmeškáte oblíbenou relaci Aktuální / Následující Informace Stisknutím GUIDE na DO se zobrazí menu Programový průvodce. Můžete zkontrolovat místní čas vysílání, název programu nebo jiné stručné informace o dané relaci. Poznámka: 1. Pokud jste v menu Systémové Parametry nenastavili místní čas, EPG nemusí pracovat správně nebo vůbec. 2. EPG informace se zobrazí v případě, pokud je provozovatel satelitu poskytuje. Pokud k dané relaci nejsou žádné informace, funkce EPG nebude fungovat. 3. Pomocí nebo můžete nastavovat hlasitost. Pomocí nebo vyberte program. Zobrazí se informace o právě probíhající nebo následující relaci. Stisknutím zeleného tlačítka se místo aktuálního programu relace zobrazí následující relace. 57

59 12-2. Přehled vysílání Stisknutím žlutého tlačítka se zobrazí harmonogram - časový rozpis relací vybraného programu. V pravé části okna můžete také najít podrobnější informace o relaci. 58

60 12-3. Rozšířené informace Pokud chcete vidět ještě podrobnější informace o vysílané relaci, stiskněte modré tlačítko Rezervace programu Použitím této funkce můžete nastavit automatické zapnutí / vypnutí (časovač) konkrétní relace. V módě přehledu vysílání (žluté tlačítko) vyberte pomocí nebo program, který chcete rezervovat. Stiskněte červené tlačítko. Zobrazí se okno pro rezervaci programu. Pomocí nebo vyberte v položce Stav mezi Jeden, Denně nebo Týdně. 59

61 Stisknutím uložíte nové nastavení časovače. Pro ukončení menu průvodce stiskněte tlačítko EXIT. Poznámka: 1. Bez uvedení položky Stav do činnosti nebude Časovač fungovat. 2. Pokud označíte program, kterého čas vysílání již uplynul, časovač není možné nastavit. 3. Přečtěte si část Nastavení časovače v menu Systémové parametry na straně 48. Po rezervování se v přednastavený čas daný program (relace) automaticky přepne. 60

62 13. Jiné funkce 1) Přepínání TV / SAT Teto funkce se používá pro přijímání signálu přes RF modulátor. Pokud Váš přijímač nemá 'TV ANT IN' vývod na zadním panelu, nelze tuto funkci použít. Stiskněte TV/SAT. Tímto změníte cestu příjmu signálu na RF modulátor a na předním panelu se rozsvítí LED TV/SAT. Výstupní signál přes RF modulátor bude následující: TV/SAT LED Zapnutý přijímač Vypnutý přijímač Svítí Nesvítí TV/ANT IN výstupní signál výstup digitálního signálu přes RF TV ANT IN výstupní signál 2) Přepínání TV / RÁDIO Slouží na přepnutí mezi TV a rádio stanicemi. Stiskněte TV/RADIO. Pokud posloucháte rádio, na předním panelu se zobrazí r001. 3) Teletext Služba teletext představuje textová data daného programu poskytovaná provozovatelem. Je dostupný jen v případě, pokud je vysílaný s programem. Stiskněte TTX tlačítko a čekejte. 61

63 Tento přijímač podporuje teletext a nevyžaduje použití přídavného teletextového dekodéru. 4) Časovač vypnutí Přijímač se v přednastaveném čase automaticky vypne. Tiskněte tlačítko SLEEP dokud se neobjeví čas, který chcete. Poznámka: 1. Časovač vypnutí můžete nastavovat v 30 minutových intervalech do 150 minut. 2. Časovač nefunguje v módě OSG. 62

64 5) Program / Informace Zobrazení okna stručné informace obsahující druh aktuálního programu, jméno, start / konec zobrazení času vysílání, informace průvodce, aktuální čas, fav / normal mód, Audio mód a Audio ID. Stisknutím INFO tlačítka se zobrazí informační okno. Poznámka: Pokud nevidíte žádné informace, zkontrolujte, zda máte správně nastavený místní čas. 63

65 14. Common Interface Kontrola stavu CAM Common Interface Conditional Access Module (CAM) a Smart karta dodávaná dodavatel (distributorem) Vám umožní sledování kódovaných vysílaných programů. Pokud máte předplacené služby od různých dodavatelů, bude potřebné měnit smart karty nebo CAM ve slotech. Každý dodavatel nabízí vícero druhů smart karet, proto s danou kartou můžete sledovat jen limitovaný rozsah programů. Bez CA Modulu a smart karty můžete sledovat jen Free-to- Air programy (nekódované). PIN-kód Karta se aktivuje 4 číselným kódem, tzv. PIN kódem (Personal Identification Number). Běžně je PIN kód 0000 nebo PIN kód je potřebný pro budoucí používání služeb poskytovaných dodavatelem. Vložením DVB Common Interface kompatibilního CAM modulu do PCMCIA slotu přijímače a vhodné Smart karty do CAM modulu můžete sledovat kódované programy. Vložte CAM do slotu přijímače a Smart kartu do CAM Poznámka: 1. Úplně zasuňte CAM do slotu tak, aby šipka byla shora modulu a směřovala dovnitř přijímače. UPOZORNĚNÍ: CAM modul vkládejte a vysouvejte jen při vypnutém přijímači!!! 64

66 2. Úplně zasuňte smart kartu do CAM modulu tak, aby mikročip zlaté barvy byl umístěn na vrchní straně a směřoval dovnitř přijímače. Na obrazovce se zobrazí zpráva Inicializace CAM. Po zmizení této zprávy si můžete zvolit program, který chcete Kontrola funkce CAM Umožňuje zkontrolovat funkčnost CAM jednotky ve slotu a funkčnost zabudovaného CAM modulu a karty. Přijímače AB DSR 350XX mohou být vybaveny různými typy vestavěných dekódovacích modulů. Vyberte CAM s v hlavním menu. Zobrazí se stručné informace o vložené jednotce CAM. Pokud chcete detailnější informace, vyberte CAM pomocí a stiskněte. nebo Pokračováním podle informací zobrazených na obrazovce můžete zjistit bližší informace v závislosti od druhu CAM, kterou používáte. Poznámka: Detailnější informace v tomto návodě nejsou uvedené, protože závisí na konkrétním typu CAM. 65

67 15. Přístupové smart karty Smart karty (přístupové karty) Přijímače řady AB DSR 350xx disponují čtečkami Smart karet podle označení modelu: AB DSR 351CR AB DSR 352CR AB DSR 351IRCX AB DSR 351VA AB DSR 352VA AB DSR 351NA AB DSR 351SE AB DSR 351SKCI - 1 čtečka systému Cryptoworks - 2 čtečky systému Cryptoworks - 1 čtečka systému Irdeto a Conax - 1 čtečka systému Viaccess - 2 čtečky systému Viaccess - 1 čtečka systému Nagravision - 1 čtečka systému Seca - 1 čtečka systému Sky@crypt Přístupové karty se do interních čteček vkládají kontaktní ploškou směrem dolů. 66

68 16. Řešení problémů Za nesprávnou funkčnost přijímače může být zodpovědných více faktorů. Dříve než kontaktujete servisní středisko, přečtěte si řešení těchto běžných problémů: Problém Možné příčiny Odstranění Nesvítí LED na předním panelu Žádný obraz nebo zvuk Odpojený napájecí kabel. Špatné spojení video/audio výstupu se vstupem TV. Nesprávně připojení anténního kabelu. Špatné nasměrování satelitní antény. Žádný nebo slabý signál. Zapojte napájecí kabel do zásuvky. Správně propojte TV a přijímač se scart, RCA nebo RF kabelem. Správně zapojte anténu. Zkuste změnit nasměrování antény. Zkontrolujte propojení kabelů, LNB a jiného zařízení připojeného mezi LNB a přijímačem nebo nastavte anténu. Černo bílý obraz nebo V-Hold DO nefunguje Špatné nastavení informace programu v okně MENU. Norma TV a satelitního vysílání není shodná. Vybité baterie. Fluorescenční světlo může ovlivňovat funkčnost DO Špatné nasměrování DO na přijímač. Zadejte správnou hodnotu. Použijte TV s vhodným módem. Použití NTSC/PAL konvertoru připojeného k TV a přijímači. Vyměňte baterie. Vypněte zdroj světla. Správně nasměrujte DO na přijímač. 67

69 17. Technické parametry Systémové schopnosti Plně DVB kompatibilní Konektor Frekvenční rozsah IEC , samice 950MHz ~2150MHz LNB/Tuner vstup Úroveň signálu Napájení LNB -65dBm ~25dBm 13/18V, max. 500mA LNB přepínače 22kHz, 0/12V Demodulátor Systémové prostředky DiSEqC Vstupní část Přenosová rychlost SCPC a MCPC kompatibilní Spektrální inverze Procesor SDRAM FLASH EEPROM MPEG 2 Verze 1.0 & 1.2 Kompatibilní QPSK 2MSps - 45MSps Auto konverze 32bitový procesor (50MHz) 4 MByte 2 MByte 2 Kbytee Main Main Level Video Dekodér Rychlost přenosu dat Do 15M bits/s Rozlišení 720 X 576, 720 X 480 Video formát PAL, NTSC Poměr stran obrazu 4:3, 16:9 Teletext MPEG Audio Sériové rozhraní DVB kompatibilní MPEG 1 layer 1 & 2 Typ Vzorkovací frekvence Konektor Mono, Dual mono, Stereo, Joint Stereo 32, 44.1 a 48 khz 9pin D-sub samec, max. 115Kbps 68

70 Dálkové Kód NEC-IR ovládání Pracovní vzdálenost do 7 metrů Napájení Příkon Max. 30W Napájecí napětí 90V ~250V Napájecí frekvence Video výstup Audio L/R S/P DIF nebo 0/12V Sériové rozhraní 47Hz ~63Hz 1 X RCA cinch 2 X RCA cinch 1 X RCA cinch 9pin D-sub samec Konektory zadního panelu Vstup digitálního tuneru IEC Loop-through digitální tuner IEC Vstup terestriální antény IEC Výstup RF modulátoru IEC TV SCART RGB, CVBS, audio RF modulátor (PAL nebo NTSC) PAL G/I/K TV Typ Konektor IEC 169-2, samice/samec Frekvence MHz Počet výstupních kanálů 21~ 69 Fyzický popis Rozměry (Š V H) Hmotnost mm 2.5 kg 69

71 Upozornění: Firma AB-COM s.r.o. neručí za škody, které vzniknou použitím nelegálního Software. Firma AB-COM s.r.o. upozorňuje, že sledování evropských Pay TV (placených) programů na území Evropské unie bez řádného placení abonentních poplatků je nezákonné. Kdo by chtěl i přesto využívat produkty z nabídky firmy AB-COM s.r.o za účelem bezplatného sledování těchto televizních programů, dělá to na vlastní zodpovědnost a dopouští se tím přestupku se všemi právními následky. 70
