1 MONTÁŽE PUŠKOHLEDŮ 1

2 Montáže puškohledů FOMEI Montáže FOMEI pro instalaci zaměřovacích dalekohledů jsou vyvinuty s důrazem na maximální jednoduchost, vysokou tuhost a spolehlivost. Hlavní znaky montáží montáže FOMEI jsou určeny pro opakovací kulovnice z produkce CZUB, které mají rybinu pro montáž optiky 19 mm, od modelu ZG47 až po současné CZ 557 a pro zaměřovací optiku s průměrem tubusu 30 mm. materiál ocel třídy 14 použity pevnostní šrouby 10.9 vysoká přesnost výrobku s minimálními tolerancemi maximální jednoduchost instalace puškohledu minimum šroubových spojů zvyšuje spolehlivost a přesnost usazení zaměřovací optiky vnitřní tvar ok montáže zabraňuje poškození tubusu puškohledu zajišťovací ozub pro zbraně CZUB minimální možná výška montáže pro nejlepší ergonomii 2

3 INSTALACE PUŠKOHLEDU Děkujeme za výběr příslušenství značky FOMEI. POZOR! PŘÍMÉ POZOROVÁNÍ SLUNCE MŮŽE ZPŮSOBIT VÁŽNÁ POŠKOZENÍ ZRAKU. NEDÍVEJTE SE NIKDY NECHRÁNĚNÝM ZRAKEM PŘÍMO DO SLUNCE NEBO JINÝCH ZDROJŮ INTENZIVNÍHO SVĚTLA. POZOR! VŽDY PŘED JAKOUKOLI MANIPULACÍ SE ZBRANÍ SE PEČLIVĚ UJISTĚTE, ŽE VAŠE ZBRAŇ JE VYBITÁ. PŘI MANIPULACI SE ZBRANÍ VŽDY DODRŽUJTE ZÁSADY BEZPEČNÉ MANIPULACE. POZOR! CVIČNOU A ZKUŠEBNÍ STŘELBU JE MOŽNO PROVÁDĚT POUZE NA SCHVÁLENÉ STŘELNICI. DOPORUČUJEME POUŽITÍ CHRÁNIČŮ SLUCHU A OCHRANNÝCH BRÝLÍ. FOMEI a.s. Machkova 587, Hradec Králové tel: fax:

4 Montáže FOMEI 4

5 Kroky při instalaci puškohledu s montáží FOMEI používejte pouze kvalitní inbusové klíče, ušetříte si komplikace a starosti 1) montáže FOMEI jsou dodávány lehce nakonzervované. Odšroubujte pomocí inbusového klíče ( velikost 2,5 mm ) horní polovinu ok montáže a montáž důkladně dosucha otřete čistým hadrem 2) zkontrolujte čistotu drážek na pouzdru závěru zbraně a vyčistěte je 5

6 3) u spodní části předního dílu montáže povolte šroub s jistícím klínem inbusovým klíčem ( velikost 3 mm ) třemi až čtyřmi otáčkami klíče a tlakem na hlavu šroubu vysuňte jistící klín 6

7 4) nasuňte spodní část předního dílu montáže do drážek přední části pouzdra závěru tak, aby plynule navazovala na vybrání v pouzdru závěru. Logo FOMEI je směrem dopředu, hlava šroubu je na pravé straně zbraně. 5) zajistěte přední díl montáže pevným utažením šroubu inbusovým klíčem ( velikost 3 mm ) 7

8 6) u spodní části zadního dílu montáže povolte šroub s jistícím klínem inbusovým klíčem ( velikost 3 mm ) tak, aby zajišťovací ozub na spodní části jistícího klínu umožňoval nasunutí montáže do drážek na pouzdru závěru a tlakem na hlavu šroubu vysuňte jistící klín 7) nasuňte spodní část zadního dílu montáže do drážek přední části pouzdra závěru tak, aby zajišťovací ozub po zatlačení na jistící klín zapadl do drážky na pouzdru závěru a zajistěte zadní díl montáže pevným utažením šroubu inbusovým klíčem ( velikost 3 mm ). Logo FOMEI je směrem dozadu, hlava šroubu je na pravé straně zbraně. 8

9 8) nasazení horních částí ok montáže je možné provést pouhým "nacvaknutím" na tubus silnějším tlakem na oko, lépe je použít dvě delší ocelové tyčky o průměru cca 2,5 mm ( ideálně inbusové klíče ), které vsunete do otvorů v oku montáže na obou stranách a tlakem na vyčnívající konce směrem k sobě oko roztáhnete a nasunete na tubus zaměřovacího dalekohledu 9

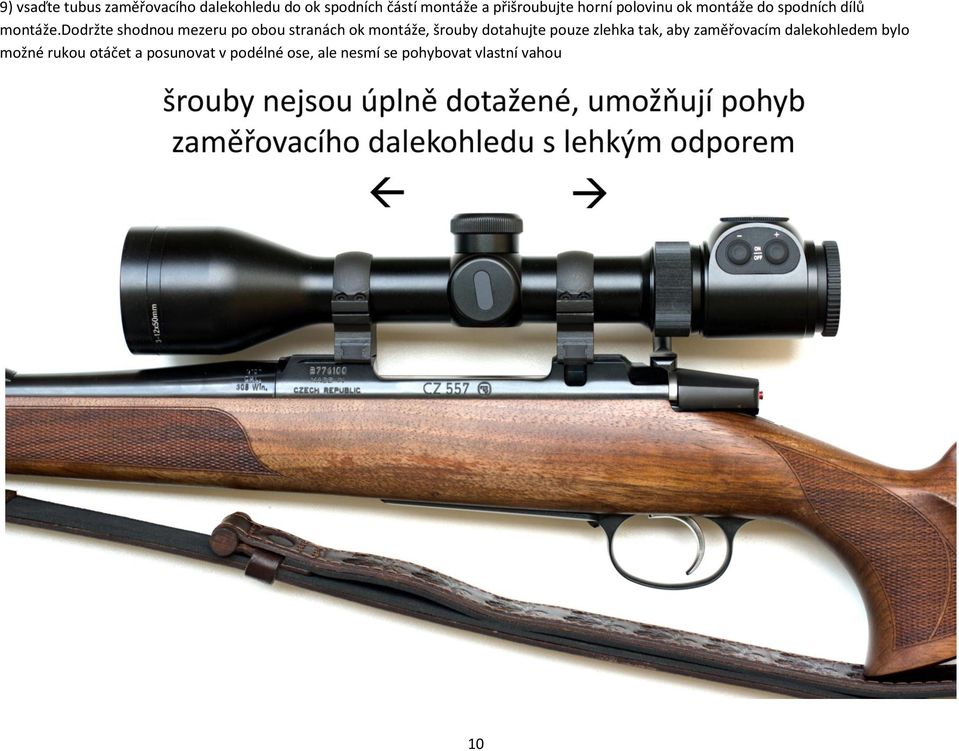

10 9) vsaďte tubus zaměřovacího dalekohledu do ok spodních částí montáže a přišroubujte horní polovinu ok montáže do spodních dílů montáže.dodržte shodnou mezeru po obou stranách ok montáže, šrouby dotahujte pouze zlehka tak, aby zaměřovacím dalekohledem bylo možné rukou otáčet a posunovat v podélné ose, ale nesmí se pohybovat vlastní vahou 10

11 10) nastavte správnou polohu zaměřovacího dalekohledu v podélné ose. Při Vašem způsobu přilícení je nutné nastavit správnou vzdálenost oka od okuláru zaměřovacího dalekohledu. Ten po přilícení posouváme v podélné ose tak, abychom viděli správně celý obraz v okuláru. 11

12 11) nastavte záměrnou osnovu zaměřovacího dalekohledu kolmo vůči zbrani. Opřete zbraň ústím hlavně o zem ( ústí hlavně podložte kouskem dřeva, měkkou podložkou apod. ) a pohledem směrem od botky pažby vycentrujte oko vůči optice tak, aby byla vidět záměrná osnova optiky, zejména její svislá osa rovná a nezdeformovaná. Poté otáčejte zaměřovacím dalekohledem okolo podélné osy tak, aby svislá osa záměrné osnovy mířila co nejpřesněji na střed úderníku ( výstražníku ) zbraně. 12

13 12) Pečlivě dotáhněte šrouby obou ok montáže, dodržte stejnou mezeru mezi spodním dílem montáže a horní polovinou ok montáže. Šrouby dotahujte postupně, střídejte křížem obě strany. 13

14 ÚDRŽBA Dvoudílné montáže FOMEI jsou povrchově upraveny černěním. Při kontaktu s vodou je nutné montáž pouze vytřít do sucha a případně lehce nakonzervovat. Před ověřením nástřelu zbraně doporučujeme zkontrolovat dotažení všech šroubů ZÁRUKA Záruční lhůta v případě vad způsobených chybou zpracování nebo vadou materiálu je 24 měsíců od zakoupení výrobku. Firma FOMEI je oprávněna rozhodnout, jestli odstraní vadu opravou nebo výměnou vadného dílu za nový. Pokud už výrobek nebo potřebný náhradní díl není součástí aktuálního sortimentu, jsme místo něj oprávněni použít nejméně rovnocenný produkt resp. díl z aktuálního sortimentu. Záruka se nevztahuje na přímé nebo zprostředkované škody způsobené vědomým používáním vadného puškohledu, nebo na přímé nebo zprostředkované škody způsobené nesprávným použitím, nesprávnou manipulací,instalací nebo údržbou puškohledu. Záruka zaniká i v případě, že byl výrobek poškozen nesprávným použitím, nesprávnou manipulací,instalací nebo údržbou. FOMEI a.s. Machkova 587, Hradec Králové tel: fax:
